三串锂电池保护板芯片IC电路，限流，过温，充电，放电一次讲解完

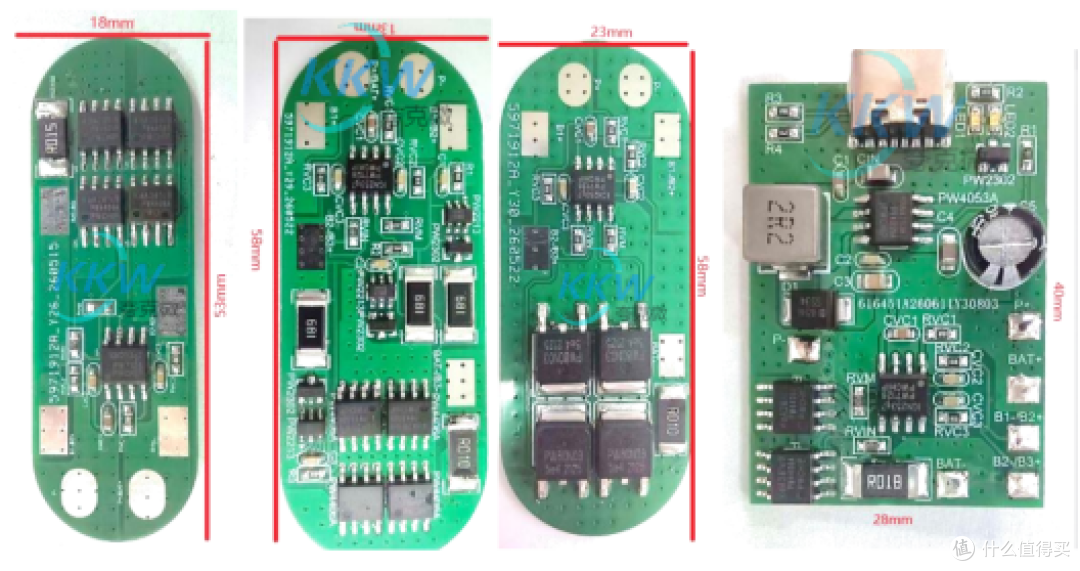

三串锂电池保护板怎么设计？看这一篇就够了

保护芯片、过流设定、MOS 选型、均衡、充电、降压，一文全讲清楚

如果你正在做 11.1V 或者 12.6V 的三串锂电池产品，保护板这块其实绕不开几个核心问题：用哪款保护 IC、过流点怎么算、MOS 管选什么型号、要不要做均衡、充电怎么配、后级降压用什么芯片。

这篇文章以平芯微（PW）的方案为主，把从芯片选型到外围电路整条链路拆一遍。很多电路可以直接参考，省得自己从头摸索。

一、保护芯片选 PW7126 还是 PW7127？

三串保护板最核心的就是保护芯片。PW7126 和 PW7127 都是平芯微比较成熟的三串锂电保护 IC，过充、过放、过流、短路这四项基础保护都集成的，电压检测精度也不错。两者的主要区别其实就在封装和有没有 NTC 温度保护上。

PW7126 属于基础款。SOP8 封装，功能覆盖过充、过放、过流、短路，不带 NTC。日常应用比如电动工具、扫地机、小型电动车、LED 照明这些场景，用这颗基本够用了。

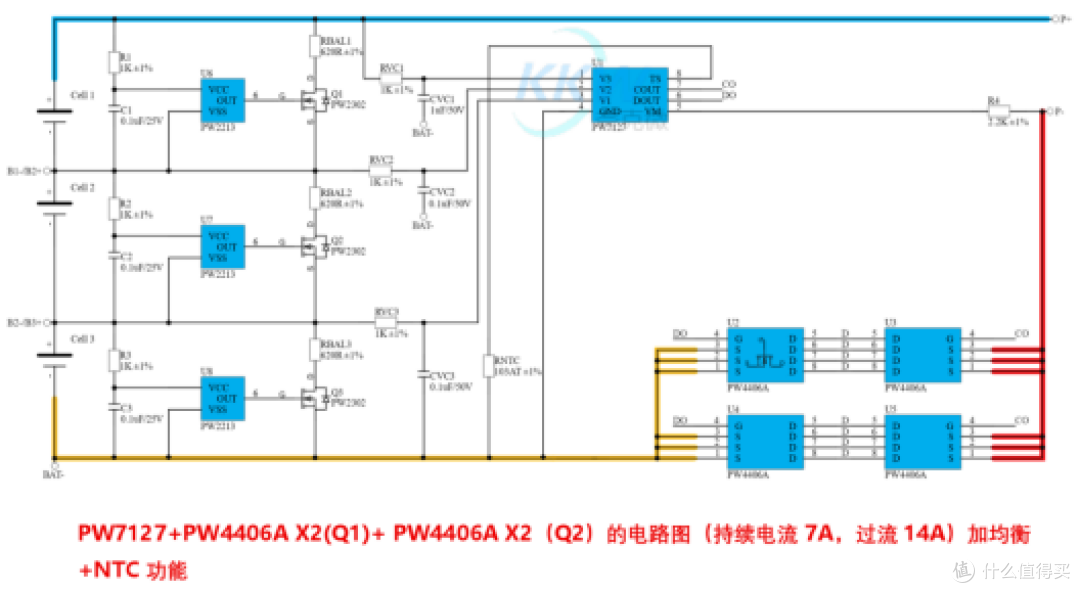

PW7127 则是在 PW7126 的基础上加了 NTC 温度保护，同样 SOP8 封装。温度探头一般配 103AT B=3435 这种 NTC。对电池包温度比较敏感、安全要求更高的产品，比如定制电池包、高功率快充场景，这颗更合适，能在高温时及时切断，降低起火风险。

选型这块我个人的建议：

· 成本敏感、没有温度监控需求 → PW7126

· 需要 NTC 保护、对安全性要求高 → PW7127

· 两个芯片引脚兼容性挺好，设计时可以把 NTC 的位置预留出来，后面升级方便

二、过流保护阈值怎么定

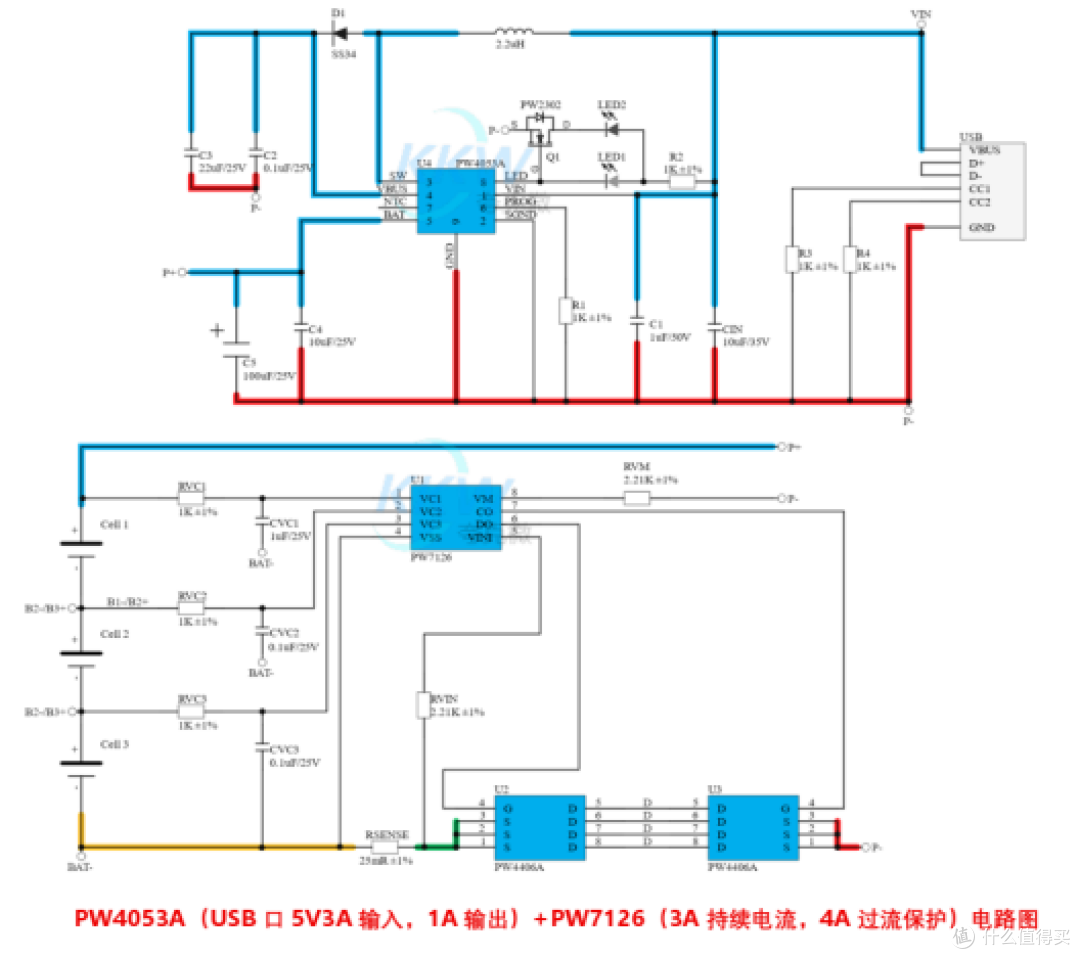

过流保护点主要由采样电阻 RSENSE 和芯片内部的过流检测电压 VOCP 决定。公式其实不复杂：

IOCP = VOCP / RSENSE

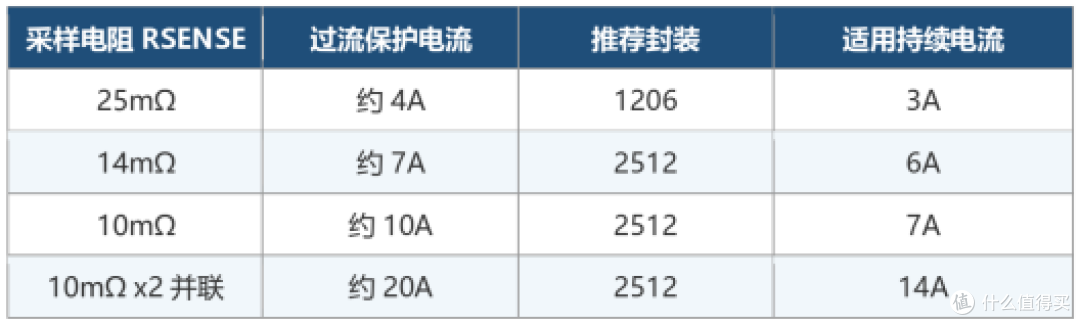

PW7126/PW7127 的 VOCP 大概在 100mV 左右，具体以规格书为准。RSENSE 选不同阻值，对应的过流保护电流也就不一样。

PW7126 的过流点由 RSENSE 决定，设计时按自己需要的电流反推电阻即可。

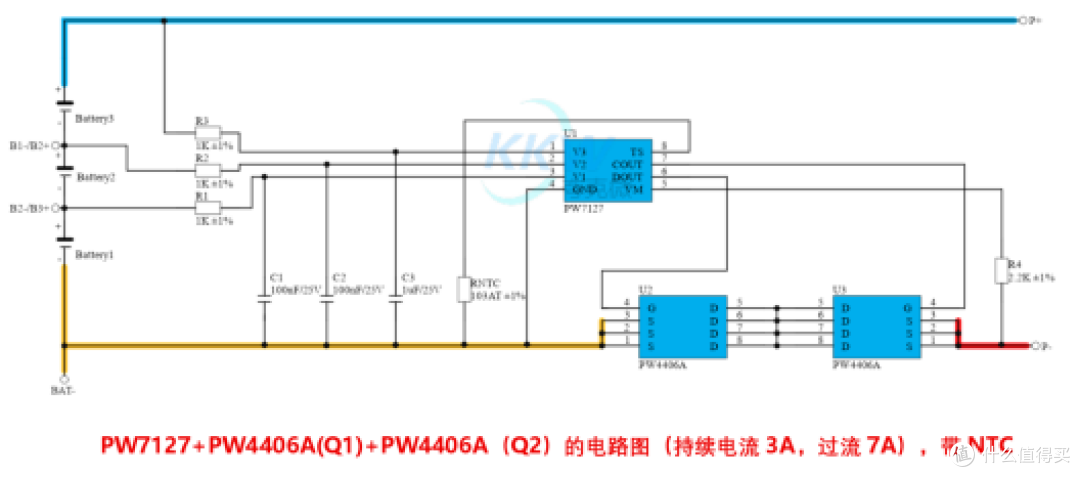

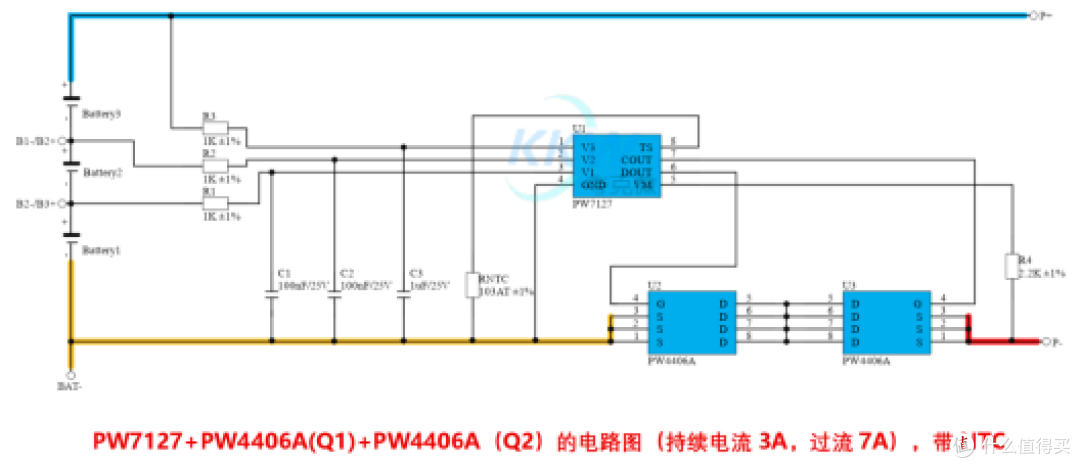

PW7127 的过流检测方式稍有不同，它用的是 MOS 管内阻。比如 Q1、Q2 都用 PW4406A，单颗内阻约 15mΩ，两颗串联就是 30mΩ。按 0.2V / 30mΩ 估算，过流点大概在 7A 左右。

实际设计时要注意几个点：

· 过流保护点建议设在平均持续电流的 1.2~2 倍，预留启动浪涌的裕量，避免误触发

· 大电流方案可以用两个采样电阻并联，比如 20A 方案用 RSENSE1+RSENSE2，能分散发热

· 采样电阻尽量选 1% 精度、低温漂的合金电阻，这样过流点更准

· 最终能跑多大电流，还得看 MOS 管的温升和散热，接下来会详细讲

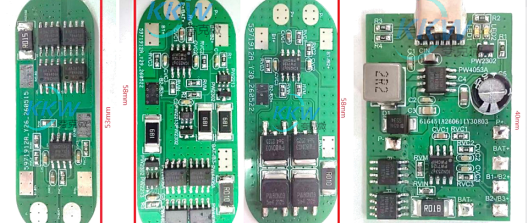

三、MOS 管选型与并联

三串保护板的 MOS 管主要看三个参数：漏源耐压 VDS、导通内阻 RDS(on)、标称电流 ID。三串电池满充电压 12.6V，VDS 建议至少选 20V 以上，留点余量更稳妥。

关于 MOS 并联和持续电流的关系，实测经验大概是这样：

· PW4406A 单对 MOS，持续电流大概 3A 左右

· 两对 PW4406A 并联，也就是 4 颗 MOS，SOP8 封装下能跑到 6~7A

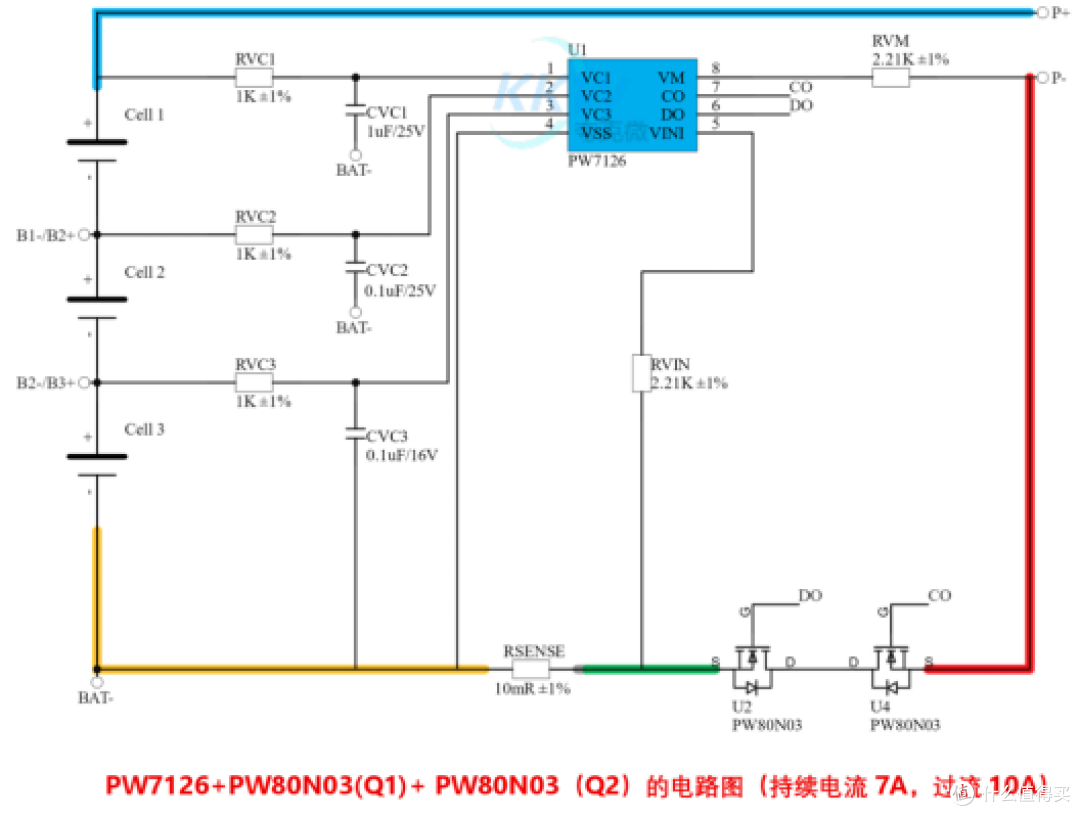

· TO252 封装的 PW80N03 单对就能到 7~10A

· PW80N03 双对并联可以做到 14~15A 的持续电流

· 并联时一定要用同型号、同批次的 MOS，保证 RDS(on) 一致，否则电流分配不均，有的管子会过热

· 实际工作电流建议再预留 20%~40% 的裕量

· 注意 MOS 规格书上的 ID 电流是高温下的极限瞬时值，不能当成持续工作电流来看，选型时重点看 RDS(on)

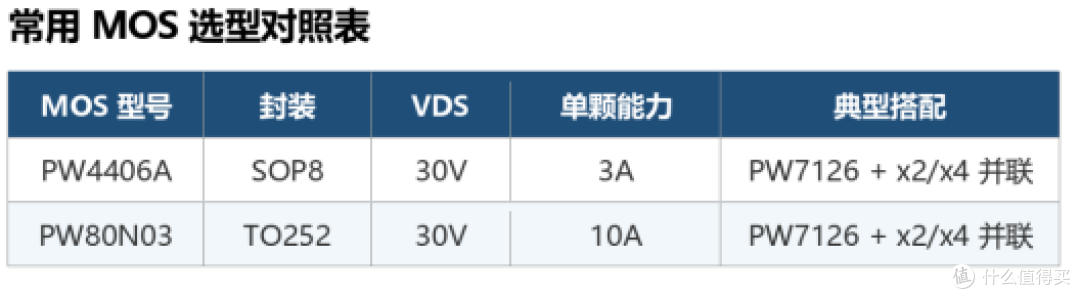

选型建议：

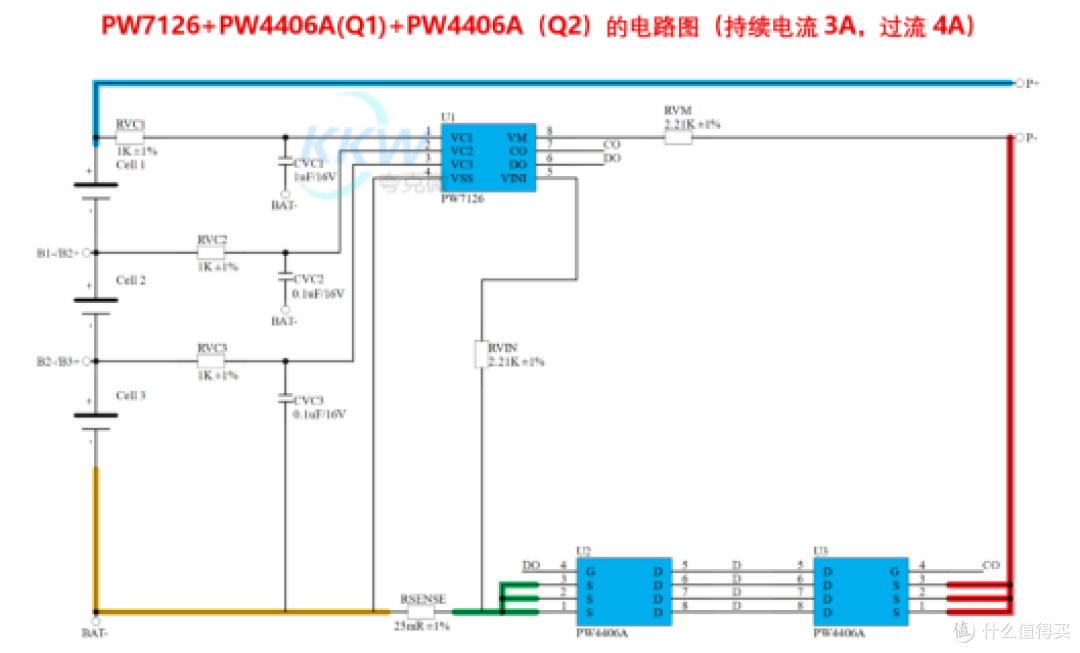

· 持续电流 3A 以内：PW4406A × 2，成本最低

· 持续电流 6~7A：PW4406A × 4，或者用 PW80N03 × 2

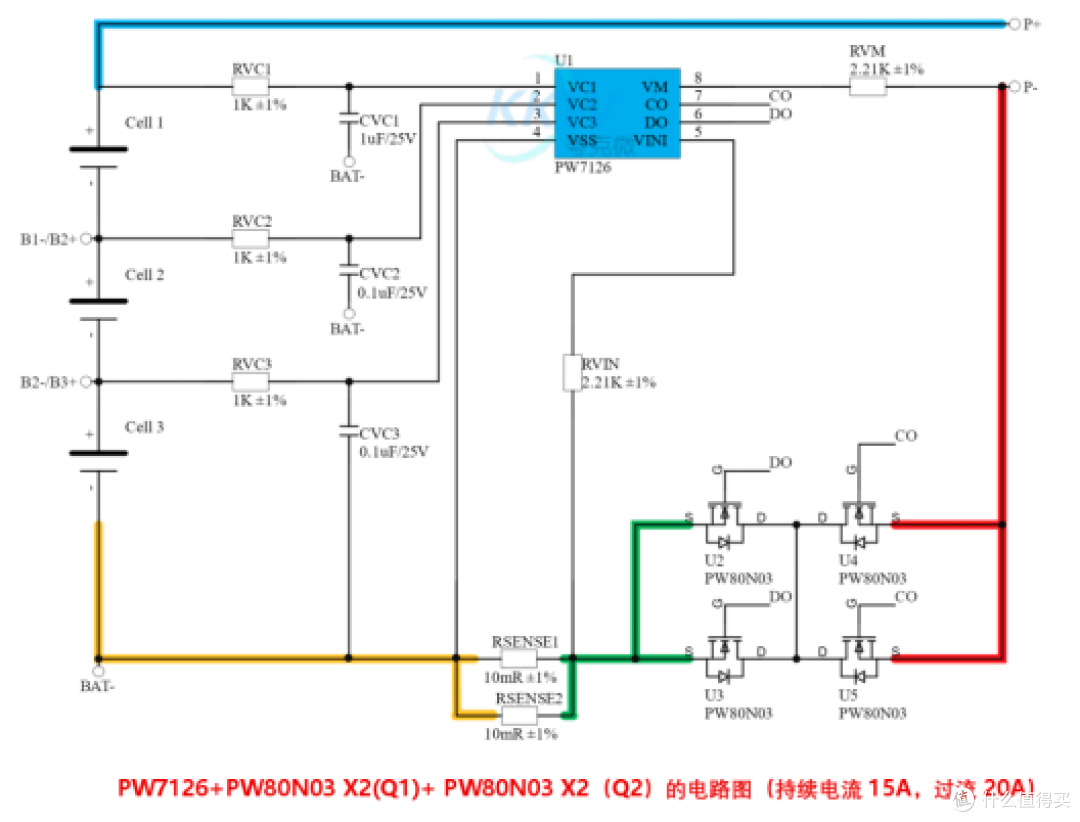

· 持续电流 14A 以上：PW80N03 × 4，TO252 散热面积大，更稳

四、均衡电路：PW2213

锂电池用久了，各节电芯的容量和内阻会慢慢出现差异。没有均衡的话，最弱的那节总是最先充满、最先放空，整个电池组的循环寿命就会被拖垮。加均衡电路其实是延长电池包寿命比较划算的做法。

PW2213 是一颗锂电池被动均衡芯片，SOT23-6L 封装。均衡阈值在 4.2V ± 30mV 左右，当某一节电压达到充满阈值时，芯片会通过旁路电阻把这一节多余的能量泄放掉。旁路电流由外接 RBAL 决定，一般用 620Ω，电流在 30~50mA。

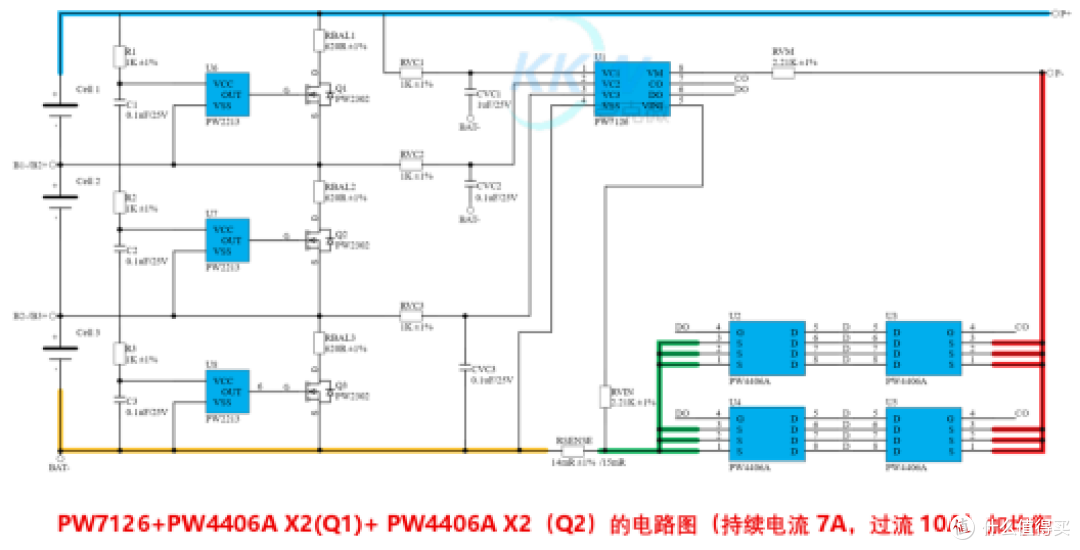

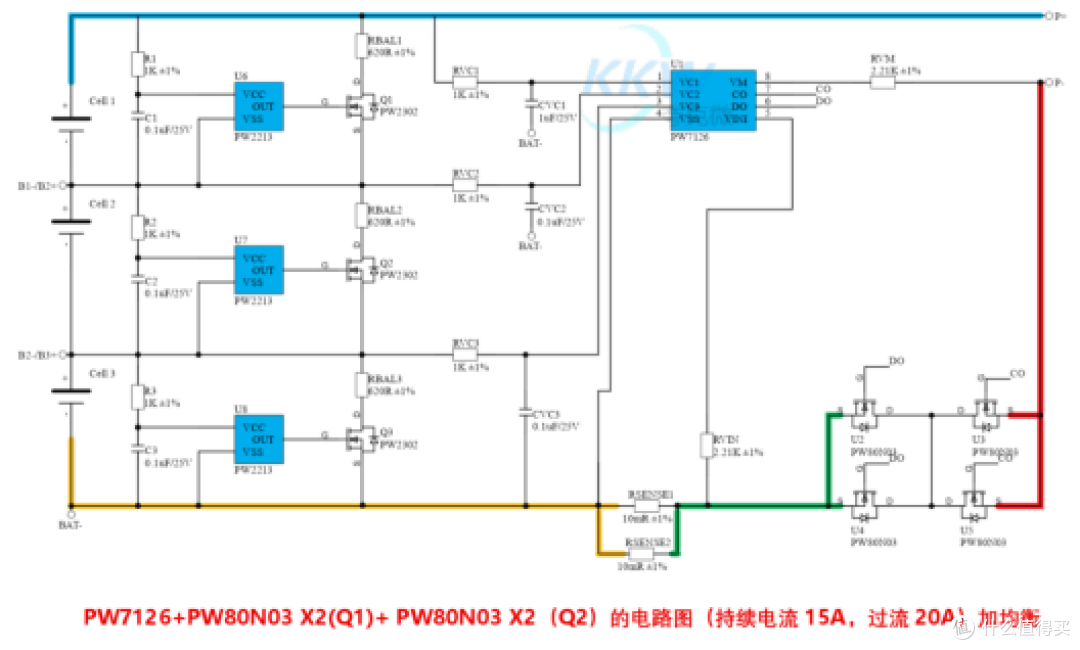

三串方案里，每节电池需要一颗 PW2213，也就是 U6/U7/U8 各一颗，再配合 PW2302 驱动 MOS 和 RBAL 泄放电阻。

均衡电路设计上有几个细节容易踩坑：

· 3S 保护板一共需要 3 颗 PW2213，每节一颗

· 泄放电阻常用 2512 封装 620Ω 1% 精度，功率 2W 以上，因为均衡时发热比较明显。也可以根据封装改阻值，比如 1206/1210

· 均衡驱动的 MOS 可以选 PW2302 或者 PW3400A，每节一颗

· PCB 布局上，均衡电阻尽量靠近电池端子，并且把铜皮铺宽一点帮助散热

五、充电电路和保护板怎么配合

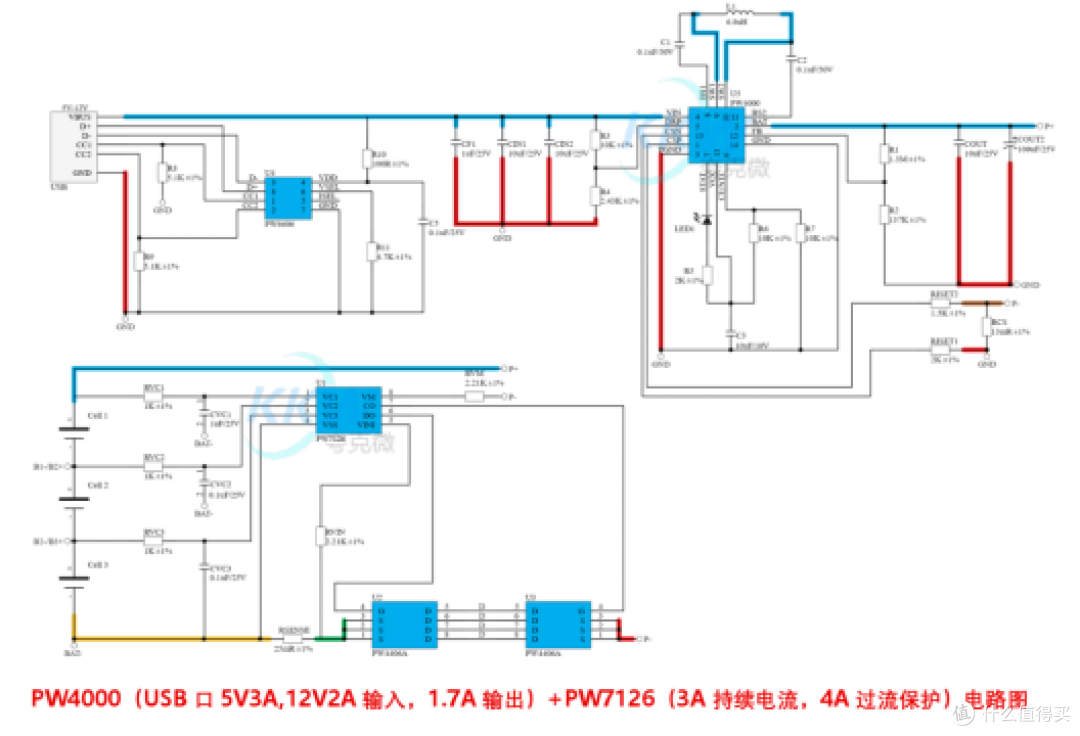

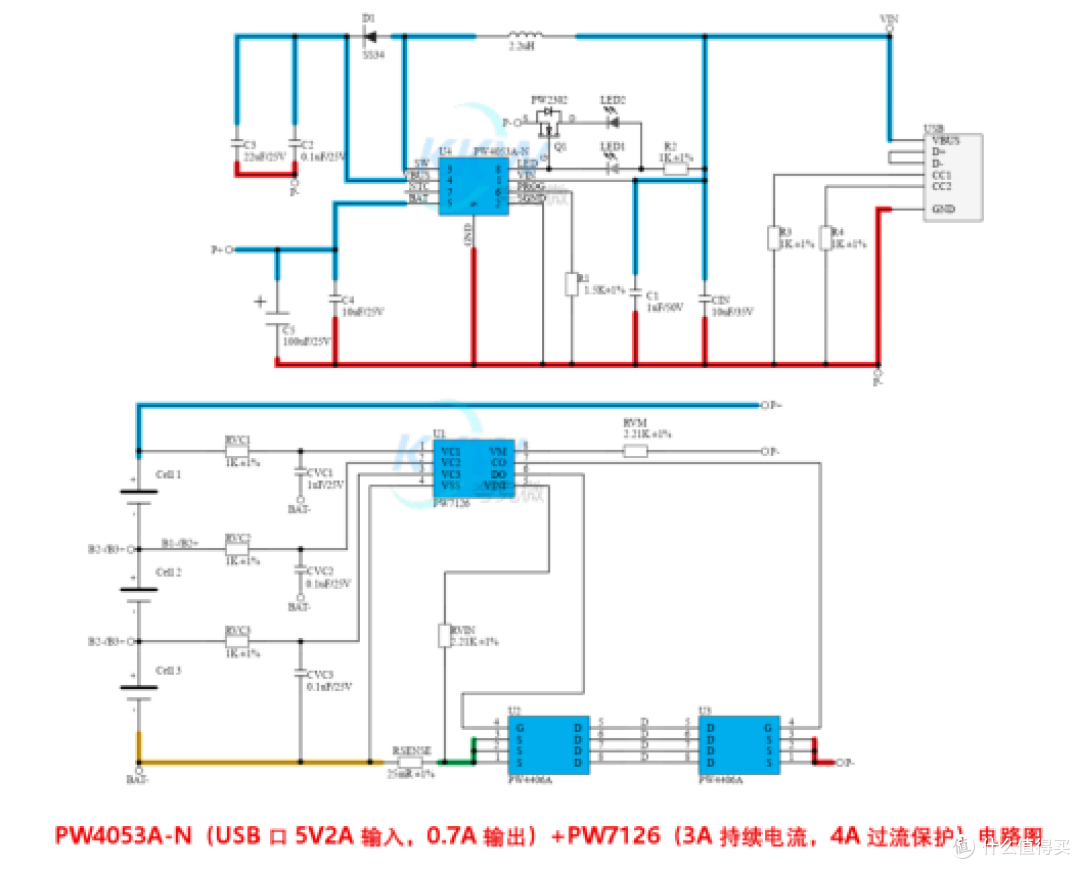

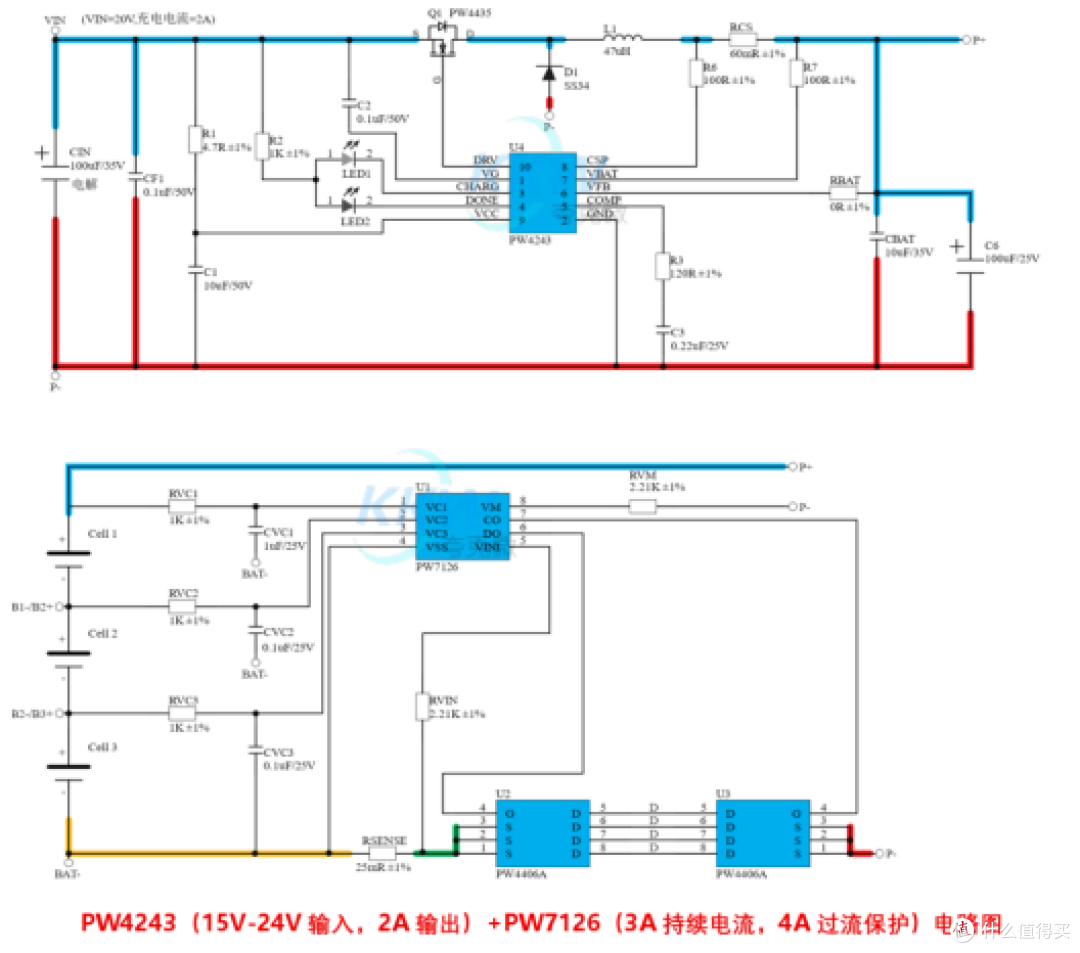

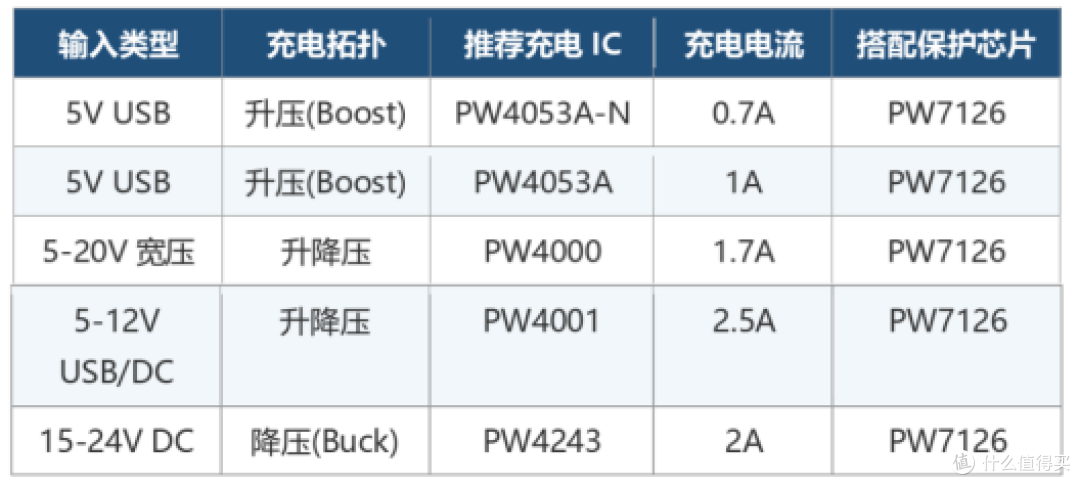

保护板只管安全，充电还得靠充电电路。三串电池满充电压是 12.6V，具体用什么充电拓扑，得看输入电源是什么。

搭配时记住几条原则：

· 充电电流一定要小于保护板的持续电流，不然充电过程中可能触发过流保护

· P+/P- 是充放电共用的端口，负载和充电器都接这里

· 充电时 PW2213 均衡芯片会自动介入，不需要额外控制信号

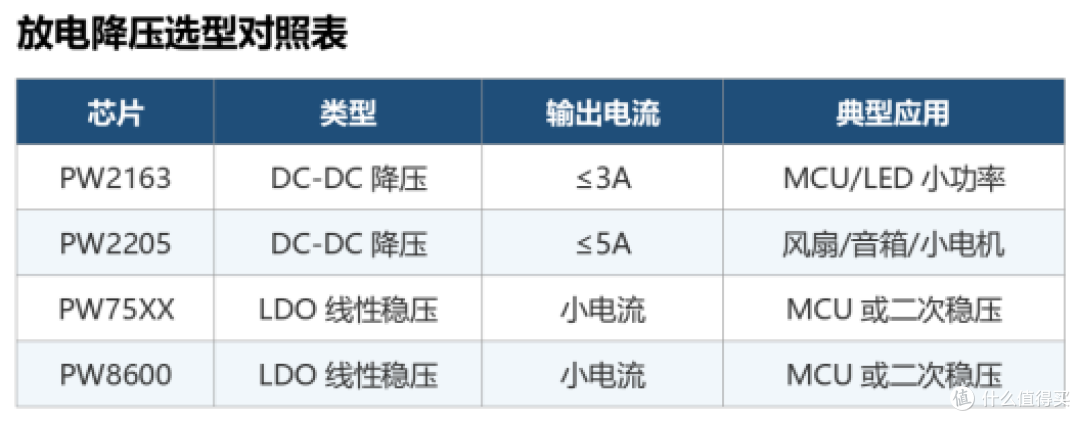

六、放电后级降压：PW2163 / PW2205 / PW75XX / PW8600

三串电池放电时电压从 12.6V 降到 9V 左右，后级 MCU、传感器、LED 驱动这些通常需要 5V、3.3V 或者 1.8V，所以还得加降压电路。不同电流和耐压需求，对应的芯片也不一样。

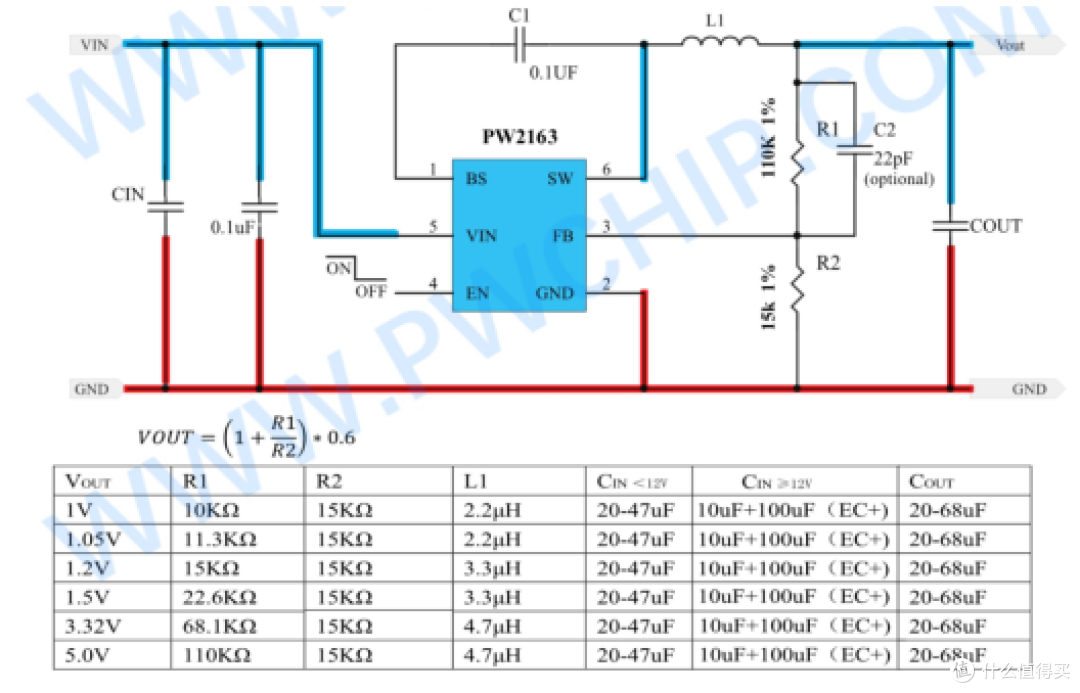

PW2163 是小体积的 DC-DC 降压芯片，输入范围 4.5V~18V，输出电流到 3A，开关频率高，电感可以选小一点。适合对体积敏感、中小功率的场景，比如扫地机 MCU 供电、LED 控制板。

PW2205 适合中大电流，输入范围宽，输出电流到 5A，内部集成 MOS，外围简单，效率也比较高。风扇、小电机、蓝牙音箱后级这些中功率负载用它比较合适。

PW75XX 是 36V 耐压的 LDO 系列，输出有 3.3V、5V、3V 等固定电压可选，静态电流低到微安级。特点是输出纹波小、外围只需要两颗电容、成本低。适合给小电流 MCU 或者传感器供电，经常放在 DC-DC 后面做二次稳压。

PW8600 是 80V 耐压的 LDO 系列，同样输出 3.3V、5V 等固定电压，静态电流也很低。如果后级对耐压要求更高，可以选这颗。

以上就是三串锂电池保护板从芯片选型到周边电路的完整思路。实际画板时还要多注意电流路径、散热和采样走线，这些细节往往比选型更影响稳定性。
