可变风冷：9850X3D+ROG STRIX X870E-E NEO+酷冷HAF II 500装机

方案定了，这次装机的主角，是酷冷至尊 HAF II 500。

初见 HAF II 500，我就知道这台机器的灵魂找到了。通体硬朗的机甲线条，前面板大面积冲孔网兼顾视觉冲击与进风效率，侧透玻璃让内部硬件一览无余，通电后隐约可见的 RGB 灯效映衬其中，既有猛兽的气场，又不失现代机箱的精致感。

HAF II 500 最打动我的是它在风冷上的执念。前置双 22cm F220大尺寸进气风扇几乎覆盖整个前面板，机箱后IO区域还有一个 18cm直径的 V180排风风扇，组成一整套强力直通风道 —— 大扇叶用更低转速就能卷起更大风量，噪音却远小于同风量的小尺寸风扇。这种「大力出奇迹」的设计，让它稳坐最强风冷机箱的宝座，也为这次平台的选择铺平了道路。

配置上，AMD R7 9850X3D 最强游戏处理器搭配 ROG STRIX X870E-E GAMING WIFI7 NEO 主板与七彩虹 iGame RTX 5070 Ti ADOC 显卡，游戏、生产力两开花。在这套巨型风道加持下，整机满载也能稳如泰山，这就是这台机器给我的底气。

配置单：

CPU：AMD R7 9850X3D

主板：ROG STRIX X870E-E GAMING WIFI7 NEO

内存：奔跑者（RUNNER）的炫跃RGB灯条 16GB x2 6000MHz

SSD：金士顿 FURY PCIe 5.0 2TB SSD

显卡：七彩虹 RTX 5070Ti 16G ADOC

散热：酷冷至尊 V8 Ace 3DHP/飞龙二代 360 LCD版本

机箱：酷冷至尊 HAF II 500

整机展示：

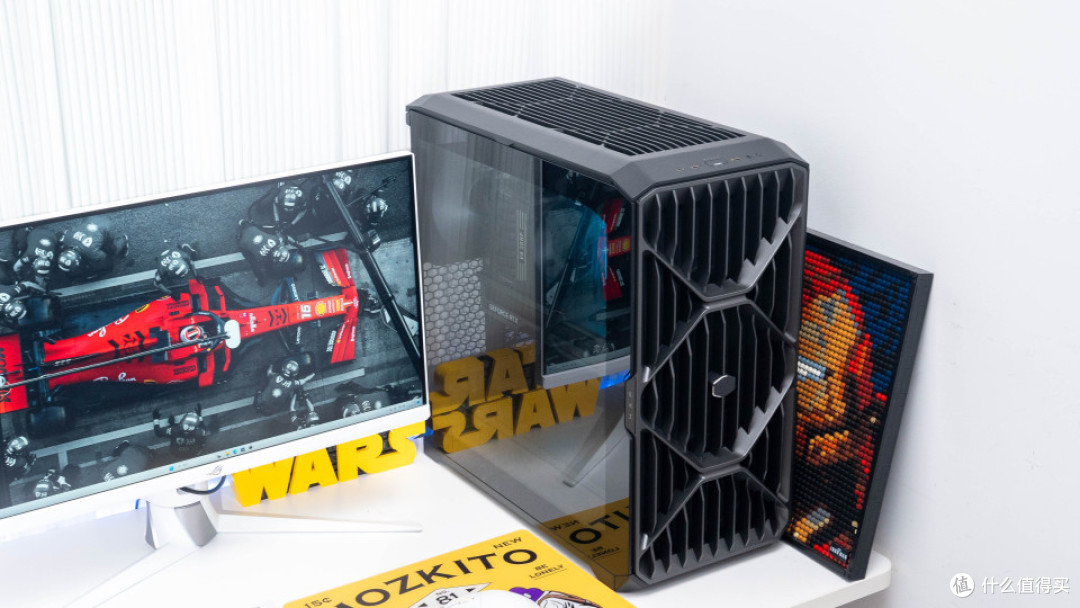

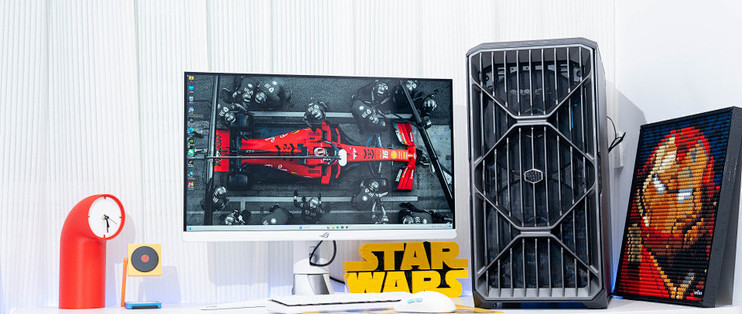

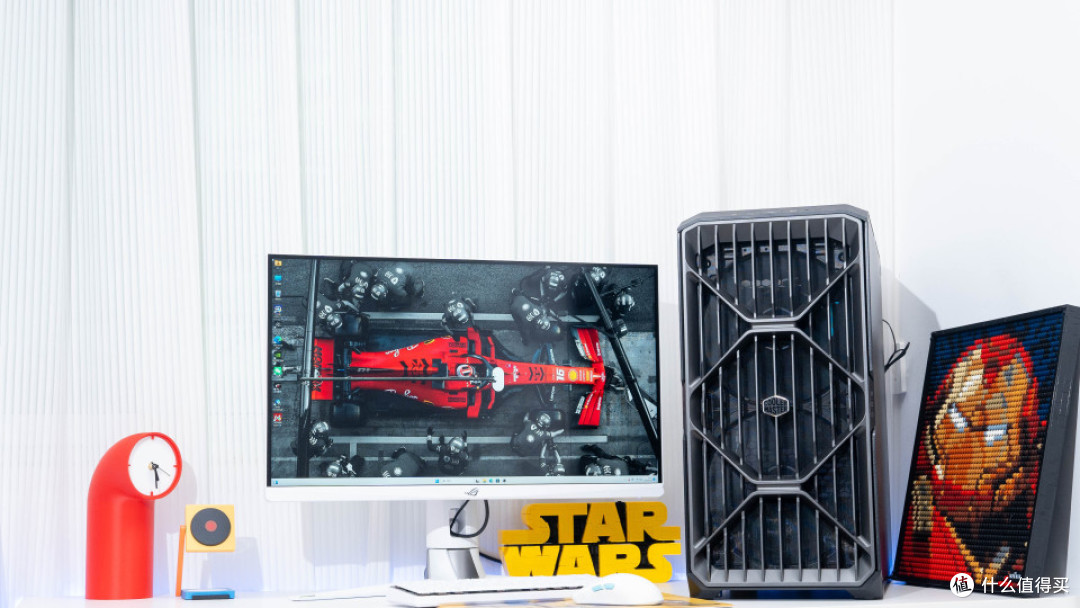

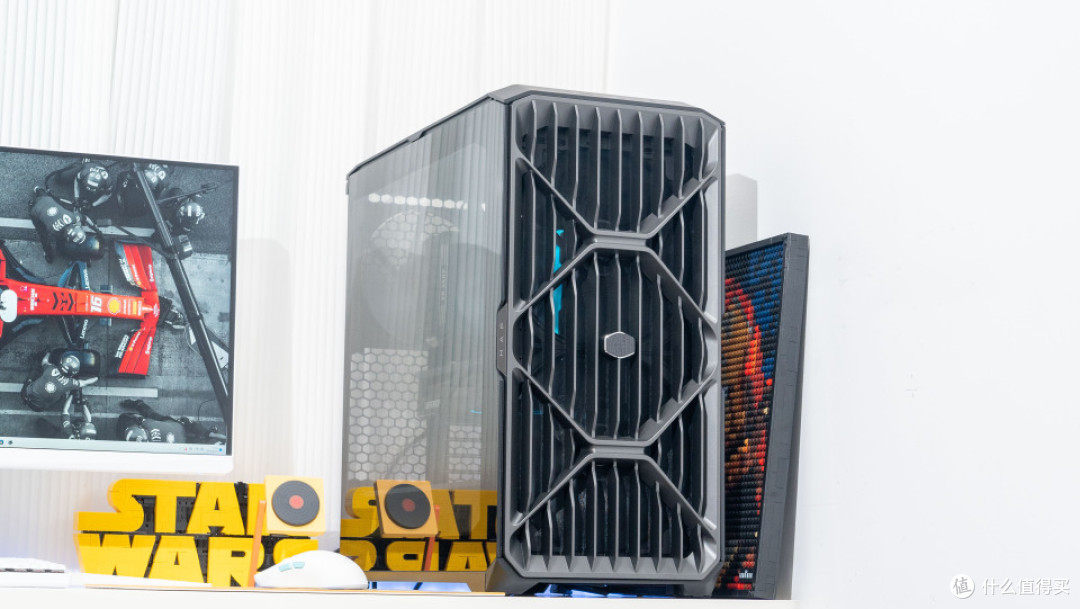

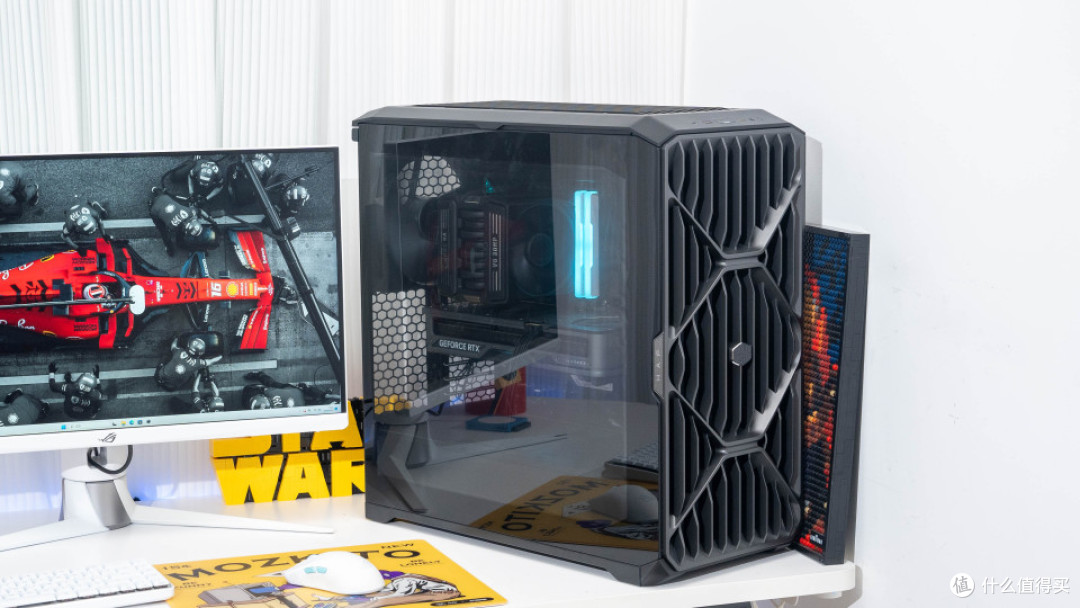

在一众海景房沉闷的设计之外，HAF II 500确实有让我眼前一亮的外观设计。老派机箱的韵味得到保留，极致到夸张的风扇配置也让它在当下有了更强的竞争力。

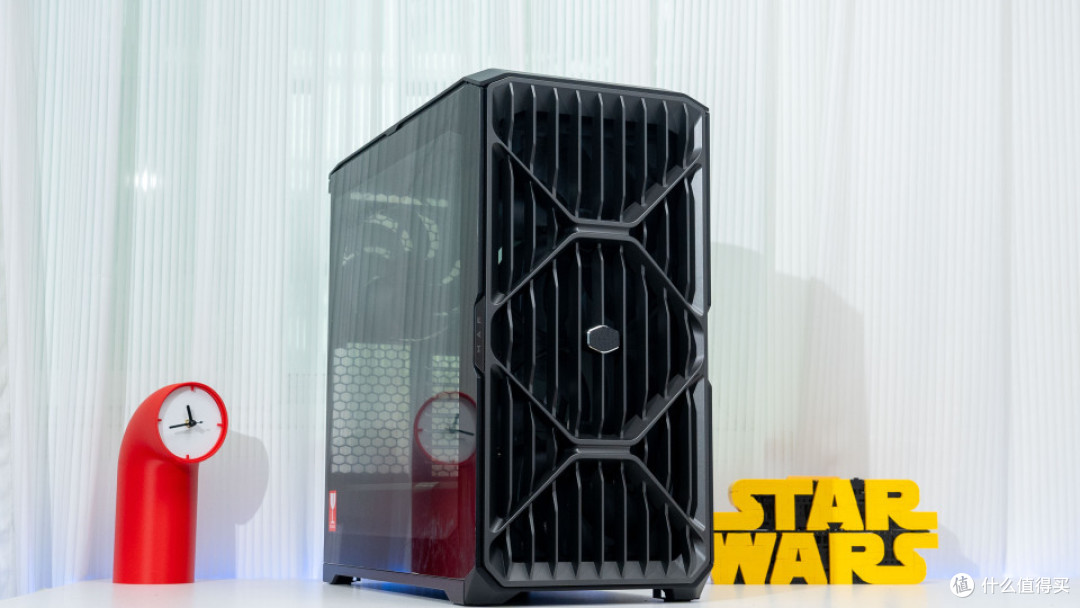

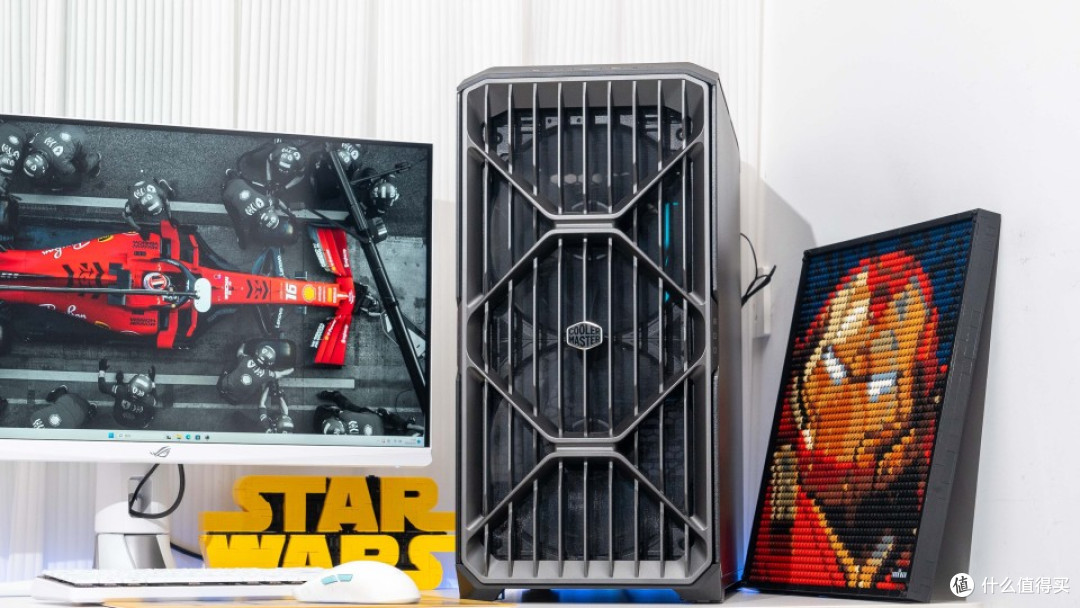

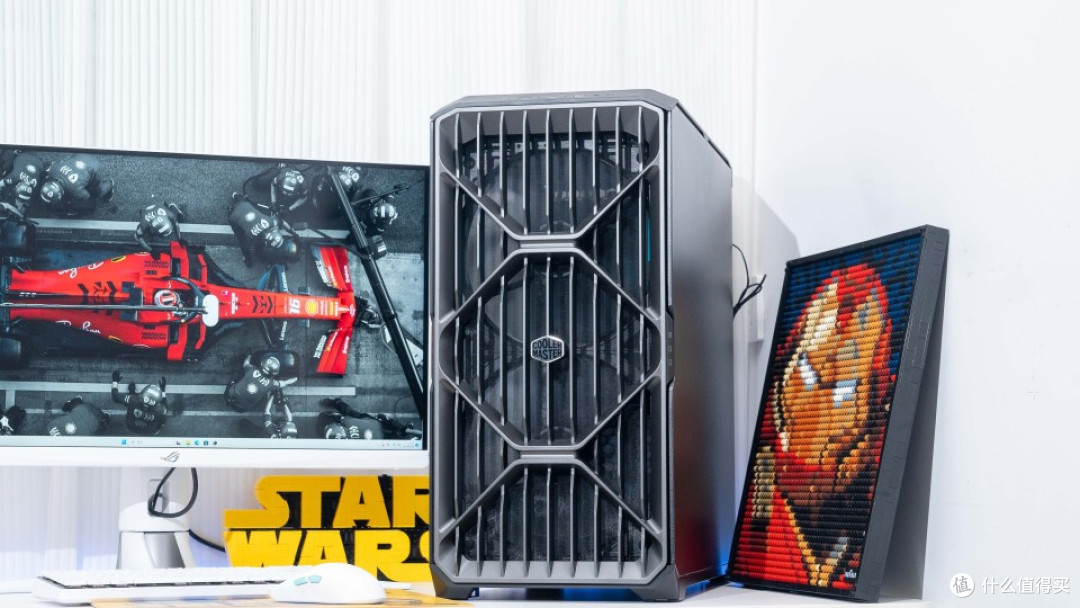

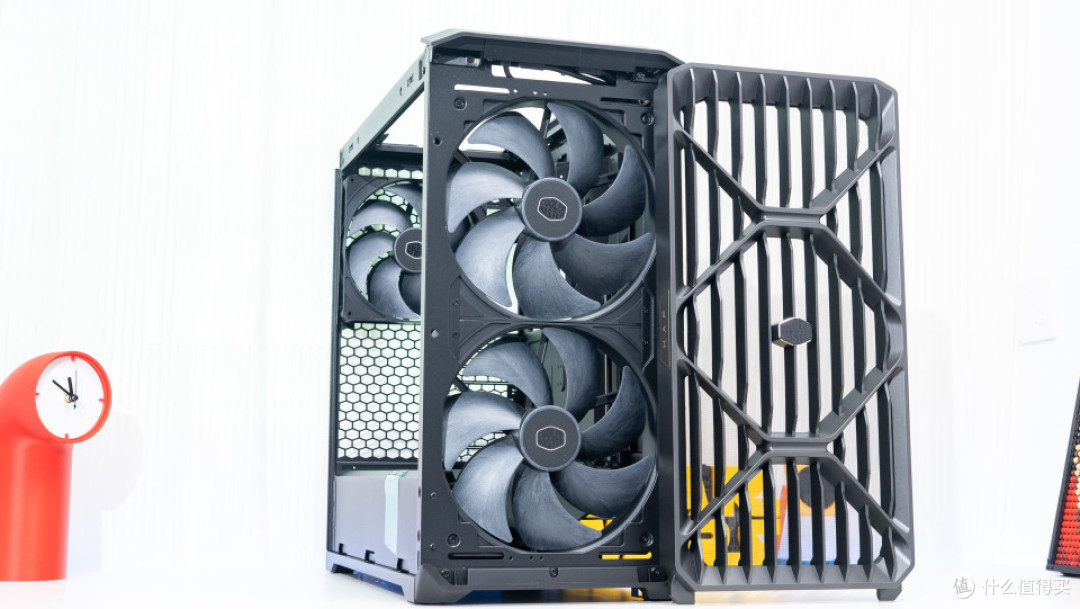

机箱正面隐约可见的是两把规格夸张到220*40mm的F220大尺寸进气风扇，大扇叶用更低转速就能卷起更大风量，噪音却远小于同风量的小尺寸风扇。

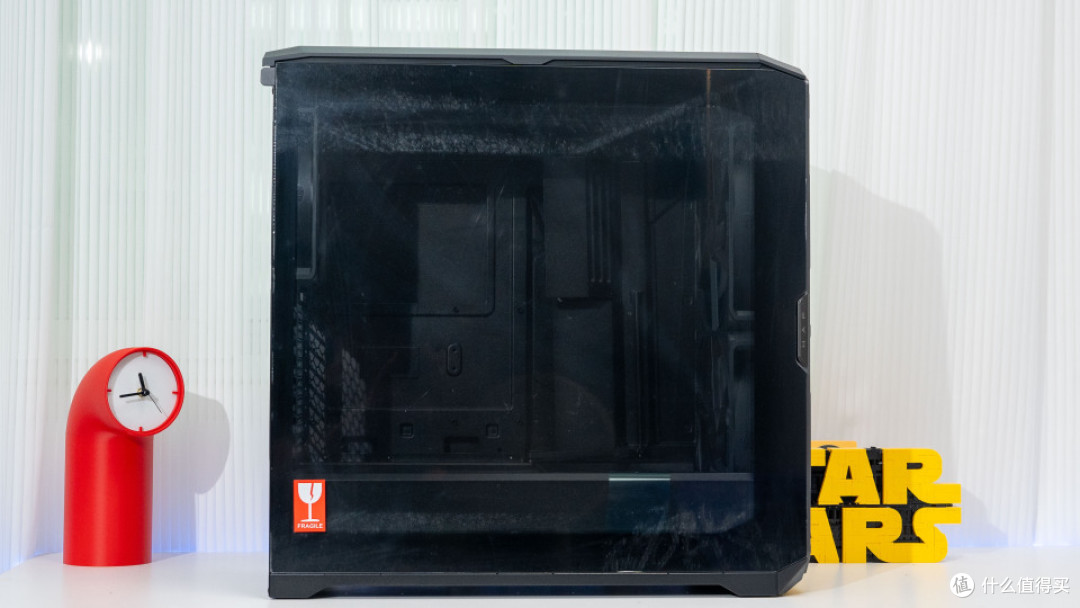

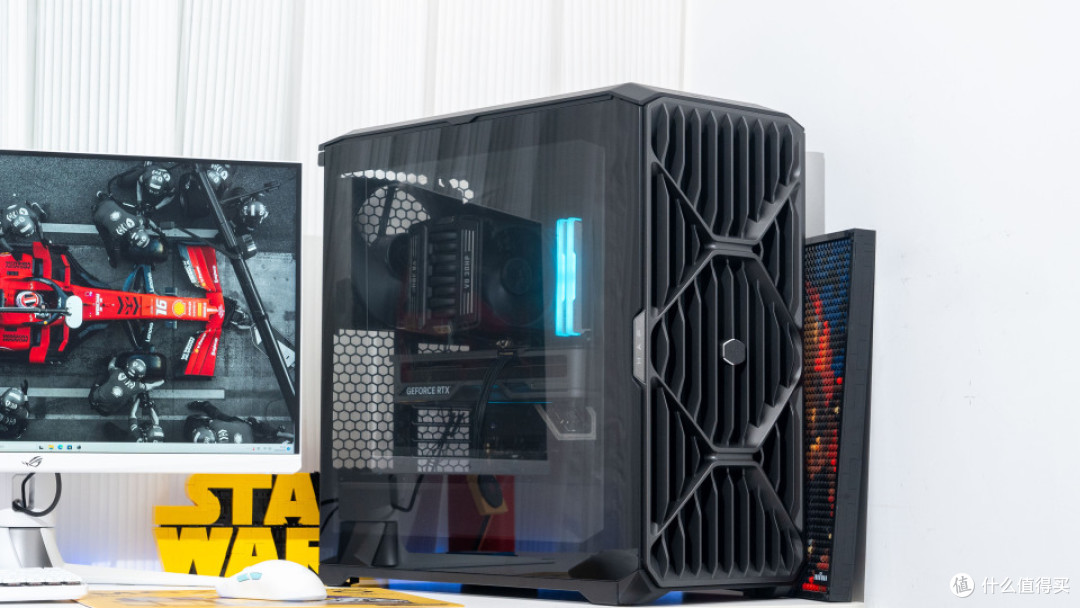

暗色侧透设计，机箱内配置一览无余。

557×262×548mm的尺寸在桌面会觉得巨大，但也不算是臃肿。

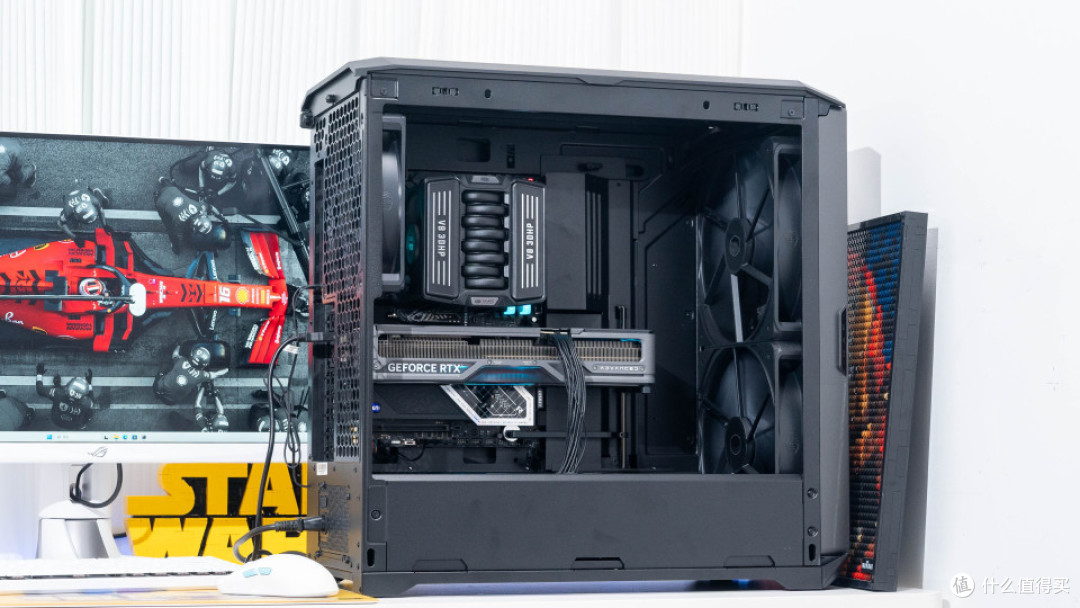

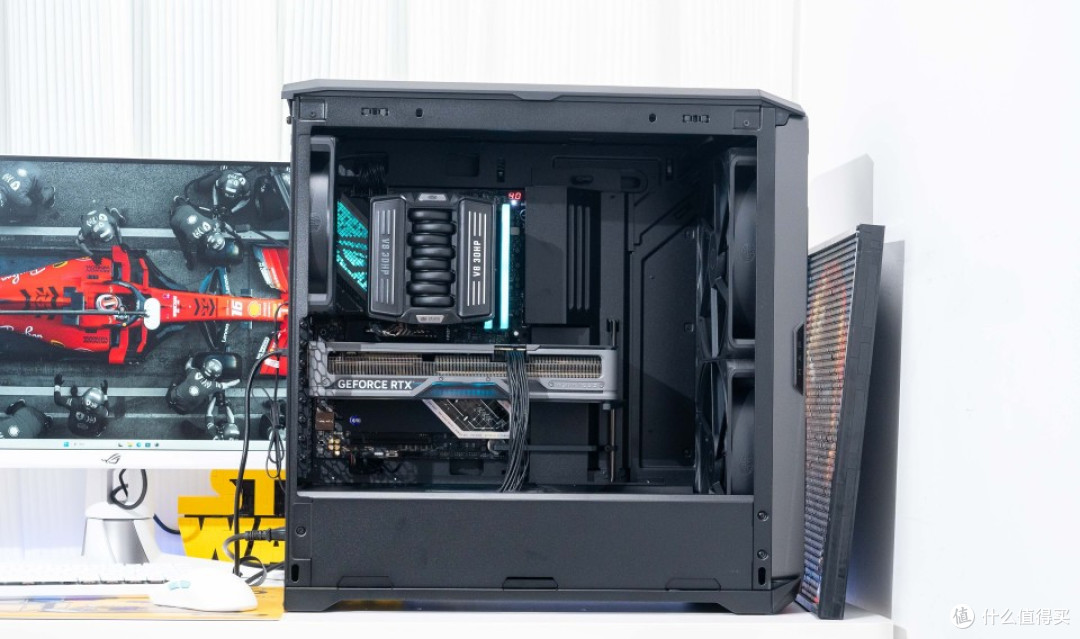

机箱内部硬件一览，除了拥有良好的配件兼容性之外，对于隐蔽线材上HAF II 500也做了很好的规划。

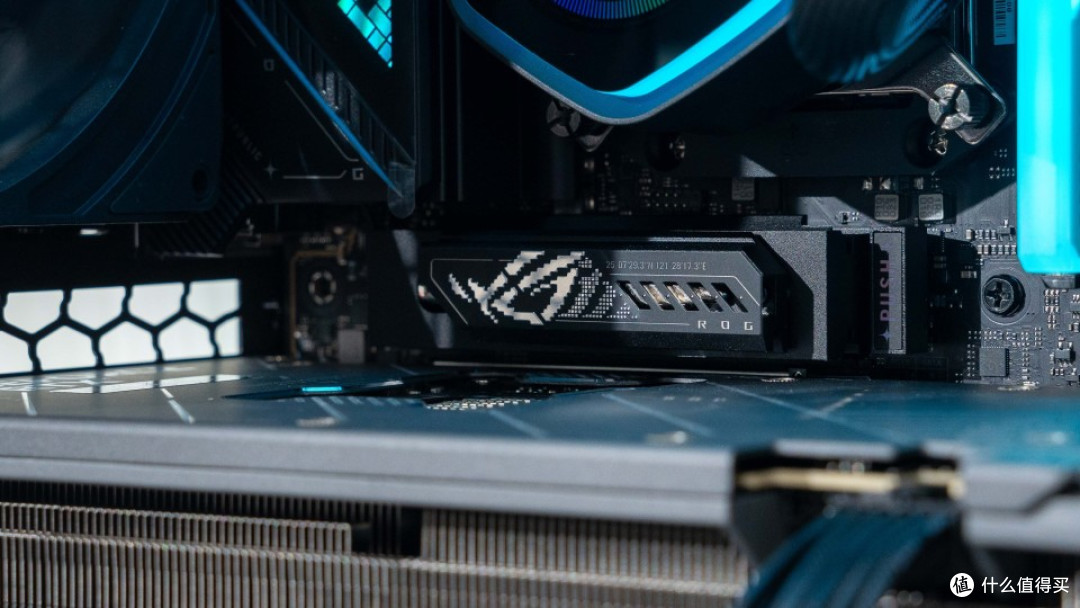

这次装机配置上选择了黑色系的硬件配置，ROG STRIX X870E-E GAMING WIFI7 NEO主板IO区域像素风格的ROG败家之眼装饰在无光的机箱内低调但吸引眼球。

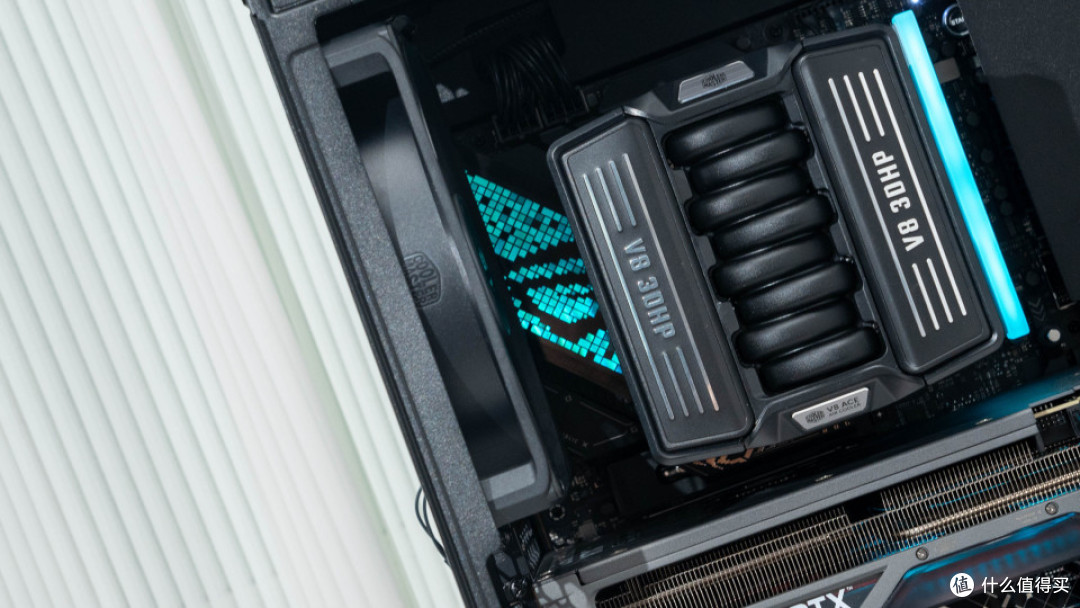

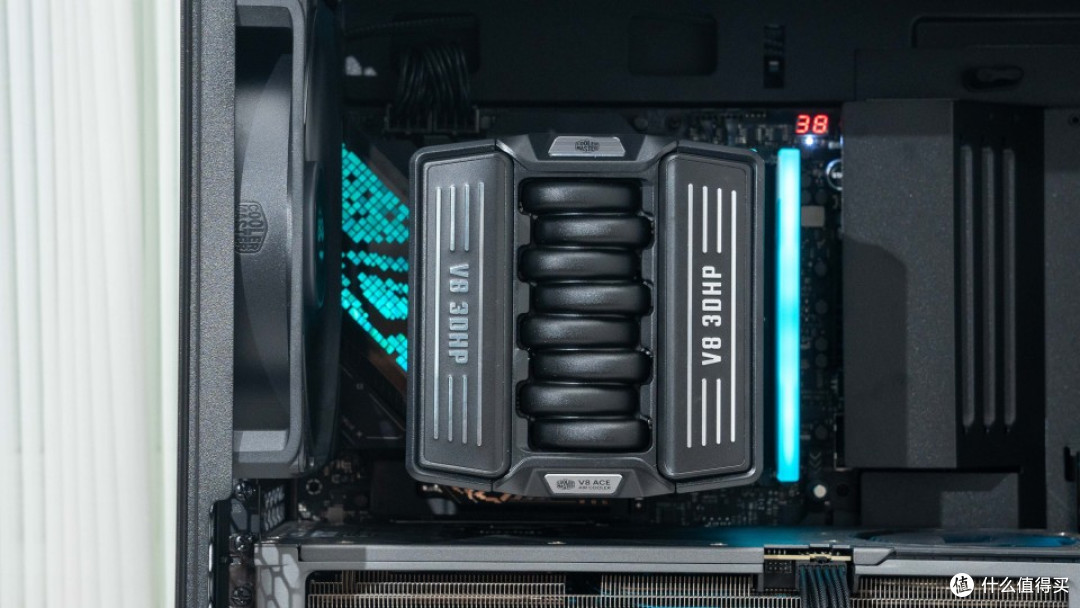

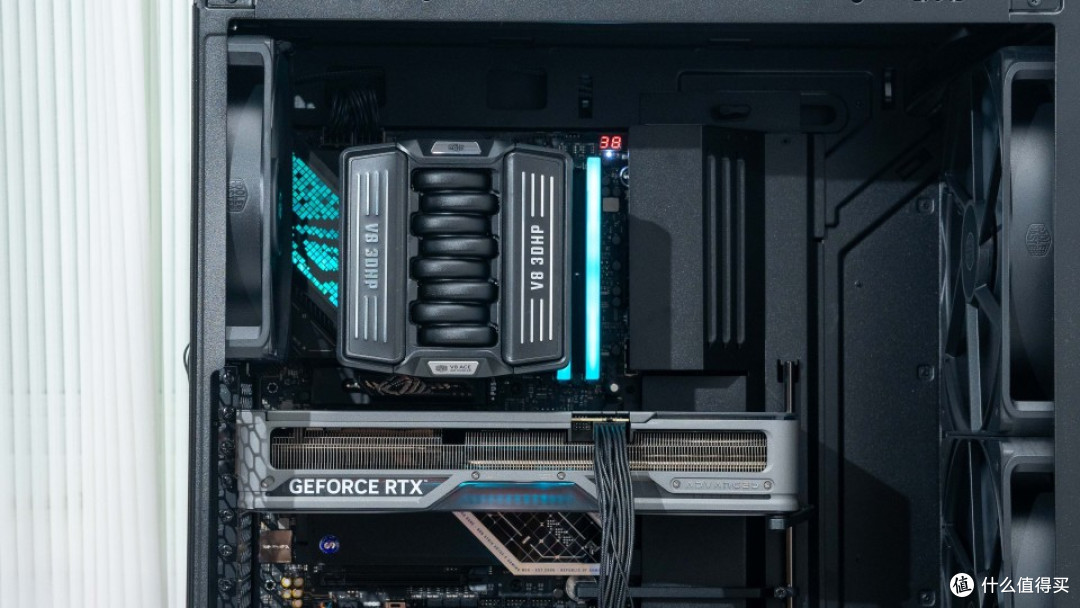

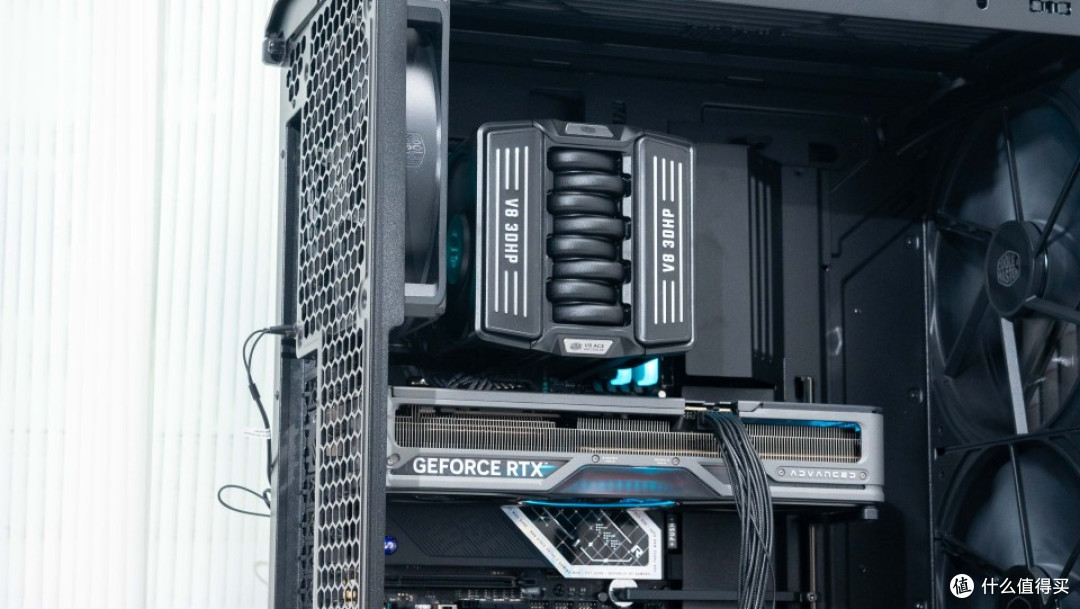

散热上我搭配了两款，这里首先展示的是犹如V8发动机引擎的V8 Ace 3DHP风冷。

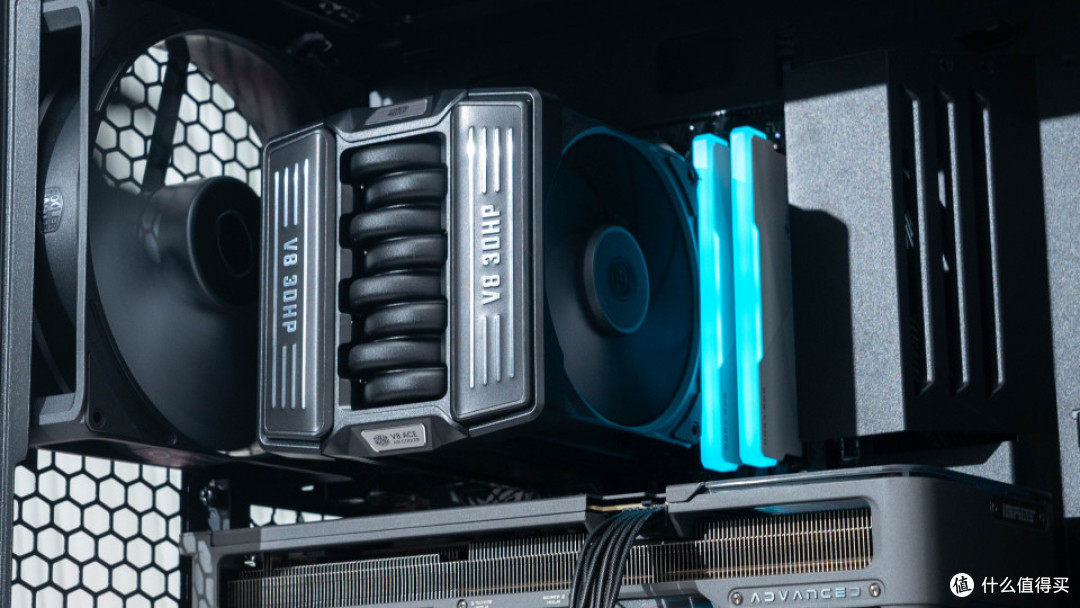

不同角度看去 V8 Ace 3DHP这款风冷的外观设计确实极具辨识度。

ROG STRIX X870E-E NEO主板IO区域的灯光与内存灯光相呼应。

散热下方ROG STRIX X870E-E NEO主板的M.2 SSD散热装甲虽然没有设计灯光效果，但是独特的设计也让它在机箱中十分吸睛。

搭配的内存的奔跑者（RUNNER）的炫跃RGB灯条，一样支持神光同步。

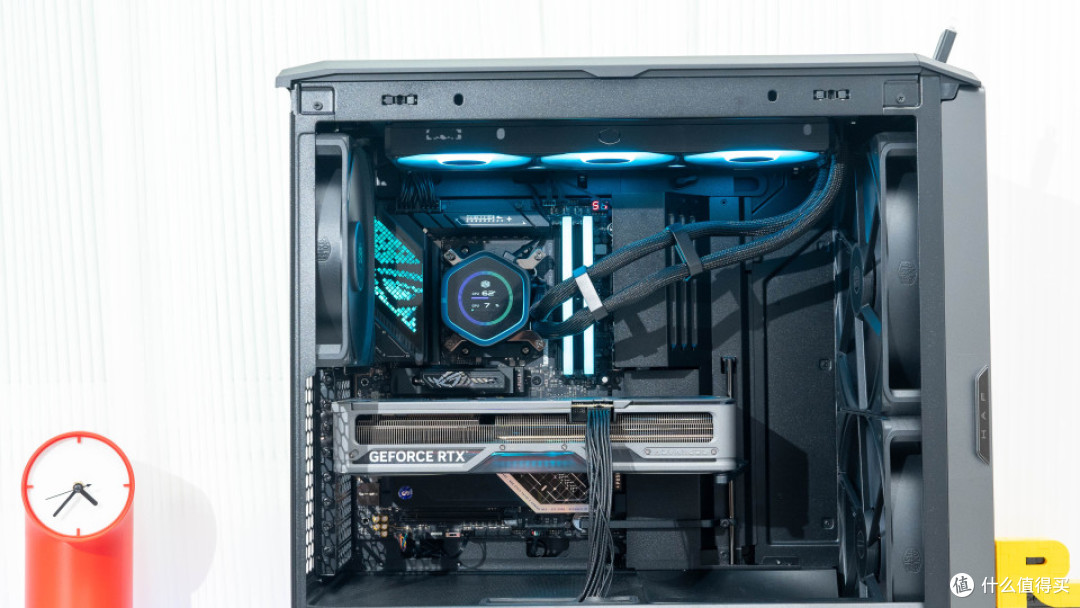

另外还做了一体式水冷的方案，这里搭配了飞龙二代 360 LCD版本一体式水冷散热。

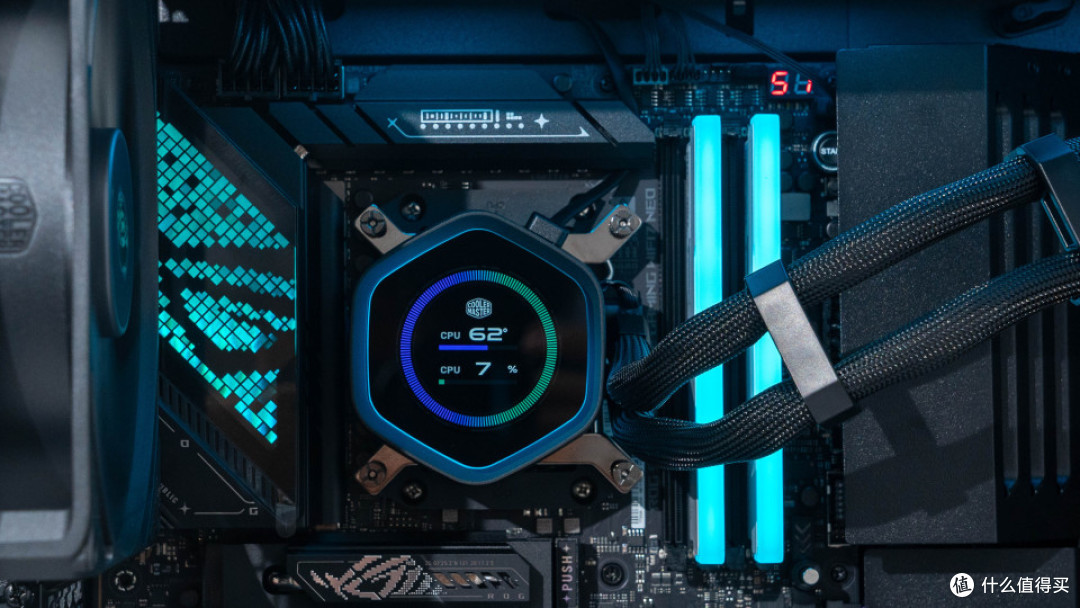

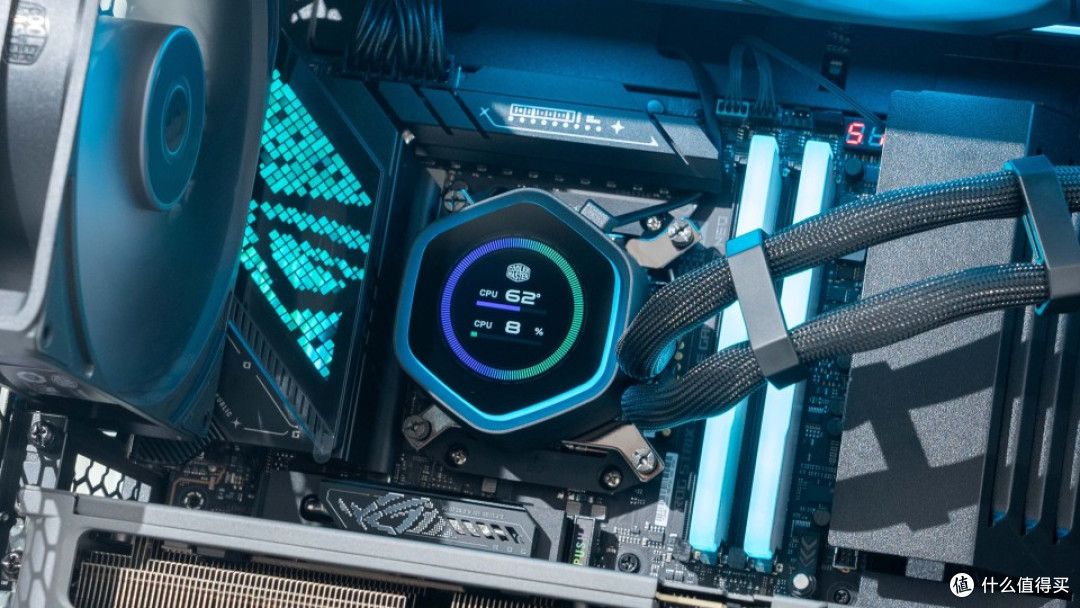

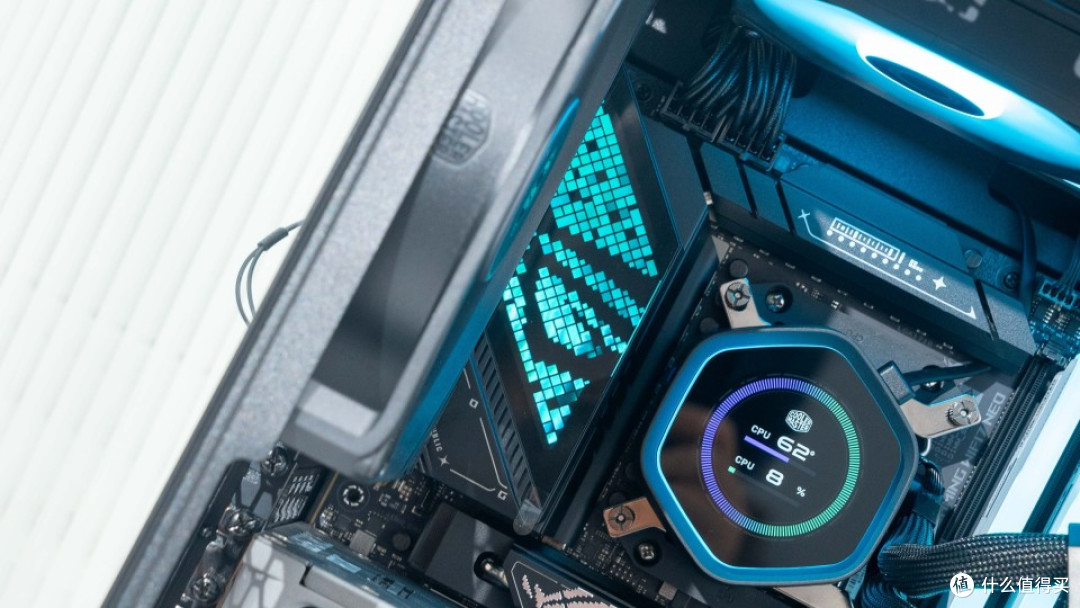

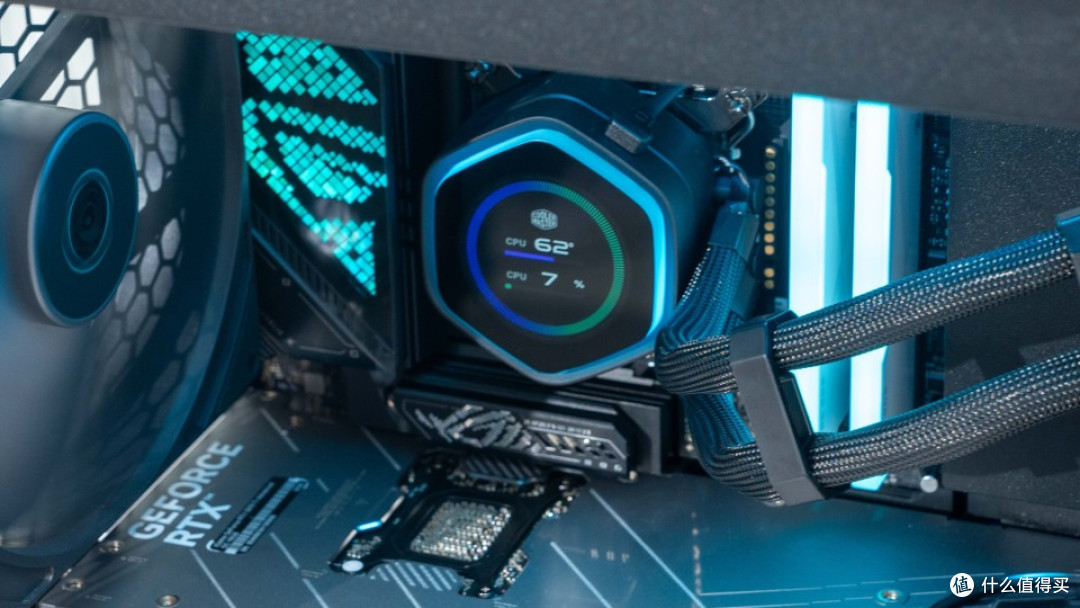

六边形的LCD冷头支持自定义显示，预设了多种动画效果。

飞龙二代 360 LCD版本一体式水冷散热采用了360mm一体式风扇设计，出厂预装设计除了提供了良好的散热表现，在安装上也更方便了。

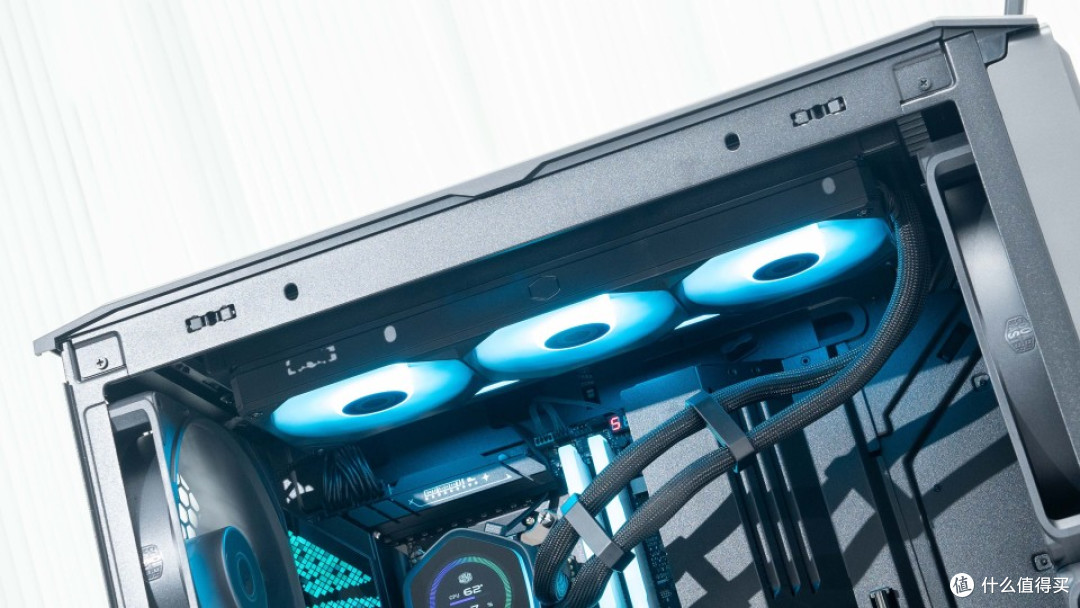

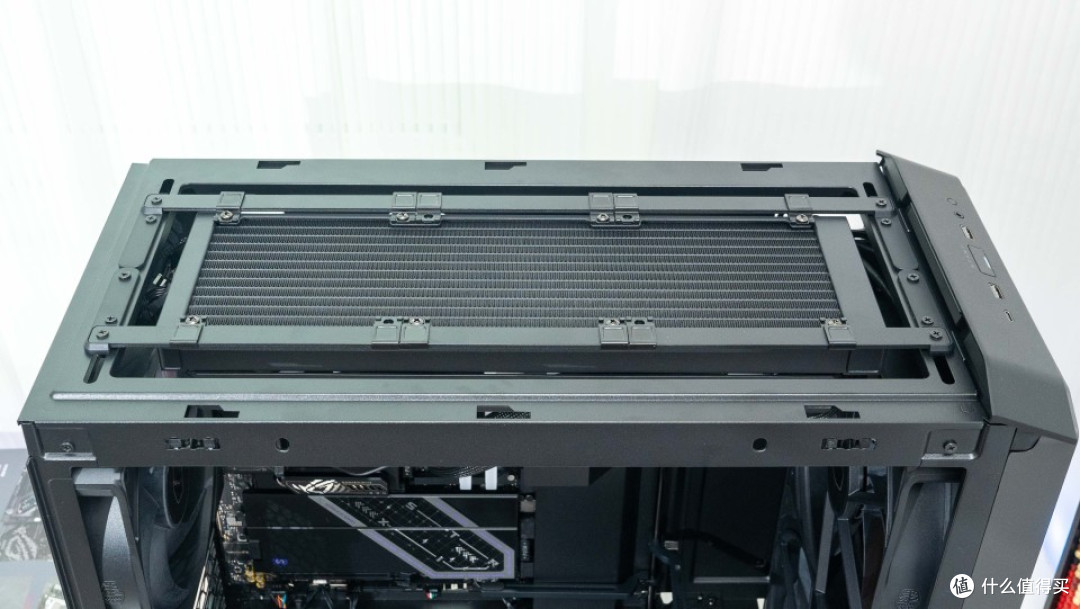

在HAF II 500机箱顶部可以看到可动滑轨设计，可以巧妙的支持不同规格风扇或者水冷冷排的安装。

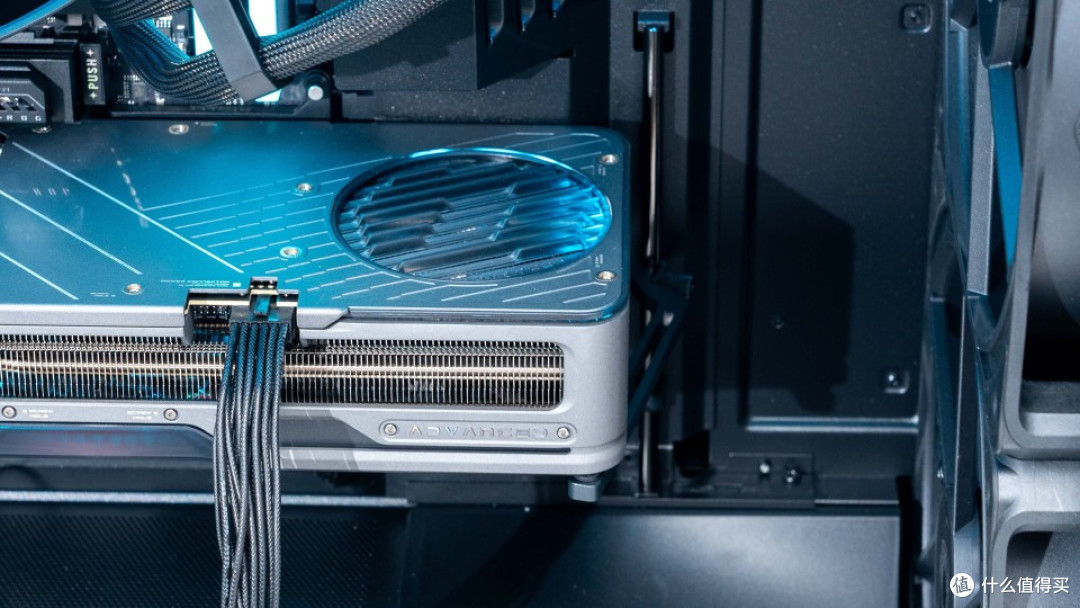

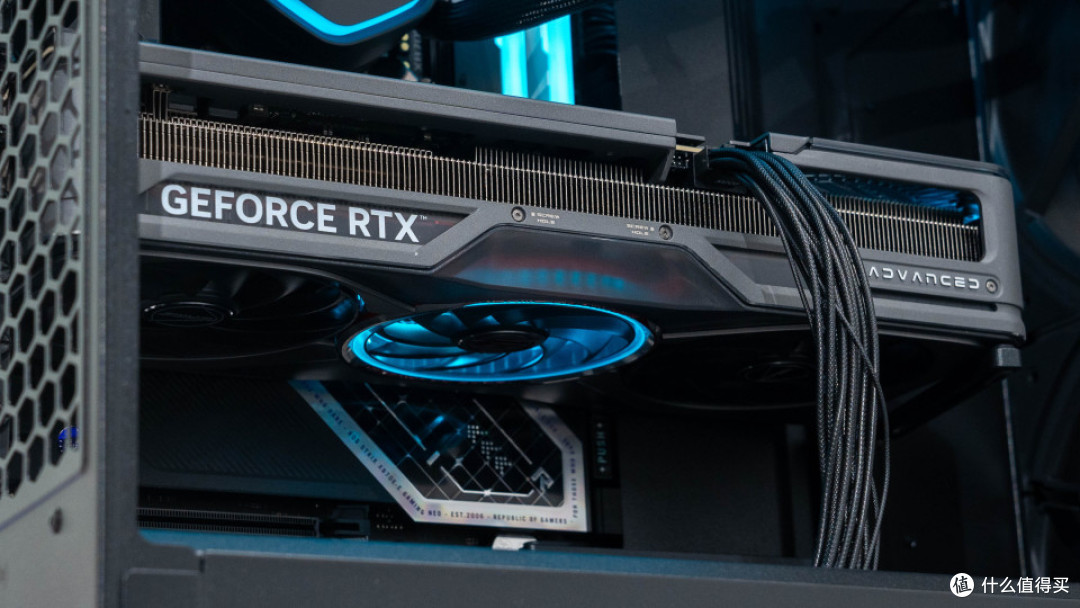

显卡部分是七彩虹的RTX 5070Ti ADOC，搭配HAF II 500机箱内置的显卡支架也不用担心大尺寸旗舰显卡的下坠问题。

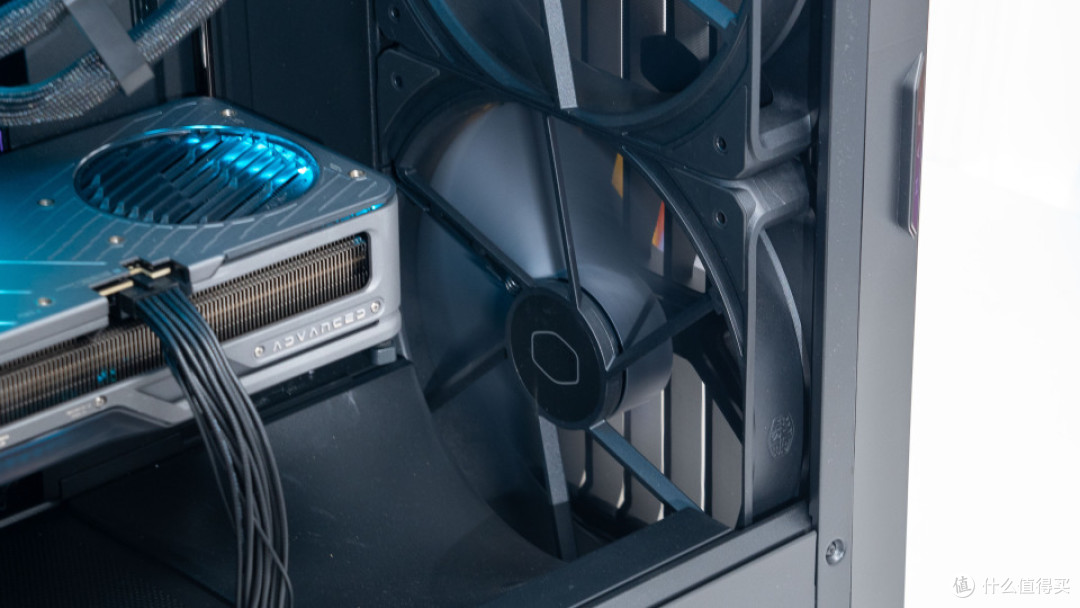

HAF II 500机箱前置双22cm风冷在底部还做了调流槽设计，可以方便散热。

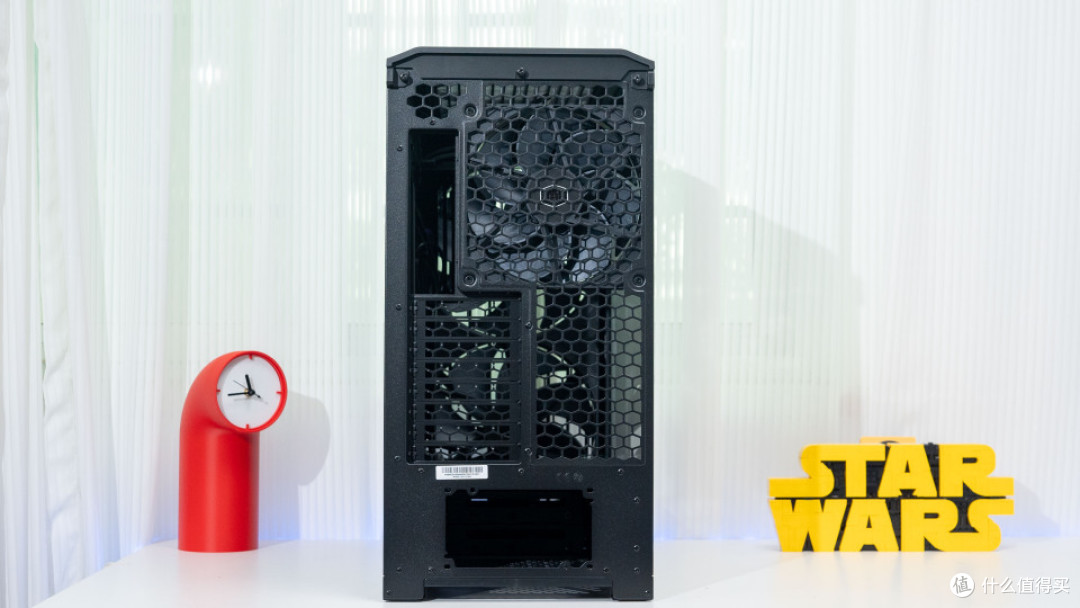

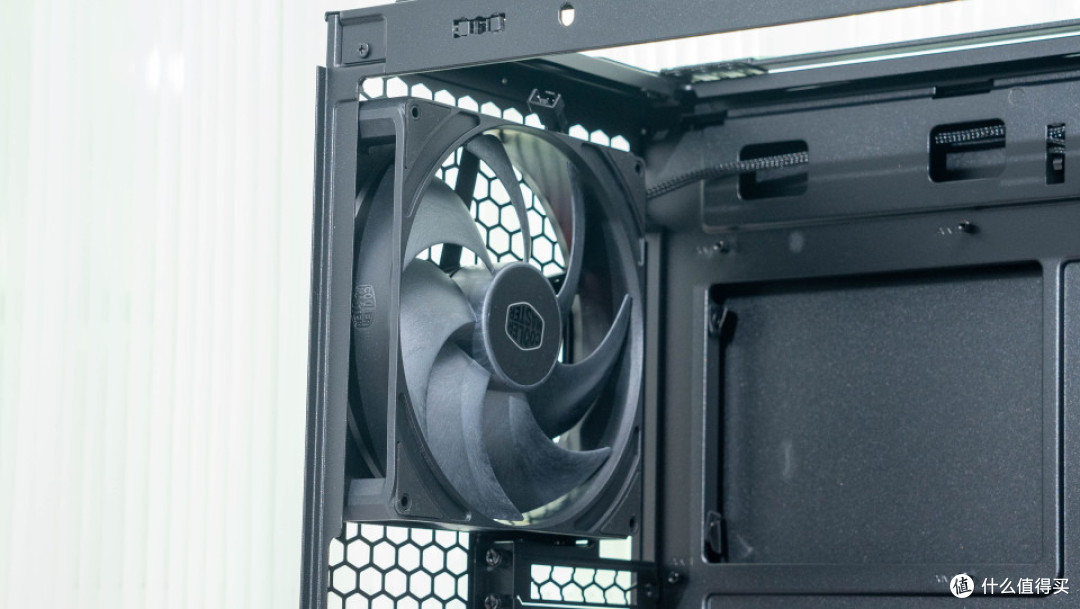

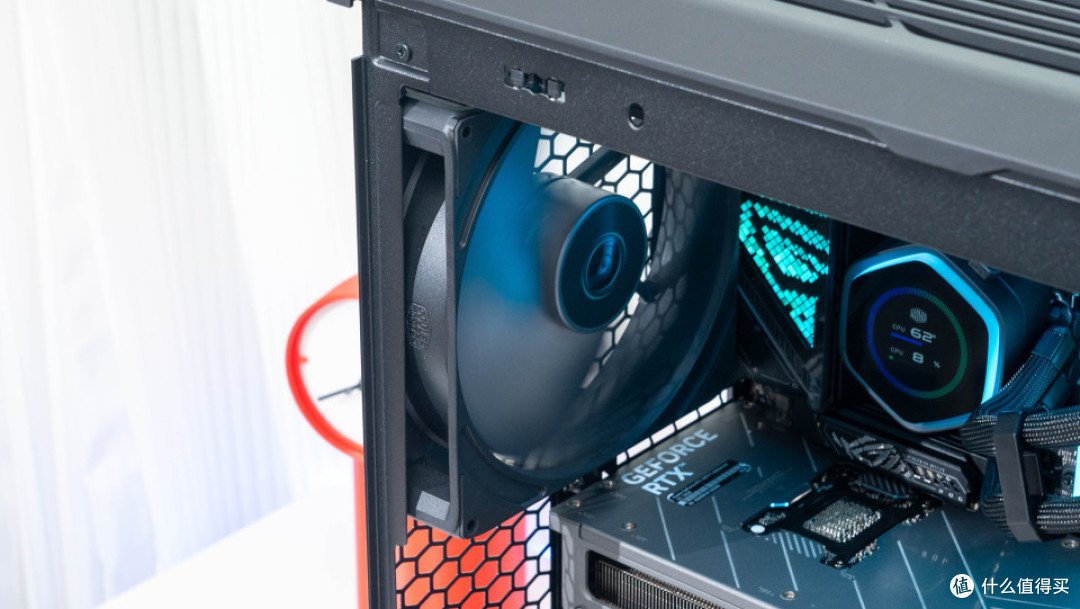

后置18cm风扇也是真的扩展，大尺寸风扇可以在低转速下就带来远超标准规格风扇的风量。

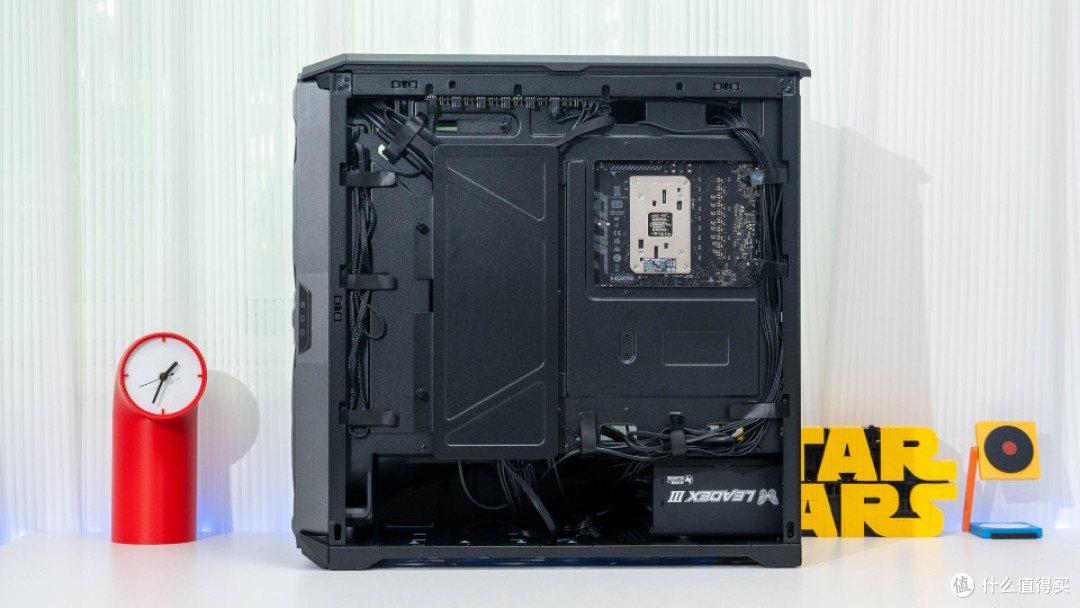

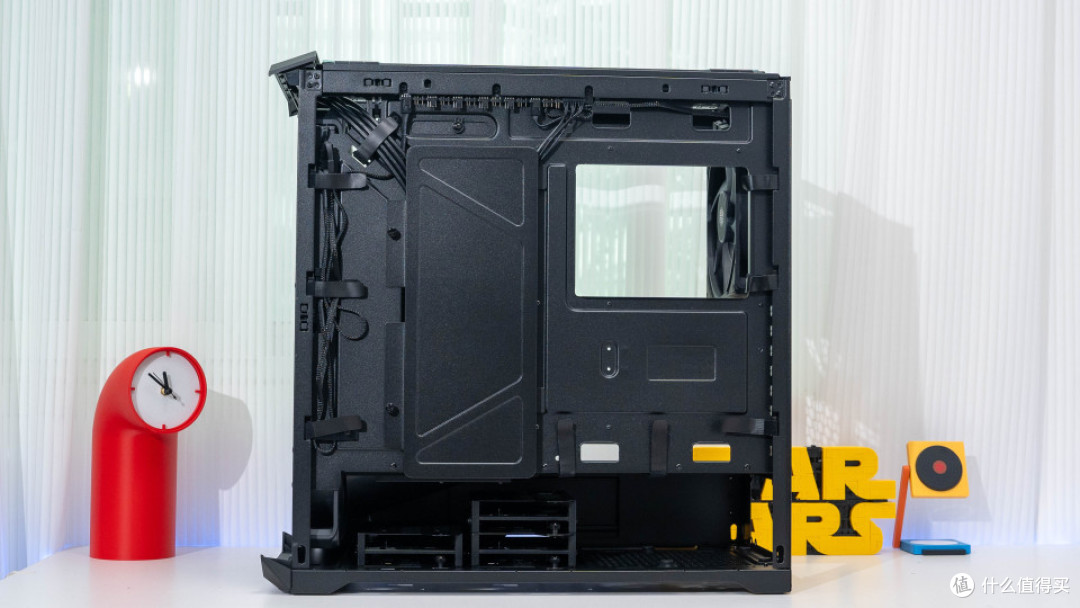

HAF II 500机箱背后理线一览，除了充足的理线空间之外，也提供了错层式的理线收纳空间，配合中央储线室可以更好的隐藏杂乱的线材。

硬件展示：

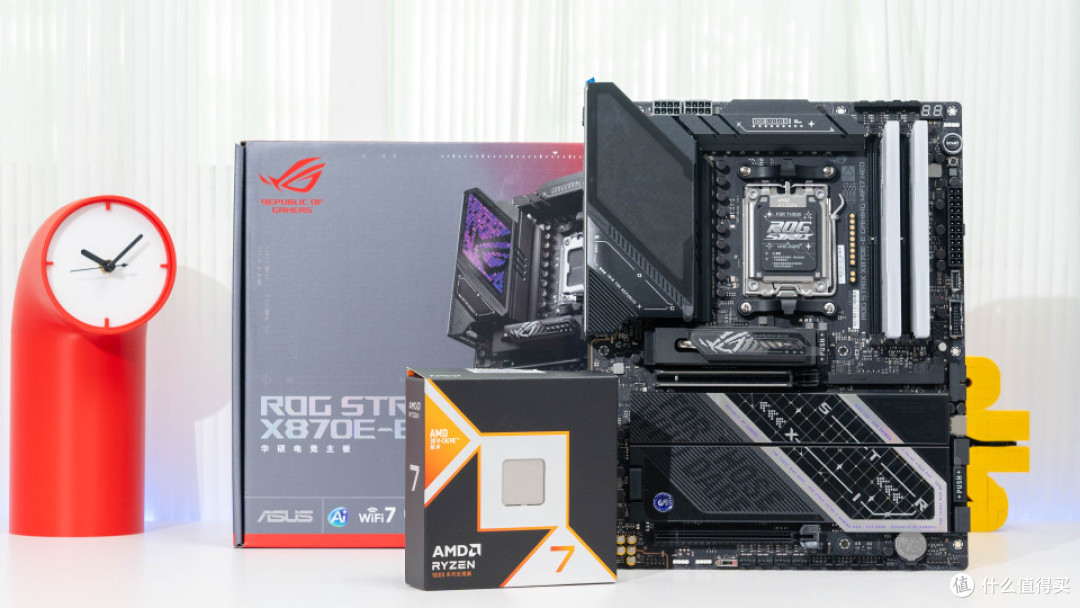

整套配置还是基于游戏出发，AMD R7 9850X3D与ROG STRIX X870E-E NEO的组合。主板是华硕刚刚更新的NEO系列，外观与配置上都做了升级。还加入了AIO POGO供电接口，可以方便搭配华硕水冷。

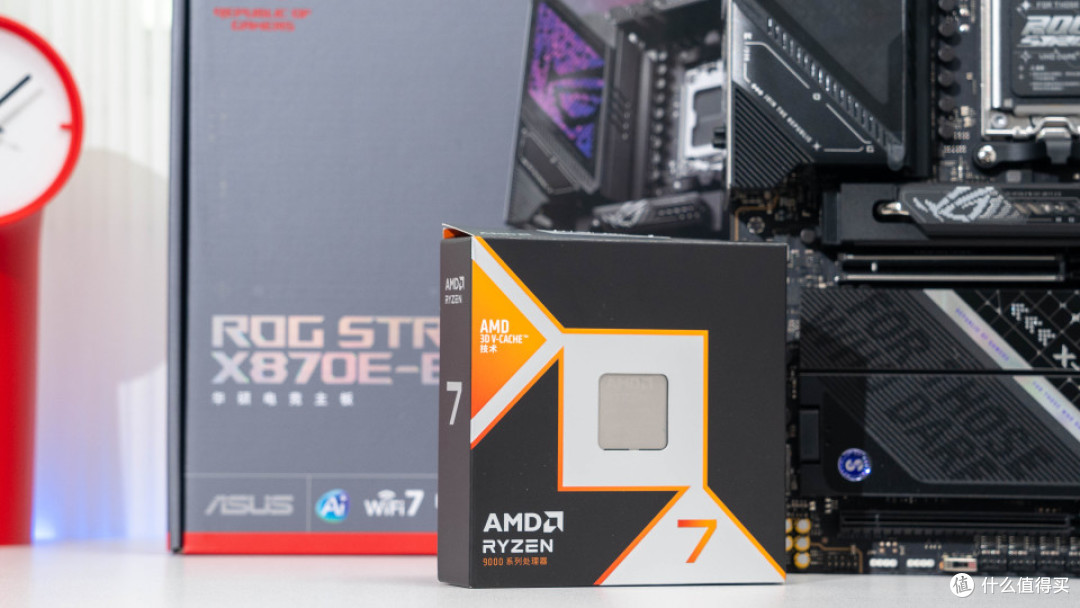

9850X3D最近价格便宜了很多，也因为硬件涨价处理器的价格真的越来越好了。

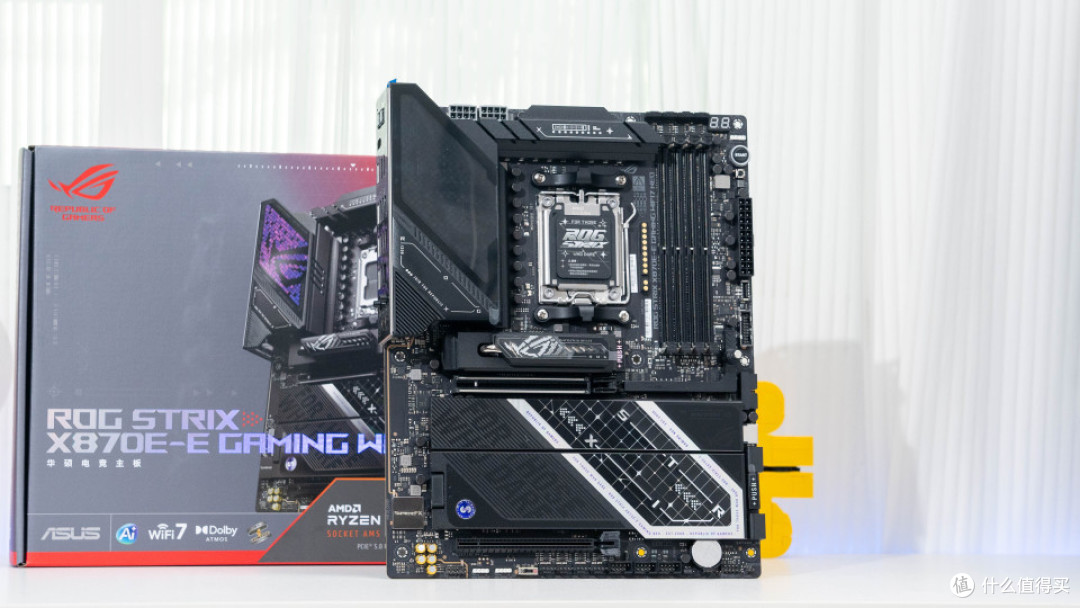

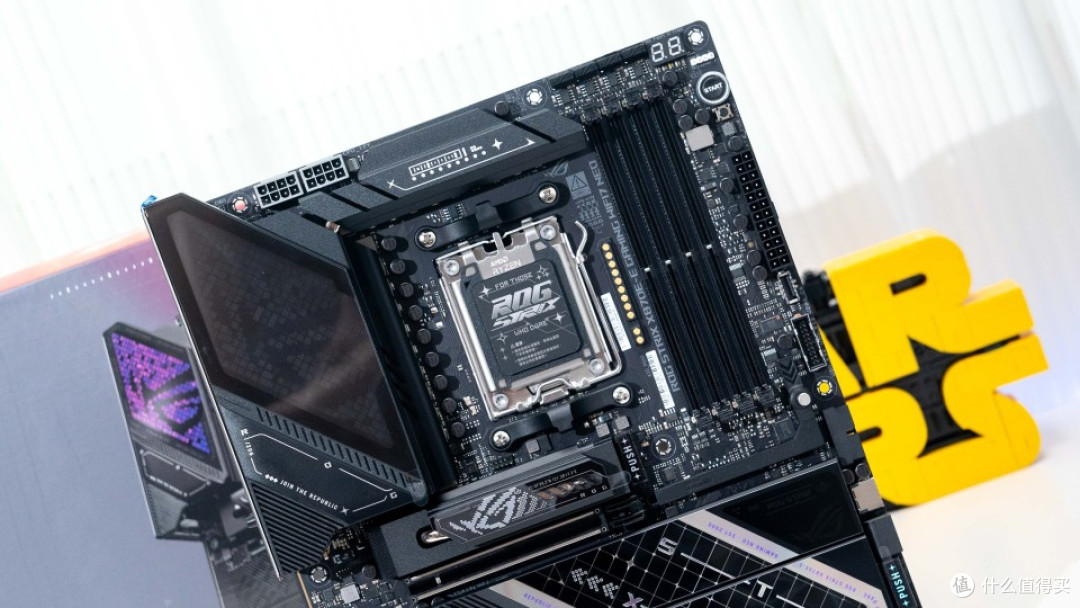

ROG STRIX X870E-E GAMING WIFI7 NEO 属于STRIX系列的旗舰了，在供电规格、内存支持高频率、散热装甲覆盖、PCB用料、存储扩展、USB扩展、网络配置方面都有着全方位的提升。

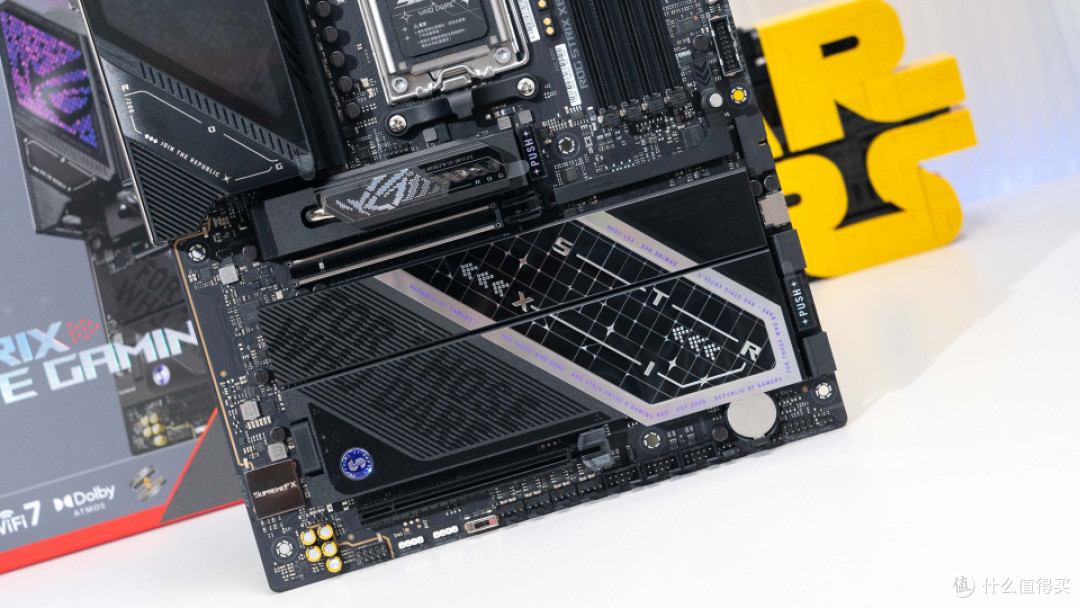

外观上相比之前的X870E-E在散热装甲上有了明显的变化，另外还加入了AIO POGO供电接口，可以方便搭配华硕无线水冷。采用 18+2+2 相供电设计，每相最大电流高达 110A，配备双 8Pin ProCool II 供电接口，能轻松驾驭旗舰级 AMD 锐龙 9000 系列处理器。

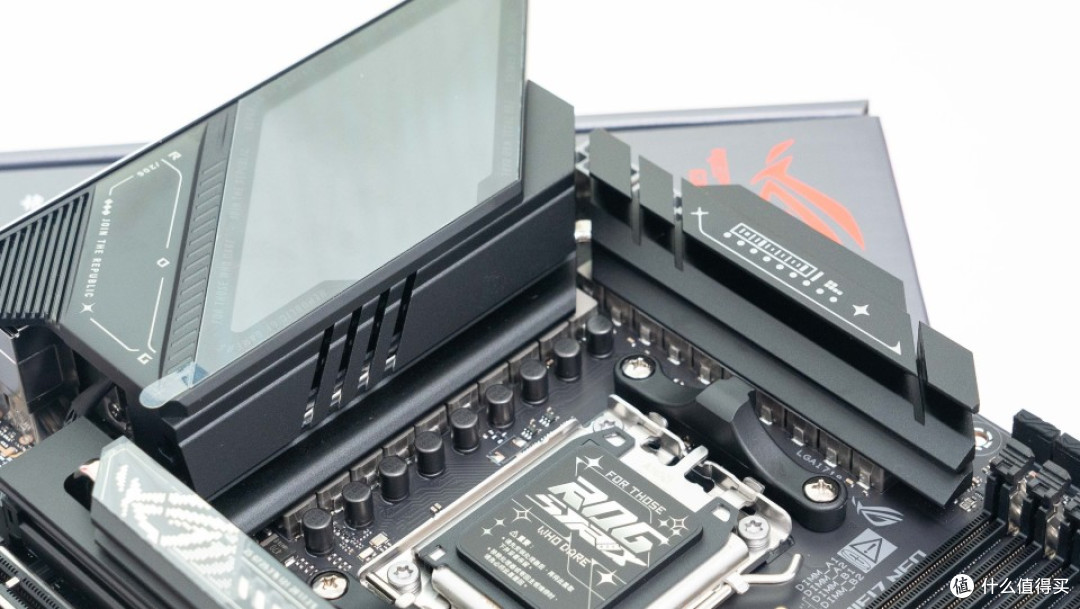

VRM 供电区域设计了散热装甲覆盖全面‌还支持 Polymo 动态灯效，兼顾散热与颜值。

一体式I/O+VRM散热装甲通过热管连接以提供更大的散热面积，高效导热垫延伸至电感区可加速降温。

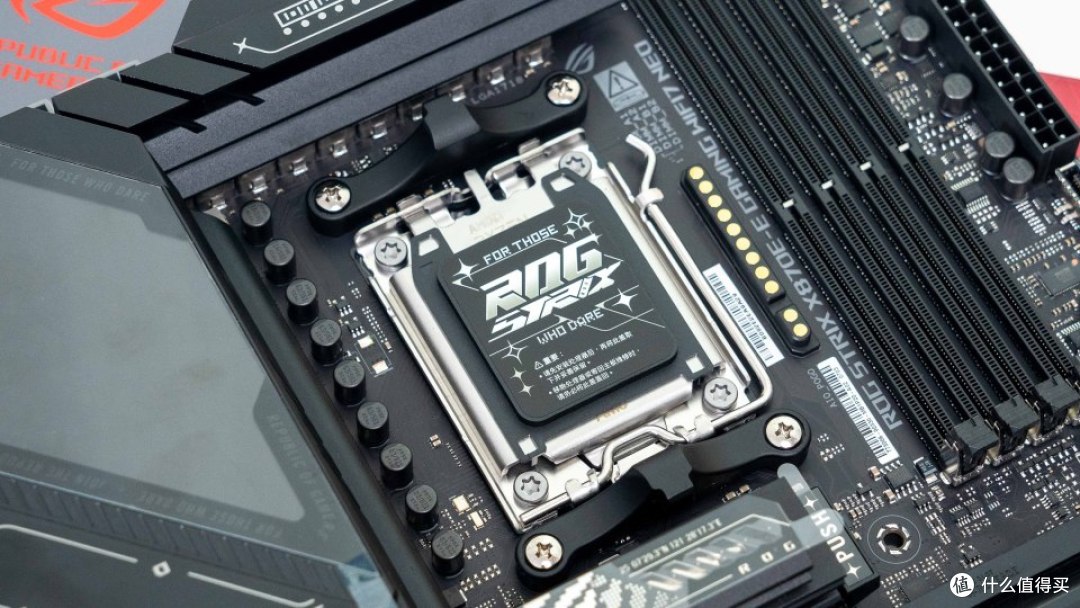

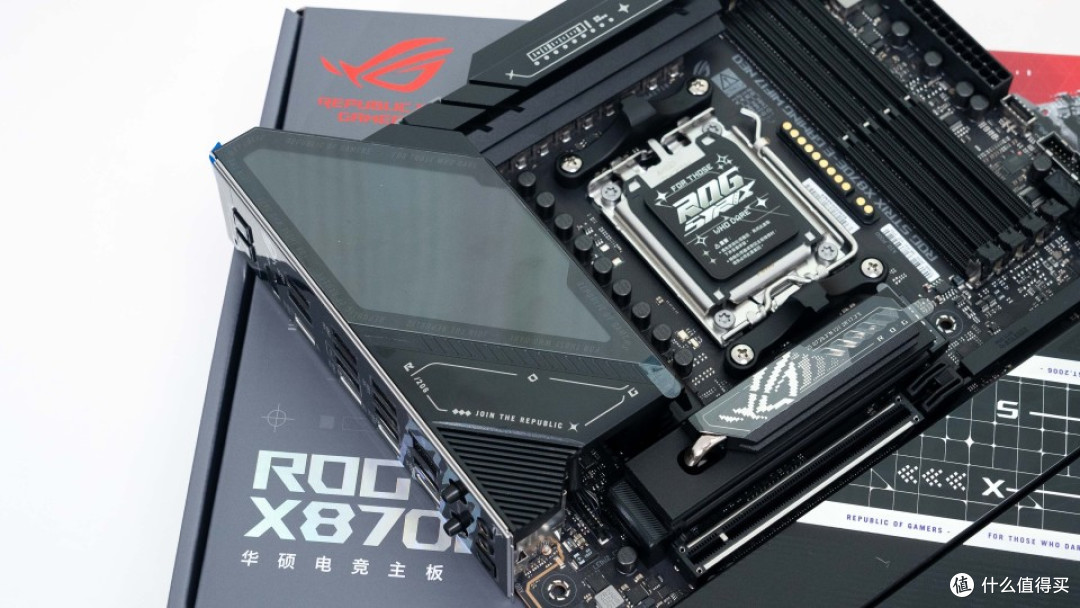

AM5盖板上的ROG STRIX 装饰。

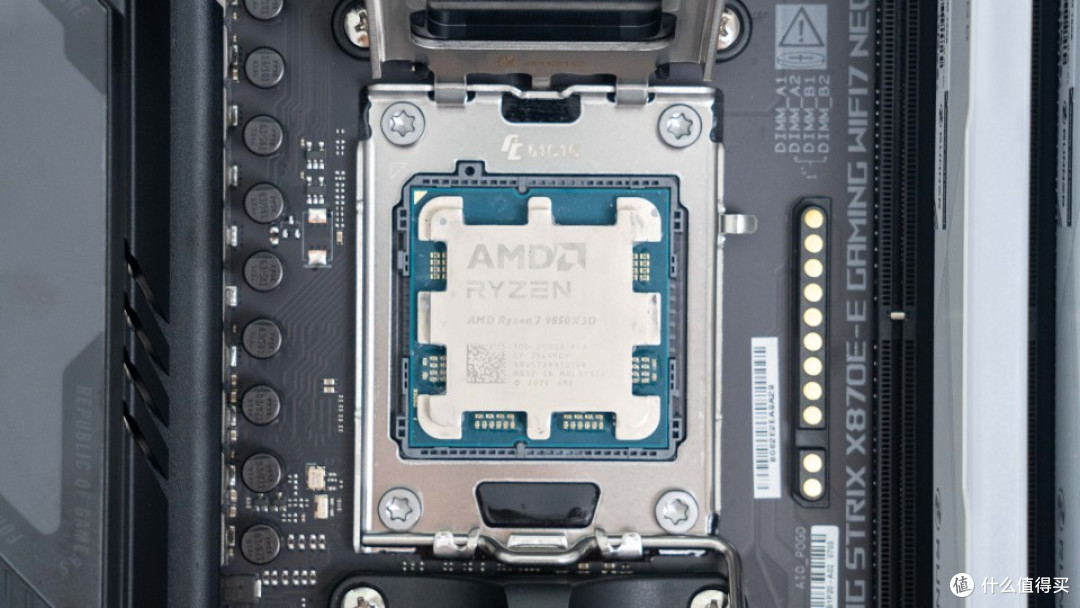

搭配9850X3D处理器安装效果。

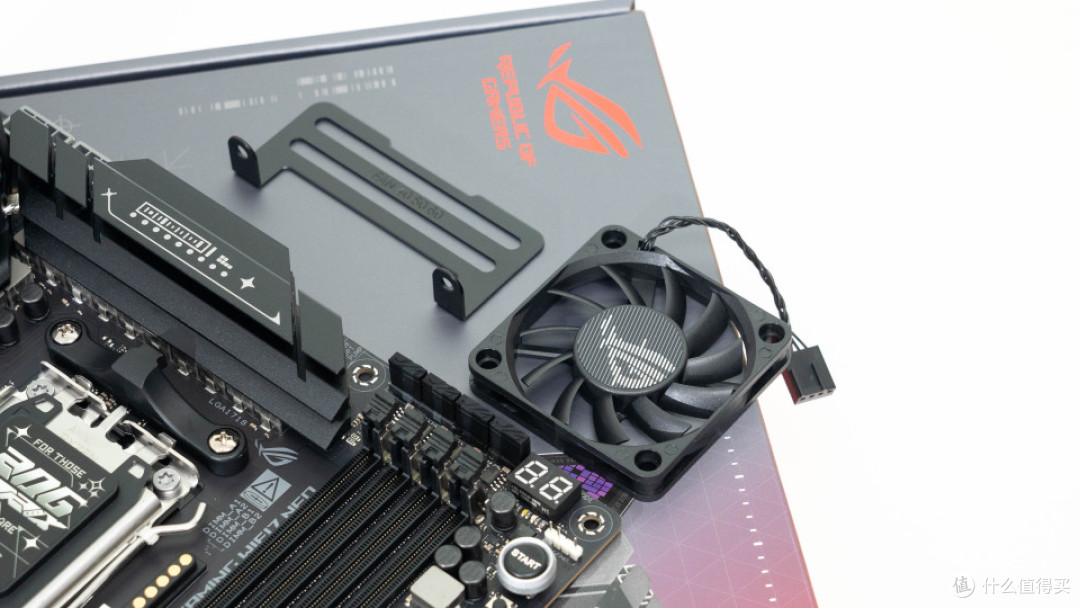

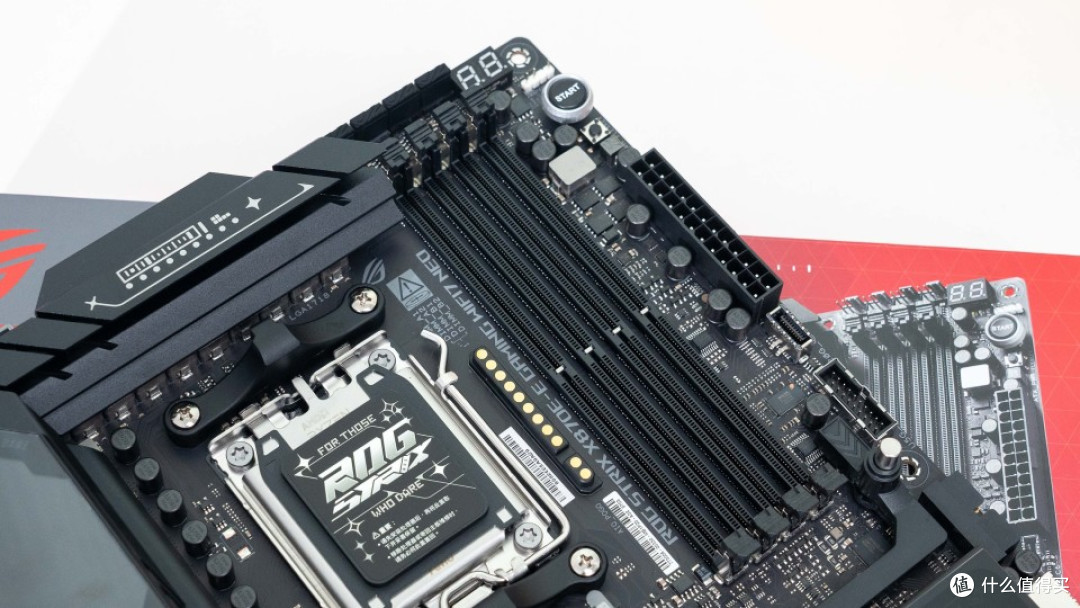

内存部分华硕也做了优化，NitroPath 内存技术通过缩短金手指针脚和走线路径可以增加讯号信减少干扰，同时也提升了内存槽的耐用性。搭配 AEMP3.0、DIMM FIT、DIMM FLEX 多项技术，内存频率可轻松超频至 9600MHz。同时还附赠ROG内存风扇。

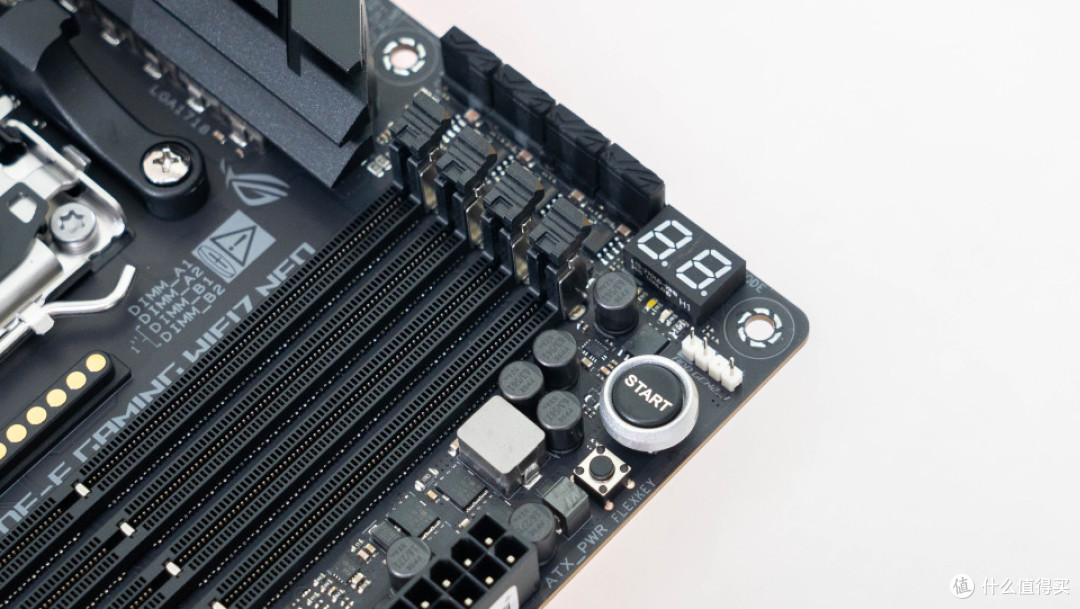

主板顶部的DEbug自检灯、LED侦错代码灯、开机键和重启键都在内存一侧。

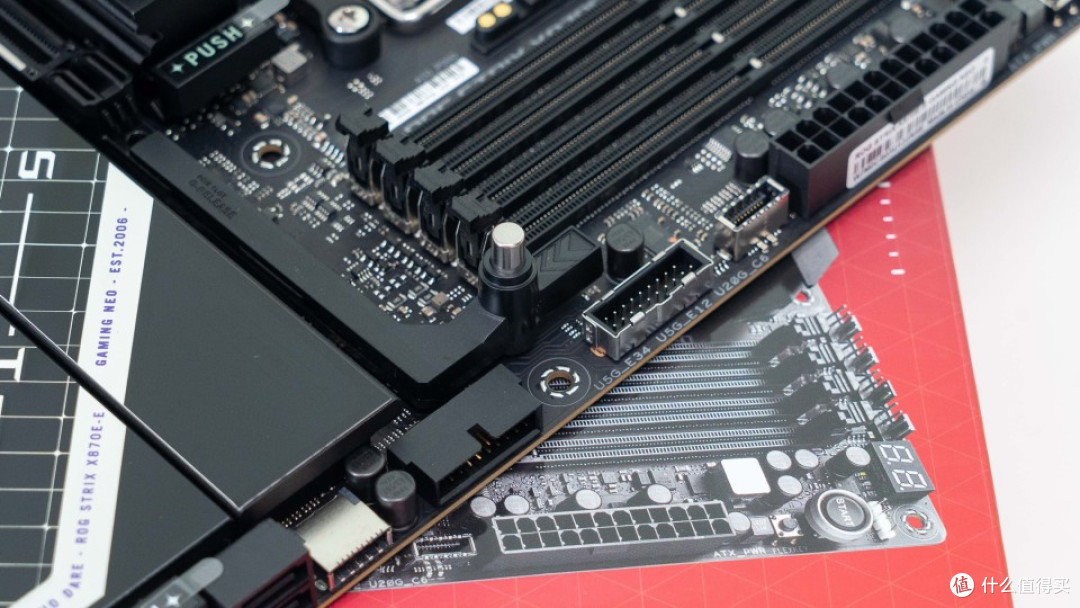

主板一侧提供了两个前置20Gbps Type-C接口插头，可以更好地满足ROG 太阳神焕新版机箱的前置扩展需求。另外前置USB 3.0接口也升级到了两个，其中一个前置USB3.0终于放倒了，这样插拔更方便了。

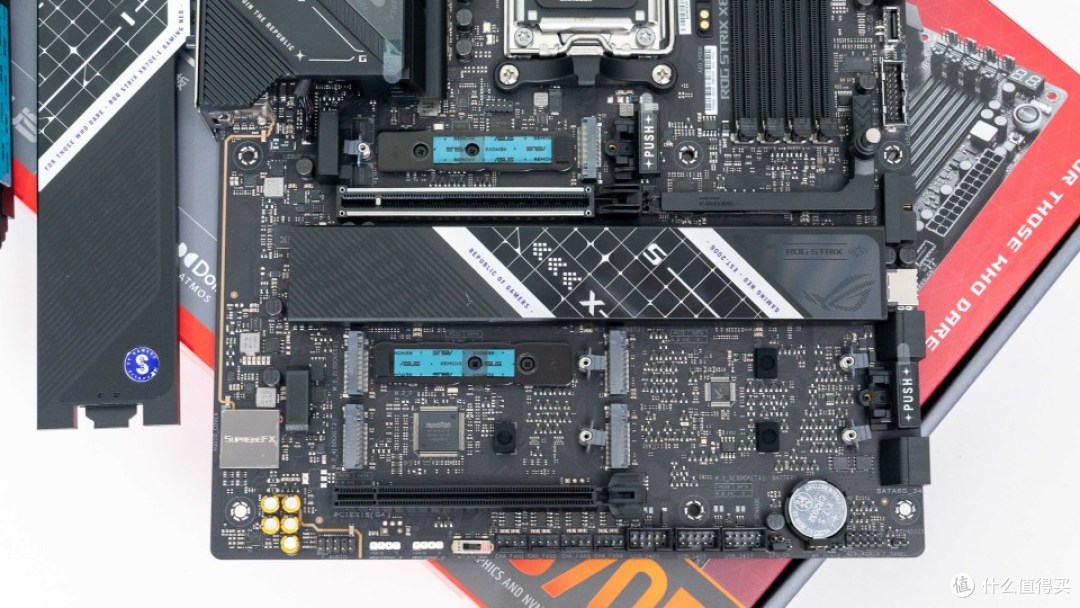

主板上两块M.2 SSD散热装甲都做了暗黑化的设计，而且都支持免工具快拆。

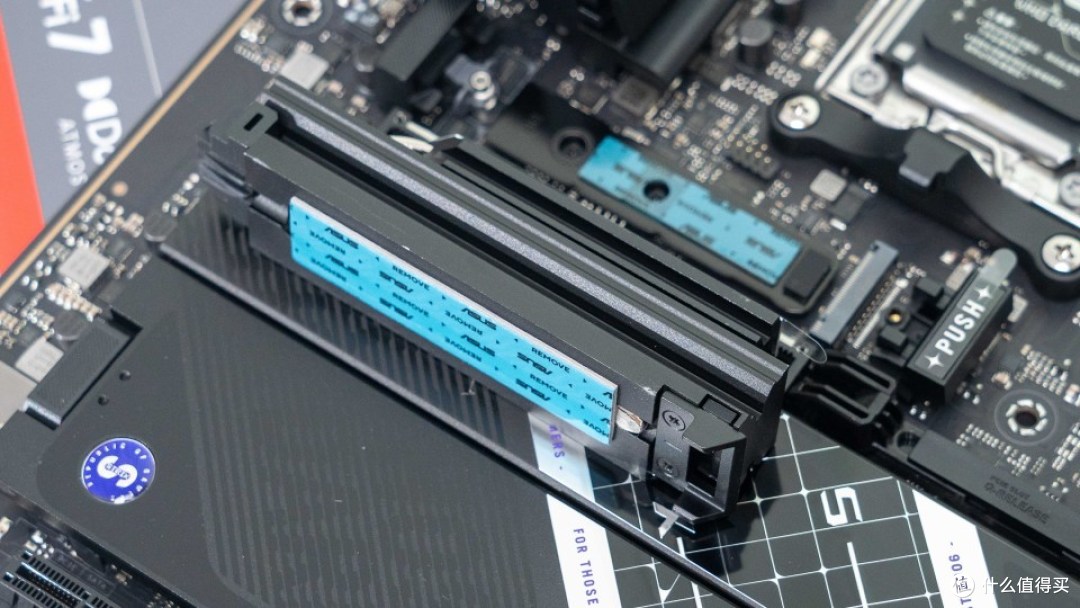

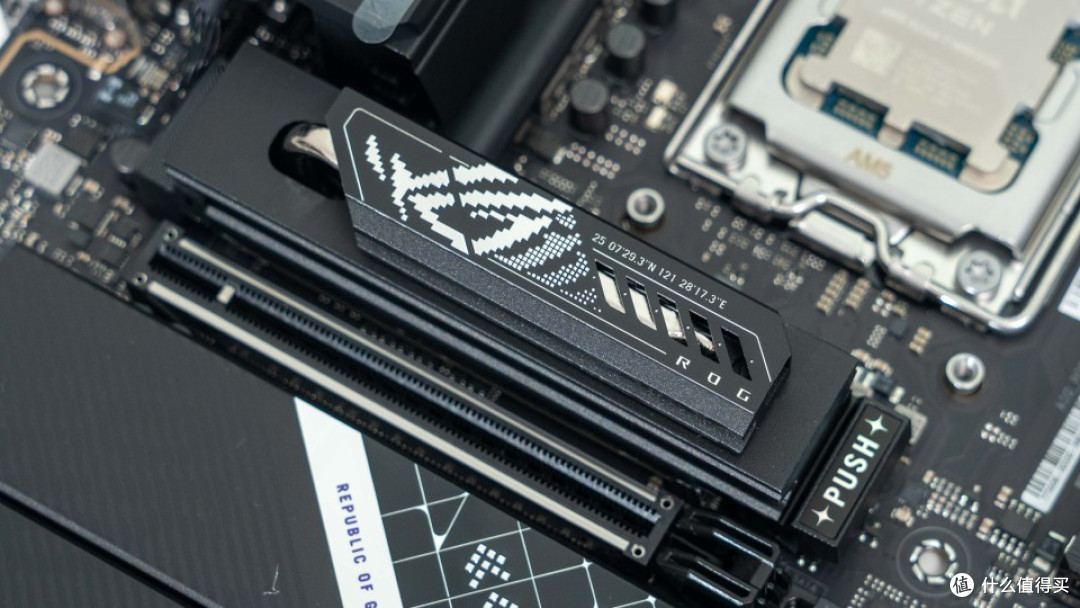

主M.2 SSD散热盔甲采用了免工具易拆卸设计，还加入了高效能热管可以很好地帮助PCIe 5.0 M.2 SSD散热。

上下双层金属散热片设计，上层导热还加入了高效能热管直触设计。

主板提供了超级多的5个M.2，其中两个为CPU 直出的PCIe5.0x4 M.2，另三个为芯片组直出的PCIe4.0x4 M.2。

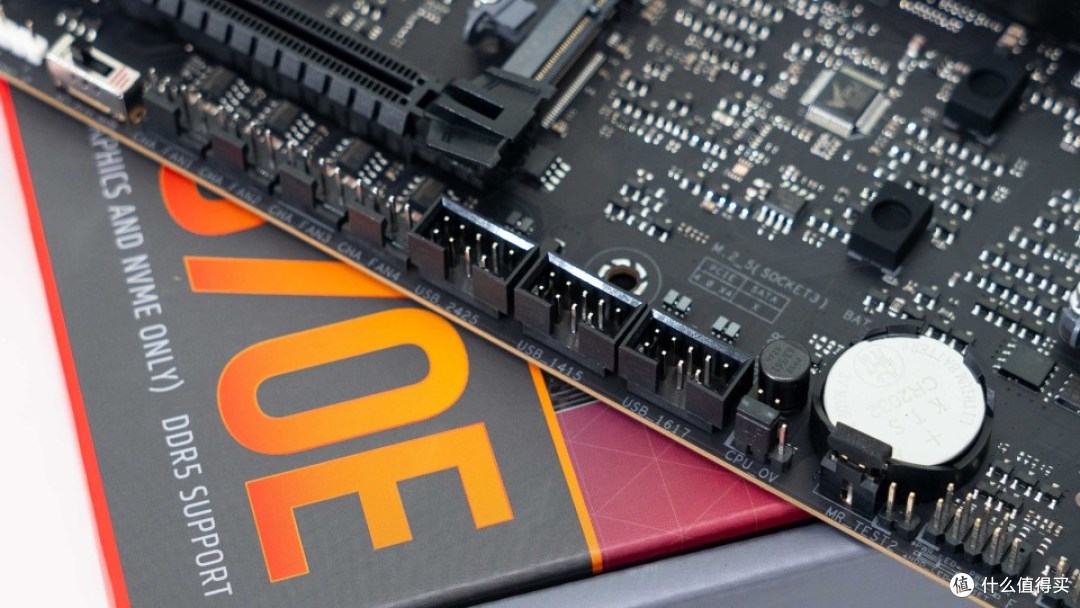

主板底部的扩展接口也足够丰富，比如传统主板多数只有两个内置USB 2.0接口，它则提供了三个。对于联力用户来讲，这一定是一个重大利好。

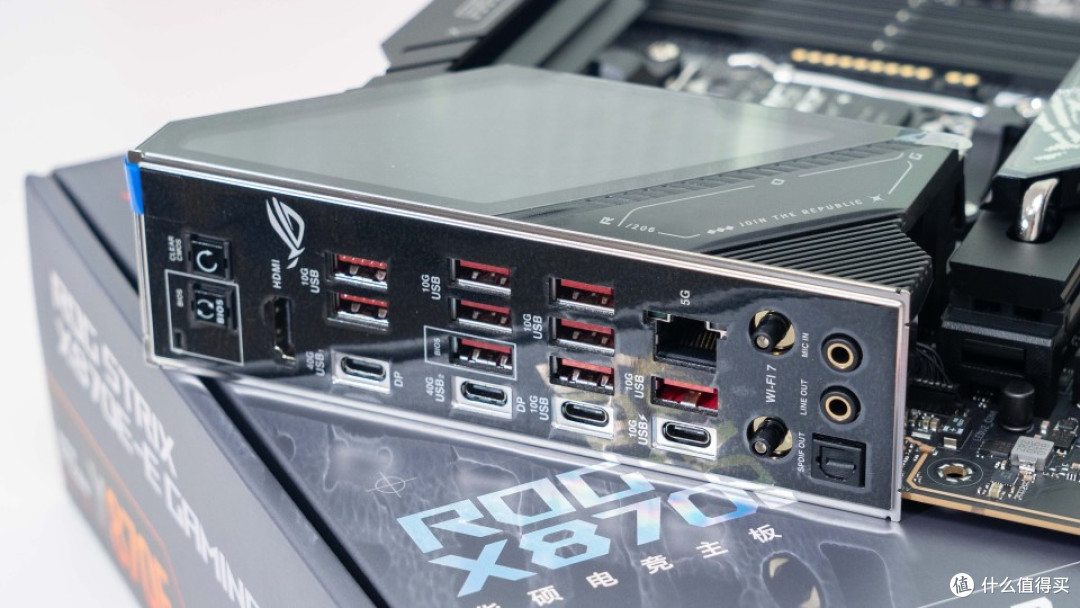

IO接口部分也是非常豪华，9个USB-A接口都是红色的10Gbps设计，另外还提供了4个Type-C接口，两个Type-C接口为40G USB 4设计，支持DP信号输出。另外还提供了一个5G有线网口，此外像是WiFi 7无线网卡自然也是标配了。

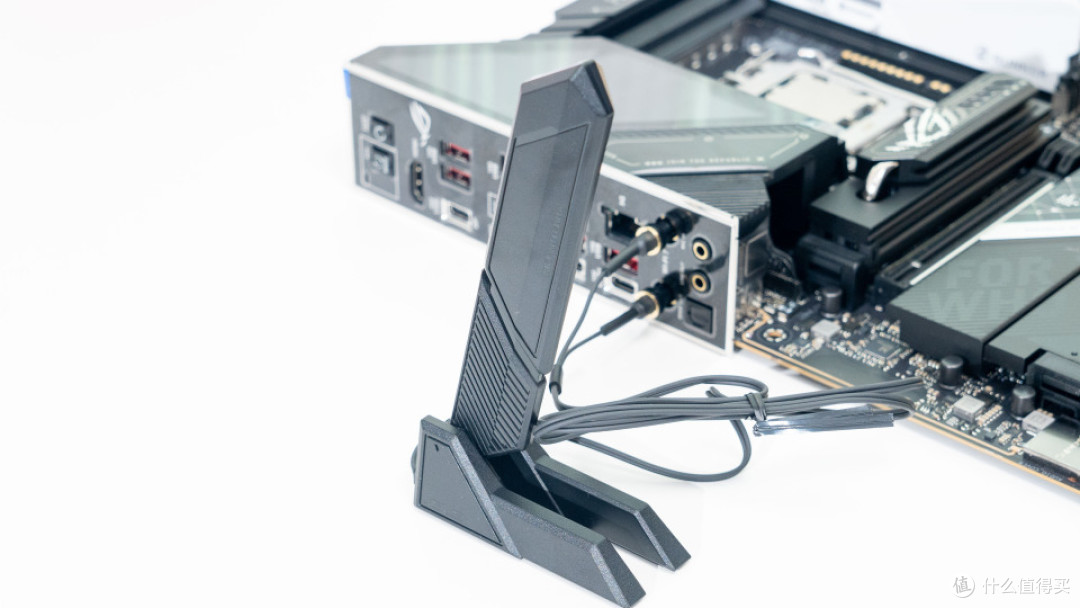

WiFi 7无线网卡接口采用了华硕最新的易拆式天线设计，安装使用方便。拥有64MB BIOS容量，更预装WIFI驱动，更方便。

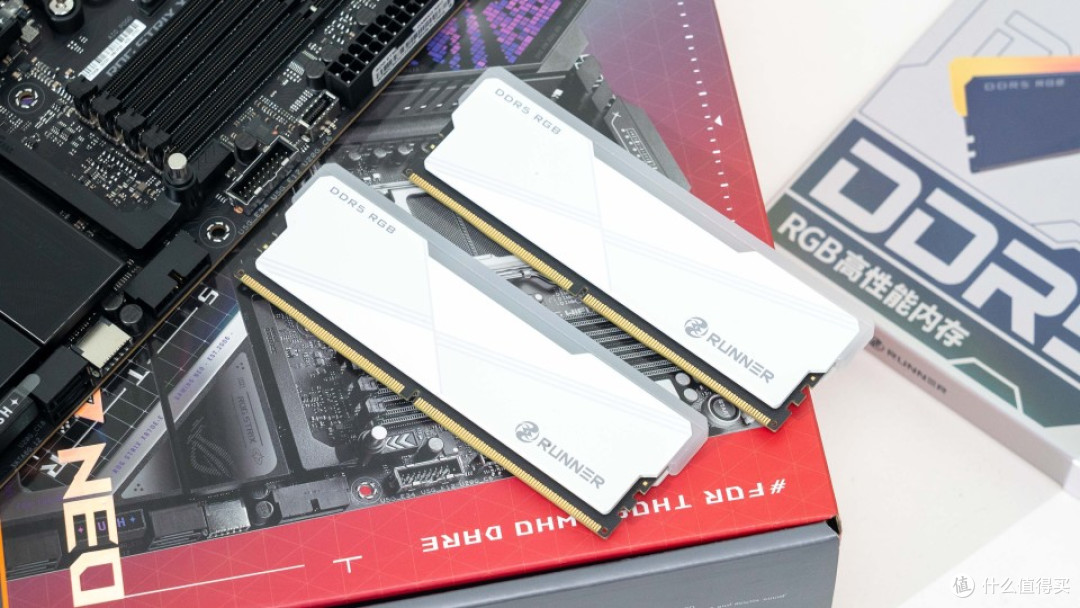

目前DDR5 内存价格也是有一定的波动，这里我选择的装机测试内容选择的是奔跑者（RUNNER）的炫跃RGB灯条，容量为16GB*2，内存频率为6000MHz。

单条16G容量，内存时序6000MHz CL-38-48-48-96频率与时序，电压 1.35V。

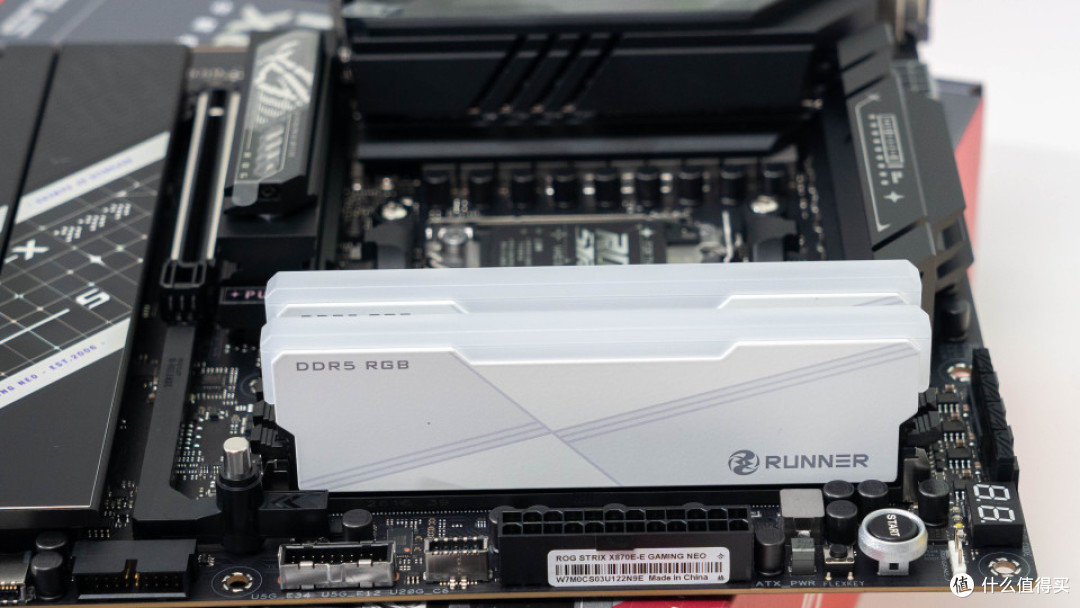

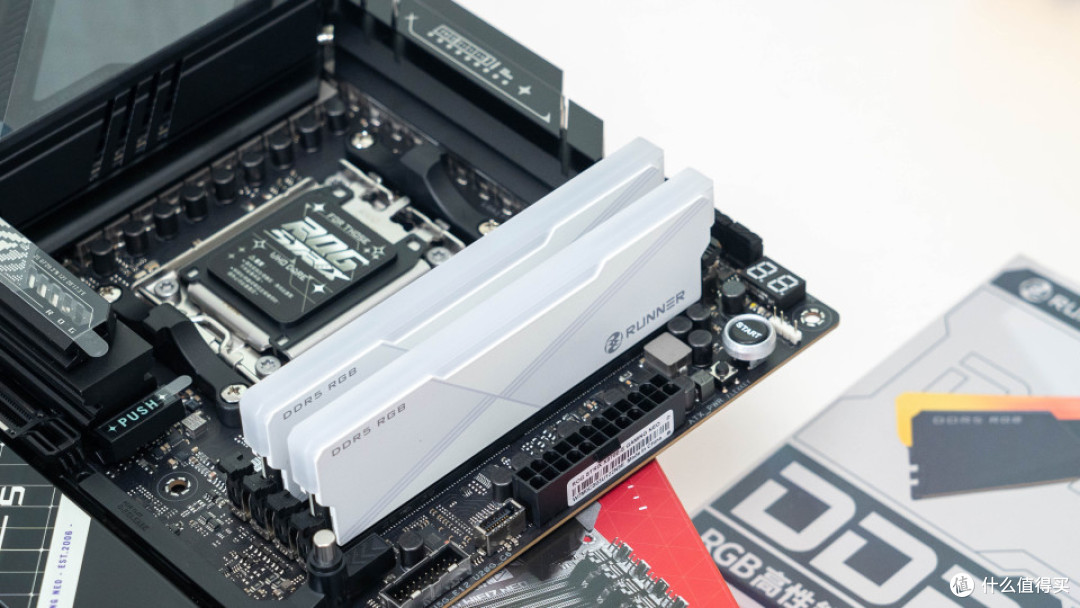

安装效果如图，默认推荐首选2、4插槽。

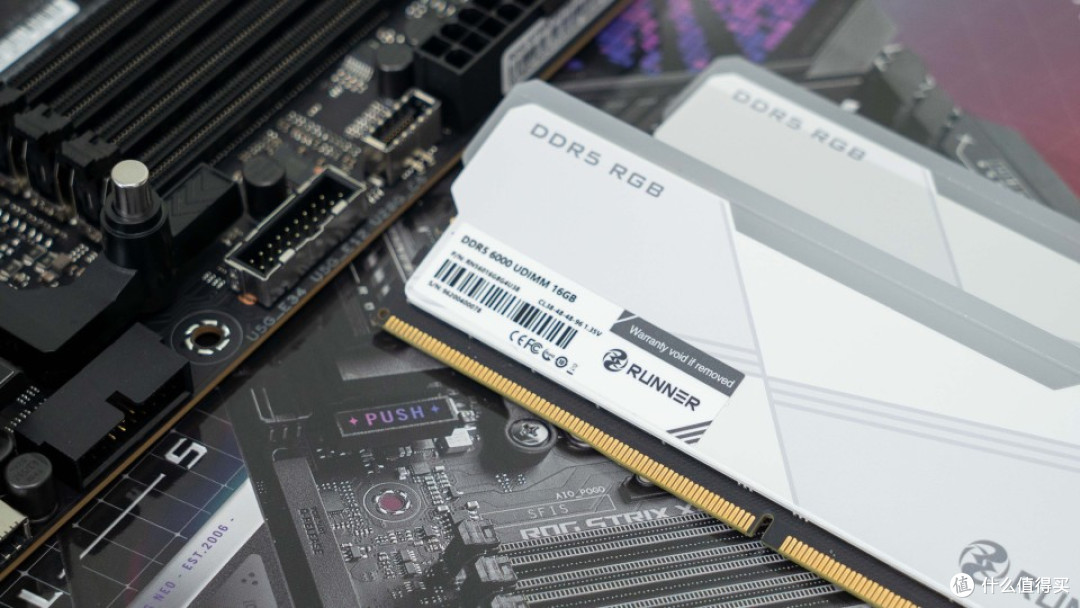

奔跑者（RUNNER）的炫跃RGB灯条有黑白双色可选，内存外观颜值还是不错的。而且是灯条设计，内存顶部设计了RGB灯带。

开头部分聊了HAF II 500了，这款机箱是我这几年来第一眼就相中的机箱了。你想想，一个ITX爱好者，一眼就看上了一款ATX规格的机箱是多么不容易。这款机箱的外观以及内部设计在最近的机箱产品中也是独特的存在了。

机箱尺寸为557×262×548mm，整体感觉大但是并不是巨大。可以选择放在桌面或者桌下都合适。夸张的风扇尺寸带来了良好的风冷装机体验，暗色的侧透玻璃设计也可以很好的展示内部硬件。

除了机箱正面与尾部的大尺寸风扇之外，机箱顶部依旧可以支持多种规格风扇的安装。

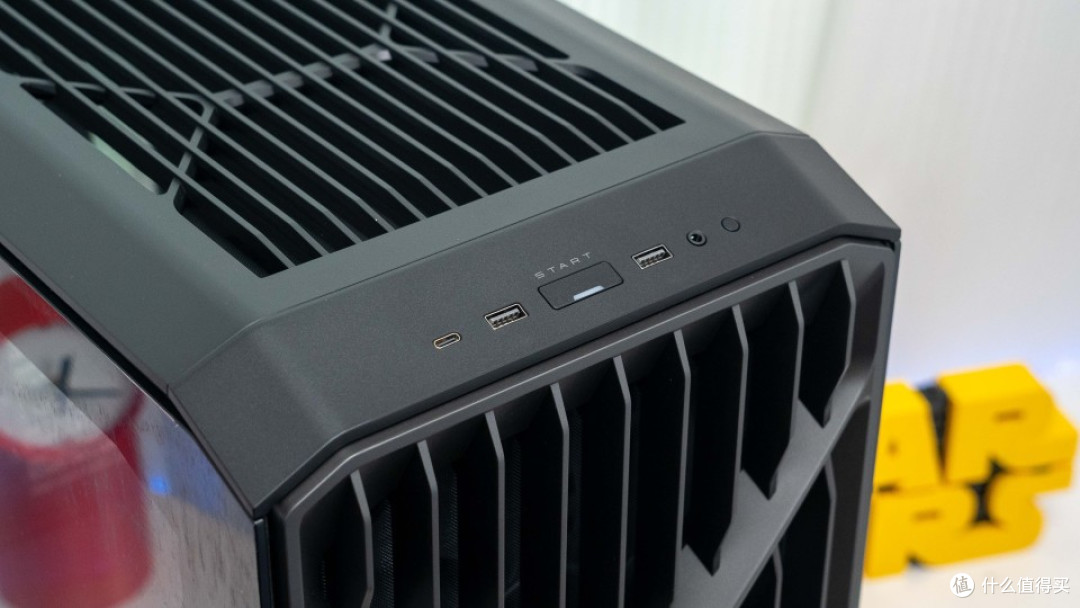

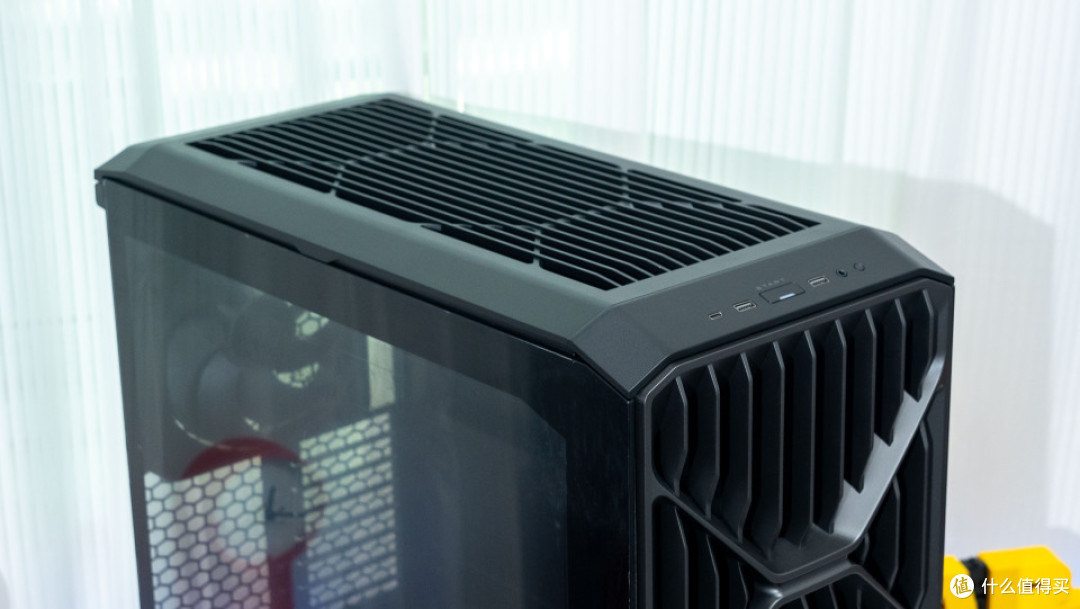

机箱IO接口集中前置顶部，配置了1个20Gbps的Type-C高速接口2个USB-A 5Gbps接口以及1组3.5mm二合一音频接口。

机箱出厂预装三颗旗舰级Mighty40系列加厚风扇，分别为前置两颗220*40mm F220大尺寸进气风扇、后置一颗180*40mm V180排风风扇，加厚扇体搭配大尺寸扇叶，前置单颗220mm F220风扇最大风量可达214.57 CFM，后置180mm V180风扇最大风量164.34 CFM，是整机高效散热的核心硬件基础。

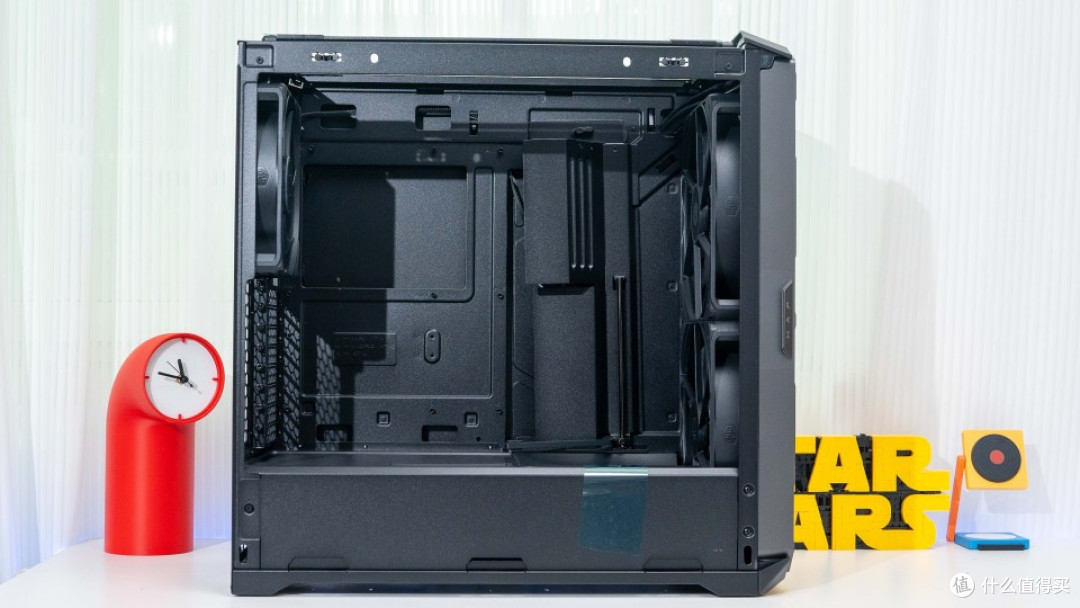

机箱内部支持最大E-ATX规格主板安装，提供了8个Pcie插槽。最大支持220mm高度的风冷安装，支持最长430mm长度旗舰级显卡安装。机箱顶部支持3颗120mm/140mm风扇、2颗160mm/180mm风扇，可兼容280mm、360mm常规冷排，同时支持2×180mm加宽360mm冷排。

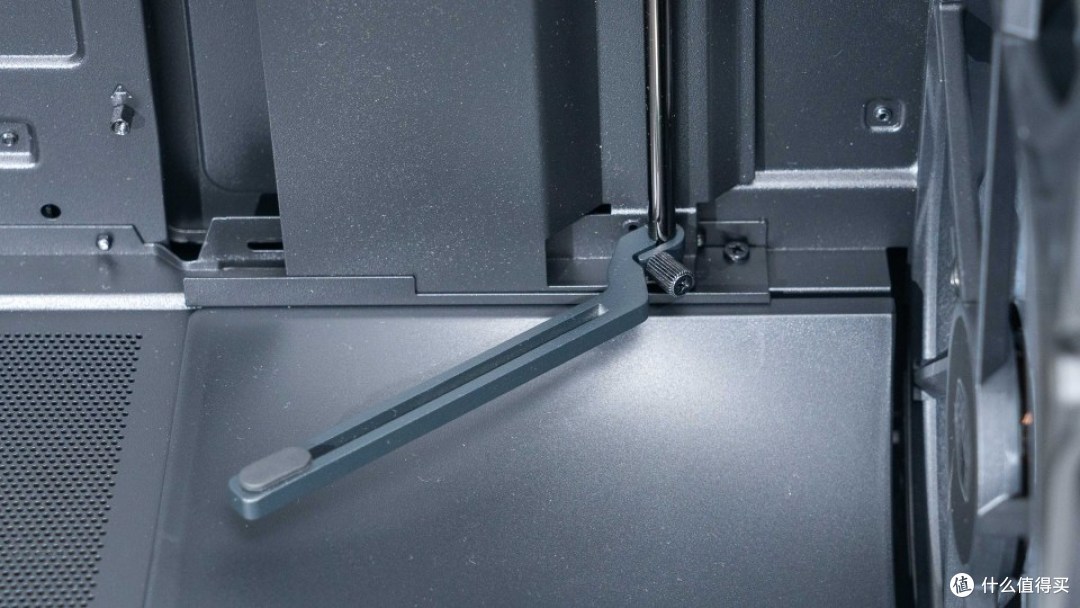

机箱内提供了可以上下调节的显卡支持，而且支持双显卡支撑。

机箱背后预留了充足的理线空间，并配置了魔术贴方便玩家理线。

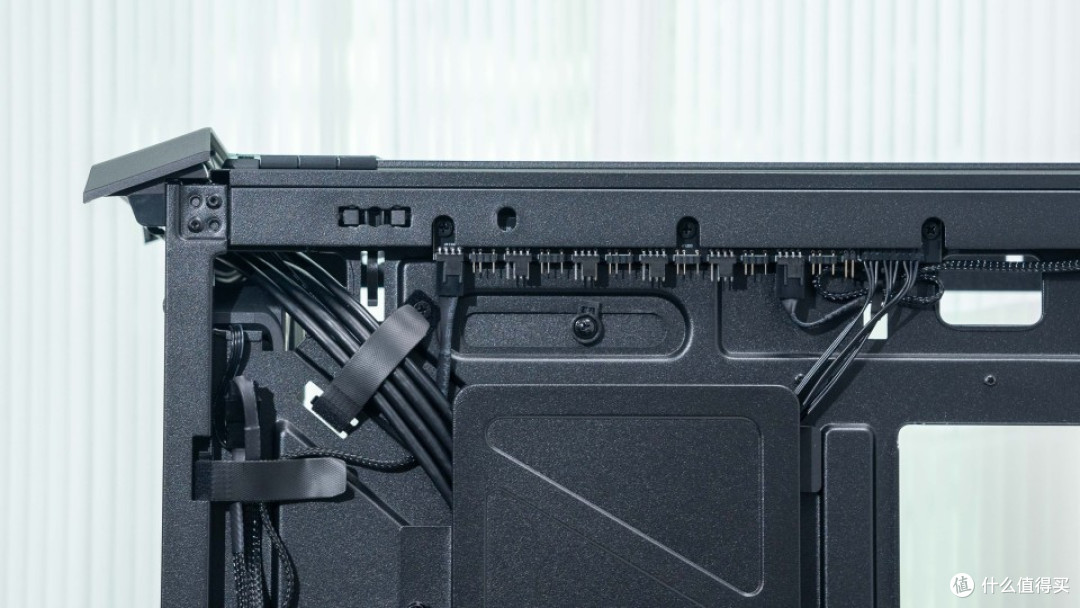

此外机箱顶部位置还提供了一个风扇与ARGB灯光集线器，可以额外提供6个PWM接口和6个ARGB接口。

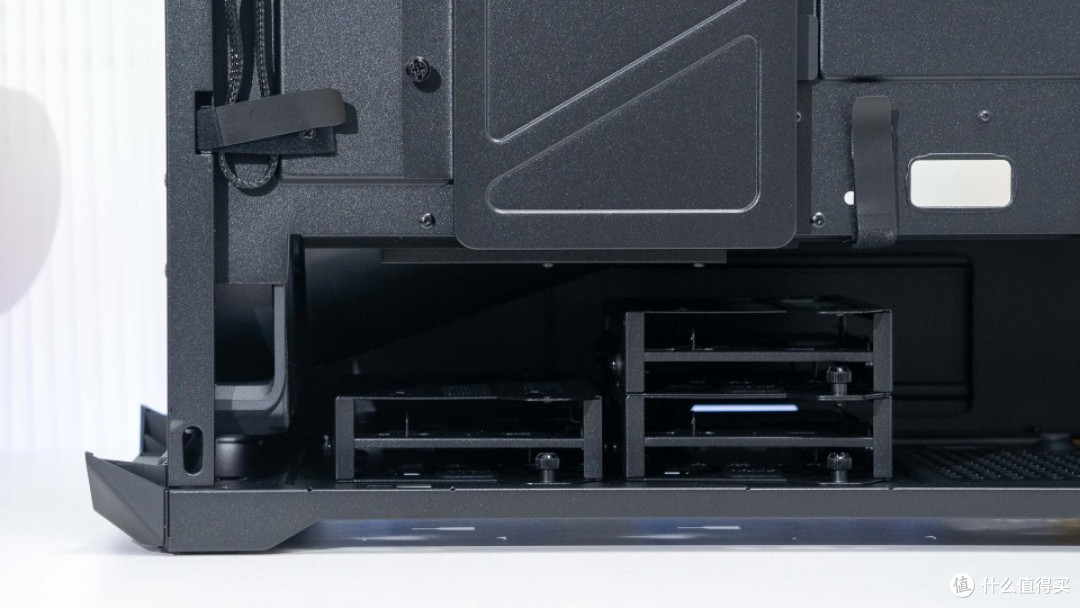

机箱底部提供了两个硬盘支架，而且考虑硬盘散热机箱正面的220mm风扇也可以照顾到机箱底部硬盘位的散热需求。

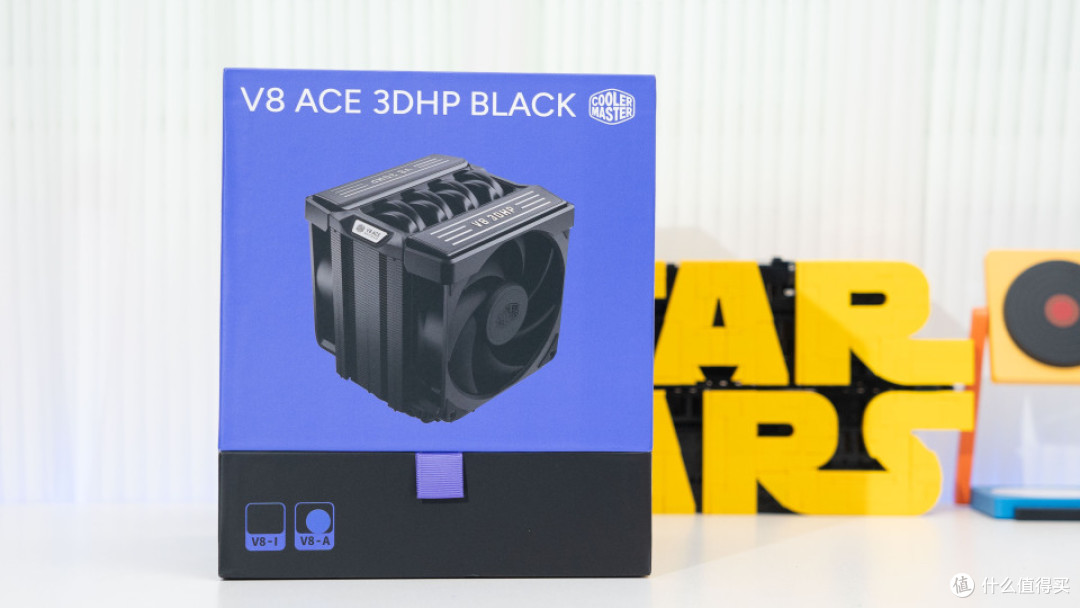

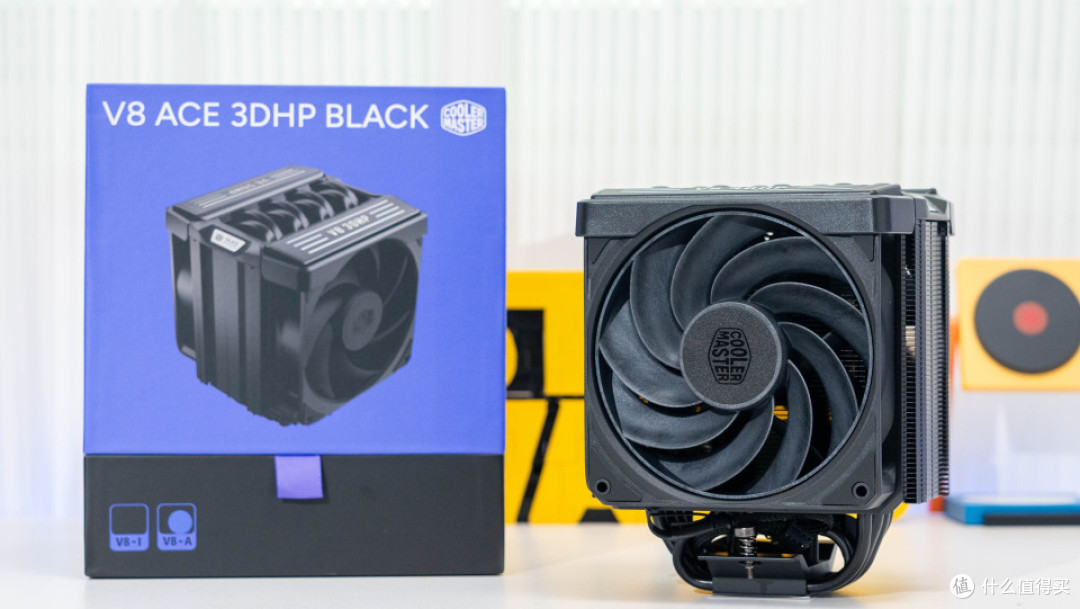

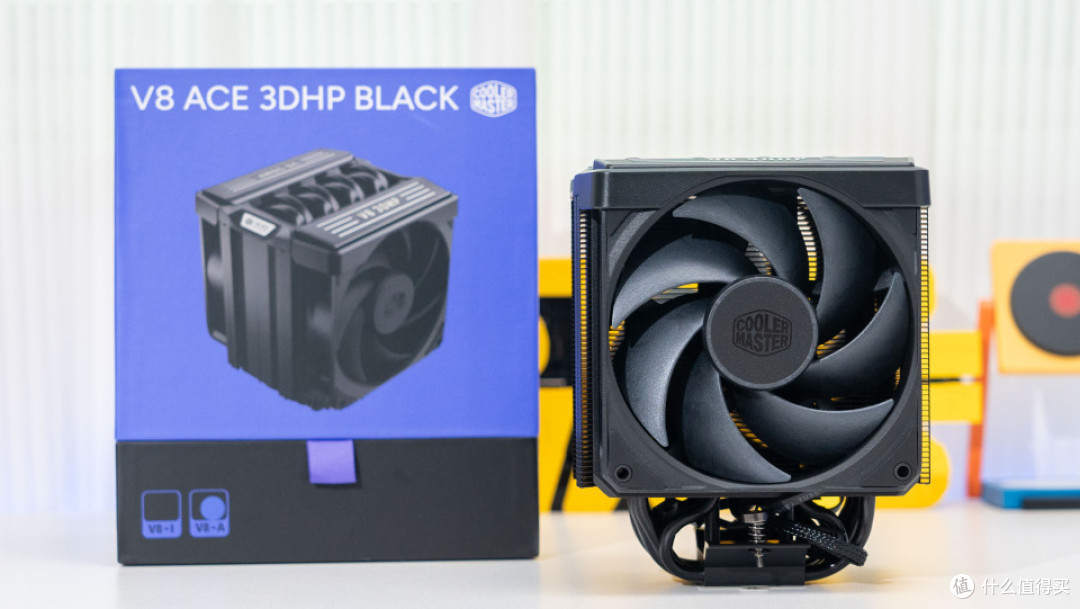

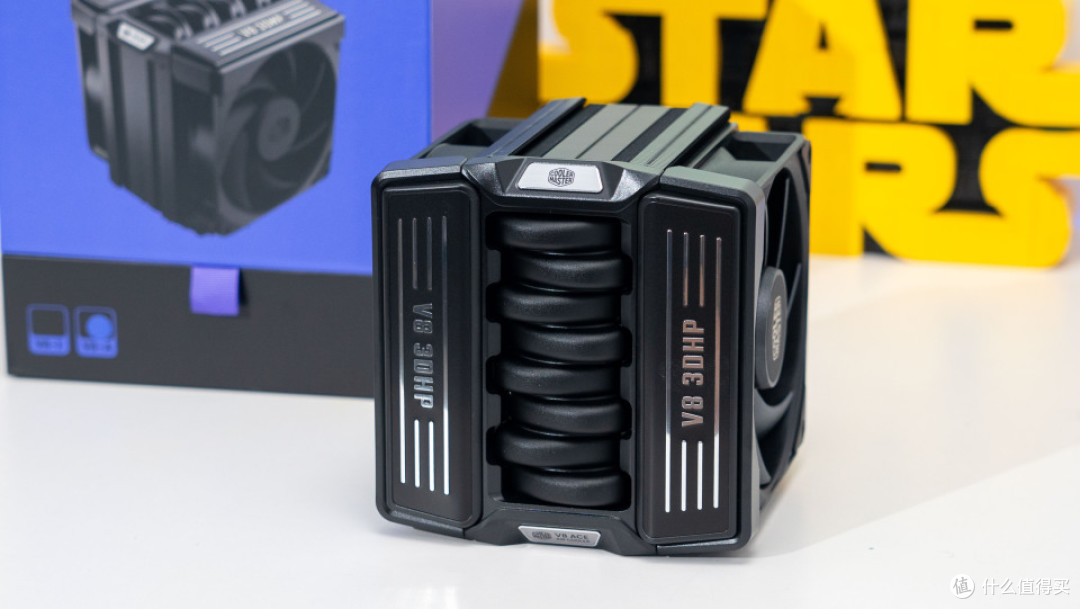

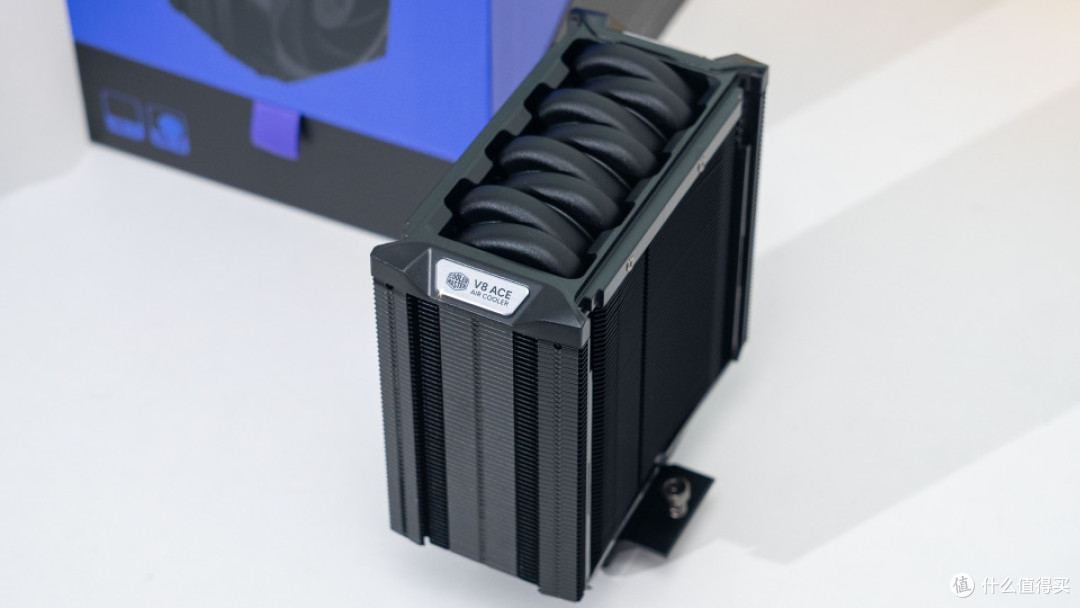

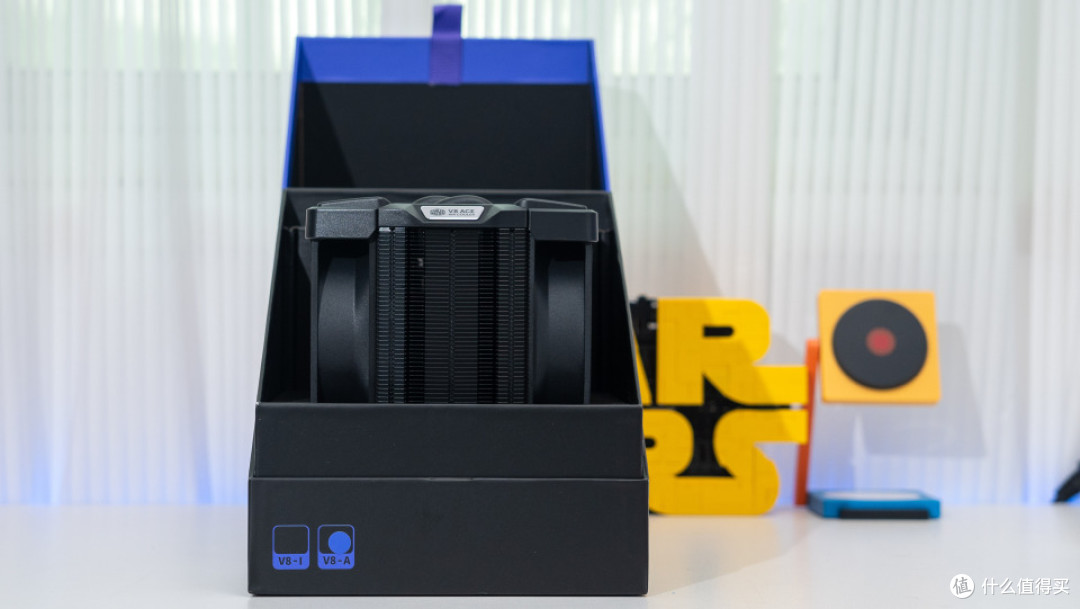

酷冷至尊这款V8 ACE 3DHP BLACK散热延续了经典的V型引擎设计，这次更新之后的版本甚至开箱时都具有不错的仪式感。

V8 ACE 3DHP在外观上巧妙将散热器主体顶部与两侧风扇设计成了V型引擎的造型，采用单塔双风扇设计。散热顶部两侧风扇区域顶部装饰了V8 3DHP字体。

配合反叶风扇让整体尺寸控制更合理，两把120mm风扇，风扇厚度30mm。两把风扇转速不同，正叶版本最高转速2500rpm，反叶版本最高转速为2050rpm。前置正叶风扇更侧重于静压穿过散热器鳍片，后置反叶则负责带走带有热量的空气。

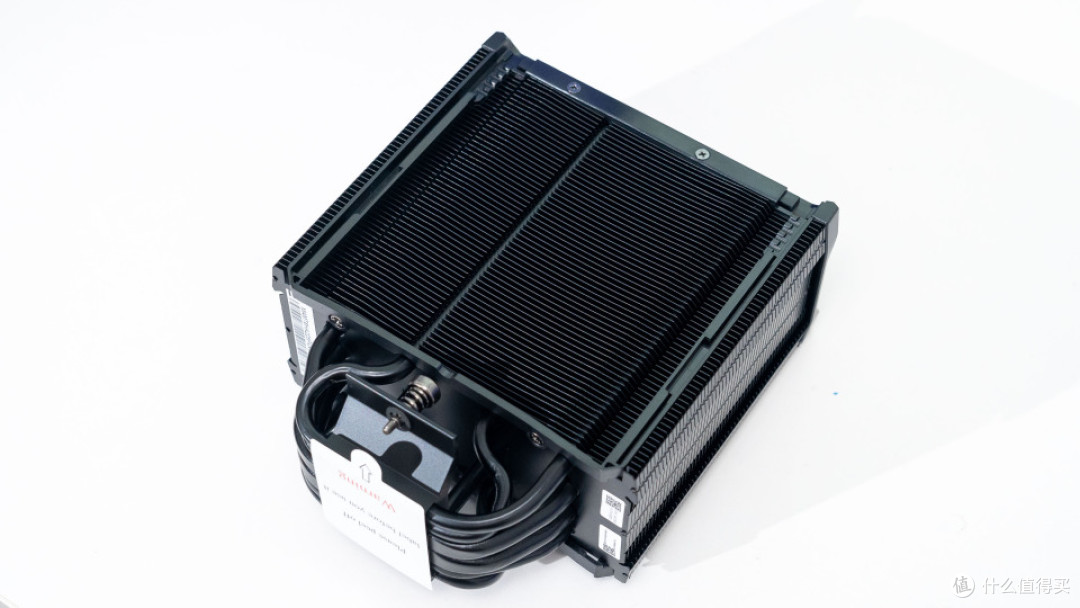

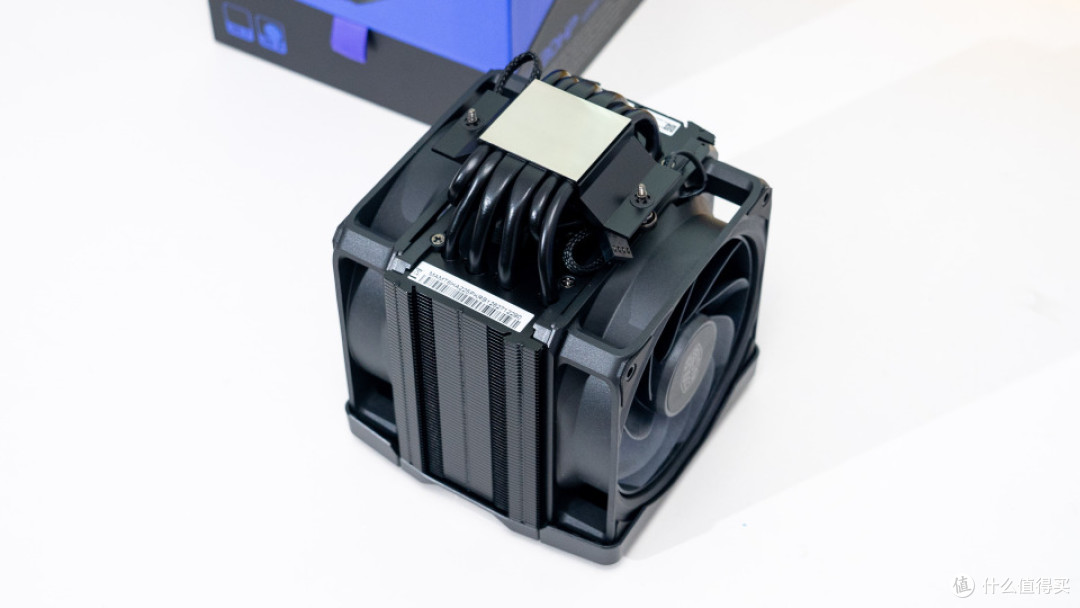

V8 ACE 3DHP BLACK 的 AMD 版本配备平整底板，针对 AM4 和 AM5 平台设计。散热器中共有六根热管，其中四根为 SCCHP，另外两根为 3DHP。底板表面并未处理为纯高光表面，两根3DHP热管垂直于铜底。官方介绍通过这两根3DHP热管能直接覆盖 CPU 核心热点正上方从而达到更好的帮助多AMD 多CCD版本的处理器散热的作用。

鳍片排列相对紧密，这可以提供更大的热传递表面积，但也会增加气流阻力。因此，使用两把 30 mm 厚风扇必须与鳍片组的设计直接联系起来考量。

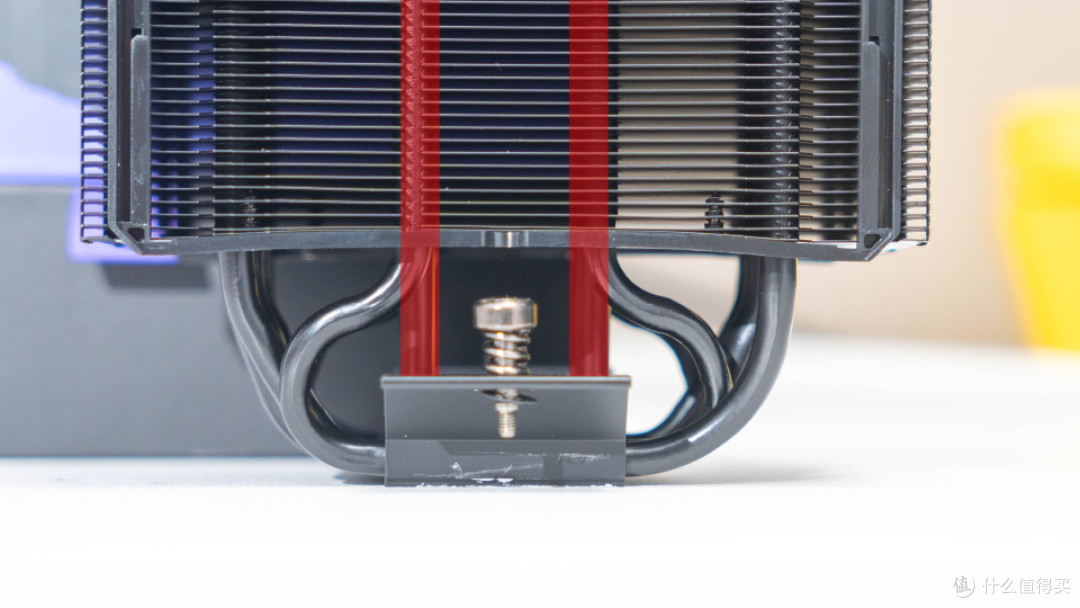

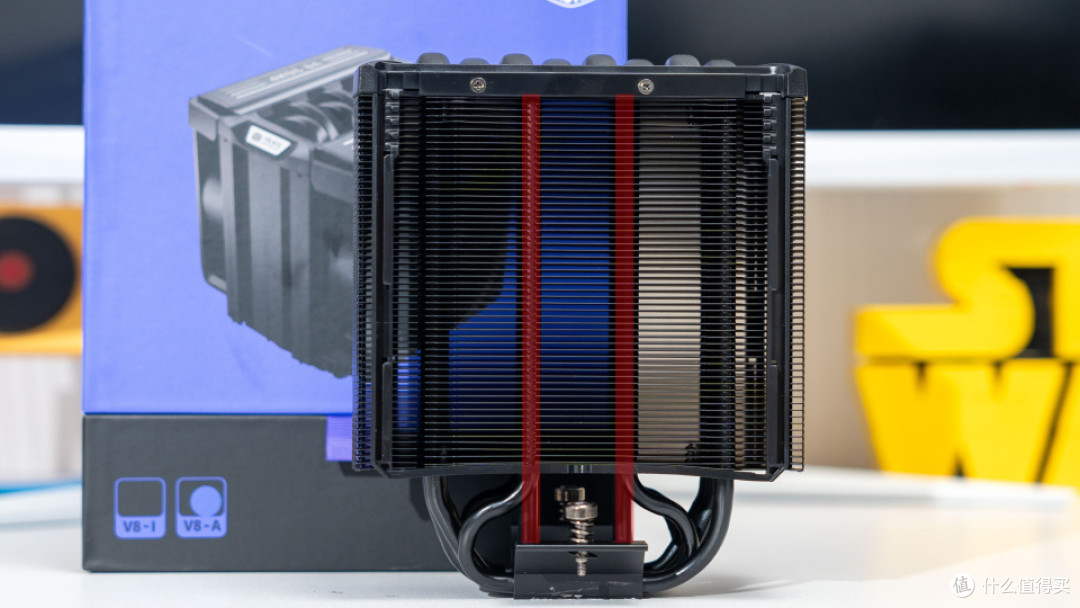

两根 3DHP 热管在这一结构中占据特殊位置。它们增加的几何结构旨在从热源区域建立另一条热传导路径。下图手动打了红色阴影的部分就是这两根3DHP 热管，这也是它与传统风冷不同的地方。

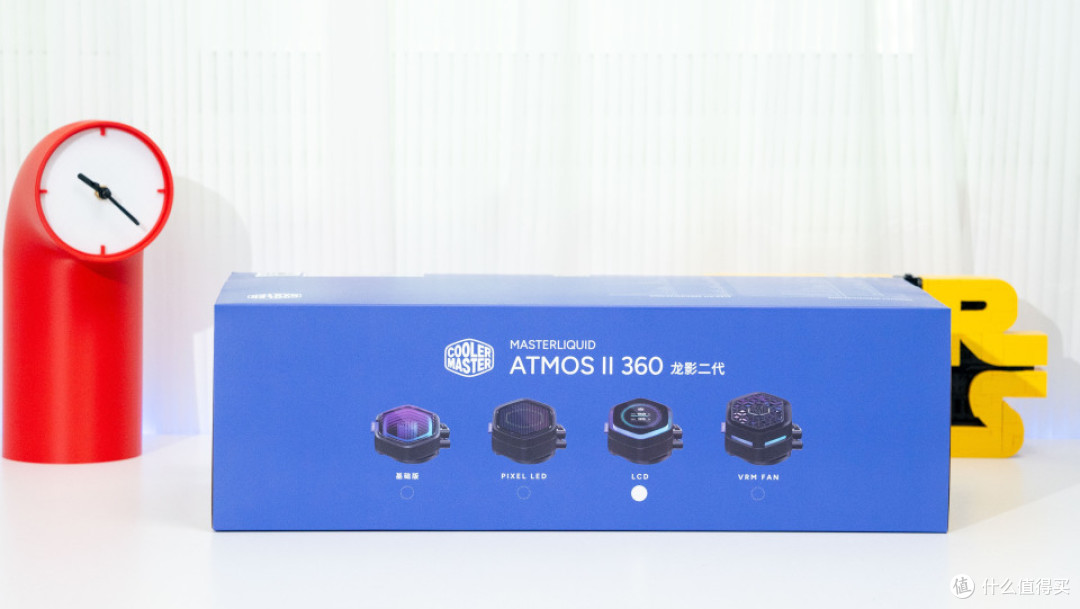

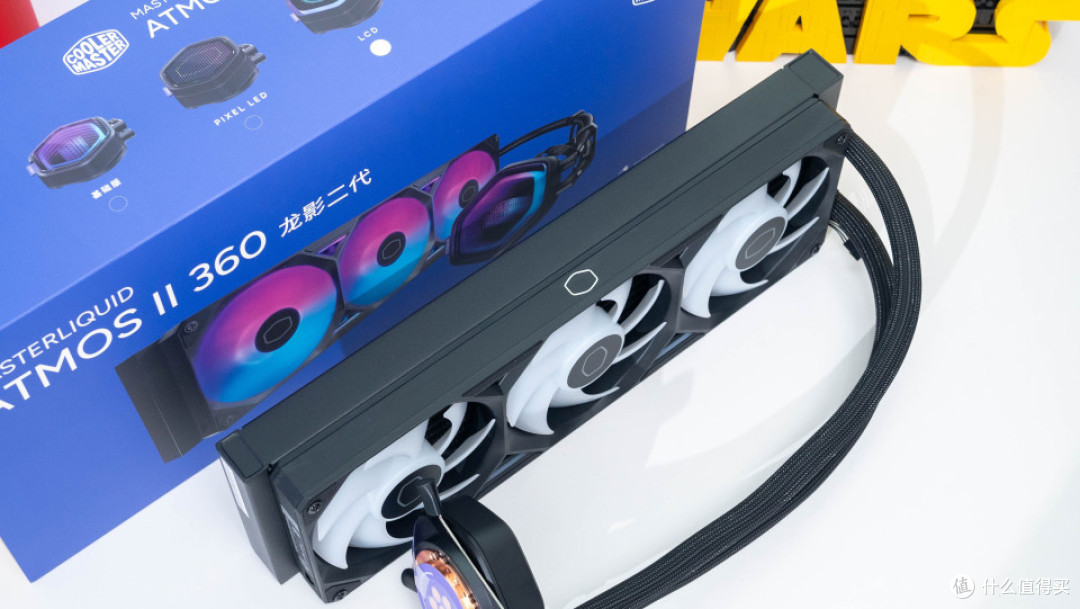

另外也选了一体式水冷散热来装机，前面也提到了。我选的是酷冷至尊的ATMOS II 360 龙影二代 LCD版本。龙影二代还有无限棱镜、预装像素屏以及VRM风扇模块总共四个版本可选，当然磁吸设计也方便后期替换。

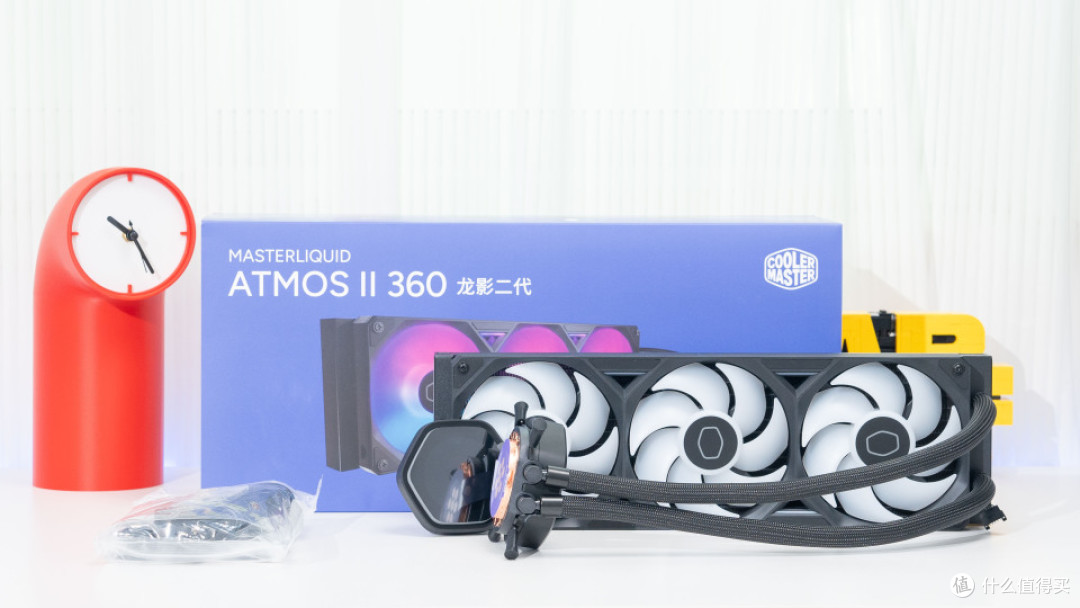

预装风扇设计，龙影二代的一体性更好了。LCD版本屏幕与冷头采用磁吸式连接，易用性更强。

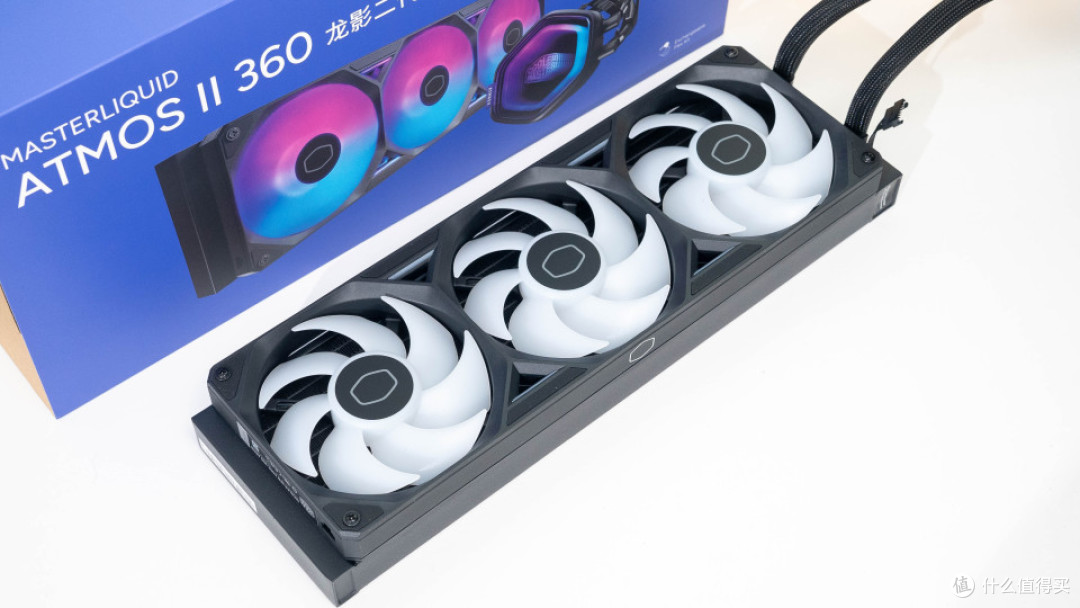

预装的风扇还是360一体版设计，二代旋涡Edge 360 ARGB，换用了LDB轴承。更重要的是它还可以通过一根线材直连设计，走线更方便。

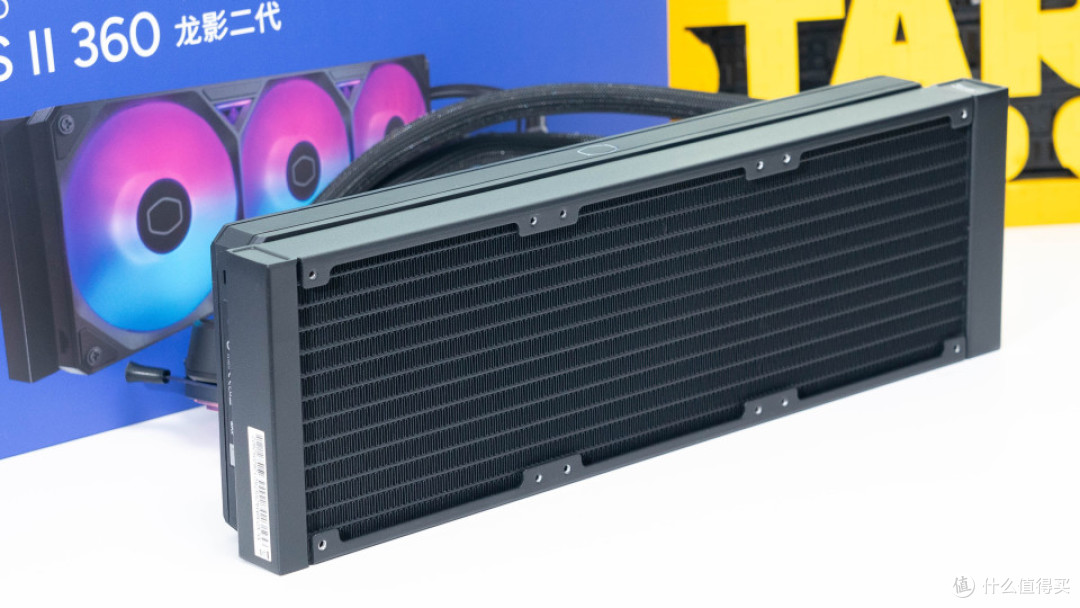

新型高密度冷排也是酷冷自主研发设计的，增强冷排有效散热面积，配合预装的一体式风扇可以更好的带走冷排热量。

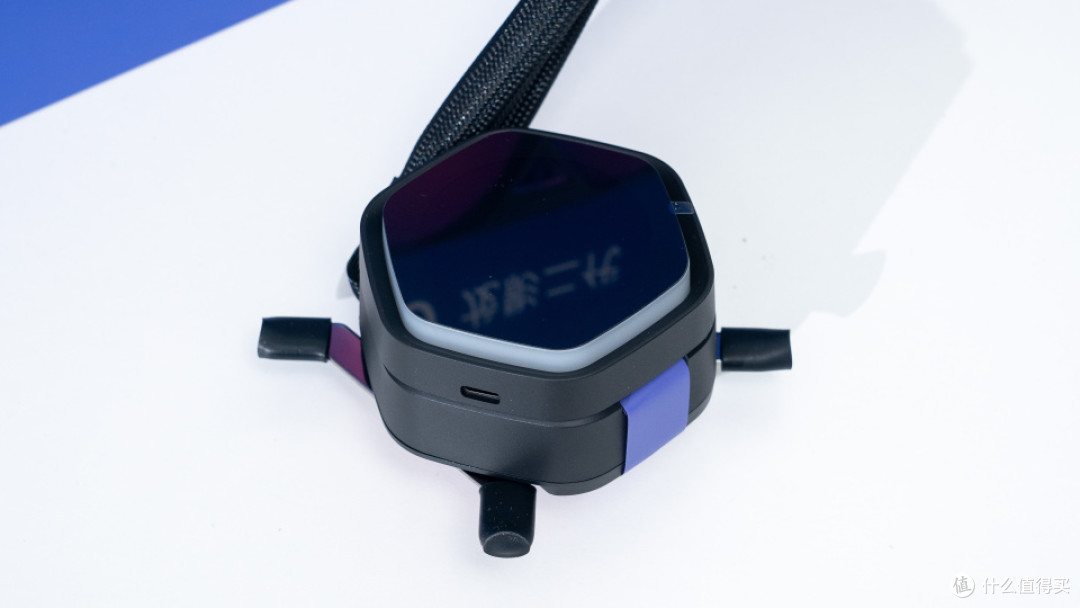

磁吸冷头设计，安装方便。

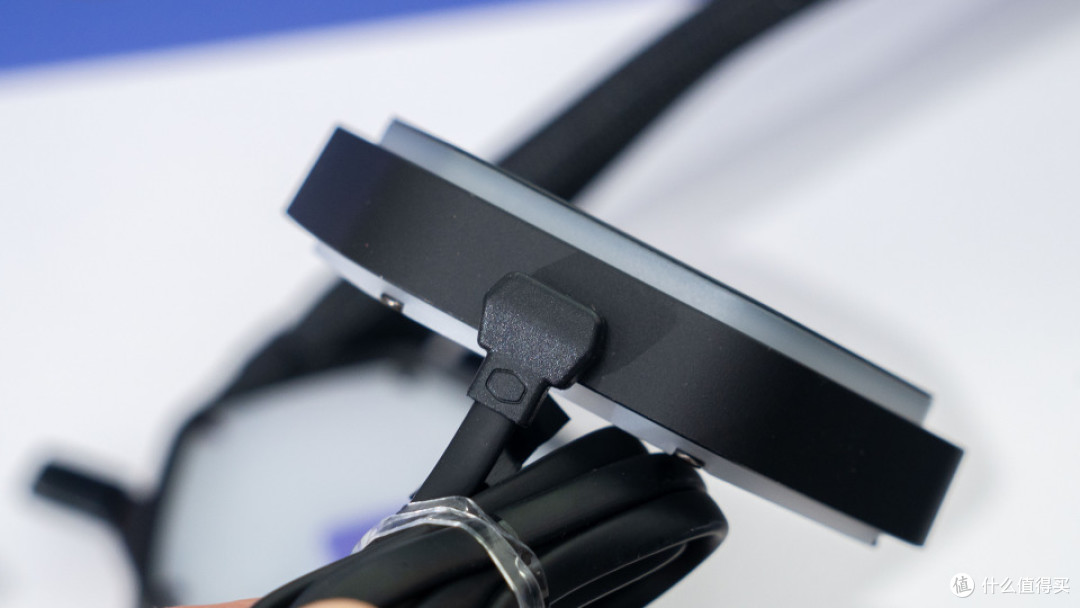

冷头屏幕供电与数据传输采用Type-C接口连接，附带的线材都是酷冷标志性的六边形设计。

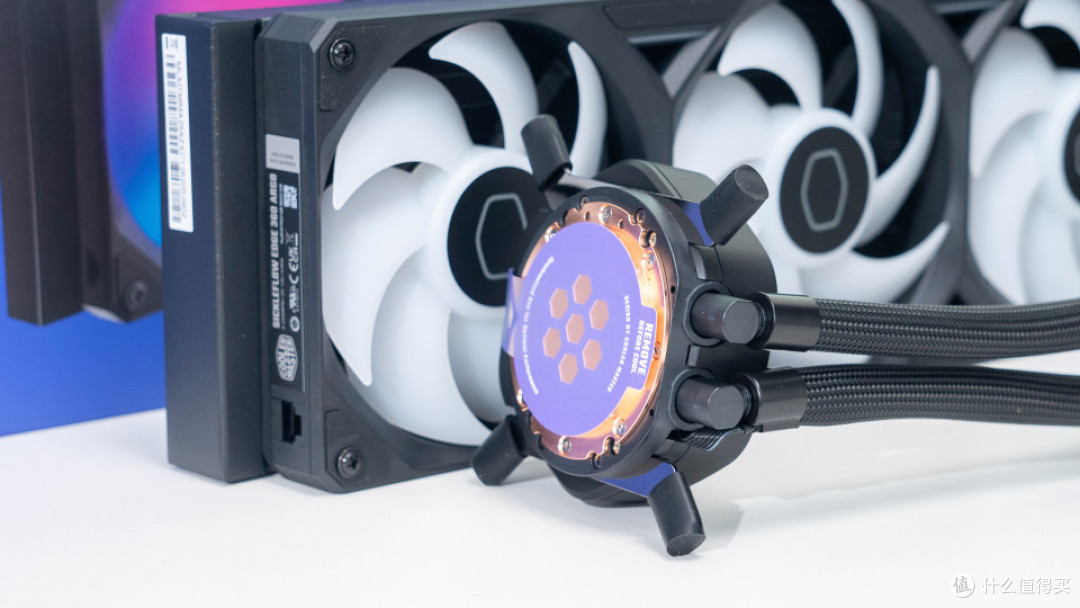

翻转到底部之后会发现，这个贴纸预留出点涂导热硅脂的区域，可以在涂抹硅脂时把硅脂涂抹成酷冷至尊标志性的六边形元素，而且可以保证硅脂涂抹不过量。

性能测试：

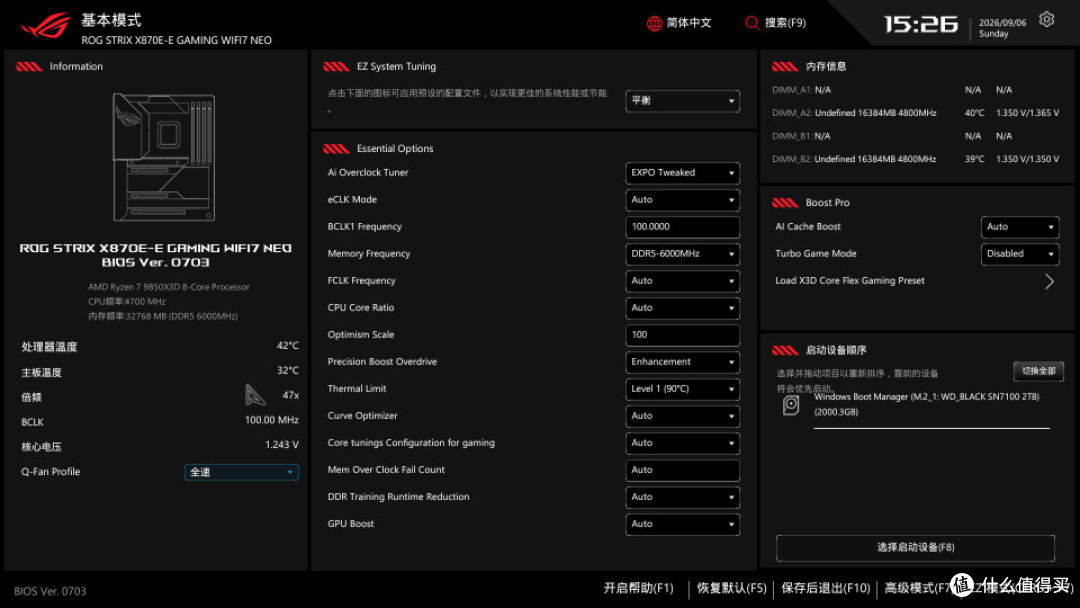

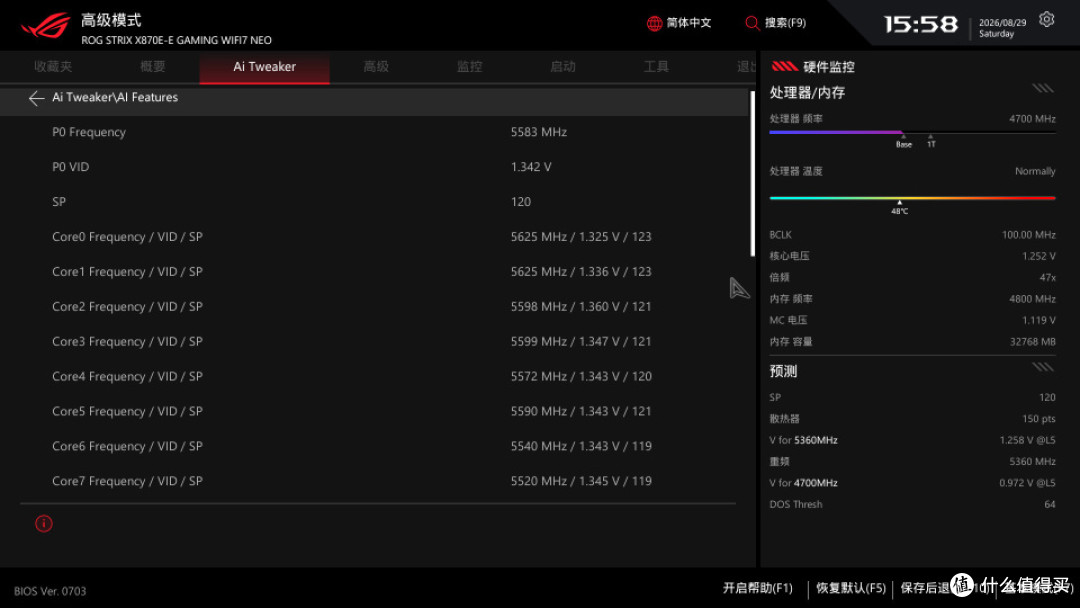

ROG STRIX X870E-E NEO主板BIOS界面有了较大的变化，当然最重要的是更好用了。

这颗9850X3D SP分数120，电压略高，达到1.342V。

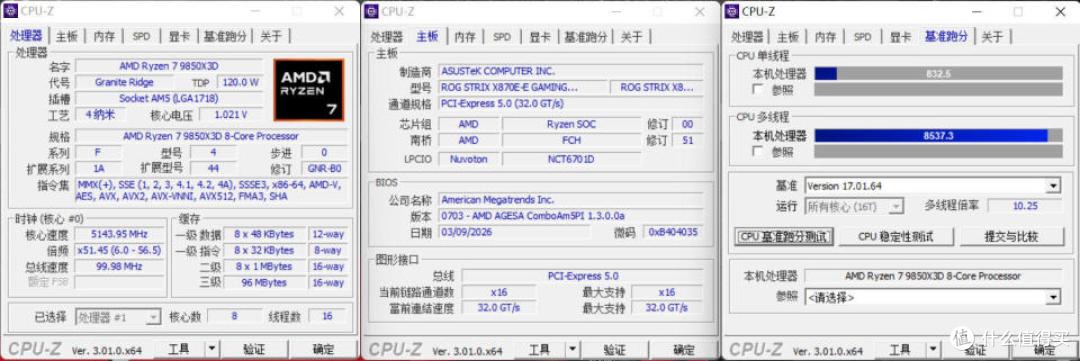

CPU-Z测试9850X3D多核性能：8537.3，单核：832.5；

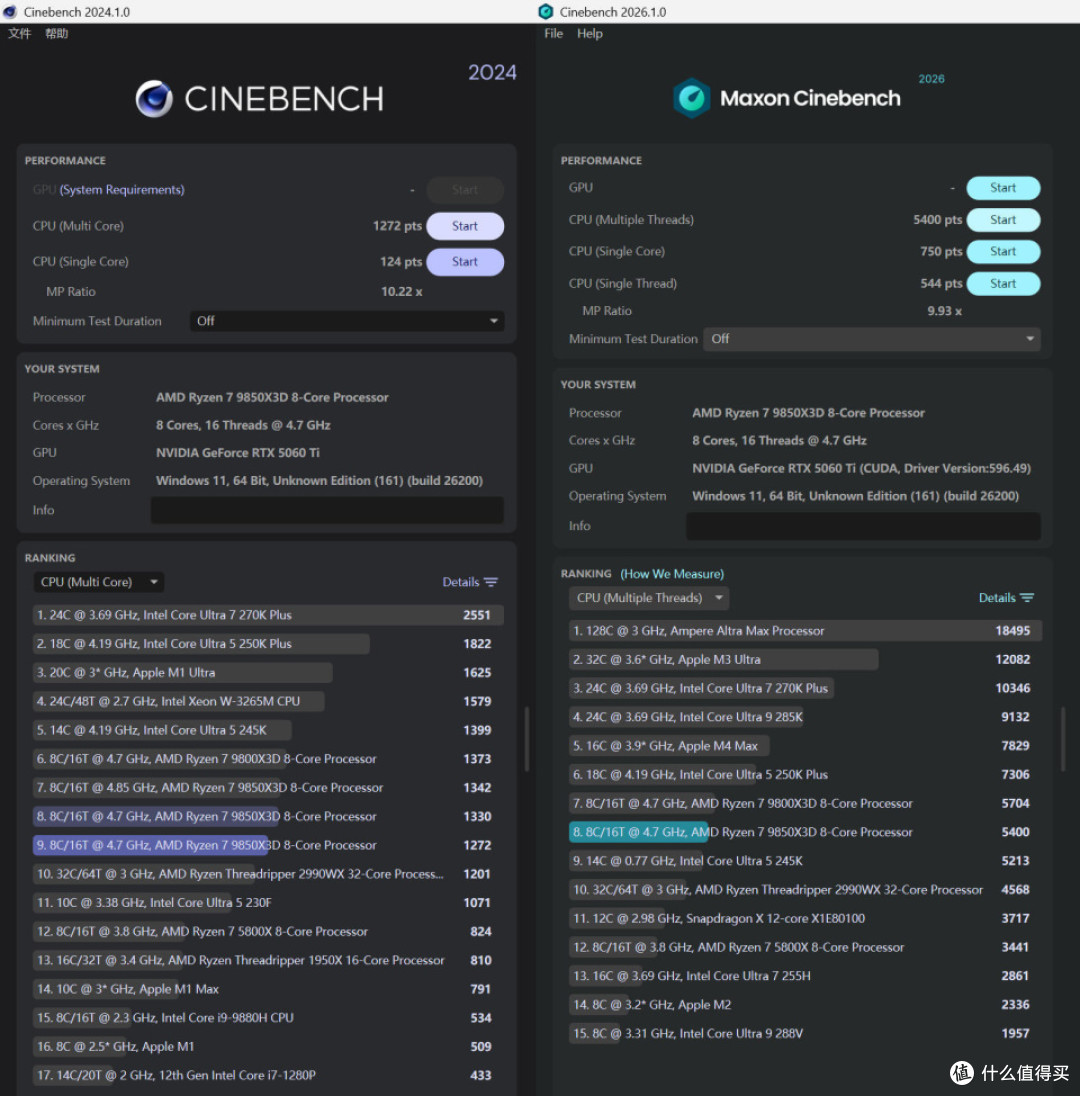

CINEBENCH 20242026测试：

Cinebench 2026测试CPU多核分为5480 pts，单核 544 pts；

Cinebench 2024测试CPU多核分为1272 pts，单核 124pts；

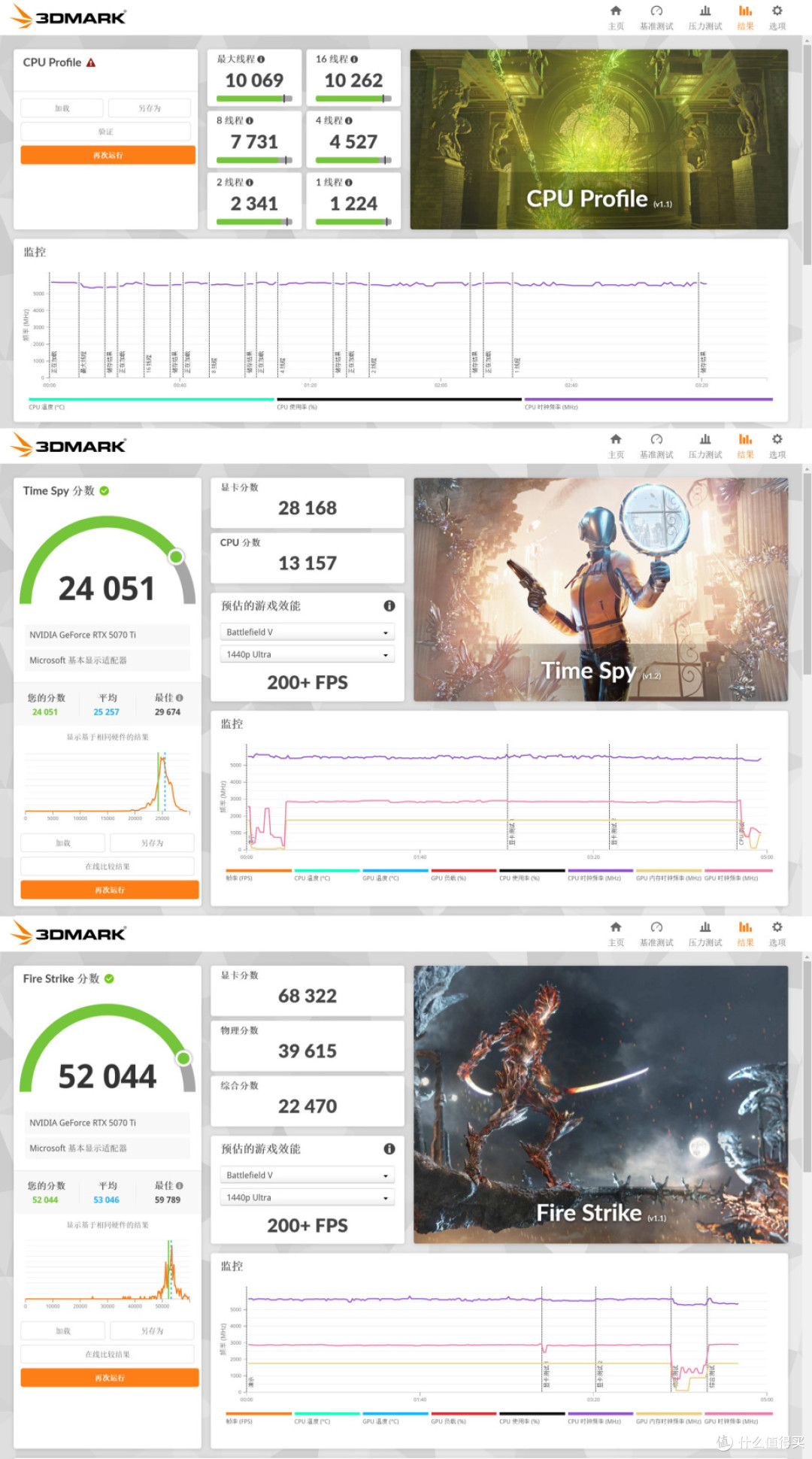

3D Mark 测试：

CPU Profile 最大线程 10069，1线程 1224；

Time Spy 分数24051，显卡 28168，CPU 13157；

Fire Strike分数 52044，显卡分数68322，物理分数39615；

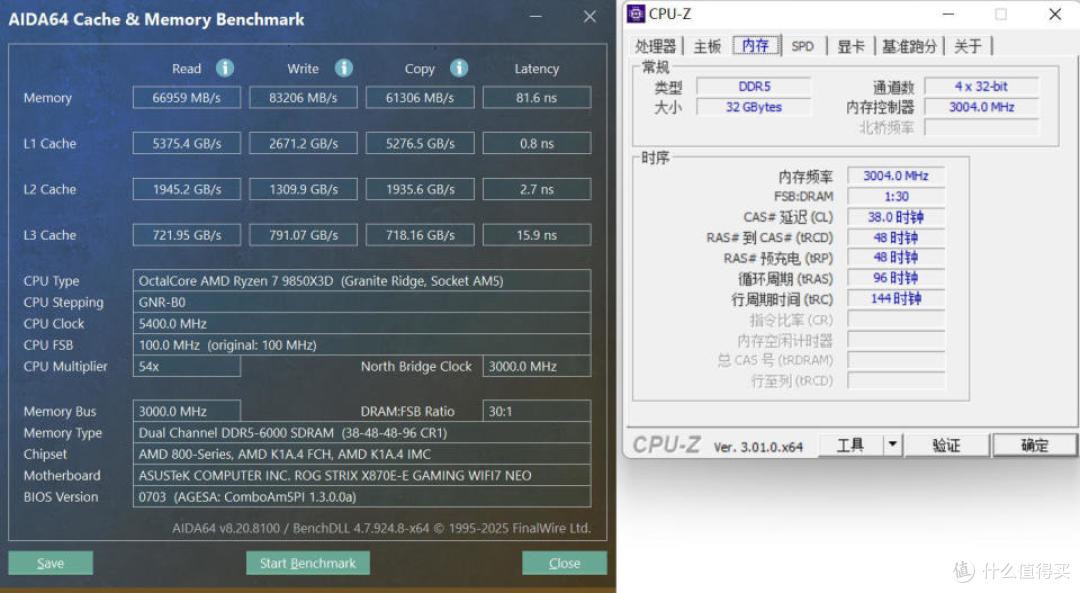

奔跑者（RUNNER）的炫跃RGB灯条 AIDA 64读写如图。

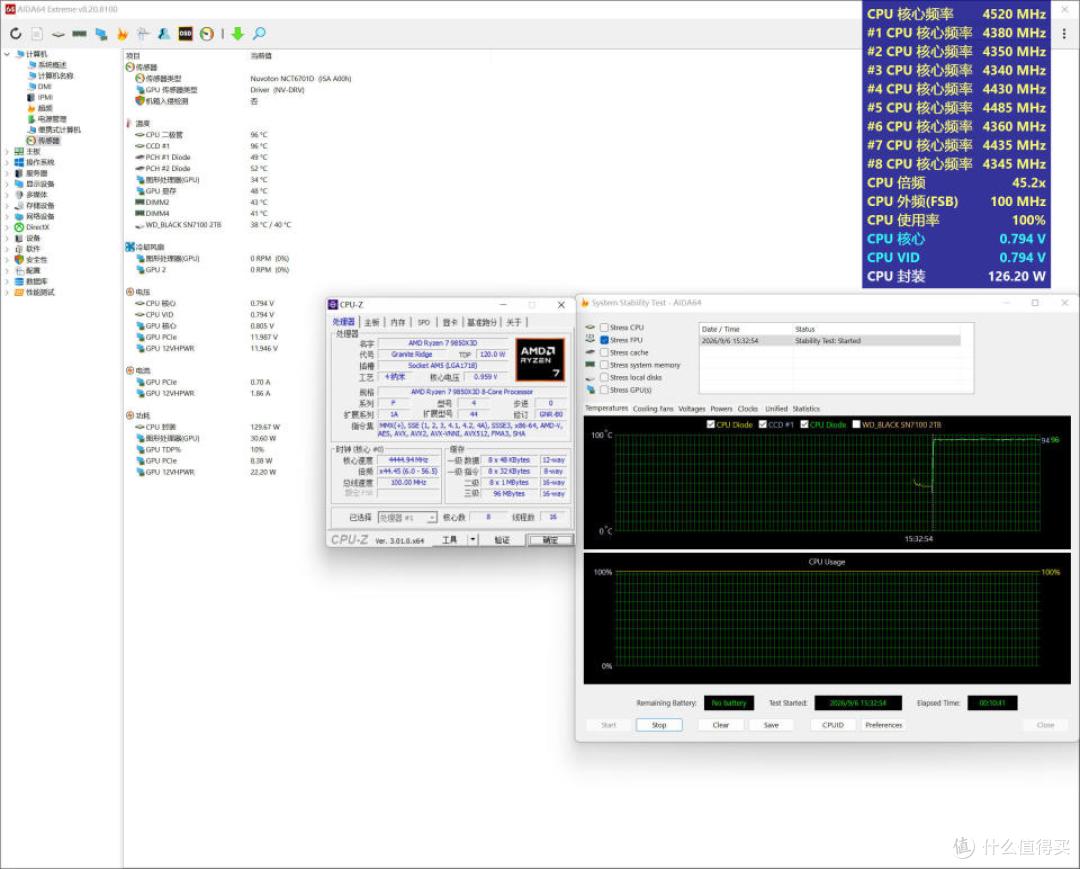

AIDA 64 FPU单烤测试，9850X3D核心频率4.5 GHz，CPU Package温度96 ℃。

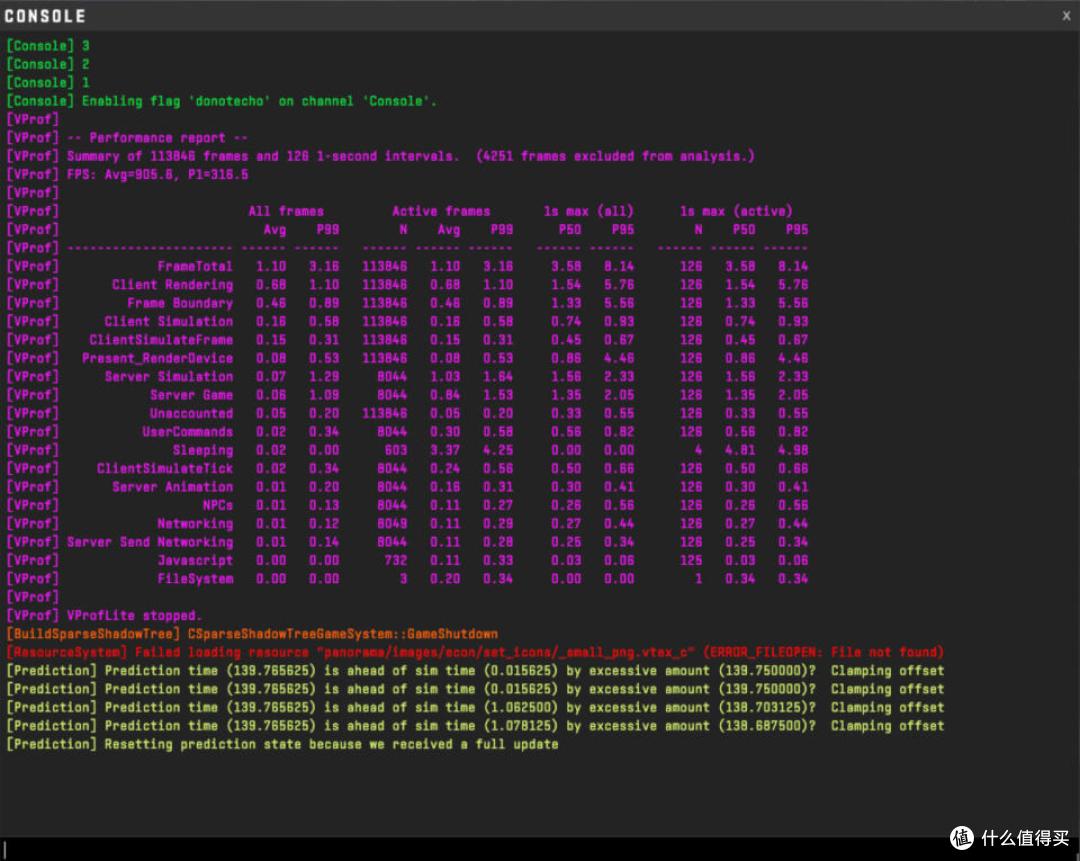

在「CS 2」这款游戏中，实测在1080P分辨率下，最低画质时游戏平均帧数905.6帧，最低帧数316.5帧。

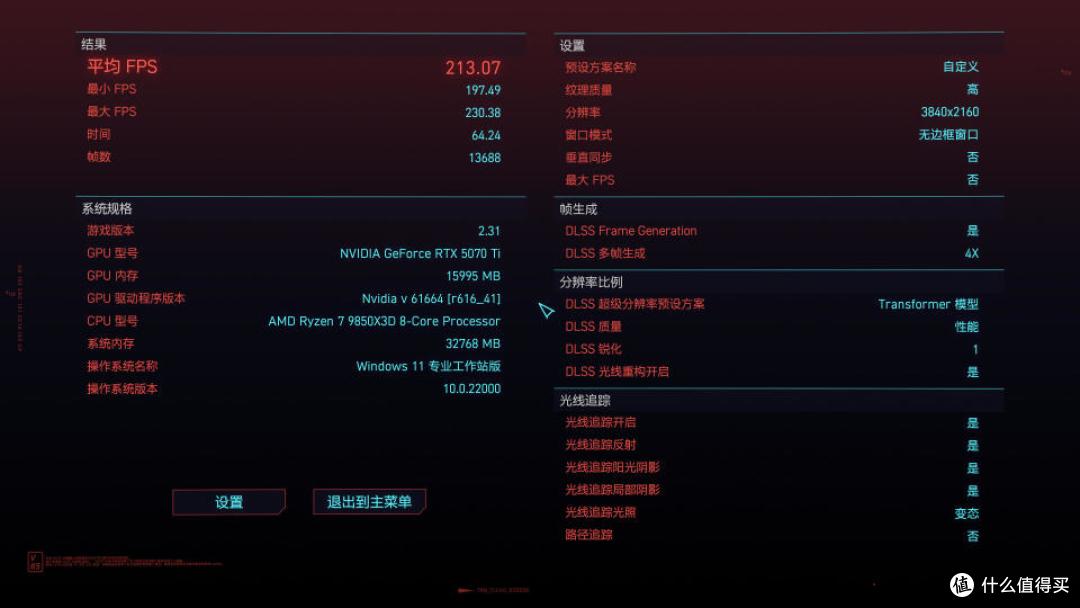

「2077」游戏4K 分辨率下开启光追的情况下，开启DLSS 4游戏平均帧数213.07 FPS，最低帧数197.49 FPS。

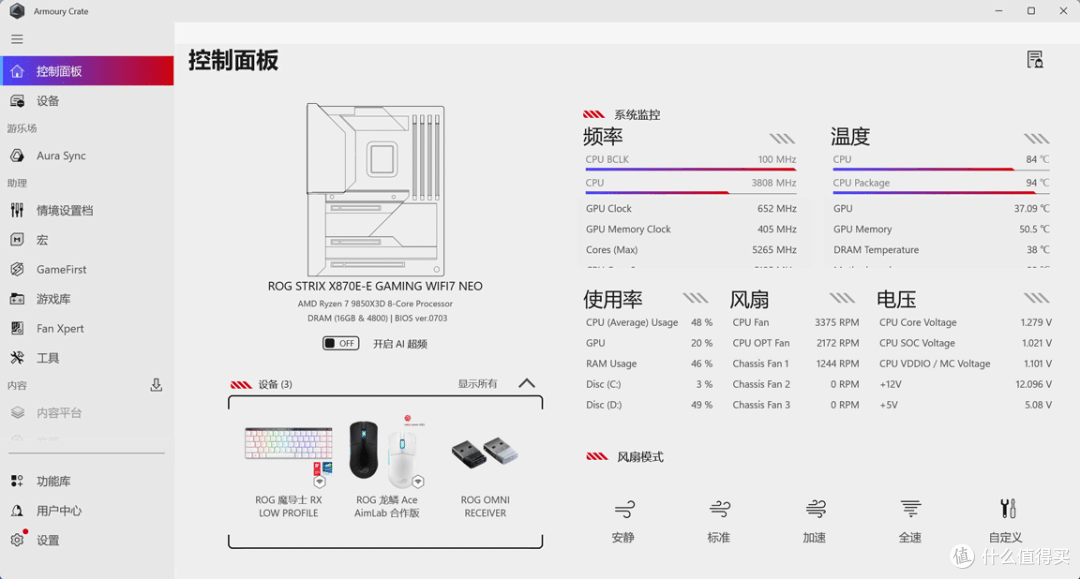

华硕主板灯光同步软件可以通过奥创设置灯光。

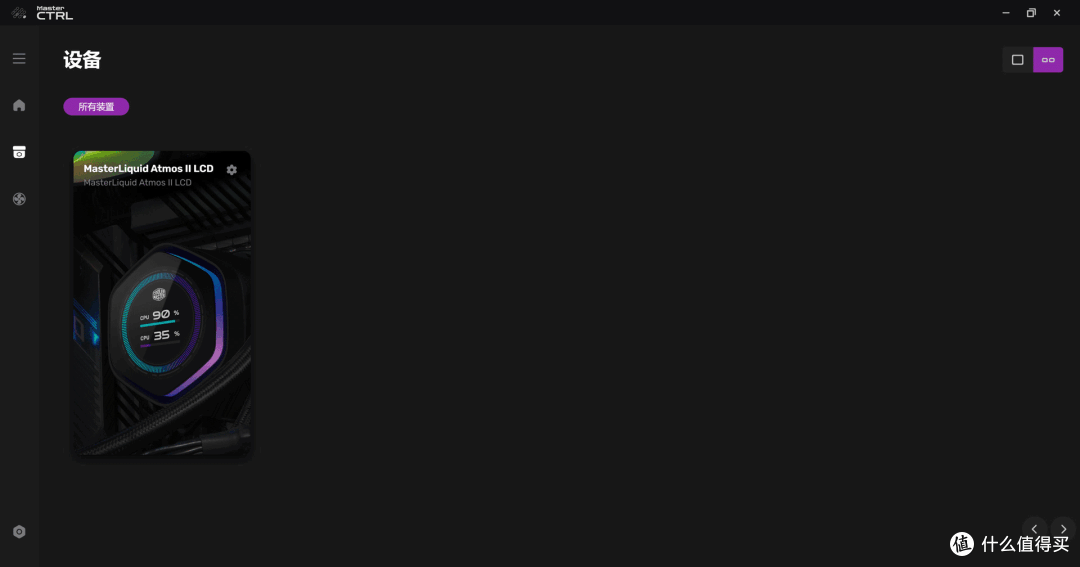

飞龙二代 360 LCD屏幕设置可以通过MASTERCTRL软件进行设置。

以上就是这样，不知道这套配置各位满意吗？
