9月22日到27日，第48届世界技能大赛在上海开赛，近70个国家和地区的约1400名选手同台竞技。焊接也是正式比赛项目之一。比赛现场的焊点有裁判按标准打分，可你的工作台上没有——焊完一板，抬头看那排灰扑扑的焊点，心里只剩一个问号：这到底算焊好了没有？哔哩哔哩微博
这个问号最近格外多。一波人因为"健康焦虑"换上了无铅线（前阵子沪锡跳水，正好又囤了新线），焊出来的东西跟从前完全两个样子：不亮、发暗、表面还糙。教程区的收藏数据和评论区完全是两回事：B站《烙铁焊接速通教程》挂着1.76万赞、2.9万收藏、74万播放，是新手买完烙铁后的第一课；可另一条《如何让焊点饱满圆润》的评论区里，就有人认真发问"怎么确定没有虚焊？"。 还有人说得更具体——“为什么我300℃左右焊锡，还是容易出现尖头锡”。教程管的是怎么焊，没人教过大家怎么判。哔哩哔哩
今天就把这事说透：决定一个焊点生死，不是"亮不亮"，也不是"圆不圆"，而是"润湿"——焊锡有没有在焊盘上摊开、有没有沿引脚爬出一个凹面的斜坡。记住这一条，一大半的返工都可以省掉；反过来，把这条记反的人，大多是把板子焊报废的。
先立标尺：无铅焊点"天生不漂亮"，这是行规不是事故
先给结论：无铅焊点表面本来就没那么亮，呈略暗的哑光状态，是正常形貌。这是宝安一家PCBA代工厂上个月讲无铅工艺时写的原话。它家文章还解释了原因：无铅熔点比有铅高三十来度，工艺窗口整体上移、变窄，润湿性差是无铅的先天特点——流动性不如锡铅，铺展慢、爬升弱、润湿角更大，"看着像上锡不良"的焊点很多其实只是润湿没到位，不是没焊上。知乎
所以拿有铅时代"光亮圆润"的审美去套无铅，第一眼看谁都像虚焊，接下来就是无休止补焊——而补焊才是真正毁板子的那一步。评论区原话很扎心：“我是新手，电路板表面都被我弄的有点变形了，TP点好像都被我的烙铁头给烫掉了，有影响吗？”哔哩哔哩
5种"丑"，焊点其实活着，别动烙铁
1. 整体发暗、哑光，甚至带点灰。 无铅的本色。判据不在反光，在轮廓：锡是否盖住焊盘、边缘收不收口。暗而摊开＝正常。知乎
2. 表面略糙、有颗粒感，但推不动。 这是最容易误判死的一片。虚焊当然也发暗，区别在"活性"：拿镊子断电轻推，元件和锡之间纹丝不动，就是好点。厂里的X-ray科普给过虚焊的内部画像——形状不规则、边缘发虚发白——外观对应过来就是"暗+糙+活"三件套，缺一个都不算。知乎

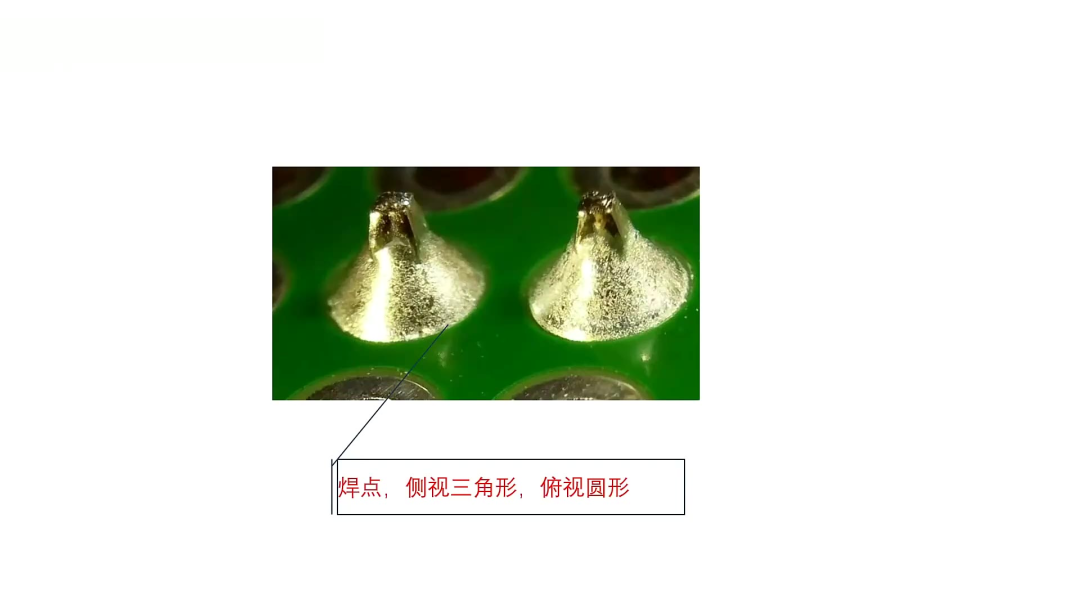

3. 扁平不鼓、看着锡少了点。 合格焊点的标准形态是凹面，不是小山包。有铅时代审美才追求"饱满圆润"，B站那条893赞的教程标题干脆直说"焊点饱满圆润跟焊接技术无关"。锡少但润湿充分，电气和机械强度都够；锡多反而藏连锡、藏虚焊。知乎9月那篇写给小白的焊接经验讲得更直白：多余的焊锡不会提升强度，只会堆出鼓包和尖刺、增加短路风险。哔哩哔哩知乎
4. 琥珀色的松香/助焊剂残留糊了一圈。 影响观感，不影响焊点本身。只有高活性焊剂的残留才需要认真清洗（这个前面聊焊剂那篇算过账），普通免洗型残留发黄发黑，看不顺眼用洗板水擦掉就行，别上烙铁"借机补一枪"。
5. 拖焊或吸锡带修过的焊排，表面一道道的不平整。 拖焊本来就不会焊出5个独立的圆球，是一道连绵的润湿坡面。只要每个脚上锡都摊进焊盘、脚与脚之间没有鼓起来的"锡桥"，糙就是工艺痕迹，不是缺陷。
4种"漂亮"，恰恰必须返工

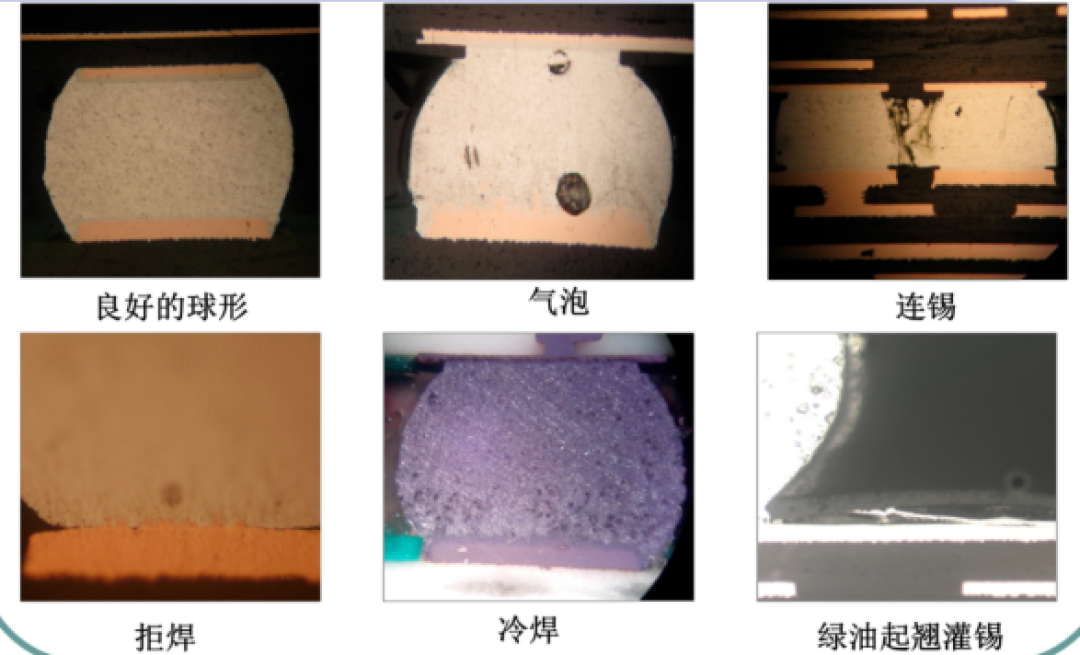

1. 锡珠孤零零坐在焊盘正中央，圆滚滚、亮晶晶。 这是全场最危险的一种：假焊。定义抄自工厂科普——引脚上锡良好、表面看已形成"良好焊点"，但焊锡和焊盘之间根本没冶金结合，外力一扯就脱离。它"漂亮"恰恰是因为锡没摊开——没摊开就没有润湿。凡是在焊盘上"站成一颗球"的，别夸，推倒重焊。知乎
2. 镜面亮，但镊子一推元件跟着晃。 虚焊的另一种马甲，焊锡是冷的、结合层没形成，外观可以很体面。判据同上：暗而稳是正常，亮而动是死刑。
3. 连锡。亮闪闪一道锡膜把两个焊盘连起来。 当下就是短路，别赌它"通着能用"。拆的时候要助焊剂加吸锡带走一遍，硬扯会把焊盘一起带走。
4. 焊点完美，但底下那片焊盘已经翘了、能按动。 多次补焊的结果——基板受热软化，焊盘和板材的胶层先到寿命。锡面再好看，它是"贴"在板上的，振动几次就断。这种单靠烙铁救不回来，要么点胶固定要么换点位，新手第一次发现就该停手，而不是"再焊一次试试"。
自检三招，0元起步；看不到底的，别硬猜
把上面的判据落成流程就是三招：一看润湿（锡盖没盖住焊盘、有没有爬出凹面）；二推（断电，镊子轻顶元件本体，任何位移都返工）；三测（万用表电阻档，一边表笔压住疑似点一边轻微弯板，读数跳变就是冷焊）。贴片元件用台灯加个十几块的可调焦放大镜就够用。
但有天花板：QFN、BGA这类底部焊点，外观永远"完好"。B站上有家做PCBA代工的账号9月17日就发过一条灵魂拷问：“BGA、QFN外观看着完好，底部焊点就一定没问题吗？”——人家的答案是出货前上X-Ray。这种设备你不用买，那是给出货线准备的。家庭玩家走到这一步只有两个务实选项：要么接受"热风枪加热+轻压找位"的返修风险，赌的是板子不是自己手艺；要么把救不回的贵板子送去按次收费的返修寄修——知乎上手机CPU虚焊的维修行情，线下三百、寄修六十包邮的都有人晒过。 几十块的检测返修费，比烧穿一块核心板便宜。哔哩哔哩知乎
收尾：少动烙铁，就是新手最好的手艺
把全篇压成一句可以贴在工位上的话：判润湿，不判光泽；看稳不稳，不看圆不圆。 存疑时的正确动作是补助焊剂、短时间轻点一枪，而不是350℃按住十秒找安全感——那个动作制造出来的翻车（虚焊氧化、焊盘翘起），比它想修好的问题多得多。同一处焊点，超过两三次还在犹豫，停手，拍照发群里问，比继续烫便宜。
世赛赛场上，焊点有裁判、有标准、有人给你举牌；工作台上只有你和一板灰扑扑的无铅点。它们大多只是没你想象中好看而已。先推镊子，再动烙铁——5种丑的别管它，4种漂亮的，才值得你回头补那一枪。
