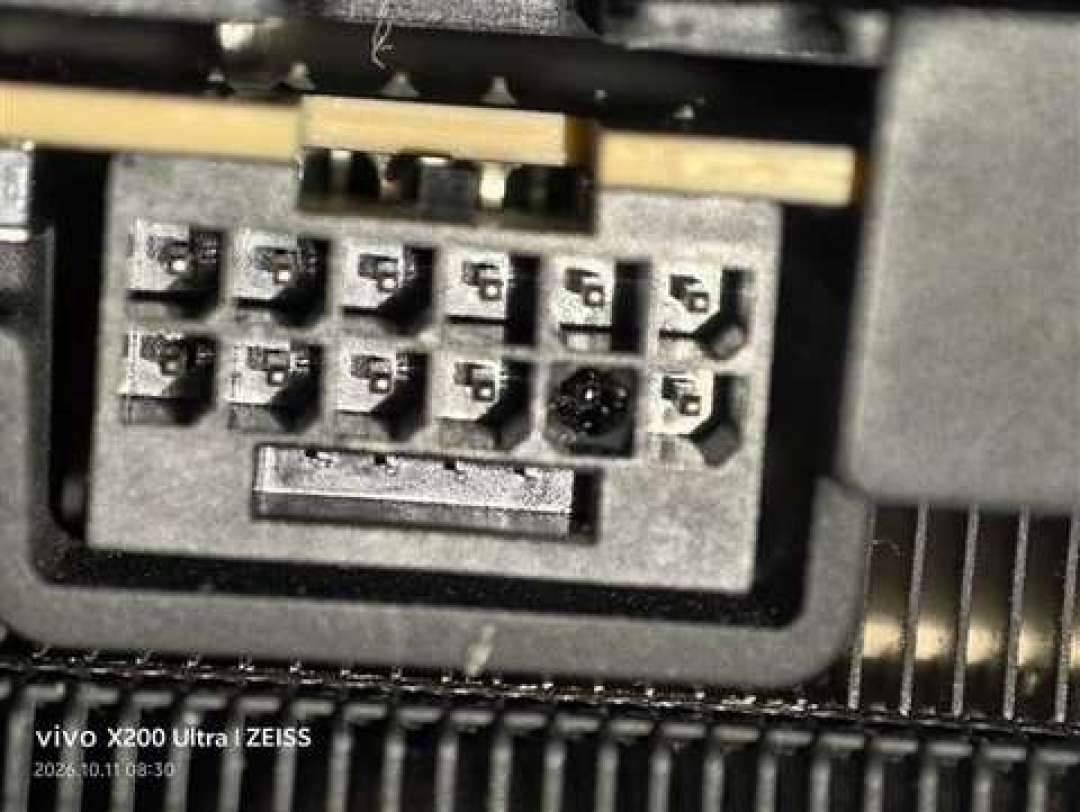

10月21日，一条"大量5090集体烧毁、全坏同一位置"的维修视频挂了两天，33.9万播放、3300多条评论。两天后，知乎上又有修机UP主报数：两天收到7张供电接口烧毁的显卡。这不是今年第一波，也不会是最后一波——从2月技嘉AORUS Master ICE"限到500W照样熔"，到9月HardwareUnboxed实测线材烫手，烧接口这件事在5090生命周期里反复出现。哔哩哔哩知乎
真正变的是代价。10月中旬"5090停产"传闻闹了一周，英伟达高级副总裁10月18日公开否认了这个说法。市场随即用脚投票：新卡报价回到五万档，连砍了AI规格的90DD都要三万出头。现在接口烧掉的不是几百块维修费，是一张流动性接近理财产品的卡。圈里纠结的问题从"会不会烧"变成了"自救路线怎么选"，而海外玩家DallasGrave在10月17日给出的"焊死四路8Pin"方案，把争论推到了顶点。知乎知乎
先把三句老话挨个戳一遍
“插紧就不会烧”——der8auer用原装线打了这个补丁的脸。超频玩家der8auer拿到一张烧毁的5090，用原装线材跑FurMark仅4分钟，接头温度飙到150℃以上。关键在电流分配：6根供电线里有一根独自扛了22A、264W，是标准上限9.5A的两倍多，其余线才2到3A。分配失衡的情况下，插得再紧，也只是一根针脚在烧。微博
“降功耗墙就安全”——2月的技嘉卡不同意。mobile01论坛用户sanetidaay的技嘉RTX 5090 AORUS Master ICE，已经把功耗限制到500W（低于575W的TDP），12V-2x6接口照样熔毁。微博

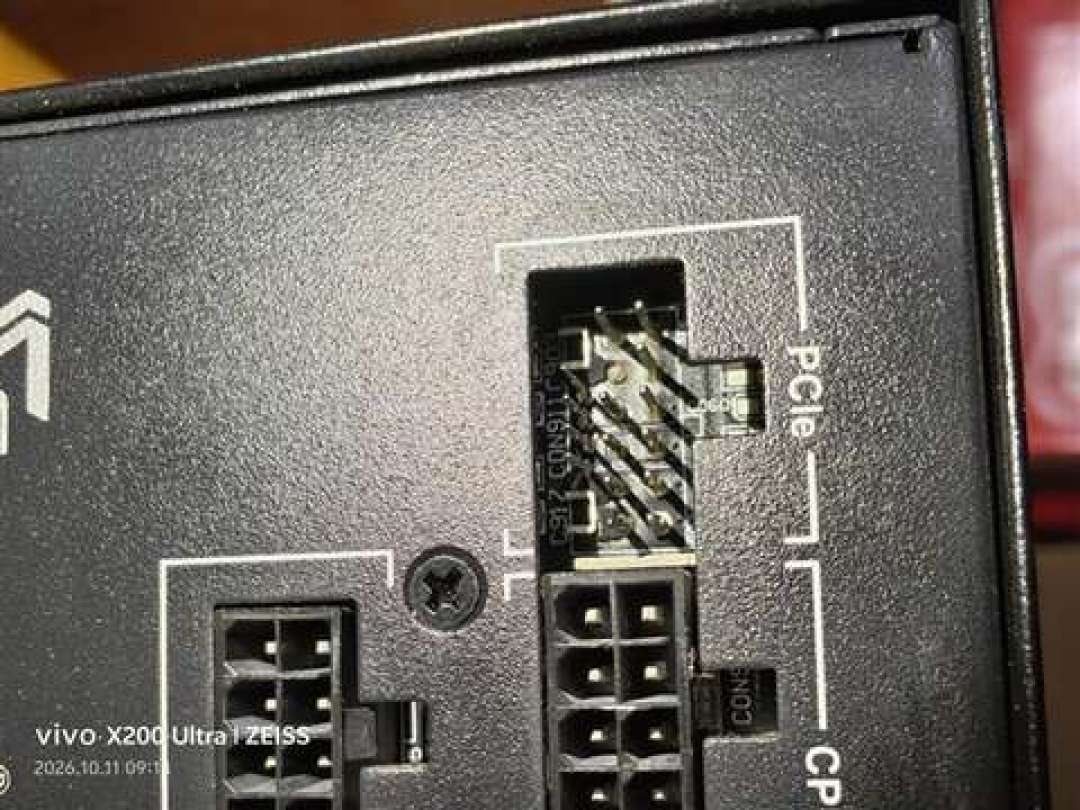

“换根线/加个转接就稳”——转接头自己就是事故源。微博装机博主肥威的说法很有代表性：“用这种转接头烧掉的5090也太多了”。HardwareUnboxed 9月的案例更提醒人：摸到供电线烫手，用WireView Pro监测发现16针里只有两根针脚在承载电流，线材温度飙到170℃，最后查出来并非插拔问题，而是电源内部触点熔毁引发连锁反应。隐患不完全在显卡端，电源和线材质量是同一系统的一部分——10月国内维修案例里那张跑烤机软件黑屏死机的5090D，断的就是电源端的针脚。微博哔哩哔哩知乎

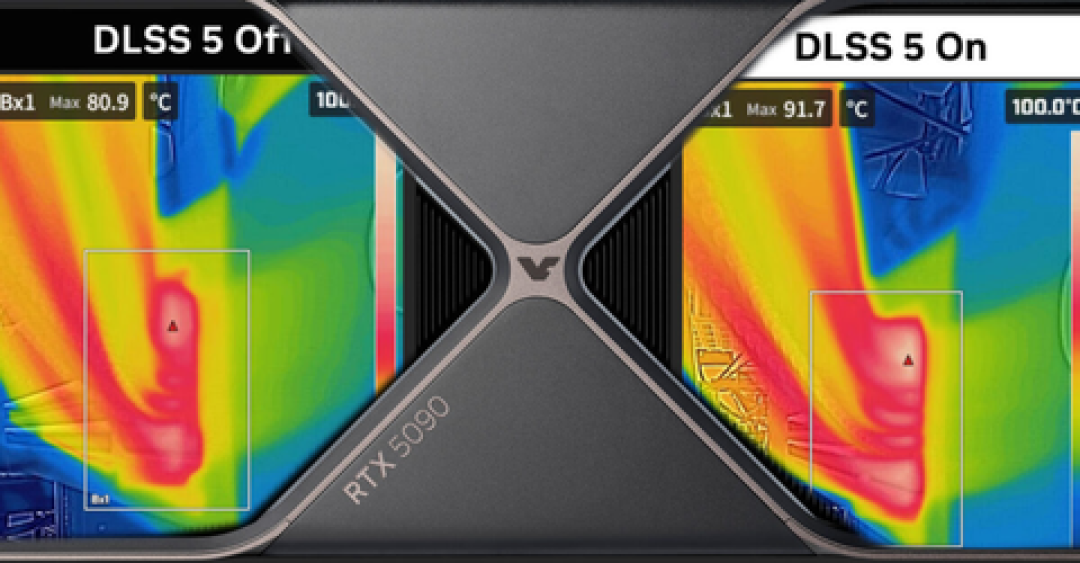

这三句老话之所以靠不住，根源是一个数字结构：5090的TDP是575W，12V-2x6标准的供电上限是600W，余量不到5%。电流摊到6根针脚上，理论均摊约24A/6≈每线9A左右，贴着9.5A的单线阈值；一旦分配不均，某根线立刻超限。换句话说，这个接口在设计上就没有留给"失衡"的容错——韩国社区实测DLSS5的功耗增量后，供电接口最高温直接从约80.9℃跳到91.7℃，多涨了11度。知乎知乎
四条自救路线，按实测数据摆开
路线A：满插、免弯折、定期目检——成本0元，但只配叫"减损"。把线插到听到咔哒、避免接头根部急弯、每月开侧板看一眼，这是维修区UP主们的共识底线。问题是10月这波案例证明，习惯只能把烧死的概率降下来，消不掉失衡发热的根因。把它当"预防"的人，评论区里的原话是"每月都小心翼翼检查，接口还是烧了"。
路线B：开源看门狗软件——免费，但先看你有没有资格用。海外用户CoolerThanNos做了个轮询工具：每0.5秒读取GPU每个供电针脚的电流，任一针脚持续15秒超过9.5A立即触发系统关机，阈值和时长可自定义（华硕官方的预警线是9.2A，他的默认值留了冗余）。程序仅35MB，跑起来占单核1%的性能。致命限制在硬件：它依赖板载逐针电流传感器，目前只支持华硕Astral夜神系列的5080/5090，代码在GitHub开源。Astral用户这是白捡的保险，非Astral用户看了也用不了。知乎

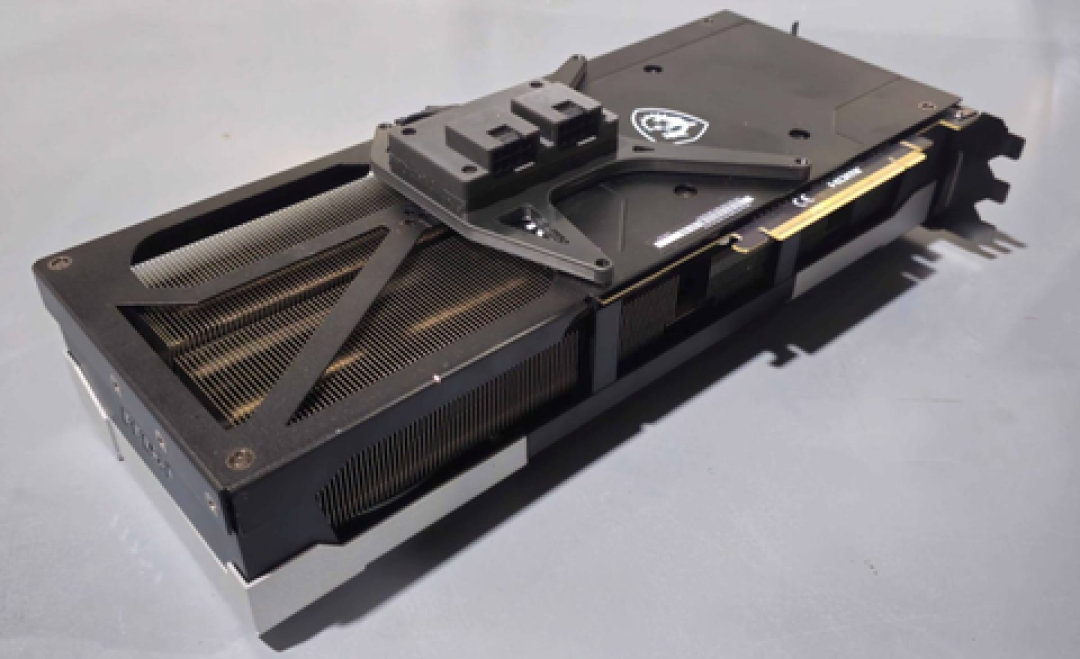

路线C：侵入式魔改——数据目前最强，代价写在保修单上。DallasGrave的方案在10月走了两步：月初的版本是一块附加板扣在显卡原有12+4PIN接口上，额外引出两个标准8针，电力从三个位置输入，不用焊接。10月17日的版本更激进，定制PCB直接焊在显卡供电触点上，引出四个8Pin，电流完全绕开16针接口。开发者公布的数据：600W负载下每根导线电流降到约4.1-4.4A、几乎减半；800W负载下改板温度仅45℃，而原装接口在这个功率下动辄逼近100℃；方案已通过24小时连续测试，模块自带保险丝，后续计划加入主动监控和限流。更早之前，TecLab团队已用三根8针成功点亮过5090，证明8针标准在正确实现下完全够用。10月18日的后续设计则是直接往PCB上焊四个8针。知乎知乎知乎
代价也写得明明白白：焊接即失保；开发者说改装可逆、计划提供邮寄改装服务，但定价未公布；独立的安全性和耐久性验证还没做完。
路线D：以为"回到8Pin就赢了"——反证已经出现。9月有用户晒出烧融的RX 7900 XTX：传统8针供电，一样熔毁，而且机主还配了大价钱的WireView监控。8Pin不是护身符，问题核心从来是负载分配和端子接触质量，只是12V-2x6把这个问题放大到了旗舰N卡的显眼处。知乎
对号入座：什么人走哪条
持有非Astral的50/40系旗舰、不想动烙铁：只有路线A，建议再加一步——顺手检查电源端12V线材和接口状态，HardwareUnboxed那个案例提醒过，锅可能不在卡端。接受这是"减损"而不是"根治"。
Astral夜神5080/5090用户：路线B今天就能装，免费，占1%性能，没有任何理由不装。
过保/有邮寄渠道的动手能力党：先盯DallasGrave的免焊扣板版（动烙铁风险低于焊接版）；焊接版数据漂亮，但"邮寄改装"价格没公布之前，一切成本和风险都是开发者的一面之词。
双11在攒50系的朋友：这不是劝退理由，但预算里请给1000W以上、ATX3.1规范、原生12V-2x6线材的电源留位置，以及——线材别贪便宜。
接下来盯三个信号
邮寄改装服务定价：官方价格出来之前，不要替开发者把风险成本脑补成免费。
看门狗工具扩机型：只要越来越多卡板载逐针传感器，"软件保险"就能接住大部分不想魔改的人。
英伟达下一代接口动向：从12VHPWR改名加固到12V-2x6，三年了，单针阈值没变过。接口物理标准不改，维修店下一波收货清单上写的大概率还是同一行字。
修机区有句被高赞的话值得留着：接口太小、电流太大，“怎么改都会烧”——这是没做过焊接分流者的经验论；而DallasGrave给出的45℃是真实数据，但证据目前只覆盖一个开发者的24小时单机测试。两边都说到这儿：魔改是当前实测最有效的方案，但还不是被充分验证的方案。在验证做完之前，先装你能白嫖的那道保险，再决定要不要动烙铁。
