自制低成本智能监控摄像头

22-09-21

前言

前段时间秒杀价蹲了个esp32-cam

自制低成本智能监控摄像头

一直打算拿来干点啥

正价买的话20-30这样

绿深WiFi+蓝牙模块ESP32串口转WiFi/摄像头/ESP32-CAM开发板29.3元天猫精选去购买

就价格而言esp32-cam 肯定不是最优解

1688和多多10多块钱性能比这个还强

不过这个的优势是开放性

也很小巧 3X4cm左右

方便定制,还有多余针脚添加传感器或者其他设备

而且9块9还要啥自行车了

又不是不能用

接线刷固件

由于我这个开发板不带usb底座

需要USB转TTL

CP2102模块USB转TTL升级板UBS转串口STC单片机下载刷机六合一UART11.6元天猫精选去购买

拿手头六合一转接模块来演示

先把拨码调整到ttl usb功能

自制低成本智能监控摄像头

然后把摄像头和天线安装上

注意天线一定要先安装

不然WIFI信号太弱了

自制低成本智能监控摄像头

热

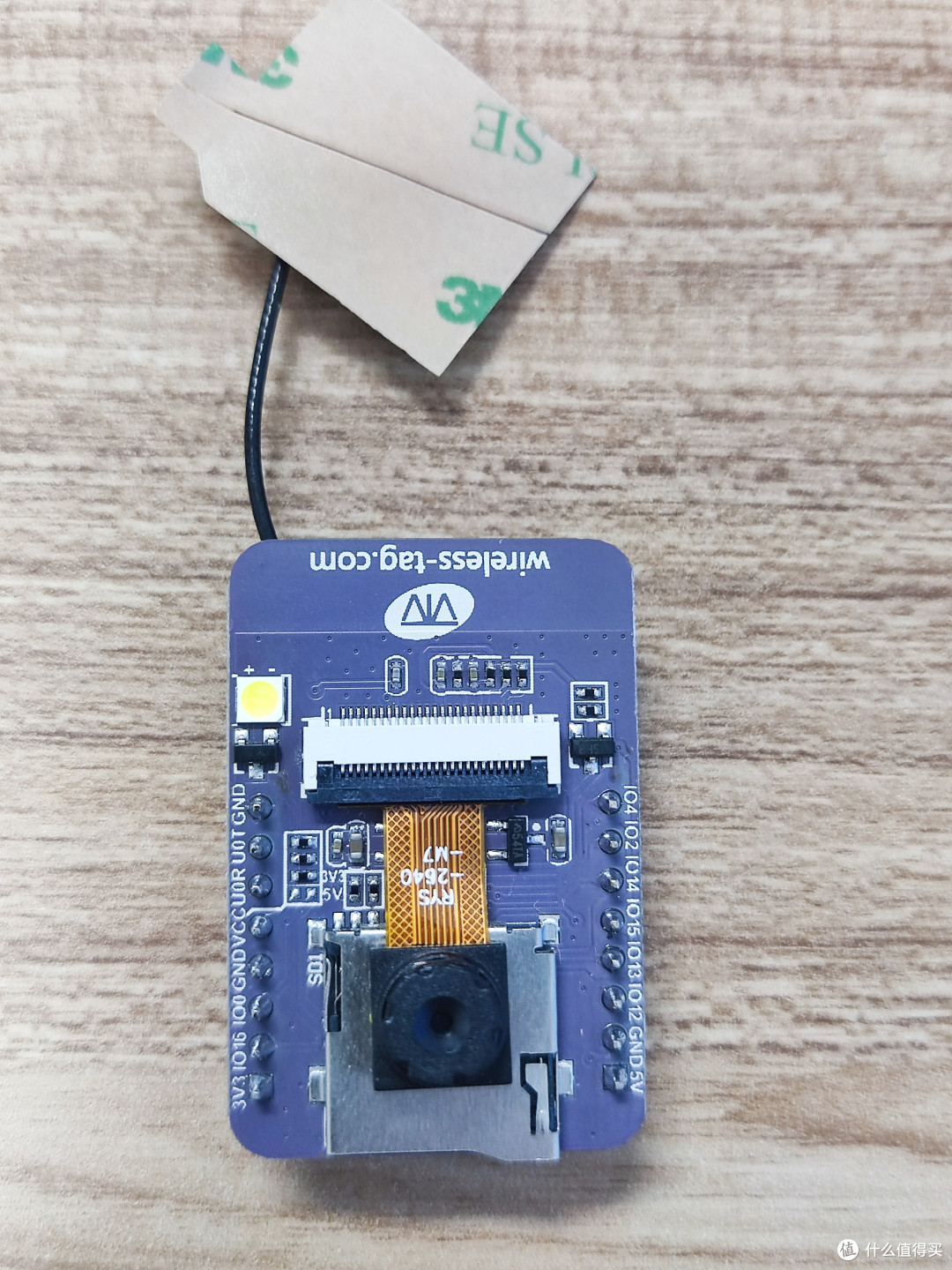

观察下针脚定义,

开发板U0T对应转接板RXD

U0R对应RXT

这里要注意的是开发板IO0要接地才能进入下载模式

这里我用一根红色杜邦短接IO0和旁边GND针脚

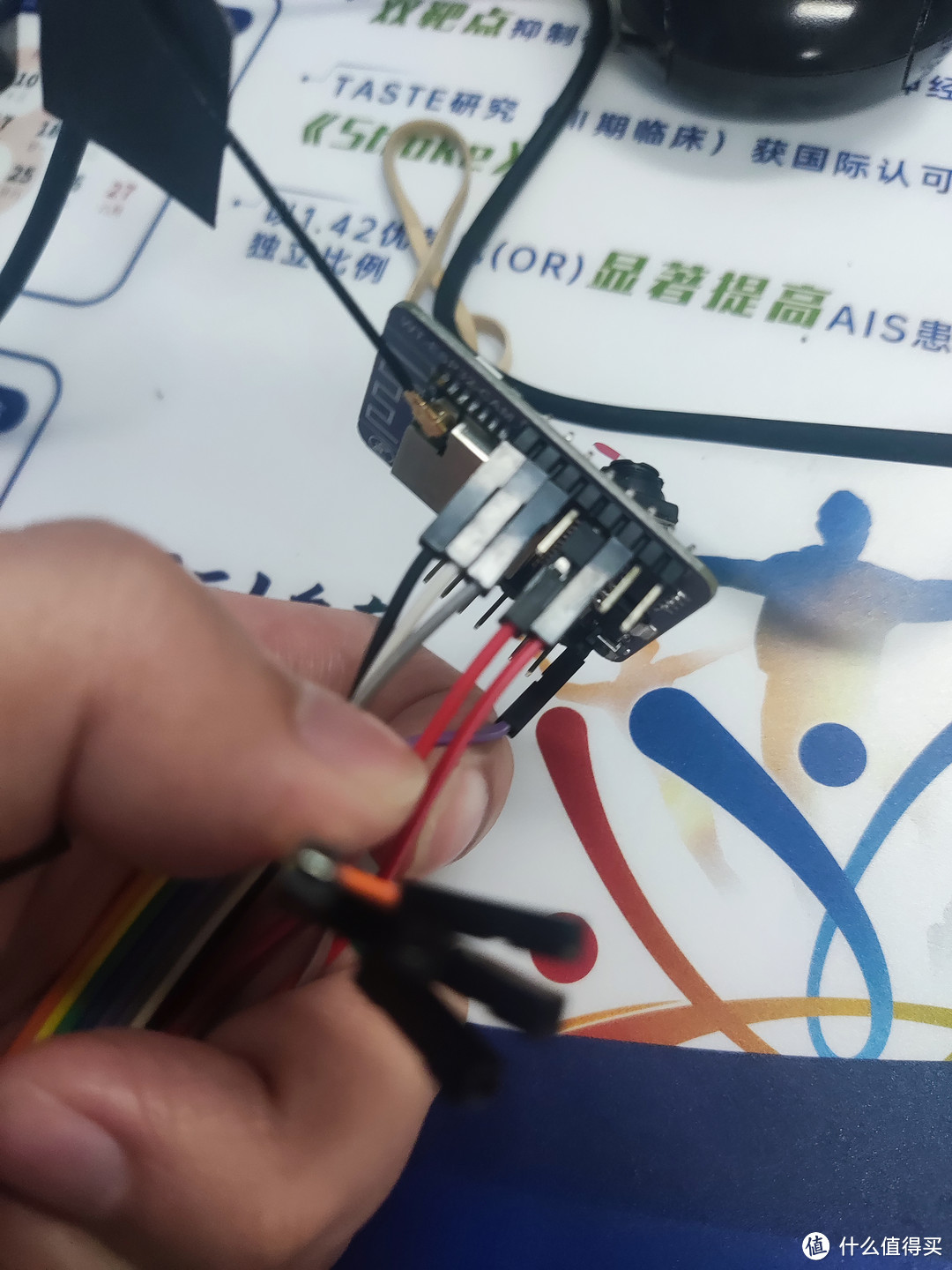

实际接线如下图

自制低成本智能监控摄像头

藕荷是是供电,黑色GND

自制低成本智能监控摄像头

之后按照篇2所讲刷入esphome固件即可

我们可以先刷基础固件

后期OTA升级

也可以把代码编辑完整再刷入

tasmota固件

相比esphome

tasmota的固件可以rtsp输出

这里顺带讲解下

有兴趣的尝试下

注意刷完在控制台输入wcrtsp 1

开启功能

自制低成本智能监控摄像头

自制低成本智能监控摄像头

自制低成本智能监控摄像头

测试编码流是mjpeg的感觉用处不大

供电线制作

准备一个USB线(最好二芯),两根杜邦线

把红线和黑线分别和杜邦接一起即可

红色5V黑色GND

注意裸露部分做好绝缘

自制低成本智能监控摄像头

懒得接线可以买现成的

USB转MX1.25/ZH1.5/PH2.0/XH2.54/杜邦4P电容触摸屏TTL数据端子线5元天猫精选去购买

代码部分

示例代码

摄像头/esp32cam.yaml · 答案/esphome - Gitee.com

这里要注意data针脚

不同版型针脚定义会有区别

大家可以参照所购开发板说明书修改

自制低成本智能监控摄像头

自制低成本智能监控摄像头

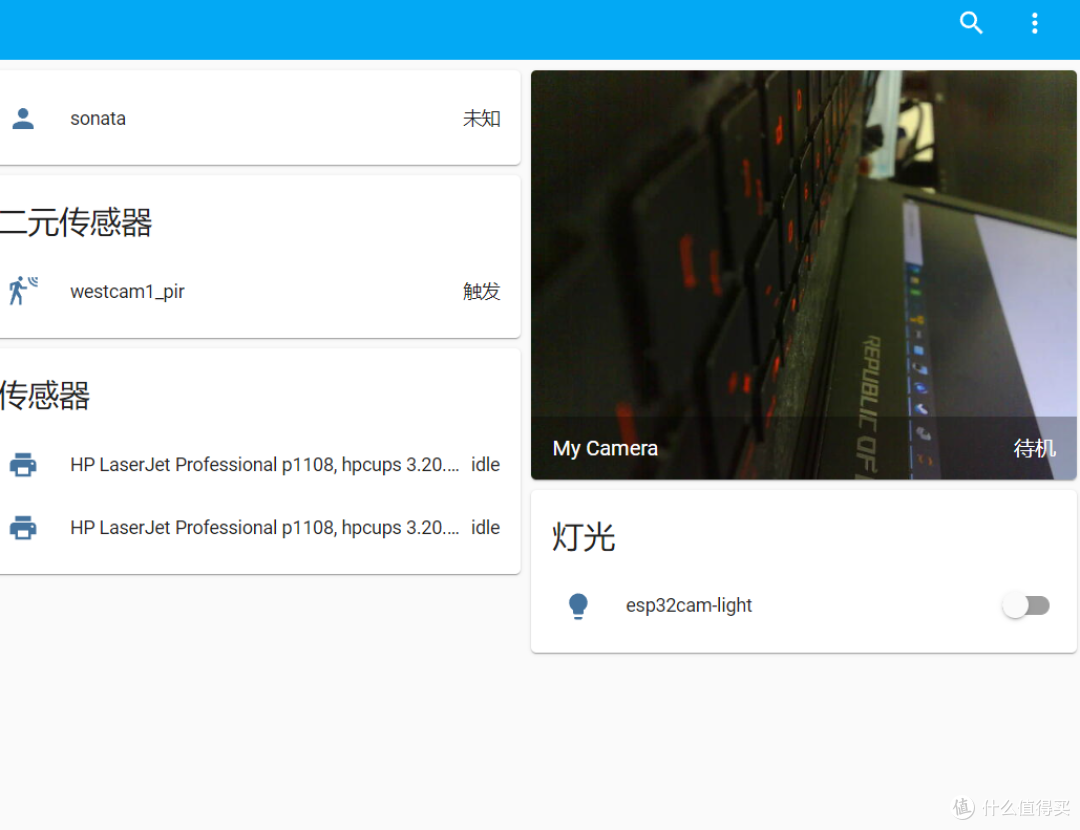

按篇二接入HA就可以看到设备了

自制低成本智能监控摄像头

我还打开了web sever

IP:8080是流媒体

IP:8081是截图

画面测试

esphome可选分辨率有

160x120 (QQVGA)

176x144 (QCIF)

240x176 (HQVGA)

320x240 (QVGA)

400x296 (CIF)

640x480 (VGA, default)

800x600 (SVGA)

1024x768 (XGA)

1280x1024 (SXGA)

1600x1200 (UXGA)

分辨率越高帧数越低

1024x768就只有7帧左右了

我只是打算拿来做拍照所以FPS多少无所谓了

自制低成本智能监控摄像头

自制低成本智能监控摄像头

光线正常时效果尚可

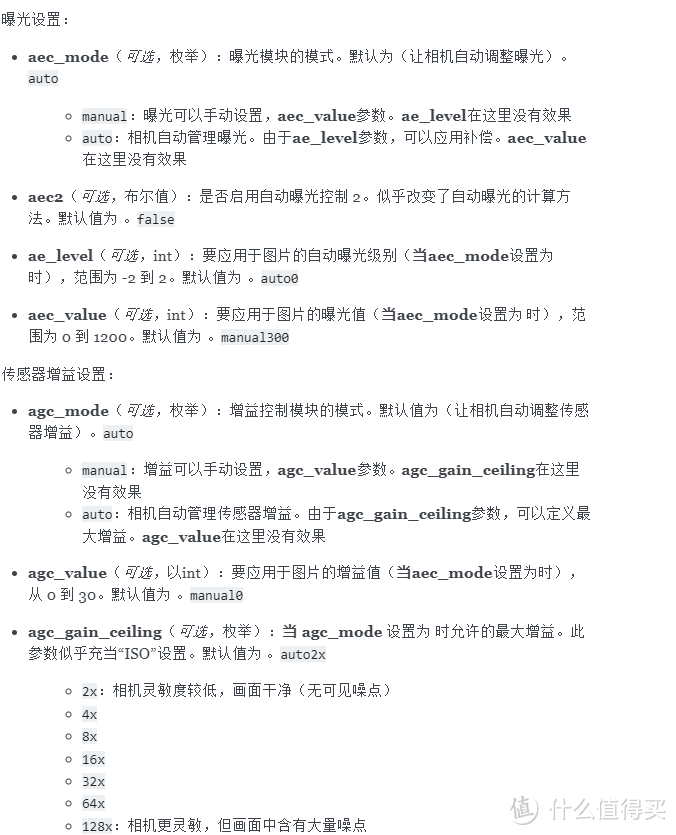

弱光需要调整参数

我这里用不到

代码大家参考下吧

自制低成本智能监控摄像头

总结:

esp32-cam自带感应设备不是很灵敏,可以外接一个红外感应

就可以做到人路过自动拍照了

再就是自带的闪光灯亮度还挺高

感觉还可以兼职智能小夜灯自制低成本智能监控摄像头

至于具体怎么搭配就看大家脑洞了

供电的的话不开闪光灯200ma

打开闪光灯耗电再400ma左右

家里的闲置五福一安可以派上用场了自制低成本智能监控摄像头

本期接线能用

0难度就不录视频了

下期讲我对这个摄像头的应用自制低成本智能监控摄像头
