装一台立卧两用HTPC——ROG B660I+分形工艺 Ridge机箱装机展示
2022-11-21 18:34:30
4点赞
15收藏
1评论
今天装一台来自分形工艺的 ITX 机箱 Fractal Ridge。这款机箱黑、白二色可选，尺寸为 360 x 115 x 375 mm，12.6L 体积，可立可卧，非常适合狭长紧凑的桌面空间，像大号 PS4 Pro 一样放在电视柜上作为HTPC使用也是很合适的。机身采用了金属材质，多处采用圆形小孔通风散热，正面板采用了阳极铝合金边框+编织布料。内部规格方面支持 ITX/DTX 主板，CPU 散热限高 70mm，支持安装 SFX、SFX-L 电源，可最大支持 335mm 长、137mm高、82mm厚的显卡或者280一体式水冷排提高CPU上限。硬件使用上本着性能与功耗均衡的原则，甜品级i5-12600K、以及强悍散热能力的影驰 Galaxy RTX 3070Ti 金属大师 OC等硬件发热量都不高，日常使用将双14cm风扇最大转速定为900转、利民 AXP120-X67 最大转速定为1300转，电源搭配ROG STRIX B660-i选择了 ROG的 LOKI 洛基 850W 白金电源，低负载风扇停转， 最大化降低噪音。好了，一起进入装机环节。
硬件配置清单：
CPU：intel i5-12600K
主板：华硕 ASUS ROG STRIX B660-i Gaming WiFi
显卡：影驰 Galaxy RTX 3070Ti 金属大师 OC
内存：宇瞻 Apacer NOX DDR5 5200 电竞内存 16Gx2
SSD：XPG Gammix 翼龙 S70 Blade 1Tb
电源：华硕 ASUS ROG LOKI 洛基 850W SFX-L 白金电源
机箱：分形工艺 Fractal Ridge Black
散热：利民 Thermalright AXP120-X67 RGB Black
一、整机展示。
整机黑色调，ROG LOKI 洛基电源和利民 AXP120-X67使用橘黄色 RGB 灯效（R64，G17，B0），其余硬件均为无光。

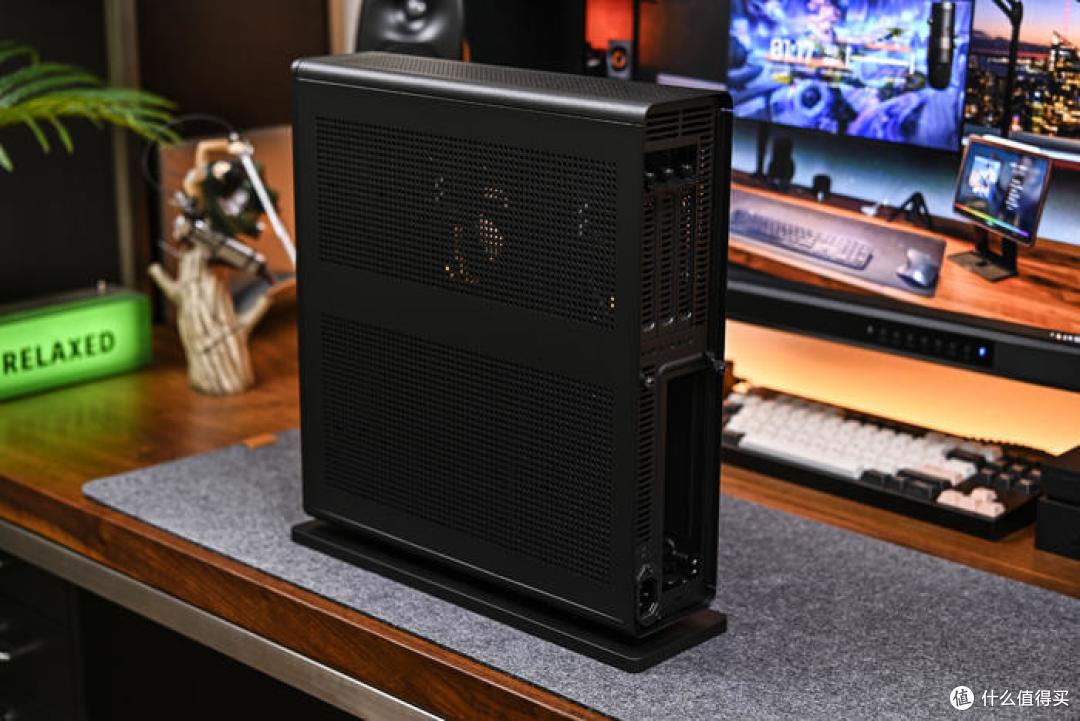

机身为立式、卧式两种摆放方式，可以根据家居环境自行调整，以下为主机各角度展示。

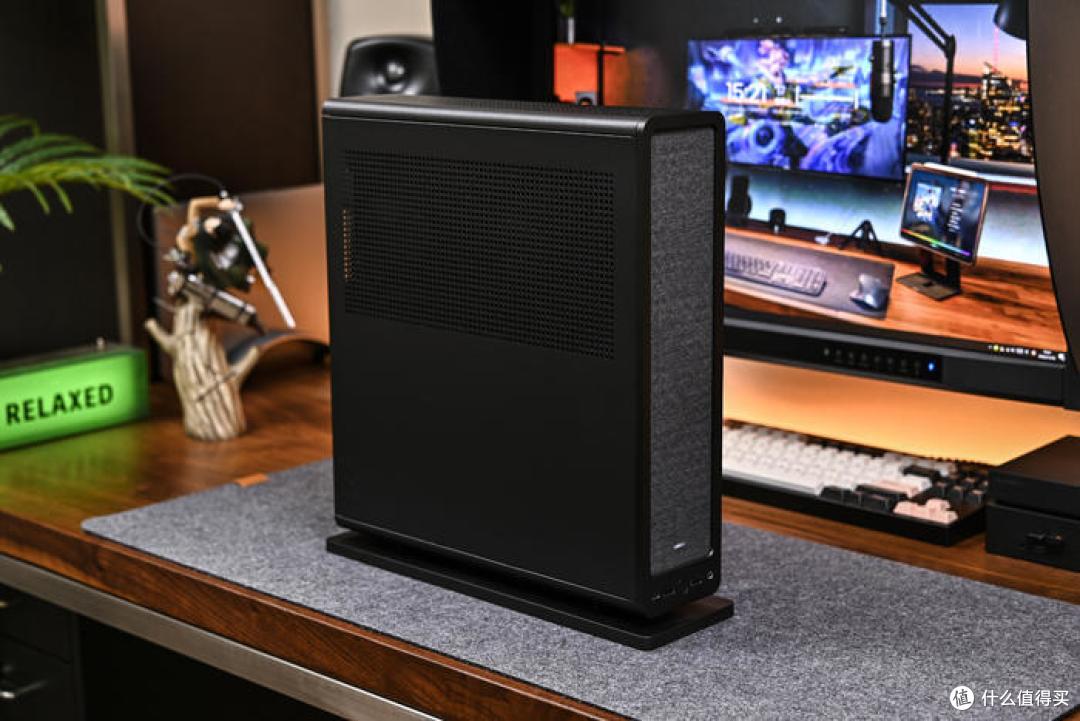

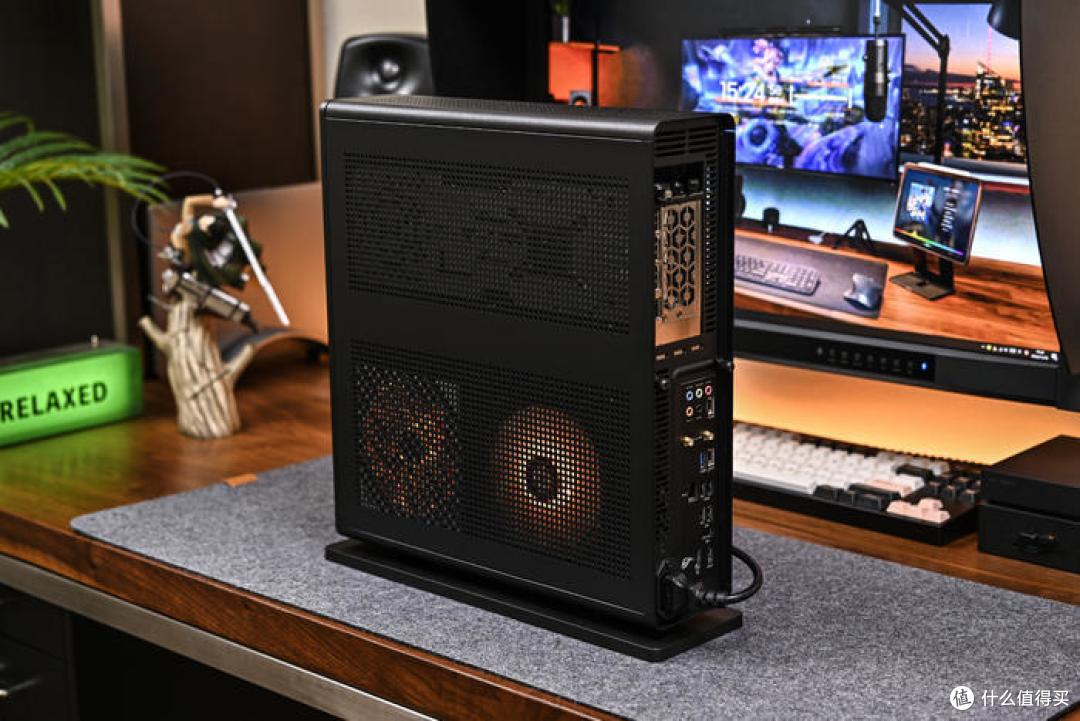

机身侧面展示。可以看到整面侧板做了两大区域的Mesh通风网孔，也是现在比较流行的散热设计理念。

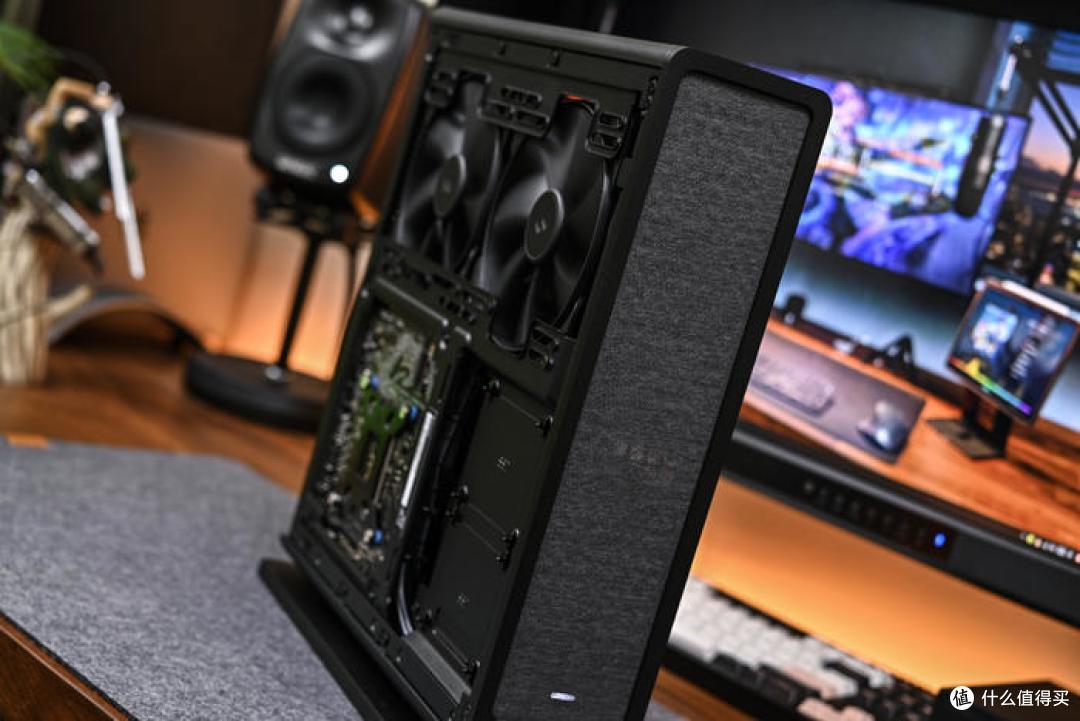

主板侧一览。上下分仓结构，显卡在二楼，电源和主板一左一右在一楼是邻居。
机身另一侧，上方双 14cm 风扇区域同样做了大面积镂空网孔。
打开机箱背板，主板背侧展示。

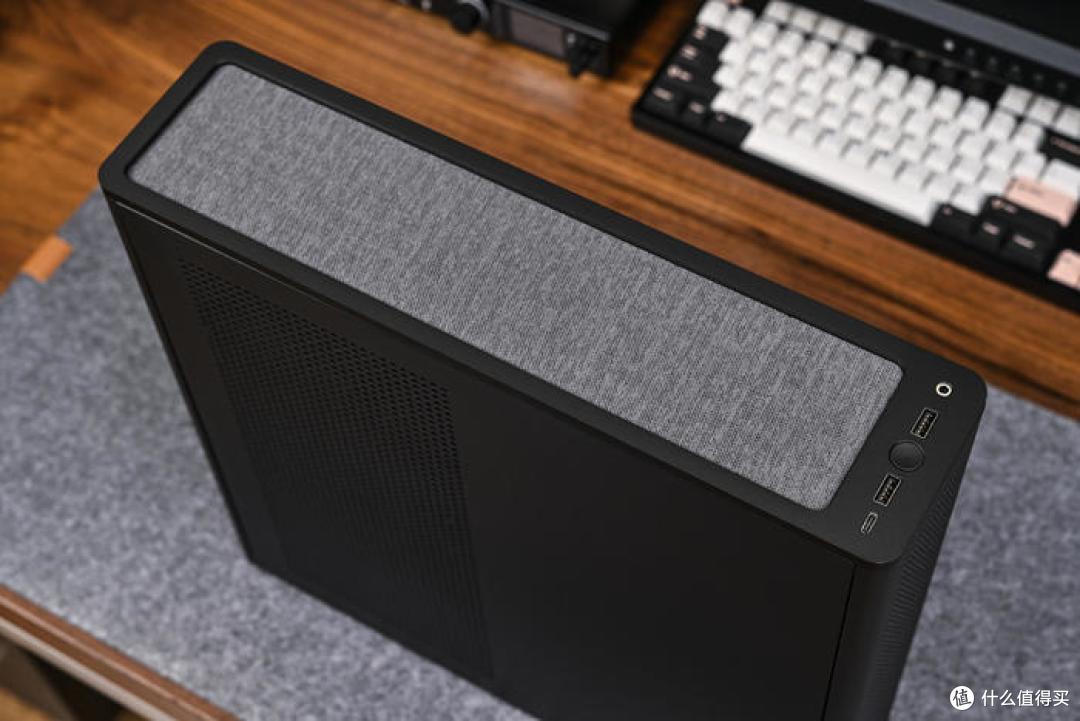

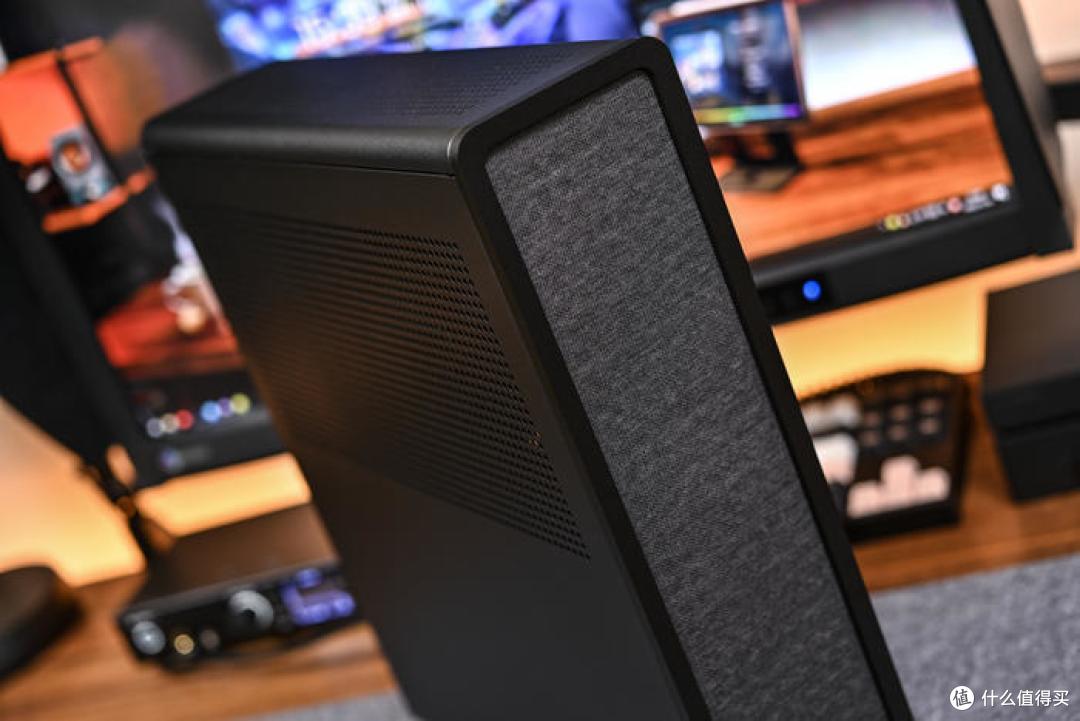

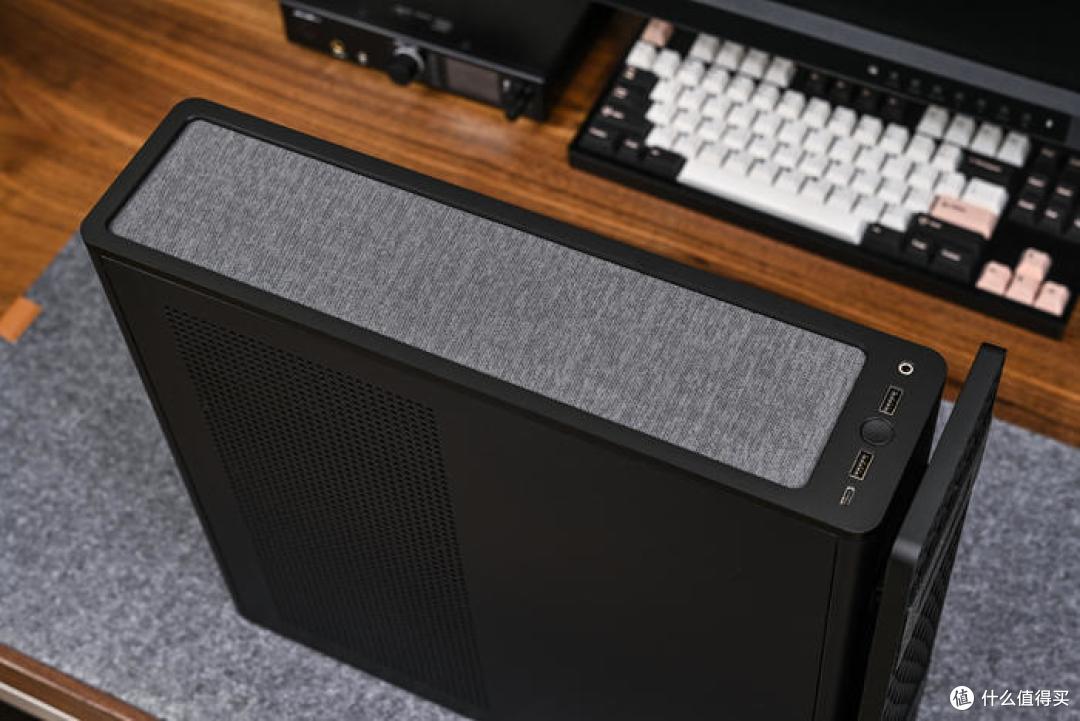

前面板灰黑色编制网布材料，既是装饰品也是通风散热的辅助品。

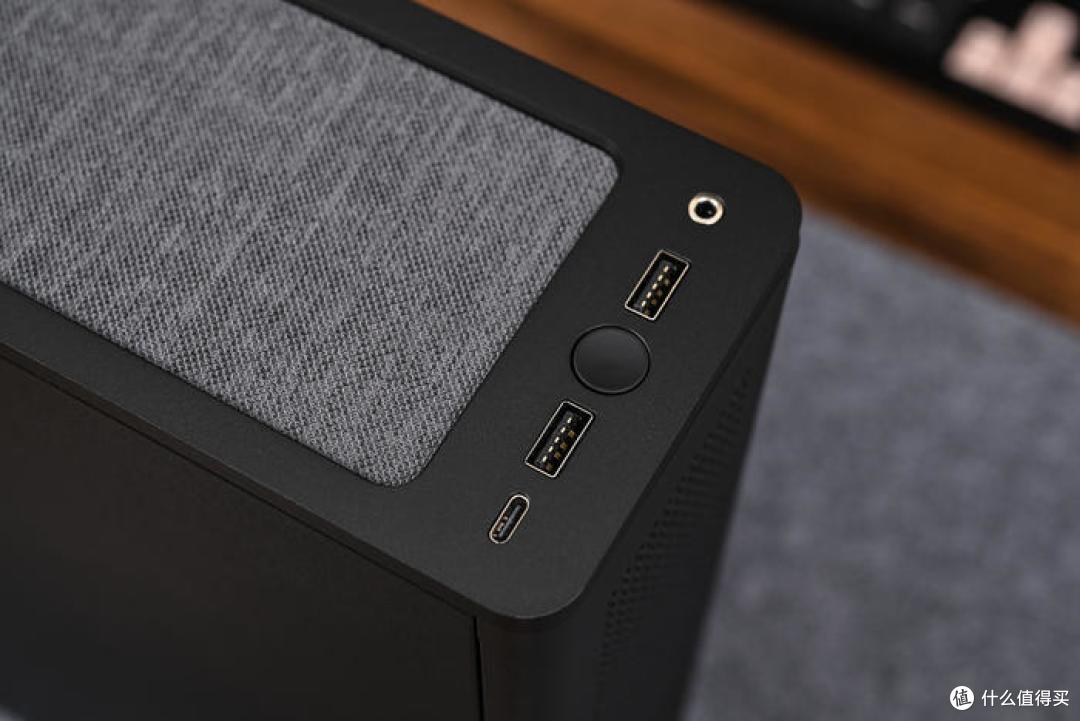

机箱IO在前面板最下方，从左到右分别为：1个全速 USB 3.1 Gen2 Type-C、1个 USB 3.0 Type-A、开关机键、1个 USB 3.0 Type-A、以及 1个 3.5mm 音频复合接口。

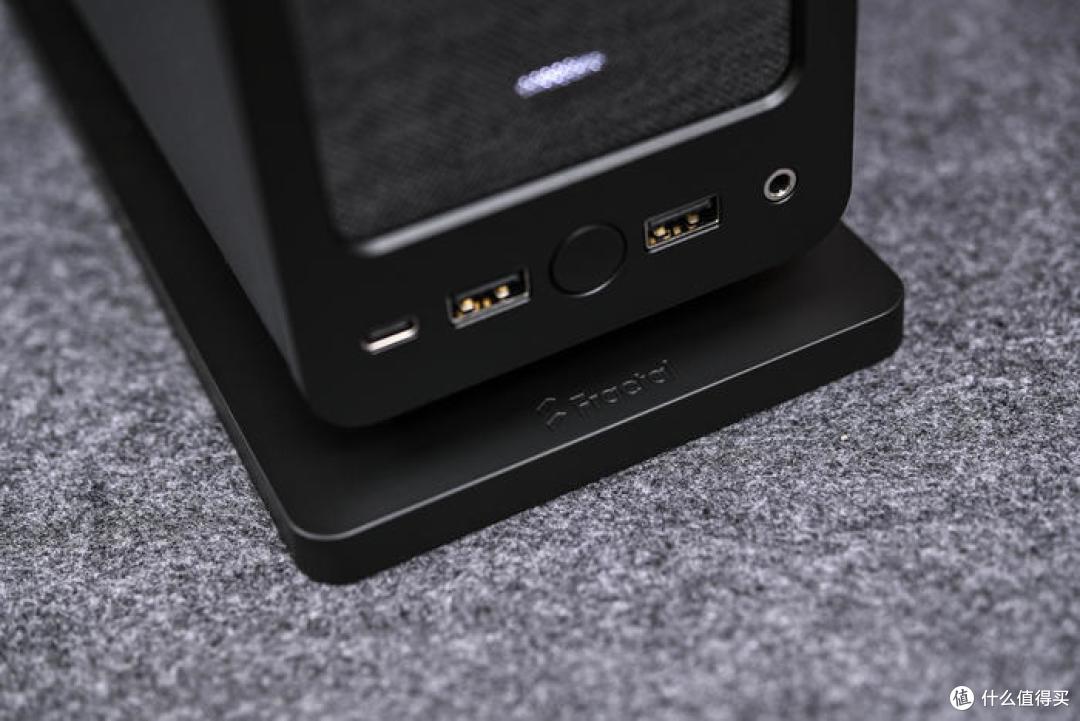

底座前端阴刻 Fractal 标识。

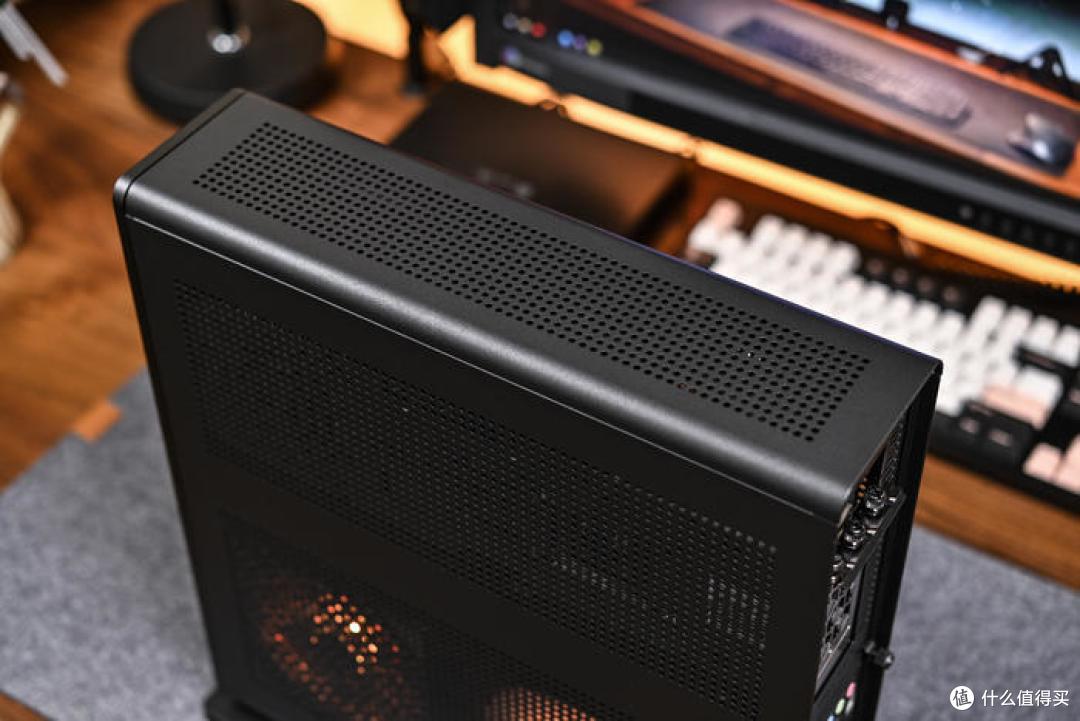

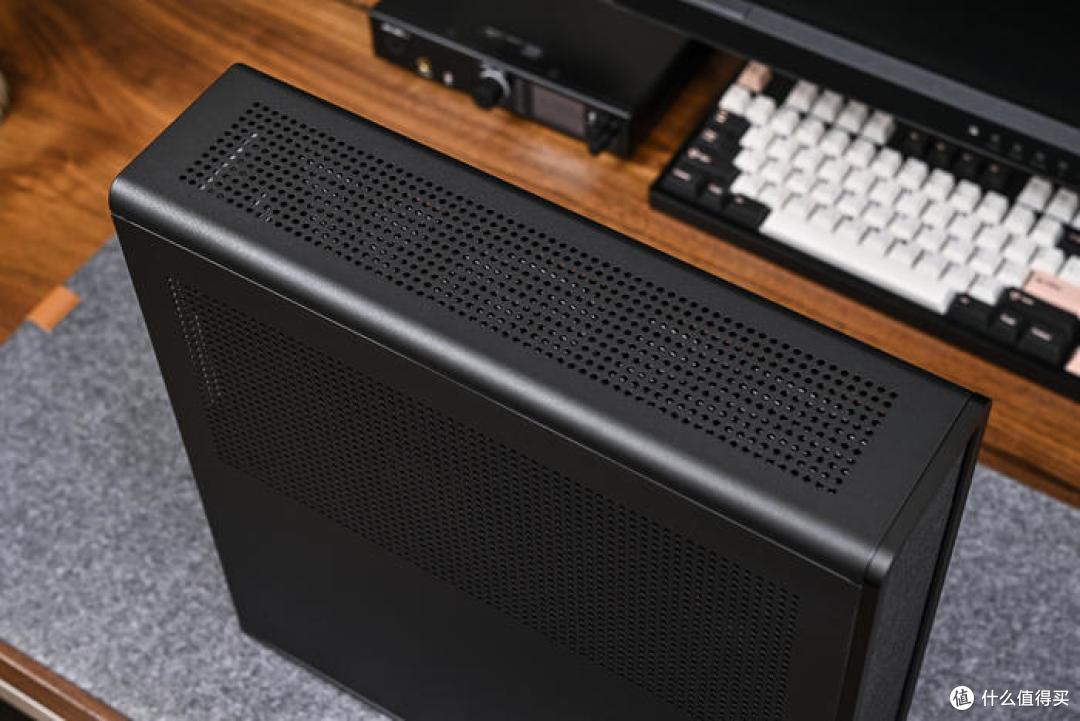

主机顶部为整面 Mesh 网孔设计，让热上升的空气无处遁寻，当然想要最大化排风效率的话，还可以再内部安装 3 颗 8cm 风扇排风。

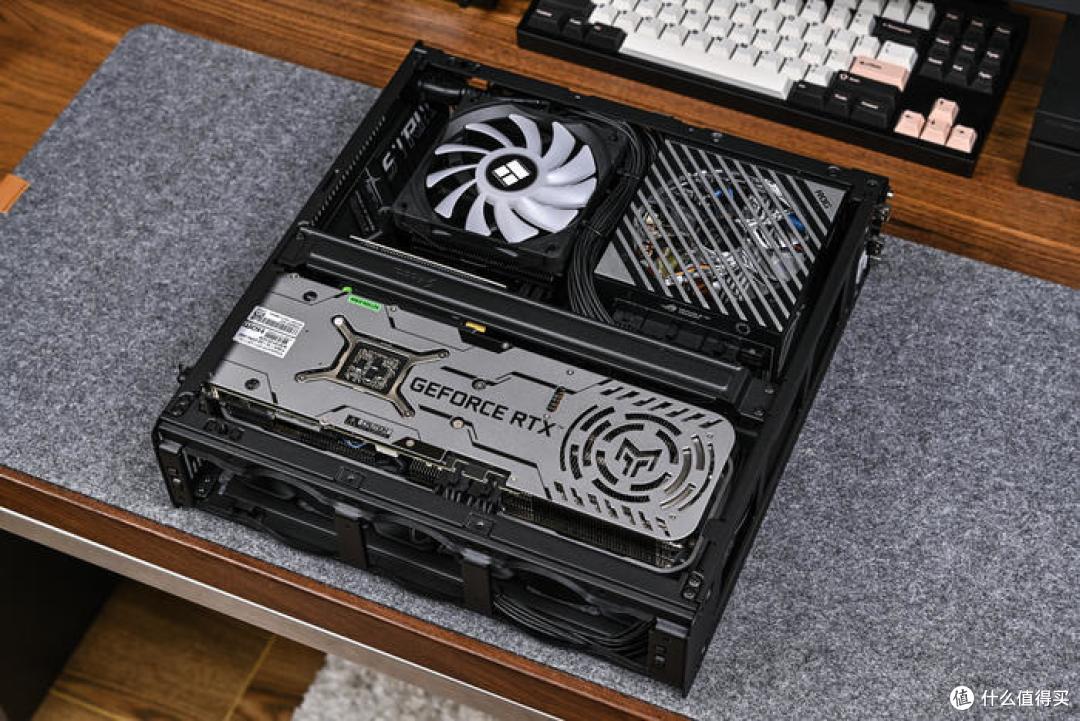

影驰 Galaxy RTX 3070Ti 金属大师 OC显卡。无光设计简约低调，全金属的外壳散热有保障。
显卡背面为全金属散热背板，辅助散热的同时防止PCB变形。中央印有GEFORCE RTX字样。
尾部风扇后面的背板采用镂空设计，尽量减少尾部重量的同时兼顾最佳散热风道。

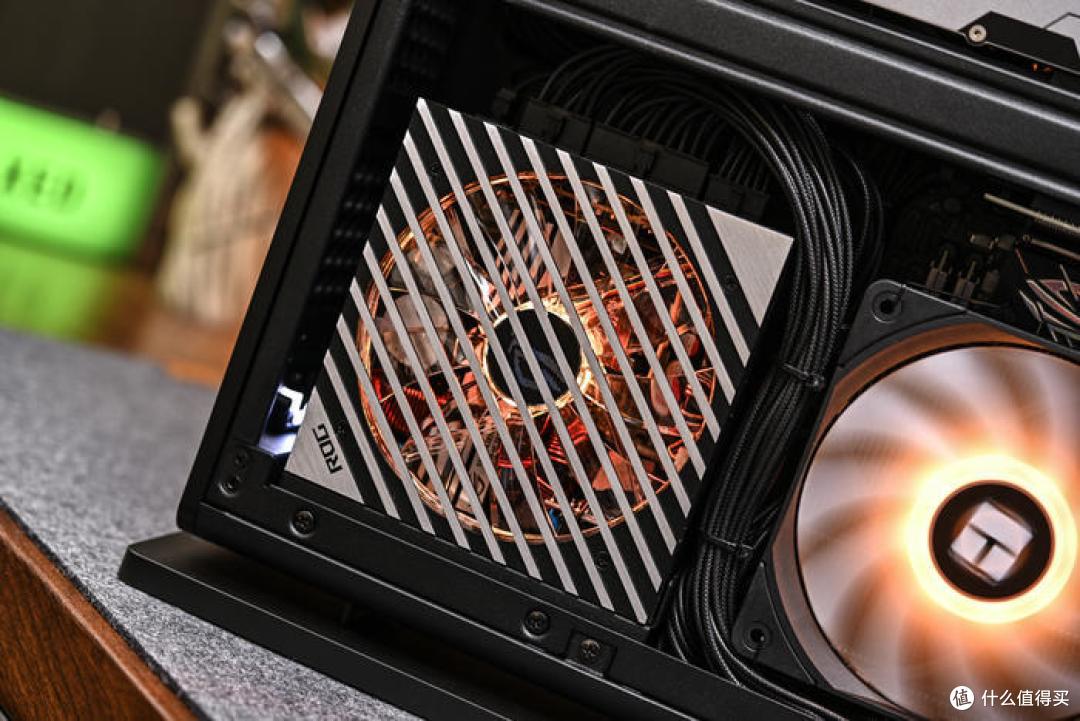

华硕 ASUS ROG LOKI 洛基 850W SFX-L 白金电源 RGB灯效展示，内置12cm风扇含有 8 颗可寻址 LED 灯珠，支持 Aura Sync 神光同步灯效。
利民 Thermalright AXP120-X67 RGB Black 灯效展示。我把灯光亮度定低，只让风扇轴心部分保留。

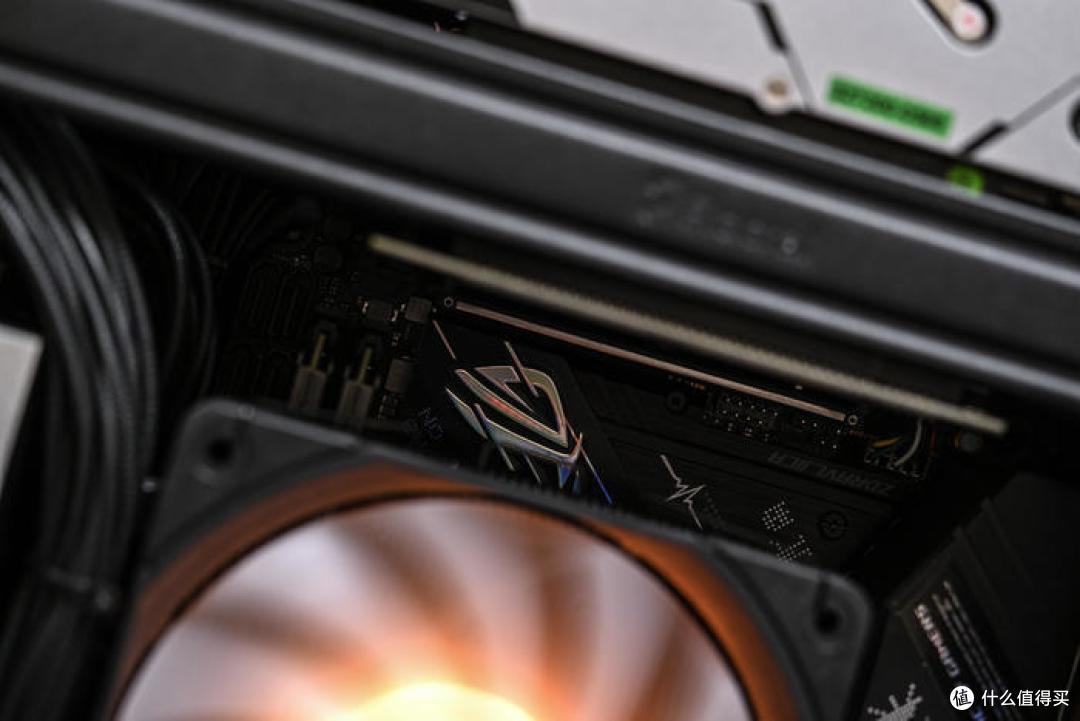

华硕 ROG STRIX B660-i Gaming WiFi 主板 M.2 散热模块上的 ROG Logo。

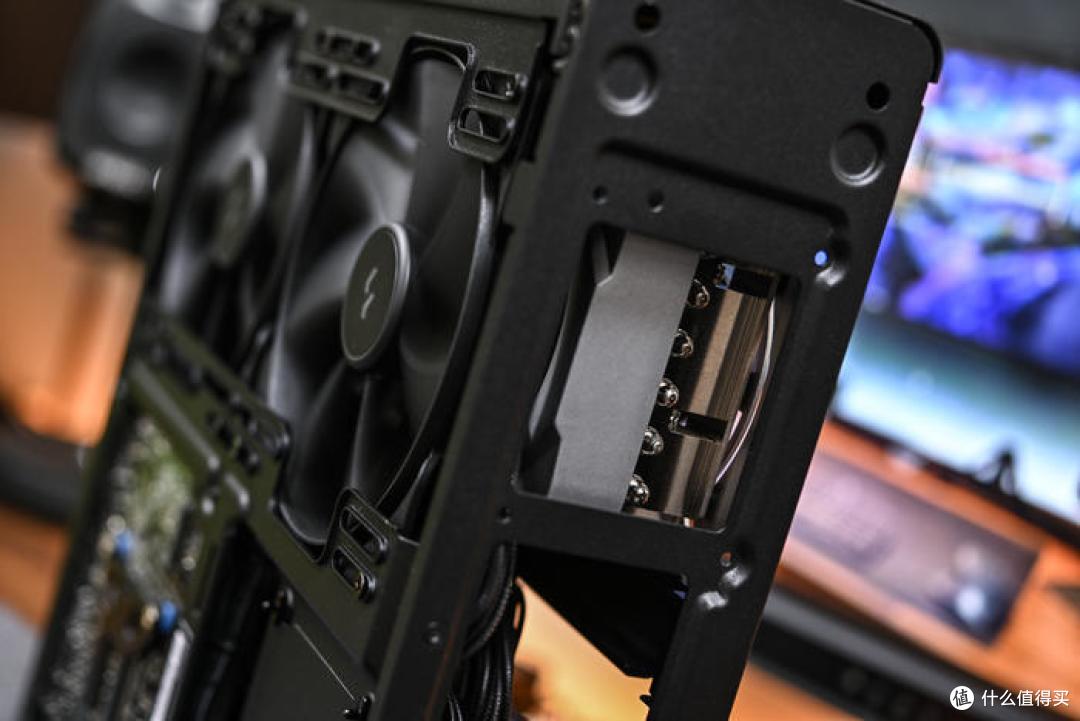

打开另一侧侧板，上方是两颗分形工艺自家的 Aspect 14PWM 风扇，这款风扇噪音是极低的，素质不错。
华硕 ROG STRIX B660-i Gaming WiFi 主板背面的还可以安装第二个M.2 SSD，机箱背部宽大的开孔设计让 SSD 拆装更方便。

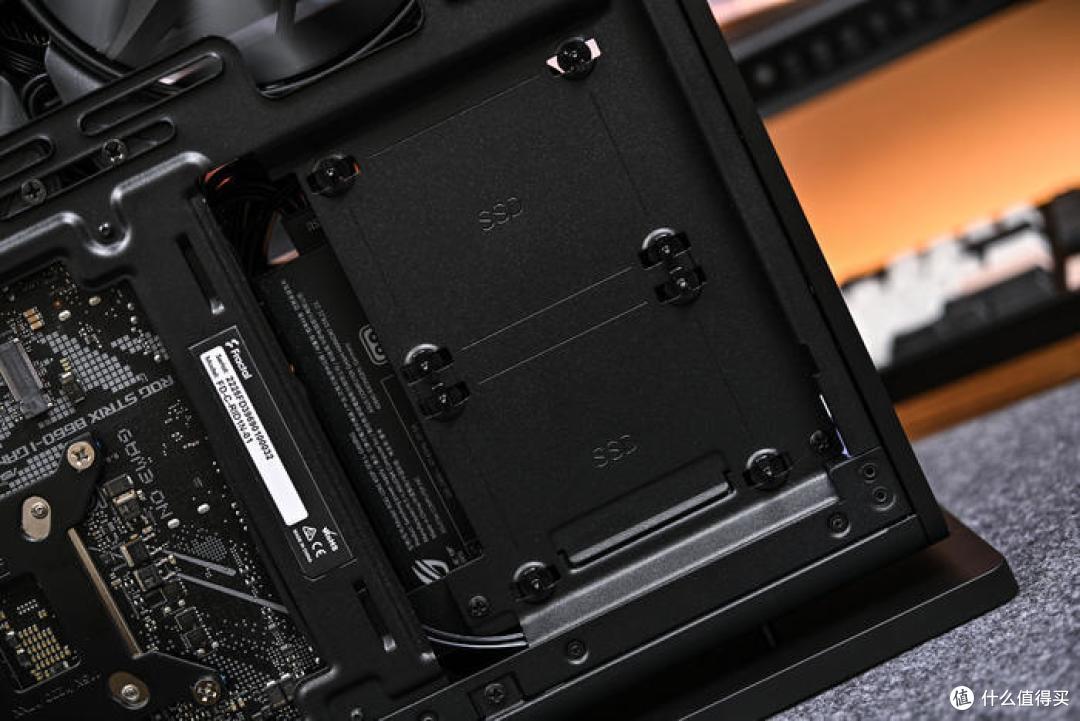

右下角两个 2.5寸硬盘安装位，提高存储上限。
前面板磁吸式设计，拆装方便。
前面板还可以继续安装两个2.5寸硬盘。
影驰 Galaxy RTX 3070Ti 金属大师 OC 尾部可见的镀镍 6 热管。
华硕 ROG LOKI 洛基 850W 电源侧面的败家之眼 Logo。

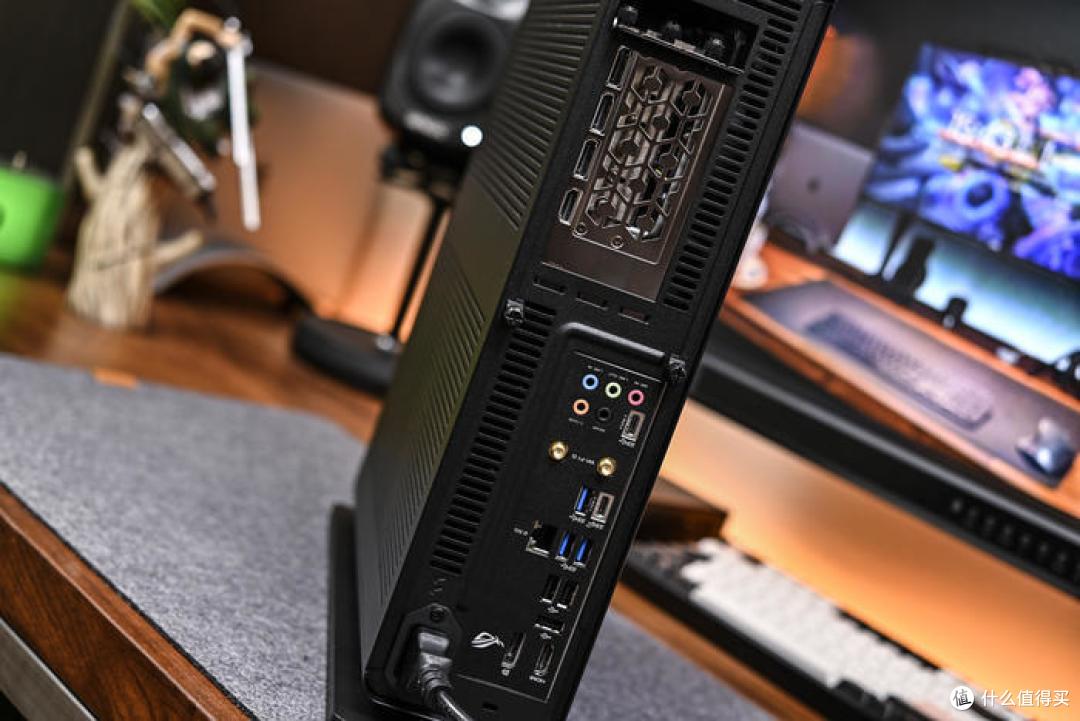

机箱尾部上方为显卡IO接口，下方为主板IO接口，左下角为电源转接口，下置电源接口好评。
二、安装环节。
这款机箱比较有意思，我觉得有必要简单介绍一下安装过程。首先主板安装 CPU、SSD 和内存。

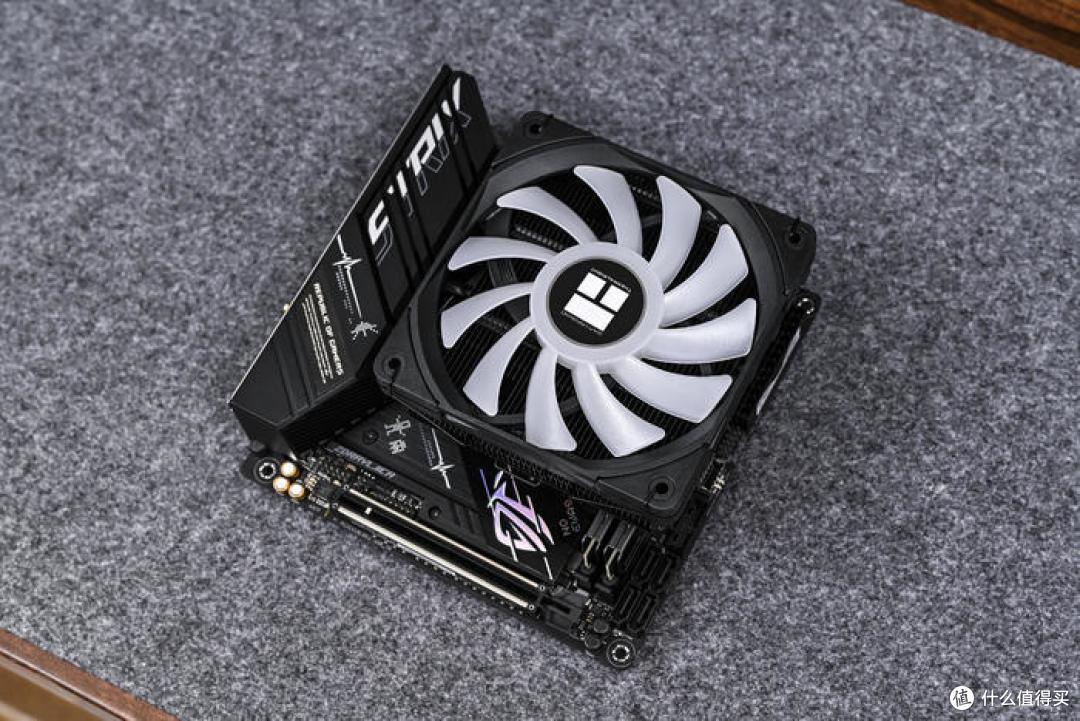

安装 AXP120-X67 下压式散热器。
为了方便安装先将机箱个面板拆除，将主板安装到机箱主板位置固定好。
将机箱IO线材接好并用扎带固定好。
安装电源模组线。主板和电源上方提供专门的理线空间，多余线材可以藏于此处。
显卡安装转接小板固定于机箱内，锁紧挡板螺丝。务必使显卡——转接板——主板安装到位避免接触不良。
安装显卡模组线材，可以沿显卡尾部绕一圈，ROG LOKI 洛基 850W 的显卡 8Pin 线材长度刚刚好。
另一侧硬件情况展示，上方两颗 14cm风扇进风辅助显卡散热，当然也可以替换为12cm的。这里需要注意下，如果保留风扇安装显卡，则显卡厚度最大可达 57mm，如果拆除风扇安装显卡，显卡厚度则扩大到 82mm，长度统一最大为 335mm。此外这里还可以安装 280/240 冷排，增加对 CPU 散热的功耗上限，但是此时就不可以再安装显卡了，具体怎么选看实际个人硬件需求吧。至于显卡高度的话也需要讲一下，如果顶部安装三颗 80mm，风扇，则显卡最高 125mm，顶部不安装风扇时，显卡最高达到 137mm。

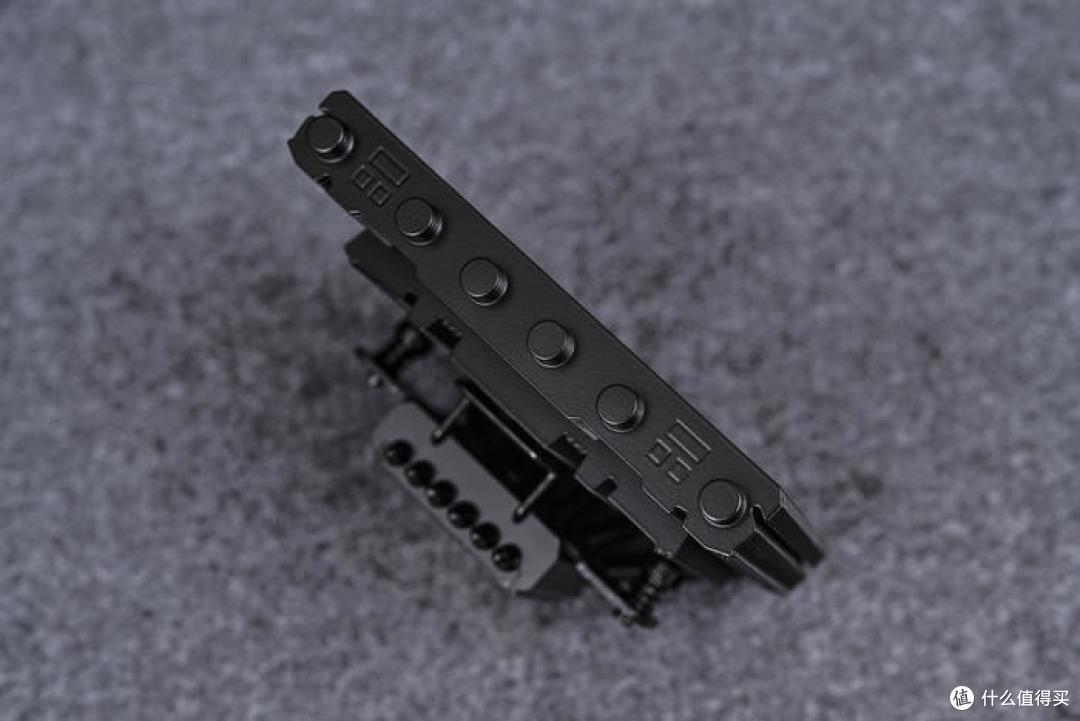

在 CPU 底板上安装竖装支架。这里采用竖装安装展示，卧式则是将两个支架安装在侧板上实现，这里就不展示了，后面机箱开箱环节会有介绍。
将安装好支架的底板安装到机箱上，锁紧螺丝固定。
安装侧板。
安装另一侧面板。
将磁吸前面板放回吸住，再将机箱竖立即可。
三、配件开箱。
主板选择的华硕 ROG Strix B660-I Gaming WiFi。

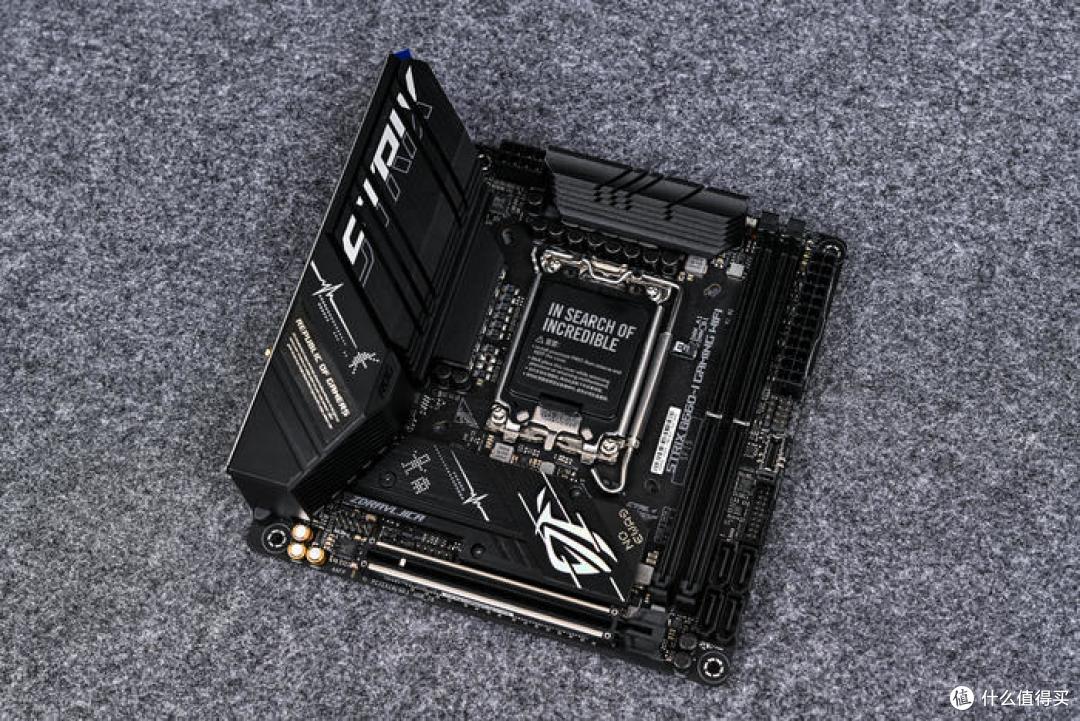

主板尺寸为标准ITX版型规格，8 层 PCB ，通体黑色搭配银色装饰，斜线切割的散热模块质感十足。
一体式I/O+VRM散热装甲，上面印有SRTIX字样。采用8+1 （ DIGI + 数字供电）相供电，intel LGA1700底座。
M.2散热模块上的ROG败家之眼，没有设计灯光。主板M.2 PCIe4.0 M.2插槽支持2260mm和2280mm规格，另一个主板M.2 PCIE4.0接口被放置在主板背面。
标配双DDR5内存插槽，搭配第12代Core处理器支持双通道DDR5-4800到6200MHz,，最大64GB(2×32GB)容量。24PIN 供电接口旁边是机箱IO跳线、USB TypeC3.2Gen1、传统的USB TypeA 3.2Gen1以及4组SATA6G硬盘接口。最上面还有Q-LED 指示灯，可以辅助开机自检根据颜色判断硬件故障等。
接口方面：包括1个HDMI接口,1个DisplayPort接口，3个USB2.0，3个USB3.2，2个USB3.2 Gen2x2 Type-C，一个2.5LAN口，无线网卡天线接线端以及音频接口。
显卡选择了影驰 Galaxy RTX 3070Ti 金属大师 OC。

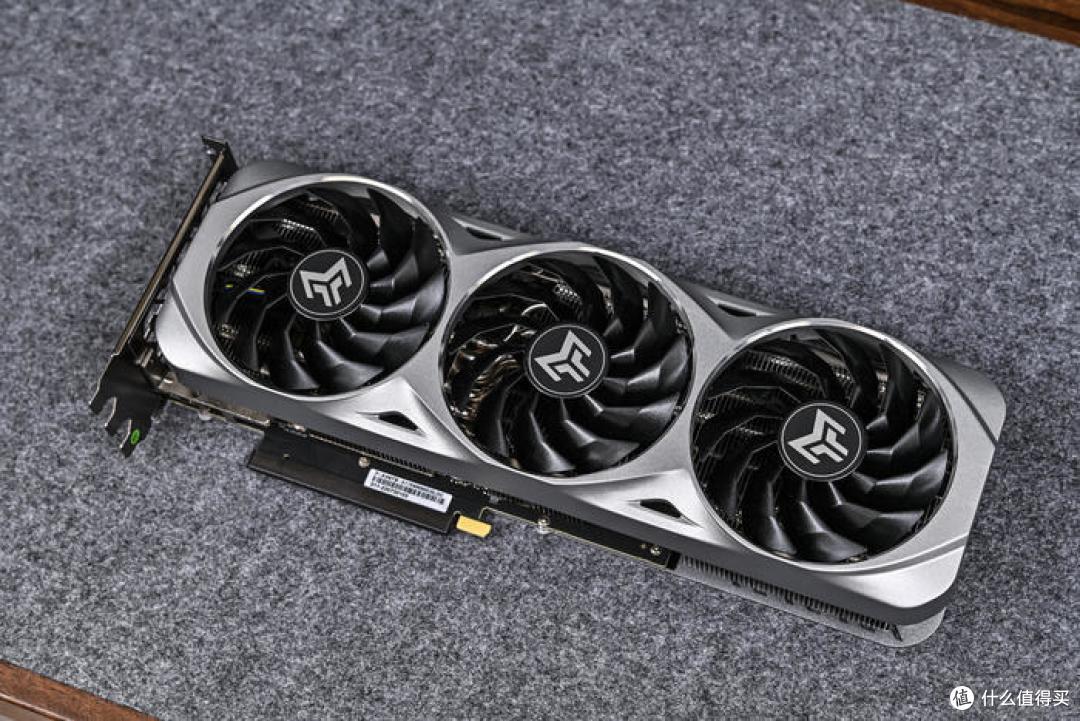

显卡配色为银灰色，风扇为黑色，整体金属质感十足。影驰 Galaxy RTX 3070Ti 金属大师 OC 为Nvidia Ampere 架构，核心代号GA104-400，核心工艺 8nm，支持第二代光线追踪/DLSS 2.1，采用 8GB GDDR6X 显存。尺寸 338 × 139 × 69mm（不含挡板），显卡采用影驰寒光星散热系统，导风罩外壳采用一体成型铝合金材质，触感冰凉，外壳表面具有镂空装饰，既美观又提升了散热面积。

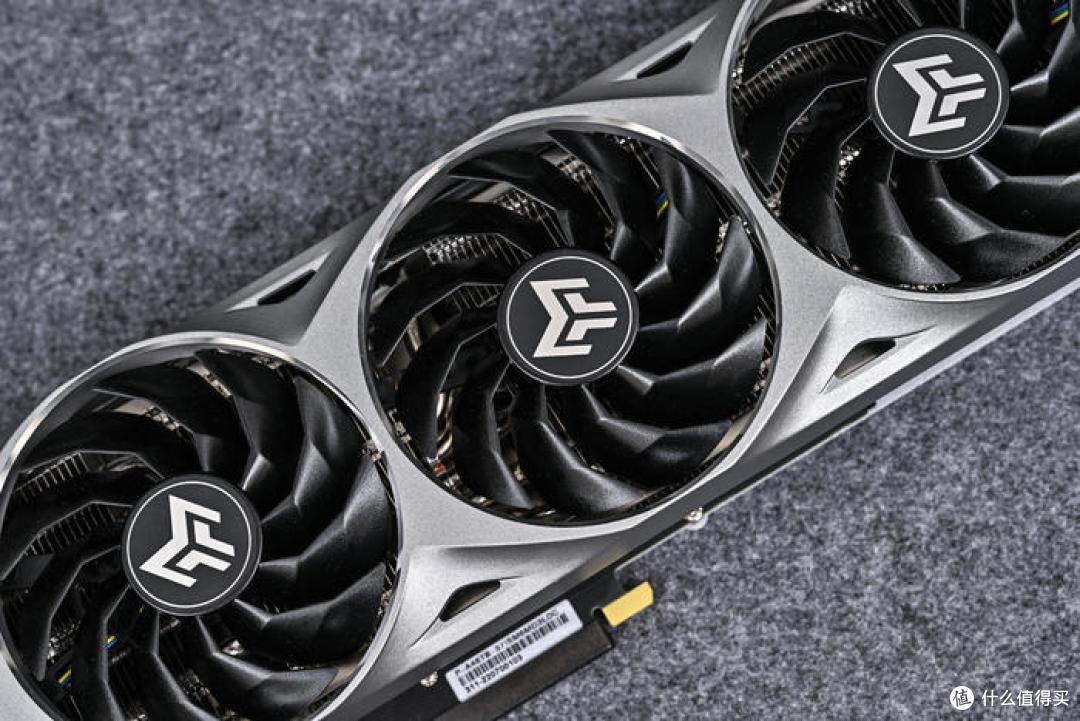

显卡的9CM十一叶静霜异形风扇，三折设计加强风压，风流更强劲，风阻更小更静音。
显卡侧面可见显卡为三重连锁设计，安装显卡后重量均由机箱承担，减轻PCB负担。导风罩中央印有GALAX字样，右侧尾端印有GEFORCE RTX标识。
显卡为双 8Pin 供电设计，TGP 功耗设计为 310W。

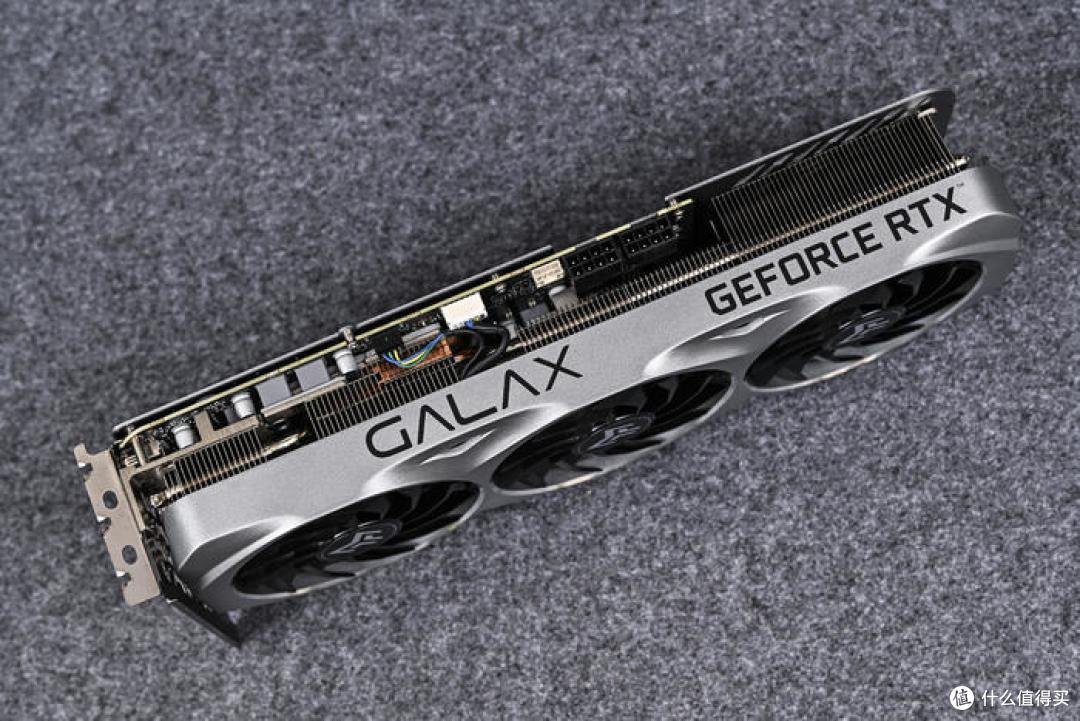

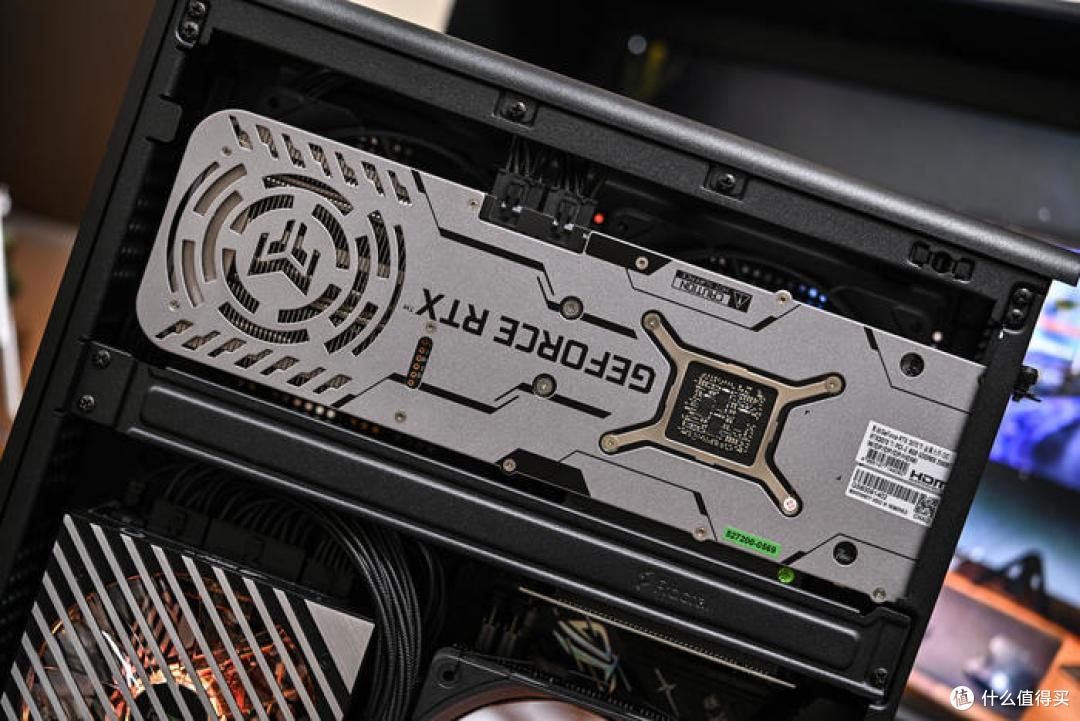

显卡背面为全金属散热背板，辅助散热的同时防止PCB变形。中央印有GEFORCE RTX字样。
尾部风扇后面的背板采用镂空设计，尽量减少尾部重量的同时兼顾最佳散热风道。

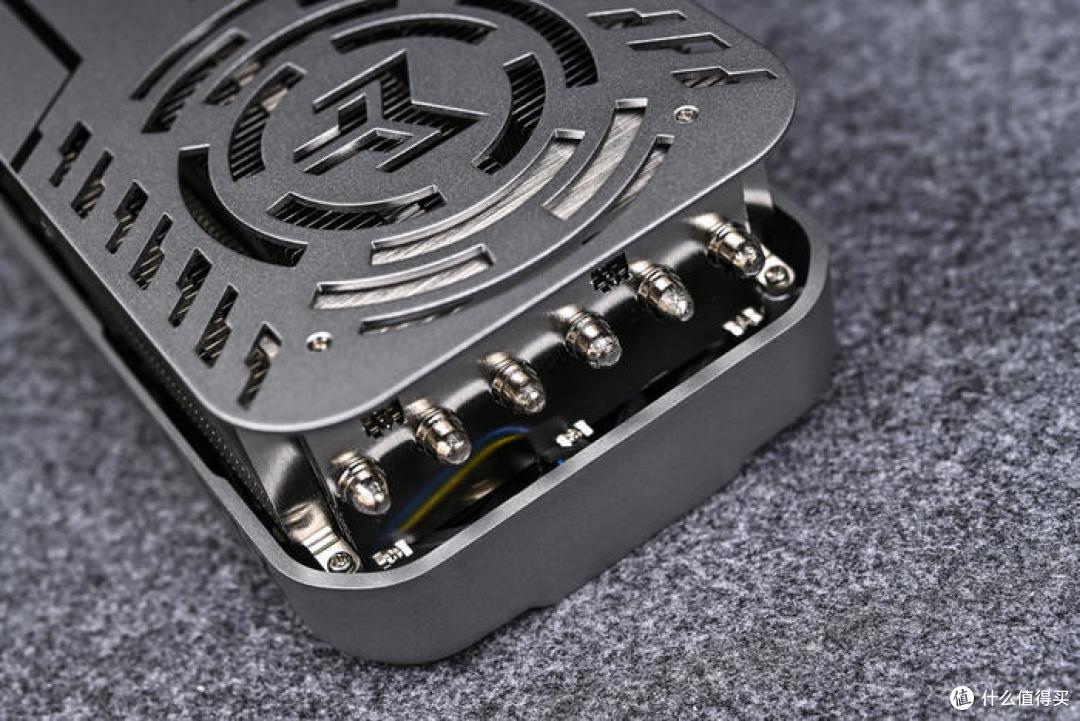

显卡尾部可以看到镀镍的6根热管，纯铜材质。
另一侧可以看到厚实的纯铜底核心散热模组，散热鳍片密度也非常高。

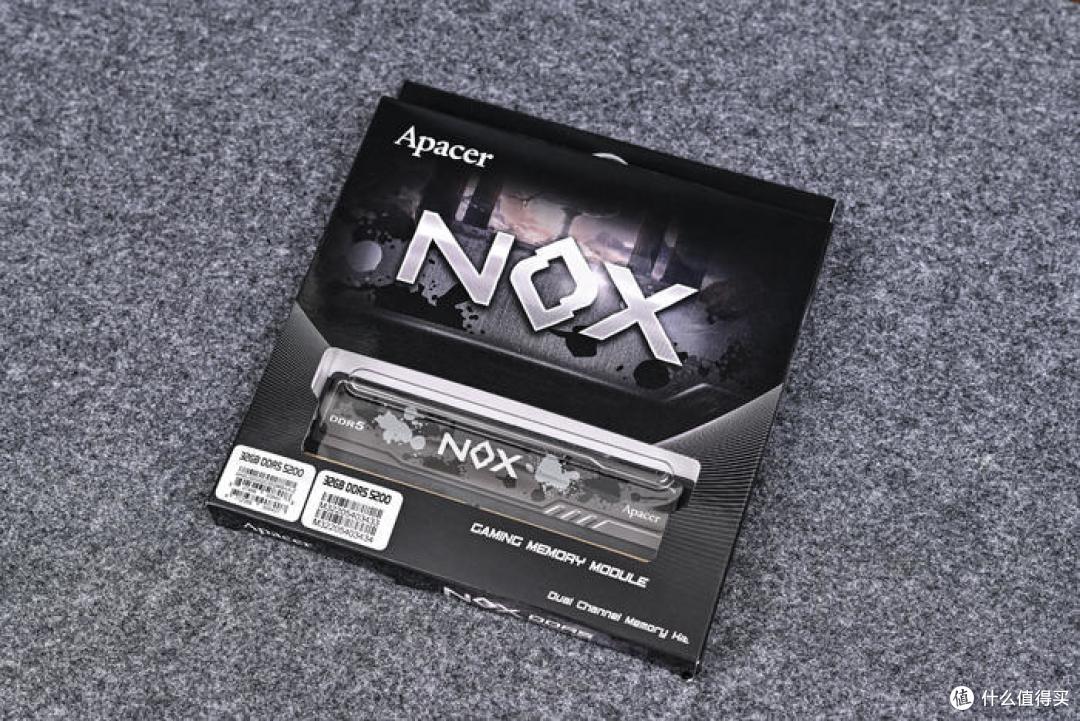

内存来自宇瞻 Apacer NOX DDR5 5200电竞内存

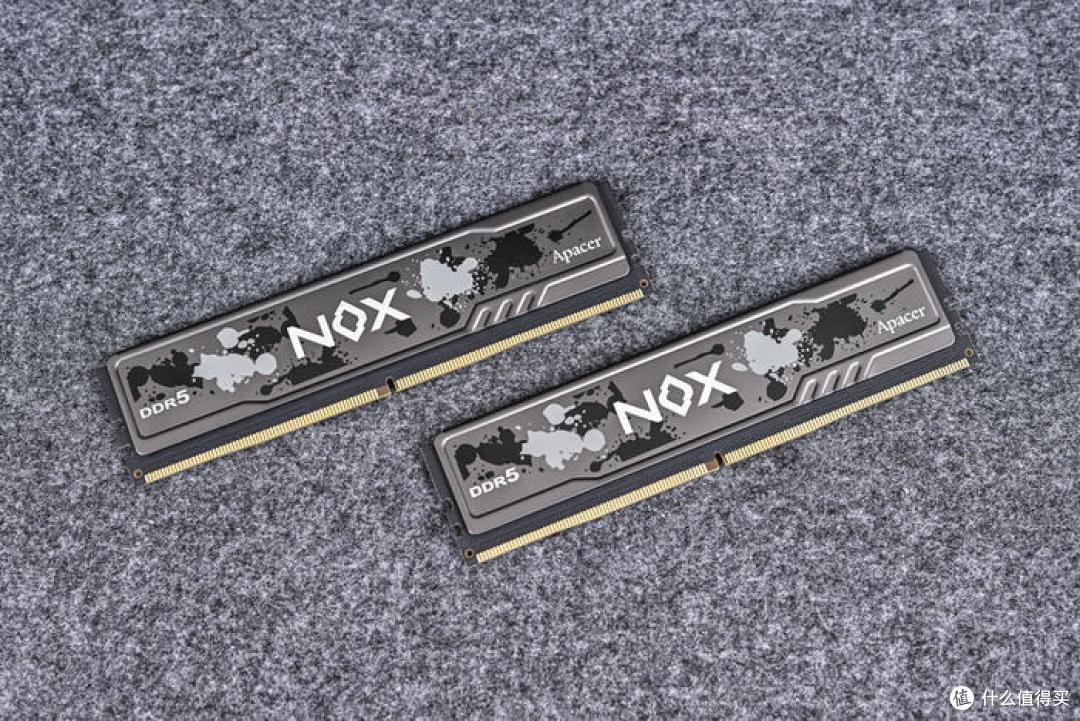

外观简洁低调，富有质感的铝合金马甲加上低调泼墨意像，有点军事风格的感觉，紧凑的身形、无光的设计非常适合风冷、无光方案装机使用。规格方面，内存颗粒为镁光颗粒，XMP 频率则为 5200，时序 38-38-38-84，电压1.2V，搭载 PMIC 电源管理晶片及 ONE-DIE ECC 内存纠错机制，支援 Intel XMP3.0，AMD EXPO 轻松一键超频。

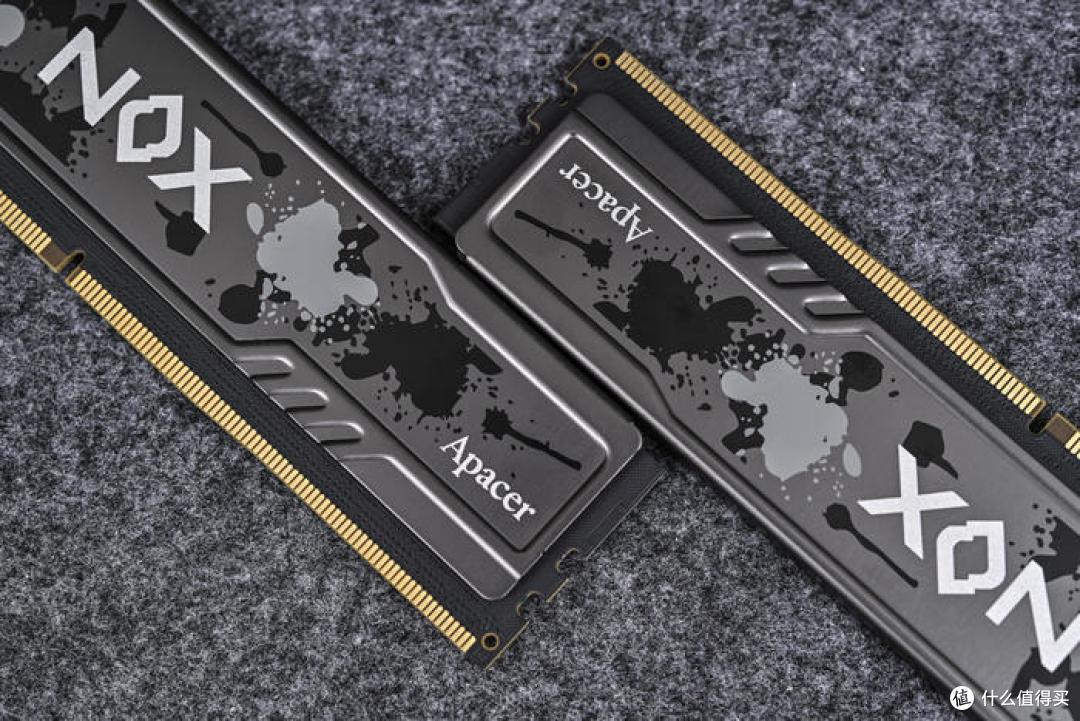

表面咖灰色的底色，表面布满类似迷彩的涂装，以泼墨意像带出暗黑女神的神秘感，展现玩家个性。内存中央印有白字体NOX的Logo。
内存右侧中央则印有 Apacer Logo 喷涂。
固态硬盘选择来自XPG Gammix 翼龙 S70 Blade 1Tb。

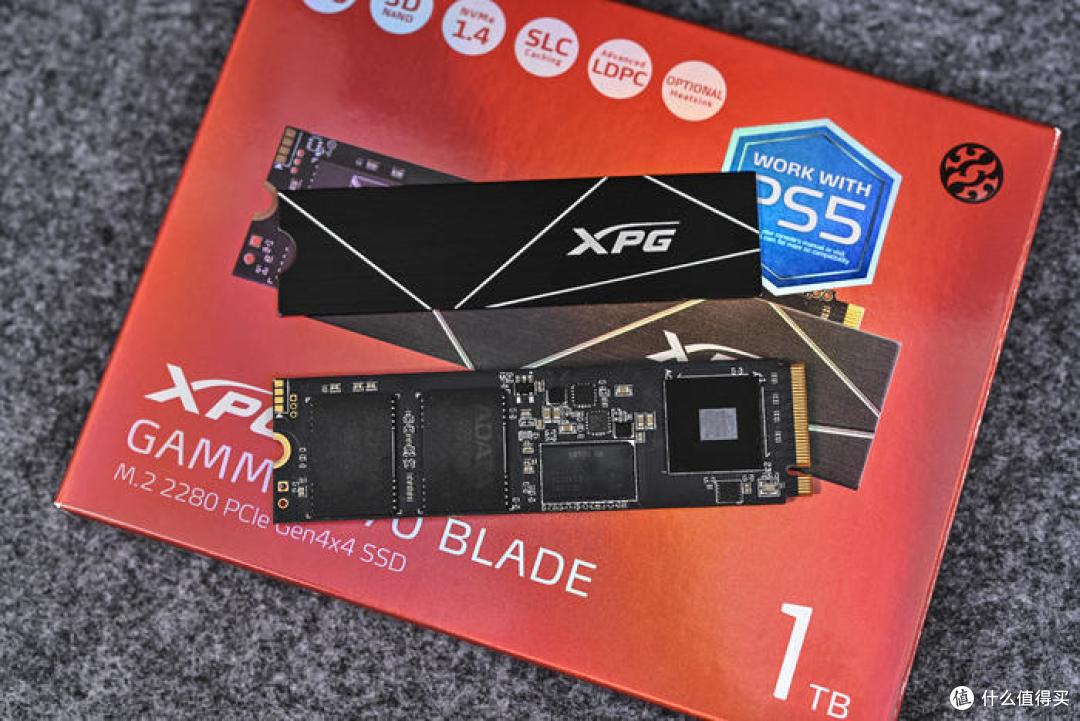

XPG Gammix 翼龙 S70 Blade 1TB固态硬盘为 M.2 2280尺寸，NVMe 1.4、PCIe 4.0 设计，其读写可达7400M/s、6400M/s，采用 InnoGrit IG5236CAA 主控，双面颗粒设计，具备3D NAND、SLC缓存、带LDPC纠错，支持PS5。散热片上不规则几何棱线增加几分设计感，右侧是XPG标识。
电源选择了华硕 ROG LOKI 洛基 850W SFX-L 白金牌电源。
电源线为纯黑化压纹硅胶线材，柔软的质地非常适合紧凑型机箱使用。
附赠16针PCIe线材，为 PCIe Gen 5.0 显卡提供 600W 的电力输出，为升级新显卡做好准备。

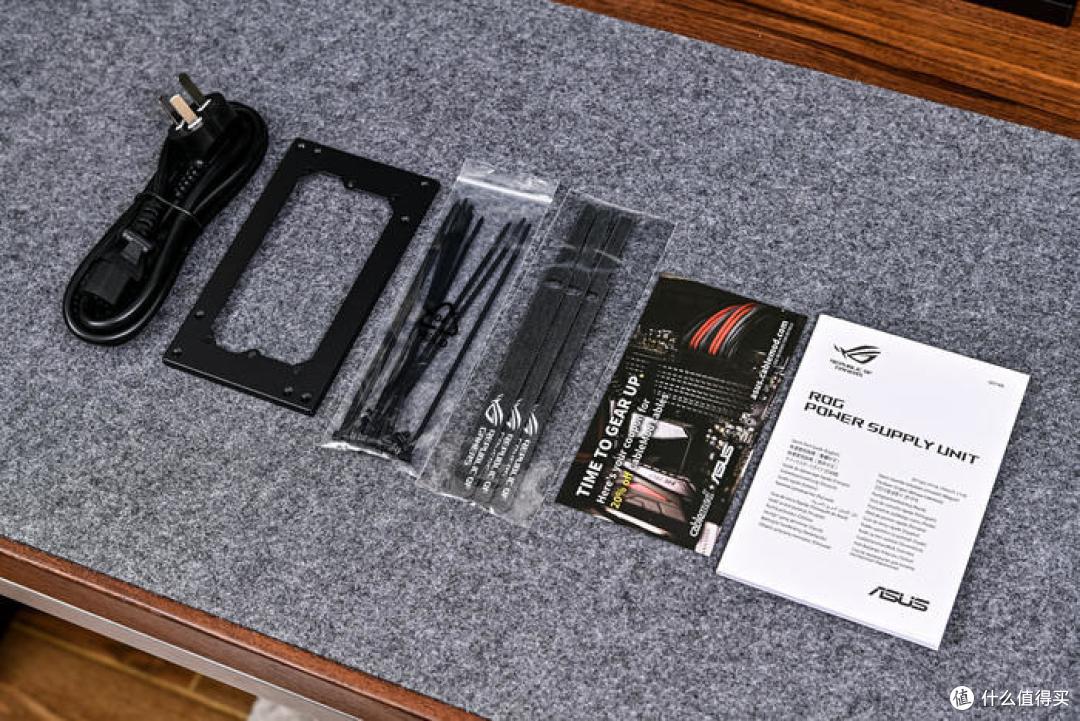

附件还包括电源线一根、SFX-L转ATX转接板一个、扎带魔术贴若干、说明书以及线材定制优惠卡。
取出电源本体，可以看到 ROG LOKI 洛基 850W SFX-L 白金牌电源延续了ROG THOR 雷神的设计，调整为SFX-L的规格，通过ATX 3.0认证，这款电源整体尺寸为 125 x 125 x 63.5 mm，定制的铝合材质拉丝工艺的上盖质感无敌，内置 12cm 双滚珠轴承的轴流风扇，采用连框设计，也带来更大的风量和风压，风扇采用8颗可寻址 LED 灯珠，支持 Aura Sync 神光同步灯效，轻松打造一体化的整机灯效。为了降低噪音，当电源负载处于40%或更低时，PWM温控风扇会关闭。一般来讲，ROG LOKI 洛基仅产生低于 25 dB 噪音，并通过 Lambda A 噪音认证，带来低噪音的静谧环境。
电源一侧为华硕雷神2代电源相同的镜面饰板设计，但没有屏幕显示和RGB光效，右侧ROG标识也同样为阴刻镜面设计，相比 雷神2 功能更简洁一些。
通过了 80 PLUS 白金牌认证，可以达到 92% 的转化效，带有OPP/OVP/UVP/SCP/OCP/OTP 保护功能，采用低 ESR 日系电容可提升效率并减少发热源，降低噪音以及提高可靠性与稳定性。ROG定制散热模组，加大散热模组体积，让电源电源运行在较低温度，降低噪音并延长使用寿命。自带16Pin接线，可以向PCIe 5.0显卡提供超过600w电能。
电源另一侧对称设计，左上角标注了电源型号及瓦数，斜纹相隔右下角则是ROG败家之眼Logo。
接口方面非常豪华，提供 1 个 24pin 主供电接口、1 个 16pin PCIe 供电接口、2 个 4+4pin CPU 供电接口、3 个 8pin PCIe供电接口、6 个SATA 供电接口、4 个 D型4pin 供电接口、一个 Addressable RGB Cable 接口，

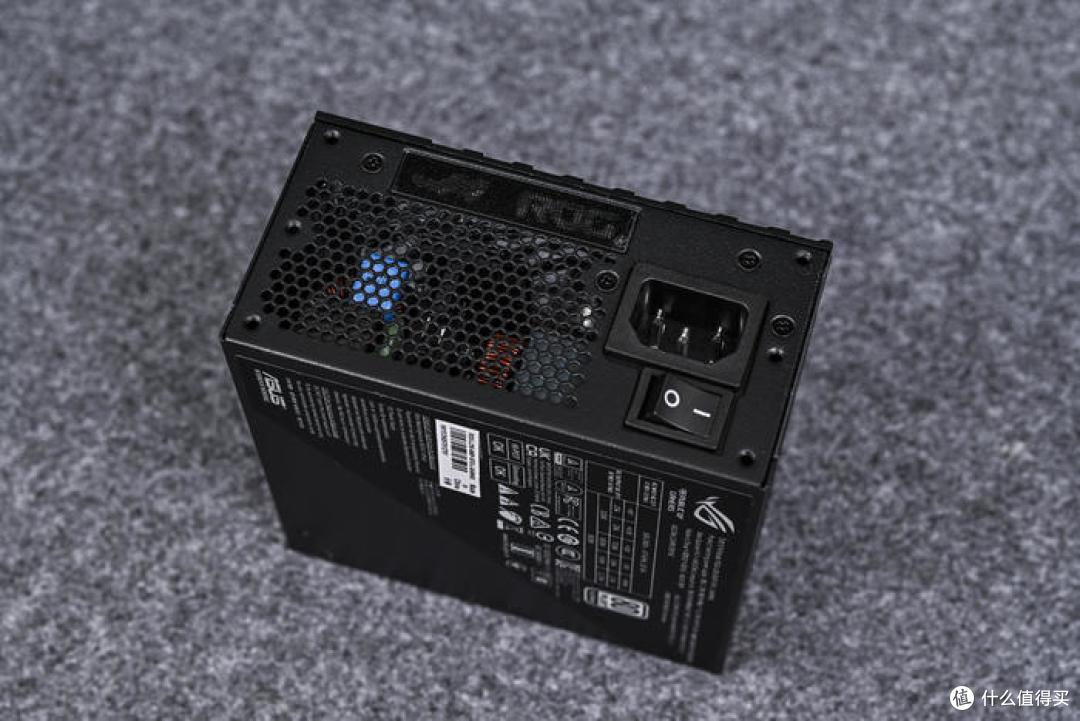

电源尾部通体镂空通风散热设计，右侧为电源接口。
散热器选用的利民下压式 AXP120-X67。支持各平台（含最新的 Intel 1700 及AMD AM5）安装扣具和组件，附赠TF7硅脂一管。
附带的风扇是TL-C12015B-S，15mm薄扇，尺寸为 120mm*120mm*15mm，采用 S-FDB 軸承，最高转速为 1800±10% RPM，风扇噪音≤26.1 dBA，最大风量 59 CFM，四角都有类肤柔软材质硅胶减震垫。支持各大主板 ARGB 同步。
散热器本体尺寸为 123.5X120X52mm，全黑化处理，共有 45 片 0.4mm 全镀镍纯铝回流焊散热鳍片。

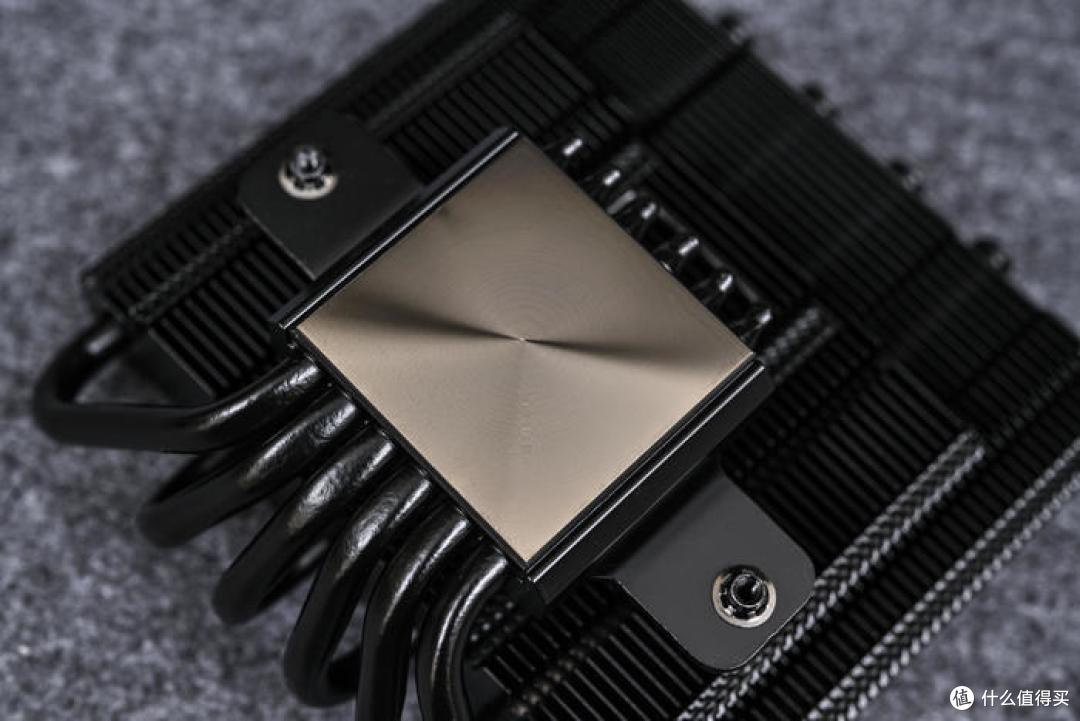

全电镀纯铜 CNC 底座，回流焊工艺，带保护贴。压力螺丝的采用使得安装更加便捷。
散热器两侧不对称的切割设计可以兼容大部分主板的 IO 散热片高度。
6 根 AGHP Gen3 全电镀回流焊 6mm 热管。
散热器热管末端细节，右上角阴刻利民的 Logo。
机箱是这次装机的主角，来自分形工艺最新的 Fractal Ridge。这款机箱黑白二色可选，尺寸为 360 x 115 x 375 mm，12.6L 体积，支持 ITX 主板，CPU 散热限高 70mm，支持安装 SFX、SFX-L 电源，可支持 335mm 长的显卡。这款机箱侧面预装了两个 140mm 风扇，顶部还可以安装三个 80mm 风扇。设计方面，这款机箱可立可卧，机身采用了金属材质，多处采用圆形小孔通风散热，正面板采用了编织布料。以下为机箱各角度展示。
附件方面包括机箱立卧两用底座、显卡PCIe转接板、扎带魔术贴若干、各类装机螺丝。
前面板为编制布料材质，内有通风网孔，边框为铝合金材质，黑化阳极，触感细腻。
机箱IO在前面板最下方，从左到右分别为：1个全速 USB 3.1 Gen2 Type-C、1个 USB 3.0 Type-A、开关机键、1个 USB 3.0 Type-A、以及 1个 3.5mm 音频复合接口。
前面板磁吸式设计，取下前面板，可以看到前面板镂空位置可以安装 2 个 2.5 寸 SSD。

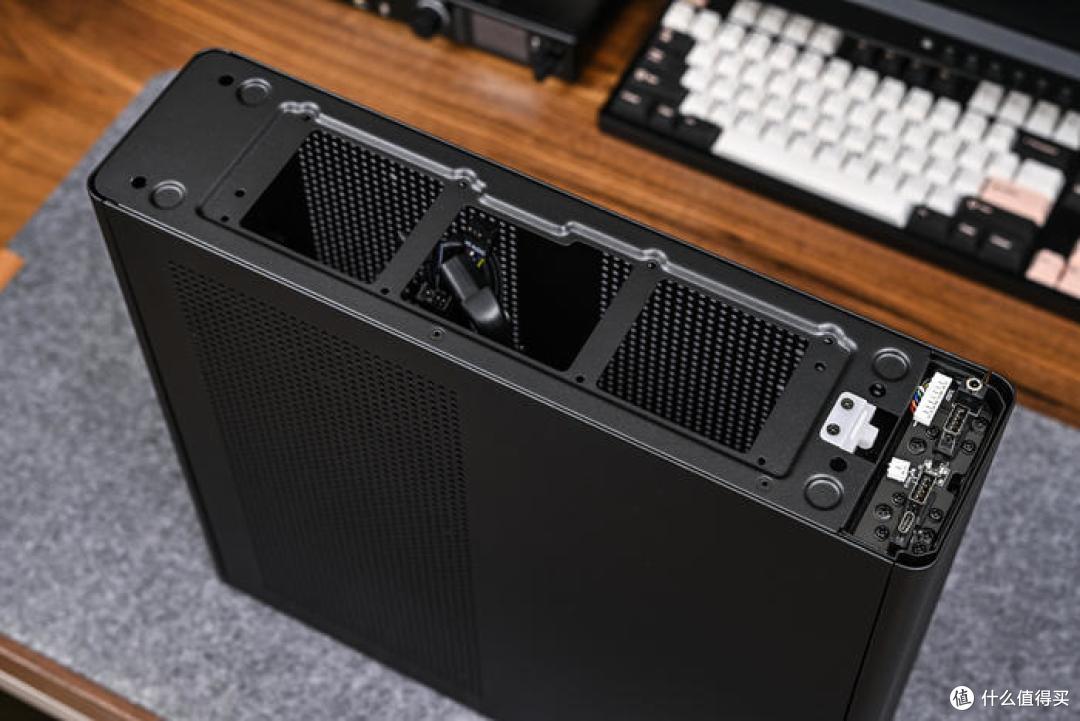

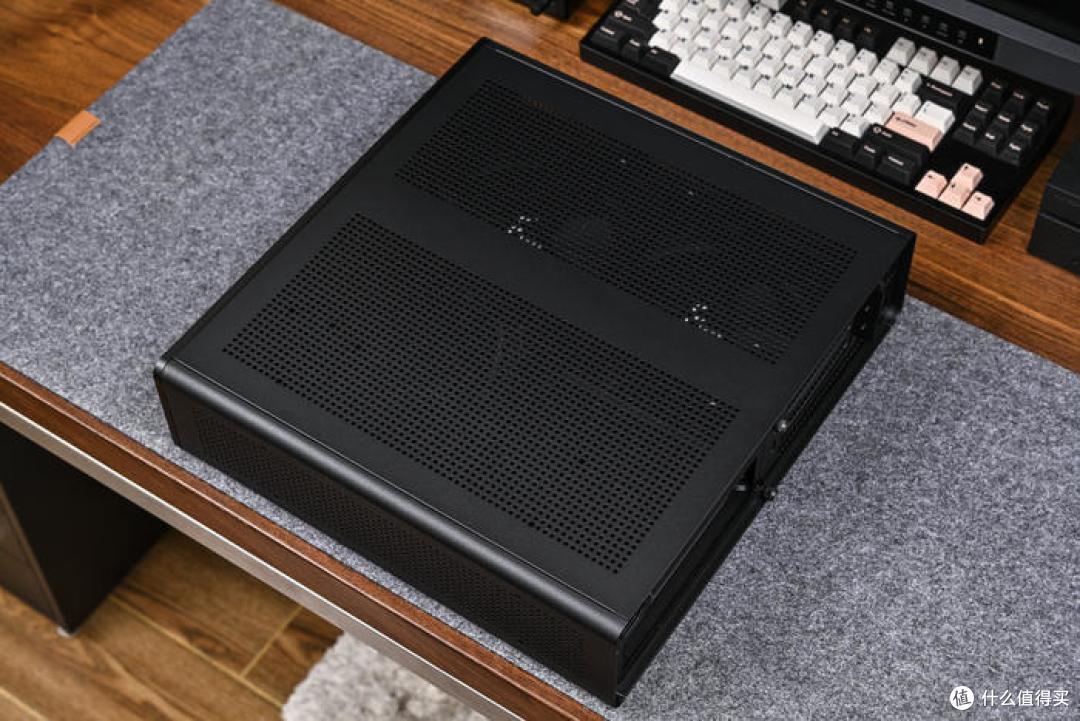

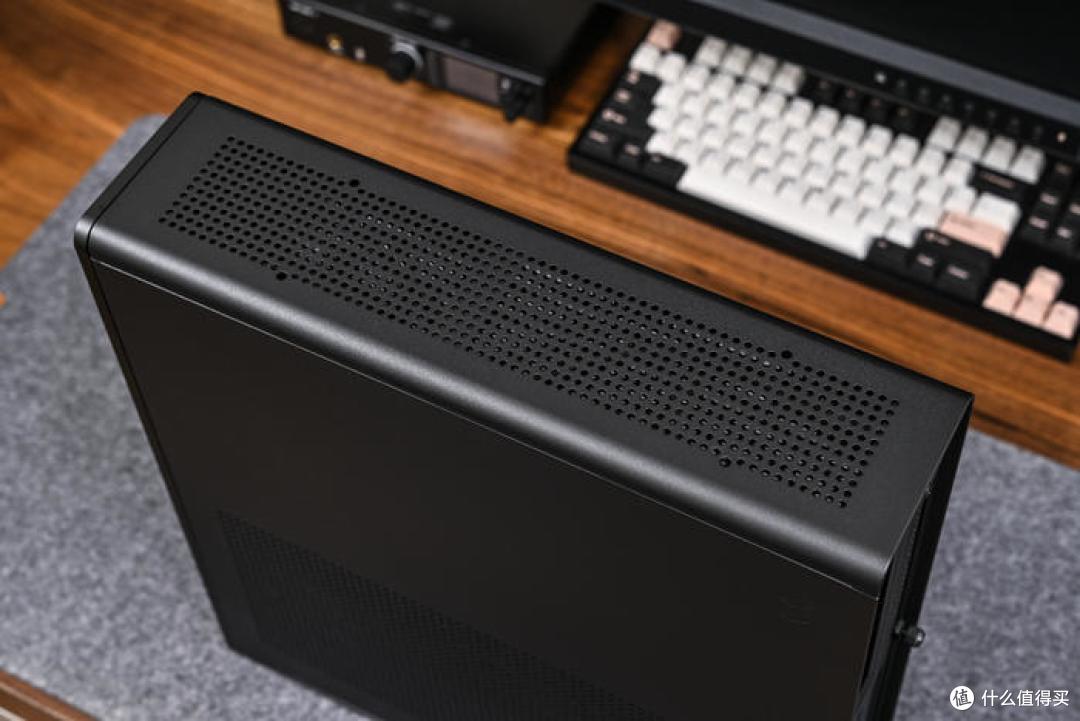

来看机箱顶部，顶部为厚实的钢板压制而成，做了大面积 Mesh 开孔。
顶盖卡扣式设计，松开螺丝即可取下，可以看到顶部位置可以安装 3 颗 80mm 风扇辅助排风。
机身主板侧同样做了大面积开孔辅助散热，分两个区域分别对应显卡和主板。

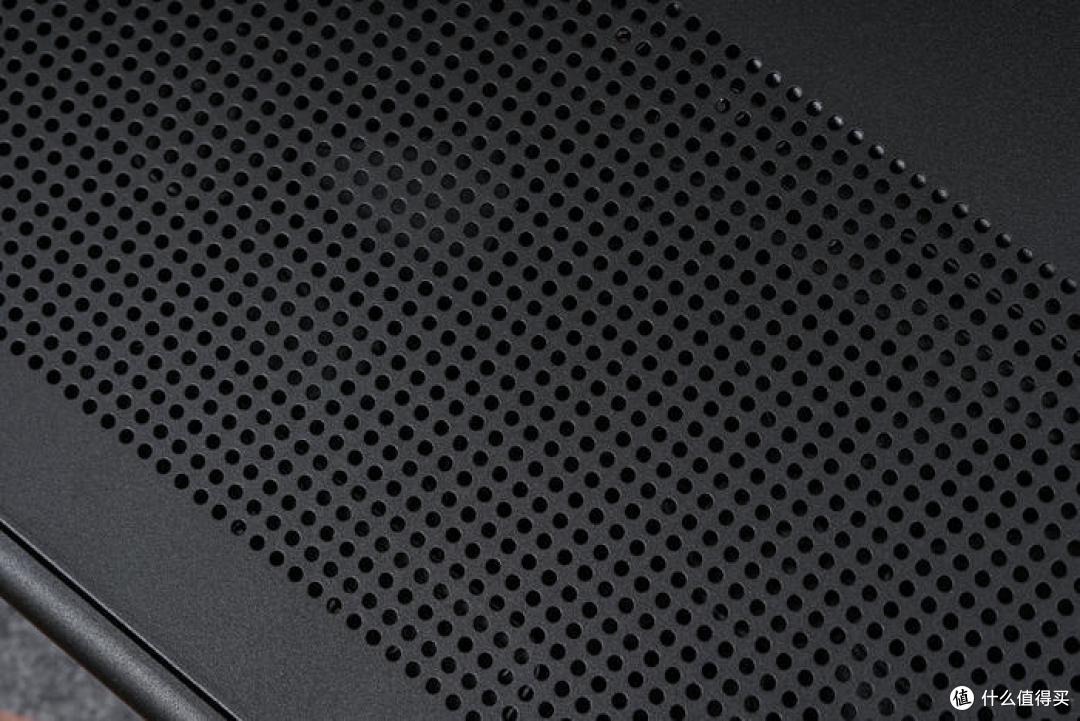

Mesh 网孔细节展示。
取下主板侧板，机箱上下分仓接口，上面为显卡安装位，附赠两颗 14cm 静音风扇辅助进风，下方左右分仓，左侧为电源安装位，支持 SFX/SFX-L电源安装，右侧为主板安装位，支持安装 ITX/DTX 版型。
主板安装位置。
电源安装位，附赠电源吊装支架。
中央横杆为显卡PCIe固定支架，上面阴刻 Fractal Logo。

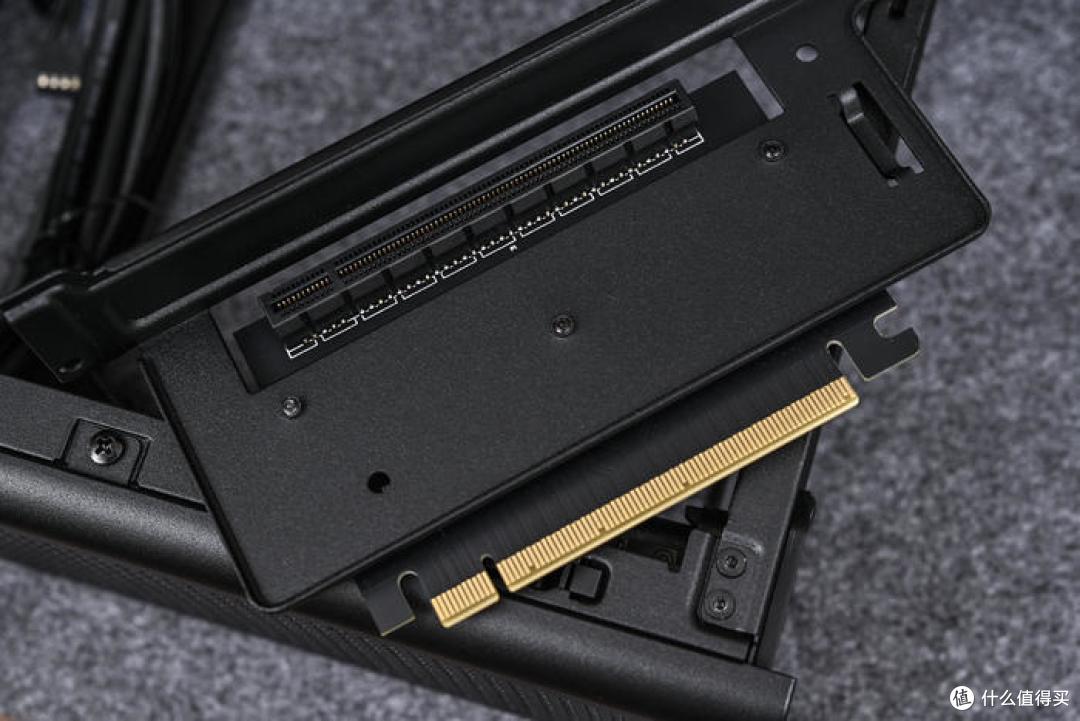

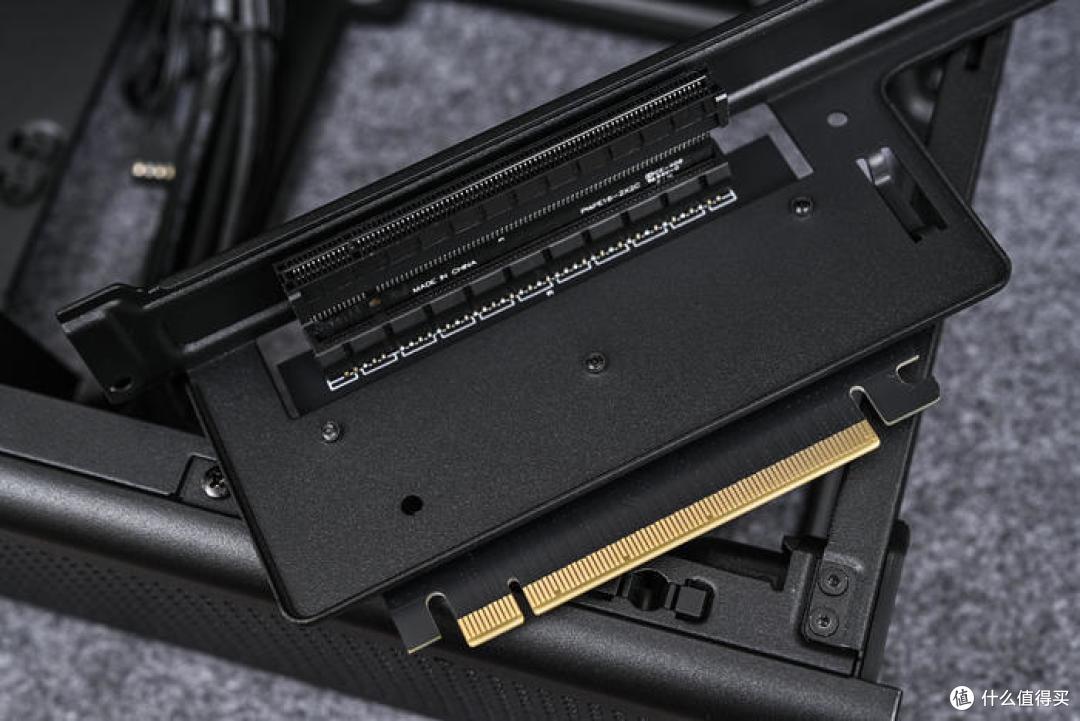

取下支架，可以看到显卡 PCIe 转接支架为 90° 直插设计。
通过附赠的辅助转接卡，可以让显卡安装更轻松自如。
来看机身另一侧。上方双14cm风扇位进行了Mesh开孔。

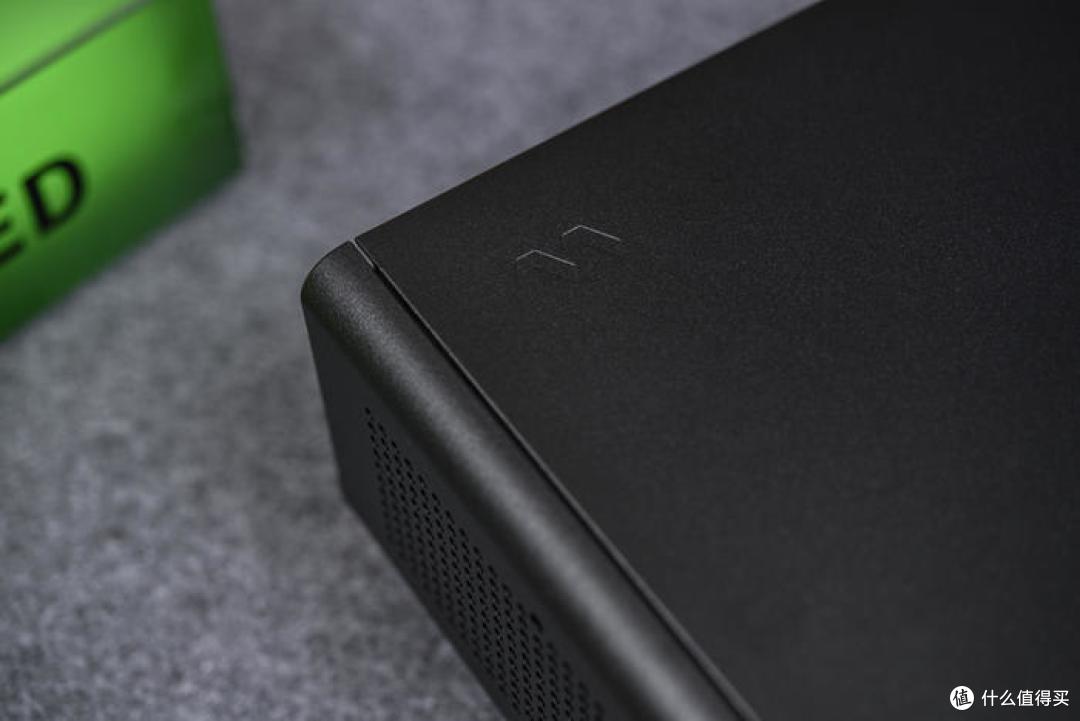

机身左上角阴刻有分形工艺 Logo。

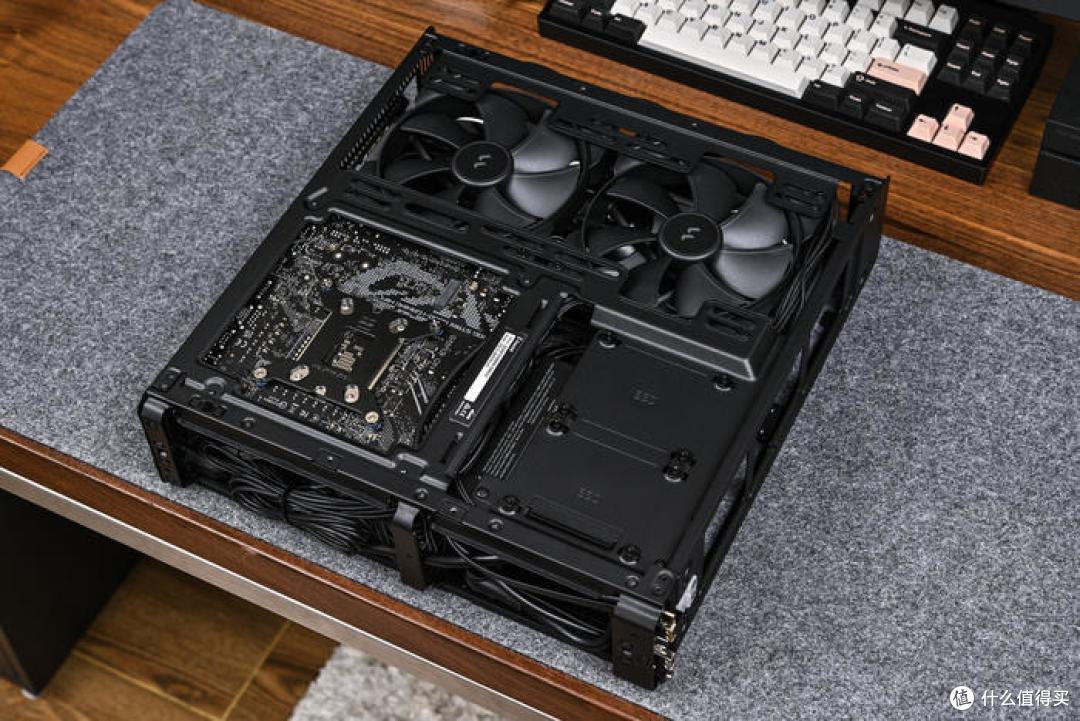

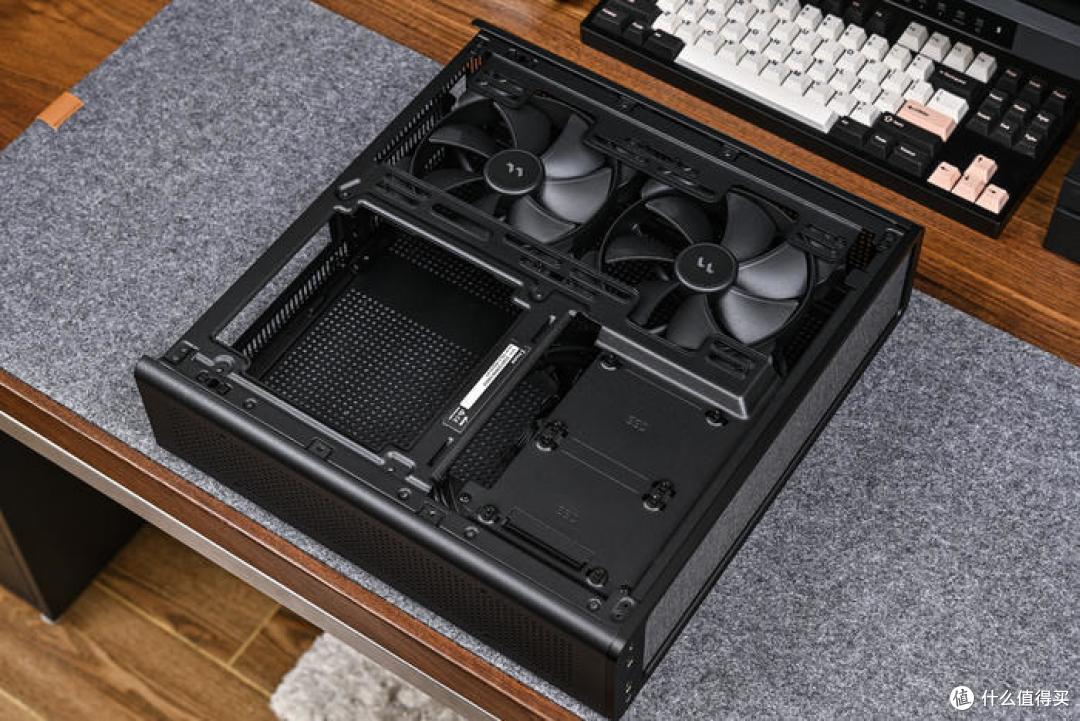

取下侧板。可以看到上方两颗 分形工艺自家的 Aspect 14PWM 静音风扇，下方左侧为主板背侧区域，右侧为存储拓展区域。
分形工艺自家的 Aspect 14PWM 静音风扇，最大转速1700RPM，辅助显卡进风。这个位置可以安装 2 颗14cm/12cm风扇，如果保留风扇安装显卡，则显卡厚度最大可达 57mm，如果拆除风扇安装显卡，显卡厚度则扩大到 82mm，长度统一最大为 335mm。此外这里还可以安装 280/240 冷排，增加对 CPU 散热的功耗上限，但是此时就不可以再安装显卡了，具体怎么选看实际个人硬件需求吧。
右侧 2 个安装位可以拓展安装 2 个2.5寸 SSD 存储。

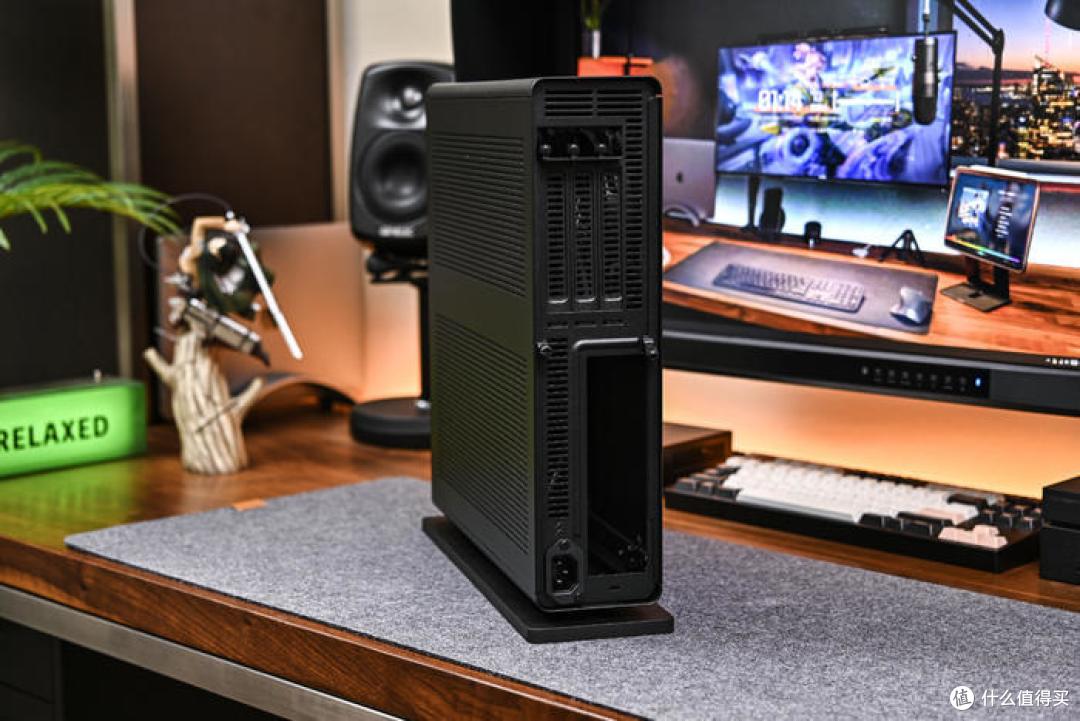

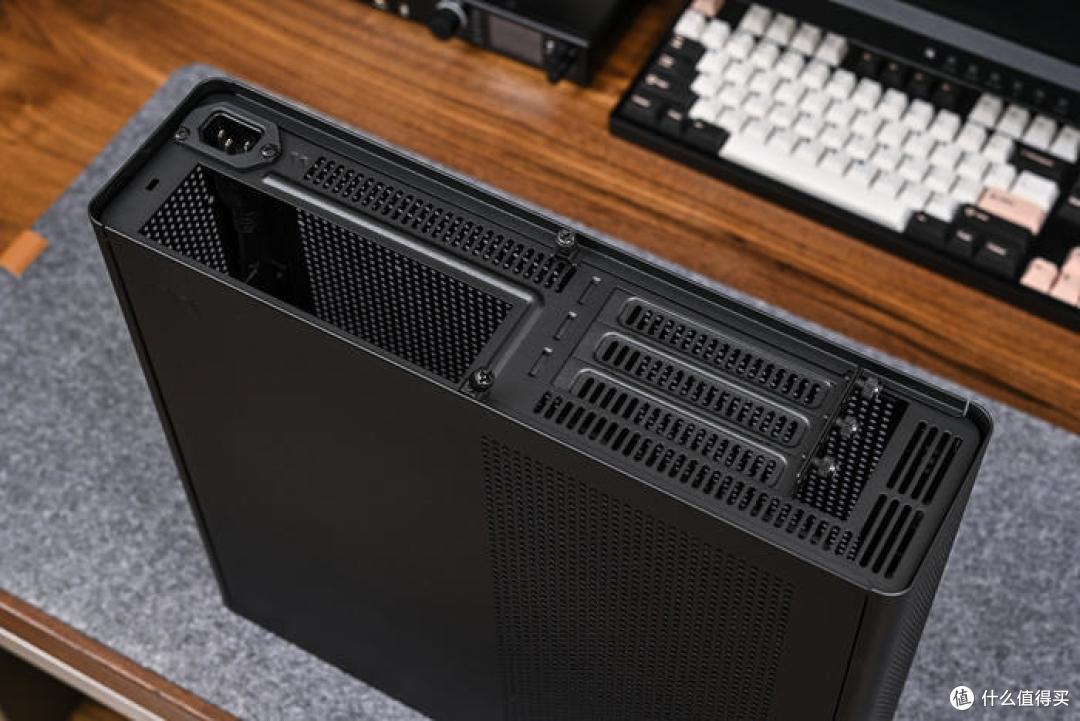

机箱背部一览。上方为主板IO接口，右侧上方是电源转接口，下方是3槽位 PCIe插槽挡板，其他区域均做了条形格栅辅助散热。

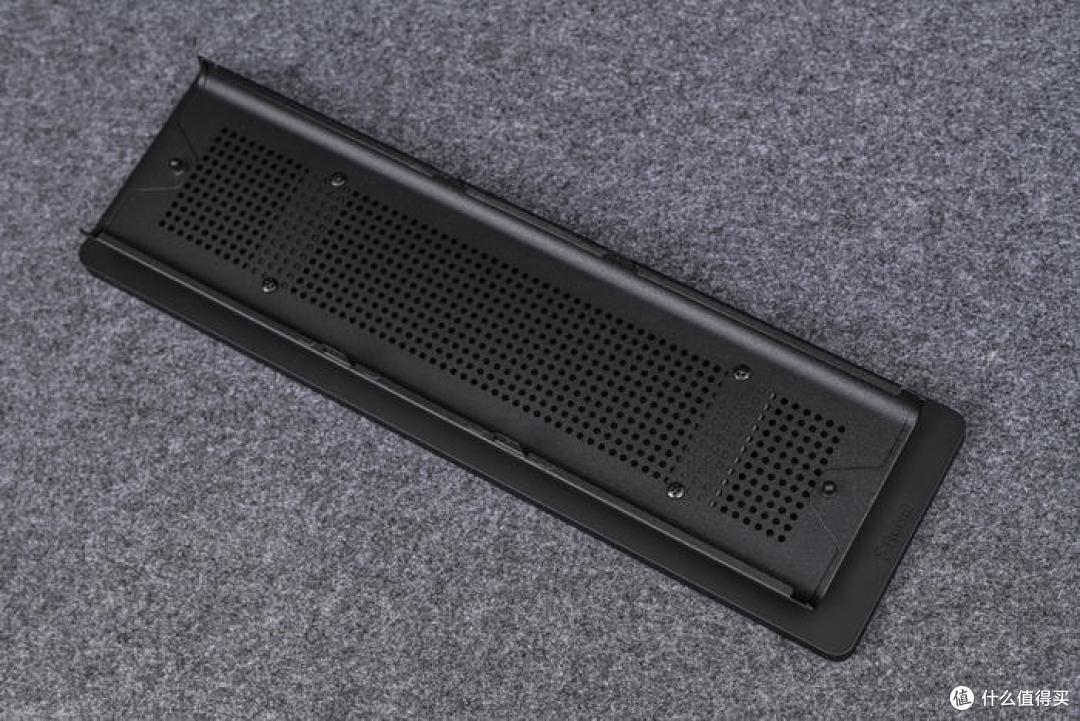

机箱底部和顶部相同设计，也做了大面积的通风网孔。

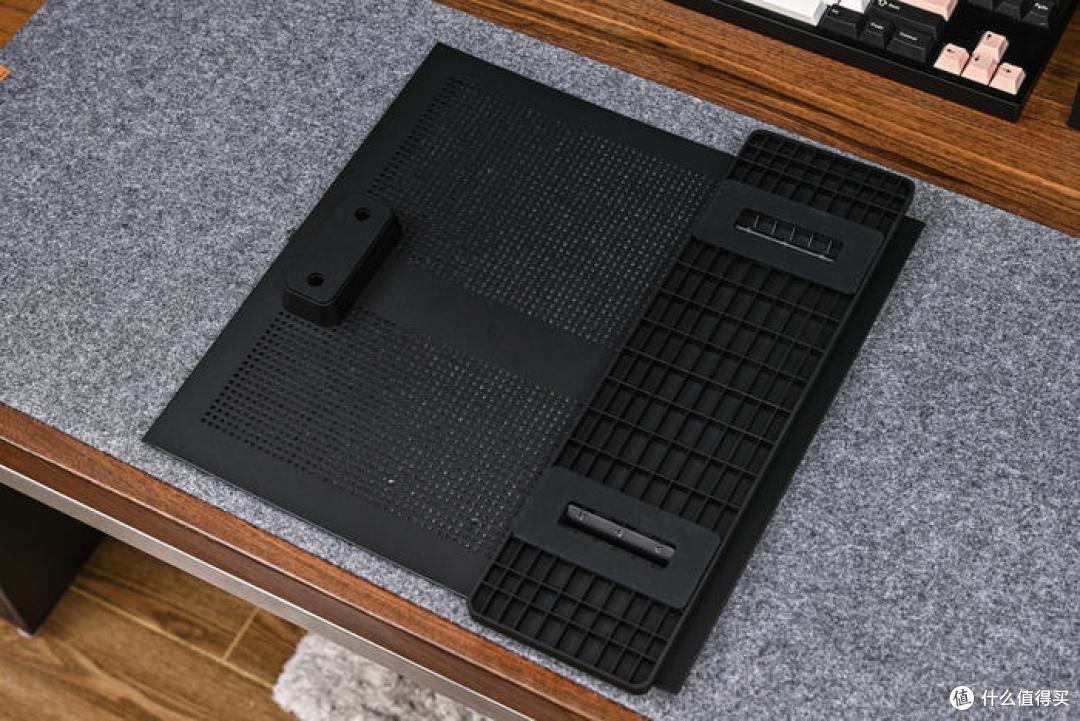

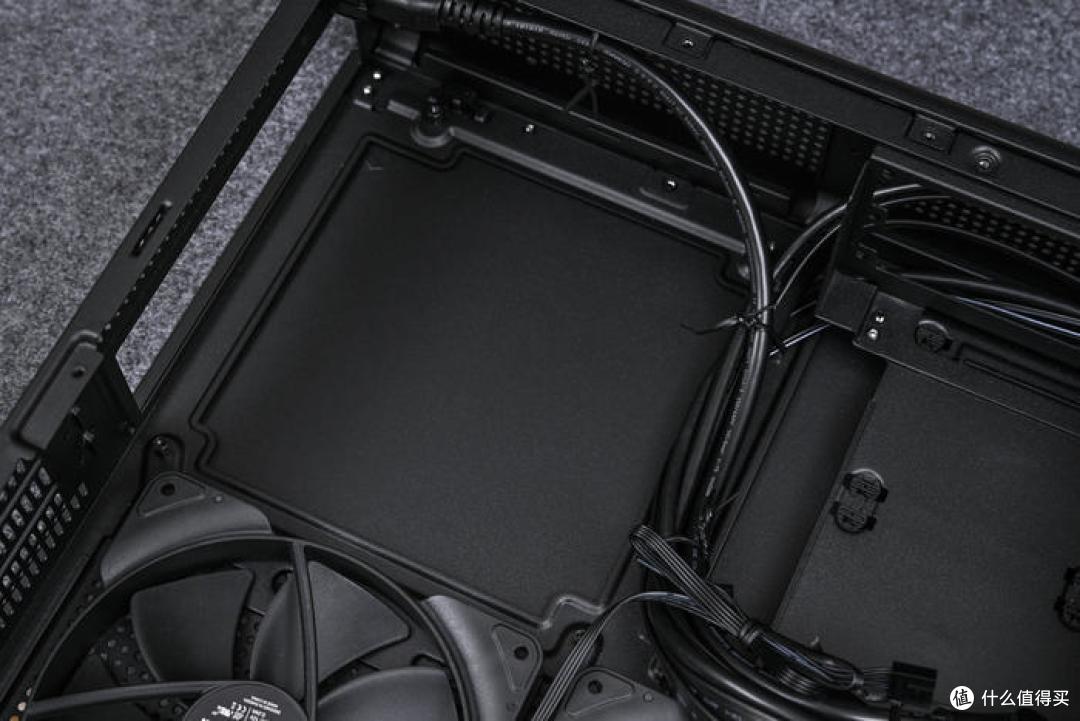

移除底板，可以看到这里汇聚了机箱 IO 线材和电源线材，空间充裕，装机时电源线材也可以藏于此处。
接下来安装支架。首先是竖装支架，将长支架安装固定与底部即可。
竖装展示。
背部一览。
卧式安装展示。这个安装方式有两种可选，搭配附赠的短支架可实现一下两种安装方式。
卧式安装方式展示。
背部一览。
四、测试环节。

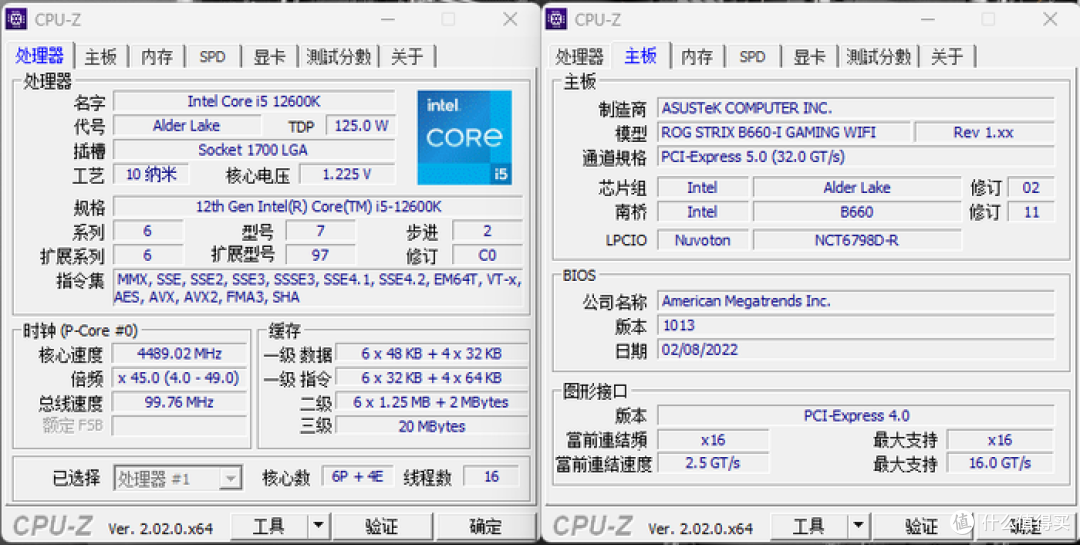

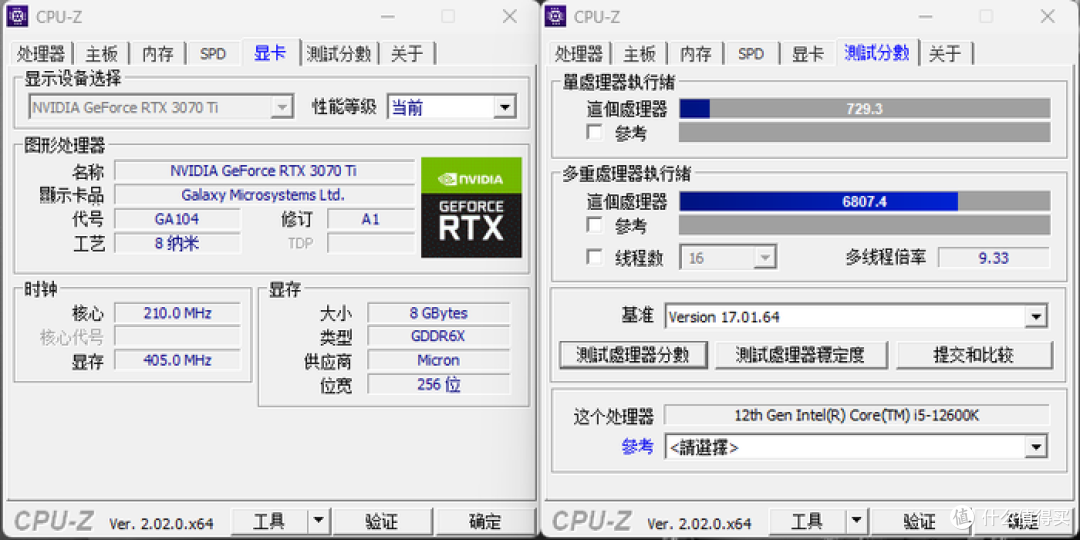

CPU-Z 信息及单核多核跑分。
GPU-Z 信息。
AIDA64Cache&Memory 测试。

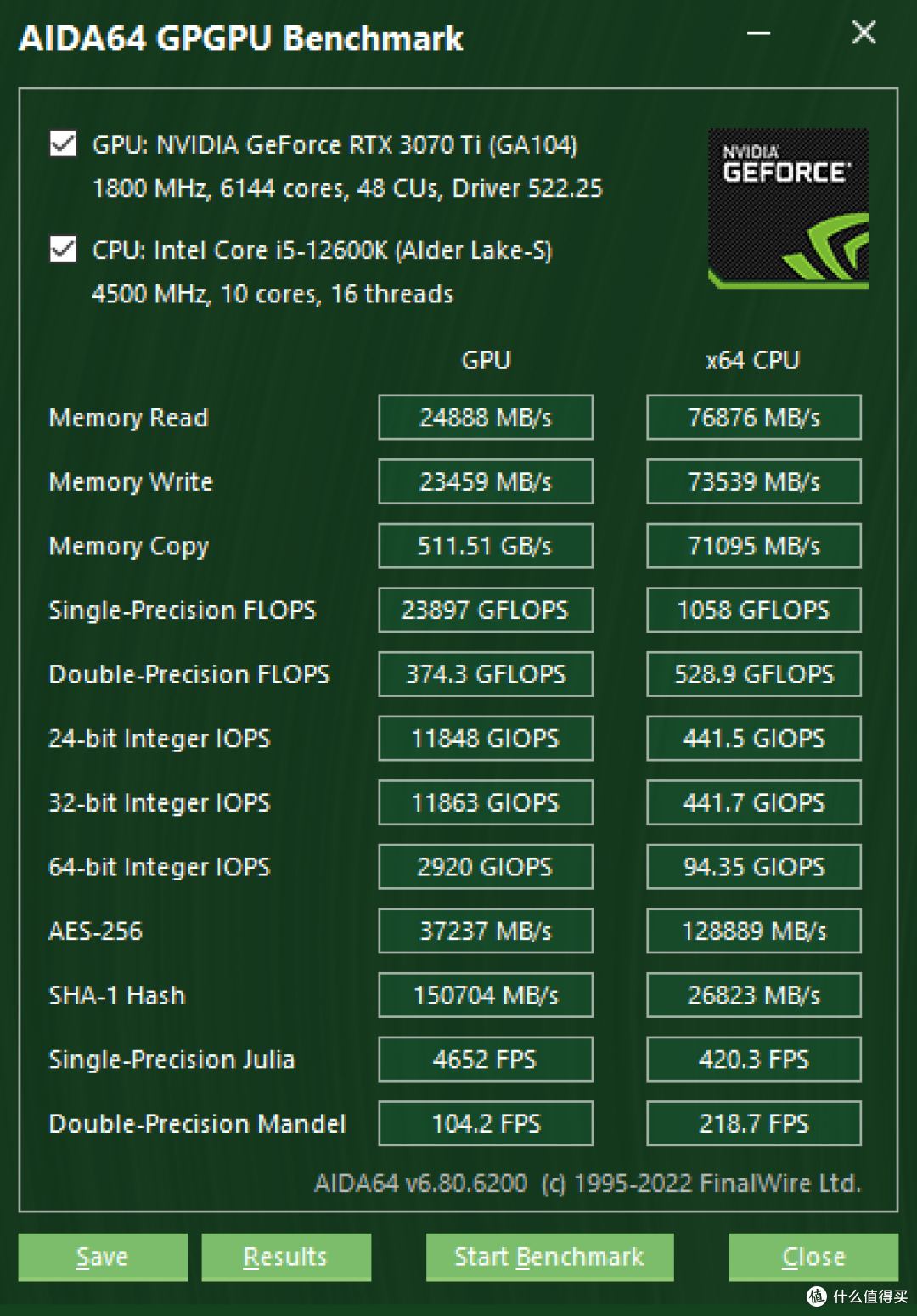

AIDA64 GPU Benchmark 测试。
TXBench 硬盘读写测试。

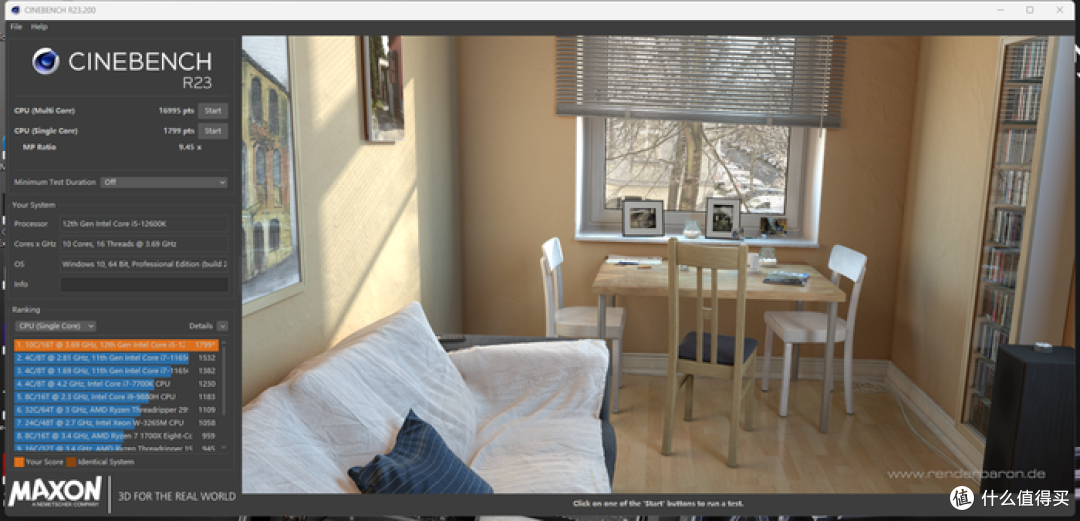

CINEBENCH R23 测试。

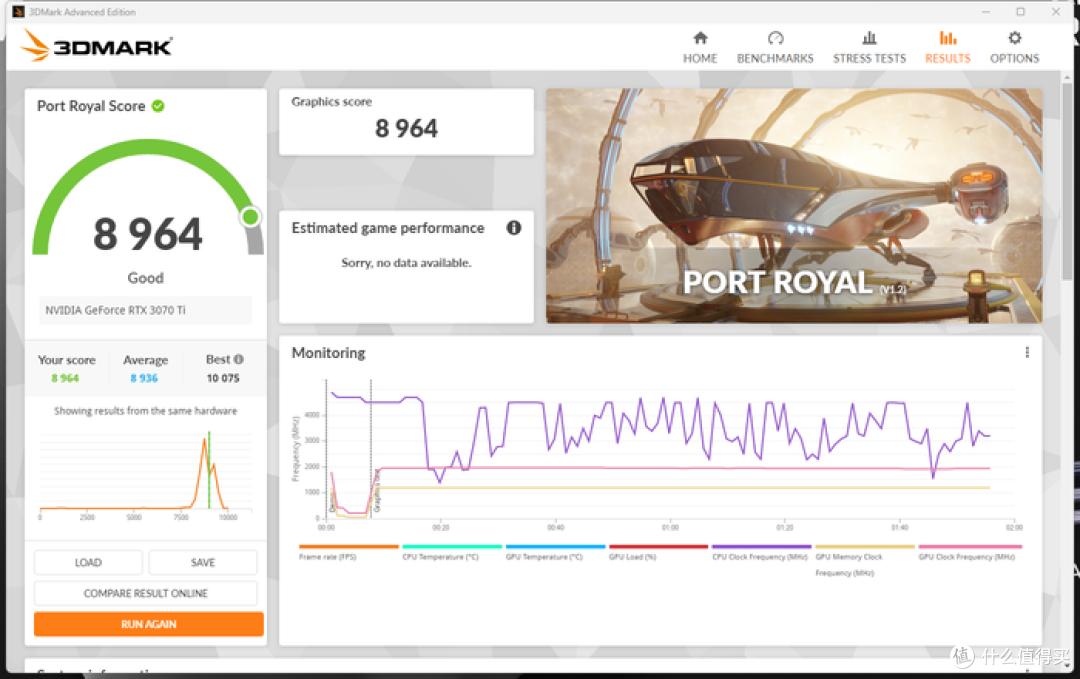

Port Royal 测试。
Time Spy Extreme 基准测试。
Fire Strike Ultra 测试。

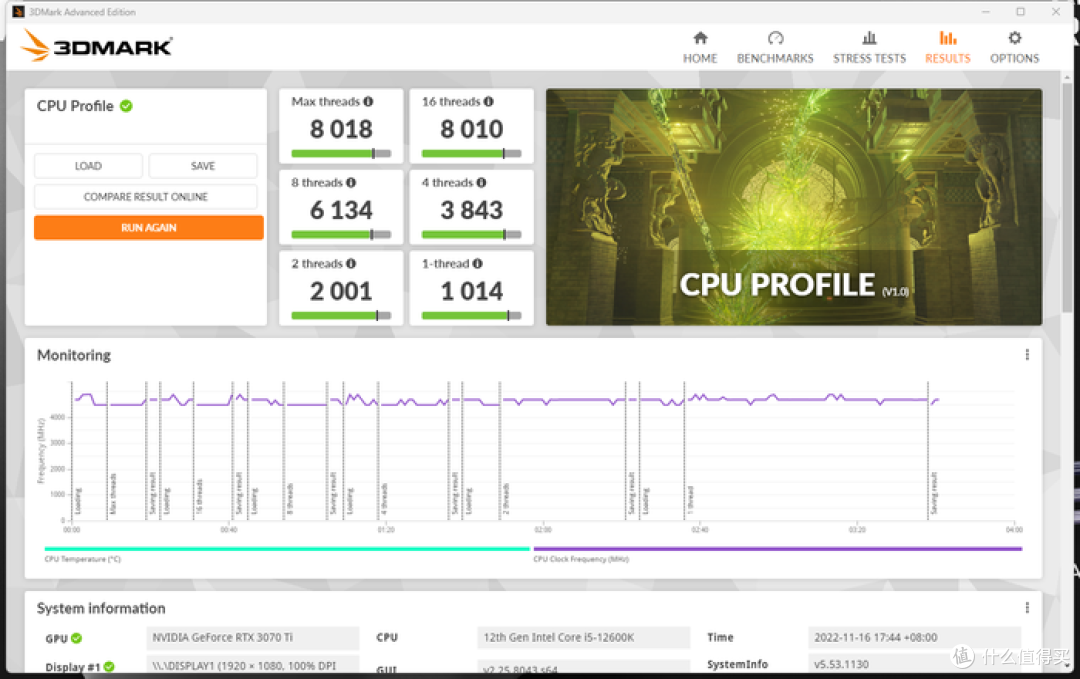

CPU PROFILE 测试。
光线追踪测试 33.92 FPS。
NVIDIA DLSS 功能测试，DLSS关闭 41.34 FPS，DLSS开启 97.99 FPS。
室温 25°C，单烤 Aida64 FPU 10 分钟，12600K 68℃，表面温度 82°C 左右，3070Ti 26°C 左右。
室温 25℃，双烤 Aida64 FPU+Furmark 4K 8SMAA 10 分钟，12600K 69℃，表面温度 80°C 左右，3070Ti 64°C 左右。
至此装机全部结束，以上仅代表个人观点，如有疑问欢迎留言交流，谢谢耐心观看！
