hello 大家好,这里是你们 咕咕咕咕咕的鸽王之王小伙伴 晋升奶爸的垃圾佬。
引子

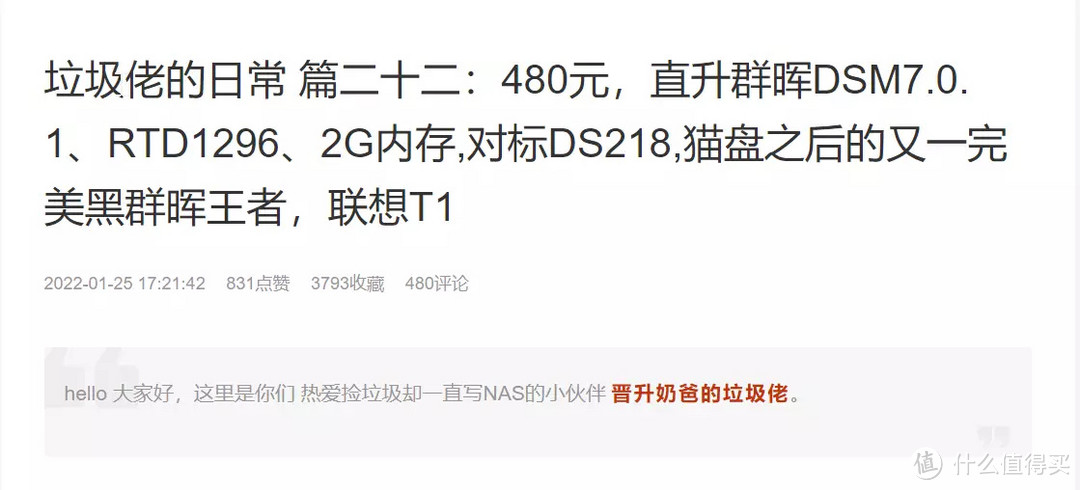

▼之前的一篇文章介绍了刷了黑群晖的联想T1,咱也是没想到反响这么强,期间催更的小伙伴不在少数,今天就把这个坑填上。
致谢&免责&说明
*本教程由 大连-稍息 提供技术支持,授权 奶爸 进行发布。
**本文所有折腾仅适用于学习交流,喜欢请支持正版,严禁用于商业用途,请于折腾完24小时内删除。
***为避免出现类似猫盘、蜂鸟固件一出满天飞,有人拿来赚钱的情况,需使用华邦(winbond)的spi flash,通过unique ID实现机器识别,实现”一机一码“。
****捡垃圾、玩转NAS第一步,关注我、关注我、关注我。
关于联想T1刷黑群晖的Q&A
Q1:能不能不硬改直接刷群晖?
A1:将群晖内核和rd.bin放在emmc也能刷,但是不能实现在线安装和升级洗白。因为群晖内核不识别原厂FM25的spi,所以不管是升级、还是在线安装都没法正常进行。
Q2:关于关机,是否只能强制关机?
A2:不是的,实际上群晖的重启好用,关机也好用(看ttl跑码可以验证),只是群晖的关机流程里没有与风扇对应的gpio的控制代码,所以即使cpu关机了,gpio状态仍然保持,只是风扇不停,需要断电。所以仍然鼓励软关机,对硬盘没有伤害。
Q3:为什么必须用华邦(winbond)的spi flash?
A3:理论上MX、华邦等常见品牌都可以,但因为前有猫盘,后有蜂鸟,都是固件一流出就满天飞,然后有人拿来大批量赚钱,所以用华邦是为了用unique ID实现机器识别,目前的固件每个都是独一份的,只有固定的芯片才能运行。
关于联想T1随便聊两句
▼挺有意思的,在上一篇文章中有不少小伙伴对T1实用2.5英寸盘采不屑态度,但是文章最后的点赞、收藏、评论的数据说明,这个需求是时时在在存在的。当年2.5英寸单盘位的猫盘最早25一只,现在100+,现在的联想T1二手价格350左右,硬改下来成本不会超过400,所以2.5英寸盘NAS就没市场?伪命题吧,终究是千人千面。

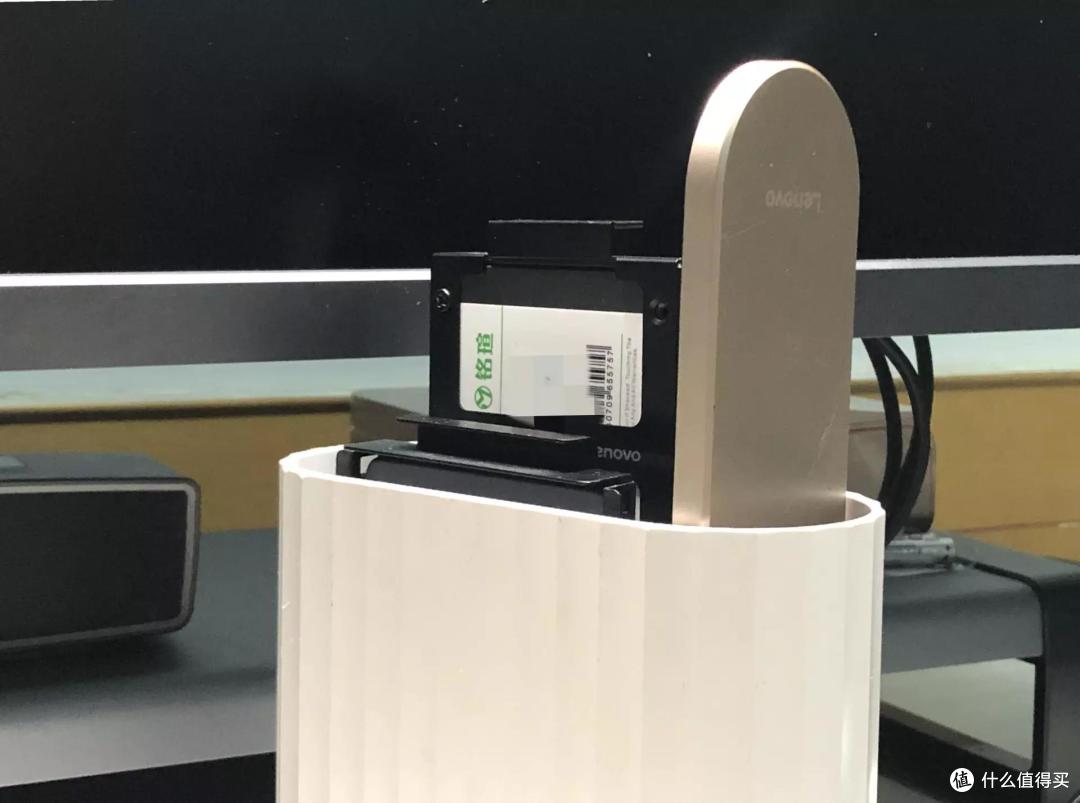

▼而且我不光用2.5英寸盘的NAS,还直接上了两块1T的SSD,分别是铭瑄和台电的,都是朋友装机留给我的硬盘,谁现在手上还没有块儿限制下来的笔记本拆下来的2.5寸SSD或者机械硬盘呢,所以说2.5寸盘NAS存在即合理,别争,争就是你对。
▼目前SSD的价格基本上都差不多,我也愿意多给国产一些机会,两块SSD都采用了3D NAND颗粒,闪存类型都是TLC,从商品介绍页面上来看,铭瑄的理论读写速度比台电更高些,铭瑄要是放在RGB机箱里也更炫酷些,两款SSD都提供了3年货400TBW的有限质保,似乎最近两个牌子都对SSD升级了。
友情提醒,买硬盘还是要在京东购买,售后最好没有之一,谁用过谁知道。
STEP 1——拆机
撕下机器底部黑色的橡胶垫(是不干胶粘的),下面有螺丝,拧开。
取下黄色的底座,下面有4颗很长的落实,拧开。
黑色的底盖可以取出,如果不好取,建议再将黄色的底座装回去,这样可以整体抽出。
▼取下底盖后如下图。
▼取出主机。
▼后面部分依次拆解就行,没有难度。
STEP 2——找到TTL
▼拆解完成后找到下图中排列的四个孔,顺序从上到下依次为VCC、TX、RX、GND(方孔)
STEP 3——更换SPI

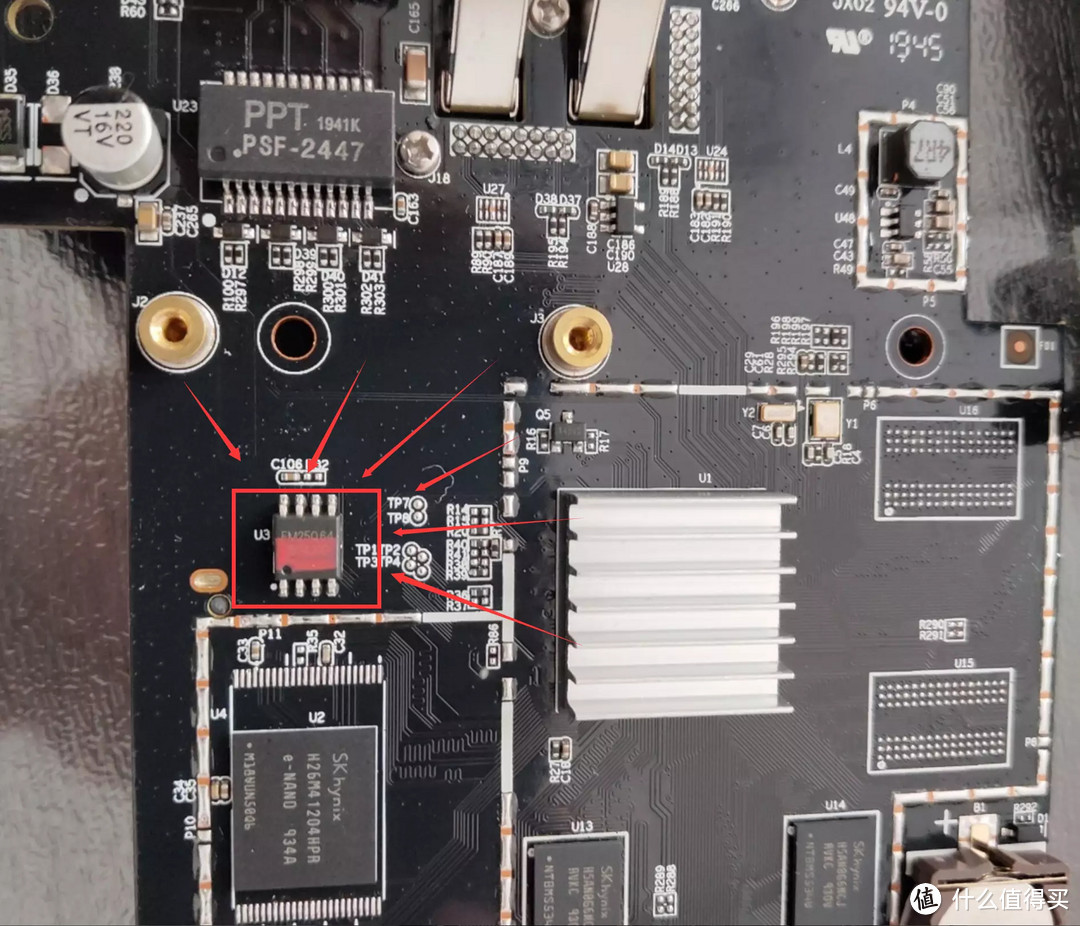

▼拆除板子上一个类似mini pcie硬盘接口的组件之后,就能看到SPI flash在如下图所示位置,原厂是FM25Q64,大小为8M,小伙伴们可以通过下图中的铝片自行定位。

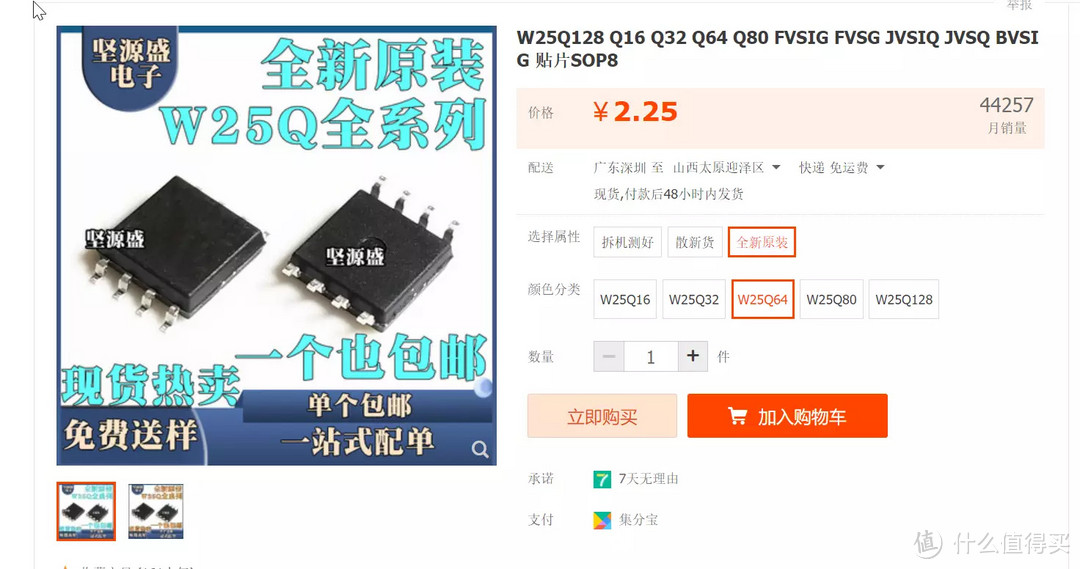

▼用烙铁或者风机取下SPI,换上华邦的spi,关键字:”w25Q64“(自行购买,约3-5元)。
个人建议最好不要自己动手,除非你有充足的装备又有相应的技术,强烈建议直接去修手机的店里花点小钱解决,省心省事。如果头铁一定要自己上,随便买个十几块钱的电烙铁就可以,反正未来大概率吃灰。
STEP 4——写入固件

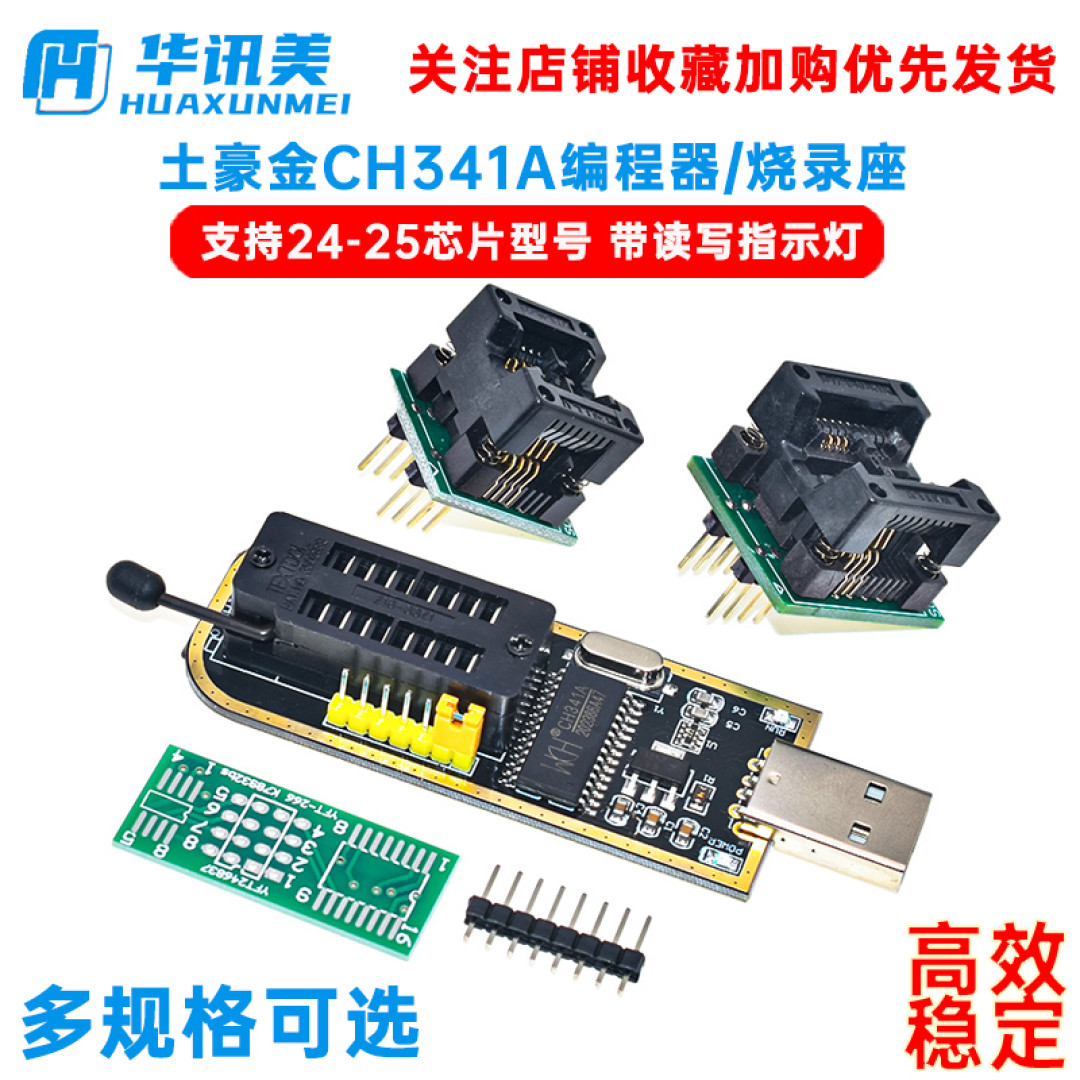

▼写入固件需要用到编程器,这玩意儿刷过小娱或者是猫盘、芝杜睿什么的小伙伴一定不陌生,如果没有SOP夹的小伙伴可以买下边这一款。或者首富家搜索关键字”CH341“,自行下单购买。

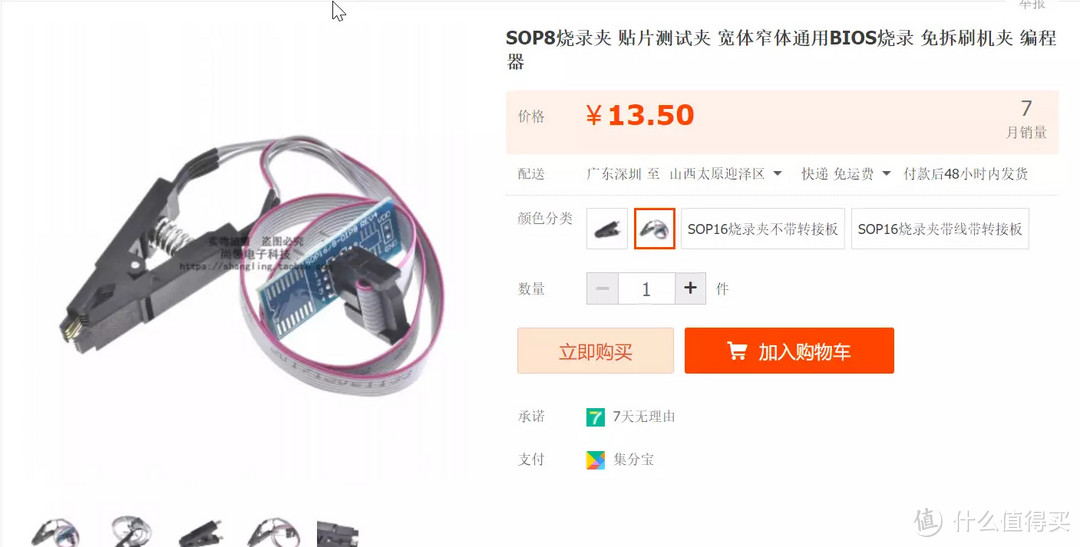

▼如果已经有了CH341编程器,那么你可以单独买一个关键字”SOP8烧录夹“。
▼固件下载地址,用编程器将附件提供的编程器固件刷入。关于编程器的使用方法,通常CH341卖家会有提供,可以自行向自己购买的商家索取,也可以用奶爸提供的文件,下载地址。

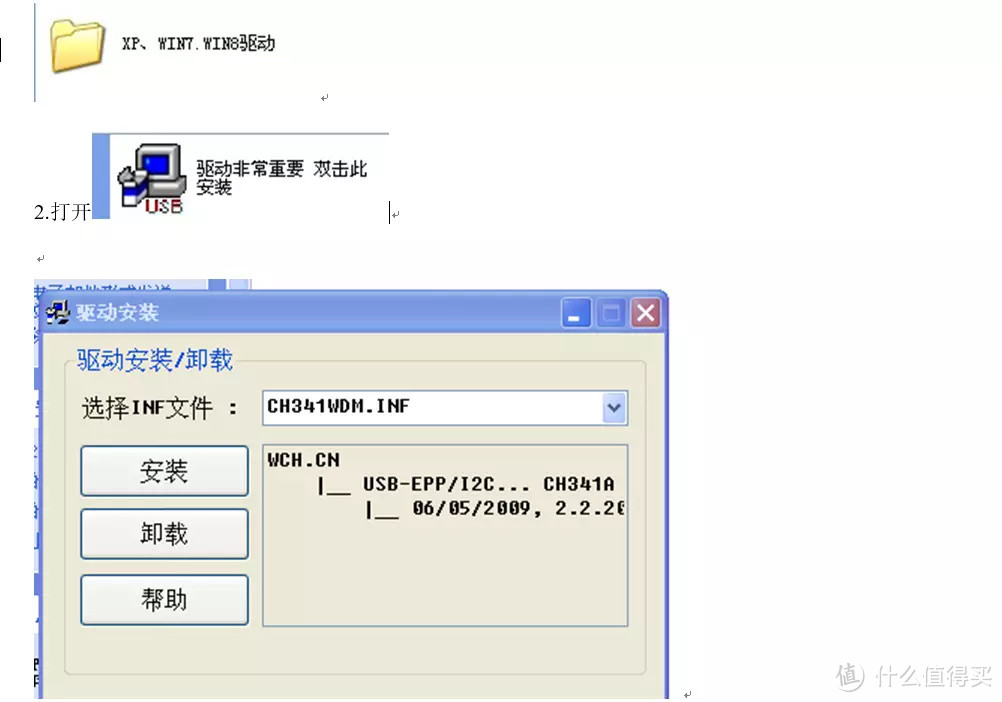

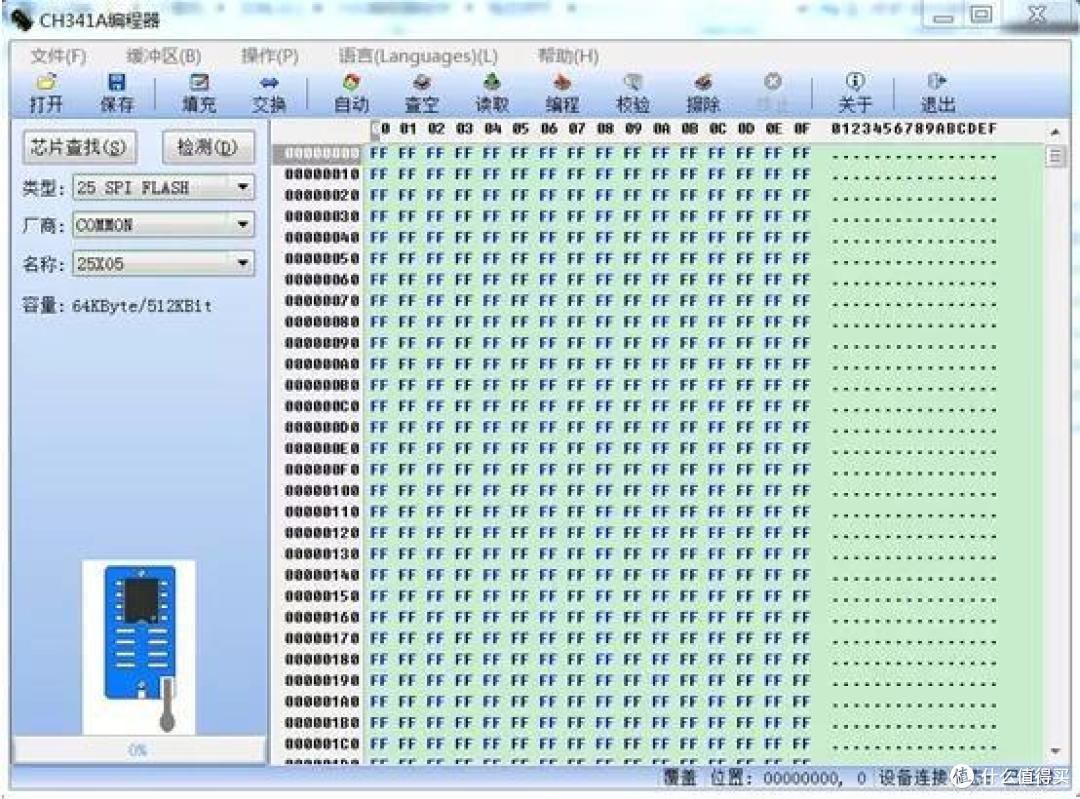

▼文档中会有非常详细的编程器使用教程,不必担心不会用。1.安装驱动。
2.打开程序、插上编程器。
3.软件右下角显示已连接说明驱动安装成功。

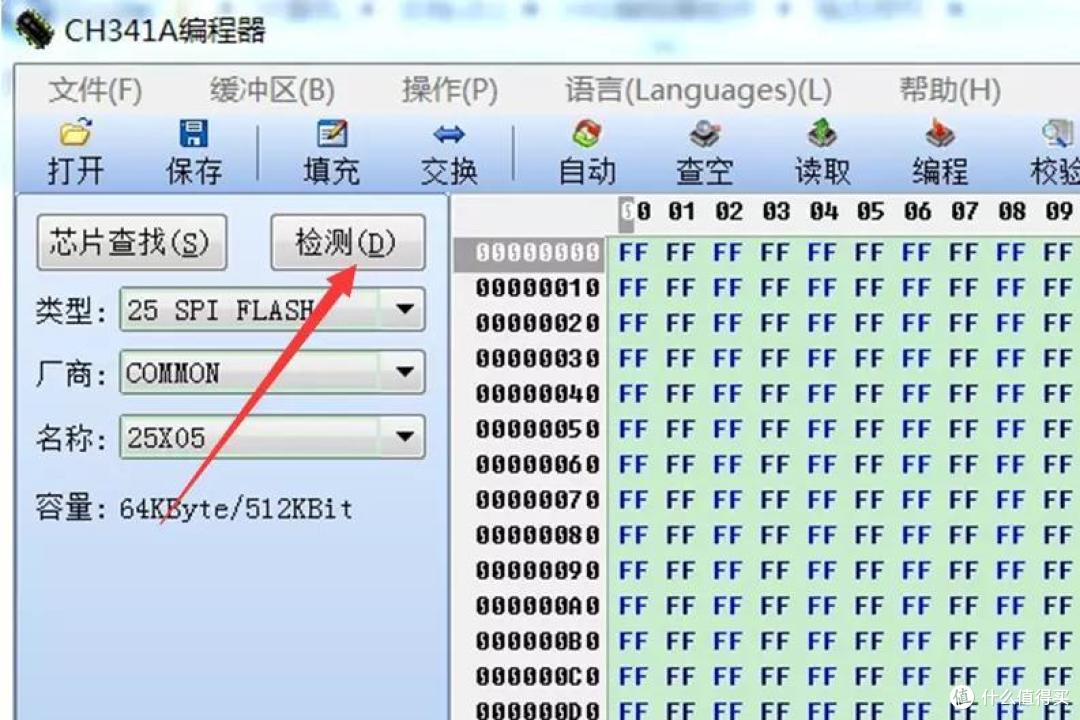

3.放置芯片进行检测,看是否检测成功(显示出来芯片型号,如果监测步到或是型号不一致则手动选择型号。识别正确的话应该会显示:w25Q64”。
▼检测正常之后使用打开按钮载入要文中提供的固件。

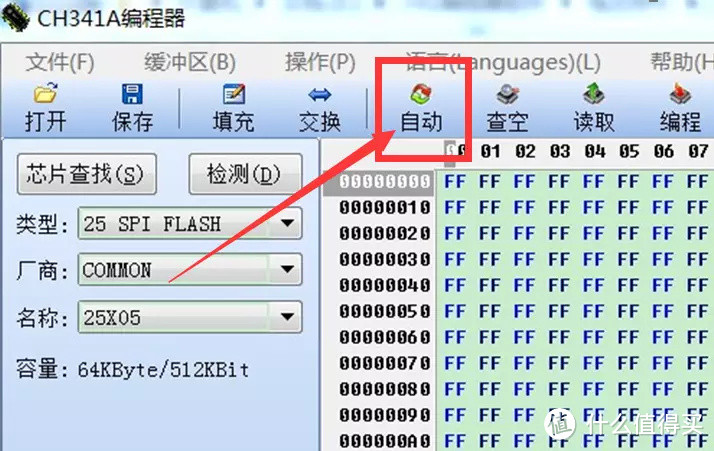

▼打开固件之后点击“自动”按钮

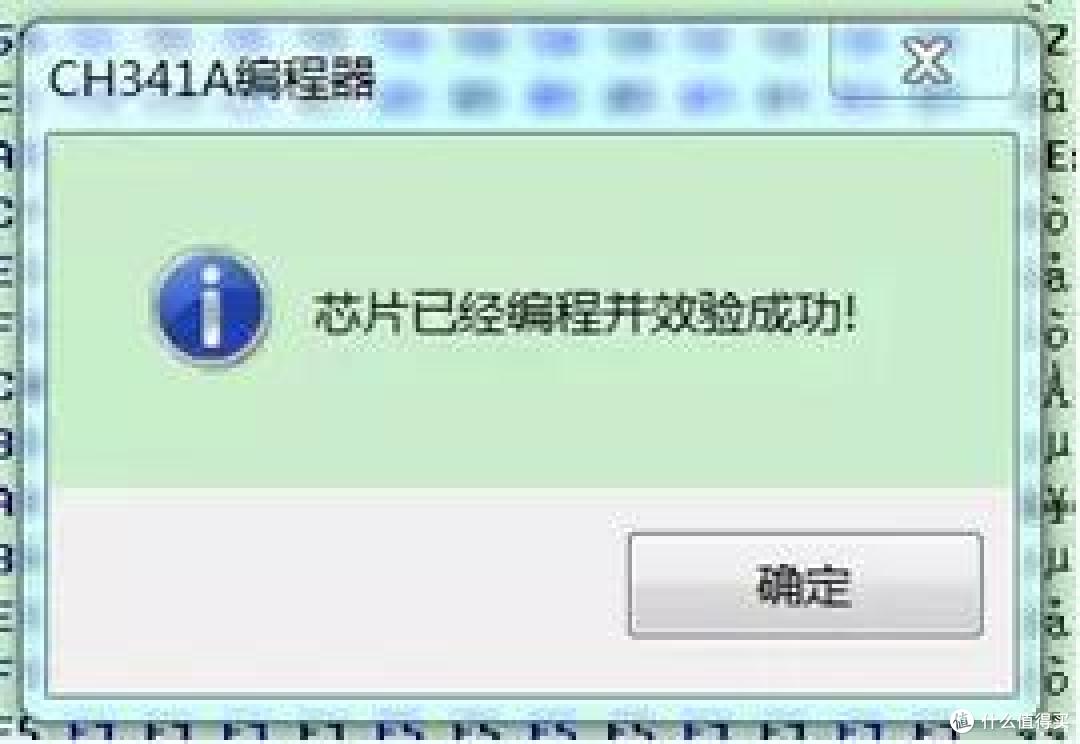

▼过一段时间会弹出如下提示,就是编程完成了。

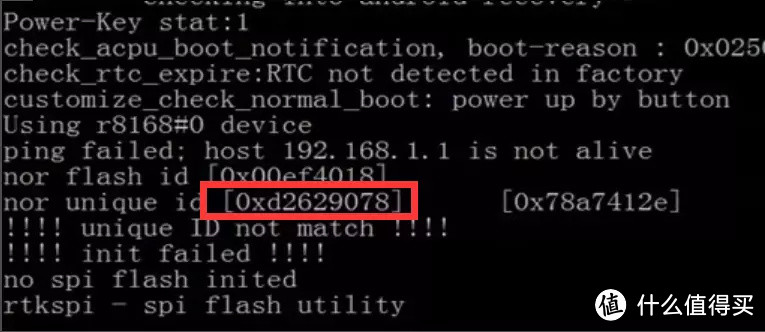

▼电脑通过usb转ttl线连接机器,开机,会出现提示,看到有一行显示unique id,截图或者将这串数字复制保存下来,可以写在评论区。天选之人会获得大连——稍息单独制作的uboot,请务必点赞评论,以免错过学习机会。
▼将单机版uboot(以uid.bin命名)用winhex写入固件0x20800位置。
▼将修改版的编程器固件再次写入spi,T1插上网线连接局域网后就能够使用群晖助手或者WEB在线安装黑群晖系统了。
Final的总结
T1刷黑群晖的教程就到这里,希望小伙伴们点赞、评论的小手不要停,有十位天选之人小伙伴可以获得共同学习的机会,点赞数量越高,天选之人越多。
如果觉得T1刷黑群晖太复杂,下一篇我们来讲讲,T1官改固件解锁Docker技能,不用黑群晖也不是不行。
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
