拆解报告:索爱真无线蓝牙耳机A1S

2020-02-17 22:25:53 2点赞 2收藏 2评论

老牌音频品牌索爱,从创立初期的传统线下终端销售模式,转型为互联网电商销售模式,再到“娱乐营销”等策略,一直努力追赶时代的步伐。面对当下最火热的TWS真无线耳机市场,索爱又能拿出怎样的产品?

此次我爱音频网为大家拆解的是索爱真无线蓝牙耳机A1S,它的耳机充电盒可以当做移动电源使用,给移动设备充电应急,此前我爱音频网拆解过的索爱真无线蓝牙耳机T5 也是如此。下面就来看看它们的内部结构有何不同吧。

一、索爱真无线蓝牙耳机A1S 开箱


拆解报告:索爱真无线蓝牙耳机A1S


包装盒正面,有A1S耳机和充电盒的渲染图,左上角是索爱的品牌名称,右下角是“真无线蓝牙耳机”字样。


拆解报告:索爱真无线蓝牙耳机A1S


包装盒背面有部分产品信息,第一部分是六个产品特点:蓝牙传输、LED电量数字显示、真无线立体声、IPX7级防水、智能触控、总待机40小时。第二部分是参数规格,喇叭规格9mm,有效距离10m,额定输入5.0V⎓500mA,电池容量45mAh,频响范围:20Hz-20KHz,标称阻抗16Ω,使用时长5小时,灵敏度95+/-3dB。广州市索爱数码科技有限公司出品。


拆解报告:索爱真无线蓝牙耳机A1S


包装盒内物品,耳机和充电盒,充电线,附赠耳塞,使用说明书。


拆解报告:索爱真无线蓝牙耳机A1S


两对不同尺寸的耳塞,Micro-USB接口的充电线。


拆解报告:索爱真无线蓝牙耳机A1S


充电盒正面印有“索爱”,盒盖打开处有箭头指示。


拆解报告:索爱真无线蓝牙耳机A1S


包装盒背面,合页结构下方有两个接口,上面是USB-A输出接口,这款充电盒可以当移动电源使用;下面是Micro-USB充电接口。


拆解报告:索爱真无线蓝牙耳机A1S


充电盒较细长,内部布局紧凑。


拆解报告:索爱真无线蓝牙耳机A1S


耳机座仓的充电触点。


拆解报告:索爱真无线蓝牙耳机A1S


充电盒内有一个电量显示窗口,上方用数字显示充电盒电量,下方用段码显示耳机的电量。


拆解报告:索爱真无线蓝牙耳机A1S


我爱音频网采用ChargerLAB POWER-Z KT001 对索爱真无线蓝牙耳机A1S进行有线充电测试,充电电压5.2706V,电流1.1178A。


拆解报告:索爱真无线蓝牙耳机A1S


输出口不支持绝大多数协议。仅支持DCP1.5A。


拆解报告:索爱真无线蓝牙耳机A1S


耳机与充电盒重量:75克。


拆解报告:索爱真无线蓝牙耳机A1S


充电盒重量:66.2克。


拆解报告:索爱真无线蓝牙耳机A1S


耳机重量:9.1克。

二、索爱真无线蓝牙耳机A1S 拆解


拆解报告:索爱真无线蓝牙耳机A1S


撬开充电座仓,先来拆解充电盒。


拆解报告:索爱真无线蓝牙耳机A1S


座仓内侧,有两个固定耳机的磁铁,中间一个用来吸附盖子。


拆解报告:索爱真无线蓝牙耳机A1S


取出充电盒主板,正面特写。


拆解报告:索爱真无线蓝牙耳机A1S


充电盒主板背面特写。


拆解报告:索爱真无线蓝牙耳机A1S


撕开电池外的封胶,圆柱型电池特写,没有任何产品信息。


拆解报告:索爱真无线蓝牙耳机A1S


电池上有保护电路。


拆解报告:索爱真无线蓝牙耳机A1S


LED段码电量显示模块。


拆解报告:索爱真无线蓝牙耳机A1S


镀金充电顶针。


拆解报告:索爱真无线蓝牙耳机A1S


电池与主板使用插座连接。


拆解报告:索爱真无线蓝牙耳机A1S


无标单片机,用于电量显示等功能。


拆解报告:索爱真无线蓝牙耳机A1S


丝印编号D38的IC为钰泰ETA7008,这是一颗OVP芯片,支持高达36V过压保护,OVP点可任意设置,保护后端系统。


拆解报告:索爱真无线蓝牙耳机A1S

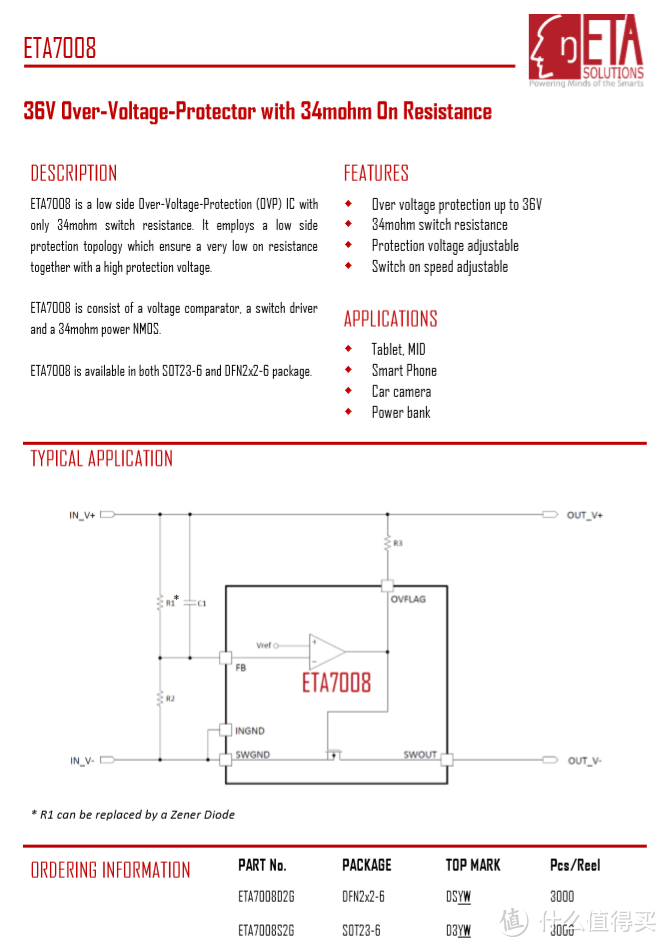

钰泰 ETA7008 详细资料。


拆解报告:索爱真无线蓝牙耳机A1S

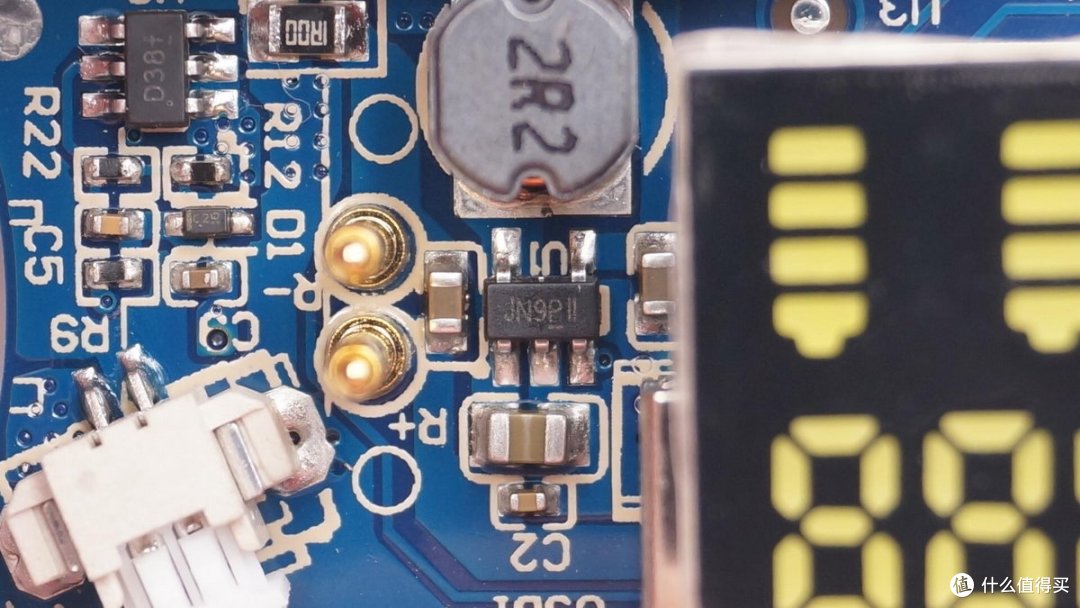

丝印编号JN9P的IC为钰泰ETA6093三合一SOC电源管理芯片,支持1A开关充电,1A同步升压,充放电效率高。SOT23-5小型封装,集成度,外围少。搭配USB-C接口使用,可以做C口充放电功能。

据我爱音频的拆解统计,漫步者,JBL、出门问问、U&I由我等品牌均有大量采用钰泰的TWS耳机充电盒方案。

拆解报告:索爱真无线蓝牙耳机A1S

钰泰ETA6093详细资料。

拆解报告:索爱真无线蓝牙耳机A1S


下面开始拆解耳机的腔体。


拆解报告:索爱真无线蓝牙耳机A1S


触控区域为塑料材质,拉丝纹理增加质感。


拆解报告:索爱真无线蓝牙耳机A1S


耳机内侧有两个镀金充电触电,下面是L左侧标识。


拆解报告:索爱真无线蓝牙耳机A1S


细长的麦克风开孔。


拆解报告:索爱真无线蓝牙耳机A1S


耳机出声孔有金属网覆盖防止异物进入。


拆解报告:索爱真无线蓝牙耳机A1S


拆开耳机腔体,左右耳机的布局一致。


拆解报告:索爱真无线蓝牙耳机A1S


耳机外壳内部特写。


拆解报告:索爱真无线蓝牙耳机A1S


马蹄形PCB,中央椭圆触点是触控感应区域,外围半圆触点为蓝牙天线。


拆解报告:索爱真无线蓝牙耳机A1S


硅麦/LED的保护罩和防尘网。


拆解报告:索爱真无线蓝牙耳机A1S


耳机内的主板特写。


拆解报告:索爱真无线蓝牙耳机A1S


多层结构,主板下方是电池,耳机内部所有部件使用弹性触点相互连接,设计结构非常巧妙。


拆解报告:索爱真无线蓝牙耳机A1S


拆解耳机腔体,从左至右是:扬声器和壳体、软包电池、充电铜柱、耳机主板和固定磁铁。


拆解报告:索爱真无线蓝牙耳机A1S


固定磁铁所在的位置,有长方形固定槽使用双面胶固定。可见耳机的外壳使用藏蓝半透明塑料。


拆解报告:索爱真无线蓝牙耳机A1S

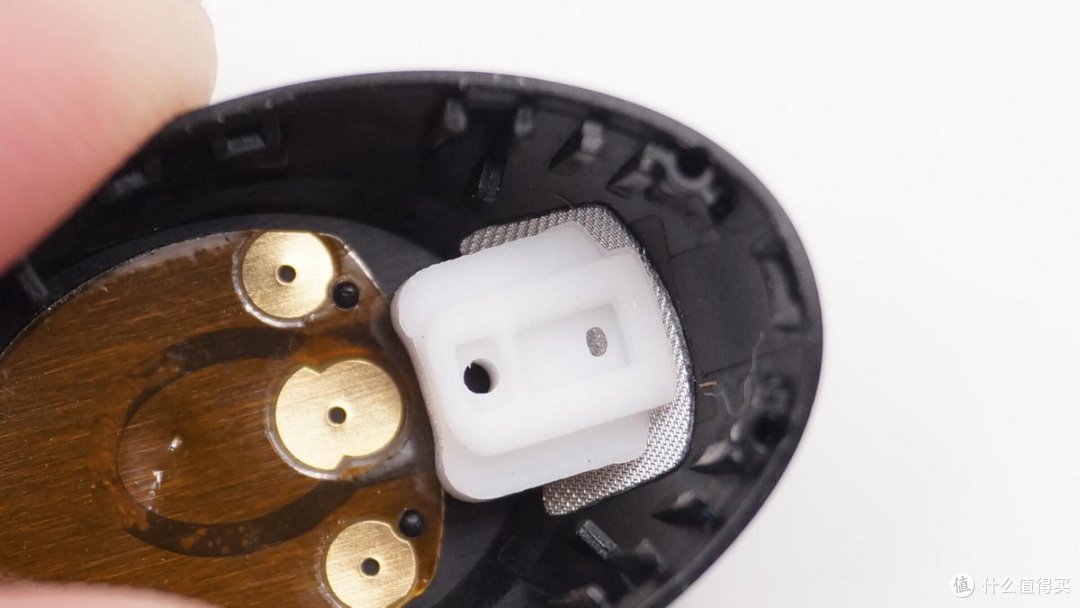

扬声器特写,有两个比较大的镀金触点。


拆解报告:索爱真无线蓝牙耳机A1S


扬声器尺寸,9mm。


拆解报告:索爱真无线蓝牙耳机A1S


充电接触副板铜柱特写。


拆解报告:索爱真无线蓝牙耳机A1S


充电接触副板另一侧。


拆解报告:索爱真无线蓝牙耳机A1S


电池与1元硬币的尺寸对比,0.19Wh,3.7V。


拆解报告:索爱真无线蓝牙耳机A1S


电池上的导电海绵。


拆解报告:索爱真无线蓝牙耳机A1S


主板正面特写。


拆解报告:索爱真无线蓝牙耳机A1S


主板背面特写。


拆解报告:索爱真无线蓝牙耳机A1S


主板正面,连接触控盖板的镀金顶针。左侧是触摸顶针,右侧是蓝牙天线顶针。


拆解报告:索爱真无线蓝牙耳机A1S


主板背面的镀金充电副板顶针。


拆解报告:索爱真无线蓝牙耳机A1S


矮的一组顶针连接电池,长的顶针用来连接耳机单元。


拆解报告:索爱真无线蓝牙耳机A1S


LED指示灯特写。


拆解报告:索爱真无线蓝牙耳机A1S


丝印9012 4111的MEMS硅麦。


拆解报告:索爱真无线蓝牙耳机A1S


通泰 TTP233DH 触摸IC。


拆解报告:索爱真无线蓝牙耳机A1S


赛芯微 XB5350 SOT23封装的一体化电池保护IC。


拆解报告:索爱真无线蓝牙耳机A1S


索爱真无线蓝牙耳机A1S采用杰理AC6936D芯片,超低功耗6MA;支持蓝牙5.1、立体声双耳通话,智能双发主从无缝切换;支持空中升级。

拆解报告:索爱真无线蓝牙耳机A1S

杰理AC6936D脚位定义图。

拆解报告:索爱真无线蓝牙耳机A1S

设为头图

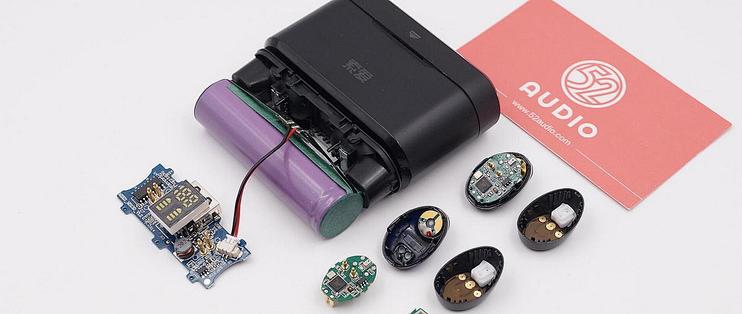

拆解全家福。

我爱音频网总结

索爱真无线蓝牙耳机A1S充电盒为长条形,便于随身携带。还整合了移动电源的功能,不过电池和官方信息都没有标明明确容量,也不支持各种充电协议,应急使用还是可以的。

耳机内部为多层结构,主板下方是电池,耳机内部所有部件使用弹性触点相互连接,设计结构非常巧妙,方便更换电池及不同方案,有一定的diy空间。

编辑点评:

这款产品采用了非常独特的结构设计,将真无线耳机组装模块化作业,加快生产流程的同时,使得每个部件都可以更加容易做好品质,稍后我们会对这款产品进行详细分析,欢迎持续关注。

真无线耳机发展至今,是时候出现结构设计创新加快产品生产进程了,很开心能够看到这样的产品出现;)



展开 收起
