K3“漏油器”散热改造

上次k3路由器刷了官root之后，不知道为什么2.4G网速很差，经常断网。因为K3号称漏油器，原装硅脂质量不好导致受热后变成油性物质流在电路板上。对于这个东西的影响大家也是众说纷纷，有人说不用管照常使用没任何问题，也有些人说无线莫名挂掉，清洗电路板之后恢复正常。我的用了两年了也确实没啥问题，但是现在既然问题出来了，首先是有必要处理一下漏油了。否则以后使用的越久流油越多，保不齐会出现什么问题！

所需改造件

一般大家的思路都是更换硅脂，加铜片增强被动散热，更有外加风扇主动散热的。我选择了最简单的加铜片被动散热。我直接购买了一套成品，不算太贵，比自己做方便多了！

全套改装件

拆机

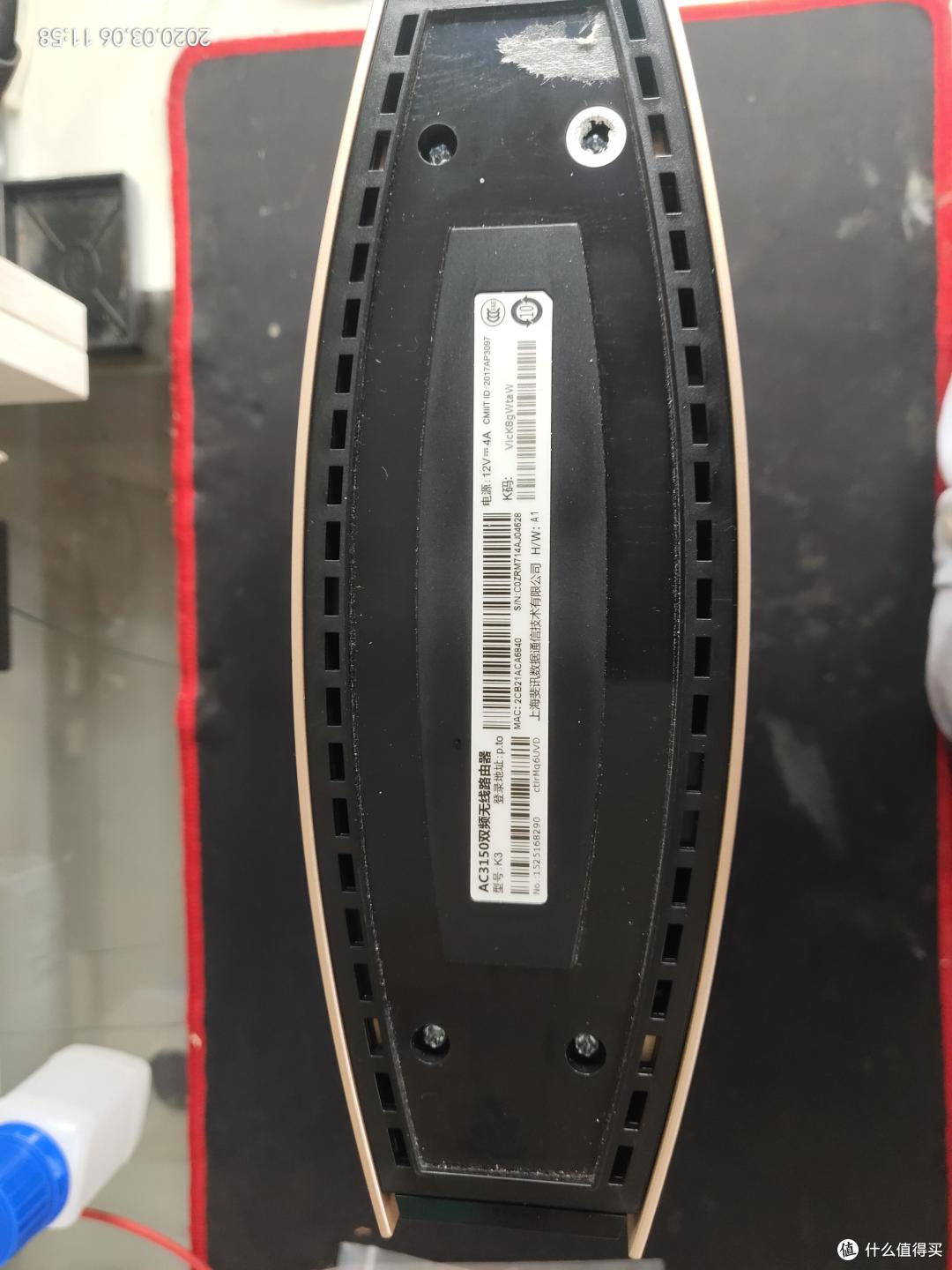

撕掉底部防滑垫，看到四个螺丝，是固定两侧盖板的

其他全是卡扣，不知道为什么这两天心情不是很好，没有耐心。逮着K3一顿猛撬，撬断了好几根卡扣

已经可以看到散热器上的油渍了

摘掉这个天线架，也是卡扣

天线插头有热熔胶粘着的，慢慢拔掉

没有耐心，扯坏了一个插头

先卸掉固定在外壳上的四颗螺丝，很深，没拍到，我记得在这几个位置

拿出主板,CPU板和无线板叠加在一起，影响散热

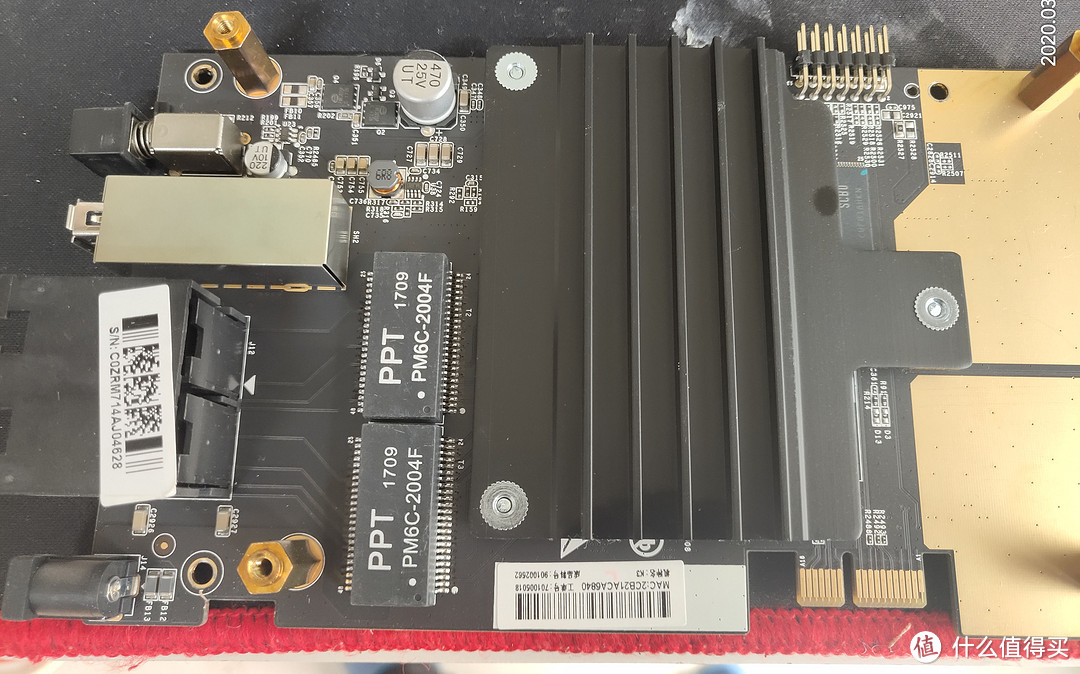

主板上还是比较干净的，一点点油渍

无线板已经漏的不像话了

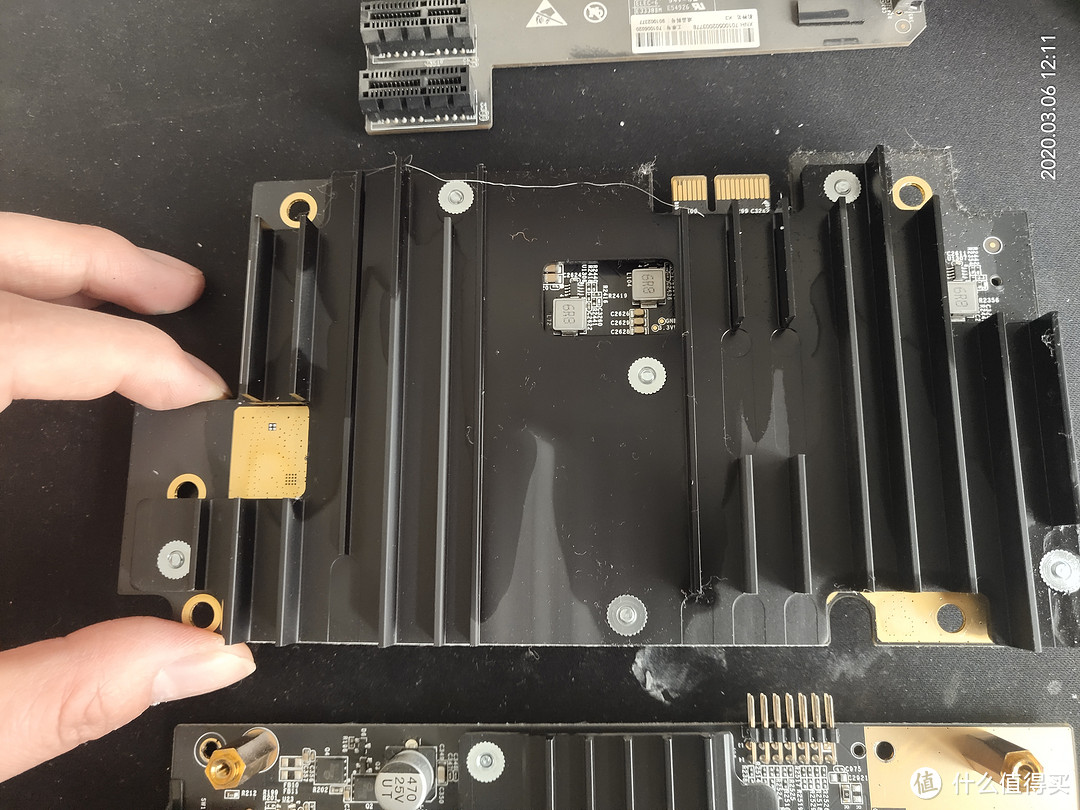

卸掉侧边CPU板和无线板的连接板，分离CPU板和无线板

改装散热

先整CPU板

先卸掉CPU板的散热片

轻轻敲开屏蔽罩，幸亏不是焊死的！

板上没什么油，用纸擦擦就好了，贴上晶振，内存和CPU周围的硅脂垫，CPU上抹上硅脂

CPU用铜板盖上，增强散热

然后铜板上再涂抹上硅脂

然后可以选择盖上原来的屏蔽罩，也可以直接盖铜板，我选择直接盖铜板

再盖上一大块铜板

装回散热片

CPU板完成

再整无线板

同样拆开散热片

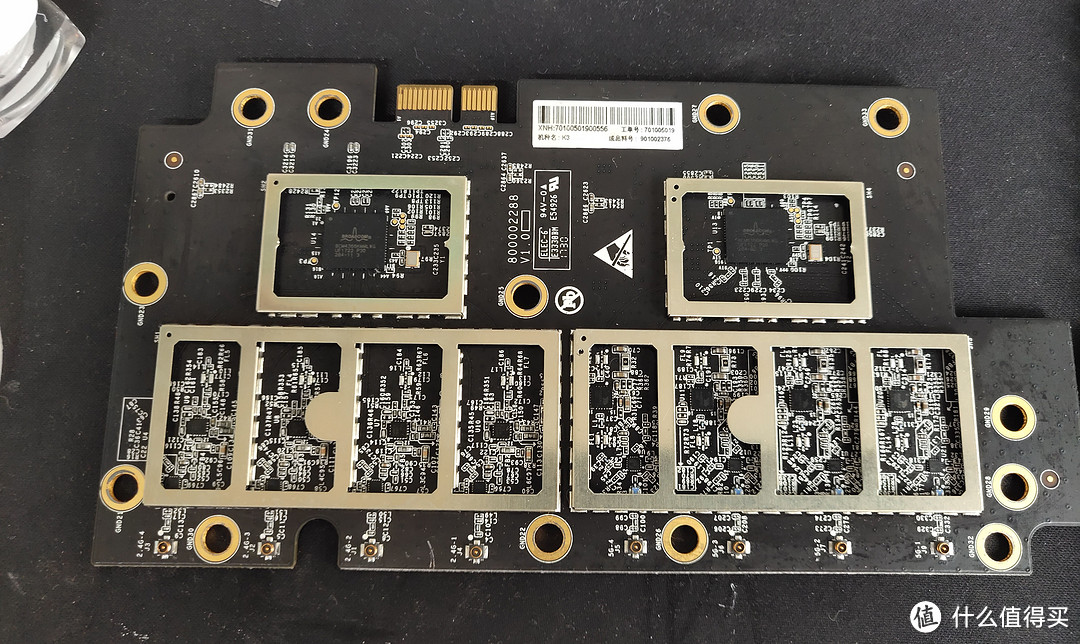

打开所有屏蔽罩

拆开之后，无线板上有许多油渍，需要做一个彻底的清洁，可以使用酒精，洗板水，当然也有着直接洗洁精加水冲的。看自己喜好了，我使用的洗板水，用棉柔巾沾着洗板水给板子擦几遍，再擦擦散热片，屏蔽罩。

据说洗板水十分钟之后就蒸发没有了，为了安全起见，我还是支个小电扇吹了一夜

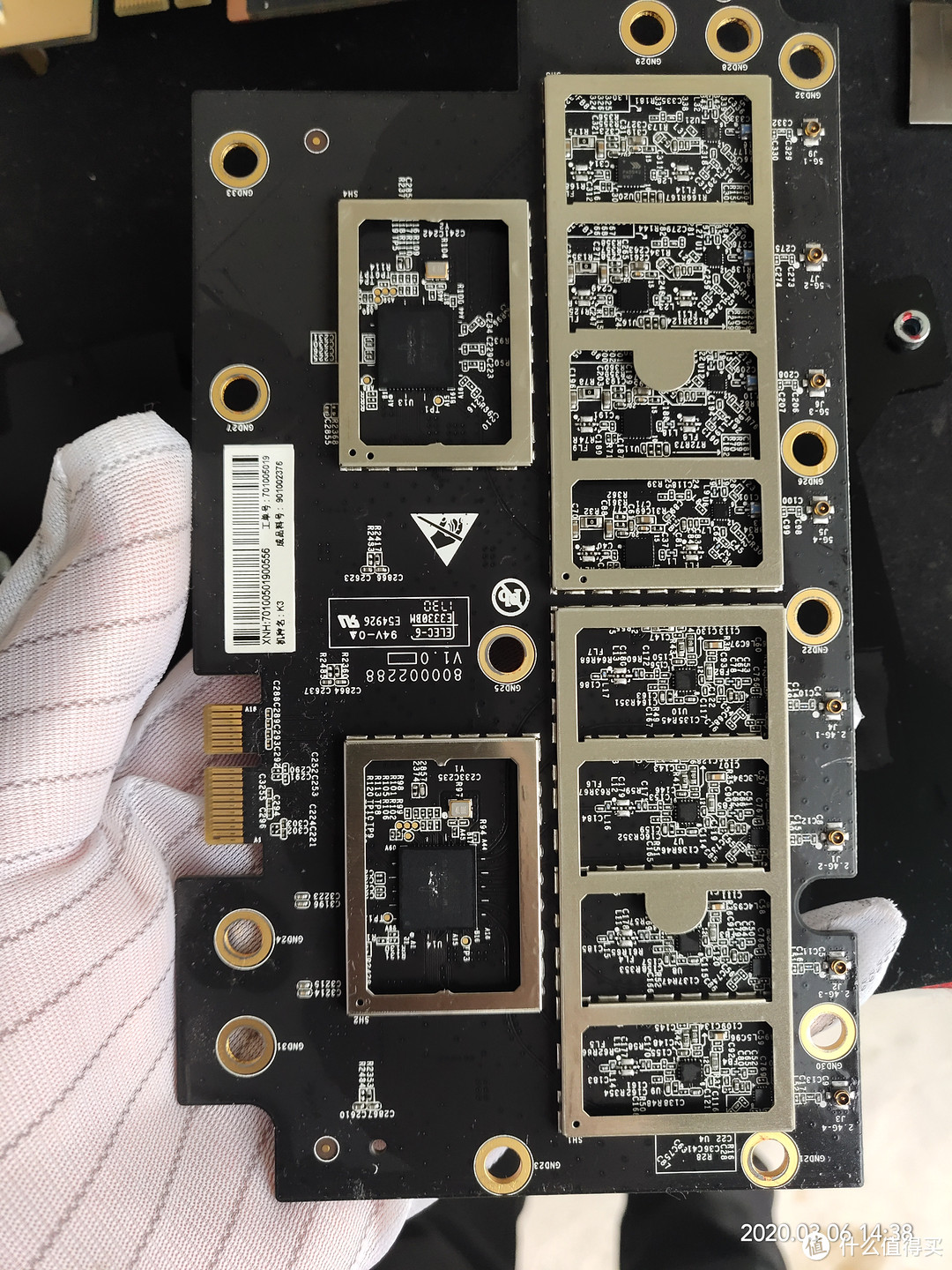

洗过的无线板

上边两块大的是2.4G和5G的主控芯片，周围贴上硅脂垫，芯片上需要涂硅脂贴铜板。下边8个是无线功放芯片了，贴上硅脂垫即可

涂上硅脂

贴上铜板

铜板上再涂硅脂

屏蔽罩贴回去

屏蔽罩上再涂硅脂，贴上一块超大的铜板，注意中间有一个螺丝安装孔要对好。铜板上再涂硅脂，因为到这里没有硅脂了，只好拿出我珍藏了四五年的硅脂涂上，有点干了，涂不好。

然后贴上这一侧的散热片，翻到另一面贴硅脂垫

背部就贴在正面那几个芯片的后边，起到腹背散热的效果

改完了，贴上散热片，螺丝固定好，装回连接板。

装机测试

装回主板，插上天线，稳妥起见，每个插头我都用万用表测量了通断，万无一失

断的这个我又给接回去了，测量了一下没有问题

安装完毕，这一侧的盖板我没有安装，因为是朝向里侧，平时看不到，不盖的散热效果会很好。

机箱顶部有一个风扇是往上吹的，正好给K3散热用

这边敞开了散热

开机四个小时的温度

开机八个小时的温度，正在网络备份小米摄像头的录像，可以看到内存都开用满了！

改之前的温度

可以看到cpu温度下降不少，改之前57度，改之后低于50度，2.4G和5G倒是没怎么变化，只下降了一两度。不过整体温度不算高！

2.4G的网速，100兆带宽

2.4G信号强度

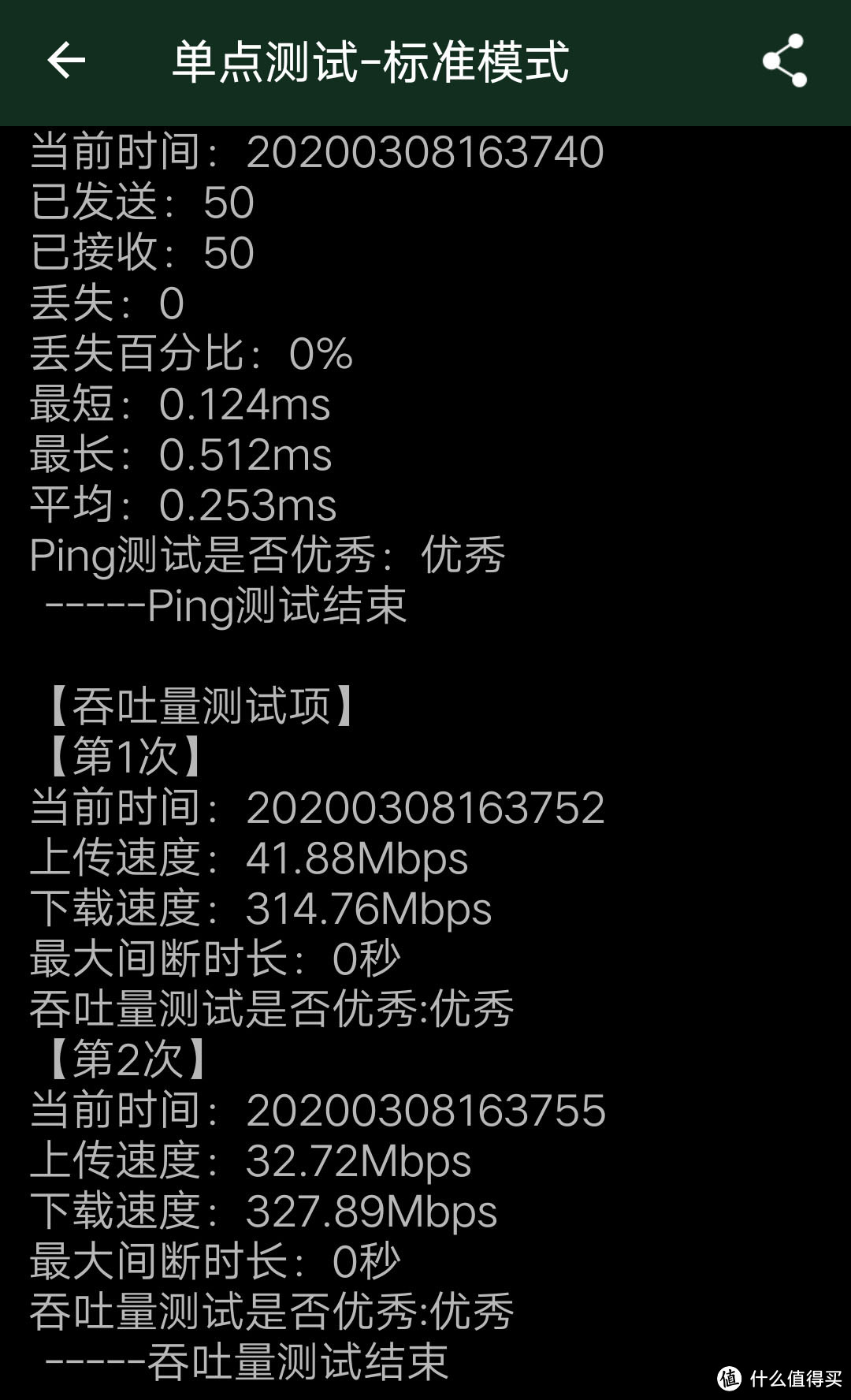

5G网速（100兆带宽）

网速来看2.4G和5G差的老远了，2.4G低的离谱，据说是通病。不过屋里2.4G一般用来连接智能家居了，手机电视等主要用5G,具体的网络问题有没有改善，只能等以后的使用过程中来具体感受一下了！
