拆解报告：iLuv 蓝牙音频接收器 i111BT

随着主流手机逐步取消3.5mm音频接口，充电、听歌二选一的局面使得一部分用户逐渐转移到蓝牙耳机上，而仍有一部分用户出于音质、使用习惯等原因，仍会坚持使用有线耳机。这时，蓝牙音频接收器的出现便正好解决这一问题。

此次我爱音频网为大家带来的便是这样一款产品——iLuv 蓝牙音频接收器 i111BT。iLuv是美国iLuv Creative Technology公司旗下手机配件品牌， 这款蓝牙接收器便是其旗下产品，拥有2个3.5mm音频接口，可两条耳机同时使用，并能够单独控制音量；还支持Siri/Google now语音助手等，下面就让我们一起来看看这款产品的内部结构吧~

一、iLuv 蓝牙音频接收器开箱

包装盒采用了折叠结构，白色加蓝色背景，黑色字体。正面有iLuv品牌LOGO，蓝牙标志，产品名称：带单独音量控制和分频器的蓝牙立体声音频转换器，产品型号：i111BT，以及产品使用渲染图。

左侧有功能使用场景渲染图。

背面有产品功能按键及接口介绍。

右侧则是图文展示的产品多项功能特点，包括蓝牙连接、解放双手、语音助手、单独音量控制以及8h的续航时间。

底部则是产品的部分参数信息和认证。

包装盒开盖展示。

包装盒盖内侧有更为详细的产品功能介绍，通过包装内部介绍，发现这是一款4年前的产品。

包装盒内部采用了透明塑料支架，上层还配备有保护罩。

包装盒内物品有蓝牙音频接收器、充电线和产品说明书。

iLuv 蓝牙音频接收器正面一览，上方有三个功能按键，下方凹凸工艺处理的iLuv品牌LOGO。

两侧分别有两个滚轮音量电位器，分别控制相应边的音频音量。

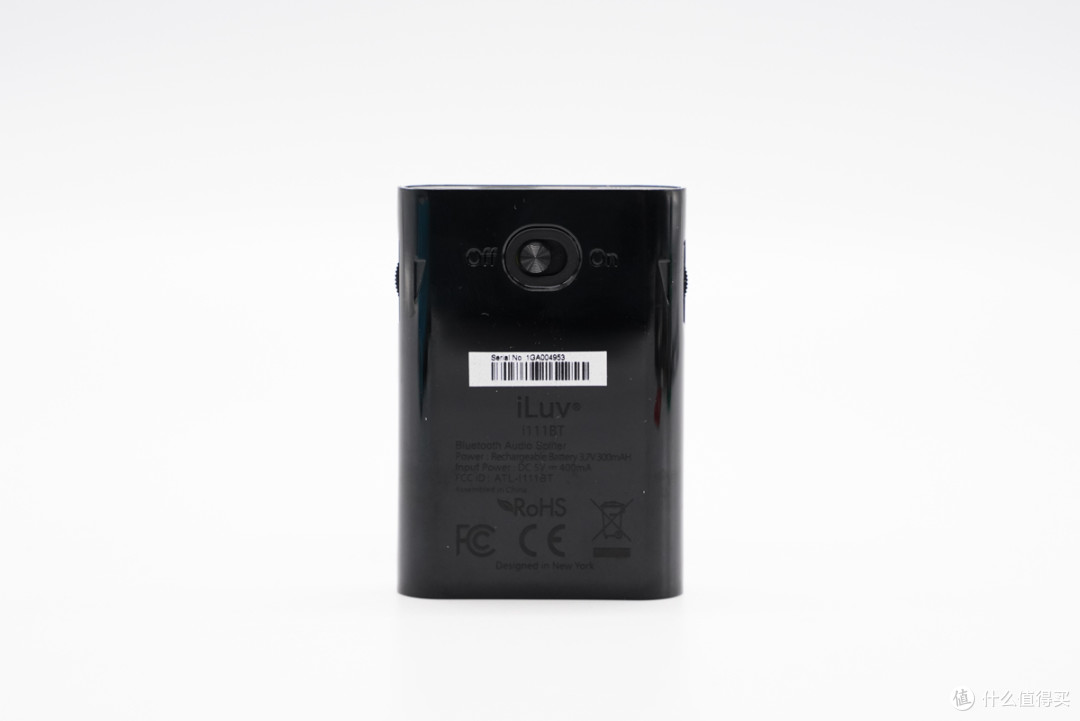

蓝牙接收器背面有电源开关。

背面信息有品牌名称：iLuv，产品型号：i111BT，电池容量：300mAH，输入：5V⎓400mA，FCC ID：ATL-I111BT。以及FCC、CE认证和禁止丢弃标识。

底部左右两侧分别有3.5mm音频线接口，中间Micro-USB充电接口以及充电指示灯。

顶部有蓝牙连接键和麦克风。

iLuv 蓝牙音频接收器大小展示。

功能按键特写，实现切换上下曲和暂停/播放功能。

Micro-USB充电接口特写。

麦克风接口特写，用于通话拾音。

蓝牙连接键特写，上面做了凹陷的蓝牙标志，长按至指示灯闪烁进入连接状态。

音量控制电位器特写，旁边有三角形凹槽的音量加减指引。

电源开关特写，采用亮色指示开机。

经我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对iLuv 蓝牙音频接收器进行有线充电测试，输入功率约为0.48W。

二、iLuv 蓝牙音频接收器拆解

来到拆解部分，首先撬开卡扣式的腔体外壳。

腔体内部结构一览，电池位于中间位置。双3.5mm音频接口和音量电位器分别位于主板两侧。

主板背面特写，由于年代比较久远，元件上均出现了不同程度的氧化。

主板上微动按键特写。

两颗不同颜色的LED蓝牙连接指示灯。

BEKEN博通 BK3260低功耗、高度集成音频设备主控IC。集成了高性能的蓝牙射频收发器、功能丰富的基带处理器、闪存控制器、多个模拟和数字外围设备等。

26.000MHz晶振特写，为蓝牙芯片提供时钟。

220μF 耐压6V的钽电容。

LTH7 LTC4054 锂电池充电IC。

SGMICRO圣邦微SGM4917立体声耳机放大器，为电路板空间有限的便携式设备专门设计。采用无电容架构，内置电荷泵，可通过单个电源产生以地为参考的输出，从而无需用于输出的大型隔直电容器，保证输出频响并且降低成本。

SGMICRO圣邦微SGM4917详细资料图。

第二颗SGMICRO圣邦微SGM4917立体声耳机放大器，两颗分别对应两路3.5mm音频传输。

ECM驻极体麦克风特写，有防尘棉覆盖。

主板上蓝牙连接键特写。

电源开关特写。

3.5mm音频接口特写。

Micro-USB充电接口特写。

另外一颗3.5mm音频接口。

耳机插孔内隐藏的开关，可能是用于复位功能。

拔掉插头，取掉电池。

主板上电池导线插座。

电池型号 PL502030，额定容量1.11Wh/300mAh，额定电压3.7V。

电池保护电路特写，由DW01锂保IC和8205A MOS管提供电池过压过放以及过流保护。

小板背面导线焊接，焊点饱满。

丝印DW01锂电保护IC。

丝印8205A MOS管特写。

iLuv 蓝牙音频接收器 i111BT拆解全家福。

三、我爱音频网总结

iLuv 蓝牙音频接收器 i111BT 虽然是一款多年前的产品，但是外观设计上小巧轻盈时尚，机身上功能按键和接口分工明确，清晰明了，简单易上手。功能上不但配备了两路音频传输，还能单独调节音量，让你与朋友分享音乐时独立调节音量大小互不影响。

内部配置上，主控芯片采用低功耗、高集成度的BEKEN博通 BK3260 SOC，集成蓝牙射频收发器、基带处理器及闪存控制器等；两路音频传输分别配备一颗专为主板空间有限的音频设备设计的圣邦微SGM4917立体声耳机放大器；300mAh的电池容量为其提供持续8h的续航时间。
