MATX小钢炮—华硕B850G小吹雪+5070金属大师+机械大师iF25装机

前言

今天带来的是一台不算很小的MATX小钢炮，配置紧凑使用的风冷，机箱是机械大师的逻辑库系列iF25，iF25就是接近25L的体积为含义，属于手提便携侧透MATX机箱，388x200x341mm的长宽高尺寸，可以兼容170mm散热/240水冷，支持最长350x170mm的五槽长显卡，前置安装的ATX电源设计。使用的风冷散热器是利民Royal Pretor Ultra 皇家执政官系列的 RP130 ULTRA ，采用的利民最新的AGHP GEN4 逆重力热管，7根6mm的强力规格和158mm高度的幻白纳米涂层喷涂双塔与双风扇，并兼容40mm高度内存安装。

配置方面，使用了9900X+华硕ROG STRIX B850-G GAMING WIFI S 小吹雪主板+影驰Geforce RTX 5070 12GB金属大师白金版OC显卡。华硕今年的白色款ROG STRIX B850-G GAMING WIFI S 小吹雪配置非常全面，使用了14+2+1共计17相全80A的供电和双8Pin ProCool接口和8层PCB主板，无惧任何AMD锐龙 9000系列处理器，PBO增强的三挡性能调节可以一键释放更强性能；配合AEMP的增强型内存配置文件，DDR5最高可超频至8000+MT/s，最高容量达256GB；扩展性上1个PCIe5.0x16和4个M.2让显卡和存储扩展丰富，WiFi7、蓝牙5.4、2.5G网卡这些自然必不可少；易用性上Q-LED故障诊断灯、CMOS清零按钮&BIOS FLASHBACK、显卡易拆键、M.2快拆装甲、M.2便捷卡扣2.0、易拆式天线也让其使用更方便快捷。显卡是影驰的Geforce RTX 5070 金属大师白金版 OC，英伟达的5070核心具有6144CUDA处理器和988 TOPS 的AI算力，显卡的BOOST频率2512/2557MHz，显存使用了最新的28Gbps 192bit 12GB GDDR7，显存带宽672GB/s。

其他配置方面，内存是阿斯加特的女武神·瓦尔基里二代极地白内存DDR5 6000 C34 的32GB套装，不仅散热优秀颜值好看，而且使用海力士A-DIE颗粒潜力不错，还非常适合白色主题的使用。固态硬盘是影驰的星曜7000 Plus SSD，它采用TSMC台积电12nm制造的四通道主控PS5027-E27T，工艺改进运行凉快并采用了TLC闪存颗粒。

配置清单：

CPU：AMD 锐龙9 9900X

主板：华硕 ROG STRIX B850-G GAMING WIFI S 小吹雪

显卡：影驰 Geforce RTX 5070 12GB 金属大师白金版 OC

内存：阿斯加特（Asgard）DDR5 6000 女武神·瓦尔基里II代 32GB CL28 极地白

SSD：影驰（GALAX）星曜7000 Plus 1T SSD

电源：利民（thermalright）TR-AG850-W 金牌全模组ATX3.1电源

散热：利民（Thermalright）皇家执政官RP130 ULTRA

风扇：Thermaltake（Tt）耀影SWAFAN EX ARGB 14

机箱：方糖机械大师逻辑库 if25

整机展示：

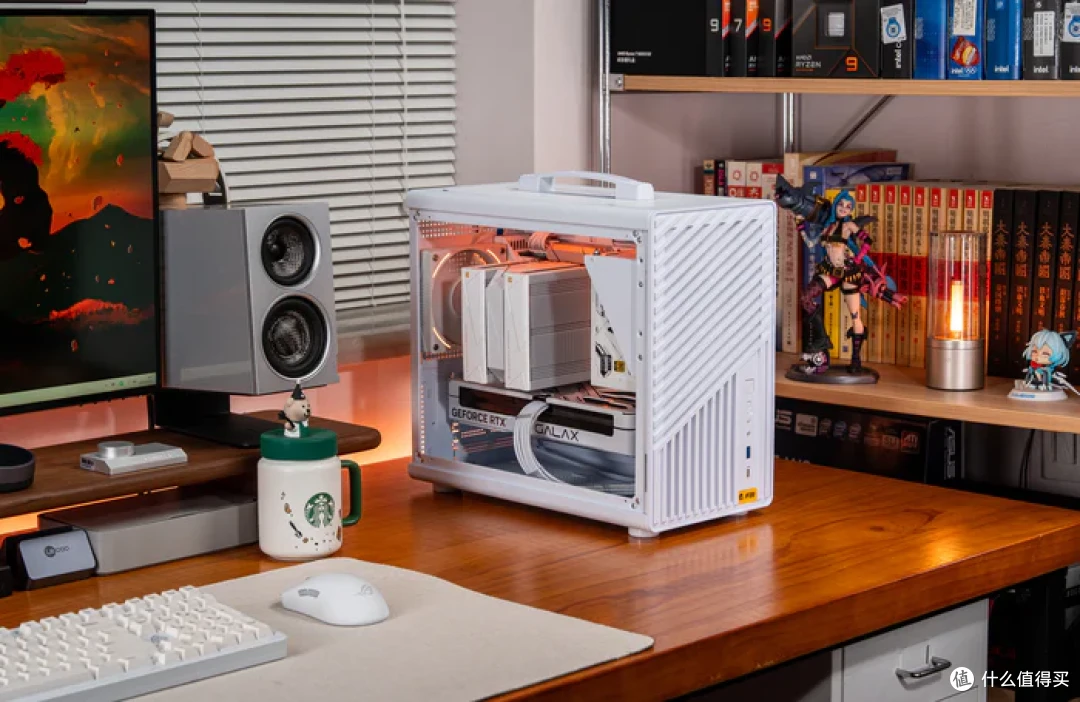

桌面展示

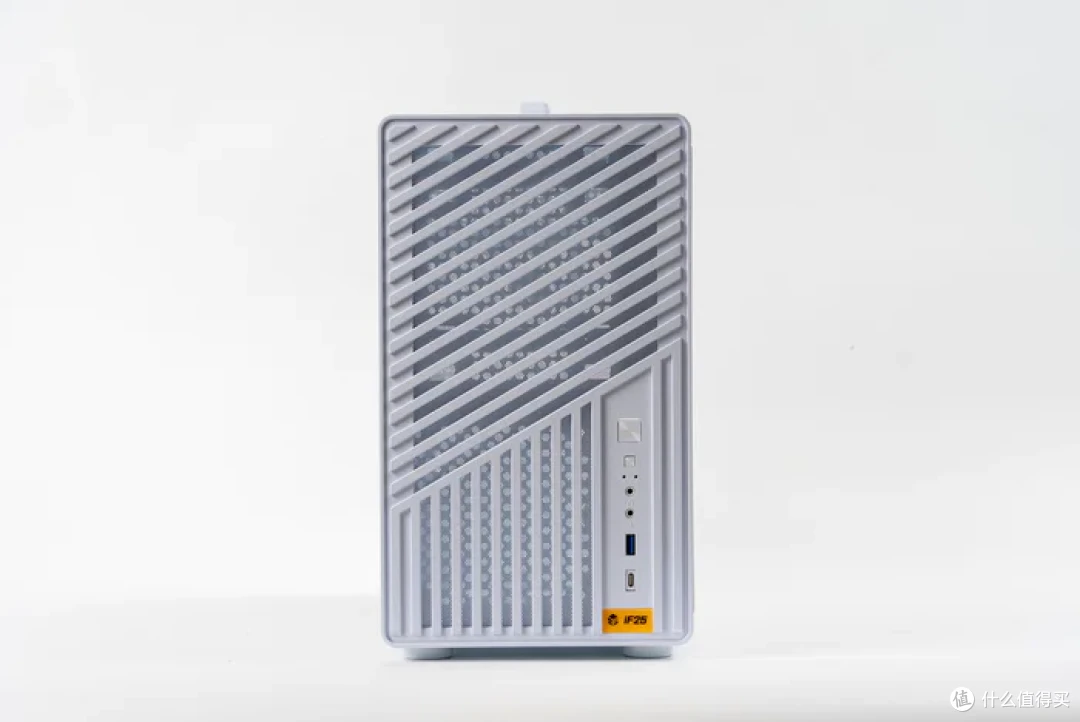

机箱前面视角

45°展示

整机90°侧面展示

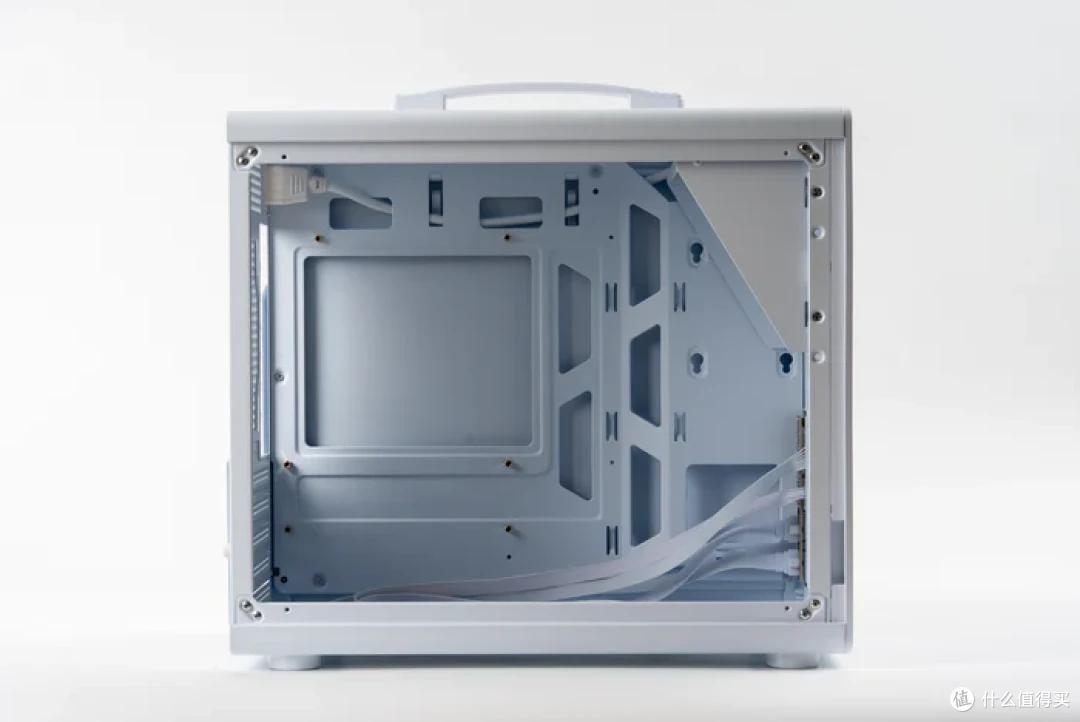

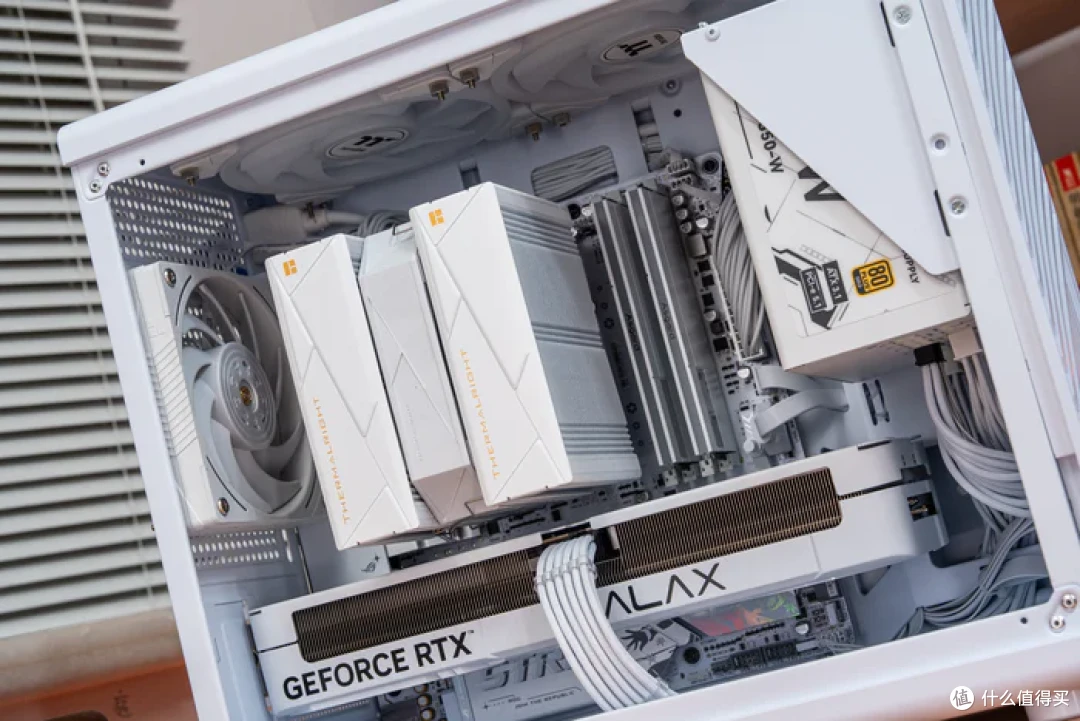

打开全透钢化玻璃，内部视角

45°内部展示

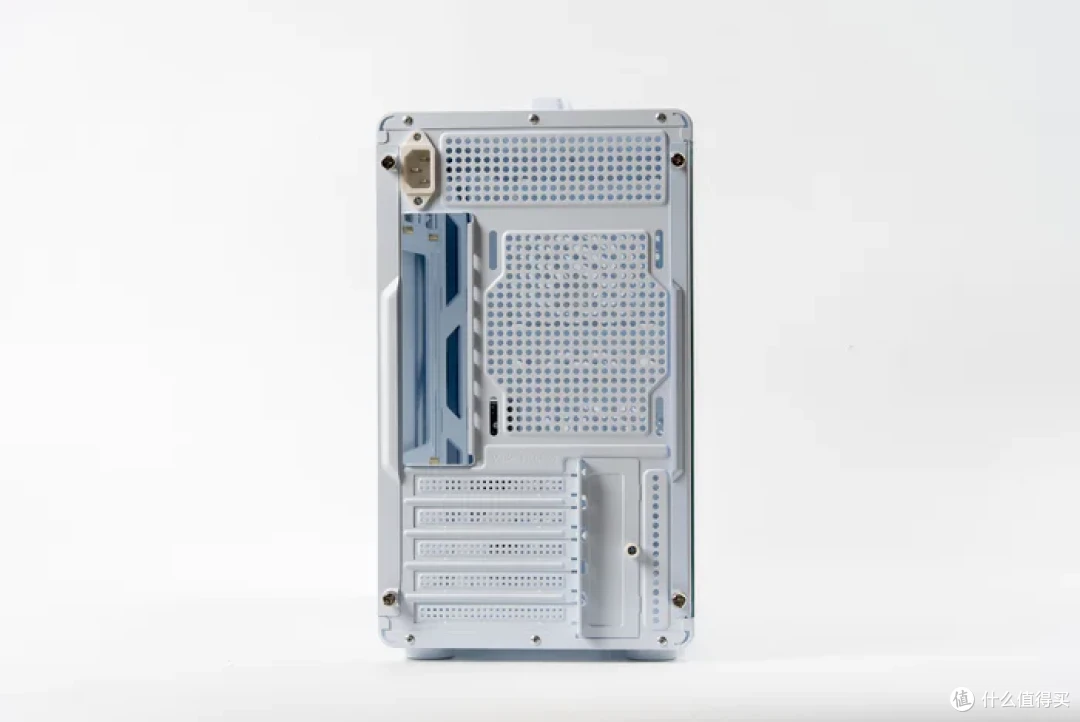

机箱背板展示

机箱尾部展示

机箱顶部展示

顶部有一个提手设计，方便应急开黑外出

顶部设计有磁吸防尘网，并只支持两把12cm/14cm风扇的安装

前置电源的结构设计

前面板双向线条切割设计

简洁设计的45°与90°平行线条

前面板下方的iF25型号logo，以及机箱提供的开机/重启按键、电源/HDD指示灯、1xUSB3.0、1x 10Gbps TYPE-C

整机的内部配件

纯白高颜值的B850-G小吹雪配置非常均衡，14+2+1共计17相全80A的供电与双8Pin ProCool接口和8层PCB主板，无惧任何AMD锐龙 9000系列处理器

扩展性上1个PCIe5.0x16和4个M.2让显卡和存储扩展丰富，易用性上Q-LED故障诊断灯、CMOS清零按钮&BIOS FLASHBACK、显卡易拆键、M.2快拆装甲、M.2便捷卡扣2.0、易拆式天线这些也给这款主板增添了许多附加特色

主板的背板配置了10个USB口足够普通家用

影驰的GEFORCE RTX 5070 金属大师白金版显卡，无光纯白典范

这款显卡具有6144CUDA处理器和988 TOPS 的AI算力，显卡的BOOST频率2542MHz，显存使用了最新的28Gbps 192bit 12GB GDDR7，显存带宽672GB/s

影驰新一代金属大师寒光星β散热系统，尺寸上不含挡板为304*124*50mm、规格符合SFF-READY，在各类小机箱中具有更好的兼容性

显卡肩部的GEFORCE RTX logo以及影驰logo GALAX

主板的固态硬盘位相当多，这里配置了一块影驰的星曜7000 Plus 1TB ，群联PS5027-E27T主控和TLC颗粒

散热器是利民的7热管双塔双扇——皇家执政官RP130 ULTRA

金色的利民logo与几何图形交错设计的顶盖，纯白纳米喷涂图层稍微有点乳白色

整体对撑结构，两边底部都有切割鳍片保持40mm高度马甲支持，双扇中置13028风扇与尾部安装的12025风扇

内存是阿斯加特的女武神·瓦尔基里II代，海力士A-Die颗粒的6000C28 32G灯条

海力士A-Die CL-28-35-35-72 1.4V，低参低功耗，搭配2mm加厚散热片是超频的保障

AMICC灯珠支持ARGB灯效，以及温润质感的漆面工艺具有陶瓷一样的质感

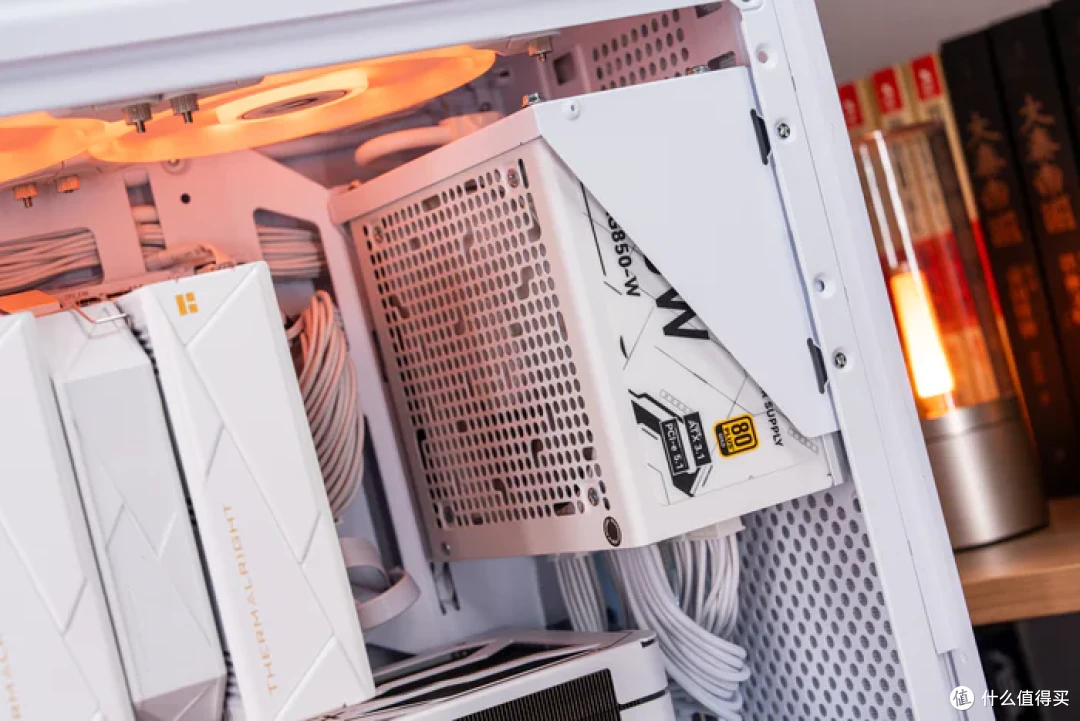

前置安装的利民TR-AG850-W电源，使用的全桥LLC+DC-DC电路架构，耐温105°全日系电解电容和全模组压纹线，支持ATX3.1和PCIE5.1

不开机的无光展示

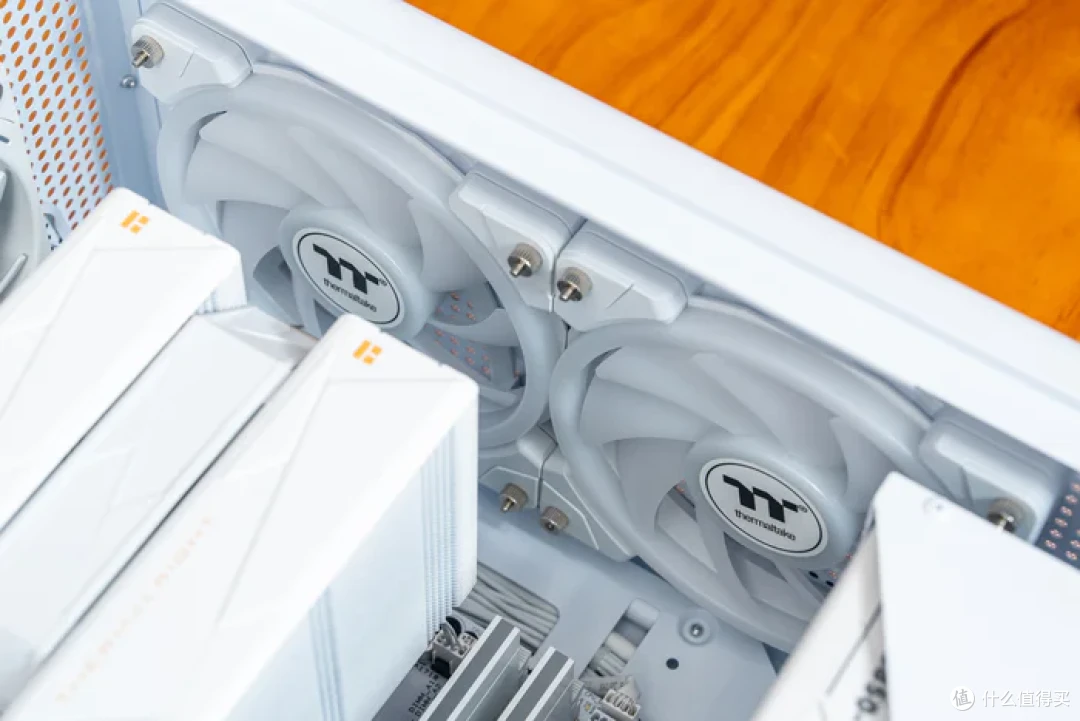

顶部的两把14cm磁吸串联风扇是来自Tt的耀影SWAFAN EX ARGB 14

内部视角

主板展示

散热展示

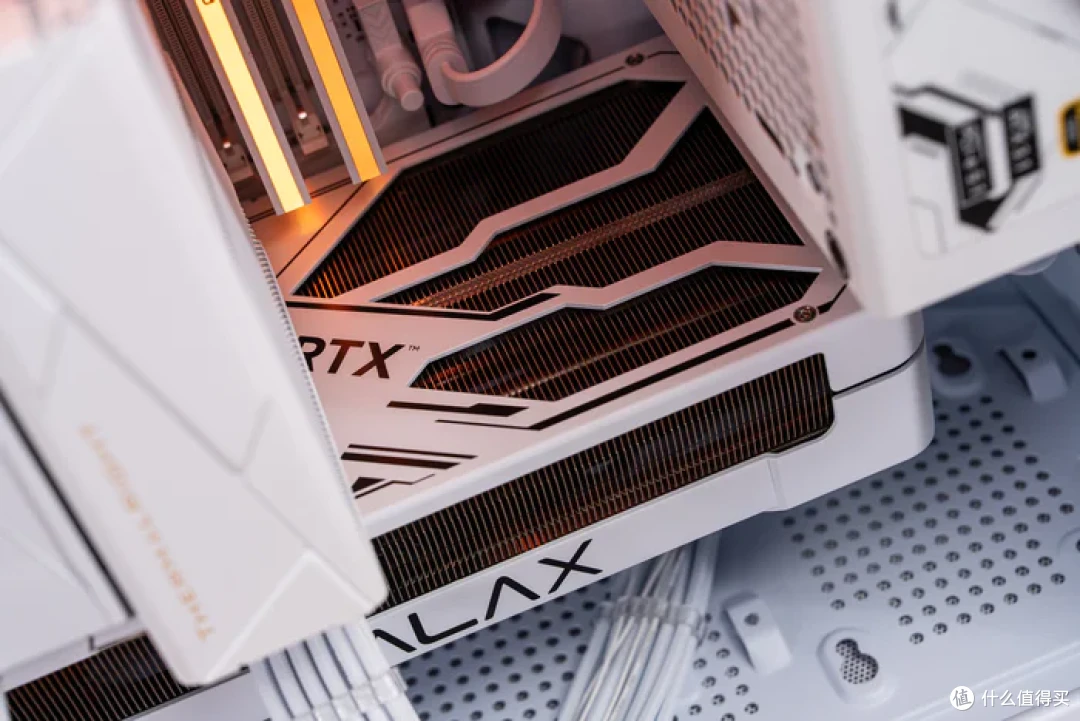

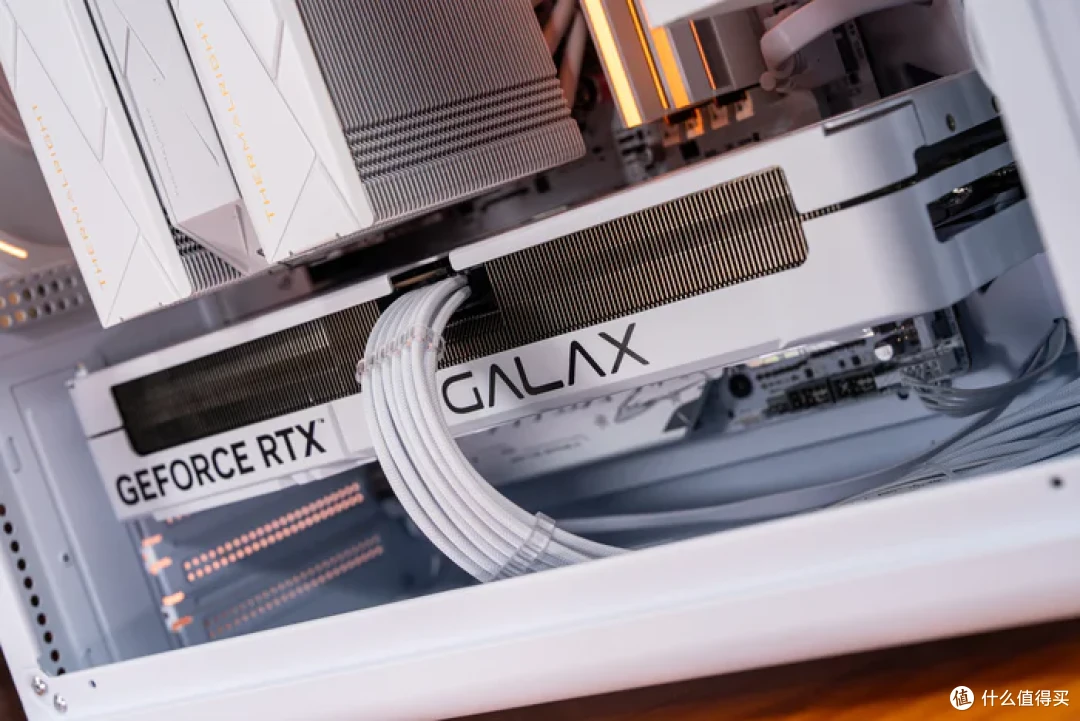

显卡展示

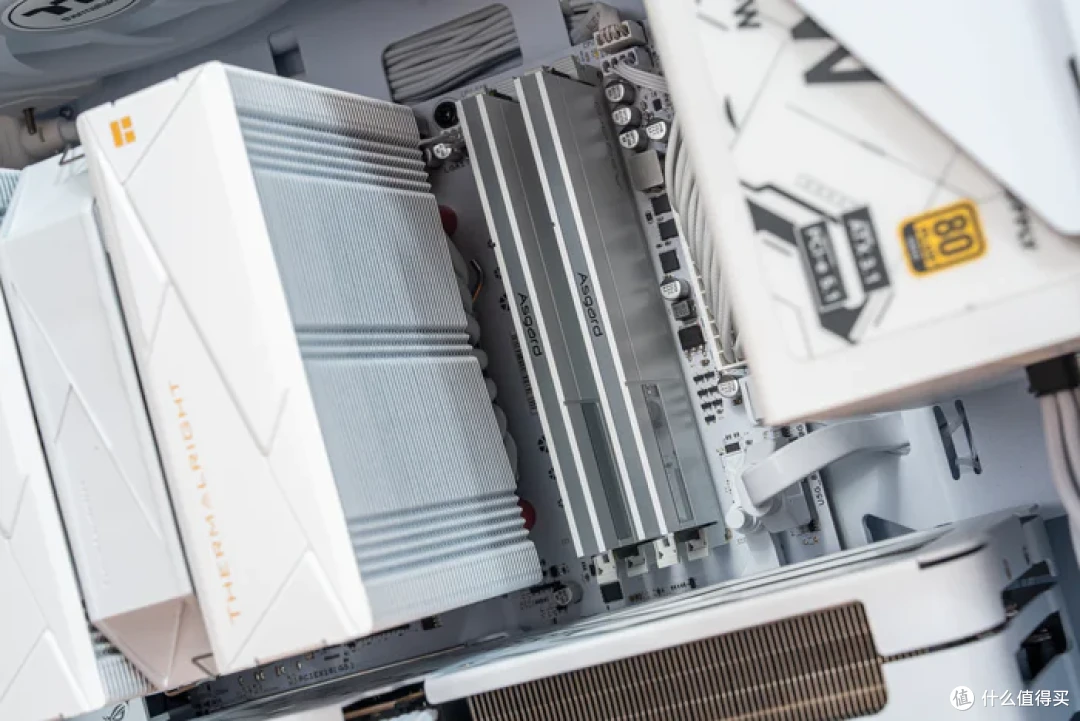

内部展示

内存展示

内部展示

配件解析
ROG STRIX B850-G GAMING WIFI S 小吹雪

ROG STRIX B850-G GAMING WIFI S 小吹雪，这款主板继承上半年大火的TUF GAMING B850M-PLUS重炮手，并进行了全方位的规格加强，将再次引领二次元纯白游戏主力军，14+2+1共计17相的全80A的供电和双8Pin ProCool接口和8层PCB主板，无惧任何AMD锐龙 9000系列处理器，PBO增强的三挡性能调节可以一键释放更强性能；配合AEMP的增强型内存配置文件，DDR5最高可超频至8000+MT/s，最高容量达256GB；扩展性上1个PCIe5.0x16和4个M.2让显卡和存储扩展丰富，WiFi7、蓝牙5.4、2.5G网卡这些自然必不可少；易用性上Q-LED故障诊断灯、CMOS清零按钮&BIOS FLASHBACK、显卡易拆键、M.2快拆装甲、M.2便捷卡扣2.0、易拆式天线也让其使用更方便快捷

B850-G小吹雪S主板的本体，白色外观、白色接口插槽、浅白色的散热装甲整体给人以高端的颜值二次元范儿

主板的背面是浅灰色的PCB，8层PCB也是MATX的高端配置，底部是第4条M.2接口

主板的上半部分，高强度的显卡插槽与方便的显卡易拆键，为新一代的显卡提供便捷的使用环境

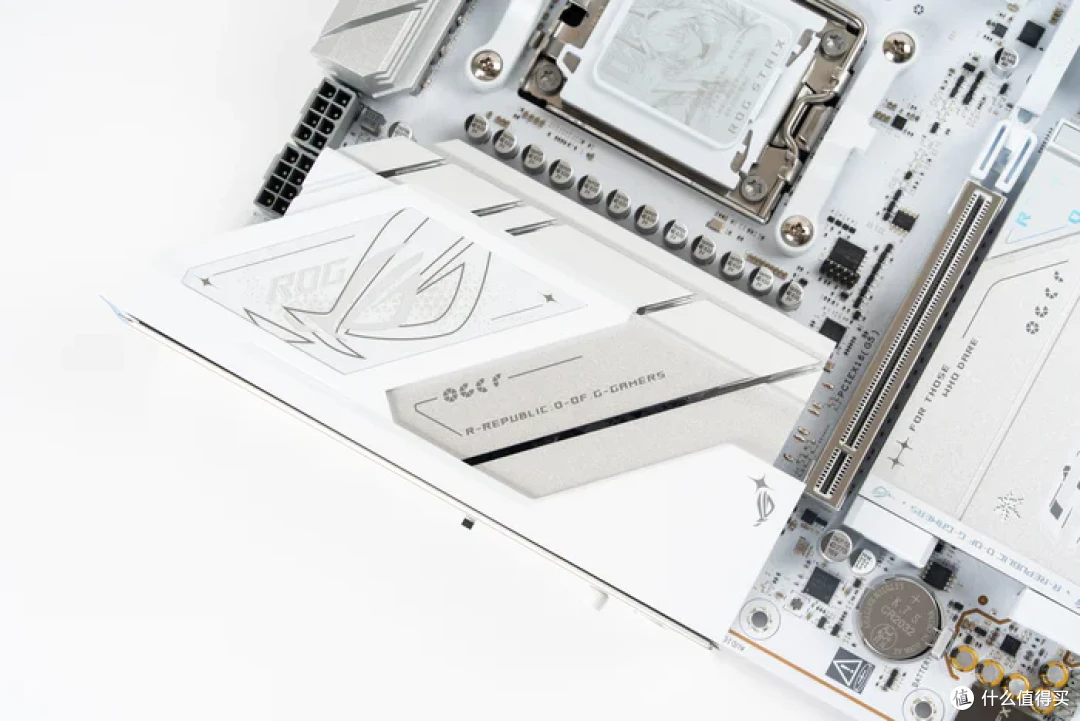

一体式I/O+VRM散热装甲上，带ARGB的ROG灯牌也是其STRIX定位的标志，上面还有ROG的全文标识和底部ROG的小logo

两侧的散热片都做了多层切割与斜条纹增加截面积，高效的导热垫让14+2+1的80A供电得以快速散热，上面一排高品质电感以及耐用电容都是稳定性的保证

AM5接口，纯白颜值与吹雪姬的保护盖

双8Pin的Pro Cool供电接口，为超频运行输送稳定的电力

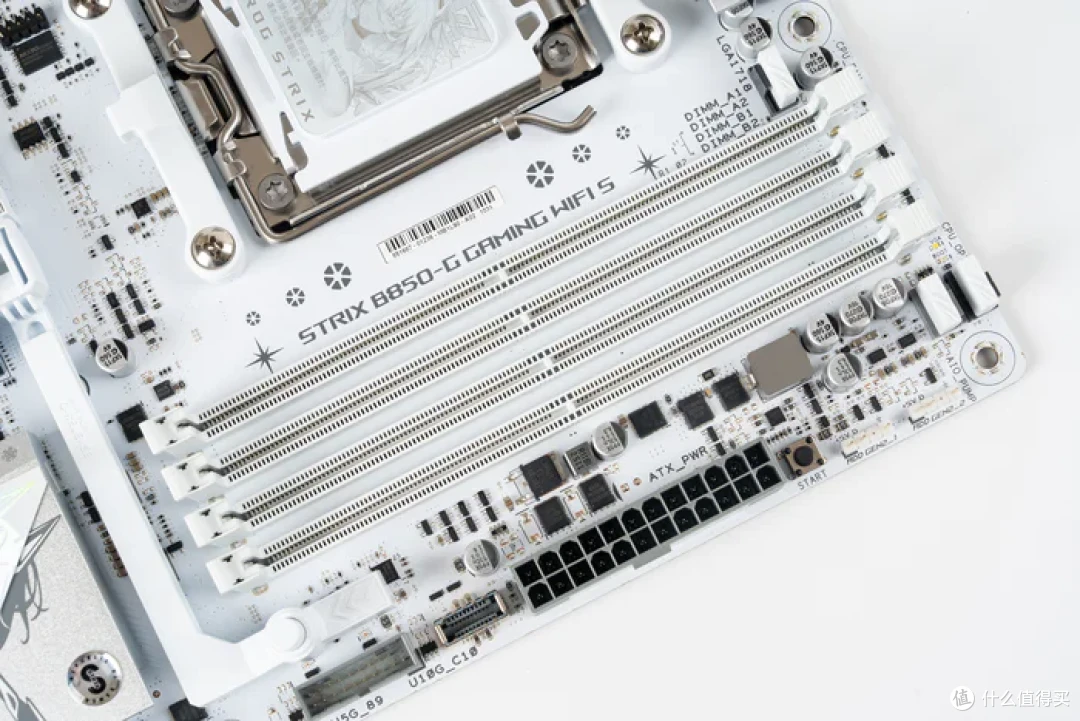

4条纯白色DDR5内存插槽采用单边卡扣设计，颜值更一体化，AEMP增强型内存配置文件可发挥内存的彪悍性能，最高可达8000MT/s

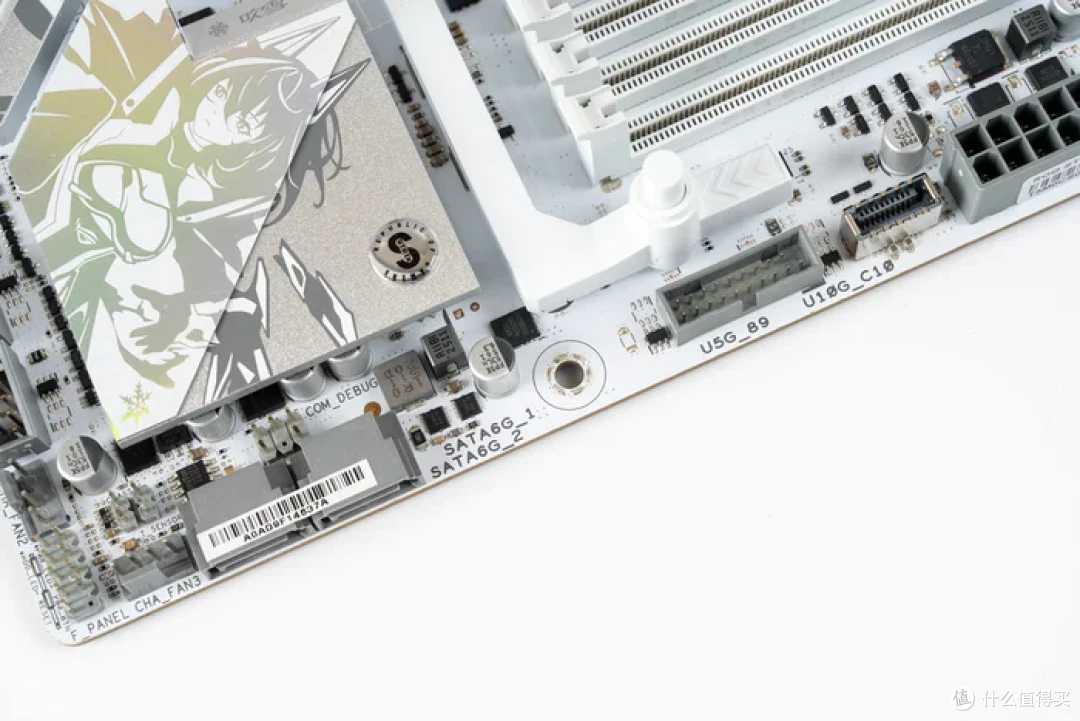

侧面接口上，前置10Gbps TYPE-C与USB3.0

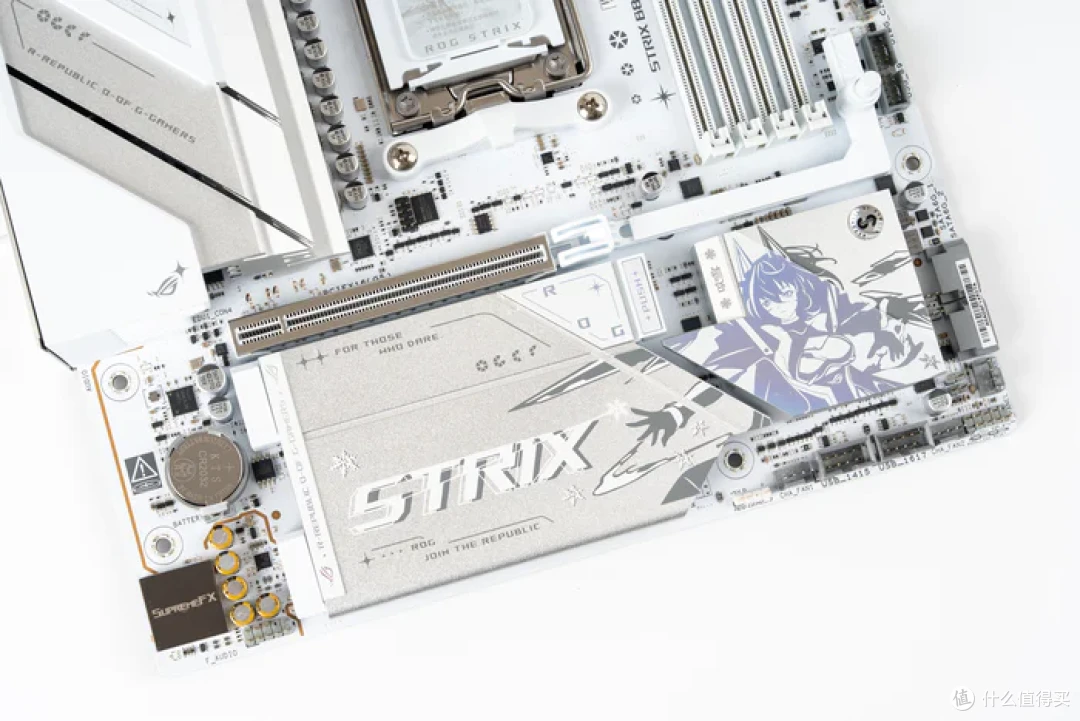

主板的下半部分，整个PCIe区域几乎就是这一片STRIX的M.2快拆装甲，右上方的"PUSH"按钮按下即可弹起散热片。整个PCIe区域只配置了一条PCIe5.0插槽，毕竟现在大部分只需要一个显卡接口即可，重中之重则是M.2口，所以B850-G小吹雪支持4条M.2，现在最少使用的SATA口配置2个也算是多的了。左下方的ROG SupremeFX电竞音效也是采用的高端ALC1220P音频芯片，还配置了高品质音频电容与SAVITECH SV3H712放大器

打开之后并列的3个M.2，需要注意的是第一条和第三条是PCIe 4.0x4，而中间的第二条才是PCIe5.0x4。其中第一条和第二条都是CPU直出，第三条和背面的第四条为B850芯片组直出

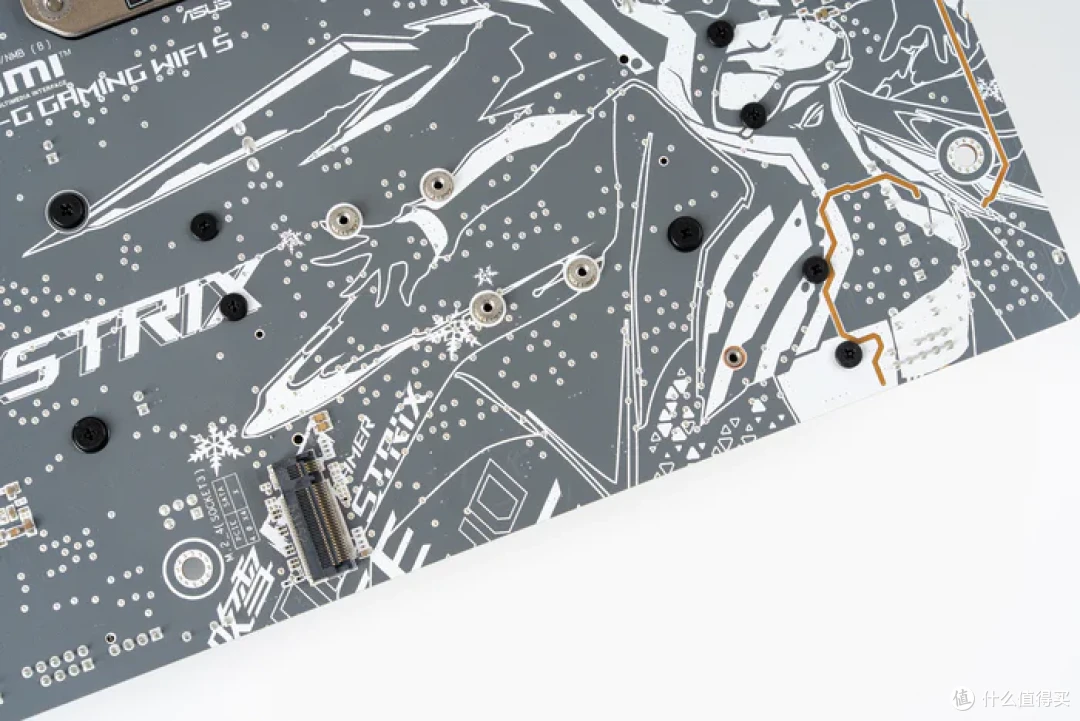

主板背面底部的第四条芯片组直出的M.2，PCIe4.0x4

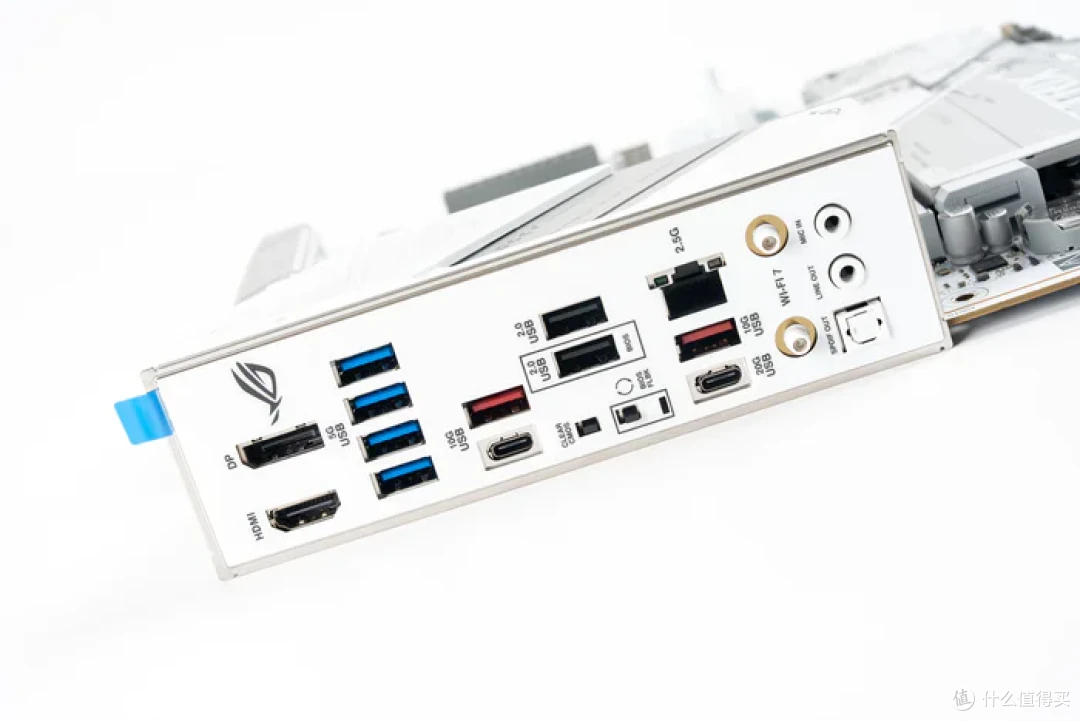

背板I/O接口如下：

1 x USB 20Gbps 接口（1 x USB Type-C®）

3 x USB 10Gbps 接口（2 x Type-A + 1 x USB Type-C®）

4 x USB 5Gbps 接口（4 x Type-A）

2 x USB 2.0 接口（2 x Type-A）

1 x DisplayPort 接口

1 x HDMI™ 接口

1 x Wi-Fi 模块

1 x Intel® 2.5Gb 网络接口

2 x 音頻接口

1 x 光纤S/PDIF 数字音频接口

1 x BIOS FlashBack™ 按钮

1 x CMOS 配置数据清除按鈕

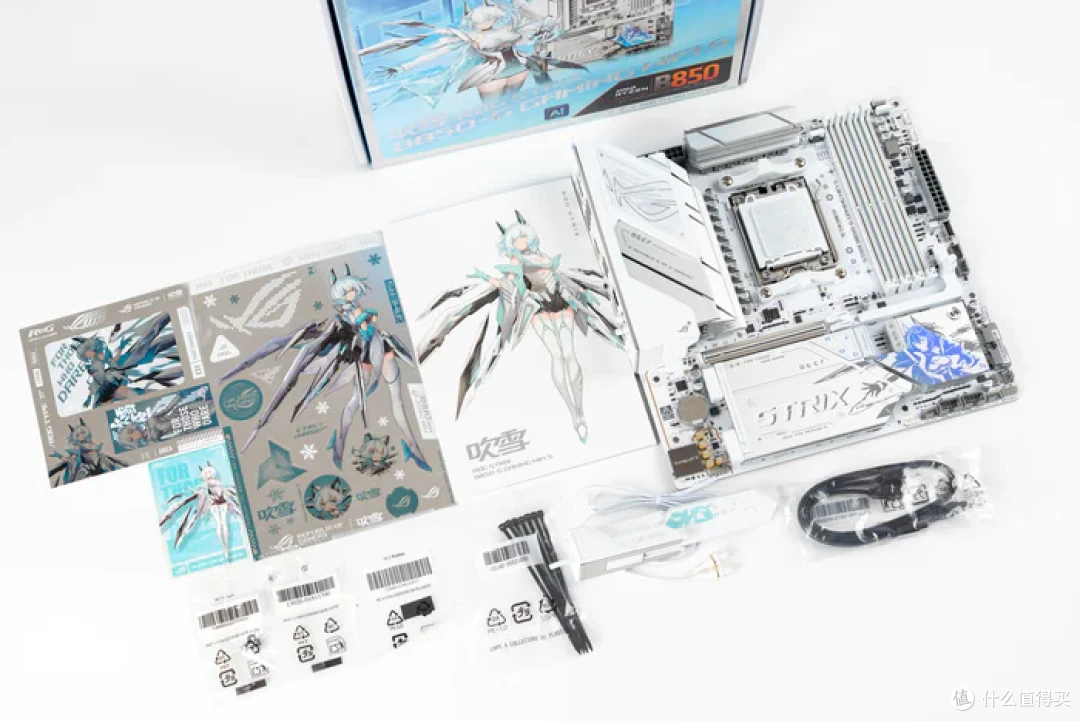

主板的全家福，除了小配件外，还有好看的吹雪姬贴纸

阿斯加特（Asgard）DDR5 6000 女武神·瓦尔基里II代 32GB CL28 极地白

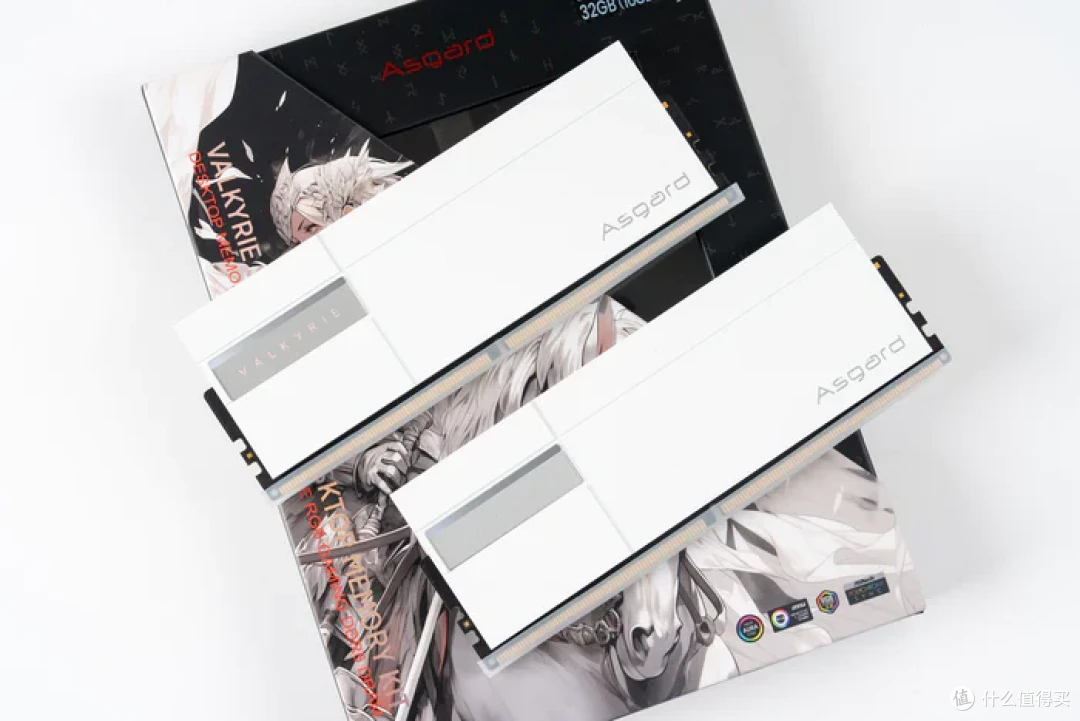

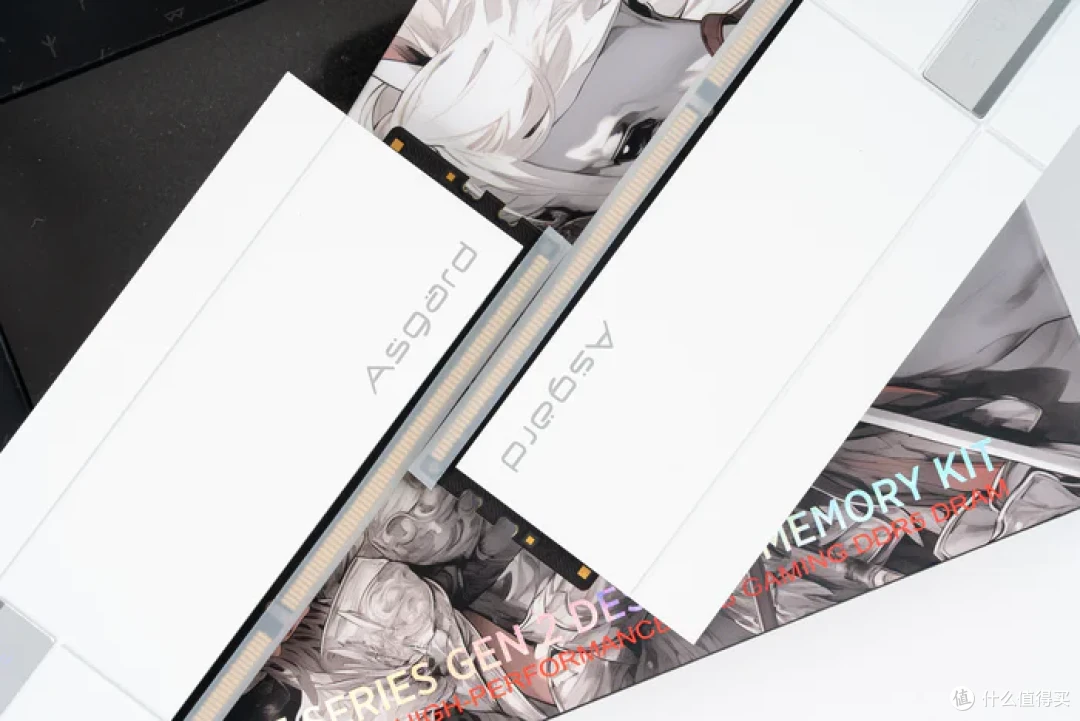

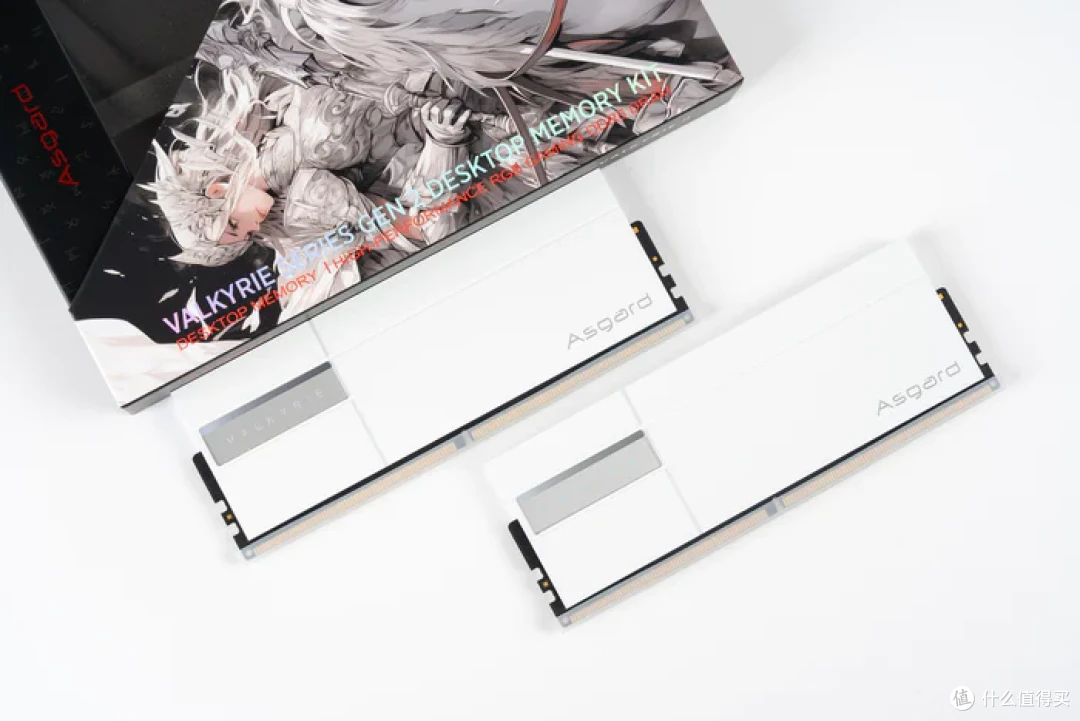

内存是来自阿斯加特的女武神II代瓦尔基里 RGB灯条，这款内存有多种容量与时序可以选择，本次使用的是采用海力士A-DIE颗粒的CL28超低时序 DDR5 6000 32GB套条

阿斯加特女武神系列内存以简约的装饰但又不失质感的全铝合金烤漆工艺且又厚重的散热外观获得了不错的好评，现在这款阿斯加特的瓦尔基里女武神系列来到的第二代，产品的质感与性能都获得了提升

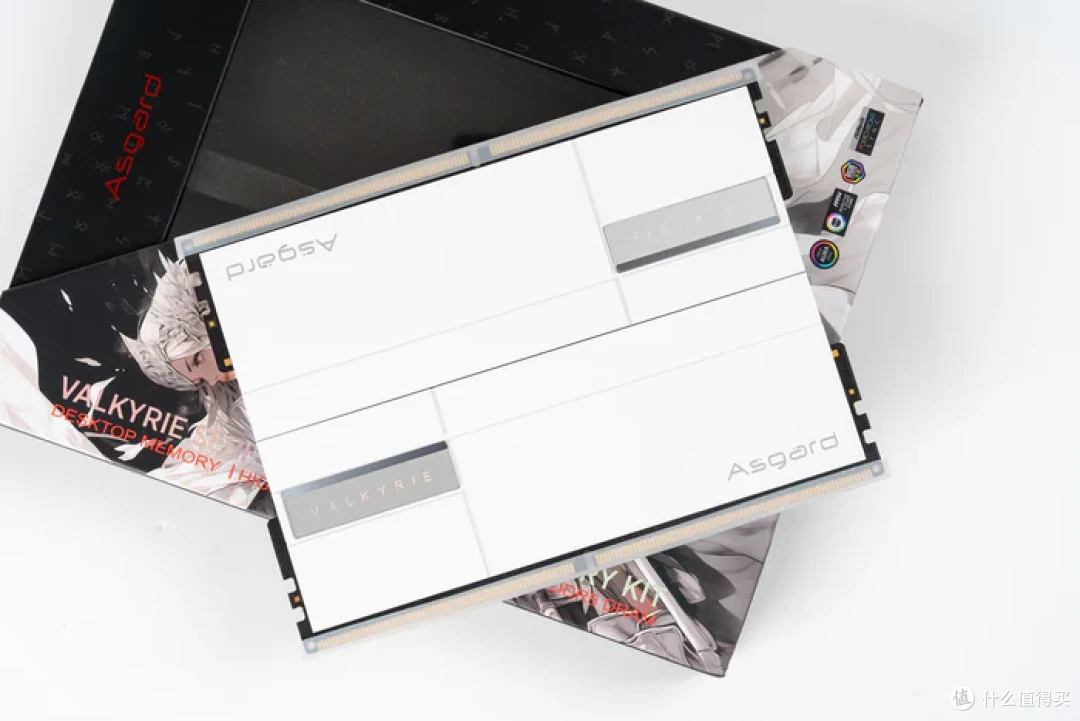

内存的本体使用一种温润质感的漆面工艺，有陶瓷一样的质感

内存使用了DDR5 6000频率与C28-35-35-72的超低时序，以适配AMD平台EXPO超频技术

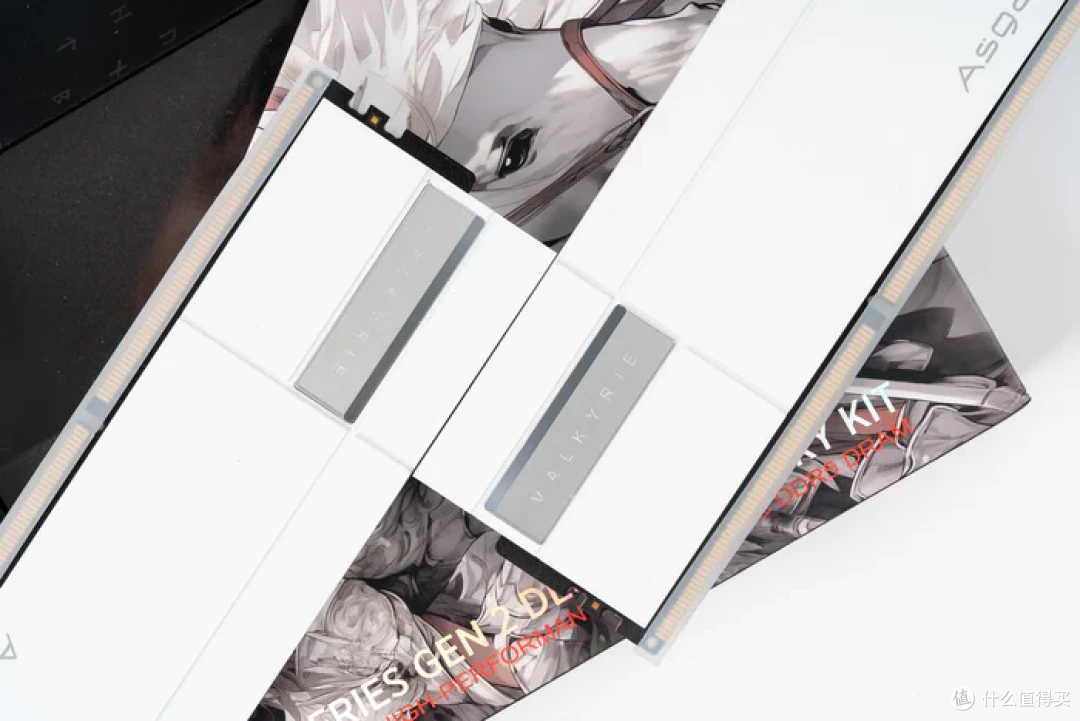

内存一侧的瓦尔基里logo，并且字体与上方一条线都带有ARGB灯效

内存一侧的阿斯加特品牌logo

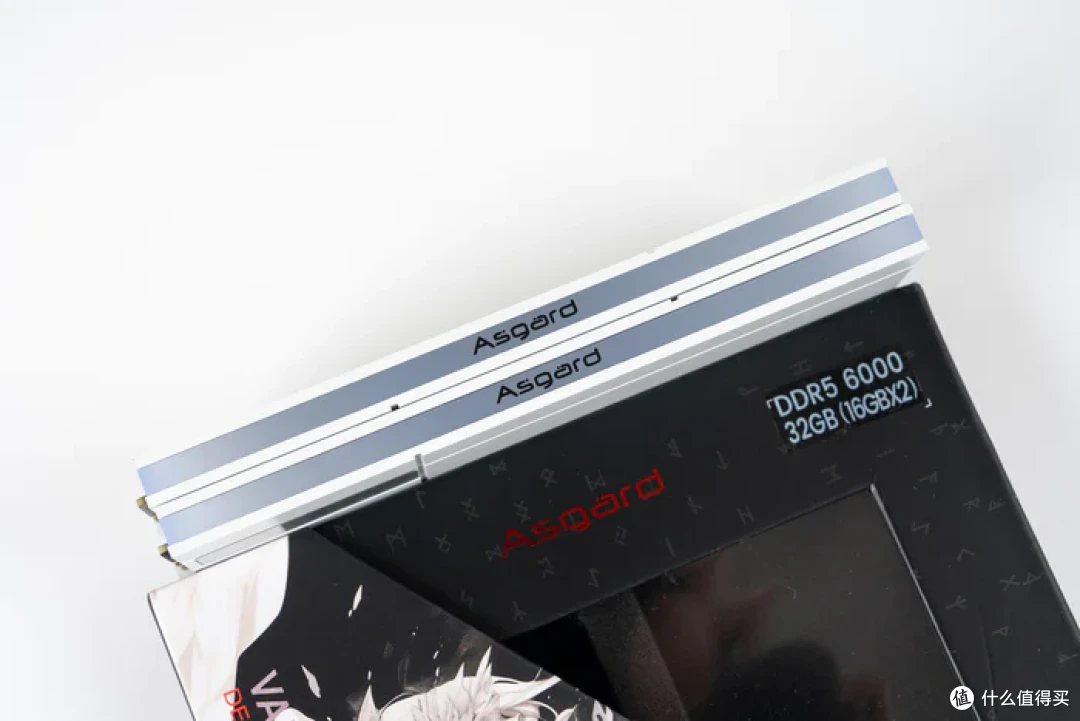

顶部灯条中间为logo"asgard",灯带内部使用的是8颗Amicc独立控制灯珠，兼容各大主板原厂调节，发色更柔和、色彩还原度更真实

内存使用了2mm的加厚散热片颗使散热性能更稳定，而且内部双面都采用了显卡级的高性能矽硅脂

与小吹雪主板的安装效果

影驰 Geforce RTX 5070 金属大师白金版 OC 12GB

显卡使用的是来自影驰的Geforce RTX 5070 金属大师白金版 OC，5070采用NVIDIA BLACKWELL架构，第四代RT Core、第五代 Tensor Core、DLSS4、Reflex2、全景光线追踪等众多技术，具有6144CUDA处理器和988 TOPS 的AI算力，显卡的BOOST频率2512/2557MHz，显存使用了最新的28Gbps 192bit 12GB GDDR7，显存带宽672GB/s，推荐电源大于650W

影驰的Geforce RTX 5070 金属大师白金版 OC的本体，纯白金属的全覆盖设计好看又有质感

显卡本体上盖延续铝合金一体压铸成型工艺，采用影驰新一代金属大师寒光星β散热系统，尺寸上不含挡板为304*124*50mm、含挡板为316.5*139*50mm，除两槽多的厚度，并且规格符合SFF-READY，在各类小机箱中具有更好的兼容性

显卡背板纯白风格，背板镂空以及METALTOP与GEFORCE RTX的字符，线条设计也比原先更有美感

显卡的顶部，平面的设计和中间全长大面积的镂空散热

显卡银边点缀结合CNC亮面，延续金属大师的哑光质感，拉丝工艺加雾面处理，打磨显卡表面每一处细节

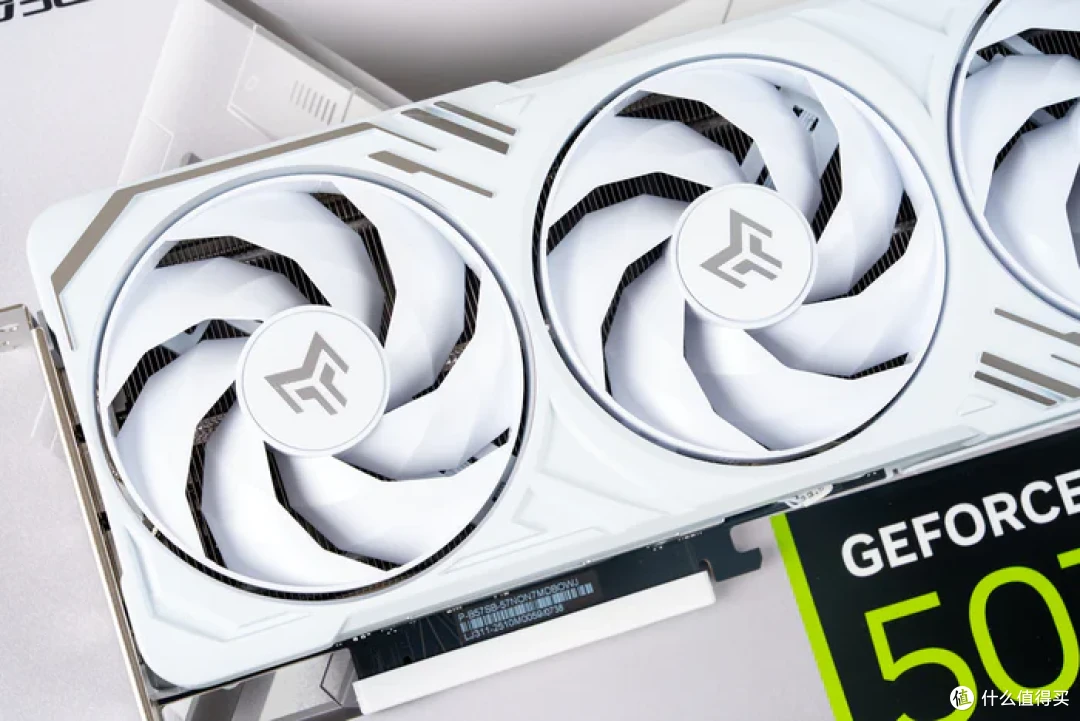

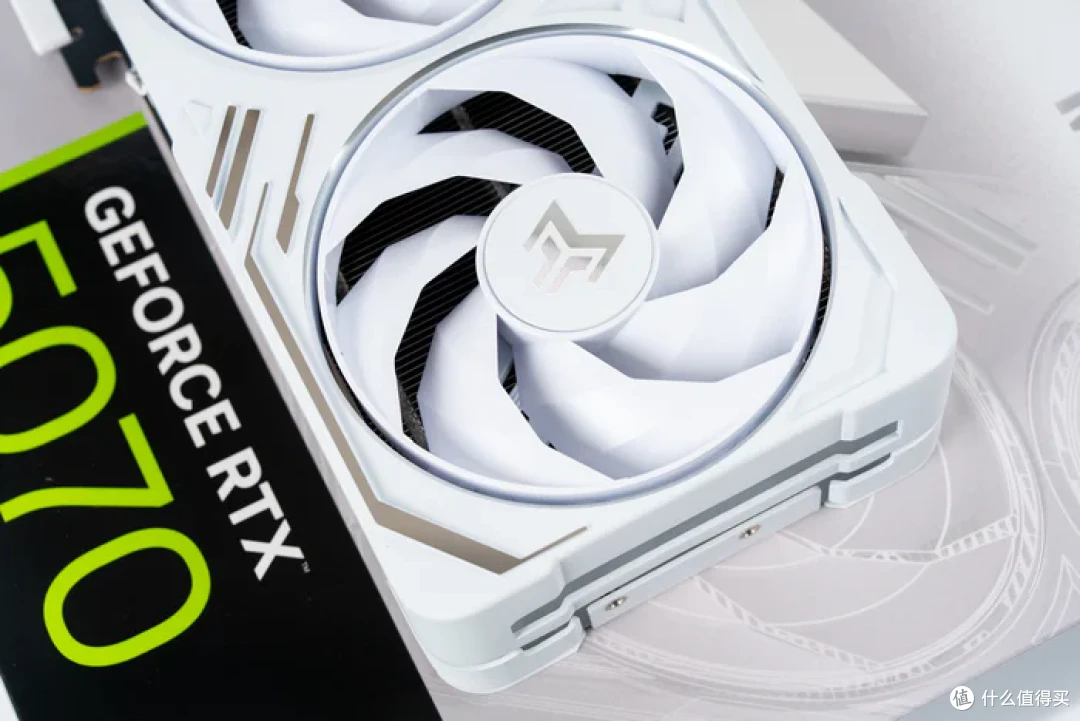

90mm的霜环风扇，三折大扇叶外观，环形链结构，7叶设计，提升了扇叶整体强度，更好的视觉观感以及更好的散热性能，同噪音下风压提升与噪音降低，并依然支持智能启停功能

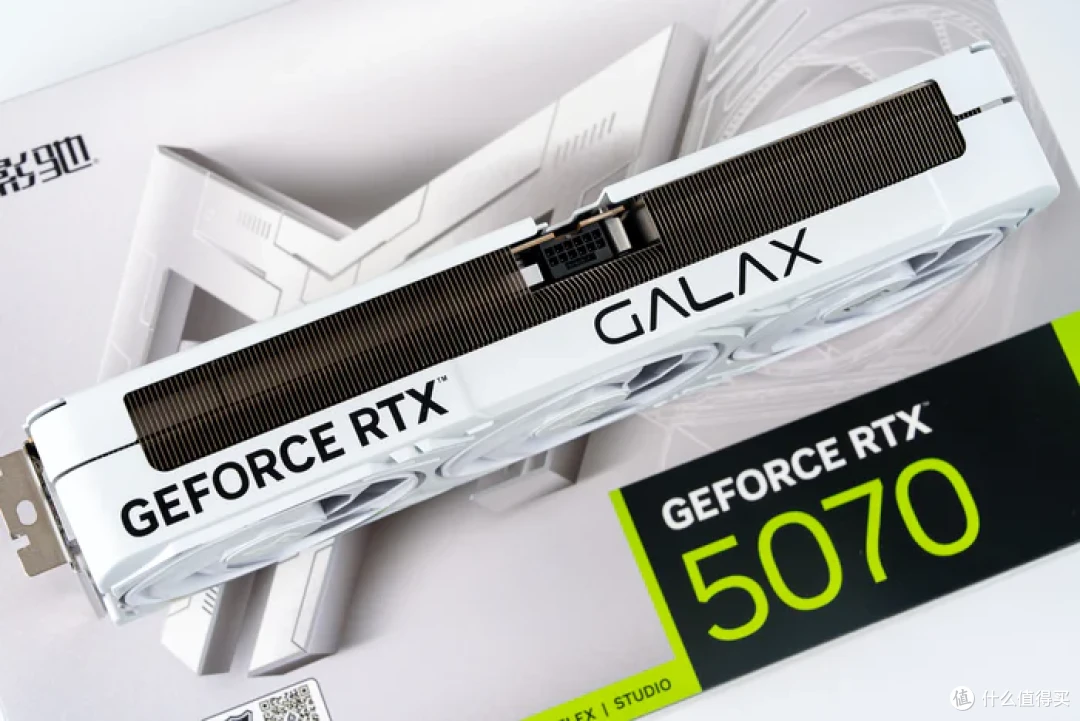

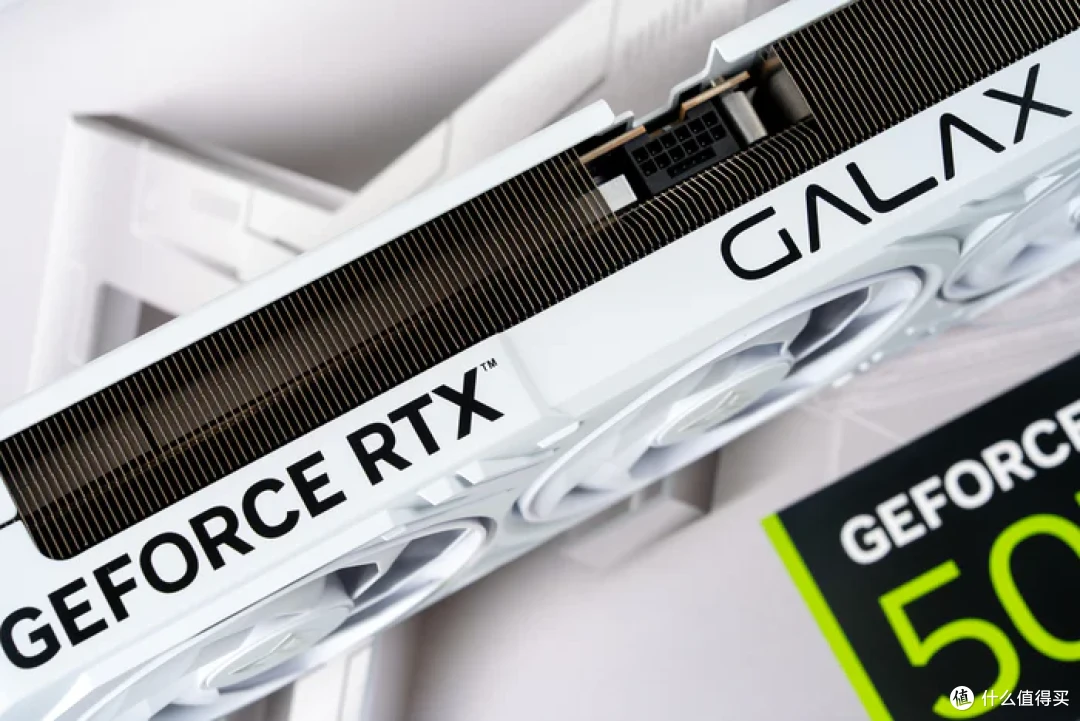

顶部的英伟达logo “Geforce RTX”与影驰logo“GALAX”

供电接口采用了反扣的12V-2x6，符合ATX 3.1/PCIE 5.0供电规范，单接口供电能力可达450W

背板上的线条设计感与45°字符的METALTOP与GEFORCE RTX

全金属背板尾端贯穿开孔设计为散热提供更好的支持

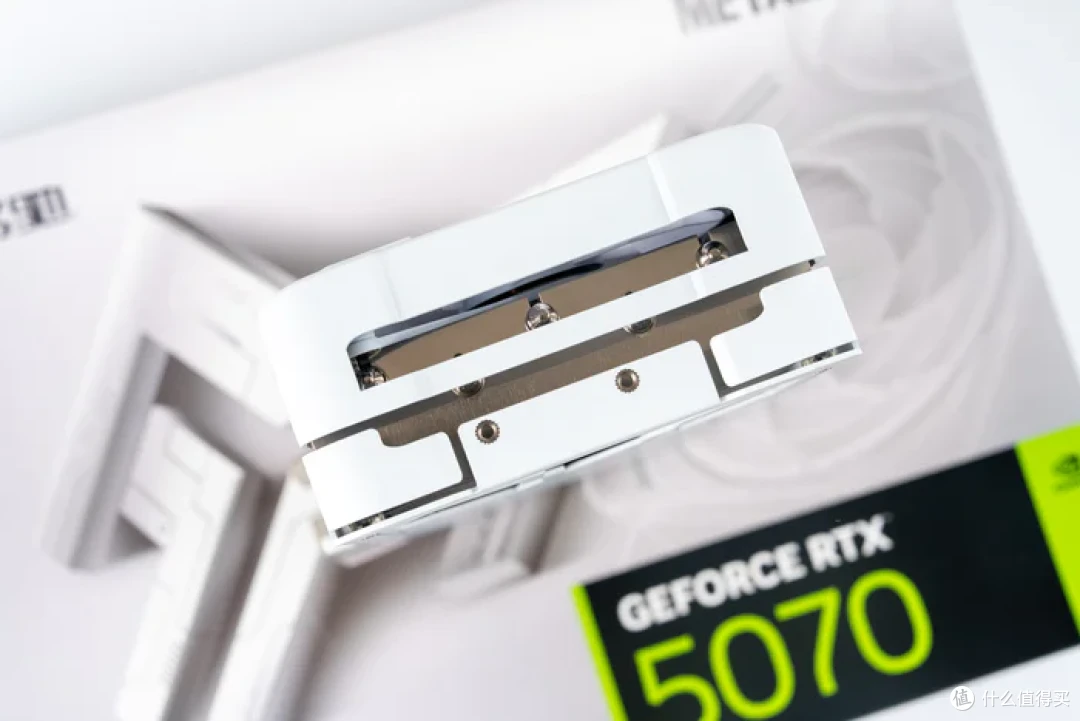

显卡末端有工作站固定螺孔，并且能看到内部散热的热管

显卡采用50系列标配的3DP2.1+1HDMI2.1的四接口设计

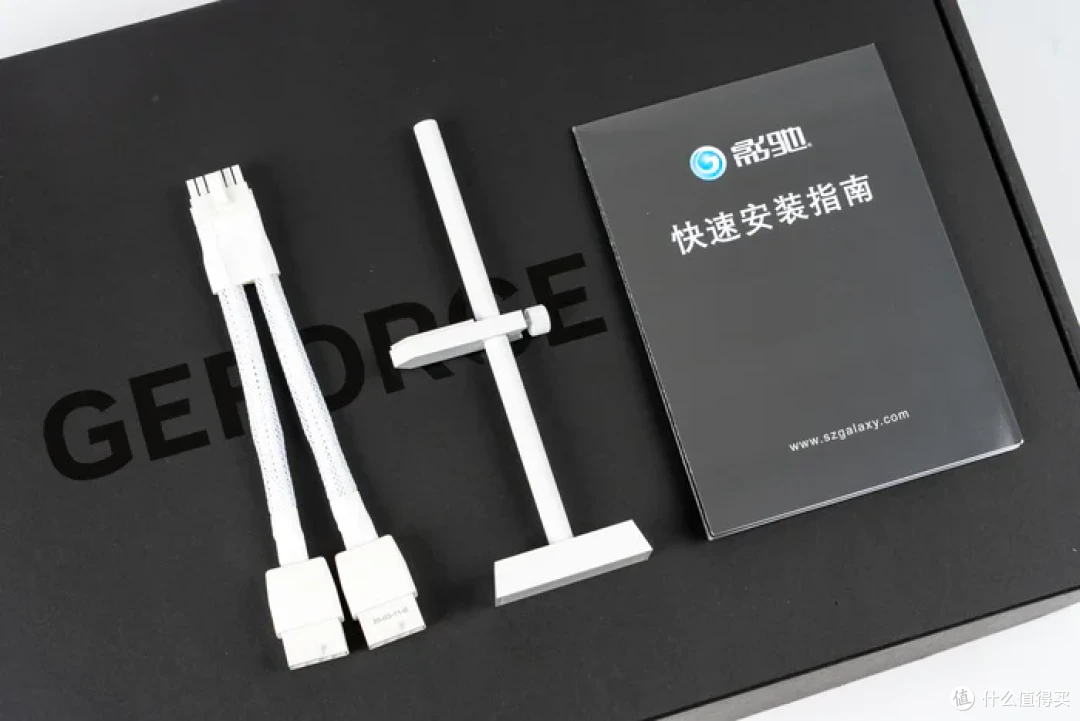

纯白显卡，标配了二合一的12VHPWR显卡线、全铝合金金属显卡支架，还有快速安装指南

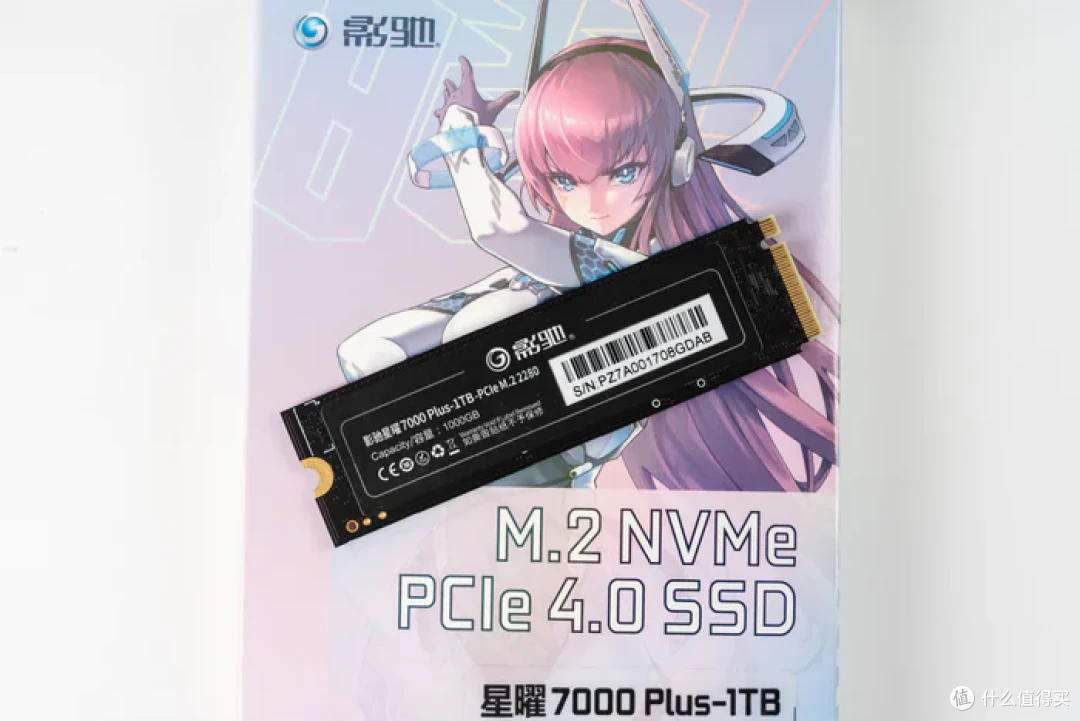

影驰（GALAX）星曜7000 Plus 1T SSD

固态硬盘是影驰的星曜7000 Plus SSD，它的产品标称顺序读写速度就分别达到了7000MB/s、6000MB/s，就如同它的名字一样

这款固态硬盘采用的主控为群联PS5027-E27T，并且使用TLC颗粒

群联PS5027-E27T是一款专门为游戏PC、以及像PS5这样的游戏主机打造的主控芯片，它由TSMC台积电12nm生产工艺制造，基于单处理器架构，内置32bit微控制器，支持NVMe 1.4协议，是一款无独立缓存型的四通道主控

群联PS5027-E27T主控最大的升级之处在于它还支持搭配Toggle 5.0或ONFi 5.0接口的3D TLC NAND、3D QLC NAND的闪存，其支持的闪存接口传输速率最高可达3600MT/s

利民（Thermalright）皇家执政官RP130 ULTRA 7热管次旗舰风冷散热器

散热器使用的是利民Royal Pretor Ultra 皇家执政官系列的 RP130 ULTRA ，采用的利民最新的AGHP GEN4 全回流焊次世代逆重力热管，7根6mm的强力规格，158mm高度的幻白纳米涂层喷涂双塔与双风扇，全电镀回流焊工艺，精工微雕回流焊铜底，还能兼容40mm高度内存安装

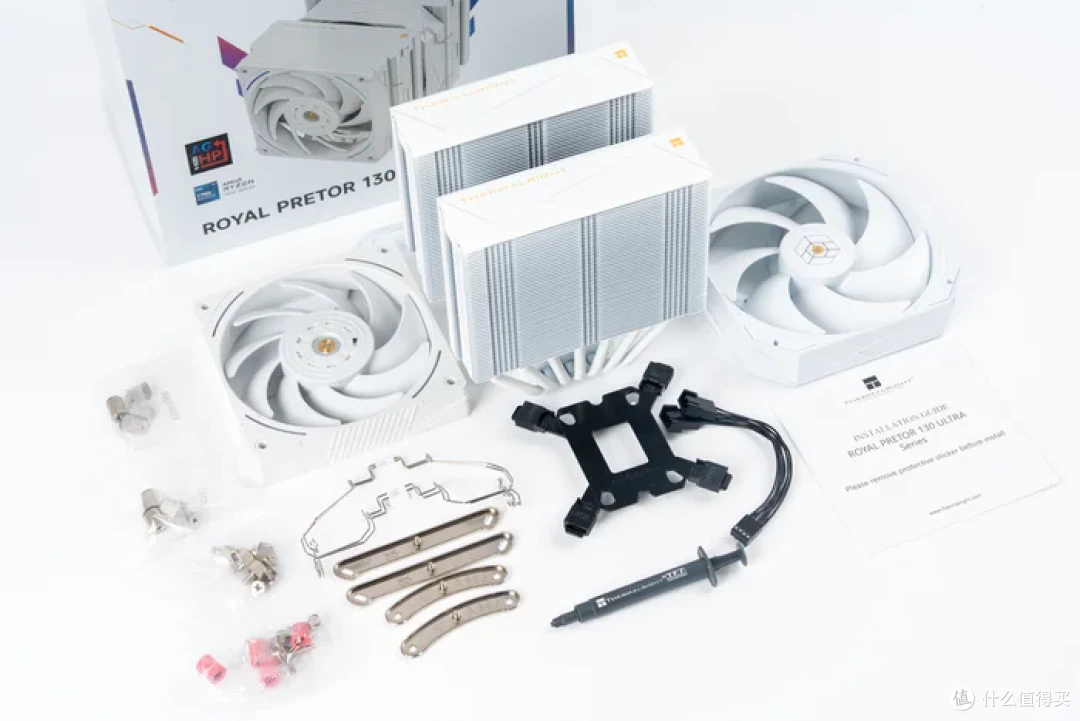

RP130 ULTRA的全家福

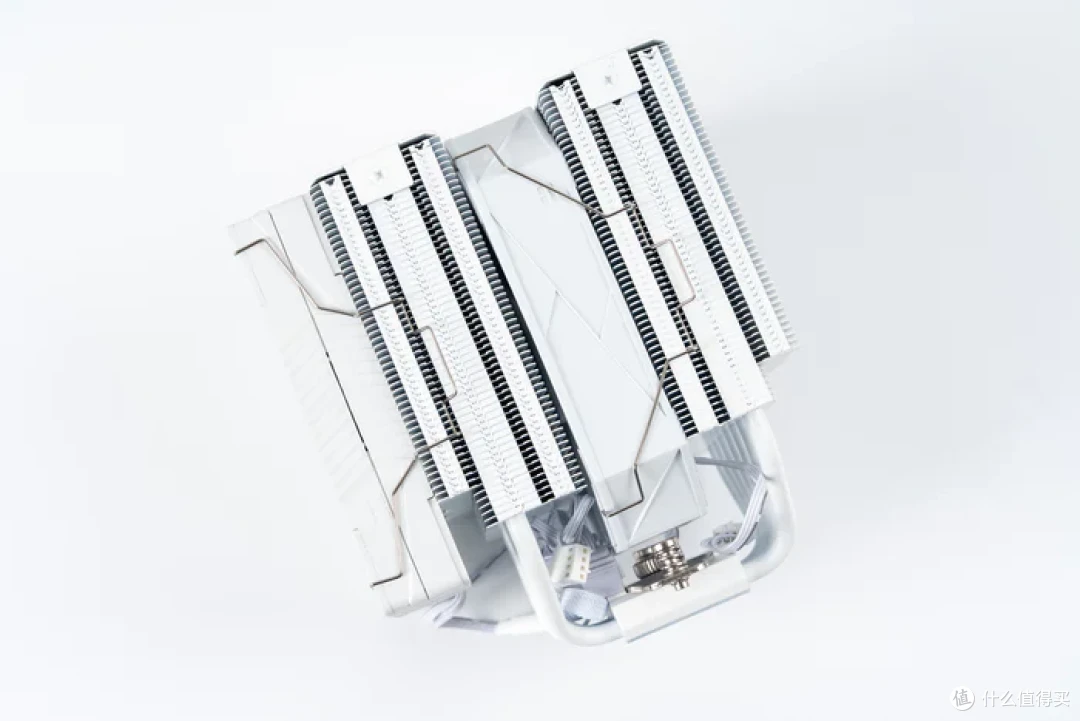

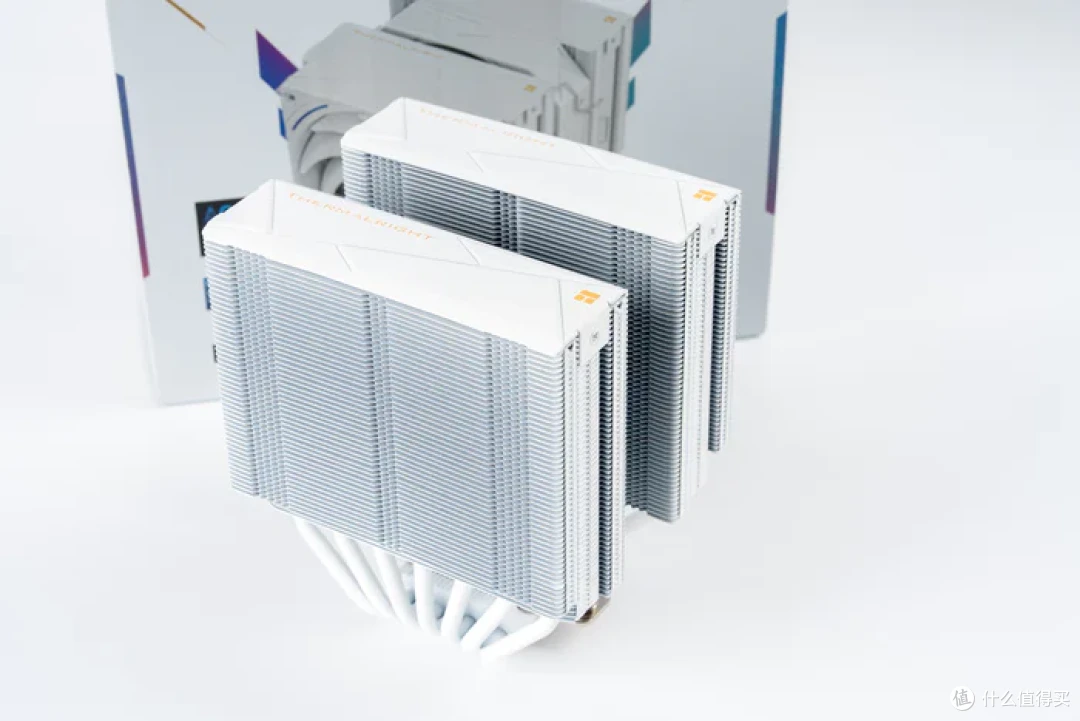

RP 130 ULTRA的塔体本体，双塔的拉丝顶盖使用了金色的利民logo，几何图形交错设计与整体暗金风格

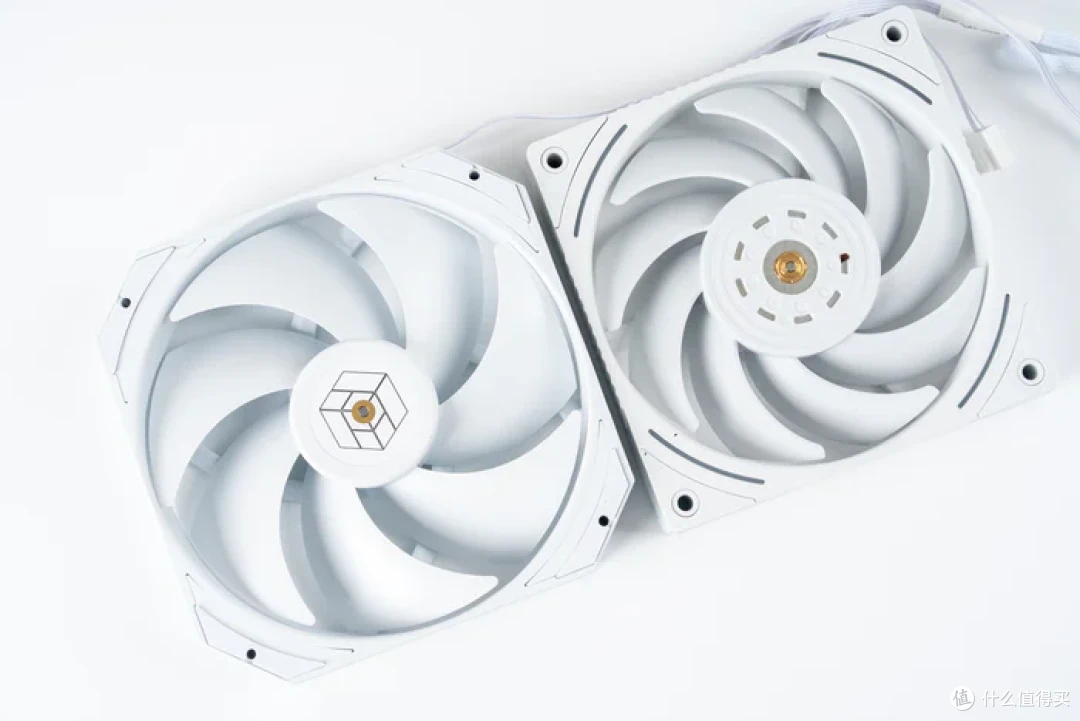

两把风扇，使用了中置130mm性能无光风扇，130*28mm规格并使用SFDB V2轴承，在1750RPM下可提供最高81.88CFM的风量与2.38mm风压

另一把风扇为常规12025的ARGB 风扇，SFDB V2轴承，在2150RPM下可提供最高69CFM的风量与2.87mm风压

风扇合体效果

塔体顶部的金色利民logo与拉丝顶盖的几何交错设计

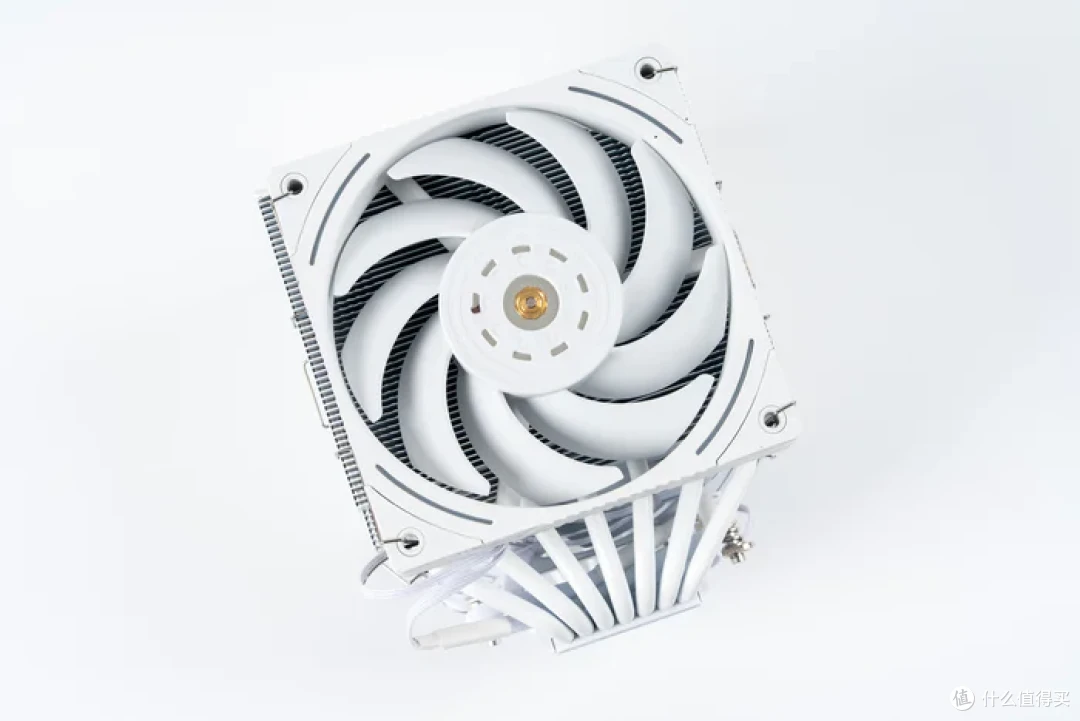

120mm风扇的侧置

塔体侧面

仅中置风扇安装的塔体两侧面都有规避内存的鳍片截面设计

双平台优化的精工回流焊微雕铜底

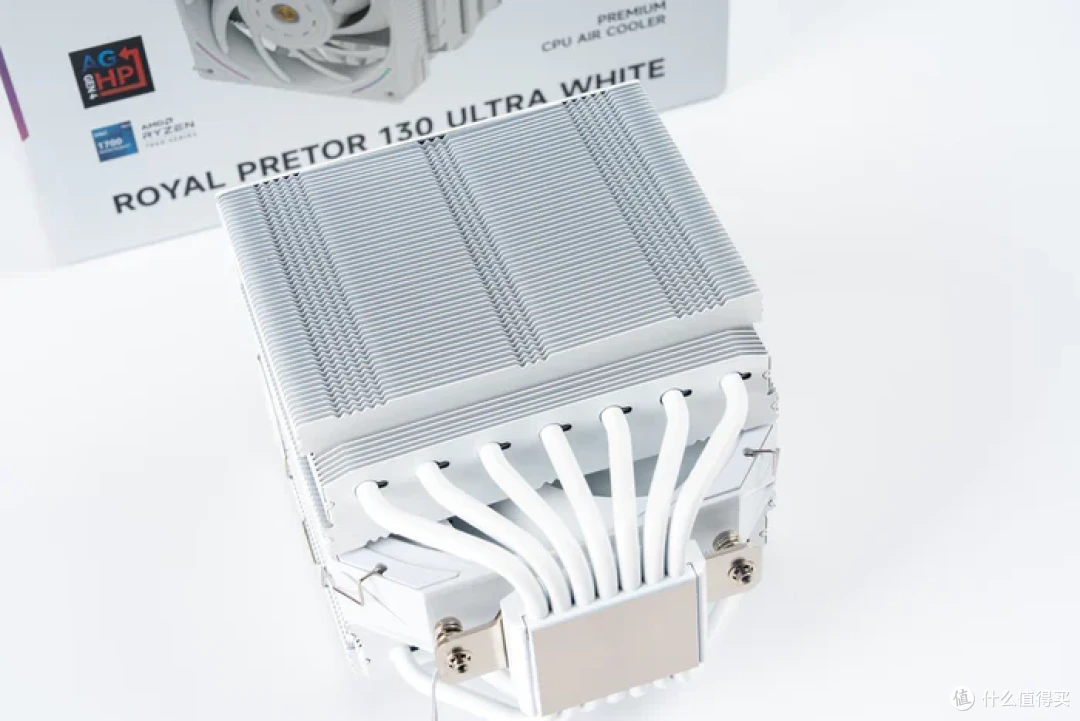

散热本体

利民（thermalright）额定850W TR-AG850-W 金牌全模组ATX3.1电源

纯白装机使用的电源为利民额定850W金牌全模组ATX3.1——TR-AG850-W，使用了140mm的短身高兼容规格，使用的全桥LLC+DC-DC电路架构，耐温105°全日系电解电容和全模组压纹线，以及支持ATX3.1和PCIE5.1，标准200%瞬时峰值功率与原生12V-2x6，十年质保

电源本体，纯白设计，包括模组接口也是纯白材质

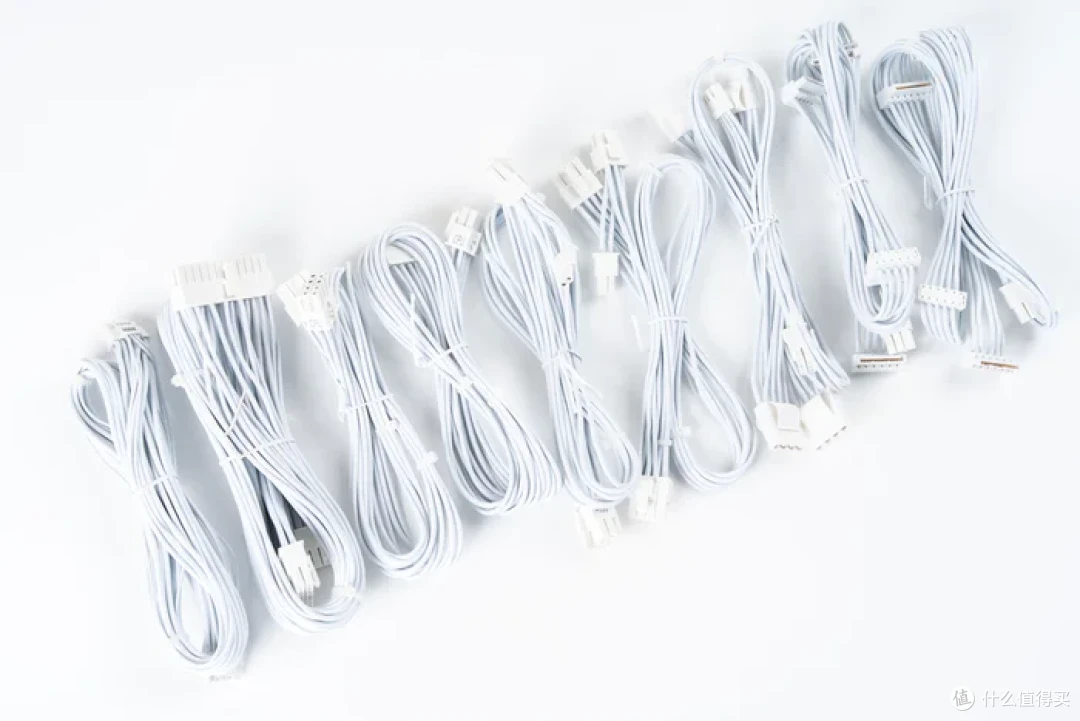

全模组的压纹线，纯白的线材与纯白模组接口

电源的进风口采用圆形通风孔，内部为智能温控120mm FDB轴承风扇，静音低噪

电源的正面是铭牌，标注了电源的所有参数规格，金牌认证和CCC认证，并且电源还支持过压、低压、超功率、短路、高温多重保护设计以及100-240V全电压设计

电源侧面则标注了型号以及利民logo等信息和装饰图案

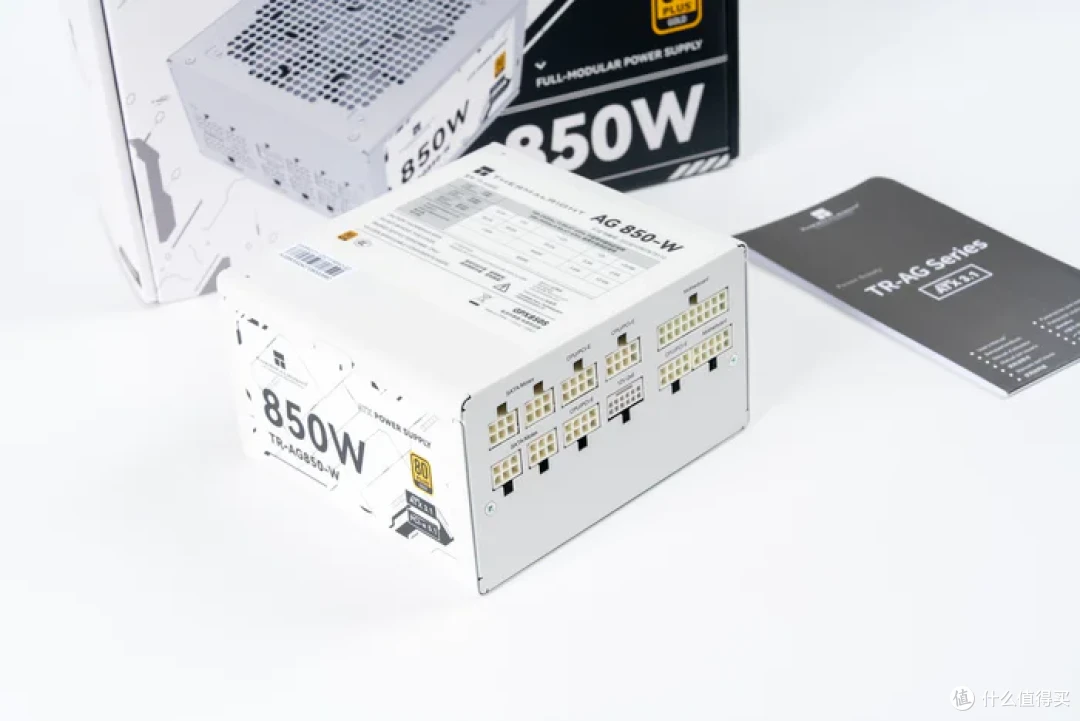

电源的全模组接口一侧，不仅使用了匹配的纯白色接口，还有显卡接口也是最新的12V-2X6

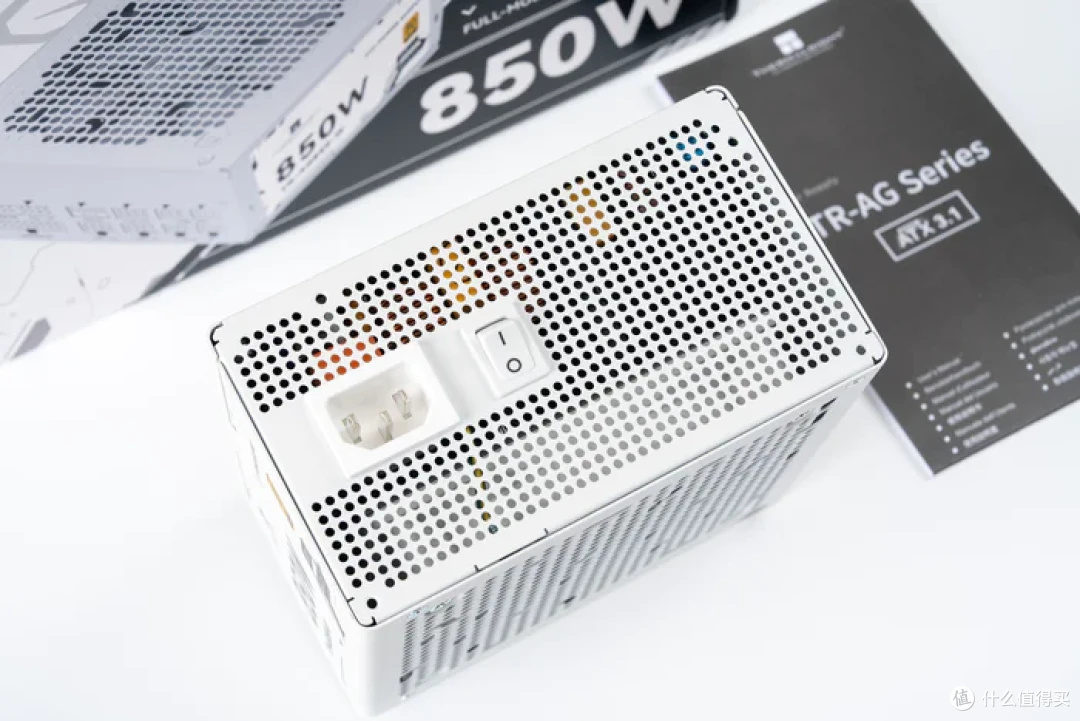

电源的出风口一样是纯白设计，插孔和开关同样纯白

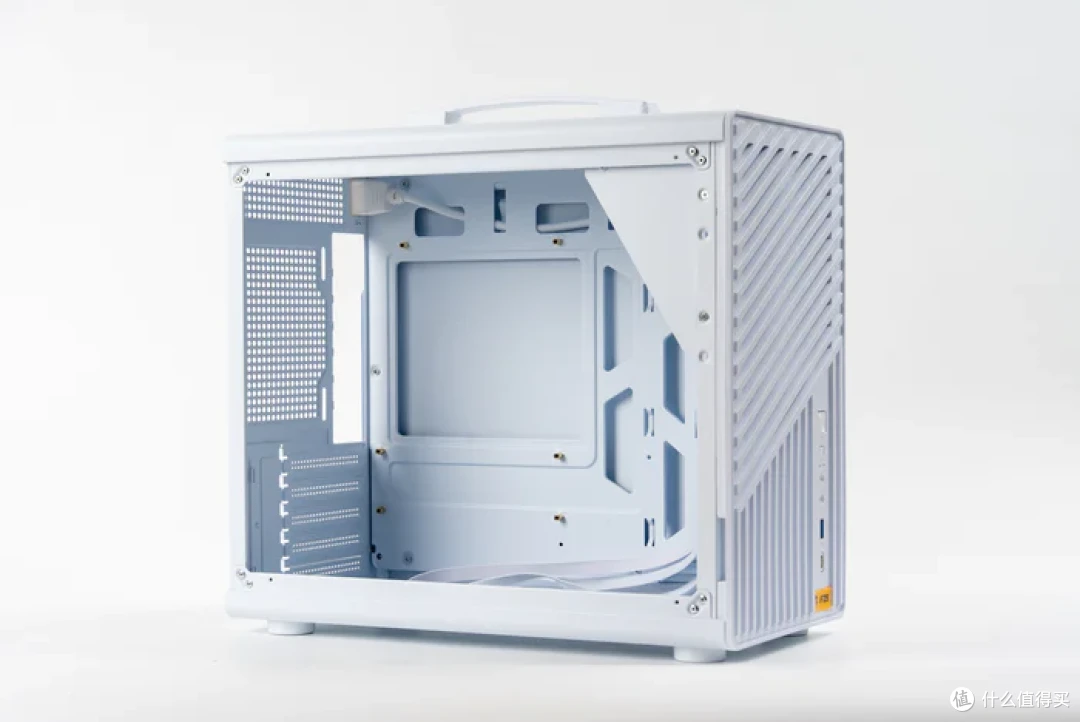

方糖机械大师 LOJCUBE逻辑库系列 if25

方糖机械大师系列机箱以性价比著称，特别是方糖系列更是具有外铝内钢结构的特点，而 LOJCUBE逻辑库系列使用了全钢材质来提升更优异的性价比，逻辑库的iF25则是其中一款，属于手提便携侧透MATX机箱，运用了恰到好处的核心优势，具有388x200x341mm的长宽高尺寸下，可以兼容170mm散热或者240水冷，支持最长350x170mm的五槽长显卡，前置安装的ATX电源设计(风冷16cm/水冷14cm)
