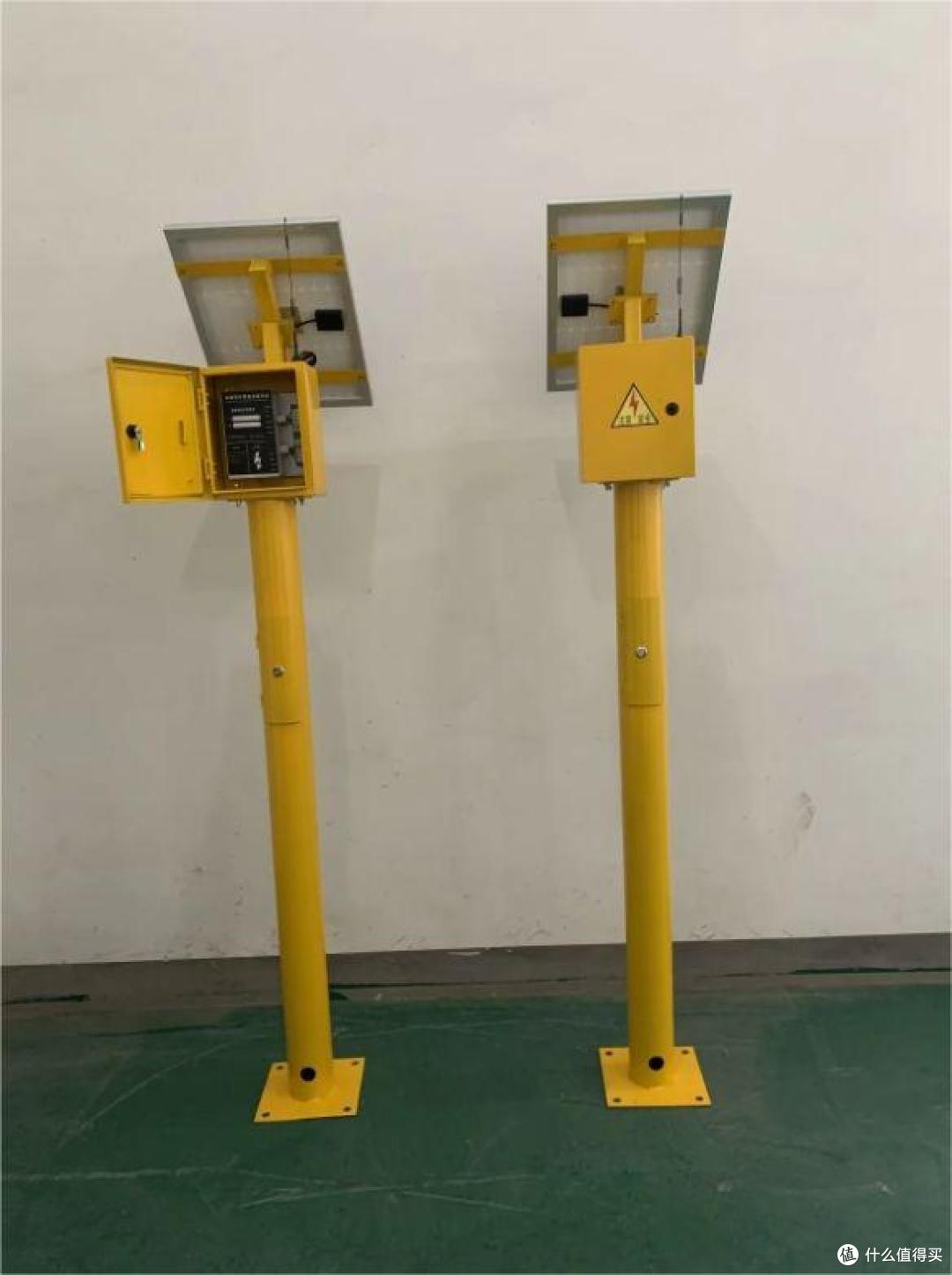

阴极保护北斗传输智能测试桩

阴极保护北斗传输智能测试桩是集成北斗卫星导航、高精度传感、边缘计算与智能诊断技术的现代化监测设备，专为石油石化、天然气管道、城市燃气、海洋工程等领域的金属结构防腐监测设计。

一、核心特性

1.高精度定位与时间同步：

1.提供毫米级定位精度，支持无人区、深海等复杂场景的数据传输。

2.北斗卫星自带高精度原子钟，实现多测试桩数据时间轴对齐，避免因时间偏差导致监测数据错位。

2.多参数监测：

1.同步采集电位、电流、土壤电阻率、交流干扰电压、环境温湿度、管道振动等12项参数，构建全面腐蚀监测体系。

2.电位测量精度达±1mV（CSE标准），支持动态IR降补偿，消除土壤电阻误差。

3.智能诊断与预警：

1.基于AI算法识别阳极失效、电缆断路等8类故障，准确率超95%，可提前预警风险。

2.利用数字孪生技术生成三维电位分布图，模拟涂层退化进程，为预防性维护提供决策依据。

4.多模通信与远程管理：

1.支持4G/5G/北斗短报文传输，突破无网络区域限制，确保数据传输可靠性。

2.具备远程OTA升级与参数标定功能，可降低运维人力成本70%，实现“无人值守”管理。

5.环境适应性强：

1.采用IP68防护等级外壳，支持-40℃至+85℃宽温工作，适应极地、沙漠、高盐雾等恶劣环境。

2.太阳能+锂电池双模供电，适应偏远地区无电源场景。

二、功能优势

1.提升数据精度与实时性：

1.电位测量误差从传统方法的15%降至0.8%，保护电位达标率从75%提升至99%。

2.实时监测管道电位、电流分布，定位涂层破损点精度达±2米。

2.降低运维成本：

1.单桩覆盖半径达15公里，减少90%线缆铺设成本。

2.通过智能诊断提前预警风险，避免非计划停机，延长设备使用寿命。

3.增强安全性：

1.实时监测管道阴极保护电位，避免因腐蚀引发的泄漏、爆炸等重大安全事故。

三、应用场景

1.长输管道：

1.管道跨度大，途经沙漠、山区、湿地等复杂地形，人工巡检成本高、效率低。

2.阴极保护北斗传输智能测试桩自动采集管道保护电位、电流、沿线土壤腐蚀速率等数据，通过4G/5G或卫星通信传输至监控平台，实时判断阴极保护状态。

3.对穿越河流、铁路、高速公路等关键段加密部署，监测异常电位波动，及时预警并定位故障点。

4.案例：中俄东线天然气管道部署483套智能测试桩，实现全线阴极保护数据可视化，电位测量误差从15%降至0.8%，保护电位达标率从75%提升至99%，年维护成本降低40%

2.储罐群：

1.储罐底、罐壁易受土壤或介质腐蚀，需严格监控防腐状态。

2.监测储罐罐底的阴极保护电位（尤其是边缘板、接管等易腐蚀区域），避免因保护不足导致罐底穿孔泄漏。

3.与罐区安防系统联动，当检测到电位异常时，同步触发声光报警。

4.案例：舟山LNG接收站采用智能测试桩联动柔性阳极，实现储罐底板均匀保护，单罐年维护成本降低80万元。

3.海洋工程：

1.海水环境腐蚀性强，金属结构易受损，需长期监测防腐状态。

2.海底管道部署水下智能测试桩，表面涂覆防污涂层，结合声学通信技术实现数据穿透海水传输。

3.海上平台采用316L不锈钢外壳和环氧树脂灌封，满足IP68防护等级，实时监测电位、电流、氯离子浓度等参数。

4.案例：巴西盐下油田海底管道应用后，使用寿命从15年延长至30年。

4.城市燃气管道：

1.城市燃气管道分布密集，周边环境复杂，易受杂散电流干扰，导致局部腐蚀加速。

2.集成电流传感器，实时监测管道沿线杂散电流密度。

3.在阀门井、弯头、三通等易腐蚀部位部署智能测试桩，实现局部电位精准监测。

4.案例：某地铁沿线管网应用智能测试桩后，杂散电流密度从45A/m²降至8A/m²，有效抑制交流干扰。
