普通单USB有线键盘改键线分离

25-11-02

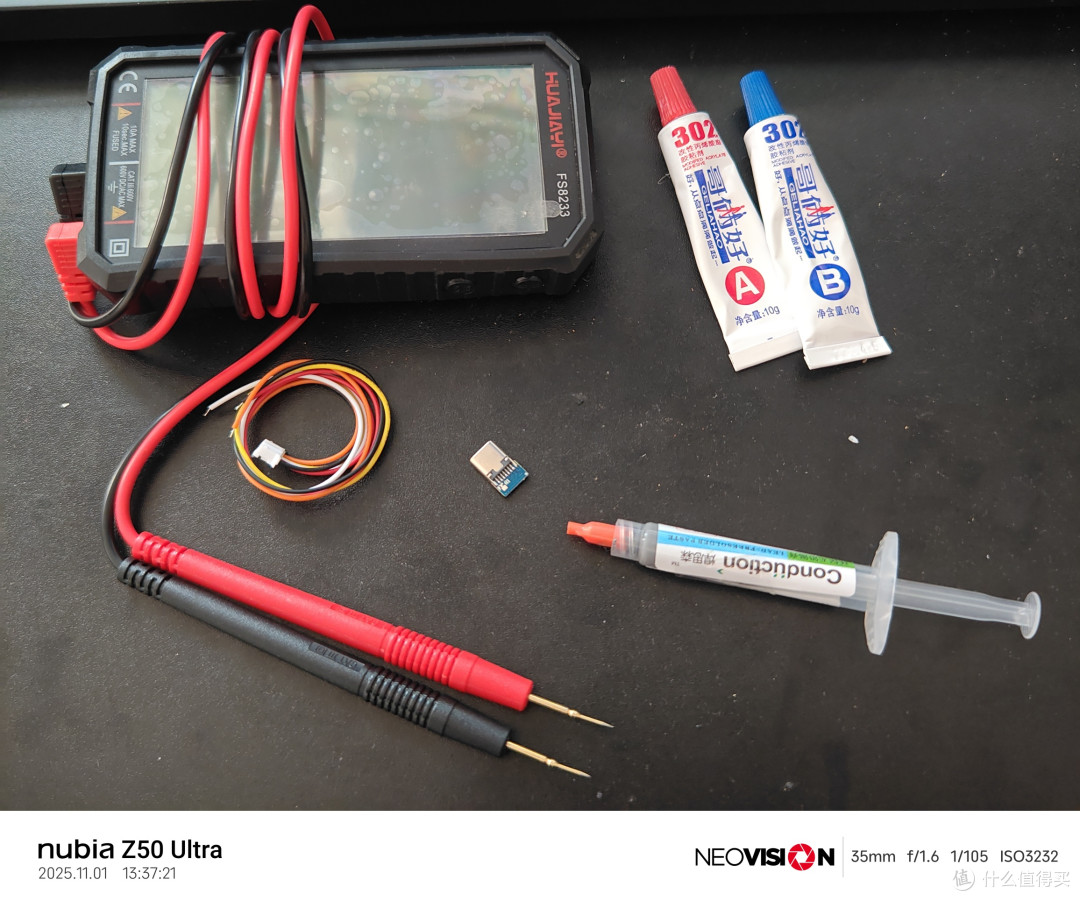

早就想改键线分离了,这下可以抛弃掉又粗又硬的线了,至于有线改无线,目前没有经济实惠的方案!即使是优联也局限于成本,暂时不考虑!准备必备工具:螺丝刀、type-c带板母座5p、万用表等等,这个键盘是普通的单USB接口的,不需要准备usb hub模块,如果是海盗船那种就不能这样简单的改了……

普通单USB有线键盘改键线分离

自己做的type-c带板母座,完美支持c to c的数据线,一个也就一毛的成本,我不想减线就买了2.0的线短线!

普通单USB有线键盘改键线分离

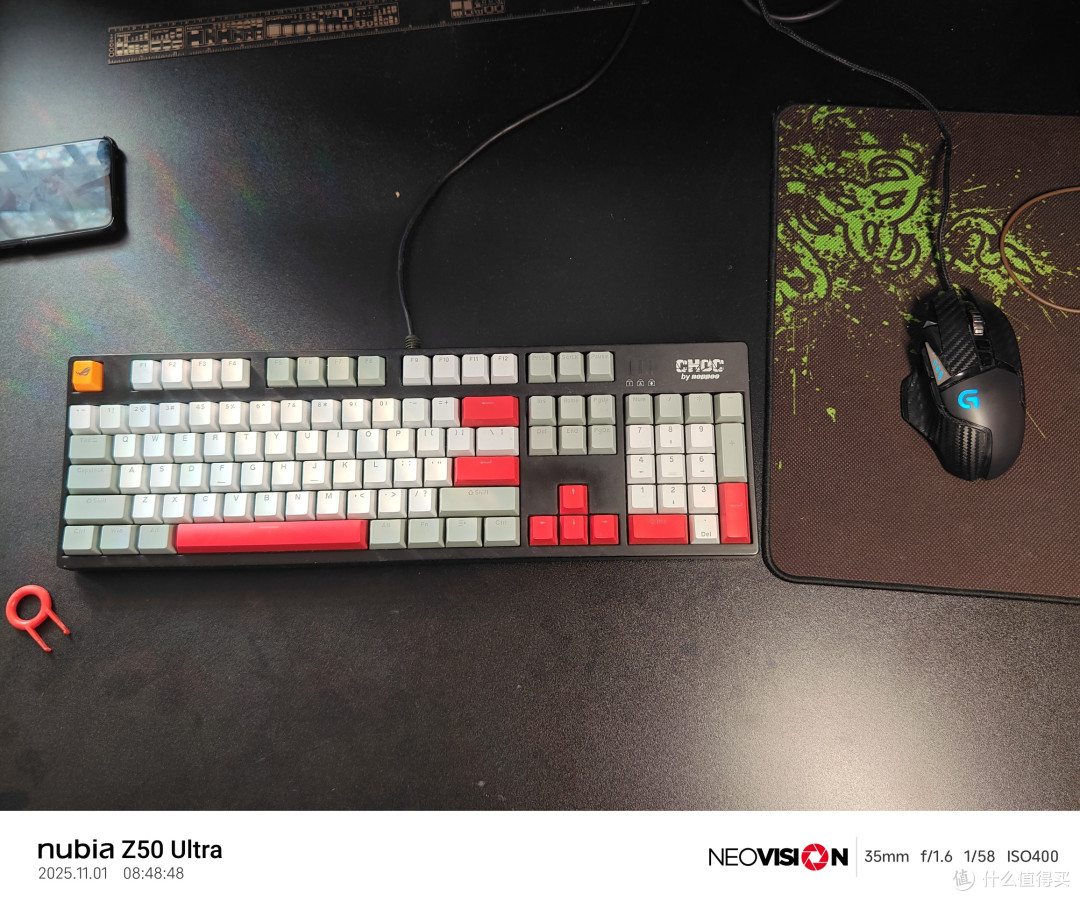

东西备齐了,那就准备开干!今天先拿我的诺普CHOC 104来热热身!

普通单USB有线键盘改键线分离

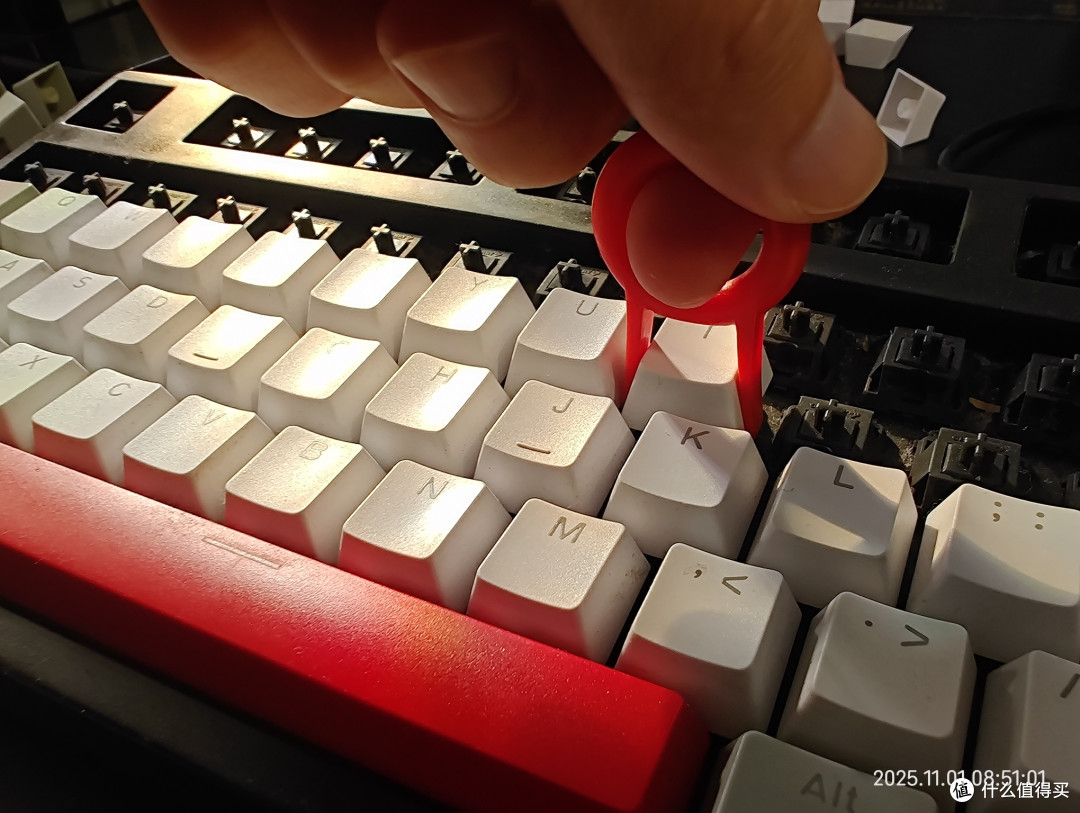

先拔键帽,走起!

普通单USB有线键盘改键线分离

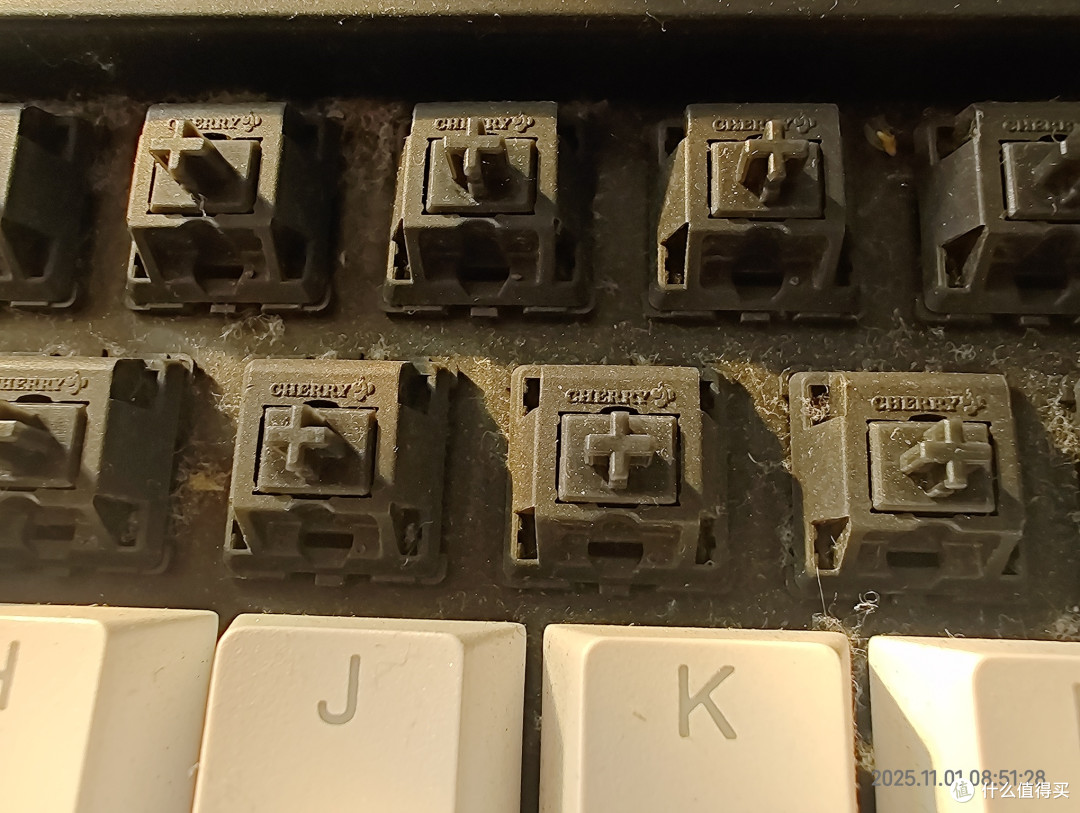

樱桃黑轴,用了十多年了,没有出现过任何问题!

普通单USB有线键盘改键线分离

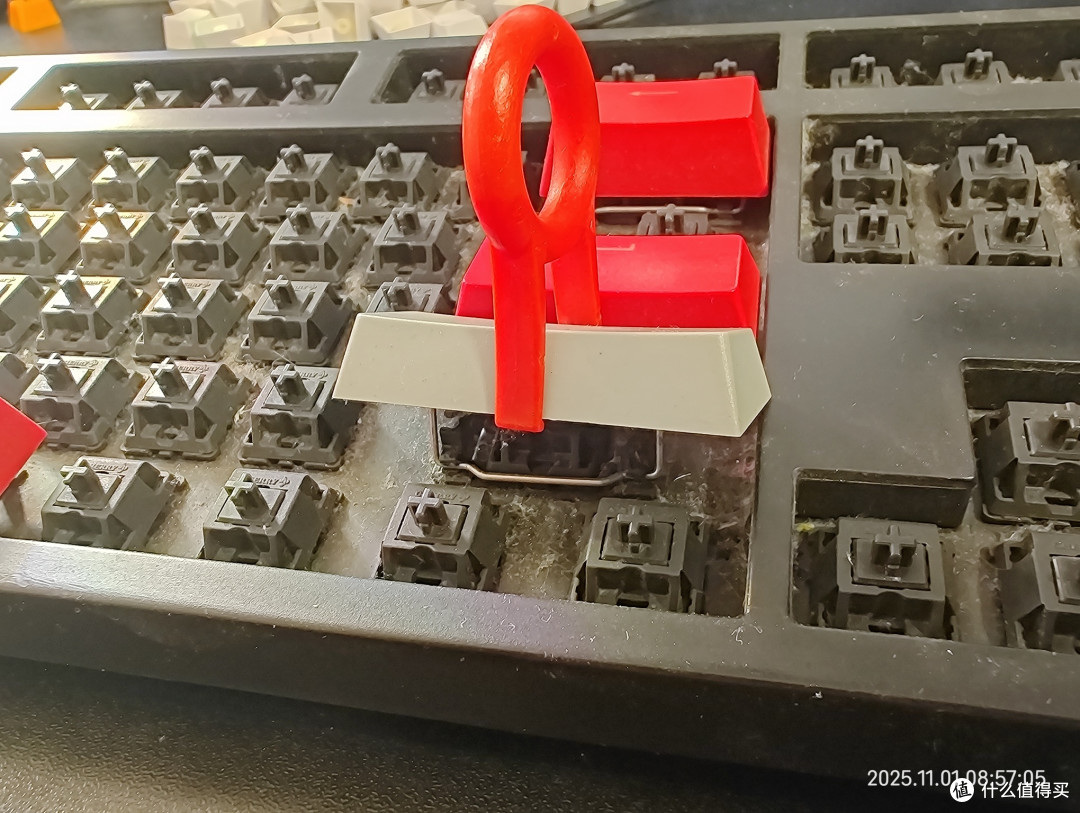

拆大键就要注意了,不要直接拔下来。

普通单USB有线键盘改键线分离

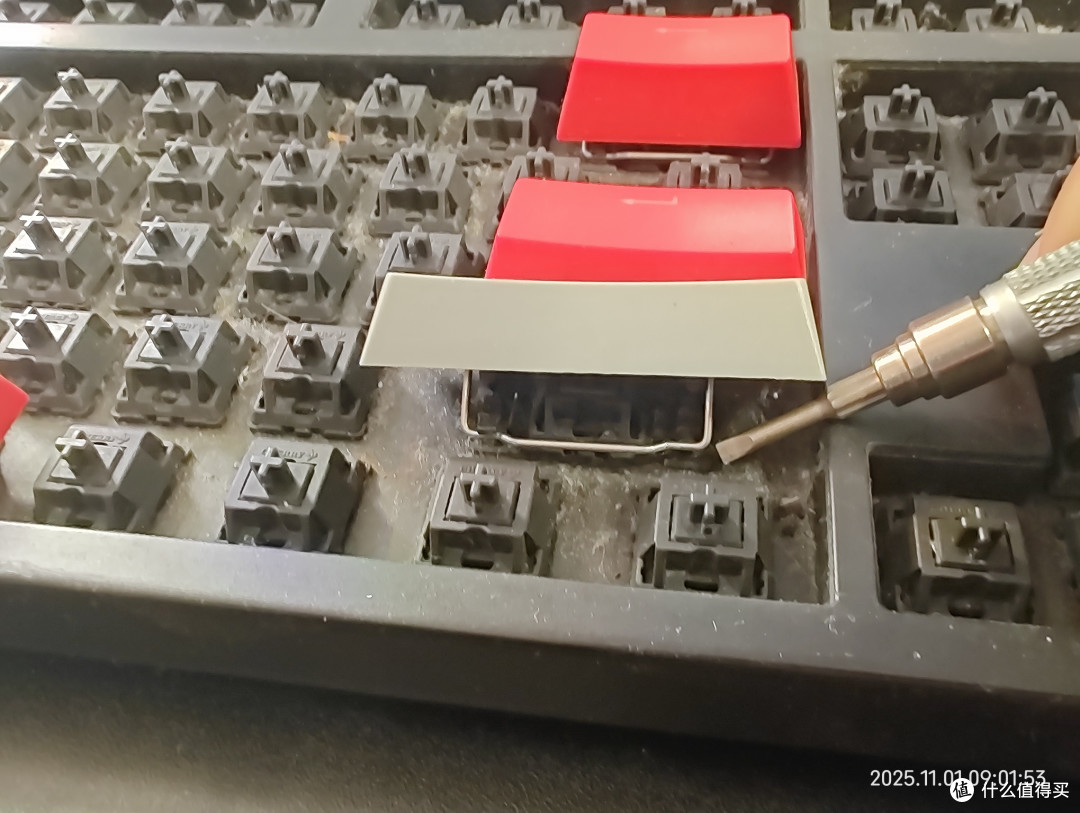

用螺丝刀轻轻的拨一下就可以了

普通单USB有线键盘改键线分离

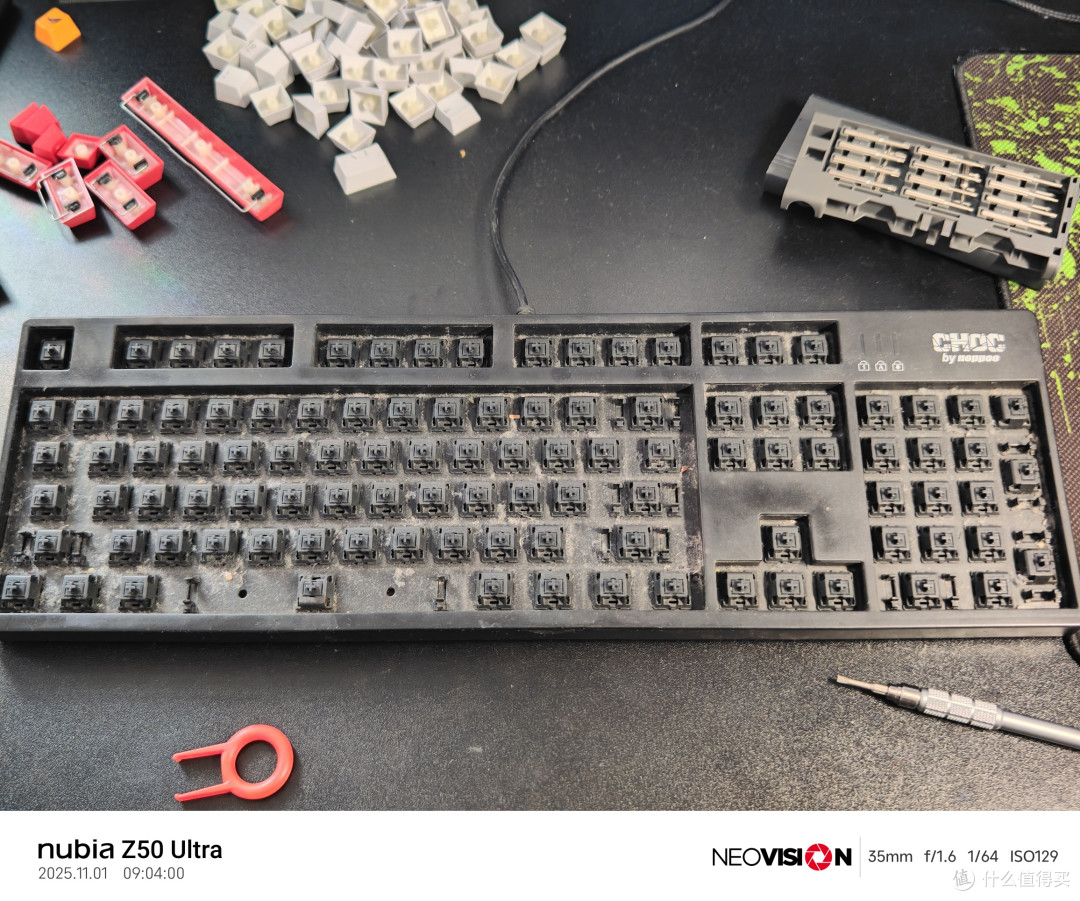

拆完了,这里真的是藏污纳垢之地!

普通单USB有线键盘改键线分离

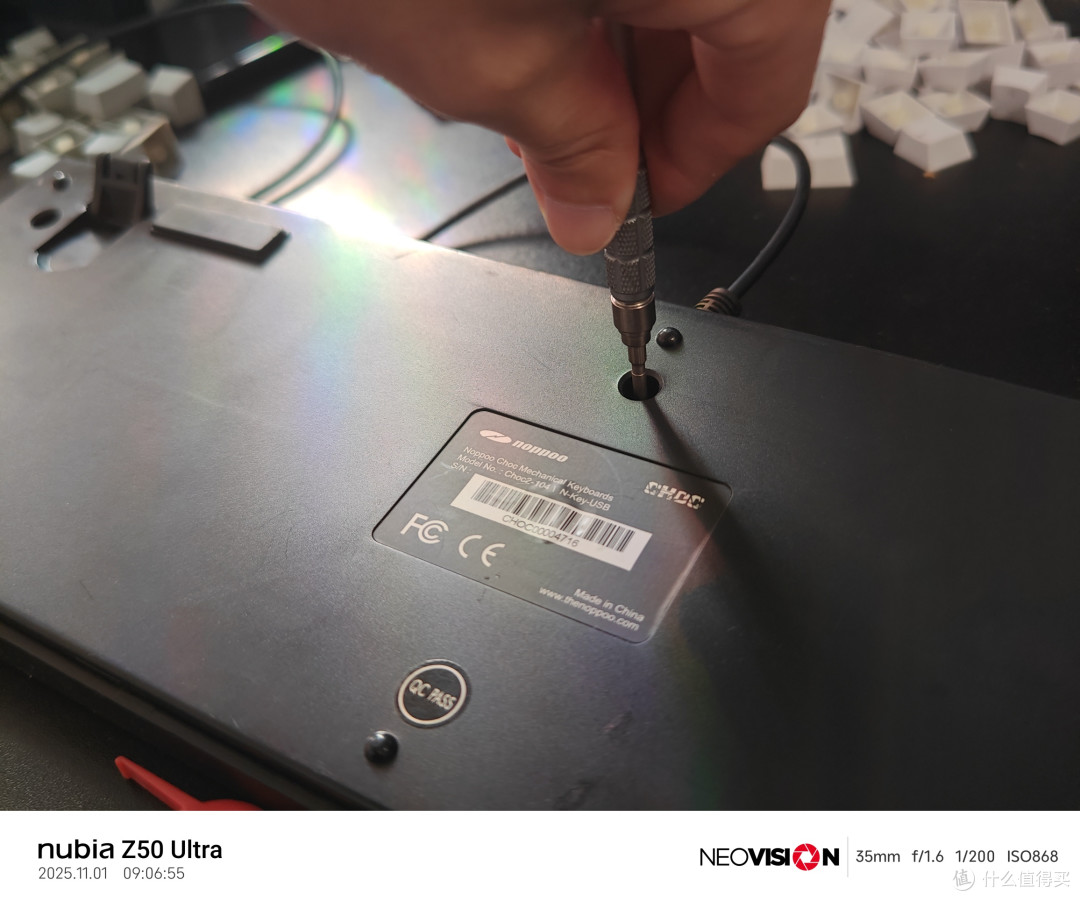

底下还有螺丝

普通单USB有线键盘改键线分离

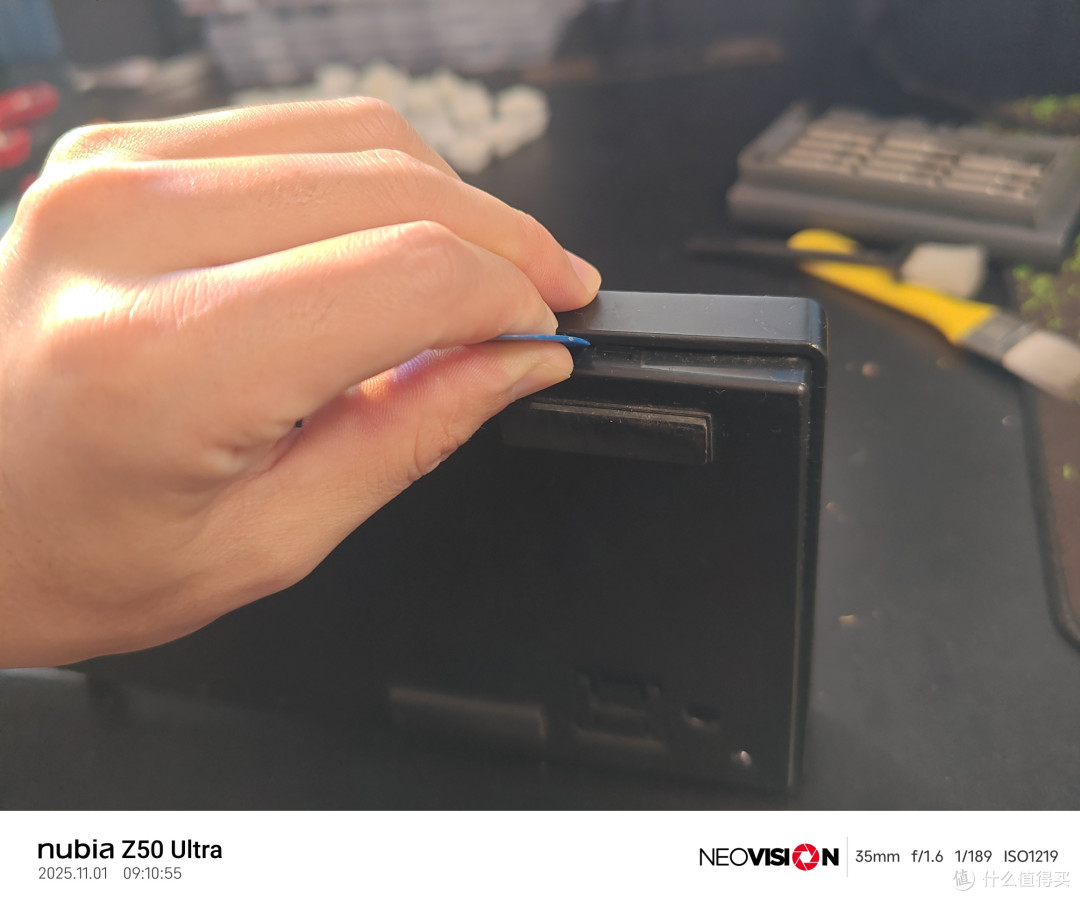

用撬片撬开

普通单USB有线键盘改键线分离

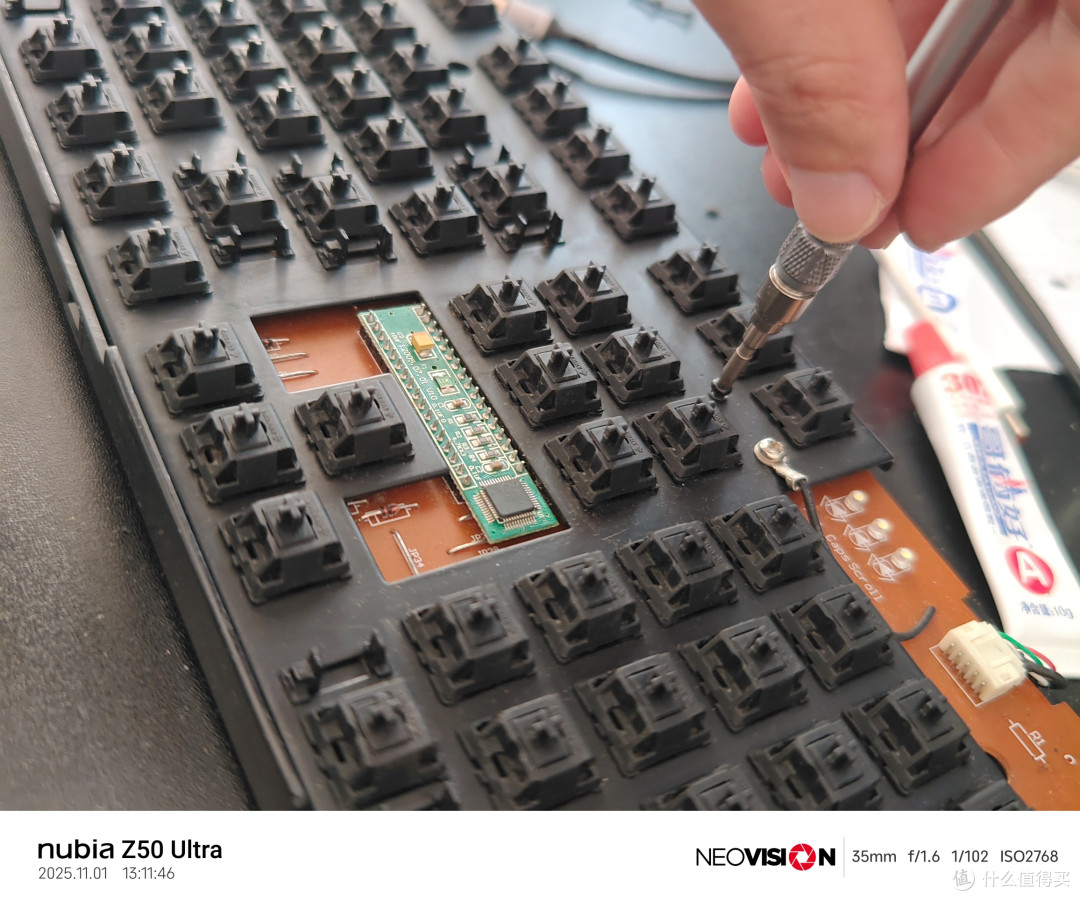

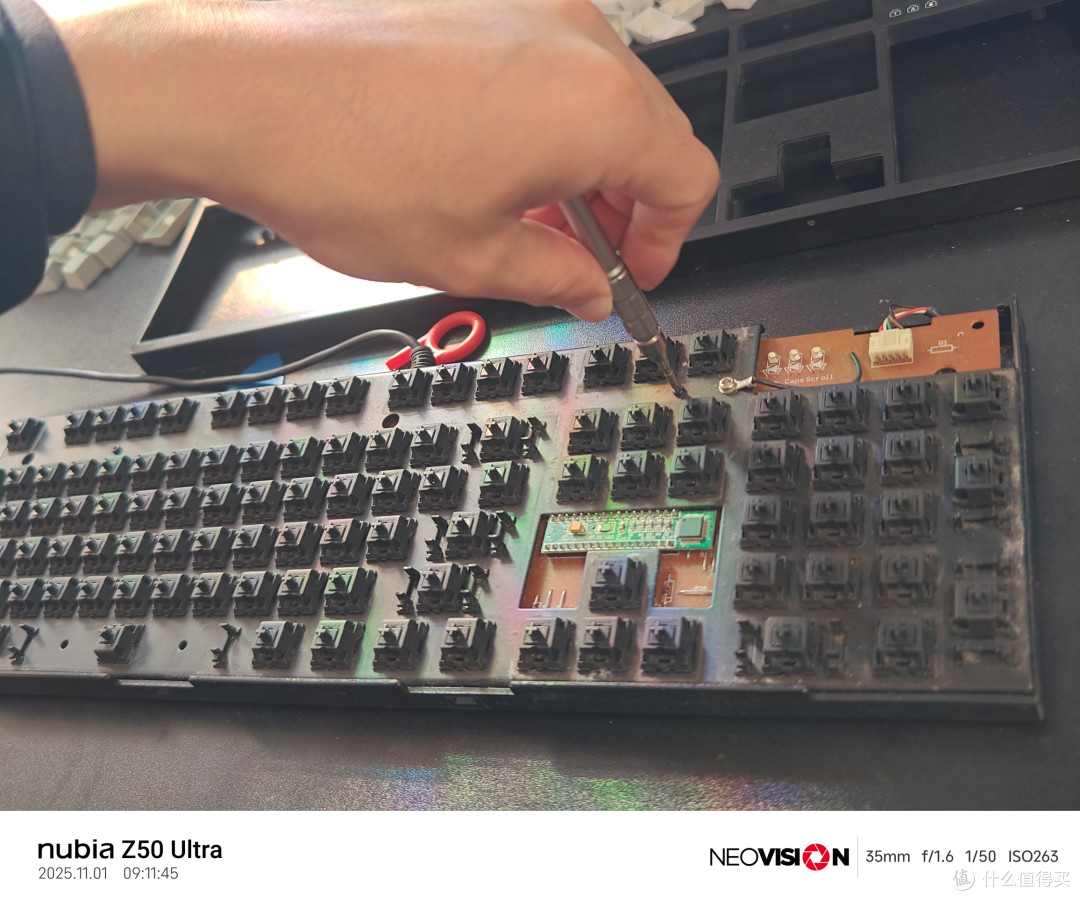

正面还有两颗螺丝

普通单USB有线键盘改键线分离

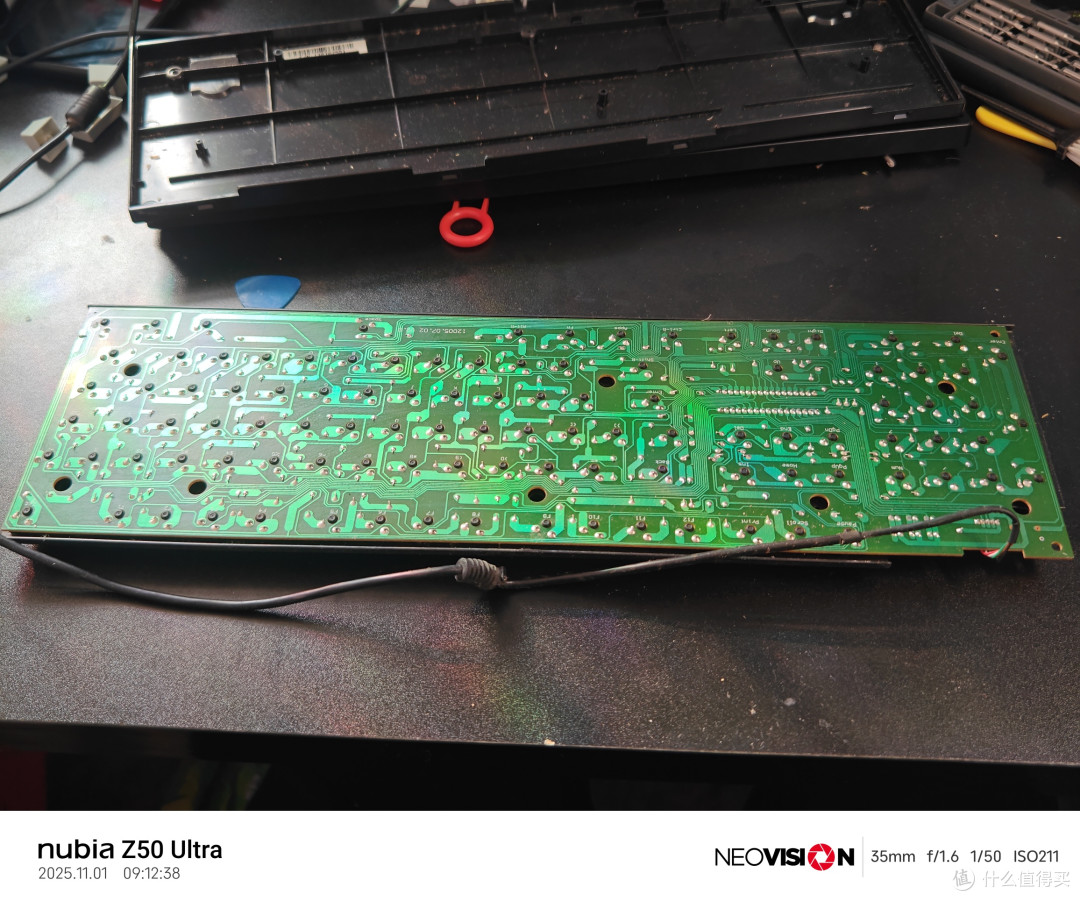

已经拆下来

普通单USB有线键盘改键线分离

这主控没有丝印??

普通单USB有线键盘改键线分离

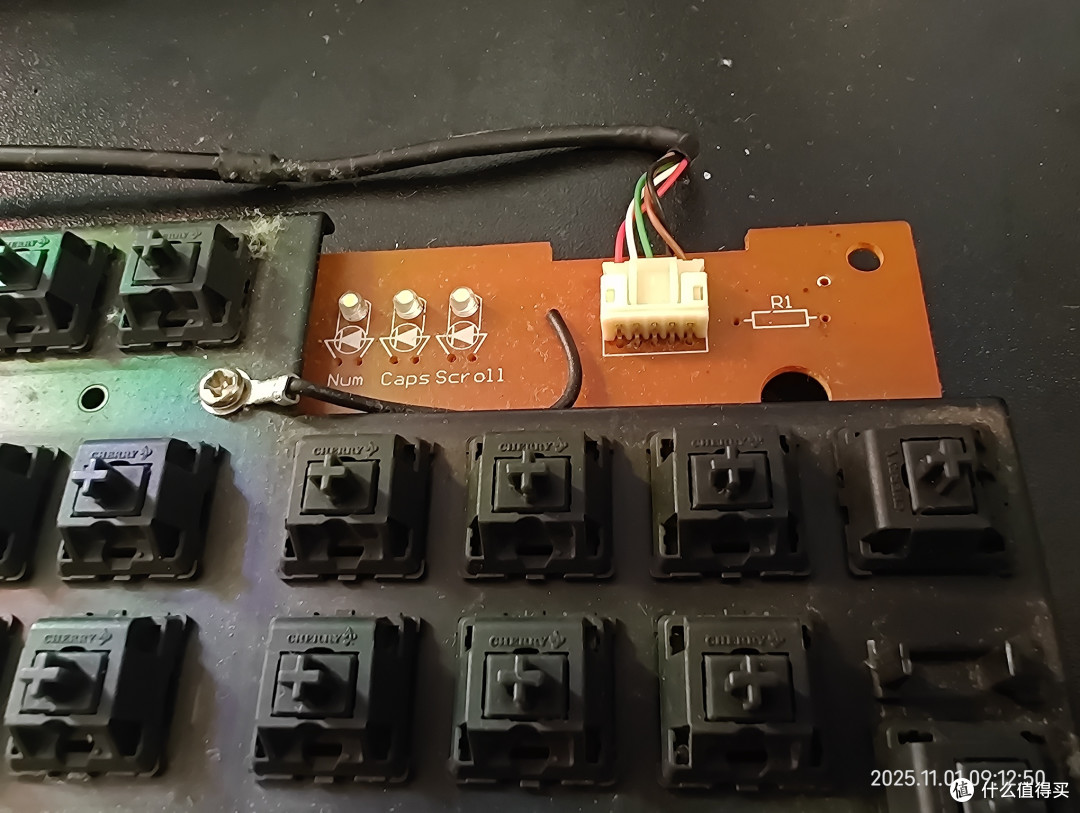

键盘接线接口位置在右上方

普通单USB有线键盘改键线分离

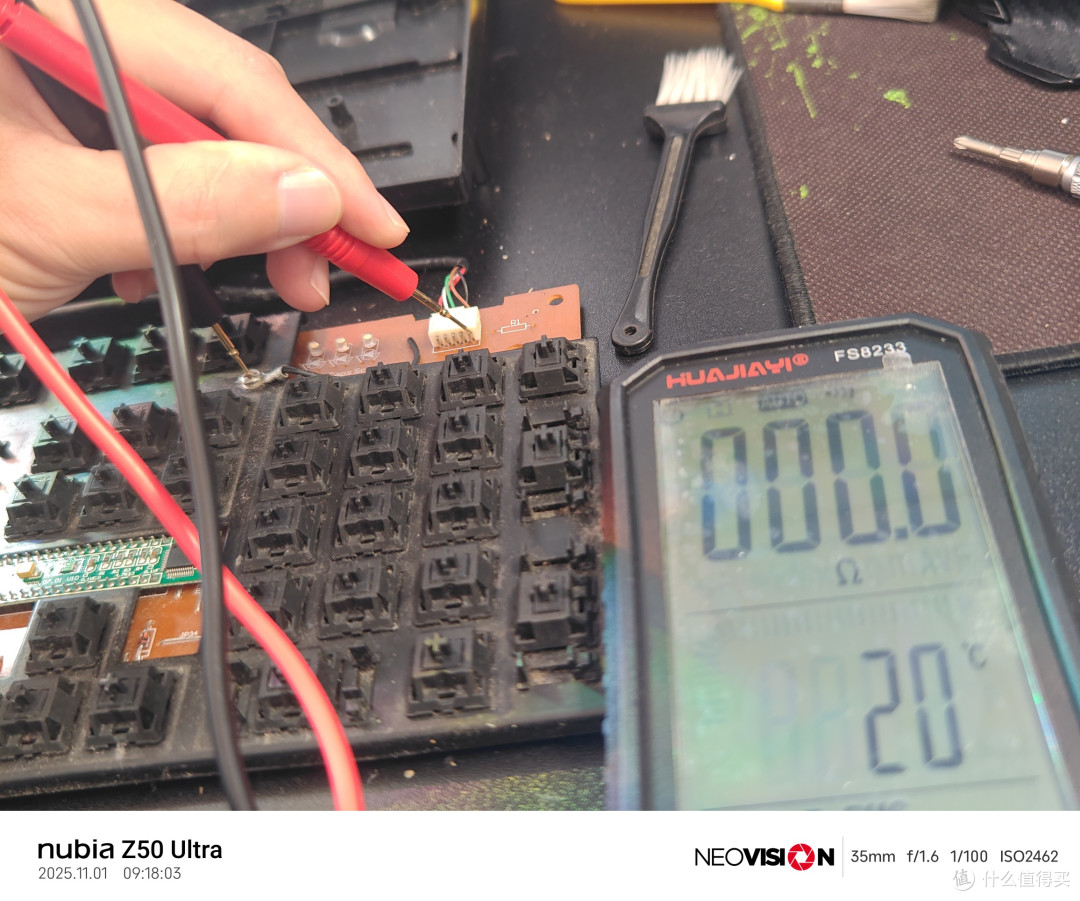

这个线序最好用万用表测一下,防止接错烧坏键盘!

普通单USB有线键盘改键线分离

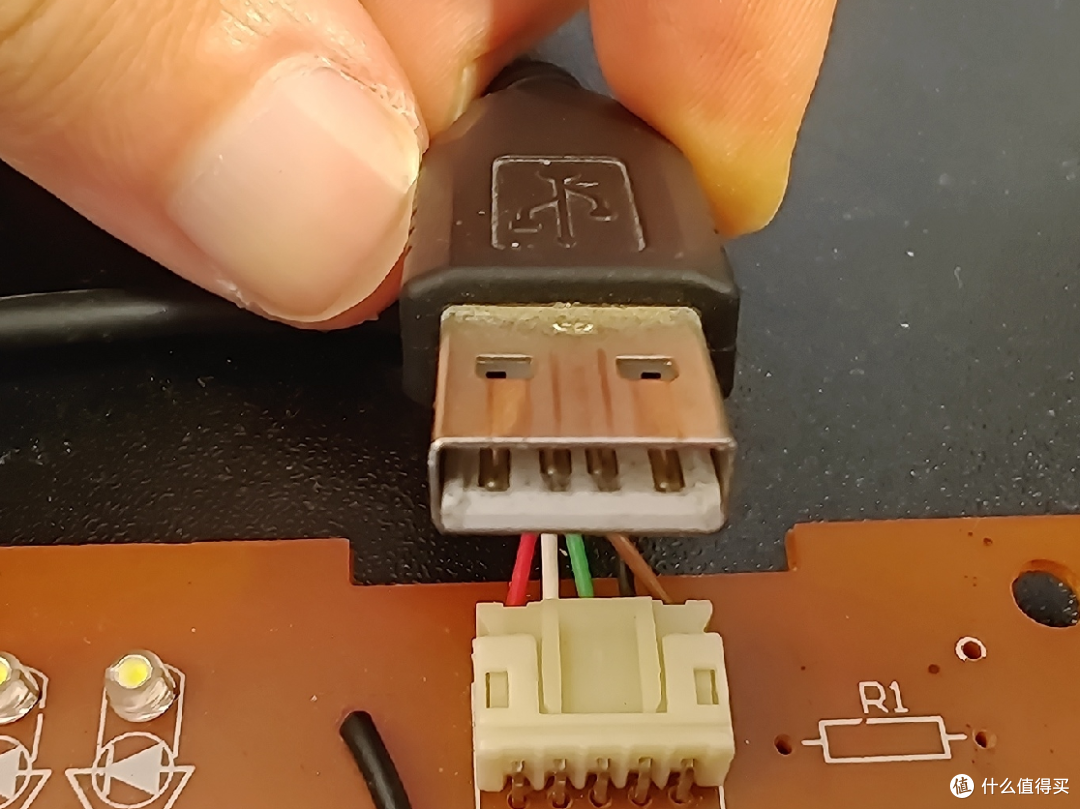

找到正极就行了,下面的接线图要对应这个图看。

普通单USB有线键盘改键线分离

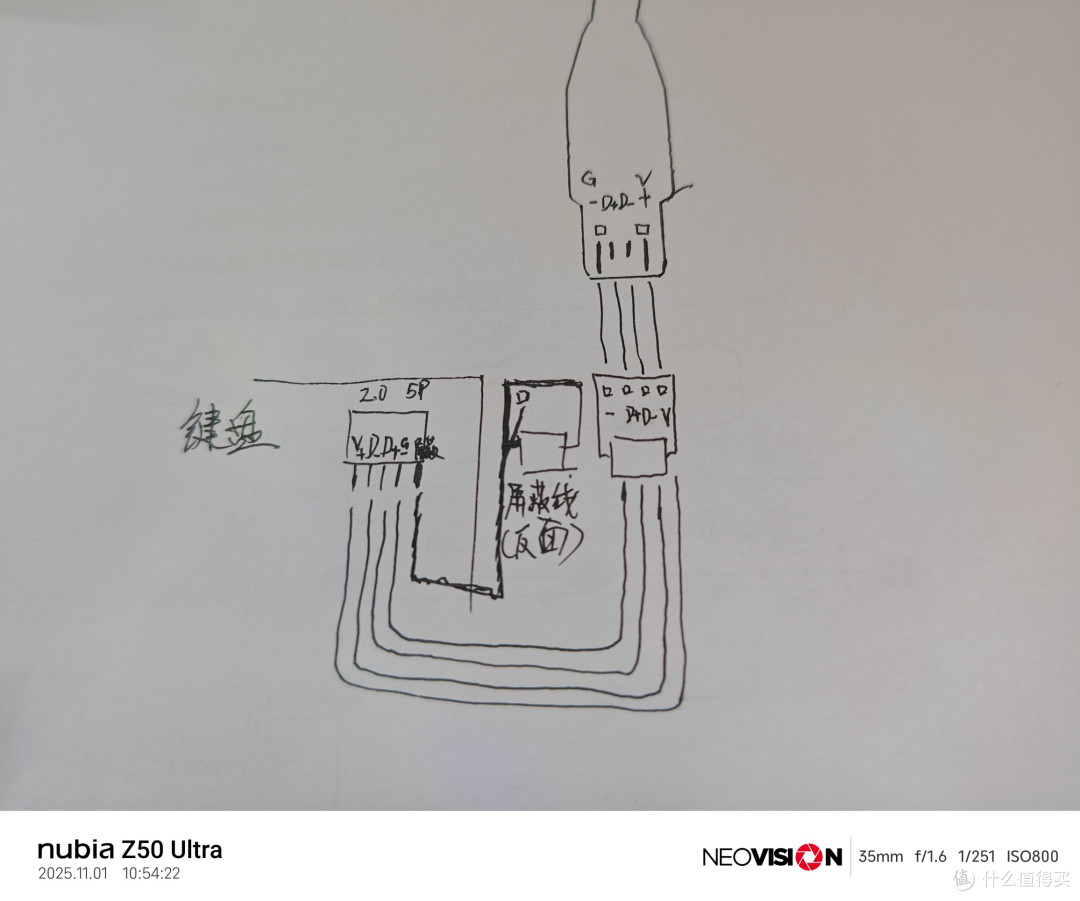

接线位置图,参考上图USB接口摆放。

普通单USB有线键盘改键线分离

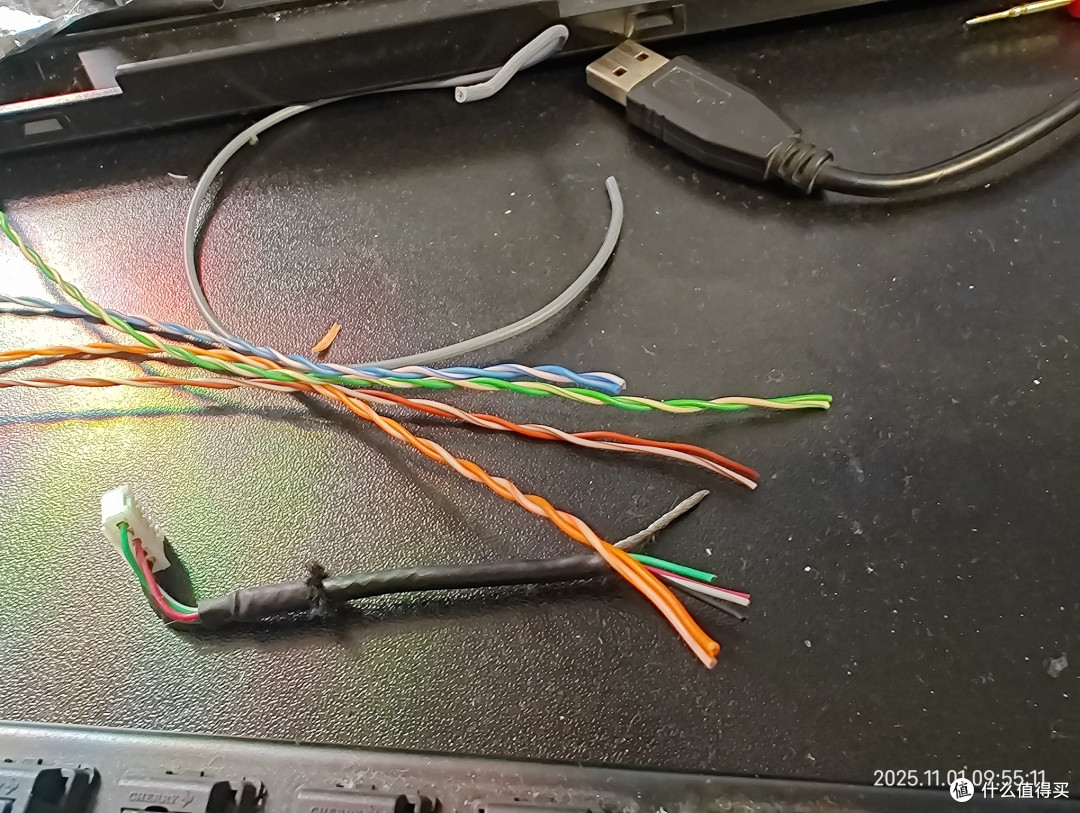

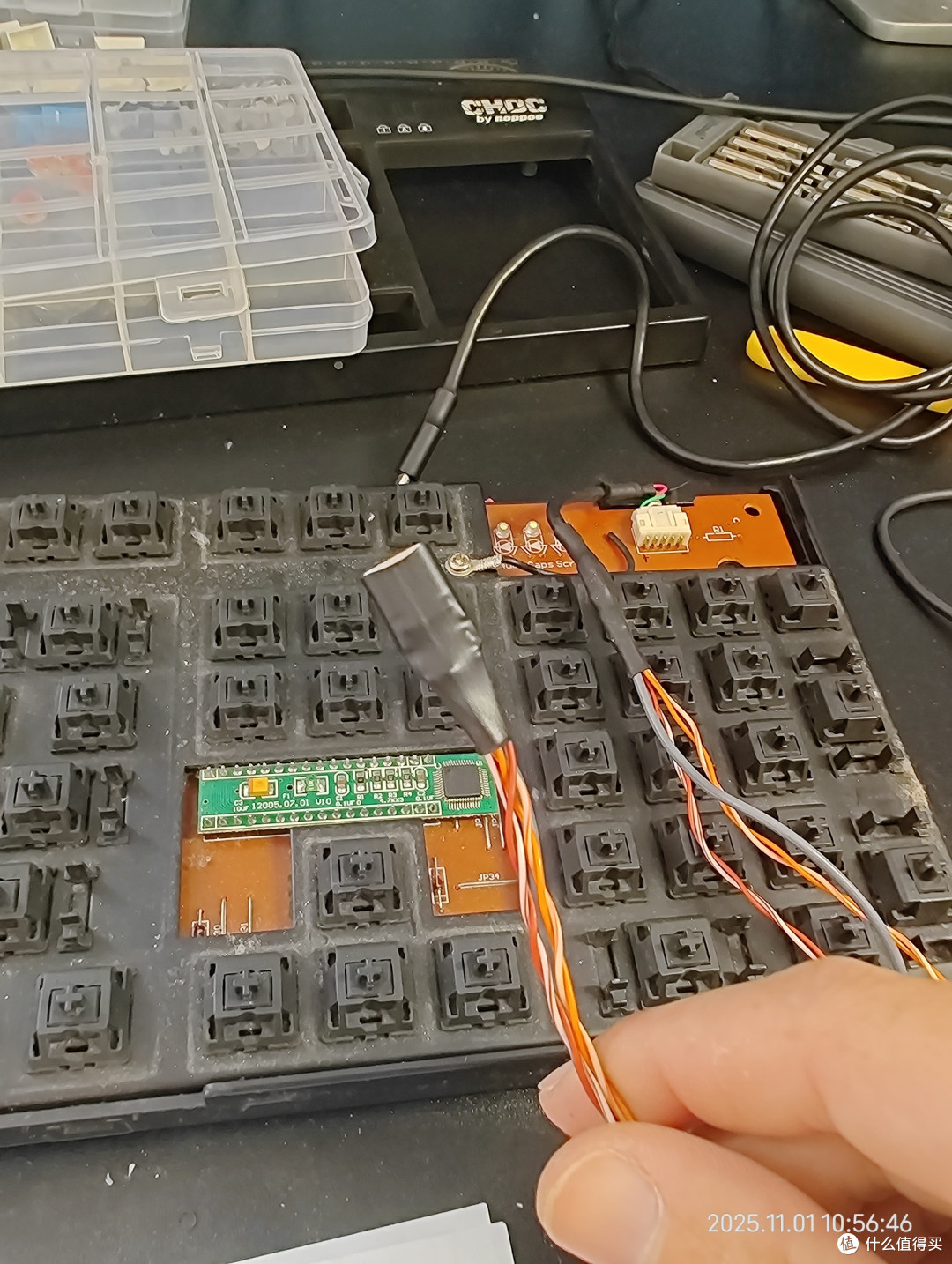

2.0的5P接头用的是之前剪线鼠标G502拆下来的残线,废物利用接上网线延长线。

普通单USB有线键盘改键线分离

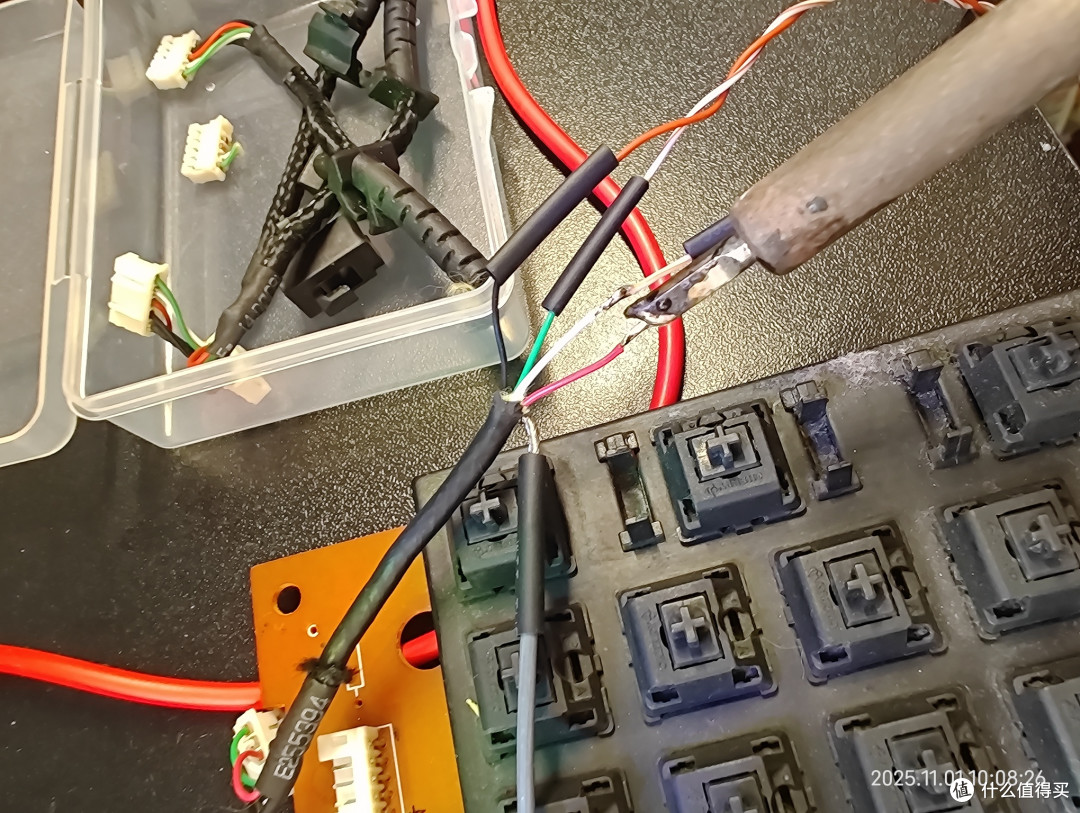

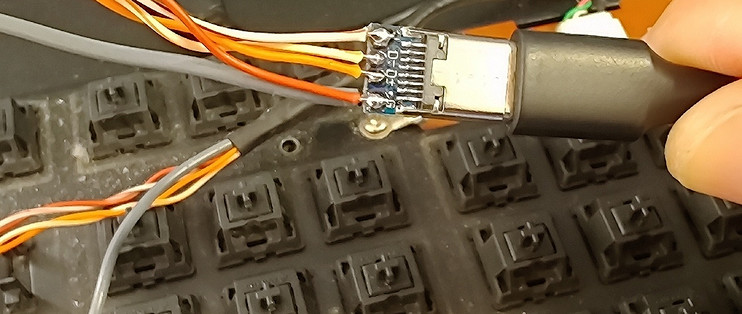

焊接开始

普通单USB有线键盘改键线分离

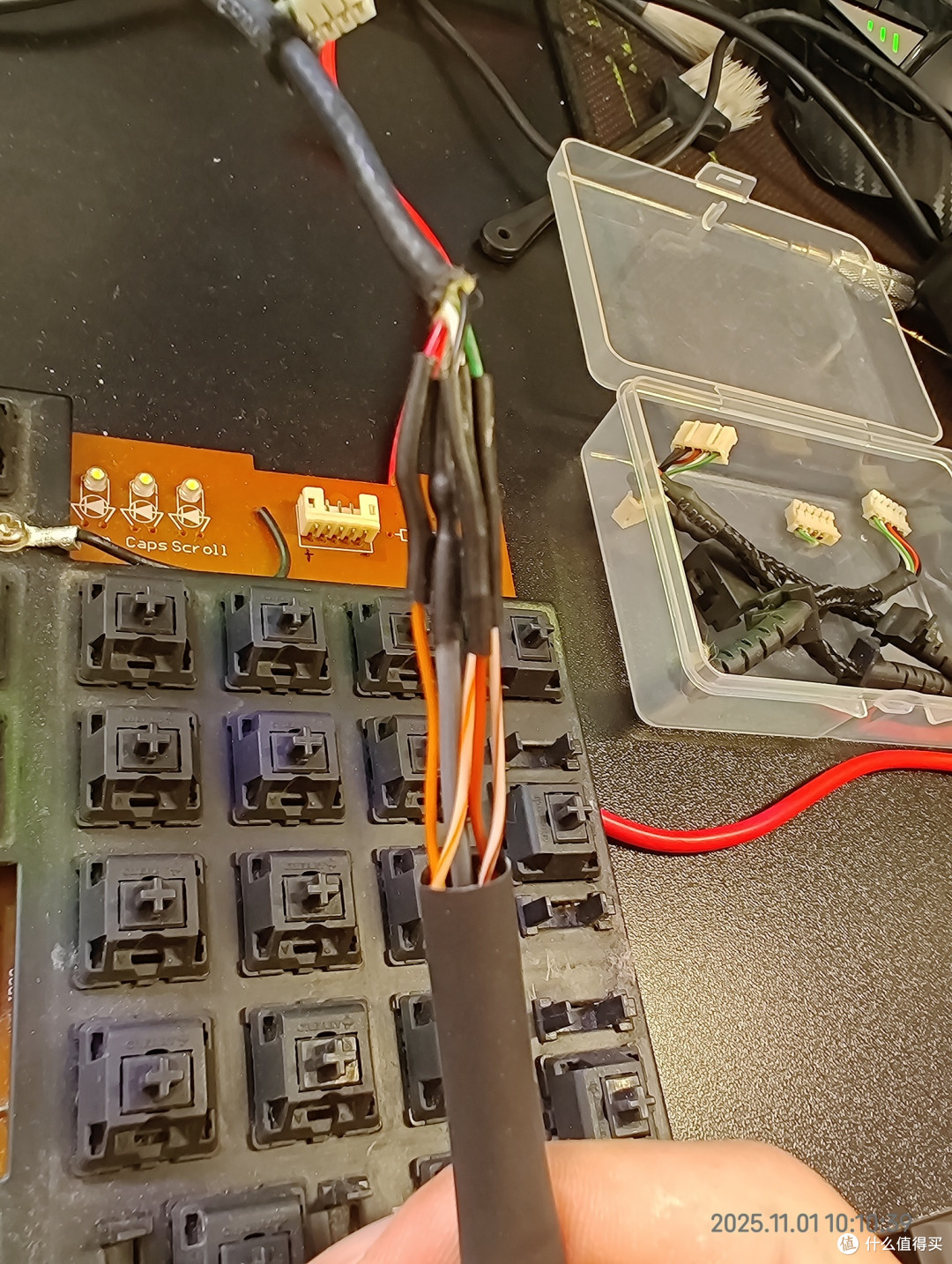

每一芯单独套热缩管,然后再套一个大的。

普通单USB有线键盘改键线分离

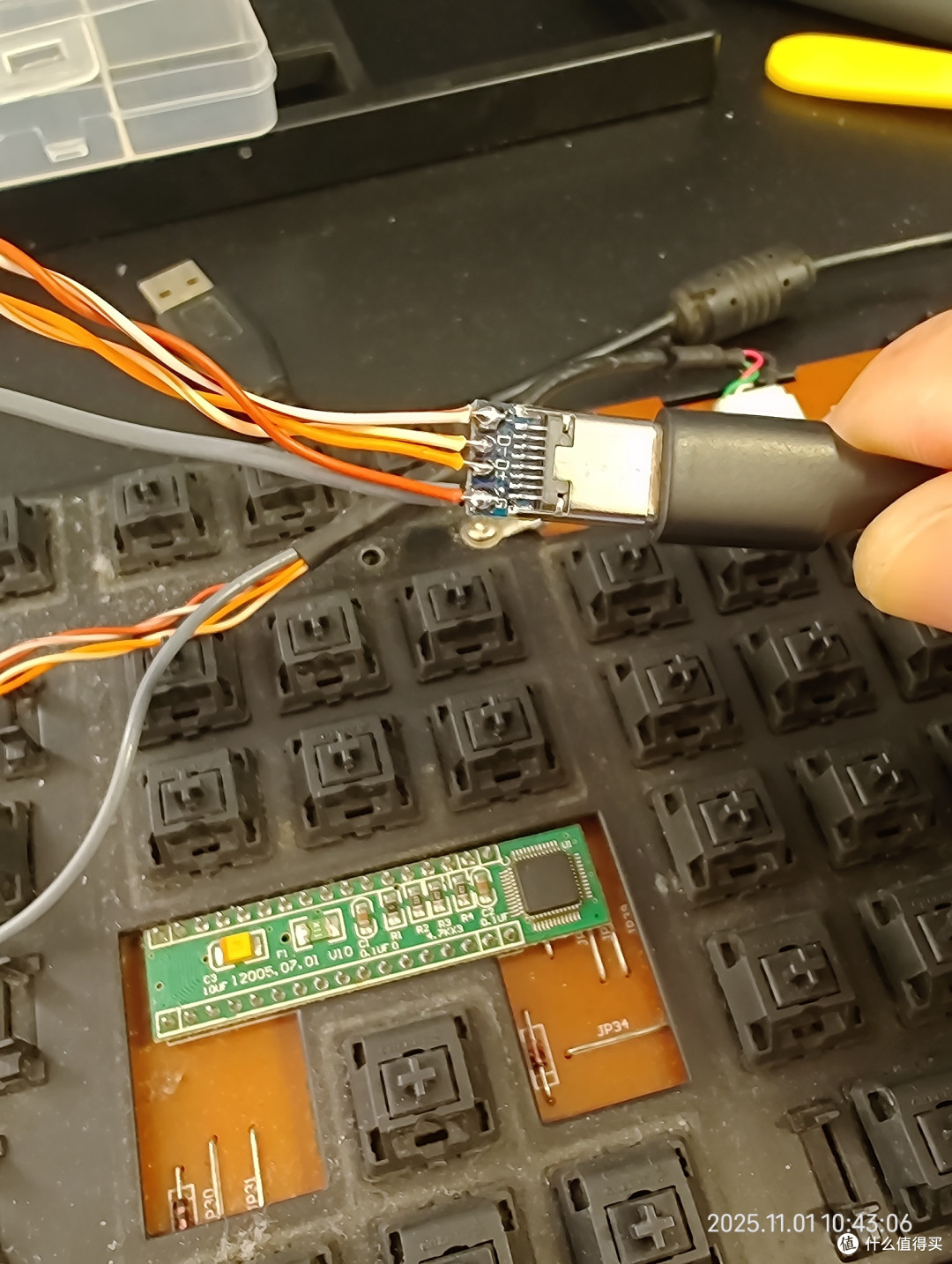

焊锡膏焊出来的要好看多了(图中这个带5.1r电阻的母座不能识别c to c的线,已经被我换成开头的那个母座了)

普通单USB有线键盘改键线分离

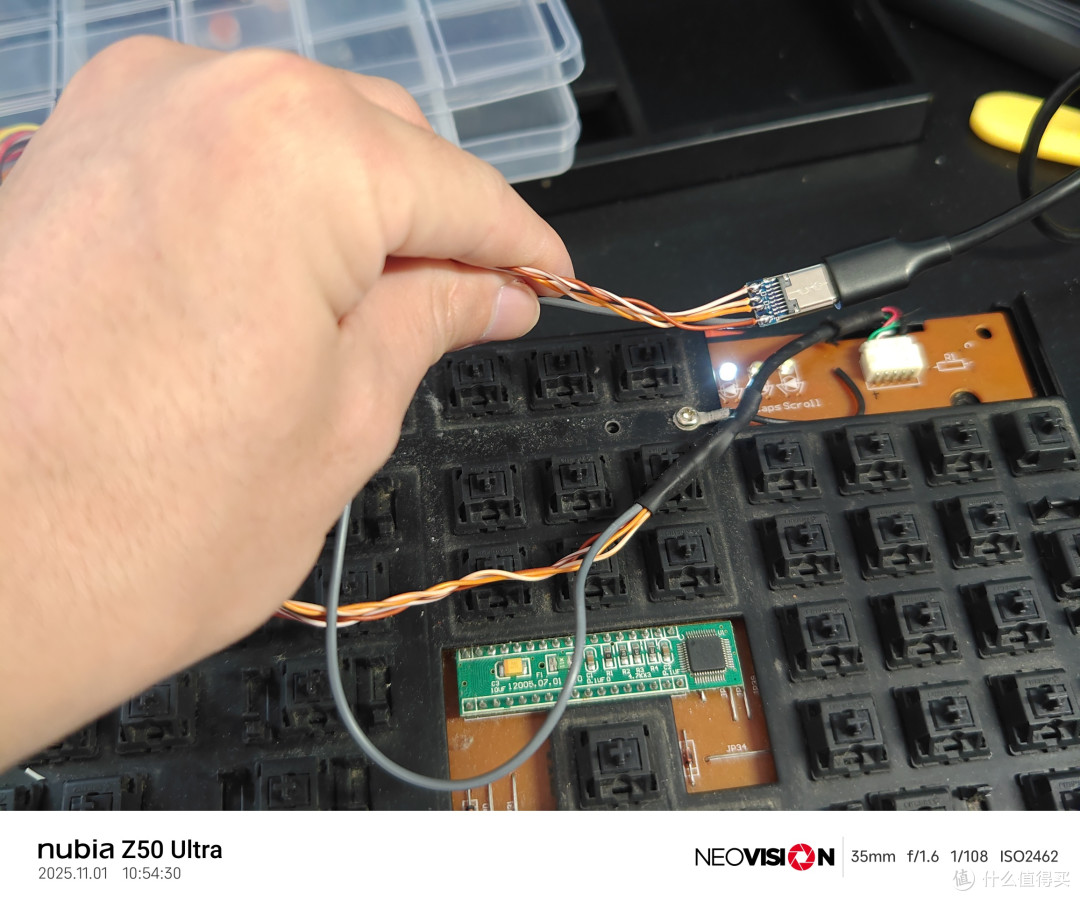

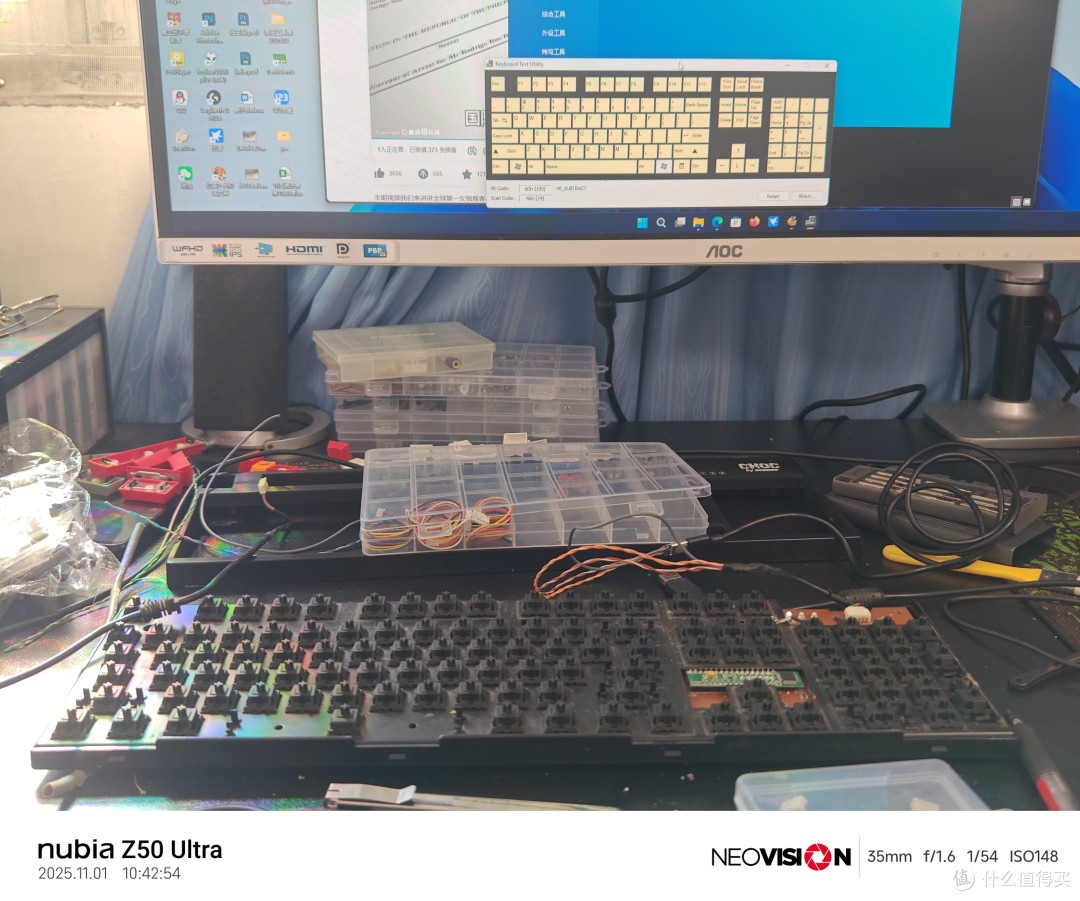

插电,开机……OK

普通单USB有线键盘改键线分离

图吧工具箱检测一下各键位功能完美

普通单USB有线键盘改键线分离

给Type-c母座也套一个热缩管,方便封胶后拆除补电阻。

普通单USB有线键盘改键线分离

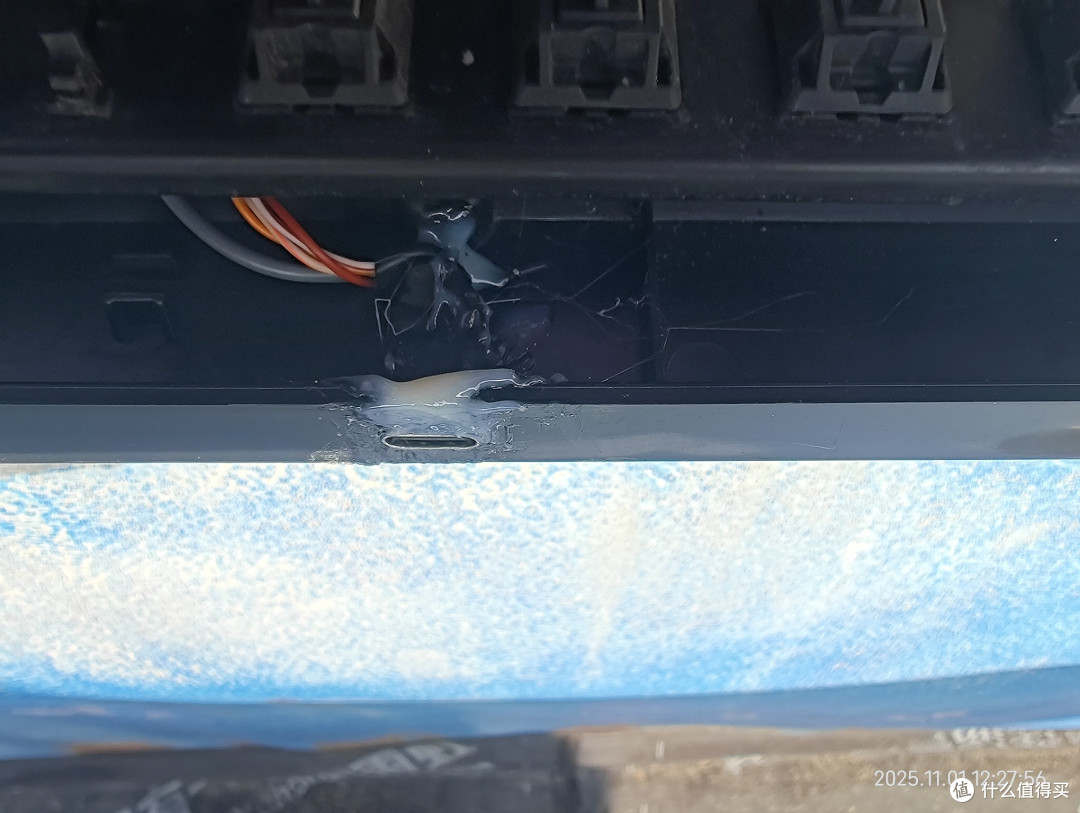

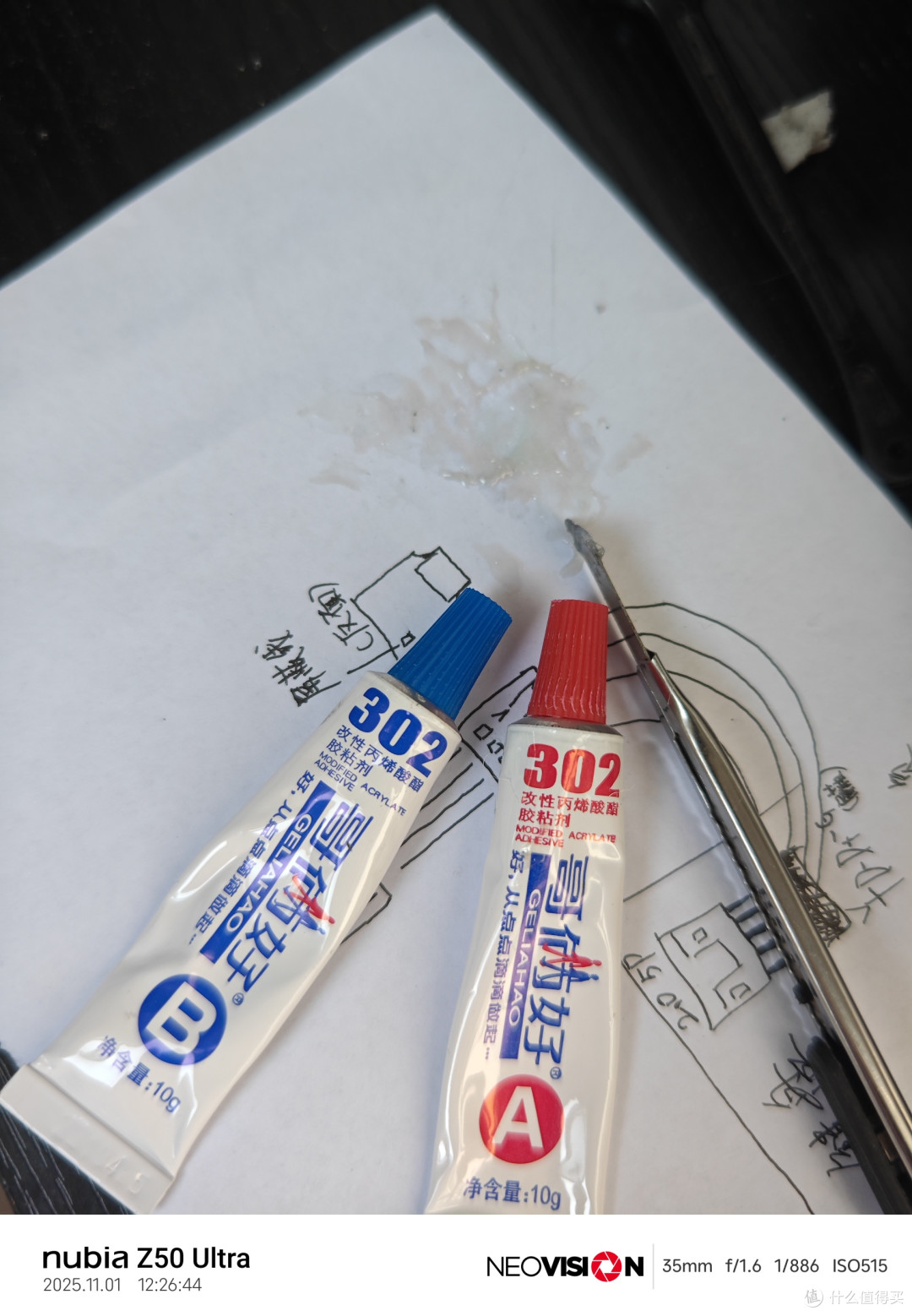

哥俩好伺候

普通单USB有线键盘改键线分离

等待一会干了就可以修整了

普通单USB有线键盘改键线分离

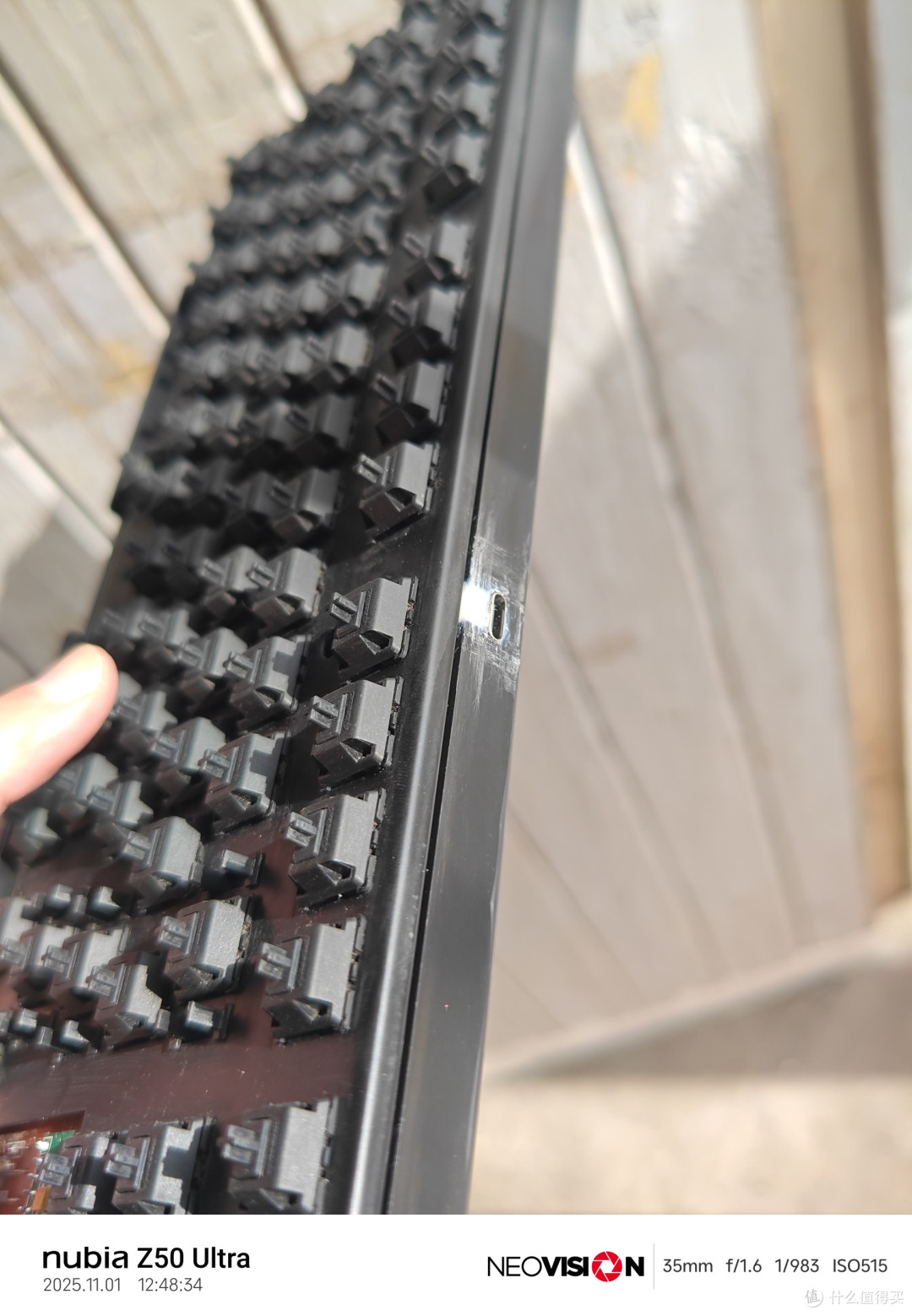

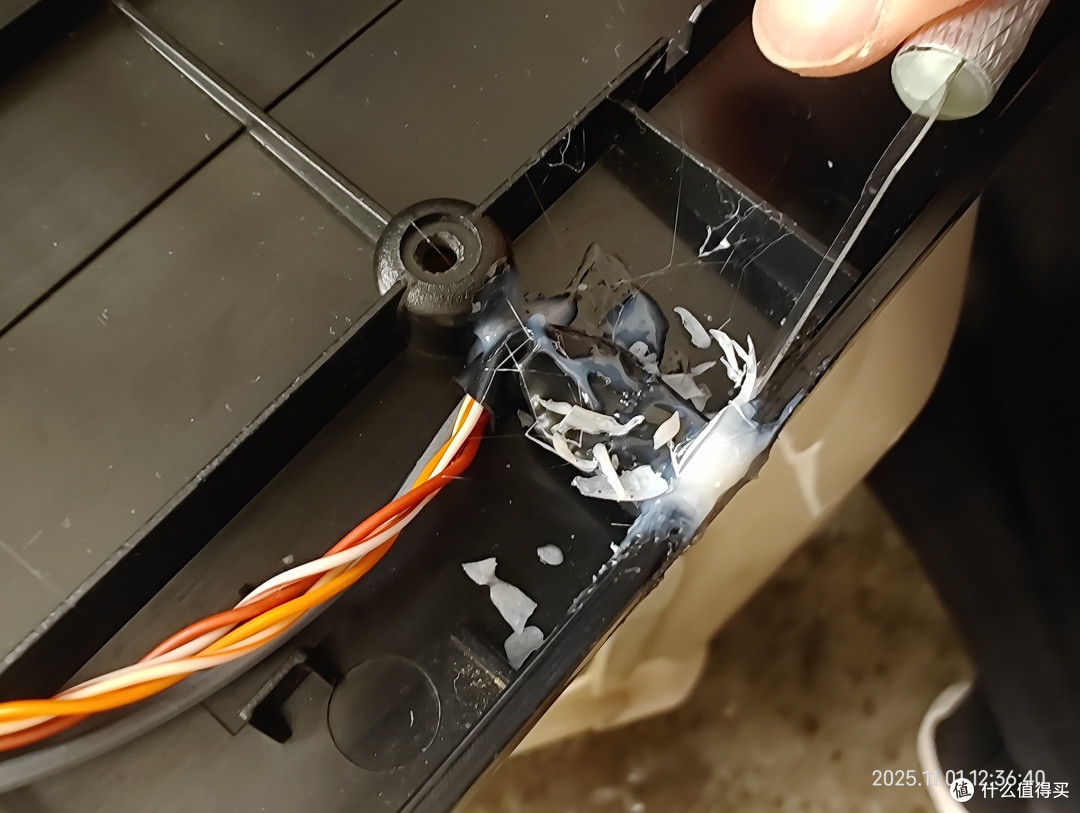

刀片塑性

普通单USB有线键盘改键线分离

砂纸打磨

普通单USB有线键盘改键线分离

黑色丙烯笔上色(龟泵喷漆太麻烦)

普通单USB有线键盘改键线分离

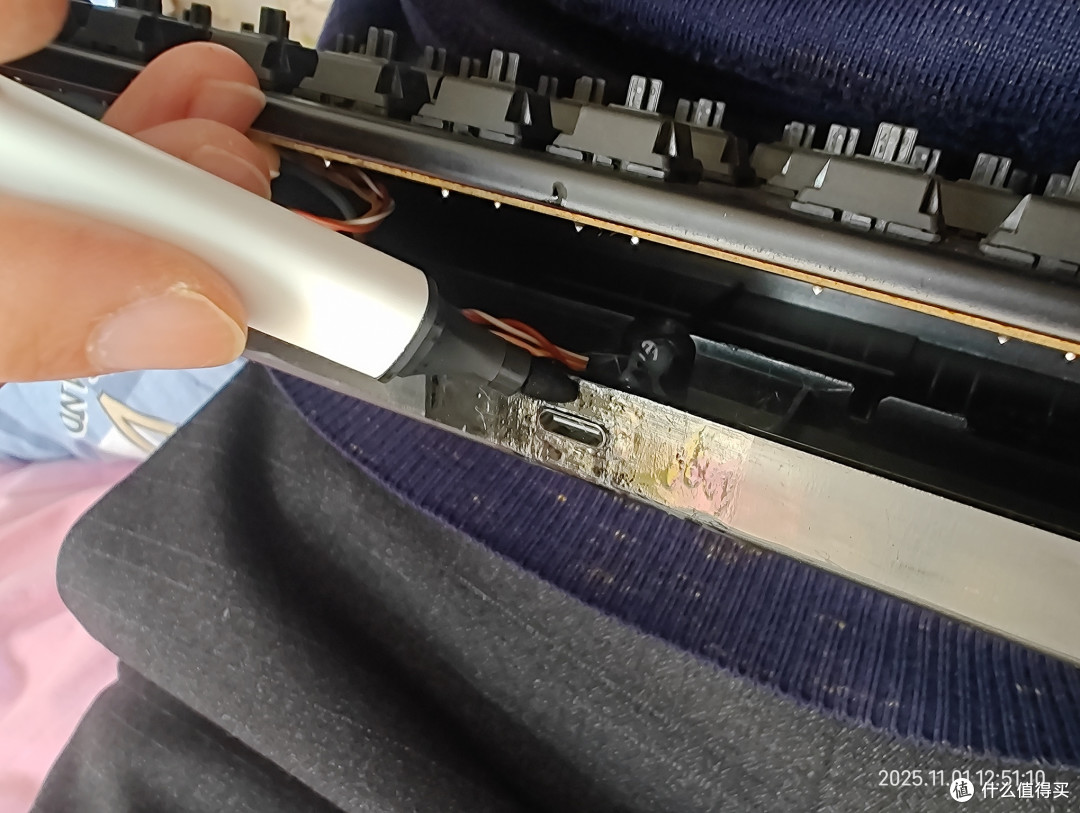

开始组装起来

普通单USB有线键盘改键线分离

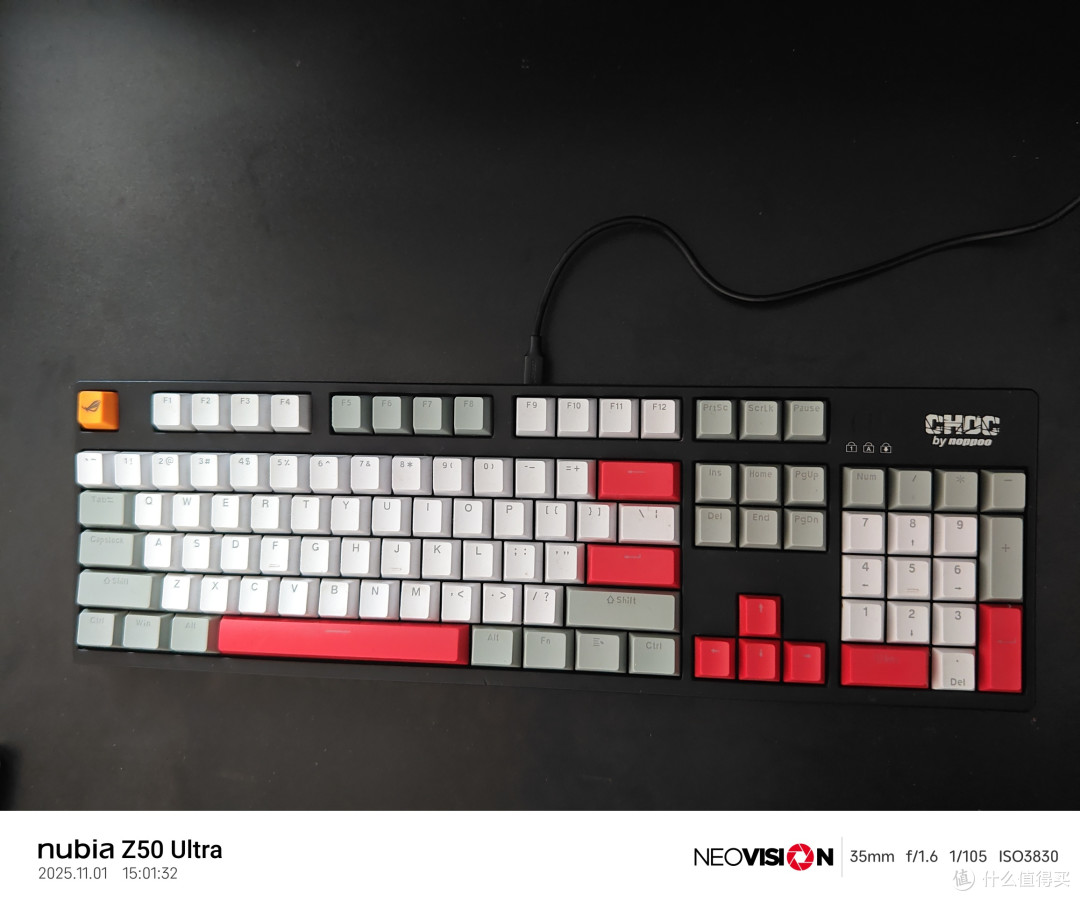

改装完毕,这样频繁的换键盘就方便了,毕竟最近刚花140块买了四个键盘,分别是海盗船K95铂金XT红轴、海盗船K95铂金XT热插拔水蜜桃轴、黑峡谷GK760太阳轴和艾石头FE87红轴,有点多用不过来,回头体验腻了就出掉几把键盘!!!
