英特尔DG2-512EU显卡工程样品PCB图片放出， 与此前泄露图片的来源一致

大概两个月前，油管up主Moore's Law Is Dead泄露了英特尔基于Xe-HPG架构的DG2（Discrete Graphics 2）系列独立显卡的工程样品照片。同样是这位up主，这次又将显卡的PCB图片放出。据了解，这些图片和之前泄露的图片来源相同。

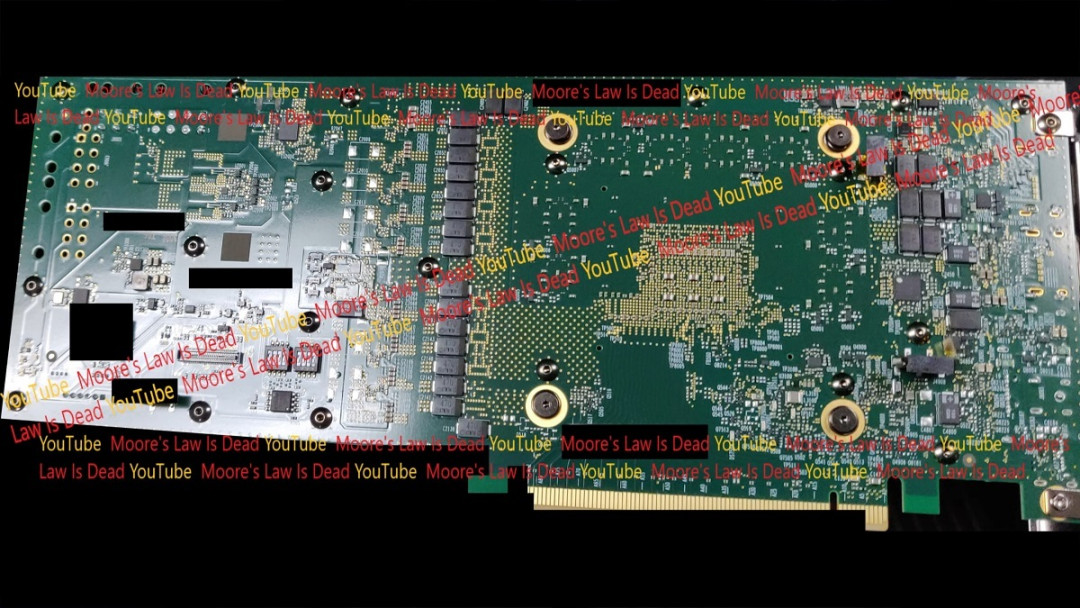

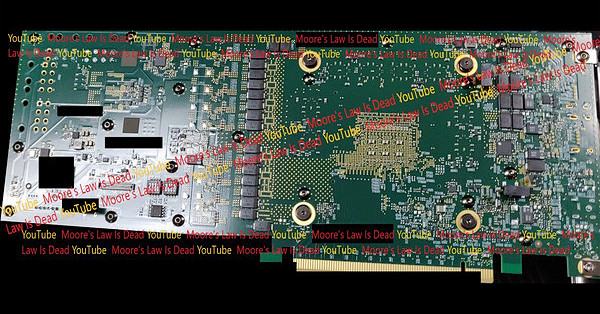

从这次油管up主Moore's Law Is Dead泄露的图片可以看出，这块工程样品应该处于非常早期的阶段。其PCB为绿色，采用了双8Pin外接电源接口，有8个GDDR6显存的焊接位置，对应的是256位显存位宽，可搭配8 Gb或16 Gb的DRAM芯片，以配置8 GB或16 GB的显存容量。不确定是否有多GPU连接的能力，虽然板卡上没有对应的接口设计，不过这可以通过PCIe Gen4通道实现。图片中抹掉了一些信息，应该是显卡的序列号和代码，防止追踪来源。

此前，Igor'sLAB曾泄露了DG2系列移动版的PCB电路图，对比这次的照片，可以发现GPU封装方面相一致。其GPU封装尺寸约为42.5 x 37.5毫米，即1593.75 平方毫米，GPU芯片会比封装更小。另外，据说其游戏性能接近于GeForce RTX 3080，至于实际情况如何，只能等发售的时候才能了解了。
