D4 MATX游戏主板再升级，微星B760M GAMING PLUS WIFI DDR4 II

由于DDR4内存更便宜，所以D4主板现在成了装机时最火的存在。特别是Intel的B760主板，能通吃酷睿12/13/14三代处理器，兼顾了性能和价格。

微星主板也在这个契机下更新了自家的中端游戏主板B760M GAMING PLUS WIFI DDR4 II，相比一代的银白装甲配色，这次二代型号采用了全黑散热装甲和全黑PCB的组合，并保留了白龙纹标识，整体视觉表现更为统一，也被玩家们称为小白龙2代。

微星B760M GAMING PLUS WIFI DDR4 II采用12+1+1Duet Rail供电架构，PCB板使用的是6层叠层+2oz厚铜规格，用料相当扎实，能稳定驱动14代酷睿处理器。主板拥有4 条 DDR4内存插槽，支持双通道和XMP3.0，最大容量128GB。板内走线也进行了小幅改善，内存超频稳定性获得进一步提升。双 PCIe4.0 M.2，4 个 SATA 6G 接口，并自带2.5G有线和Wi-Fi6E网络，Audio Boost 7.1 声道高清音频，能满足玩家所有的基本需求，用来搭建游戏主机的性价比十分突出。

开箱

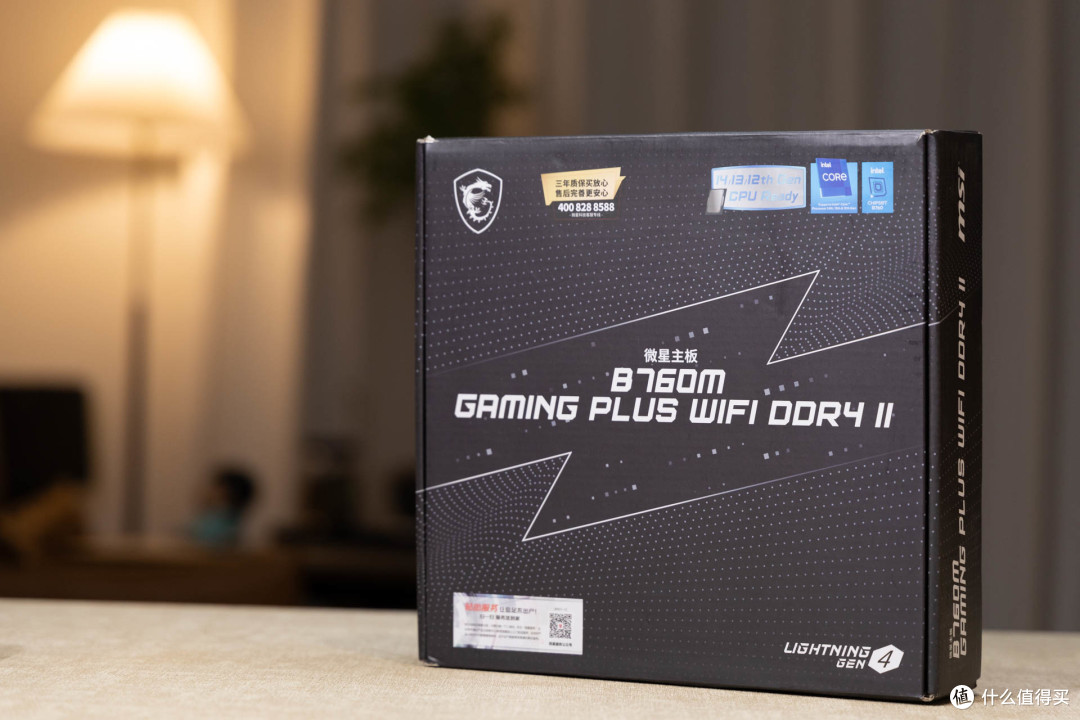

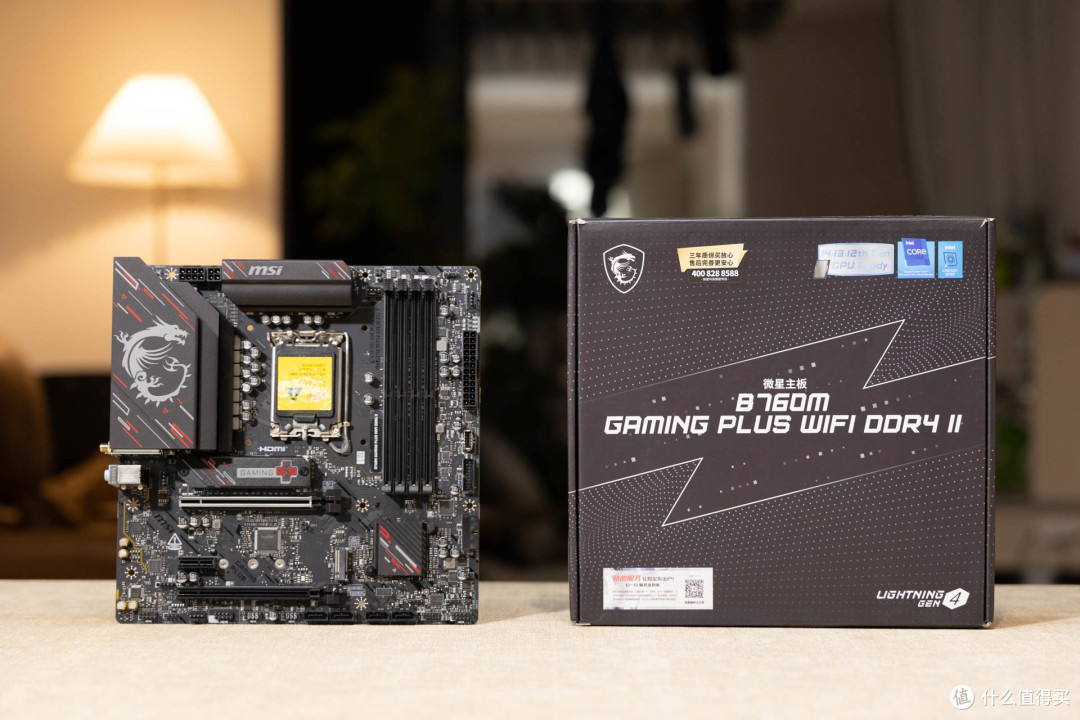

微星B760M GAMING PLUS WIFI DDR4 II采用黑灰色配色，整体风格稳重大气。包装正面除了可以看到主板的型号标识和实物展示外，还能看到原生支持12/13/14 代酷睿全系列的标识。

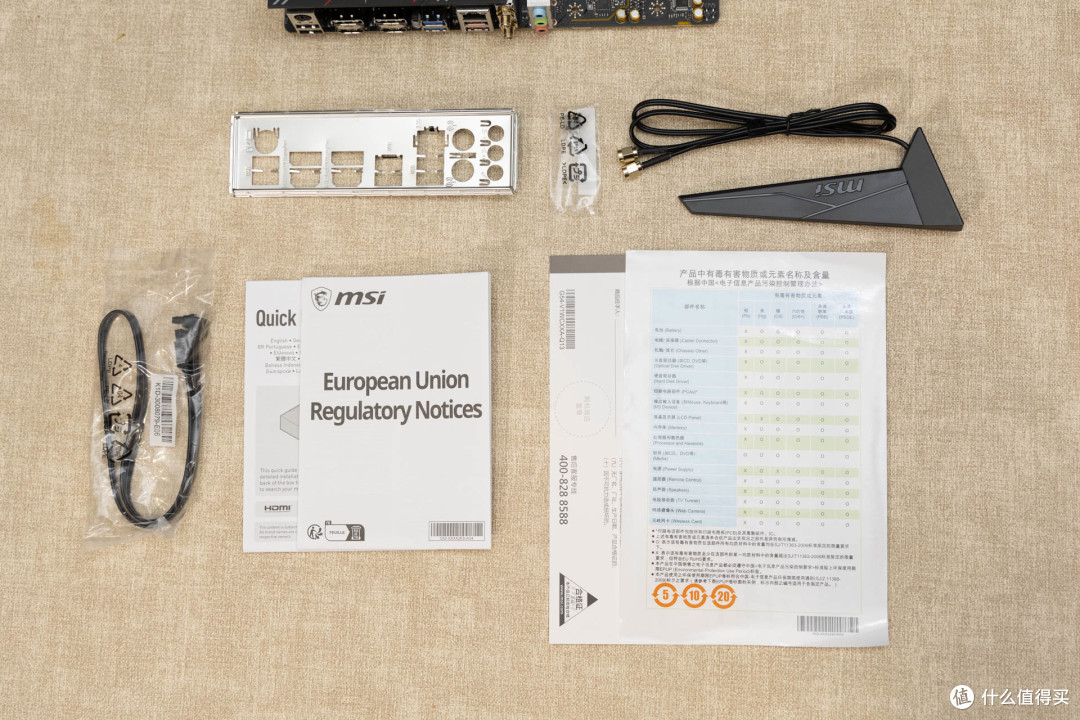

配件方面，除了主板本体外，还提供了Wi‑Fi6E 高增益天线，1根SATA 数据线，备用M.2 螺丝+铜柱，金属IO挡片，品牌贴纸、说明书、保修卡、快速安装指南等。

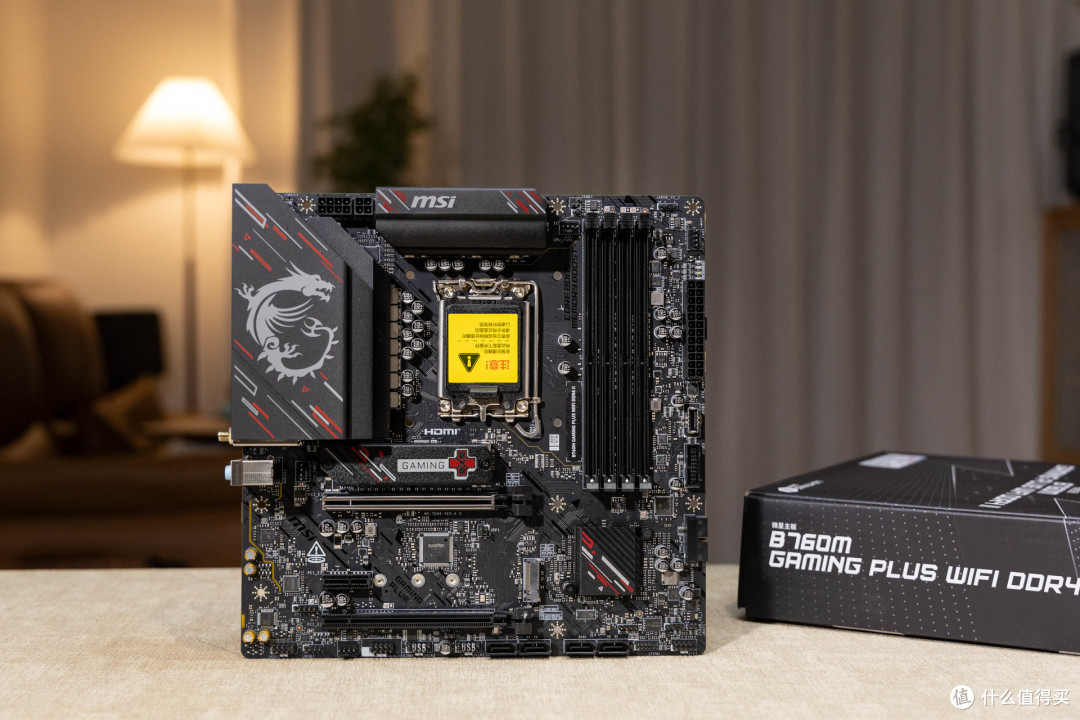

微星B760M GAMING PLUS WIFI DDR4 II主板采用黑色PCB和黑灰色散热装甲的组合，大面积金属散热鳍片覆盖核心发热区域，兼顾散热与硬件保护性。配合醒目的MSI龙纹以及Gaming型号标识，整体风格低调且硬核。

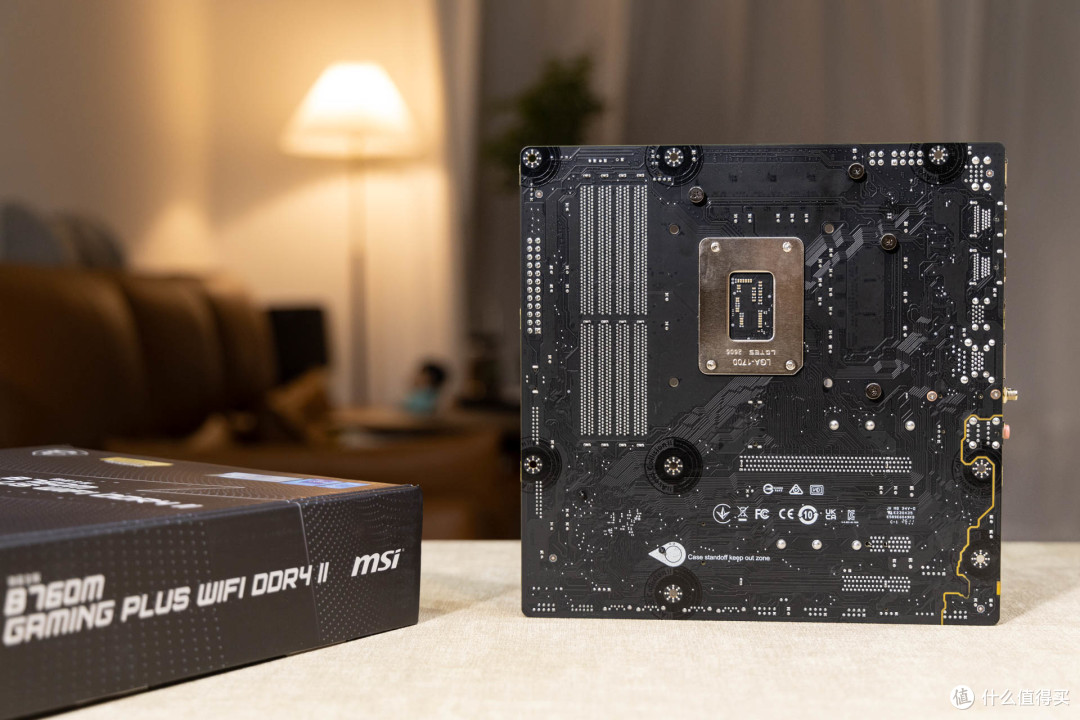

整块主板采用6层服务器级PCB板材，2盎司加厚铜箔走线，可实现高速信号的隔离，有效减少信号串扰，用料相当的扎实。

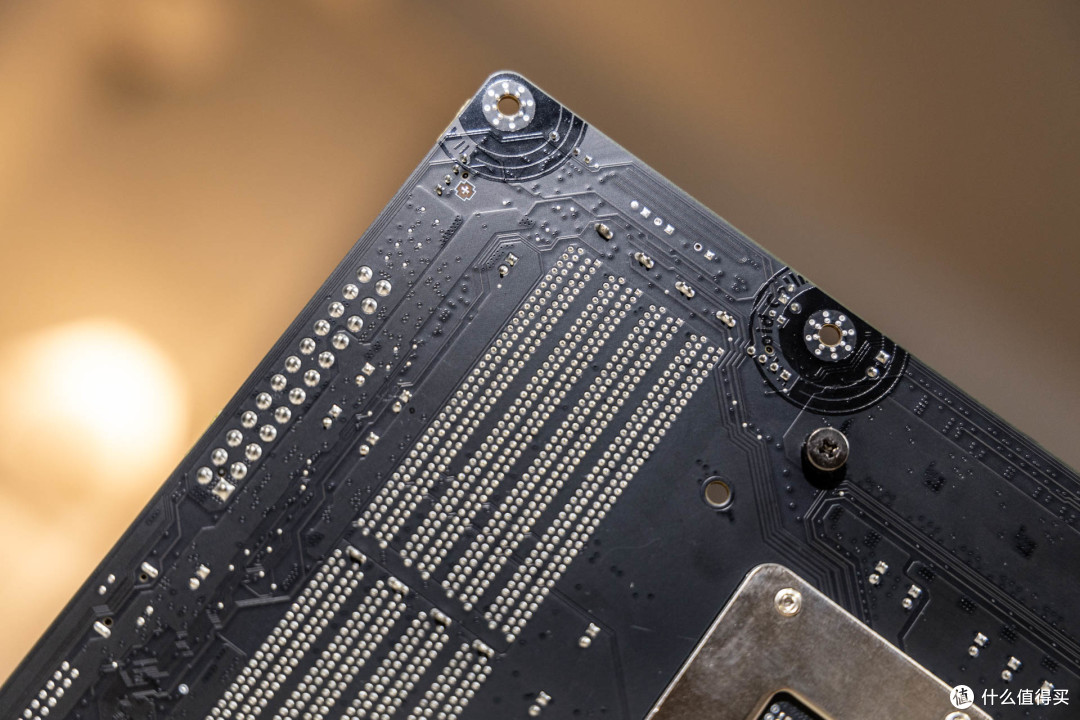

主板的螺丝孔位也进行的优化设计，所有螺丝孔均采用了双重ESD保护和螺孔区域净空处理，可以有效避免玩家拧螺丝时意外损坏主板。

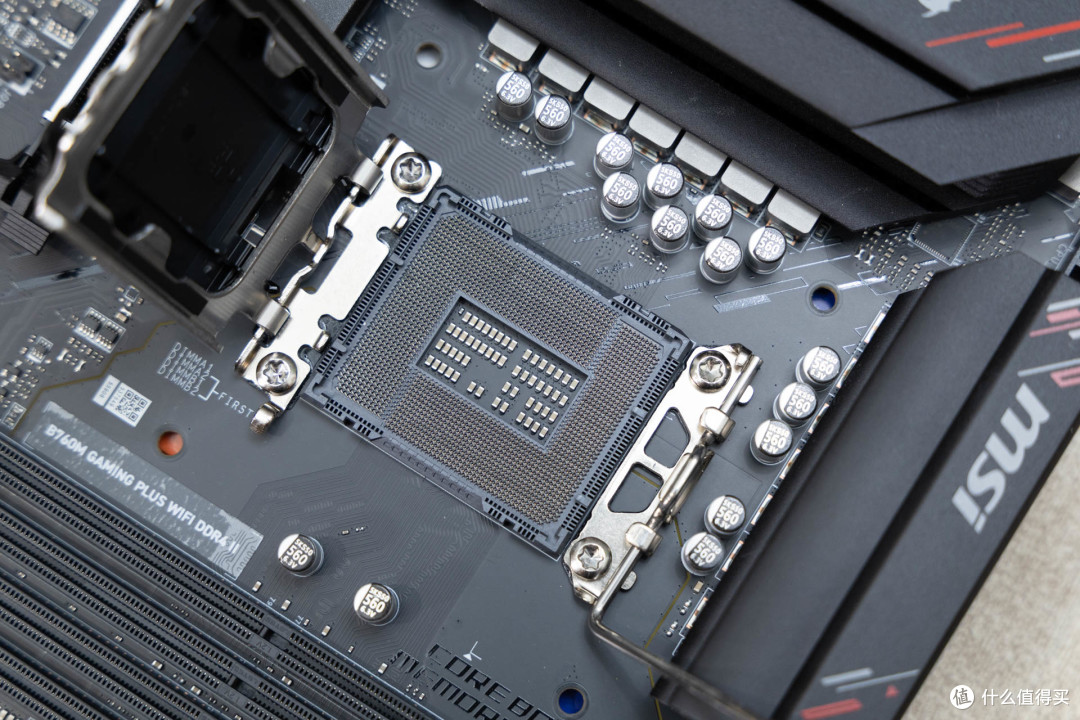

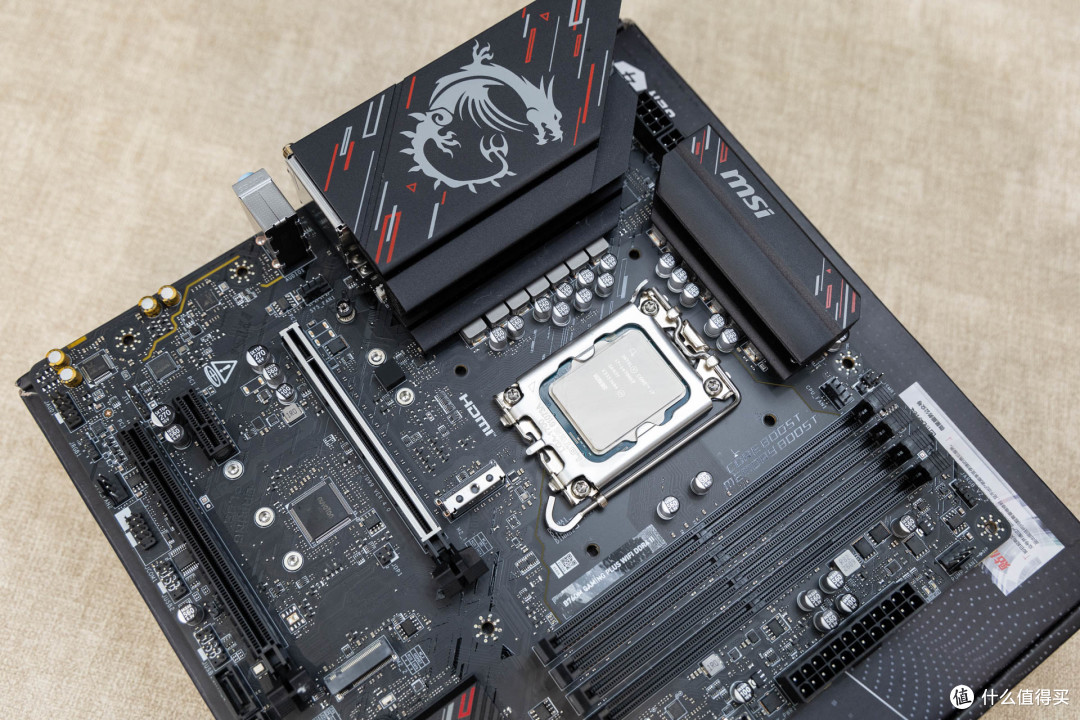

这块主板使用LGA1700接口，原生支持Intel 12/13/14 代酷睿全系列，且出厂BIOS直接就能点亮14 代酷睿处理器，无需玩家手动更新BIOS版本。

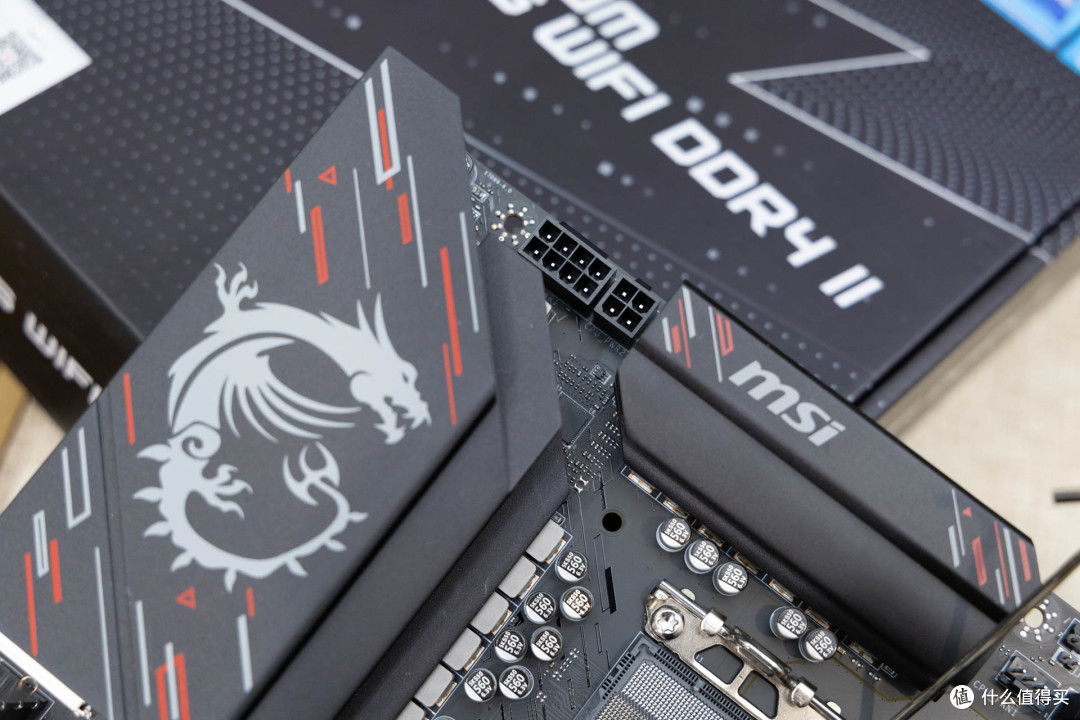

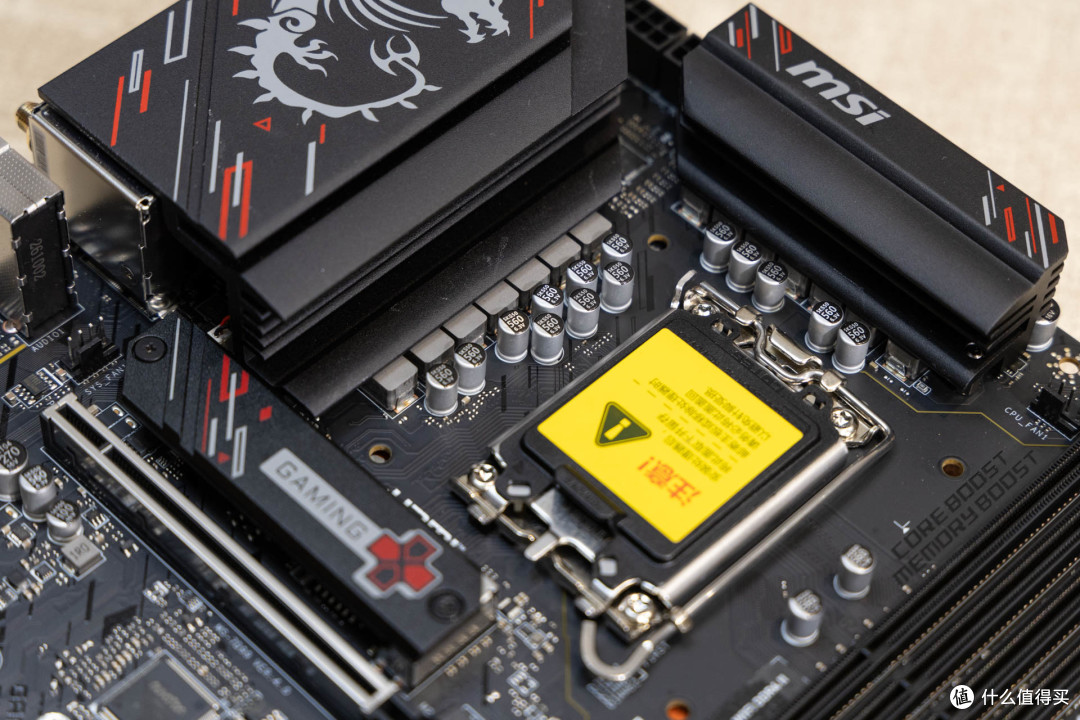

供电方面，微星微星B760M GAMING PLUS WIFI DDR4 II采用了12+1+1 Duet Rail供电架构，并增加了额外的导热垫，MOS导热垫规格为7W/mK规格，能有效改善高负载下MOS的散热表现。

主板供电接口使用了8+4Pin的组合，电源插槽内部的针脚采用实心高导电材质，能够保证大电流传输时的稳定性。

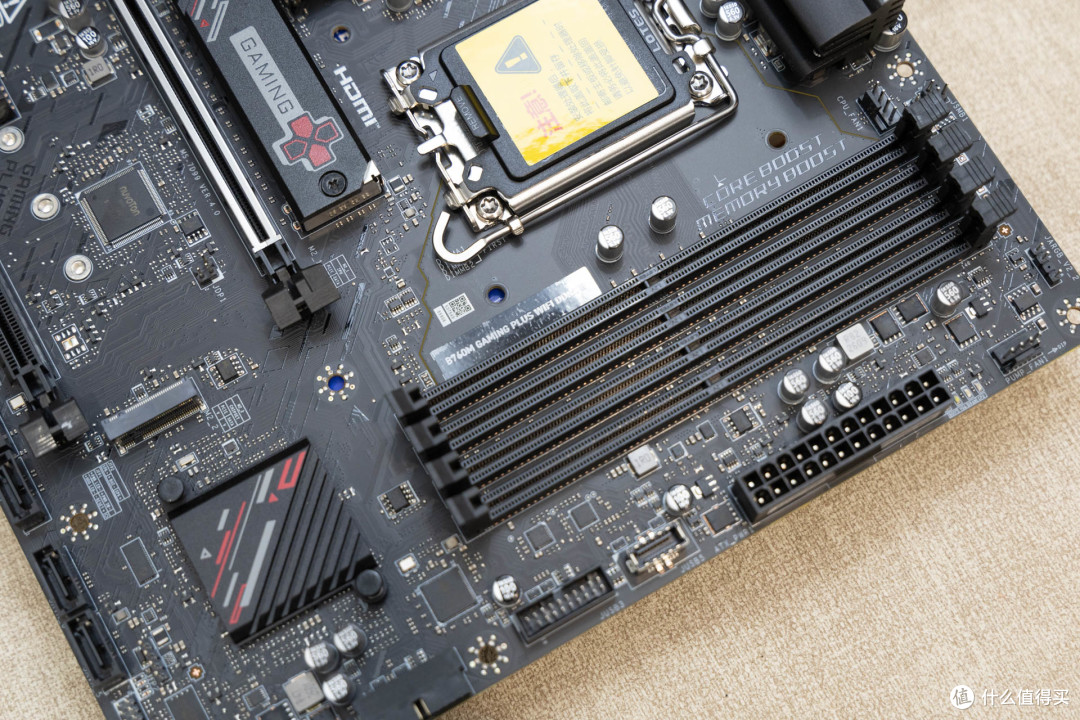

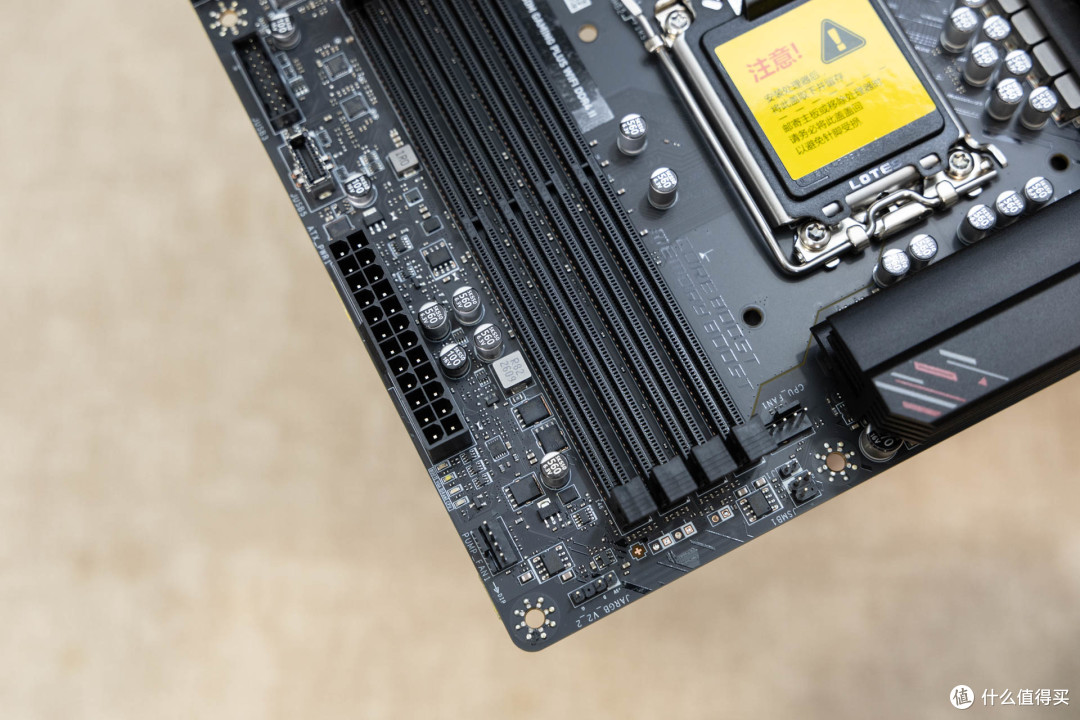

内存方面，这块主板提供了4 条DIMM插槽，支持双通道，配合Memory Boost加速引擎，OC频率最高可以达到5333+ MHz，单条最高支持32GB，最大容量128GB。

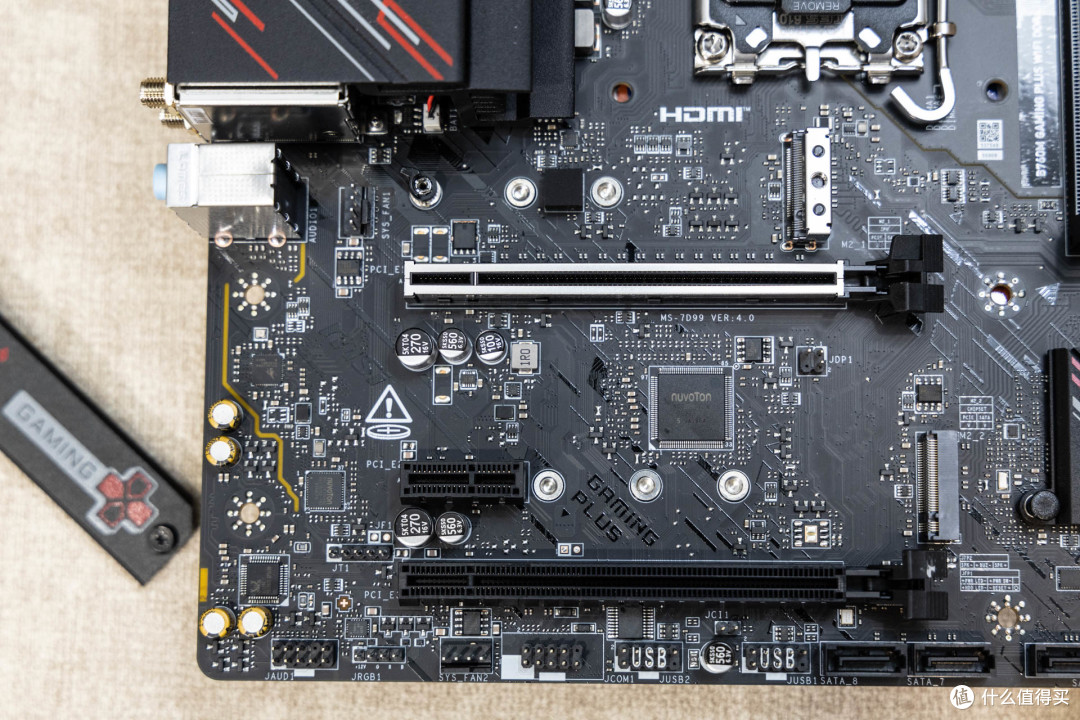

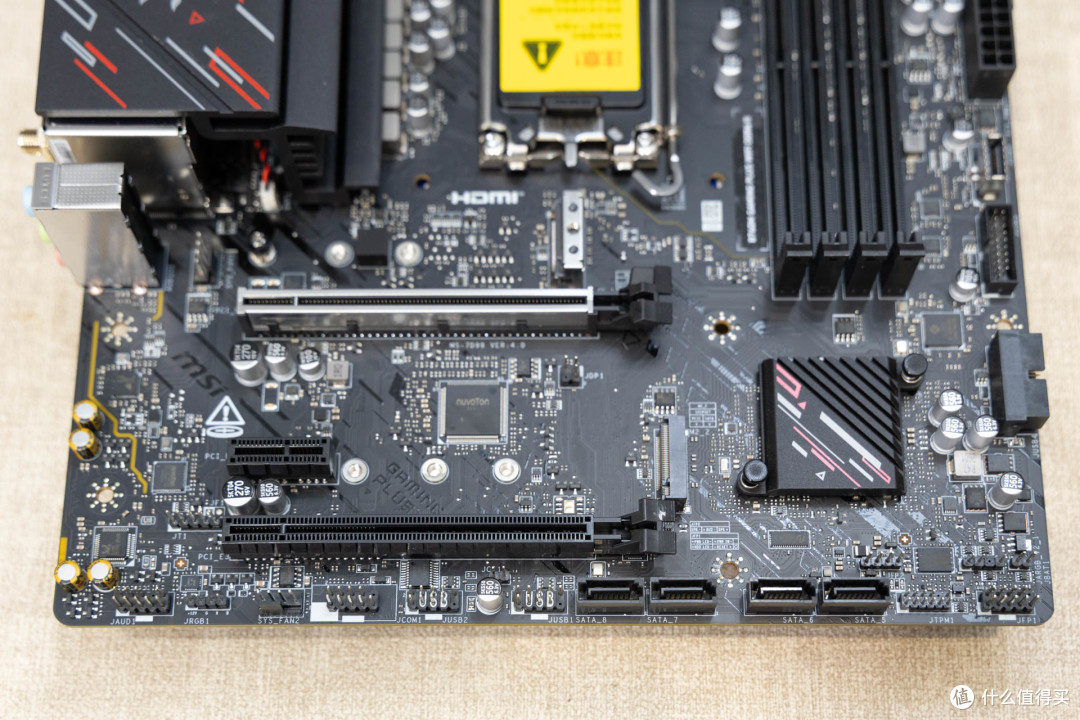

主板提供了2 个 PCIe x16 长插槽 和 1 个 PCIe x1 短插槽。

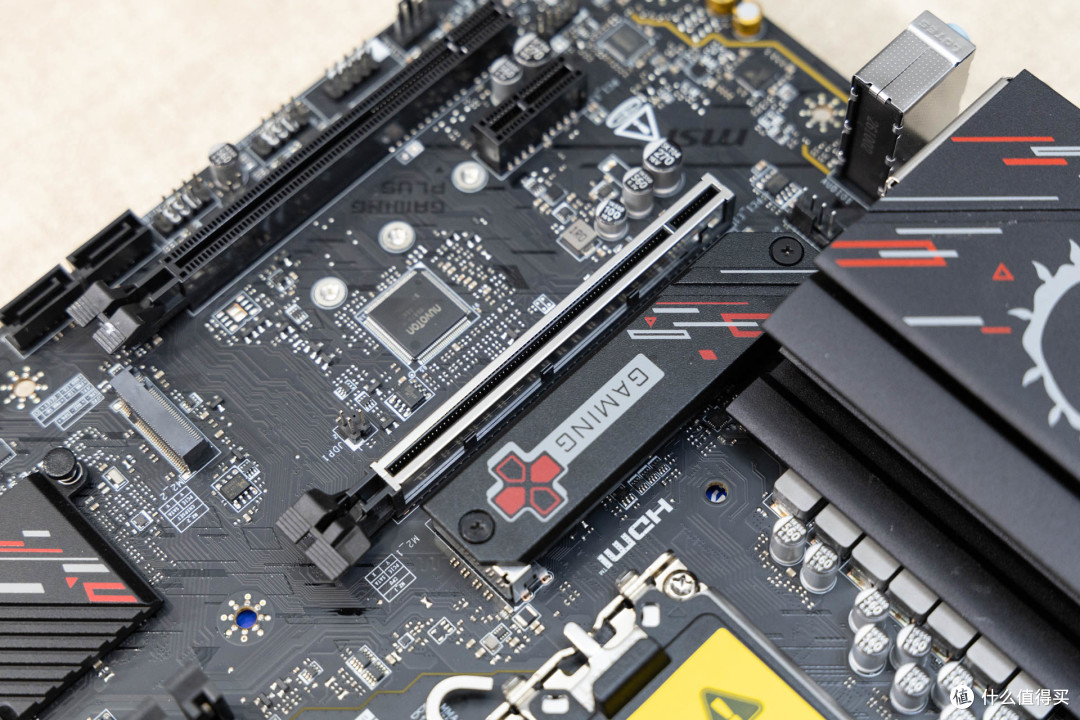

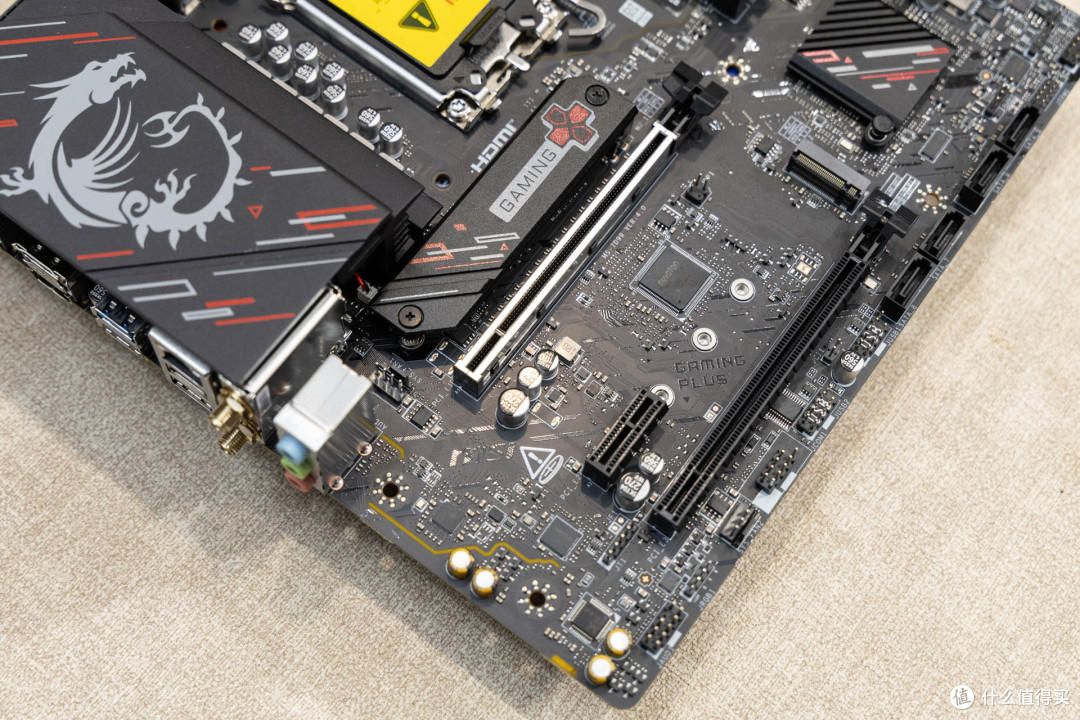

最靠近CPU的PCIe插槽为CPU直出，PCIe4.0 x16规格，并使用Steel Armor钢铁装甲加固，可以有效避免大型显卡变形。

微星B760M GAMING PLUS WIFI DDR4 II主板一共提供了2个M.2插槽，主M.2覆盖了冰霜散热铠甲。2个M.2插槽均为PCIe4.0 x4规格，最靠近CPU的M.2插槽为CPU直出通道。

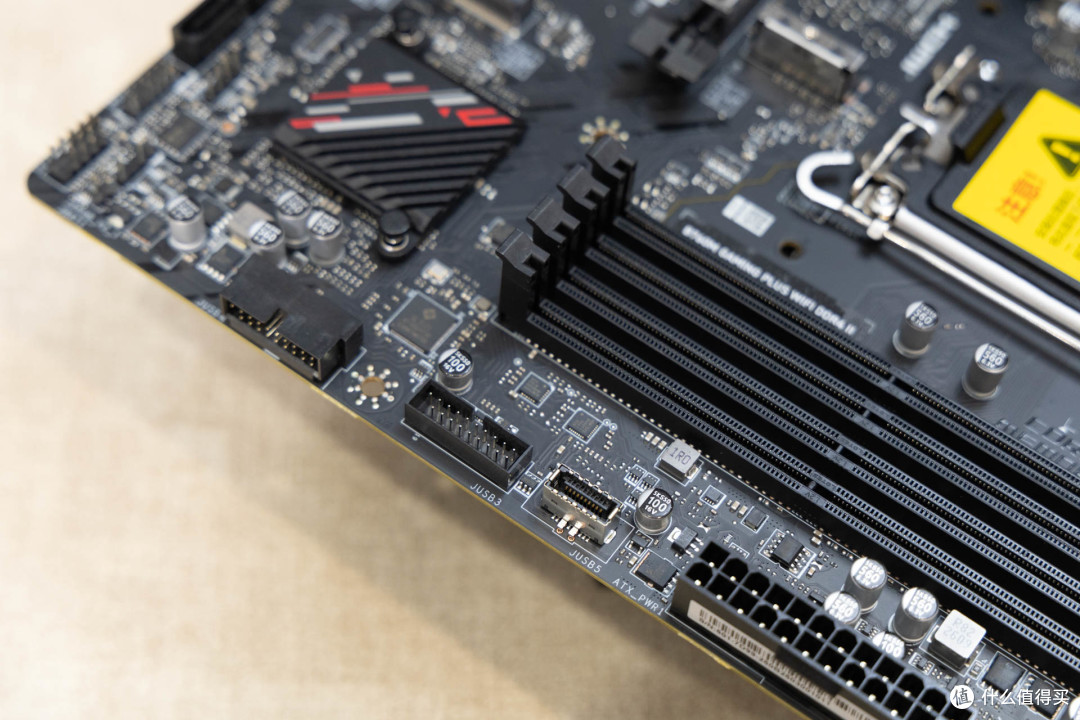

主板的顶部右侧预留了2组4Pin接口和1组3Pin 5v ARGB接口。其中水泵接口采用了单独设置在最外侧，CPU FAN的位置更接近CPU插槽，不管玩家采用水冷还是风冷方案都非常友好。在24PIN供电接口的右边，还预留了EZ Debug LED模块，4灯布局，玩家可以通过它快速找到故障问题。

主板前置Type‑C为USB 3.2 Gen1规格，并提供了2组标准USB A插座，2个插座一正一侧布局，便于玩家装机走线，非常人性化。

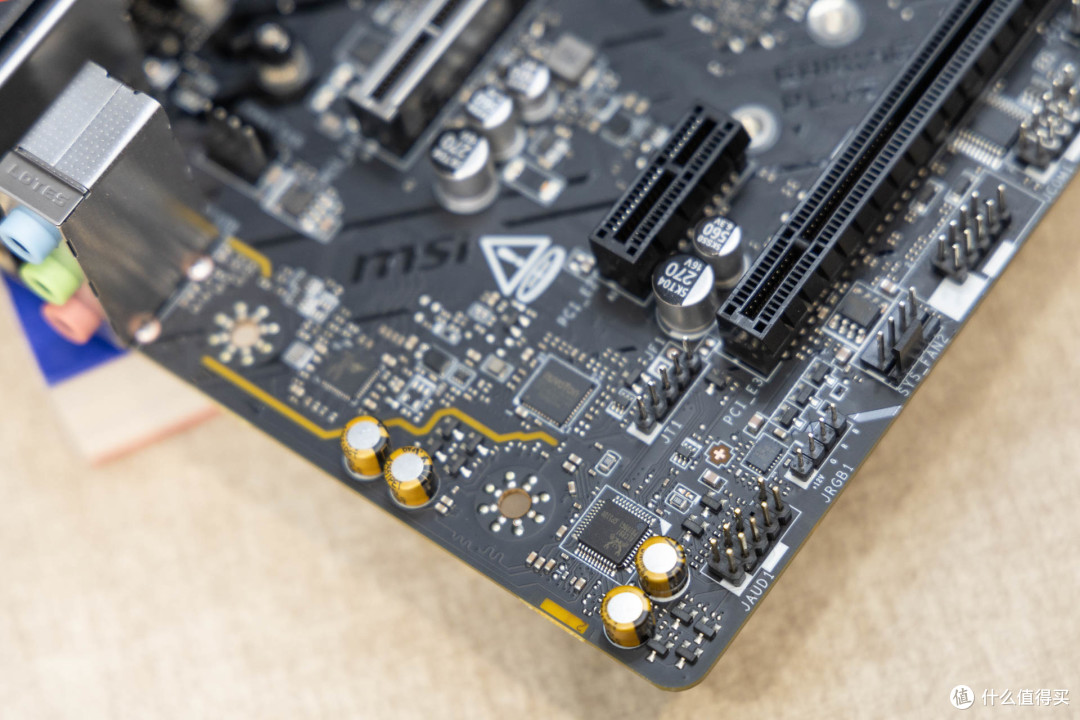

微星B760M GAMING PLUS WIFI DDR4 II主板支持MSI Audio Boost，可以提供7.1 声道 HD 高清音频。声卡芯片用的是小螃蟹Realtek ALC897，音频走线做分割隔离地处理，并搭配独立音频电容，减少了数字电路串扰干扰，可以避免出现电流底噪、爆音。

主板底部的提供了4个SATA III接口，支持RAID 0 / RAID1 / RAID5 / RAID10硬盘阵列。

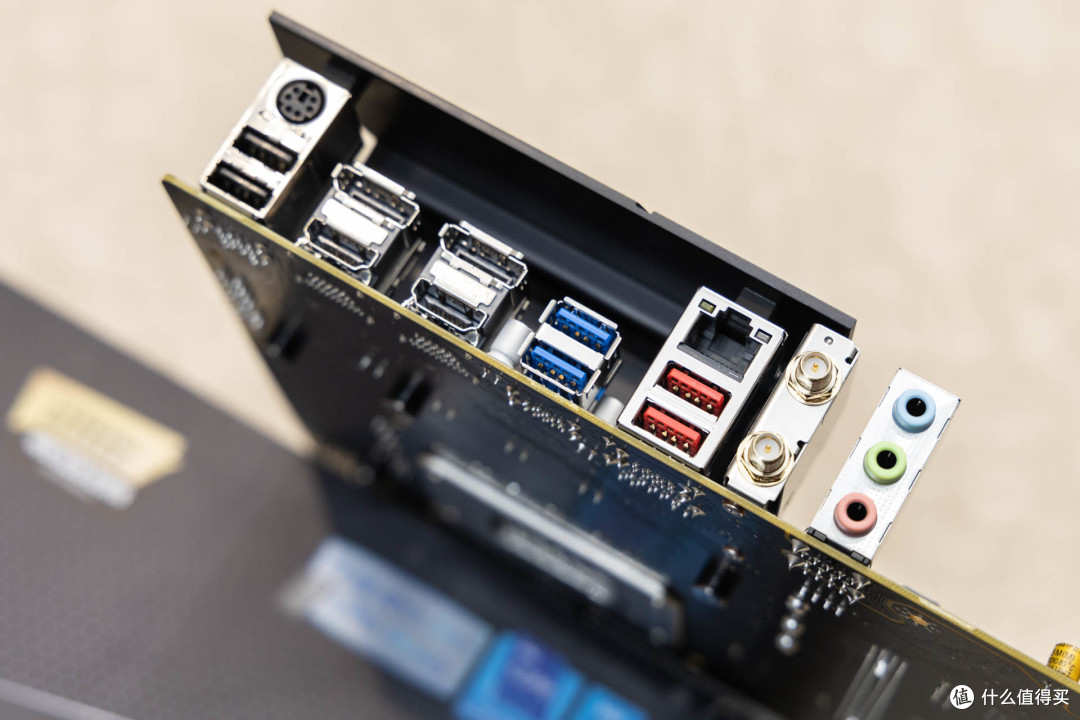

这块主板的IO面板没有采用一体的预装设计，但是接口数量非常丰富。提供了2个HDMI 2.1和2个DP 1.4，2个USB 10Gbps Type-A、2个USB 5Gbps Type-A以及2个USB 2.0，并保留了PS/2接口。网络方面提供了2.5GbE有线+Wi-Fi 6E无线方案，并支持蓝牙 5.3，最后还提供了一组高清音频接口。

装机体验

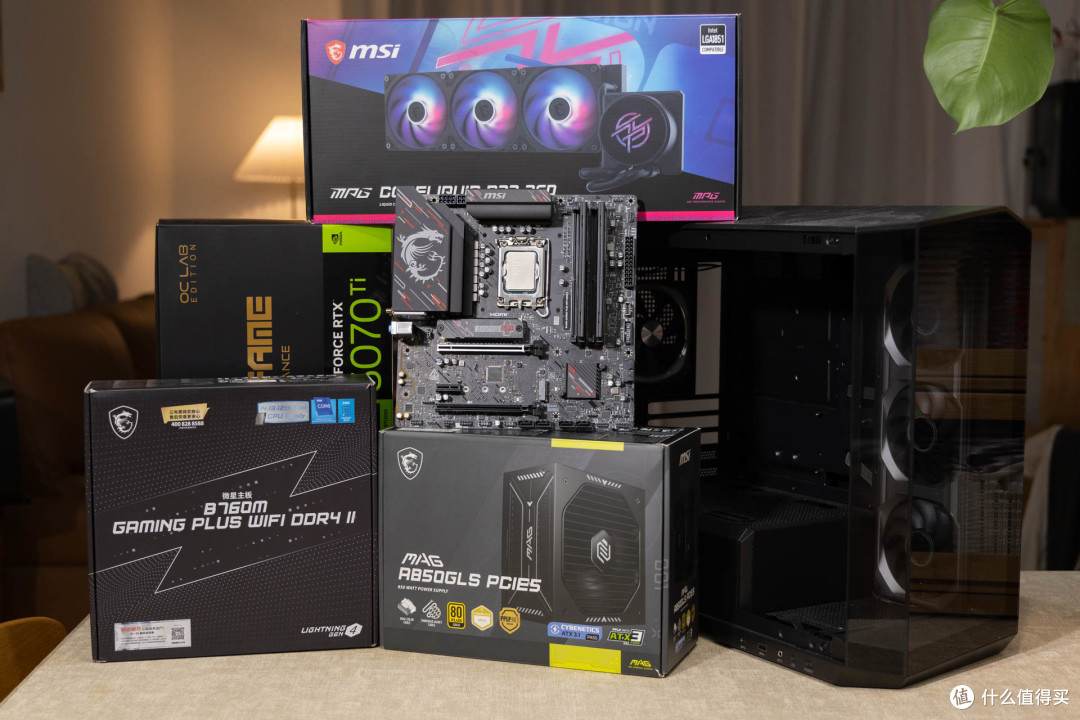

这次装机使用了微星B760M GAMING PLUS WIFI DDR4 II，可以把更多的预算加到显卡上，这里配置的是影驰5070Ti HOF。电源使用的是MAG A850GLS PCIE5，MPG CORELIQUID P22 360水冷，机箱使用的是微星MAG PANO 131L PZ。

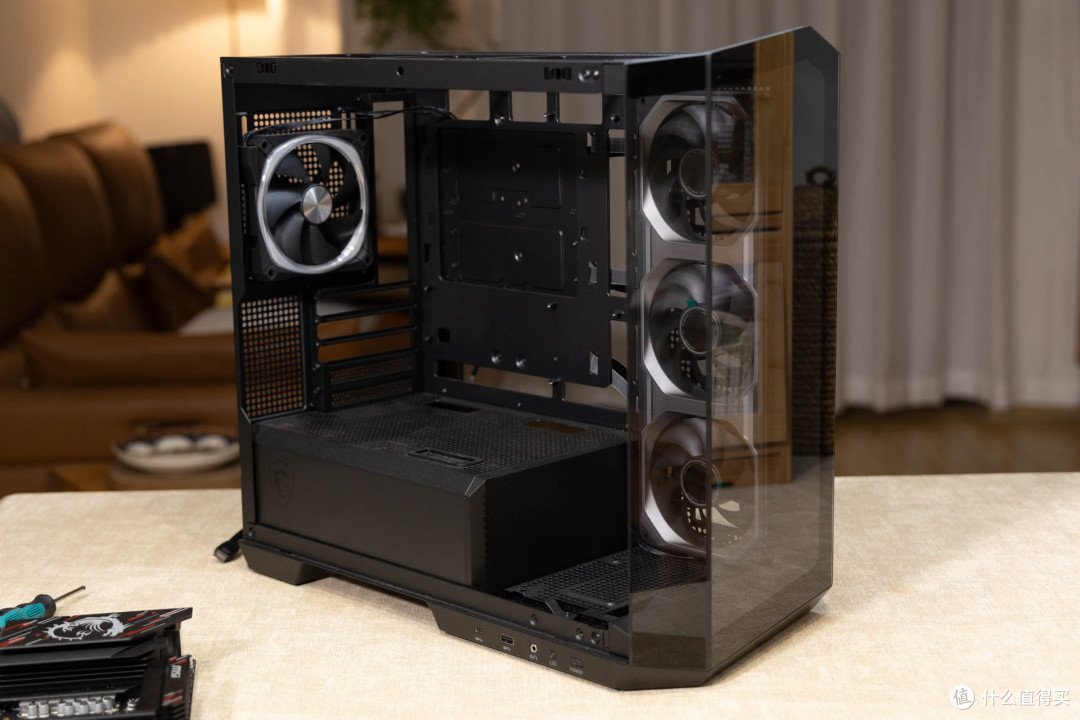

微星MAG PANO 131L PZ的结构属于紧凑型中塔机箱，无边框海景房设计让它的颜值十分出色，也更适合摆放在桌面使用。机箱的IO面板设置在了电源仓的左侧，提供了2个USB，1个TYPE-C，一个3.5mm，一个reset键和一个电源键。

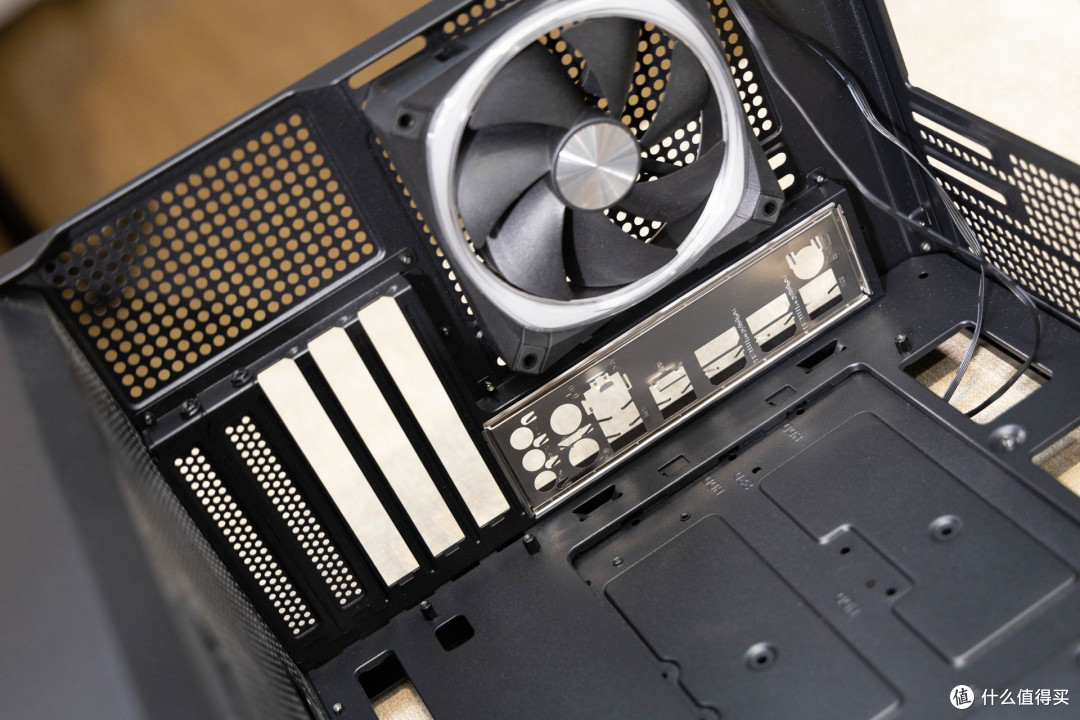

机箱下置独立电源仓，机箱内部空间非常宽裕。侧面板和前面面板均支持免螺丝快拆设计，可以很方便的进行拆装。这里提醒大家记得第一时间，先把IO挡板安装到位。

这款机箱预留了充足的走线槽，主板安装后，可以很方便的连接各种线束。

微星B760M GAMING PLUS WIFI DDR4 II原生支持12/13/14 代酷睿全系列处理器，这里我配置的是14700KF。

英特尔 ® 酷睿™ i7 处理器 14700KF，拥有8个大核，12个能效核，一共20 核 28 线程，基础频率3.4 GHz，最大睿频5.6 GHz，可以同时兼顾游戏和生产力双修。

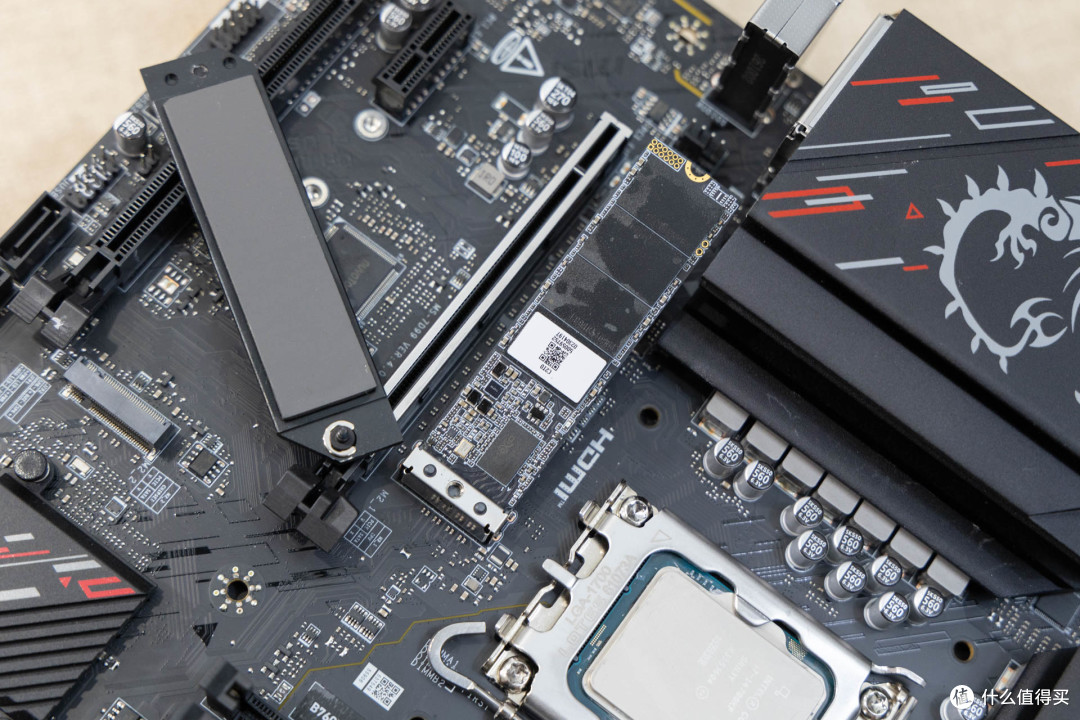

固态硬盘这里，主板的第一根M.2是CPU 直连 PCIe4.0 x4规格，长时间连续写入的温度一般也就60-70℃，自带的冰霜散热装甲足以应对。

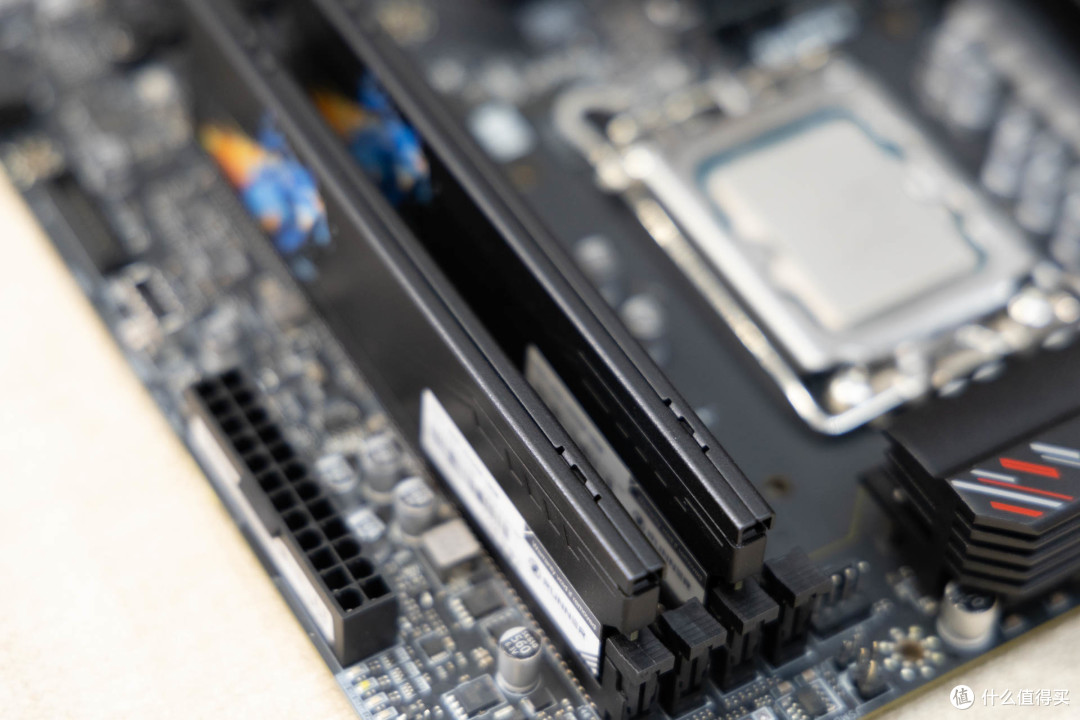

内存方面，我使用的Runner奔跑者的DDR4 16G*2套装，出厂原生3600频率。

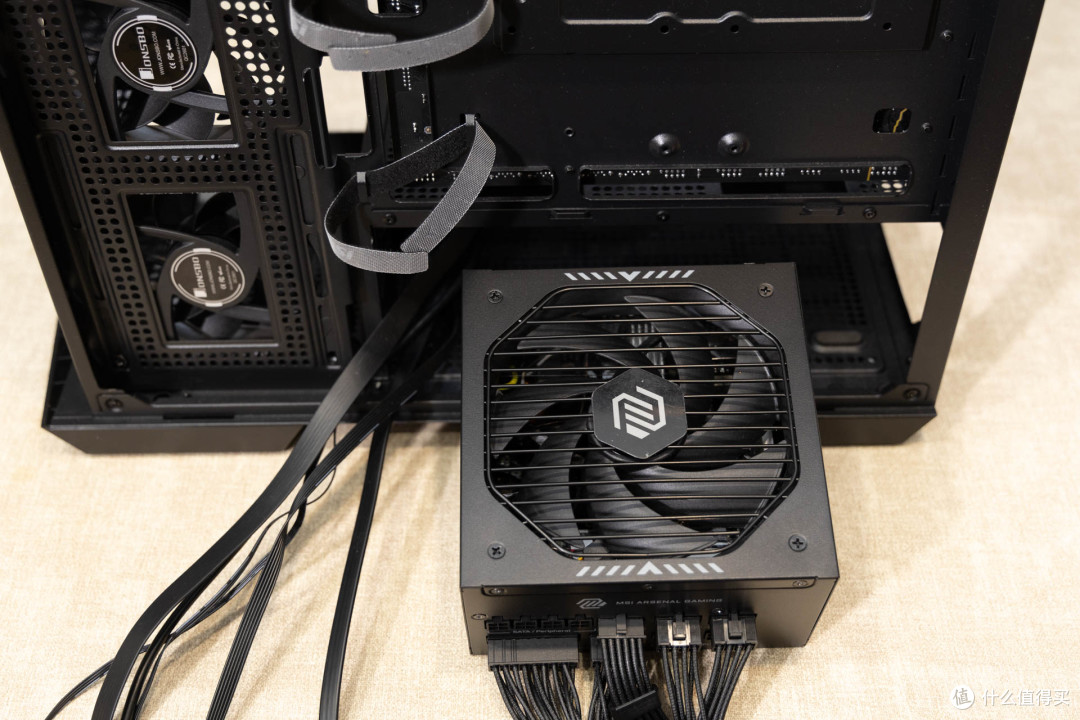

电源方面，这次使用的是MAG A850GLS PCIE5电源，拥有80PLUS 金牌，支持 ATX 3.1 和 PCIe 5.1。原生12V-2x6 连接器和双色电缆，支持RTX 50系列等高端显卡，单口最高输出 600W，可承受 2 倍整机功耗与 3 倍显卡功耗的瞬时峰值。

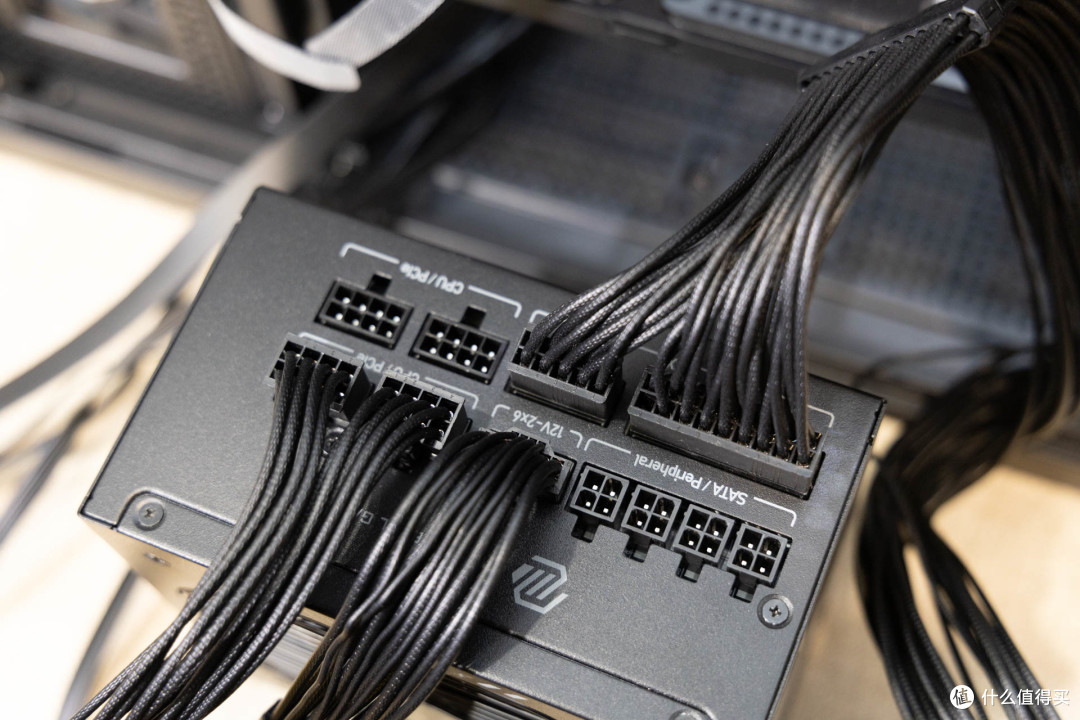

电源采用全组模设计，所有接口分组排列，并带有防呆口设计，使用非常便利。

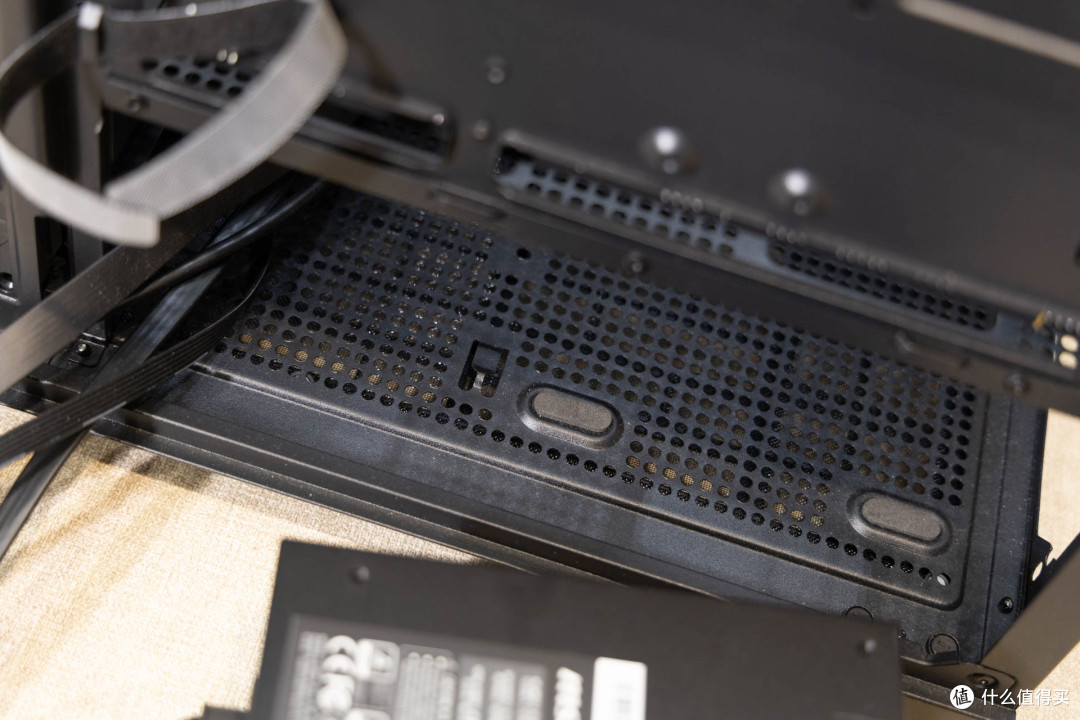

微星MAG PANO 131L PZ机箱的电源仓带有防震硅胶脚垫，安装电源时无需担心划伤，使用时也能过滤微小震动，减少噪音。

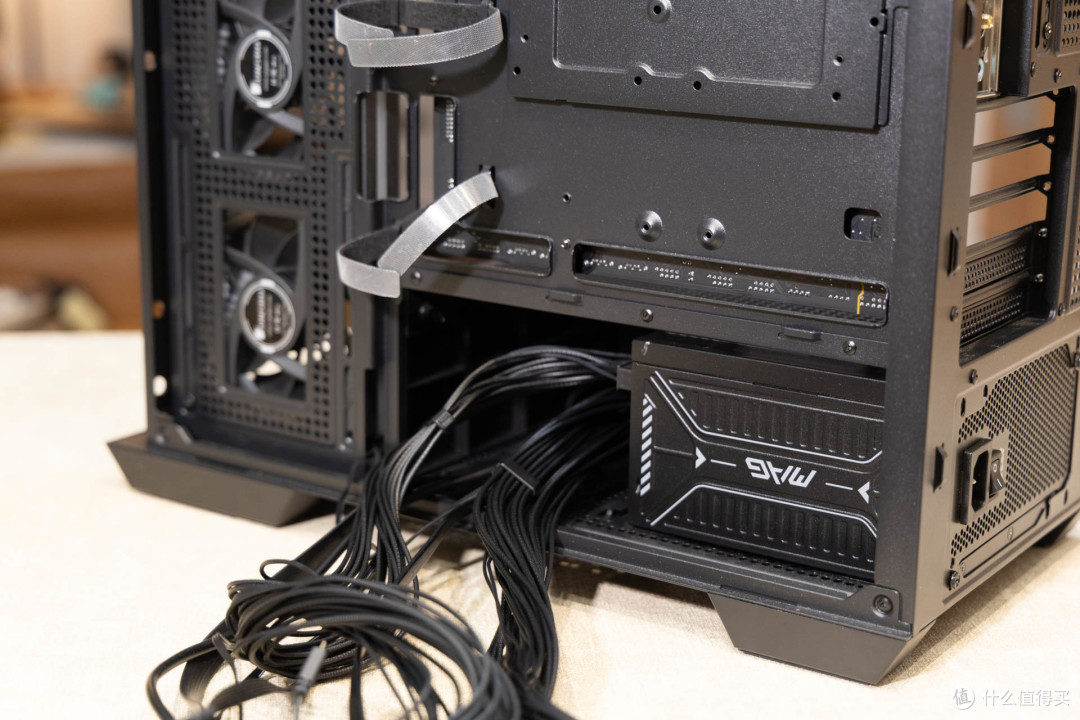

MAG A850GLS PCIE5电源的长度仅为15cm，安装后，机箱电源仓内部预留了充足空间，给玩家收纳线束。

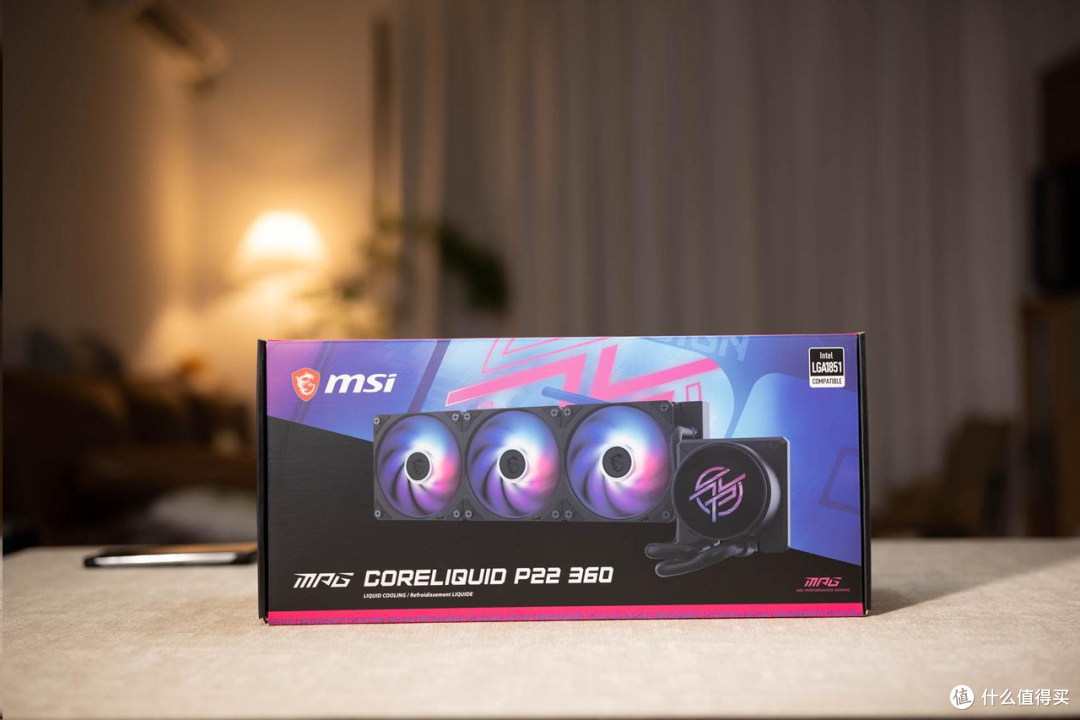

水冷方面，这次使用的是微星MPG CORELIQUID P22 360一体式水冷散热器，大厂的做工加上5 年质保和漏液全赔，让我放心入手。

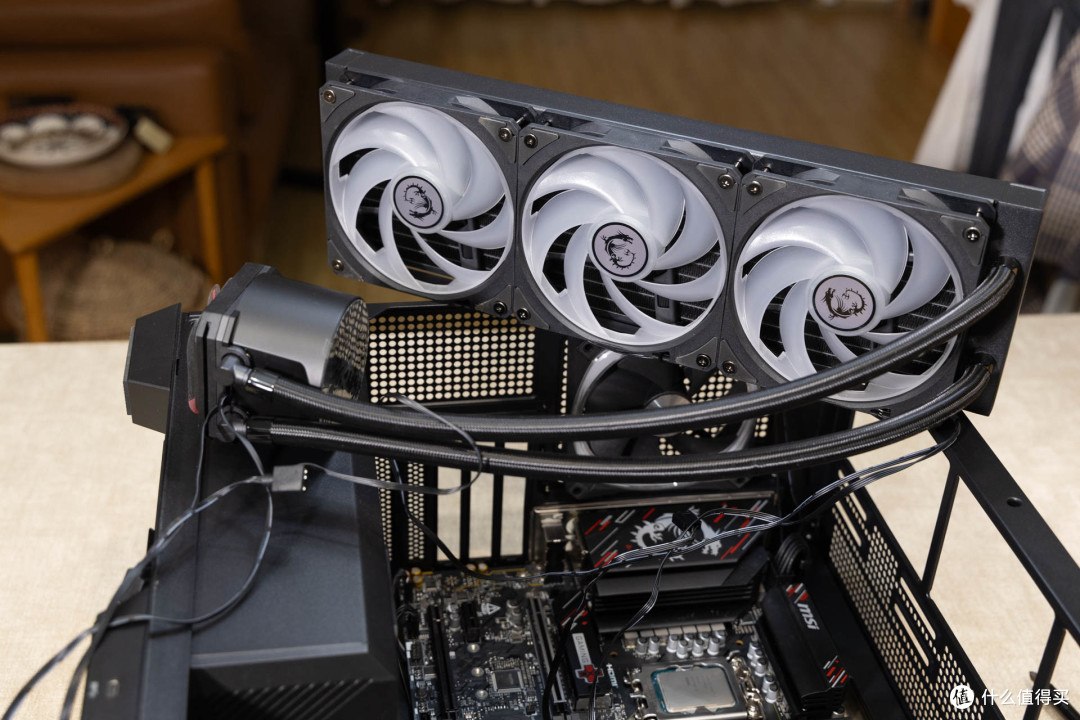

这款水冷配置了12组加宽水道与20FPI高密度散热排结构能在同为27mm厚度的前提下，提升25%水流量，散热表现非常强悍，能压制住旗舰级处理器。搭载微星CycloBlade7 环刃7静音风扇，出厂时已经预装在能排上，3x12cm三联排结构，5V ARGB幻彩灯效，性能与颜值双在线。

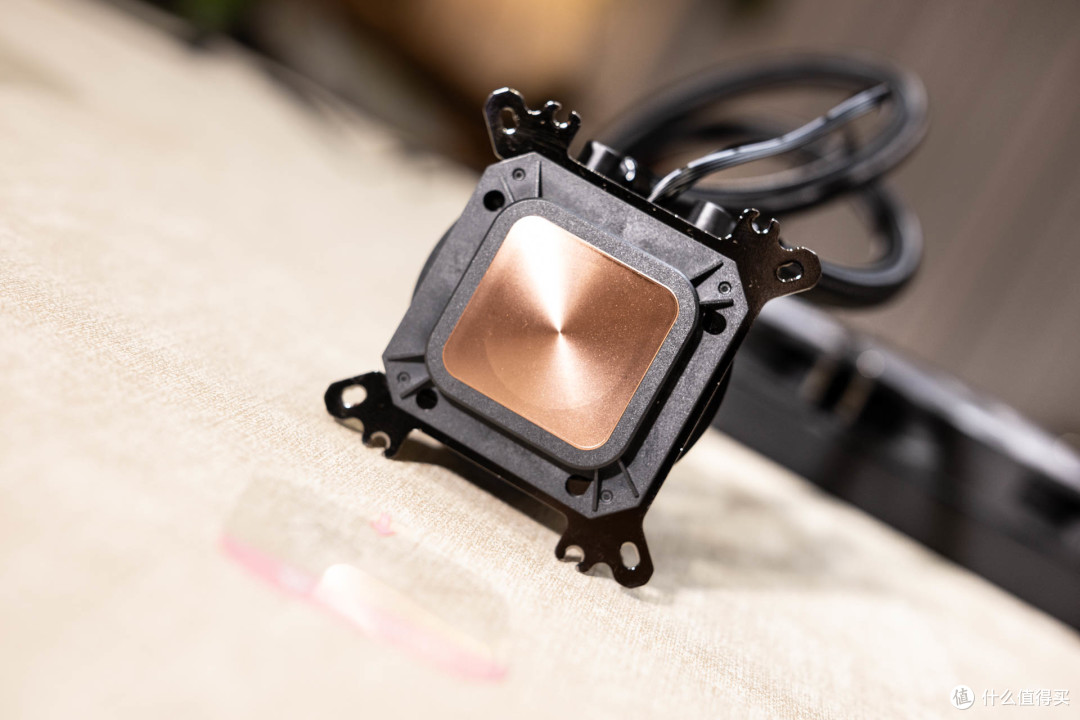

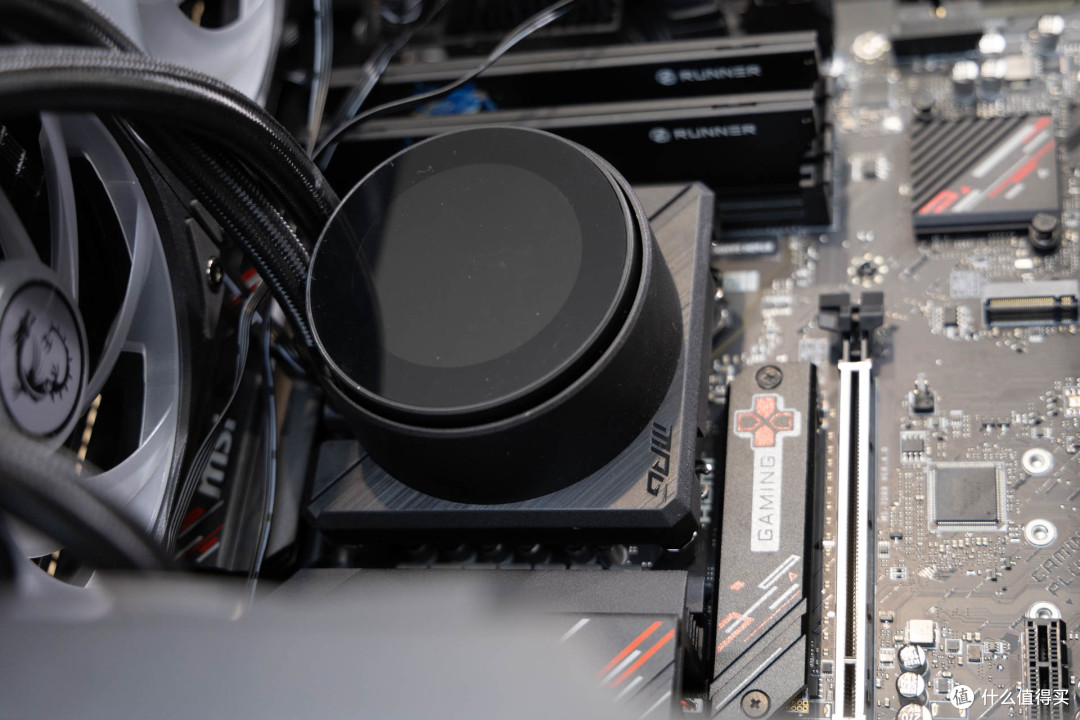

微星MPG CORELIQUID P22 360的水冷头底部采用新一代无螺丝的全铜底座设计，能提供更好的密闭性，防止螺丝导致的冷头渗漏情况发生。导热性能上配备有0.1mm精密微水道设计，有效吸收CPU热量，与高性能水泵协搭配后能起到迅速散热，能轻松覆盖旗舰级CPU，导热效能更高。

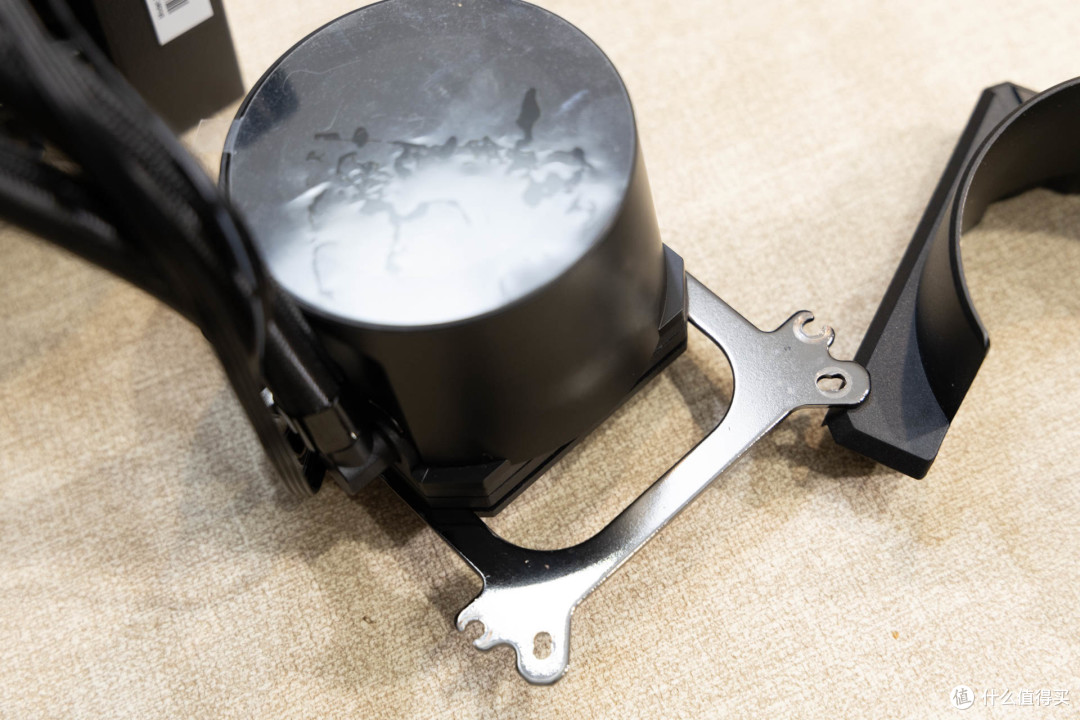

官方配置了复合金属支架，插入安装非常便利，可以同时兼顾AMD和INTEL双平台使用，完美支持LGA1700平台。

2.1 英寸圆形 IPS冷头屏幕，通过官方的EZ‑DISPLAY 软件可自定义 GIF、硬件监控，最大亮度300nit，屏幕整体素质相当优秀。原厂还配置了磁吸式冷头遮罩，进一步提升了主板正面的一体化表现。

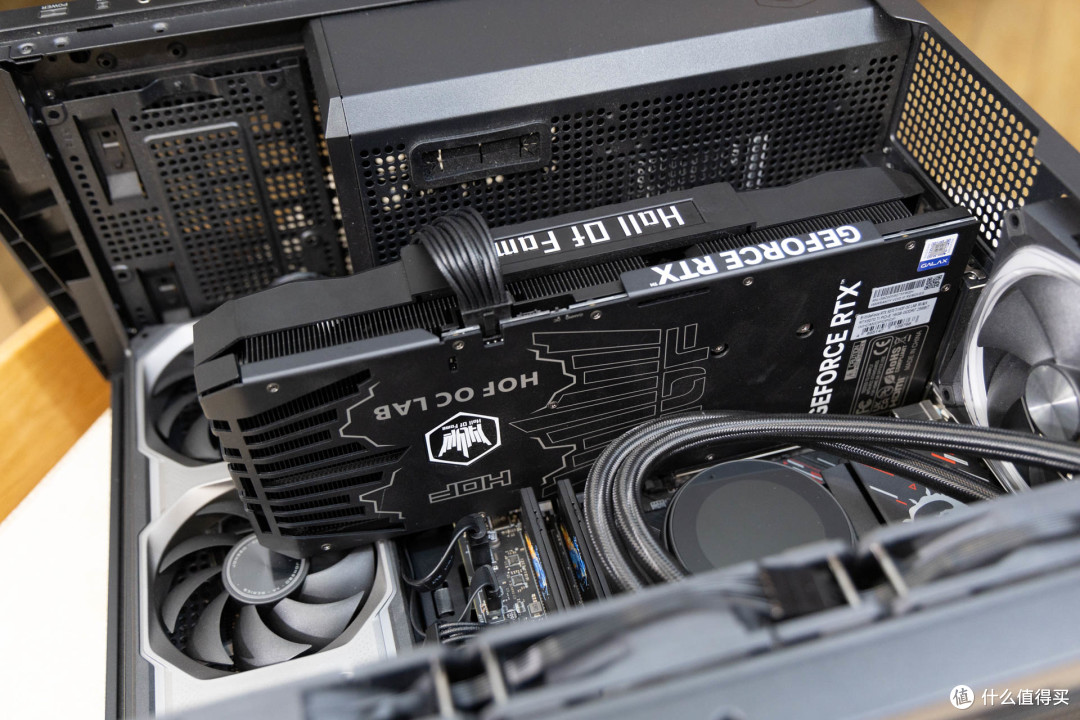

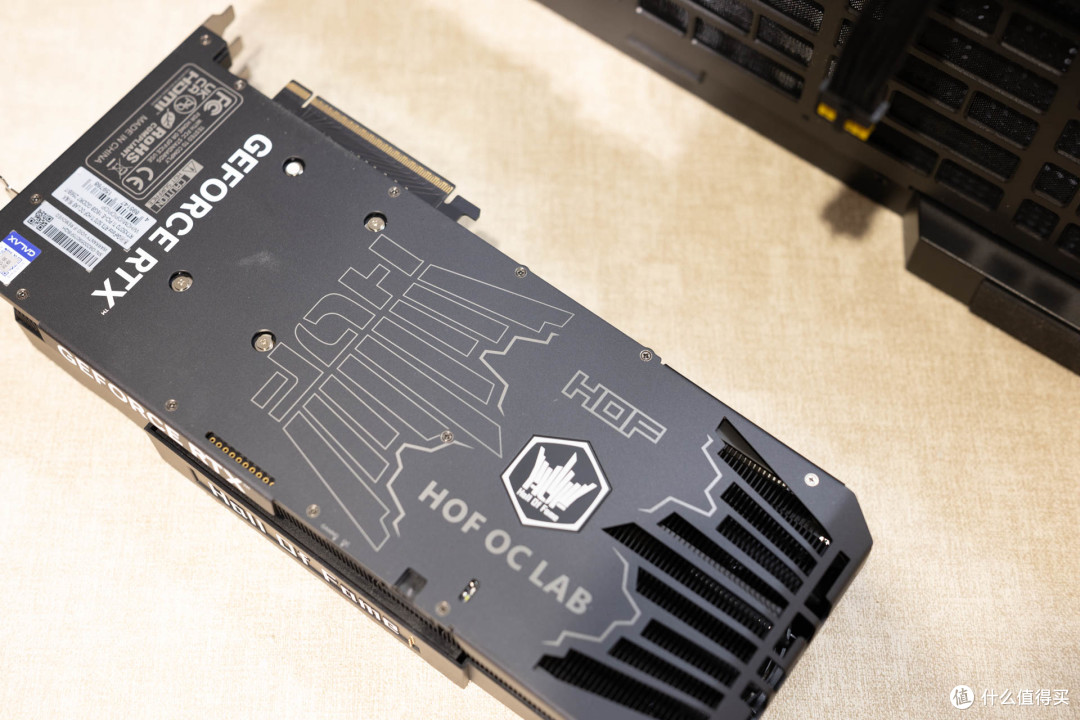

显卡方面，这次搭配的是影驰RTX 5070 Ti HOF OC LAB 黑魂X，也就是大家熟悉的旗舰，大名鼎鼎的名人堂。

这块显卡的具体尺寸为349.4×160×60mm，12 层OC PCB，14+6+6 共 26相豪华供电。内置旗舰级散热模块，包括8 热管 + 均热板的组合，压制 350W无压力，重量达到了1.88公斤。

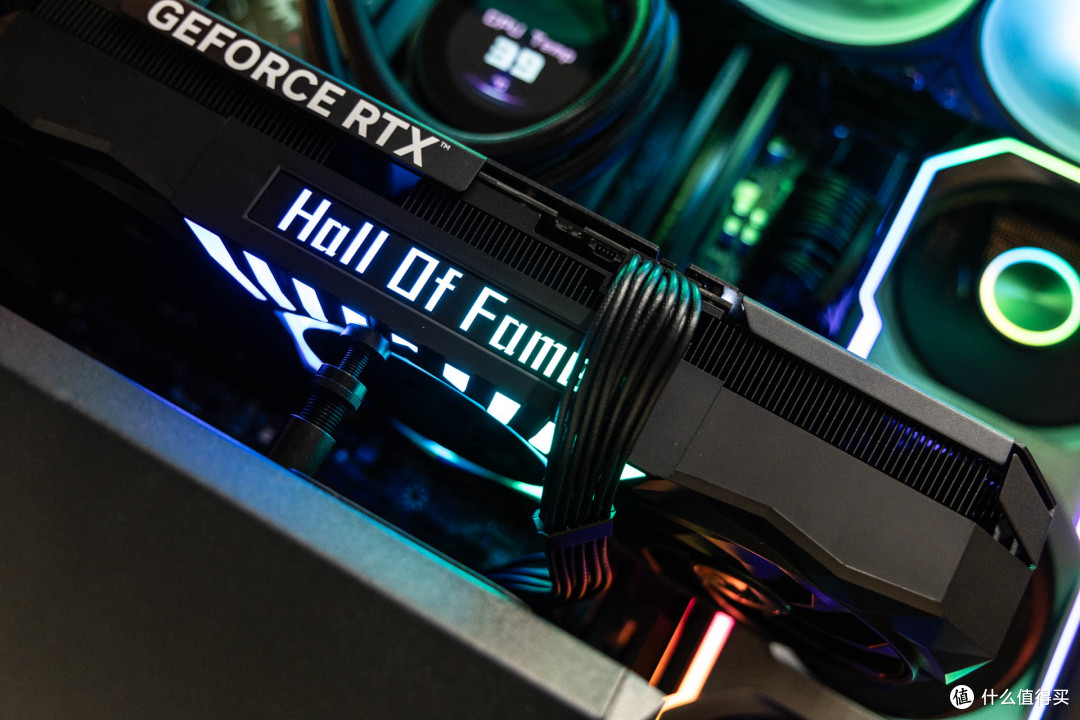

这款显卡采用3槽设计，表面采用了烤漆工艺，质感纯净。配置了标志性的可拆式磁吸皇冠灯件，支持ARGB神光同步，信仰与可玩性都拉满。主动散热部分由2×102mm+92mm共3把霜环风扇组成，三折大扇叶结合环形链结构，可优化气流导向，有效降低核心温度，并支持风扇智能启停技术，低于60度以下停转。

这块显卡配置了双BIOS，Gaming 模式下，核心频率2512MHz，功耗墙 300W。OC 模式下，核心频率加速到了2640MHz，功耗墙拉到 350W。所以显卡PCI挡片位置，影驰给玩家具备了Hyper‑Boost 按键，按下后GPU风扇会全速运转，瞬间拉满散热效能。

显卡使用12V‑2×6接口，这里搭配MAG A850GLS PCIE5电源的600W异色插头，可以直观判断电源线是否安装到位。

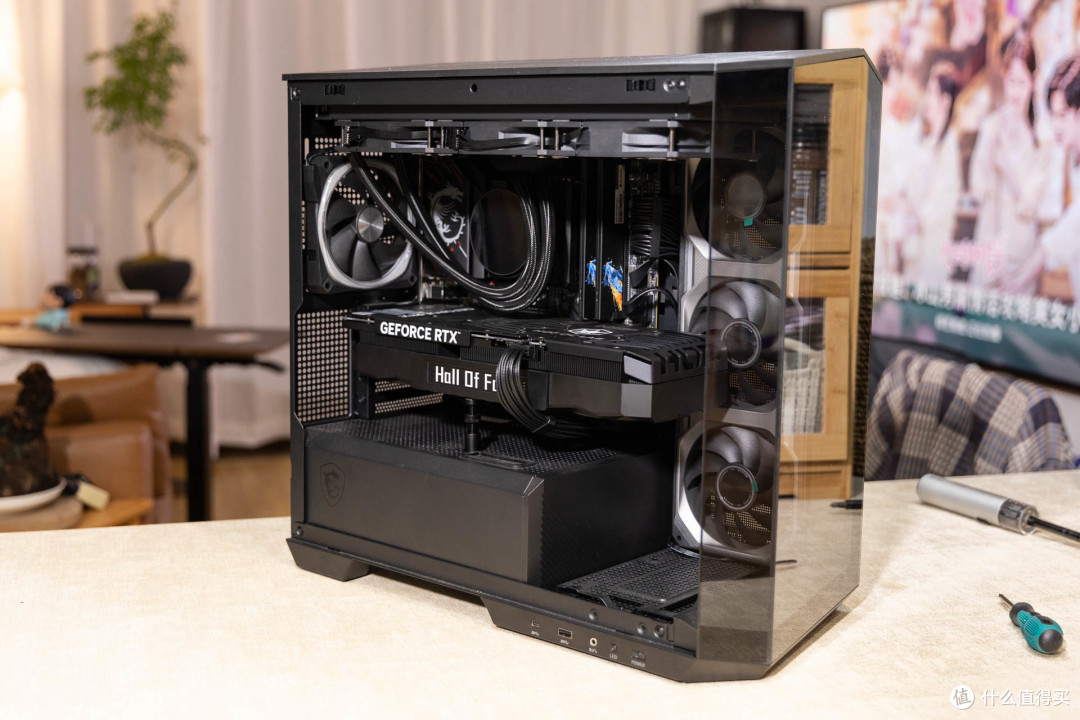

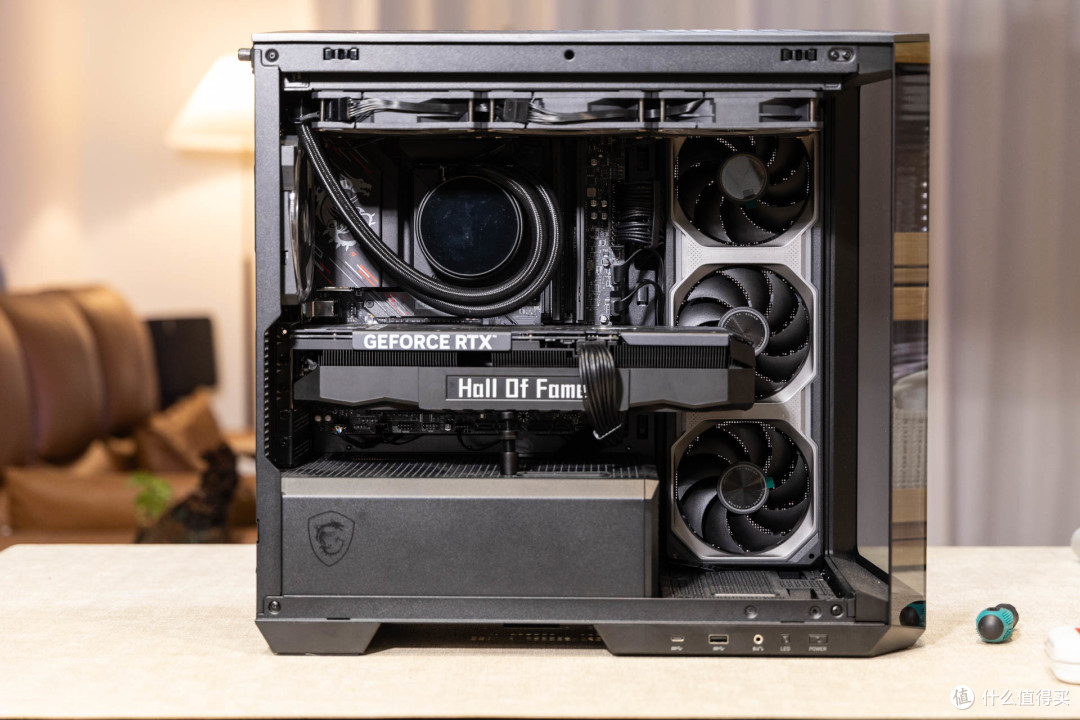

最终装机效果如上，整体黑色的质感沉稳低调。

使用体验

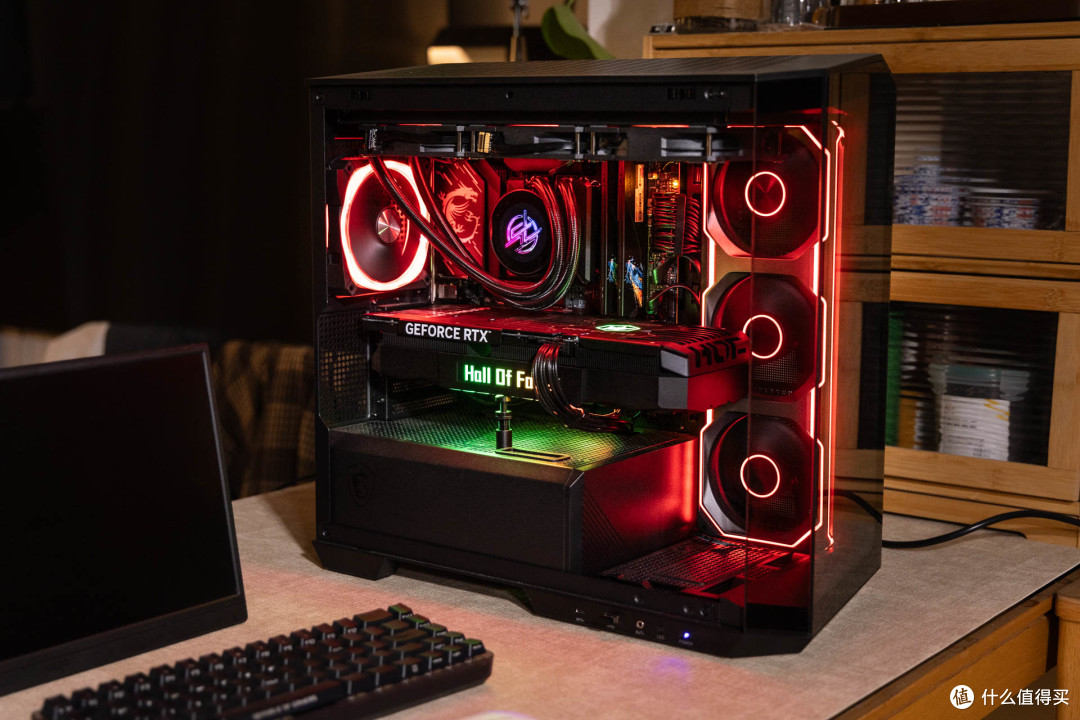

亮机表现如上，搭配微星MAG PANO 131L PZ的270度海景房布局，整机颜值还是非常出色的。14700KF在B760M GAMING PLUS WIFI DDR4 II上一次点亮，无需额外升级BIOS。

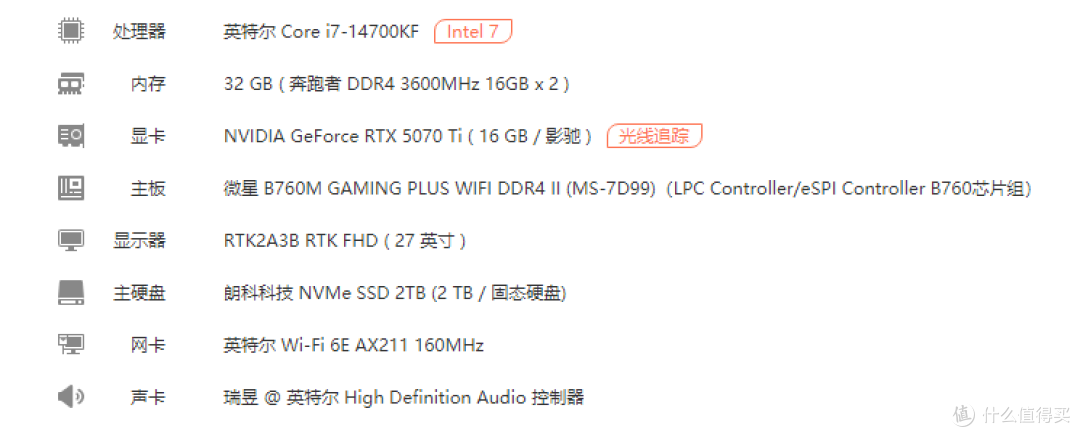

配置方面，这台主机使用了英特尔14700KF+影驰RTX 5070TI HOF名人堂的组合，不管是游戏还是生产力表现都能令人满意。

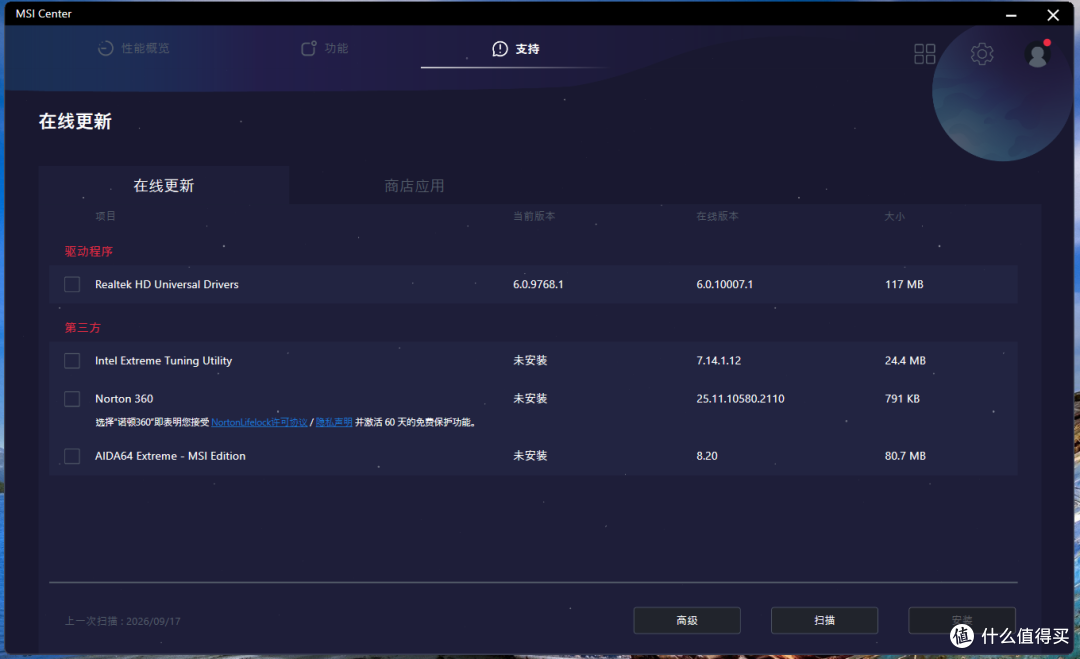

微星B760M GAMING PLUS WIFI DDR4 II首次开机会自动检索需要安装的软件和驱动，MSI CENTER这款软件也非常易用，玩家甚至可以在这里实现一键更新BIOS，非常人性化。

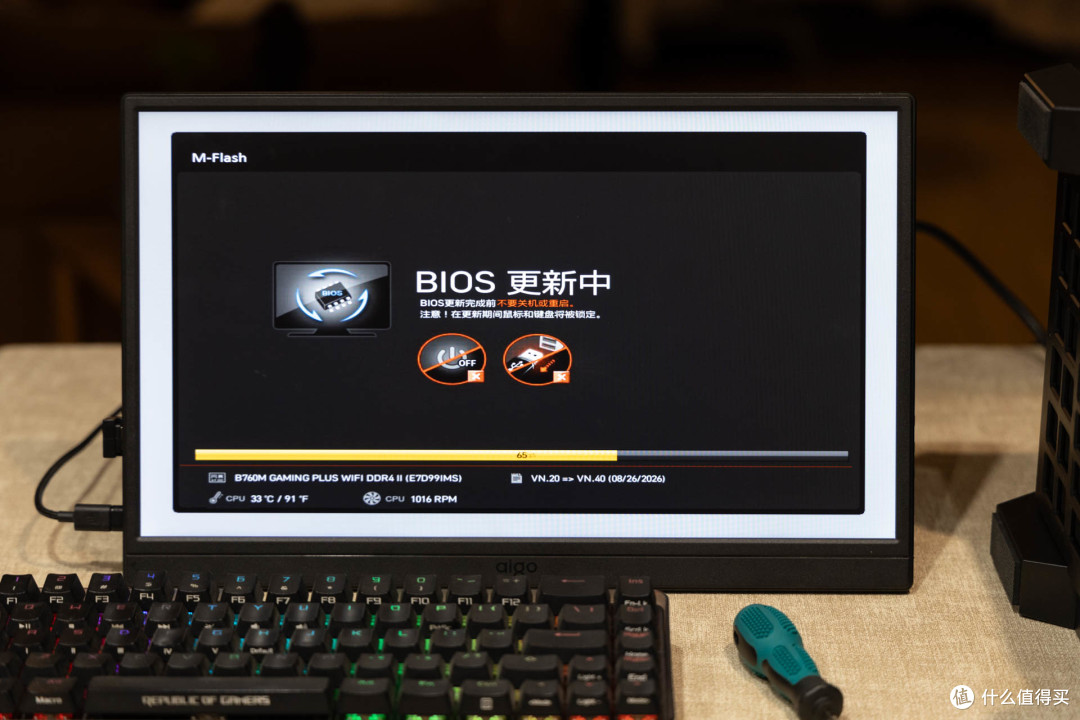

玩家甚至可以通过MSI CENTER这款软件来升级到最新的BIOS版本，点击升级后，只需要等待主机自动重启就可以完成刷机，整个过程是全自动完成的，无需干涉，新手也无需担忧。

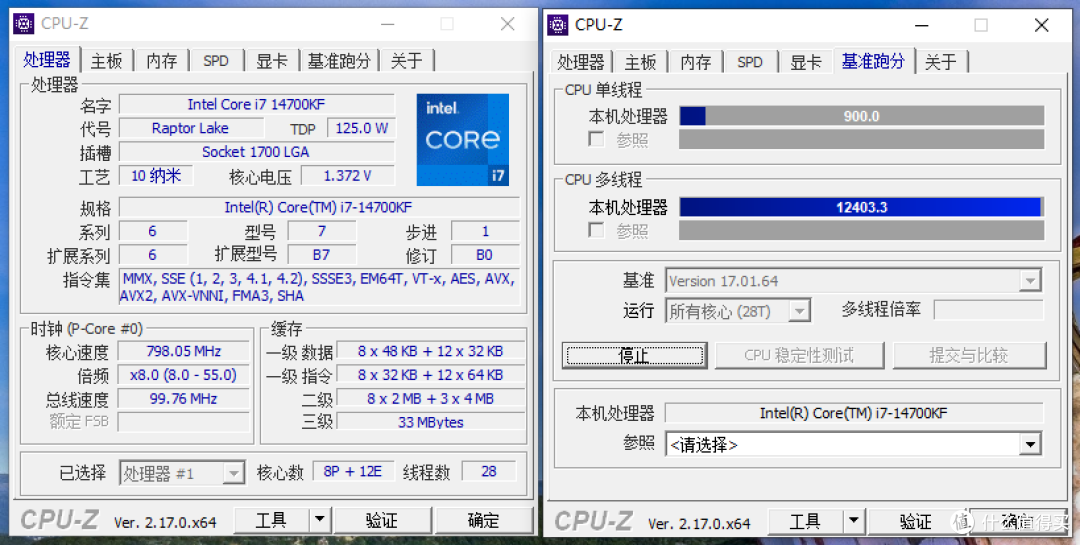

默认状态下，英特尔® 酷睿™I7 14700KF处理器的单核得分是900，多线程得分12403.3分，玩家可以进入主板BIOS对硬件进行优化。

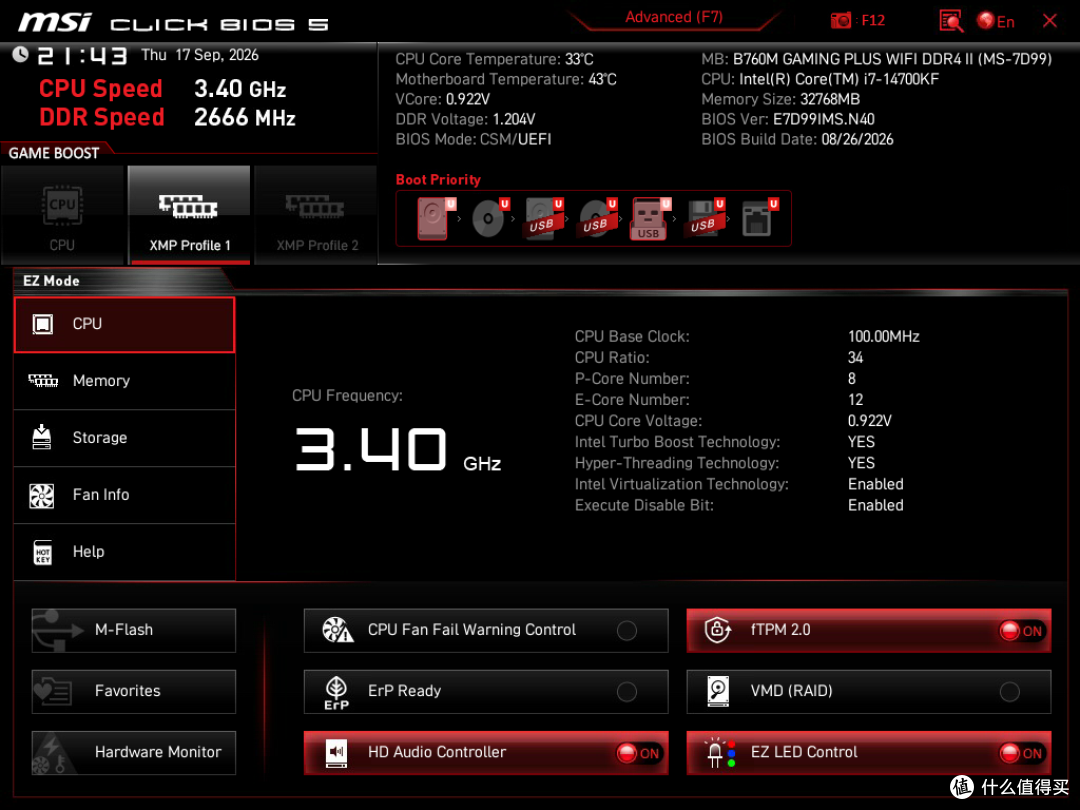

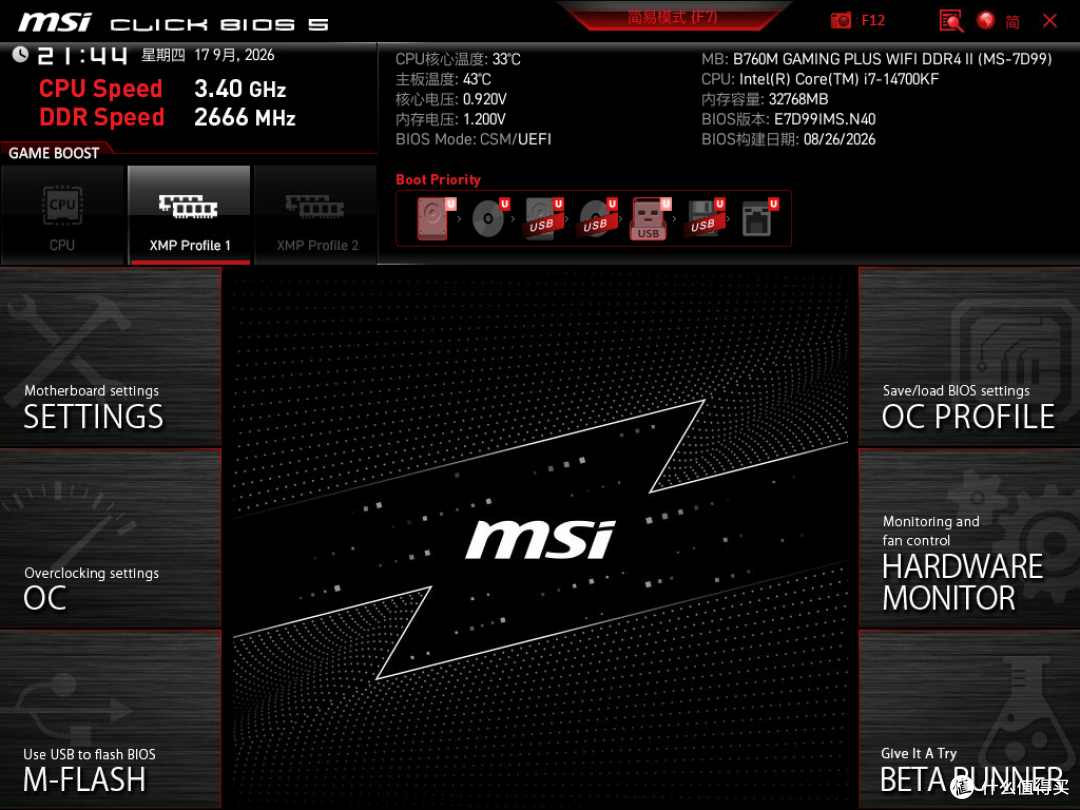

微星B760M GAMING PLUS WIFI DDR4 II设计布局非常成熟，能兼顾入门用户的易用性和高端玩家的专业性。布局和设计也非常的直观，新手也能轻松上手。

类似玩家们常用的CPU一键超频，内存一键超频都直接置顶，玩家点击鼠标就能快速设置，所见所得的布局非常人性化。

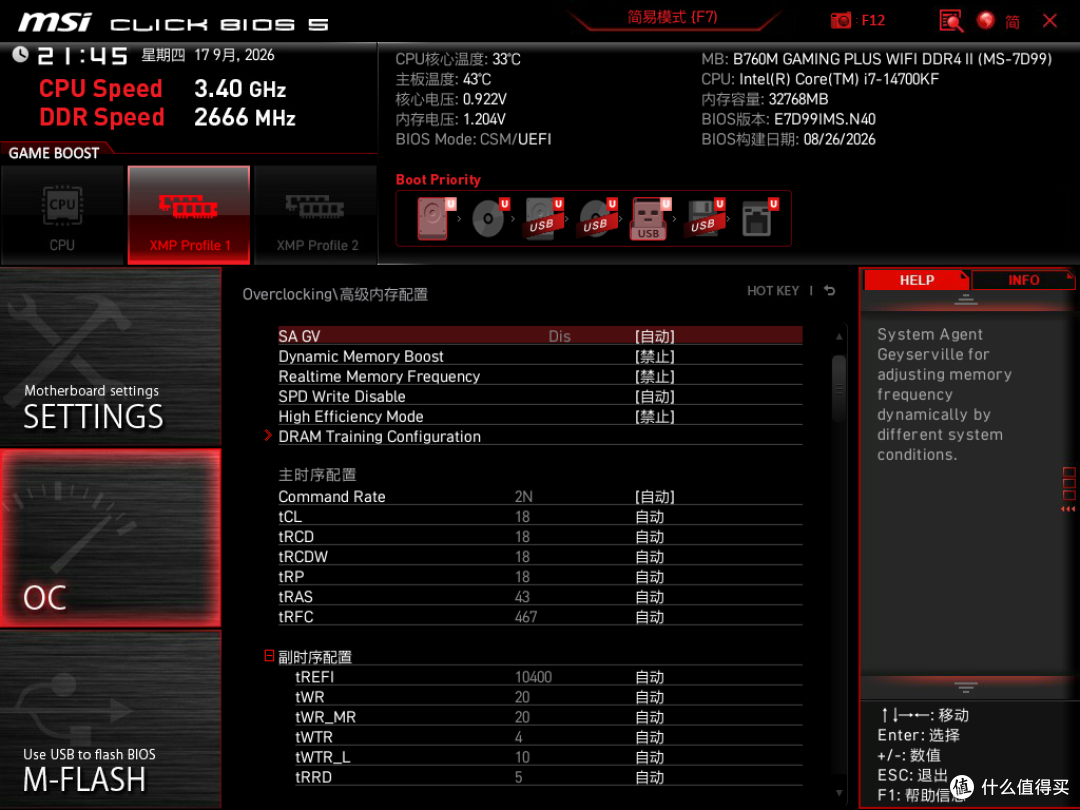

虽然B760芯片不支持CPU超频，但是玩家还是可以通过OFFSET功能对处理器进行减压控温。我这里还开启了XMP 3.0，并点亮了内存的High Efficiency Mode功能，能进一步降低内存延迟。

简单优化后，鲁大师评测的得分达到了241W。

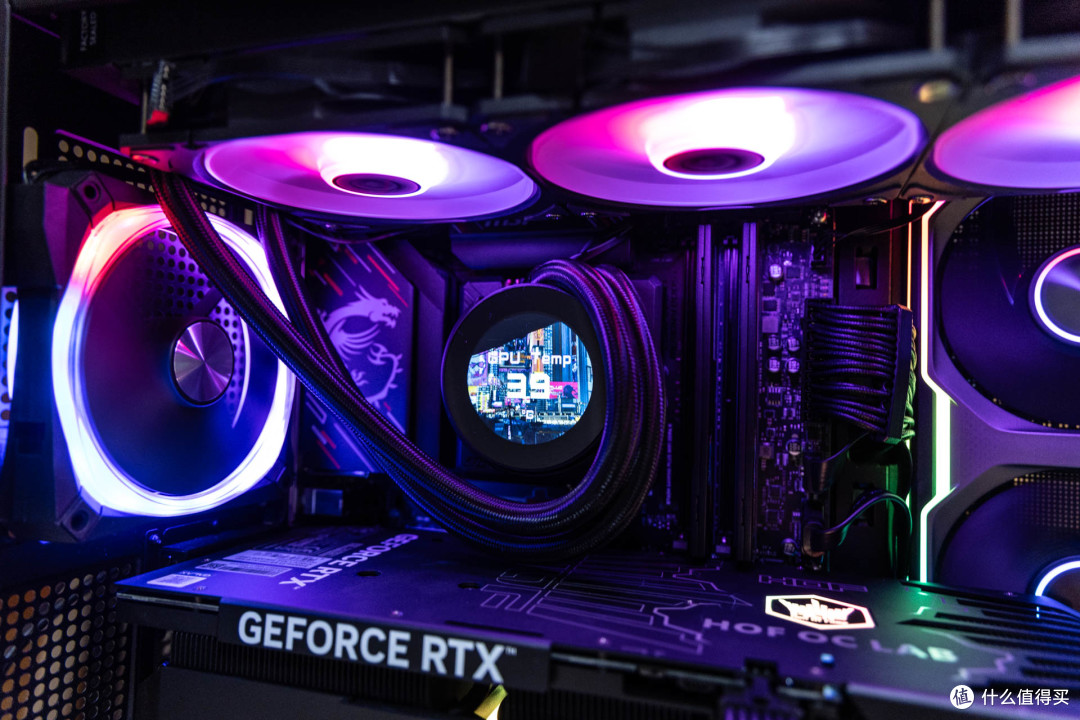

散热表现方面，待机模式下，14700KF在MPG CORELIQUID P22 360在压制下，温度仅为36℃。

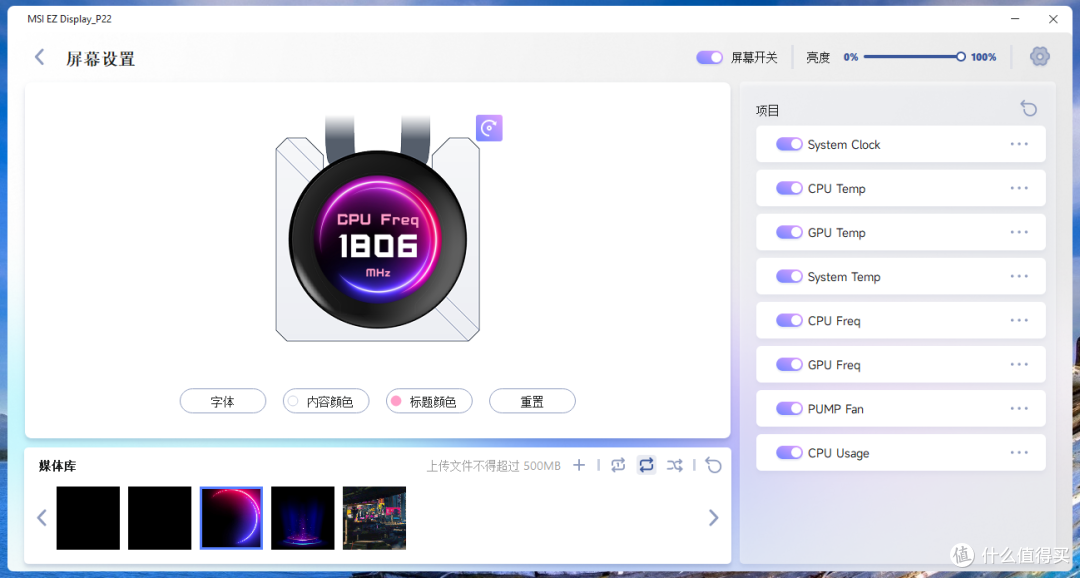

水冷的屏幕通过MSI EZ DISPLAY可以自由定制。

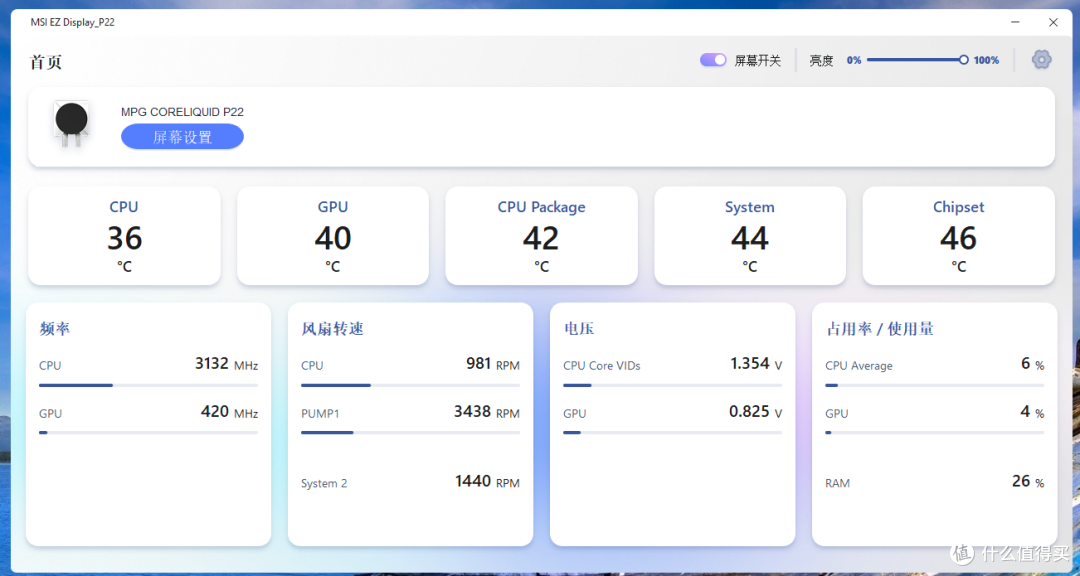

MSI EZ DISPLAY驱动已经非常成熟，界面设计沉稳简洁，一键管控，系统监控 ， 动画， 视频，时钟全支持，布局所见所得非常直观。

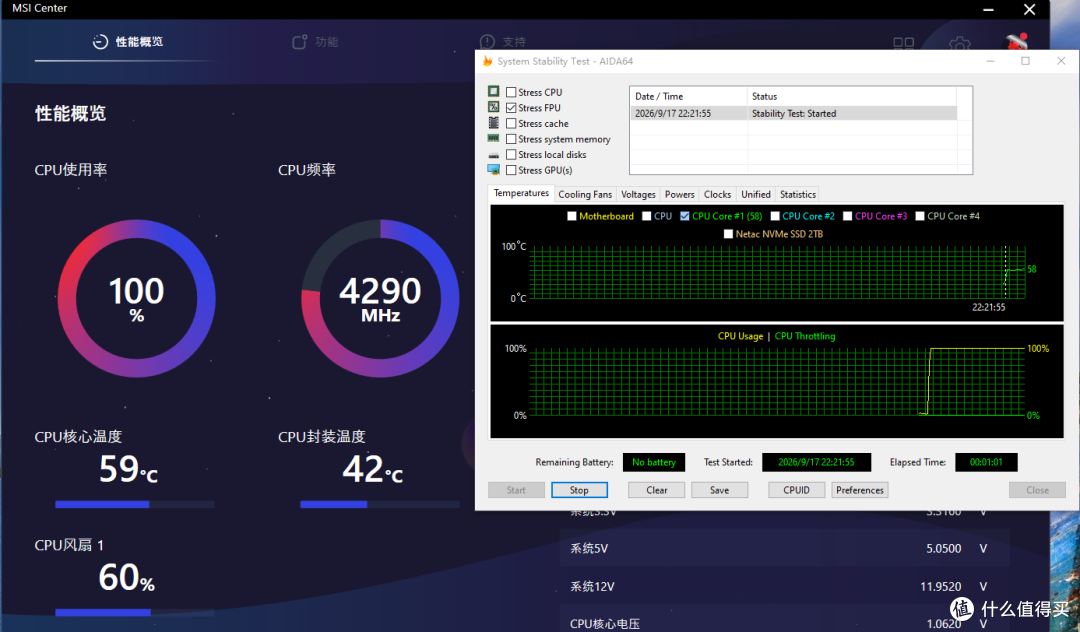

在FPU烤机测试中，通过CPU Offset负压降压后的14700KF发热大幅下降，满载时的温度可以稳定在59℃。

内存方面，这次使用的是16G×2内存套装，电压为1.35V。

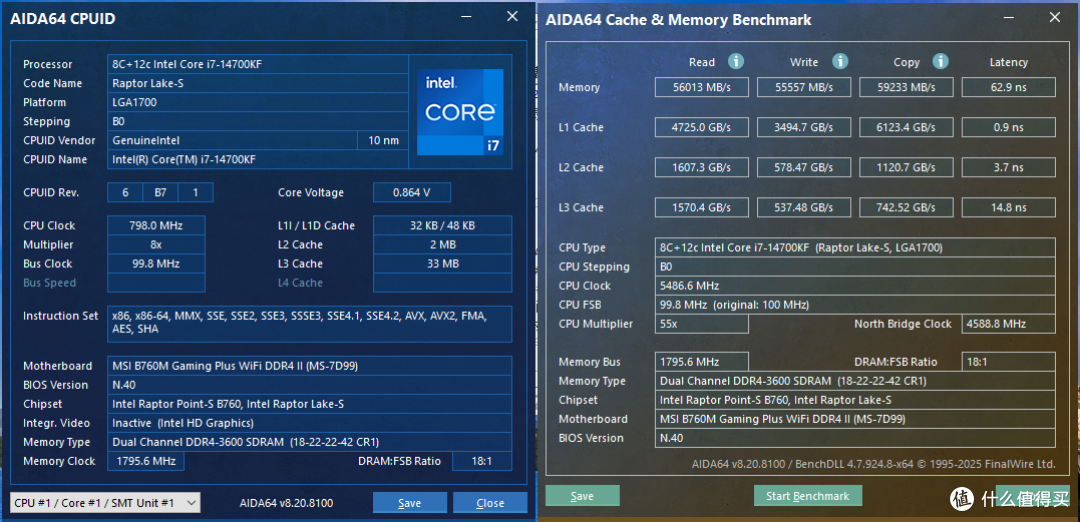

开启XMP后，内存频率为3600Mhz，时序CL18-22-22-42。实测读写成绩达到了56013MB/s，55557MB/s，延时62.9ns。

显卡方面，影驰RTX 5070TI HOF名人堂是这个级别的天花板存在，游戏娱乐，视频剪辑，AI工作都能胜任。加上具备了游戏玩家最关心的DLSS 4技术，4K + 光追 + 全特效，3A大作帧率表现优异，可与上代 RTX 4080 掰手腕。

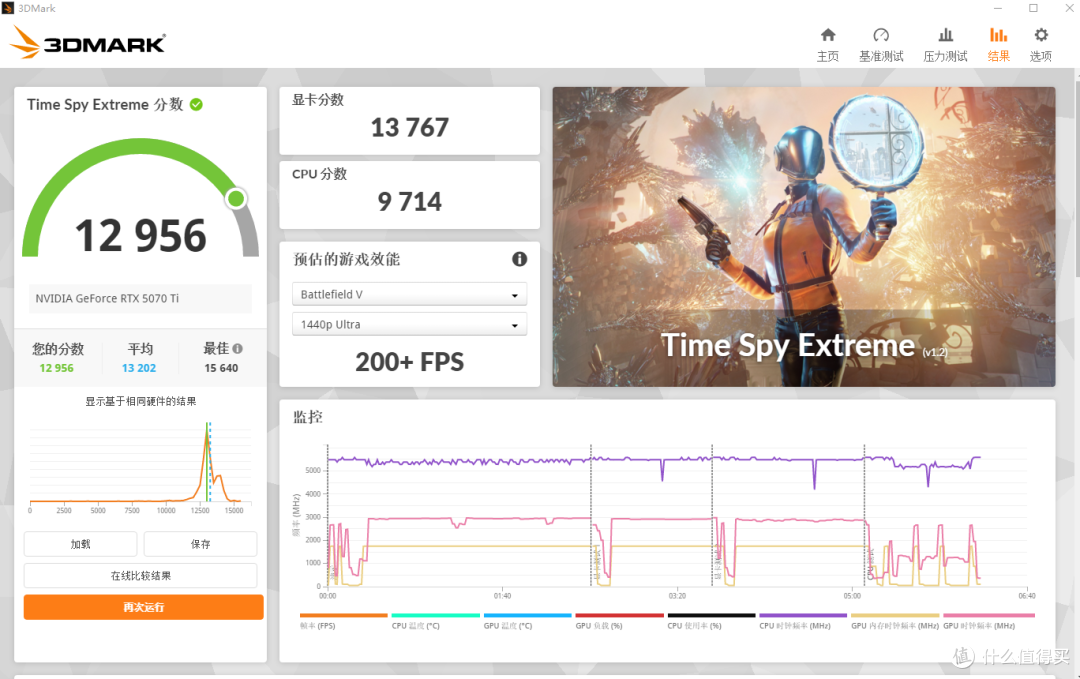

Time Spy Extreme测试中，影驰RTX 5070TI HOF名人堂的总成绩为12956，其中显卡分数为13767。

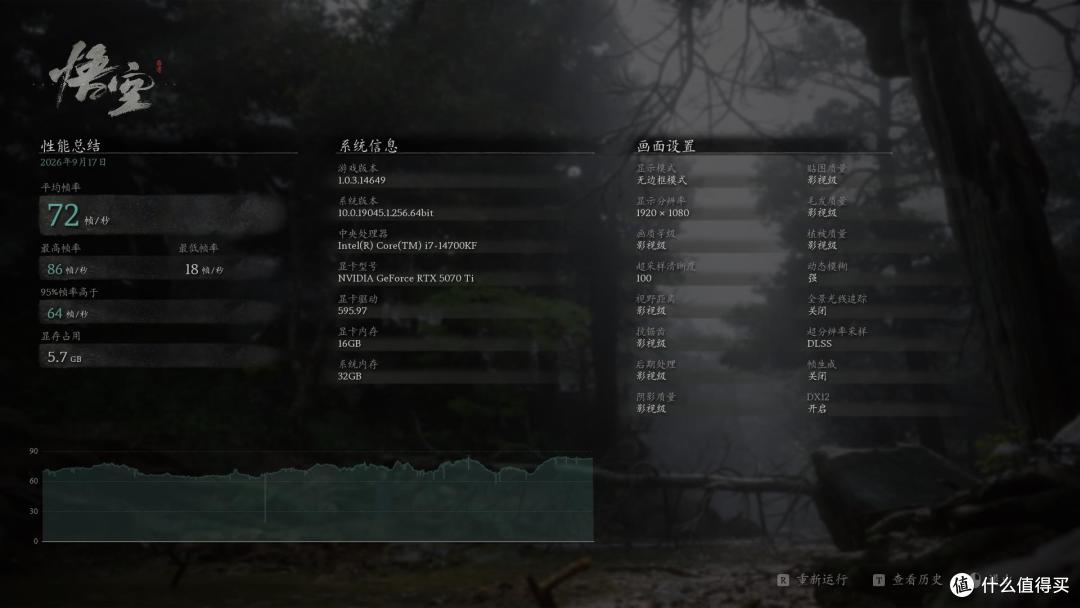

热门游戏《黑神话，悟空》的测试中，在1920*1080分辨率，最高的影视级画质下，最高光影效果，可以获得72帧的成绩。

启动DLSS和帧生成，跑分可以达到96帧，提升非常显著。

总结

微星 B760M GAMING PLUS WIFI DDR4 II原生支持原生支持12/13/14 代酷睿全系列处理器，即使搭配14700KF处理器也能直接点亮，无需额外手动升级BIOS，非常省心。12+1+1 Duet Rail供电搭配 8+4pin，可以跑满253W功率，能兼顾游戏和生产力需求，尤其是后台多任务能力表现突出。搭配RTX5070Ti HOF 黑魂 X，2K分辨率下，特效全开，光追拉满，依然可以通吃所有主流3A游戏。DDR4 双通道，最高 OC 至 5333MHz+；BIOS中的High Efficiency Mode能有效压低内存延迟。 搭配均衡双 M.2 带散热装甲、WiFi6+2.5G 网口，拓展能力也相当不俗。特别是配合千元左右的预算，这块主板真的十分诱人，你心动了么？！
