AMD Ryzen 7 H 255 8核处理器加持，街未觉醒迷你PC主机拆解
2026-07-17 21:16:50
0点赞
0收藏
0评论
前言
深圳市街未觉醒科技有限公司成立于2025年，是深圳市智微智能科技股份有限公司子公司。本期拆解带来的是街未觉醒推出的迷你主机LS5，这款迷你主机采用铝合金外壳，为前进后出散热设计，侧面与顶部无孔设计，美观又静音。
迷你主机内置AMD Ryzen 7 H 255 8核处理器，最高睿频频率4.9GHz，集成AMD Radeon 780M核显。双通道内存支持256GB，双硬盘位支持4TB，出厂预装32G DDR5内存和1TB固态硬盘。对应固态硬盘位置设有大面积散热片，满足高性能硬盘使用。
主机正面设有USB-C，USB-A和3.5mm音频接口和电源开关，背面设有USB4接口，HDMI接口，DP接口和万兆有线网口。下面服务器电源网就带来街未觉醒这款迷你主机的拆解，一起看看内部的设计和用料。
街未觉醒迷你主机LS5开箱
包装盒封套印有LS5 Mini PC字样。
封套背面印有JWAWAKEN街未觉醒品牌。
侧面印有街未觉醒品牌和LS5型号。

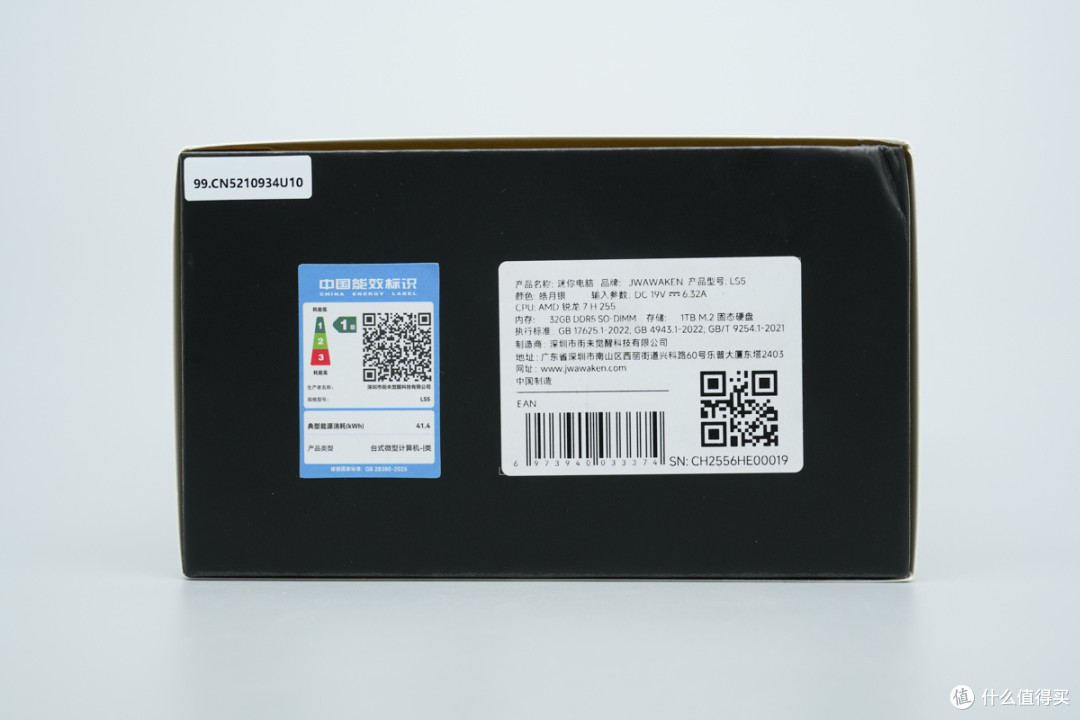

包装盒侧面粘贴序列号信息，中国能效标识和产品标签。
产品名称：迷你电脑 品牌：JWAWAKEN 产品型号：LS5
颜色：皓月银 输入参数：DC 19V ⎓ 6.32A
CPU：AMD 锐龙 7 H 255
内存：32GB DDR5 SO-DIMM 存储：1TB M.2 固态硬盘
执行标准：GB 17625.1-2022，GB 4943.1-2022；GB/T 9254.1-2021
制造商：深圳市街未觉醒科技有限公司
从封套中取出包装盒。

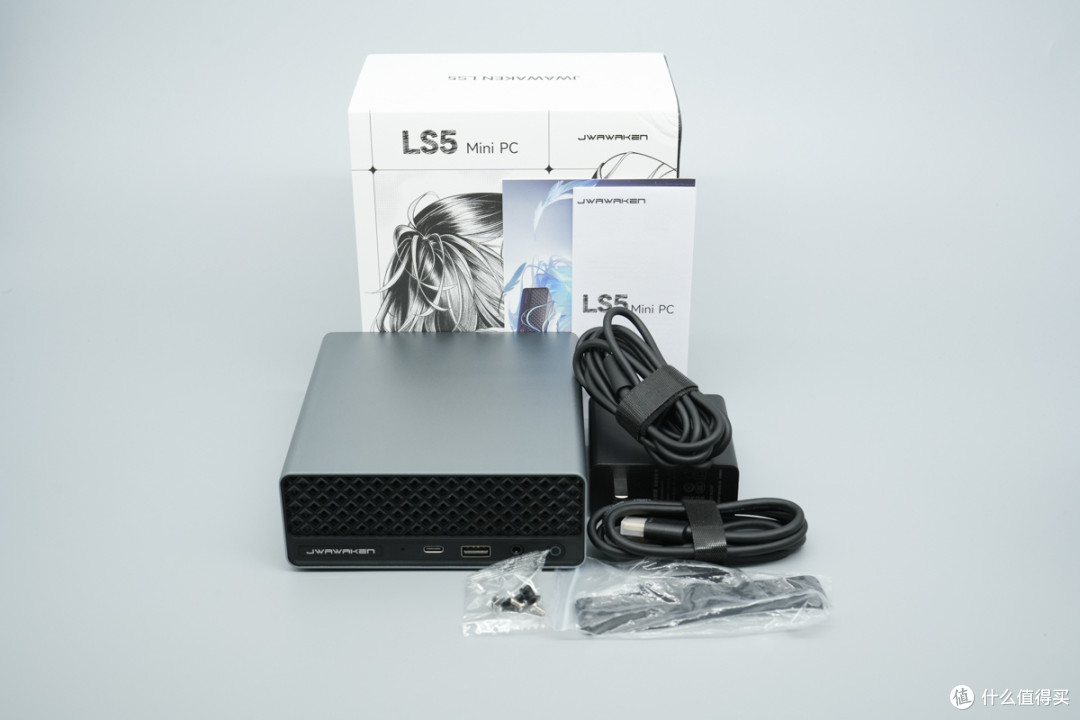

包装内含迷你主机，电源适配器，HDMI线，安装挂架和固定螺丝。
机身前面板设有进气孔，下方左侧印有JWAWAKEN品牌，中间设有USB-C母座，右侧设有USB-A母座，3.5mm插孔和电源按键。
机身背面上方设有散热格栅，下方左侧设有USB-A母座，万兆网线接口，中间位置设有DP接口和USB-A接口，右侧设有HDMI接口，USB-C母座，3.5mm插孔和电源插座。
机身两侧为无孔设计。
机身顶部为无孔设计，干净整洁。

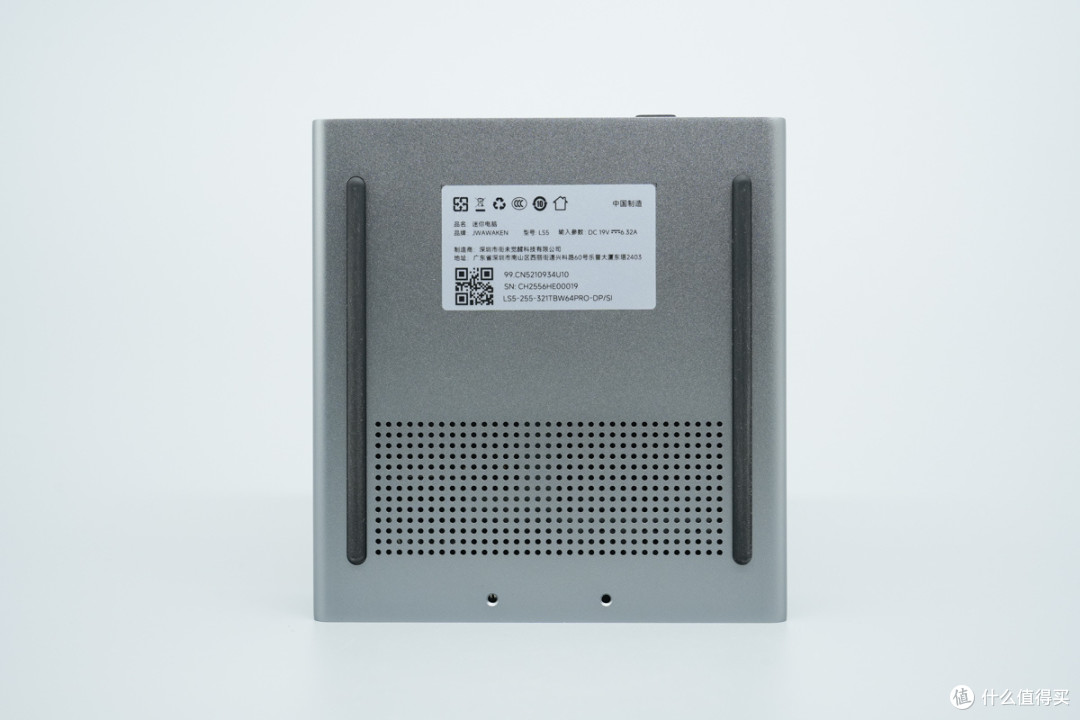

机身底部两侧设有防滑橡胶条，粘贴信息标签，并设有进气孔，底部设有安装孔。
信息标签与包装盒标注一致。
使用游标卡尺测得迷你主机机身宽度约为135.2mm。
迷你主机机身深度约为142mm。

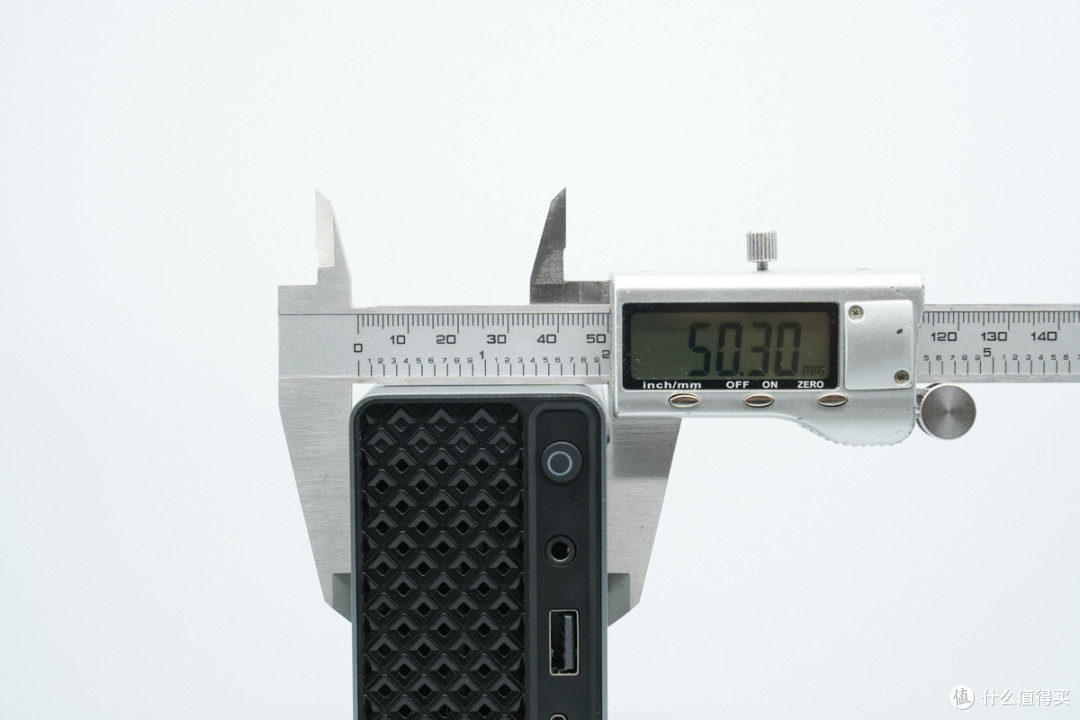

迷你主机机身高度约为50.3mm。

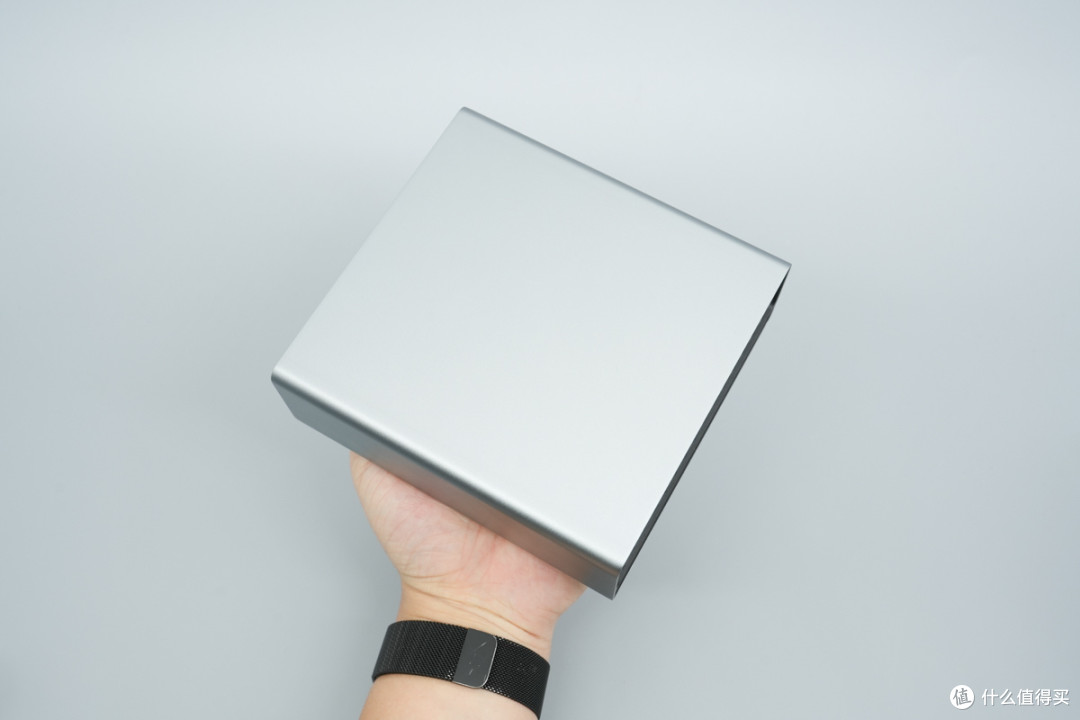

迷你主机拿在手上的大小直观感受。

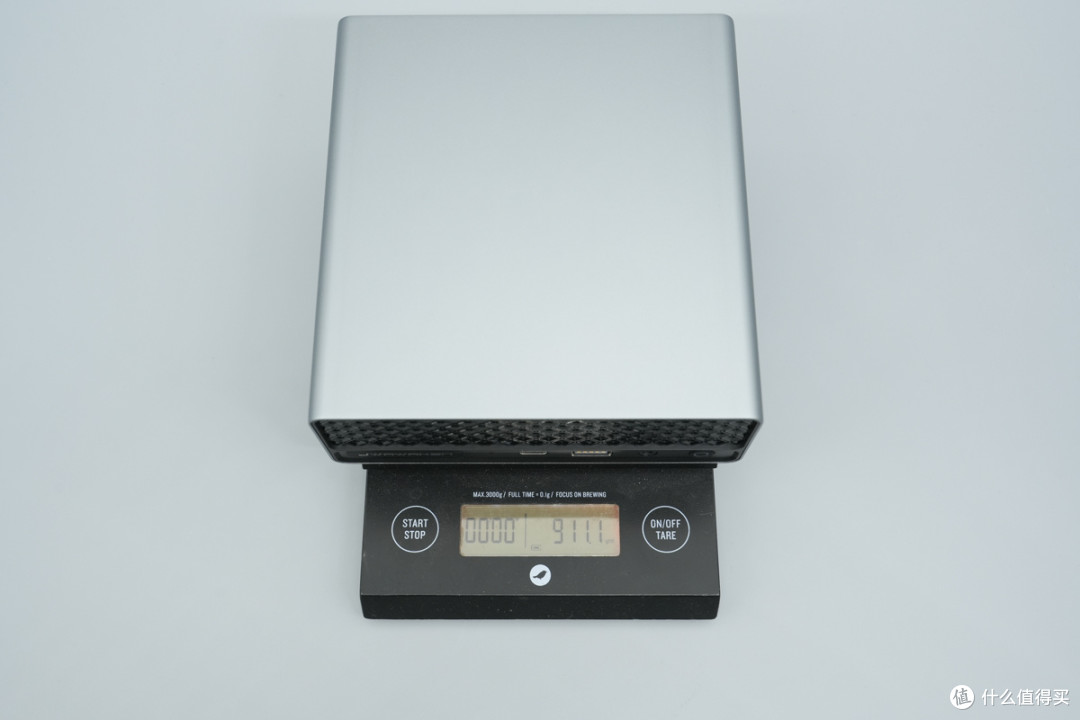

测得迷你主机重量约为911g。

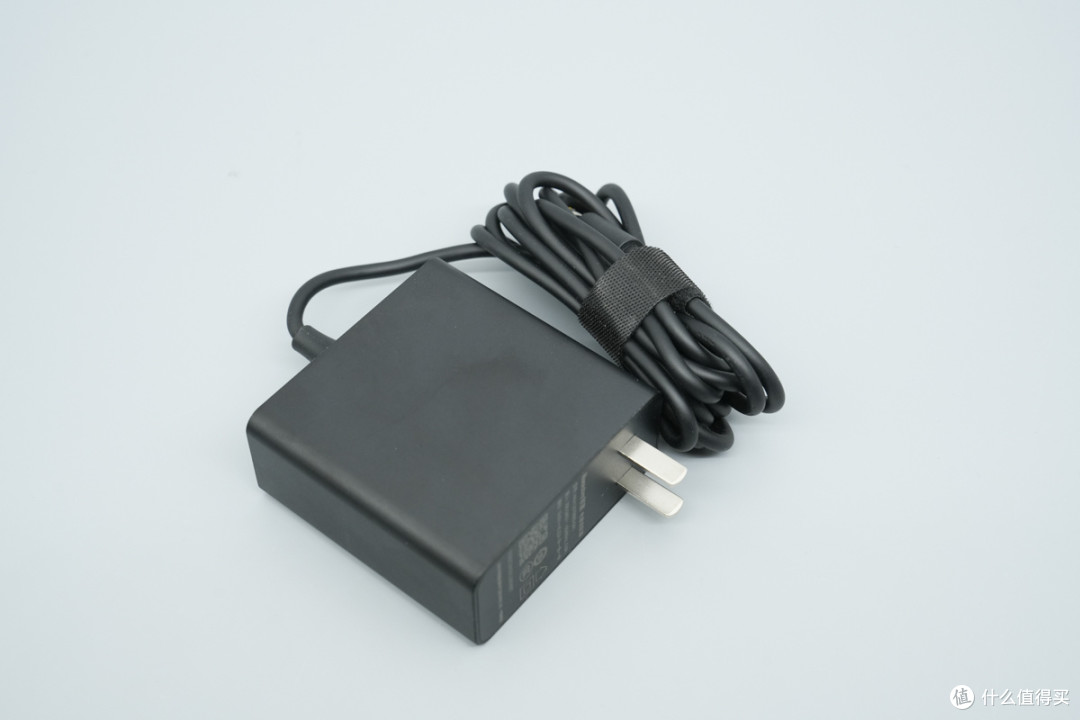

迷你主机附带电源适配器特写。
电源适配器来自航嘉，型号HKA12019063-0A1，输入规格为200-240V 0.8A，输出规格为19V ⎓ 6.32A。

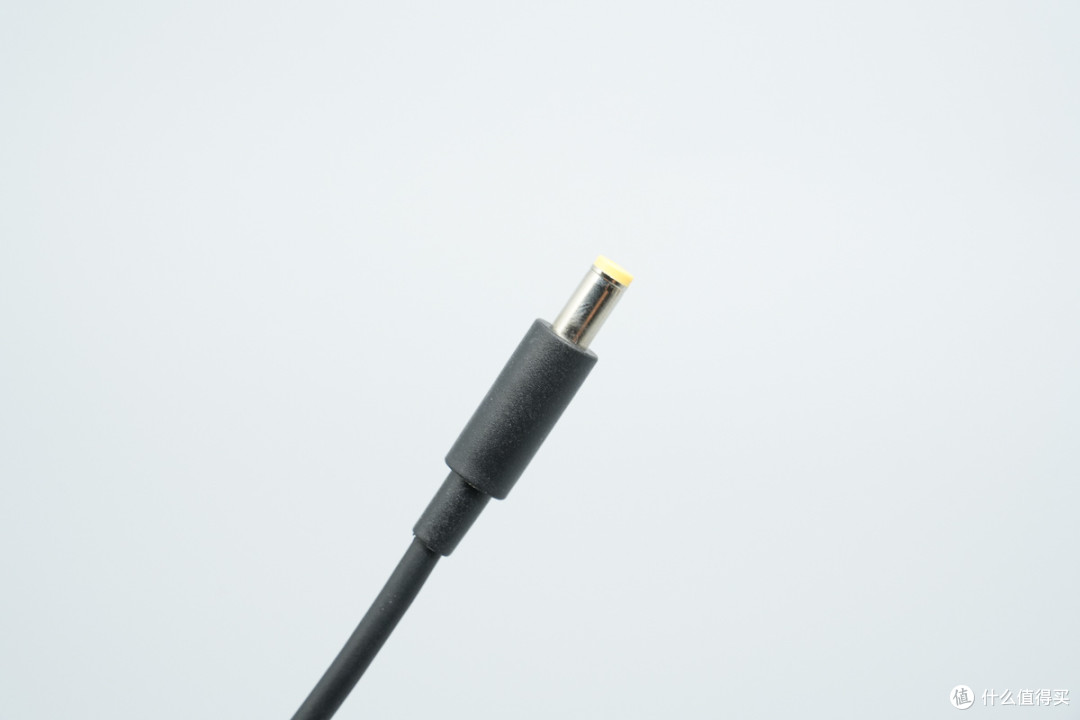

适配器输出为DC圆头。
测得输出线长度为2米。

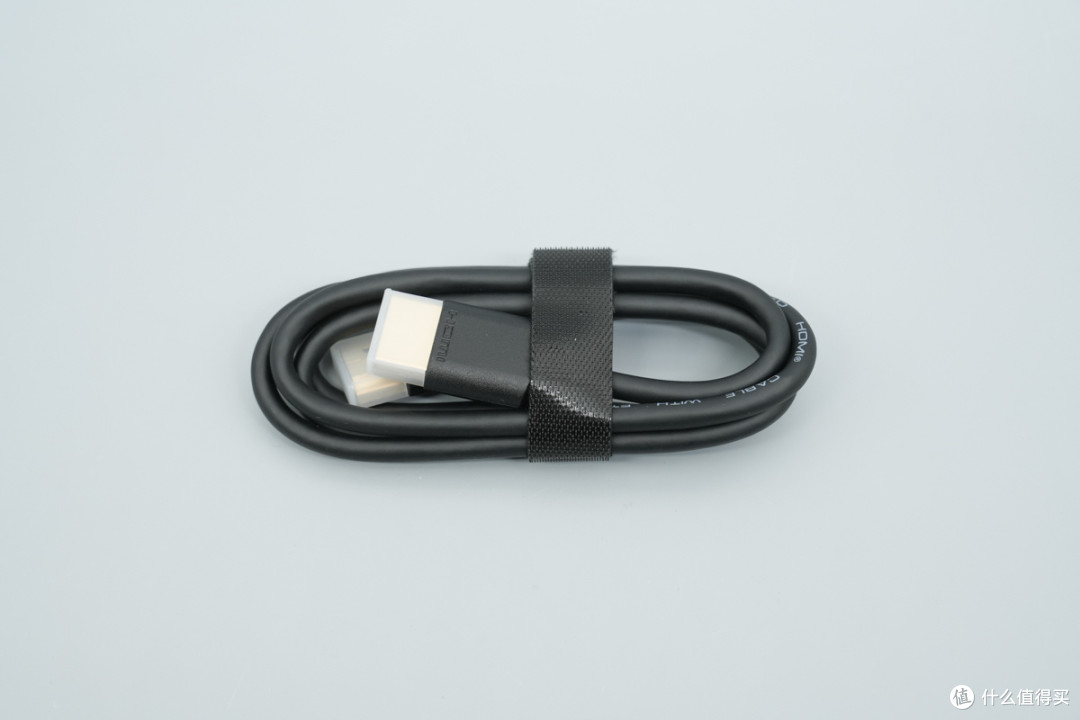

HDMI线通过魔术绑带固定。
插头标有HDMI标识。
测得HDMI线缆长度为1米。
街未觉醒迷你主机LS5拆解
看完了街未觉醒这款迷你主机的外观展示，下面就进行拆解，一起看看内部的设计和用料。

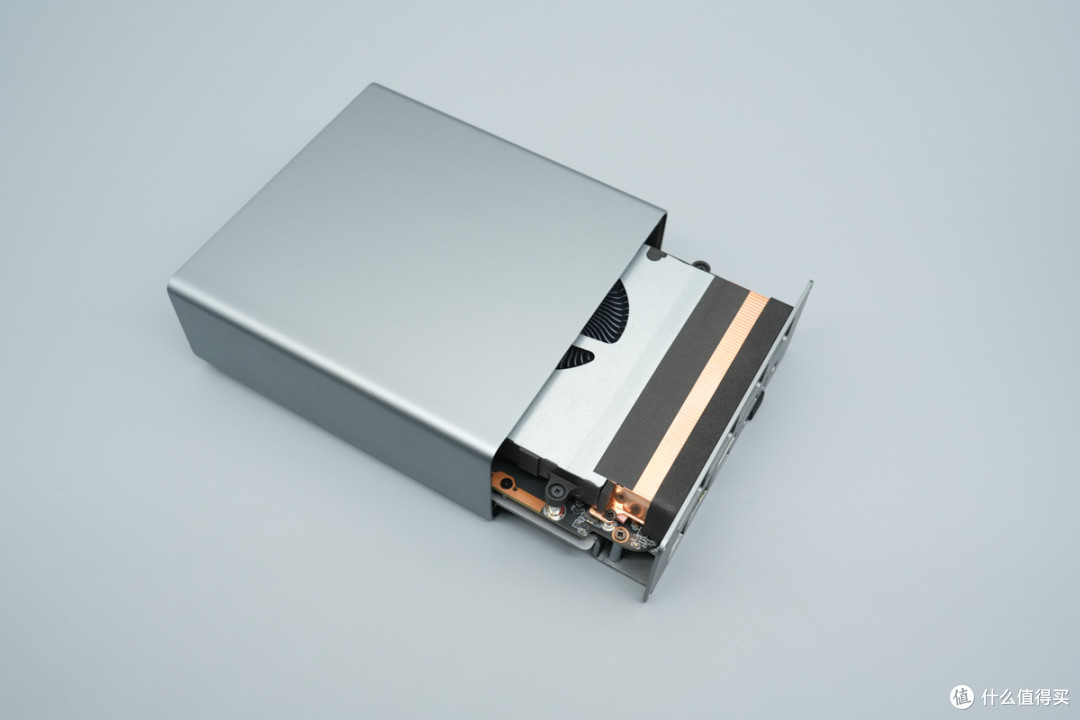

首先拧下机身背面的固定螺丝，从壳体中抽出机芯。
机身设有铁板衬底，主板和WiFi天线均固定在铁板上。
前端设有WiFi天线和接口小板。

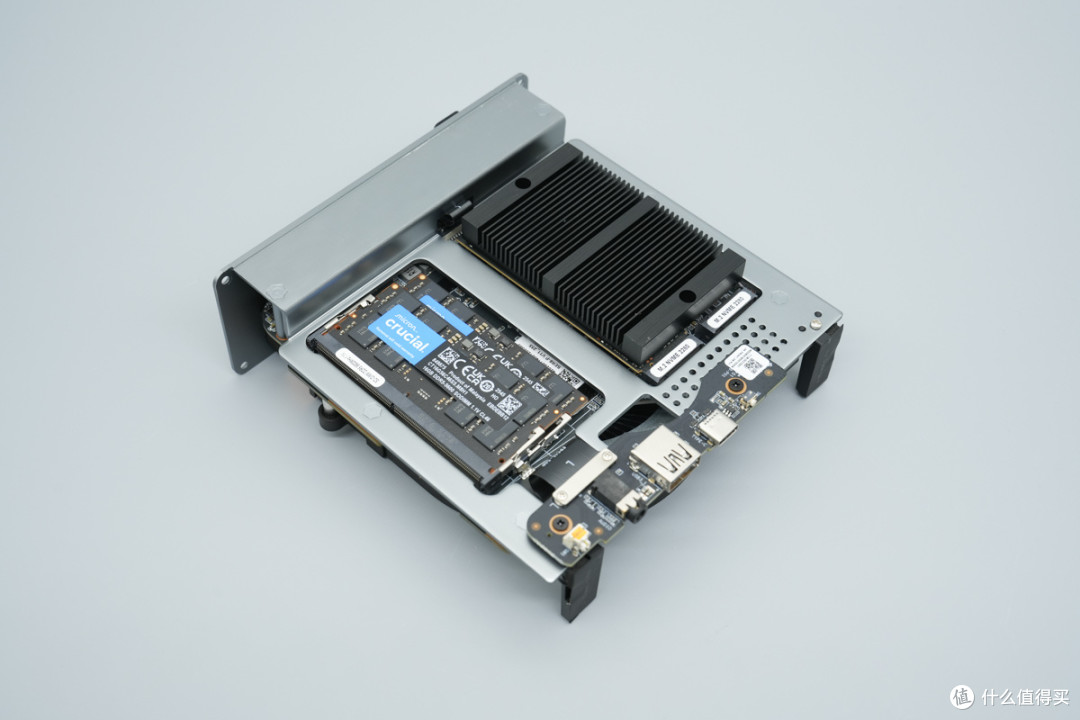

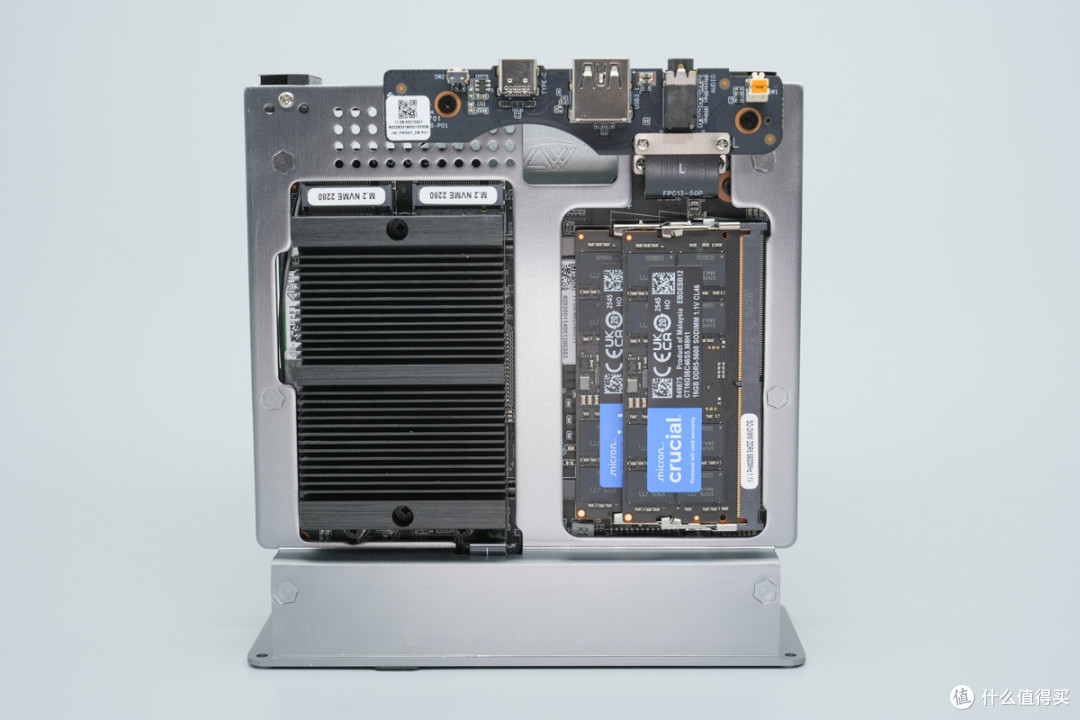

铁板开孔露出内存和固态硬盘散热片，并固定接口小板。

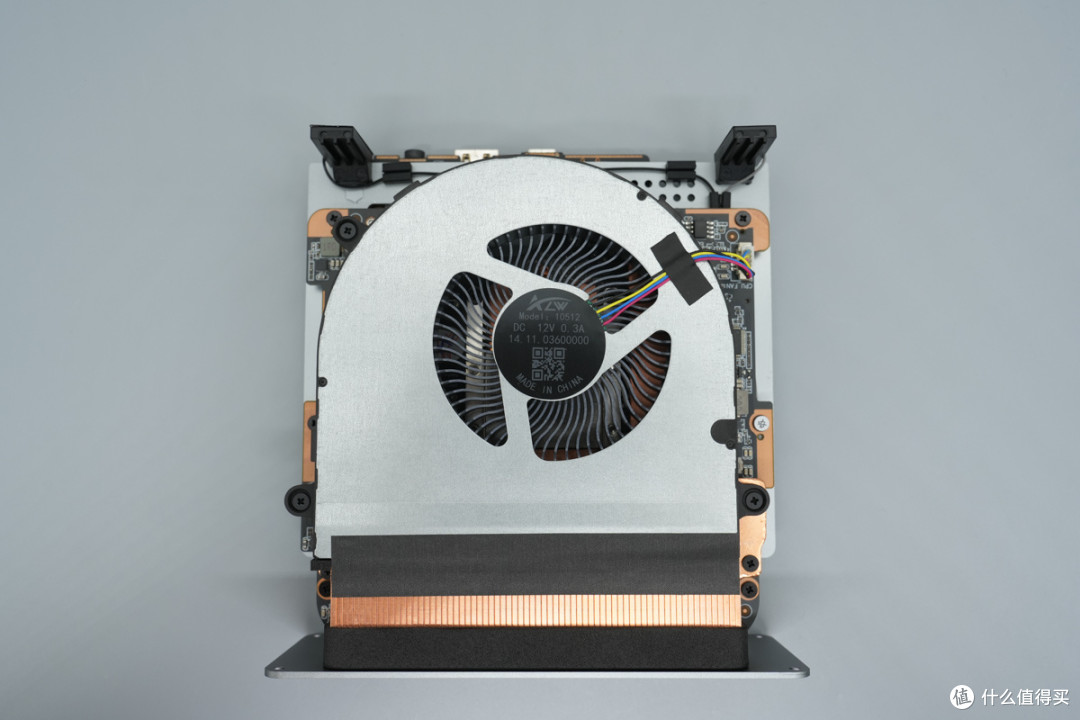

主板上方设有散热风扇。

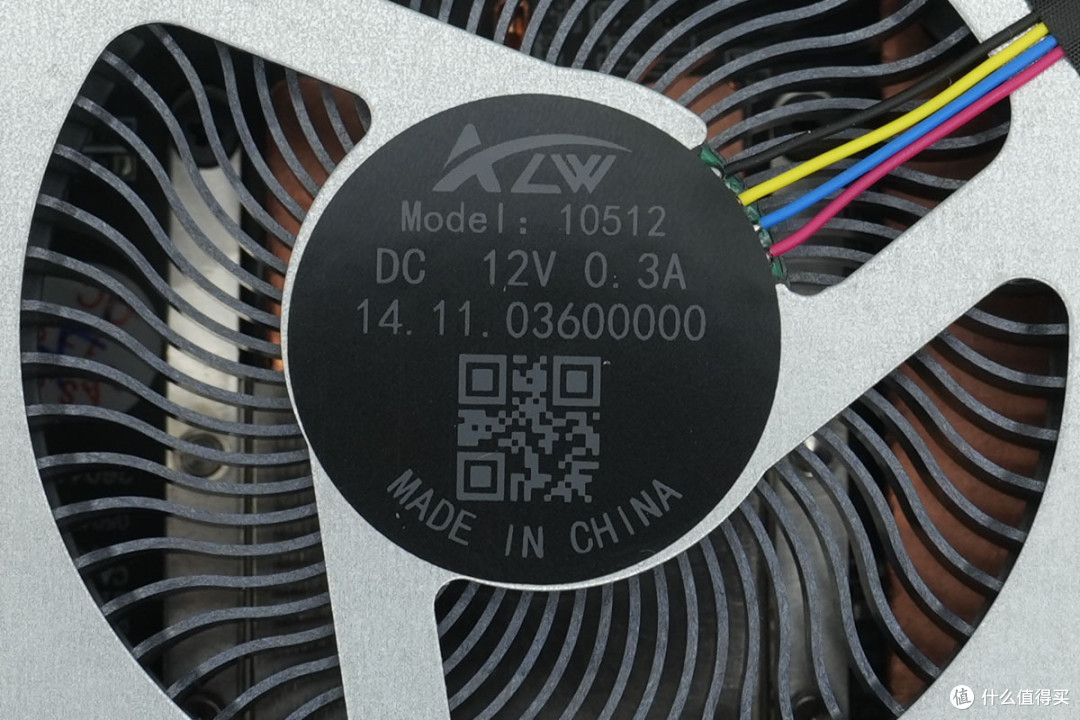

散热风扇来自安卓微，型号10512，规格为12V 0.3A。

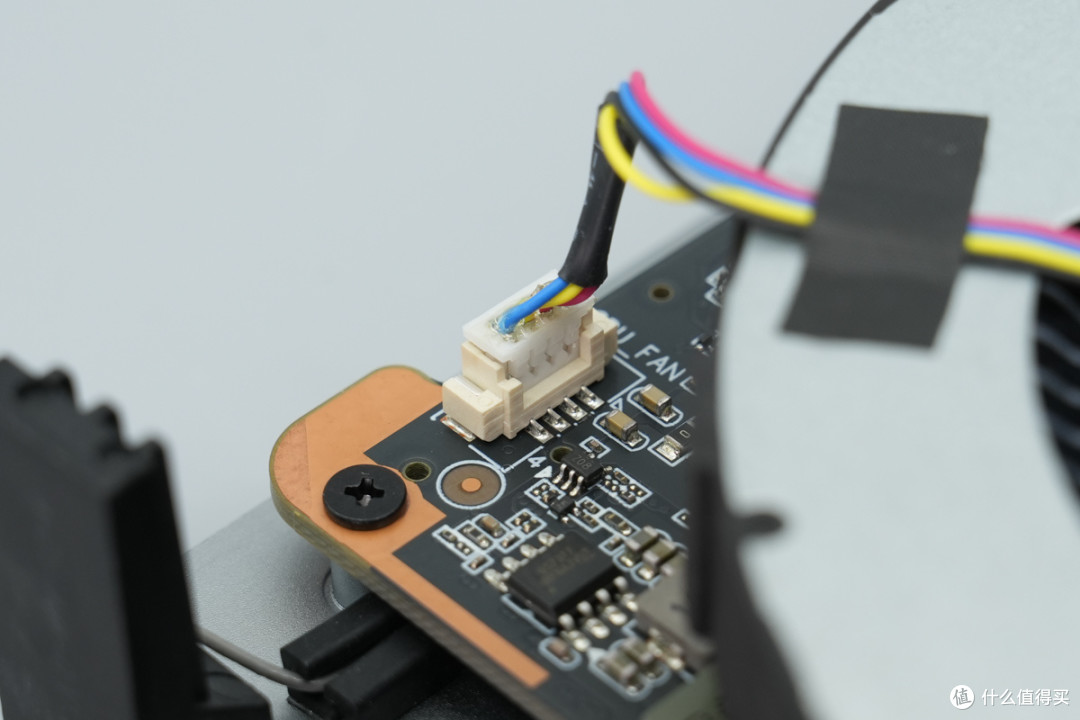

散热风扇通过插座连接。
WiFi天线通过螺丝固定。
另一个WiFi天线特写。
散热胶带与散热片之间粘贴胶带密封。
主板背面通过铁板衬底固定。
接口小板通过排线连接，使用螺丝固定。
迷你主机装配两条DDR5内存条。

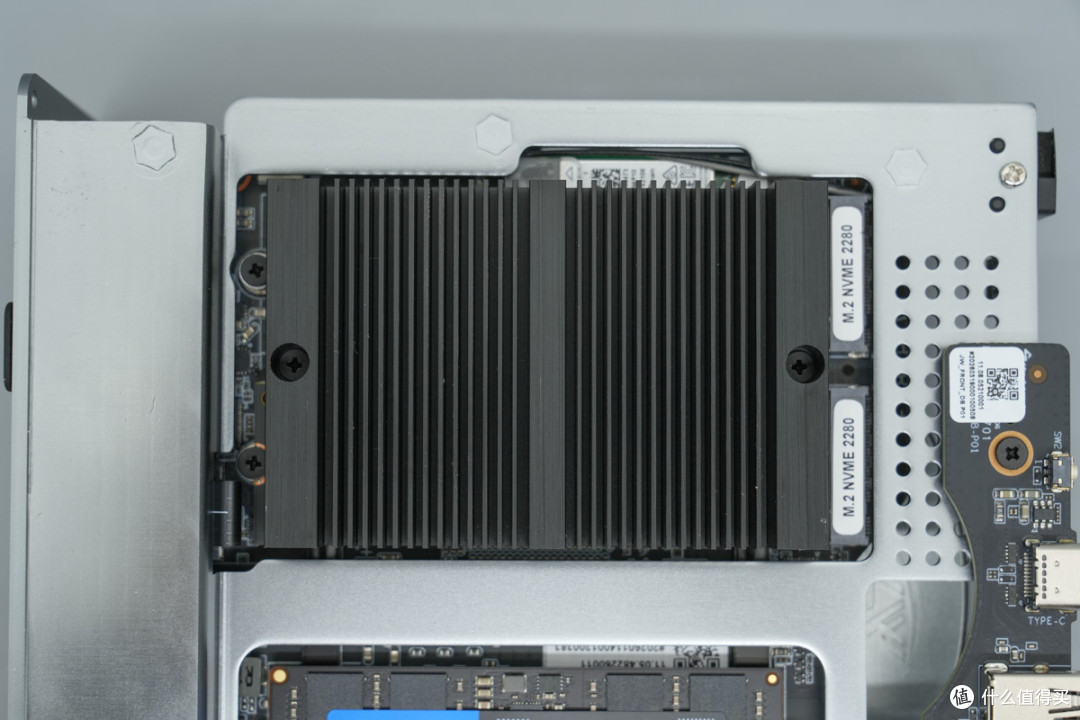

固态硬盘设有散热片。
拆下内存条和固态硬盘散热片。
内存条来自英睿达，单条容量16GB，为DDR5-5600，时序为CL46。
内存条为单面布局。
在散热片下方设有无线网卡和固态硬盘。

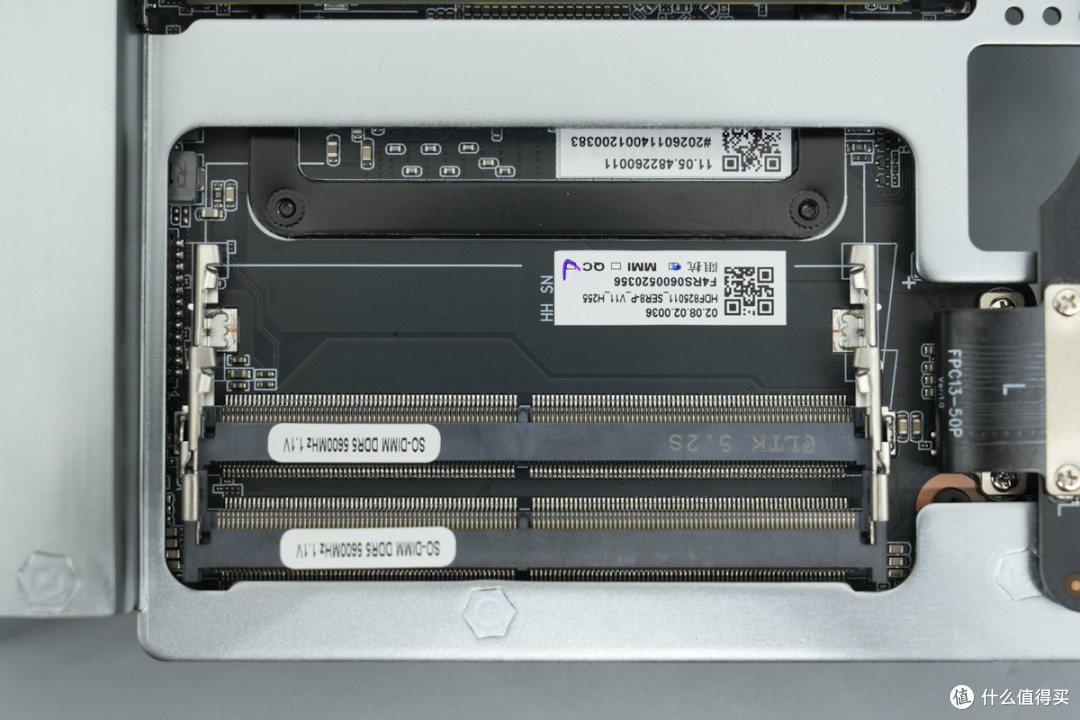

DDR5内存插槽特写。
拧下固定螺丝，拆下散热风扇。
散热风扇扇叶特写。

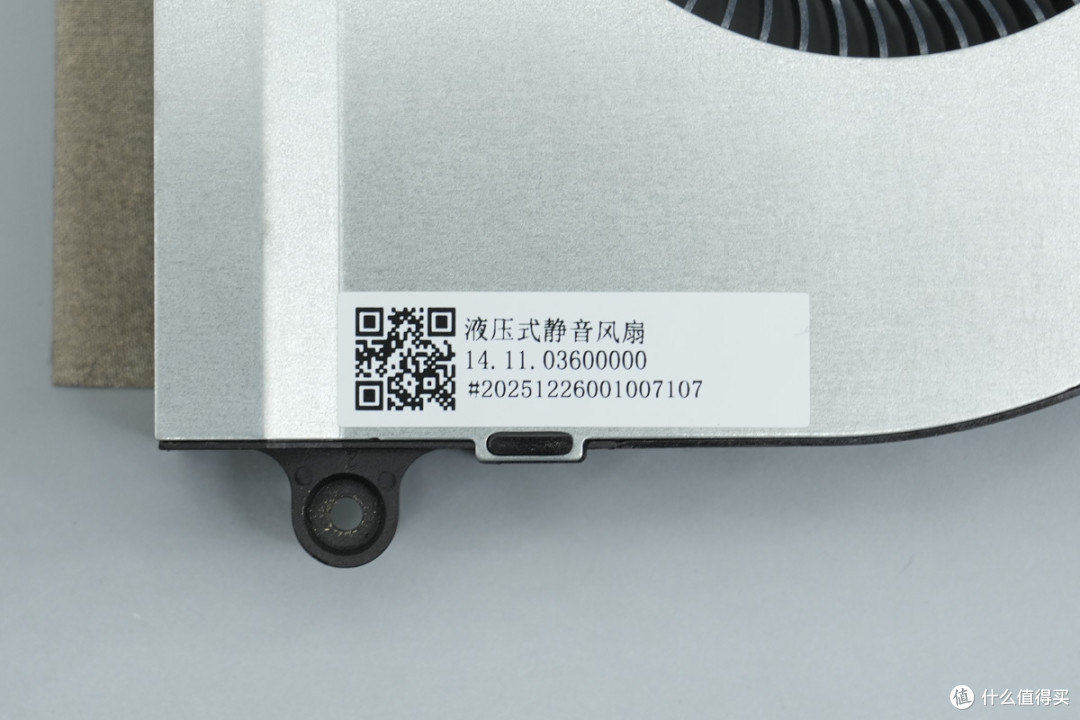

贴纸标注为液压式静音风扇。
散热器通过螺丝固定到PCBA模块。
时钟电池来自亿纬锂能，型号CR2032，设有电池座便于更换。

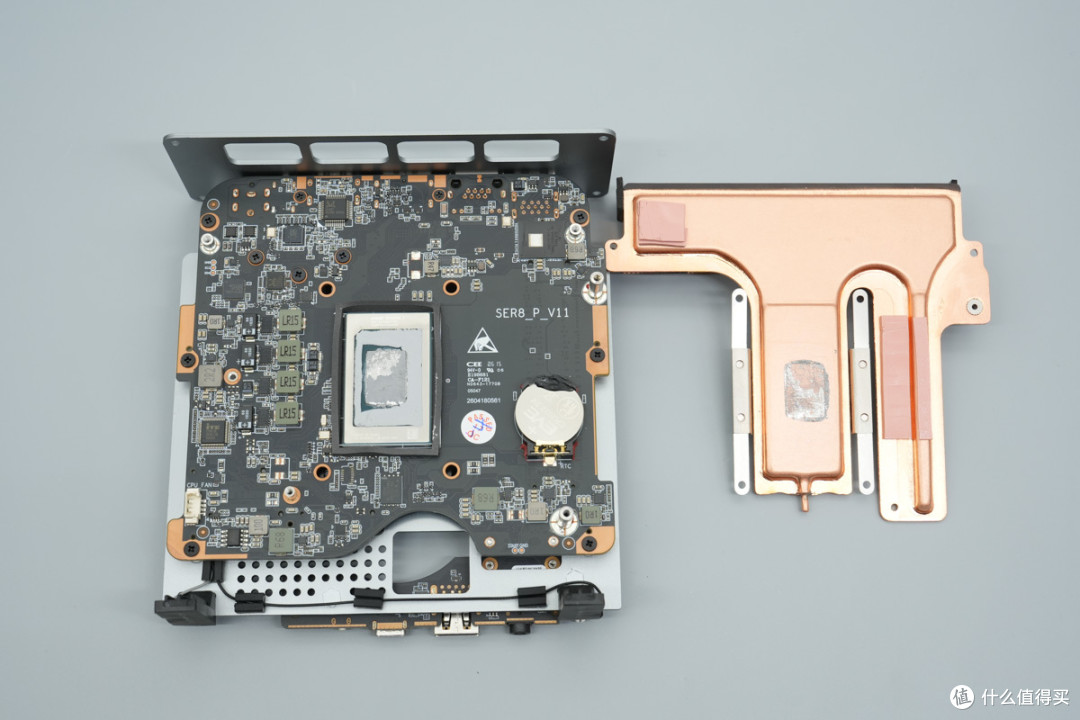

拧下固定螺丝，拆下散热器组件。

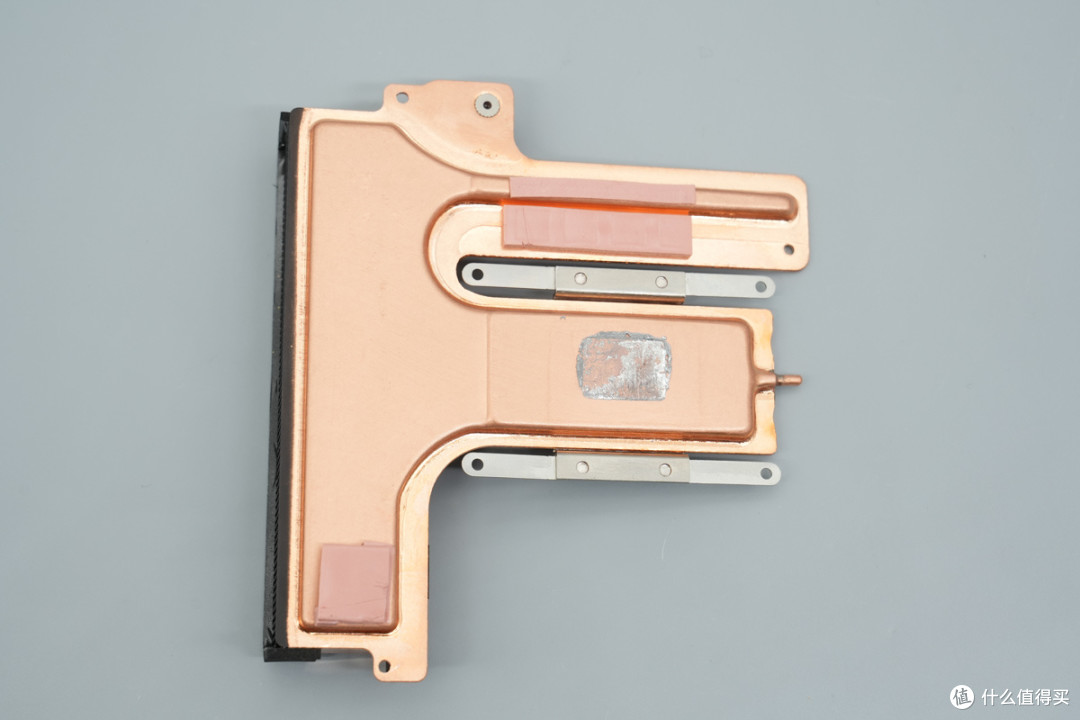

散热器采用均热板设计，对应供电芯片和网卡位置设有导热垫。
主板通过螺丝固定在铁板框架上。

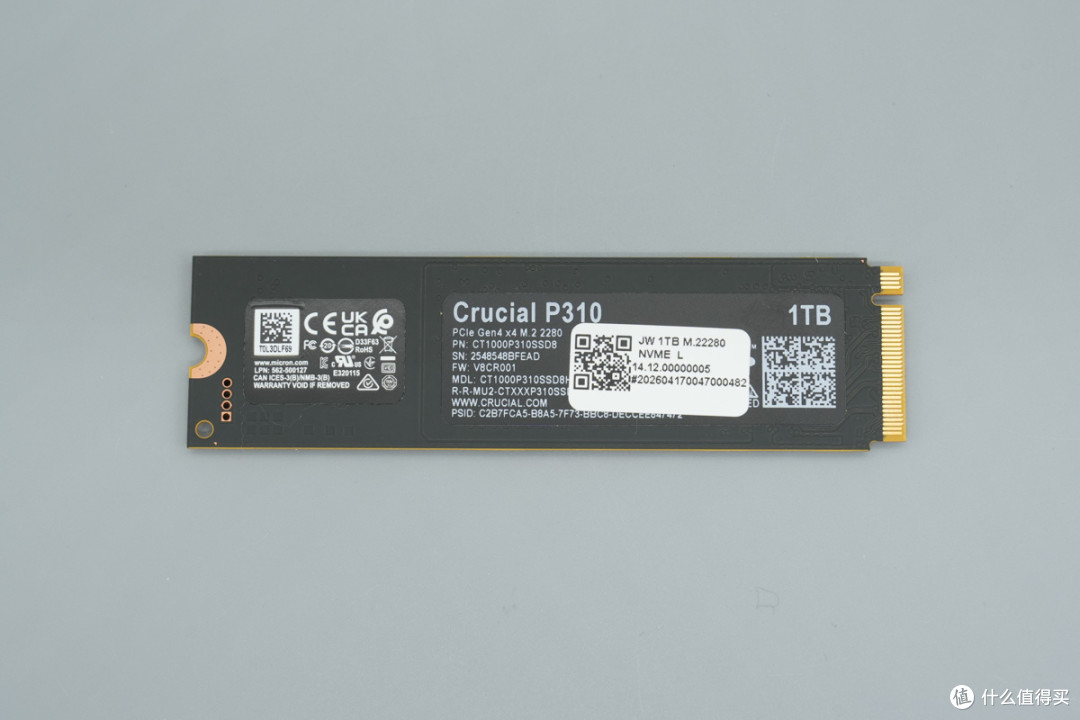

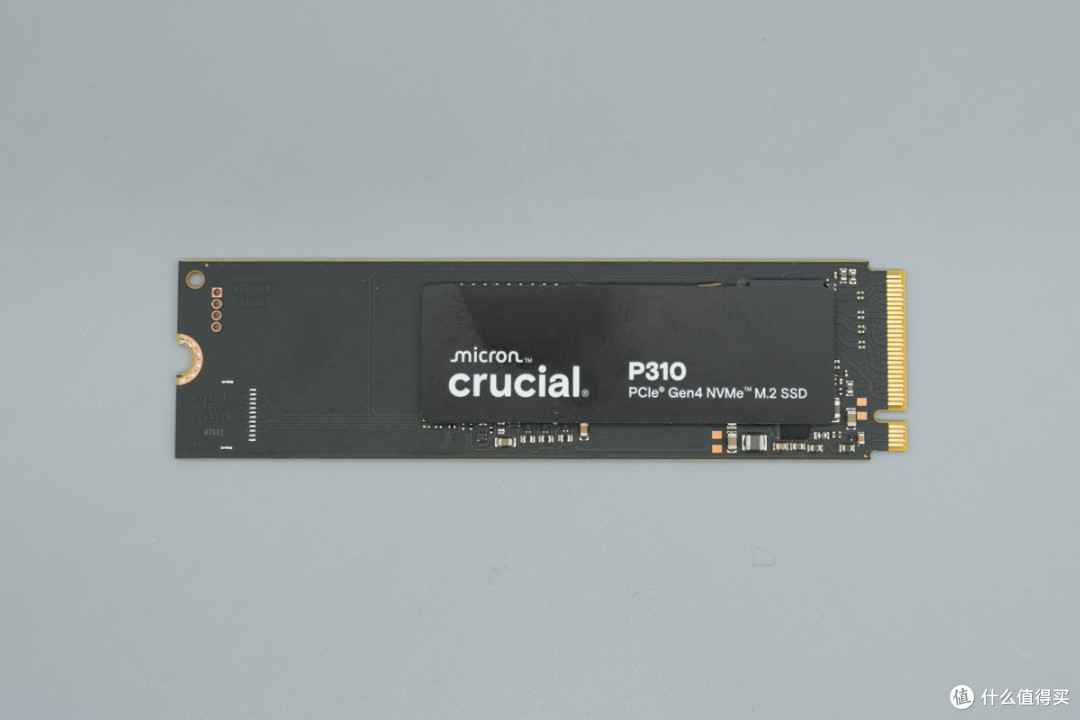

内部固态硬盘来自英睿达，型号P310。
固态硬盘容量为1TB，为单面设计。
无线网卡馈线通过橡胶块固定。
馈线通过插头连接到无线网卡。

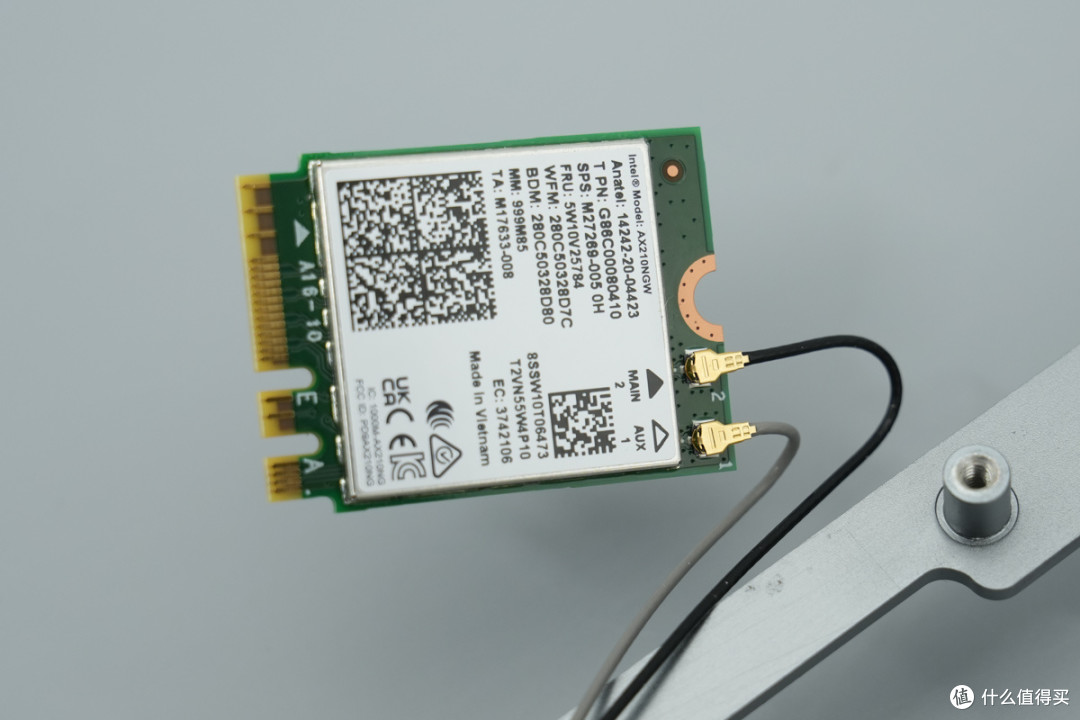

无线网卡采用英特尔AX210NGW，支持WiFi 6E，采用M.2 2230规格，可自行更换。

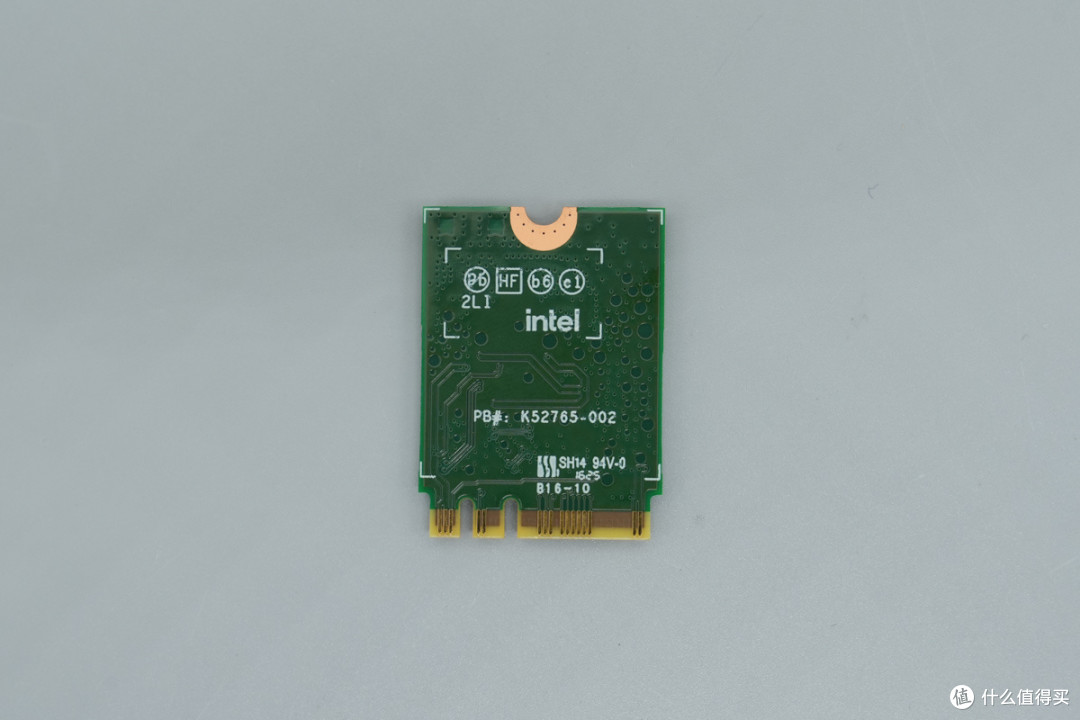

背面印有Intel标识。

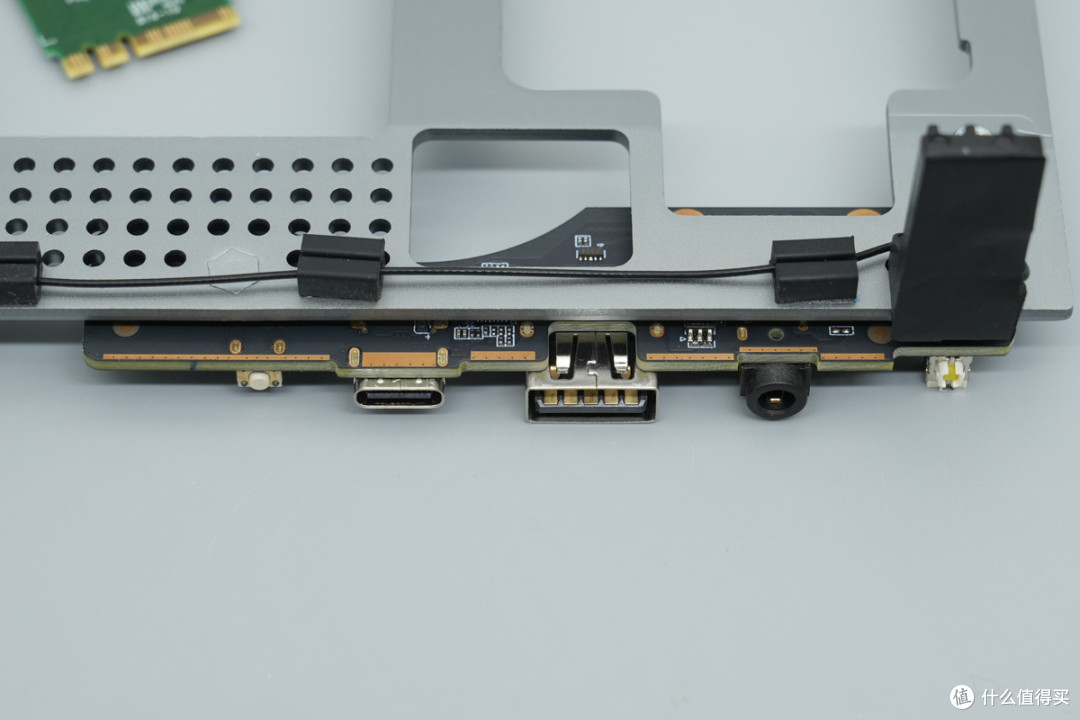

USB2.0和3.5mm音频接口通过小板焊接固定。
小板通过排线连接，两侧设有螺丝固定。

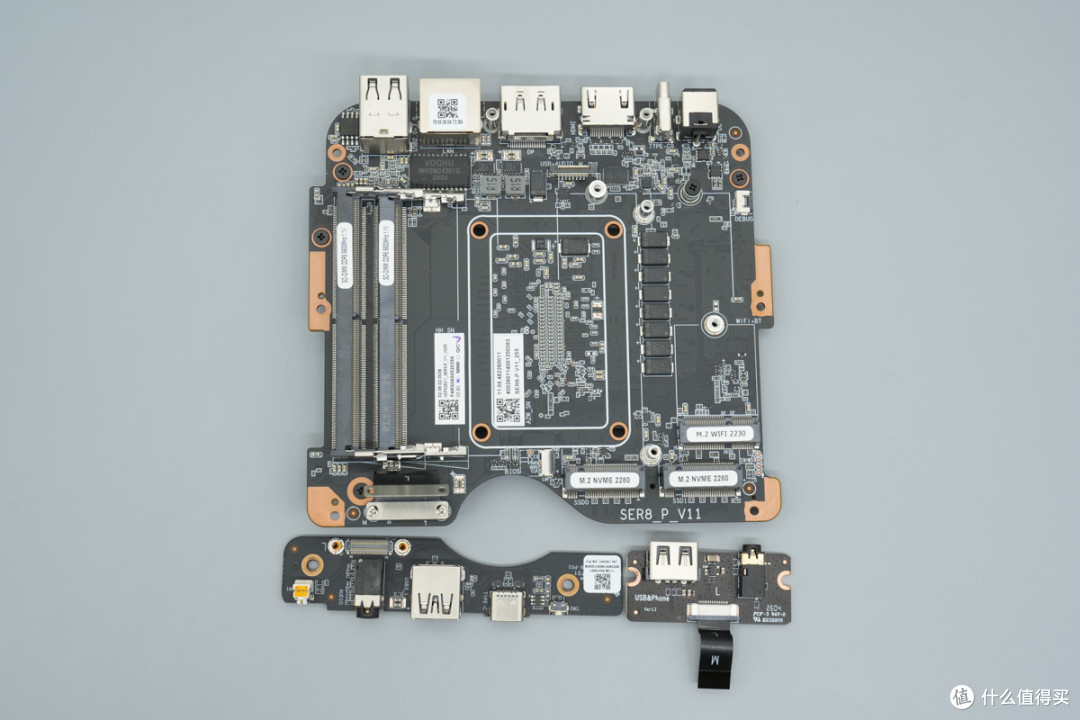

主板和IO扩展小板一览。

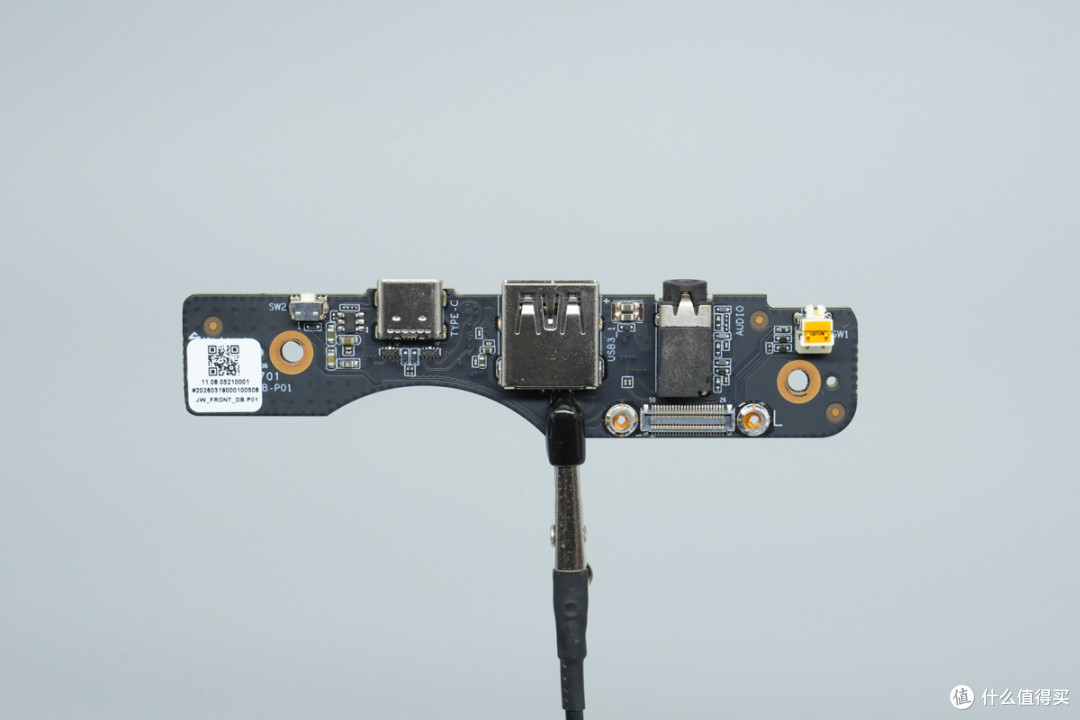

接口小板正面设有负载开关，USB-C母座，TVS阵列，USB-A母座，3.5mm音频接口和电源按键。
小板背面设有负载开关，复用器，TVS阵列。

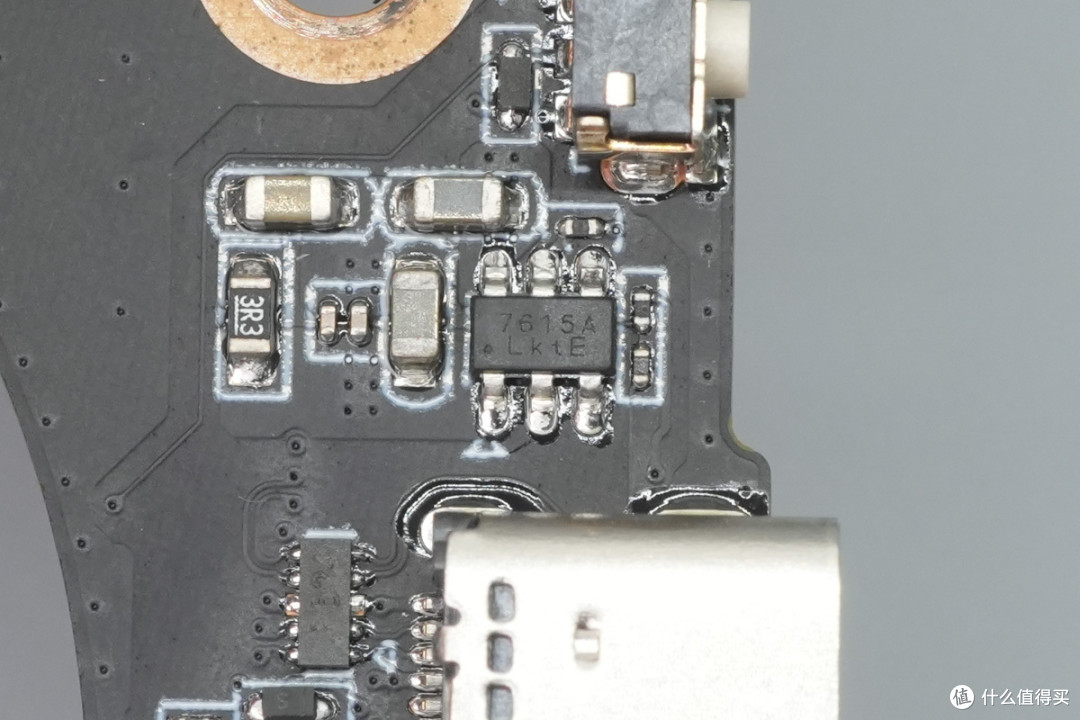

负载开关来自万胜发科技，丝印7615A，型号FR7615AA6R，耐压28V，支持2.5-5.5V工作电压，支持3A工作电流，内置35mΩ开关管，支持电源开关控制，支持过流保护，采用TSOT23-6L封装。

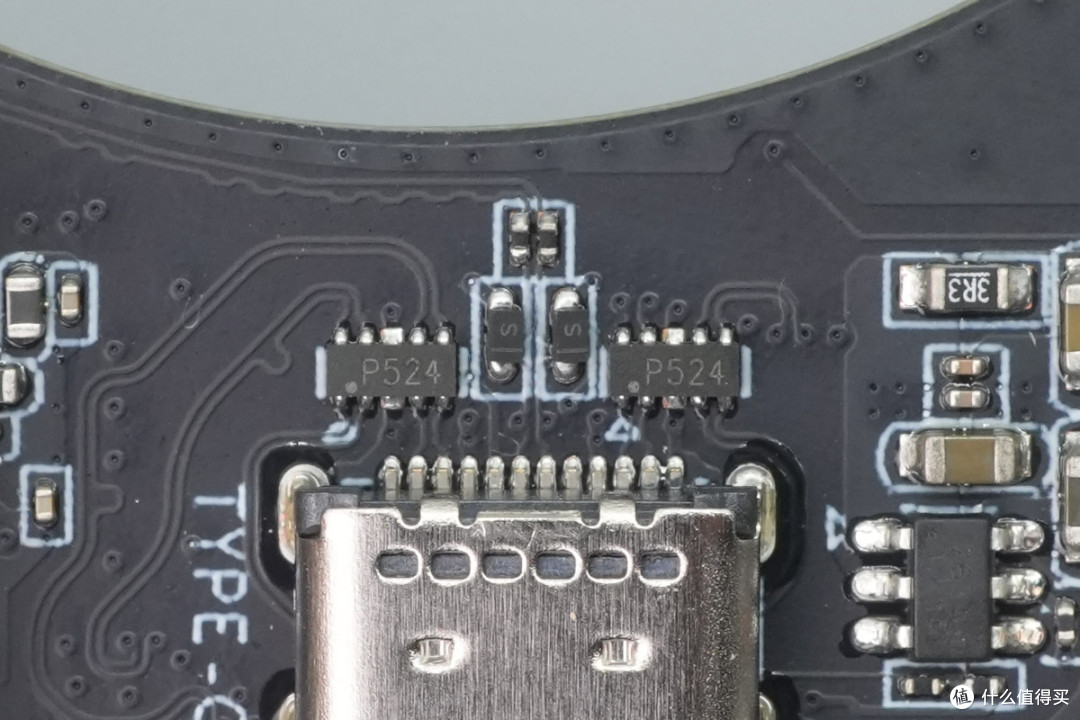

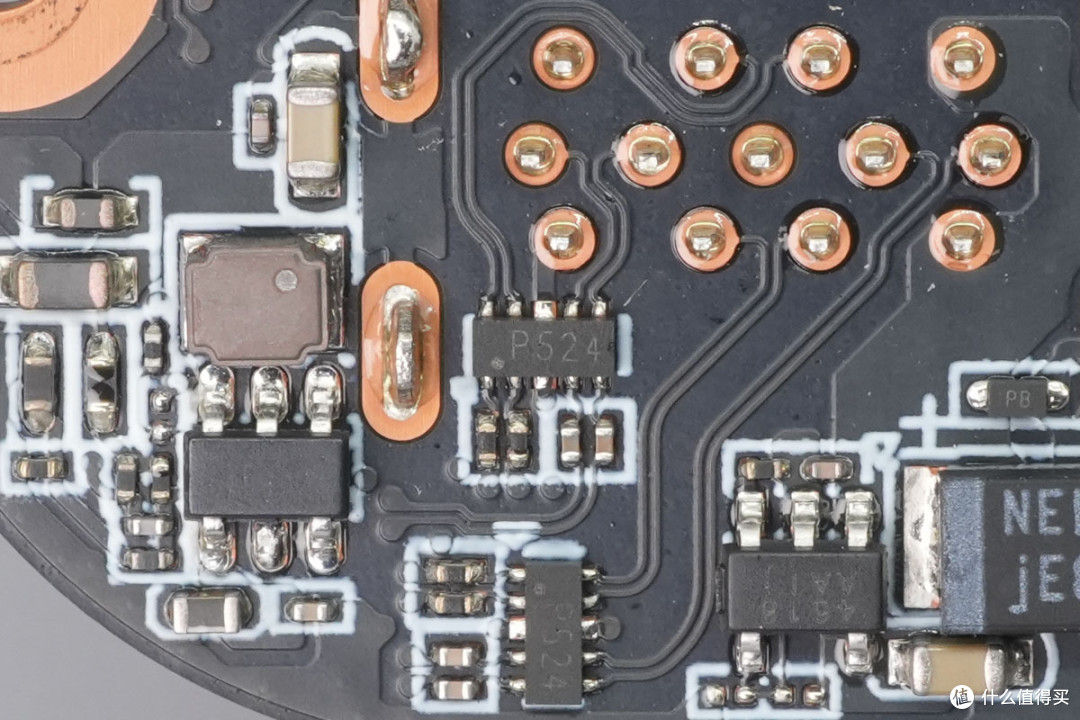

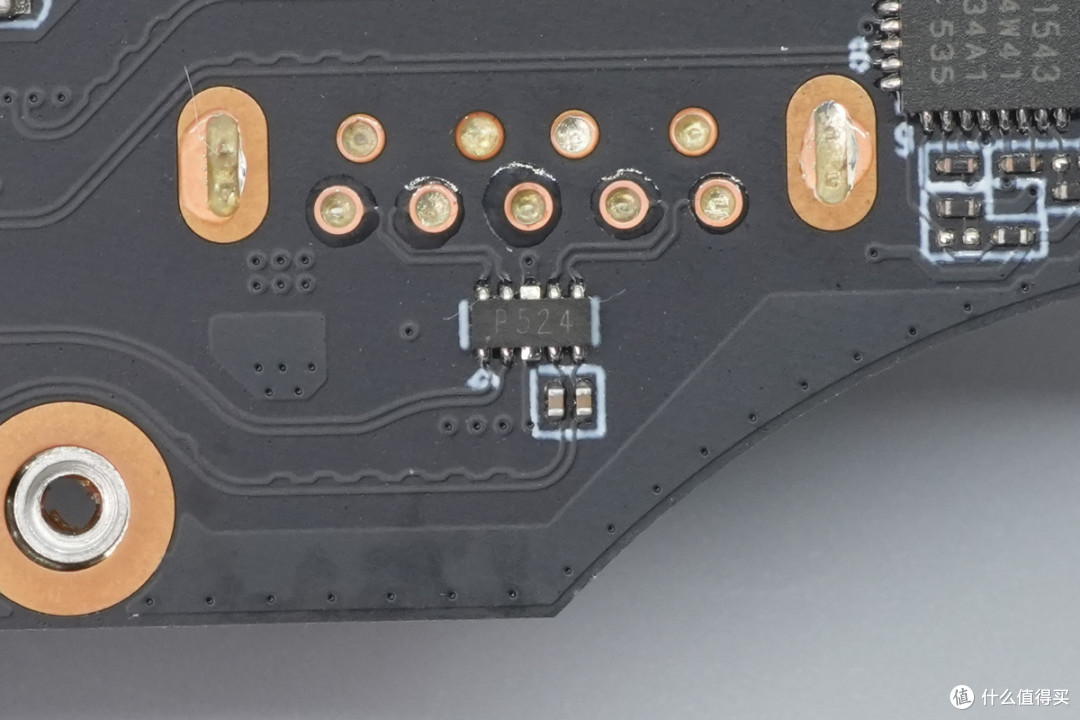

丝印P524的TVS阵列用于数据线过电压保护。

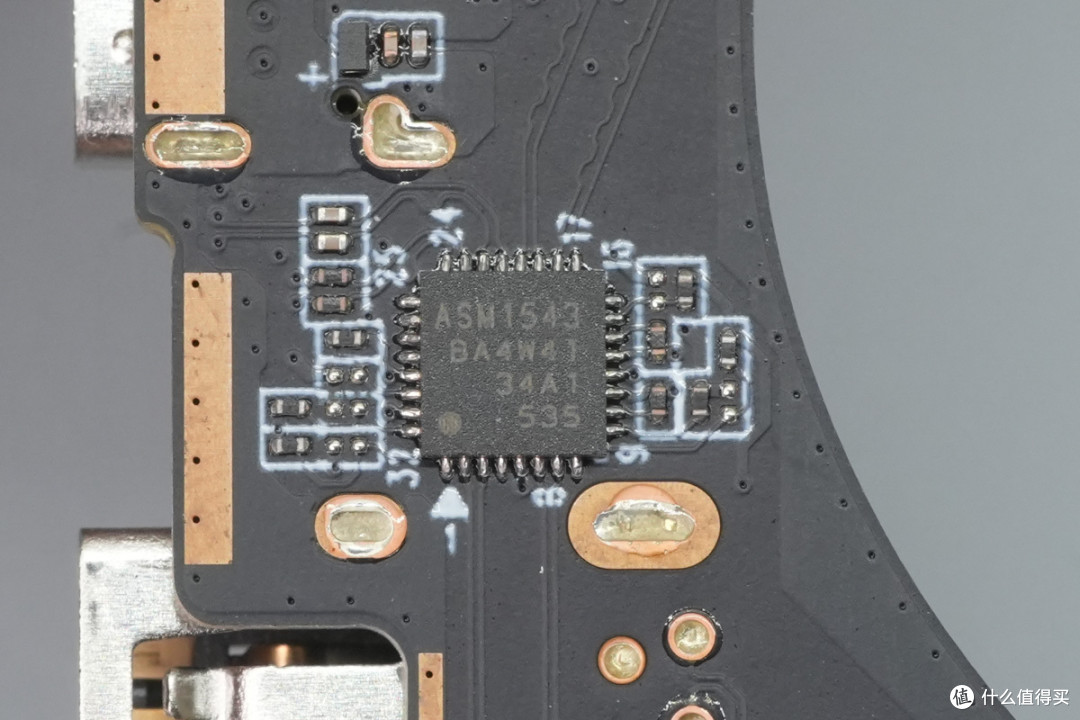

复用器来自祥硕，型号ASM1543，是一颗多路复用开关，支持10Gbps传输速率，采用QFN32封装，用于USB-C接口正反面切换。
丝印P524的TVS阵列用于数据线过电压保护。

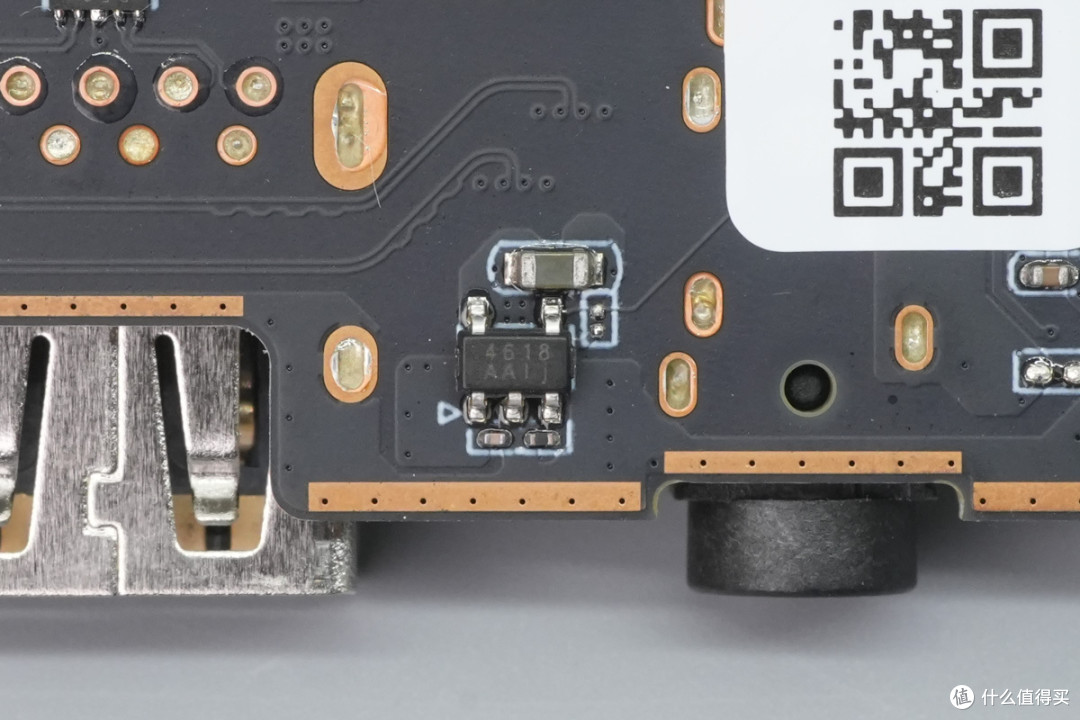

负载开关来自豪威，型号WS4618EAA，是一颗保护电流可调的负载开关，内置75mΩ开关管，支持2.7-5.5V工作电压，采用SOT-23-5L封装。

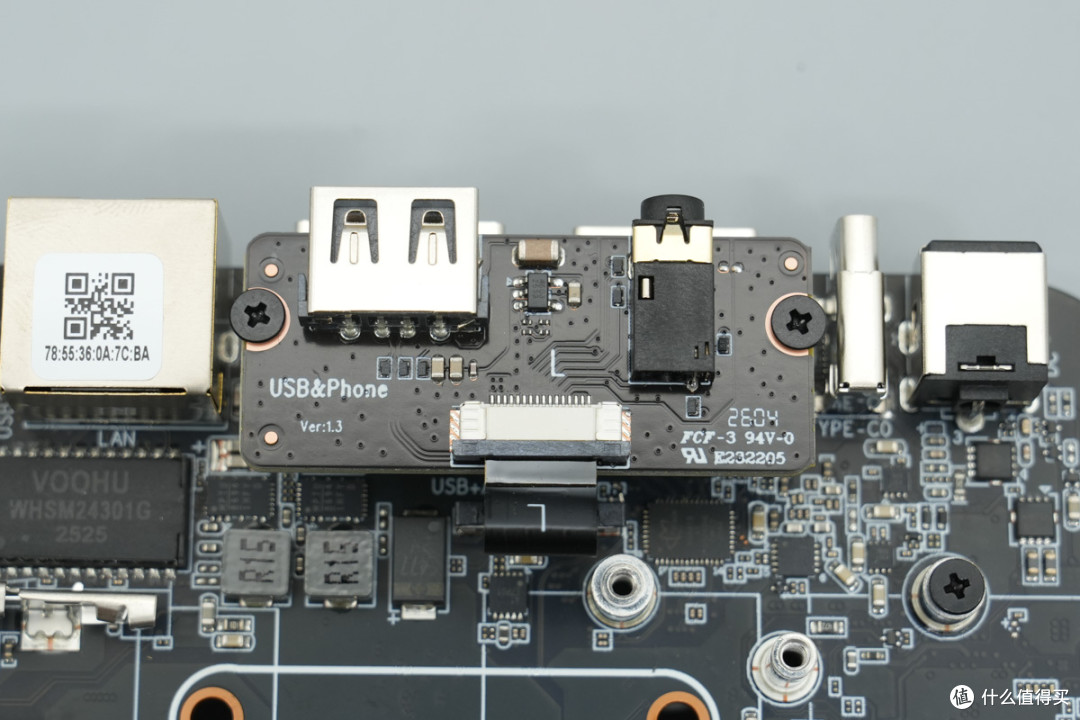

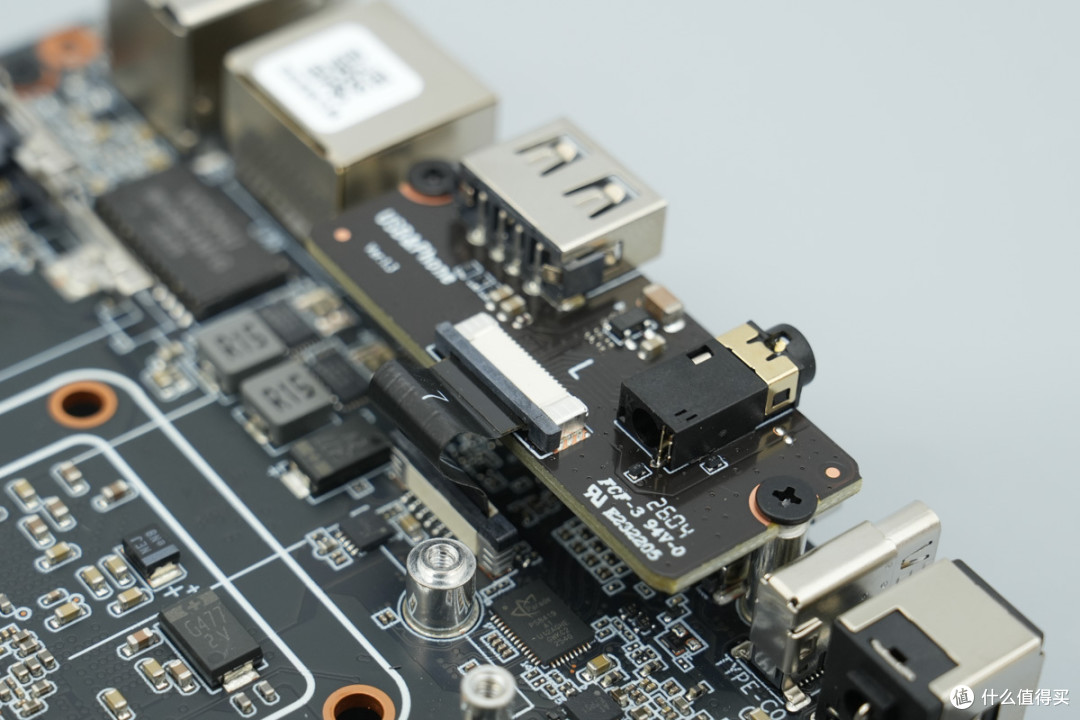

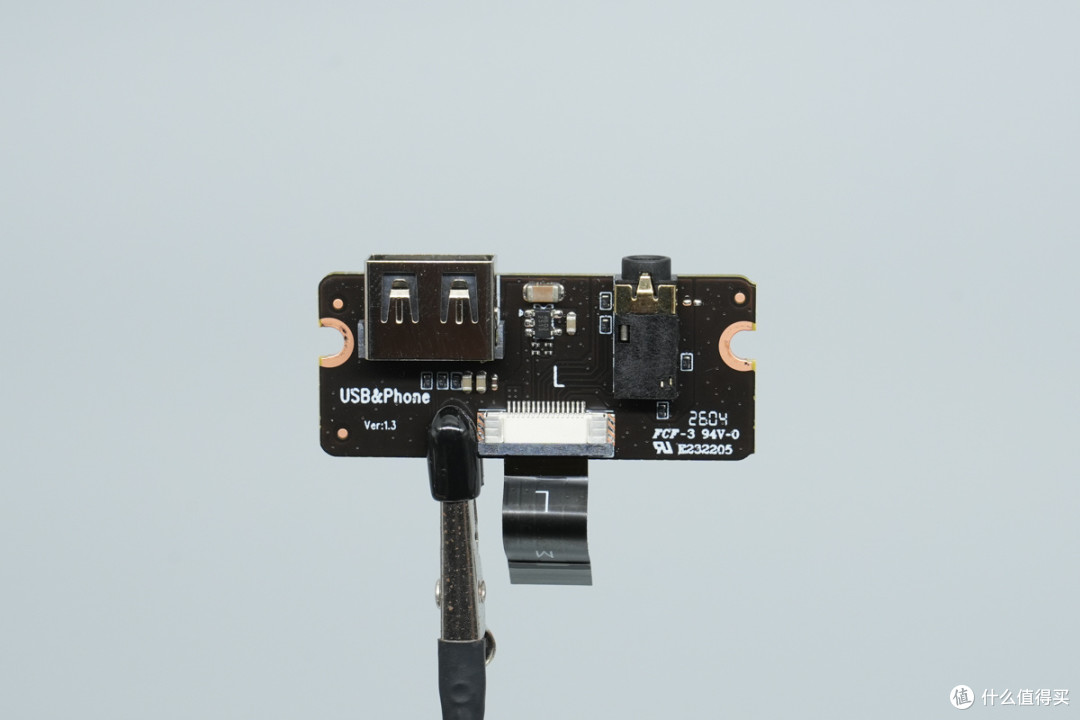

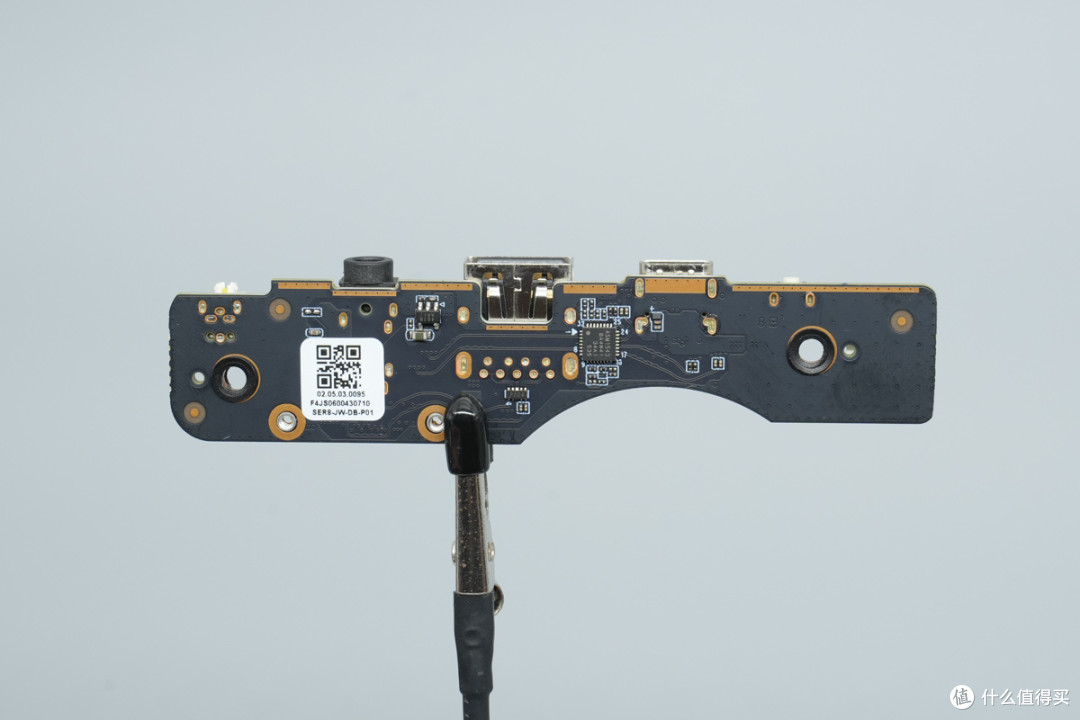

另一块小板设有USB-A接口，负载开关和3.5mm音频接口，下方设有排线接口。

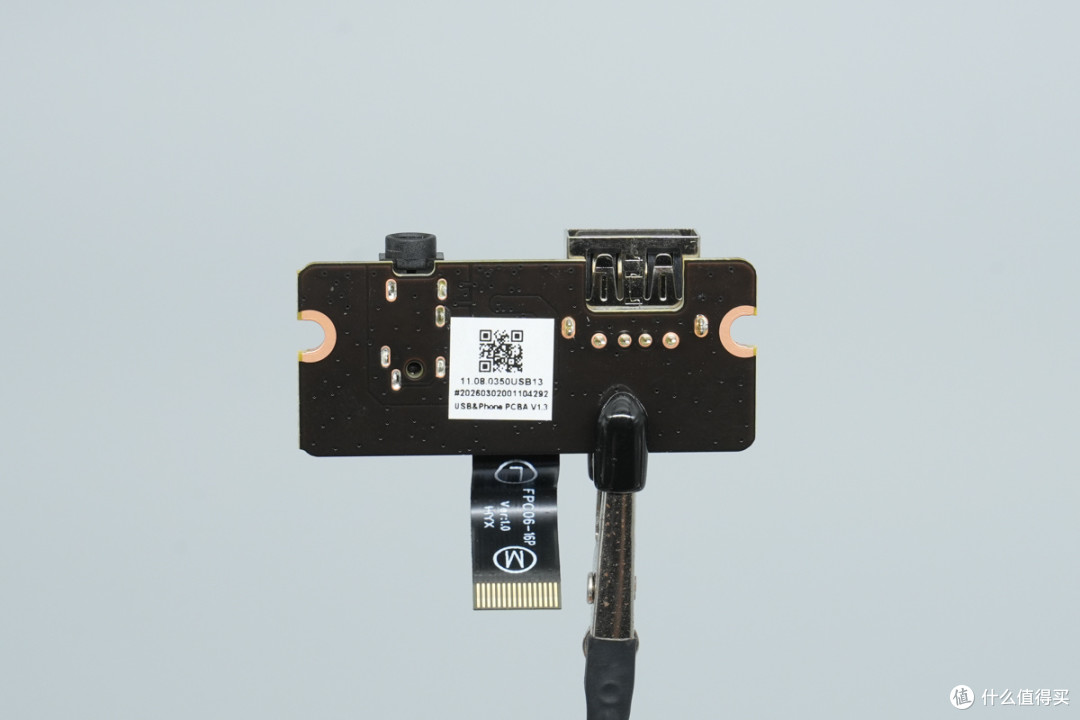

小板背面没有元件。

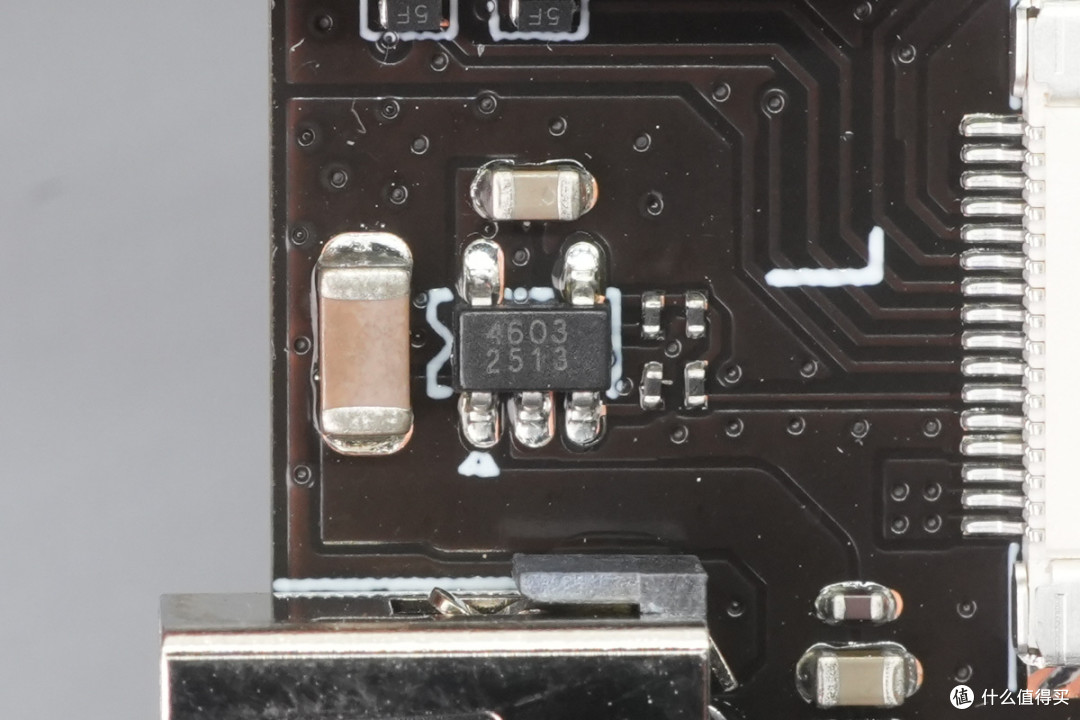

负载开关来自豪威，型号WS4603，是一颗保护电流可调的负载开关，芯片内置80mΩ开关管，支持2.5-5.5V工作电压，采用SOT-23-5L封装。

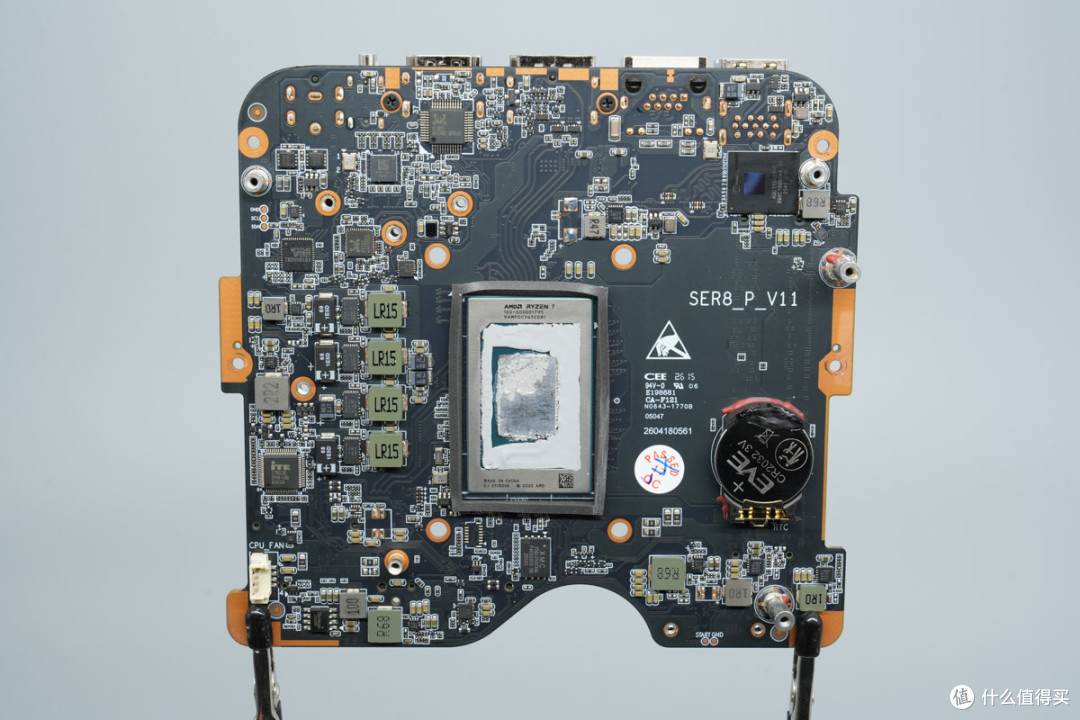

主板正面一览，中间位置设有CPU，左侧设有DrMOS和降压电感，左侧上方设有供电控制器，USB-C接口控制器，重定时器芯片，声卡芯片。左下角设有EC芯片，下方设有降压电路。右侧上方设有万兆网卡芯片，下方设有时钟电池和降压电路。
主板背面设有内存插槽，存储器，网络变压器。还设有DrMOS，滤波电容，重定时器芯片以及内外接口。

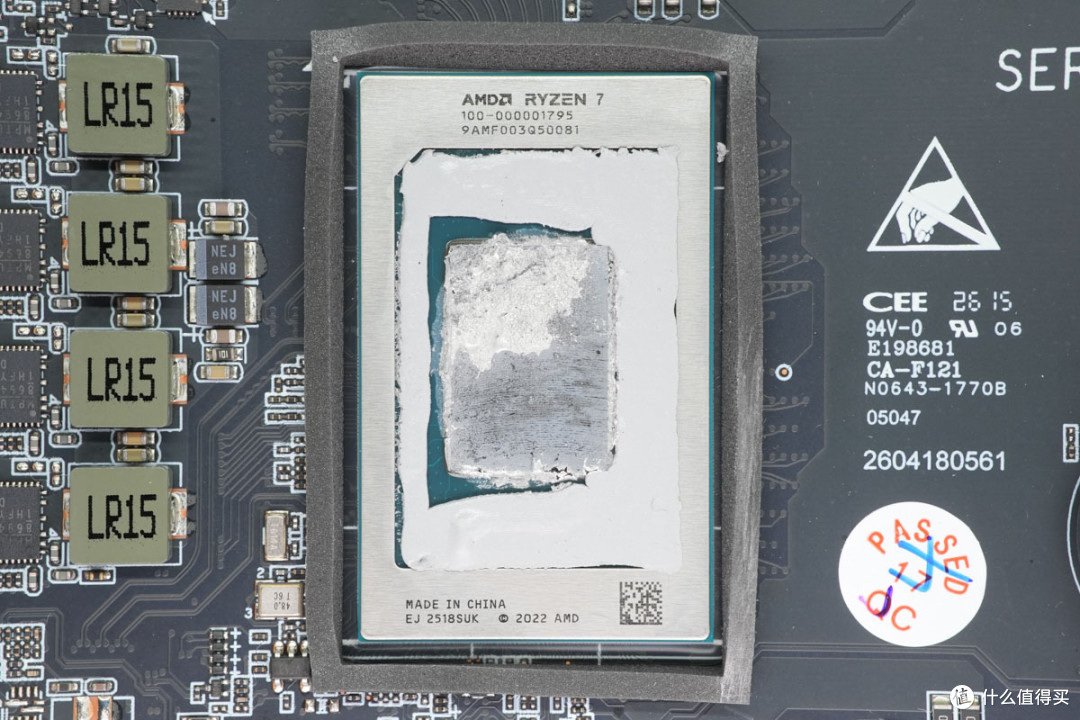

AMD RYZEN 7 H 255处理器特写，采用Zen 4架构，具备8核心16线程，最高频率4.9GHz，具备8MB L2和16MB L3缓存，内置AMD Radeon 780M核显，具备12个核心，频率2.6GHz。产品ID为100-000001795。

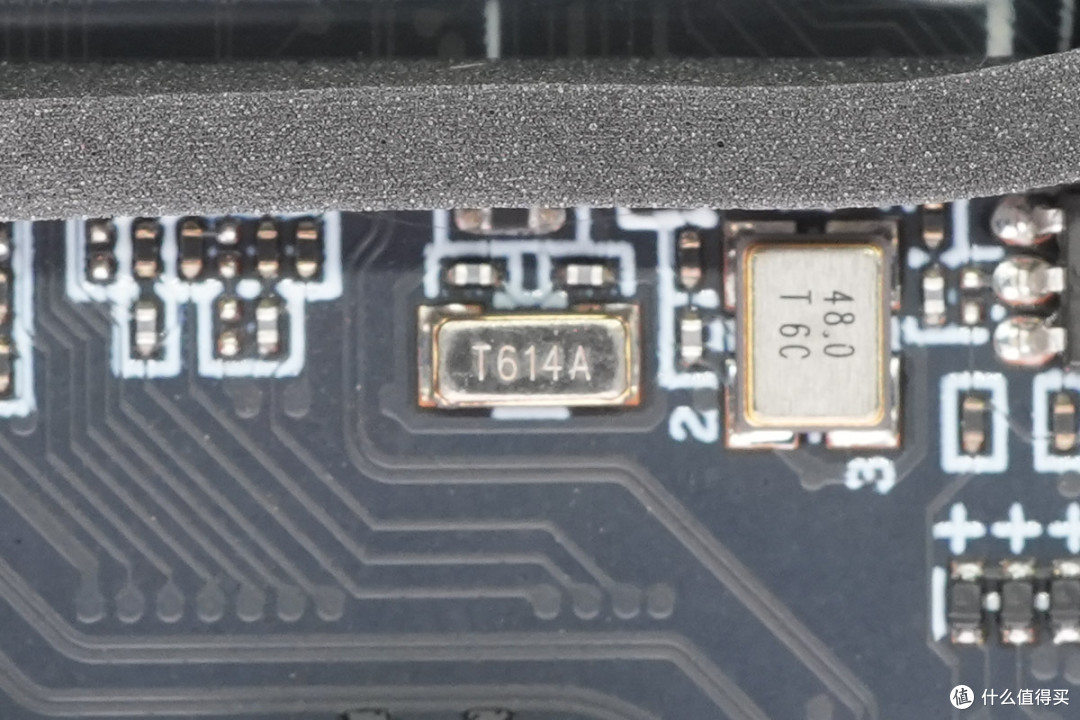

48.0MHz时钟晶振特写。
32.768kHz时钟晶振特写。

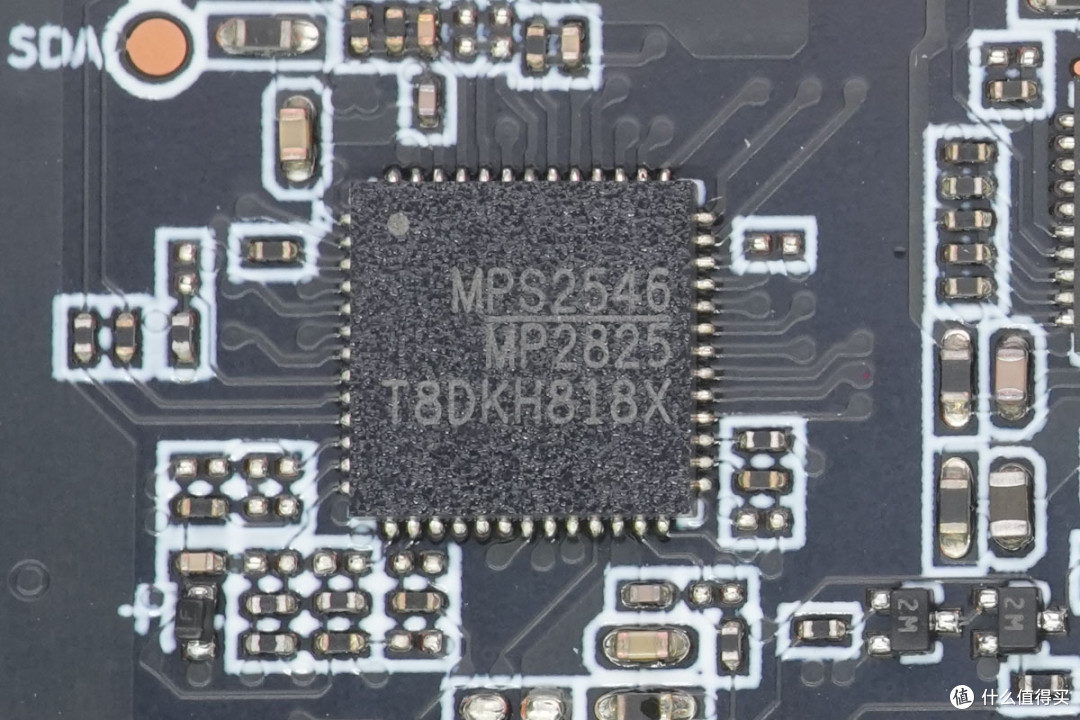

供电控制器来自MPS芯源半导体，型号MP2825，采用QFN-52封装。

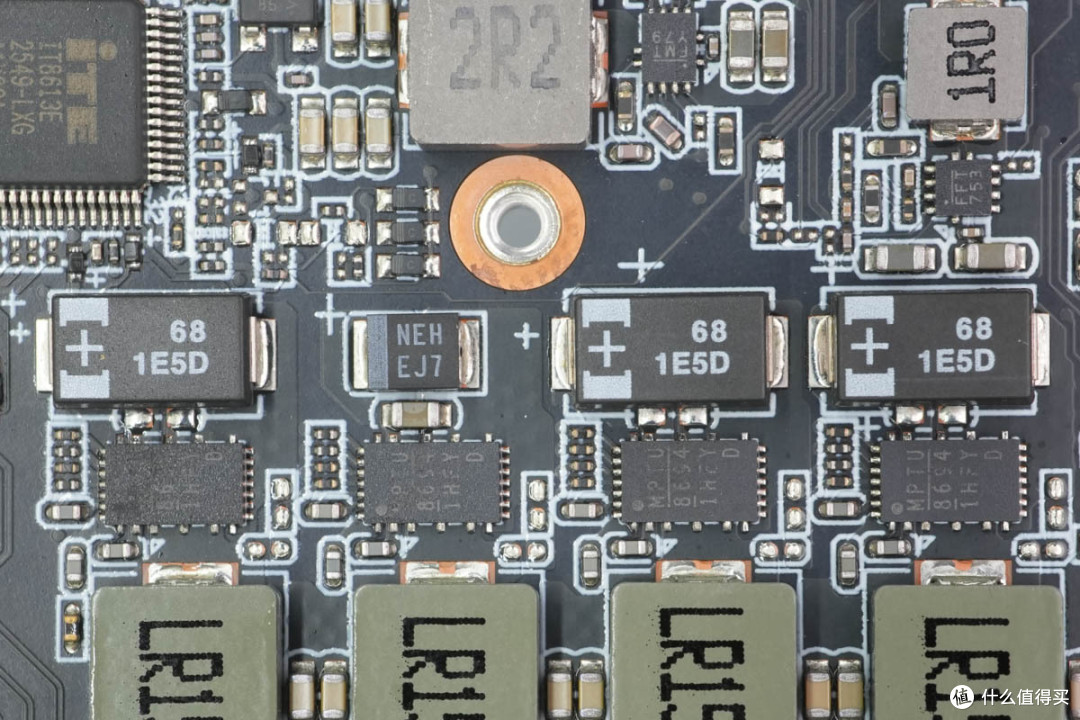

输入滤波电容特写，其中三颗来自松下，为POSCAP，规格为68μF25V。一颗来自国巨，规格为25V22μF。
DrMOS芯片来自芯源系统，型号MP86941。
0.15μH供电电感特写。
滤波电容来自国巨，为NeoCapacitor系列聚合物钽电容，规格为2.5V330μF。

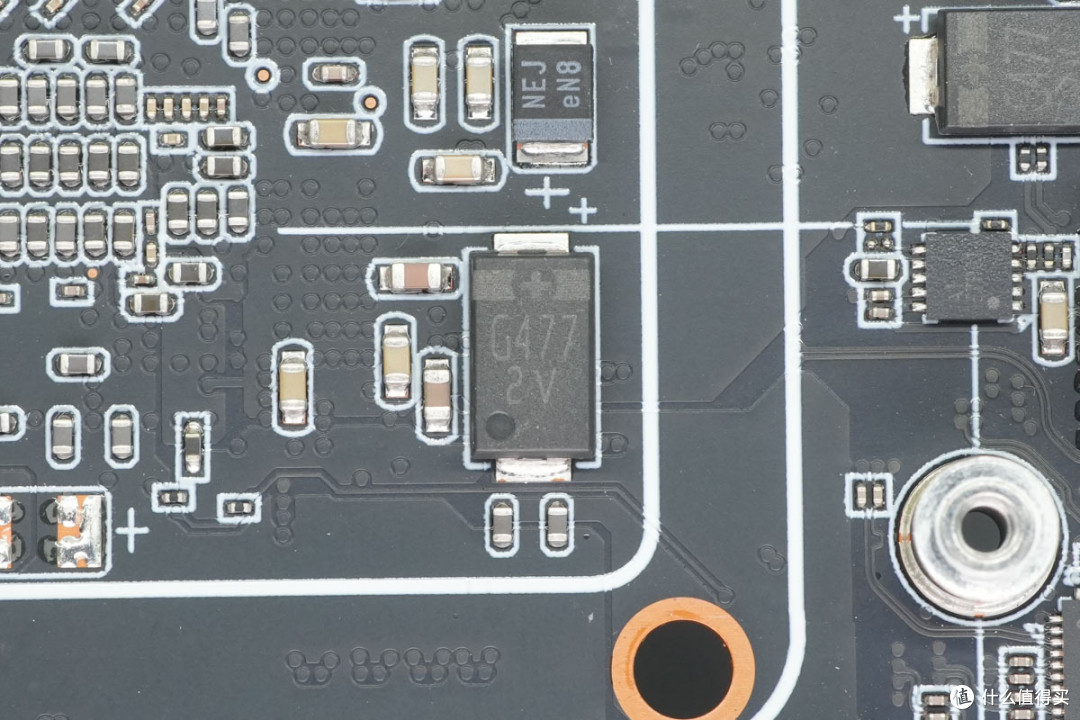

滤波电容来自国光，为PA-CAP系列聚合物片式叠层铝电解电容器，规格为470μF2V，用于CPU供电滤波。

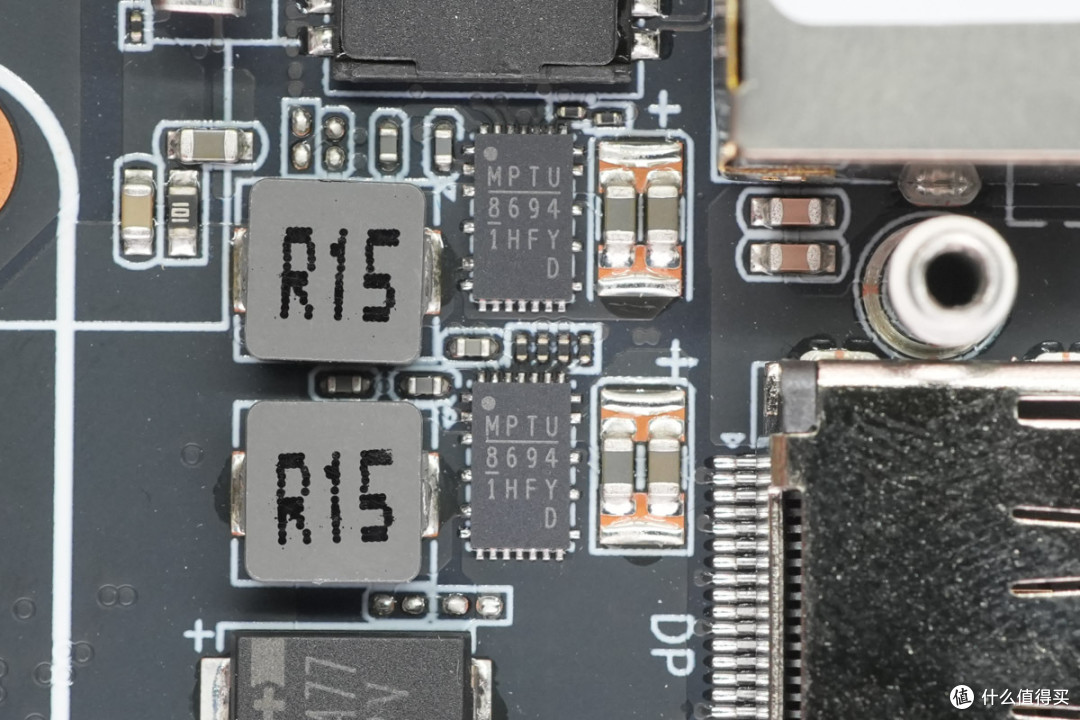

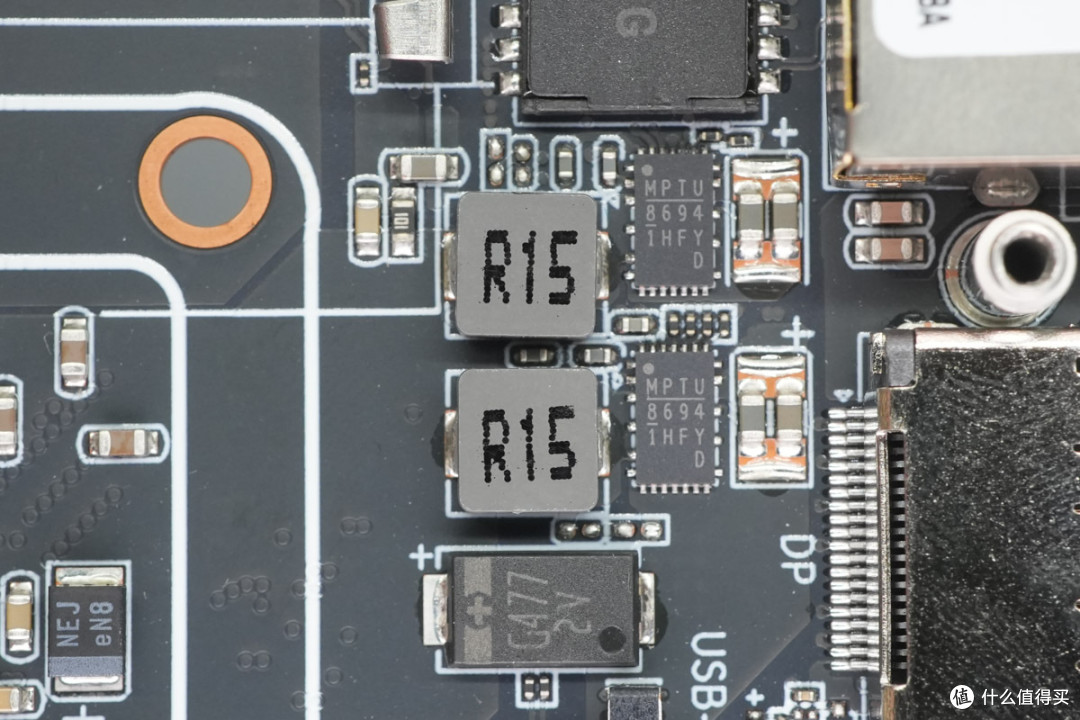

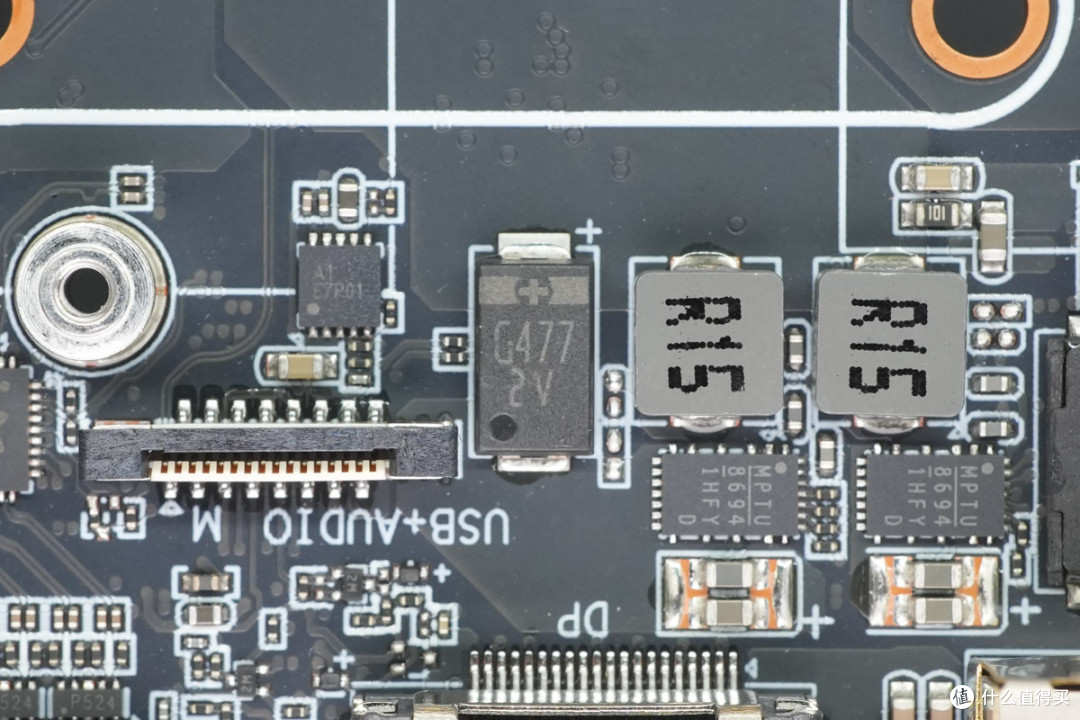

主板背面还设有两路MP86941 DrMOS。
0.15μH供电电感特写。

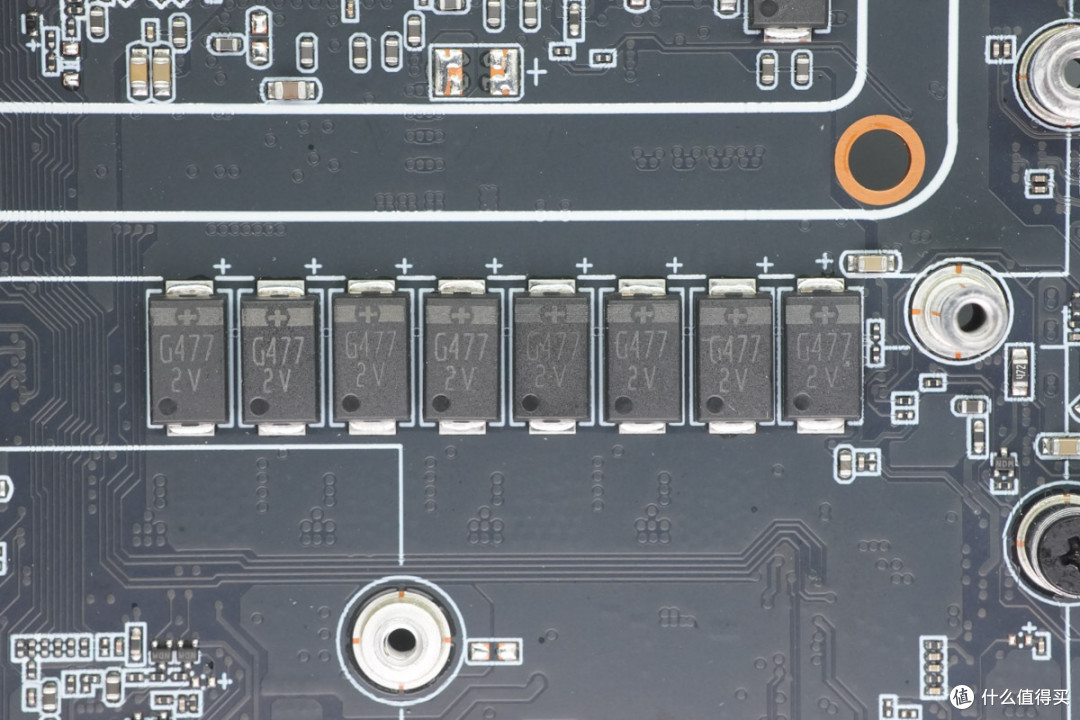

滤波电容规格为470μF2V。
滤波电容规格相同。

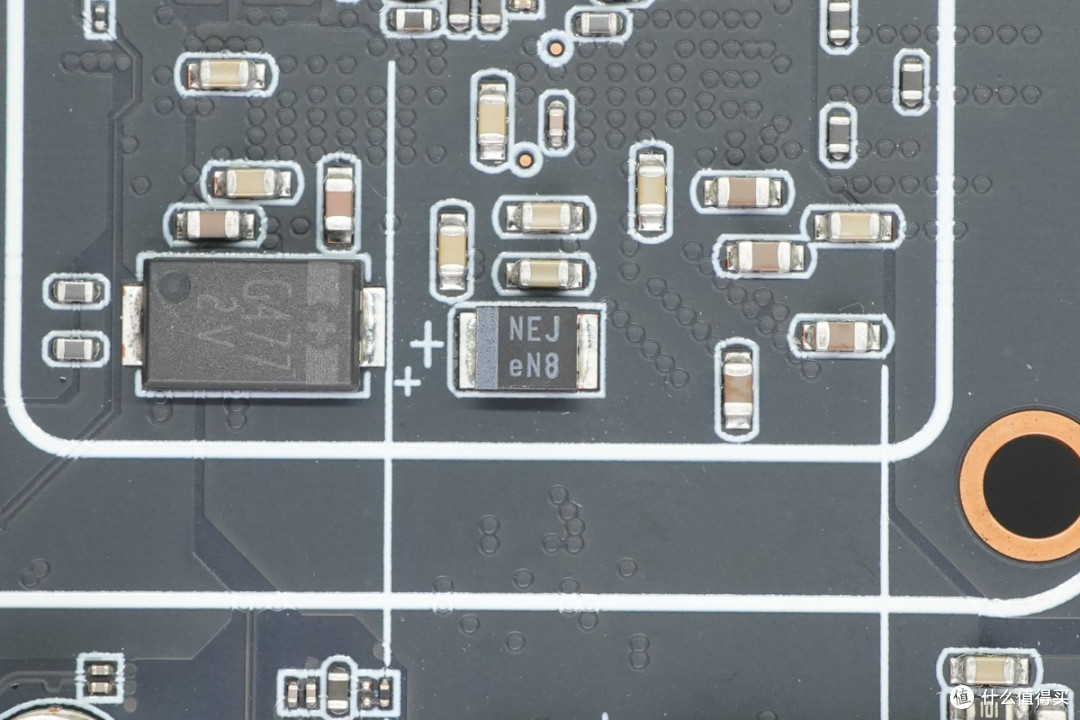

滤波电容规格为2.5V330μF。

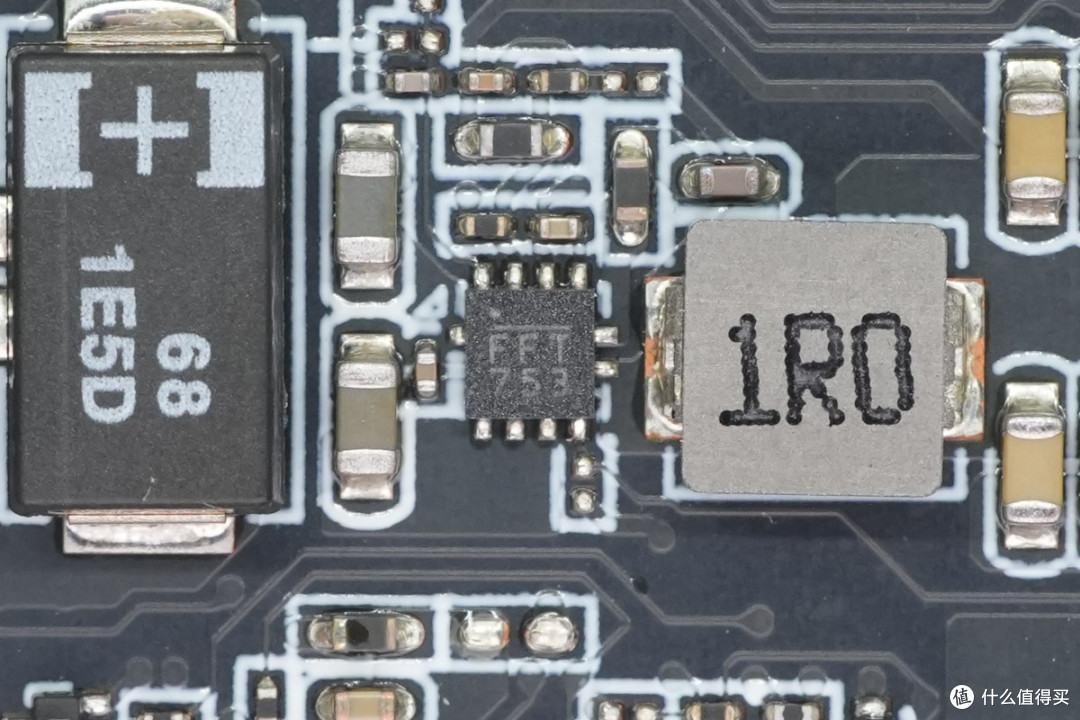

降压芯片来自芯源系统，丝印FF，采用QFN-11封装。
1μH降压电感特写。

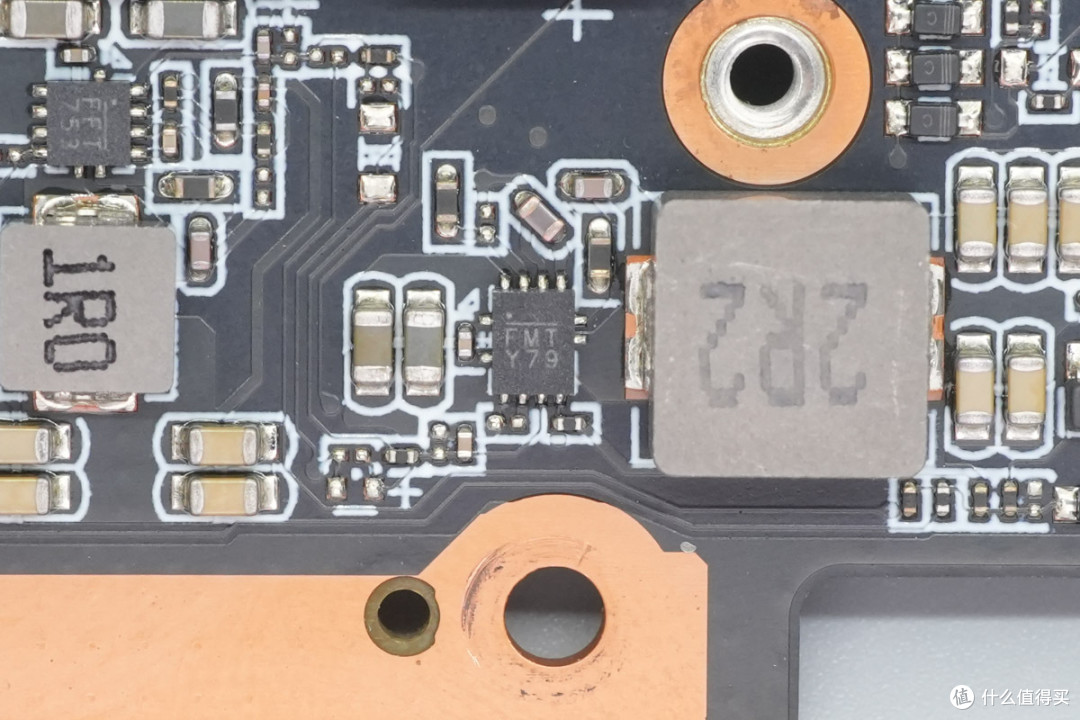

同步降压芯片来自芯源系统，丝印FM，采用QFN-12封装。
2.2μH降压电感特写。

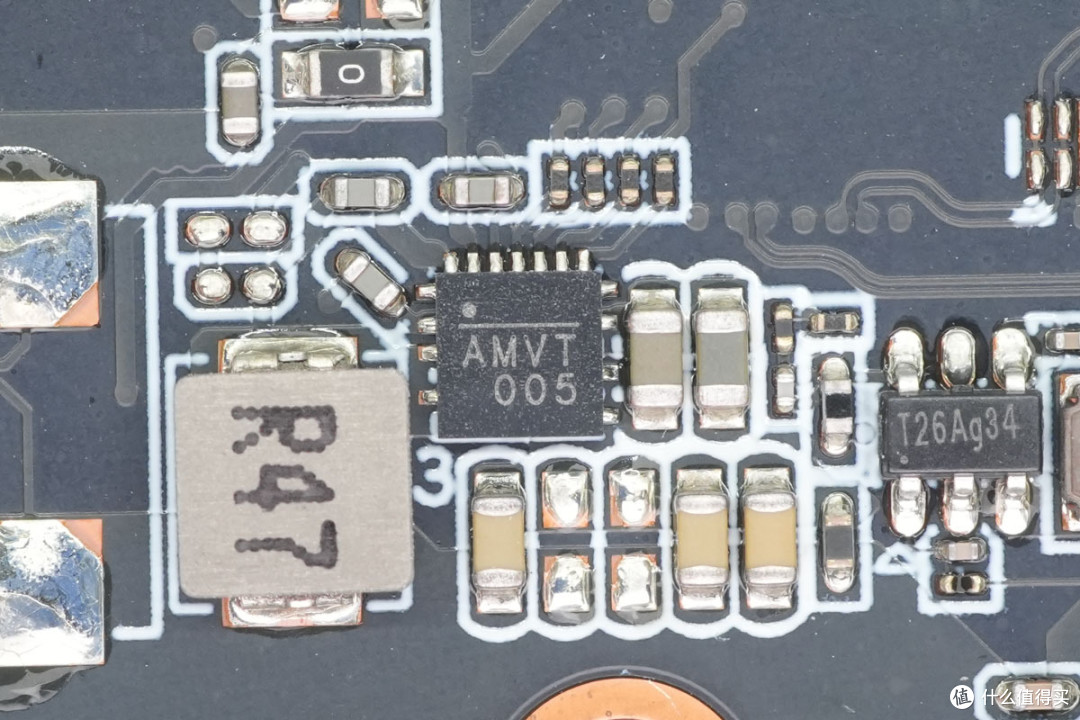

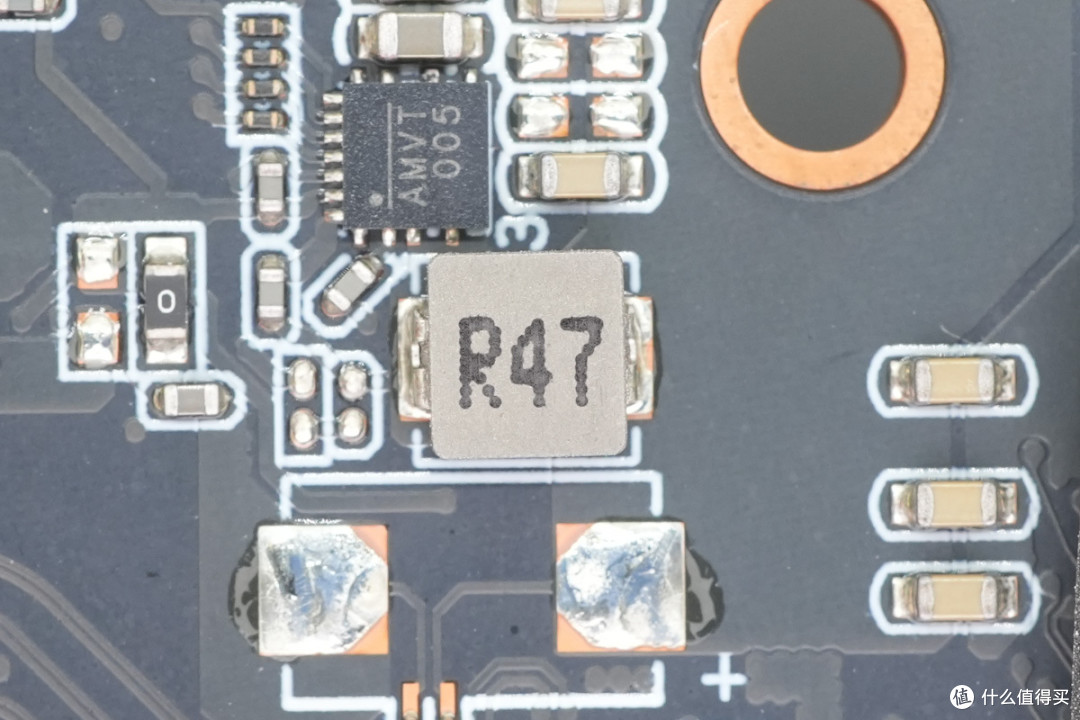

同步降压芯片来自芯源系统，丝印AMV。
0.47μH降压电感特写。

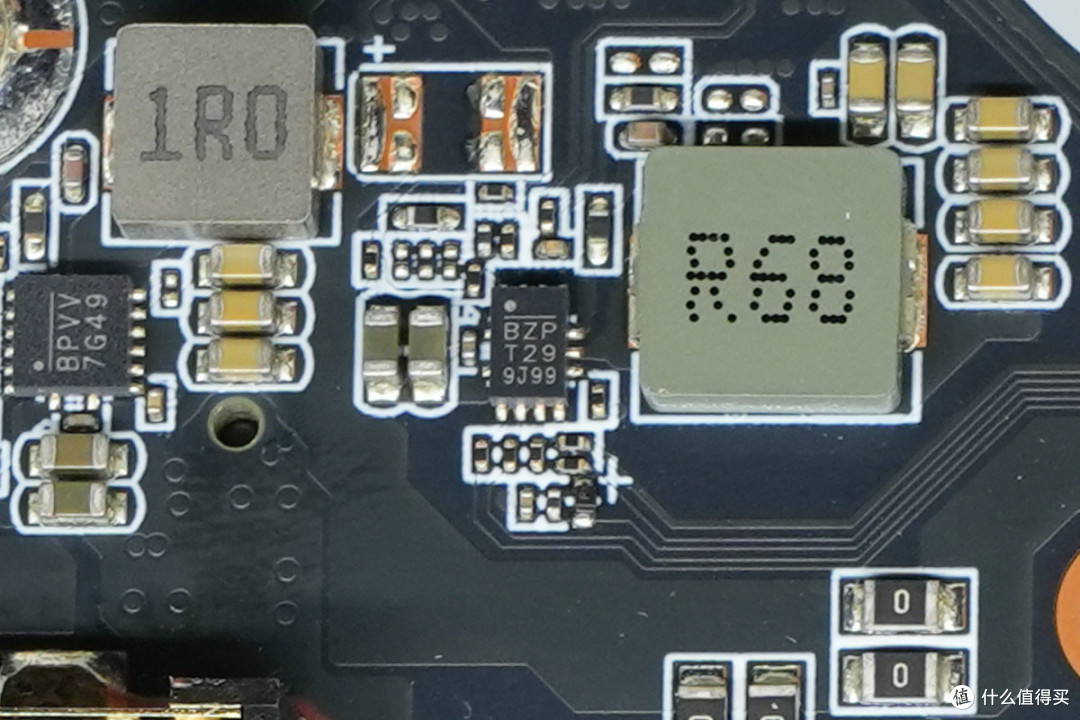

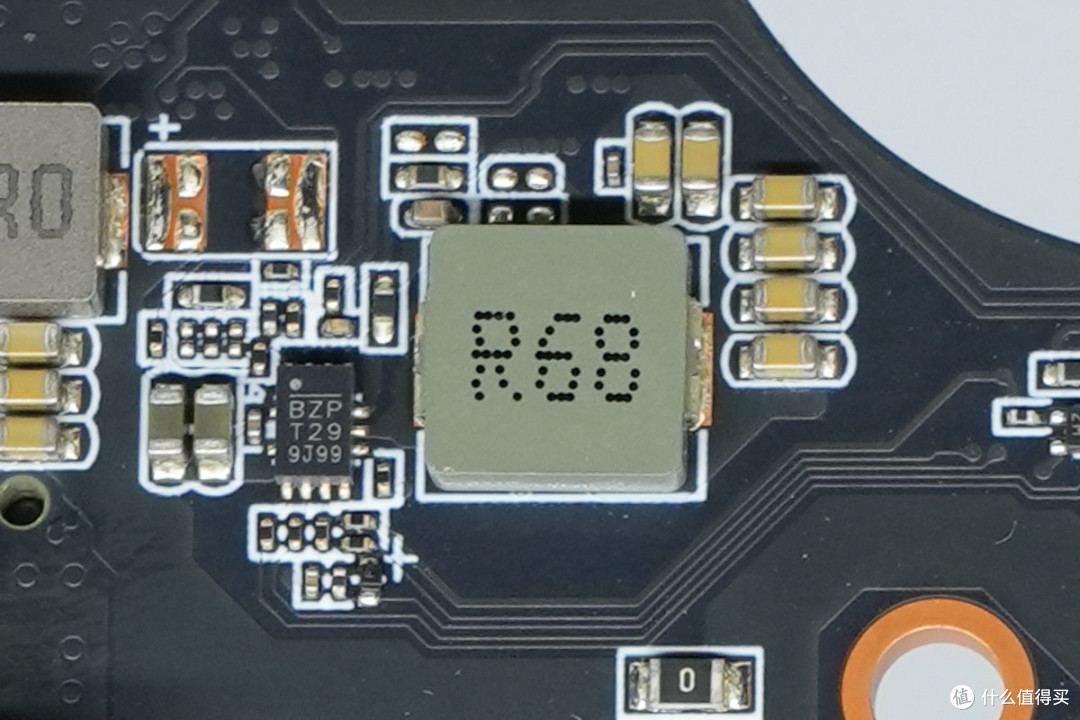

同步降压芯片来自芯源系统，丝印BZP，型号NB692FGD，采用QFN-13封装。
0.68μH降压电感特写。

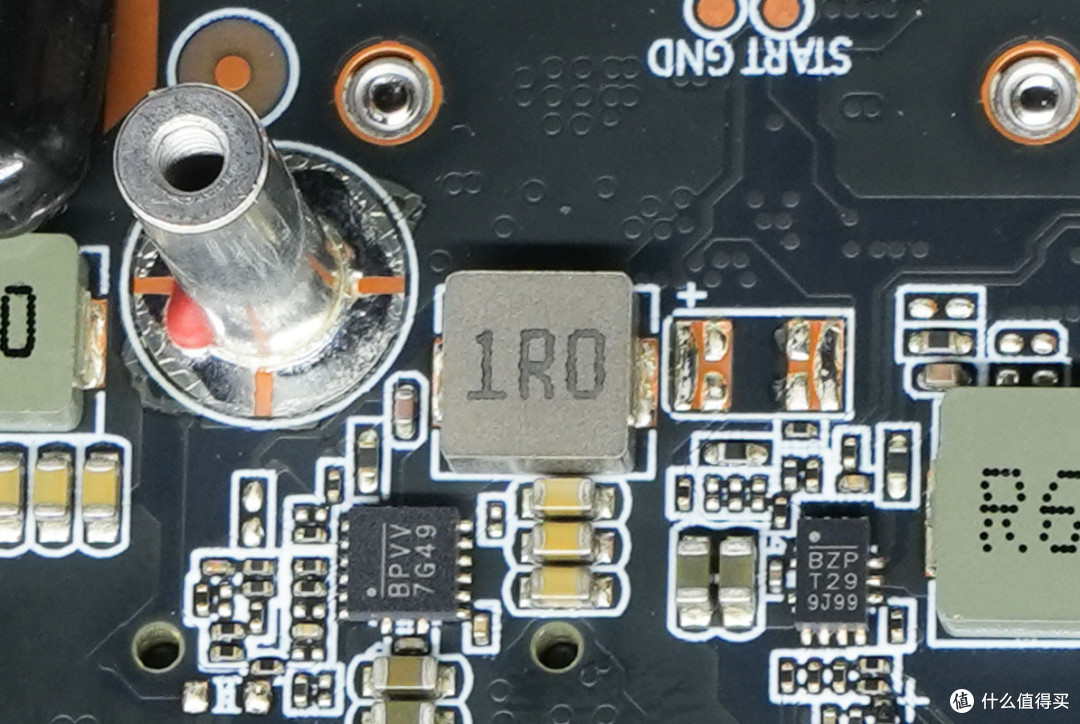

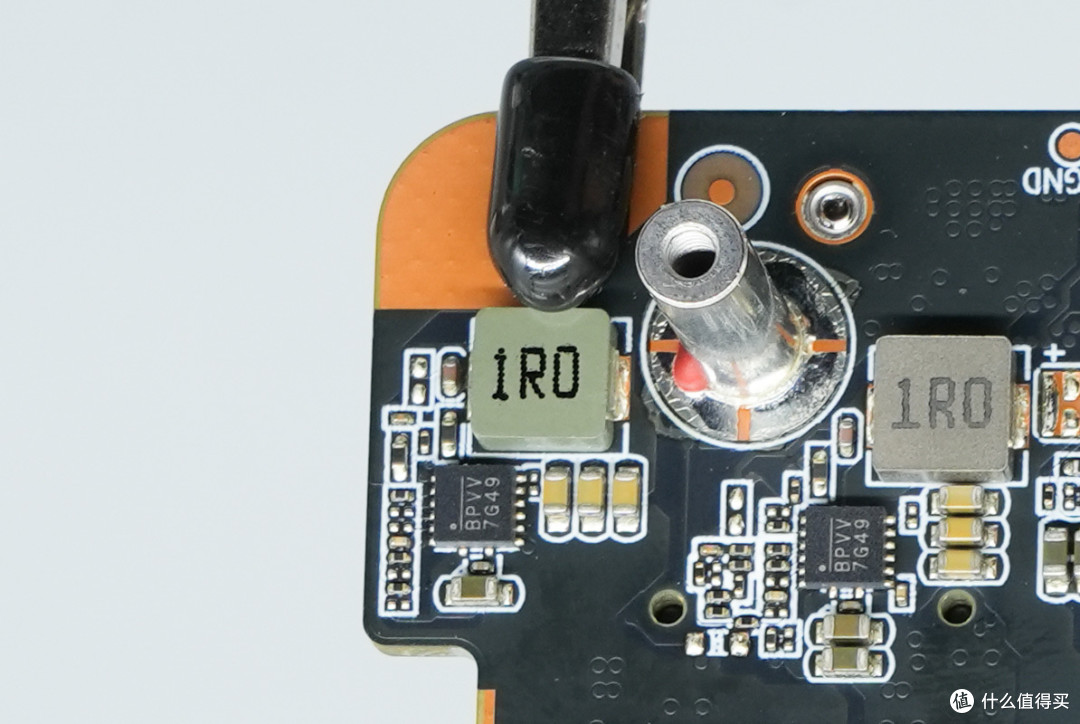

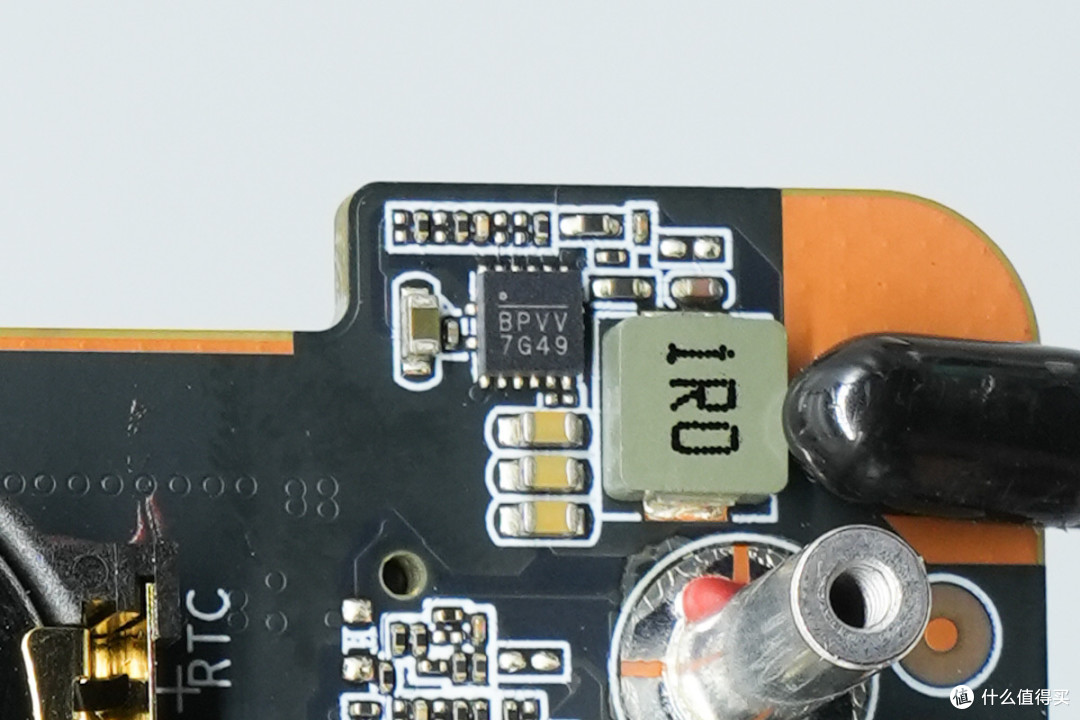

同步降压芯片来自芯源系统，丝印BPV，型号NB693AGQ-Z，采用QFN-16封装。
1μH降压电感特写。
另一颗降压芯片型号相同。
1μH降压电感特写。

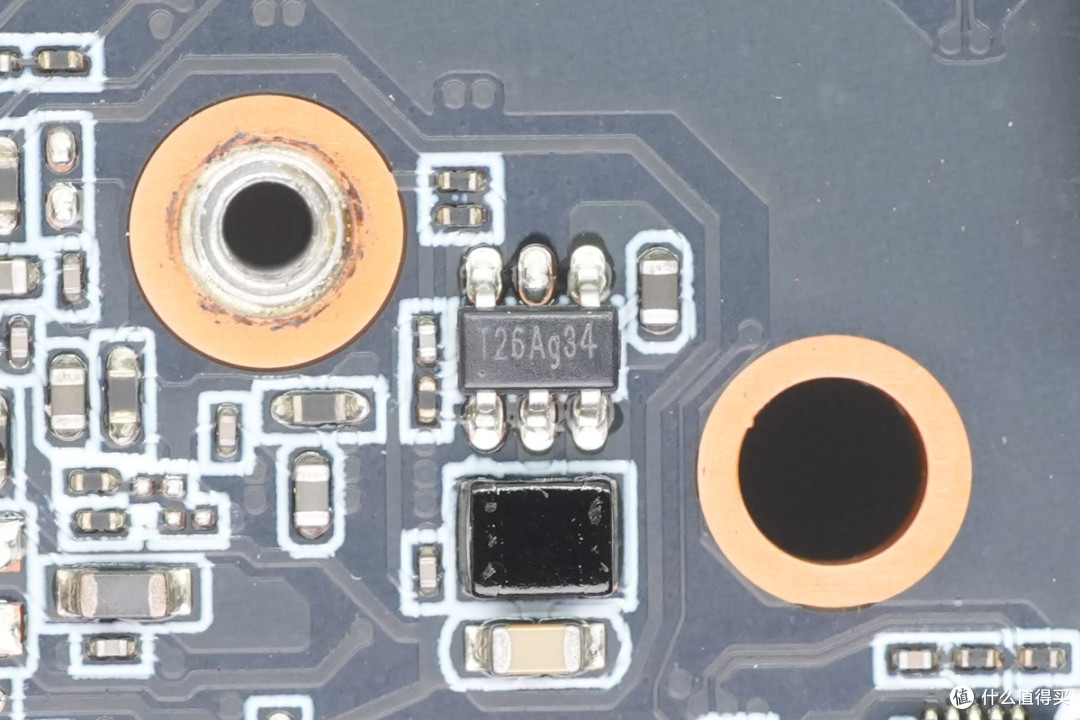

同步降压芯片来自拓尔微，丝印T26A，型号TMI3411，支持2.5-6V输入电压，输出电流2A，芯片内置开关管，开关频率1MHz，采用SOT23-5封装。
同步降压芯片采用拓尔微TMI3411。
同步降压芯片采用拓尔微TMI3411。

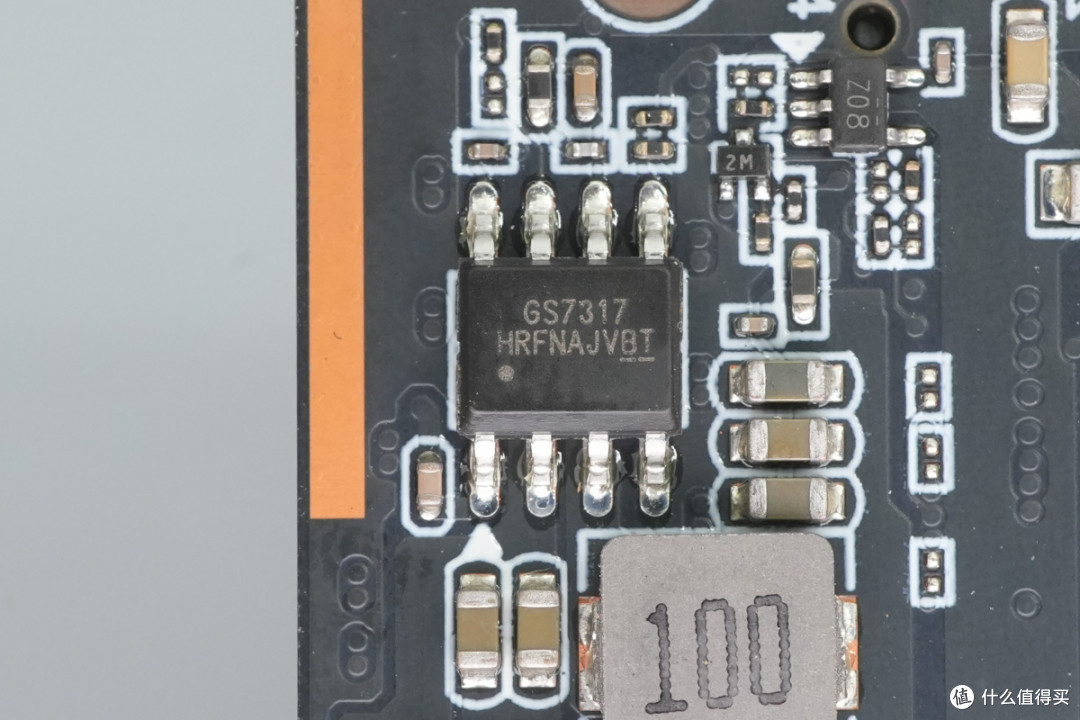

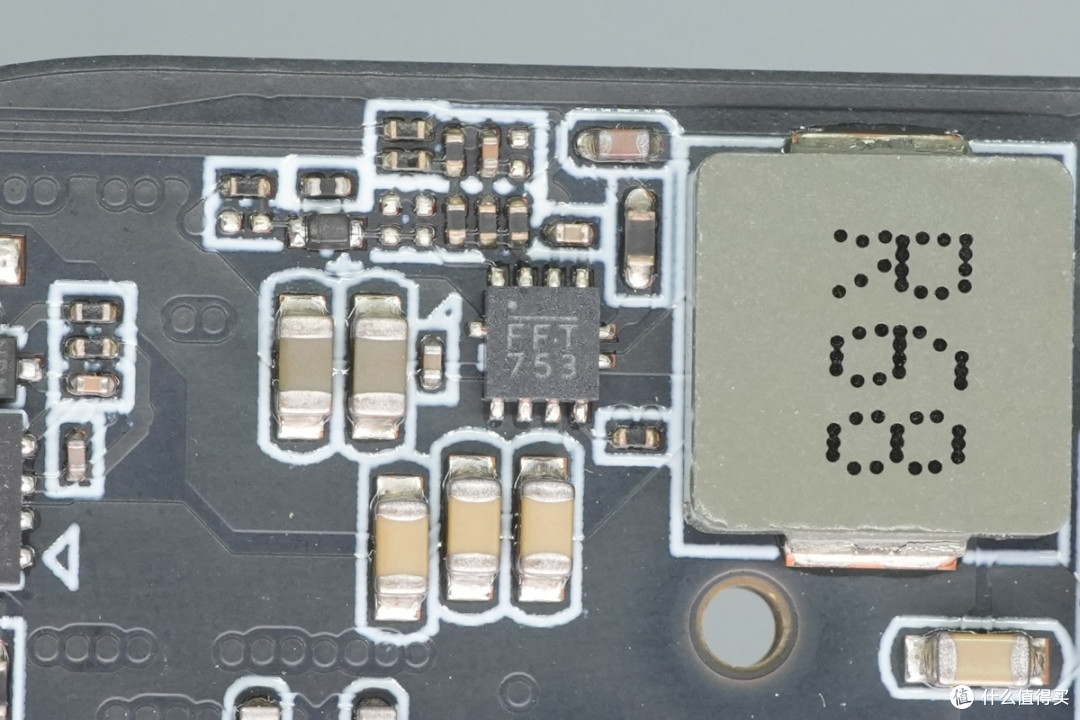

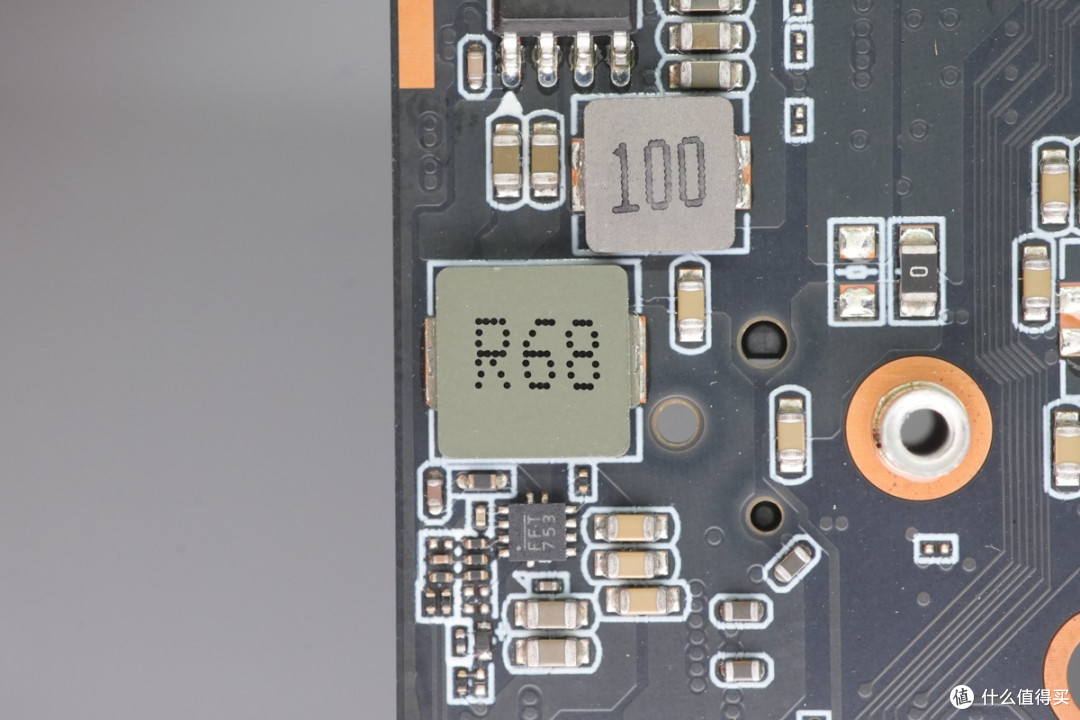

同步降压芯片来自登丰微，型号GS7317，是一颗高性能同步降压转换器，芯片支持4.5-23V输入电压，支持0.8-20V输出电压，输出电流3A，芯片内部集成开关管，开关频率为340kHz，具备过电流保护，输出欠压保护，过热关断保护，采用PSOP-8封装。
10μH降压电感特写。

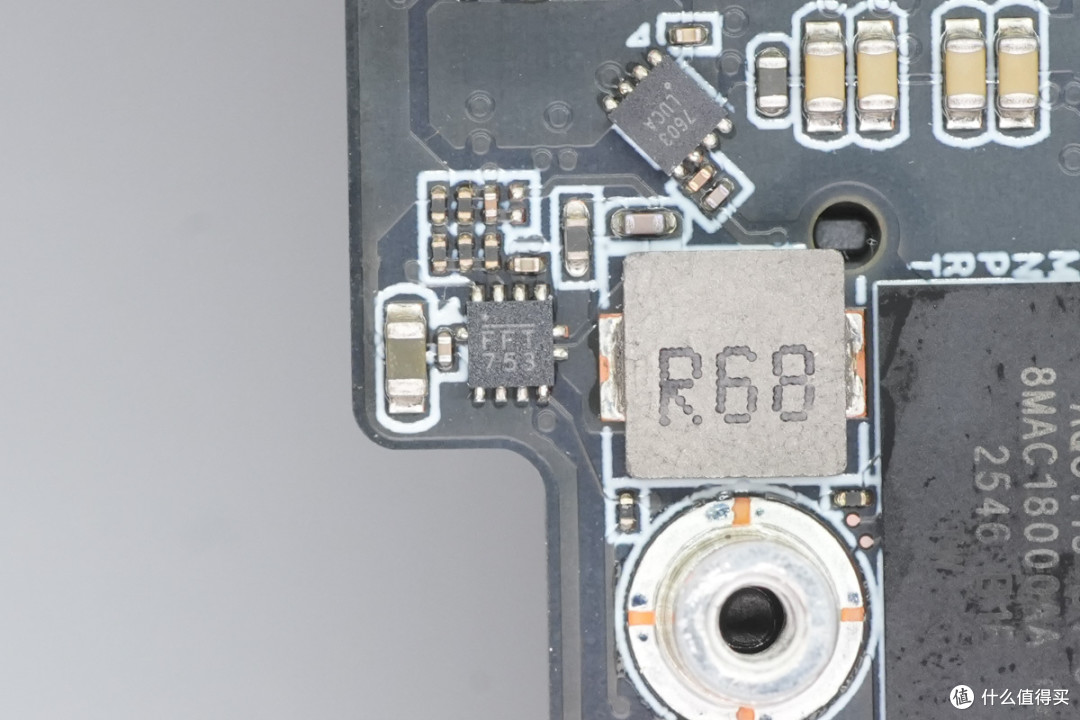

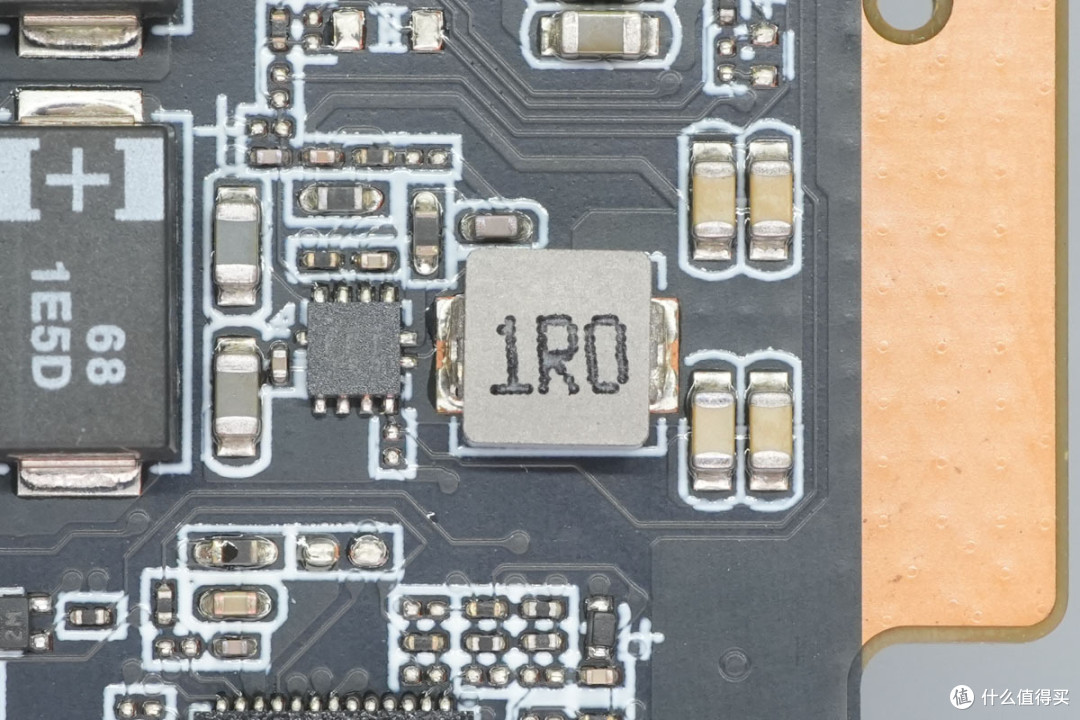

降压芯片来自芯源系统，丝印FF，采用QFN-11封装。
0.68μH降压电感特写。

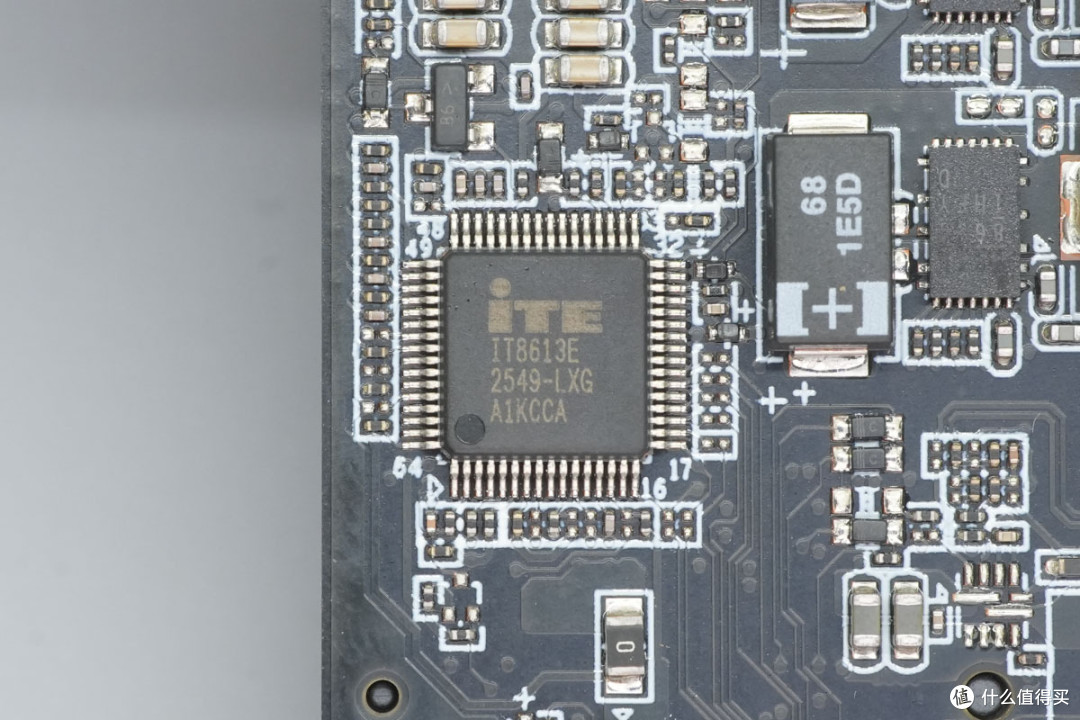

EC芯片来自联阳，型号IT8613E，采用QFP-64封装。
存储器来自武汉新芯，型号XM25QU256C，容量为32MB，支持1.65-1.9V工作电压，采用WSON6*8-8L封装。

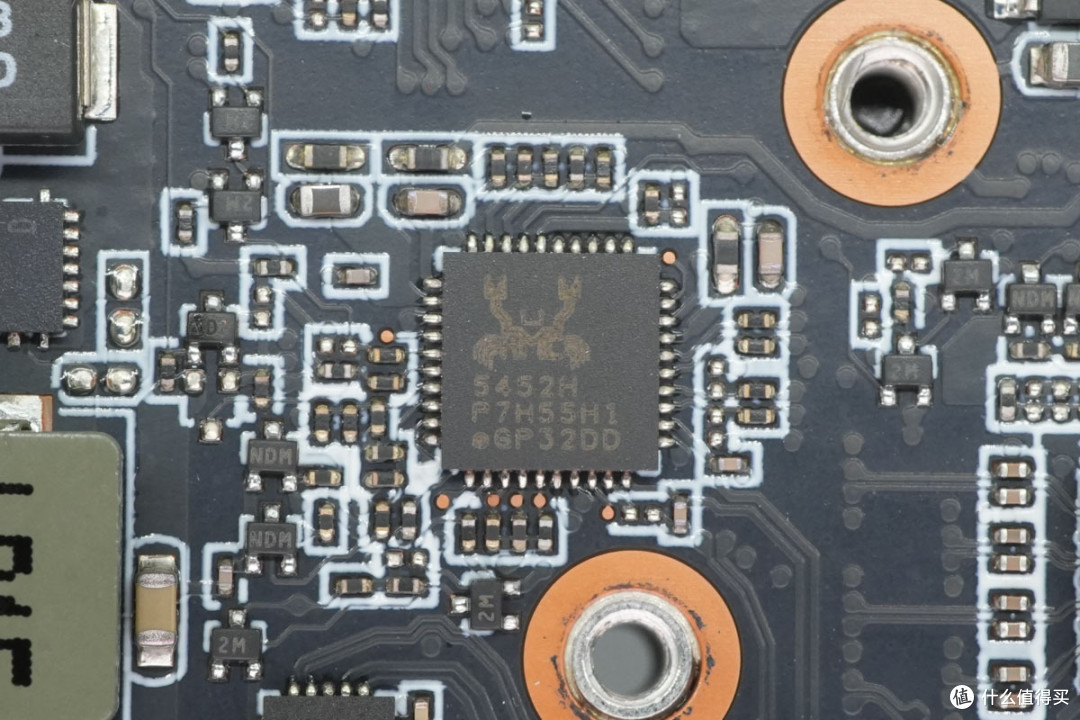

USB-C接口控制器来自瑞昱半导体，型号RTS5452H，支持USB Type-C规范1.3版本，支持USB PD3.0，支持BC1.2，支持固件更新，采用QFN40封装。

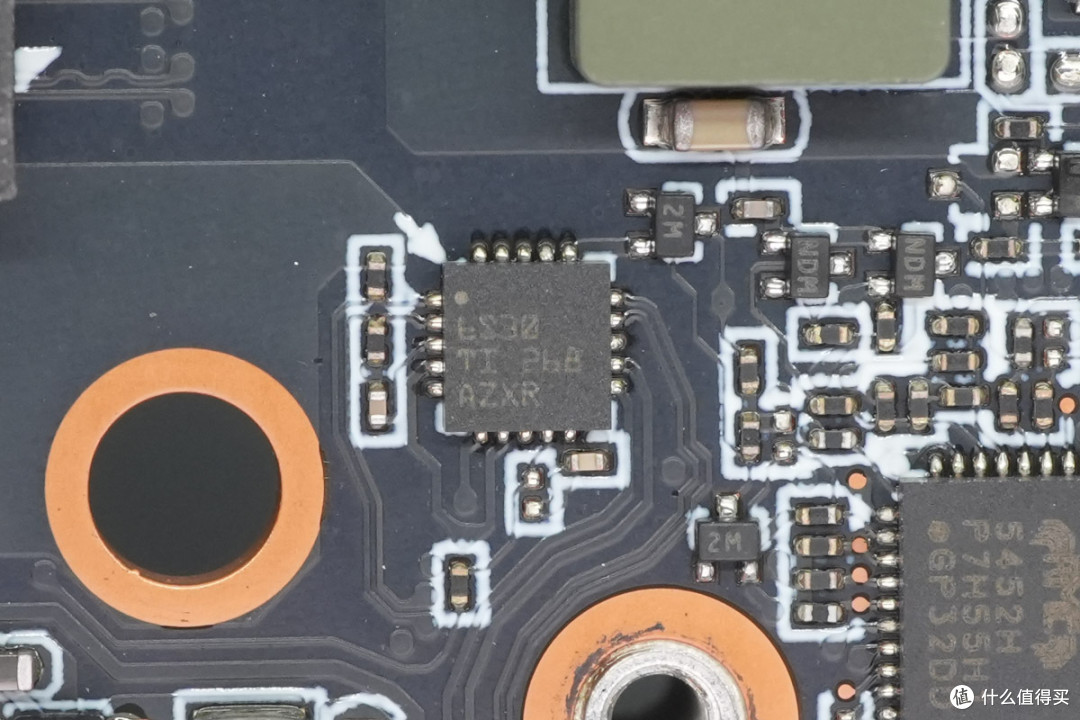

接口保护芯片来自德州仪器，丝印6S30，型号TPD6S300，支持VBUS短路过压保护和6通道ESD保护，采用WQFN20封装。

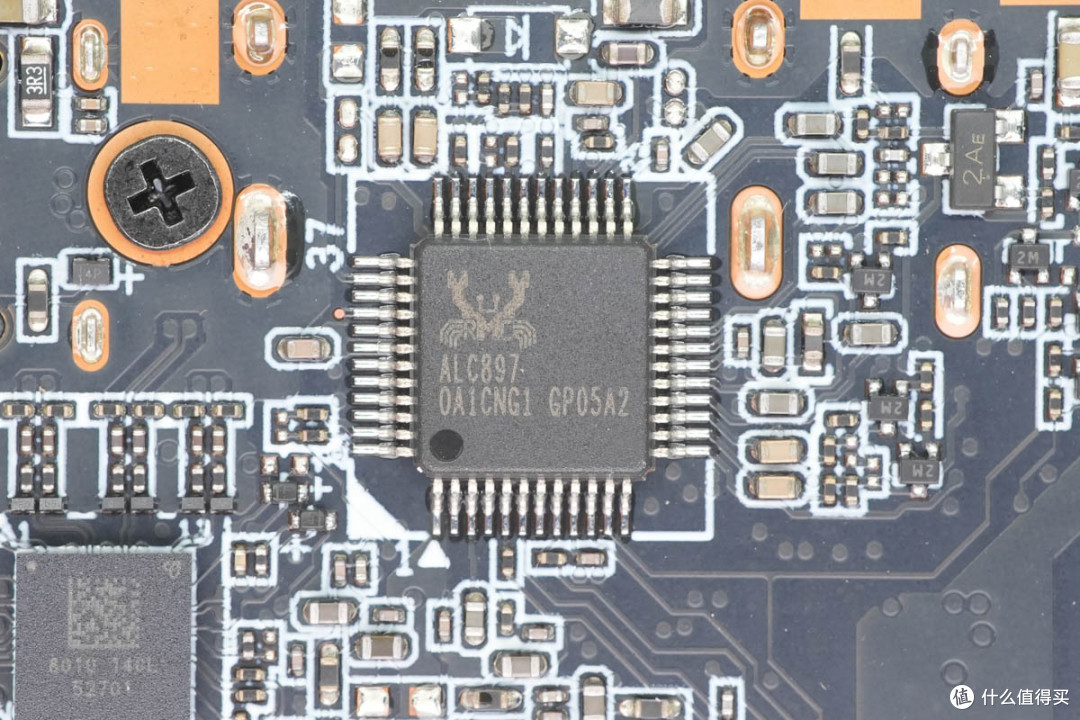

声卡芯片来自瑞昱半导体，型号ALC897，采用QFP48封装。

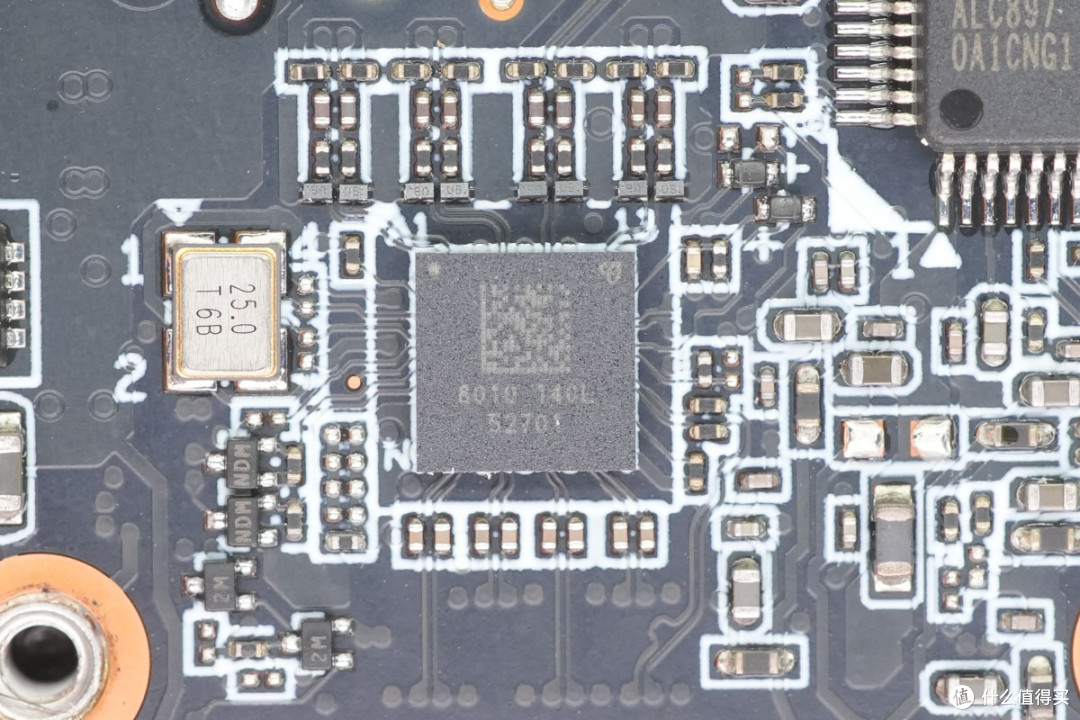

重定时器丝印8010 14CL。
25.0MHz时钟晶振特写。

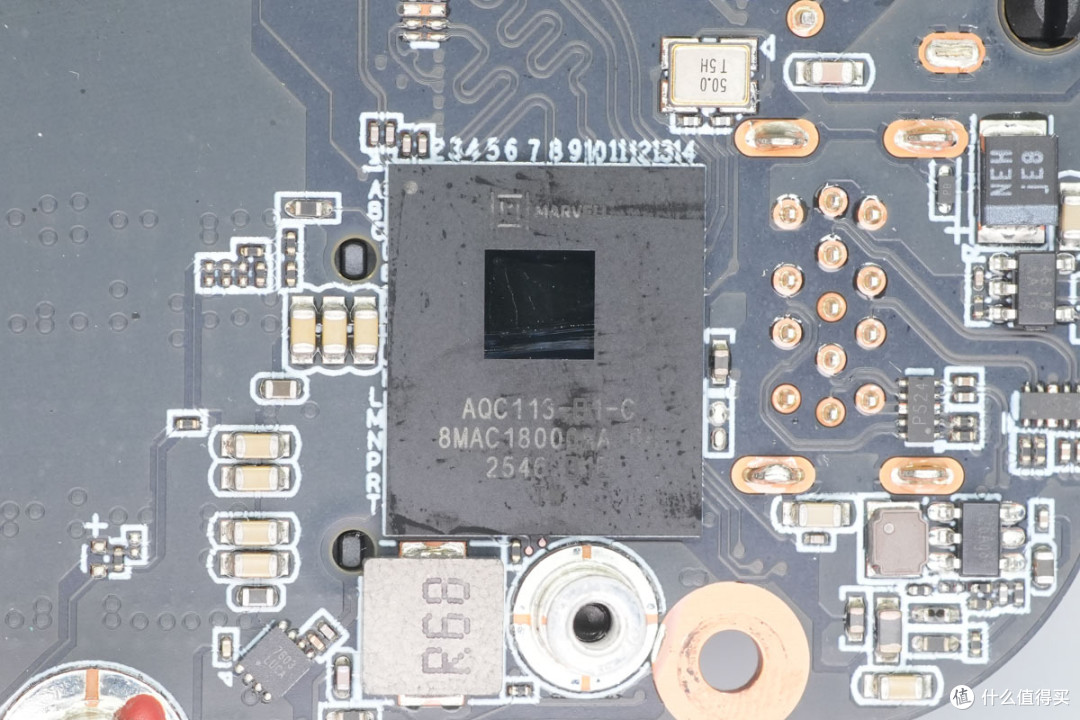

万兆网卡芯片来自迈威，型号AQC113，是一颗高性能可扩展的以太网控制器，支持PCIe Gen4，Gen3和Gen2，支持10G/5G/2.5G/1G/100M/10M速率，采用FCBGA 224封装。

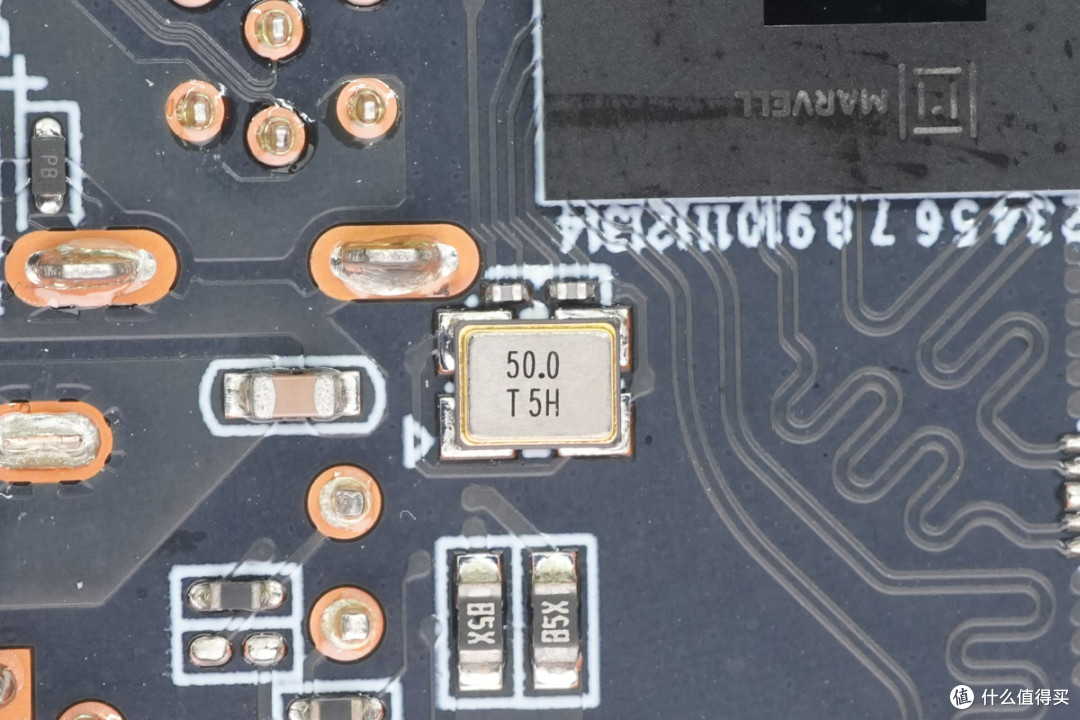

外置50.0MHz时钟晶振特写。

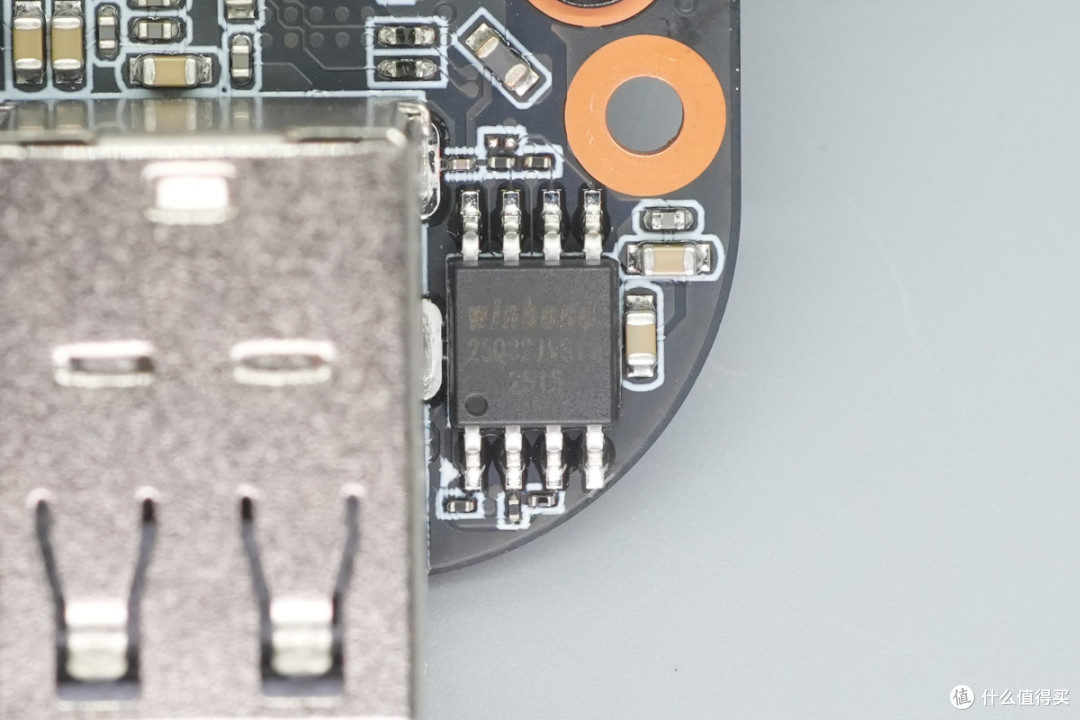

存储器来自华邦，型号W25Q32JVSSIQ，容量为4MB，支持2.7-3.6V工作电压，采用SOIC-8封装。
降压芯片来自芯源系统，丝印FF，采用QFN-11封装。
0.68μH降压电感特写。

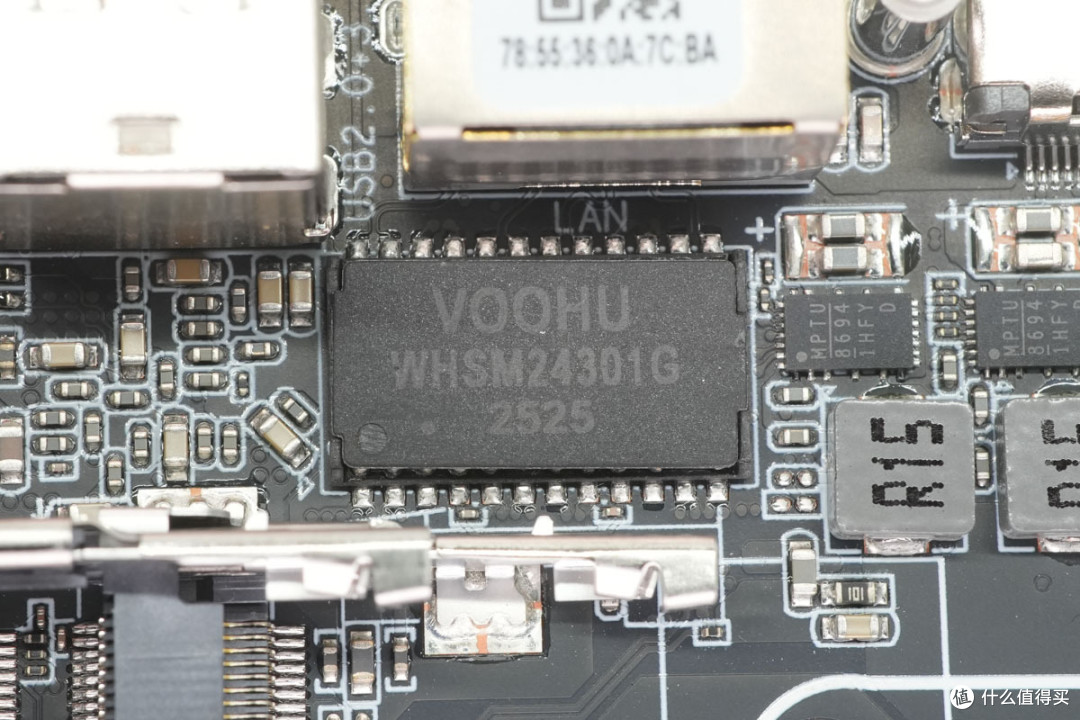

网络变压器来自沃虎电子，型号WHSM24301G，为SMD 10G以太网变压器。
滤波电容来自国巨，规格为6.3V150μF。
负载开关采用豪威WS4618EAA。
TVS阵列丝印P524。

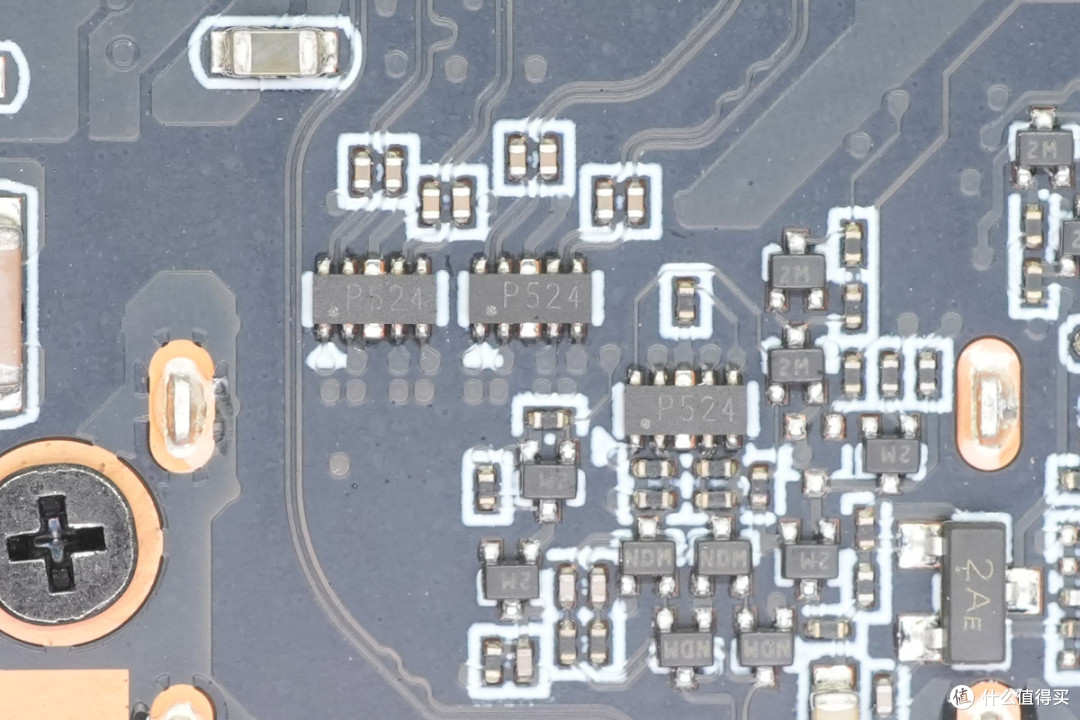

丝印P524的TVS阵列特写。

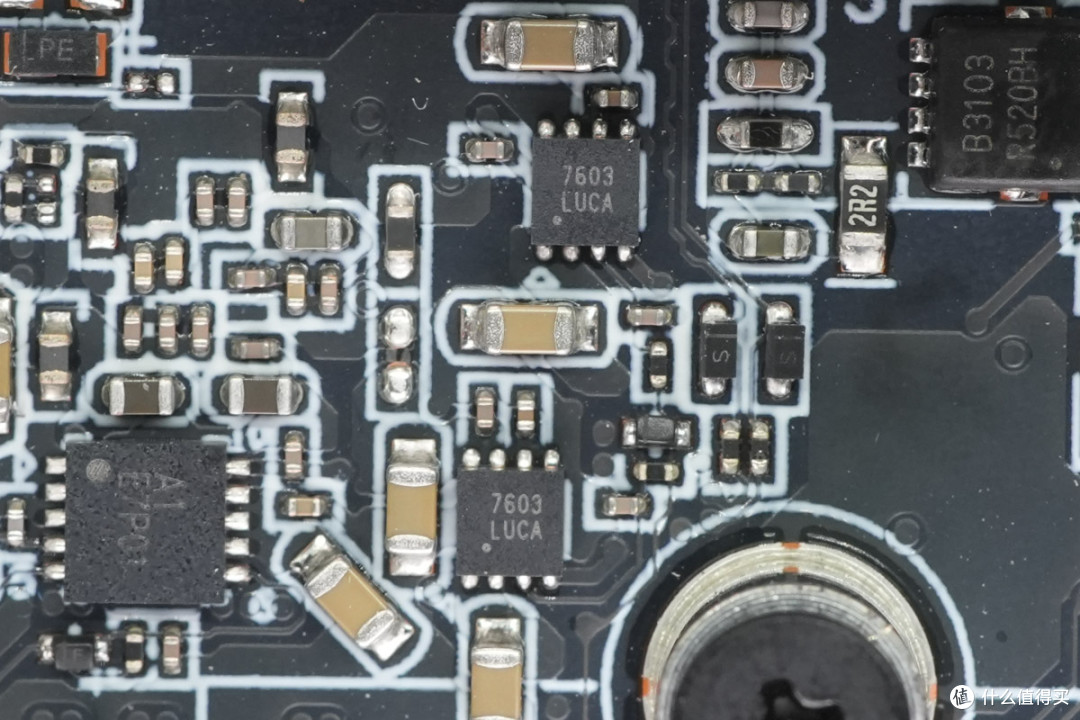

负载开关来自万胜发，型号FA7603，是一颗6A电流的负载开关，内置20mΩ开关管，具备反向电流阻断，采用DFN2*2封装。
另一颗负载开关型号相同。
负载开关型号相同。
负载开关来自万胜发，型号FA7608，是一颗单通道负载开关，支持5.5V输入电压和10A连续电流，采用DFN3*3封装。

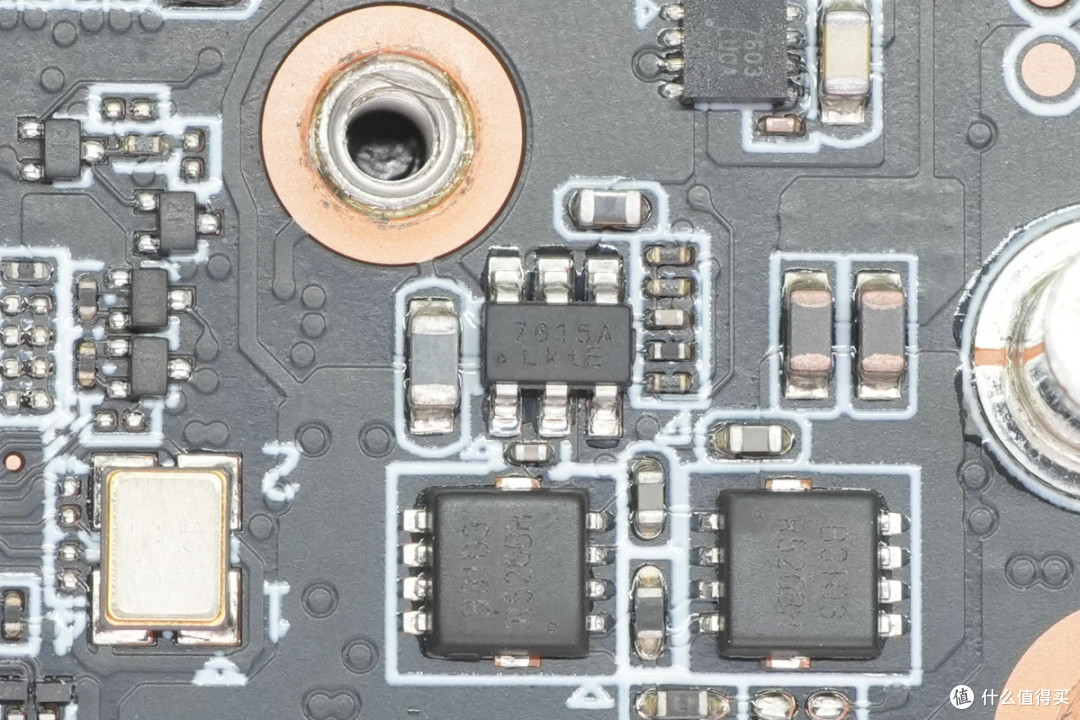

负载开关采用万胜发科技FR7615AA6R。

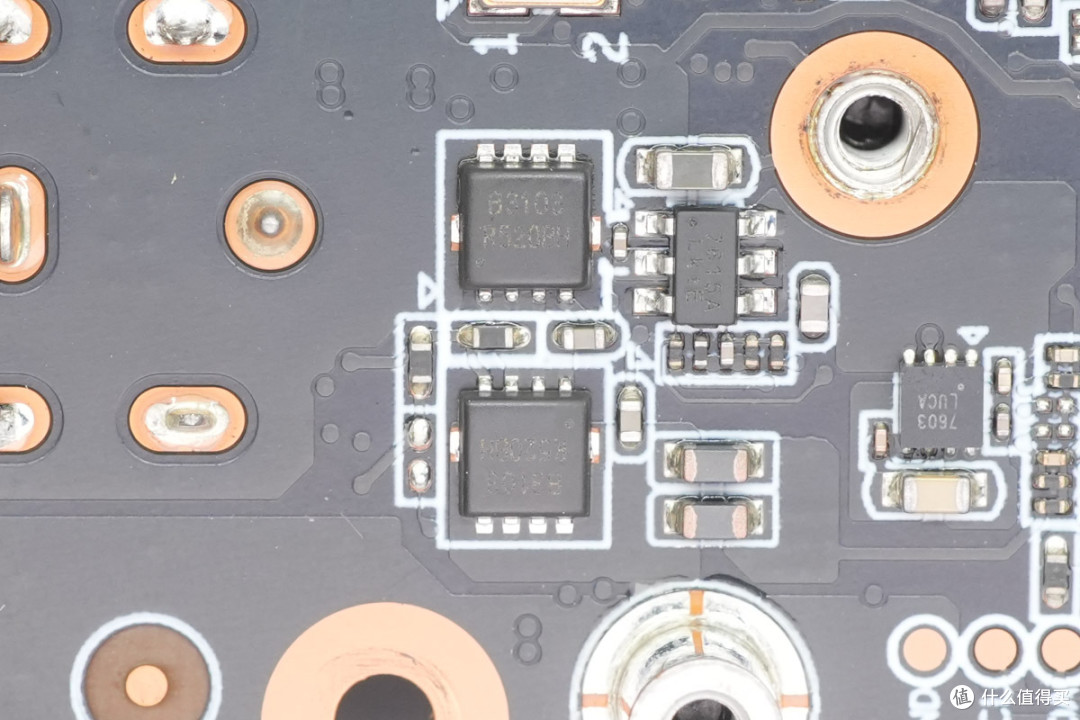

供电开关管来自东沅，型号FKBB3103，PMOS，耐压-30V，导阻20mΩ，采用PRPAK3*3封装。
另一面设有两颗型号相同的开关管。

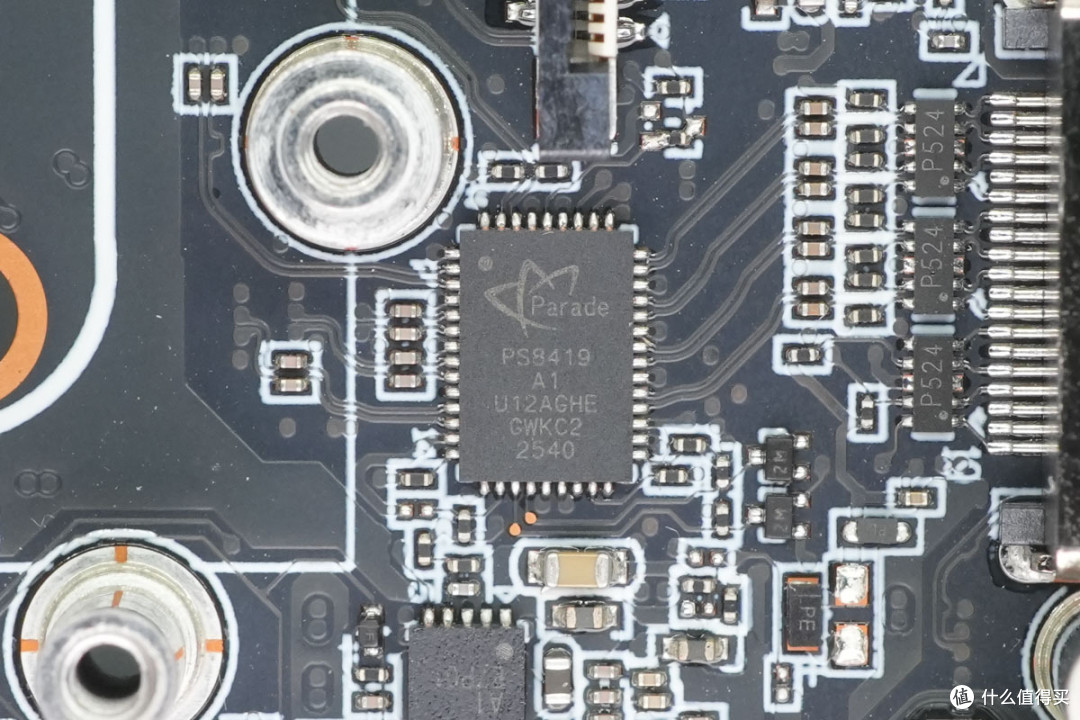

用于HDMI接口的重定时器来自普瑞，型号PS8419，采用QFN46封装。

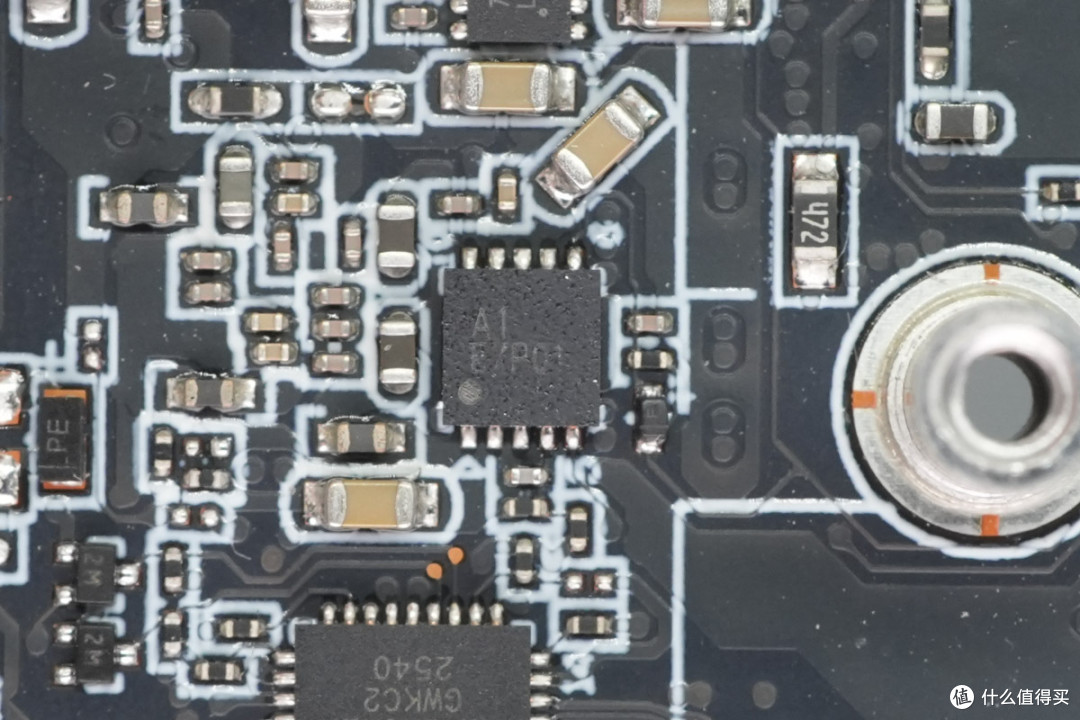

丝印A1的芯片特写。
另一颗芯片丝印相同。
负载开关采用万胜发FA7603。

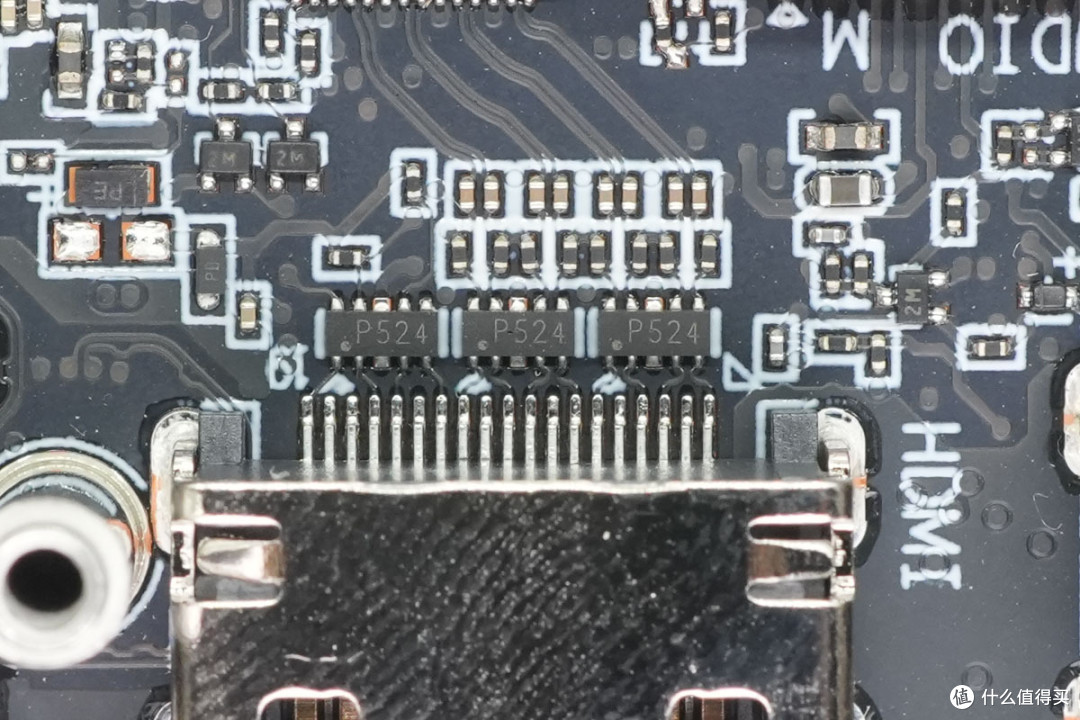

HDMI接口设有丝印P524的TSV阵列。

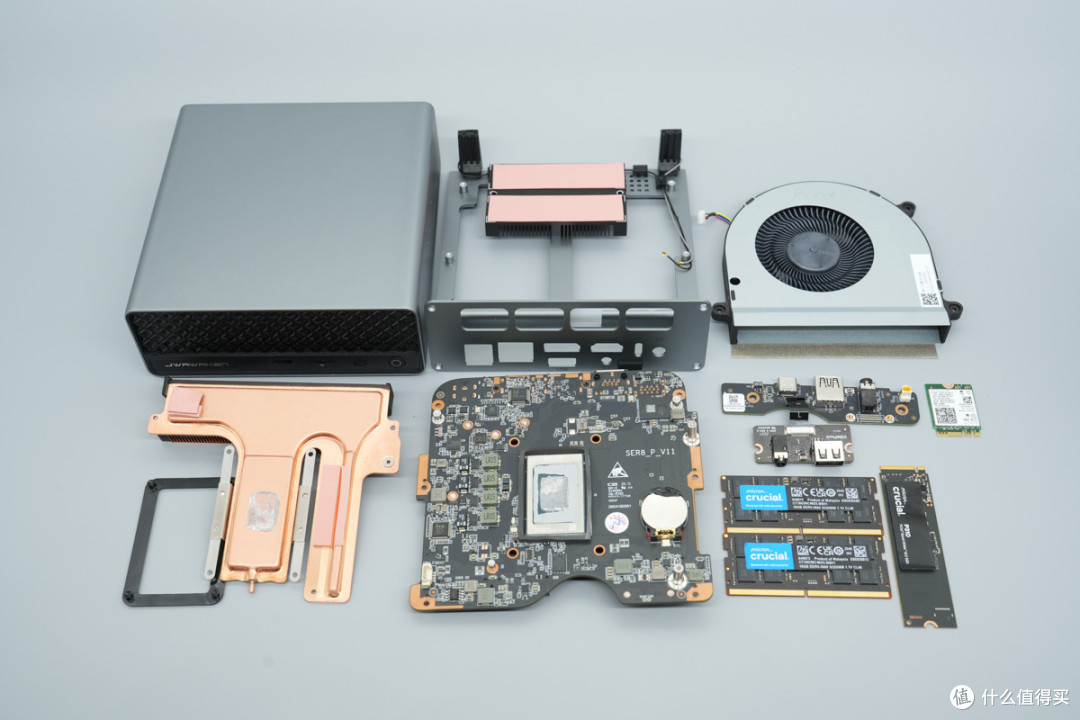

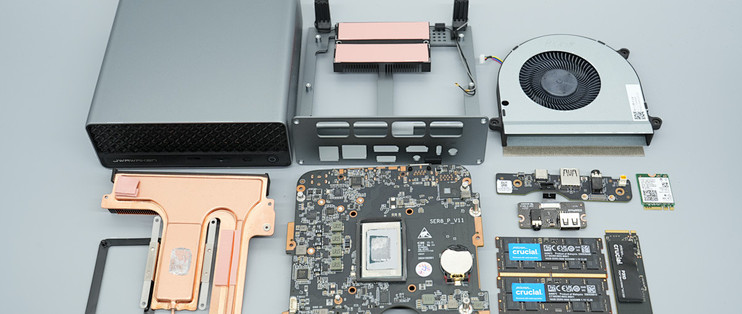

全部拆解一览，来张全家福。
服务器电源网拆解总结

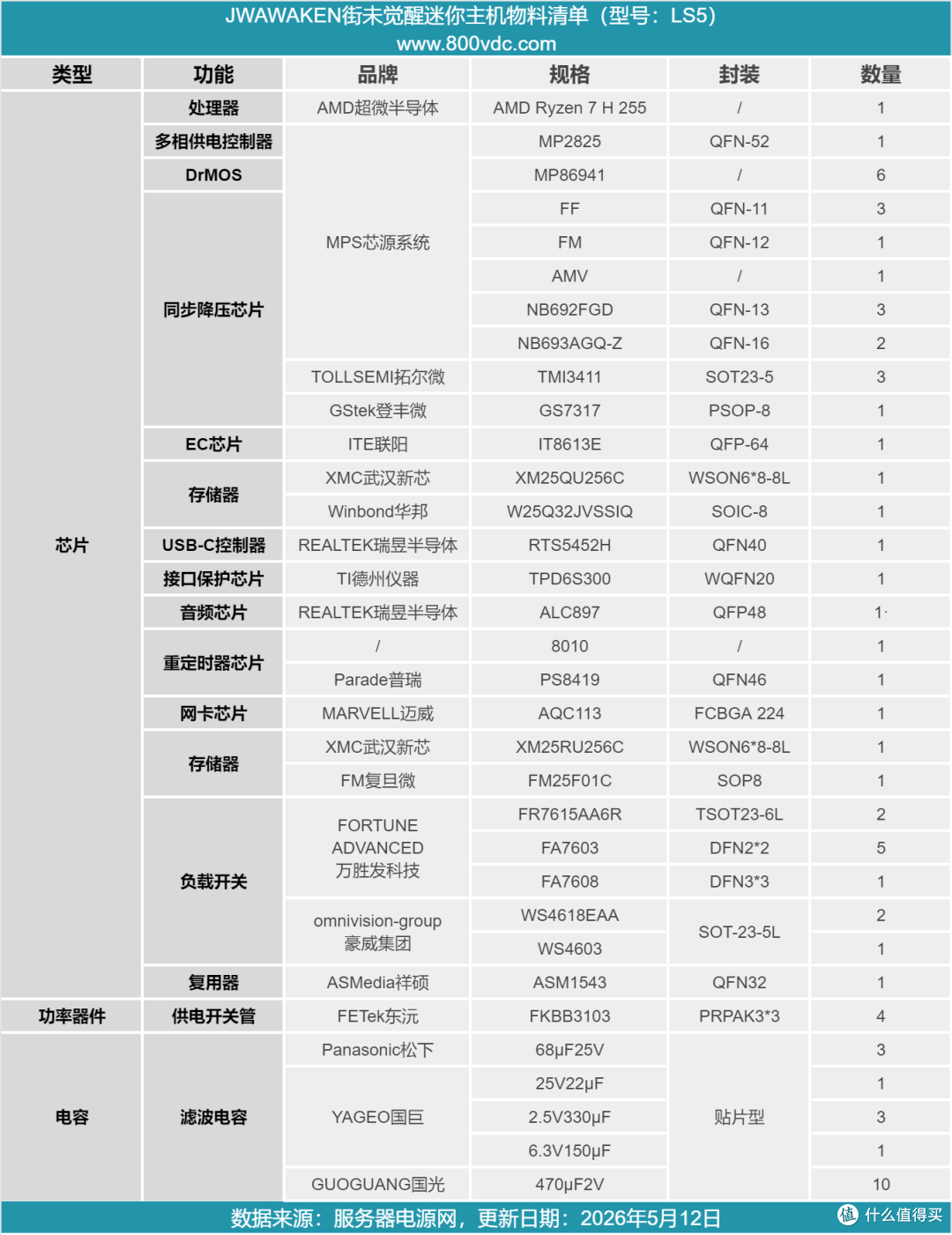

最后附上街未觉醒迷你主机的核心物料清单，方便大家查阅。
街未觉醒LS5迷你主机采用铝合金外壳，为卧式设计，机身前面设有USB-C和USB-A接口，机身背面设有网线接口，DP和HDMI接口，并设有USB4接口。机身内置散热风扇，从前面和底部吸入空气，从尾部吹出散热。
服务器电源网通过拆解了解到，街未觉醒LS5迷你主机内置AMD Ryzen 7 H 255处理器，预装英睿达DDR5内存和固态硬盘。供电控制器采用芯源系统MP2825，搭配使用MP86941 DrMOS为处理器供电。
EC芯片采用联阳IT8613E，USB-C接口控制器采用瑞昱半导体RTS5452H，音频芯片采用ALC897，网卡芯片采用迈威AQC113，HDMI接口采用普瑞PS8419重定时器。处理器采用均热板散热器散热，对应网卡芯片和DrMOS粘贴导热垫散热，自带大型散热片为固态硬盘散热，确保长时稳定性能输出。
