刚入职那会儿，最先崩的往往不是建模。

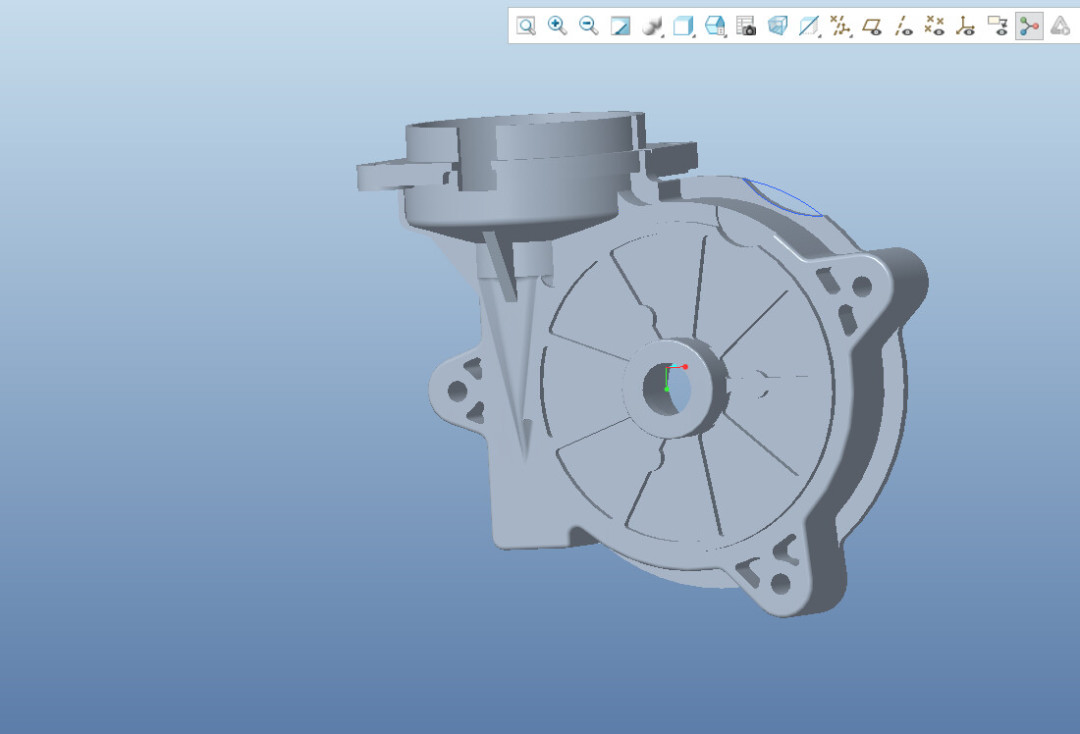

拉伸、旋转、镜像、阵列，模型搭得利利索索，结果前辈一句"出个工程图"，直接卡壳。小红书上有篇笔记把这种状态说得特别到位：有人花一下午画完一张零件图，“有人悄咪咪走过，说了句标的好乱[捂脸R]”。小红书
卡壳的第一个问题通常都一样：尺寸到底在Creo里标，还是导出CAD去标？这个问题在知乎上隔三差五就有人问，赞数靠前的回答立场很明确：“目前大多数企业研发段是三维软件直出工程图（PDF、DWG），看图用PDF，质量、供应商以及一些没有三维软件的岗位可能会用到DWG”。知乎可另一边，B站出图教程的评论区里，对Creo工程图模块的吐槽也从没断过：“这也太麻烦了吧，creo能把工程图模块做的更人性化一点就好了，sw和ug工程图都比他强”。哔哩哔哩
两边吵了很多年。但把各平台的讨论翻完一遍，我的结论可能有点得罪人：这道题本身就问错了。
先看数据：有多少人被"出图"卡过
B站的Creo教程多到泛滥，但工程图相关视频的收藏率格外高。搜索里热度靠前的六个视频——《PROE/CREO全网最全工程图教程！！！》《creo工程图出图，BOM表制作，公差标注》《一张图精通Creo工程图尺寸标注》《CREO转CAD出工程图最全攻略》等——播放量加起来超过58万，收藏量超过2.2万。最夸张的是那个68讲合集：点赞只有2511，收藏却有7207，接近点赞的3倍。这说明大家不是随手点个赞，是真存着准备干活时照着做。
这种数据说明一件事：出图不是进阶可选项，是每个学完建模的人都要过的最后一道坎。教程教你把模型拉出来，却很少有人教你怎么把图纸变成公司能用的东西。所以别急着问哪种方便，先问自己三个问题。
三个问题定路线
第一问：谁在看这张图。这是权重最高的一问。图纸最终给供应商、车间或质检，对方手里只有CAD甚至只看PDF，那你Creo工程图画得再顺，也得导一份人家打得开的；研发组全员用Creo，图纸只在内部评审流转，那就完全没必要再过一道手。那个知乎高赞回答其实就是把这层意思讲给新人听：研发段直出，PDF用来看，DWG留给没有三维软件的下游。
第二问：公司有没有现成的图框模板和规范。有现成图框、标题栏和绘图配置，Creo直出就是最快的路，套上模板直接干活；小公司完全没有规范，导出CAD再排图框，反而更符合现状。设计变更频繁的公司对这点体会最深，有做Creo二次开发的团队说得很直白：“标注管理的效率问题已经从“小麻烦”演变成了制约研发节奏的隐性瓶颈”。知乎
第三问：这张图以后还要不要改。这是老鸟们坚持Creo直出的根本原因：Creo的工程图和三维模型是关联的，改模型，尺寸跟着更新；在CAD里标注重排，三维一改，这张图就作废了，迟早上演"改一个数，崩一张图"。
真正的坑：路线之外的暗桩

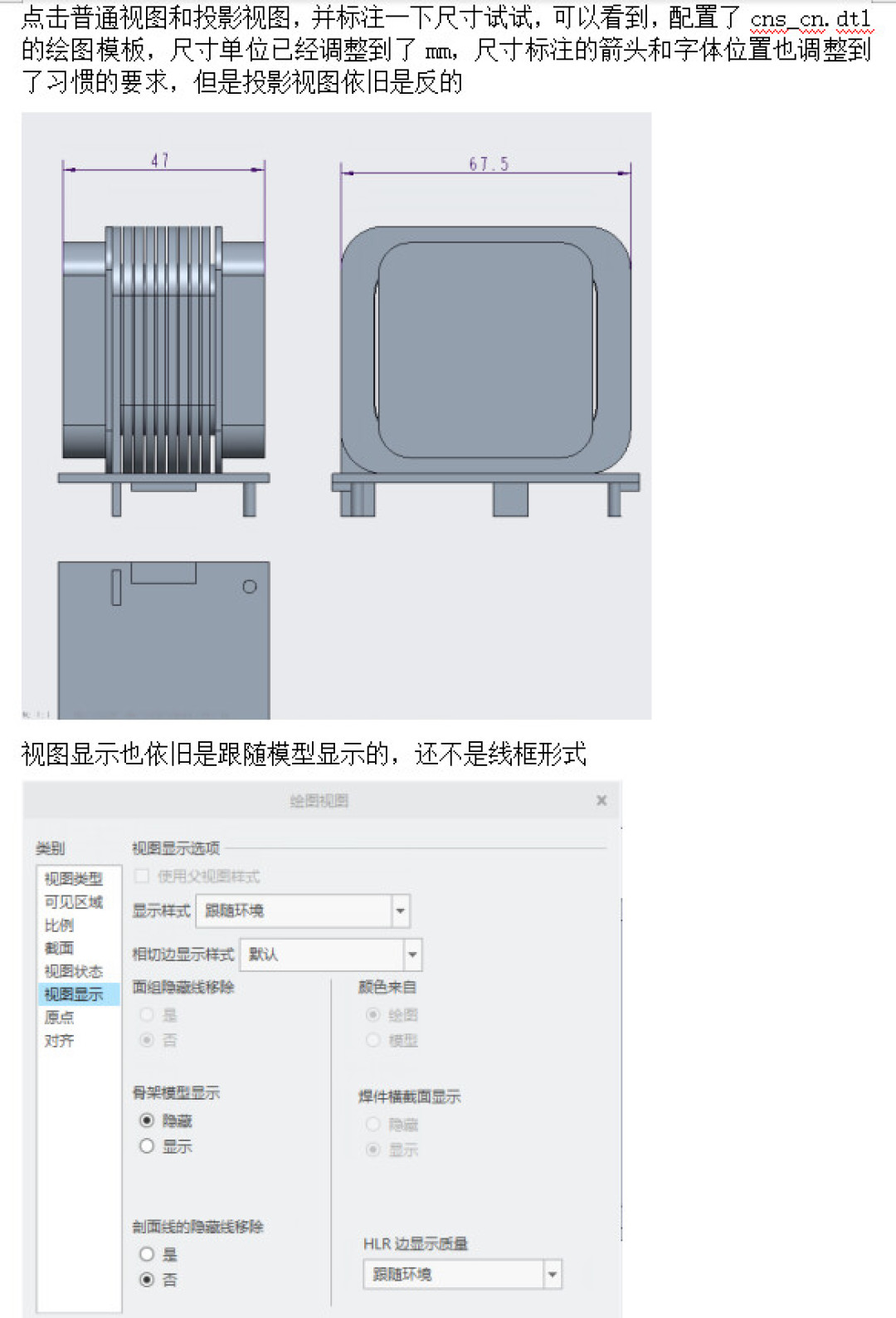

不管走哪条路线，国内用户常踩的几个坑都在出口等着。小红书上一篇80多赞的笔记把Creo默认配置里不适合国内出图习惯的地方整理得很全：“尺寸单位为inch，即使标注出来的数值单位是mm，但是导出的dwg文件，线性尺寸还是inch单位的长度，没办法在CAD里直接标注”。小红书投影方向也和国内习惯是反的——正视图下面是底视图、右边是右视图，视图样式默认跟随模型显示，标注样式同样不合国标，条条都能卡住新人。

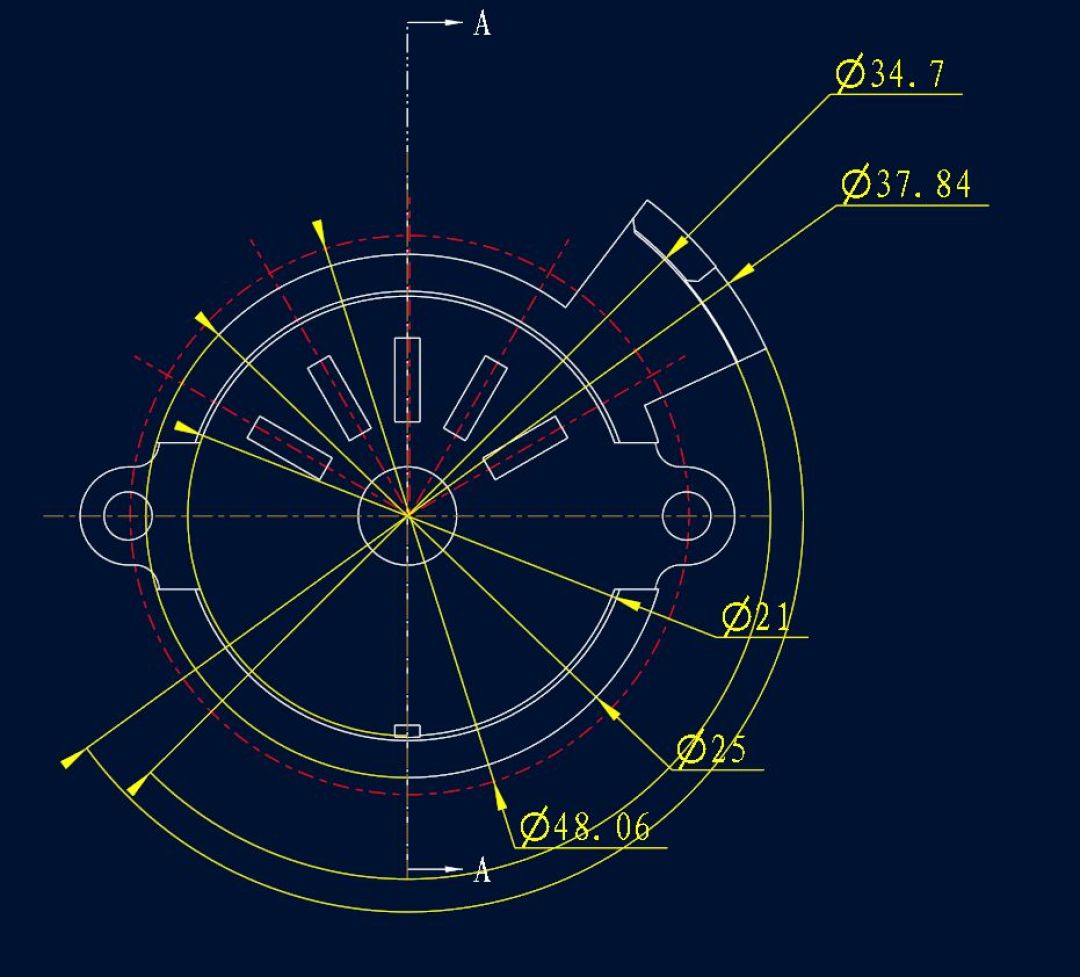

国标细节坑比想象的更磨人。有人专门发帖求助：“为什么圆用直径标注时候，尺寸线会自动在两个箭头间画一条半圆弧线，有没有办法去掉这个半圆弧”。小红书单箭头标注倒是没这条线，可单箭头又不符合国标，一条弧线就能把人卡住。

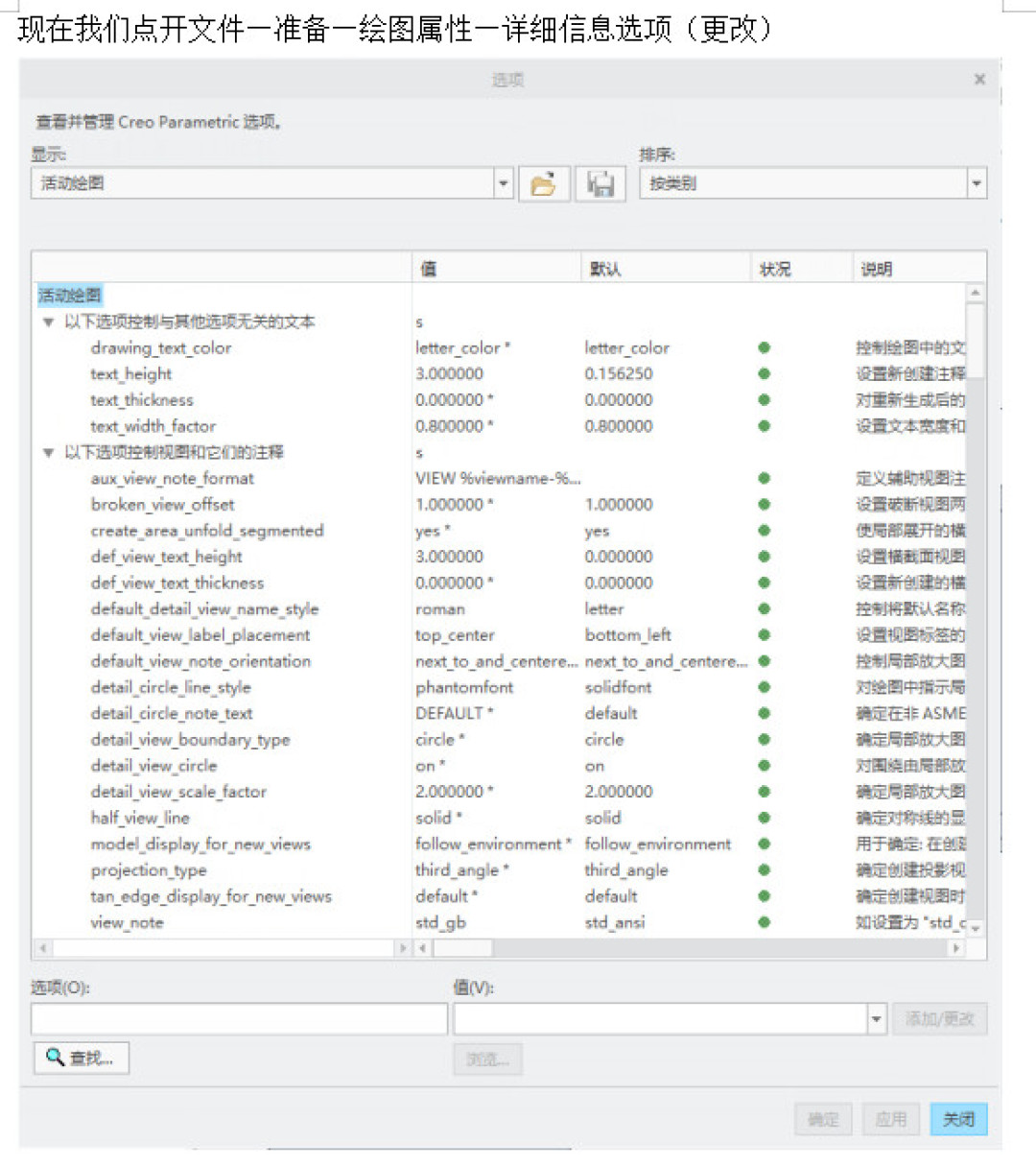

还有出图单位的设置坑。B站评论区有前辈给出完整路径：绘图板块-文件-准备-绘图属性-详细信息选项-更改，找到drawing_units修改，还特意提醒：“这一步修改不会保存在config文件里，建议自己新建个绘图模板，设置好单位，后面用就直接用这个模板出图”。哔哩哔哩就这半句"不会保存在config文件里"，足够一批新人反复踩。
不同情况，直接给结论
新入职大厂、有带教前辈：先别自己拿主意，开口要公司的绘图模板和图框，看前辈的图是怎么出的，照抄就行。小公司、没有出图规范：PDF和DWG双轨最稳，PDF日常看图，DWG存档外发，两边都留路。出图给外部供应商：提前问清对方要什么格式、用什么版本的CAD，发图前重点核对字体有没有乱、比例是不是1:1——光一个叫《CREO转CAD出工程图最全攻略》的视频就有6.5万播放、2000多收藏，全是导出环节卡过壳的人。毕业设计、课程设计：直接在Creo里标完收工，老师看的是视图关系和标注规不规范，不用再去CAD里折腾一遍。
交图之前，过一遍这份清单
绘图单位（drawing_units）确认过，导出的DWG不是英制；
投影方向核对过，是第一角画法，不是默认的第三角；
图框、标题栏用的公司模板，比例和图幅没写错；
中心线、轴线补齐，剖视图的剖切符号方向对；
装配图的BOM表和零件一一对应，没有多件漏件；
图纸上没有手补的线——缺线就回三维模型找原因。
最后一条最值得展开：那篇流传很广的《别再让同事骂你"野路子"了》里有句话说得狠：“绝对不要在工程图里用草绘线去补结构！如果工程图缺线，请回到零件环境，修改特征或添加辅助基准。工程图只是3D模型的一扇窗户，窗户本身不能改变屋内的结构”。知乎在CAD里手动补线补习惯了，关联一断，图纸和模型就是两套随时会对不上的东西。
吵"在哪标更方便"的前提，是你有得选。多数人的第一张职场图纸，格式早就被公司流程和下游的习惯定好了。入职问三句：有没有现成模板、图纸给谁审、存档用什么格式——这三句问完，这道题就不用再吵了。
