一次卡纸强拔导致的定影损坏拆机大作战（全程实操拆换兄弟7180DN定影组件）--自我诊断，15分钟内将自动重启？

打印机卡纸后强行拔出，导致兄弟7180DN报错“自我诊断，15分钟内将自动重启”无法工作。这篇内容提供了完整的解决方案，从简单的软件重置排查假性故障，到详细的定影组件拆机清洁与更换全流程，为遇到相同问题的用户提供了极具参考价值的维修指南。

智能速览

• “自我诊断，15分钟内将自动重启”通常指向定影组件温度异常。

• 可通过进入维修模式执行MAINTENANCE 99进行重置，区分真假故障。

• 重置无效后，拆机清洁热敏电阻是进一步的排查手段。

• 若清洁无效且打印量巨大，直接更换定影组件总成是更稳妥的选择。

• 更换定影棍时需注意左侧半圆形配件的精准定位，以防再次卡纸。

精华内容

当软件重置和清洁热敏电阻都无法解决问题时，说明定影组件已实质性损坏。接下来的拆换过程虽然复杂，但只要遵循步骤，也能轻松完成。

诊断真假故障

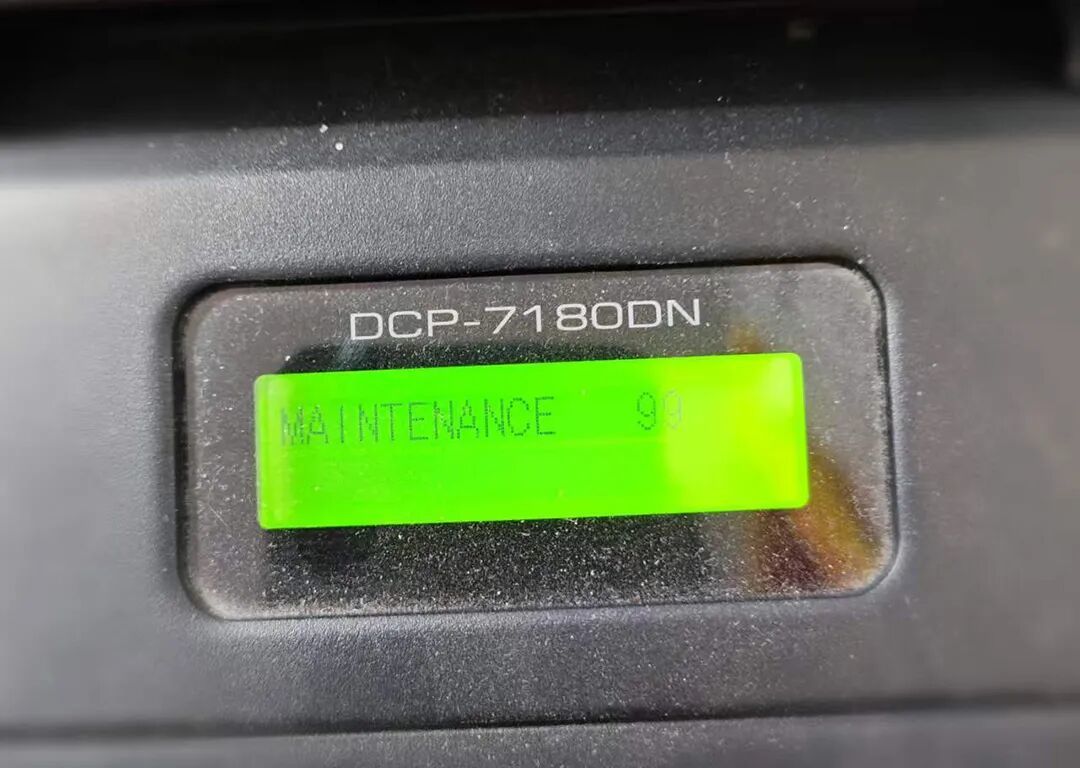

打印机出现“自我诊断，15分钟内将自动重启”提示，通常意味着定影组件温度异常。这可能是因卡纸强拔导致的热敏电阻假性报错，也可能是硬件真损坏。首先尝试软件重置来区分：依次按下功能键、启动键、向上键4次，待屏幕背光闪烁后进入维修模式，选择MAINTENANCE 99并按OK确认。

需要注意的是，此操作会使网络打印机的设置清零，重置后需重新配置网络。如果重置后故障依旧，则表明是硬件损坏，需要进行下一步的物理排查。

拆机清洁尝试

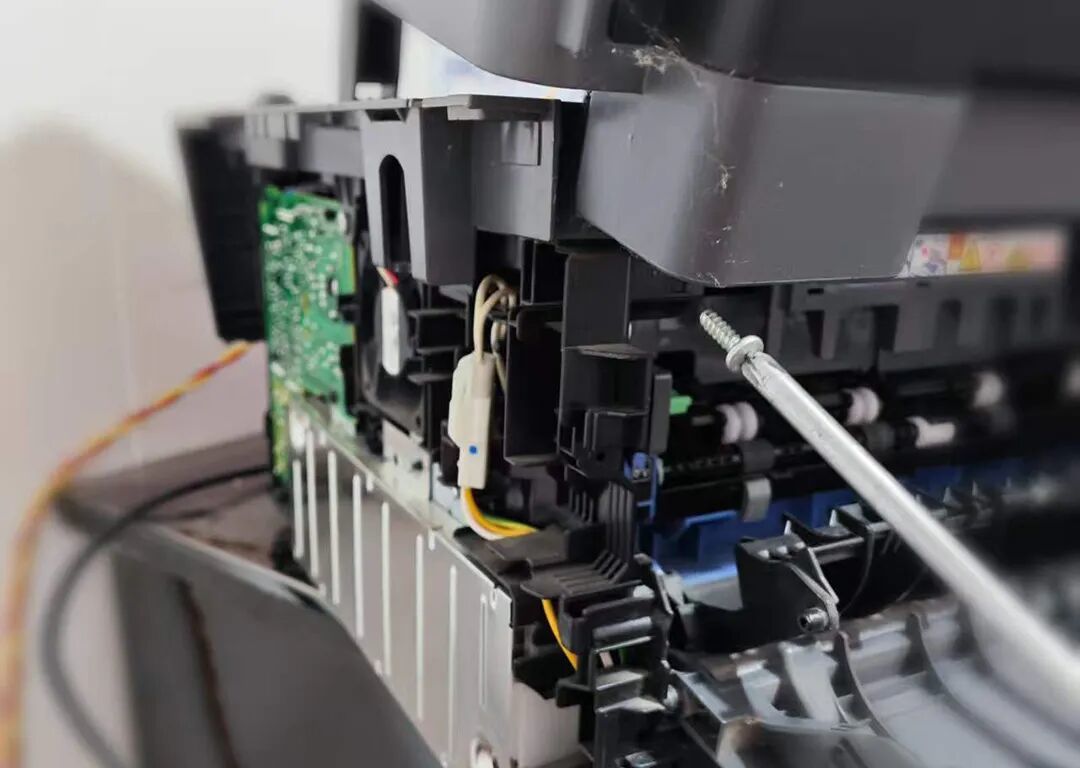

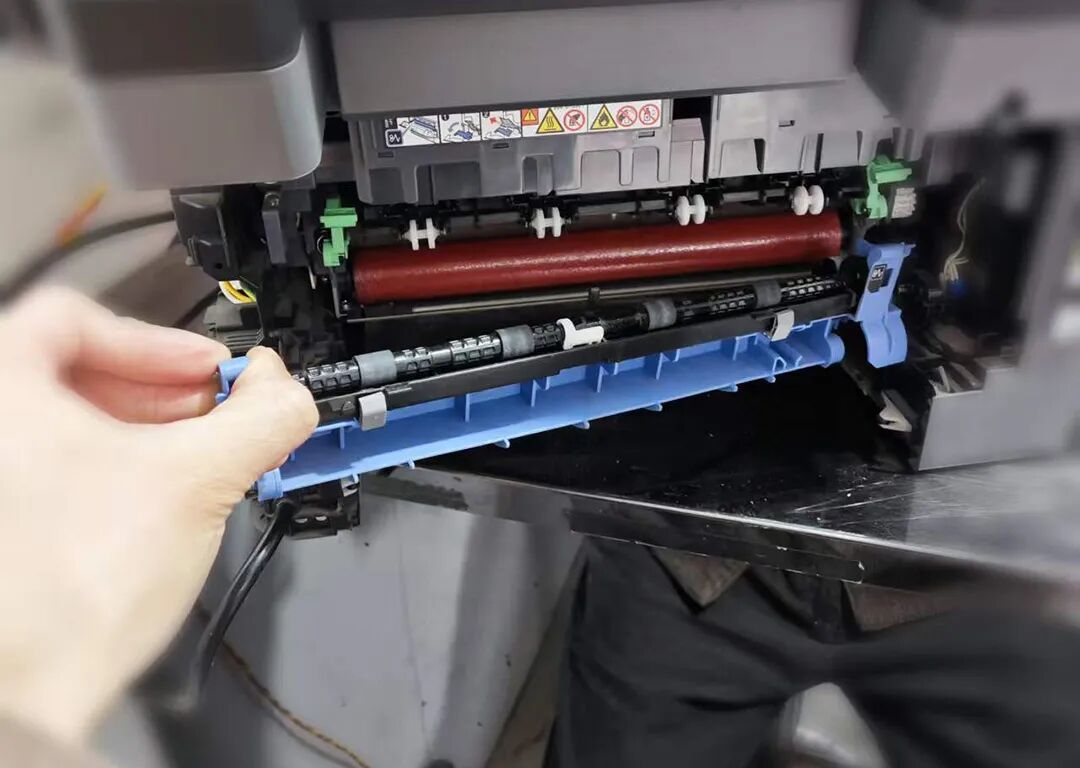

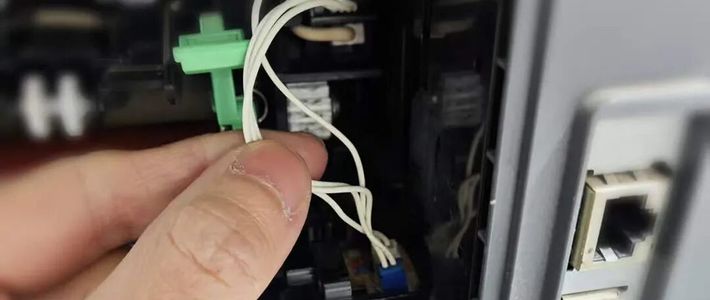

确认硬件故障后，首先尝试对定影组件进行拆机清洁。需要拆下打印机背部左侧盖板、双面打印单元及背部主盖板，断开定影组件两侧的大小热敏电阻连接线和卤素灯管电源线，然后小心地将整个定影组件取出。

大小热敏电阻分别位于定影棍的左侧和中间，无需拆卸定影棍即可直接取下清洁。但经过清洁后测试，故障并未消除。考虑到该打印机在短期内已有近五万页的打印量，且定影棍已有明显损伤，最终决定放弃维修，直接更换整个定影组件。

定影总成更换

直接更换定影组件总成，是高打印量机型故障后更为省事和稳妥的选择。若要单独更换内部的定影棍，则需进一步拆解。过程包括：拆下固定板和弹簧，使用绑带等工具分离上下压力棍，用细尖硬物压住并拔出左右两侧的卤素灯管电源卡扣，随后取出旧灯管。

安装新定影棍时，有一个关键细节必须注意：加热棍左侧的半圆形配件必须精准卡在正确位置，否则极易引发后续卡纸问题。将所有部件按原路装回，即可完成更换。在费用相差不大的情况下，更换总成避免了繁琐的零件级操作，效率更高。

通过这次完整的维修过程，不仅解决了打印机罢工的问题，更提供了一套面对同类故障的系统性思路。从软件到硬件，从零件到总成，每一步决策都基于实测判断。对于喜欢自己动手的人来说，这无疑是延长设备寿命、节省维修成本的有效方式。
