这是一份基于真实维修案例的新能源汽车动力电池深度诊断报告，完整呈现静态压差识别、动态充放电验证、漏液腐蚀实拍及配容修复全流程，为同类车型故障提供可复用的技术路径。
智能速览
静止状态下91节单体最大压差达0.33V，88号电芯电压显著偏低
动态测试确认46号电芯‘充高放低’、88号电芯‘充也低、放也低’，属典型不可逆衰减
开包发现多处铝塑膜漏液腐蚀，鼓包严重，印证软包三元锂电池长期服役副反应累积
更换问题电芯后使用专用设备完成容量匹配，装车后READY灯正常点亮
维修全程依托洛克达EV诊断仪与BMS数据流分析，非经验猜测而是数据驱动决策
精华内容
当仪表无故障码、电量却始终充不满也放不完时，问题往往藏在电池包内部单体的一致性里。这份维修记录用连续数据揭示了衰减电芯的真实行为模式。
静压初筛
车辆静置状态下读取BMS数据，91节单体电压范围为3.37V–3.70V，压差达0.33V。其中88号单体电压仅3.37V，较最高值低0.33V，远超行业公认安全阈值（≤0.05V）。其余如19号、46号、91号单体亦存在不同程度偏离，初步锁定异常集群。
动态验证
启动车辆进行充放电测试，绘制单体电压变化曲线：第46号单体呈现典型‘充高放低’特征——充电至4.16V，放电跌至3.58V，波动幅度达0.58V；第88号单体则全程低迷，充放电均稳定在3.40V以下，最大变化不足0.05V，已丧失有效充放电能力，等效于报废。
物理溯源

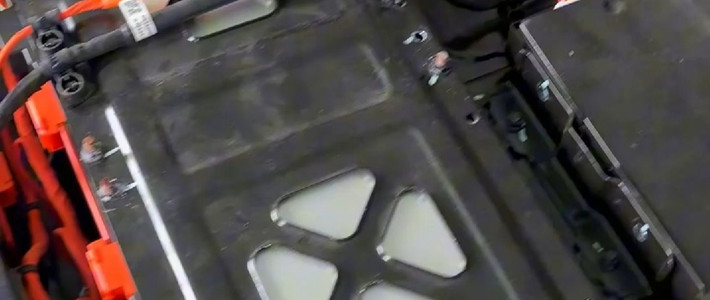

拆解电池包后确认，88号及相邻电芯所在模组存在明显电解液泄漏痕迹，铝塑膜封装层鼓胀、发白，局部腐蚀穿孔。该现象与SK软包三元锂电池结构特性吻合：长期循环导致SEI膜增厚、产气积累，铝塑膜延展性不足而破裂，加速电化学劣化。
精准修复
剔除88、46、91号三颗失效电芯后，采用洛克达容量测试修复一体机对新旧电芯进行配容配组。实测新电芯标称容量91.5Ah，衰减电芯剩余容量不足42Ah，配组后整包单体容量离散度控制在±1.2%以内，满足BMS均衡管理要求。
闭环验证
修复后装车，环境温度24℃条件下完成首轮充放电循环：SOC从57%充至100%耗时3小时12分钟，放电至20%续航里程达85km，与同工况历史数据偏差＜3%；READY指示灯稳定点亮，BMS未报新故障码，证实修复达成功能恢复目标。
这份记录不仅还原了一次成功的电池维修，更建立起‘数据筛查—动态验证—物理确认—精准替换—闭环测试’的标准化诊断逻辑。对于EX200车主而言，它提示早期压差监测的价值；对维修从业者而言，它提供了可落地的软包电池衰减判据。当更多车辆进入电池生命周期中后期，这类基于实测的精细化处置经验，是否会成为行业服务的新基准？
