这款倍思七合一充电站集成了传统插孔、多个快充接口与无线充电功能，并通过了华为66W超级快充授权。它不仅解决了桌面设备繁杂的充电难题，还通过氮化镓技术与强弱电分离设计确保了安全与高效。通过对其内部架构和核心器件的深入解析，可以清晰地看到一款高密度多口充电器的设计思路与用料水准，为选择桌面电源方案提供了极具价值的参考。
智能速览
机身采用超薄设计，集成两个AC插孔、三个USB接口和手表无线充。
支持100W PD快充，并获华为66W SCP与小米90W私有协议授权。
内部采用强弱电独立分区架构，并配备浪涌防护功能，用电安全可靠。
核心方案采用南芯科技多款氮化镓及协议芯片，方案成熟高效。
PCBA模块正反面均设铜片散热，内部打胶填充，做工扎实。
精华内容
这款充电站的高性能和多口兼容性，源于其精密的内部设计与高品质的元器件选用。下面将深入其核心，逐一拆解关键部分的设计亮点。
外观与性能实测

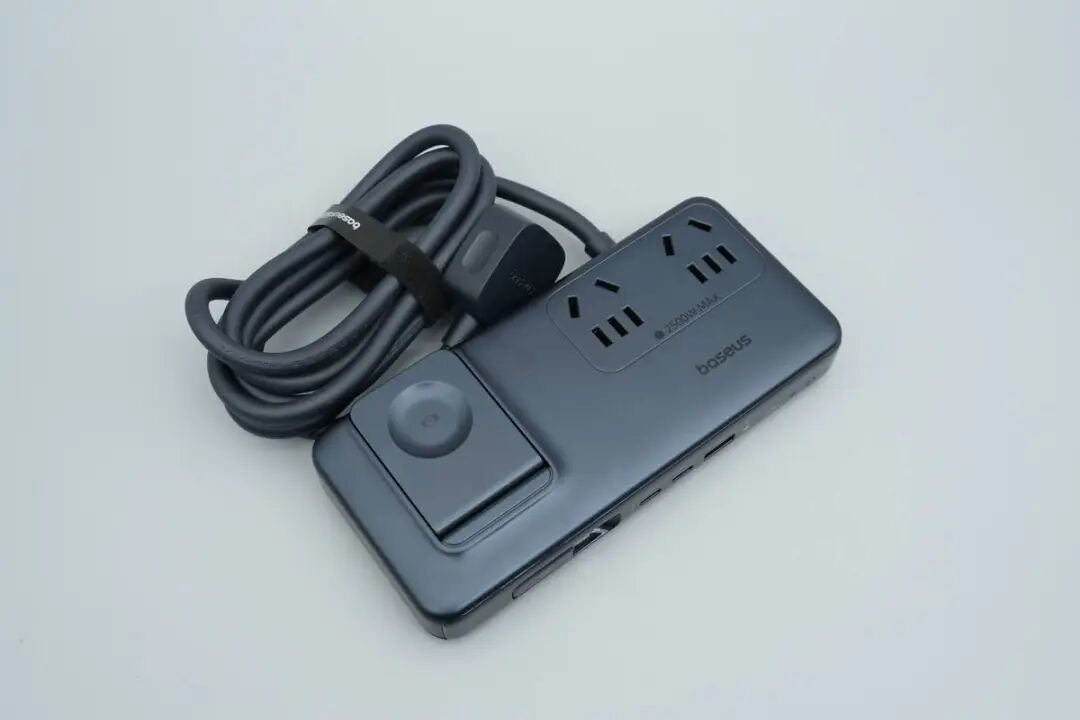

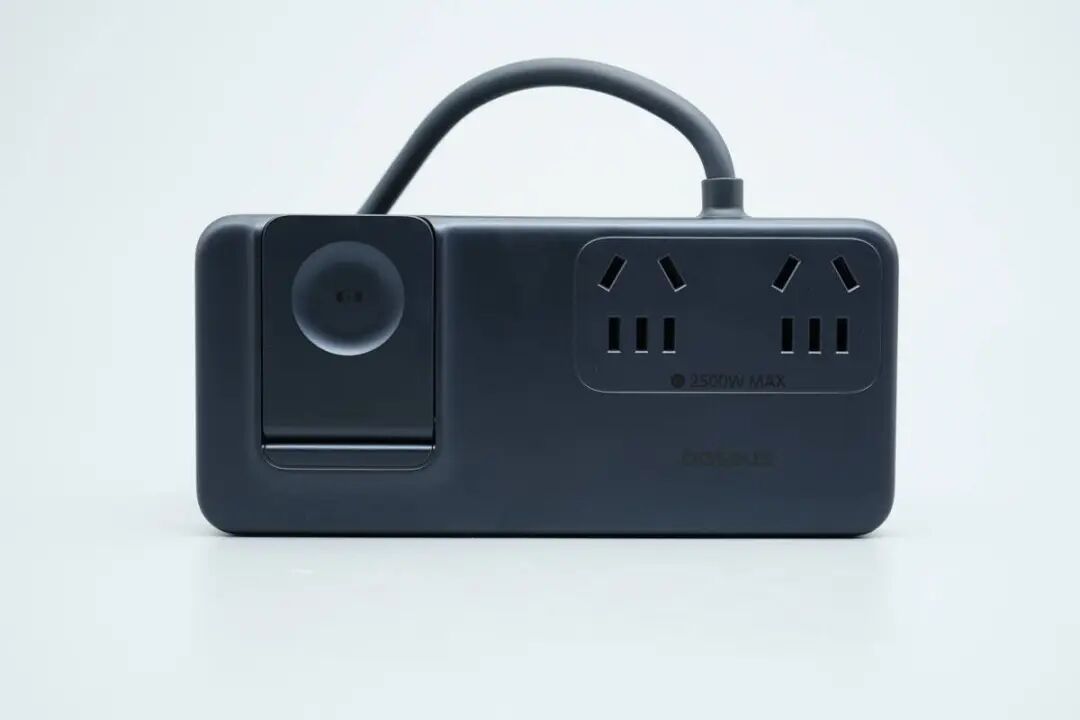

充电站机身采用扁平长方体设计，尺寸约为164mm x 75.1mm x 26.1mm，重量为520g，便于桌面放置。其右侧设有两个新国标五孔插孔，左侧为支持角度调节的手表无线充区域。

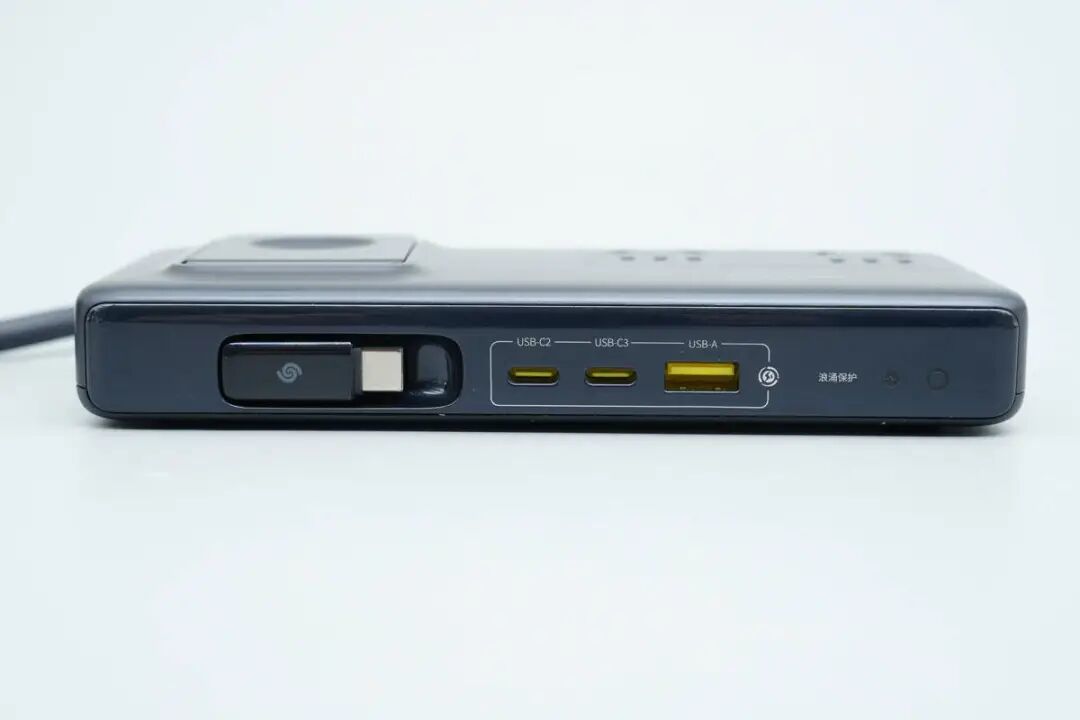

机身前端集成了一个USB-C编织伸缩线（长度1米），一个USB-C接口和一个USB-A接口。实测自带线及USB-C接口均支持PD3.0、QC3.0、SCP、FCP、AFC等多种协议，并额外支持小米90W私有快充协议，PDO档位齐全，最高支持20V5A 100W输出。
实际充电测试中，该充电站成功为华为Mate 80手机开启66W SCP超级快充，并为小米15 Pro手机激活90W快充，兼容性表现出色。无线充电功能也能正常为苹果手表SE充电。
安全架构与散热
拆解显示，充电站内部采用了强弱电独立分区架构，通过塑料外壳隔板将插座模块与PCBA模块有效隔离，提升了电气安全性。同时，产品内置浪涌防护功能，并通过CCC认证，确保了用电稳定可靠。
在散热设计上，PCBA模块正反两面均覆盖有大面积的黄铜散热片，对应发热芯片位置还粘贴了石墨导热膜。变压器与电感之间填充了导热胶，以加速热量传导。内部多处焊点均采用打胶加固，增强了结构稳定性，整体散热与用料非常扎实。
核心方案与用料
充电站的核心方案高度集成化，主要采用了南芯科技的芯片。PFC升压部分采用SC3252合封氮化镓芯片，主控部分采用SC3058B合封氮化镓芯片，组成了高效的高压转换方案。同步整流控制器为SC3503。
输出方面，三个USB-C接口分别由两颗SC9712B双口快充SoC和一颗SC8002同步降压控制器搭配SC2159A协议芯片负责，支持UFCS等多种协议。USB-A接口和无线充则分别由芯潭微NDP1330KC和南芯芯片供电。此外，同步整流管和各路开关管均来自维安，贴片Y电容为特锐祥产，整体用料方案体现了高可靠性与高效率的设计导向。
倍思这款七合一充电站通过精细的内部堆叠和成熟的氮化镓方案，成功在超薄机身内实现了AC、多口快充与无线充电的高度整合。其安全设计、扎实做工以及全面的快充协议支持，为桌面用户提供了高效、整洁的供电解决方案。未来，这种高集成度的多合一充电产品或许会成为更多桌面场景的主流选择。
