AR眼镜方案_AR智能眼镜阵列/衍射光波导显示方案

　　在当前的AR智能眼镜中，显示和光学元件是技术突破的关键难点，因其量产难度和成本较高。在眼镜的材料清单中，光学显示模组占据约40%的总成本。

　　光波导技术是AR眼镜的重要组成部分，通常由光机、波导和耦合器构成。微显示器发出的光线通过透镜组后，利用耦合器件进入光波导，在其中以全反射方式传播，最终通过输出耦合器件将影像传递到人眼。光路通过波导折叠，使得整个系统得以小型化。

　　目前，光波导技术主要分为几何光波导和衍射光波导。

　　几何光波导

　　几何光波导，又称为阵列光波导，通过反射镜阵列扩展视野和提升图像质量，尤其是在色彩和对比度方面。然而，这种技术有三个主要挑战：耦合组件过大、固有的明暗条纹，以及难以大规模生产。由于制造工艺复杂且良品率低，几何光波导产品难以在消费市场上普及。

　　尽管在色彩和图像清晰度以及能效方面具有优势，其繁琐的制造工艺导致其难以被广泛采用。为此，衍射光波导成为了AR市场的理想选择。

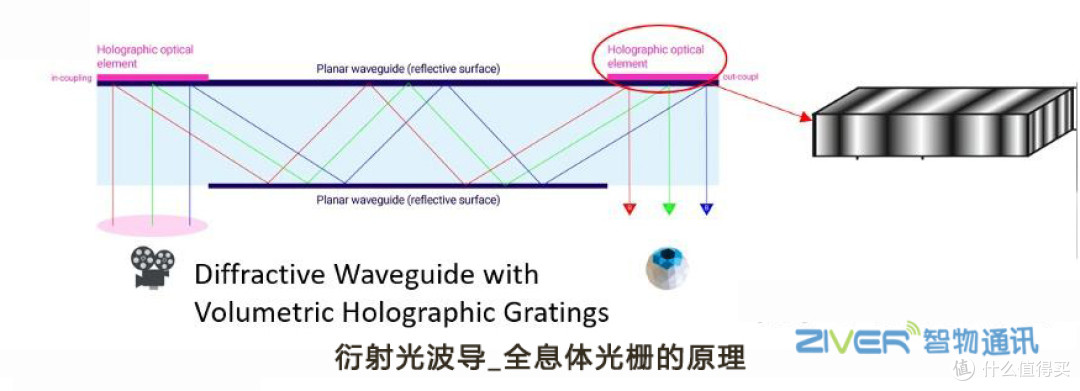

　　衍射光波导

　　衍射光波导利用光的衍射特性来引导光波传播。通过全内反射条件，它能将远处光线传递到眼前，并形成与外部环境自然融合的图像。具体来说，衍射光波导通过光栅的衍射特性设计光路，使微投影系统的光线进入人眼。

　　这种系统通常包括图像显示源、准直光学系统，以及带有入射和出射光栅的平面波导元件。与其他显示技术相比，衍射光波导技术以其轻便、宽视场和优良的量产特性，被视为AR领域的未来发展趋势。

　　AR眼镜的PCBA设计集成了诸多关键组件，如系统芯片(SoC)、摄像头、存储单元和电池等。其中，芯片平台是眼镜的核心部分，负责计算和功能支持。市场上有多种可选平台，如MTK和高通等，均有助于减少体积、提升性能和降低耗能。与安卓13.0操作系统相结合，主板具备4GB的RAM和64GB的存储空间，确保设备运行流畅无延迟。还搭载了9轴传感器、温度传感器和光线距离传感器等，以其低能耗和少发热的特点，便于嵌入镜腿设计。支持蓝牙5.0和WLAN连接，并且兼容GPS和北斗导航，大大提升了用户体验。
