vivo Y100t手机标配，vivo 120W闪充充电器拆解

前言

近期充电头网在vivo京东官方旗舰店采购了几款其旗下手机标配的大功率充电器，最大功率分别为80W、90W和120W，不仅可适配vivo和iQOO两大品牌的各个机型，同时还升级了对QC、PD、PPS、UFCS融合快充的支持，兼容性表现越来越好，大大提升多设备用户使用体验。

本期拆解的120W款为vivo Y100t、iQOO Neo10系列等机型的标配快充，零售版制造商为康舒科技股份有限公司，在非氮化镓方案情况下，三围做到了与此前拆解的120W氮化镓版相同。下面就随小编来看看产品内部的实际设计与做工水准。

vivo 120W闪充充电器外观

包装盒正面印有vivo、闪充充电器套装以及FlashCharge，设计风格简约。

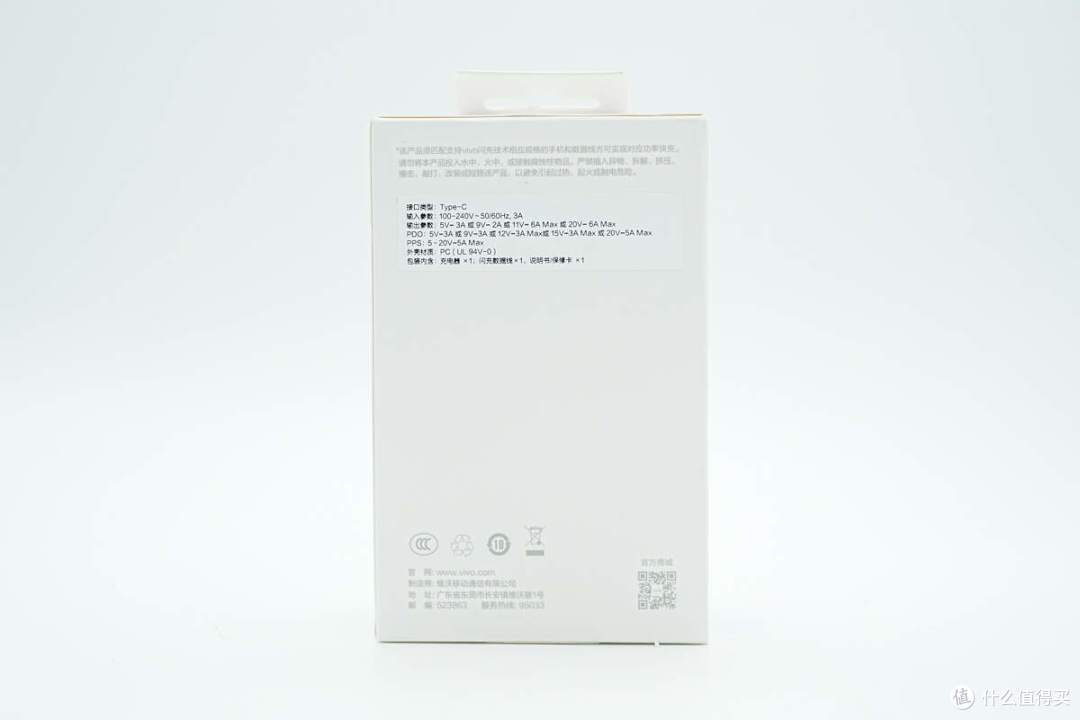

背面贴有产品参数贴纸，上下分别印有注意事项以及商家信息。

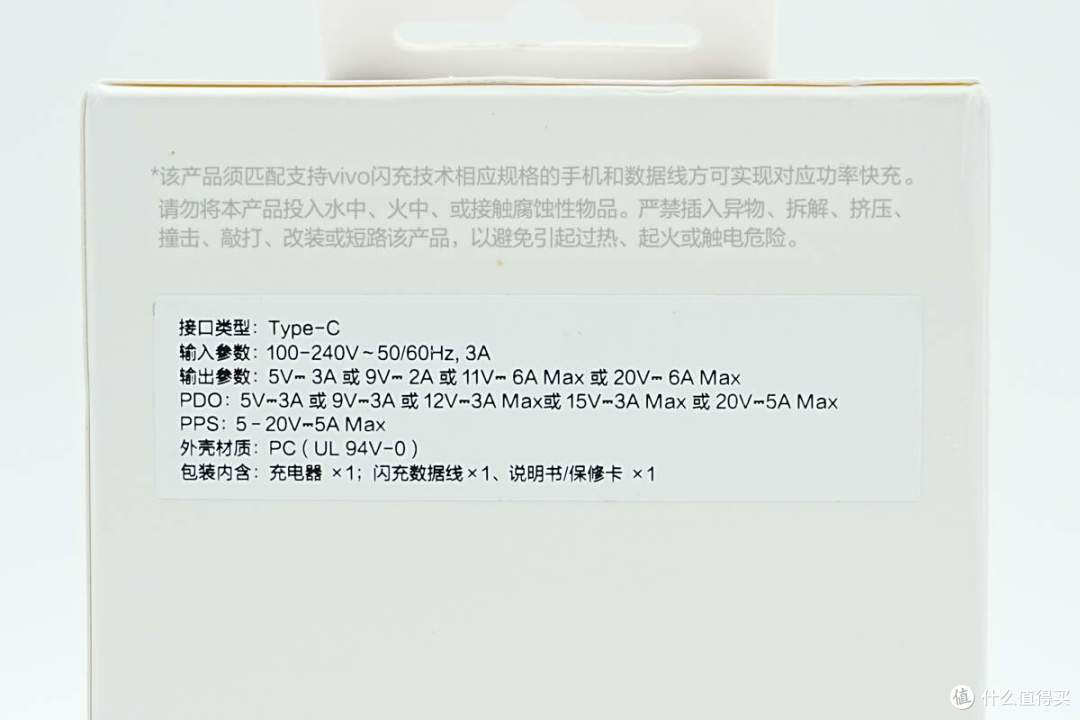

贴纸上参数特写，下面到产品实物展示环节再介绍。

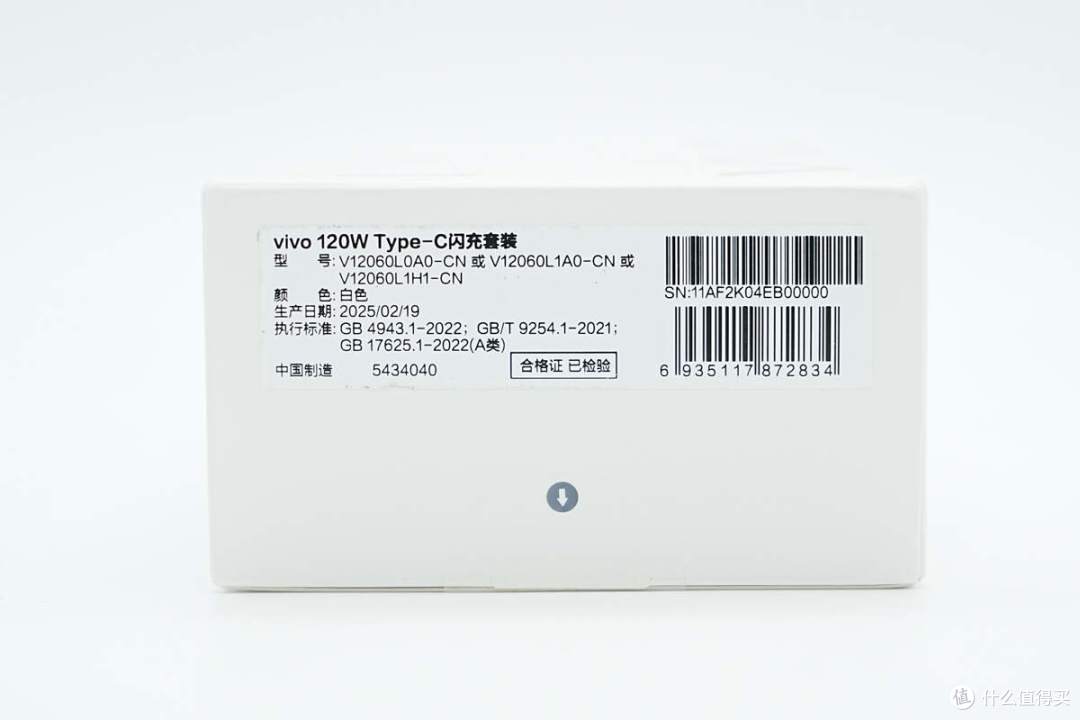

底部贴纸上印有产品型号、配色以及生产日期等信息，根据适配机型不同有V12060L0A0-CN、V12060L1A0-CN、V12060L1H1-CN三种情况。

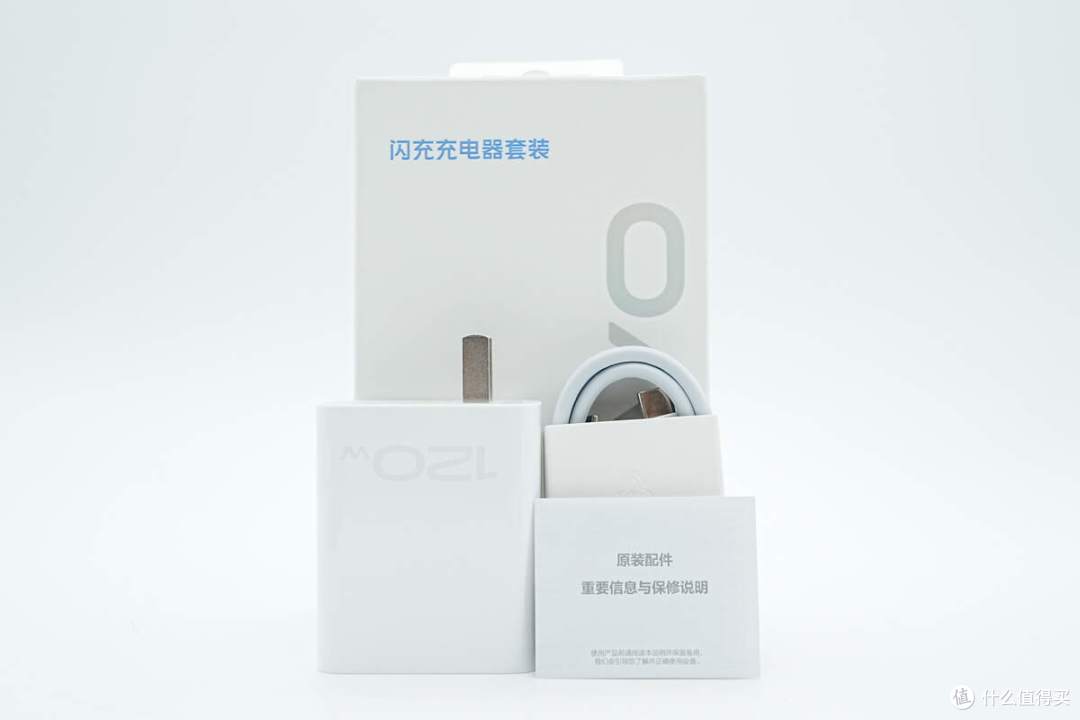

包装内含充电器、数据线以及重要信息与保修说明书。

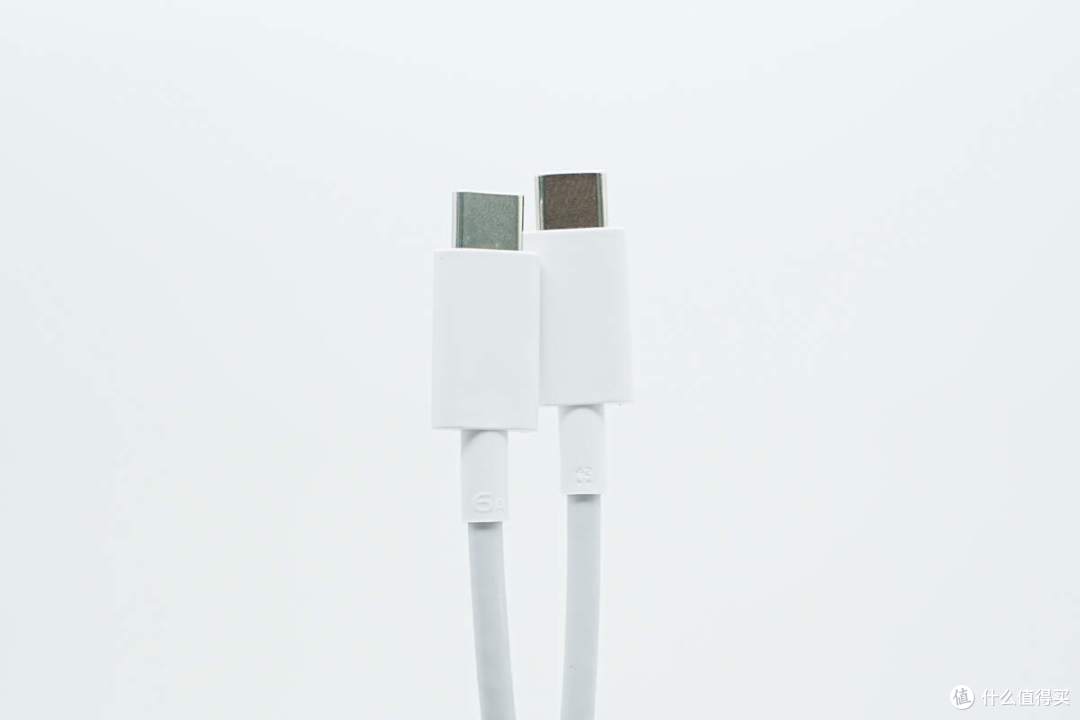

附带数据线为USB-C to USB-C类型，经典白色配色，端子末端抗弯折网尾上设计6A字样，表明可过6A大电流。

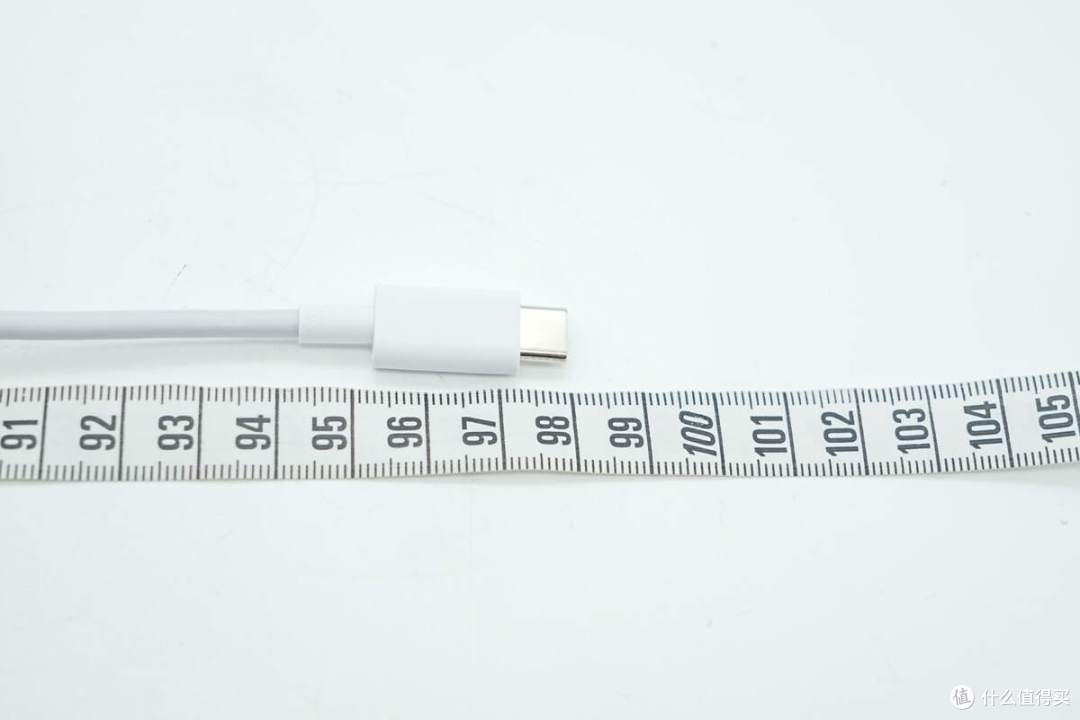

测得数据线长度约为98cm。

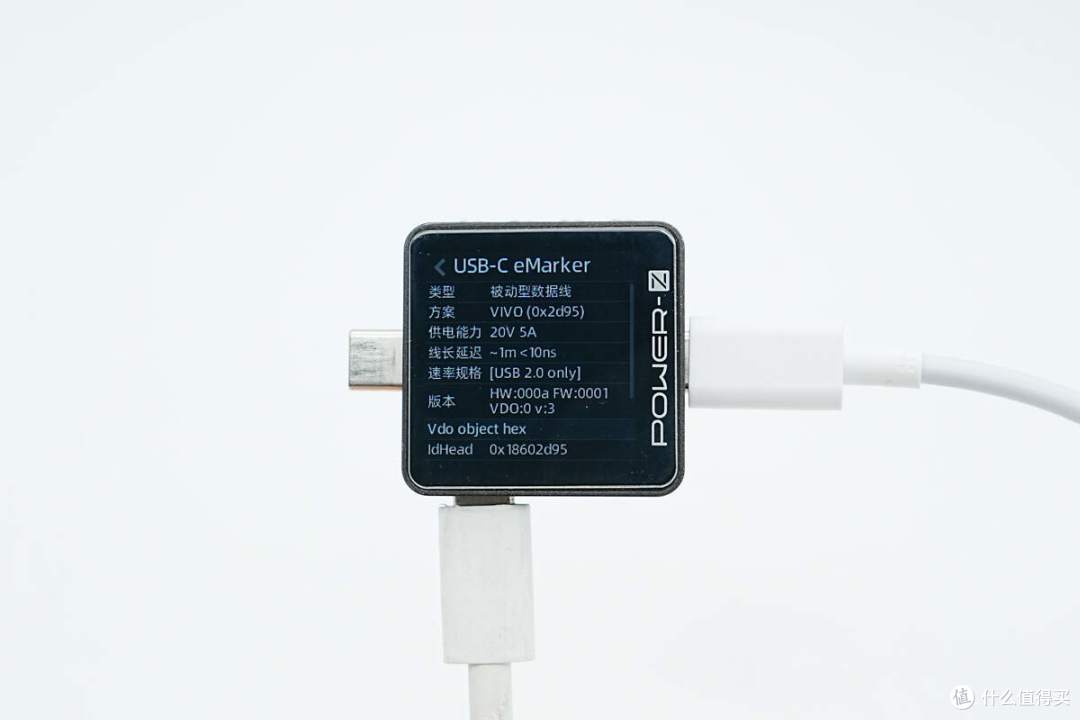

使用ChargerLAB POWER-Z KM003C测得该线缆带有E-Marker芯片，电力传输能力20V5A，数据传输能力为USB 2.0。

充电器机身主体采用PC阻燃材质白色外壳，两端磨砂腰身高光亮面处理，两侧过渡圆润。

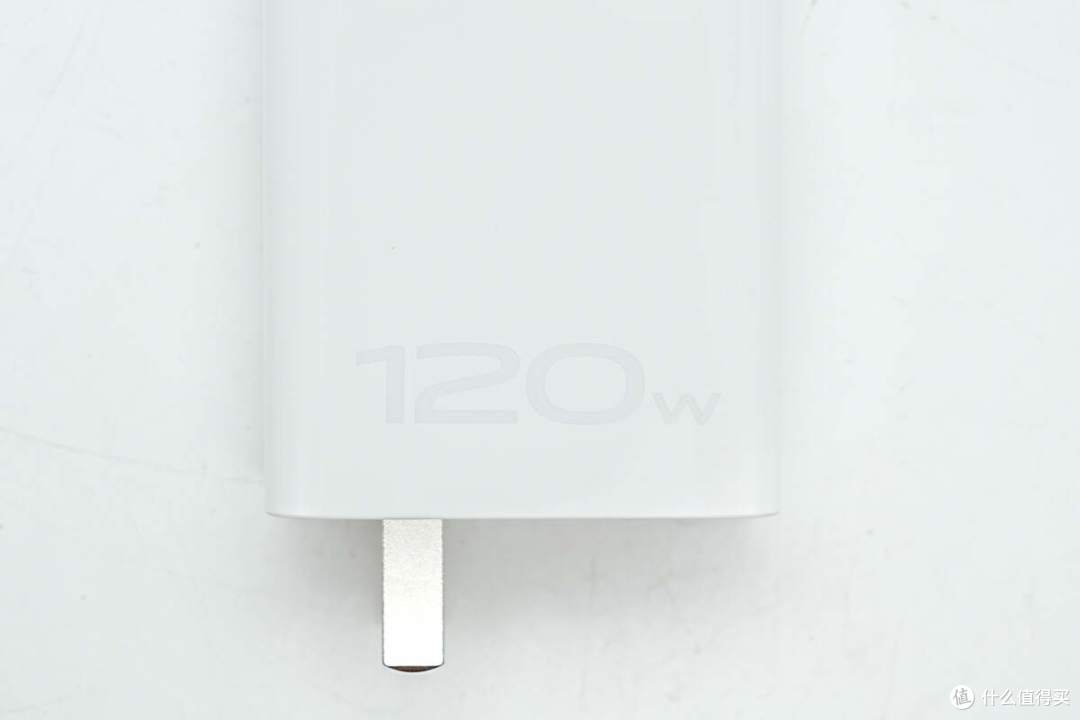

机身正面印有显眼的120W标识，表明充电器最大输出功率。

输入端外壳灰色配色，并印有充电器详细参数信息。

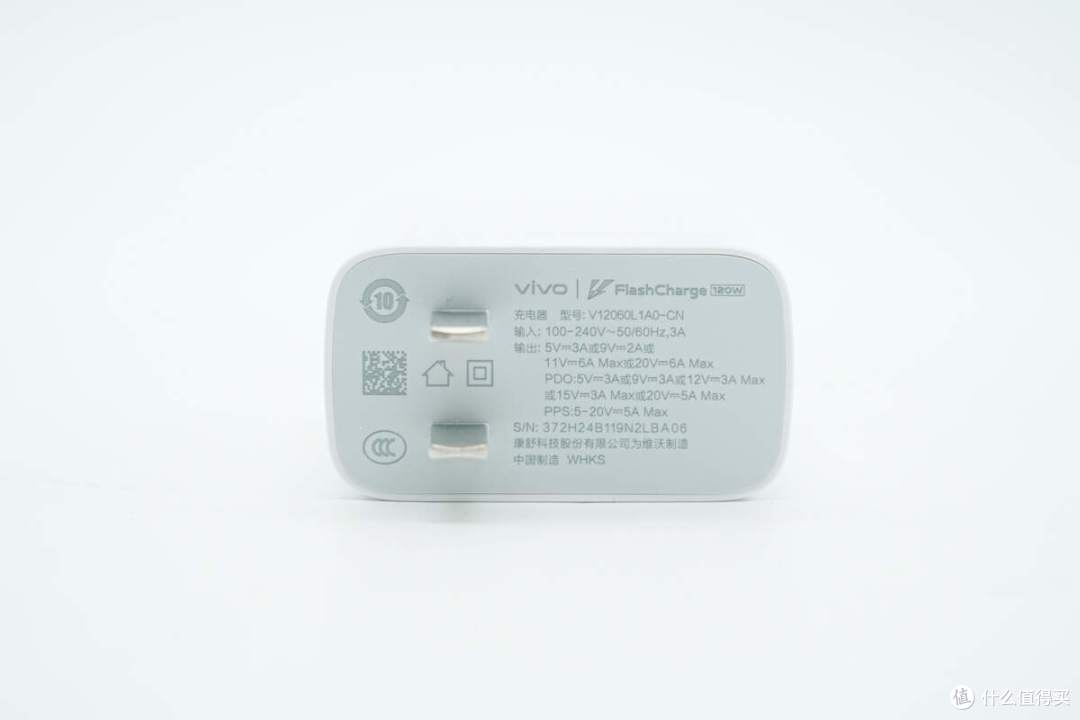

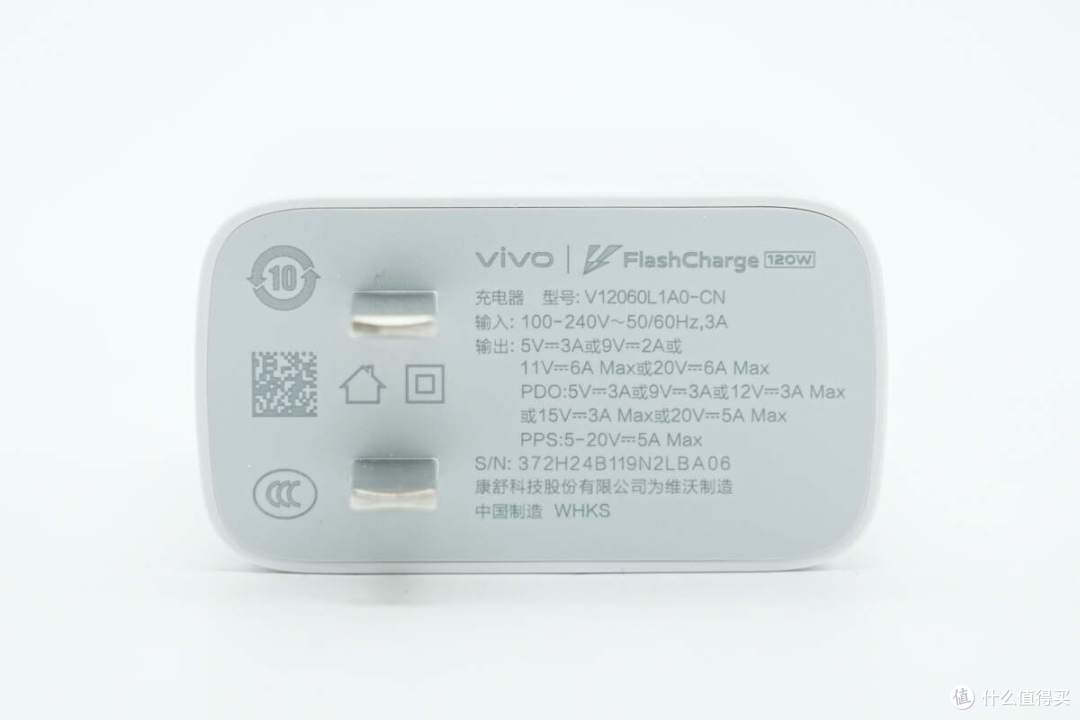

充电器参数特写

型号：V12060L1A0-CN

输入：100-240V~50/60Hz 3A

输出：5V3A、 9V2A、 11V6A Max、 20V6A Max

PDO：5V3A、9V3A、12V3A、15V3A、20V5A Max

PPS：5-20V5A Max

制造商：康舒科技股份有限公司

产品已经通过了3C认证。

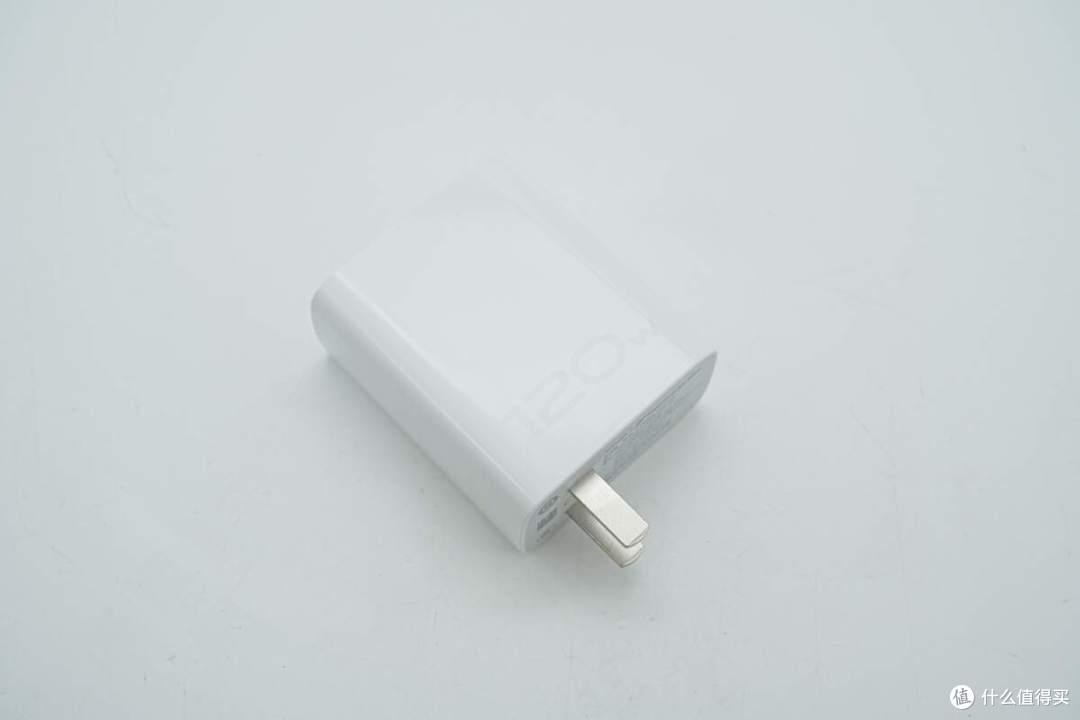

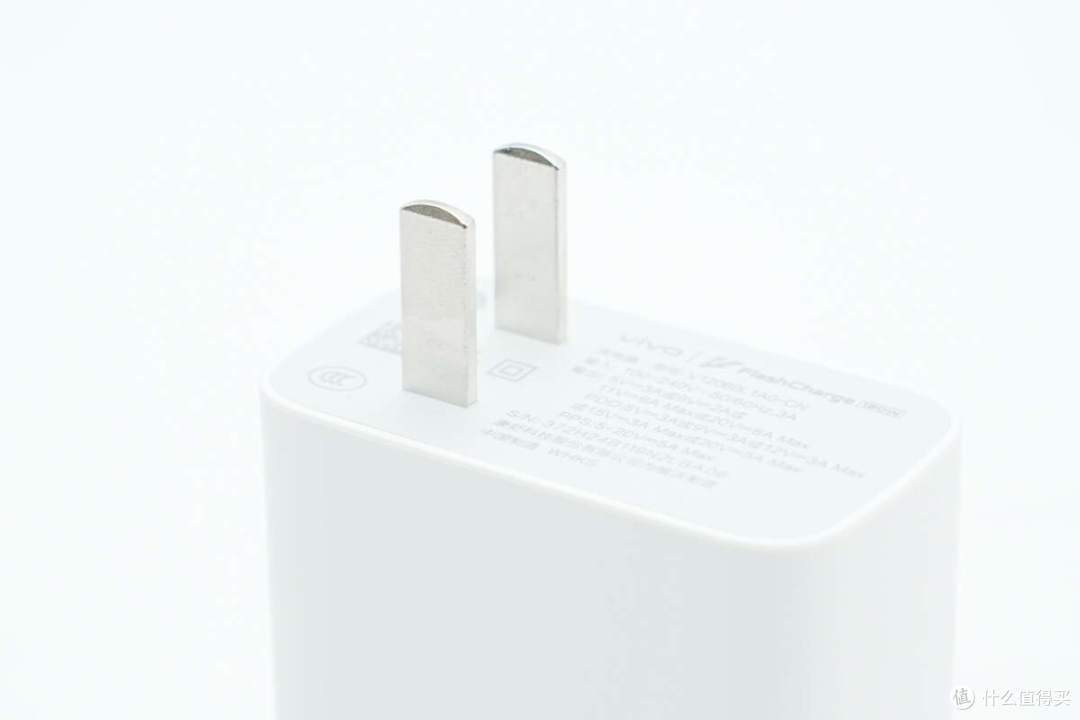

充电器配备固定式国标插脚，靠一侧布局方便插拔。

另一端设有单USB-C口，黑色胶芯，和插脚一样也是靠一侧布局。

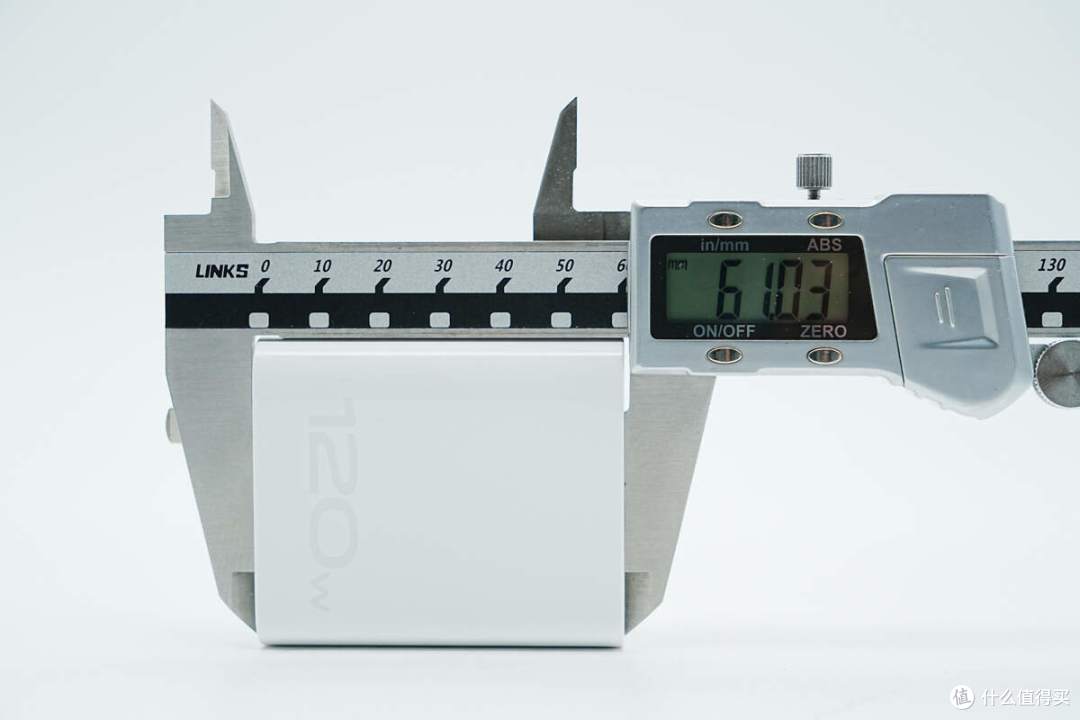

测得充电器机身长度为61.03mm。

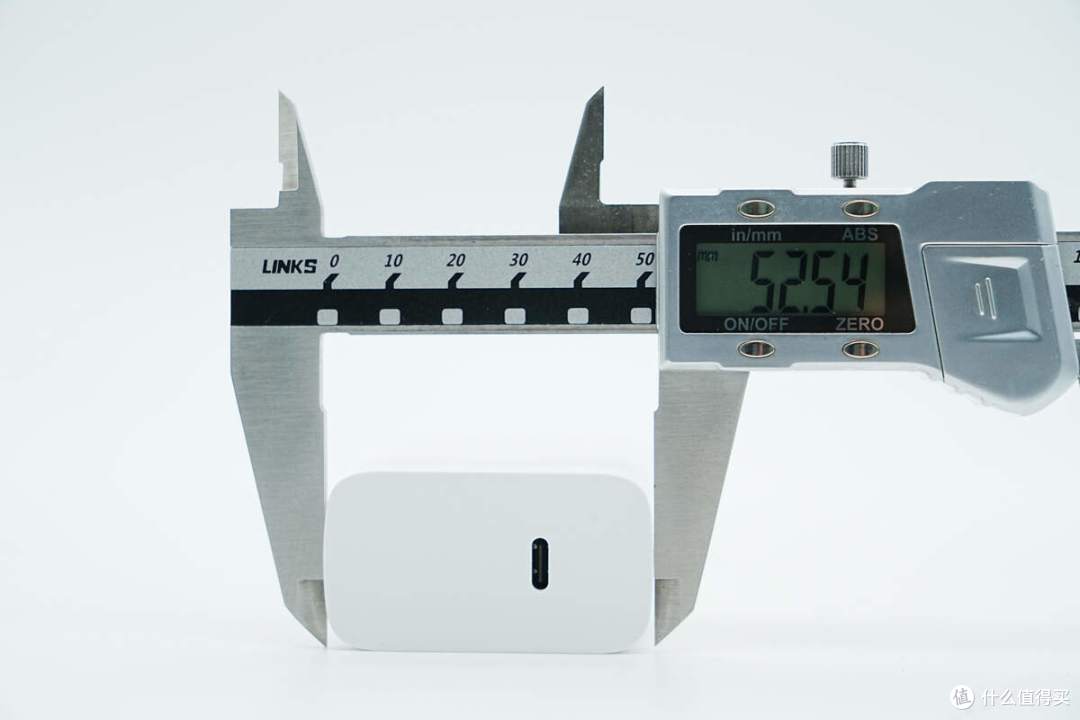

宽度为52.54mm。

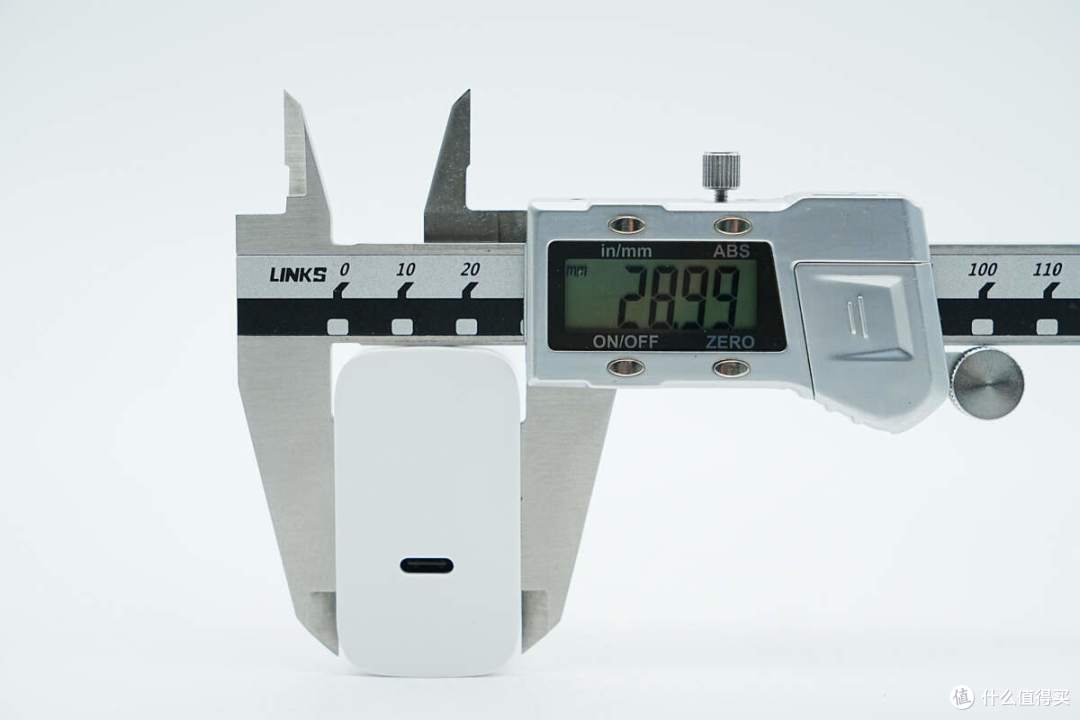

厚度为28.99mm。

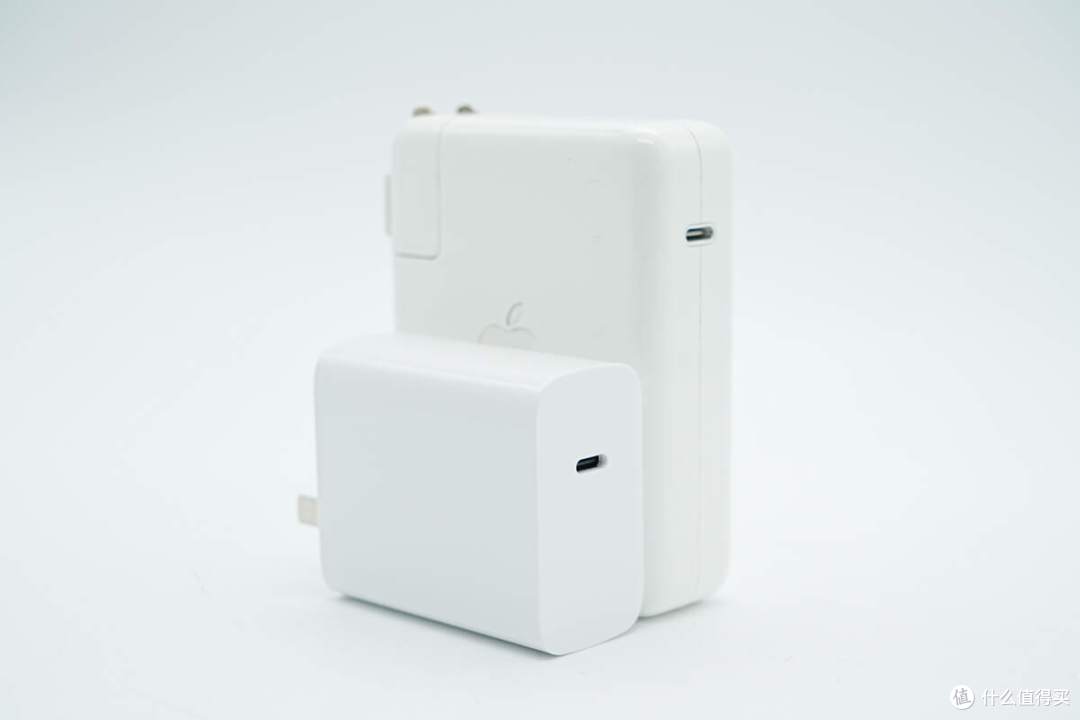

和苹果140W充电器对比，体积优势非常明显。

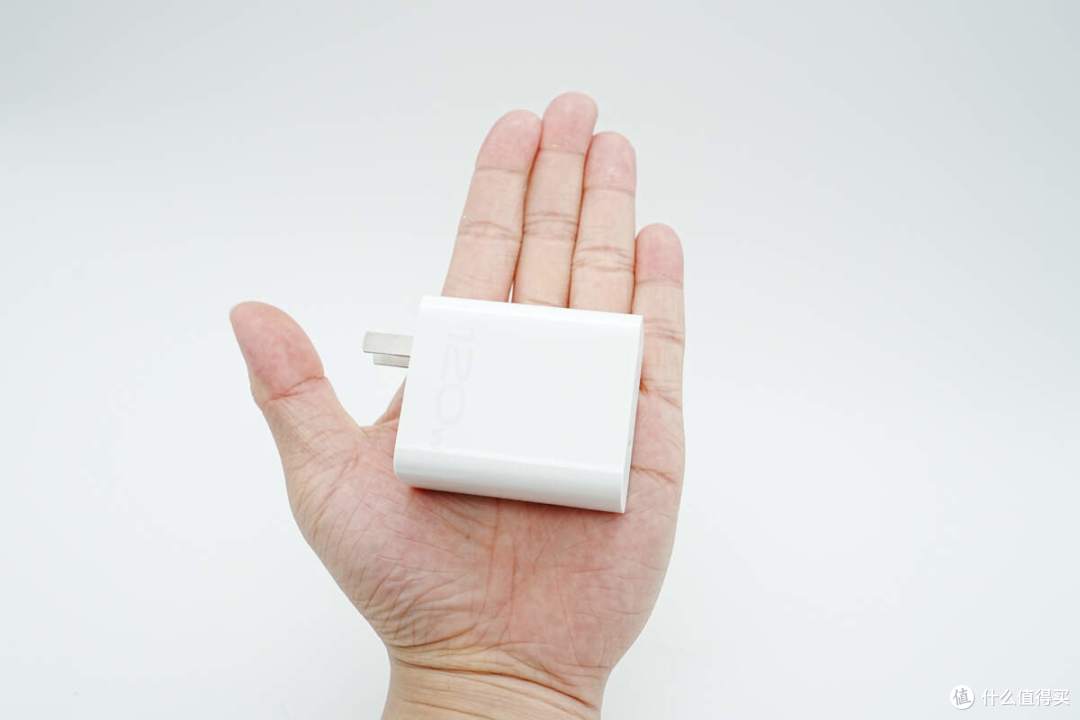

充电器拿在手上的直观感受。

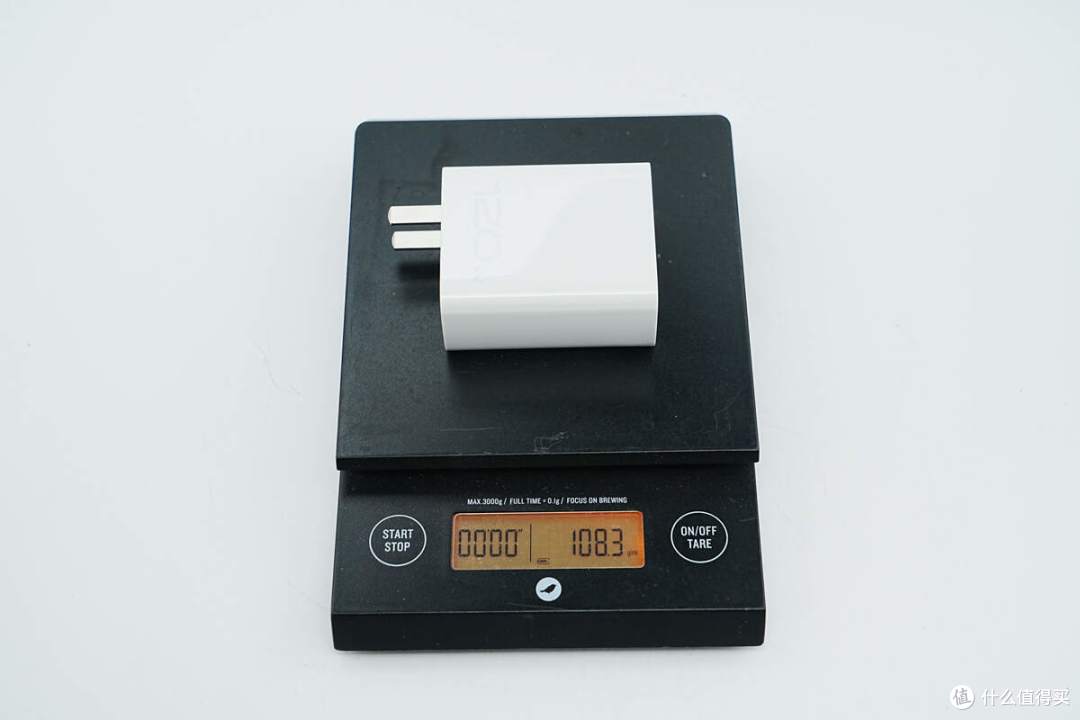

另外充电器净重约为109g。

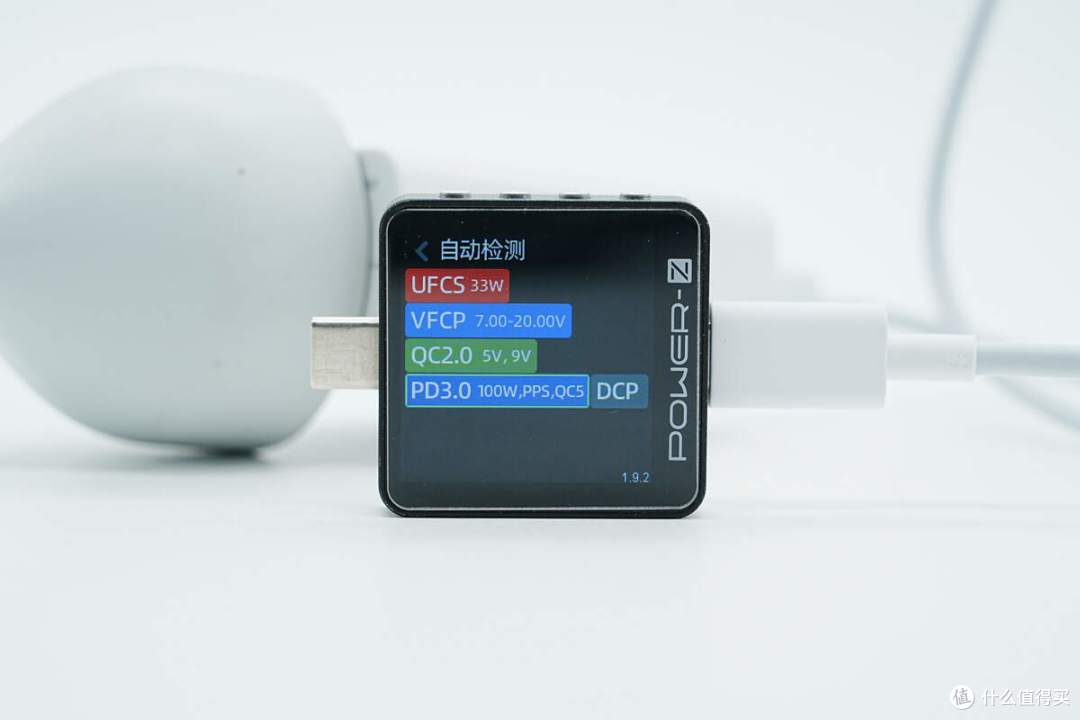

使用ChargerLAB POWER-Z KM003C测得这款充电器支持UFCS、VFCP、QC2.0/5、PD3.0、PPS、DCP充电协议。

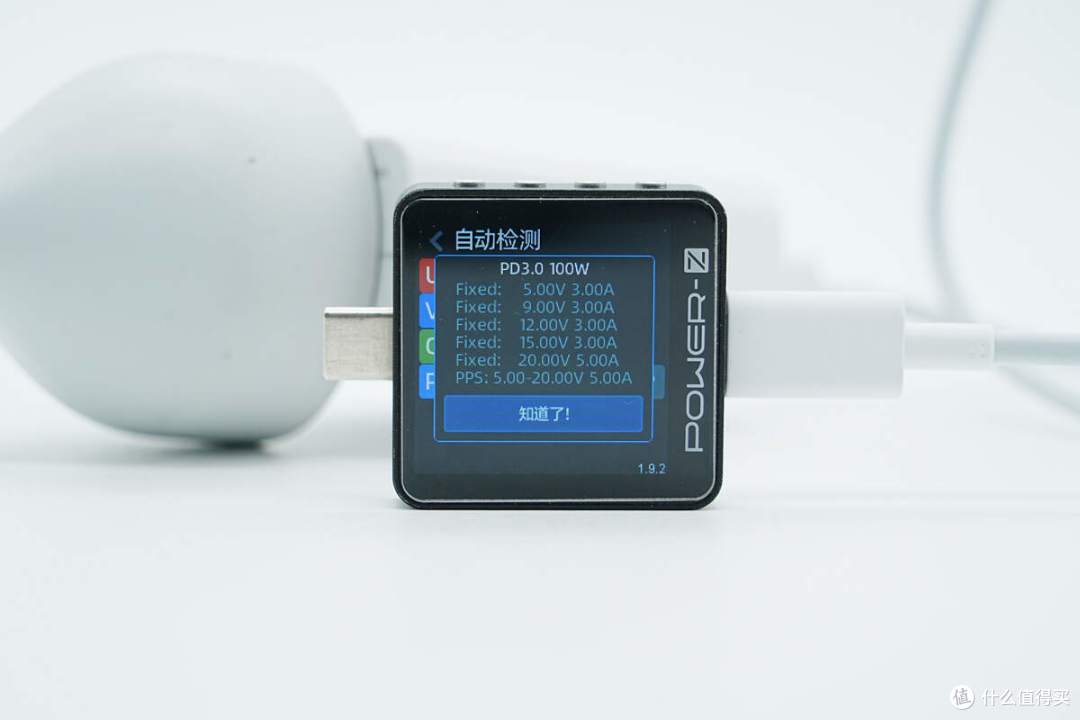

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-20V5A一组PPS电压档位。

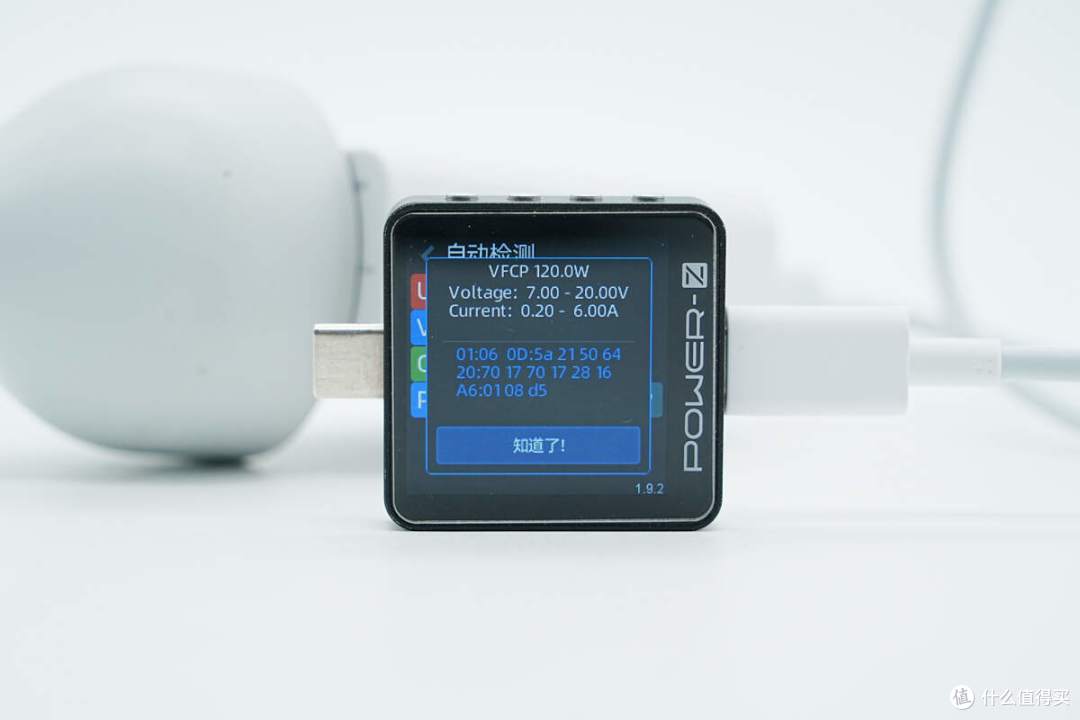

测得VFCP快充具备7-20V 0.2-6A电压档位。

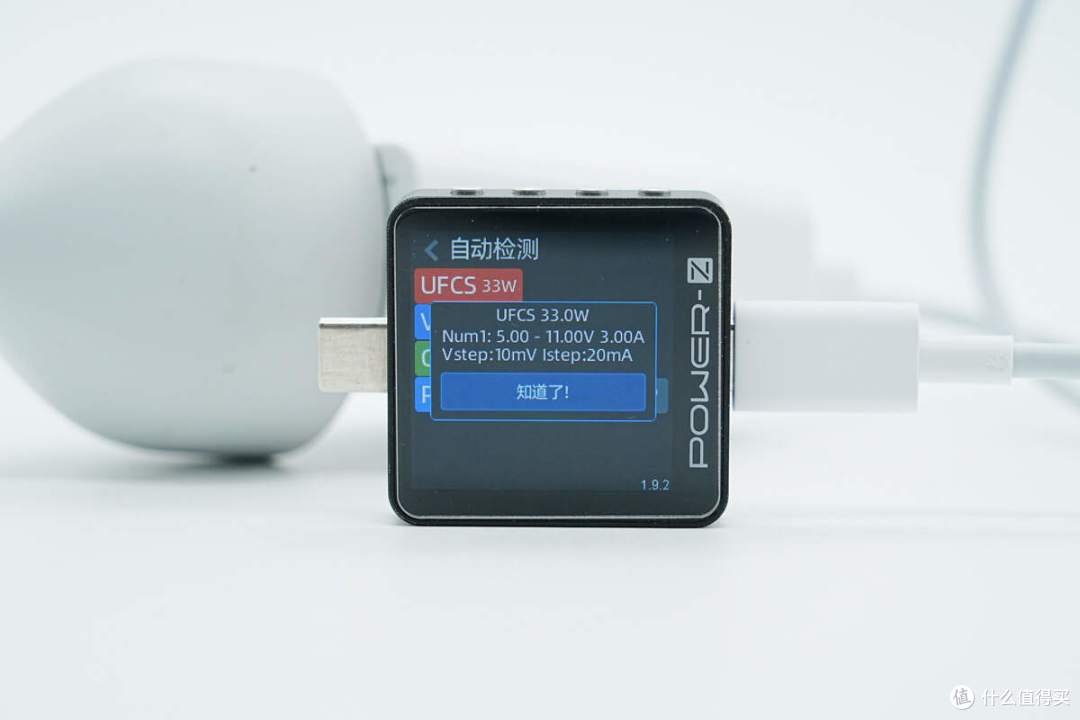

测得UFCS融合快充具备5-11V3A一组电压档位。

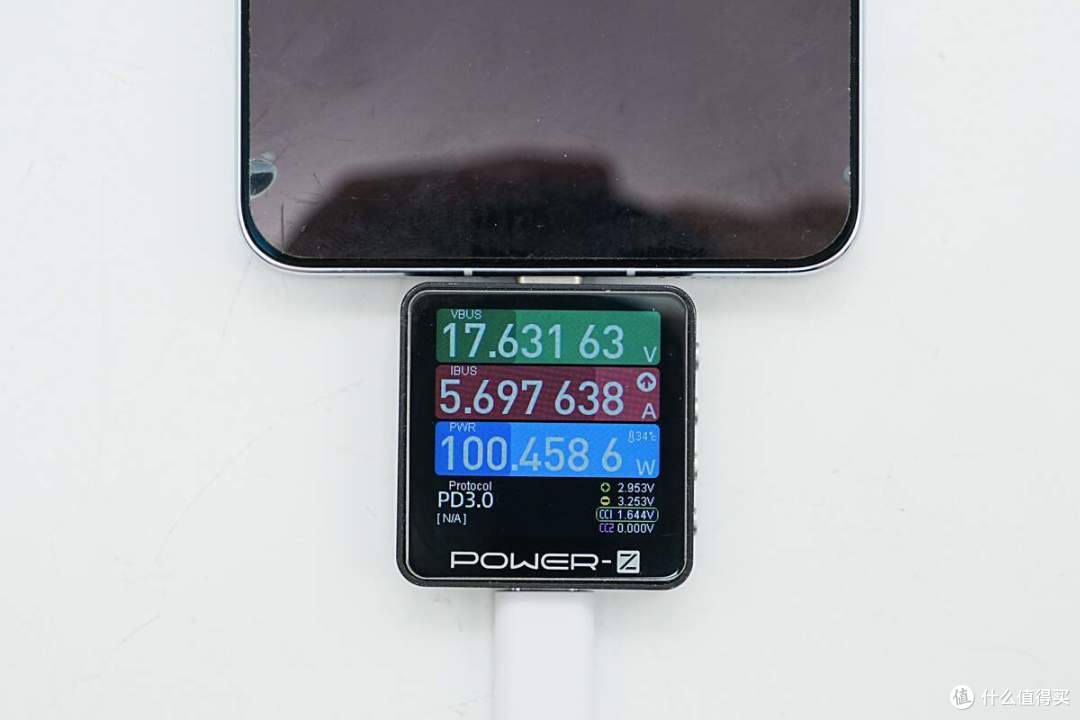

使用充电器给iQOO 13手机充电，测得充电功率约为100.46W。

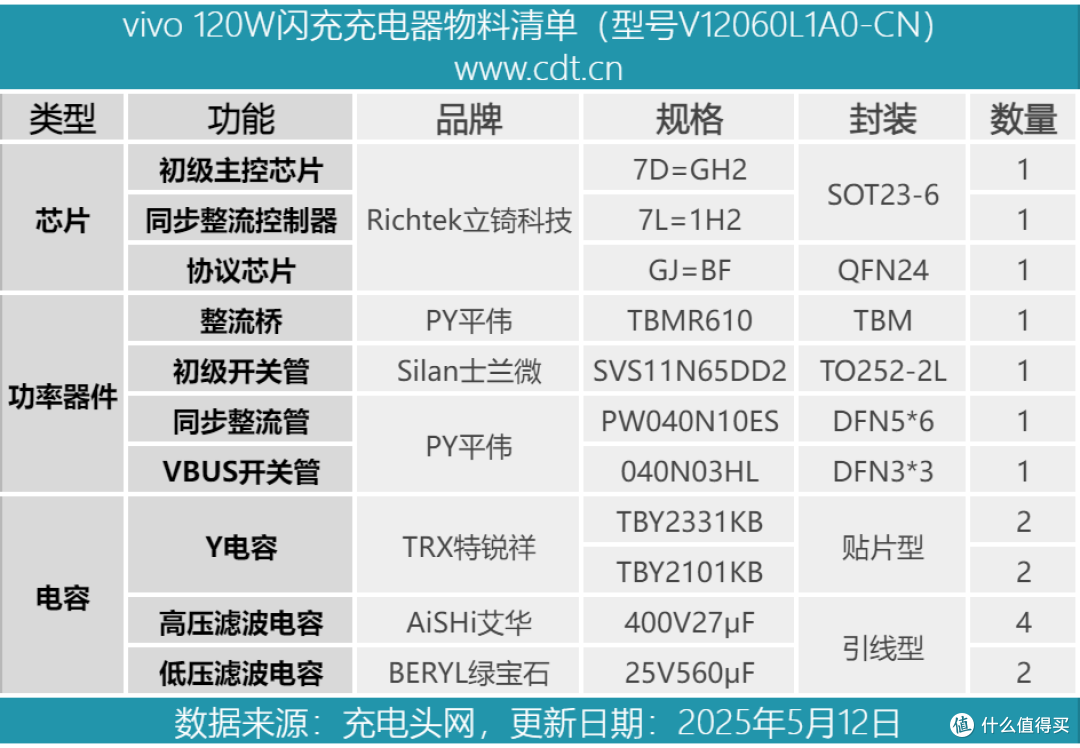

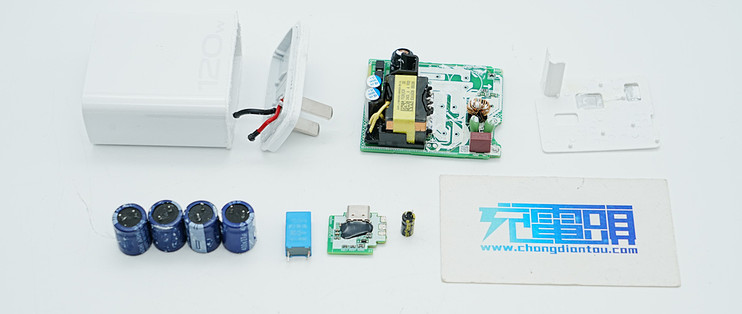

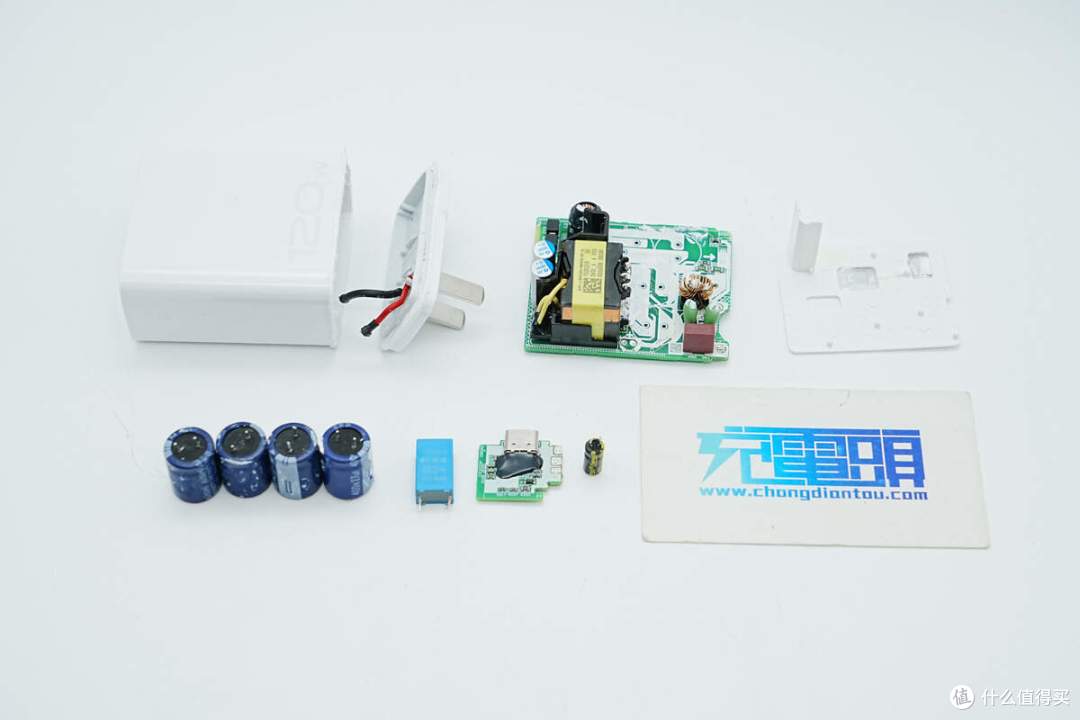

vivo 120W闪充充电器拆解

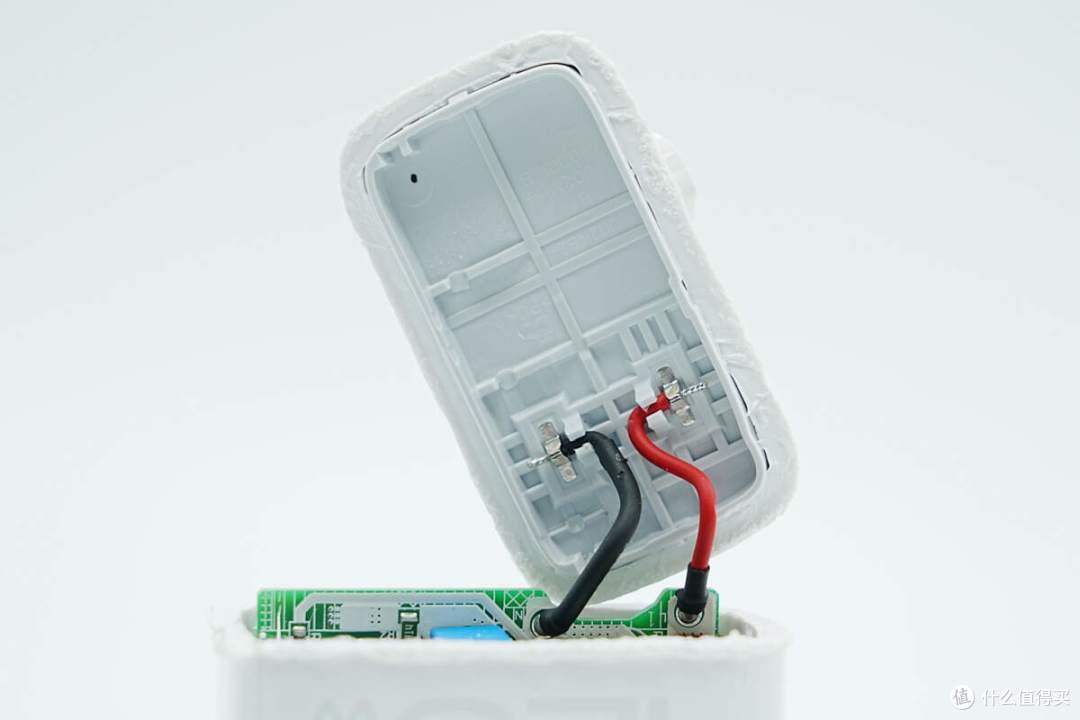

将输入端外壳拆开，连接导线套有绝缘管保护。

取出PCBA模块，其顶部贴有海绵保护，侧边滤波电感和输出端小板之间设有塑料隔离板。

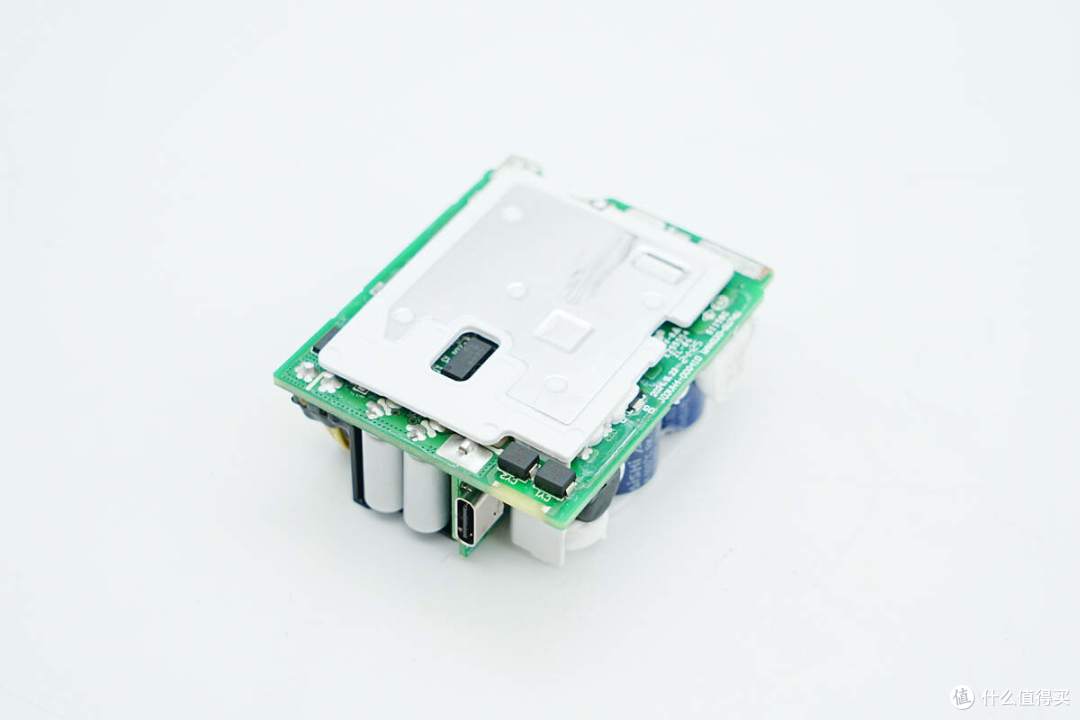

主板背面覆盖塑料板与金属散热板。

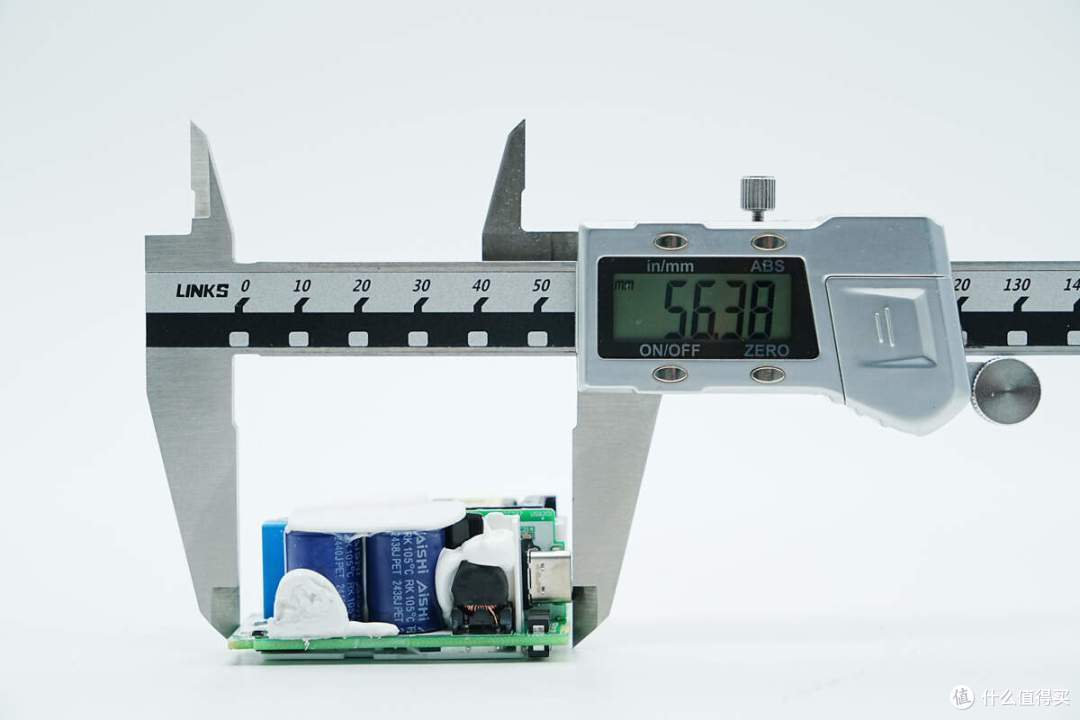

取出PCBA模块，测得模块长度为56.38mm。

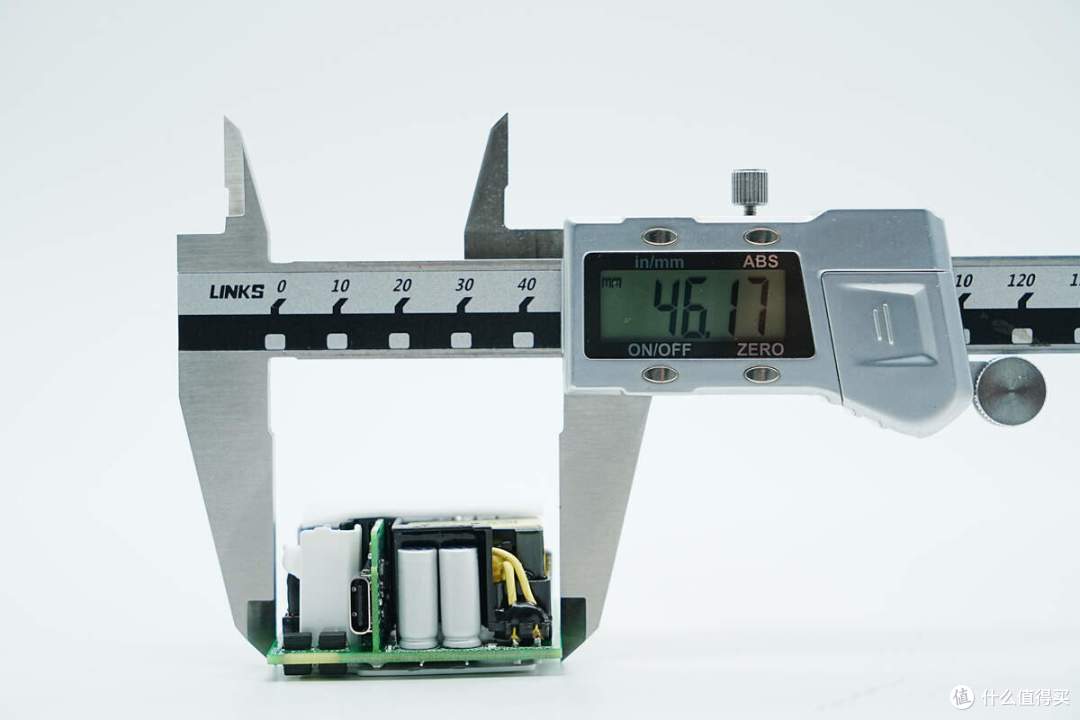

宽度为46.17mm。

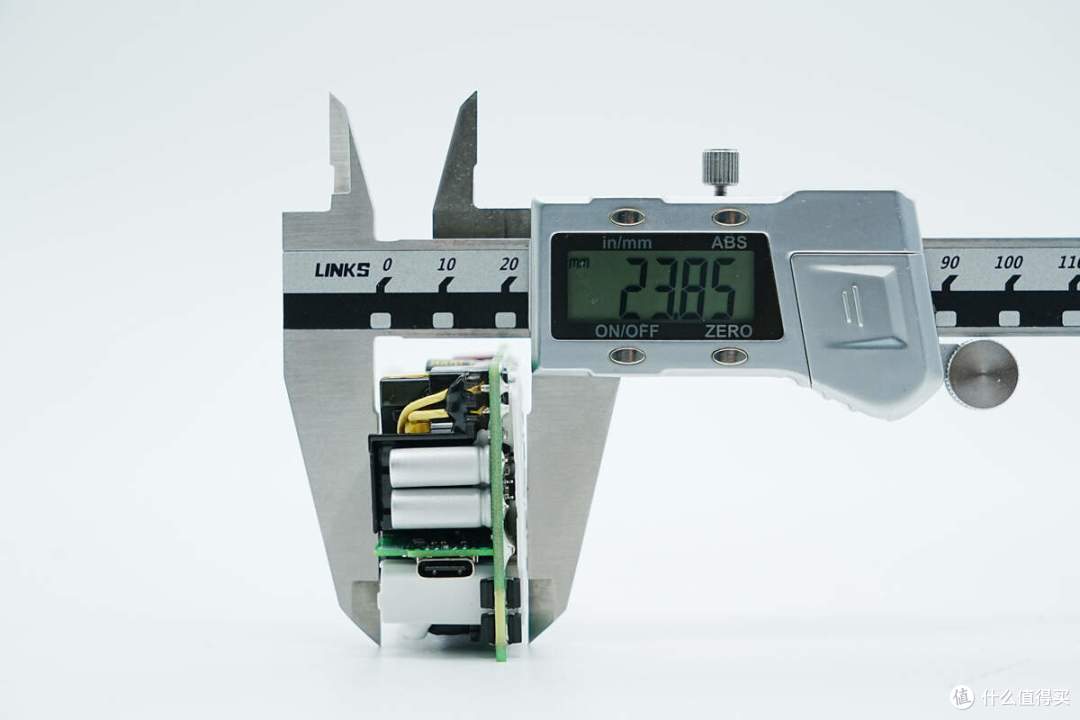

厚度为23.85mm。

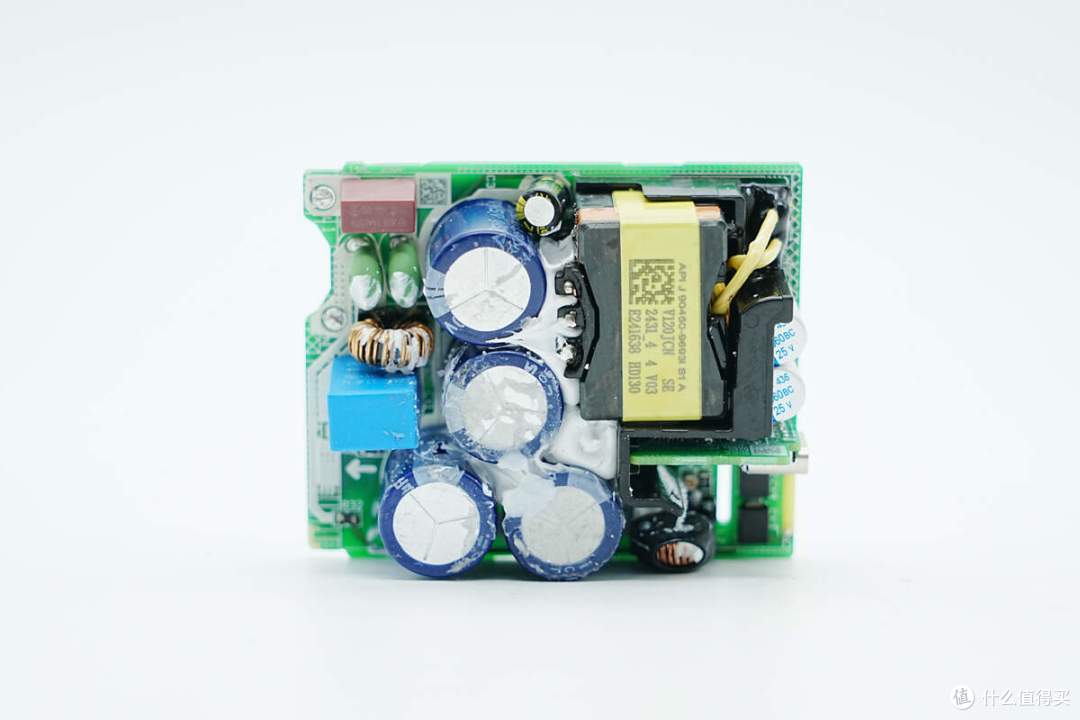

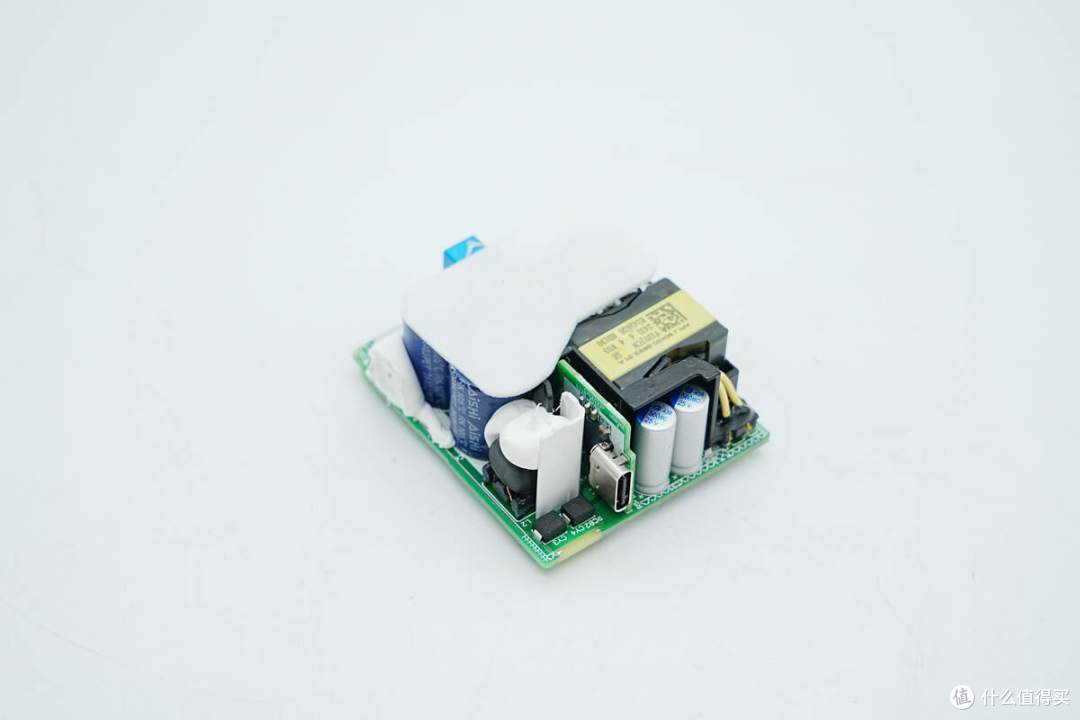

撕掉海绵，模块正面器件布局如上图一览，设有延时保险丝、共模电感、高压滤波电解电容、变压器等器件，器件布局规整紧凑，缝隙间填充白胶加固。

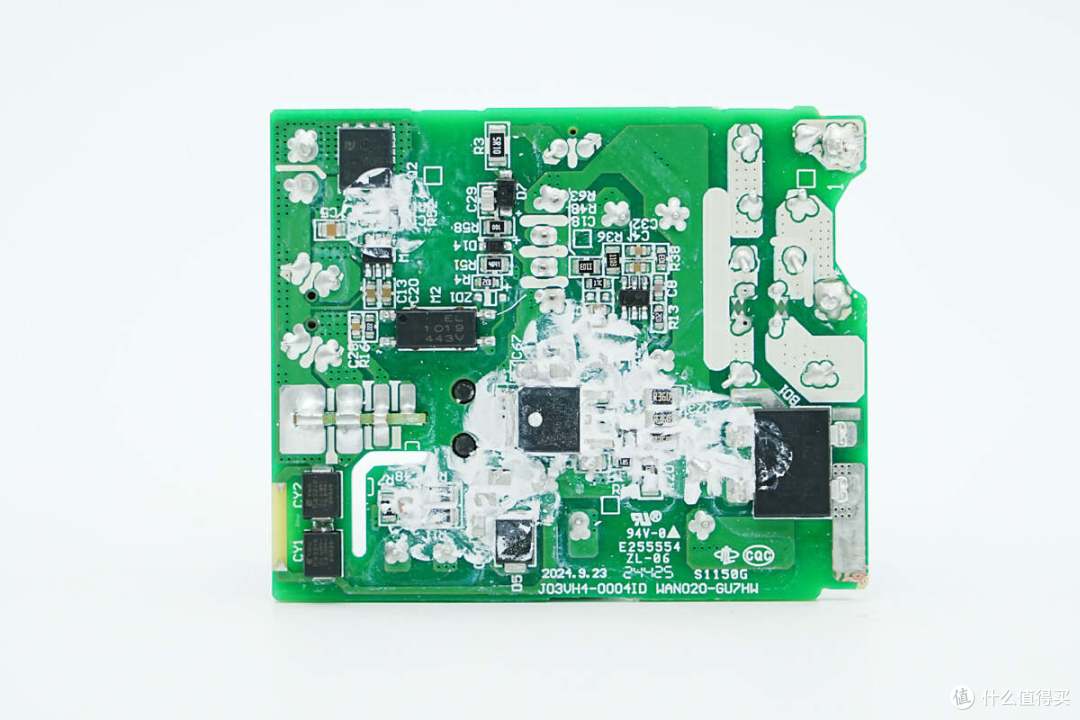

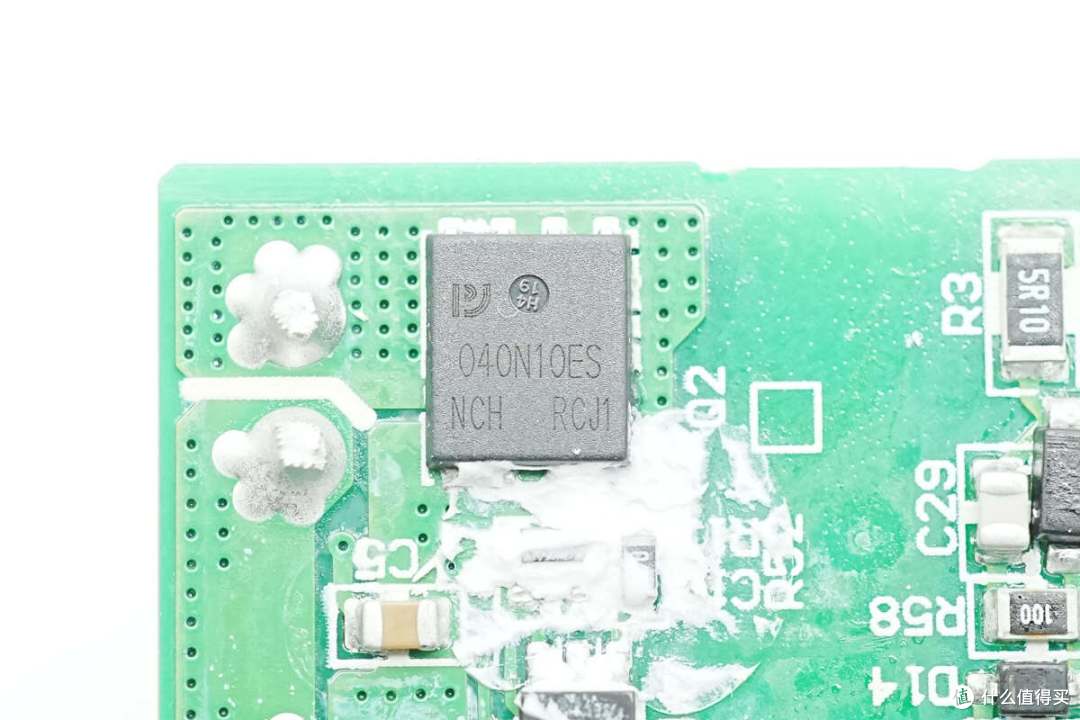

主板背面盖板拆掉，设有整流桥、开关电源初次级控制器、初级开关管、同步整流管、光耦以及贴片Y电容。

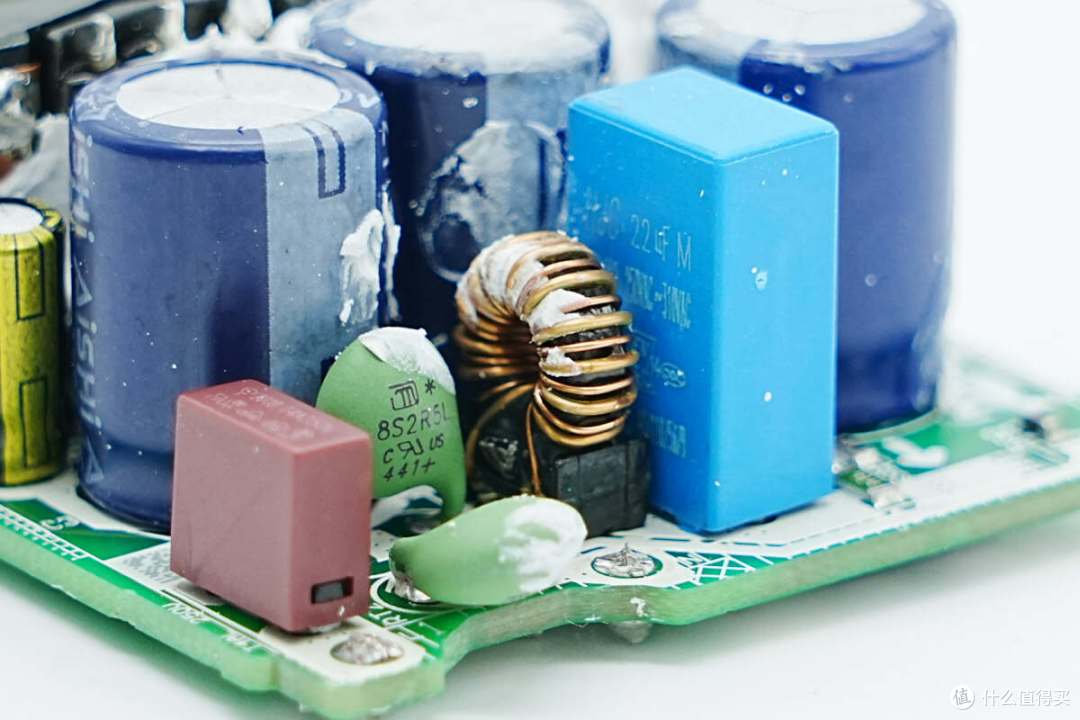

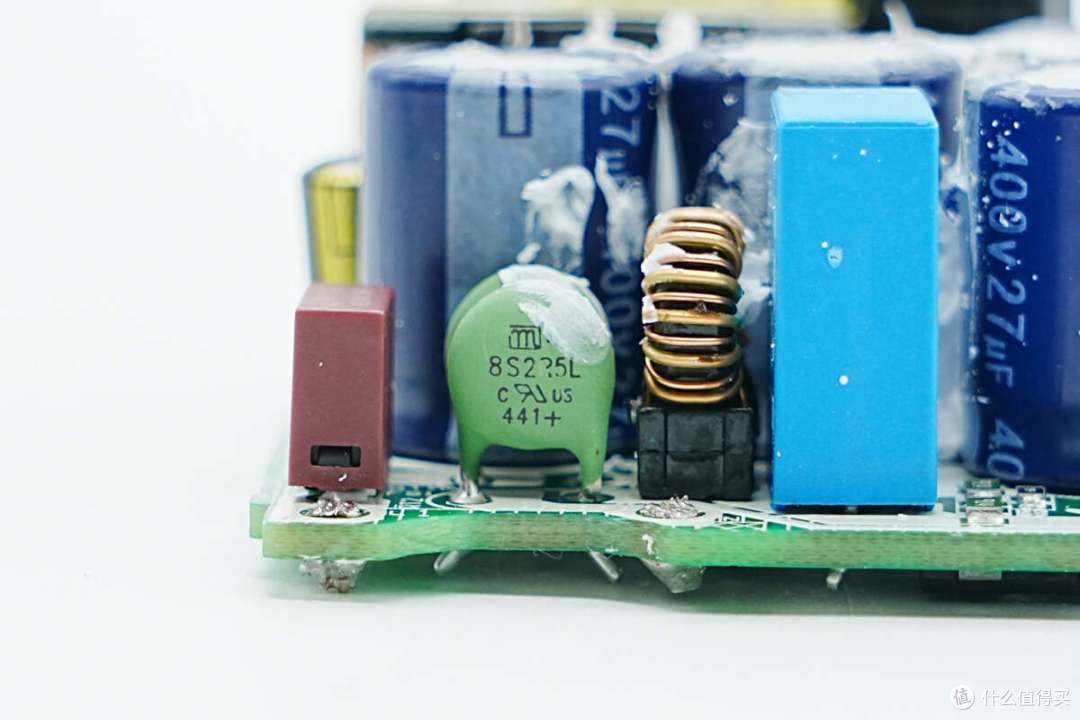

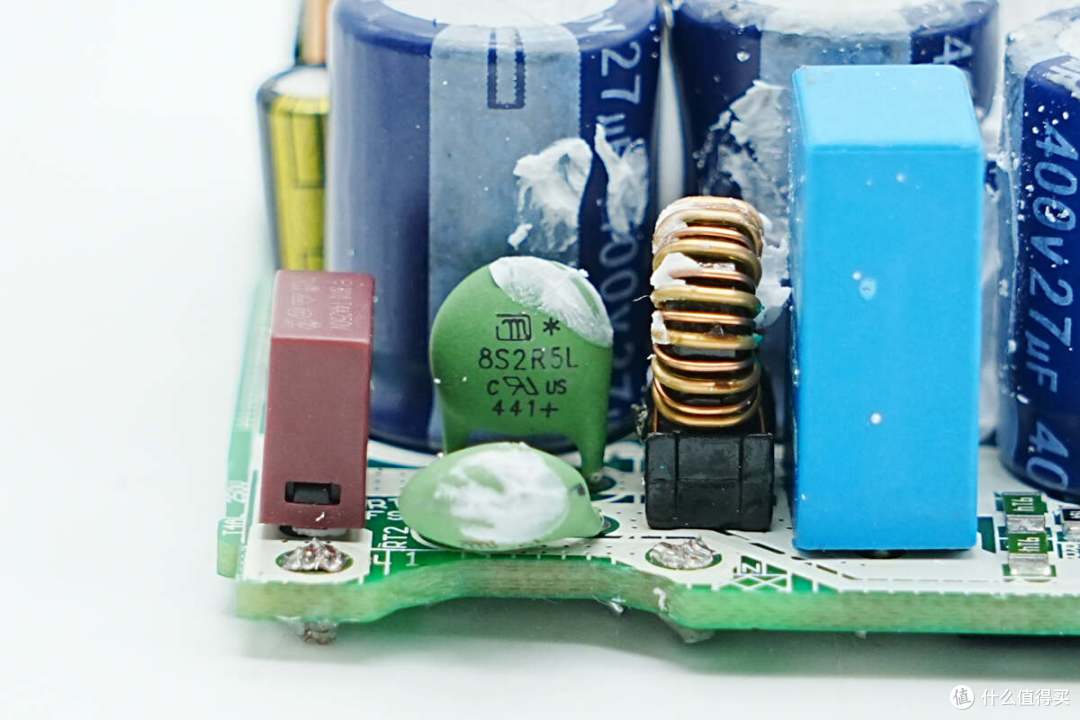

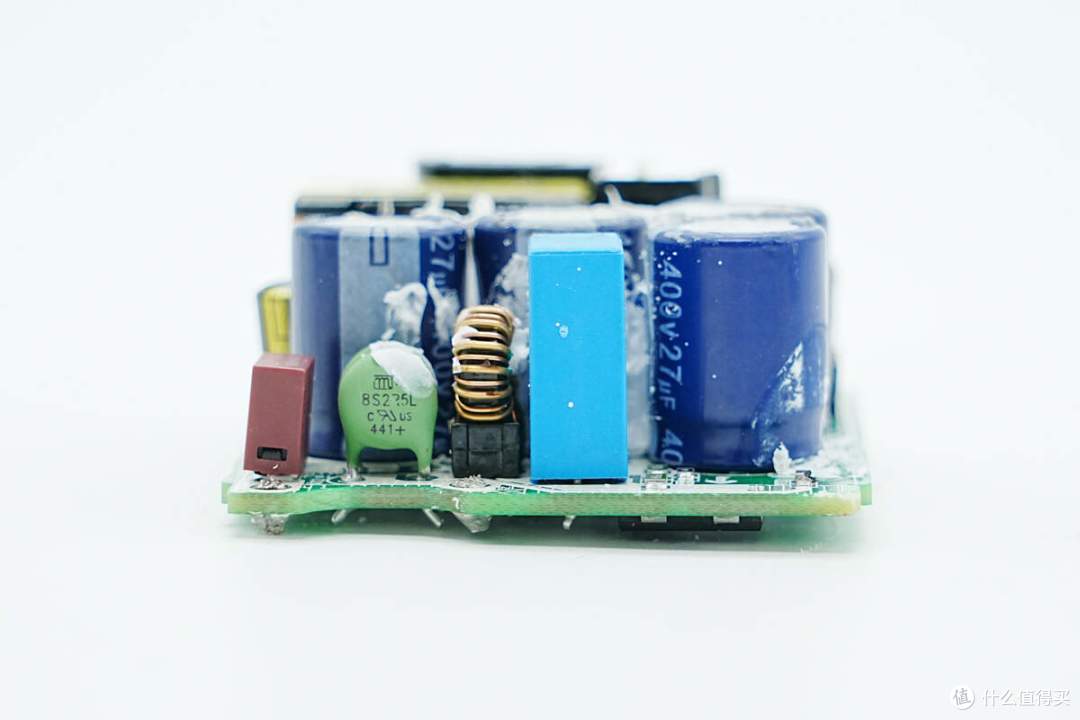

主板前端设有延时保险丝、NTC热敏电阻、共模电感以及安规X2电容。

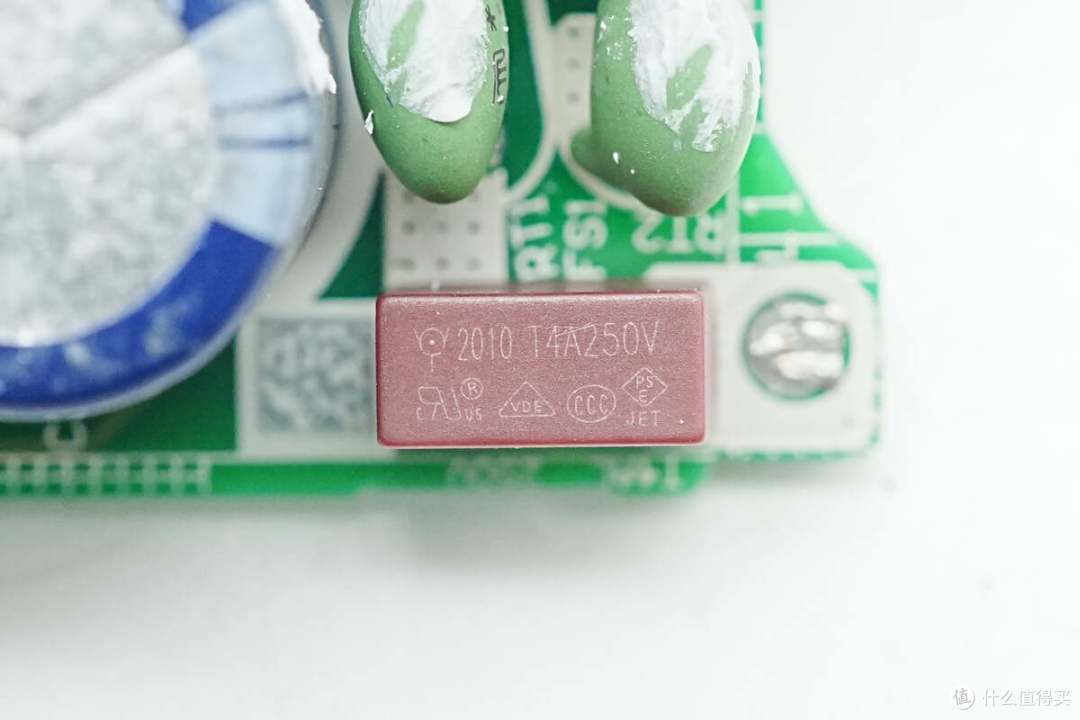

延时保险丝来自华德，规格为4A250V。

绿色的NTC热敏电阻有两颗，用于抑制上电浪涌电流。

另一颗特写，料号相同。

共模电感双线绕制，用于滤除EMI干扰。

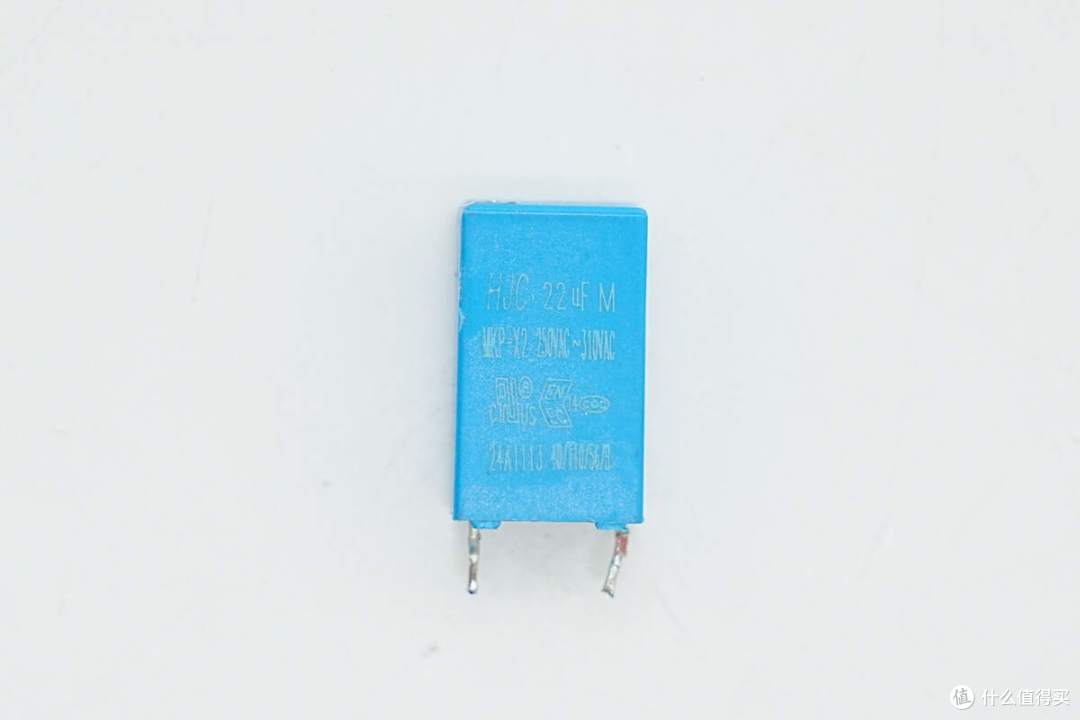

安规X2电容来自HJC华容，容量0.22μF。

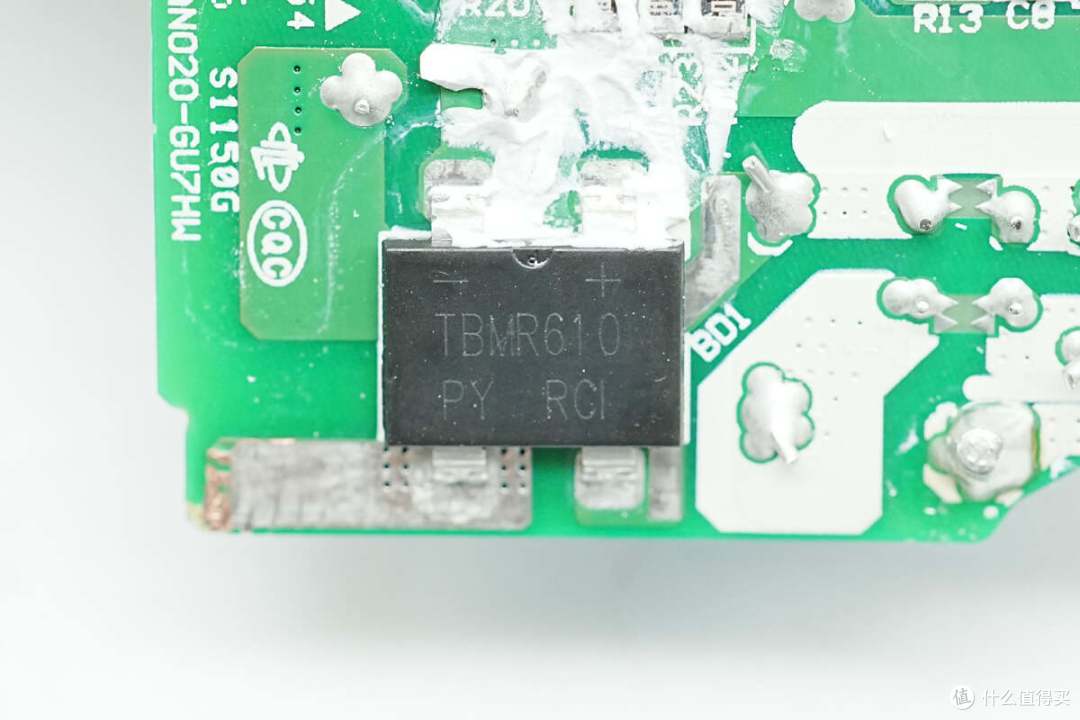

整流桥来自PY平伟，型号为TBMR610，规格为6A 1000V，采用TBM封装。

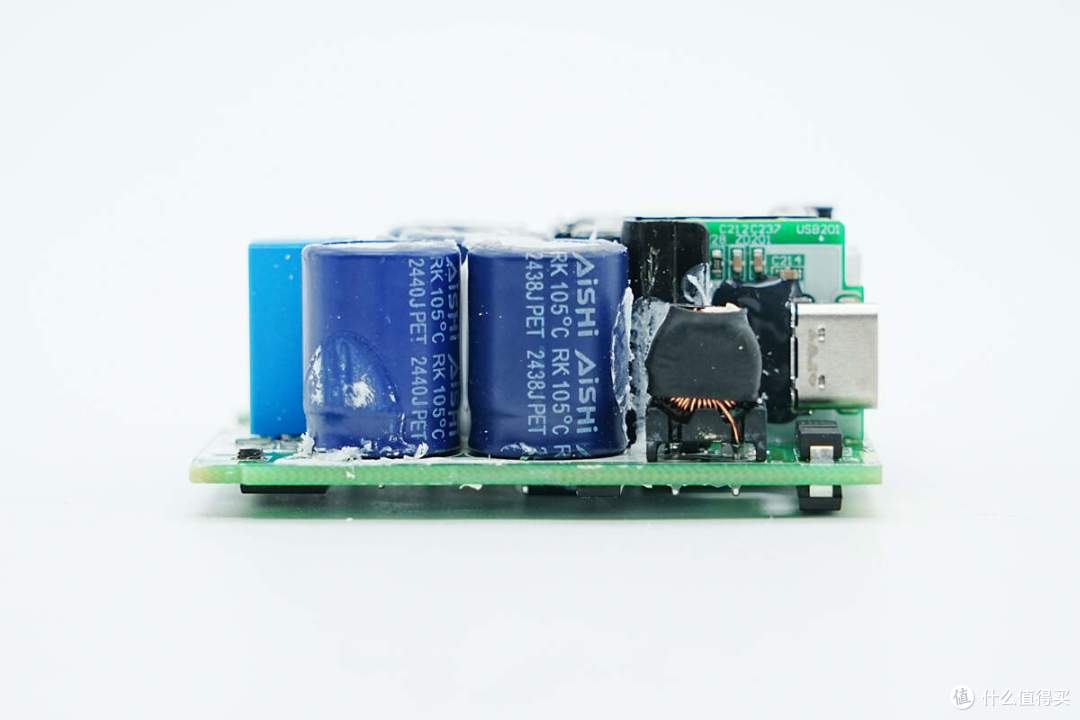

主板一侧以及中间区域共设有四颗高压滤波电解电容。

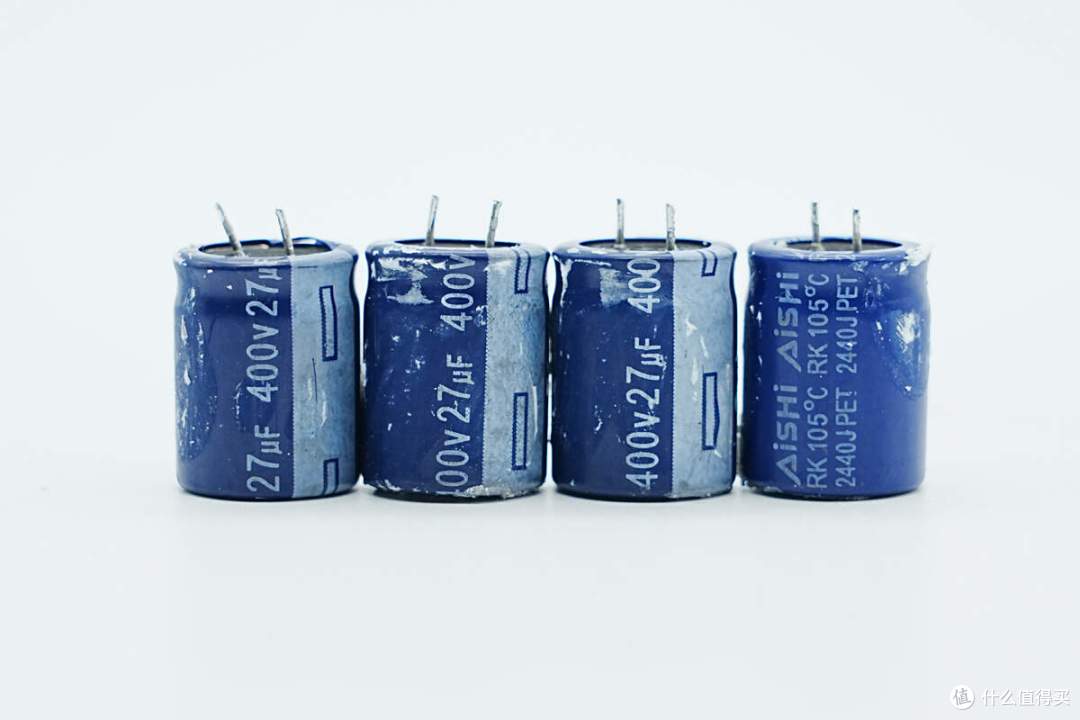

四颗高压滤波电解电容来自AiSHi艾华，四颗规格均为400V27μF。

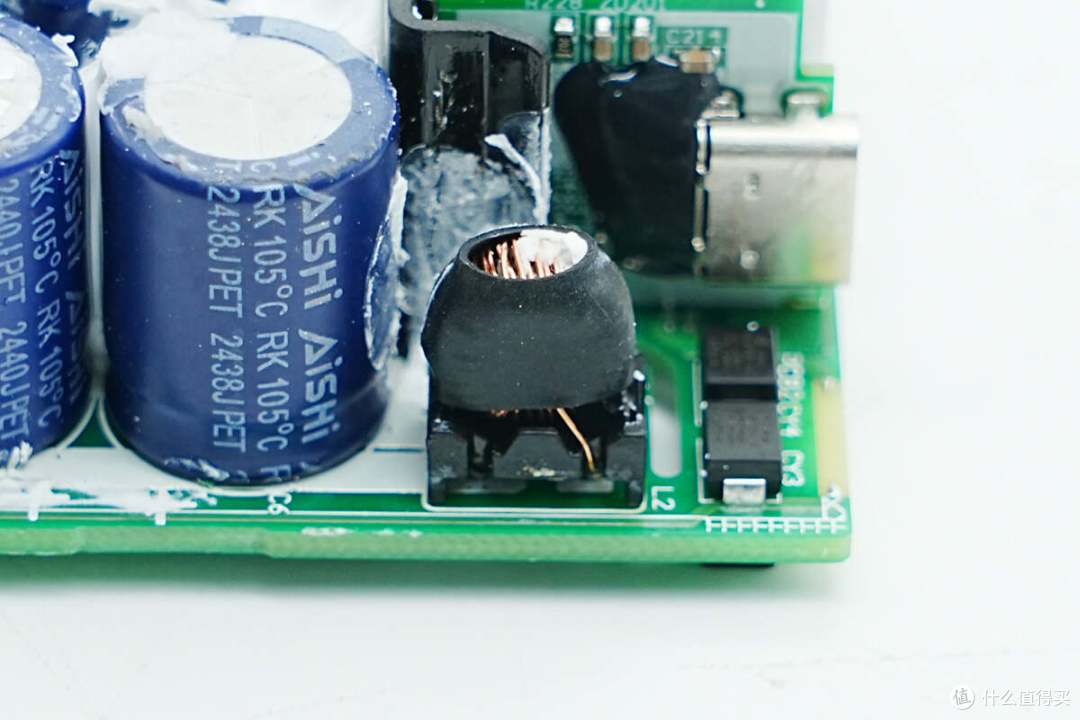

滤波电感外套热缩管绝缘管保护。

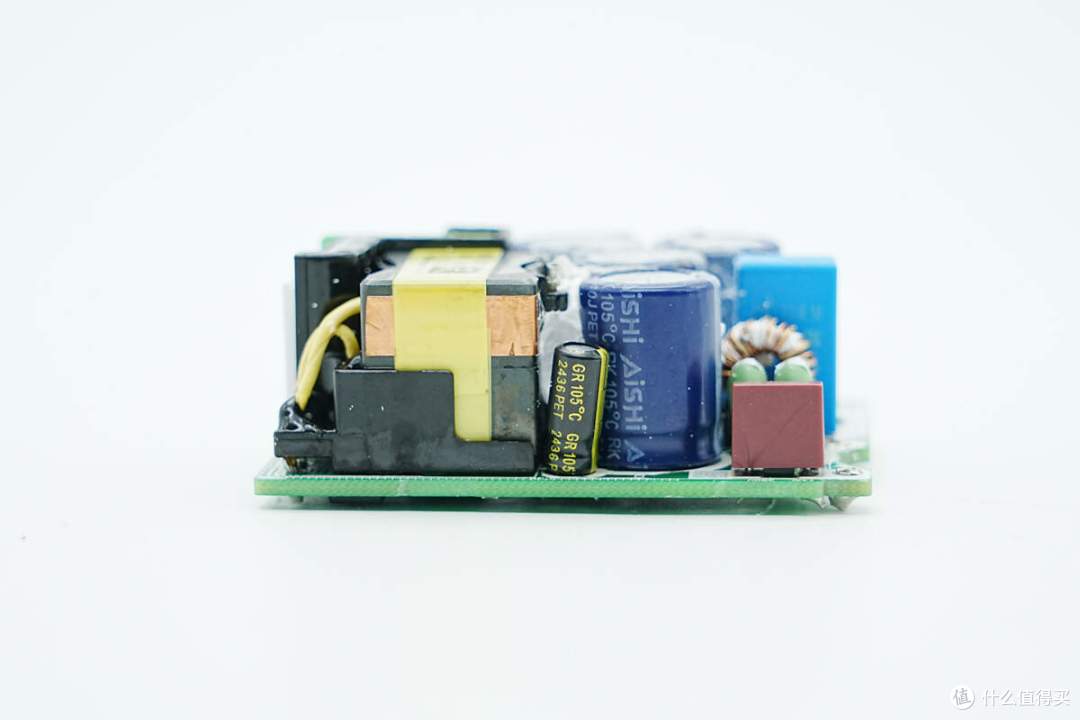

板子另一侧设有主控芯片供电电容以及变压器，变压器外套塑料壳隔离绝缘以及加固保护。

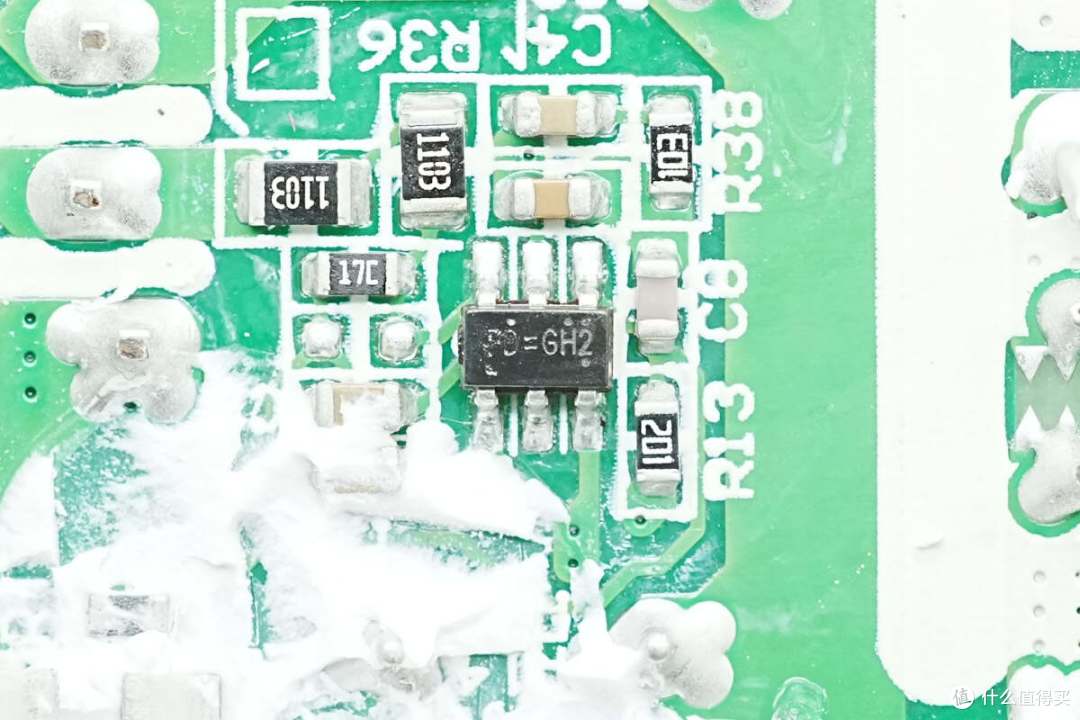

主控芯片丝印7D=GH2，采用SOT23-6封装，从丝印风格来看厂商为立锜科技。

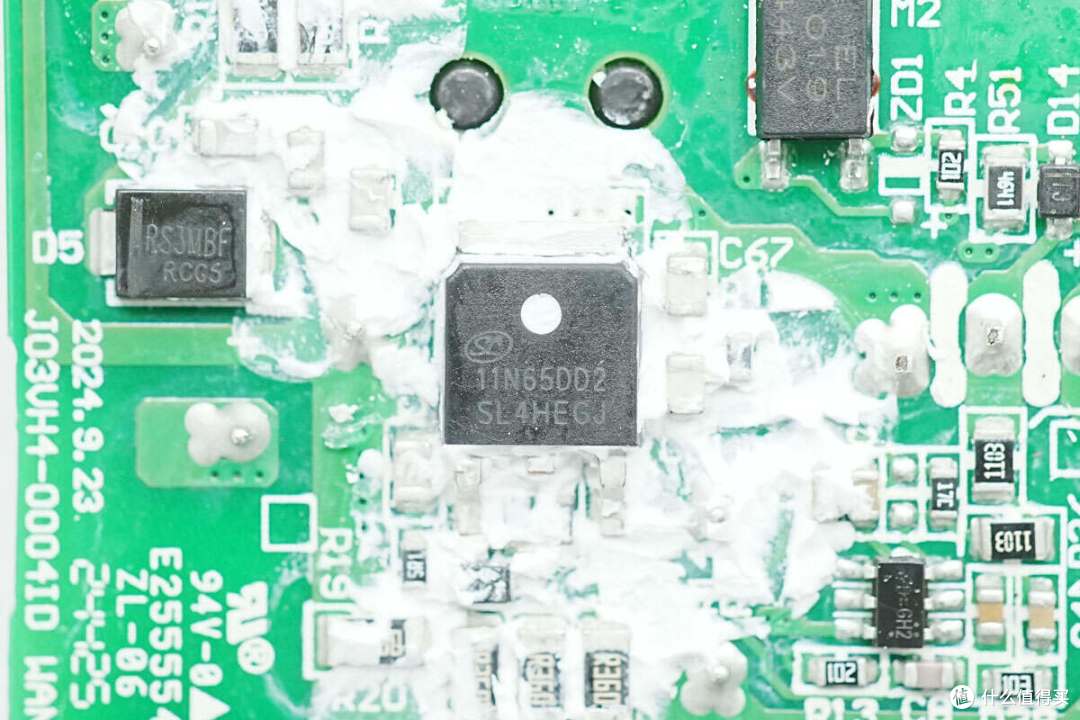

初级开关管来自士兰微，型号为SVS11N65DD2，这是一颗超结NMOS管，耐压650V，导阻330mΩ，采用TO252-2L封装。

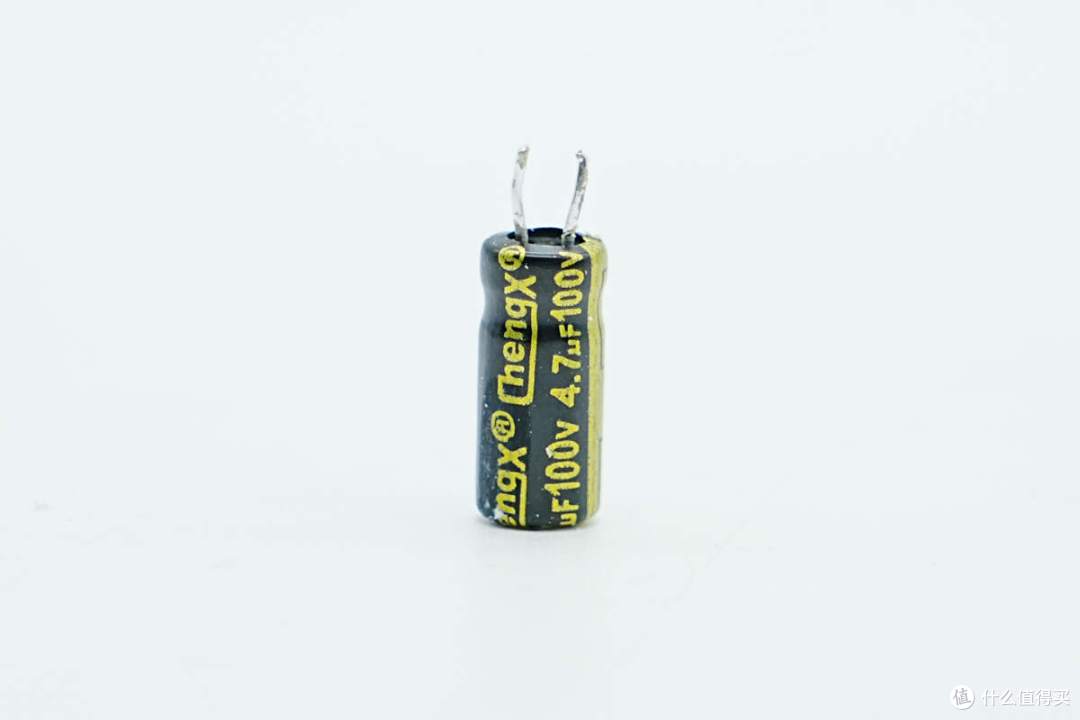

主控芯片供电电容来自ChengX承兴，规格为4.7μF100V。

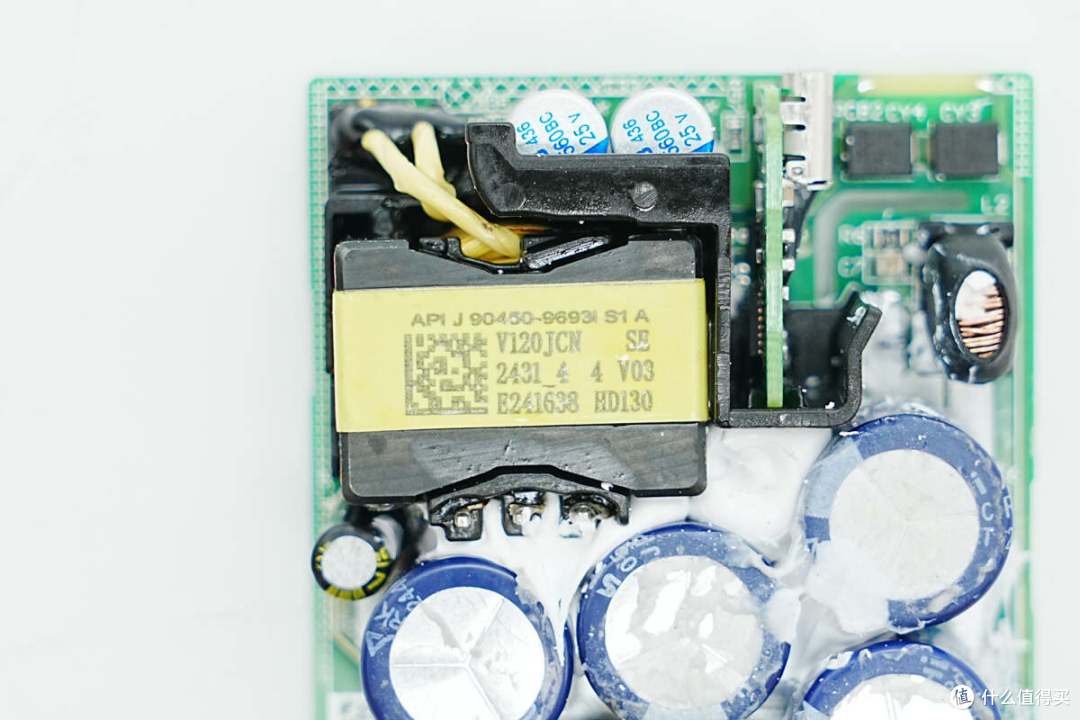

变压器特写。

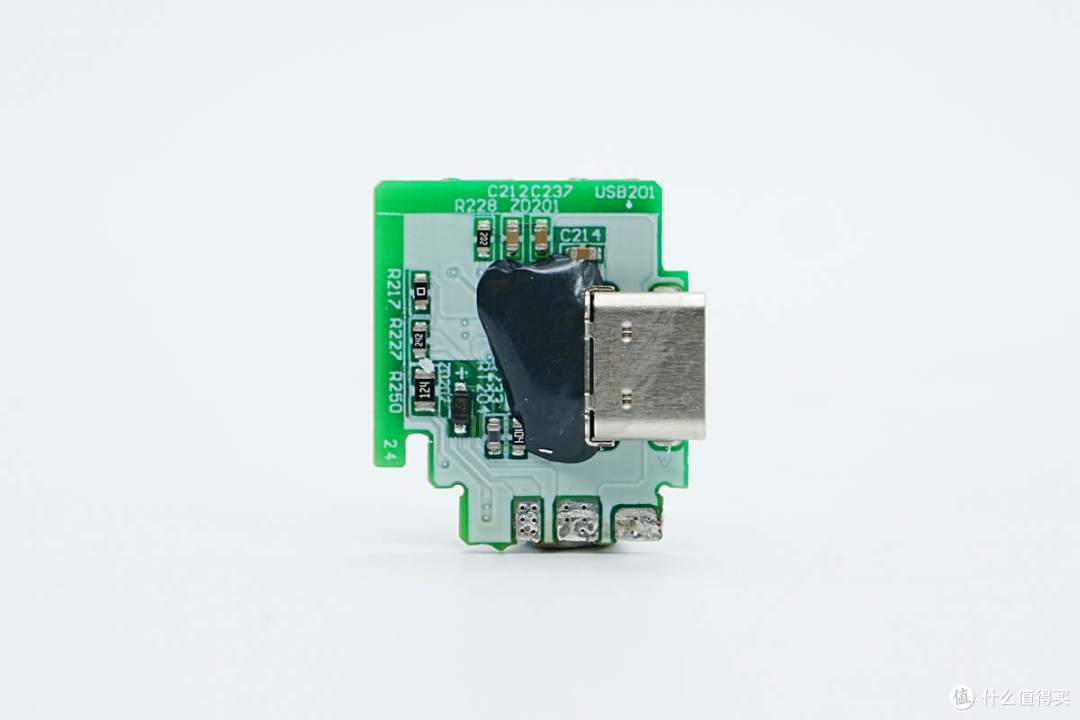

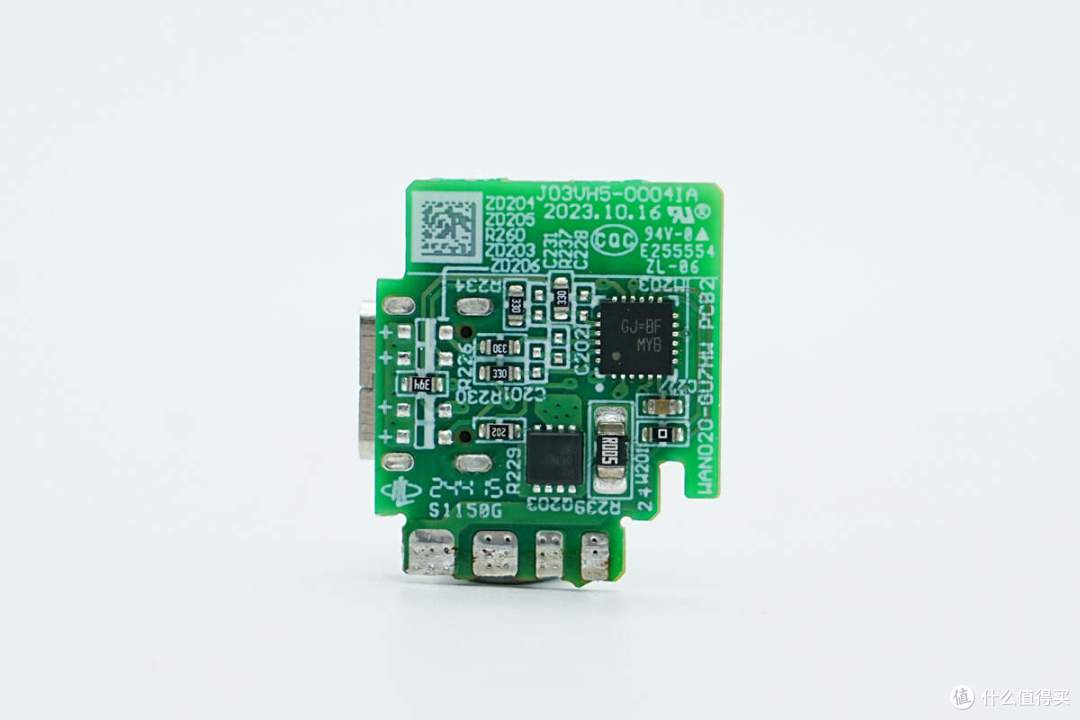

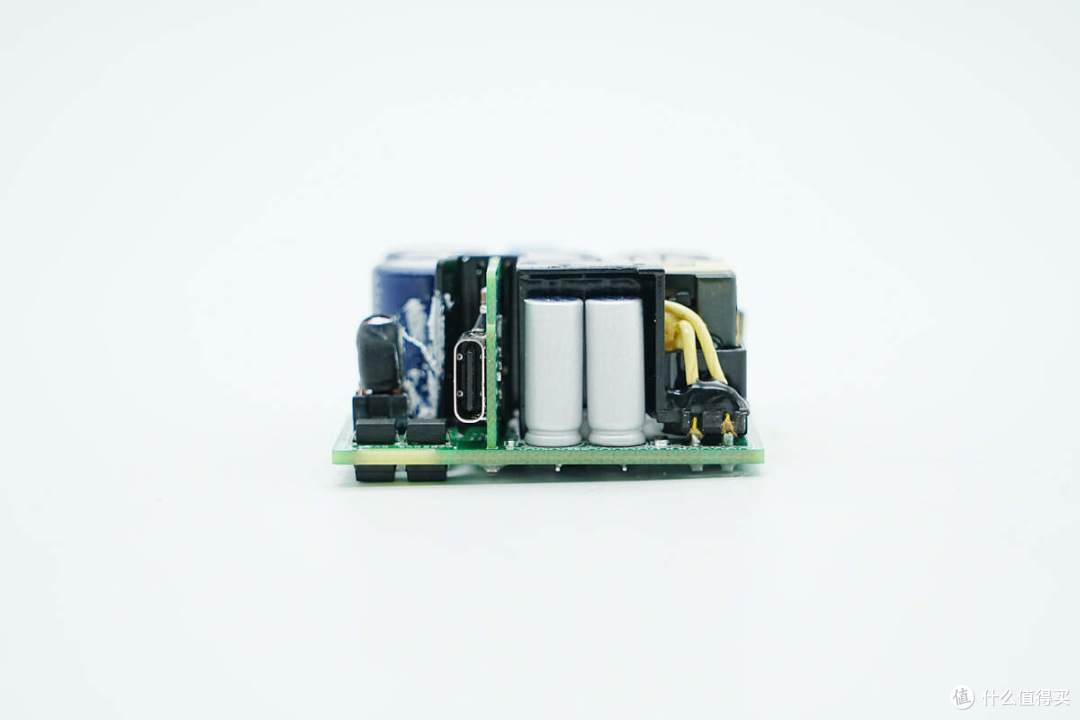

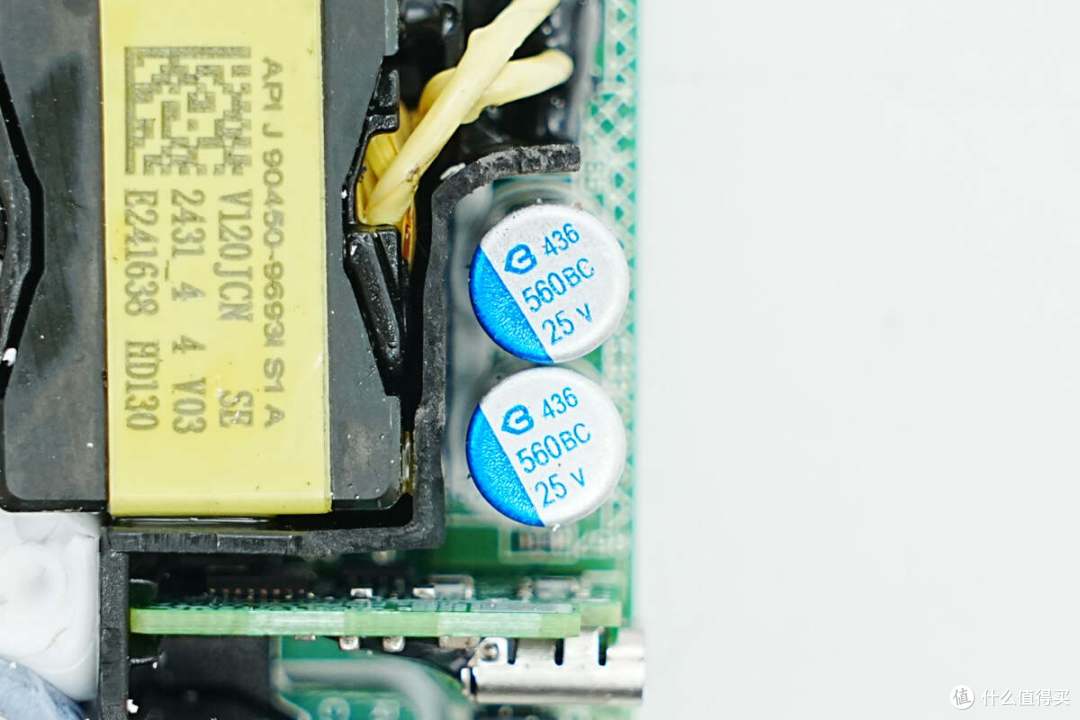

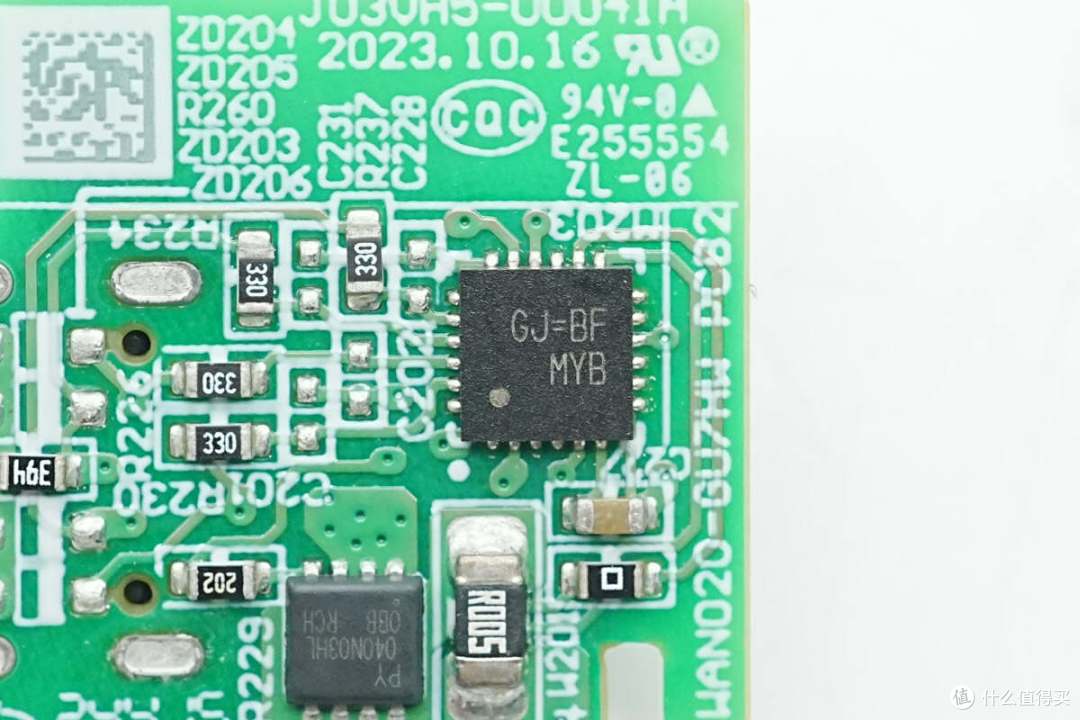

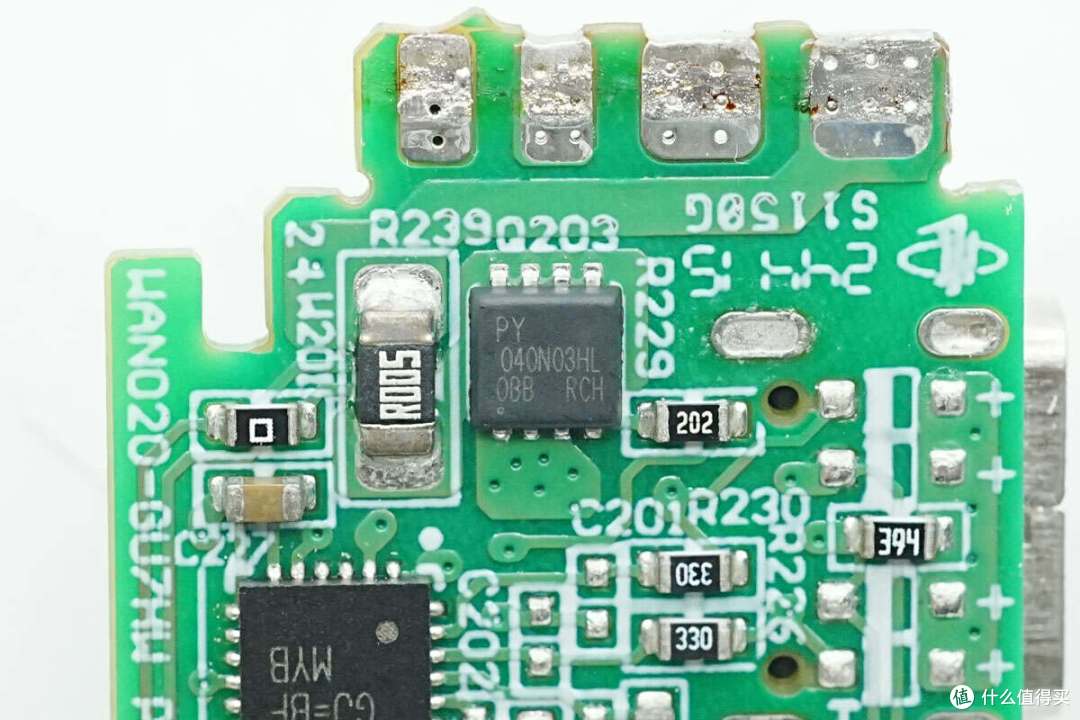

输出端设有贴片Y电容、固态滤波电容等器件，USB-C接口母座采用小板焊接。

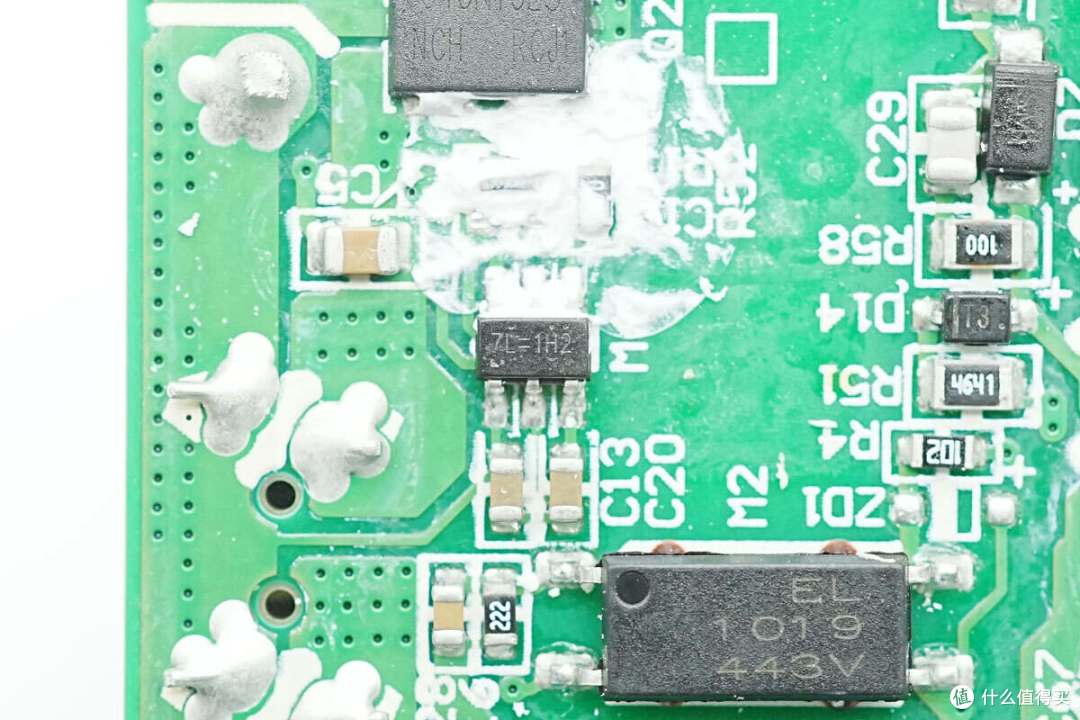

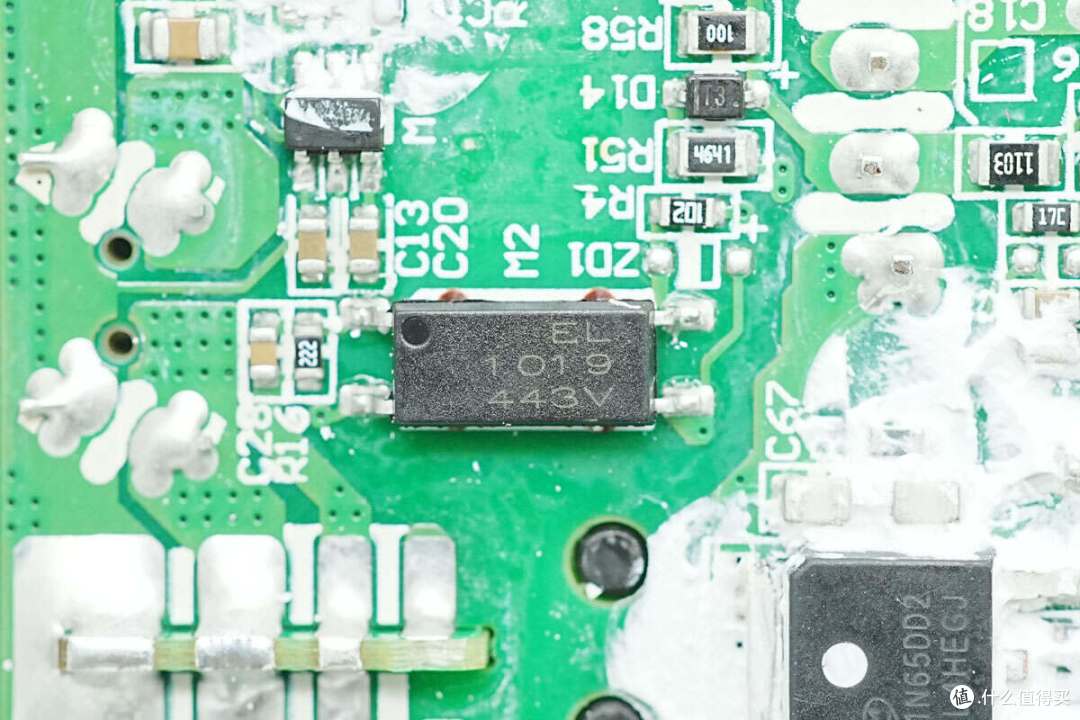

亿光EL 1019光耦特写，用于输出电压反馈。

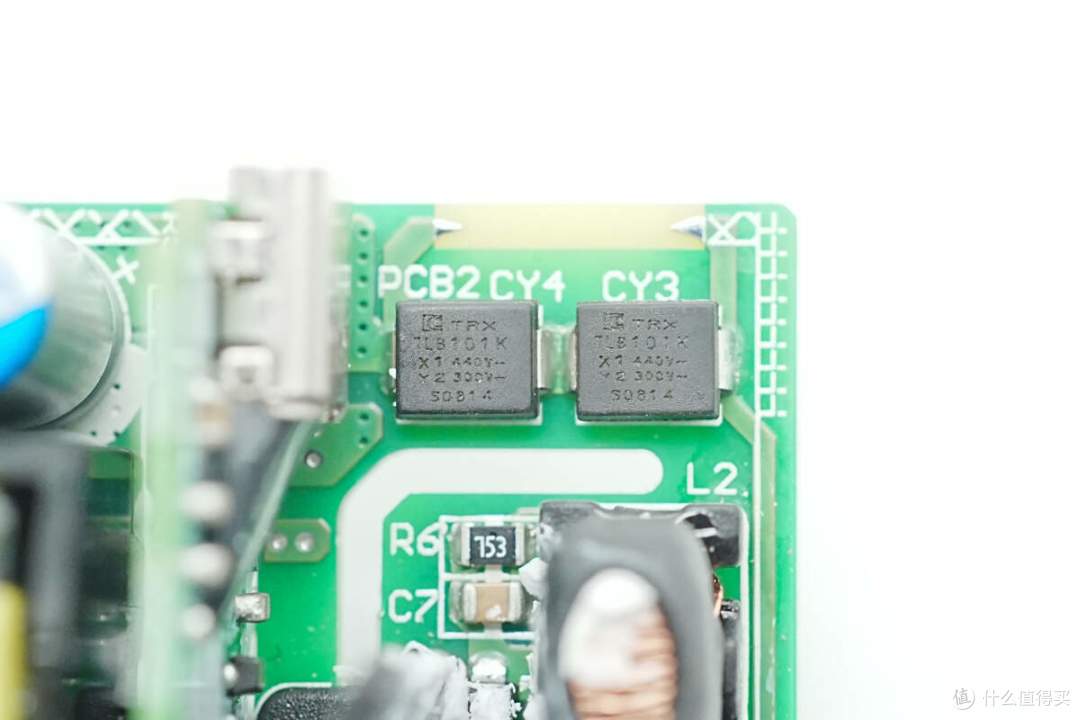

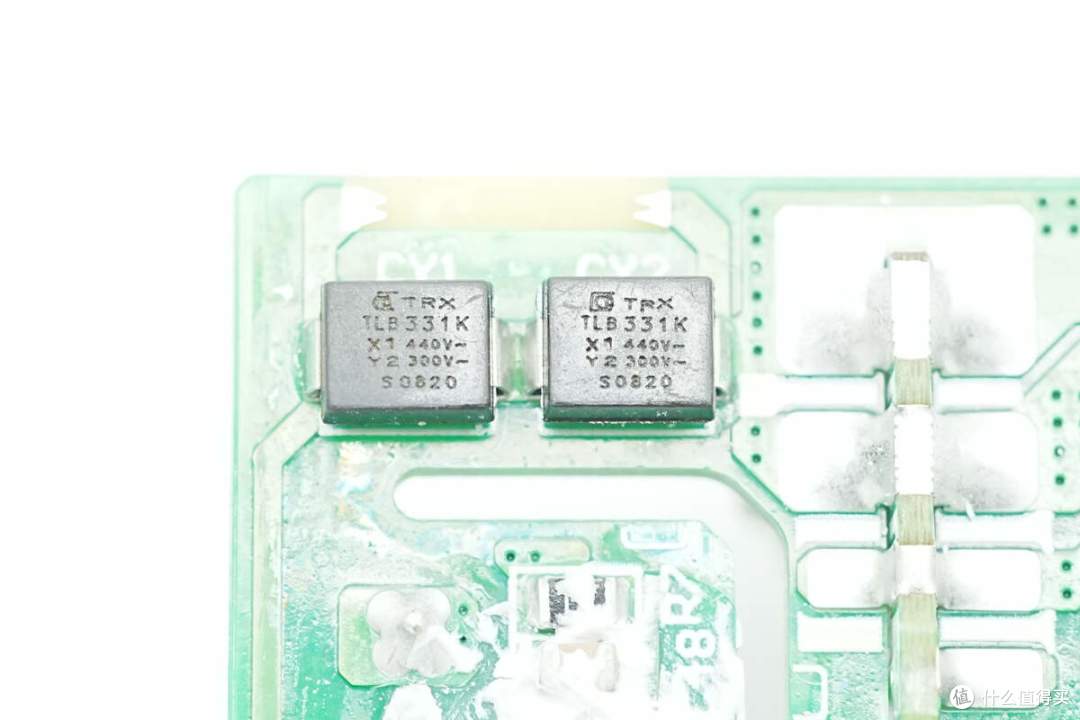

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。主板背面两颗料号为TBY2331KB。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。
