前言

最近喜爱紧凑型的中塔ATX，而且最好是顶部和前置都能兼容360冷排的，这样哪怕上一颗i9也能胜任，因为intel的下一代也快要上来了，功耗貌似更上一台阶，虽然不知道发热情况如何，但是功耗上去发热也不免更大了。这次带来的是银欣的星斗SETA H1机箱的装机，使用了利民的新款360冰封雅境散热器带一颗i7 12700kf应该轻轻松松，显卡是索泰的3080 12G PGF，30系显卡现在高阶的性价比看一下3080和3080TI就差不多，3090TI性价比不是非常高不如等一等4090。电源使用的是金牌认证850W的超频三七防芯，而其他主板上使用的是微星Z690刀锋钛，内存使用宇瞻NOX暗黑女神灯条，固态硬盘为海盗船MP600PRO XT 1TB。银欣这款星斗SETA H1机箱尺寸为232x494x480的宽高深，55L容积，顶部和前置都支持360冷排，此次装机使用了紫色的灯光，与微星的龙图腾形成了紫色龙效果，不知道取名“紫衫龙王”可还行？。以下为整机配置清单：

CPU：英特尔（Intel）12代 酷睿 i7-12700KF 处理器

主板：微星 (MSI) MPG Z690 EDGE TI WIFI DDR4 刀锋钛

内存：宇瞻 NOX 暗黑女神 DDR4 3600 RGB 白色灯条 8Gx2套装

散热：利民（Thermalright）Frozen Horizon 360 BLACK ARGB冰封雅境

显卡：索泰(ZOTAC) GeForce® RTX 3080-12G6X PGF OC

SSD：美商海盗船(USCORSAIR) 1TB MP600 PRO XT 旗舰电竞型

电源：超频三（PCCOOLER）七防芯GI-K850战斗版

机箱: 银欣（SilverStone）星斗H1

整机展示

星斗H1前面为冲网孔面板内嵌一条C型的ARGB灯条，进风设计还是可以的，顶部带有银欣的LOGO

整机内部灯效，除了利民360冰封雅境的灯光外，主要灯效来自于索泰3080 PGF和微星Z690刀锋钛以及宇瞻NOX灯条

整机侧视

前面板侧视

前面板侧视

机箱背板为钢板，整机背部常规设计并有两条竖装PCI插槽

盖上钢化玻璃的侧透效果

45°

45°

前面板左上角的银欣logo和冲网孔，网孔内还有一层海绵防尘网，内部亮的是导光条

主配件区的Z690刀锋钛、利民360冰封雅境、宇瞻NOX暗黑女神，紫衫龙王~~~

整机配件区

整机配件区

索泰3080PGF OC的极光机甲背板灯效，中间PGF系列LOGO配以环形灯效

灯效下的海盗船MP600 PRO XT固态硬盘

整机无光展示

无光45°

背线空间的理线区域比较充足

金牌850W的超频三七防芯战斗版电源

无光下的主配件区域

桌面及灯光展示

桌面展示

紫色的灯效

刀锋钛的紫衫龙王

利民360冰封雅境

紫色的宇瞻NOX暗黑女神

美商海盗船的MP600 PRO XT 固态硬盘

利民360冰封雅境的冷排及灯扇

索泰3080 PGF的背板阴刻暗纹和图案点缀恰到好处，还是挺耐看的

PGF的8热管守望者散热器侧面logo

PGF背板logo与POWER BOOST SEP供电系统

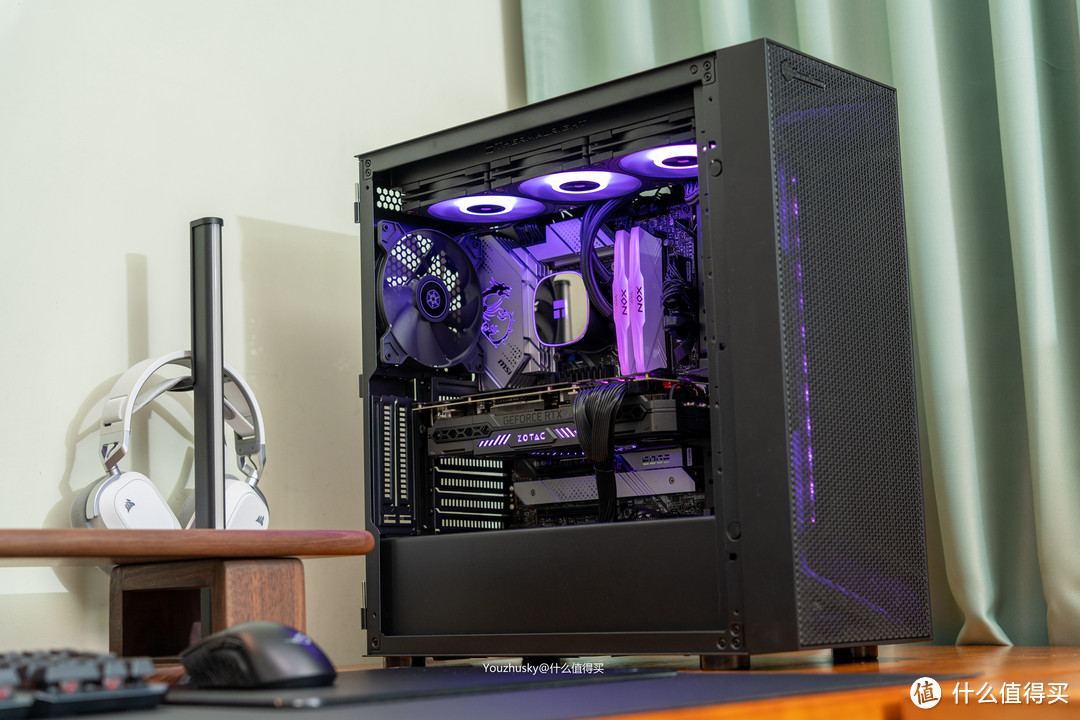

桌面主机

桌面展示

配件解析

银欣（SilverStone）星斗H1

银欣（SilverStone）星斗H1ATX塔式电脑机箱(标配16公分风扇/支持360水冷/玻璃侧透)699元京东去购买

星斗H1的尺寸为232X494X480的宽高长，一个侧面钢化玻璃，带磁吸的合页和拉手设计

小拉手拉一下即可从磁吸状态打开，机箱内部比较规整，顶部360的空间也是比较充裕的

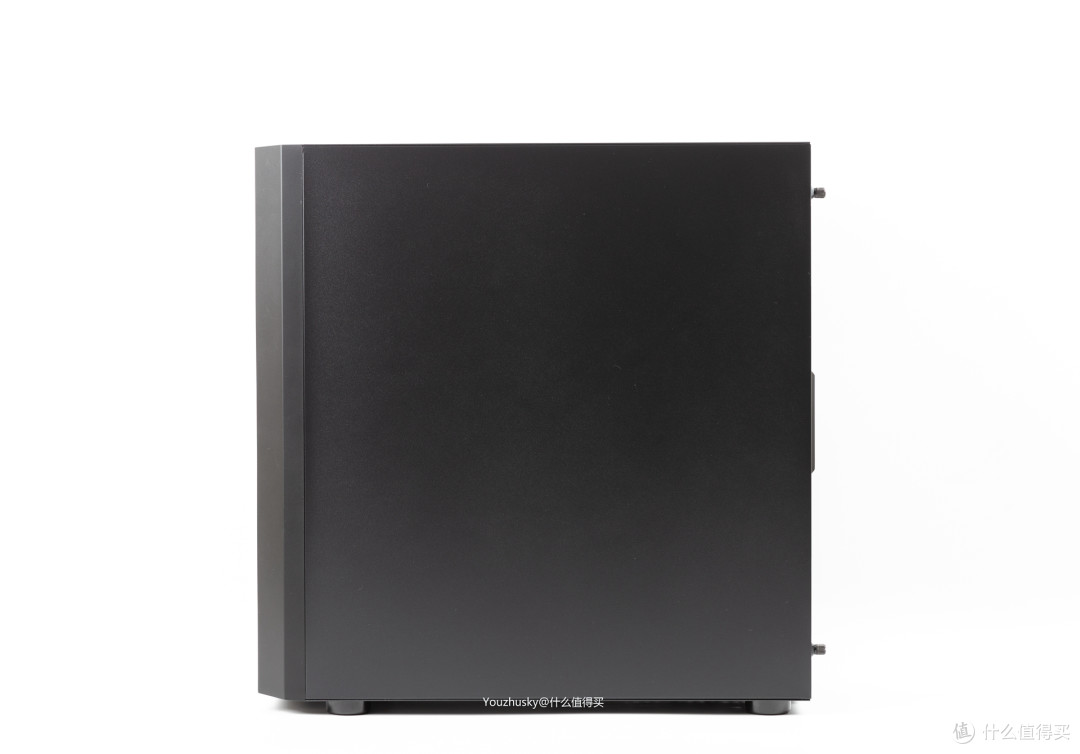

机箱另一面为钢板设计

背线空间设计了两个SSD位和底部两个HDD位

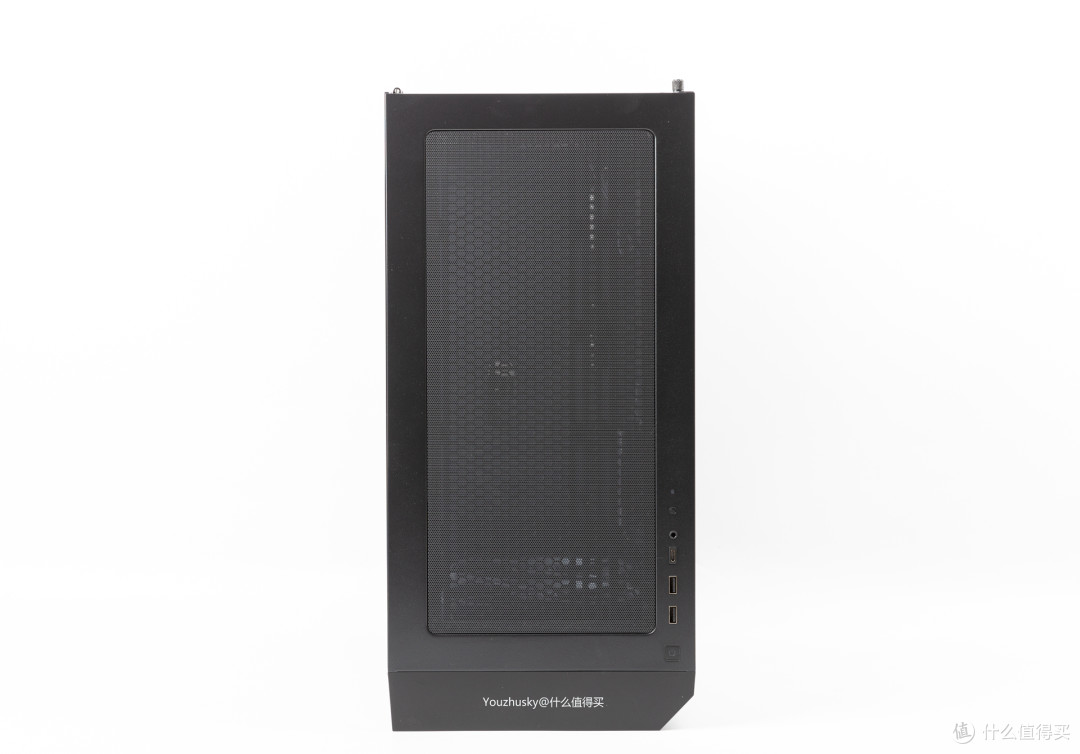

机箱顶部磁吸防尘网设计

机箱底部的电源位有可拆卸防尘网

机箱后背设计标配了一把14CM的风扇，侧装显卡支持双槽位

钢化玻璃侧板的拉手

机箱前面处设计了两把16CM风扇单独使用时试过风量和噪音都相当不错，而前部的风扇架也是可拆卸的，方便安装；这次整机安装没有使用双16CM是因为顶部安装冰封雅境360冷排时刚好碰到了上面那把16风扇，而冷排架的风扇孔位不能再向下移动

ATX主板的穿线孔位这里设计了可左右移动的多功能支架，既可以安装SSD也可以安装水箱固定

顶部的前置IO依次为HDD灯、重启、二合一音频口、type-C口、USB3.0口，开机键

后置的银欣14CM和7+2PCIE槽位

前面板打开可见ARGB灯带和导光条，以及前置风扇位的冷排支架

微星 Z690 EDGE TI WIFI DDR4刀锋钛

微星(MSI)MPGZ690EDGETIWIFIDDR4刀锋钛主板支持CPU12600KF/12700KF/12900K(IntelZ690/LGA1700)2299元京东去购买

主板使用的是微星MPG系列的刀锋钛Z690 EDGE TI WIFI DDR4，这款主板性能相对均衡配置不错，该有的接口和供电参数都比较到位，无线有线都有配置

主板全貌，大规格的散热还是非常带感的，整体几处比较重点的点缀就是龙图腾、MSI、EDGE；而且主板6层PCB配置，性能参数非常均衡，包括75A的16+1+1相直连式供电、128G带宽的PCIE5.0、20G的typeC、2.5GLAN、WIFI6、蓝牙5.2、ALC4080，以及中端常规配置的灯效及散热，还有支持4条M.2

在紫色ARGB下微星的龙图腾标志自然成了紫衫龙王，龙标的周围的内部则是RGB背光效果，这块IO一体化挡板也是做得相当厚实，散热应付75A的16+1+1相供电当然不在话下；

75A 的16+1+1相直连式DrMOS供电，为12代CPU提供充足的电力供应，顶部的这块散热片也是厚实的散热片

LGA1700长方形底座，超两边翻扣设计有点像intel的2066底座，安装上面确实压力比原先的LGA115X/1200要大不少

PCIE区域，第一条PCIE 插槽为PCIE 5.0，并且带钢铁装甲保护，而四条M.2全部带非常厚的冰霜铠甲

四条双向卡扣的DDR4 插槽，最大支持单条32G DDR4，最高支持128G DDR4 5200MHZ，微星的内存超频技术也是比较有特点的

CPU的供电为双8P，这个设计对于12900K也是完全富余的，这里IO护盾散热片与顶部散热片是相互使用热管相连接保证散热均匀

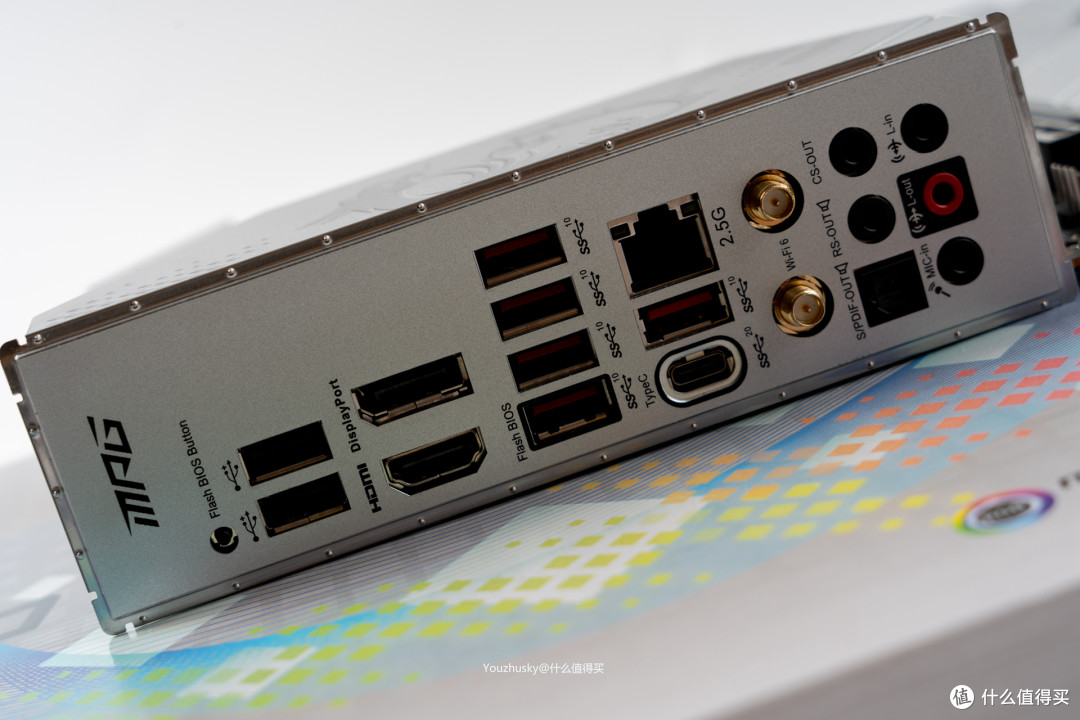

白色背板IO主要配置以下接口：两个USB2.0，五个USB3.0，一个type-C，BIOS擦写按钮和集显接口都是中端标配，2.5G LAN及WIFI6一应俱全

索泰(ZOTAC) GeForce® RTX 3080-12G6X PGF OC

索泰（ZOTAC）索泰(ZOTAC)RTX3080-12G6XPGFOC显卡/N卡/台式机6299元京东去购买

本次使用的显卡为索泰的3080 12G PGF OC，作为索泰的旗舰PGF系列，8热管的规模自然不用多说，灯效也是拉满的状态，309X136X61MM的尺寸在30系中已经属于比较紧凑的设计了，同时强大的3X8P为显卡提供370W的TGP供电能力

显卡的本体，守望者散热系统，上面三把搭配暗影疾风扇叶的风扇，内部为回流焊工艺的冰镜导热模组，8x6mm冰脉热符合热管，内部工整设计为3080 12G提供强大的散热能力，中间的PGF和三个风扇的四周都带有ARGB的灯效，索泰FIRESTORM软件不仅可调整灯效或输出ARGB信号联动其他灯效，也可以对显卡进行超频操作

显卡的肩部设计，中间层为GEFORCE RTX，顶部为ARGB效果的ZOTAC及两边的导光修饰，FIRESTORM 软件中有许多种预置的灯效可选择

极光机甲背板上融入了ARGB信仰PGF灯，搭配冲压阴刻暗纹和图案点缀

显卡顶部的GEFORCE RTX logo和带ARGB效果的ZOTAClogo

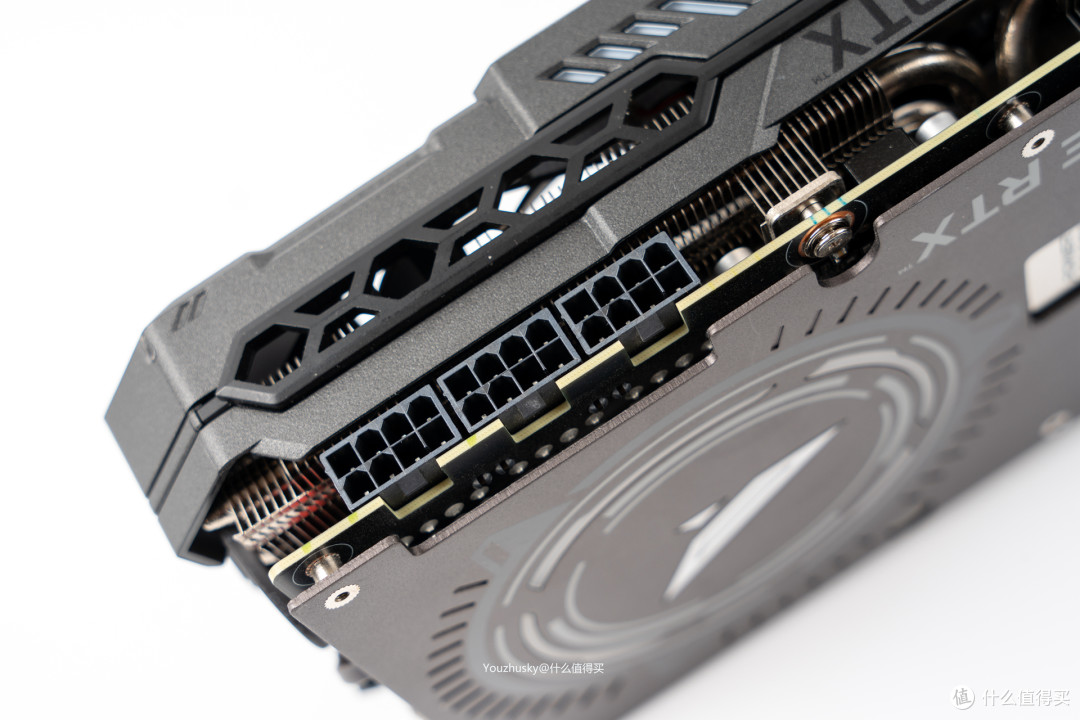

3x8P的供电接口，这款旗舰型号的3080PGF OC提供了370W的TGP

背板上的ARGB信仰灯，周环也带ARGB，旁边的POWER BOOST的索泰SEP供电系统为PGF提供稳定高效的供电保障

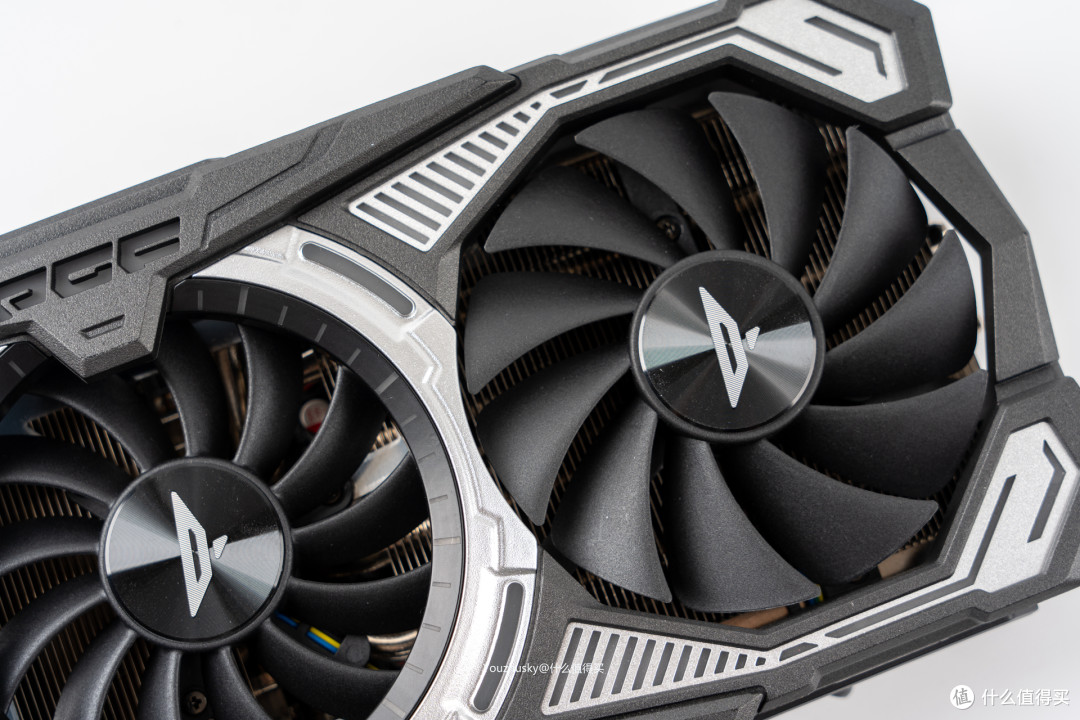

暗影疾风扇叶，两个不同尺寸的风扇都经过了风流增压优化和降噪设计

回流焊设计的冰镜导热模组上的冰脉符合热管，这里六根贯穿设计，另有两根在GPU处后弯向背板，共8X6mm的布局

显卡的背板依然是RTX30系标配的3DP1.4A+1HDMI2.1配置

利民（Thermalright）Frozen Horizon 360 BLACK ARGB冰封雅境

利民（Thermalright）FrozenHorizon360BLACKARGB冰封雅境支持LGA1700一体式水冷散热器cpu散热器899元京东去购买

这次散热器来自利民第三代水泵构架的六年质保的冰封雅境360，不仅构架革新，而且采用大圆角矩形的金属冷头和新款ARGB的TL-B12-S EXTREM风扇，性能和灯效都再次站上新高度

水冷的本体，已经预装风扇方便安装，水冷管较长且为6.5mm内径官腔的高分子聚合物编织防护

新款ARGB效果的利民TL-B12-S EXTREME系列风扇，带2次点胶动平衡规格，采用美蓓亚NMB双滚珠轴承

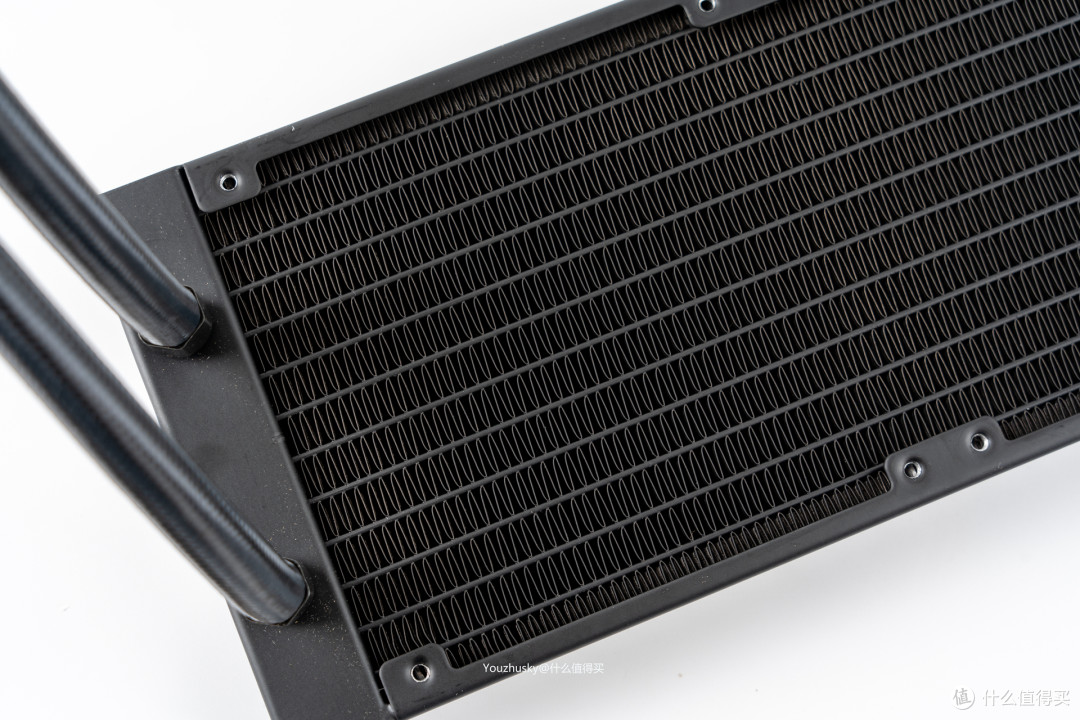

冷排的做工也是越来越规整了，12条水道设计，鳍片都是非常工整

冷排侧面的利民THERMALRIGHT金属logo

又方又圆的新型阳极喷砂铝合金冷头，中间带ARGB效果的电镀反射镜面的亚克力顶盖

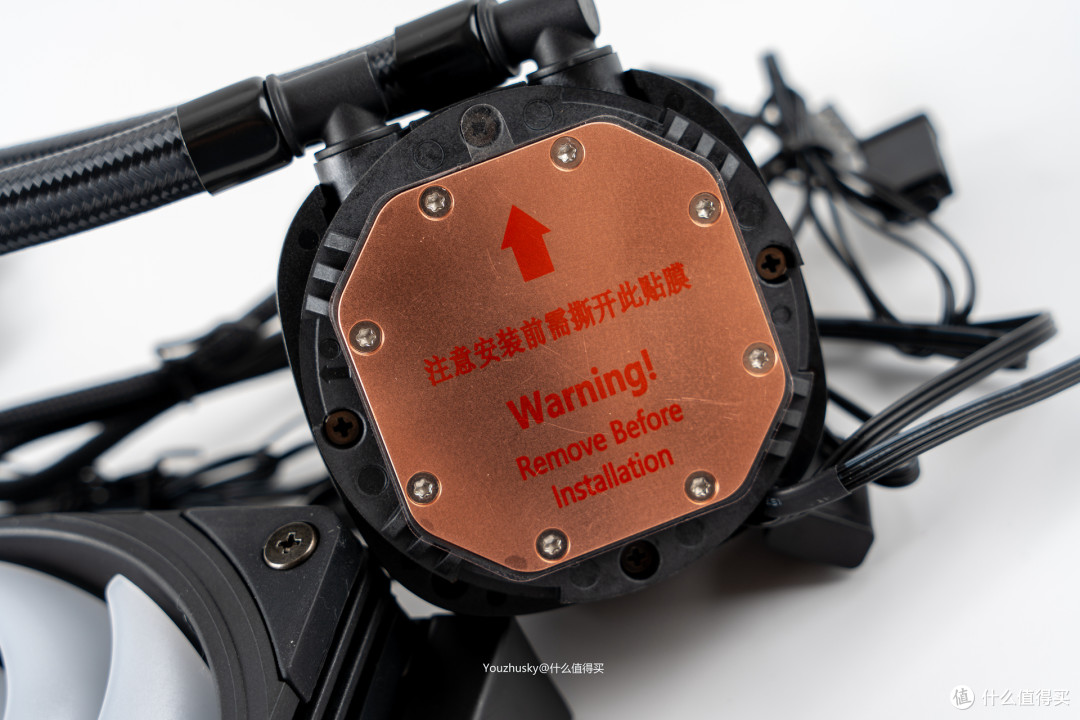

冷头大铜底下的贴膜，千万记得撕哈哈，温度爆表的话可以看看是不是也忘记了

冷排上的三把TL-B12-S EXTREME，2150转下提供2.87H2O的风压和69CFM的风量，噪音在28.1dBA

风扇12V 0.16A设计

利民（Thermalright）TL-C12B12cm风扇SFDB轴承机箱风扇4pinPWM1500转速6年质保79.9元京东去购买

前置风扇使用了三把利民的TL-C12 B，1500RPM的SFD轴承扇

9扇叶66.17CFM的风量作进风扇也是挺好的

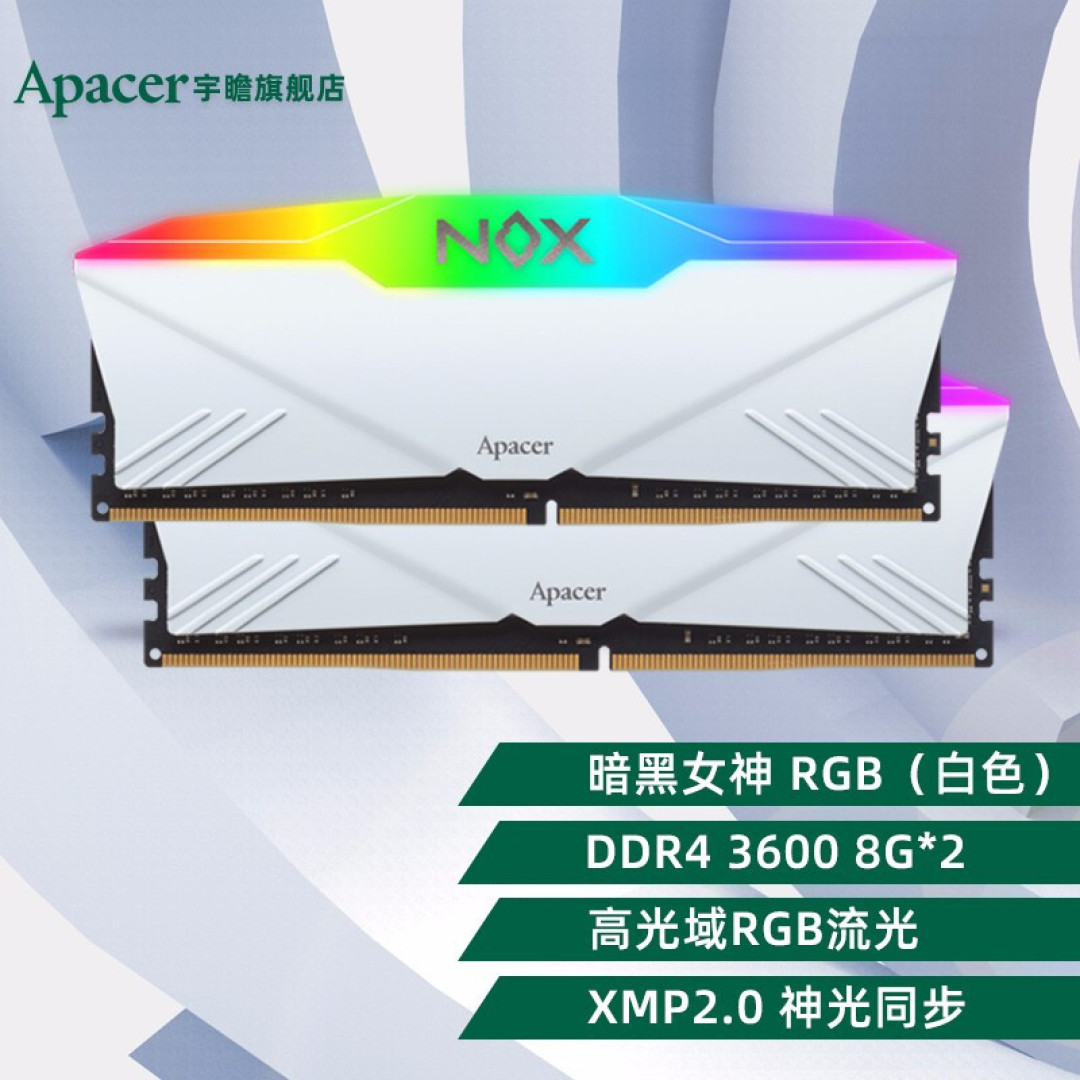

宇瞻 NOX 暗黑女神 DDR4 3600 RGB 灯条

宇瞻（Apacer）暗黑女神DDR43200360016G台式机电脑内存RGB白色灯条8G3600RGB白色灯条8Gx2套装539元京东去购买

内存采用的是宇瞻NOX暗黑女神的白色款灯条，虽然是白色但是RGB可任意搭配

两条内存的马甲带有弧度曲线设计，不是呆板的直条长方形，马甲两边都有三条斜纹设计，不仅美观，还带有促进散热效果，马甲中间也带有宇瞻LOGO

导光罩上依然有顶部APACER宇瞻LOGO和两侧NOX暗黑女神LOGO，灯效亮起时两个LOGO则是最好的特写

这款内存的外观个人认为稳定和颜值非常在线，散热马甲是柔和的乳白色，而导光罩也是白色所以整体比较统一

美商海盗船(USCORSAIR) 1TB MP600 PRO XT

美商海盗船(USCORSAIR)1TBSSD固态硬盘M.2接口PCI-E4.0(NVMe协议)MP600PROXT旗舰电竞型五年质保1099元京东去购买

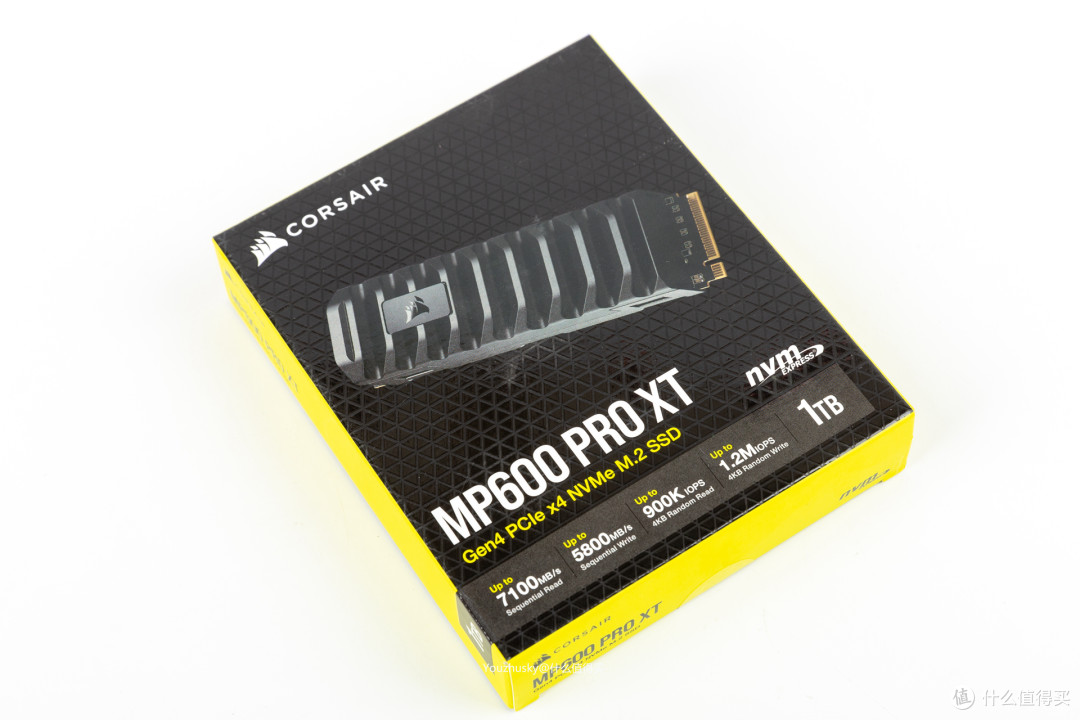

MP600 PRO XT为海盗船当前的SSD旗舰型号，采用 PHISON PS5018-E18主控，搭配镁光Micron的176 Layers 3D TLC NAND闪存颗粒，还有1 片1GB的SK Hynix H5AN8G6NCJR-VKC缓存颗粒（2TB和4TB为2G颗粒缓存）

取出MP600 PRO XT，个人目前SSD自带散热的旗舰个头，磨砂表面和顶部的海盗船LOGO也都是非常好的质感。同样产品的参数也是非常旗舰，1TB型号具有7100/5800MB/S的连续读写性能、随机读取900K IOPS 、随机写入1200K IOPS、五年质保总写入700TBW，而2TB和4TB型号参数则自然更高

SSD背面的贴纸注明了产品型号、产地、容量等各种认证信息

侧面则是海盗船的统一型号标识符：//MP600XT，这里更可以看到其散热片的厚度，大锯齿状的磨砂散热结构；虽然高度比较高，但是宽度还是标准的宽度兼容性还是有保证的

超频三（PCCOOLER）额定850W 七防芯GI-K850战斗版

超频三（PCCOOLER）额定850W七防芯GI-K850战斗版金牌全模电脑电源（风扇启停/单路12V/台系电容/五年质保）799元京东去购买

电源是超频三的850W七防芯电源，主要特点是电源整个PCB覆盖特制高导热硅胶包裹元器件达到防虫、防潮、防尘、阻燃、防静电、防震、防腐蚀的七防效果

包装背面是产品介绍，以及采用LLC谐振&DC-DC架构，智能温控设计，全模组接口输出和多路防护通功能，过80PLUS金牌认证

产品的全家福，标配的黑色扁平模组线也是较软的方便走线

电源侧面是比较显眼的GI-K战斗版金牌和七防芯安全电源两大LOGO

另一侧面是这款电源的各个参数，主要是12V 70A的单路设计

全模组接口设计

进风口有PCCOOLER的logo，温控模式是20%下停转

电源出风口基本都是网状导风口

整机测试

CPUZ v2.01测试单核786分，多核9299.6分

CineBench R23 测试成绩单核 1911，多核22617

CineBench R20 测试成绩单核 729，多核8645

CineBench R15 测试成绩单核 279，多核3373

内存的默认XMP下 memory Benchmark，读写和拷贝都超过了51GB，延迟66.3ns

美商海盗船MP600 PRO XT 固态硬盘的测试成绩基本达到1TB下标称的速度7100/5800MB/S

PCMARK10的测试办公应用及数位内容创作得分8823

鲁大师测试整机性能216万多分

单烤FPU测试，室温大概26度左右，12700KF显示功耗为215W左右，CPU温度基本控制在80度左右，360水冷压个i7还是轻轻松松

索泰3080 12G PGF显卡的GPU-Z信息

FURMARK显卡烤机10分钟核心最高73.0°，显卡的功耗在370W左右，功耗和发热量还是成正比的

3D MARK PORT ROYAL 光线追踪测试成绩 12059

3D MARK TIME SPY EXTREME 测试成绩 9028

3D MARK TIME SPY 测试成绩 18108

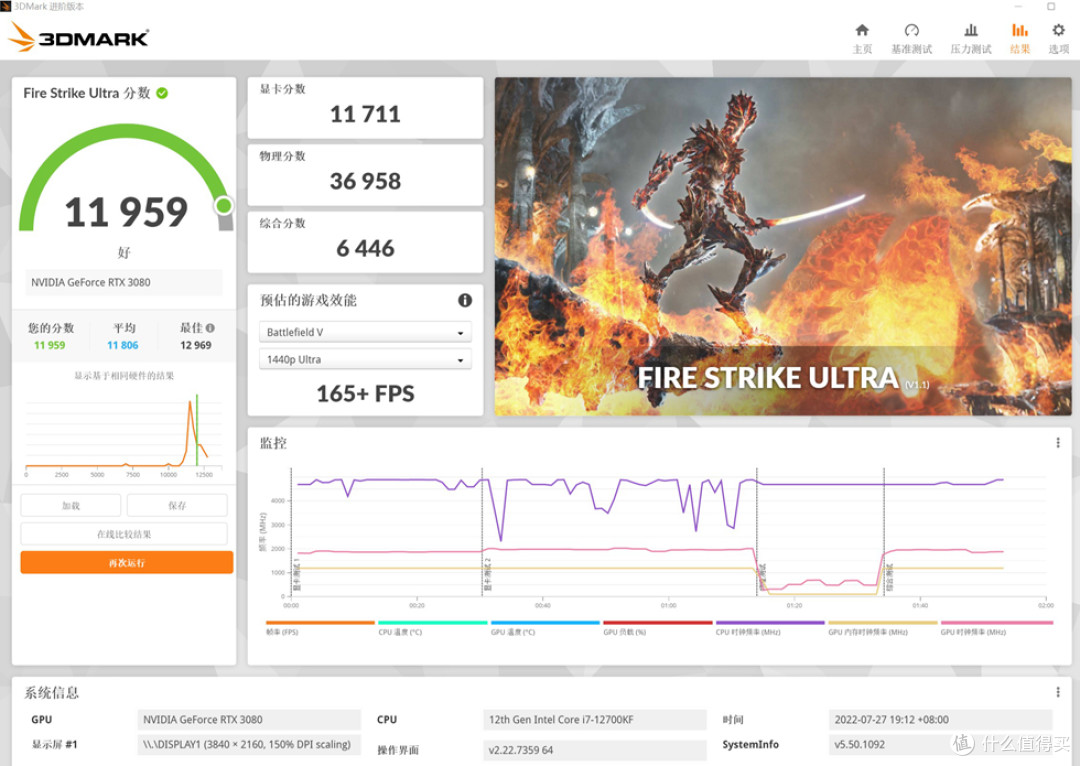

3D MARK FIRE STRIKE ULTRA 测试成绩 11959

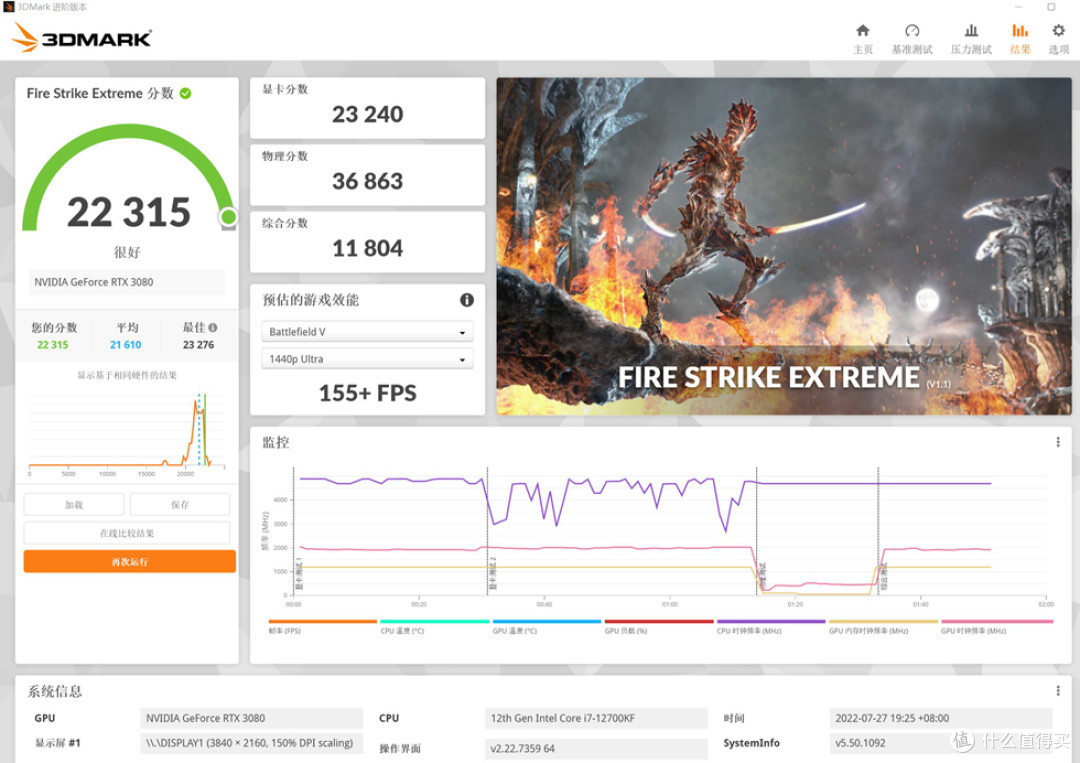

3D MARK FIRE STRIKE EXTREME 测试成绩 22315

3D MARK FIRE STRIKE 测试成绩 35619

古墓丽影·暗影在4K分辨率开启DLSS和最高光线追踪下测试平均79FPS

战争机器5在4K分辨率超高特效下测试平均76.5FPS

荒野大镖客2在4K分辨率的最高特效下测试平均73.37FPS

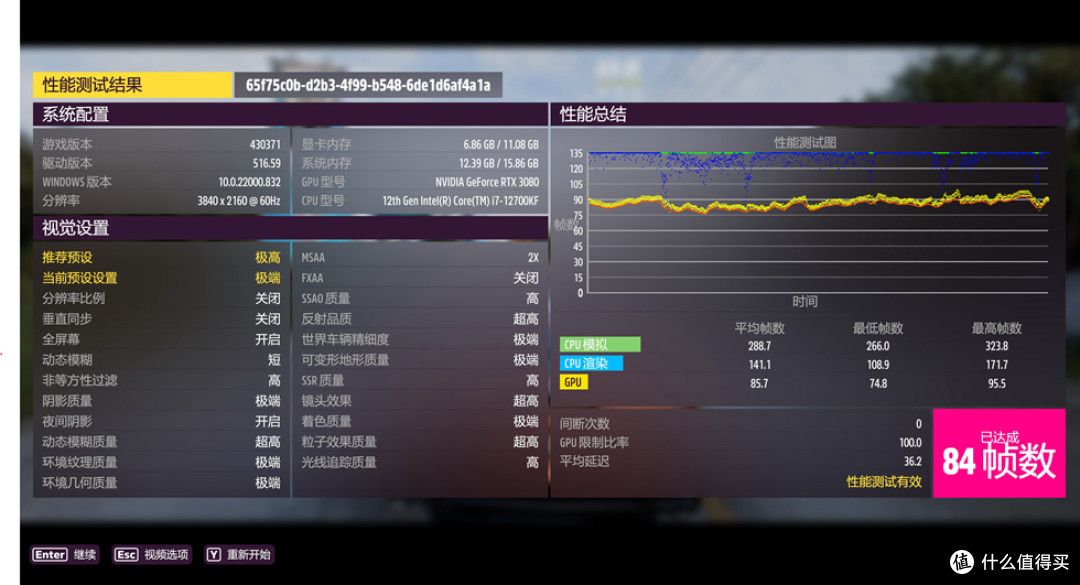

地平线5在4K最高的极端特效下测试平均84FPS

以上就是本次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
