装习惯了ATX,想来试试ITX?老司机都被折腾哭了!
创作立场声明:老司机装ITX都翻车,分享自己9个小时的ITX装机之旅
前言:
作为一个数码爱好者,DIY电脑对我来说完全是小菜一碟,因为这十几年给自己、亲戚、朋友装的电脑的确不在少数,同时也帮过一些KTV、饭店等场所安装服务器、收银机、监控等设备,甚至在服役期间,10多万的设备也拆着玩。不过有一种DIY主机类型,我经手的不算多,这个类型就是ITX。
ITX简单来说就是Mini-ITX简称。其中主板的尺寸被缩小到170×170 mm,当然有的设备主板还可以做的更小。反正按我的理解是,装ITX都应该是想逼死处女座,很多网友为了将空间压缩到极致,几乎是呕心沥血。刚好双11快到了,小伙伴让我给他装个机,已经买好了主板、机箱、内存等设备,其他的就交给我了,同时送上了10只大闸蟹。俗话说吃人嘴短,拿人手软。于是就开始了这次多次“翻车”的ITX装机之旅。
▲10月果然是吃大闸蟹的好日子
配件介绍:
小伙伴是直接在某东、某猫下的单,直接发到我家,也一些配件是我提供。
初始配置为:
CPU:英特尔10代酷睿i5-10400(散片,购于某宝)
主板:七彩虹CVN B460I GAMING V20(与主板是套装,购于某宝)
散热器:超频三东海风云(某东购买,价格189)
内存:玖合DDR4 2666 16GB×2 内存套装(我去年在某东购买,两条446元)
硬盘:铭瑄复仇者 512GB M.2 SSD(先来拿测试,等活动价的西数SN750)
电源:长城G7 750W金牌电源(某东购买,当时价格570)
机箱:普力魔210G 双钢化玻璃RGB版 ITX机箱(某东购买,小伙伴钦点)
说实话,当时拿到这些配件,尤其是机箱,我下意识觉得这个ITX组合还算OK,不算那种特别难对付的ITX,也就是我当初的大意,导致我后来“翻车”好几次
先说CPU与主板组合,10代酷睿i5-10400的散片价格在1000出头,七彩虹这块ITX主板的价格在700出头,算下来应该是目前行业中性价比最高的ITX组合。
当然,有的小伙伴会吐槽,为啥不买华硕、技嘉?实际上,我用过不少七彩虹的主板(便宜),正常使用下故障率其实很低,毕竟是不少是精英代工,用料也比较厚道;当然缺点就是BIOS很拉胯,对喜欢超频的小伙伴不友好!不过,现在听说七彩虹已经更换了全新的BIOS,刚好趁这次装机一探究竟。
七彩虹CVN B460I GAMING V20开箱:说明书、天线、挡板、SATA线以及驱动光盘都一应俱全。
就颜值与做工来看,这块ITX在同类产品中属于不错的表现。比如搭载了寒霜冷凝散热装甲+全覆盖式冷凝帖,针对发热大的MOS管和南桥;同时CPU、内存供电电容也是10K黑金固态电容,官方表示支持英特尔10代酷睿i7-10700,也可以解锁TDP功耗墙到125W。此外,显卡插槽也有不锈钢框架,防止用户大力出奇迹。
值得一提还有这块主板板载了Intel WiFi-6 AX200无线网卡,比其他的同类主板搭载802.11AC无线网卡更好。
接口方面,七彩虹CVN B460I GAMING V20也还不错,拥有1组PS2鼠标和键盘端口、1个DP接口、1个HDMI接口、2个USB2.0接口、4个USB3.2 Gen1接口(3*Type-A+1* Type-C)接口、1个千兆网络接口、1组3孔8声道音频接口,拓展能力基本和传统M-ATX主板一致。
接着来看看机箱,作为一款ITX机箱,普力魔210G的空间其实不算小。毕竟也是采用标准电源,支持90mm内的CPU散热器以及345mm内的超大显卡
再加上双面钢化玻璃侧透的设计,配上钢化玻璃上的纹理,从外观表现上当然无可挑剔。
机箱内部有很多可拆卸设计,比如拆除中间的扰流板就可以安装水冷,侧面将热空气排出机箱。
背线也预留了25mm的空间,还有配有魔术扎带设计,但实际走背线还是有点捉襟见肘。
机箱还有一大卖点就是内置了显卡转接线,可以让显卡垂直安装,减轻对主板的压力。不过缺点也很明显,主机只支持显卡垂直安装,不支持传统安装方式。
内存与SSD方面其实都是便宜货,性能不算拔尖,但日常使用肯定没啥问题,尤其是32GB的内存配搭,无论是“阿逗比全家桶”,还是各种程序多开,都不在话下;
装机过程:

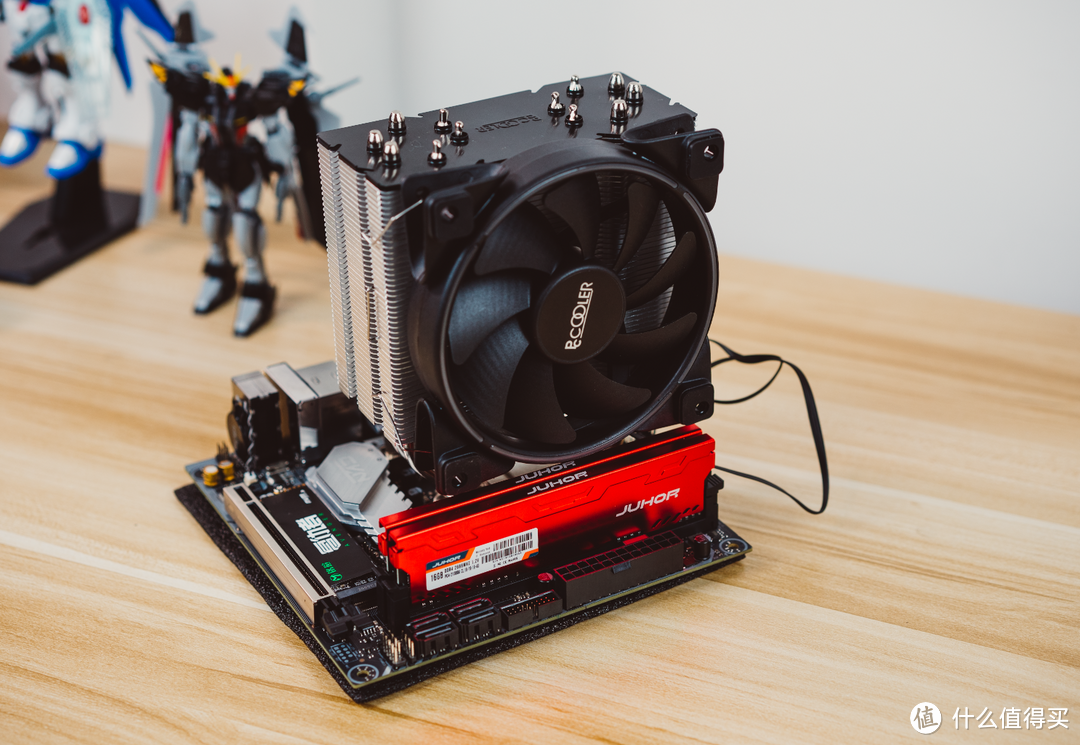

按照我的习惯,也是ATX/M-ATX主机的传统思路,先装好CPU、然后内存、M.2 固态,在装散热器。
散热器方面,一开始我选用的超频三东海风云,因为我觉得这款散热器性能表现很不错,可以很轻松的压制住5GHz的i5 9600KF,满载也就70℃;再加上高度也满足机箱要求,所以就下意识的觉得没问题。
虽然超频三东海风云的配件众多,但装习惯了轻车熟路,不到5分钟搞定。

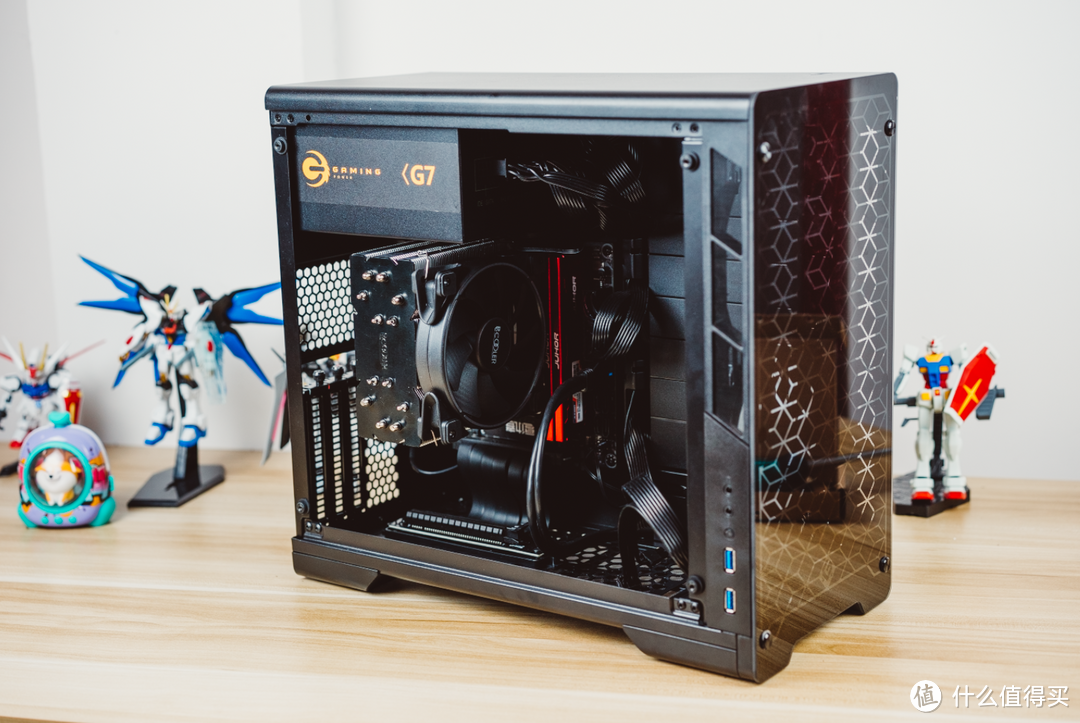

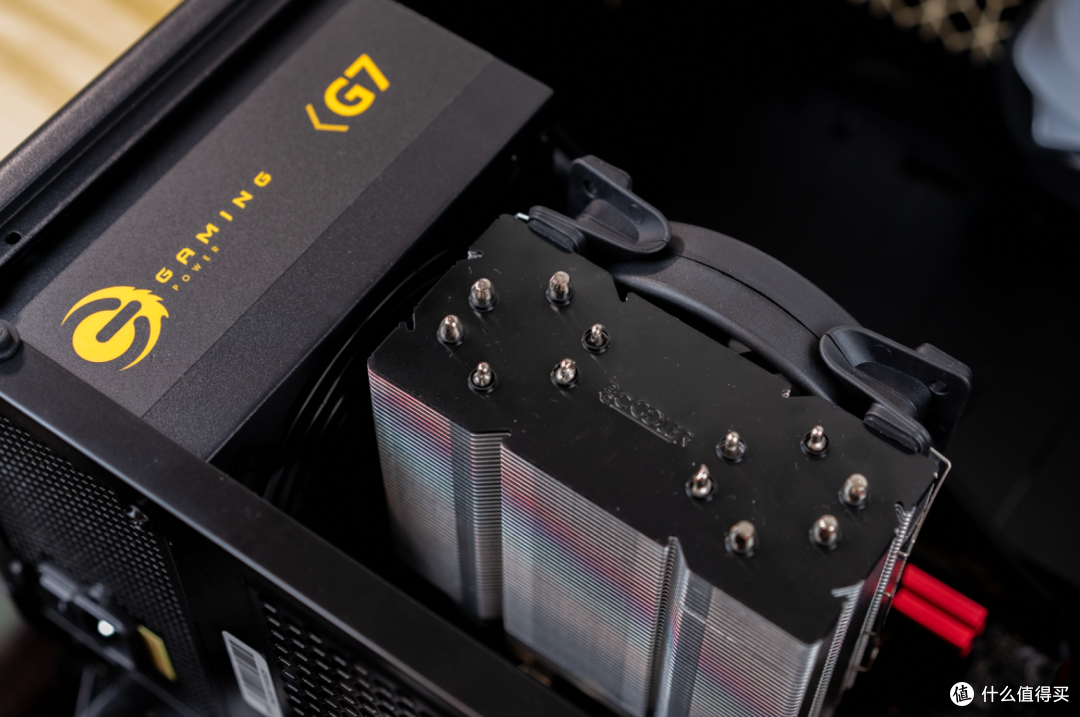

安装电源和主板后,盖上钢化玻璃挡板,整体也没有什么问题
然后“翻车”的事情开始了,我的习惯是安装好主板后开始接各种线材,比如CPU电源、主板电源、POWER、HD LED、音频线、风扇线等等,可因为ITX的空间实在很小,弄的我只能通过镊子操作。比如下面就是小心翼翼的接入机箱风扇线。其中最痛苦的当属前置音频线,镊子不够长,但手都升不进去,并且散热器的散热鳍片也比较割手。
还有背线预留的空间的确也要细细整理,不然盖不上后盖。
费尽九牛二虎之力也终于到了最后一步——安装显卡。然后“再次”翻车。因为散热器太大了,挡住了显卡侧装的位置,我当时的心情简直就是XXXX。
用影驰RTX3090(显卡长度为332mm)比划一下,其实显卡长度没问题,只是高度被散热器给压缩了,无法垂直安装,而机箱又不支持正常安装,所以唯一的办法只有换散热器。
于是笔者决定先不装显卡来测测这台主机的性能。然而开机后又遇到了新问题,主板BIOS中显示找不到M.2 SSD。不过有一说一,如今的七彩虹BIOS的UI设计上的确有范,个人觉得比华擎的BIOS还要惊艳,各个选项也条例逻辑清晰,感觉比上一代七彩虹主板BIOS惊艳不少。

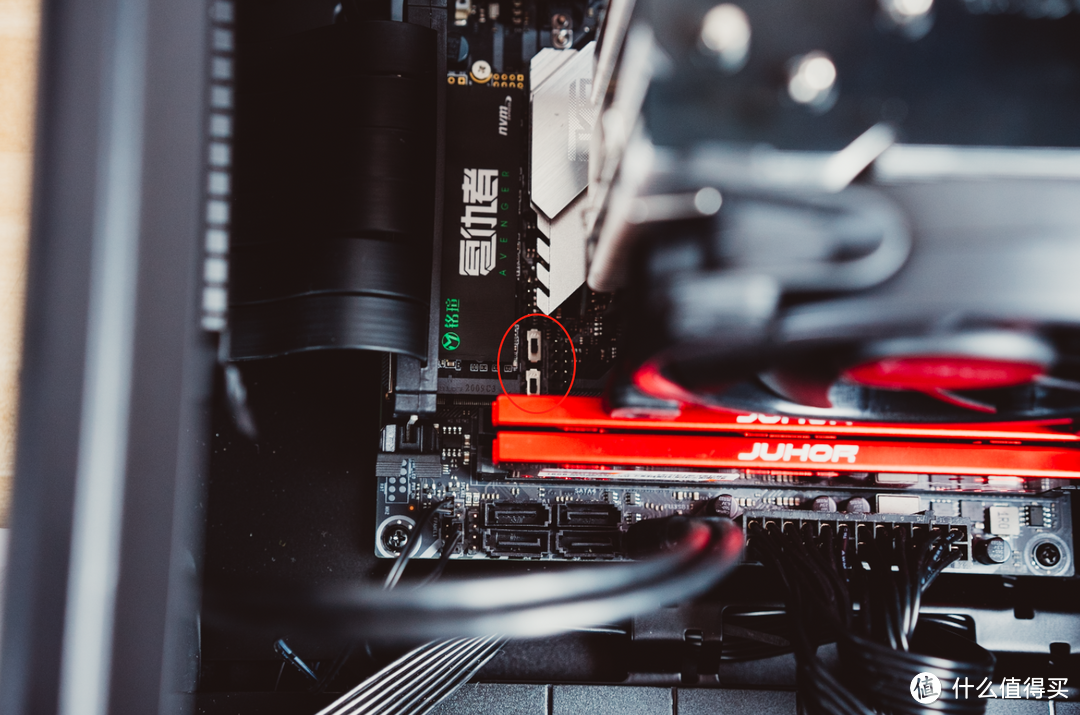

后来查询说明书发现,原来这七彩虹主板的M.2接口还有跳线设置,必须全部向右才是M.2高速模式,否则还是走SATA模式。可我之前用华硕、技嘉、华擎的主板绝大多数都是自动匹配,所以七彩虹这个操作还是有点迷。
后面正常进系统,随便跑了个鲁大师,得分为54万出头,其中处理器得分为27.1万(默认主板设置,没有打开功耗墙),集显得分快到6万。
跑了一下单FPU,CPU温度应该是出现了BUG,一直显示37℃,实际内核温度为60℃左右,
主板温度为51℃,不得不说超频三东海风云这个散热器的确表现的很到位,声音和散热表现都很到位。
装机过程2:
为了能上显卡,我又翻箱倒柜的找散热器,刚好想到朋友的静音机箱好像用的水冷,于是就过去拆了回来。
不拆主板换散热器,也同样是一个技术活,之前笔者装的大多数ATX、M-ATX机箱,都在反面的CPU处进行了镂空设计,更换其实还比较简单。这个普力魔的机箱要先拆除原来的SSD硬盘支架,然后再小心翼翼的塞入底部支架才行。

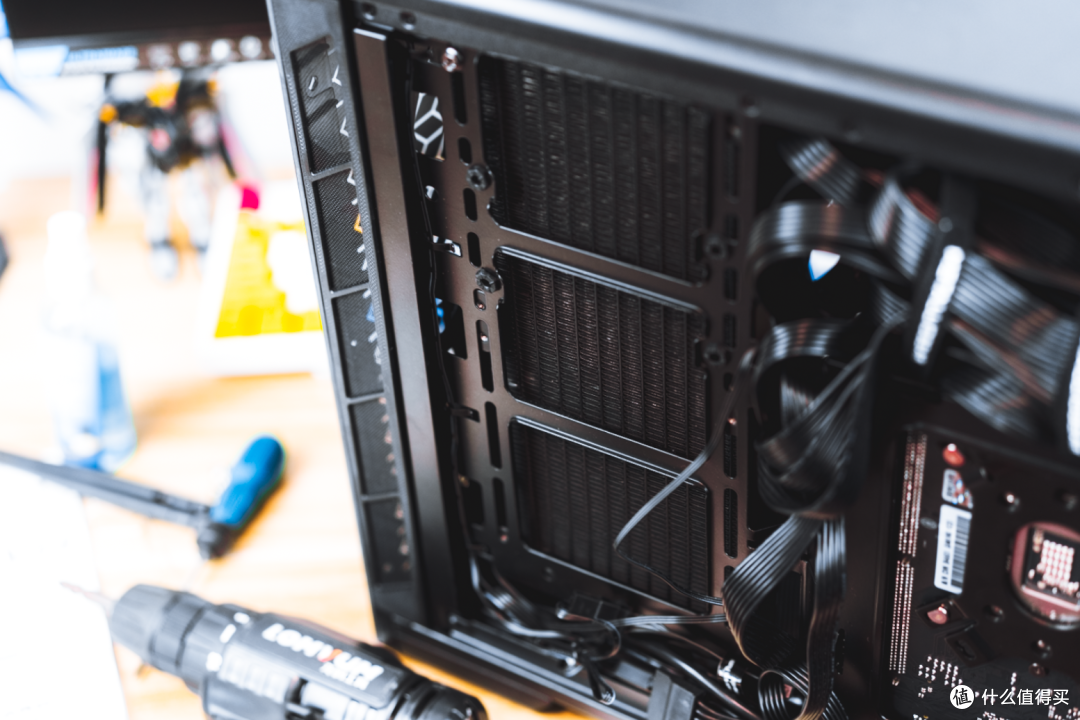

然后再拆除边上的一块完整的扰流板进行冷排的安装。
安装好的效果,因为没整理线材,所以看起来还有些丑。
安装好水冷后,也终于将RTX3090显卡完美的塞入这台ITX主机中。可能有的小伙伴会吐槽,i5-10400 ITX主机配RTX3090,是不是傻?还是钱多没地方放?
实际上,这块价值1万2的影驰RTX3090黑将版显卡是我朋友借我玩的(马上就要还回去了)。而这台主机真正要上的显卡是我升级RTX3070剩下来的影驰RTX 2060 Spuer HOF。

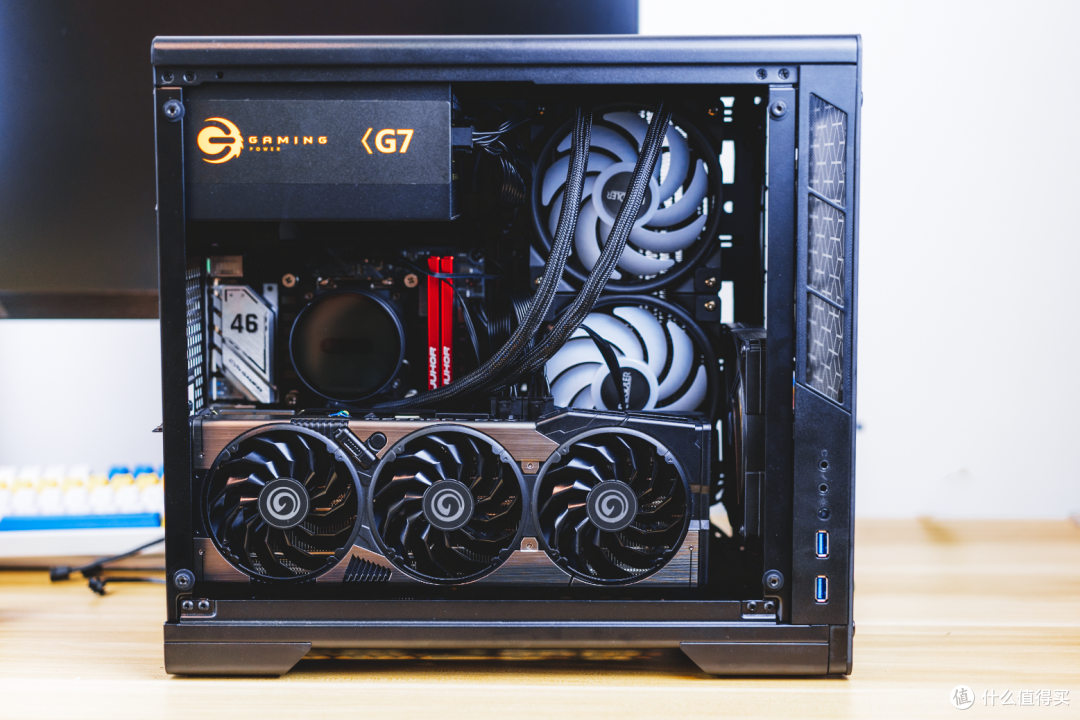

下面就是主机这台ITX装好的完整形态。
性能、温度、游戏测试:

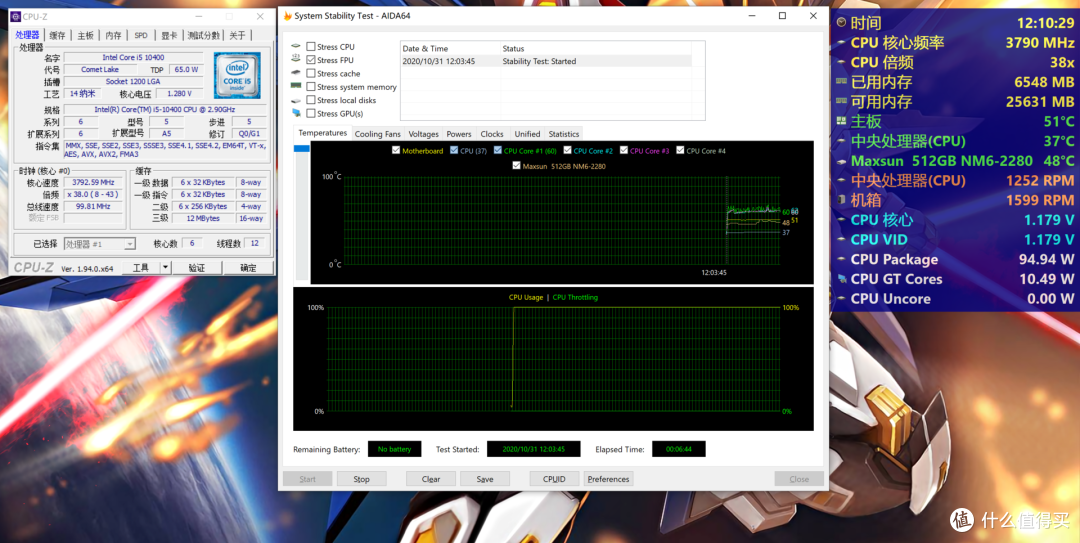

先来来看看温度。同样是AIDA64,单烤FP,i5-10400的倍频达到了39X,频率为3.9GHz,功率大概在95W左右,CPU的内核温度在61℃左右。
随后我将主板的功耗墙开启到125W,看看能不能激活i5-10400的满血形态。

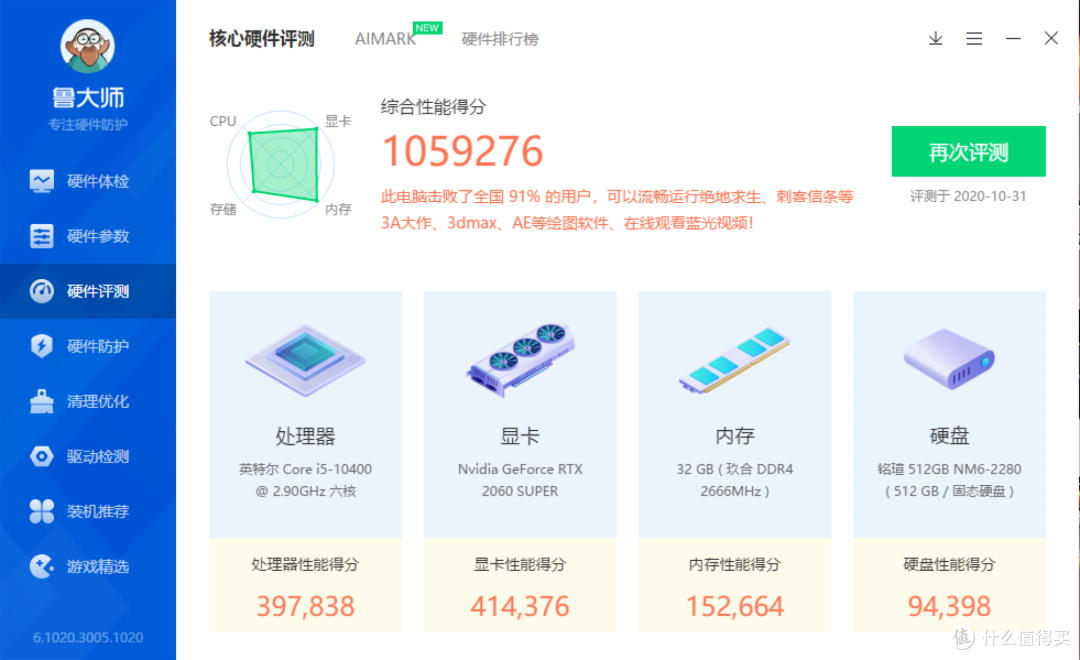

鲁大师跑分达到了105万,其中CPU的得分由之前的27万分升到了39.7万分,RTX2060S的显卡则跑分41.4万,成绩也不错。至于内存和硬盘表现也有一定的提升。

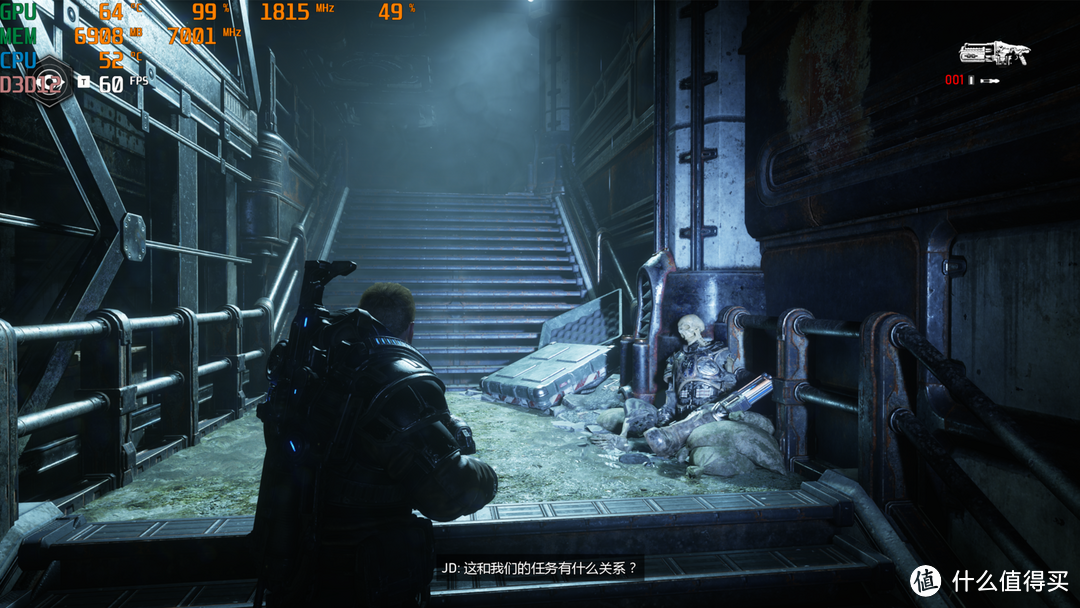

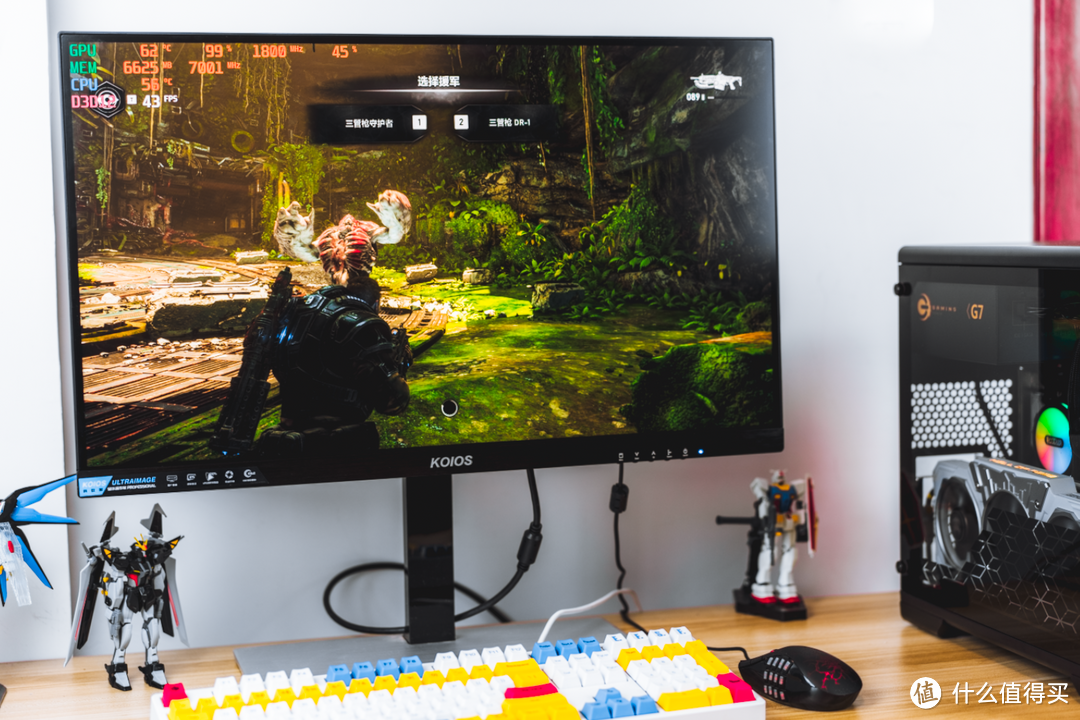

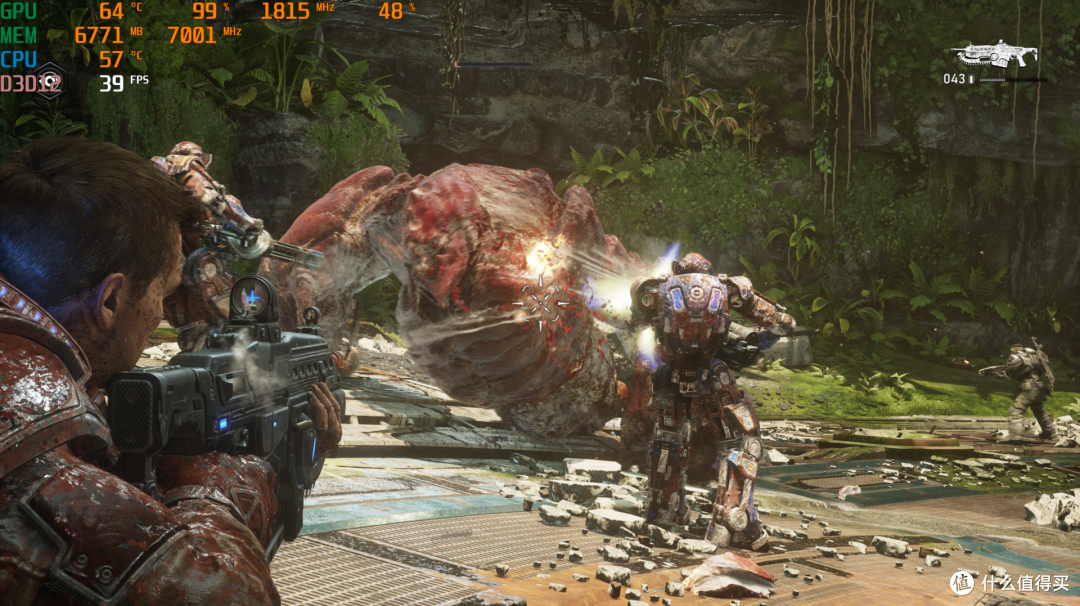

既然装好了显卡,那游戏测试也要来一轮。先来看看《战争机器5》,之前笔者用i5-9600KF(OC 5GHz)+RTX3090在4K全特效的情况下,平均FPS都在80以上,最高可以达到110帧。而这台i5-10400+RTX2060S,平均FPS在40帧左右,最高能到60帧,不过战斗激烈时,会降到30多帧。CPU和显卡的整体温度表现非常好,显卡仅为50摄氏度,CPU也低于60℃。

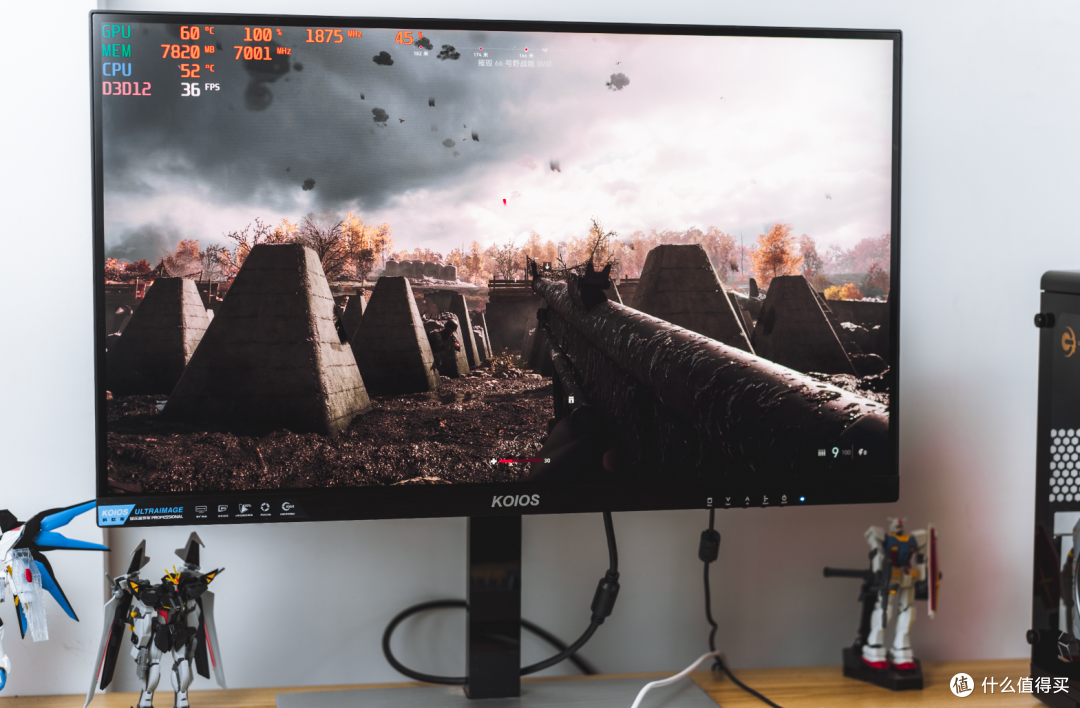

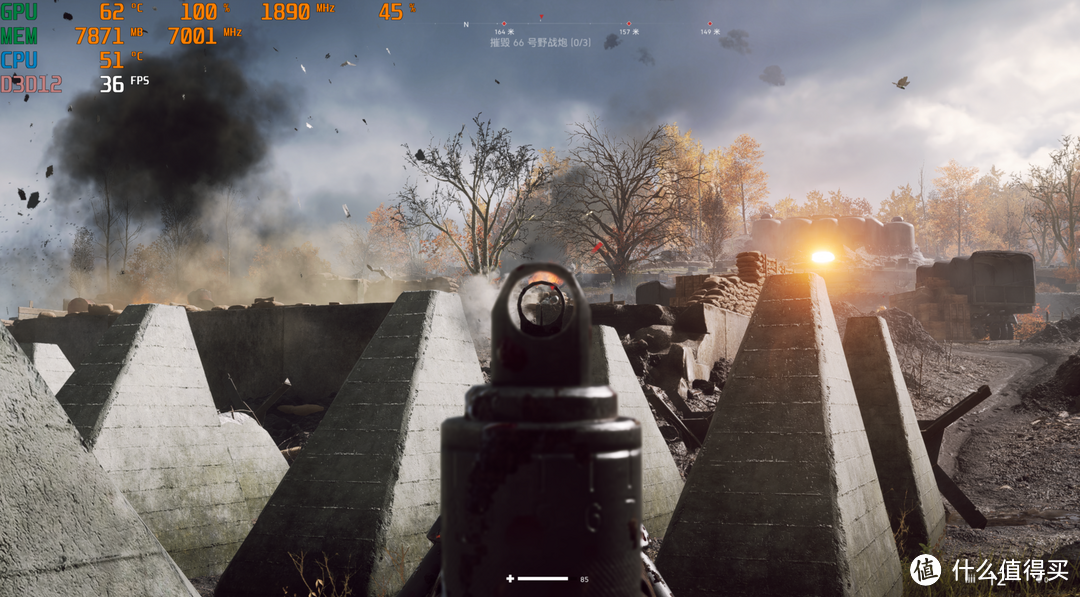

再来看看《战地5》,同样的光追大作!4K+DX12全特效的情况下,我测试RTX3090平均帧数大概在80帧左右;而这台主机同样的设置,平均帧数应该33帧左右,属于面前的PPT状态。看来想流畅4K游戏,还是要等等我的新显卡——RTX3070。至于温度控制方面,也和上面《战争机器5》一样,显卡50℃不到,CPU不会超过60℃。
总结:
经过这一天多的ITX主机安装历程,我总结出几个道理:1.不能贪吃!不能贪吃!不能贪吃!(重要的事情说三遍)2.不要高估自己的能力。3.ITX的主机是真的难装,别看我这台主机的个头还不算小,但安装真的费尽心机。也不知道那些追求极致空间的小伙伴是如何克服的!
此外,这个七彩虹ITX主板也给我留下很深的印象,不但外观颜值不错,BIOS上也简洁明了,尤其是可以打开125W功耗墙,让i5-10400处于全核4GHz状态,火力全开。
