Z490平台可战性价比！为2k分辨率游戏而攒的雪装PC

创作立场声明：本熊为一个数码产品和硬件产品的爱好者，非专业人士，若文中出现错误，请您指出，但也请您理解，同时欢迎探讨交流

AMD崛起了，intel变得有性价比了！

虽然Z590主板已经开卖，11代U也马上到了，但新产品价格肯定会高一些，现在倒是一个抄底400系列的好机会。

这次装机选择了少有的一张白色涂装Z490，搭建一台有丰富白色元素的主机，当然各种RGB也是必不可缺的。

一开始想要攒一台全白的主机，但确实难度太大，也很难避免一些硬件有黑色配色，所以最终形成白-灰（银）-黑的颜色搭配，最终效果还是很和谐的，也更有层次感。

▼

▼

▼

▼

▼

▼

▼

▼

主机配置如下：

CPU：英特尔（intel）十代酷睿i7 10700K

主板：七彩虹(Colorful) CVN Z490 GAMING FROZEN V20

内存：七彩虹(Colorful) CVN Guardian捍卫者RGB灯条系列DDR4 3200 8GBX2

SSD：西部数据（WD）SN750固态硬盘1TB版

显卡：影驰（Galaxy）RTX3060TI金属大师

散热：安耐美（Enermax）虹彩晶凌360ARGB-360TDP-W一体式水冷散热器

电源：安钛克(Antec) HCG1000Extreme

机箱：美商海盗船 (USCORSAIR) iCUE 4000X RGB 中塔机箱

硬件介绍

主板&CPU

微星已经放弃白色主板很久，华擎太极现在也越来越“黑”，华硕吹雪的PCB都没白色涂装，好在七彩虹接过白色主板的大旗，这款CVN Z490 GAMING FROZEN V20就是CVN Z490 GAMING PRO V20的白化版。

七彩虹（Colorful）CVNZ490GAMINGFROZENV20主板支持10600K/10700K/10900K(IntelZ490/LGA1200)京东去购买

▼

包装白色为主色，附件中除了常规的说明书、质保卡、驱动光盘，sata数据线、M.2固定螺丝、挡板外，还有1根RGB延长线、跳线辅助工具。

▼

主板是未缩水的ATX版型，即大小为30.5x24.5cm，整体PCB为白色，散热部分则采用了银色，CVN系列系列的命名来自美国海军的CVN21未来航母计划，所以PCB有一些飞机，跑道，停机坪等等元素的图案。

▼

供电区域上方和左侧各有1块大体积的铝制散热块，左侧散热块上有Z49和CVN GAMING的标记。

▼

CPU辅助供电接口为8+4Pin设计，当然只是插8pin也能正常开机，但如果是应对i7还是尽量插满吧。

▼

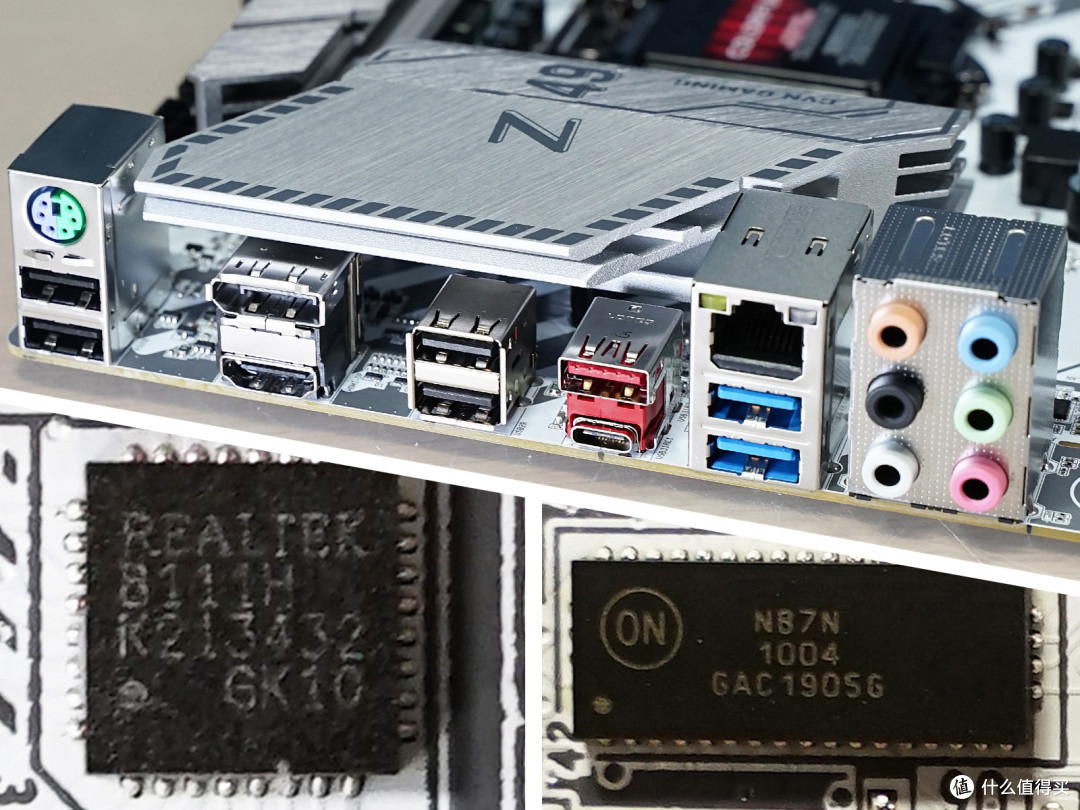

USB部分有4个USB 2.0、2 个USB 3.2 Gen 1、2 个USB 3.2 Gen 2(1个Type-A +1 个Type-C )，NB7N 1004是为USB而设置一款电源管理芯片，可以减低损耗优化性能；视频部分有1个HDMI 1.4和1个DP1.2；音频部分有6个3.5mm音频插孔；网络接口为一个千兆RJ45，具体芯片为RTL8111H；此外还有1个PS/2 键鼠接口。

▼

4条DDR4内存插槽，支持单条32GB内存，总128GB容量，支持4000（OC）MHz+频率,采用了单相供电，一上一下桥供电芯片设计；内存槽旁边还有一个前置USB3.0接口，采用了水平设计。

▼

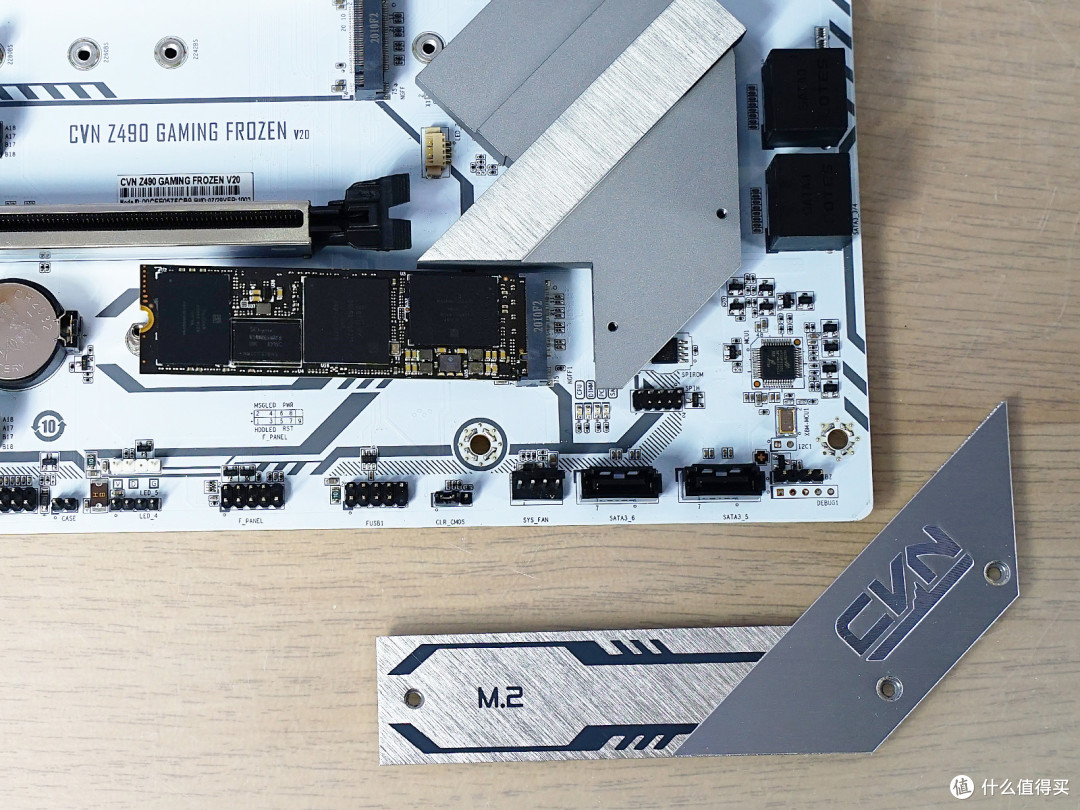

芯片组散热块做得也挺漂亮，上面也有CVN的标识，其实它的一部分还是M.2散热块，做的非常巧妙；散热下方有一个debug灯，分别代表CPU/内存/显卡/存储设备，帮助判断哪个部分出现了问题。

▼

PCIE插槽方面，配备了2条PCIE3.0 X16以及3条PCIE3.0 X1，其中两条PCIE3.0 X16都配备了金属保护装甲进行加固，加强显卡的支撑和防护能力。

▼

存储方面，有6个SATA3接口，其中4个SATA3接口在主板右侧，为水平设计，另外两个在底部，为垂直设计。

M.2接口有3个，第一个是KeyE的M.2 接口（如果位置换到第二个会更好些），支持 2230 型 WiFi/蓝牙 PCIe WiFi 模块和 Intel® CNVi；下面2个支持2242、2260、2280规格的SSD安装，均支持PCIE 3.0×4运作。其中上方的M.2插槽支持Intel OPANE技术。

▼

板子背面也没有偷懒，也是纯白色的。背面还有designed in Taiwan和AMI BIOS标签（大概是ECS代工）；从背面看2条PCIE X16都提供了X16的针脚，但第二条其实只能PCI 3.0×4运行，并未做拆分，不过还是支持AMD CrossFire。另外主板内存侧背面有一排灯珠。

▼

声卡方面，七彩虹 CVN Z490使用了Nature Audio强化方案，声卡芯片带屏蔽罩，内部的声卡是Realtek ALC892，另外配备了尼吉康音频电容以及一颗AS358M作为音频功放芯片。

▼

拆解

▼

供电方面，PWM芯片为安森美的NCP8122，该PWM方案最大支持8+2相供电，CVN Z490应该是用尽了PWM芯片的能力，即做到了10相全部直出，即8相Vcore核心供电，2相VccGT供电。

每相供电均搭配了sinopower的SM7341EH的mosfet（单相最高支持44A电流），这是一款双路N沟道场效应晶体管，和Dr.MOS一样把上下桥封在一起，减少损耗，但集成度不及Dr.MOS，还是需要外置的驱动器。另外还搭配了F.C.C全封闭铁素体电感和10K钰邦黑金固态电容。

▼

在LGA1200插槽下方有用于VCCSA与VCCIO供电的电路。

▼

HOLTEK的HT32F52352是一颗ARM 架构的32 位单片机，用于控制ARGB灯效。接口方面：主板底部有一个4pin 12V RGB和一个3pin 5V RGB接口；左侧有一个3pin 5V RGB接口，顶部还有一个4pin 12V RGB和一个3pin 5V RGB接口。

▼

CPU是10代的I7-10700K。

内存&SSD

七彩虹(Colorful)8GBDDR43200台式机内存CVNGuardian捍卫者RGB灯条系列349元京东去购买

▼

七彩虹凭借自身的优势也开始玩全家桶了，这款CVN捍卫者内存采用Hynix CJR颗粒，有2666、 3200MHz2种频率的产品，作为ARGB的灯条，除了支持自家主板灯效控制软件外，还支持其它4大板卡厂商的灯效软件。

▼

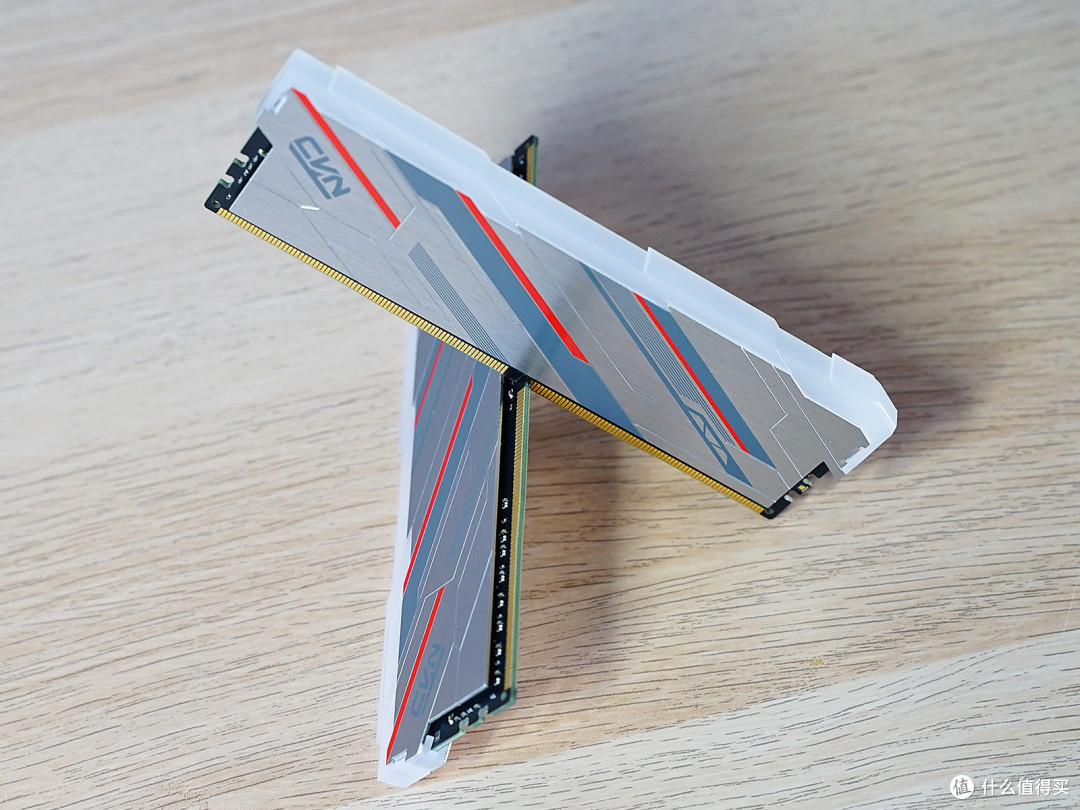

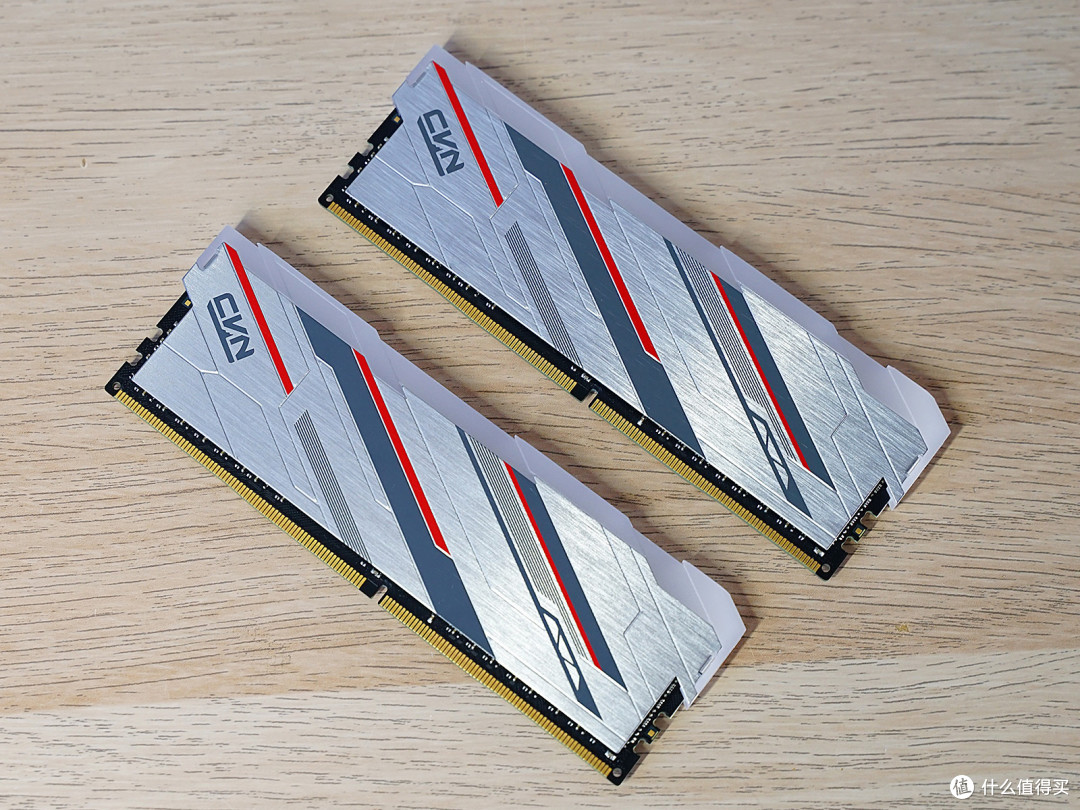

这款CVN捍卫者内存和主板CVN系列的外观风格还是一脉相承，都有军工设计的元素，马甲部分（寒霜散热）采用了镭雕拉丝工艺使得内存更加精致，上面有CVN的标识，还有红色以及多种灰色条纹作为装饰。

▼

内存贴纸标注了8g容量，3200频率，序列号和产地信息，此外时序16-18-18-38，电压1.35V等参数并未标注在贴纸上。

▼

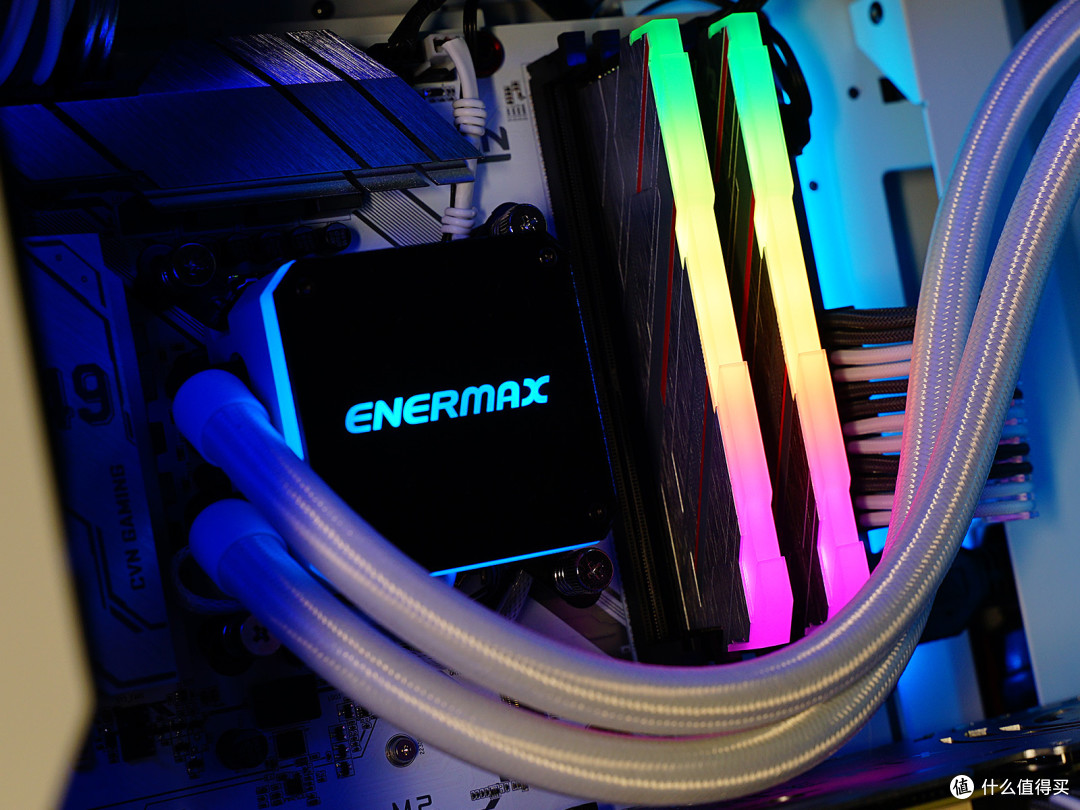

内存顶部为贯穿式的RGB灯条。

▼灯条会延伸到侧面的一部分。

▼

把SSD装入有散热片的M.2接口位。

▼

插入内存和CPU完成主板平台的安装。

散热器

安耐美（Enermax）虹彩晶凌120一体式水冷散热器12CM静音风扇/RGB同步/多平台晶凌360ARGB-360TDP-W729元京东去购买

▼

安耐美的虹彩晶凌360一体式水冷散热器，设计的解热能力为TDP360W+，看来厂家还是非常的有自信。基本上主流 LGA2066、2011、115X、1200、1366 ， AM4 处理器以及更早一些CPU（不包括撕裂者平台）都能被支持。

附件方面，扣具皆为金属材质，对于不支持RGB的主板还附带了控制器，内建了10种灯效模式。

▼

冷排和水管都是白色的。水管长400mm，外层有编制网包裹。

▼

冷排的鳍片

▼

冷排上水管连接处旁边有一个加水口，上面还有一个橡胶塞来作为密封。

▼

冷头设计非常简洁，顶盖为亚克力材质（可惜为黑色的），上面有 Enermax的标识，有RGB灯效。内部水泵为双腔体的设计，能够隔绝水泵与CPU热源，延长水泵寿命。另外还有专利分流通道技术，可以缩短水流路径，让冷水直冲铜底中心的热源，提高换热效率。

▼

冷头侧面一周皆为白色，还有一圈RGB光圈；2个水管连接处位置较远，水管转动角度可以超过180度；全铜底座，应该是铣平工艺处理，没有到达镜面效果；水泵供电为3pin，还有一个RGB接口，连接附件中的转接线后就可以实现同步控制。

▼

自带3个12cm白色风扇，具体型号为UCHF12P-ARGB，采用了双曲面扇叶设计，强化了风量和风压，其主要性能参数为：转速达到500~1600RPM、噪音14~27dBA、最大风压1.98mmH2O、最大风量72.1CFM。

▼

风扇为ARGB风扇，供电接线为4pin PWM，RGB接线为5v的3pin接口。另外风扇螺丝孔上还有橡胶垫，提供缓冲，防止共振。

电源

Antec/安钛克HCG1000Extreme额定1000W金牌全模电源十年换新1399元天猫精选去购买

▼

电源使用了手里的全家宝-安钛克的HCG1000Extreme，是一款额定1000w的电源，采用了主动式 PFC+同步整流+全桥 LLC 谐振+DC To DC 的设计，选择它是为后期升级RTX3080、3090流出了余量。

▼

该电源长度为16cm（该系列电源850w以及更低型号的长度是14cm）；两侧为玫瑰金色的金属板，有品牌 LOGO和型号；在电源输入口旁边还有一个Hybrid模式按键，开启后电源风扇会在低负载时停转，提供更好的静音表现。

▼

全模组接口设计，提供了8个12V的CPU/PCle接口，CPU和PCle可以混插，灵活性非常高。

▼

铭牌部分：电源采用了单路12V设计，单路12V输出达到了83A，即996W，基本占满了额定的1000w。

▼

作了定制线，灰白相间的包线网，和整体风格相得益彰。

显卡

影驰（Galaxy）GeForceRTX3060Ti金属大师OCN卡/赛博朋克电竞游戏专业显卡-1元京东去购买

▼

金属大师系列在影驰显卡系列中为中端产品，没有RGB灯，整体造型简约，压铸铝合金一体成型上盖让显卡质感有些硬朗，但很多圆角过渡处理又让它显得比较圆润。表面做了暗哑处理，银灰色非常百搭，正面是3枚9ｍｍ风扇，显卡的长度为318ｍｍ。另外显卡支持3年质保，并且影驰现在也支持个人送保。

▼

扇叶部分有11片扇叶，采用了断节的特殊设计，可以让风流更加顺畅,散热效果更好，影驰命名为三折静霜扇叶。

▼

显卡基本上是2槽的标准厚度，官方给出厚度为49ｍｍ。

▼

侧面有GALAX和RTX的黑体标识。

▼

供电接口使用了单8pin。

▼

全金属背板颜色和风扇罩一致，上面还有一些开孔来辅助散热。

▼

前端采用了贯穿式风流,以提升散热效能，可以看到里面没有PCB，吸进的冷风可以吹透热管和鳍片。

▼

前端做了保护，但也留有热气排出的通道，另外可以看到3根镀镍热管。

▼

IO方面有3个DP 1.4a接口和一个HDMI 2.1接口。

机箱

虽然海盗船推出新的，更大的5000系列机箱，但如果不装分体水冷这种机箱会显得比较空旷，所以选择了小一点的，更紧凑的4000系列机箱。

美商海盗船(USCORSAIR)iCUE4000XRGB钢化玻璃炫彩中塔机箱白色(支持360水冷/36cm显卡/RGB风扇)929元京东去购买

之前写过单独的评测，详情请看下文。

机箱的故事 篇一：北欧简约风：美商海盗船iCUE 4000X RGB开箱拆解 是返乡过年？还是就地过年？最新一届#双面过节指南#开始啦！本次征稿活动分为A面返乡和B面就地，大家可以根据自己的情况，分享自己的春节攻略，优秀的投稿文章还有可能能获得优厚的大奖哦，快点击查看活动详情pj247| 赞15 评论16 收藏14查看详情

装机过程

▼

iCUE 4000X 安装360冷排的话只能按照在前面，风扇选择排风就成了负压的风道，所以最终选择进风风向，这样也让RGB风扇的效果得到更好的展现，缺点就是进风的温度会偏高一些。另外机箱原装风扇则被放到顶部和后部。

▼

灯头顶盖可以拆下来（星型螺丝），这样就可以转换方向了；另外也别忘了插入ARGB转接线。

▼

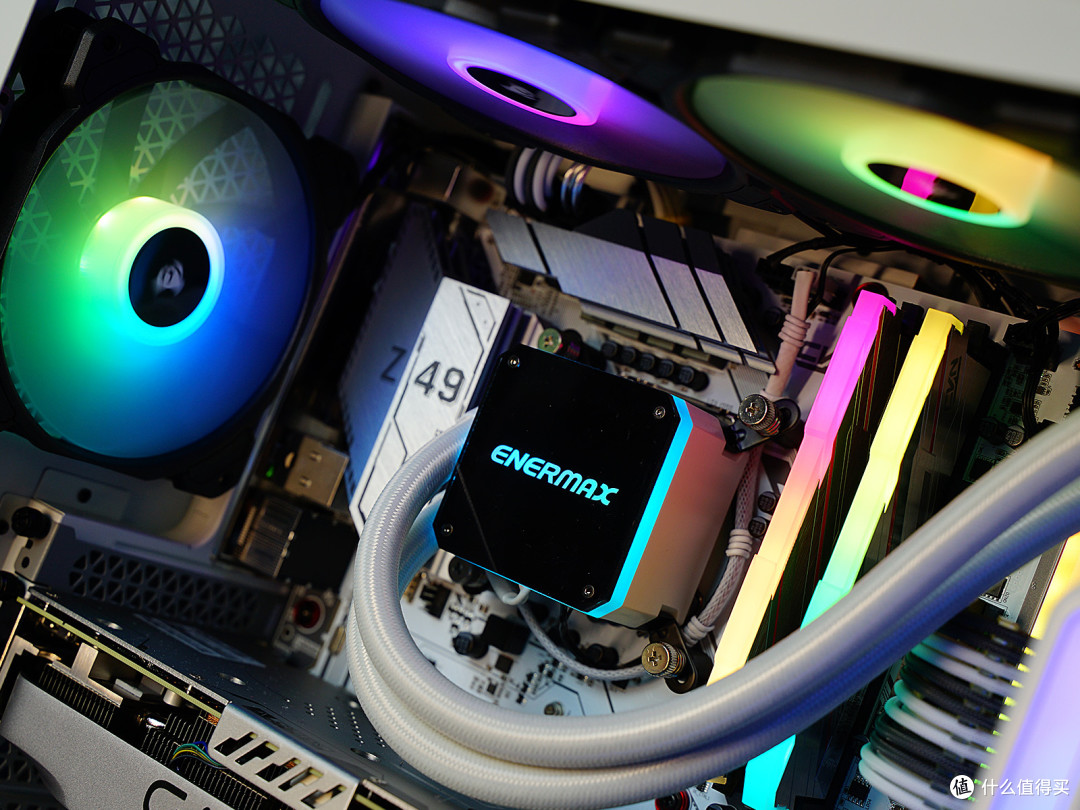

散热部分安装完毕

▼

装入显卡

▼

三风扇的显卡还是挺长了，为了保护主板和显卡入手了一个显卡支架。

七彩虹（Colorful）iGame幻彩显卡支架白色99.9元京东去购买

▼

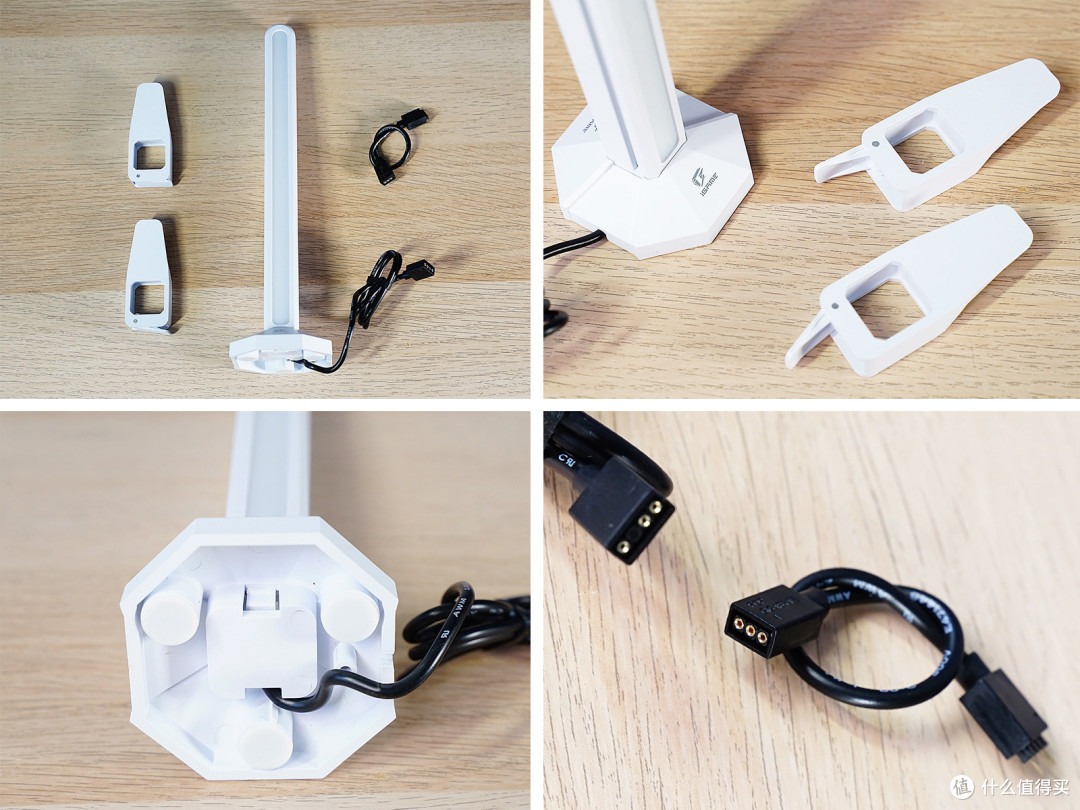

iGame 幻彩显卡支架，听名字就知道是支持RGB光效的，选择了白色款，材质为ABS，尺寸为242X87X63mm。

▼

提供了2个固定卡座，可以支持双卡系统，底座带有磁铁，增加在机箱上使用的稳定性。另外在还有一个技嘉ARGB接口的转接线。

▼

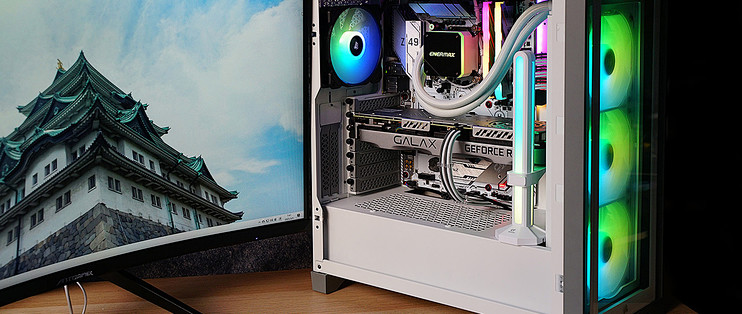

装好支架

▼

渣渣的背部理线，但合上侧板一点没有问题 。

主机性能简测

BIOS

▼

七彩虹bios的主页面可以看到系统信息、内存状体，SATA状态、启动顺序，风扇配置，以及默认、性能、节能三个模式可以选项。并有超频OC、高级模式、BIOS功能、语言和退出几个子页面，这个组织结构和4大主板厂商其实是差不多的。不过在超频OC子页面对于超频和电压调节上还是比较简单的，能力也稍弱一些。

▼

高级模式里有高级、芯片组、安全、启动和密码设置几个选项，这些内容和4大主板厂商的设置也基本一直。

CPU&内存性能

▼

CPU、主板以及内存信息。

▼

bios中有一个性能模式，开启后相对于默认模式跑分略有提高。

▼测试时环境温度为~25℃

单独FPU烤鸡一开始频率在4.6GHz左右，8核心平均温度为~77℃，但几分钟后会降频到4.2~4.3GHz，10分钟后的8核心平均温度为~65℃。

游戏性能

▼

RTX3060TI金属大师频率超了公版60MHz，实测的频率在1930~1990Mhz；显卡默认的温度上限是83摄氏度，可以解锁至90摄氏度。另外TDP为220w也要超过公版的200w。

▼

理论的Fire Strike Extreme和SUPERPOSITION测试

RTX3060TI级别显卡主攻的还是在2k分辨率。

▼

孤岛惊魂5新曙光在极高画质下，1080p和2k分辨率均能超过百帧。

▼

战争机器5 ，在超高画质，1080p分辨率接近130fps；2k分辨率接近100fps。

▼

全面战争：三国 ，极高画质，1080p分辨率93fps；2k分辨率接近65fps。

▼

古墓丽影：暗影，2k分辨率最高预设，不开光追特效可达近百帧，开启超高光追+DLSS，可以达到66fps，流畅度是足够了。

▼

吃鸡无脑全部超高特效，2k分辨率率下，在90~120fps，稍稍再优化一下，就可以搭配高刷新率显示器来使用。

▼

唯一比较吃力的就是赛博朋克2077了，高级选项中的体积雾、云和环境光都降低到中，光追开到超级+DLSS开平衡，2k分辨率下达到~50fps，勉强流畅。

▼

Furmark烤机测试，10分钟后频率为了1605MHz，可以看到GPU-Z显示的功耗为207w，温度稳定在65~66度附近。

RGB展示

▼

连入主板的RGB设备需要七彩虹的iGameCenter来实现光效的控制，同时这款软件还能显示 CPU 频率、使用率、温度个显卡频率、使用率、温度等实时使用状态，以及运行一定时间内状态的监控窗口。

▼

▼

▼

▼

▼

▼关闭环境光之后的RGB效果。

▼

▼

▼

▼

▼单色统一光效。

总结

CPU方面,价格基本能代表了着性能的强弱，由于intel 11代还没有上市，现在的情况基本上是：锐龙5000>intel 10代>锐龙3000，但现在锐龙5000的溢价确实稍高了一些。

主板方面，七彩虹白色涂装主板可谓独此一家了，在外观做工方面也比肩大厂，但在bios以及超频性能方面确实还有所欠缺，比如这张CVN Z490 GAMING，使用10700k很难再去超频，电压调节效果也不明显。所以这款主板也许更适合搭配10600k或者非k系列的i7使用。

RTX3060TI金属大师虽然无灯，但银灰色外观非常百搭，散热方面也有保障，大部分3A大作游戏中，2k分辨率+最高画质中可以做到游刃有余，要是4k分辨率则会变的比较吃力，需要降低1~2档画质才能恢复到流畅水平。其性能略强于RTX2080s，大概有RTX3070不到90%性能。缺点嘛，很明显就是很难买到！

安耐美的这款白色的虹彩晶凌，性能足够，颜值非常高，但个人觉得如果冷头顶部为白色的就更加完美了；安钛克HCG1000Extreme其实也是为了RT3080/3090准备的，只是由于高端显卡价格过高，不得不调低了方案。

最后主机的RGB系统其实有个小bug：海盗船 iCUE 4000X RGB标配了3把ARGB风扇，但这是海盗船独有的iCUE灯光系统，无法使用主板灯控软件进行统一联动。解决办法有 2个：

1）机箱可以选择4000D或者AIRFLOW，再添置一些常规5v 3pin接口的ARGB风扇，使用主板iGameCenter软件统一灯效。

2）散热器以及内存等RGB设备全部入手海盗船品牌，使用iCUE灯光系统实现灯光联动。
