小巨蛋?可爱型的火鸟波特星装机(5600X-华硕B550I-3070星曜-海韵SGX650)

2021-03-06 22:05:58 17点赞 25收藏 20评论

创作立场声明:原创文章,希望与大家一起分享

火鸟波特星火鸟波特星

火鸟波特星火鸟波特星

前言

火鸟(BitFenix)品牌对其很多年前的小巨蛋( Prodigy)印象深刻,别具一格,多年以后(2019)又出了一个造型更复古的波特星(Portal)。最近就装了一台火鸟波特星的空气显卡3070的主机,现在机箱各种流行光污染和方正的机箱造型,偶尔看看无光另类产品也还是不错的。

火鸟波特星具有黑白两色,且外壳是圆润的铝壳制作,包括两边的支架,这次使用了白色。配置上主要是5600X+华硕 STRIX B550I+影驰16G内存的三大件,SSD使用了PCIE4.0的西部数据SN850,而最大件是空气显卡3070,电源使用了海韵SGX650,金牌650W带这个配置很稳。

配置清单:

CPU:AMD 锐龙5 5600X 处理器

主板:玩家国度(ROG)ROG STRIX B550-I GAMING

内存:影驰(Galaxy)16GB(8G×2) DDR4 3600

SSD:西部数据(Western Digital) WD_BLACK SN850

显卡:影驰(Galaxy)GeForce RTX3070 星曜 OC

电源:海韵 (SEASONIC)FOCUS SGX 650 650W电源

机箱:BitFenix火鸟 波特星 白色

装机展示:

火鸟的波特星机箱应该是2019年的产品,上市已两年了,造型独特,比火鸟的小巨蛋更像“蛋”的造型。其正面只有一个开机键按钮火鸟的波特星机箱应该是2019年的产品,上市已两年了,造型独特,比火鸟的小巨蛋更像“蛋”的造型。其正面只有一个开机键按钮

背后可见其SFX电源位和双槽显卡支持,出风口标配一把8CM风扇背后可见其SFX电源位和双槽显卡支持,出风口标配一把8CM风扇

桌面展示桌面展示

机箱为双框设计,内部滚珠滑轨可抽出机箱为双框设计,内部滚珠滑轨可抽出

桌面展示桌面展示

天窗设计(曲面亚克力材质)透视影驰星曜3070OC显卡天窗设计(曲面亚克力材质)透视影驰星曜3070OC显卡

抽出后内部可见猫头鹰U9S、影驰星曜内存、海韵SGX650电源抽出后内部可见猫头鹰U9S、影驰星曜内存、海韵SGX650电源

两边的脚座为实心铝材料,两头有软质橡胶支撑防止刮伤桌面两边的脚座为实心铝材料,两头有软质橡胶支撑防止刮伤桌面

天窗设计天窗设计

背后IO背后IO

定义不变舍不得高昂的定制线也会

滚珠滑轨打开状态滚珠滑轨打开状态

打开内部打开内部

机箱的四个角的黑色部分都为这样的透气设计,不过使用3070个人觉得是极限了,内部前面标配一把12CM,出风口标配一把8cm风扇。机箱的四个角的黑色部分都为这样的透气设计,不过使用3070个人觉得是极限了,内部前面标配一把12CM,出风口标配一把8cm风扇。

前置的开关按钮前置的开关按钮

配件解析

AMD锐龙55600X处理器(r5)7nm6核12线程3.7GHz65WAM4接口盒装CPU2399元京东去购买玩家国度(ROG)ROGSTRIXB550-IGAMING主板支持CPU3700X/5600X/5800X(AMDB550/socketAM4)1699元京东去购买


影驰(Galaxy)16GB(8G×2)DDR43600台式机内存条星曜系列749元京东去购买西部数据(WesternDigital)500GBSSD固态硬盘PCIeGen4技术WD_BLACKSN850NVMeSSD炸裂速度999元京东去购买


影驰(Galaxy)GeForceRTX3070 星曜OCN卡/赛博朋克电竞游戏专业显卡5899元京东去购买


海韵(SEASONIC)FOCUSSGX650650W电源(80PLUS金牌全模/十年质保/SFX-L小电源/静音/全日系电容/风扇启停)949元京东去购买


BitFenix火鸟波特星白色电脑机箱异形结构/铝制曲面/顶部透彻/支持ITX主板、SFX电源/双U3/标配2把风扇619元京东去购买


BitFenix火鸟 Portal波特星机箱

机箱正视,前面宽度为247mm(宽度部分来源于支撑的脚座),高度411mm机箱正视,前面宽度为247mm(宽度部分来源于支撑的脚座),高度411mm

侧面视图,四个角透气设计,中间为两个USB3.0和重启按钮侧面视图,四个角透气设计,中间为两个USB3.0和重启按钮

左前视图左前视图

右前视图(从USB口位置可见其为桌面左放设计)右前视图(从USB口位置可见其为桌面左放设计)

机箱后视图,电源位下方有两个手拧螺丝,卸了即可抽出内部仓机箱后视图,电源位下方有两个手拧螺丝,卸了即可抽出内部仓

抽出内部仓,可见底部的滚珠滑轨,还有前置IO引线抽出内部仓,可见底部的滚珠滑轨,还有前置IO引线

整个机箱外壳为铝压模造型,内部有X型框架加固设计整个机箱外壳为铝压模造型,内部有X型框架加固设计

ROG STRIX B550-I GAMING

华硕的ROG STRIX B550-I GAMING,华硕“最低端的”AMD ITX,哈哈,再上去是X570-I和纯血C8I,不过R5 5600X的ITX上 B550I足够华硕的ROG STRIX B550-I GAMING,华硕“最低端的”AMD ITX,哈哈,再上去是X570-I和纯血C8I,不过R5 5600X的ITX上 B550I足够

这是一块8层PCB的主板这是一块8层PCB的主板

M.2散热的败家之眼,只是STRIX的眼没有RGB。底部还是一块独立PCB的S1220A声卡。B550当然提供了PCIE4.0 X16和PCIE4.0的M.2M.2散热的败家之眼,只是STRIX的眼没有RGB。底部还是一块独立PCB的S1220A声卡。B550当然提供了PCIE4.0 X16和PCIE4.0的M.2

8+2相供电模组,如果不超频的话带个5950X也没问题8+2相供电模组,如果不超频的话带个5950X也没问题

内存最高支持到64G DDR4 5100内存最高支持到64G DDR4 5100

IO处有WIFI6和INTEL 2.5GLAN,typeC和显示输出齐全,支持BIOS FLASHBACK,还有TypeC音频功能;左侧CPU8P是金属加强的供电接口IO处有WIFI6和INTEL 2.5GLAN,typeC和显示输出齐全,支持BIOS FLASHBACK,还有TypeC音频功能;左侧CPU8P是金属加强的供电接口

R5 5600X

这次使用了R5 5600X,对于不挑多核优化的臭打游戏来说5600X也可以了这次使用了R5 5600X,对于不挑多核优化的臭打游戏来说5600X也可以了

5600X 除了几片纸还有一个默频散热器5600X 除了几片纸还有一个默频散热器

影驰3070星曜OC

影驰3070星曜OC,去年以为显卡涨成那样还能涨吗?可是现在1650TI也在矿场之下皆旗舰(“价格”)影驰3070星曜OC,去年以为显卡涨成那样还能涨吗?可是现在1650TI也在矿场之下皆旗舰(“价格”)

透明水晶外壳设计,内部白色散热器本体。316mm长度的显卡,而使用的火鸟波特星仅支持300mm显卡,后面其实是因为显卡尾端的机箱支架作了处理。透明水晶外壳设计,内部白色散热器本体。316mm长度的显卡,而使用的火鸟波特星仅支持300mm显卡,后面其实是因为显卡尾端的机箱支架作了处理。

背板尾端也有通风孔加强散热处理背板尾端也有通风孔加强散热处理

散热器肩部的BOOMSTAR星曜标志带RGB效果,与主板联动需要接驳双8P显卡供电旁的12VRGB插头到主板,线为显卡附带散热器肩部的BOOMSTAR星曜标志带RGB效果,与主板联动需要接驳双8P显卡供电旁的12VRGB插头到主板,线为显卡附带

显卡三颗9CM风扇皆为高风压型的11叶风扇显卡三颗9CM风扇皆为高风压型的11叶风扇

白色的240W星卓散热器白色的240W星卓散热器

西部数据WD_BLACK SN850

对于现有旗舰SN850和三星980PRO,性能上不分伯仲,选哪个都不会错对于现有旗舰SN850和三星980PRO,性能上不分伯仲,选哪个都不会错

峰值状态7000MB/S读取确实很生猛,不过到整机上人体很难感知其区别而已峰值状态7000MB/S读取确实很生猛,不过到整机上人体很难感知其区别而已

影驰星曜DDR4 3600

16G内存在绝大部分日常使用中足够,除非您需要视频剪辑或者渲染这些占用大内存的软件16G内存在绝大部分日常使用中足够,除非您需要视频剪辑或者渲染这些占用大内存的软件

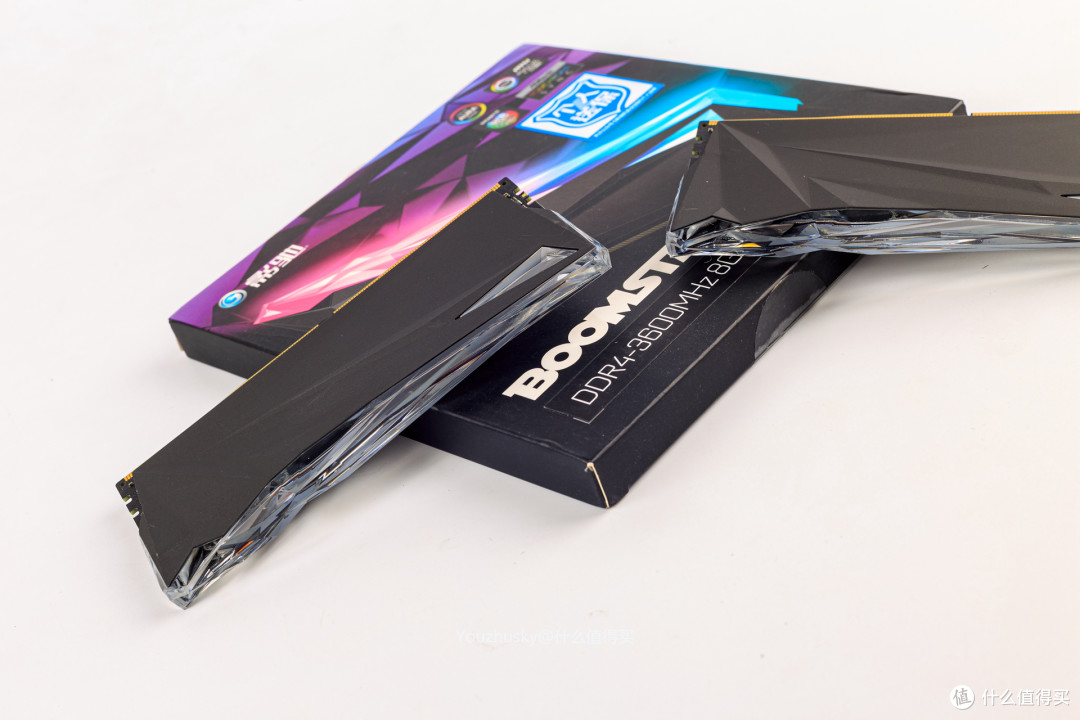

星曜内存8层PCB,顶部8颗RGB LED,砖石切割设计的导光罩,RGB效果支持主板联动星曜内存8层PCB,顶部8颗RGB LED,砖石切割设计的导光罩,RGB效果支持主板联动

最近内存和SSD都有涨价的趋势,只是幅度在显卡面前很渺小最近内存和SSD都有涨价的趋势,只是幅度在显卡面前很渺小

内存终身质保,星曜也支持个人送保内存终身质保,星曜也支持个人送保

海韵 SGX-650 SFX-L电源

火鸟波特星最大支持SFX-L,这里使用了10年质保、风扇启停、全日系电容的海韵SGX-650,带上5600X和3070足够。火鸟波特星最大支持SFX-L,这里使用了10年质保、风扇启停、全日系电容的海韵SGX-650,带上5600X和3070足够。

进风口的海韵标,SFX-L相对于SFX最大的好处是使用12CM风扇,相对于8CM9CM风扇具有更好的风量和噪音控制。海韵SGX650风扇启停内部根据温控和功耗自动控制,内部空间小没有设计启停按钮,最大能到50%功耗停转进风口的海韵标,SFX-L相对于SFX最大的好处是使用12CM风扇,相对于8CM9CM风扇具有更好的风量和噪音控制。海韵SGX650风扇启停内部根据温控和功耗自动控制,内部空间小没有设计启停按钮,最大能到50%功耗停转

电源铭牌,单路12V最大648W,5V+3.3V最大100W(HDD在ITX中应该不需要考虑这个功耗吧?除非拿来当NAS电源)电源铭牌,单路12V最大648W,5V+3.3V最大100W(HDD在ITX中应该不需要考虑这个功耗吧?除非拿来当NAS电源)

电源一侧的镂空辅助通风散热设计(另一边没有五条镂空)电源一侧的镂空辅助通风散热设计(另一边没有五条镂空)

全模组接口设计,海韵接口定义全系通用。部分小朋友可能还会因一个小小的因素再次选择海韵或者海韵同定义的全模组电源(华硕、追风者等),那就是舍不得原来那套高昂的定制线全模组接口设计,海韵接口定义全系通用。部分小朋友可能还会因一个小小的因素再次选择海韵或者海韵同定义的全模组电源(华硕、追风者等),那就是舍不得原来那套高昂的定制线

出风口只有一个电源开关,SFX-L内部空间小,负载高时必须要保证通风顺畅出风口只有一个电源开关,SFX-L内部空间小,负载高时必须要保证通风顺畅

SGX-650配件一览,附带有SFX-ATX转接支架SGX-650配件一览,附带有SFX-ATX转接支架

猫头鹰U9S

火鸟波特星散热支持125mm高度散热器或者120AIO一体水冷。5600X对温度敏感,但是120AIO没有特别强的,所以选择了正好125mm高度的猫头鹰U9S。如果能支持130mm高度的话就好了有利民银箭130PLUS火鸟波特星散热支持125mm高度散热器或者120AIO一体水冷。5600X对温度敏感,但是120AIO没有特别强的,所以选择了正好125mm高度的猫头鹰U9S。如果能支持130mm高度的话就好了有利民银箭130PLUS

如果U9S是12CM风扇那会好很多,B站看过一则散热器测评U9S的散热器还是很给力的只是9CM散热限制其发挥如果U9S是12CM风扇那会好很多,B站看过一则散热器测评U9S的散热器还是很给力的只是9CM散热限制其发挥

装机

装机这里ITX比较简单,只是在本次装机中显卡安装位需要将机箱此处的挡板稍微掰了一下装机这里ITX比较简单,只是在本次装机中显卡安装位需要将机箱此处的挡板稍微掰了一下

将内层的配件全部装好,波特星内部电源位前面还可支持2个3.5HDD和1个2.5HDD将内层的配件全部装好,波特星内部电源位前面还可支持2个3.5HDD和1个2.5HDD

内层装好之后将前置线插好,再将内层套入滑轨滑入内部即可,电源位旁边的两颗手拧螺丝需要固定防止划出内层装好之后将前置线插好,再将内层套入滑轨滑入内部即可,电源位旁边的两颗手拧螺丝需要固定防止划出

整机测试

5600X默认B550I的PBO测试单核652多核46255600X默认B550I的PBO测试单核652多核4625

CineBench R15单核264多核1754CineBench R15单核264多核1754

CineBench R20单核623多核3971CineBench R20单核623多核3971

CineBench R23单核1591多核10155CineBench R23单核1591多核10155

AIDA64 MemoryBenchmarkAIDA64 MemoryBenchmark

PCMARK10 PCMARK10

CrystalDiskMark8CrystalDiskMark8

X264 FHD BENCHMARKX264 FHD BENCHMARK

FPU烤机CPU最高73度FPU烤机CPU最高73度

GPU-Z信息GPU-Z信息

甜甜圈烤机最高78度,对于3070在波特星中烤机温度尚可,游戏中不是全满负载问题不大,到了夏天可使用滑轨半拉开模式甜甜圈烤机最高78度,对于3070在波特星中烤机温度尚可,游戏中不是全满负载问题不大,到了夏天可使用滑轨半拉开模式

GPGPU测试GPGPU测试

3DMARK TIMESPY EXTREME 6037分3DMARK TIMESPY EXTREME 6037分

3DMARK TIMESPY 12340分3DMARK TIMESPY 12340分

3DMARK PORT ROYAL 8145分3DMARK PORT ROYAL 8145分

3DMARK FIRE STRIKE ULTRA 8645分3DMARK FIRE STRIKE ULTRA 8645分

3DMARK FIRE STRIKE EXTREME 15915分3DMARK FIRE STRIKE EXTREME 15915分

3DMARK FIRE STRIKE 27982分3DMARK FIRE STRIKE 27982分

半抽模式半抽模式

此次装机分享到这就结束了

全文完
