ITX主机也可以不太小，11代酷睿攒PC，再测下Re-Size BAR

创作立场声明：本熊为一个数码产品和硬件产品的爱好者，非专业人士，若文中出现错误，请您指出，但也请您理解，同时欢迎探讨交流。

500系列主板和11代CPU还是来了，虽然CPU的制程还是14nm，确实有点难看，但如果是新装机用户，当然还是买新不买旧。

这次攒了一台ITX主机，大概25L的体积确实不算小，不过可以安装360冷排，又长又宽的显卡，以及ATX电源也算有得有失，如果追求更高的性能，并且不在乎ITX主机大一些，可以参考下这套方案。

主机配置

CPU：英特尔（intel）11代酷睿i7 11700

主板：华擎（ASRock）Z590 Phantom Gaming-ITX/TB4

内存：金士顿 (Kingston) Predator掠食者系列 DDR4 3600 32GB(16G×2)套装

SSD：西部数据（Western Digital）WD BLACK SN750 1TB

金士顿(Kingston) NV1系列 500GB

显卡：索泰(ZOTAC) RTX3080X-GAMING OC

散热：美商海盗船 (USCORSAIR) H150i 精英版 360水冷CPU散热器

电源：海韵 (SEASONIC)FOCUS GX1000 1000W电源

机箱：乔家一物( JONSPLUS ) i100 Pro ITX机箱

硬件介绍

▼

主板以及CPU

▼

Z590 PG ITX属于“幻影”系列主板。IO保护罩上有PG和Z590的标识，SSD散热片上有ASROCK的logo,PCB上并没用做彩绘装饰，毕竟ITX主板PCB太小，基本都布满了各类电器元件。

▼

相较于上代Z490，放弃了扩展卡设计，第一个M.2接口老老实实地在芯片组上方，散热片厚度也比较常规，也不会和散热器发生冲突；PCIe插槽有金属装甲，防止过重显卡带来的损坏。

▼

1个前置USB3.0 Gen1 Type A接口，3个sata接口和一个终于出现的USB 3.2 Gen2X2 TypeC前置接口（上代Z490没有TypeC前置接口）。

▼

内存采用一相供电， Mosfet为Sinopower SM3331（最大40A）；这一侧还有1个4pin-12v的RGB接针，1个前置USB3.0 Gen1 Type A接口，3个sata接口和一个终于出现的USB 3.2 Gen2X2 TypeC前置接口（上代Z490没有TypeC前置接口）。

▼

IO的保护罩为金属装甲，通过热管连接顶部散热器，里面还有一个小风扇提供主动散热；

▼

受ITX版型所限，采用了单8PIN的CPU供电，另外顶部还有1个3pin-5v的RGB接针和3个4pin的风扇接口。

▼

一体化I/O挡板，USB接口包括：5个 USB 3.2 Gen2 Type-A (10 Gb/s)， Type-C接口的40Gbps雷电4，也可用于视频输出；视频接口包括一个DP1.4和一个HDMI2.0；音频接口有1个光纤和5个3.5mm；另外还有1 个 2.5G RJ45网口，以及1 个 CLR CMOS按钮和wifi的天线接口。此外可以看挡板中部有很多开口，用于内部风扇的进风。

▼

IO部分的芯片支持：

（1）有线网卡为Killer E3100G，基于i225-V芯片优化（WiFi6 E网卡是Killer AX1675x，基于AX210优化）。

（2）雷电4接口采用了Intel的JHL8340主控。

（3）CYPD6227-96BZXI用来提供完整的PD供电支持与USB-C控制。

（4）3532GABB应该是用于视频信号输出或转换。

（5）P13EQX是桥接芯片,来增益USB 3.1数据信号。

▼

取下SSD散热片，可以看到一个M.2接口，直连于CPU，用11代i5~i9CPU可支持PCIe Gen4x4，只支持PCIe以及2280规格的SSD。另外可以看到底下还有个散热片，为芯片组散热。

▼

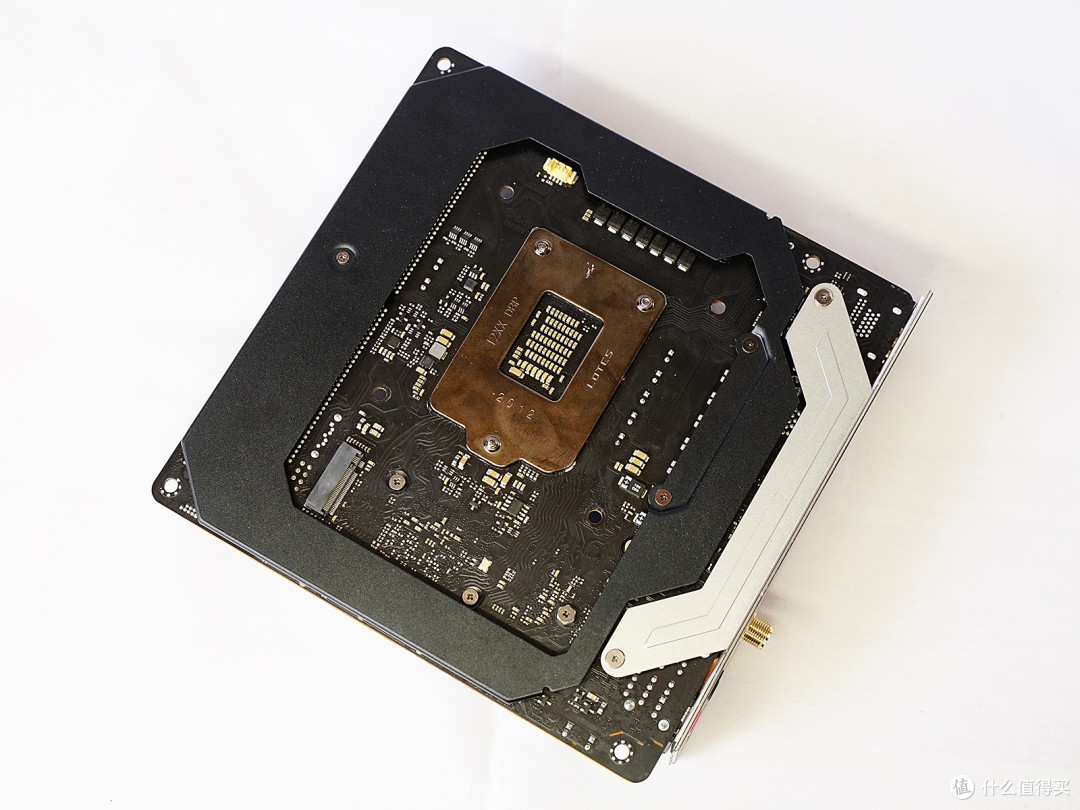

相比上代Z490增加了金属的背板，背面有1个M.2接口，由芯片组提供，支持PCIe Gen3 x4，可支持SATA和PCIe的SSD，规格上还是只能2280。另外背面还有很多SP-CAP（聚合物）电容和3颗RGB灯珠。

▼

供电结构：供电PWM主控采用了ISL69269，最高支持12相三路输；VCORE为8相核心供电，采用了ISL69390的DrMOS，最高支持90A，理论上将会提供560A的电流；VGT即核显供电，规格稍降，采用了 ISL992260的DrMOS，最高支持60A，但毕竟有2相，还是比较充裕的；VCCCSA为一相供电，采用了和VGT相同的DrMOS；所有的500系列主板VCCIO都是两相供电，所以组成了8+2+1+2（VCORE,VGT,VCCSA,VCCIO）的供电结构，比上代6相核心供电强了不少

▼

CPU选择不带k的i7 11700，毕竟这代的发热情况不容小觑。

内存

金士顿(Kingston)32GB(16G×2)套装DDR43600台式机内存条骇客神条Predator掠食者系列1599元京东去购买

▼

Predator掠食者是HyperX定位最高的系列，这次选择了32GB（2x16GB）的大容量套装产品，毕竟ITX主板只有2个内存卡槽。

▼

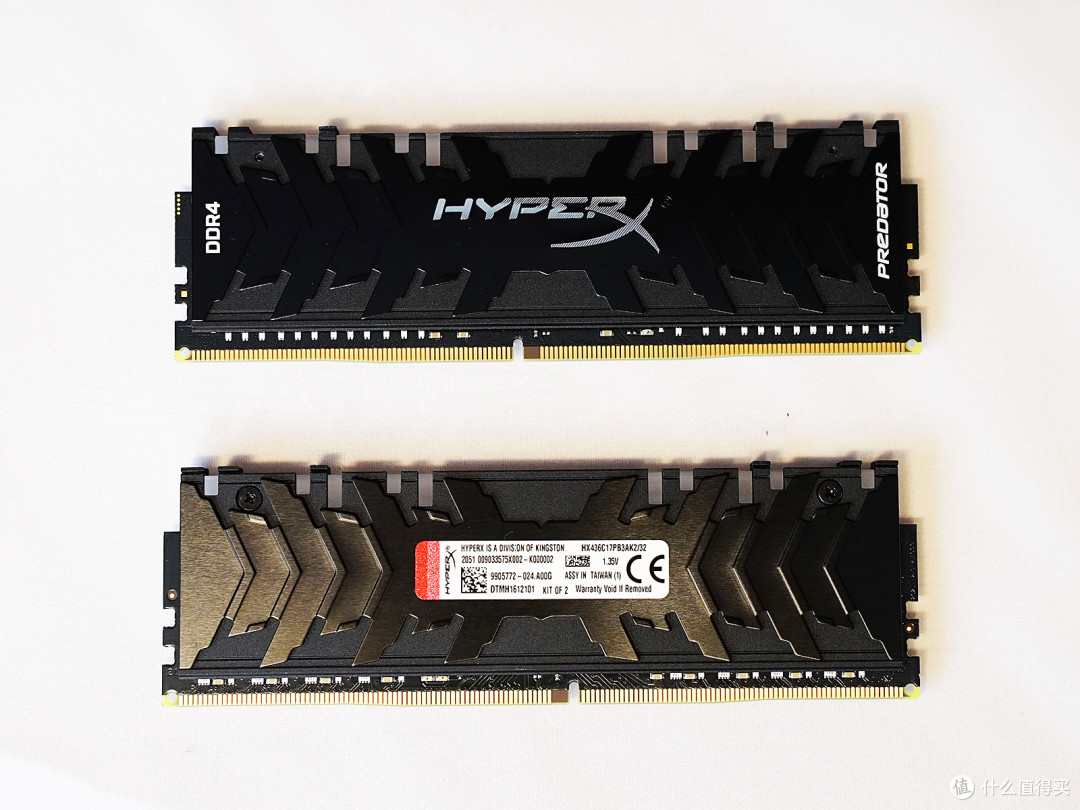

这款内存型号为HX436C17PB3AK2/32，有2个XMP内存配置文件，分别是3600MHz, 17-19-19和3000MHz, 15-17-17, 电压都是1.35V。采用Hynix 8Gb MFR颗粒，单条双面16颗共16GB的容量。

▼

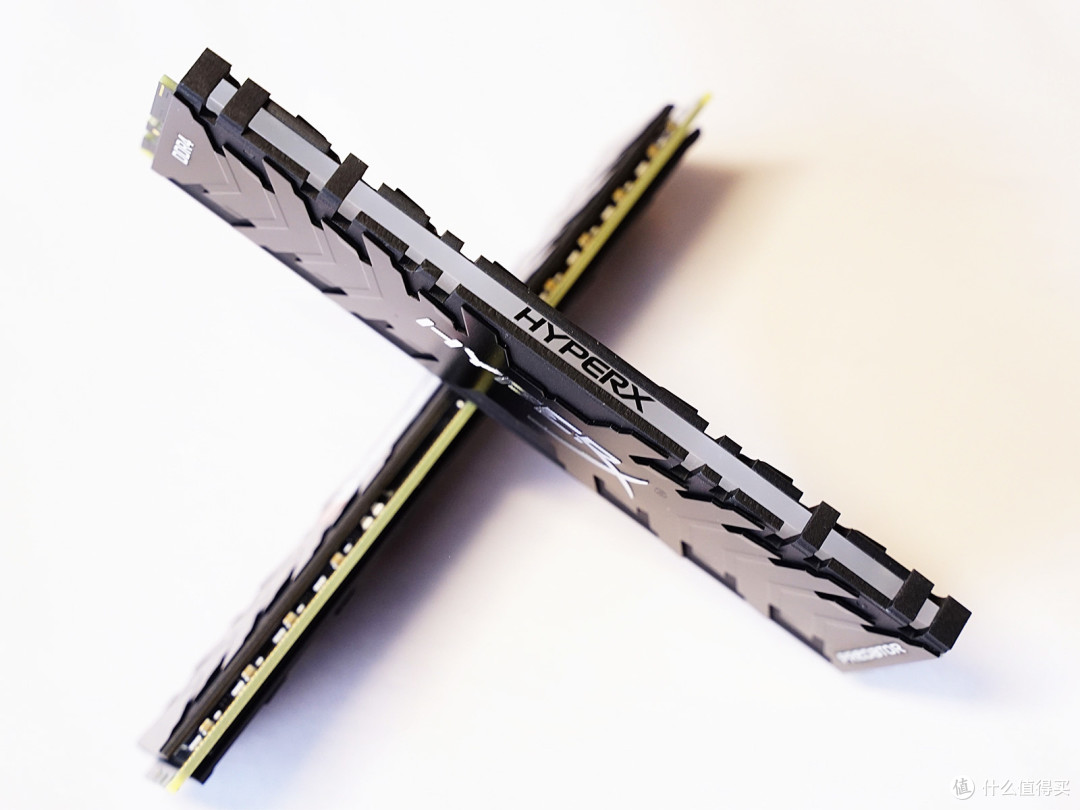

马甲为铝合金材质，采用了多层式的复杂设计，比较厚实，提供了更好的散热保障。

▼

突出部分为拉丝铝工艺，中间的HyperX采用金属压纹的处理，质感不错，马甲其它部分则采用了磨砂工艺。

▼

马甲边缘还有Predator的标识。

▼

顶部有乳白色的灯条，中间有HyperX的LOGO，并且还有专利红外同步技术，即使没有主板RGB软件调节也能保持多条内存的灯光同步

▼

马甲的高度为42.2mm，虽然不算非常高，但安装较大风冷散热器时，还是需要注意兼容性。

SSD

NV1系列是金士顿推出的全新入门级产品，采用PCIe 3.0 x4接口和NVMe 1.3协议，提供500GB、1TB和2TB三种容量选项。1TB和2TB都是QLC 颗粒，而入手的500GB是TLC颗粒的，官方给出这款SSD顺序读取速度为 2100MB/s，顺序写入 1700MB/s，官方提供 3 年有限保固。

金士顿(Kingston)500GBSSD固态硬盘M.2接口(NVMe协议)NV1系列399元京东去购买

▼

包装方面有点寒酸，连个盒子都没有，而是类似USB产品的包装。

▼

产品尺寸为80mm×22mm×2.1mm，即常规的2280，写入时最大功耗 3.3W。

▼

单面颗粒，背面是光秃秃的蓝色PCB。

▼

主控为群联PS5013-E13，闪存颗粒打上了金士顿标，经过软件反查是东芝96层TLC颗粒，无缓存，不过支持HMB技术，即主机内存缓冲技术，借助主机内存的高速读写使没有DRAM闪存的SSD能够发挥出跟自带DRAM闪存的SSD差不多的性能。

显卡

▼

显卡为索泰RTX3080X-GAMING OC，外观配色方面非常活泼，连包装都是花花绿绿的，背面有显卡外观渲染图和特点介绍。

▼

显卡长度为311ｍm，有3个90mm风扇，配色采用了粉色和蓝色的撞色设计，同时表面采用了水披覆工艺，颜色显得更加鲜艳，触感也有点类肤的意思。

▼

风扇采用仿生结构设计，据说可以增大风压并在一定程度上降低运行噪音，索泰称它为盾鳞风扇。

▼

显卡的厚度为61ｍｍ，厚度已经接近3个插槽了。

▼

显卡侧面有GEFORCE RTX字样和ZOTAC LOGO是有RGB灯效的，采用双8Pin供电接口。

▼

中间ZOTAC LOGO是有RGB灯效的，也是该显卡上唯一的RGB元素。

▼

背面有金属背板，配色也是撞色设计，中间的显卡核心部分有镂空设计，避免核心温度因为背板阻挡而堆积。

▼

前端有5根镀镍热管贯穿而出，其实内部还有额外的热管，另外散热鳍片还有8个开孔设计，促进热量快速排出。

▼

显示输出接口为3个DP 1.4a和1个HDMI2.1接口。

▼

拆解下显卡，可以看到一共为7条热管，其中2根热管成U型返回到核心部分；X-GAMING OC定位并非顶级，但也采用了16相供电，每一相由2颗固态电容，一个安森美DrMOS以及一个电感组成；核心为GA102-200-KD-A1，显存是美光的GDDR6X，一共有10颗，单颗容量1GB，总容量10GB。

散热器

美商海盗船(USCORSAIR)H150i精英版水冷CPU散热器360冷排RGB灯光1699元京东去购买

▼

H150i 精英版支持INTEL平台的LGA2066，INTEL LGA1200和INTEL1151X，AMD平台的AM4，FM2＋，设置TR4，sTRX4都支持，基本做到了全覆盖。

▼

H150i 采用的是CoolIT的方案，冷排左右各有一个海盗船的金属LOGO。

▼

冷排上有13条水流道。

▼

鳍片的做工非常完美。

▼

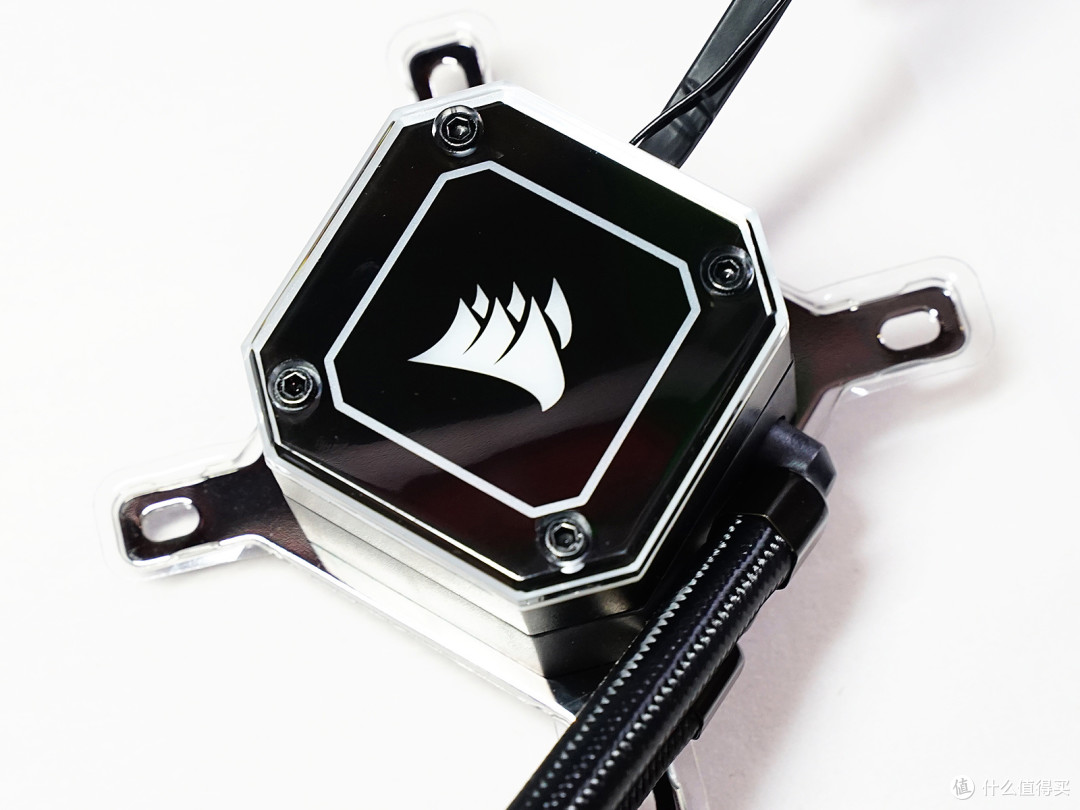

冷头的形状棱角分明，表面的两圈以及中间的LOGO都是有RGB光效的，一共有33颗可单独调节的灯珠。

▼

加水口被放置在冷头侧面；两个水管与冷头的连接部分做了特殊的加固结构；底部采用了纯铜散热座，应该是铣平工艺处理，没有到达镜面效果，中间预装散热硅脂，无需另外涂抹，内部一共有128条微水道；接线部分，有一个单线3pin的用于测速，另一个多pin的RGB接线来连接控制器。

▼

风扇是ML120 Pro磁悬浮风扇，扇叶为白色半透明，内部有8颗RGB可寻址LED灯。

▼

风扇转速为400-2400RPM，最大风量为CFM，官方给出噪音值为10-36dBA，供电规格为12v，0.225A；供电为4pin，支持PWM，RGB接口是特殊的4pin，只支持海盗船自家的RGB系统。

▼

扣具是全金属材质的，另还有一个白色的冷头顶盖可以替换原配黑色的，不过这款散热器也有白色版本；另外附件中还有一个iCUE commander core控制器，可控制6个PWM风扇和6个iCUE LED设备,以及冷头的RGB光效，SATA供电，将控制器通过USB接口插入主板后可以使用iCUE软件来进行风扇转速和RGB灯效的调节。

电源

RTX3080的峰值功耗还是蛮大，所以选择了1000w的海韵FOCUSGX电源，10年质保可以当传家宝了！

海韵(SEASONIC)FOCUSGX10001000W电源金牌全模/十年质保/全日系电容/14cm小身形/第3代静音风扇启停999元京东去购买

▼

外包装黑金配色，附件有线材包、电源线、扎带、螺丝、开机检测器、说明书，以及一张STEAM充值抽奖卡。

▼

虽然电源为1000w，但机身长度只有14cm，兼容性更加出色。

▼

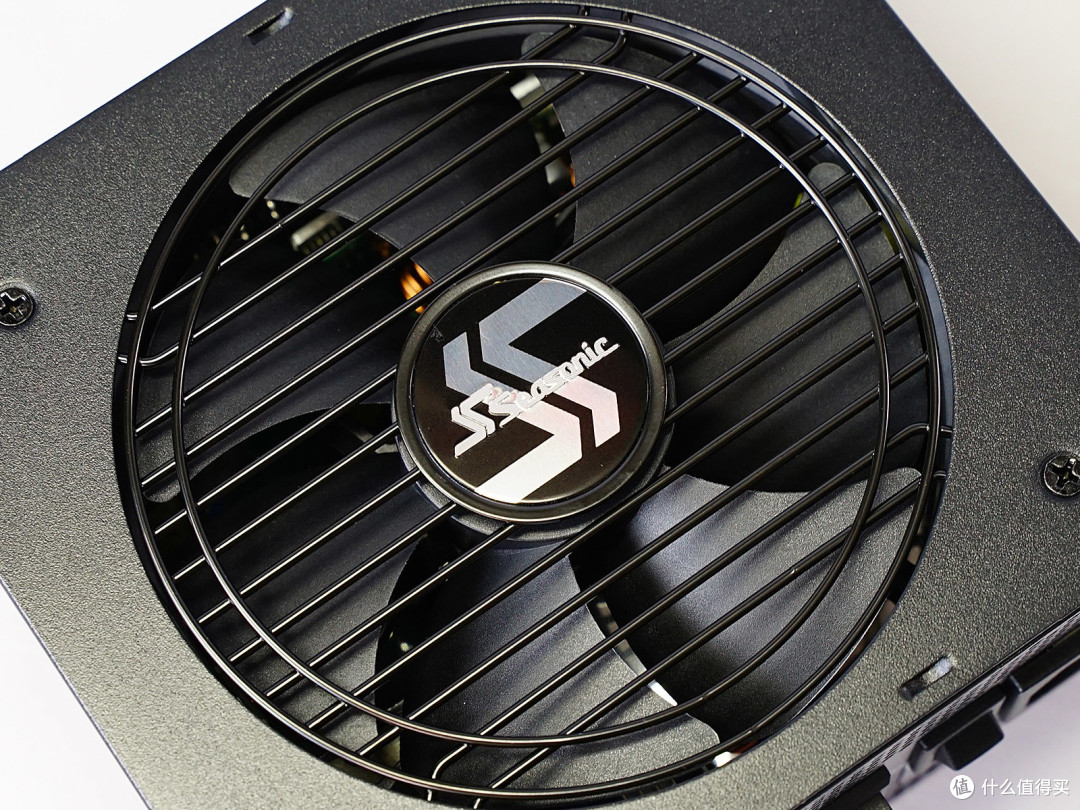

散热风扇采用的12cm的FDB静音风扇。

▼

电源全模组接口设计，内部PCB为freeCable无导线设计。

▼

电源侧面有海韵Logo以及FOCUS字样。

▼

电源出风口有Hybrid Silent fan control按键，开机后可以在不到40%负载时让风扇不会启动。

▼

电源另有一面有铭牌。

▼

铭牌标注了该电源为80PLUS金牌标准认证，实际最高效率达到了92%，单路12V输出电流83A，功率996瓦，基本占满了1000w的额定功率。

▼

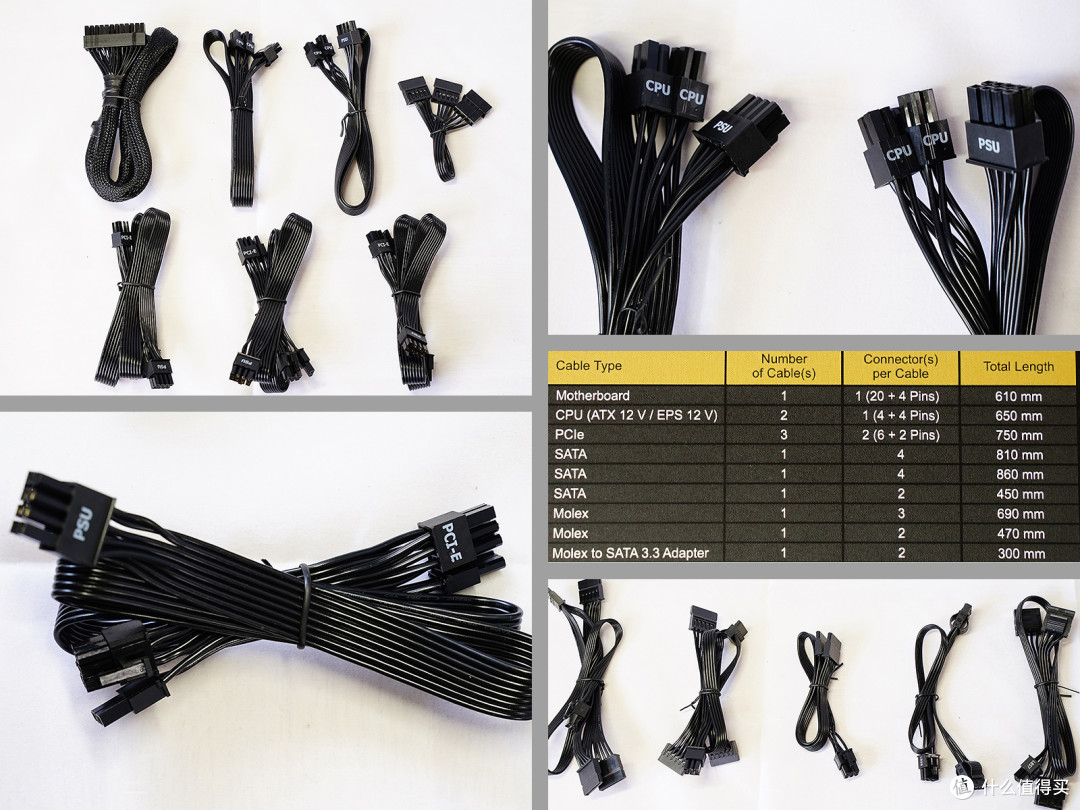

包装上介绍所有线材的类型和长度，24pin线有蛇皮网包裹，其它线材都是扁线设计。

机箱

机箱当然要选一款可以装下360水冷的ITX机箱。

乔家一物JONSPLUSi100Pro全铝外壳ITX机箱支持360水冷849元天猫精选去购买

▼

194mm宽X434.8mm深X306.8mm高，这种尺寸对于一款ITX机箱来说确实有点大。不过它可以兼容360/280的冷排和ATX电源，也只能忍受它的体积了。两侧透玻璃都是深色的，前面板是铝材，顶部和底部有可拆卸的防尘网。IO部分有一个开关键，1个USB 3.0 type A以及一个type C,以及2个音频接口。

▼

顶部的防尘盖板采用了磁吸固定，不过再拆卸侧板还得需要拆卸螺丝，稍稍麻烦。

▼

i 100 Pro兼容166MM高的风冷散热器以及373mm长的显卡。

▼

i 100 Pro有两种安装方式，默认安装为A4结构，即双仓布局，一侧安装主板和电源，一侧安装显卡。前面还可以安装一块3.5寸硬盘（兼容2.5寸硬盘），另外在显卡侧还有一个能安装2个2.5寸硬盘的架子。

装机过程

▼

之前的一块SN750 1TB作为系统盘放到主板正面，NV1 500GB放到背面作为仓库盘。

▼

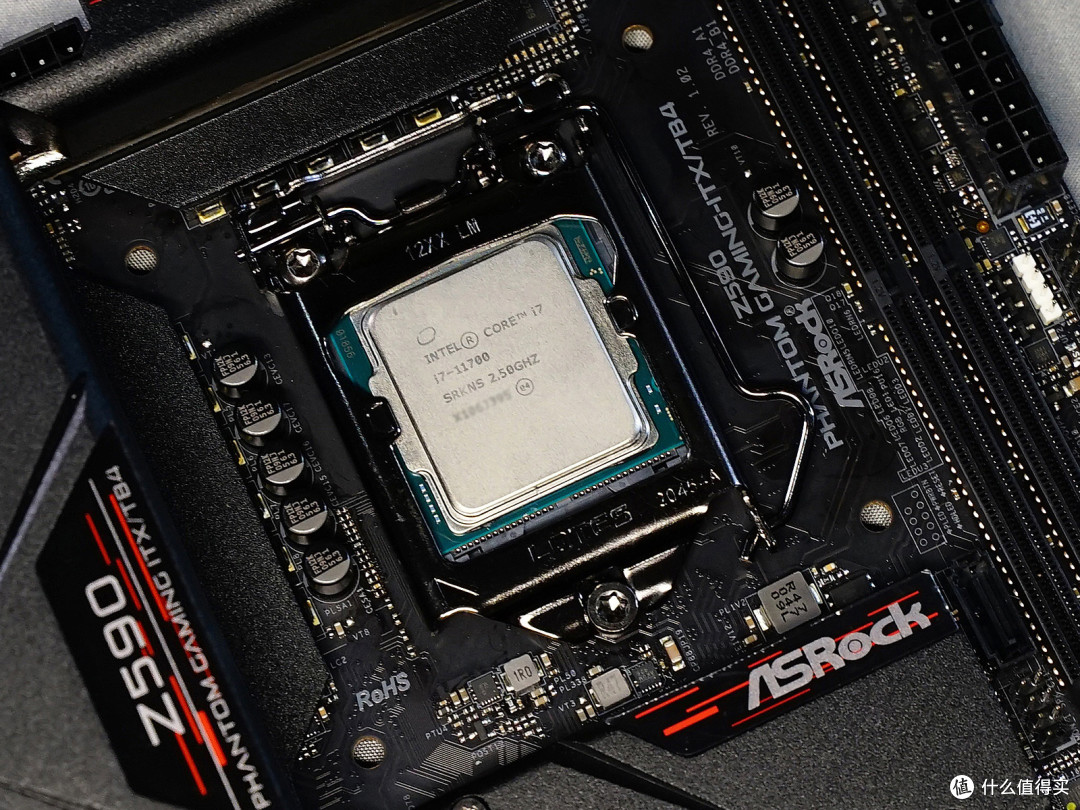

CPU，内存，SSD与主板合体成功。

▼

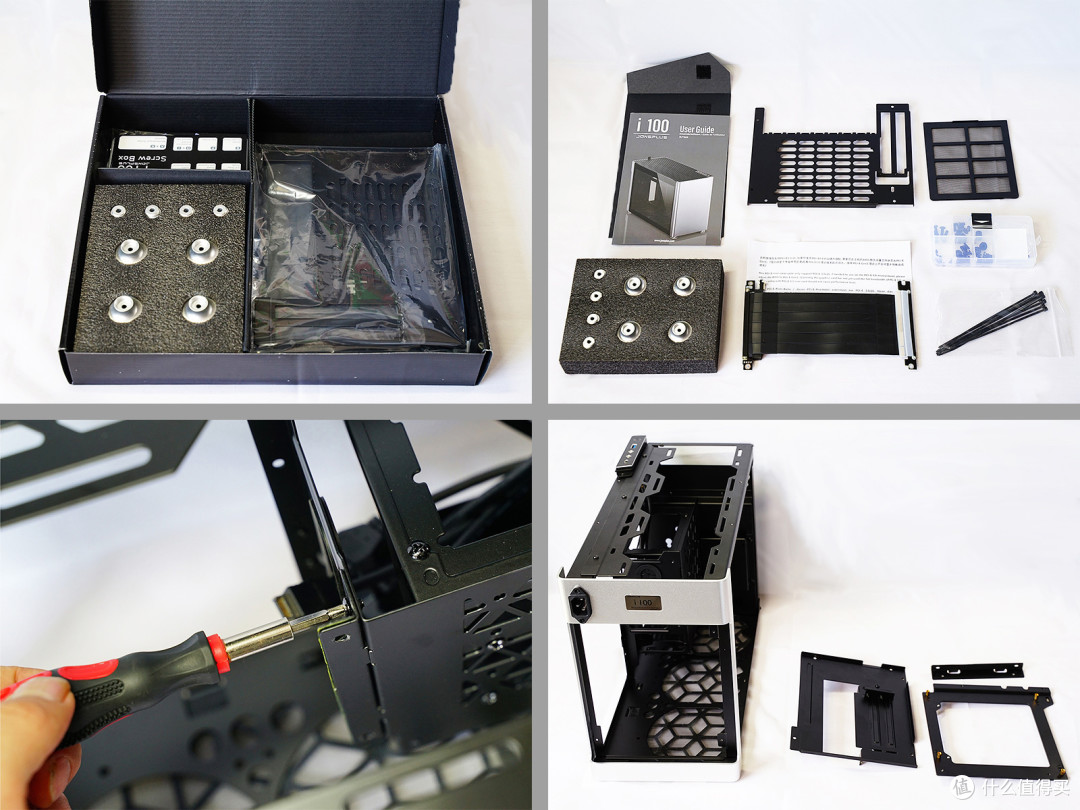

i 100 Pro有一个很大的配件盒，里面有说明书，脚垫，Pcie 延长线，各种安装螺丝，以及第二种单仓布局（直插式）的配件。

由于11代已经可以支持PCIE 4.0了，但自带延长线最高只能支持到PCIE 3.0，所以起初打算采用直插式的安装方式，需要先拆下机箱后板和主板支撑板。

▼

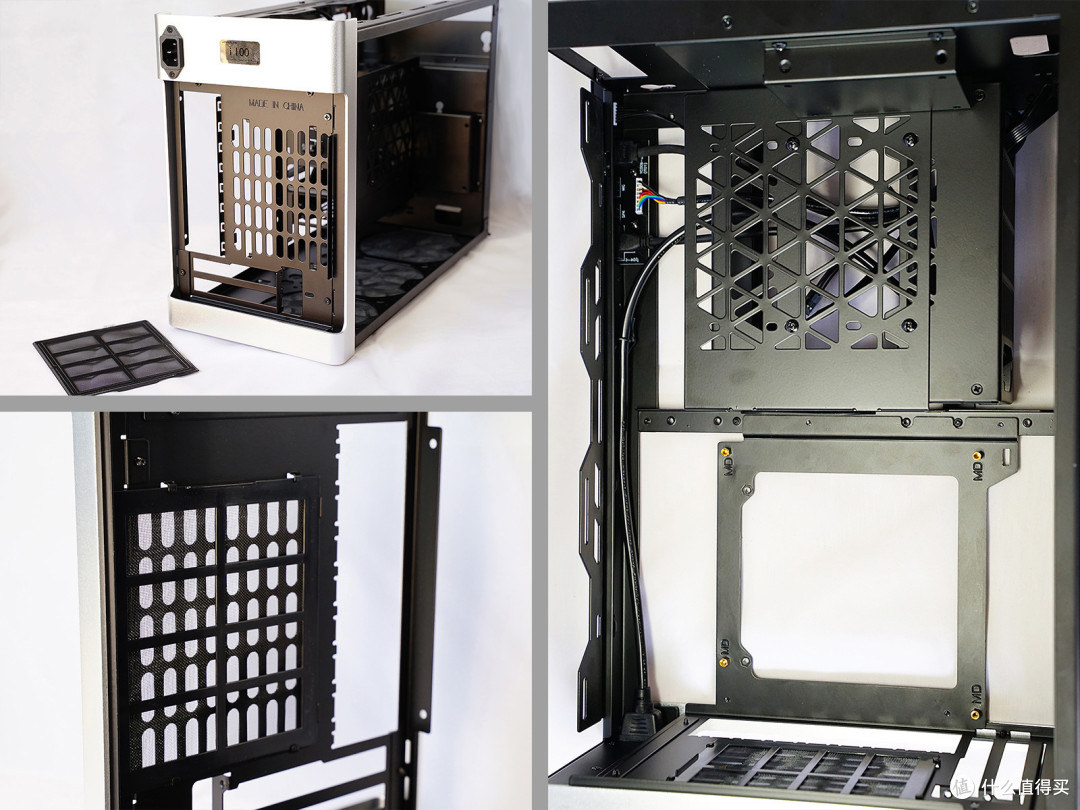

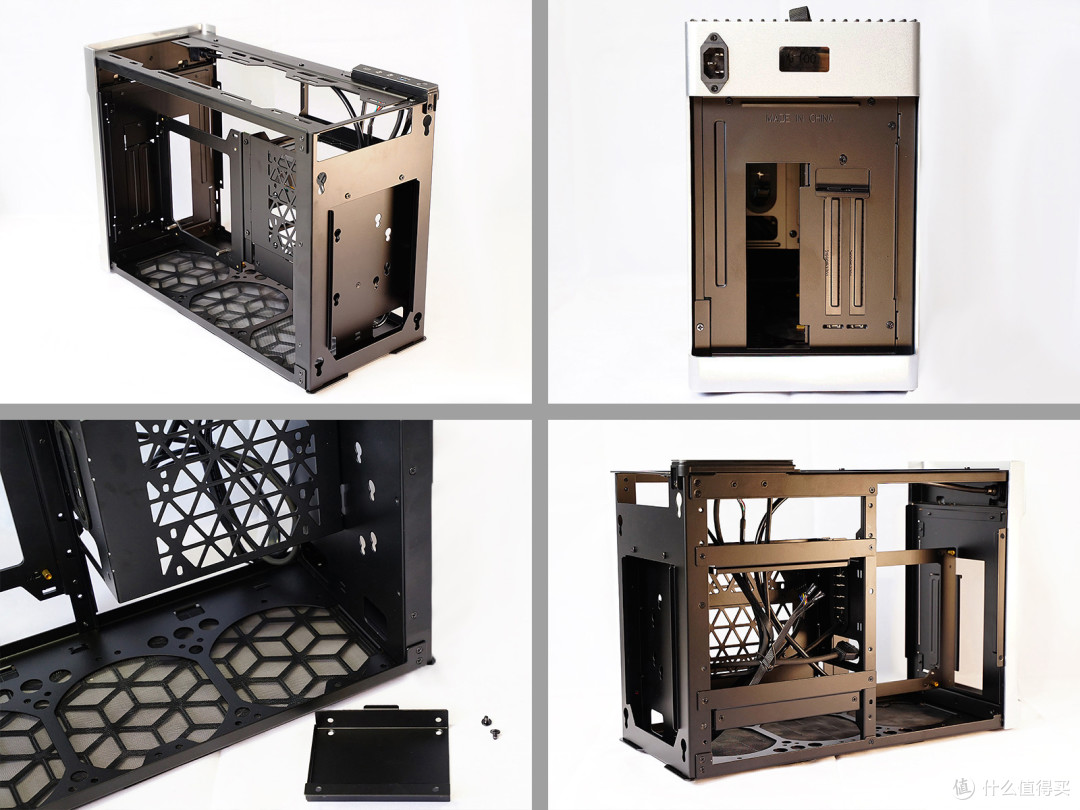

安装好直插式的机箱后板，此后板有大量的通风口设计，还配备了一个防尘网；然后将主板支撑板旋转方向安装在靠近侧板的位置。

▼

i 100 Pro能兼容ATX与SFX电源（含SFX-L），电源仓位也可根据所选电源长度与顶部水冷厚度进行灵活的上下调节。电源架带ATX转SFX转换板，上面的架子用于固定电源，下面的架子大概是用于理线（只有左右2个开口，也可以不安装）。

▼

机箱顶部一侧有一个冷排安装架，需要先安装到冷排上，然后把水冷的主板扣具先安装好就可以安装一体水冷了。

▼

安装好主板，水冷，电源后发现i 100 Pro虽然能兼容ATX电源，不过如果再安装长显卡，就会和电源的模组端口和线材发生冲突。安装的FOCUSGX是一个只有14cm长的电源，所以如果选择直插式的安装方式还是得选择SFX或SFX-L电源。

▼

最后不得不重新返回到双仓布局的A4结构，这种方式即使安装超过14cm长的电源也没有问题（但可能安装不了底部风扇了）。

▼

A4结构安装水冷头，水管刚刚够长，接口只能放在顶部，这样就得调整下LOGO的方向，使用配件中的六角扳手拆下后转换顶部盖板的方向就行。

▼

A4结构顶部安装3把风扇后形成比较好的垂直风道；把H150i 精英版的控制器放到了前面装硬盘的地方，不过这样和主板连接的USB线也只能斜着走线了；i 100 Pro在硬件安装上并没有十分紧凑，可以看到主板背面的SSD和延长还有一定空间，放薄的SSD散热片应该是没问题的。

▼

脚垫分成两层设计，单层和双层分别高度为14.5mm和20mm，可以自由选择。

▼

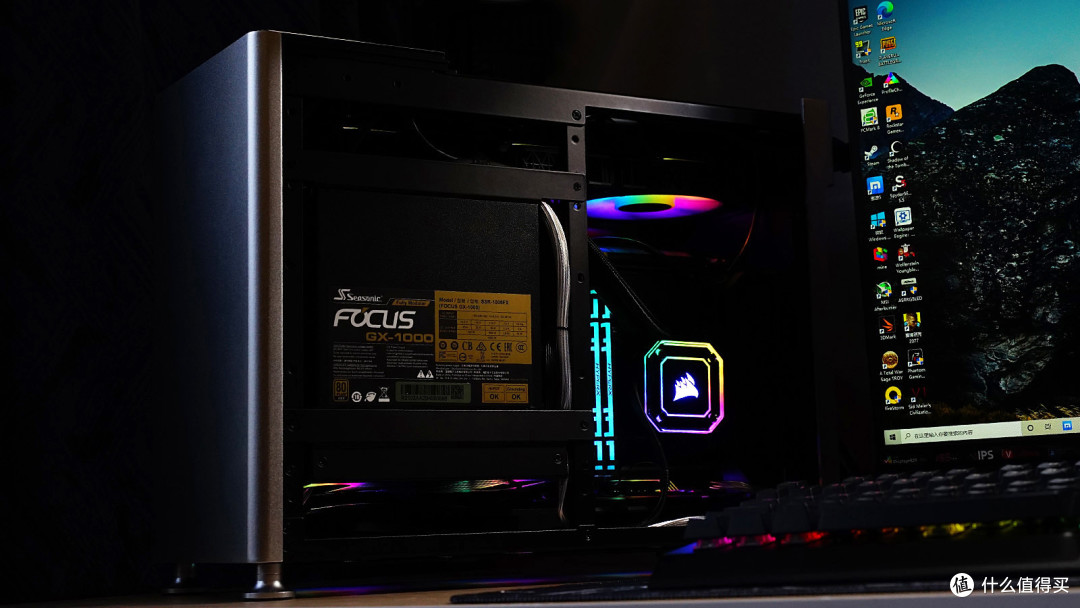

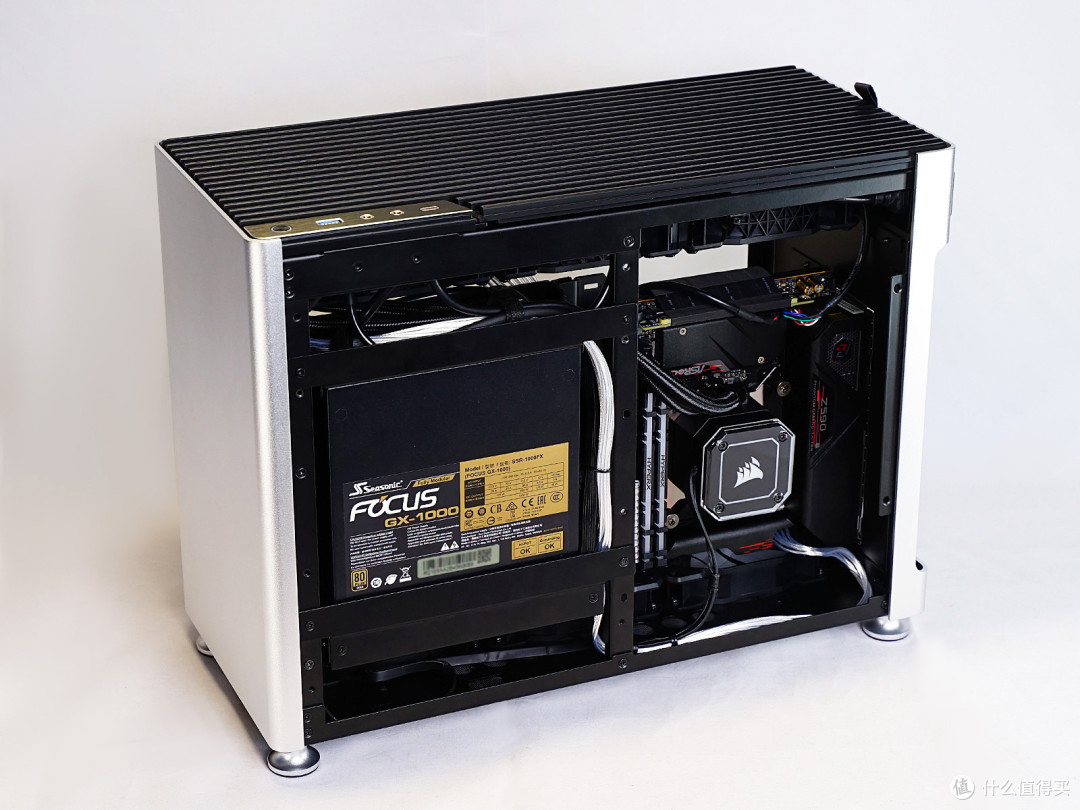

主板一侧安装完成。

▼

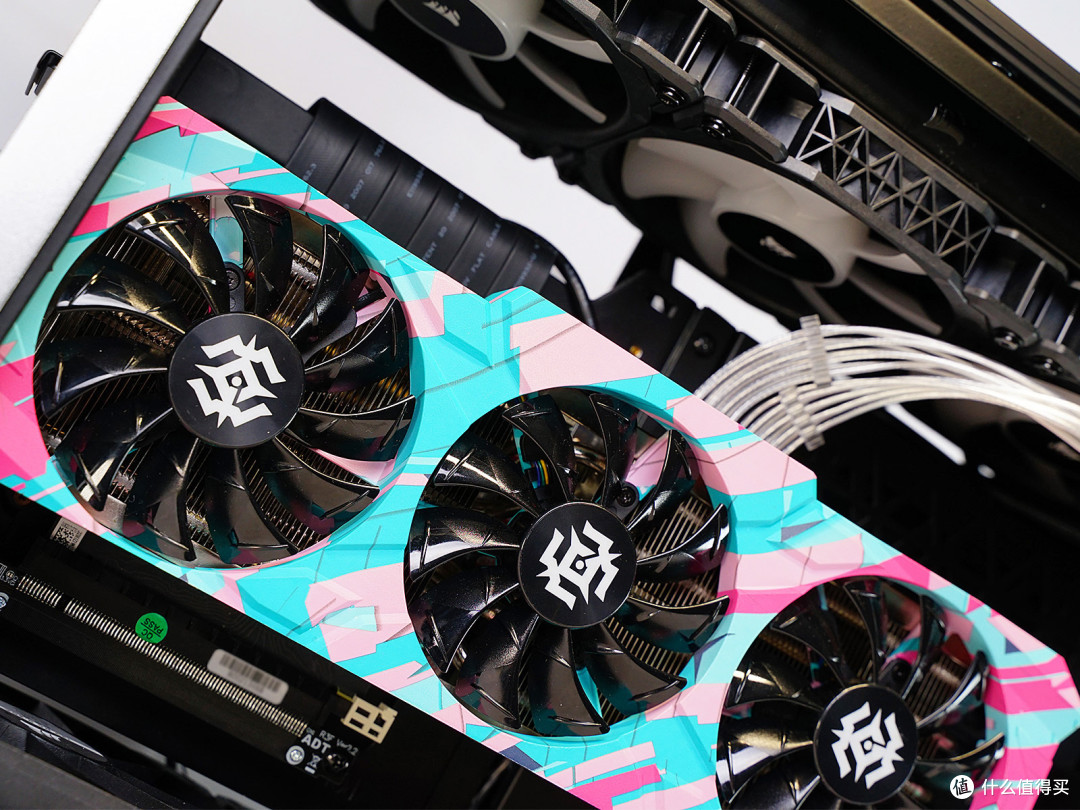

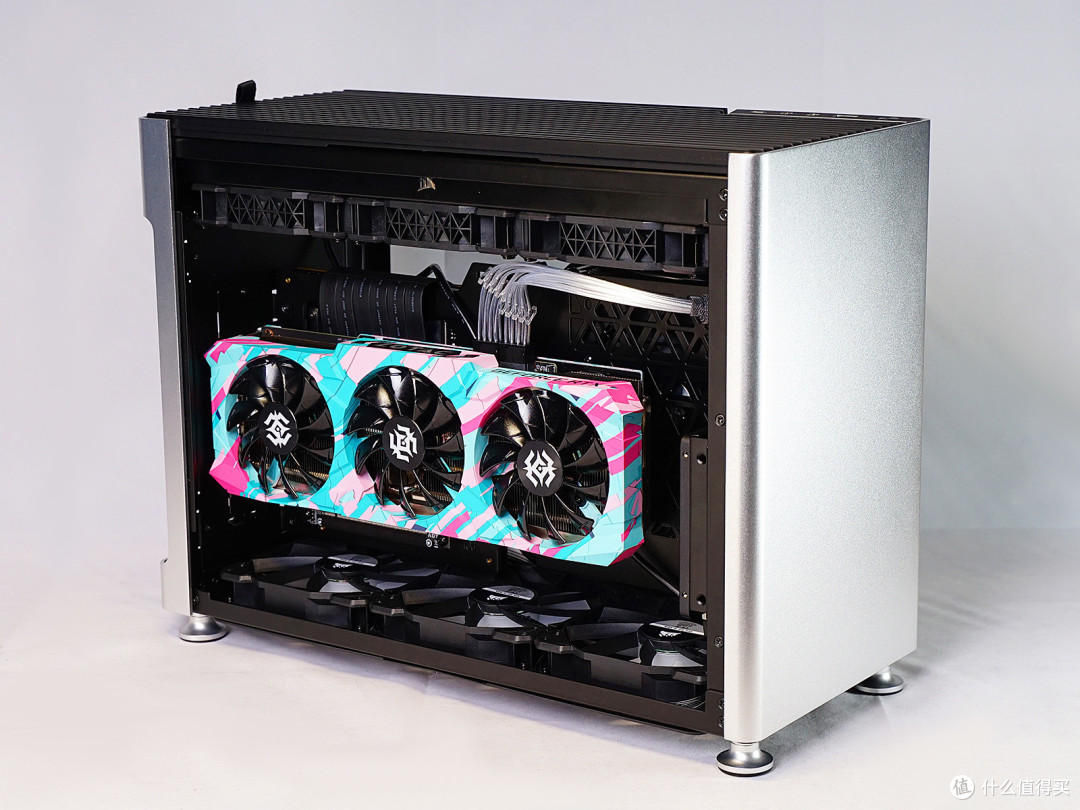

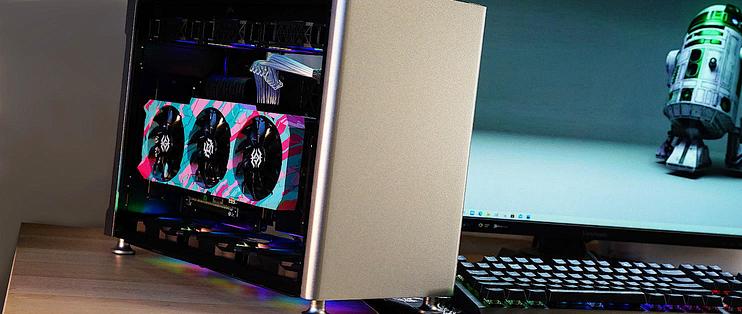

显卡一侧安装完成。

RGB

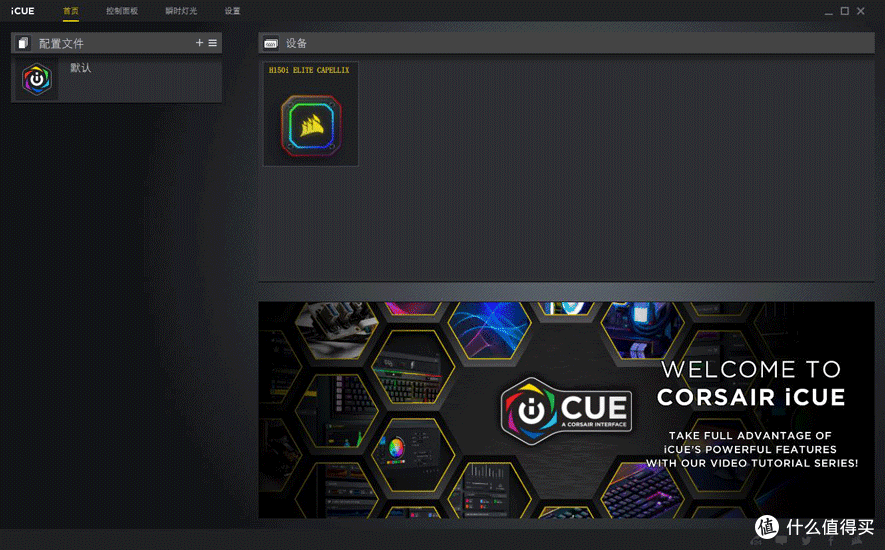

▼H150i 精英版有的独立RGB系统，如果有其它海盗船的硬件可以形成更好的联动。安装iCUE软件，识别出各种风扇型后，可以选择不同的预设灯效，并可以调节每一颗风扇的光效，甚至可以调节单独灯珠的光效。

风扇的转速设置也被集成在iCUE软件中，有静音模式，均衡模式，性能模式以及0噪音模式的预设，也可以在图形界面中进行转速曲线设定。同样也可以单独为水泵和每一个风扇做出设定。另外主页中可以看到水温，CPU核心温度则要到控制面板中去查看。

▼

H150i 精英版冷头和Predator内存的光效。

▼

RTX3080X-GAMING OC的RGB光效只有侧面的LOGO部位

▼

海盗船风扇的光效。

性能测试

CPU性能

▼

CPU、主板以及内存信息。

▼

i5-11700处理器为6核心12线程设计，16MB三级缓存，基础频率2.5GHz，最高睿频4.9GHz（单核），全核频率为4.4GHz。还是14nm的工艺，TDP为65W 。做了一常规的跑分，单核性能提高明显，整体性能基本和5GHz的10700k相近甚至更高。

▼

intel 11代CPU增加了AVX512指令集，不过也使得烤机的功耗上升不少。

▼

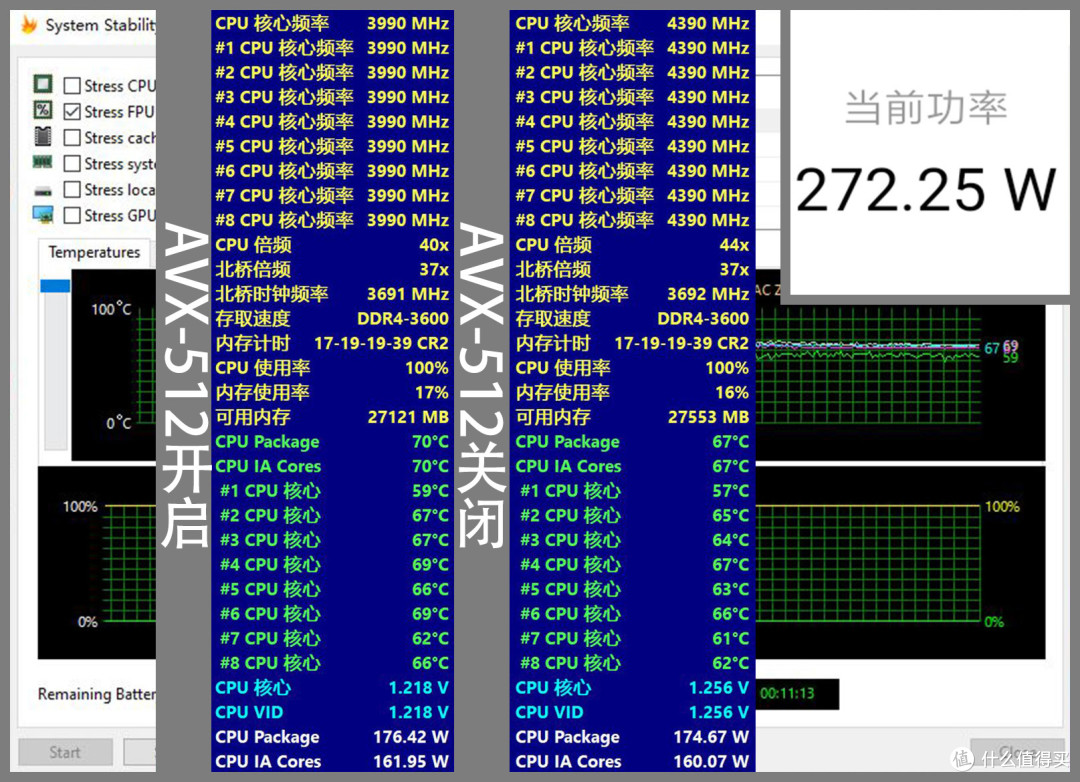

默认状态下AVX512是开启的，此时测试单独FPU烤鸡，CPU的频率只能达到4.0GHz，10分钟后8核心平均温度为65.6℃；AVX512关闭后，CPU的频率可以达到4.4GHz，10分钟后8核心平均温度为63.1℃。关闭AVX512后由于频率提高导致两种情况下的烤机功耗差不多，AIDA64显示CPU Package的功耗为170~180w，使用小米智能插座测得整机输入功耗为260~270w。制程不进步，功耗确实难以有好的表现。

测试时环境温度为~24℃

内存性能

▼

11 代处理器的内存控制器也变为 Gear（齿轮）工作模式。BIOS 设定中含有Gear1 Mode 和Gear2 Mode。Gear 1 工作模式为内存控制器和内存同步工作，比例为1:1，理论上较低的内存频率下，使用Gear 1应该可以提供更好的性能，延迟最低；Gear 2 模式是内存控制器和内存异步工作，比例为 2:1，此模式通过减少一半的内存倍频的方式降低内存控制器的频率，好让内存不受内存控制器的限制更加容易超频，试了一下在Gear 1下超频内存确实非常复杂，得有空好好学习下，再来玩内存超频。

▼

这款Z590 PG-ITX主板早期的bios仅能让带K的处理器同时兼容100MHz和133MHz的内存基频，使得这款非K的11700仅能兼容 133MHz，再结合Gear的限制，选择 3600MHz的XMP存档实际只能运行在3466MHz。不过bios升级到1.3版本后就可以支持到3600MHz，虽然从CR1变成了CR2，不过内存延迟却降了不少。

游戏性能

▼

理论的3DMark测试

▼

AMD推出“显存智取”(Smart Access Memory)技术后，英伟达显卡也开发了技术类似的“Resizable BAR”。可以彻底开放CPU显存读取效率，从而获得最多10%的游戏性能提升。

bios需要设置才能使用的：具体方法为Resizable BAR（华擎这张板子写的是CAM）、Above 4G Decoding均要打开，同时GSM需要关闭（系统硬盘格式得是GPT）。另外该技术仅支持RTX 30系列的显卡，而且RTX3060之前的30系列需要通过升级显卡vBIOS来获得该功能（小熊是到索泰的官网升级的）。

▼

要确认是否成功开启“Resizable BAR”可以使用GPU-Z，也可以在N卡驱动中的系统信息中查看（红圈部分）。

RTX3080是张为4k分辨率而设计的显卡，不过小熊使用的为VX2719-2K-PRO NanoIPS显示器，分辨率为标准的2k（2560X1440)，但具有165Hz刷新率、也是十分适合RTX3080发挥实力！不同游戏能支持Resizable BAR的程度也是不同的，下面就通过测试来看看区别：

▼

刺客信条：英灵殿是测过游戏中支持Re-Size BAR最好的，2k分辨率+极高画质，平均帧数提高了12%，最低帧数更是提高了30%！

▼

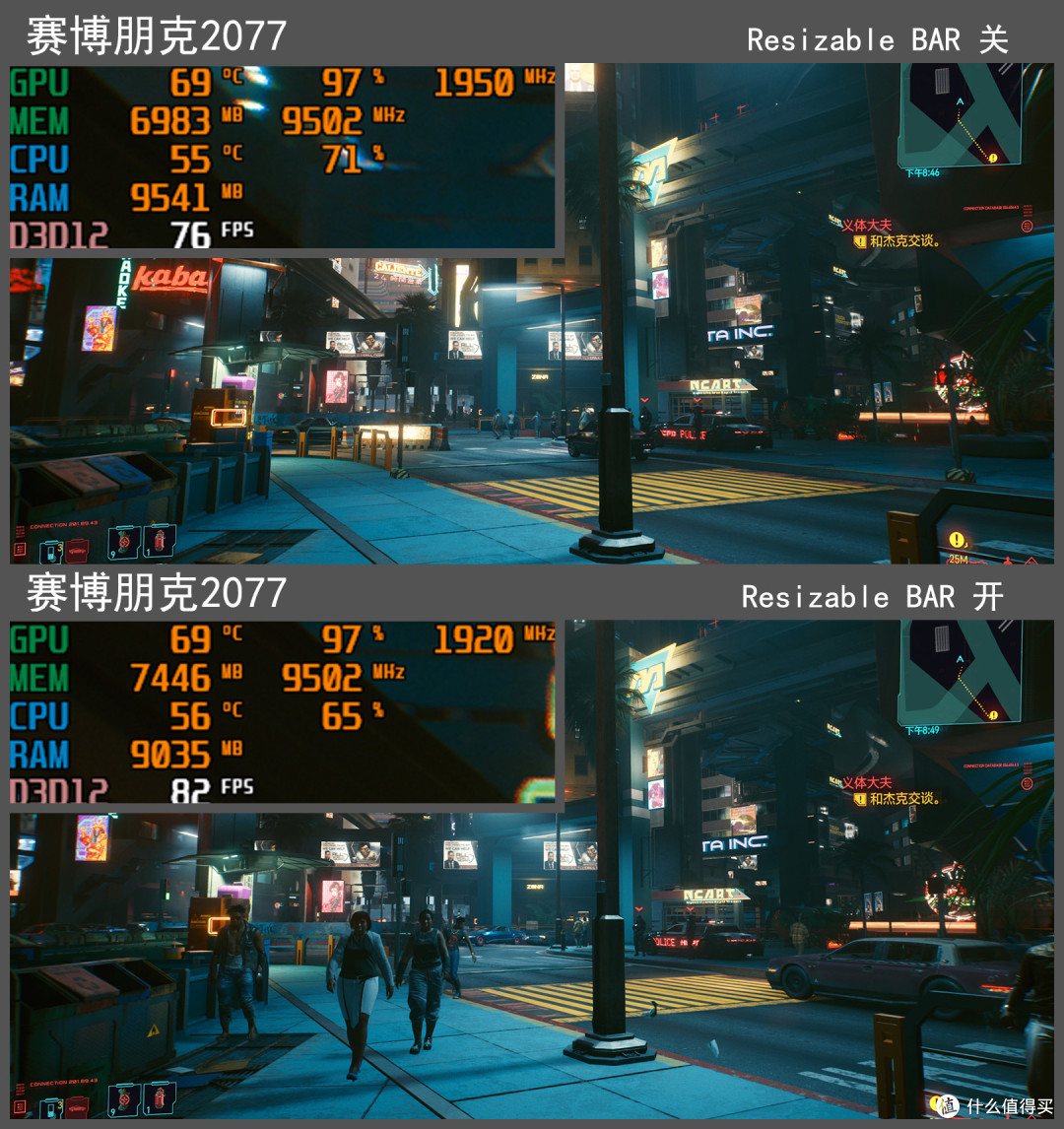

赛博朋克2077，高级选项中的体积雾、云和环境光都降低到中，光追开到超级+DLSS开平衡，2k分辨率下开启Re-Size BAR后帧数提高了8%左右。

▼

当然不是所有游戏都可以有上面两款游戏这么大的提高幅度。刺客信条：奥德赛在极高画质下，2k分辨率开启Re-Size BAR后帧数只提高了4%左右。

▼

当然不是所有游戏都可以有上面两款游戏这么大的提高幅度。古墓丽影：暗影，2k分辨率最高预设，开启超高光追+DLSS，开启Re-Size BAR后帧数提高了4%左右。

▼

全面战争：三国 ，极高画质，2k分辨率开启Re-Size BAR后帧数只是提高1fps，基本没有提升。

▼

荒野大镖客2 ，注重质量预设，vulkan（时间抗锯齿锐化最高），2k分辨率开启Re-Size BAR后帧数也是没多大变化。

▼

Furmark烤机测试，10分钟后频率为了1400MHz，温度稳定在~70度附近，可以看到GPU-Z显示的功耗为260w，整机输入功耗为440w。

磁盘性能

▼

来测试下NV1的性能，分别做了空盘和将SSD占用到50%以上的CrystalDiskMark、AS SSD Benchmark和TxBENCH的对比评测。空盘状态均能超过500GB版官方宣称的2100MB/s写入和1700MB/s读取速度。SSD占用到50%以上后，跑分变化不大。

▼

Anvil‘s storage utilities

▼

通过HD Tune来测试下SLC Cache的大小。 空盘状态下写入到第~25GB的时候，速度滑落至~550MB/S左右，由此大致判断SLC Cache大约在~25GB左右；当容量占满超过50%时，写入到第22~23GB+的时候，速度滑落至~550MB/S左右，SLC Cache略有减少。

总结

11代酷睿的单核性能提高还是挺明显的，但是由于制程的落后，功耗表现确实一般。11代酷睿也支持PCIE 4.0了，但由于选择ATX电源，所以i100 Pro装机只能采用了双仓的A4结构，这就不得不使用PCIE延长线，但配备延长线暂时还只能在PCIE 3.0阶段，如果使用最新的AMD RX 5000或NVIDIA RTX 30 系列显卡，需要在BIOS中将显卡的PCIE运行模式调节为GEN3。

查了下单独售卖的PCIE 4.0延长线售价在400~550，可能就是因为成本问题i100 Pro只配备了PCIE 3.0延长线，而且现在GEN3的带宽依然能够满足旗舰的显卡性能发挥，但人家11代酷睿好歹升级到PCIE 4.0，不能用确实心里痒痒。另外因为需要在bios中调节才能开机，所以要不就得使用核显来进行BIOS调节，要不就在裸装好硬件，调节好bios后再进行装机，多少都有点麻烦。当然A4结构在散热上确实有优势，真是选择愈多愈纠结，当然也越好玩！

最后机箱大不大其实还得看显示器！
