主板那些事 篇十四：两代迫击炮对对碰！MAG B660M MORTAR WIFI DDR4主板硬开箱

天下苦Z690主板的高价久矣！1

12代酷睿的提升是不少，但大部分Z690还是非常的贵，使得整机的预算水涨船高。

好在今天B660主板终于来了，对于不超频，以及追求性价比的消费者来说应该是更好的选择吧！

Intel 600系主板芯片组规格

早先发布的Z690扩展的能力确实非常强，M2接口数量上优势尤其明显，一般都是4个起步。

新发布的主板中H670的规格还是比较接近Z690的，但其不上不下的定位肯定不会是热门型号，厂商们的热情也不会太高。

中端主流的B660的规格与Z690相比，B660的DMI通道带宽从x8减少到x4，PCH所提供的PCI-E通道数量也只有Z690的一半，只有6条PCI-E 4.0和8条PCI-E 3.0，4.0的通道数量不够凑两个M.2口，要是想要主板有3个M.2接口，除去直连接口，只能一个PCI-E 4.0 x4加一个PCI-E 4.0 x2或一个PCI-E 4.0 x4加一个PCI-E 3.0 x4，前者的低速接口意义不大，后者也会占用太多的PCI-E 3.0通道，所以硬上3个M.2接口的方案都不算太完美。另外原生SATA接口数量居然开了倒车，比上代还少了两个！

H610就更惨了点，PCH完全不提供PCI-E 4.0，也没有直连的PCI-E 4.0X4通道，对M2的支持非常的不友好！

600系主板芯片组都是支持DDR5/DDR4两种不同的内存，只是DDR5内存现在的价格和性能都没优势，无疑DDR4版本是最有性价比的选择。

另一个问题就是B660这种主流主板是否支持PCI-E 5.0 。在intel官网上找到的B660芯片组介绍上，是没有写支持PCI-E 5.0（有个bug，Z690也没写PCI-E 5.0 ）。但PCI-E 5.0是直连CPU的，只要厂商能提供合乎标准的插槽就不是什么大问题，所以看到一些高端型号，或想突出自己差异化的产品还是会支持PCI-E 5.0 的。当然大多数的B660出于成本原因和实用性的考虑（毕竟现在已知的卡只有3090TI会支持PCI-E 5.0），都仅配备PCIe 4.0插槽。

MAG B660M MORTAR WIFI DDR4开箱+拆解

▼

小熊比较早的拿到了B660主板，具体型号是MAG B660M MORTAR WIFI DDR4，这里就为大家做个开箱以及拆解的介绍。

▼

这代迫击炮由于有DDR4，DDR5两种版本，DDR5版本还有是否带WiFi的区别，这样就有3个型号，如果以后DDR4版本也这样搞，就会有4个型号！

微星(MSI)MAGB660MMORTARWIFIDDR4迫击炮电脑主板支持CPU12400/12400F/12700(INTELB660/LGA1700)1199元京东去购买

▼

如果觉得开箱文章太长，也可以直接来看视频：

▼

微星迫击炮系列一直都是主流装机的一个好选择,作为热门的主板型号，无疑是DDR4的版本更具有性价比。

▼

作为一款B660主板，自然附件不会非常丰富，但也有不少的东东：包括WIFI天线、螺丝刀、M2固定螺丝、SATA线，美化散热片和电池的贴纸，以及各种纸制说明书和驱动光盘。

▼

主板的CPU供电接口由上代的为8+4pin升级为8+8pin，现在连B660级别的主板都要用双8pin供电了！另外主板上方和右侧都有散热片，体积依旧不小，也依旧没有RGB元素。

▼

B560和B660两代主板的外观风格略有变化，但其实差异并不大，要说最大的改变应该就是CPU插槽的变化，不光是由正方形边变为了长方形（37.5mm*37.5mm改变为37.5mm*45mm），打开的方向也完全相反。另外就是安装孔距从75mm*75mm变更为78mm*78mm，B660M MORTAR也未提供旧版LGA 115X的安装孔位。当然用115X扣具还是会有一定的风险，这样也杜绝了一些冒险家的好奇心。

▼

B660M 迫击炮有双通道共4条DDR4内存插槽，内存最大支持容量为128GB，最高支持4800Hz的内存频率。

▼

内存供电方面采用了单项供电，mosfet采用一上两下设计，由于是DDR4版本所以供电设计基本上是和B560M MORTAR一致的，简易的Debug灯也保留下来的。

▼

24pin供电接口上下方有一个前置USB 3.2 Gen2 Type-C（10Gbps）和一个USB 3.2 Gen1 Type-A（5Gbps）扩展口，旁边有一个ASM1543芯片，用来实现的 Type-C 口正反盲插。

▼

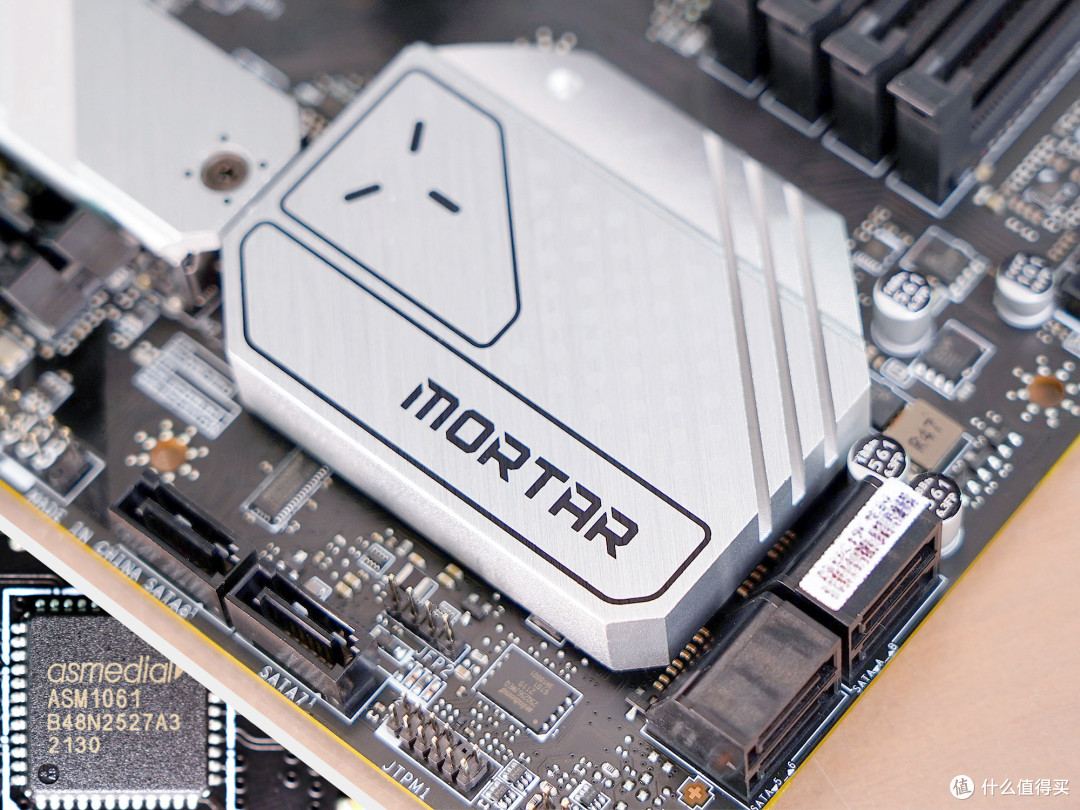

6个SATA接口，4个是水平角度的，2个是垂直角度的，旁边有一个第三方的ASM1061芯片（PCH散热片底下），其中有2个SATA接口（SATA_A & SATA_B）是由一个PCIe x1转换而来。

▼

B560M 迫击炮有两条PCI-E ×16插槽，第一条带有金属加固，支持PCI-E 4.0。第二条×16插槽由芯片组提供，能提供PCI-E 3.0×4的形式运作。另外两者之间还有条PCI-E 3.0×1插槽。迫击炮并未选择支持PCI-E 5.0。

▼

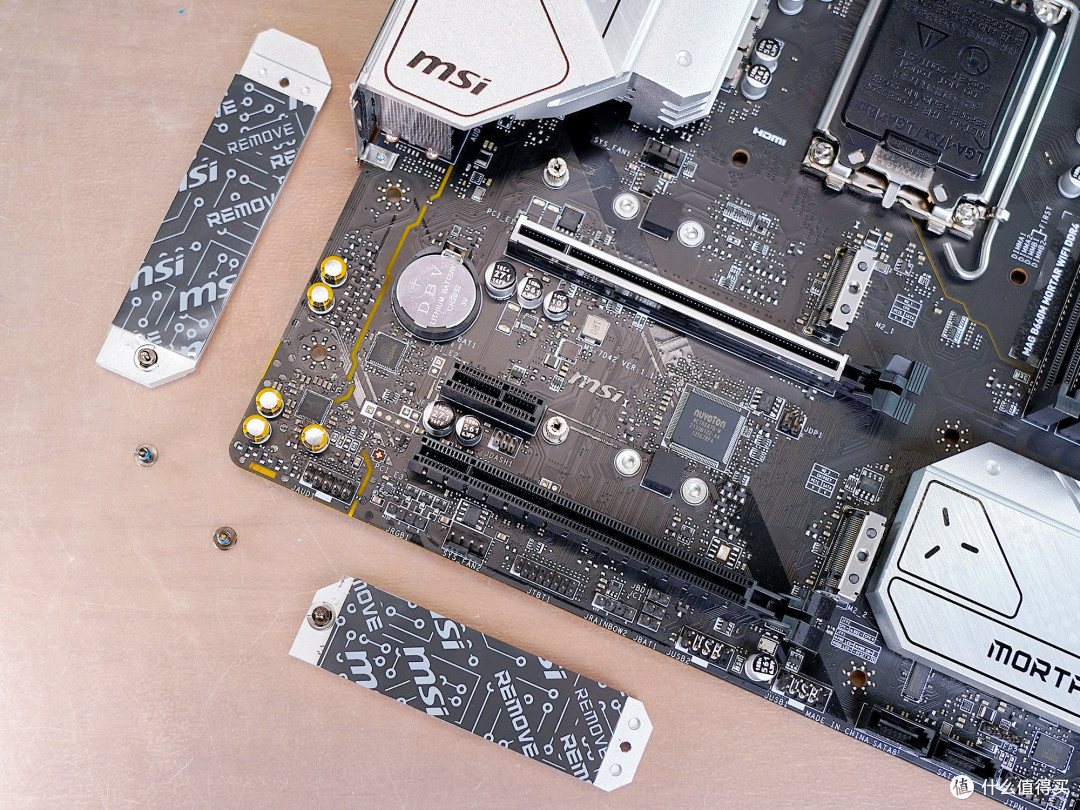

M.2存储方面提供还是2个接口，但相比B560升级到2个全部支持PCIe Gen4（第一条直连CPU，不支持SATA协议的SSD)。2个接口最大均支持到2280规格，当第二接口使SATA SSD时，SATA8 将无效。既然两个都支持PCIE4，也就提供了2个SSD散热片（冰霜铠甲）。

▼

主板的声卡虽然没有升级到小螃蟹家的最新旗舰，但也从 ALC897升级到了ALC1200，搭配的音频电容有用4颗增加到了5颗，算是小小的进步。

▼

依旧配备了一体式IO挡板，USB接口部分：4个黑色的是USB 2.0、3个红色的USB 3.2 Gen 2（B560迫击炮是Gen 1的） 、1个Type-C接口是USB 3.2 Gen 2X2 Type-C；音频接口有5个3.5mm口，1光纤接口；视频接口为1个HDMI2.1（B560迫击炮是2.0）+1个DP1.4；网络方面：1个2.5G-RJ45网络接口，还有两个WIFI天线的螺丝孔位。

▼

后面的拆解发现支持IO部分的芯片也是相当的丰富：

ITE IT66318FN是一颗重定时缓冲器，用来为HDMI 优化信号；NB7N可能是DisplayPort的redriver（中继器）；

2.5G有线网卡芯片依旧是螃蟹RTL8125；

GL3590是USB3.1Gen2集线器控制器；创惟科技GL9905是USB 3.2 Gen 2X2 Type-C的redriver，还增加一颗ITE IT8851FN用来实现CC逻辑控制。

▼

主板背面依然能看到PCIE和内存的穿板焊点，所以肯定是PCIE 4.0和DDR4的组合，因为PCIE 5.0和DDR5基本都使用了SMT技术，在PCB背面是看不到穿板焊点的。还可以看到在每个螺丝孔周围多了一圈白漆，起到保护主板防止刮伤的作用。另外在主板边角可以看到迫击炮使用了6 层的PCB设计。

▼

两块散热器均采用了VRM设计，能兼顾到mosfet和电感的散热，PCH散热器也比上代厚实了一些，一体式I/O背板内侧还有类似海绵材质来提供缓冲。

▼

无线网卡则使用了可以支持WIFI 6E的Intel AX201，没有采用独立的210，或者是更新的211。

▼

供电方面，PWM主控是最新的RAA 229132，没查到具体的规格，但数数电感一共有14颗，其中13颗都搭配了INTERSIL的ISL99360一体式DrMOS，每一相最大承受电流达到60A，那么按常规的搭配，1相肯定是为VGT（核显）供电，12相是为核心供电，没有发现倍相芯片，这个规格大概也不可能采用12相直出，所以猜测是6相并联12相。另外还有一相采用了单独的PWM和DrMOS，是全新的 VCCAUX 供电部分，结合上代的 VCCSA 和 VCCIO 的供电，负责处理 CPU 内部内存控制器和 PCIe 控制器供电。

和上代迫击炮相比，核心供电的相数虽然没有增加，但是每项供电从上下桥升级到了以往高端型号才有的DrMOS，也是一个不小的进步。

其它的一些芯片：

▼

B660芯片组，和上代B560芯片看起来没有明显的变化；NUVOTON NCT6687D为监控I/O芯片；winbond 25Q256 是一颗 BIOS ROM；ASM2480B可能是新的差分信号切换器，负责 PCIE部分的通道分配。

▼

在RGB方面：Nuvoto的NUC126NE4AE，ARM 架构的 32 位单片机，用于控制ARGB 灯效；主板左上角有一组3pin 5V ARGB插针；底部一个3pin 5V ARGB和一个4pin 12V RGB插针。

最后

Z690相对于Z590的升级幅度应该来说还是比较大，相对而已B660相对B560的提升就要小一些，尤其是原生的SATA接口还开了倒车。

由于上代的B560迫击炮也做工评测，详见下面链接：

主板那些事 篇十三：二手市场的奇遇：微星MAG B560M MORTAR迫击炮入手经历以及开箱介绍故事是这样的：▼从海鲜市场上淘了一张主板，收到货可以看到主板的包装还挺新的！▼附件以及说明书也都有全套的！▼但是取出主板我感觉哪里不对呢？▼因为AMD主板是并没有CPU插槽盖板的，这并不是一块B550M迫击炮，而是一块B560M迫击炮，但是却有B550M迫击炮的盒子，原来intel和AMD是一家亲啊pj247| 赞9 评论9 收藏7查看详情

所以这里做了个对比表：

新的B660迫击炮在供电，USB接口以及视频接口上小幅提升。较大提升是对M.2接口的支持上，虽然还是2个接口，但得益于芯片组的升级，基本不用和其它接口共享通道了（现在用sata协议的M.2 SSD应该不多吧！）。另外虽然B660原生SATA接口变少，但迫击炮还是采用第三方芯片将其补足到6个，而很多竞品主板只给了4个。

2个开倒车的地方也要批评下：

纸面上的最高单条内存支持频率变少了点；WIFI版网卡使用了AX201，也就是cnvio型，不能离开cpu单独使用，而上代可是使用完全独立pcie的AX210，而且要注意intel最新可是AX211哦！微星这个小机灵还真能省点小钱钱，当然从性能和使用体验上并不会有明显的区别。

当然我们选择B660迫击炮最大动力还是最新的12代酷睿，不过刚刚上市的迫击炮价格还是有点小高，未来能够降到千元之内将会是最好的选择。
