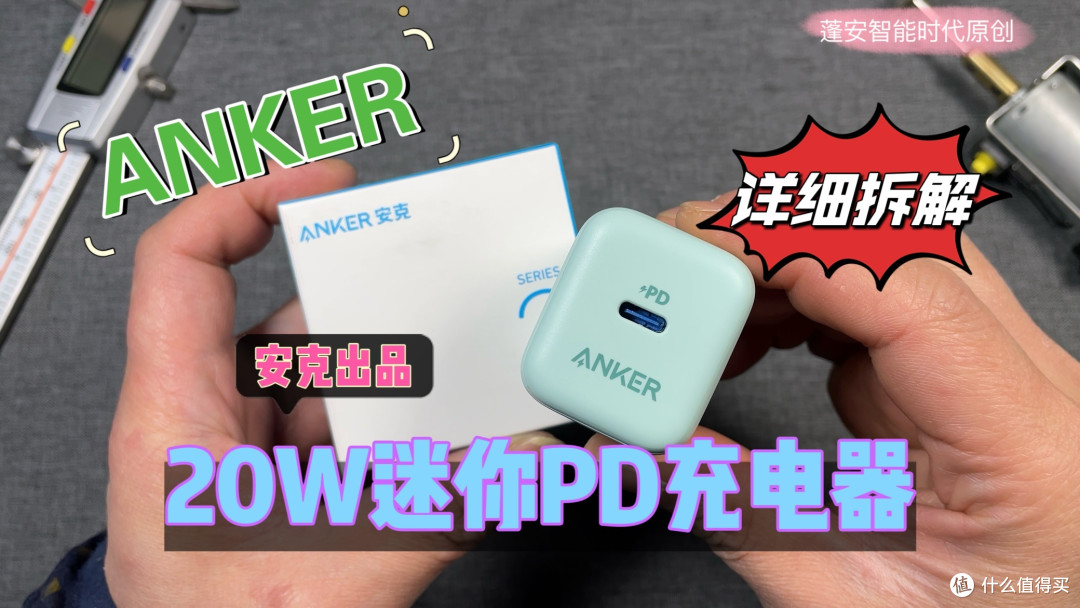

安克20W迷你PD充电器详细拆解

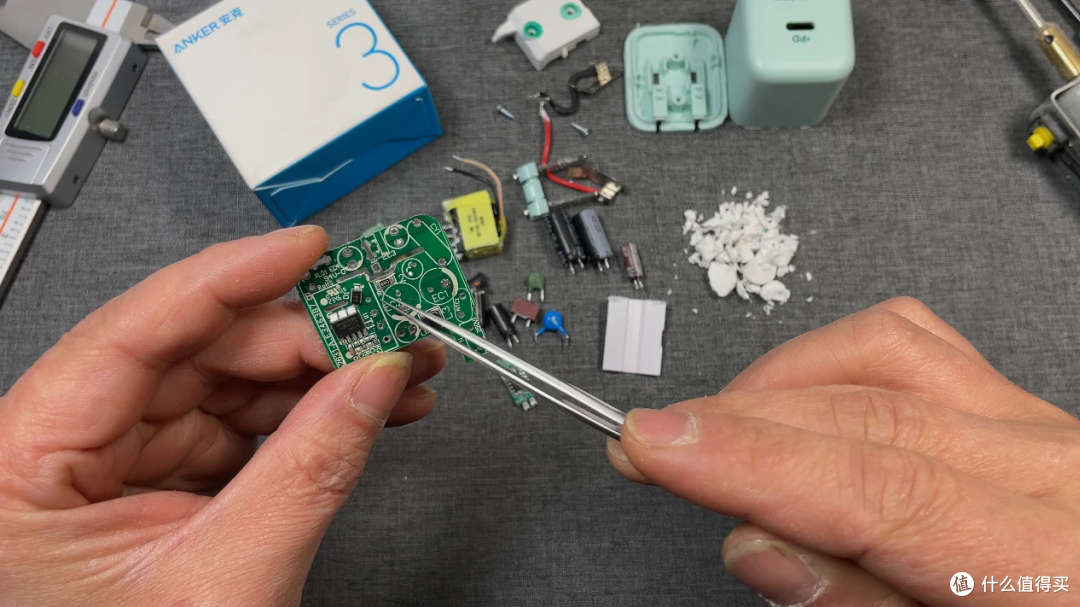

各位朋友大家好，鉴于最近这几个月越来越多的粉丝在购买苹果充电器的问题上，买到假货的几率远远高于买到假货，我心里有一种说不出来的滋味，其实苹果手机有没有必要用原装充电器，这个问题就是一直困扰果粉的问题，我在这里跟大家强调，原装不原装，根本不重要，重要的是你不要使用假货垃圾山寨的充电器，因为这些充电器没有经过各种认证，安全性没有保障，我一直强调的是伤害手机那是小事情，可千万别伤着自己，咋们今天就给大家带来一款性价比非常高的20W充电器，评测视频请大家去我的主页观看，这里是充电器拆解的内部用料展现。

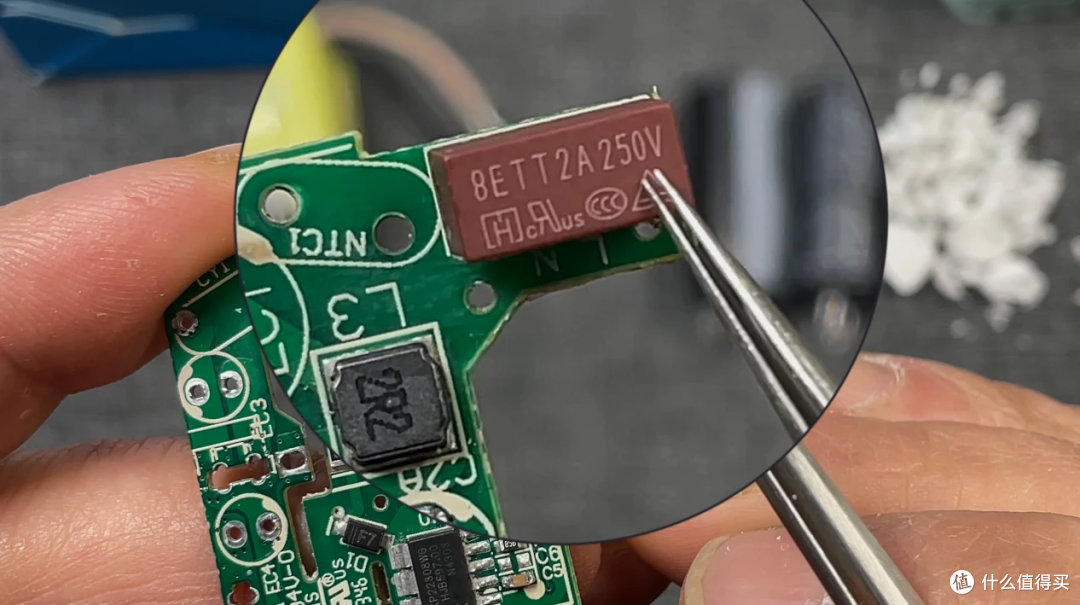

2A250V保险丝展示

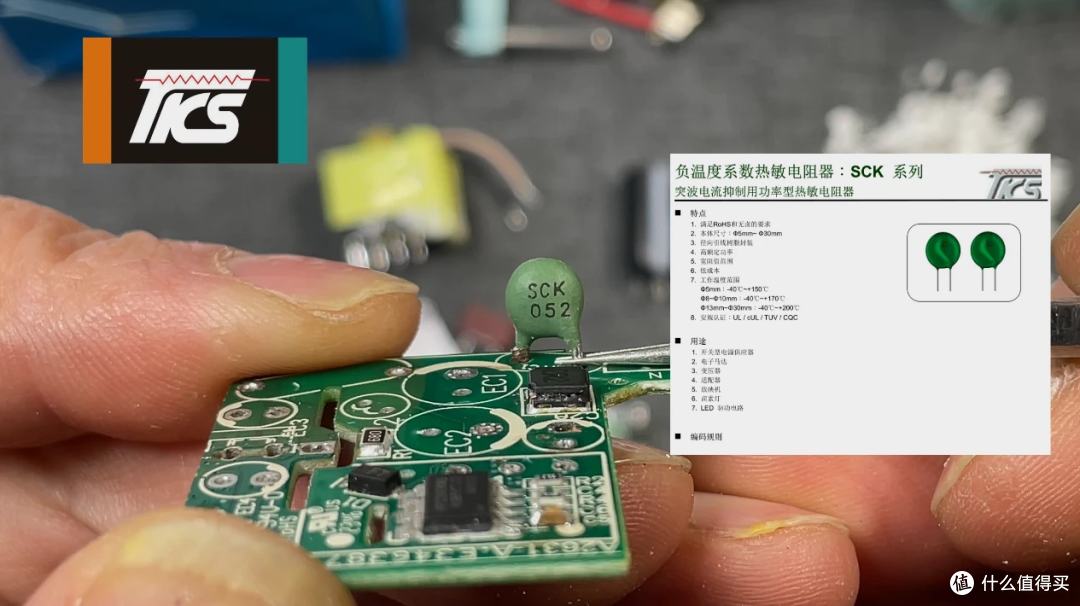

这一颗是抑制浪涌电流的NTC热敏电阻，上面有丝印，sck052，来自兴勤电子常州公司，兴勤电子是台湾的一家企业，成立于1979年，主要生产保护类元器件的公司。

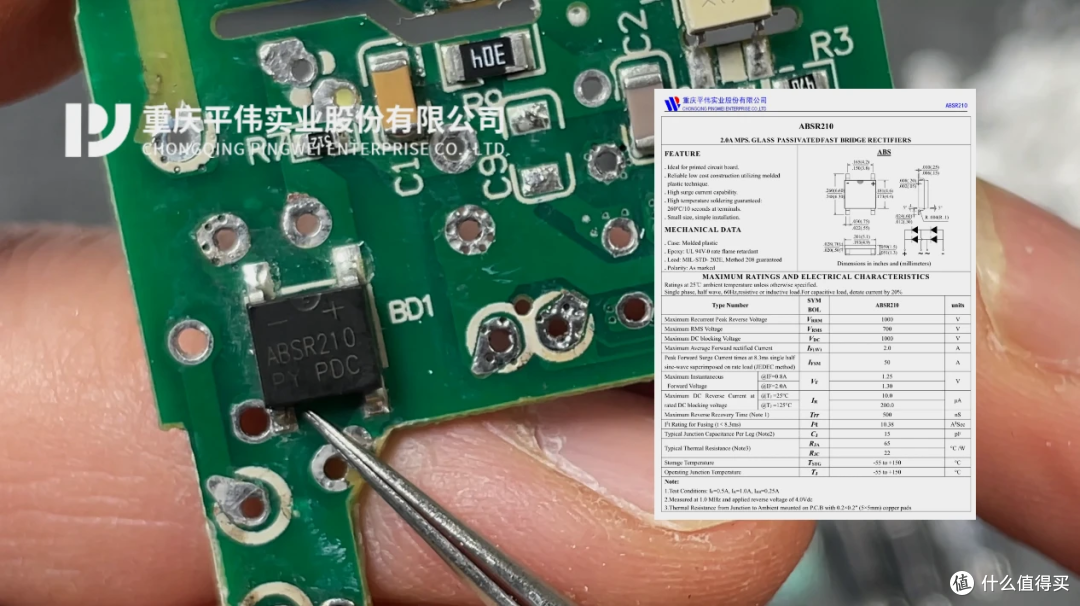

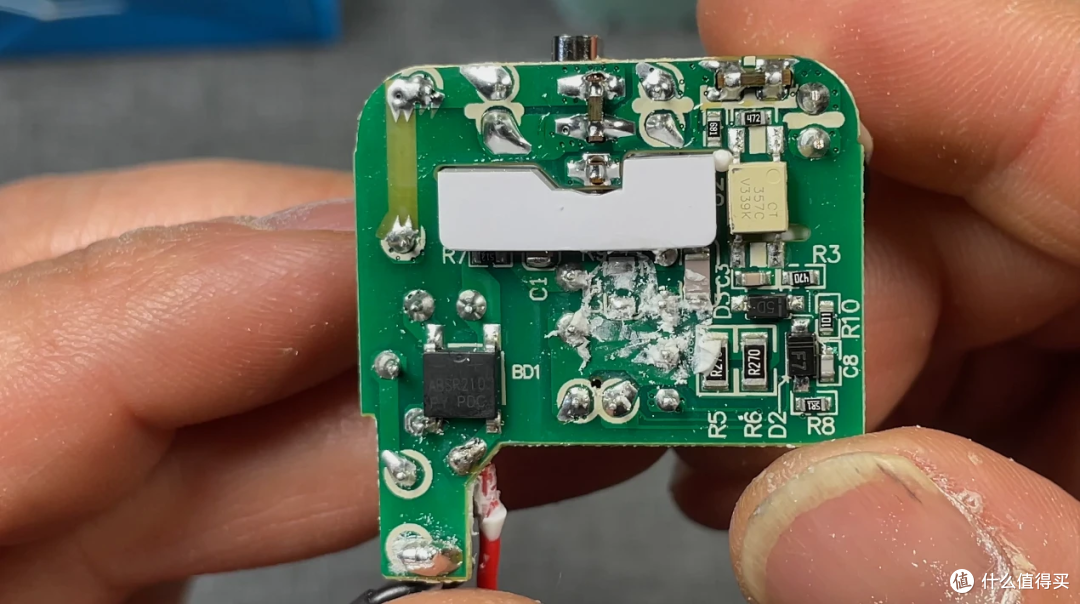

这一颗整流桥，丝印型号ABSR210,来自成立于1996年专业生产各类功率半导体器件的公司重庆平伟电子，这颗整流桥的规格是8安耐压1000伏，负责将220伏交流电整成脉动的直流电。

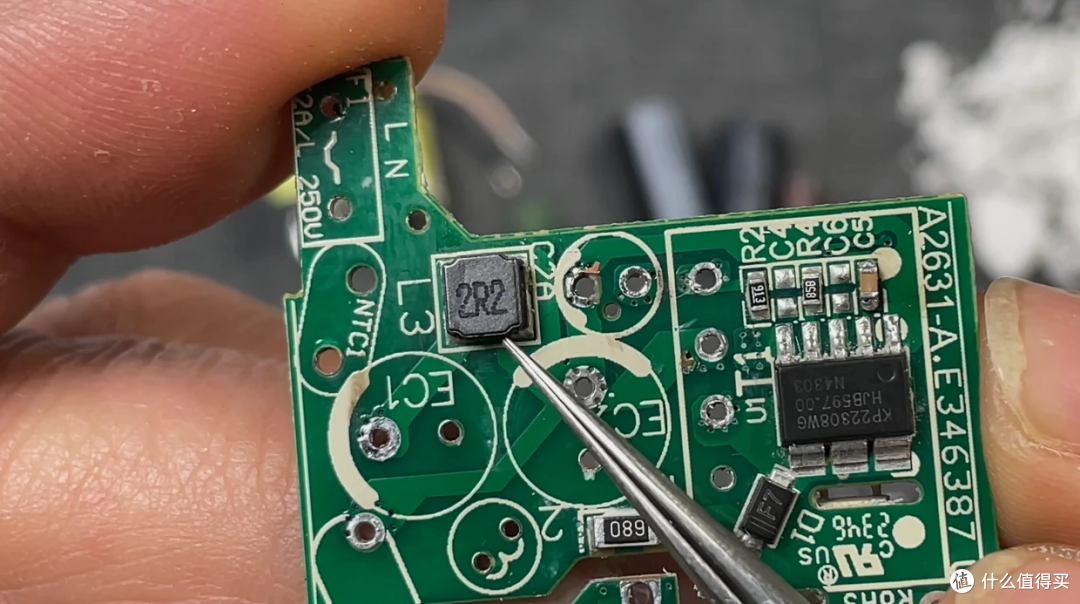

一颗贴片式电感器，丝印2R2，电感量是2.2微亨。起到滤波作用的。

两颗高压滤波电解电容，来自成立于1985年的国产老牌铝电容器厂家湖南艾华电子，两颗电容规格是18微法耐压400V，总容量36微法，属于艾华的RK系列充电器专用电容器。

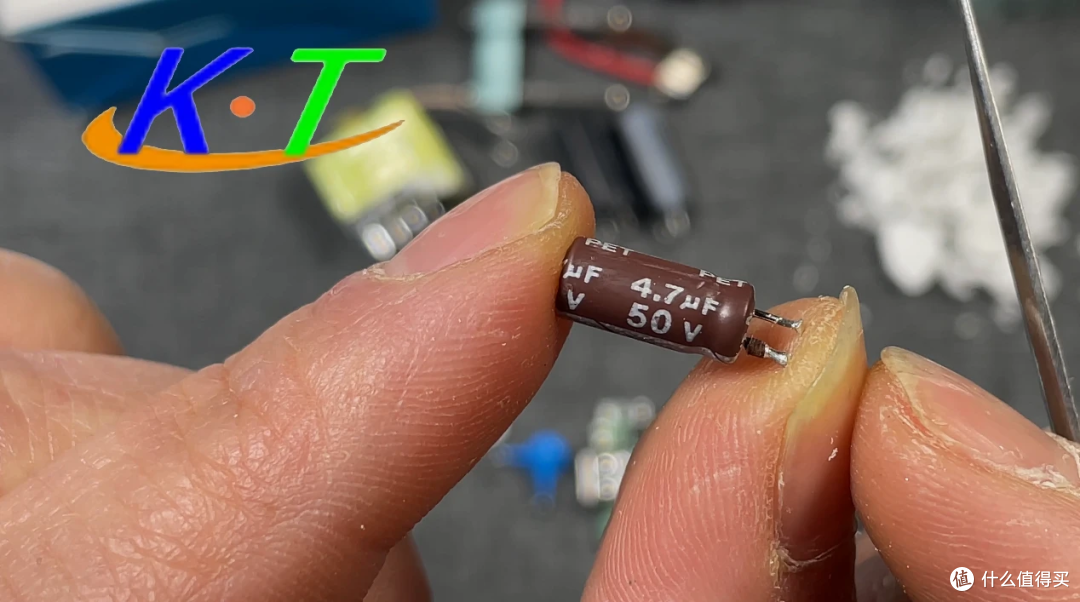

另外一颗小的滤波电解电容，来自成立于2003年的东莞凯特电容，这颗电容规格是4.7微法，耐压50V，官网没有规格书下载。这颗电容是充电器主控芯片供电电容。

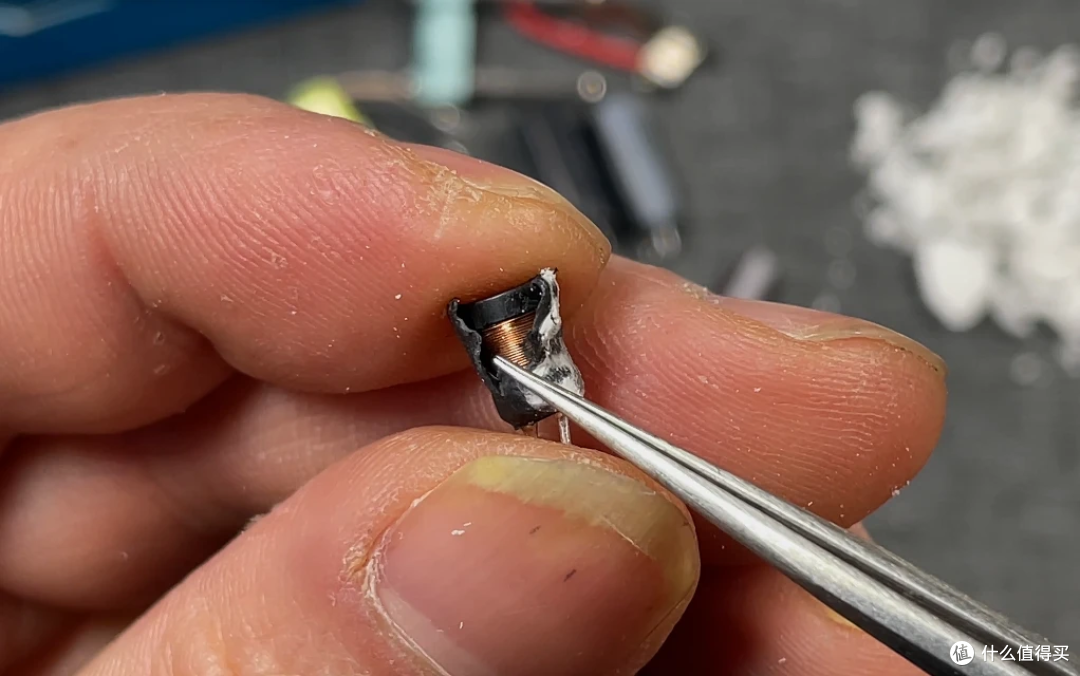

工字差模电感展示

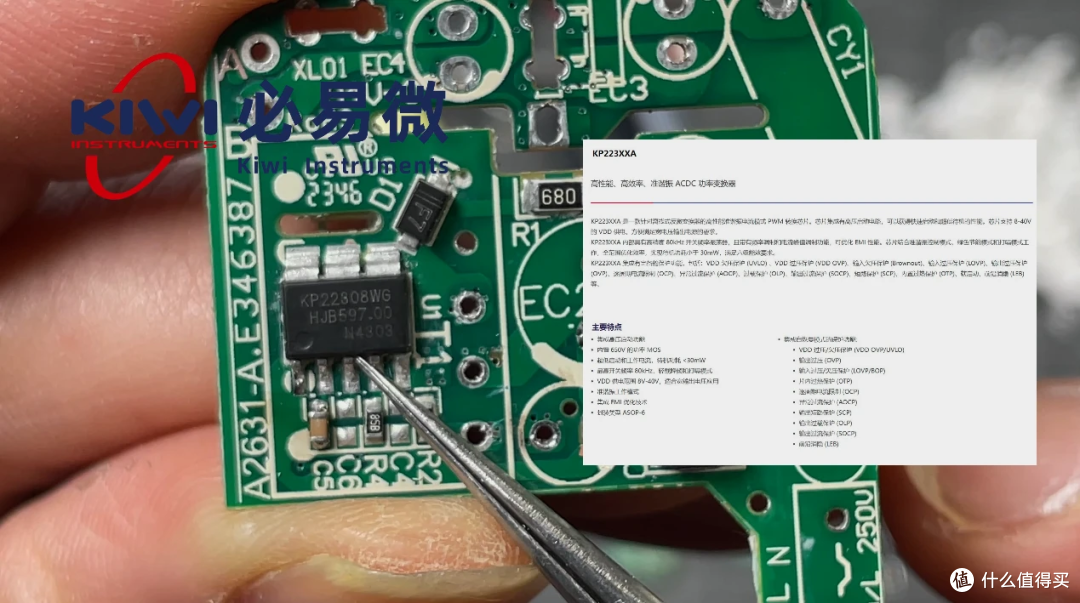

电流经过整流滤波就来到这主控芯片上，这一颗主控芯片丝印型号KP22308，来自成立于2014年一家高性能模拟及数模混合集成电路供应商深圳市必易微电子，这是一款针对离线式反激变换器的高性能准谐振电流模式 PWM 转换芯片，芯片集成有高压启动电路，内置 650V 的功率 MOS开关管，集成EMI优化技术，结合准谐振控制模式，实现待机功耗小于 30mW，集成过压/欠压保护，片内过热保护，异常过流保护等等等等完备的保护功能。

高频变压器展示

横跨于初级次级之间，负责调节反馈电压的光电耦合器，丝印型号CT357C，来自致力于光电子器件和分立MOSFET产品的设计销售的公司，台湾CT Micro兆龙科技。

这一颗是抑制电磁干扰用的，蓝色的安规Y电容，来自东莞市智旭电子，这家公司1988年创立于台湾台中市,1998年在东莞设厂，致力于陶瓷电容器专项研发,生产和销售。

次级输出端展示

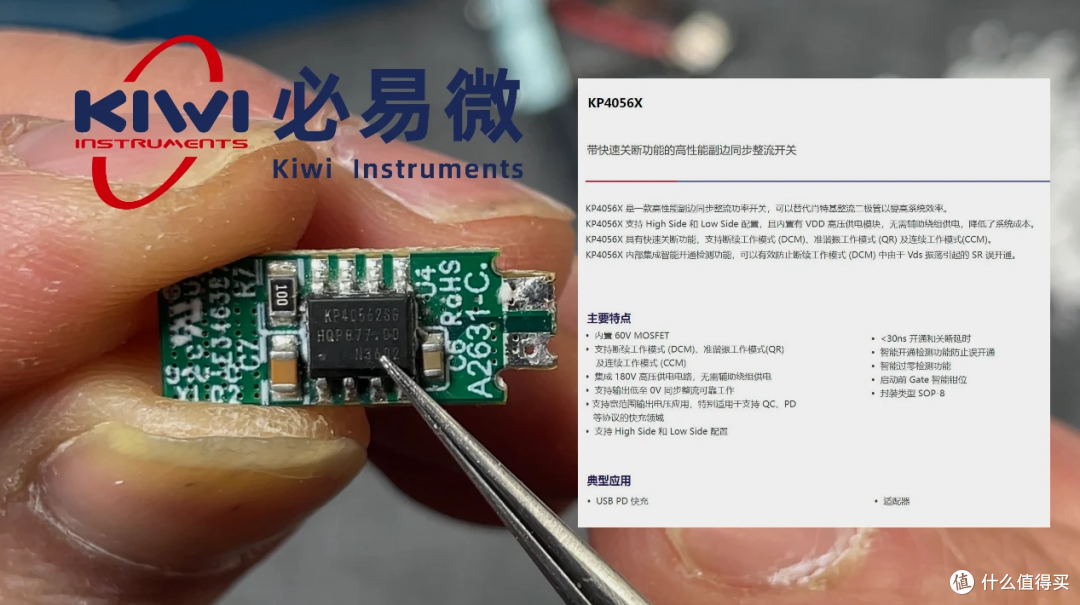

这一块就是这个充电器的同步整流板，上面有一颗芯片，丝印型号是KP40562，也是深圳市必易微电子的一款高性能副边同步整流功率开关IC，具有快速关断功能，支持DCM、QR，CCM等工作模式，集成智能开通检测功能，内置耐压60V NMOS开关管，且有 VDD 高压供电模块，无需辅助绕组供电，可有效降低适配器成本。

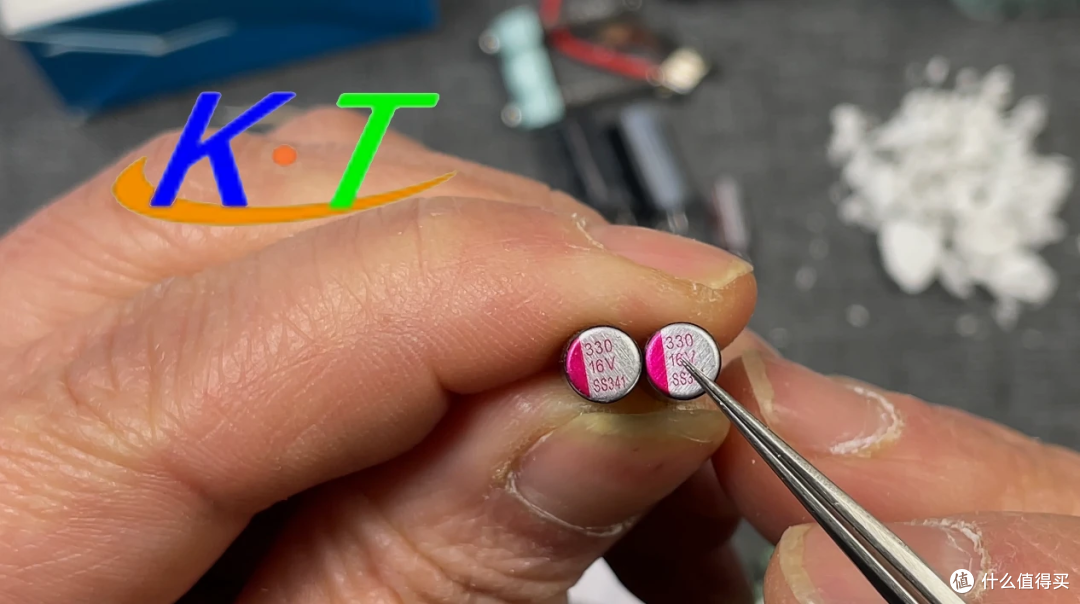

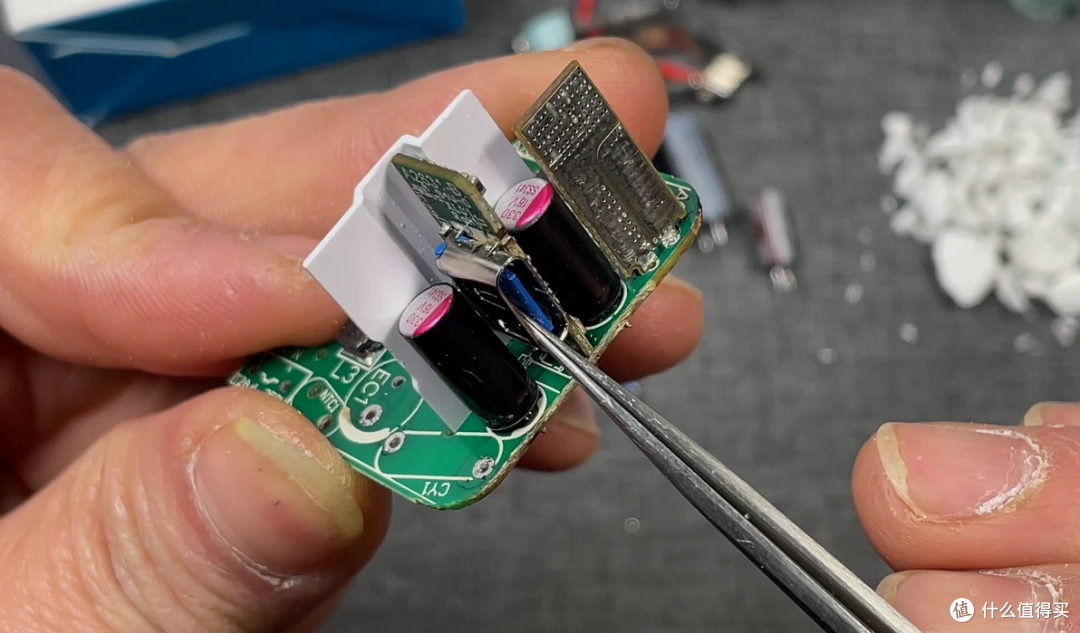

输出滤波固态电容两颗，外面有绝缘胶带缠绕保护，厂家一样的来自东莞凯特电容，官网没有资料下载，两颗固态电容规格是330微法耐压16伏。

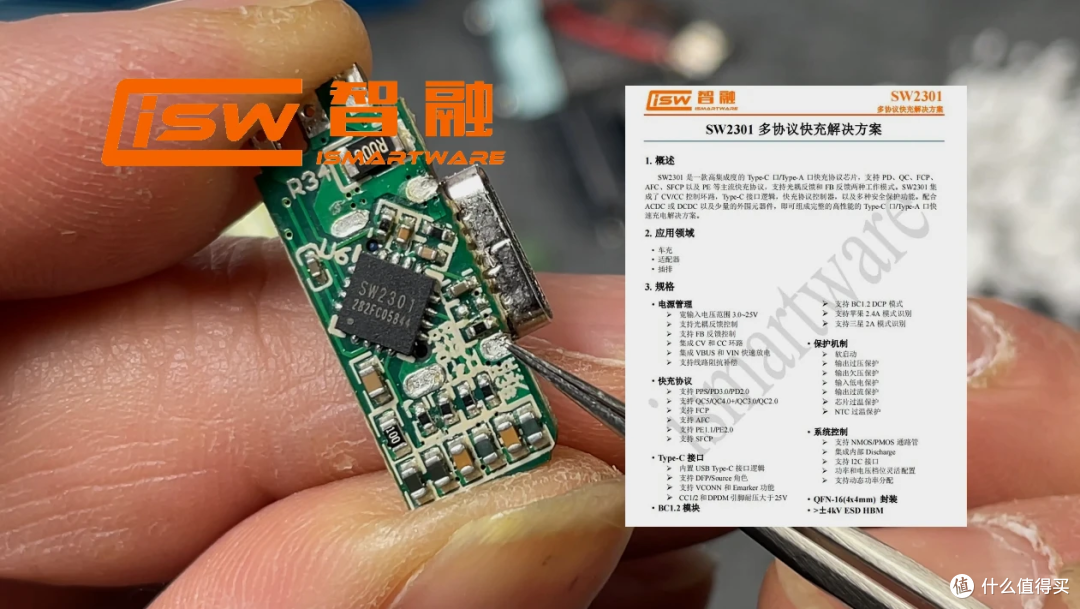

协议芯片来自智融科技，丝印型号SW2301，这是一颗高集成度的快充协议芯片，支持 PD、QC、FCP、 SCP、AFC、以及PE等主流快充协议，支持光耦反馈和FB反馈两种工作模式。集成了CV/CC控制环路，Type-C 接口逻辑，快充协议控制器，以及多种安全保护功能。配合少量的外围元器件，即可组成完整的高性能的快速充电解决方案。

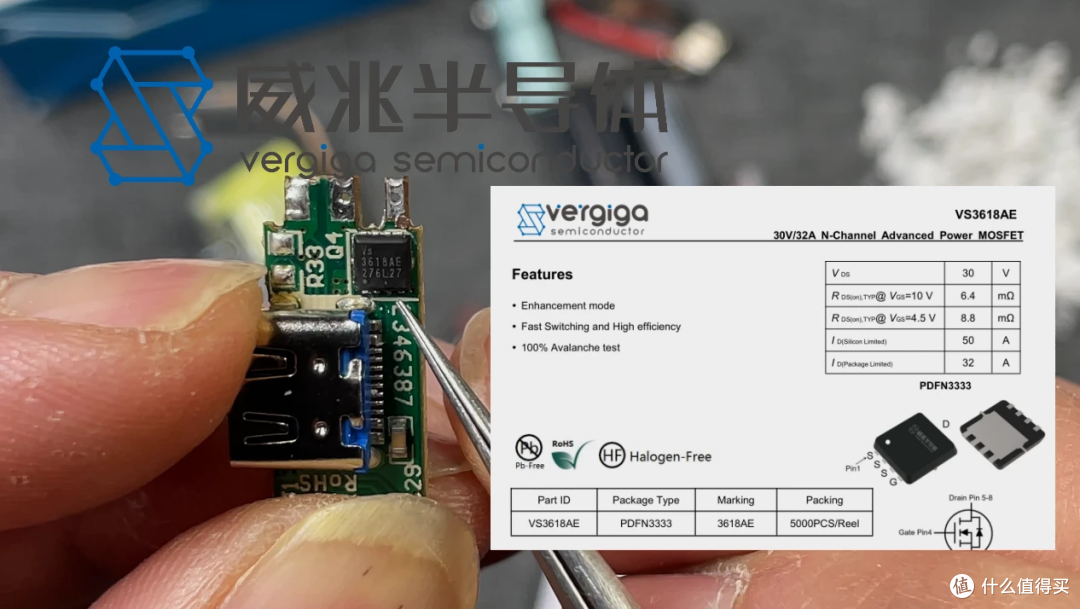

小板的背面这一颗输出VBUS控制开关管，丝印型号VS3618AE，来自成立于2012年始终聚焦功率器件研发与应用技术研究的公司深圳市威兆半导体，这颗NMOS的规格是耐压30伏，内部导阻6.4毫欧。

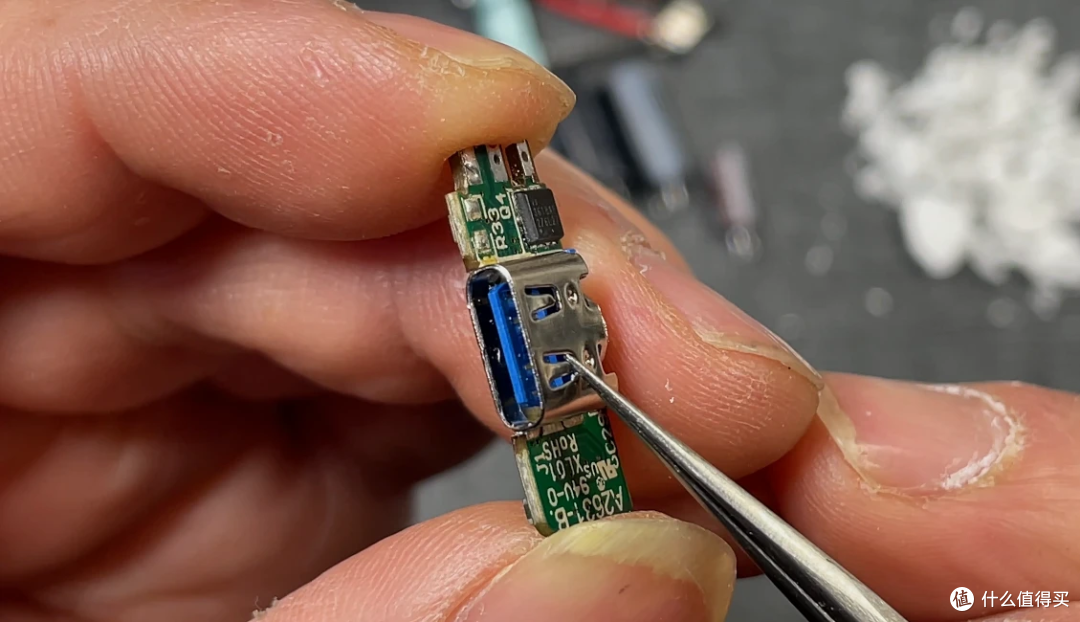

充电器c口展示

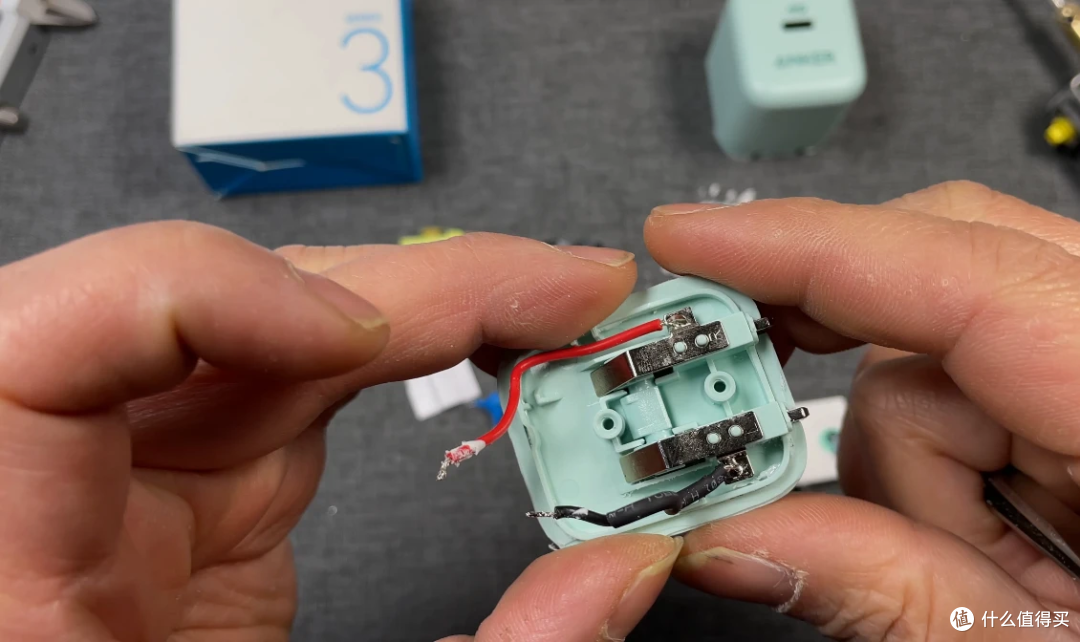

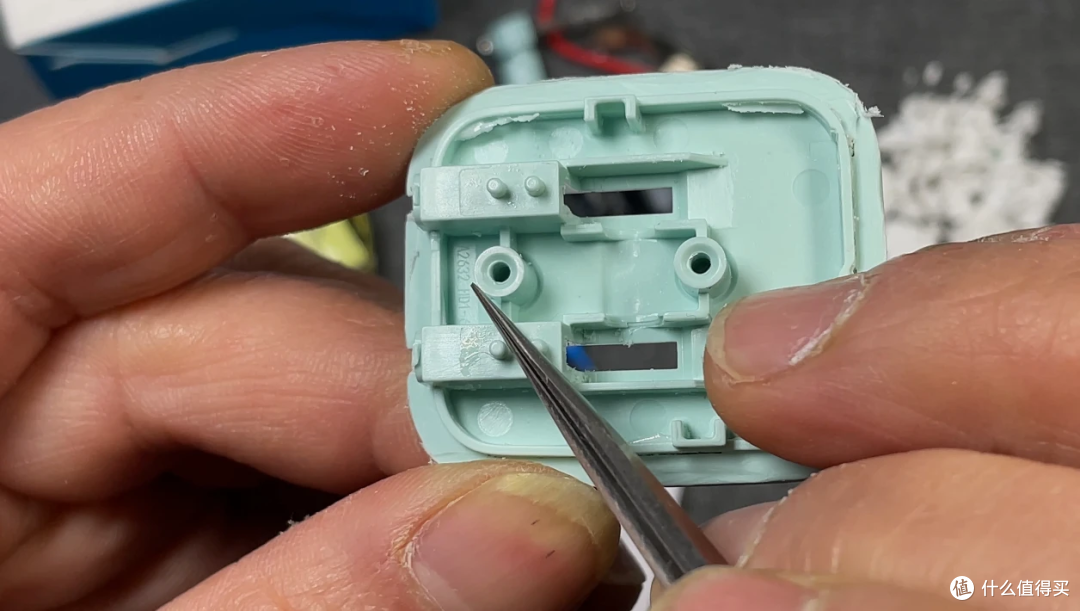

充电器壳体材料介绍

这个安克20W的pd充电器测试和拆解下来，各项数据都是非常好的，功率20W足足的，交流纹波控制甚至比原装还好一点，用料也是够足，必易微的主控+整流IC，配合智融的协议芯片，这一套性价比的20W方案，绝对比你们去买的那些山寨假货20W充电器,不知道要强多少倍。
