RX7900 XT/XTX系列发布已经有段时间了，网络上能看到的XTX的拆解评测较多，很多想了解XT系列显卡的用户却是找不到相关评测，那么今天我们来看下蓝宝石RX 7900 XT超白金OC的拆解.

首先是快拆风扇，拆下一颗螺丝即可取下的快拆风扇

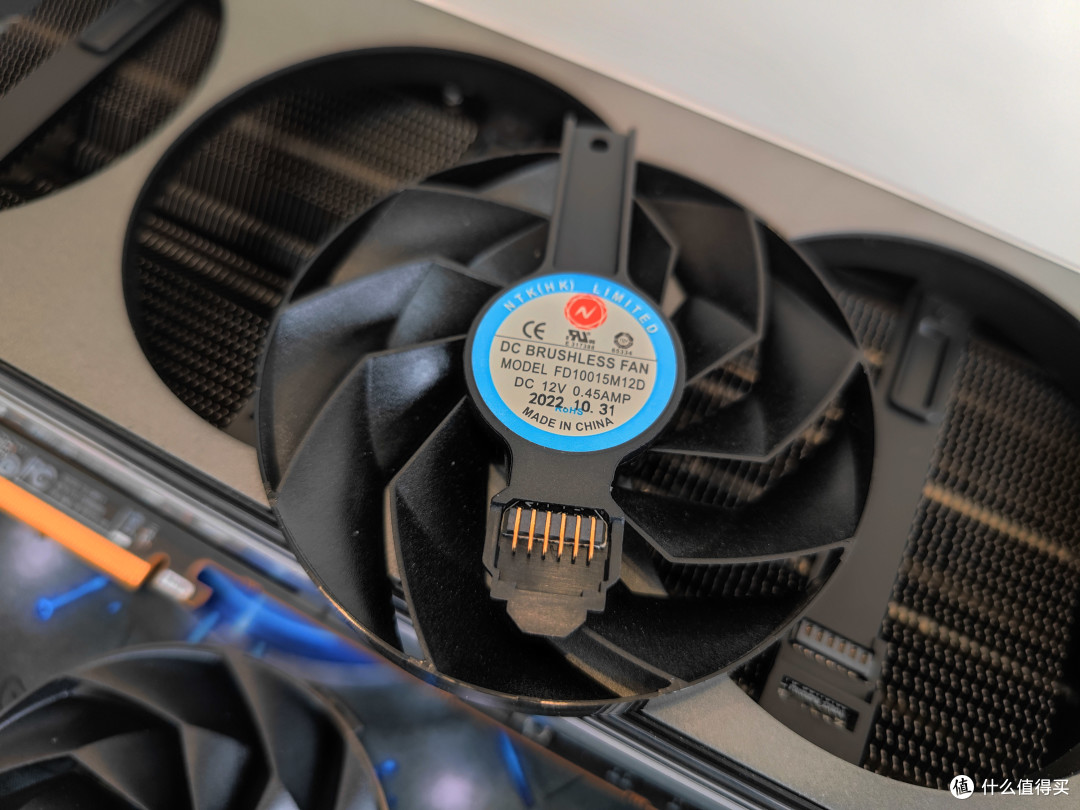

风扇由NTK制造，规格为10015，12V0.45A，风扇为双滚珠轴承结构，扇叶造型为蓝宝石独占设计

可以看到正面设计简洁，风扇所占位置比例很大

拆掉上盖之后，再拆下显卡背面的十字扣，即可拆下显卡散热鳍片

核心上部鳍片为V形设计，可有效集中风流

鳍片的锯齿状设计也可以有效增加散热效率

散热器底部为均热板结构，可以看到均热板独有的密封口

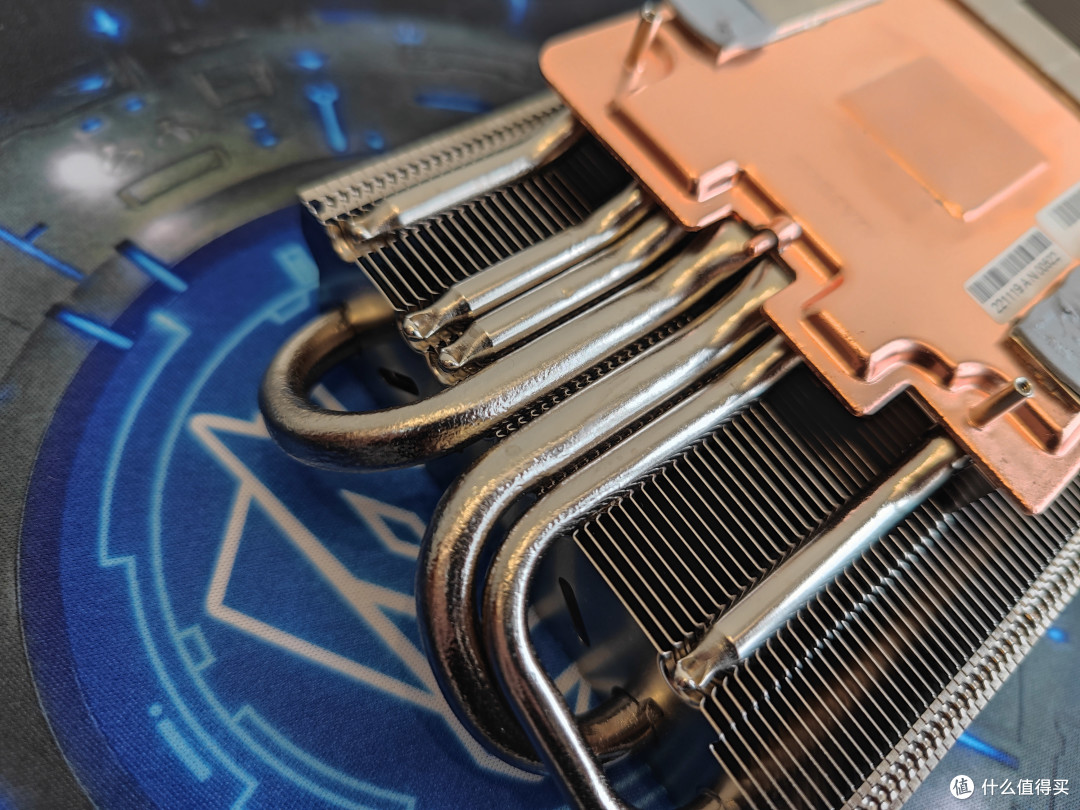

热管尾端可以看到鳍片上的注锡孔，焊锡材料从这里注入，散热器整体采用回流焊工艺，热管与鳍片间的导热效率很高

在众多热管中，包含两条8mm直径的热管，整体用料十分扎实

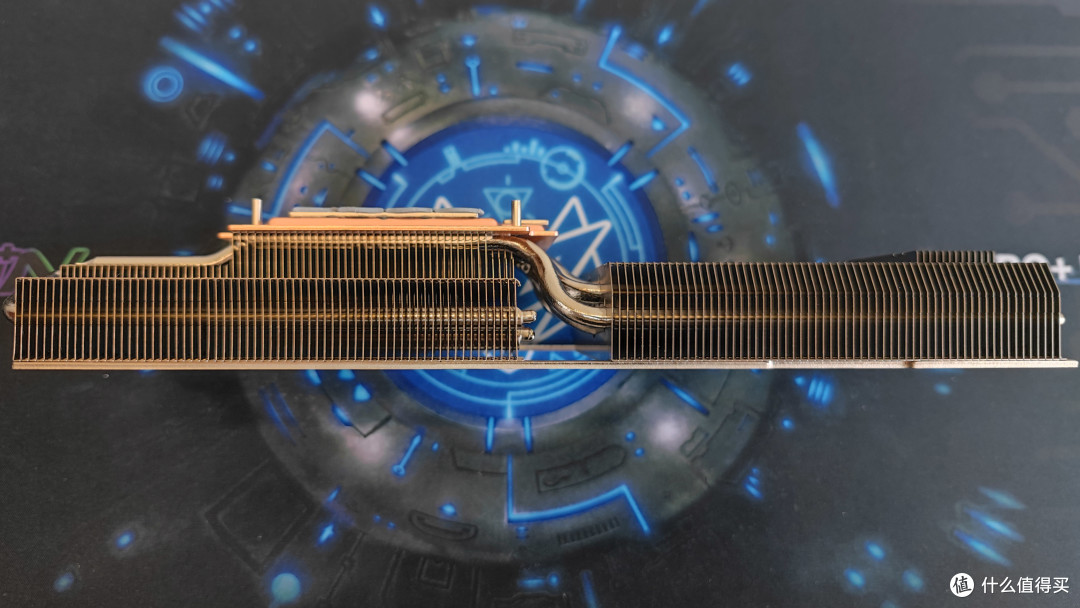

因为显卡整体厚度增加，鳍片的高度也相应增加，整体上鳍片的面积增加不少

接下来拆除背板，拆下背板上所有螺丝之后，就可以取下背板了

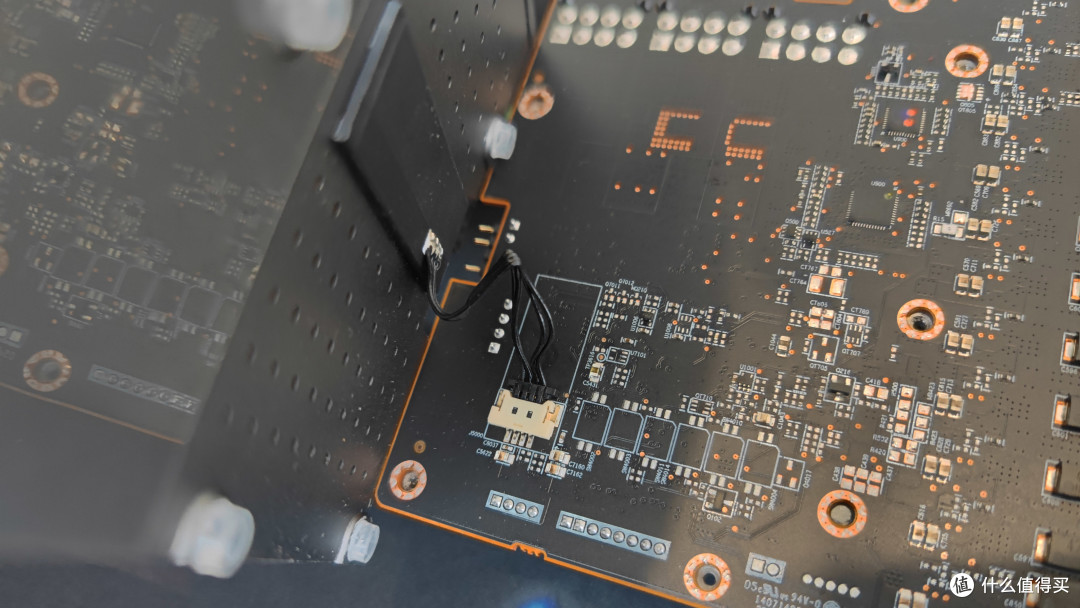

记得取下背板上RGB 接口

在背板上核心周围也安装了导热垫，可以借助金属背板一并散热

在取下背板之后，铝镁合金框架也可以拆下了，可以看到显卡的供电部分由此框架进行散热

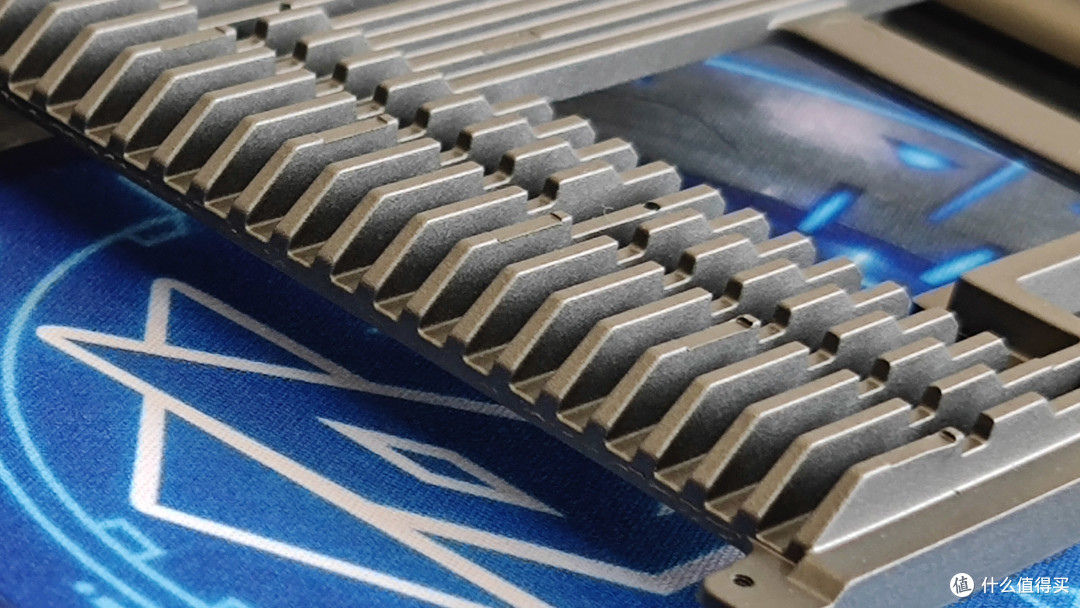

框架本身可以加固显卡，也为显卡供电部分散热，散热片状设计非常考验工厂的模具能力

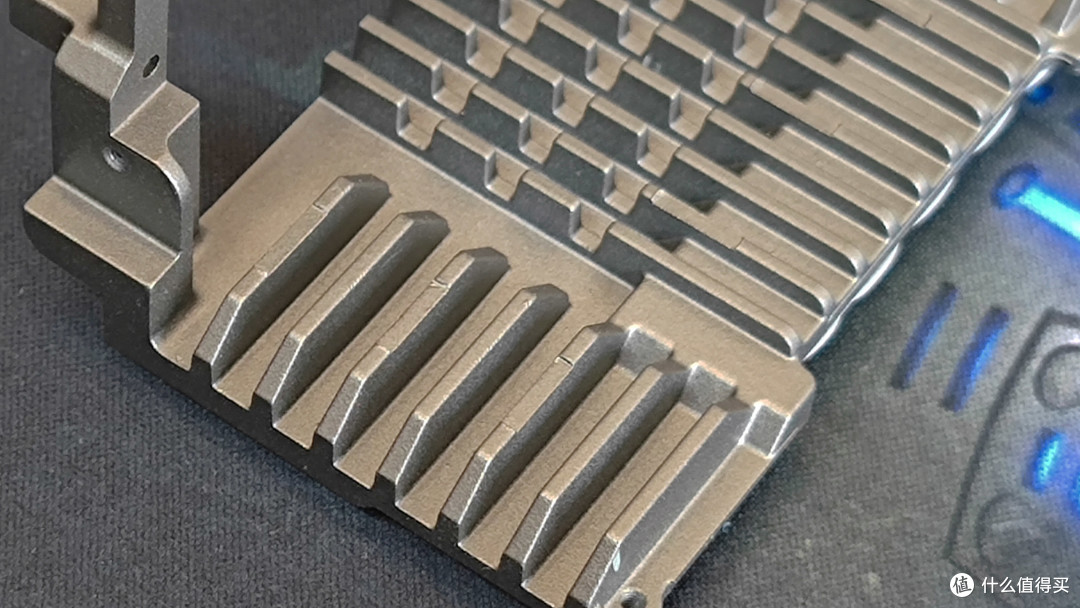

框架整体为压铸工艺制造，从细节来看工艺控制不错，基本没有看到毛边

接下来就剩下PCB了

无论正面还是背面，原件排布都非常规整

核心背面的电感原件

PCB背面细节

拆解的这张显卡采用了海力士显存

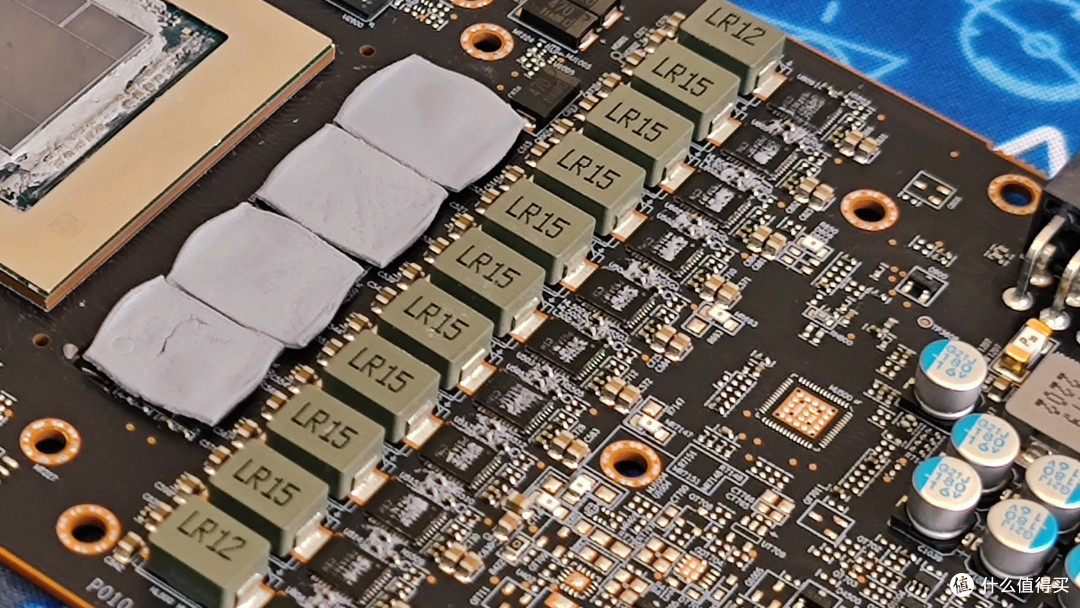

规模庞大的17+3相供电设计

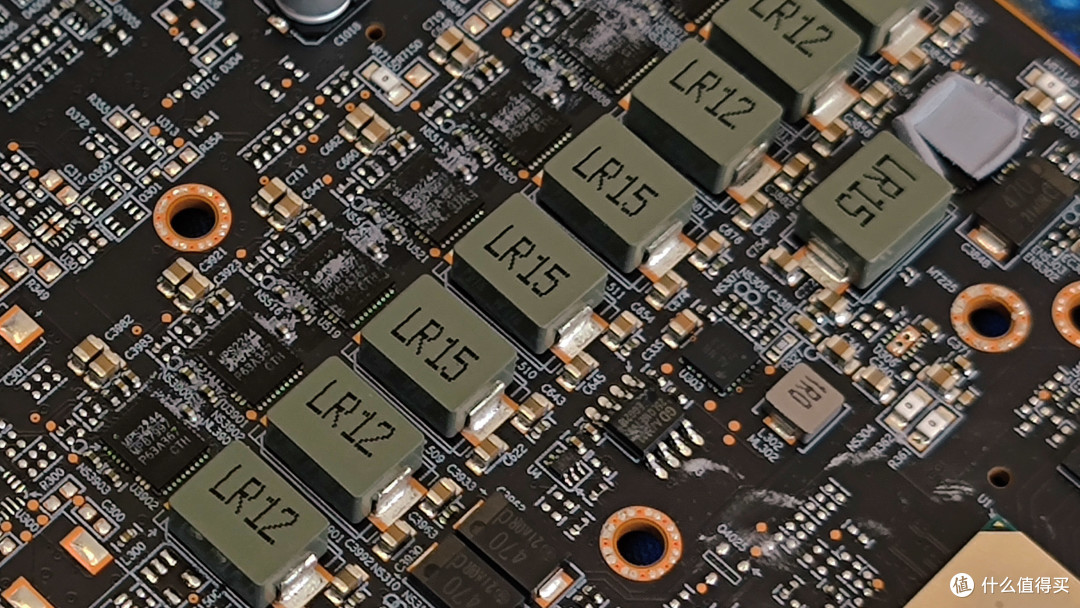

供电部分细节

规格为70A的MP87997 的DrMOS

PCB细节

全家福
