全新迭代,功率更大极致小巧,麦多多 GaN5 mini 65W氮化镓充电器评测
前言
外出旅行最麻烦的就是携带设备充电器,不仅不同设备的充电器种类多,而且USB接口能否达到快充需求还未可知,更别提的就是接口数量满足不了多设备的需求,难道出行只能带原配充电器?
Mcdodo(麦多多)是一家专注于充电科技的新锐数码产品品牌,产品涵盖了家居生活、办公娱乐、外出旅行、车载旅途等各种生活场景;上期充电头网评测的麦多多磁吸无线充电宝想必大家应该印象深刻,而今天拿到麦多多旗下的GaN5 mini氮化镓充电器,拥有更小体积、更多接口以及65W大功率,无论居家出行,这款氮化镓(GaN)充电器都可从容应对,接下来就跟随充电头网来沉浸式体验一下吧!
产品介绍
思路清晰,先看包装。
包装盒采用橙白配色,活力满满;上部分印有充电器外观图,右上角为品牌名首字母“M”;橙色部分印有充电器名称及品牌Logo。
包装盒背面上部分为充电外观特写图示;下部分为充电器规格参数铭文以及多项认证标识、条形产品码。
包装侧面印有“麦多多,充电快更多”品牌宣传标语。
打开包装,充电器本体固定在白色塑料盒中。
充电器整体为黑色,黑色亮面插入端+雾面本体拼接设计,提升整体商务感;采用防火PC材质,拥有CCC认证;正面印有麦多多品牌Logo。

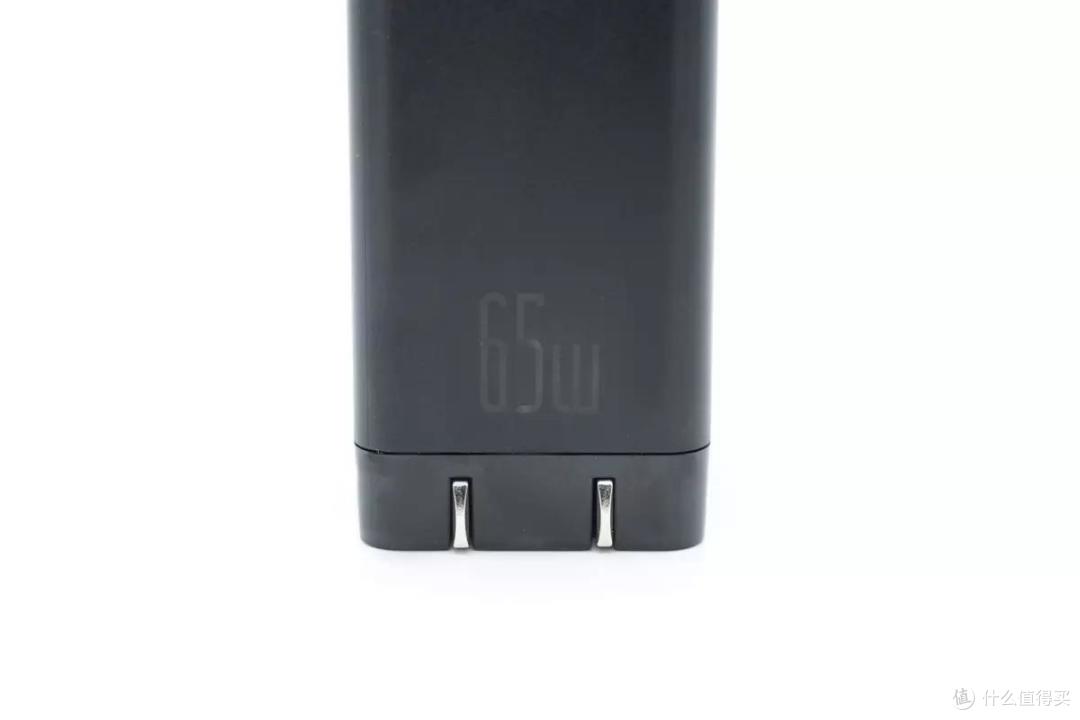

侧面印有充电器“65W”功率字样。

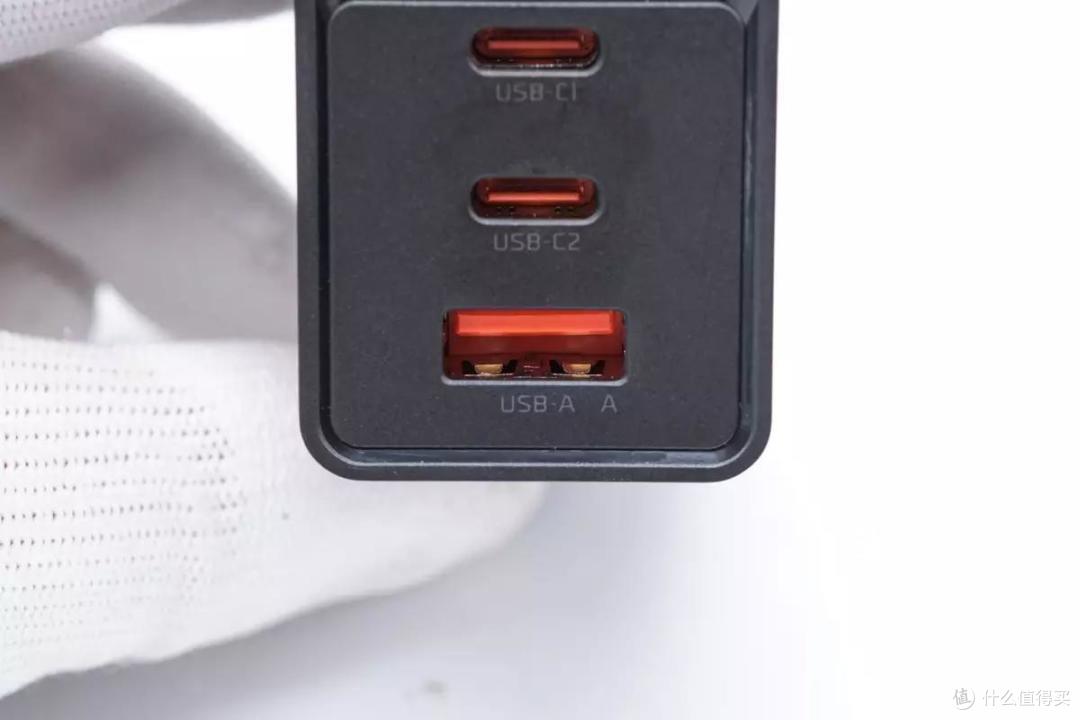

后侧输出端面板配置2C1A三个USB接口设计,母口胶芯均为橙色,有明显辨识度。
USB-A接口特写发现内部拥有加宽pin脚,可通过大电流。
采用折叠式国标插脚,外出方便收纳携带,减少剐蹭。
插脚一侧印有充电器规格参数铭文。
型号:CH-152
输入:100-240V~ 50/60Hz 1.5A
输出:USB-C1:5V3A,9V3A,12V3A ,15V3A ,20V3.35A(67W Max.) ;
USB-C2:5V3A,9V3A,12V3A ,15V3A ,20V3.35A (67W Max.);
USB-A:4.5V5A,5V4.5A,9V2A,12V⎓1.5A, 20V⎓1.5A(30W Max.);
拥有智能功率配备功能
C1+C2:45W+20W;C1+A:45W+18W;
C2+A:5V3.6A;C1+(C2+A):45W+18W;
拥有防火及CCC认证标识图示。

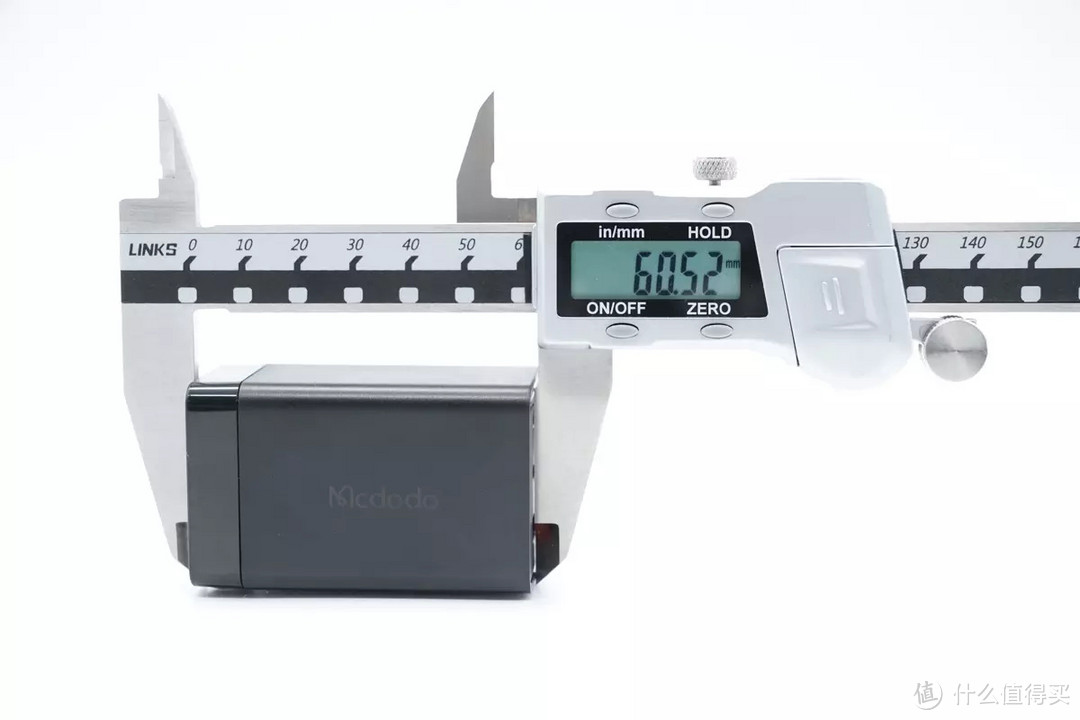

充电器长度约为60.52mm。
充电器高度约为37.53mm。

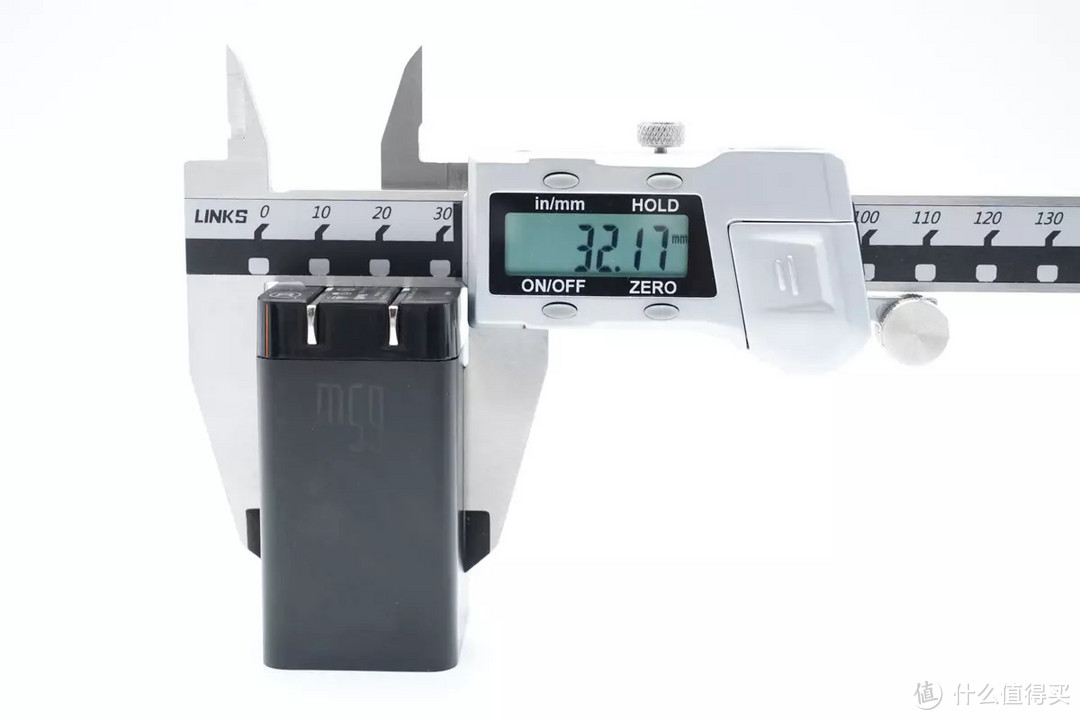

充电器宽(厚)度约为32.17mm,体积约为73.07cm³,以充电器功率65W计算,功率密度约为0.89W/cm³。

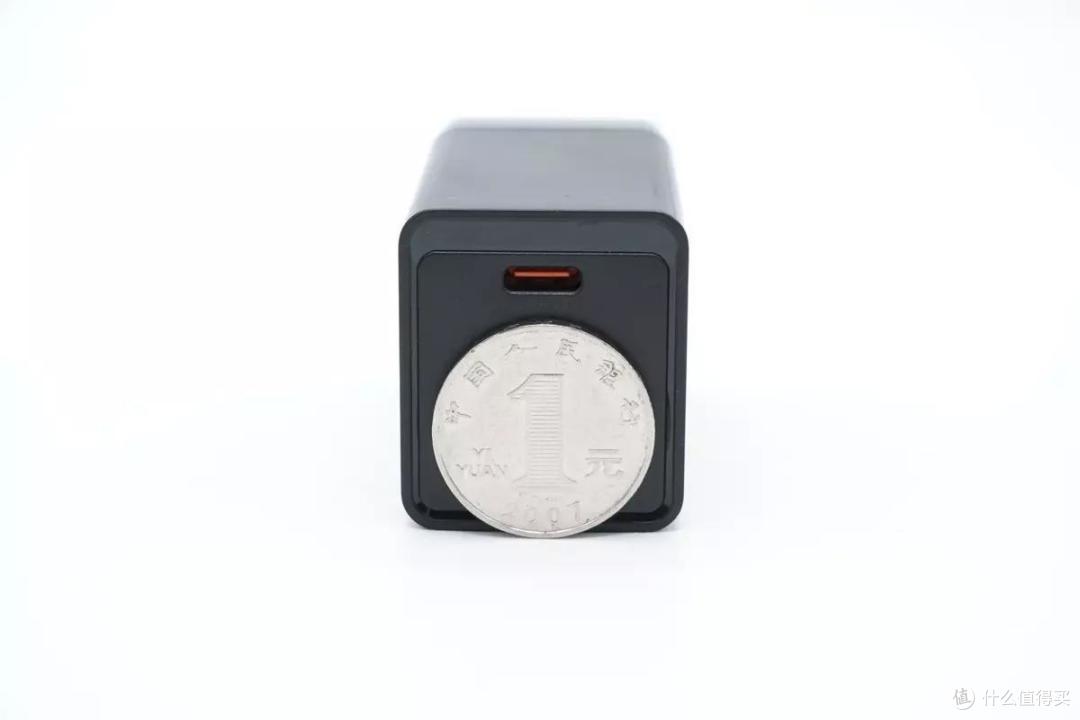

与第五套1元硬币相比稍显宽。

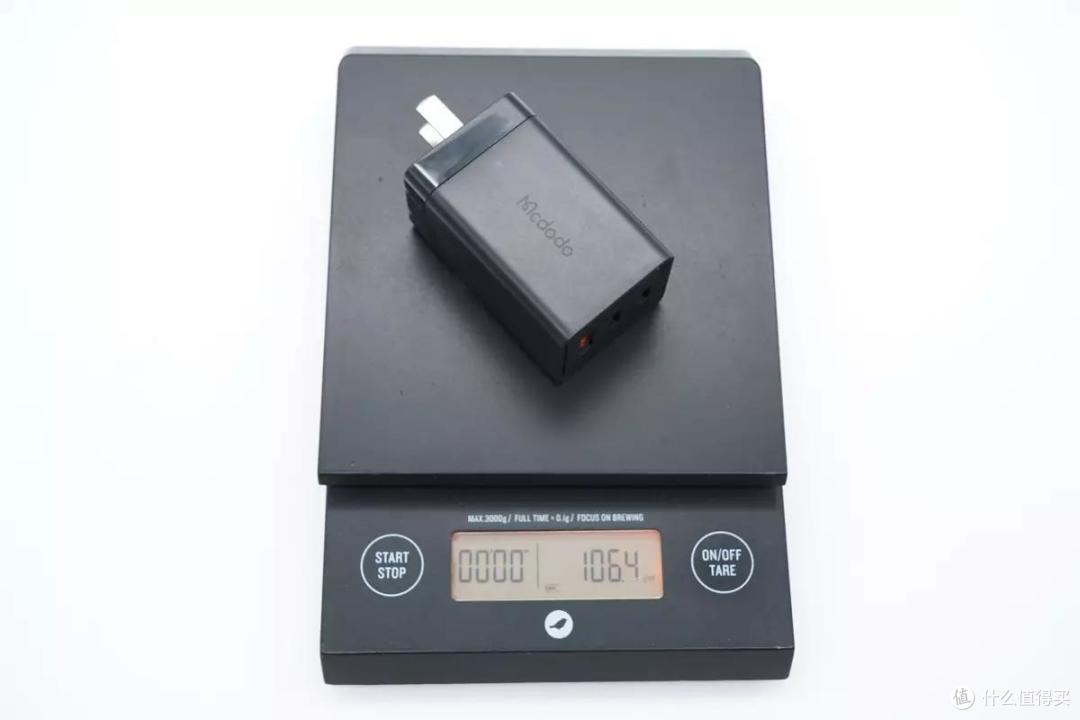

充电器重量约为106.4g,与第五套1元硬币6.1g相比,约17枚硬币重量。
与五号电池相比,体积控制优异,略显精致小巧
协议测试
除包装盒上标注的快充协议外,追求探索完整的协议是这个测试的意义,方便用户能根据具体的协议进行设备的选择,拥有更好的快充体验。

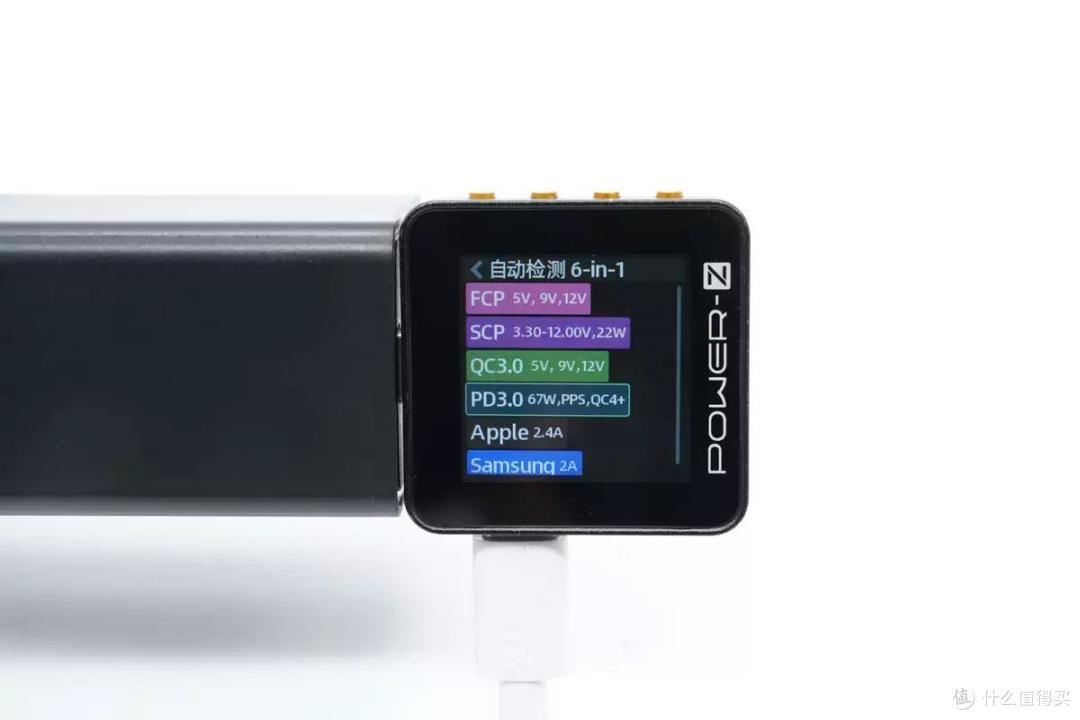

使用 POWER-Z KT002测得A口支持QC3.0、QC2.0、FCP、AFC、SCP等快充协议,协议支持范围还不错。
使用 POWER-Z KM002C测得C1口支持支持 Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PE、PD3.0 和PPS等充电协议,协议支持范围较为丰富。

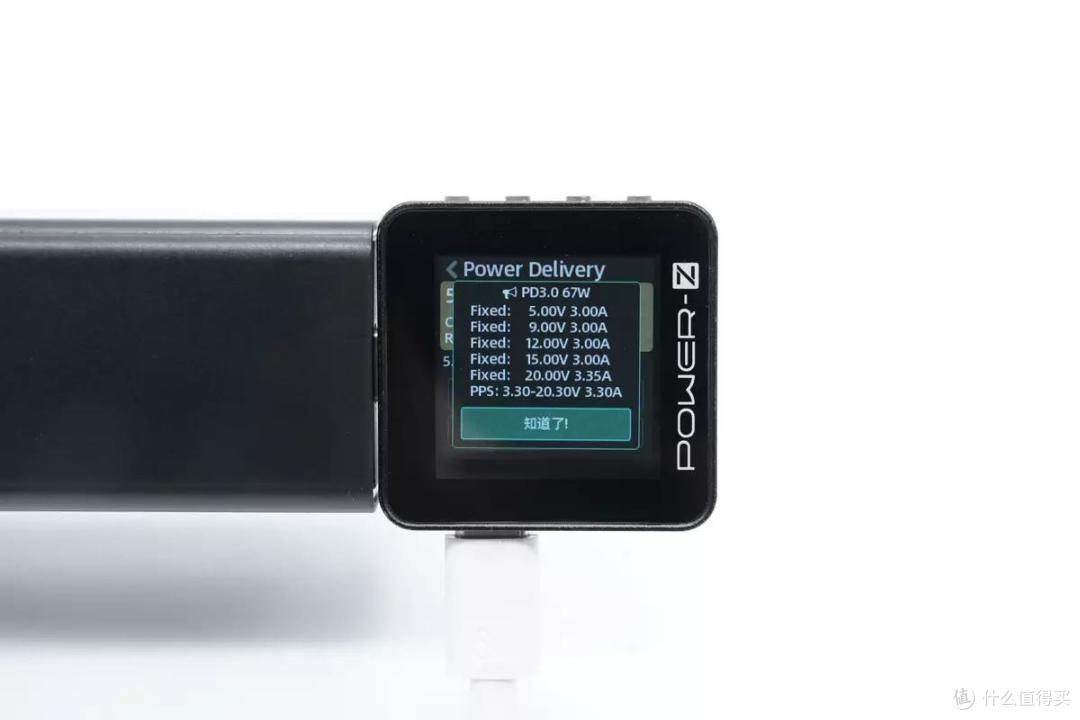

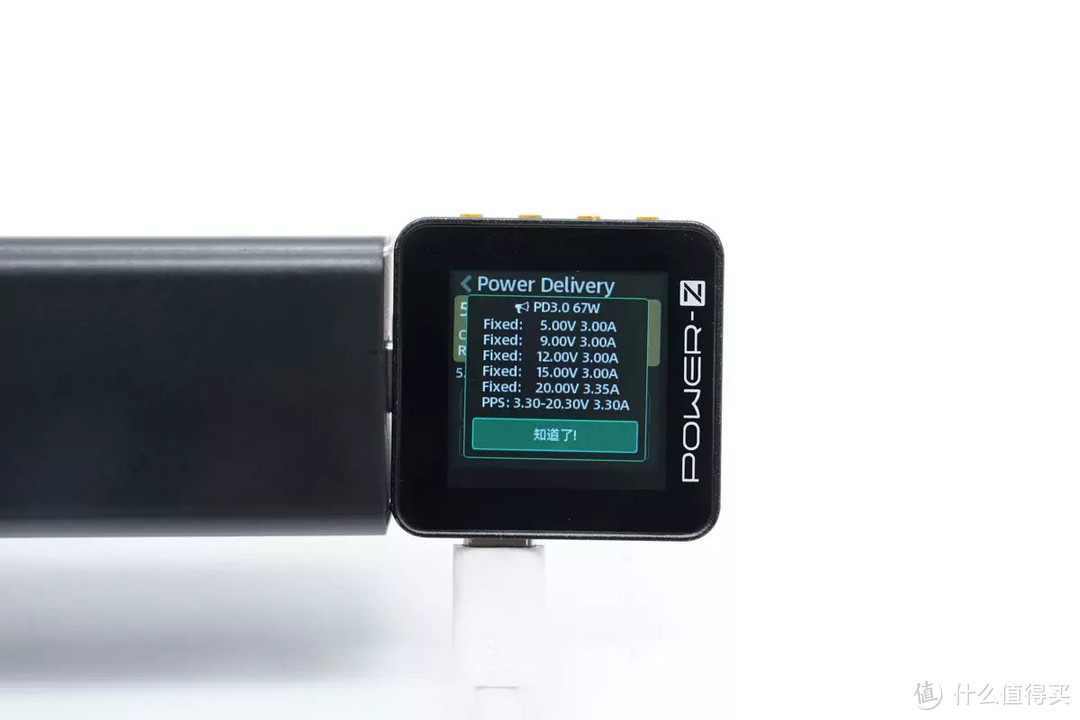

实测PDO报文方面,C1支持5V3A、9V3A、12V3A、15V3A和20V3.35A五组固定电压档位和3.3-20.3V3.3A一组PPS电压档位。
使用 POWER-Z KM002C测得C2口支持支持 Apple2.4A、QC2.0、QC3.0、QC4+、AFC、FCP、SCP、PE、PD3.0 和PPS等充电协议。
实测PDO报文方面,实测与C1接口相同,不做过多赘述。
产品评测
接下来就带大家看一看这款充电器的具体使用体验。充电头网会从兼容性测试、充电全程测试、待机功耗测试等方面带大家全方位了解这款充电器。
充电兼容性测试
兼容性测试环节可以清楚的得知充电器为各个设备的充电情况,充电头网会使用数十款设备搭配充电器进行测试,为读者呈现真实的测试数据。因为充电器的C1和C2接口有着相同的性能表现,所以兼容性测试部分仅测试USB-C1接口。

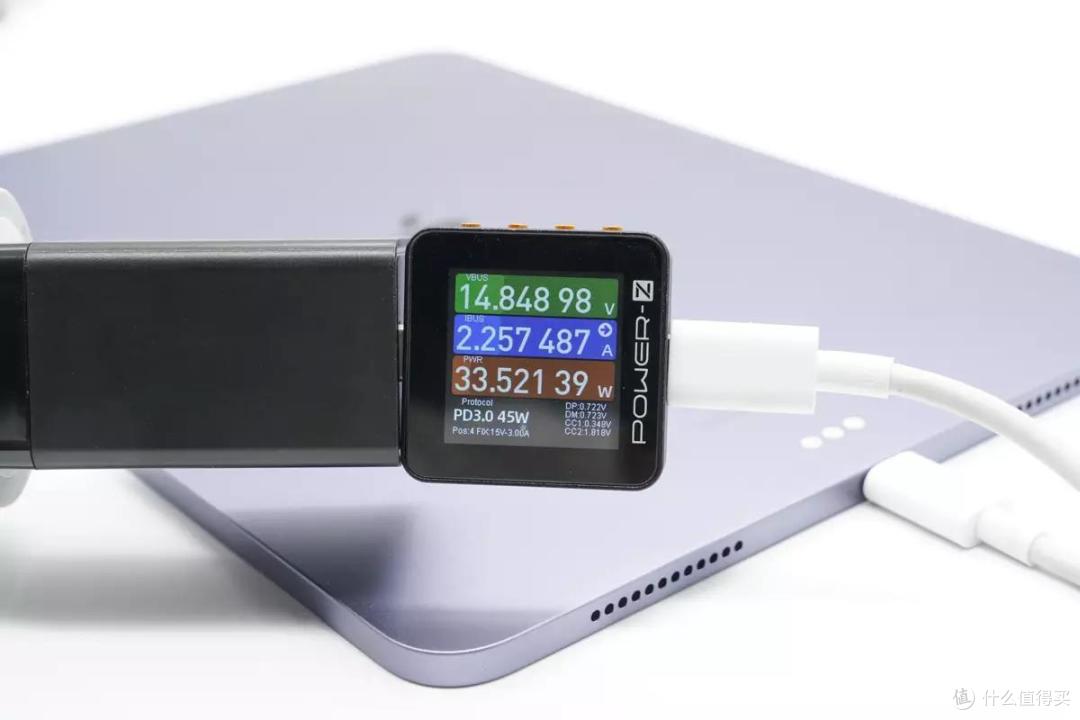

iPad Air 5是苹果最新推出的iPad电脑,配备USB-C接口并支持PD快充, 使用充电器为iPad Air 5充电,功率为14.84V 2.25A 33.52W。

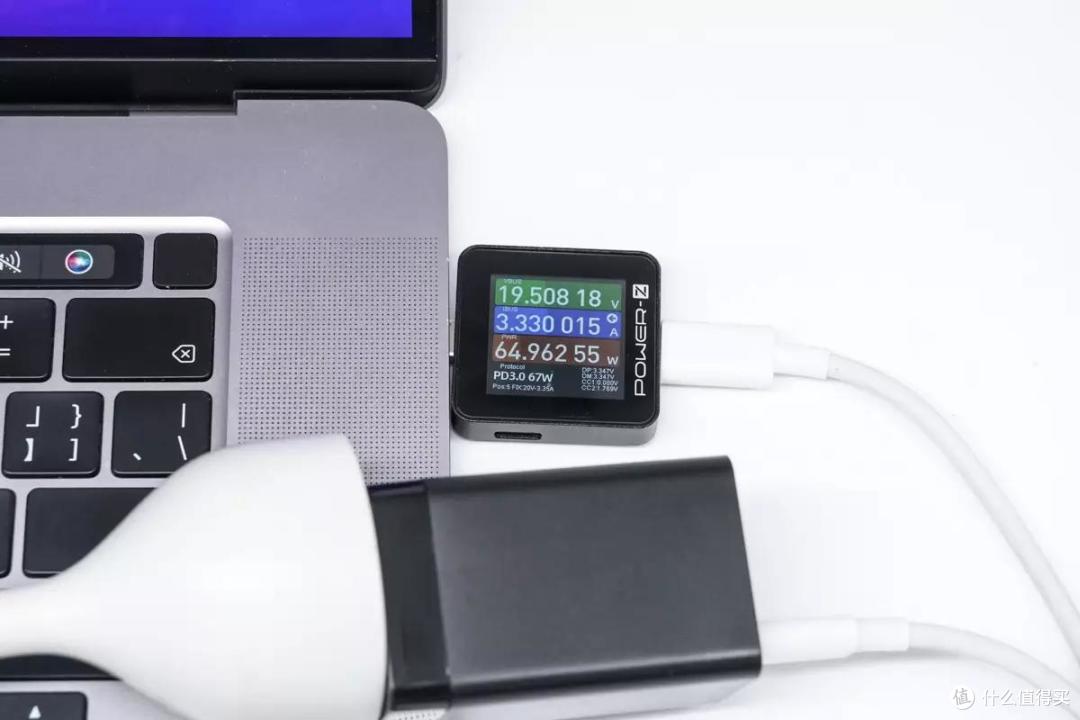

使用充电器为MacBook Pro 16充电,功率为19.5V 3.33A 64.96W,这已经达到了充电器的最大输出功率。

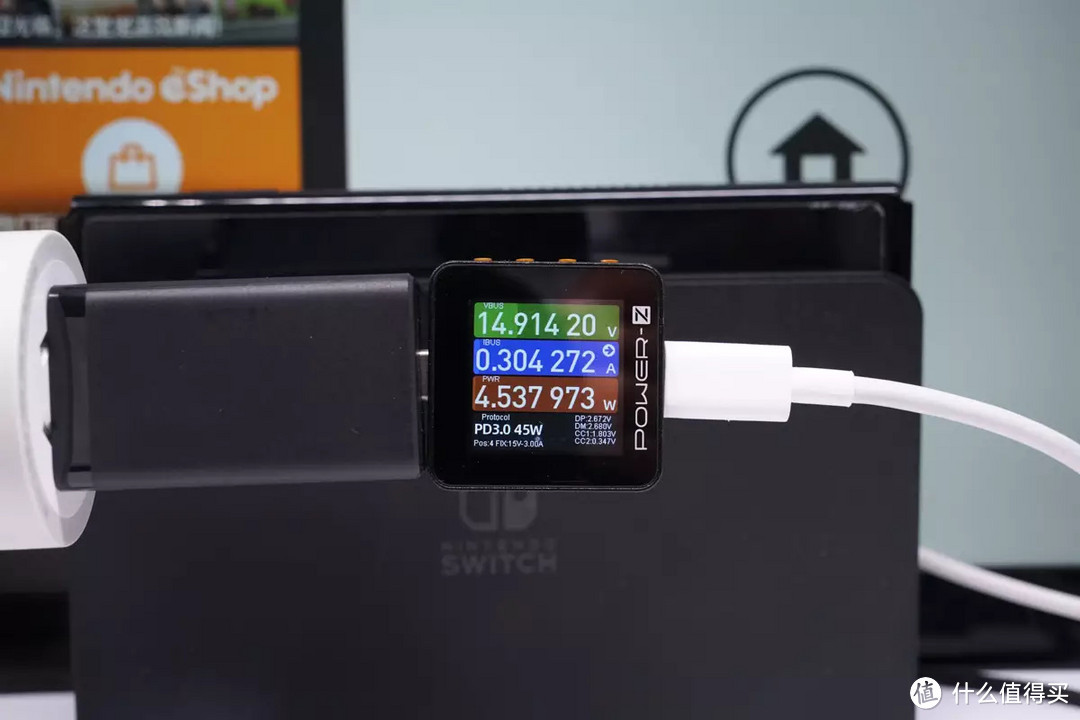

Switch底座TV模式支持PD快充,但想激活底座TV模式需要PD充电器支持15V3A及以上的PD快充档位,也就是充电器最低也要支持45W快充。使用USB-C1为Switch底座TV模式供电,充电器输出功率为14.91V 0.3A 4.53W,成功点亮底座TV模式。
得益于USB PD快充与USB-C物理接口的大范围普及,这股风同样也吹到了电动工具上面,充电头网入手的这台米家手枪钻就配备了USB-C的充电接口,并支持USB PD快充协议,使用USB-C为米家手枪钻充电,功率为8.95V 0.91A 8.2W。

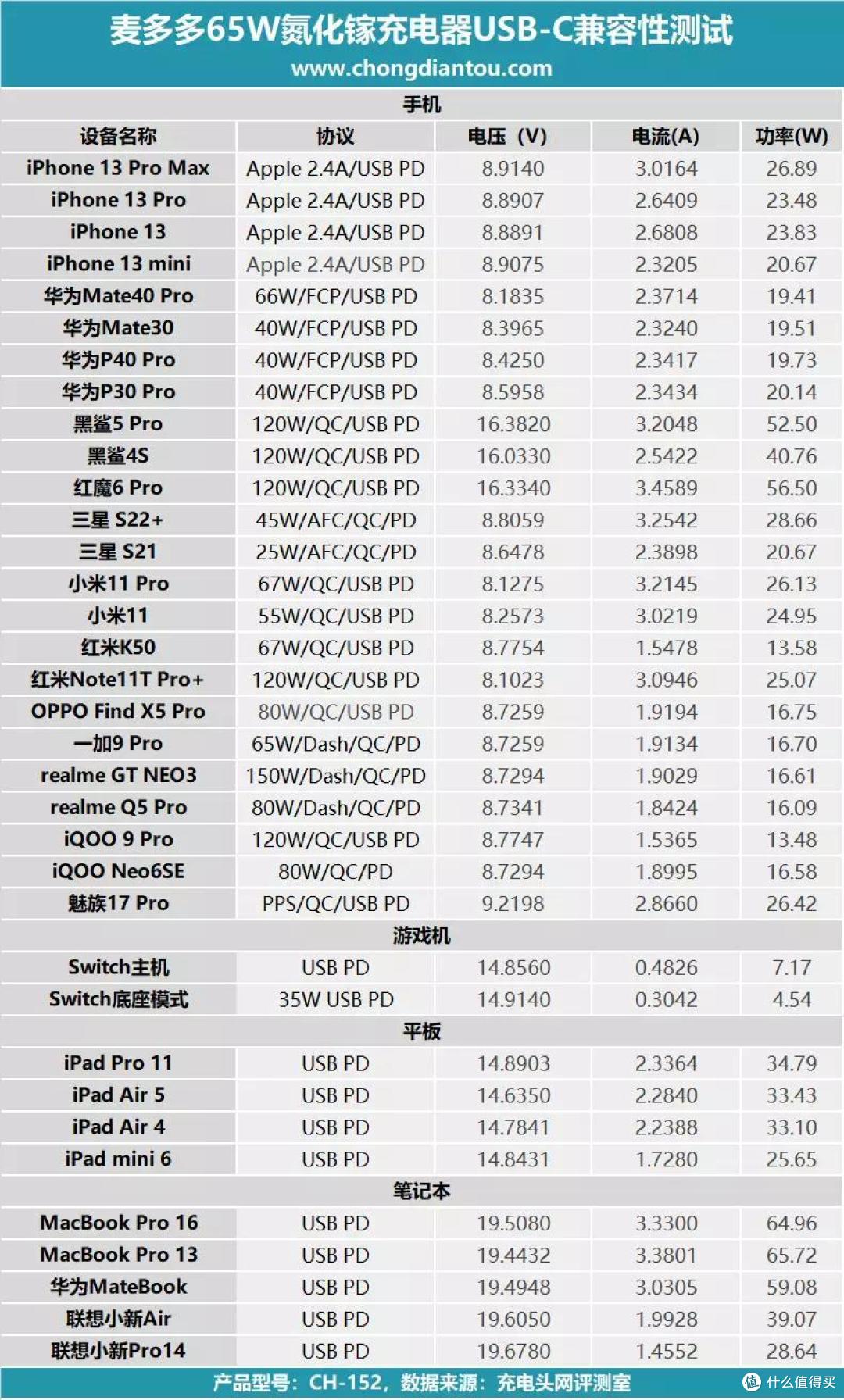

将测试数据汇总,USB-C支持65W快充,实测支持iPhone手机快充,为华为手机充电功率在20W左右,此外为部分安卓手机充电功率可以达到近60W,为笔记本充电功率可以达到65W左右,已经接近了充电器的最大输出功率,表现不错。
柱状图这里,苹果笔记本的功率最高,达到了65W左右。红魔和黑鲨手机的功率其次,在50W以上,其他设备的功率柱状图走向依次降低。
下面来看USB-A接口的兼容性测试数据。

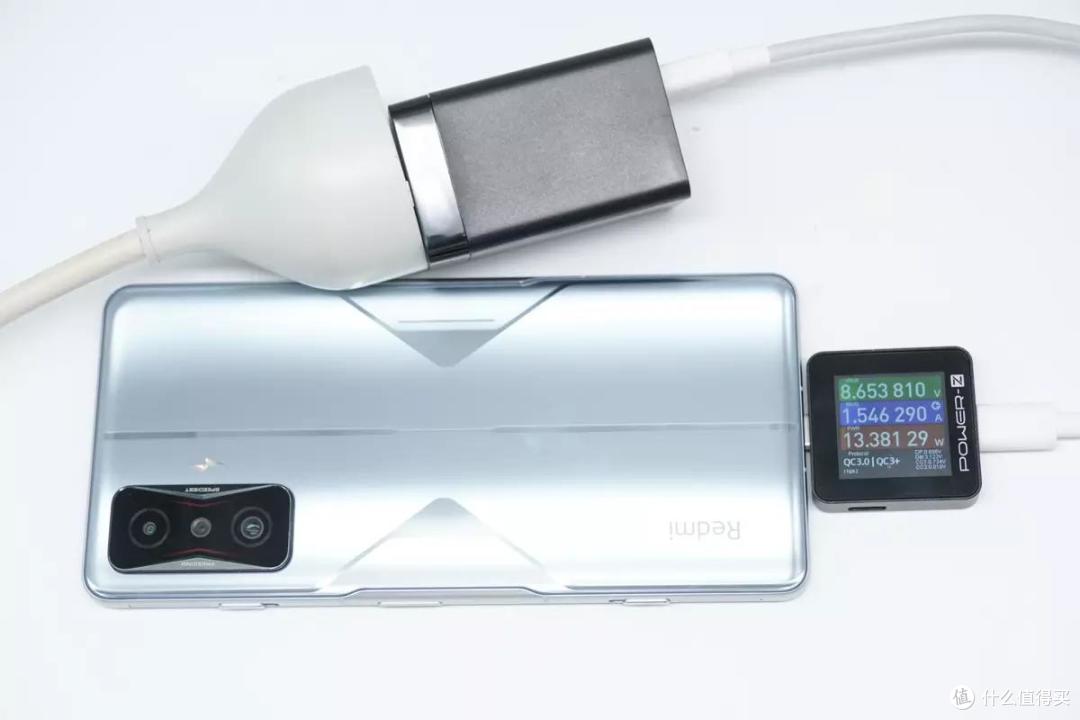

USB-A支持22.5W快充,使用USB-A为红米K50电竞版充电,功率为8.65V 1.54A 13.38W。
将USB-A接口的兼容性数据汇总,USB-A主要还是为手机充电,实测USB-A支持华为SCP快充,为其他部分安卓机型可以提供QC快充。
柱状图部分,华为手机的功率自然最高,其他设备的功率柱状图依次递减。
多口同时输出测试
麦多多的这款充电器支持65W的输出功率,但机身配备3个接口,在多口同时输出时功率是如何分配的,还需要实测一下。
使用USB-C1为笔记本电脑充电,功率为42.86W,同时使用USB-C2为iPad Air 5充电,功率为19.08W。

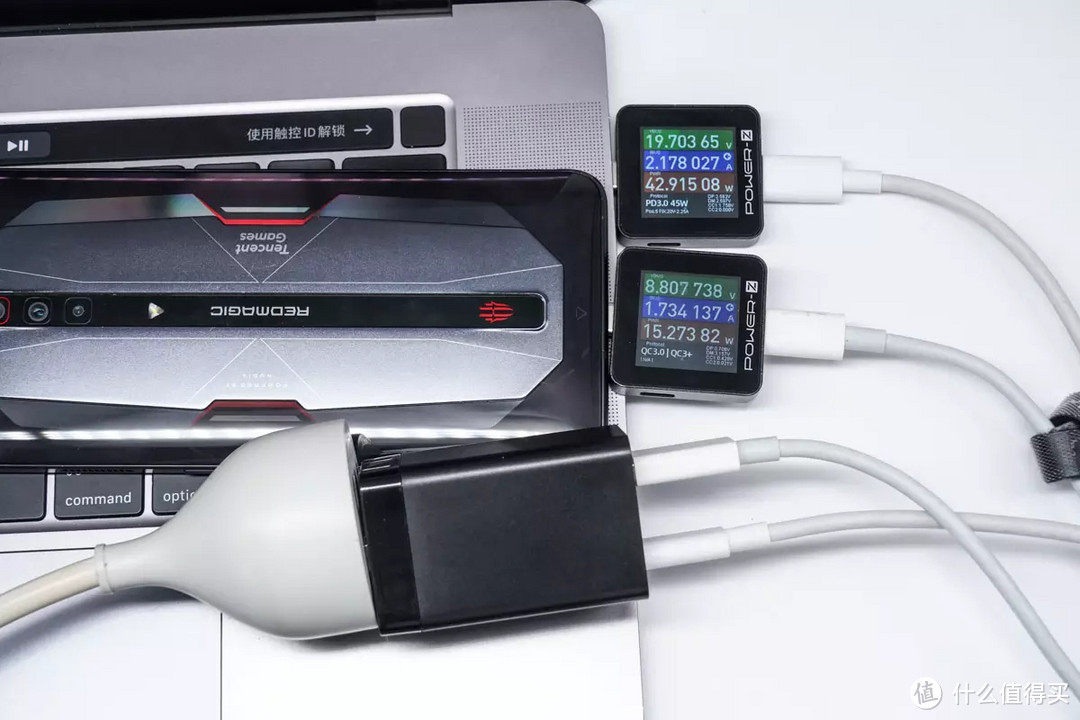

使用USB-C1为笔记本电脑充电,功率为42.91W,同时使用USB-A为手机充电,功率为15.27W。
最后,使用USB-C1为笔记本电脑充电,功率为42.88W,同时使用USB-C2和A口为iPad Air 5和手机充电,功率分别为10.81W和4.21W。
充电全程测试
为了更大程度的发挥出充电器的性能,此次充电全程测试选择为MacBook Pro 13充电,以下是实测全程。
这是使用充电器的USB-C1为MacBook Pro 13充电全程的数据,整个过程大致分为6个阶段,于2小时11分充电结束,最高功率为19.65V 2.92A 57.42W。
将充电全程绘制成曲线图,可以看出,USB-C1为MacBook Pro 13半小时充电35%,1小时充电67%,完全充满需要2小时11分。
待机功耗测试
现如今,用户使用充电器为设备充电结束后,不再从插座拔掉已成为常态。很多读者都想知道充电器如果一直插在插座上是否浪费电,待机功耗测试环节就是为了解答这个问题。
经过功率计测试,充电器在220V 50Hz的空载功耗为0.111W,换算下来一年损耗的电能约为0.97KW·h,若市价电为0.6元/KW·h,则充电器一年的电费约为0.582元左右。
110V 60Hz时的空载功耗为0.084W,换算下来,一年损耗的电能约为0.73KW·h,若市价为0.6元/KW·h,则充电器一年的电费约为0.438元左右。
小结
待机功耗测试的就是充电器插在插座上不用的话,一年会耗电多少,对于数值的话自然是越低越好。经实测,麦多多65W氮化镓充电器在220V的市电环境下在插座上不用,一年用掉的电费仅5毛钱左右;而在110V的市电环境下不用,一年用掉的电费仅4毛钱左右。几乎是可以忽略不计的。
转换效率测试
充电器本质上是一种转换设备,过程中会有损耗,以热量的形式散发出来。我们平时看充电器上面的参数输出100W或者65W是充电器可以为设备提供的最大输出功率,但充电器从插座上汲取的功率往往要更大一些,下面是充电器在220V 50Hz和110V 60Hz交流输入的情况下分别进行了转换效率测试,测试结果如下。
220V 50Hz下,将充电器在各个电压档位的输出功率拉满进行测试:五个档位测得插线板AC端输入功率和USB端输出功率,通过计算,可得充电器的转换效率从86.82%到91.68%不等。
110V 60Hz下,充电器的转换效率从86.31%到90.28%不等。
小结
转换效率可以反应出充电器的质量,从数据上来看百分比自然是越高越好。从上面的测试数据可以看出,在大功率输出时的转换效率在88%左右,甚至可以达到91%以上,这个效率在一些大功率PD充电器的阵营里面都是排在前面的。联想到充电器的大功率快充面向的是为笔记本电脑充电,对于用户来讲最直观的感受就是为笔记本充电的时候效率高,发热自然就低了。
纹波测试
由于充电器中采用开关电源,变压器次级输出的并非直流电,需要经过整流和电容滤波输出,也就是充电器输出会存在纹波。充电头网采用示波器测试充电器输出的纹波值,与国家标准进行比对,检测充电器的输出质量。纹波越低,充电器的输出质量就越高。

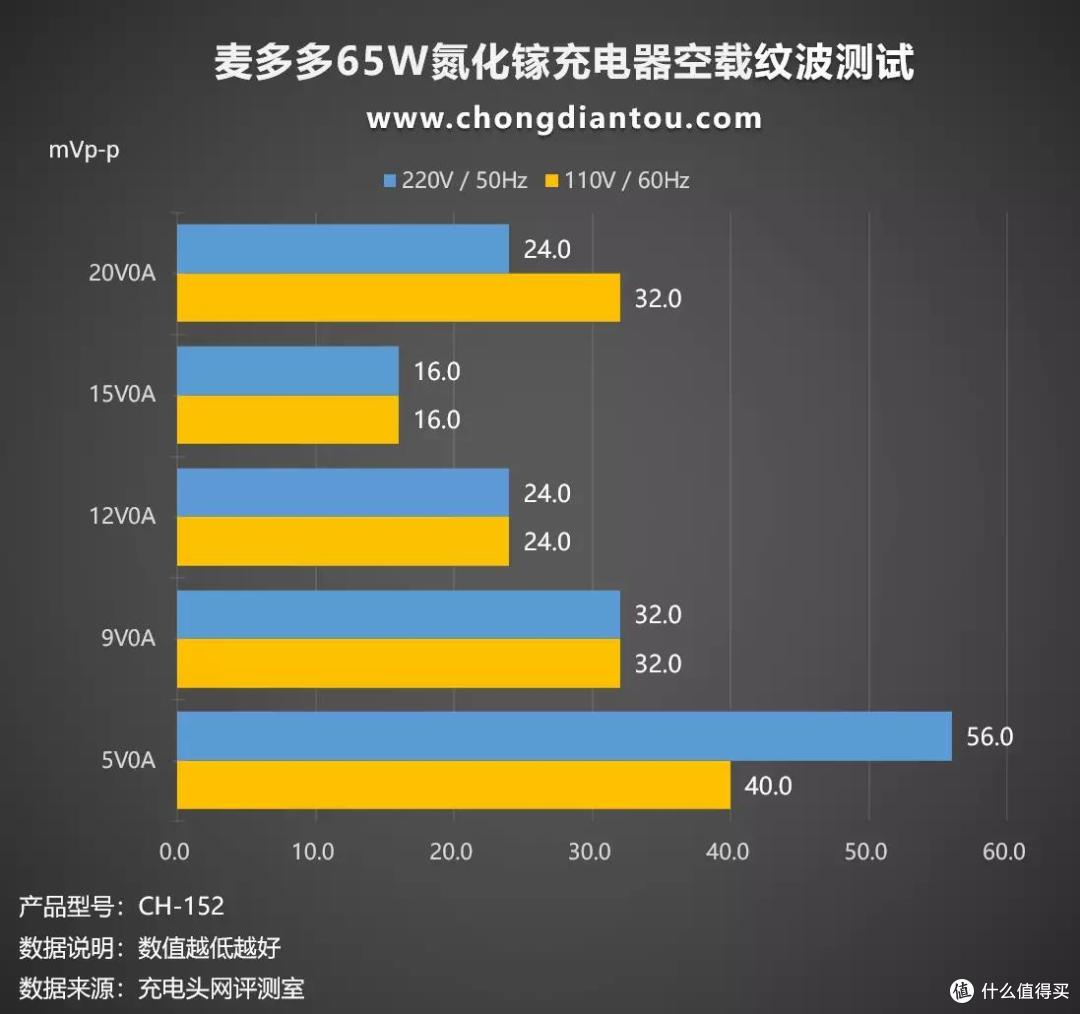

纹波测试分为空载(柱状图中Y轴电流为0A)和重载(柱状图中Y轴电流为非0A)两种。空载部分,充电器在220V 50Hz交流输入下,处于5V0A空载状态时纹波最高,为56mVp-p;处于15V0A空载状态时纹波最低,为16mVp-p。
充电器在110V 60Hz交流输入下,处于5V0A空载状态时纹波最高,为40mVp-p;处于15V0A空载状态时纹波最低,为16mVp-p。

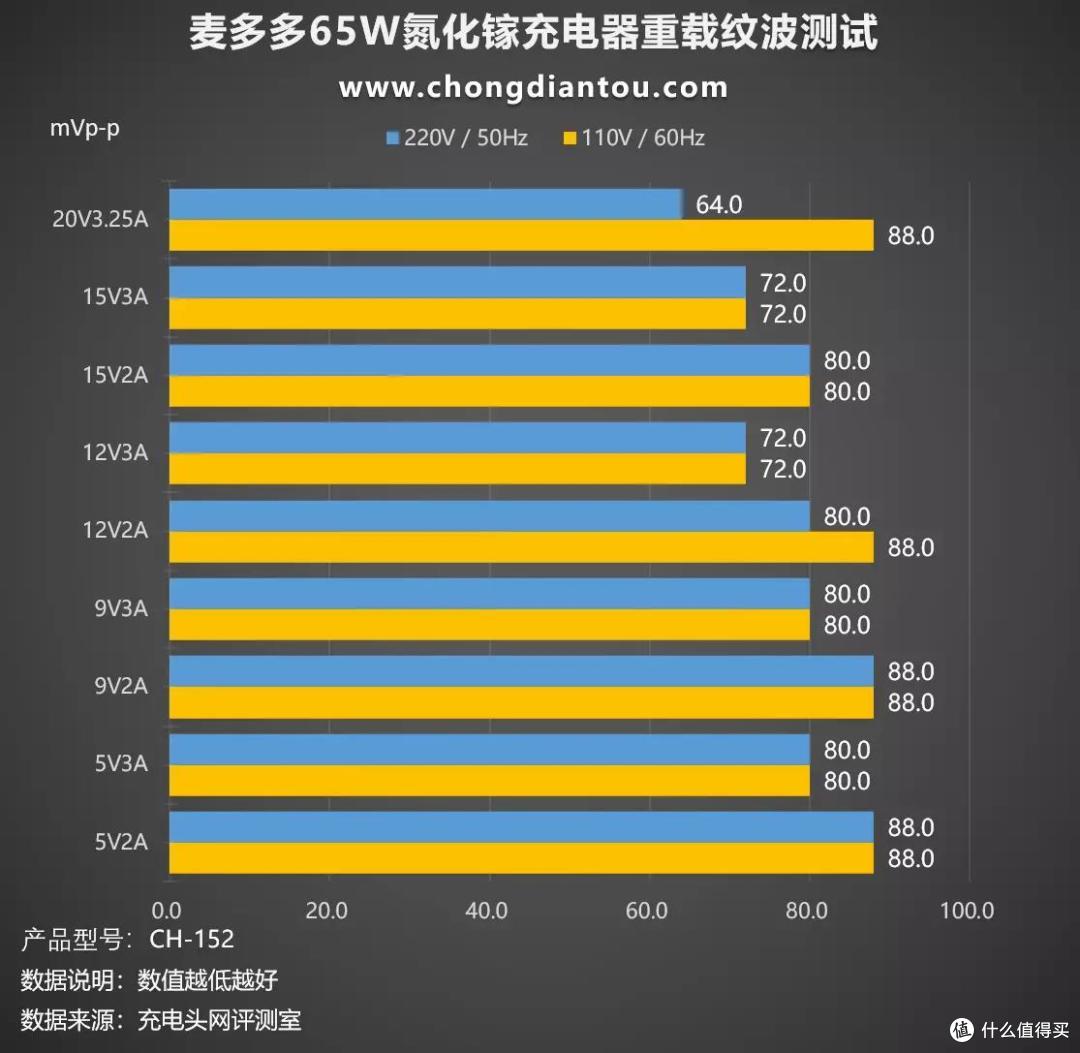

重载部分,充电器在220V 50Hz交流输入下,处于5V2A和9V2A输出状态时纹波最高,为88mVp-p;处于20V3.25A输出状态时纹波最低,为64mVp-p。
充电器在110V 60Hz交流输入下,处于5V2A、9V2A、12V2A、20V3.25A输出状态时纹波最高,为88mVp-p;处于12V3A和15V3A输出状态时纹波最低,为72mVp-p。
小结
纹波数值越低,说明充电器的输出质量越高。从测试得到的数据来看,纹波数值大都在100mVp-p以下,说明充电器的输出质量是非常高的。
温度测试
前面提到充电器工作时会涉及到效率转换的问题,其中的损耗电量绝大多数以热量散发,所以充电器长时间工作的发热情况也是测试的重要一环。满载一小时测试中,低功率密度的氮化镓充电器满载温度一般在60℃-70℃之间,而高功率密度的单口氮化镓充电器一般在70℃左右,高功率密度的多口氮化镓充电器温度一般都会超过70℃。实测中,充电器以20V3.25A 65W功率持续输出一小时,采集充电器表面温度,实验全程将充电器置于25°C恒温箱当中。
首先来看看在 220V50Hz 的市电环境下,充电器的温度表现。
1小时后使用热成像仪拍摄充电器两个侧面表面的最高温度为69.4℃。
另外两侧的最高温度为71.5℃。
再看看 110V 60Hz 的市电环境下,充电器的温度表现。
1小时后使用热成像仪拍摄充电器两个侧面表面的最高温度为70.4℃。

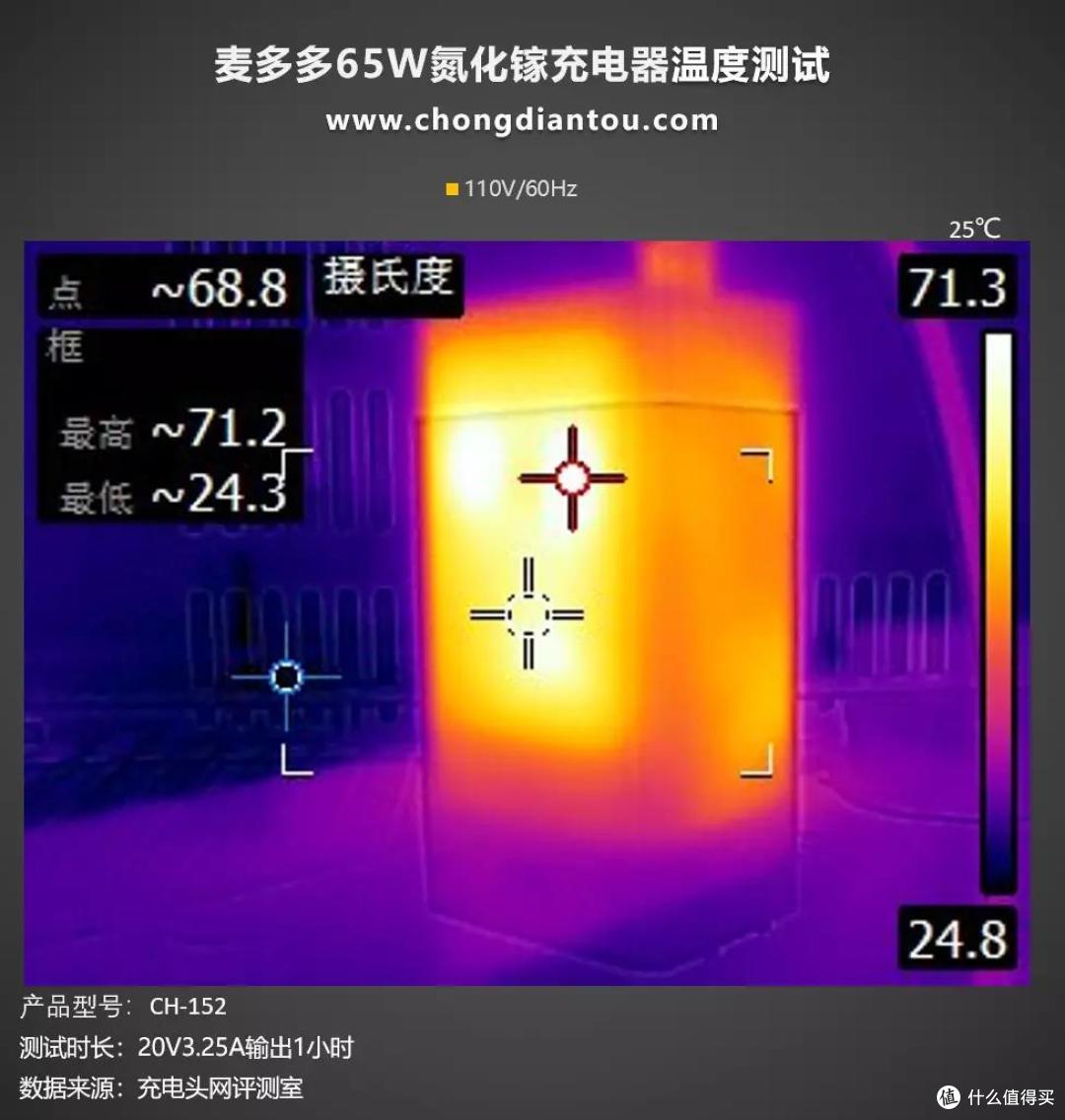

另外两侧的最高温度为71.2℃。
将4个温度数据汇总,整体来看温度在69℃到72℃左右。
柱状图部分,充电器在220V输入下的温度最高,为71.5℃,在220V输入下的温度最低,为69.4℃,完全低于GB4943.1-2011中对于温度的规定限制。
充电头网总结
Mcdodo GaN5 mini 快充旅行充电器在外观方面,在配置2C1A 三个USB输出接口的同时,长方体型设计让整体体积更小巧,并且得益于内部元器件的高度集成和氮化镓半导体材料设计方案,同时做到65W大功率输出;折叠式插脚设计旅行出差也能方便携带;协议覆盖较为全面,并且支持PPS快充协议,动态充电精准不伤机。
性能方面,麦多多 GaN5 mini 充电器是目前65W功率段的主流接口配置,兼容性方面无论是USB-A接口还是USB-C接口的表现都很不错,甚至为部分安卓手机充电功率可以达到近60W,而65W PD快充功率也可以满足平板电脑和大部分笔记本电脑的快充需求。
在两类市电下,与空载功率标准对比,充电器待机功耗均在0.1W左右;在两类市电下,实测转换效率在86.31%到91.68%,对MacBook Pro 13进行满电测试,从0至100%用时2小时11分钟,与Apple原装67W充电器不分伯仲。
质量方面,以纹波测试和温度测试展示,考虑到国际市电不同,测试220V50Hz和110V60Hz两种电压,在空载状态和重载状态下,纹波数值均不超过90mVp-p,输出质量就不言而喻了;而高效转换效率直接表现方式就是温度,对于小体积而言,相较于常规的65W氮化镓充电器来讲要稍高一些,但在25℃环境下,以65W功率满载1小时,整体温度不超过72℃。
整体上来看,Mcdodo GaN5 mini 快充旅行充电器秉承品质安全的制造理念,拥有多重保护墙,小体积内的性能调校也是相当出色,拥有Apple原装67W充电器的充电体验,而且对于多阵营多智能设备用户无论是生活居家还是旅行出差都是不错的选择。
