拆解报告：AENZR恩泽130W 4C口氮化镓充电器AZ1130

前言

AENZR恩泽推出了一款四口的氮化镓充电器，支持130W大功率输出，包装内附送1.5米延长线，支持桌面充和墙充两种使用方式，并同时支持4台设备快充。双口输出时支持100+30W或65+65W功率分配，满足大功率快充输出以及两台笔记本同时充电需求。

充电头网拿到了恩泽推出的这款氮化镓充电器，这款充电器采用折叠插脚设计，方便携带与收纳，下面就进行开箱与拆解，看看这款充电器的设计与用料。

AENZR130W氮化镓快充开箱

包装盒正面印有AENZR品牌、充电器名称以及外观图。

侧面印有产品可充电设备，包括笔电、平板、手机、SWITCH、移动电源等。

背面印有产品使用场景图、卖点和参数信息。

包装内含电源线、充电器以及使用说明书。

电源线输入端插头设有小凹面，方便插拔使用，另一端插头拼接式设计。

插槽为U型设计，中心还有两个凸起卡扣。

其中一个卡扣可活动设计，通过顶部滑板实现脱扣分离，方便用户使用。

电源线与充电器连接场景一览。

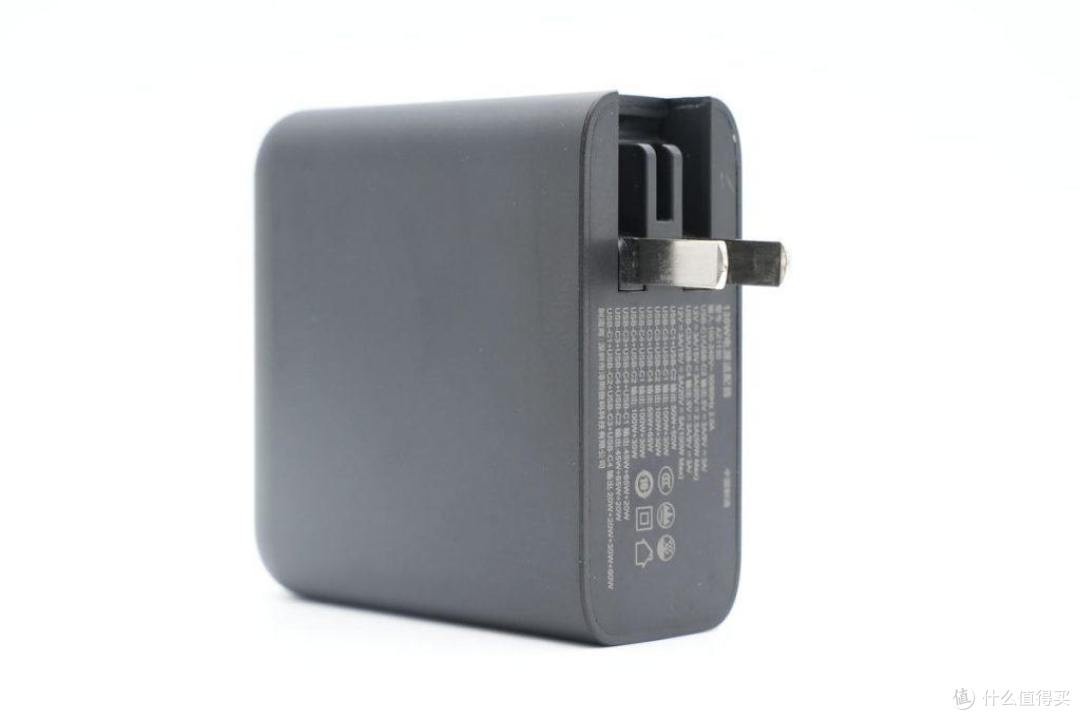

充电器采用PC材质黑色外壳，表面磨砂抗指纹，两侧及顶部边缘过渡圆润，输入端则为平直切面设计，可以很好贴合墙插提升稳定性。

机身正面印有AENZR品牌logo。

输入端外壳印有充电器参数

型号：AZ1130

输入：100-240V~50/60HZ 2A

USB-C1/C2输出：5V3A、9V3A、12V3A、15V3A、20V2.5A（50W Max）

USB-C3/C4输出：5V3A、9V3A、12V3A、15V3A、20V5A（100W Max）

C1+C2：50W+50W

C3+C1：100W+30W

C3+C2：100W+30W

C3+C4：65W+65W

C4+C1：100W+30W

C4+C2：100W+30W

C3+C4+C1：45W+65W+20W

C3+C4+C2：45W+65W+20W

C1+C2+C3+C4：20W+20W+30W+60W

制造商：深圳市泽熙数码科技有限公司

产品已经通过了CCC认证。

充电器自带可折叠国标插脚，加上前面提到的可连接电源线，让产品无论是在固定场所使用，还是外带出差，都十分方便。

输出端配有指示灯以及四个USB-C接口，每个接口旁都印有标序，方便用户区别使用。

测得电源线端到端长度约为1.5米。

充电器机身高度为74.49mm。

宽度为74.48mm。

厚度为32.27mm。

和苹果140W充电器对比，体积小一些。

拿在手上的大小直观感受。

充电器净重约为239g。

接通电源，指示灯亮淡紫色光。

使用ChargerLAB POWER-Z KM002C测得USB-C1口支持Apple2.4A、Samsung 5V2A协议，以及QC3.0、QC5、AFC、SCP、PD3.0、PPS快充协议。

同时PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V2.5A五组固定电压档位，以及3.3-16V3A一组PPS电压档位。

测得C2口兼容快充协议和C1口的相同。

PDO报文也完全一样，即C1、C2口单口输出性能一样，支持功率盲插。

测得USB-C3口支持QC3.0、QC5、AFC、FCP、SCP、PD3.0、PPS快充协议。

并且还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。

测得C4口兼容协议和C3口的相同。

PDO报文也一样，C3和C4口同样支持功率盲插。

AENZR130W氮化镓快充拆解

在了解了AENZR这款130W氮化镓快充的外观，配置和性能后，下面就进入拆解环节，看看内部的设计作用如何，

首先沿折叠插脚侧接缝撬开充电器外壳，取出内部PCBA模块，PCBA模块采用黄铜散热片包裹散热，并贴有胶带绝缘。

输出侧4个USB-C接口采用相同的降压小板设计，在散热片下方是麦拉片绝缘。

散热片采用卡扣固定。

PCBA模块背面焊接固定散热片。

交流输入采用导线焊接连接，导线连接处打胶加固。

使用游标卡尺测得PCBA长度约为69.15mm。

PCBA模块宽度约为67.55mm。

PCBA模块厚度约为26.39mm。

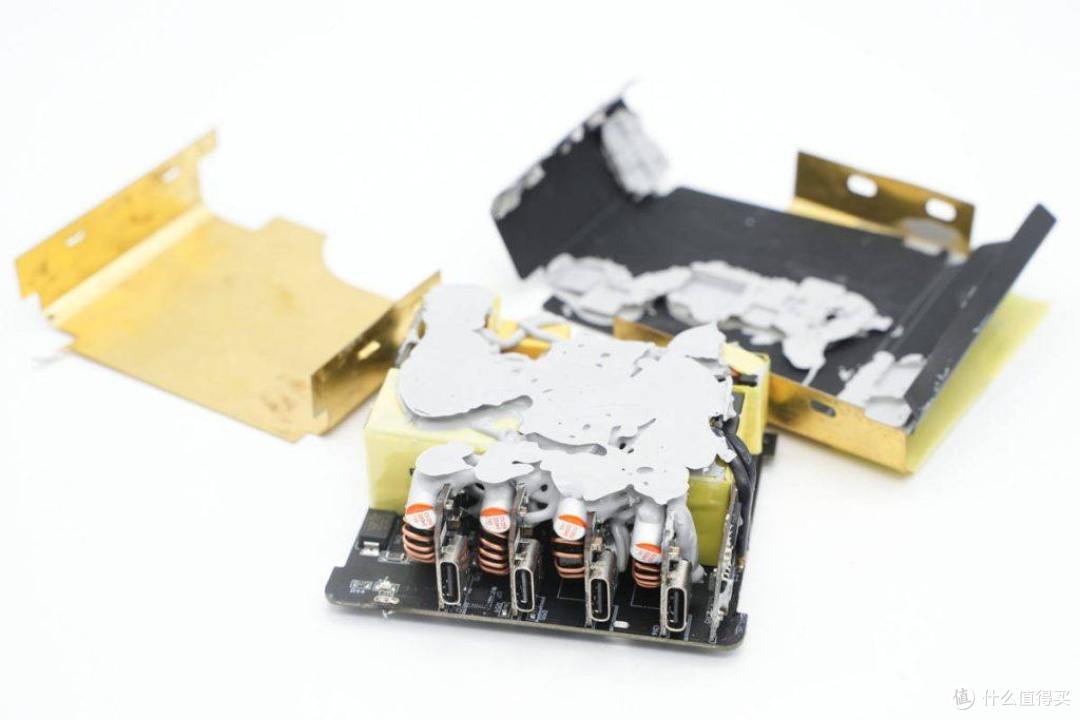

拆下PCBA模块正反面固定的散热片，内部元件打胶填充固定及散热。

PCBA模块内部电感，变压器均缠绕胶带绝缘，高压电解电容套有黄色绝缘。PCB开槽插入麦拉片与次级电路绝缘。

PCBA背面开槽插入麦拉片加强绝缘。

PCBA模块正面一览，其中左上角为输入端EMI滤波电路，左侧焊接一块小板焊接整流桥，在EMI滤波电路下方是PFC升压电感，电感右侧是高压滤波电容，电容右侧为LLC谐振电感和变压器，底部为二次降压电路。

PCBA模块背面一览，中间是一颗PFC+LLC二合一控制器，左上角是LLC半桥的两颗开关管，在主控芯片右侧是一颗碳化硅二极管，右侧下方是纳微氮化镓功率芯片，用于PFC升压。白色光耦用于输出电压反馈。

通过观察发现，恩泽这款130W充电器采用PFC+LLC+SR开关电源架构设计，PFC进行功率因数校正，LLC电源输出固定电压，输出采用同步整流，输出固定电压为四路二次降压电路供电，实现各个接口的独立快充。

充电器输入端一览，焊接保险丝，共模电感，安规X2电容等元件。

延时保险丝来自贝特电子，出料号932，规格为5A 250V。

共模电感采用绝缘线和漆包线绕制在绿色磁环上，用于抑制EMI干扰。

X2安规电容容量为0.47μF。

第二级共模电感采用漆包线绕制，缠绕胶带绝缘。

整流桥焊接在垂直小板上，丝印RSBL8010，两颗整流桥采用半桥连接，并联使用均摊发热，降低温升。

输出滤波电感采用磁环绕制。

薄膜电容来自东莞台强电子，规格为1μF 450V。

电源主控芯片采用MPS HR1211，是一颗多模式PFC和电流模式LLC二合一控制器，将传统芯片方案需要2-3颗芯片才能实现的功能集成在一颗芯片内部，PFC控制器支持CCM和DCM工作模式。

HR1211采用数字环路控制，芯片参数可灵活配置。支持高压启动和智能X电容放电，PFC级支持最高250KHz工作频率，LLC级内置600V半桥驱动器，内部集成自举二极管，工作频率高达500KHz，支持丰富的保护功能。

PFC升压开关管来自纳微，是一颗氮化镓功率芯片，型号NV6127，内部集成氮化镓开关管、氮化镓驱动器以及逻辑电路，应用简单。NV6127采用QFN6*8mm封装，散热性能升级，125mΩ导阻，内置驱动器支持10-30V供电。最高支持2MHz开关频率。

纳微半导体 NV6127 资料信息。

充电头网拆解了解到，采用纳微NV6127氮化镓芯片的产品还有联想90W闪充双口氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等。此外，纳微GaNFast功率芯片此前已被OPPO 50Ｗ饼干氮化镓快充、RAVPOWER 65W 1A1C氮化镓快充、小米65W氮化镓充电器、SlimQ 65W氮化镓快充、Anker PowerCore Fusion PD超极充、RAVPower 45W GaN PD充电器、倍思65W氮化镓充电器等产品采用，获得市场高度认可。

用于检测PFC开关管电流的两颗电流取样电阻，电阻为2512封装，100mΩ，两颗并联。

PFC升压电感特写，使用胶带严密包裹绝缘。

PFC升压整流管来自泰科天润，型号为G5S6504Z，耐压650V，正向电流4A，最高工作温度175℃，采用DFN5*6封装。

高压滤波电容来自华容伟业，规格为82μF450V。

为初级主控供电的滤波电容同样来自华容伟业，规格为35V 100μF，使用固态电容。

LLC开关管来自龙腾，型号LSNC65R180GT，是一颗耐压700V的NMOS，导阻180mΩ，采用PDFN8*8封装，使用两颗组成半桥。

谐振电容规格为0.022μF 630V。

LLC谐振电感特写。

LLC变压器采用胶带严密缠绕，输出线连接到同步整流小板上。

用于输出电压反馈的白色光耦，型号CT1018。

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1222M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

在变压器输出侧焊接同步整流小板，小板上焊接同步整流控制器和同步整流MOS。

同步整流控制器来自MPS MP6924A，是一颗LLC同步整流控制器，具有更强的抗干扰度和快速关断功能，可兼容CCM/DCM模式。MP6924A内部集成了两个同步整流控制器，分别用于LLC两个次级线圈输出的整流应用，适用于LLC转换器同步整流应用。可以节省一颗控制器，精简次级电路设计。同时支持4.2-35V宽范围工作电压，可以适用于USB PD3.1快充140W电源设计。

两颗同步整流管来自恒泰柯，型号HGN046NE6AL，NMOS，耐压65V，导阻3.8mΩ，采用DFN5*6封装。

两颗输出滤波电容来自华容伟业，规格为25V 680μF，两颗并联。

LED电量指示灯特写。

输出侧使用四块二次降压小板进行降压输出，实现各个接口的独立快充。

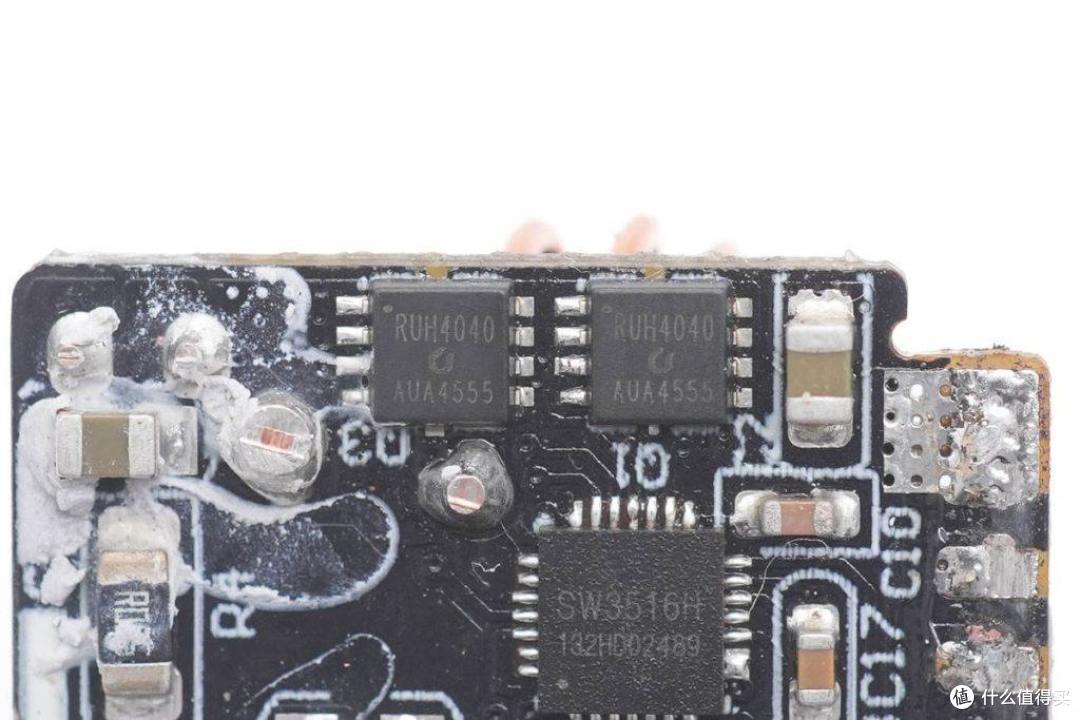

充电器中四路降压小板按照最大输出功率不同分为两种，图中100W输出采用智融SW3516H搭配外置开关管进行降压输出。

其中两路支持100W输出的降压电路主控芯片均采用智融SW3516H，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。

SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

两颗降压开关管来自锐骏半导体，型号为RUH4040M2，NMOS，耐压40V，导阻5.5mΩ，采用PDFN3333封装。

降压磁环电感和输出电容特写。

输出滤波电容来自华容伟业，规格为25V 220μF。

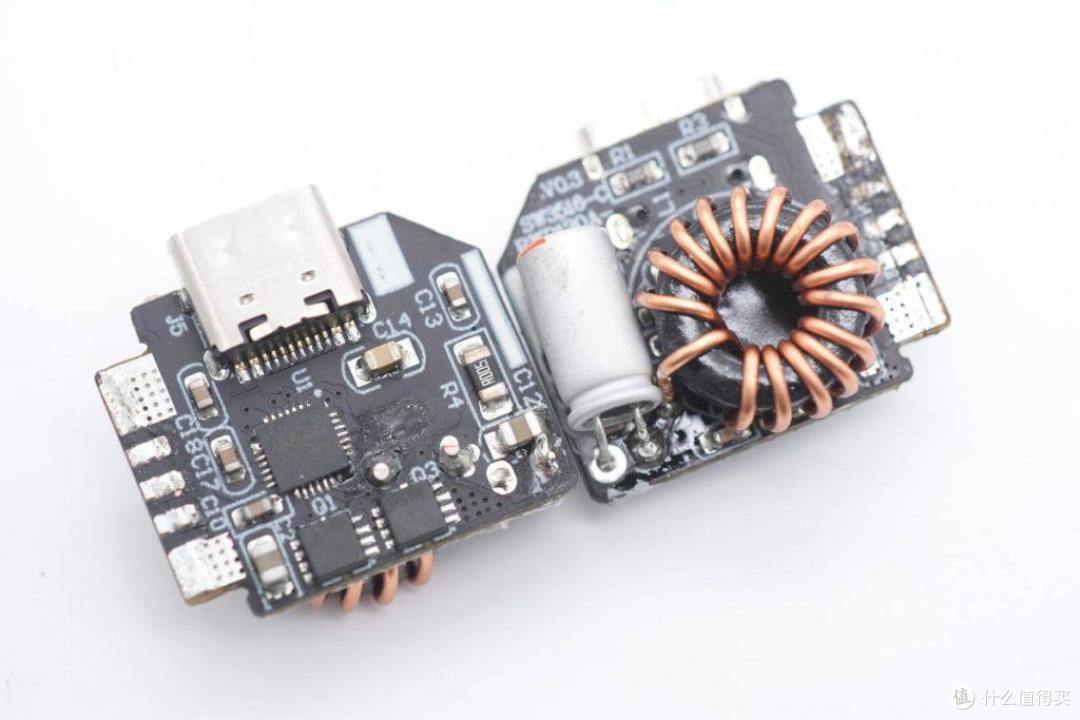

另外两路输出功率最大为50W的降压小板上面只焊接一颗降压芯片。

智融 SW3526是一颗内置协议功能的同步降压转换器。芯片内部集成3.5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议充电解决方案。

这款充电器内部使用三颗SW3526用于USB-C接口输出，得益于芯片的高集成度，将传统降压方案中协议芯片，同步降压控制器和降压MOS管全部集成在一个封装内部，极大的简化了多口快充的电路设计。

智融 SW3526 详细规格资料。

充电头网拆解了解到，智融SW3526已被航嘉100W氮化镓双认证安全快充、华科生230W 4C1A氮化镓桌面充、倍思30W超级硅Pro充电器、HYPER JUICE 100W氮化镓快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

降压磁环电感和输出滤波电容特写。

输出滤波电容来自华容伟业，规格为25V 220μF。

USB-C母座金属壳上有KRCONN字样，表明母座来自精睿科技。

USB-C母座过孔焊接固定，黑色胶芯不露铜。

负责各个接口功率自动分配的单片机来自芯海科技，型号 CS32L010F8 是一颗M0内核的32位低功耗MCU，最高工作频率为24MHz，内置64KB FLASH存储器和4KB SRAM，采用QFN20封装。

芯海科技 CS32L010F8 单片机介绍。

全部拆解完毕，来张全家福。

充电头网拆解总结

AENZE恩泽推出的这款四口氮化镓充电器具备130W输出功率，自带1.5米延长线，支持桌面充和墙插两种使用方式，使用附送的延长线，可作为桌面充电器使用，使用折叠插脚，即可作为便携充电器使用。单口输出时支持100W功率输出，支持100+30W或65+65W功率输出，满足不同数码设备同时充电需求。

充电头网通过拆解了解到，这款充电器内部采用PFC+LLC+DC-DC的架构设计，PFC使用纳微的氮化镓功率芯片配合泰科天润碳化硅二极管整流，LLC采用两颗龙腾的MOS管组成半桥。输出使用两颗恒泰柯的低压MOS管用于同步整流，电源初级主控芯片和同步整流控制器均来自MPS芯源半导体。

开关电源采用固定电压输出，输出采用二次降压电路，分别使用两路智融SW3516H和两路SW3526进行降压输出，满足四路独立的快充输出。充电器内部电容全部来自华容伟业，输出全部采用固态电容滤波，PCBA模块正反面均覆盖黄铜散热片增强散热能力，降低大功率输出的温升。
