AI服务器“喂不饱”？一文看懂TLVR电感如何拿捏算力供电的

2026年10月，AI大模型迭代持续加速，新一代AI服务器GPU功耗动辄突破千瓦大关。根据近期供应链公开报告显示，村田、线艺、华新科、佳邦等头部厂商的TLVR电感产能持续扩充，整体交期趋于稳定，但针对下一代算力平台的高端定制料依然紧俏。在常规射频或信号滤波电路中，工程师们可能对 1008LS-912 这类经典的小功率绕线电感非常熟悉；但在AI服务器的核心供电区，TLVR（Trans-Inductor Voltage Regulator）电感才是真正拿捏算力供电“命门”的主角。

一、 TLVR电感的工作原理：打破传统多相Buck瓶颈

传统多相Buck转换器在面对AI芯片极高的瞬态电流需求时，往往需要在“快速瞬态响应”和“高轻载效率”之间妥协。TLVR架构通过引入变压器耦合技术，将多相功率电感在磁路上连接起来。

当某相负载发生突变时，TLVR电感能够利用磁耦合效应，将瞬态电流变化迅速分摊到所有相位。这种设计不仅大幅提升了瞬态响应速度，还显著降低了输出电容的需求和整体电压纹波，完美契合了AI算力芯片对供电“又快又稳”的苛刻要求。

二、 核心应用场景与关键参数维度

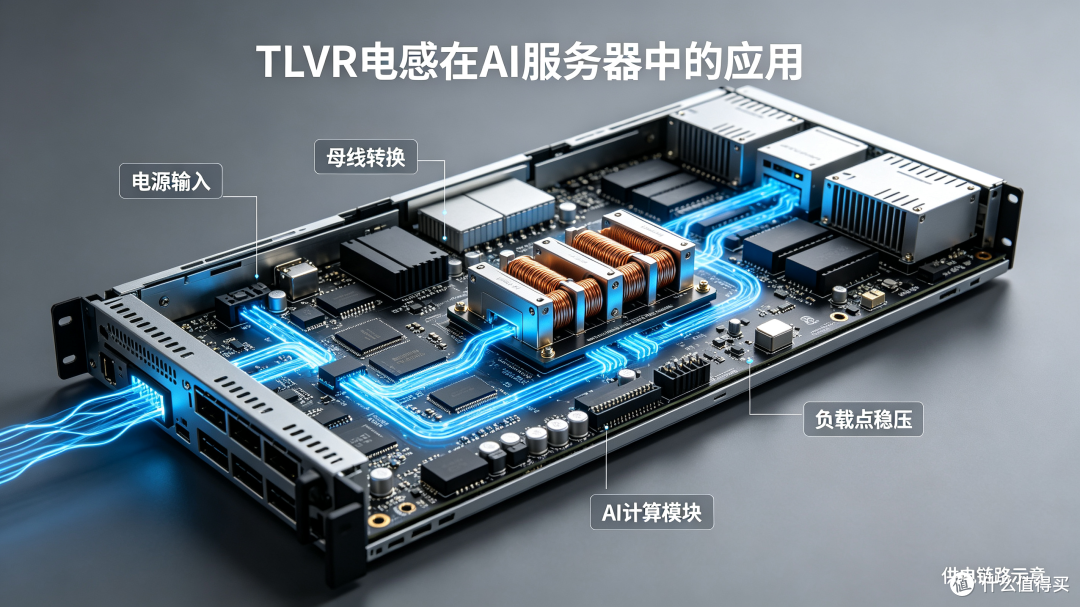

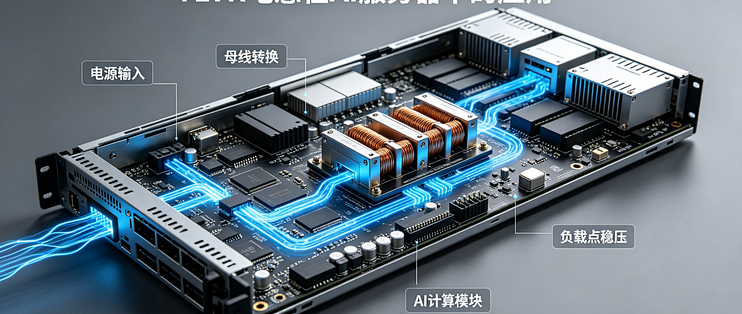

目前，TLVR电感主要应用于AI服务器、高性能计算（HPC）中心以及高端显卡的Vcore供电。在选型时，硬件工程师需要重点关注以下关键参数（具体参数需以官方数据手册和样品测试为准）：

- 饱和电流（Isat）与温升电流（Irms）：AI芯片峰值电流极大，电感必须具备极高的抗饱和能力和优异的热管理设计，防止在大电流冲击下感值骤降或过热烧毁。

- 直流电阻（DCR）：极低的DCR是降低铜损、提升整体电源转换效率的关键，直接影响服务器的PUE（电能利用效率）指标。

- 漏感与耦合系数：漏感大小直接影响瞬态响应的速度，而耦合系数则决定了多相均流的效果，需根据具体的电源管理芯片（PMIC）控制策略进行匹配。

三、 替代料思路与样品验证方法

随着供应链多元化发展，采购和研发在寻找TLVR电感替代料（如国产替代或二供引入）时，需保持严谨的验证逻辑：

1. 替代料选型思路

首选PIN TO PIN兼容的型号，确保PCB Layout无需更改。若尺寸或引脚有微调，需评估磁路设计是否会影响周边敏感信号。同时，需确认替代料的磁芯材料配方是否能在高频开关下保持低损耗。

2. 样品验证三步曲

- 功能测试：在评估板上测试满载效率、输出纹波以及不同负载阶跃下的瞬态电压跌落（Vdrop），对比原厂基线数据。

- 极限测试：进行高低温循环下的感值漂移测试，以及超出额定电流1.5倍的短时短路冲击测试，验证磁芯的抗饱和极限。

- 长期可靠性评估：结合HALT（高加速寿命测试），观察电感在长期高温高湿环境下的绝缘阻抗变化及焊端抗剥离强度。

四、 结语

从 1008LS-912 等常规电感到复杂的TLVR阵列，电子元器件的演进始终跟随着算力需求的步伐。面对AI服务器供电的严苛挑战，深入理解TLVR的工作原理，并建立科学的选型与验证体系，是每一位硬件工程师和采购人员的必修课。未来，随着封装技术的进一步微型化，TLVR电感必将在更多高性能计算领域大放异彩。
