几块钱的磁铁 + 3D 打印机,给机器人造一层能感知触觉的"皮肤"
机器人实现精细抓取与操作,触觉感知是关键缺失的一环。工业级触觉传感器成本高昂且需定制,难以满足创客与科研的多样化需求。纽约大学开源的eFlesh项目,利用3D打印、低成本磁铁与磁力计芯片,构建出了一套高精度、低成本的触觉传感皮肤。该项目通过自动化工具链,将传感器定制门槛降至消费级,实现了任意形状表面的触觉覆盖。
01技术背景与核心架构
视觉传感器能解决“物体在哪”的问题,但无法提供“握力大小、接触位置、滑动状态”等触觉信息。eFlesh通过磁位移传感原理与参数化结构设计,实现了对接触力与滑动的精准感知,填补了低成本触觉方案的空白。
触觉方案路线对比
工业/学术传统方案
高精度但封闭昂贵
- 成本高昂,单套传感器常超千美元
- 需为特定夹爪定制,通用性差
- 制造工艺复杂,依赖特殊材料或洁净室
eFlesh开源方案
低成本且高度灵活
- 物料成本仅几美元,核心器件为磁铁与磁力计
- 支持任意形状定制,适配机械手、四足足部等
- 无需特殊设备,消费级3D打印机即可制作
02传感原理与结构设计
- 磁位移感知机制
传感器由柔性上层与刚性底层组成。上层内部嵌入磁铁,底层集成磁力计。外力导致柔性层形变,带动磁铁位移,磁力计通过读取磁场变化反推接触位置、力的大小及方向。 - 磁力计选型
采用Melexis MLX90393三轴磁力计,16位分辨率,量程±5mT至±50mT可调。支持I²C与SPI接口,拥有现成分线板,便于创客使用。 - Cut-Cell微结构设计
柔性结构并非实心,而是由参数化微结构网格组成。通过调整格子尺寸与壁厚,可精确调节传感器的刚度与灵敏度,以适应不同力度的操作需求。
03低成本制作流程
- 模型生成
使用开源Python工具,输入目标形状OBJ/STL文件,设定格子尺寸、杨氏模量及磁铁规格,自动生成带微结构与磁铁仓的打印文件。 - 3D打印设置
使用TPU 95A材料与0.4mm喷嘴,无需支撑。关键在于设置“暂停点”,在磁铁仓封口前一层暂停,以便嵌入磁铁。 - 组装与标定
暂停时压入N52钕磁铁(无需胶水),继续打印封口。最后将柔性结构安装至磁力计板,完成接线与标定。
| 物料清单 | 规格/型号 | 成本与获取方式 |
|---|---|---|
| 磁力计芯片 | Melexis MLX90393 | 现成分线板(SparkFun/Adafruit) |
| 磁铁 | N52钕磁铁 (直径9.525mm/厚3.175mm) | 几毛钱一颗,淘宝可购 |
| 打印材料 | TPU 95A (邵氏硬度95A) | 常见的3D打印柔性材料 |
| 硬件设备 | 消费级3D打印机 (如Bambu Lab X1) | 无需注模或洁净室环境 |
eFlesh核心物料与成本清单
04性能实测与应用效果

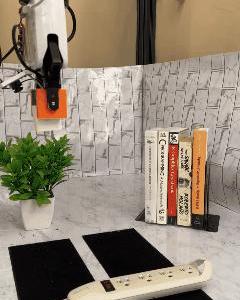

实验数据显示,eFlesh在多项关键指标上表现优异,能够满足精细操作的需求。在插USB、插电源、刷信用卡、擦白板等测试任务中,配合视觉+触觉联合控制策略,任务成功率达到90%,较纯视觉方案提升40%。
| 测试项目 | 性能指标 | 应用价值 |
|---|---|---|
| 接触定位 | 误差 < 0.5mm | 精确感知接触点位 |
| 力预测 | 法向力误差0.27N / 剪切力误差0.12N | 感知握力与滑动方向 |
| 滑动检测 | 准确率 95% | 实时防滑,调整握力 |
eFlesh传感器核心性能数据
eFlesh项目的核心价值在于打通了从设计到制造的全链路开源,将触觉传感器的定制从机械工程难题转化为创客周末可完成的项目。其全套设计文件、代码及训练模型已在GitHub开源,为机械臂抓取、假肢反馈及四足机器人控制等领域提供了零门槛的力反馈解决方案。
