NAS+HTPC (AMD 200GE) 搭建 (1)：硬件开箱

背景

刚搬新家不久，而且刚有了宝宝，觉得有好多东西可以和大家分享，奈何总是太忙，一直没有进行总结。比如房子装修方面的，家庭影音方面的，以及关于宝宝的一些经验。所以就开了一个专栏叫 《新家折腾记》，希望慢慢将我想分享的内容都写出来。

先开一个系列讲一讲我是如何搭建 NAS 的。这是该系列的第一篇文章，也是我在什么值得买上的第一遍文章。

关于 NAS

老早就有了购买 NAS 存储的打算，同时可能有 HTPC 需求，网上看了一圈成品 NAS，都觉得不大合适，主要原因就是性价比太低。这里不得不提的就是群晖，群晖贵其实很大原因是由于其 DSM，贵也有贵的道理，DSM 确实易用。之前还在咸鱼了解到，全新的 DS918+ 能做到 3980 的价格，比京东便宜 1k 块，不过依然觉得太贵了。

而且作为一个程序员，曾经也算折腾过不少硬件，就更觉得群晖的硬件性价比实在是太低。记得刚接触电脑是在 2008 年高考毕业，那时候每天都上中关村在线看各种硬件知识，觉得什么都好新奇。毕业后第一份工作在 IBM 维护各种存储和小型机。那个时候就在想家里如果有一台存储，那多方便。不过企业存储还是算了，那噪音以及电费在家里边肯定是耗不起。

综上，我还是觉得购买硬件组装 NAS 性价比更高，且后期软件配置的问题自己也能完全搞定。

有了想法，心里就热啦。开始看各位值友的各种文章，几乎把所有 NAS 相关的文章都看了遍，但依然没有下定决心该使用什么配置。其实 DIY NAS 我觉得最核心的就两点：

1. CPU，CPU 决定了 NAS 的功耗及性能；

2. 机箱，机箱决定了支持的硬盘的数量；

主流 DIY NAS 的 CPU 几乎就是 INTEL 的 J3455, J4105 之类（最新的是 J5005 ，国外已经有使用案例）。因为这些 CPU 功耗功耗非常低，通常只有 10 W。不过虽然很多 CPU 标注的 TDP 可能是几十 W，实际上是满载时的功耗，低负载情况下功耗不会那么高。

对于我来说，始终觉得 J5005 之类的性比价略低，而且性能总是感觉差了那么一丢丢，所以一直在纠结。直到前几天看到有值友使用 J4105 搭建了 NAS，评论里有其他值友提到可以使用 AMD 200GE，心里顿时留意了一点。我对 AMD 一直有高性价比的概念，所以赶紧搜索了下发现 AMD 200GE 性价比确实不错。CPU 性能略低于 Intel G4560，但 GPU 性能却能秒到 G4560，而且 TDP 只有 35W。接着搜索了下 AMD 200GE 可用的 ITX 主板，京东上首推的是华擎的 A320M-ITX，仔细看了下还不错，至少有两个 HDMI 接口，还支持 M.2 SATA 固态硬盘。看到这里心里有了定论，决定就使用 200GE 了。此时什么 NAS 一定要低功耗之类的建议全部抛在脑后了 。不过话说回来，200GE 只有 35W 的功耗，相对来说还是非常低了。

刚才说了，搭建 NAS除了 CPU 非常关键外，更关键应该是机箱，多盘位是必不可少的。纠结过很多机箱，比如 银信 DS380

银欣 SST-DS380NAS机箱/12盘位NAS机箱/支持4K60Hz/2.3GHz/TDP15Ws.taobao.com去看看

或者是 Fractal Design 304，或者是淘宝上的各种杂牌机箱。纠结了好久看到很多人都觉得迎广 MS04 是很不错的选择，虽然贵了点，但是自带电源，而且做工是真的不错。所以也确定使用 MS04 了。其实很大一部分原因是因为觉得 MS04 确实很漂亮，颜值即正义嘛。

既然都决定好了，就迫不及待的购买各个配件了。昨天下午配件全部到货，到现在（2018-10-20 02:36）我还在写文章，就算写到天亮也要把这第一遍文章搞定啊， 。

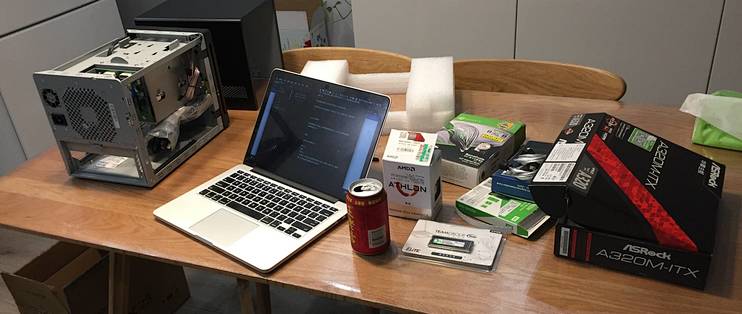

先来个集体照

全部配件

开箱

1. CPU - AMD 200GE

华擎（ASRock）A320M-ITX主板+AMD速龙200GE 板U套装1019元京东去购买

CPU 和主板一起买的套装。200GE 其实用来当做 NAS CPU 搓搓有余，不过考虑到可能用作 HTPC 就入手啦。包装盒是下面这个样子，仔细看的话会发现 CPU 是在中国生产的。

200GE 包装盒

拆开后，盒子有说明书，CPU，以及散热器：

200GE 保证内容

对于散热器一定要注意，因为后散热器已经涂抹了散热膏，拿出散热器的时候需要小心不要摸到这些膏。下图里可以看到，我已经摸到了，

散热器已经涂抹了散热膏

另外还需要注意的是散热器的高度。MS04 机箱最搞支持 65mm 的散热器，吓得我赶紧量了量自带散热器的高度，还好还好，完全可以使用。

散热器高度

2. 主板 华擎A320M-ITX

华擎（ASRock）A320M-ITX主板+AMD速龙200GE 板U套装1019元京东去购买

主板箱说全，附赠了两根 sata 线，其中一根是扁头的，还有一块挡板。

主板箱说全

可以看到主板是两个 HDMI 接口，这点比 J5005 之类的主板要好一点。J5005 系列的主板上还有 DVI, VGA 之类的接口，如果是家用确实太不实用了。我想 J5005 之类的是针对于工业设备来设计的，所以显示接口要老一些。

主板2xHDMI

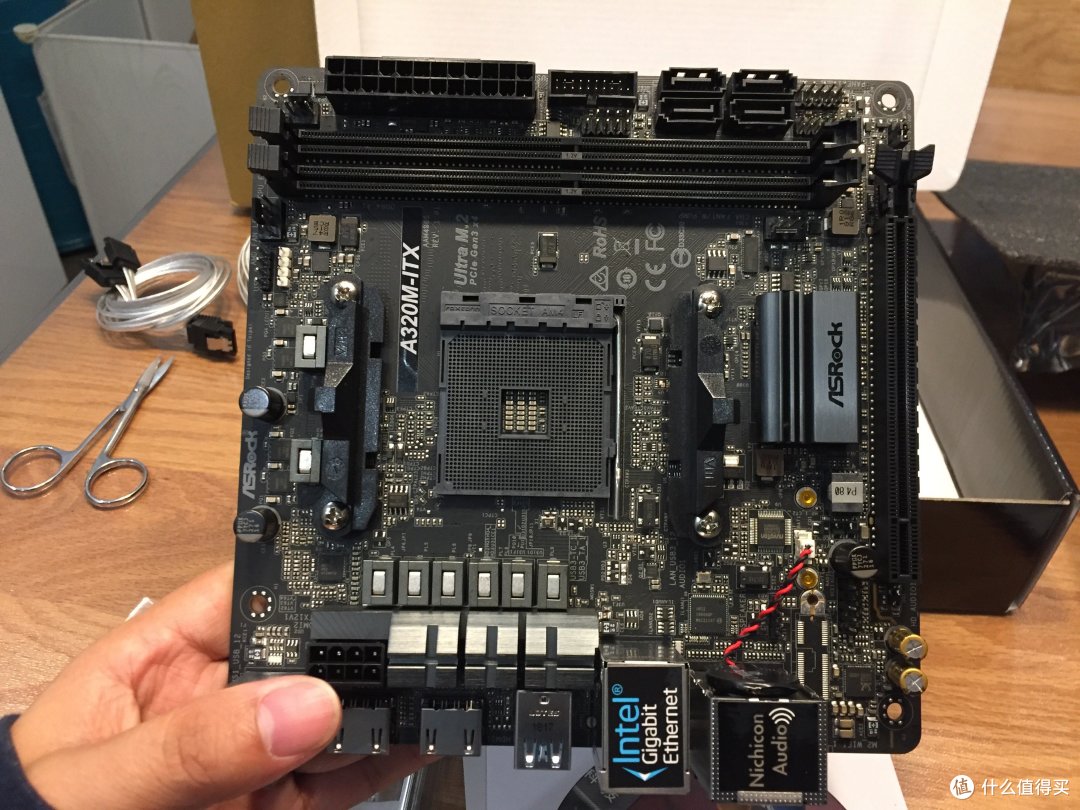

再来看下主板正面，全黑色，蛮好看。可以看到有一个 PCIE 插槽，4 个 SATA 接口， 2 个 DDR4 插槽，最大支持 32GB 内存，完全够用。另外这里提下，J5005 主板虽然官方宣称是最大支持 8GB 内存，但国外有人试过是支持 16GB 内存的（8GB x 2），不过估计需要升级 J5005 主板的 BIOS。

主板正面

另外该主板在其背面还有一个 M.2 接口，支持 SATA 协议，也就是说可以在背面插入一块 M.2 SATA 固态硬盘。不过值得怀疑的是，如果主板安装在 MS04 里，主板背面安装固态硬盘的话散热是否会有问题？有懂的值友可以解答下。

主板背部有 M.2 SATA 接口

3. 内存 十铨（Team） DDR4 2400 8GB

十铨（Team） DDR4 2400 8GB 笔记本内存439元京东去购买

内存没什么可说的，单条 8GB 很长一段时间内完全足够使用了。唯一遗憾的是，之前从笔记本上拆下来的 DDR3 暂时只能闲置了。

4. 固态硬盘 WD 绿盘

西部数据(WD) Green系列 240GB SSD固态硬盘279元京东去购买

固态硬盘本来打算购买 NVME 接口的，然后通过转接卡接在主板上。但是京东上看上的转接卡需要等几天才能送到手里，已经等不及了所以买了 SATA 接口的。

佳翼（JEYI） 佳翼冷雨燕 NVME转接卡M.2转PCIE3.0满速X16扩展卡MKEY全铝盒散热 佳翼49元京东去购买

这款转接卡配色觉得很漂亮啊，可惜不能当天送到。不过，这块卡放在 MS04 里是不是比较占空间？

5. 硬盘 希捷 酷鱼系列 4TB

希捷(SEAGATE)酷鱼系列 4TB 5400转256M SATA6Gb/s 台式机机械硬盘(ST4000DM004)699元京东去购买

没有购买 NAS 专用硬盘，而是直接购买了 4T 的酷鱼。因为考虑到使用频率，不会 7 x 24 小时开机，同时不会使用 raid。而且硬盘不使用时，会自动休眠，能延长使用寿命。所以使用频率不高，不是长时间持续读写硬盘的情况下，个人感觉还是买家用硬盘更划算一些。况且，手里有几个 12 年开始使用的笔记本硬盘，目前工作工作良好。不过硬盘故障是个概率问题，而且持续使用时间越长概率越大。

如果是重要的数据，还是会考虑同步到云盘和冷备处理。暂时也没有太多的存储需求，所以只买了一块，后期扩容再购买。

6. PICE SATA 转接卡

乐扩 IO-PCE1061-2I PCI-E转2口SATA3.0扩展卡 主板PCIe X1转接卡s.taobao.com去看看

A320M-ITX 主板只有 4 个 SATA 接口，而又想将主板上的接口都预留给机械硬盘，所以需要转接卡来接入 SSD。

7. 机箱 迎广 MS04

IN WIN/迎广 MS04 4硬盘位兼容SAS热插拔 DIY nas机箱 支持6个HDDs.taobao.com去看看

为啥选择这款机箱其实上面已经说过了。主要是有下面几个原因：

1. 4 x 3.5 硬盘位，以及 2 x 2.5 硬盘位，这样就可以使用 2.5 寸固态硬盘作为其他盘，3.5 寸机械硬盘全部用于存储数据；

2. 小巧；

3. 做工蛮好；

4. 自带电源提高了性价比；

当然价格上确实有点贵。

机箱是在成都本地淘宝店买的，为了当天能收到货，还多付了￥21 通过闪送配送。确实⚡️般的配送速度，付款后1个小时就收到机箱了， 。

机箱保证不错，泡沫非常厚实。

b

看下正面，好几个指示灯，这几个指示灯都需要通过连接线连接到上才能使用，目前还不知道购买的主板是否支持这些接口。

主板正面

面板连接线

向右可以非常轻松打开前面板，这个时候就可以到 4 个硬盘位了，而且可以非常简单的拉出来。如果将来通过硬盘对拷的方式来进行冷备，可拔插的硬盘位就太方便啦，不用再去拆机箱了。

机箱硬盘位

可拔插硬盘位

再看下电源，265 W ，完全够用了。

电源参数

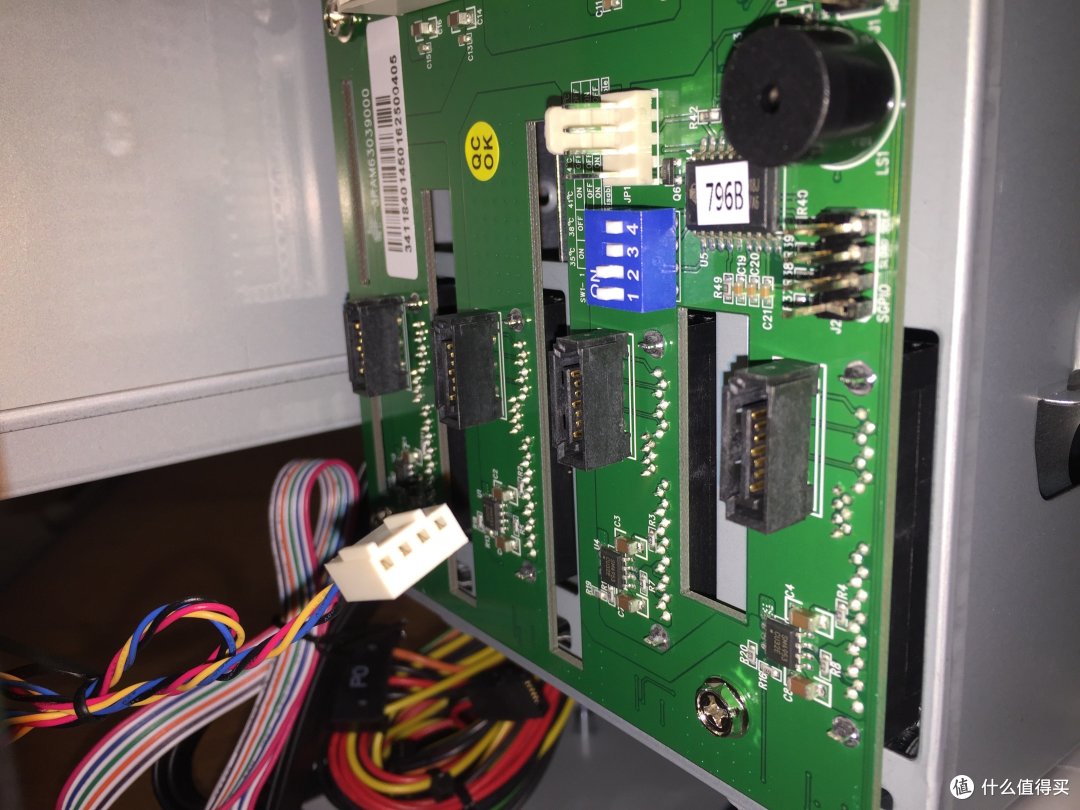

硬盘笼子后面的 sata 接口，这个看了其实也没什么用。

硬盘笼背部 sata 接口

MS04 机箱背部拧开两颗螺丝后，就可以非常轻易将主板架子抽出，这一点设计非常人性化。安装 ITX 主板时方便太多了。

MS04 这款机箱其实比较难从图片上看出很好的质感（除了前面板），不过很可能是我照相技术太渣的原因。整个机箱还是蛮重的，很有分量，提着有一种信任感。

总结

到这里整篇文章就结束啦。下一篇文章我会讲讲装机过程。当然，不会忘记贴出清单和价格了。

1. 十铨（Team） DDR4 2400 8GB 笔记本内存 ￥439


2. AMD速龙200GE 处理器搭载Radeon Vega Graphic 2核4线程AM4接 ￥415


3. 华擎（ASRock）A320M-ITX 主板 (AMD A320/AM4 Socket) ￥699

4. 西部数据(WD) Green系列 240GB SSD固态硬盘 ￥269


5. 希捷(SEAGATE)酷鱼系列 4TB 5400转256M SATA6Gb/s 台式机机械硬盘(ST4000DM004) ￥668


6. 乐扩 IO-PCE1061-2I PCI-E转2口SATA3.0扩展卡 主板PCIe X1转接卡 ￥99

7. IN WIN/迎广 MS04 4硬盘位兼容SAS热插拔 DIY nas机箱 支持6个HDD ￥879




合计 3468，相对于大部分 DIY NAS 来说，可能价格都偏贵了。但有下面几个理由可以自我安慰下，

1. 相对于 DS918+ J3455 配置需要 4980 来说，3468 已经很少啦；

2. 这个配置不仅仅可以作为 NAS 使用，也可以当做 HTPC 使用，甚至家里人偶尔用用也是可以的；

3. 仅我高兴；

好了，请尽情吐槽吧 ~~
