创作立场声明:这篇文章鸽了很久,终于安排上了。内容有点多,如果你喜欢这样风格的键盘,可以收藏起来慢慢看。

最近迷上了优联机械键盘客制化,将罗技优联键盘主控拆下来安装在新的PCB上,最后改造成机械键盘,免去插线的烦恼,办公码字无延迟,续航还特别高(半年以上)。轴体、键帽之类的东西,由自己控制,喜欢什么用什么,还是很不错的体验。

此前已经组装过两把优联机械键盘,一把84键位,一把104标准键位。84键位码字很爽但过于紧凑,玩游戏时F4和F5容易按错。104键位标准键位,上手很容易,但偏重偏长。

又菜又折腾,历时两周完成凯酷84优联机械键盘客制化本篇内容来自#我的技术成果#有奖征稿活动。你也想要秀一波技术,赢取免费的树莓派套装小玩具?快来参与活动,与大家一块儿秀出你的技术宅成果吧。>点这里了解详情叁拾而立| 99 评论96 收藏384查看详情丢掉有线,我用优联,低价薅到一把104配列优联键盘套件本篇内容来自#我的技术成果#有奖征稿活动。你也想要秀一波技术,赢取免费的树莓派套装小玩具?快来参与活动,与大家一块儿秀出你的技术宅成果吧。>点这里了解详情叁拾而立| 11 评论28 收藏44查看详情

我个人最中意的紧凑全面型键盘配列是980,不过量产键盘里只有大L在售,光头的贼鸥980发货较晚,很是无奈。

利奥博德LeopoldFC980MPBT键帽机械键盘Renegades紧凑型灰蓝配色红轴998元京东去购买

然后偶然一天皮总群开了樱桃1800优联套件的车,瞬间就提起了兴趣,原因很简单:这是980配列的祖师爷,樱桃的1800系列是上世纪的产物,年代很久远了,能客制化两把这种古董,别有一番风味!

皮总这套1800优联套件实际兼容樱桃Cherry G80/G81-1800两个系列,制作工序就是:自行准备罗技K375s主控,自行准备G80或G81-1800外壳,再购买皮总1800优联套件(PCB及配件),最后自行焊轴、上键帽即可(注意是焊轴,下面要考的哟)。

Cherry G80/81-1800系列Cherry G80/81-1800系列

例行列算成本投入,本次贪便宜购买了两套皮总主板,所以就做了两把1800优联键盘。由于最近任务压力不是很大,所以有碎片实现来折腾键盘。

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

PS:“光头”是谁?光头是客制化大老板,长期开便宜客制化的车,就是期货,等待时间较久,但值的等(三个大群)。

PS:“皮总”是谁?皮总也是客制化老板,长期做各种配列的键盘成品和半成品(2000群友)。


组装工具

自备电烙铁、吸锡器、焊锡丝、热风枪&胶、剪线钳等基础工具,相关用途及购买经验参考我的上一篇文章↓↓↓

我的订单列表:盘点那些便宜不贵的键盘客制化工具机械键盘客制化入圈不到三个月,到现在折腾了7把键盘:一把套筒键盘(练手买得贼亏),一把凯酷84改优联,一把贼鸥104改优联,两把樱桃1800改优联,一把剪线键盘拆轴,一把凯酷84(计划拆掉换樱桃红),还预定了光头哥的三把980无线键盘。折腾键盘像有毒一样,不过给自己增加点业余爱好也是不错的体验。折腾叁拾而立| 73 评论70 收藏465查看详情


组装材料

Cherry G81-1800外壳:仅外壳,含邮费176元两套,从淘宝购入(闲鱼都是高价),两套成色都非常好,内侧有灰,打理一下就行。樱桃1800外壳非常自信,全身仅用卡扣固定,无螺丝,所以拆解很方便。

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

查看底部铭牌,产于德国,序列号G 161929 M42,M42表示2000年第42周生产

网上参考的Cherry周期表:A:1988 B:1989 C:1990 D:1991 E:1992 F:1993 G:1994 H:1995 I:1996 J:1997 K:1998 L:1999 M:2000 N:2001 O:2002 P:2003 Q:2004 R:2005 S:2006 T:2007 U:2008 V:2009 W:2010 X:2011 Y:2012 Z:2013

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

PCB电路板:黑色板材,图案是骷髅头配耗子标记,很有个性。

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

排线等配件:附赠了7号电池仓、灯珠、电源开关、主控排线以及润滑脂。主板卫星轴的插脚有点特殊,我就在皮总那一并购买的,两套总共30元。灯珠、排线、卫星轴都会额外赠送一两个做备件,良心上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

另外,在快递箱里找到了一圈线,意思我懂,但对不起这次没用到上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

K375s主控:从二手市场买罗技K375s键盘,自行拆下主控:剪断电池端的红黑色线头,主控端的红黑色线保持连接。

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

佳达隆乳壳黄:Cherry1800这个键盘无定位板,所有轴体必须焊接到PCB主板上,所以选择轴体必须是五脚轴(三角很容易歪)!这次购买客制化的常客---佳达隆黄轴,乳壳五脚,线性轴,无段落感,50g压力,比红轴45g重,比黑轴65g轻。

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

键帽:一把使用以前购买的PBT大碳键帽,一把使用最近购买的arc高度死灵键帽小全套。1800配列有几个非标准键帽,需要增补才能搞定,键帽尽量购买小全套、大全套来搞定。

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录


组装过程

整体思路是:1)焊接电池、主控、电源开关;2)焊接灯珠;3)插主控排线,上电池,空板测试;4)固定轴、焊接轴体;5)固定元件,嵌入空壳;6)连接,测触发,收工。

一、焊接电池主控电源开关

PCB主板上有一块小板子,上面就是焊接电池+-级、主控+-级和电源开关的,电线线序是红+黑-。这块板子要取下来,用尖嘴剪线钳夹下来即可。后续用热熔胶固定到Cherry1800外壳底部,日常就只需要操控电源开关即可。

后续固定位置参考后续固定位置参考

电线线序是红+黑-,下图这样就没问题;电源开关针脚从下图板子背面往正面插入,同样焊接固定,一切操作的原则是:电源开关最后能从Cherry1800底壳孔位暴露出来。电线和开关针脚都要上焊锡,这个就看个人手法了:我个人是往烙铁头挂点锡,然后怼上去↓↓↓

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录


二、焊接灯珠

灯珠按照长+短-的原则焊接,多余的灯珠引脚用尖嘴剪线钳剪掉。

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录


三、插主控排线,上电池,空板测试

插排线:主控的连接方案还是跟其他的优联pcb一致,用排线一头接主控,一头接PCB,注意两头的排线数量不是相同的:27pin接主控,28pin接pcb(随车会送有一根剪好可直接用的,还有一根备用没剪的)。如何看排线哪一头多少pin:自己用“放大镜”数排线的针脚,27脚就是27pin!

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

上电池:7号电池两颗。

空板测试:K375s主控上有个开关(下图箭头处标记),默认调整成常开;然后小板子上的电源开关打开,看下PCB的灯珠是否亮了,如下图所示灯亮说明初步测试通了↓↓↓

最幸福时刻最幸福时刻

四、固定轴、焊接轴体

>>>4-1 卫星轴

皮总随车赠送了小包润滑脂,于是先对卫星轴的钢丝进行润滑↓↓↓

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

注意看上图卫星轴两个插脚形状不同↑↑↑,不同脚需要插入不同的PCB主板孔中,需要用点力,具体上卫星轴效果如下↓↓↓

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

全主板卫星轴分布图全主板卫星轴分布图

>>>4-2 确定孔位插入正确

PCB背面印有每个按键的简称,非常方便。另外我发现空格那一排很多重叠的孔位,我估计是给不同键距键帽准备的↓↓↓

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

所以在上轴时最好配合键帽甚至外壳去确认空格区的键帽分布,如下图所示↓↓↓

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

介绍这一步的目的是:如果自己把不稳把轴安在哪个孔位,就用键帽去试!

>>>4-3 焊接关键轴体,连接电脑测试

K375s连接电脑是通过Fn键+F1或F2或F3来完成,所以我在焊接好这几个关键键位后,就插上排线,与电脑进行了连接测试。如下图所示,第三颗指示灯亮表示通过Fn+F3模式连接,这时就可以电脑插上优联接收器,再安装logitech unifying 软件进行连接测试了↓↓↓

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

这里不赘述连接方法,联通后可以通过Keyboard Test进行按键测试。

>>>4-4 焊接轴体

焊轴并不是难题,最难的是固定轴体,一定要用五脚轴,并且保证轴体完全插入并且平稳,最好扣上键帽再摁平。基本是焊轴十分钟,固定两小时。

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录


五、固定元件,嵌入空壳

最后是把那些零散的原件固定到Cherry1800底部,由于这老古董很宽,空间很大,所以可以天马行空布局。

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

电池仓我使用3M双面胶粘贴,主控两边落了点热熔胶,开关全部涂上热熔胶↓↓↓

原谅我这丑陋的手工原谅我这丑陋的手工

底部开关位置底部开关位置


成品展示

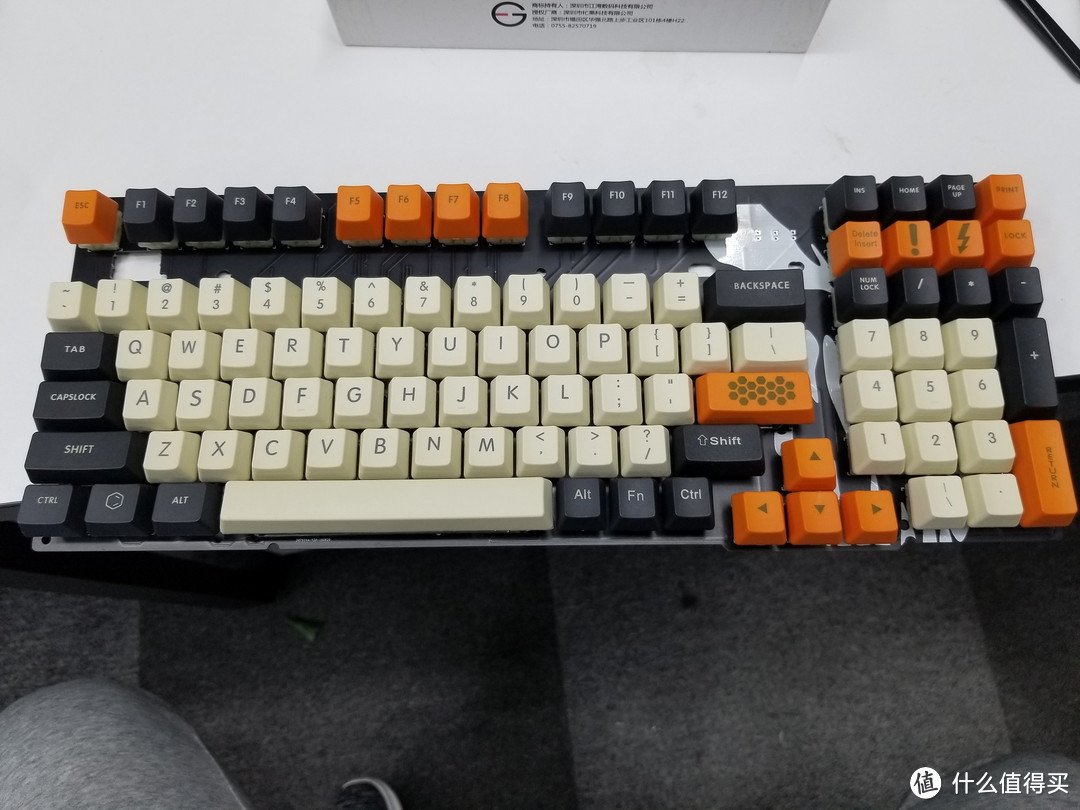

第一把Cherry1800使用arc死灵键帽,效果很不错,做好之后我就把104的优联键盘换下来了↓↓↓

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

第二把Cherry1800采用大碳键帽,推迟了一周,因为焊锡丝用完了上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录 。键帽应该是OEM高度,不同键区高度不同,右上角第二排很难配,只能用增补保持相同高度,而且缺小键盘0的增补,只能用别的键帽应付下。

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

全家福↓↓↓

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

两把键盘做完后,总感觉缺了点什么。哦对,缺个B,缺个标!买了个金属贴标,色差太大,将就用↓↓↓

装上一个标装上一个标

使用感受

第一次用无钢设计键盘,初次敲上去有点怪怪的,就是那种本来已经敲击到底了,但没有足够的反馈感。用力敲击返回、回车这种大键的时候,你能看到键盘整体有点点上下震颤,这是PCB的缓冲。

佳达隆黄配合无钢的Cherry1800办公码字确实是一种舒适的体验,50g压力也异常顺滑,没有撞击定位板的金属声,办公声音非常小。

当然,以上都是我在吹X,手感玄学这东西,每个人都有每个人的想法上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

至于这里面极少提及的优联,我不用再吹了,一如既往地好,不过偶尔会有一下延迟是有的。

写在最后

关于1800配列,需要注意几个特殊键帽(常规104是没有的),我下图用绿色标注出来了。另外右上角小键盘两排功能按钮在104配列里有的在R3有的在R4,而1800里面都归属R4,所以容易出现高度不一致的问题。所以如果既要美观,又要实用,建议购买高度一致的平胸键帽大小全套。

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

一次做了两把优联键盘确实带感,不过我用不了这么多,于是跟一位同事达成PY交易:500元成本价卖给他一把死灵Cherry1800优联机械键盘(上图就是他的办公环境)。我之所以保留了大碳键盘,主要是个人更喜欢磨砂手感。

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

要说Cherry1800的缺点,我可能会觉得是太宽了,键盘很占位置,最近配上外接显示器之后感觉更明显,不过瑕不掩瑜,这种无钢键盘码字真的是爽得很,并且这种复古风格键盘很有特色。

如果自己的桌面空间很大,并且自己喜欢这种复古风格,然后自己又不知道碎片时间用来干嘛,不妨DIY一把键盘完吧。

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录

如果喜欢更紧凑的配列也可以考虑大L的FC980M,或者光头哥的贼鸥980。

如果你喜欢一些特殊的键盘,并且又想尽量便宜点,不妨到皮总的群里看看。

上古键盘第二春:Cherry1800改造无线双模优联机械键盘记录
