Z490 VS PCIe 4.0破除迷局全面解析 - 支持性?硬件?芯片组一次讲清楚

创作立场声明：Z490作为ntel 10代必备高端芯片组，到底PCI-E 4.0不是大家的标配呢？

全新一代PCIe 4.0传输讯号

近几年来,对于CPU与主板的重要大事不胜枚举,其中PCIe 4.0传输讯号的升级可说是重中之重.在去年AMD X570搭配全新Ryzen 3000系列处理器首次推出双倍带宽与传输速度的PCIe 4.0规格,其有感的效能提升让许多玩家趋之若鹜.经过了一年,越来越多Gen 4显示适配器与M.2 SSD装置上市后,其实用性也越来越普及化.

今年五月Intel推出第10代处理器与Z490主板后,不少玩家也期待此规格在Intel平台的导入,但目前各家板厂的网页介绍与营销针对PCIe 4.0模棱两可且模糊不清,今天这篇文章就要针对各家板厂的Z490主板做出完整的厘清!

目前甚么主机组合支持PCIe 4.0?

究竟要甚么样的组合才能真正享受到Gen 4的高速规格呢?目前实际支持的其实只有AMD B550/X570平台,笔者也做了以下简易表格方便各位了解.

由上表我们可以理解,PCIe 4.0讯号来源有CPU与南桥芯片,当然支持的数量绝对是X570搭配Ryzen 3000 Series CPU两方都有Gen 4讯号的平台组合最多!

接着来到本篇文章的重点,本代Intel最新Z490平台到底支不支持PCIe 4.0?答案也如表中,目前产品中,Intel还无法直接支持,那各家板厂近来狂打的Gen 4 Ready到底是甚么?就让我们继续探究下去.

==========================================================

Intel Z490 PCIe 4.0 Ready???

从各家板厂的Z490产品官网,我们可以发现许多关于PCIe 4.0的讯息.如上表所解释,此代Z490与第10代Intel CPU均不支持Gen 4产品,既然如此到底为何板厂们要特别强调这个规格呢?我们可以从字里行间看到一些讯息-”Future Ready”.

相信这也已经不是秘密,在未来新一代的CPU是能够提供PCIe 4.0的高速传输讯号,搭配上此代Intel Z490主板的确能够正式使用Gen 4产品!这也恰巧说明了为什么各家板厂强力在Z490产品营销这些PCIe 4.0 Ready的硬件设置.

*取自技嘉Z490 AORUS XTREME官网

*微星MEG Z490 GODLIKE官网

*取自华擎Z490 Taichi官网

三雄缺一?华硕?

这种主板提前部属的情况并不少见,也一直都会是各板厂的营销重点,毕竟能让玩家无痛升级的优势真的能够帮助到消费者.但眼尖的人可能也发现,主板大厂华硕营销的方式与其他家不同,其他板厂都强调板上实际用料时,华硕却表示"我们大多数的Z490主板均在一般常见的 PCIe 讯号量测的分析中,通过了 ≦0.5 ps RMS 的 PCIe 4.0 抖动量测(clock jitter)测试标准." (附表如下)

华硕这种独树一格的营销方式也立刻勾起了笔者的兴致,查证后,抖动量测(clock jitter)仅仅是PCIe众多讯号测试项目中的一个基础项目,此测试通过后并不代表实际支持PCIe 4.0!(有赖达人更进一步解说)

据了解,要让Z490主板支持PCIe 4.0讯号,真正发挥下一代Gen 4产品,主板有以下必要硬件料件限制,这也说明为何技嘉/微星/华擎都强调Hardware Ready:

- PCIe插槽料件需使用Gen 4规格(必要) – 确保该PCIe输出讯号带宽为Gen 4

- M.2插槽料件需使用Gen 4规格(必要) – 确保该M.2输出讯号带宽为Gen 4

- Gen 4 Clock Generator(必要) – 确保下一代CPU的Gen 4讯号能够输出至Gen 4装置

- Gen 4 Switches / Re-Driver(非必要) – 加强与切换Gen 4的讯号,看各家板厂走线而定

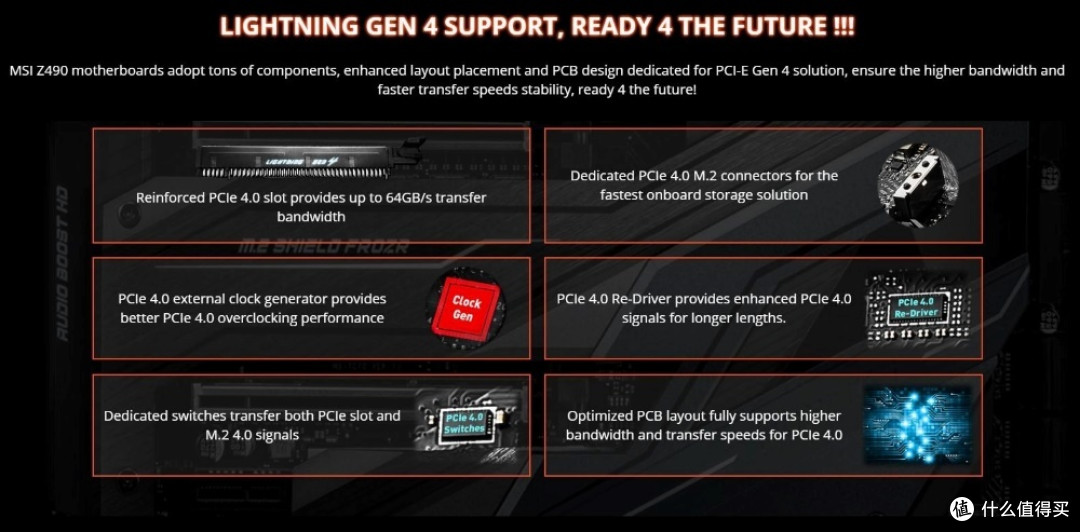

*必要的Gen 4 PCIe与M.2插槽(图片来自于MSI Z490主板,目前只有微星从插槽外观上可以发现Gen 4说明字样)

*同样是必要的Gen 4 Clock Generator(目前发现板厂三雄仅华硕只导入部分机种,技嘉与微星全机种导入!)

*非必要的Gen 4 Re-Driver 与Switches (技嘉与微星大部分机种均有导入此切换lanes的用料,让Gen 4讯号能够切换至PCIe与M.2,最大化Gen 4装置的支持数量,华硕仅导入旗舰机种)

谣言破除者!各家板厂实际用料一览

既然有了以上结论,就来到笔者最爱的实际验证(打脸?)的时间,先附上各家(好不容易商借到)香喷喷的彩盒照! (截稿前有几个来不及上合照..)

技嘉旗舰机种Z490 AORUS XTREME用料一览,上好上满!

相对中价位的Z490 AORUS ELITE AC,没上满料,因此就没办法做到完整切换的功能,第一根M.2没有下一代CPU是无法运作的,还有特别贴纸说明,旁边更可以看到RESERVED FOR FUTURE字样.

微星*级神板MEG Z490 GODLIKE的用料看起来完全没问题!

微星中高阶MEG Z490 UNIFY的用料也是满出来的!此价位带还能上满用料让小编吃惊!

华硕的旗舰板ROG Maximus XII Extreme,该上的也都有上,Slot和Connector的光凭外观看不出来,但毕竟是华硕顶规主板,相信不太会有问题.

华硕ROG系列最受欢迎的HERO驾到!傻眼的是这张高价主板竟然是上Gen 3的Re-Driver 与Switches,这也是笔者佩服微星UNIFY的地方,相对便宜料却更满~

接着是华硕性价比最高的STRIX-E,这张看起来不演了,直接开大绝连必要的Gen 4 ClockGenerator都拔掉了!? 其他Strix系列应该也是凶多吉少...

华硕中低价位的应该也不用看了,中高阶Strix都没有了,很明显可以推论出来,TUF与Prime如下.

行之有物 销之有料?

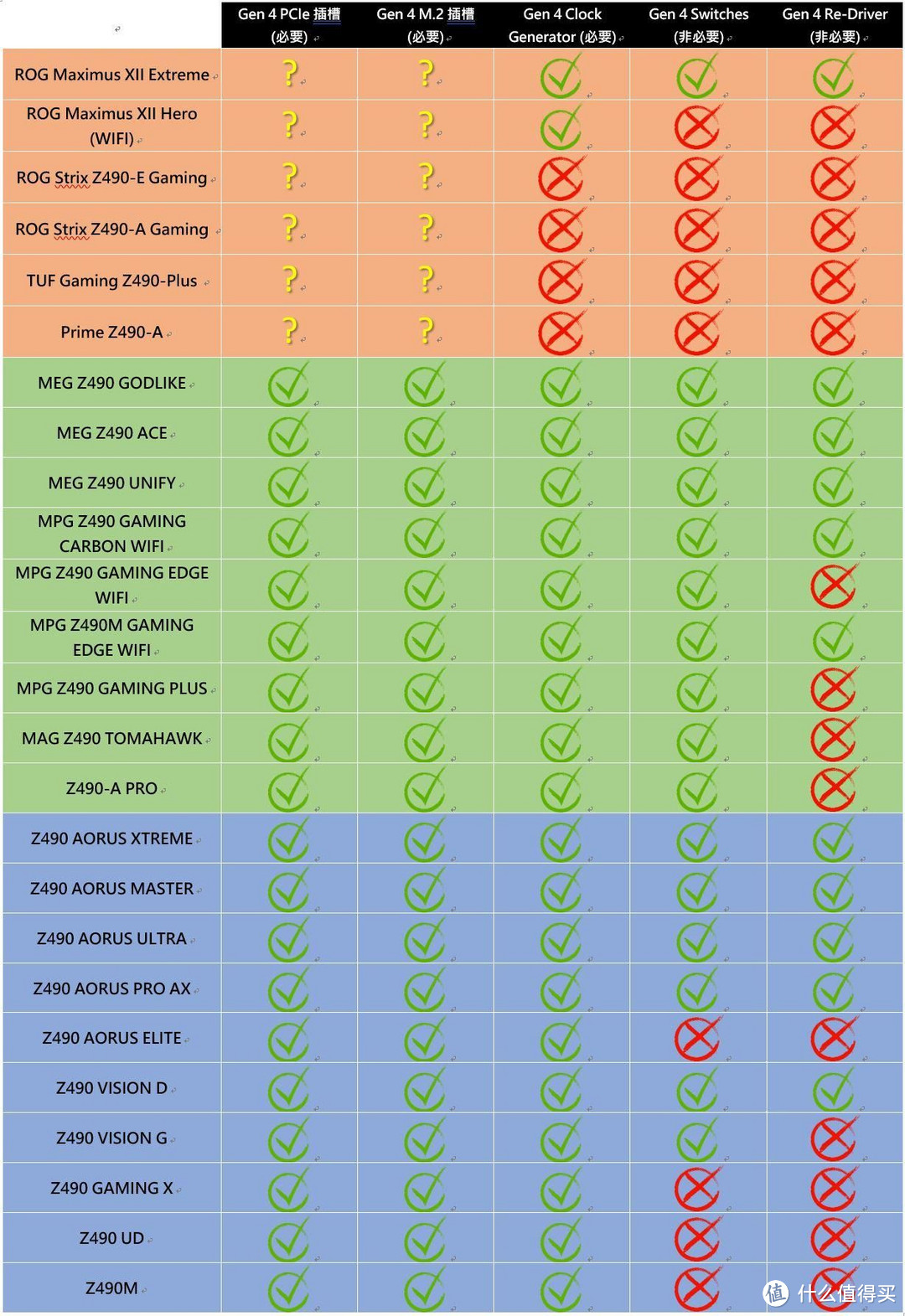

最后补上小编手边整理的汇整表,其中也包含了微星与技嘉的官网信息给各位参考.从表中,我们可以直观的了解到,为何只有华硕没有特别在官网上营销Gen 4 Ready,其原因是大部分机种连必要的物料都没有导入,也就是代表华硕大部分的Z490主板是无法支持PCIe 4.0的! 有兴趣的巴友们如果有其他型号的华硕主板欢迎分享一下.

当然我们可以理解各家板厂都有自己的产品规格与进度,但小编对于华硕特地用一个仅仅是PCIe众多讯号测试项目中的基础项目测试结果,片面且模棱两可的带到Gen 4议题非常不解,其目的是想要鱼目混珠或是营销过头?小编不得而知.相信消费者真正在意的是有多少规格说多少话,使用话术误导或是刻意操作的行为是大家都不想看到的.

*以上表格信息来源如述: 华硕-实体主板,照片如上. / 微星-部分实体主板照片如上,部分来自该产品官网特色说明. / 技嘉-部分实体主板照片如上,部分来自该产品官网特色说明.
