老骥伏枥，志在千里：联想Y450完全升级记

创作立场声明：Y450还是NB啊，这个机器虽然不是THINKPAD但是个人认为比E40 T400都值得入手，之前咱还惦记过在海上起Y450呢，没想到这就有一个，还是高配，有幸能看到这样的机器恢复青春垃圾佬还是有一点点自豪的，就这样。

呃……朋友们好啊，我是图吧老垃圾王。今天简单带给各位一个联想Y450笔记本的升级。说到Y450，其实咱和这机器已经有不少渊源了，前年年初咱在去市里的时候直接看到了一个本子，当时咱不知道是Y450，也不知道这机器什么水平，就知道这本子是奔腾的U，电池不能用，所以当时要价200咱150拿下了，机器居然还不带电源比较麻烦，不过还好后来升级之后结果相当不错，所以现在咱就认识这个了。前作：150块钱的IDEAPAD Y450

首先这次这个电脑是我师父的，有年头了。上个班咱看到这个机器之后第一反应是这东西改改还能用

机器一看就知道是相对来说高配的，贴标是迅驰2而不是奔腾标，显卡贴纸也不是GT130M的简易贴纸，虽然也不是NBA纪念版不过配置也相当不错了，看纯黑的键盘就能看出来和咱的白色C面机器比起来明显看上去稳重了许多，当时我看出来这个机器是高配的说这东西弄不好升级以后还能用弄不好能起飞之后我师父还挺高兴

所以还是简单的进行一下升级吧，这个机器个人感觉比较值，首先拆掉电池和背面小板

就能看到基本所有的配件都在了，包括显卡供电小板，网卡 硬盘 蓝牙 CPU 内存 除了不能换的显卡以外剩下都管用，光驱我没带来因为我不知道我师父是要移动硬盘还是光驱位硬盘还是要刻录机，这会儿咱把这个机器的散热器拆掉之后就能看到CPU了

简单用牙刷刷一下散热器风扇

还有散热器鳍片

然后看一眼U，这机器的U我记得是P系列的，遗憾的是只是一个P7350，配置很低，相比2.4G的P8600主频只有2.0G而且架构好像也相对比较老，虽然也是3M 1066的U但是性能就是上不去，这机器能上P8800，现在30块钱一个吧，2.66G，相比P9600/9700频率一样/低一点还有差3M L2以外完全一样，TDP也是25W，这种U个人觉得很不错

芯片组，我记得我那Y450是PM45芯片组，应该所有的Y450都标配了一样的芯片组吧，PM45没有集显GM45有集显，不过即使有集显在这台机器上也没用，Y450全系标配独显 P8系列CPU只支持PM45 GM45 MCP79 芯片组升级 （华硕F81SE F83SE Y450 无需测试） GL40芯片组不支持以上CPU 〔强调联想G450 有两个芯片组 联想Y550 三星电脑 东芝电脑 不能升级 ）

GL40在很多规格上做了精简，比如仅支持667MHz前端总线（实际可用达到800），DDR2/3最高频率667MHz、最大容量4GB，整合图形核心频率虽然较高380MHz，但没有高清硬件解码支持，只保留了Vista Premium和Clear Video，另外还不支持VT、TxT、AMT等技术。 但是其热设计功耗低于普通版的35W。低功耗，移动性好。

GT130M/240M独立显卡，虽然叫240M但是和GT240没有亲戚关系，和9600GT亲戚更近一些，性能也不弱（9600GT和GT240 D5性能相当，也是能大战GTA5的水平）

原装的联想2G内存，三星颗粒，现在看来已经没用了，这机器最大能上4G*2=8G内存，两条加起来一百多吧，如果要好一点的颗粒的可能会贵一些但是最多不会超过140

内存有假的但是颗粒是不会有假的，咱以前是在TB买过假三星的内存条，结果一看颗粒是南亚的，WTF……也见过三星颗粒的国产内存条，其实就是拆机颗粒重新组装的，虽然牌子比较杂但是颗粒是真的，所以也还好。这次还是换的鱼上收的海力士内存，标压4G，虽然说来自华强北吧但是看颗粒还是正经颗粒，确实也比50一根的假三星内存好用兼容性好，甚至说续航方面看这个条好像还真就更省电，当然和正经的8颗粒海力士内存比不了，但是8颗粒内存通常都是2G，没有4G的，就算有这种老芯片组的机器也未必支持，所以还是只能用这个了。

内存颗粒是没有假货的，除非你想说这个颗粒的丝印也是造假来的……

说到换U，其实这种老本子换U升级也简单，就直接给CPU卡座的锁紧用螺丝刀拧松然后把原来的U拿下来然后原地装一个U就可以了，这里咱有P8800和给SL400准备的P8700（16包邮），当然是上P8800给自己师父升级电脑不能连这点成本都省，装U的时候注意金三角对准CPU座的三角标就可以

这就换好了，简单涂了点硅脂就可以装散热器了

这个机器的原装散热器就是双热管的，比咱的Y450上装备的单热管的要好，有空我也要换这种的，确实感觉就是比单管的不一样

原装的无线网卡是5100AGN，双频300M 1*2MIMO的网卡，最大支持802.11N，这里可以换成联想版的5300AGN这样在3*3MIMO下还能达到450M，虽然平时用的家用级四天线路由器都是每频平均双天线的，但是还是不影响3*3MIMO比1*2MIMO要强

网卡直接换5300AGN，顺手换了个硬盘，TR200 480G，2020年1月产的，性能不是很强但是对SATA2来说够用

然后机器装好之后一次点亮

这里本来我想插U盘开始做系统，结果发现不用做系统来之前我在准备硬盘的时候就做好了，省下了

然后安装基本除了万能驱动需要点一下鼠标剩下全程都是全自动的，看这个速度还不错

这个机器之前最早见的时候我进系统看了，卡的1P，显卡还没驱动，弄的我心里有点慌，要知道Y450显卡是有通病的，不过通常是点不亮而不是装驱动炸或者花屏，所以这个机器应该没事，然而系统特卡排除机械硬盘的病还可能是桥有问题，所以一开始属实这机器让我紧张了一把

还好安装顺利过程迅速，没有一点问题

P8800果然还是彳亍啊，这本子显卡果然是GT240M的，是老Y450的升级版

这里随手装一个NEC的EXPRESS转USB3.0扩展卡，34mm的

装好驱动之后看看速度，彳亍，就这个速度我师父看了都会露出笑容。

简单给CPU跑下分 这U是步进A修订R0的，应该是正式版，不是ES版（Engineering Sample）

7.35倍，有点低，我记得这个U散热良好的情况下能拉到8倍多，看来还是硅脂涂厚了

居然是GM45芯片组，自带集显，图形接口PCIE X1，最大支持X16，应该是PCIE2.0

双通道内存，相比单通道内存来说更不容易成为性能瓶颈

虽然是1333（667）的内存，但是在Y450实际运行在533上，包括一代I7的本子，内存都不会跑到1333，只有AMD的APU和英特尔很新（对于垃圾佬来说）的本子才会跑到1600及以上，其实现在1066的内存频率对于垃圾佬就够用

接近60色域的友达1366*768普分屏，比X200的1280*800宽一些但是短一点，其实都是差不多的，用相机拍照都能看到摩尔纹，高分屏或者说高DPI屏会好很多

杜比认证的小喇叭，这个是最好的东西，在不考虑商务本的前提下，家用本其实就这种影音娱乐定位的本就很不错

新换的50包邮的电池，容量不到50Wh，说实在的还可以，不必上九芯的那种加厚电池 ，唯一感觉很怪的就是这个电池果不其然的又在100%电量正在充电，新电池或多或少都有点这样

升级后配置展示

这机器是支持显卡音频输出的，很不错，虽然9800GT和9600GT都是哑巴，但是显然笔记本的GT130M和GT240M没出现同样的问题

本机摄像头也能正常工作

还有，这机器的双麦克风和摄像头也给人一种配置豪华的感觉，虽然低配版Y450也有同样的设计。总之就是给人感觉全系都很不错，就算是低配升级了以后一样和当年的高配可以一较高下

GPUZ看了下显卡，512M显存的GT240M，GT216核心，128位显存带宽，2010年产，最高支持DX10.1，PCIE X16 2.0/1.1，比G96M的GT130M显存大了一些，GT130M是GeForce 9650M GT升级版，性能略高于GeForce 9650M GT。 GeForce GT 130M是55纳米工艺，32个流处理器，核心频率600，流处理器频率1500，显存GDDR3频率1600，显存带宽128位；相比之下，GeForce 9600M GT是65纳米工艺，32个流处理器，核心频率500，流处理器频率1250，显存GDDR3频率1600，显存位宽128位，因此GeForce GT 130M更像是9600的工艺升级超频版，因此性能上GeForce GT 130M要稍好一点，但是差距应该不大，但是因为更加先进的制程因此耗能更低。所以说GT240M虽然也是40nm但是并不是GT240的亲戚，相比之下更像是9600GT的亲戚

这玩意弄不好能跑WAIFU2X和之前咱说的style2paints ，咱还测试过GT130M还能大战GTA5：【图吧垃圾王】150块钱的笔记本大战GTA5(IdeaPad Y450 P8800 gt130m)

这是显卡排名，可以看到Y450装备的GT130M/240M其实还是不错的，相比很多后来出的亮机卡都有相当不错的性能： Mobile Graphics Cards - Benchmark List

费米的流处理器效能不比当年的G96，别看后来的520之类的独显流处理器多，它们的显存位宽低外加流处理器效率低，实际表现并不好。费米和开普勒的流处理器效率都比以前低，也就是在新的麦克斯韦架构才算是恢复了当年的流处理器效率。 过去的移动版显卡一直都是悲剧，相比台式机显卡砍了很多功能，包括垃圾佬最在意的视频编码录屏串流功能，包括现在的MX系列显卡也是一样，说破天就是个3D加速卡，根本不具备显示能力，和P106之类的矿卡倒是差不多，集显改改就能用它跑个游戏或者顶多做个运算，根本不配称作显卡。相比之下AMD的APU倒是一直保留了视频编码，装个RADEON驱动就能实现硬件录屏串流，所以以后垃圾佬买笔记本可能还是选择AMD。

CPU跑完分温度很正常，不到60度

内存运行在533

总线类型PCIE2.0 X16@1.1 X1惊到我了，原来真是这么低的带宽吗，就这样也能大战GTA5，看来GTA5低特效是真的优化了。

TESLA架构，不知道GT240是不是也是这个架构

没有双显卡，看来如果独显有事集显是够呛能用的

不过BIOS老点

GM45这个桥还有12W的TDP，所以整机TDP大概是25+25+12+2.5（南桥），这么算来用单热管散热就能抗住62W TDP的Y450低配还真是厉害，咱后来还是买了双热管，10多块钱吧，有空给咱的机器换上

图形控制器GMA 4500MHD状态已禁用更是让咱打消了这个机器如果显卡有问题就用集显的打算，这个机器咱刚见到的时候没打显卡驱动而且卡的1P，咱属实有点方，如果独显或者桥有问题，咱现在根本修不了。

5300AGN，在连接P9 PLUS的手机热点的时候是单天线模式，而且带宽很低。不过上上网够用了，其实现在来看54Mbps都够

博通的千兆有线，还不错

总之机器升级完了，任务完成之后师父很高兴，还给咱留下了不少好东西

一个P7350，这个U其实性能很弱，但是咱还没有过，也自然没跑过分，有空回去装机器上测试一下看看水平如何，就这个U的MACBOOK之前鱼上有人还想挂400卖500？做梦去吧，有这钱直接上P8600的MACBOOK7.1不香吗，P7350/7450的MACBOOK5.2是DDR2吧，内存再一限制性能更感人了（芯片组 Nvidia MCP79 内存类型 DDR2 667 显卡8600M 128mb），和P8600的DDR3怎么比，古董电脑也要考虑实用性啊，没事搞图拉丁也不是要真的垃圾，咱能给300可不少了还不卖爱卖不卖我倒是想看看500真能有鱼上钩吗.

一个联想原装电池，这个咱原先也有过一个，不能用，可以拆了用电芯。还有一个三星的DDR3 2G内存，这个也没啥用，可以留着亮机测试。

然后直接说一下拆电池过程：

其实这种老式电池很好拆，手劲大的徒手就能拆开，然后就能看到电池内部结构

电池全貌

可以看到联想原装的电池做工还是不错的，至少温控什么的安全传感器芯片之类的部件都有，之前咱之所以说充电宝会爆炸现在看到罗马仕就PTSD就是因为这货没温控，哪怕过去垃圾佬DIY的充电宝都有个板载温控而这货过往型号里面真的有拆开一看压根没集成任何温控功能的。小心点吧，我们这边可真的有人因为家里充电起火最后家烧没了消防员只能在楼下看着什么时候烧光什么时候拉倒的，好在人逃出来了，相比生命和财产安全，在充电宝安全上的投资微乎其微，然而很多人就是不知道学习教训，真到了安全事故出现在自己头上的时候才会想到自己如果有下次该怎么办。

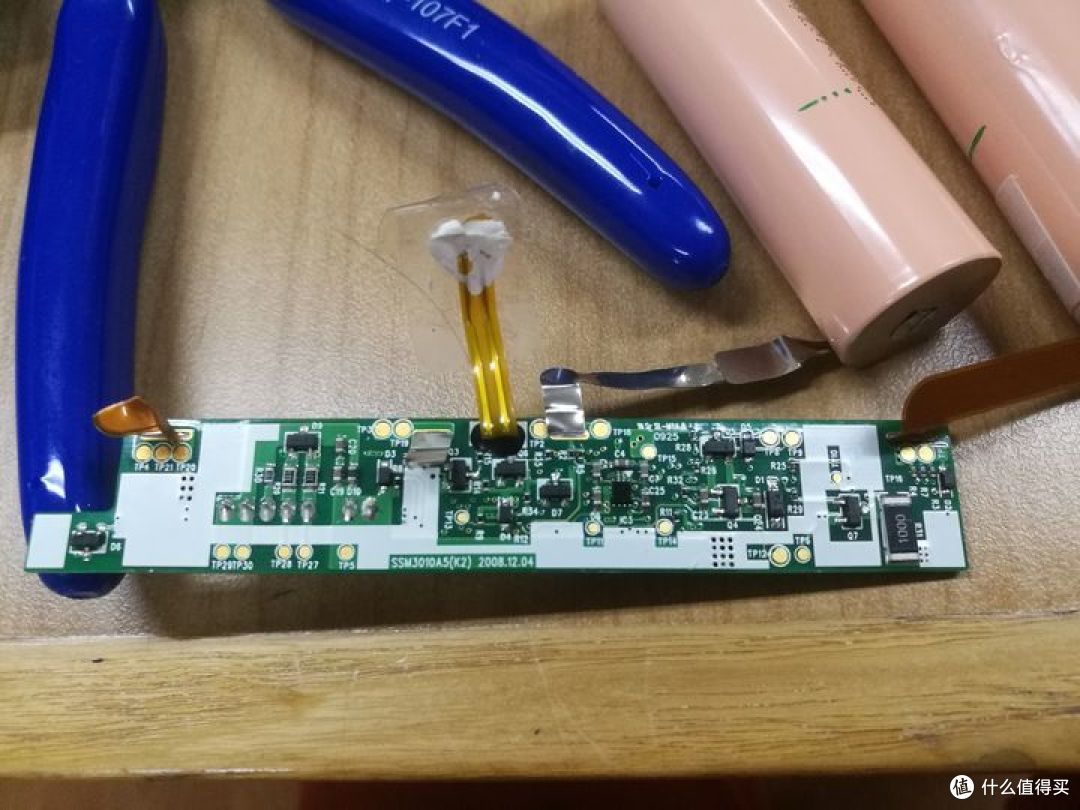

这里可以看得出来联想原装电池的板子其实做工也不算特别好，很多时候咱拆IBM SONY或者别的牌子的机器的电池的时候也有比这个板子更好的，不过联想的这个笔记本电池有个好处就是它的替代品很便宜，相比SONY同样六芯的电池弄不好要七八十来说，这个玩意的替换电池现在最便宜的是50包邮

总之我们先拆这个电池

拆之前再仔细看一眼IC，其实这个板子怎么说呢，做工再好也没用，电池拒充保护就是没用了，板子锁死了之后这个电池唯一的用途就只能拆电芯了，过去也曾经有过拆电池换电芯刷写保护板的操作，但是现在因为华强北小作坊产的兼容电池实在是太便宜了所以就没有这个手艺了，换比修更便宜

拆这个电芯可以徒手，但是最好有一个斜口钳，我现在手上就有一个

电芯如果拆的完美是这个样子的，除了焊点什么都留不下来

但是联想的这个电芯焊接工艺还挺好，徒手掰很难单纯的把镍条全掰下来，这时候就需要用斜口钳把镍条弄掉或者干脆夹断了

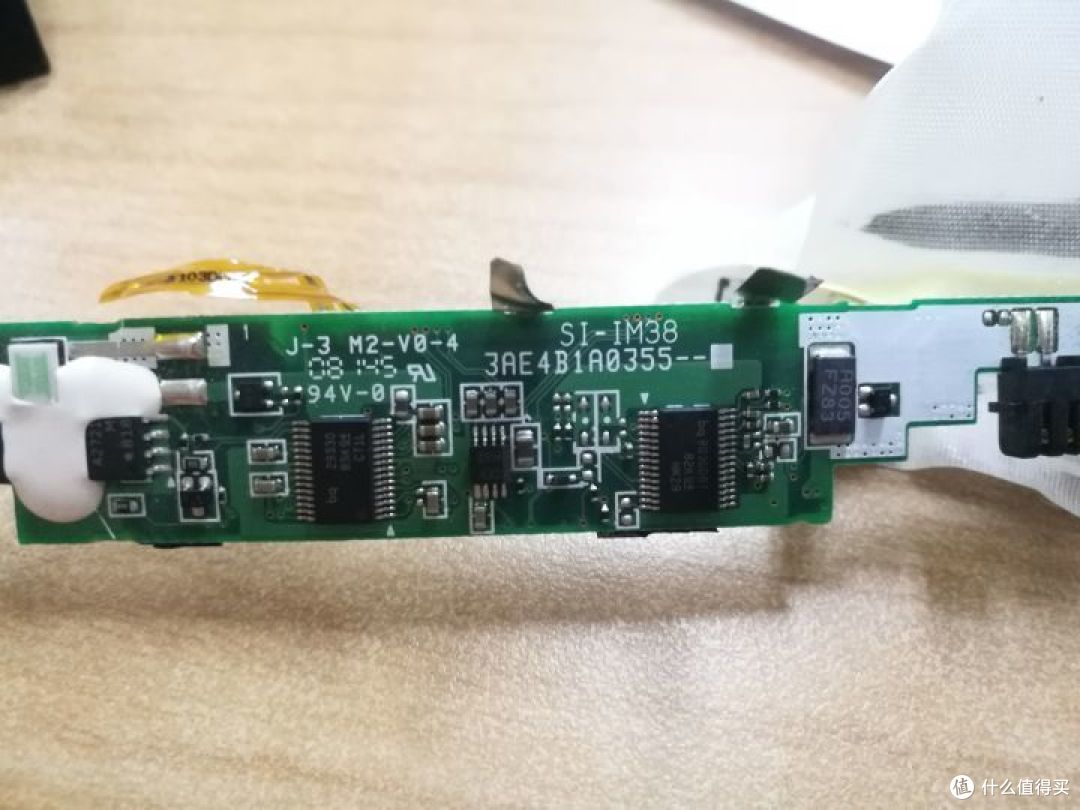

板子背面看做工还行，不过哪来这么多预留的引脚焊盘？看来这板子设计的时候还有其他用途，没准真的能刷，不过现在反正我是不会刷，而且手上也没有串口转换器和点焊设备

总之电芯塞充电器上看看情况，能充进去电就说明还好说，电芯还能用，根据充电时长可以大概判断电芯容量，总之太长时间肯定不好，但是太短也不行，说明电芯容量损耗的差不多了。

当然充电之前如果能用万用表确认电压再充电那就更好了，也可以直接用万用表确认充电电流，这样算起来容量会比较准

然后是上期IBM伪信者——Thinkpad SL400 的升级后续，因为翻车了所以就不单开文章写了直接在这里说明

首先机器上期我们确认它有幸没问题之后就先按这个机器正常的备件买的，键盘 电池 CPU（P8700）内存 固态（家里拆换下来的假三星盘，也能用，慧荣主控三星颗粒，2020年鱼上假三星850EVO的早期产品，125包邮）还有64mm express卡转USB3.0之类的不表，总之咱就按正常流程开始干了

对了，这机器断轴，而且大概率屏幕螺丝滑牙，所以无法维修，在这之前咱已经和老师傅说好了，这个机器不一定能修好，虽然咱买轴很便宜

键盘缺键好办，整个换一个都行

按正常传统升级自然是拔电池电源拆光驱（很多时候并不必要）硬盘和拆小盖，看到内存网卡CPU和散热器

这盘一看就不是原装

希捷500G薄盘，也不是不能用，就是感觉可能不如西数蓝盘或者黑盘好，现在的500G西数黑盘市价100左右，32M缓存，性能相当好，是机械里面相当不错的款式，主要是它基本都是CMR，没有SMR的顾虑。

内存网卡和U都像上期我们看到的一样

EXPRESS卡的位置还有防尘挡板，这种设计感觉很迷惑，一旦用上了EXPRESS转接卡，这个挡板就无处可去，还不如X200的这种翻板设计好呢

这里拆散热器看CPU，这里拆风扇线的时候我才发觉，我师父的电脑可能装回去的时候没装散热器风扇，然后我赶紧就回去看了下，谢天谢地，还好装着呢。给师父修电脑可不能出岔子。

一开始一切都挺好，P8700上了，内存换了

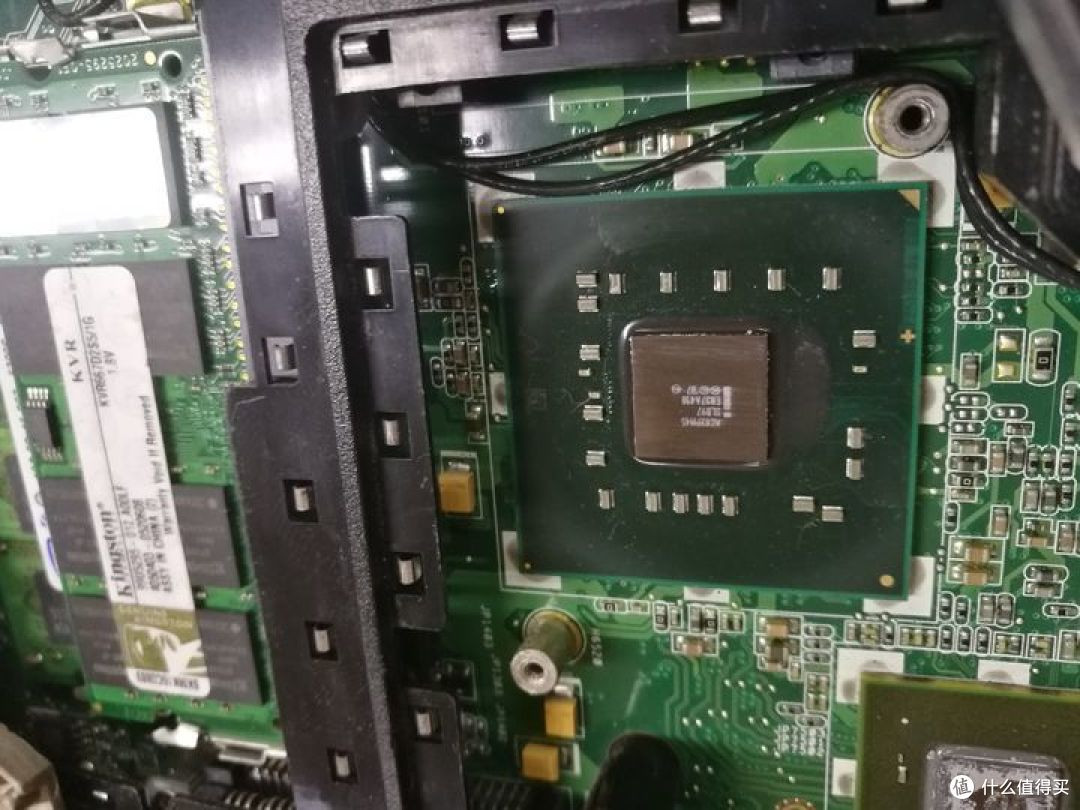

PM45居然装了个DDR2内存，最大只能支持4G 800MhZ，我直接疑惑，就这上P8700都浪费了

但是还是会比T5670强很多，毕竟原来的U都是800的

这16包邮的P87来的时候有点弯针，最后还是咱手动给它修正的

硅脂也都是正常上的

这散热器很有特点，一看就是多少年没动过了

内存直接装上

机器一次点亮，P8700和内存正常识别

原来的加起来2G的老内存可以不要了

P8700 2.53G 内存暂且上了一条，一开始两条装上去之后机器不亮，后来两条也亮了

结果到换网卡的时候，机器的这个螺丝就拧不动，简单把螺丝大力拧下来之后，装上联想5100全高网卡

这会儿问题就出现了，机器开机不亮了，不是三短两长报警，就是五短声报警，一查和显卡和屏幕有关，再结合之前这机器显卡跑重载的时候就掉电驱动程序停止响应但已恢复就明白怎么回事了，这机器显卡应该是开了，后来好不容易给机器折腾亮，直接卡LOGO，后来一看更麻烦，卡LOGO可能是桥的病，这个机器基本是无法进行芯片级维修的，重植这边那边开，没有修的价值了，直接拆件卖了换X200吧

电池也是一样的拆

倒是板子做工还行

虽然感觉还没有Y450的好

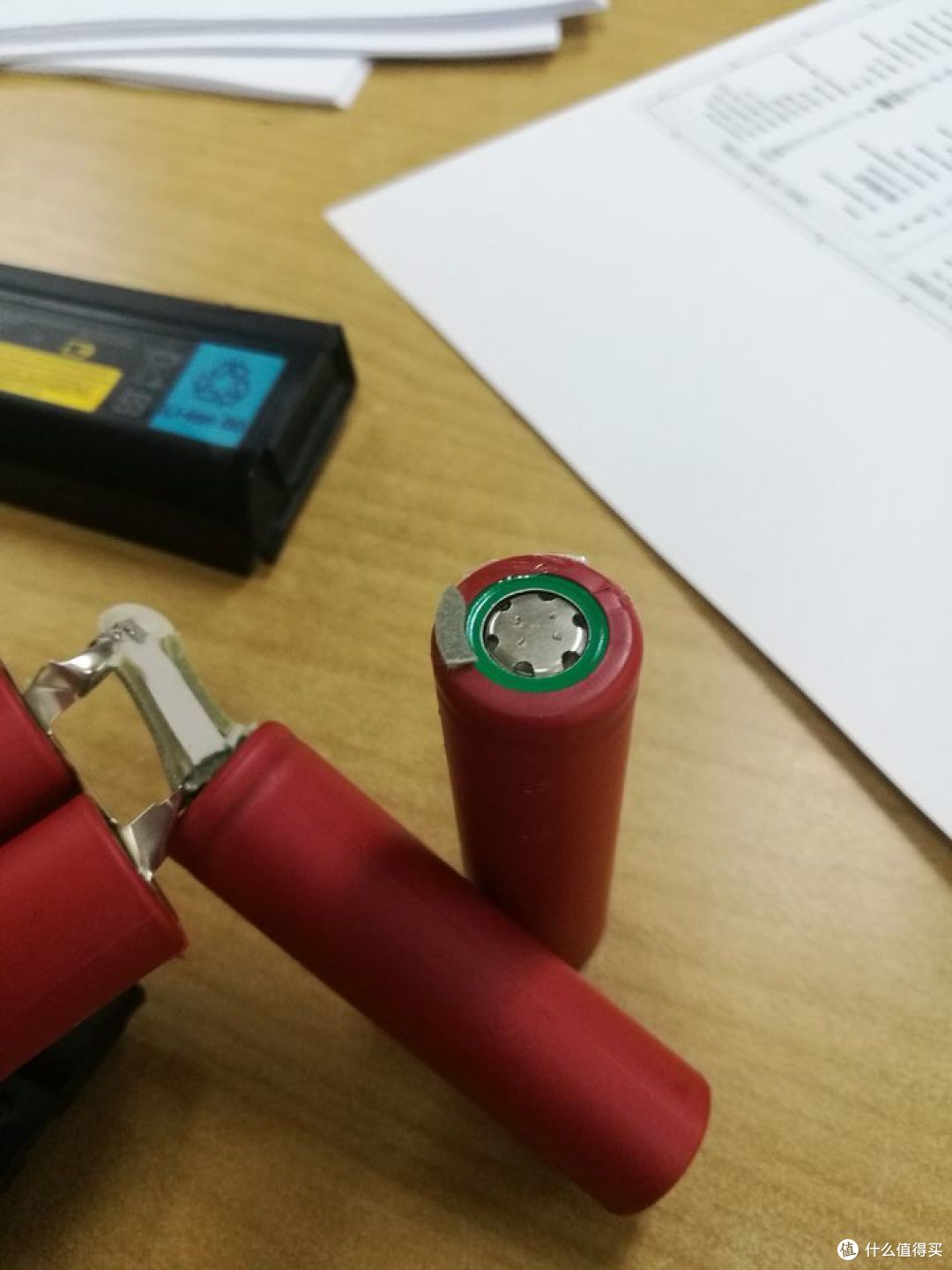

这个SL400用的好像是三洋大红袍的电池，比Y450的LG电池好拆，很容易就完美拆下来了，不留焊点

Y450的很多镍条都是没拆下来用斜口钳剪断的，不过也不影响使用

这里我们发现这个电池的表面上有字，不过并不知道具体什么含义也不想查，这会儿我就想问候联想，好好一个THINKPAD愣是给造成这样，从T43开始T系列就没好过，SL系列是比R系列还减配的玩意，最后就给做成这样了

这会儿咱花了最多的钱买的最贵的配件这个电池也没用了，拆了看看吧

还全新的电池呢

结果咱发现这个小厂子产的电池非常好拆，甚至不需要什么手劲就能直接拆

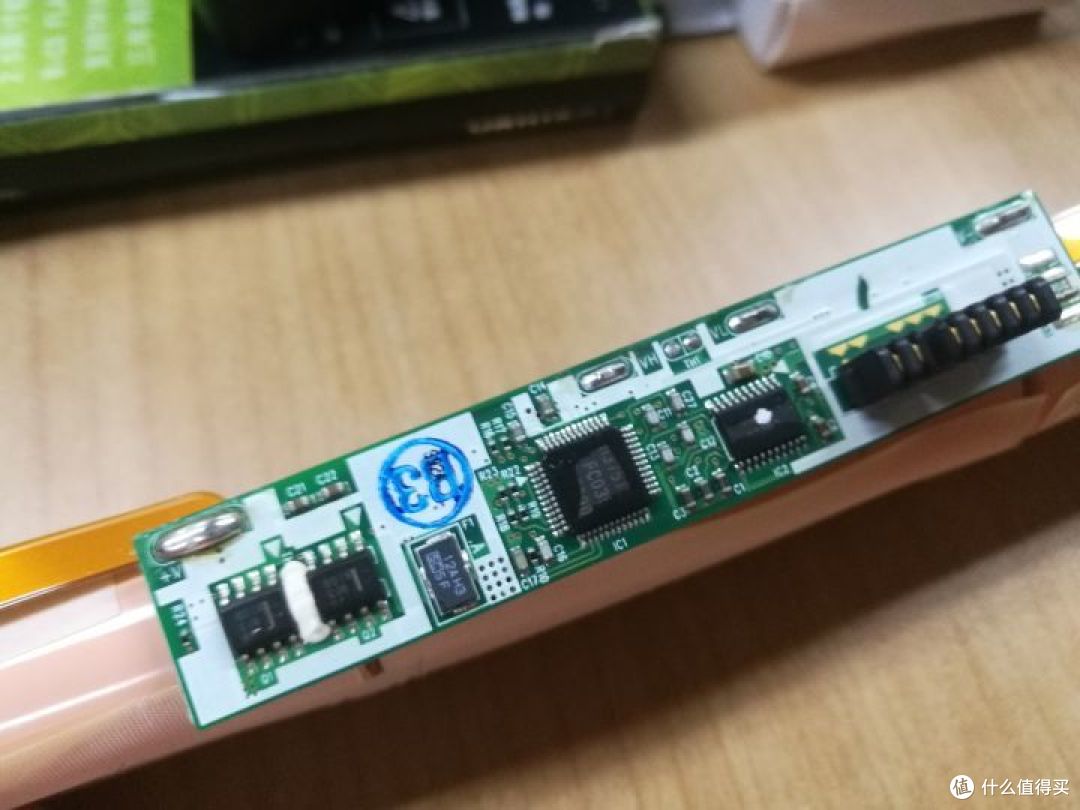

小板子做的比联想原厂的板子还小，做工相当一般，电池弹片以一排焊点固定，外探到了板子外面，这种设计可不好玩

整体来看其实做工非常普通，你看这个电池甚至都没有温度探头，这就说明便宜确实是有代价的，不过好歹这玩意还能用，甚至可以通过THINKPAD EC控制电池充电阈值，我倒是也不必担心这个东西会爆炸，至少风险可防可控

普通国产18650，2020年11月产，还挺新

看这架势应该是2200mah*6，两并三串

这板子好像真没有温控，联想的机器居然也认

电池插槽这里能看清是以小板连接的

可能因为这两个IC的缘故吧，不知道这个东西该怎么评价，相比原装电池板子的电池插口、电池和板子的连接方式、温控等安全部件全部都相差甚远，云泥之别，不过就是便宜，50包邮，能用。所以作为垃圾佬，也只能小心点了，相信80多块钱的正经THINKPAD的8-9芯电池做工会好得多。

所以最后我们升级了两个机器，一个惊险刺激的成功了，一个不出意料的失败了，然后得到了一堆电池，可以多弄点手电上用了。这里咱还是想说Y450牛逼嗷，这个本子直到现在升级了之后还能大战一大堆老游戏，显卡甚至还能用来跑跑WAIFU2X之类的AI，没问题。P8800性能其实不差，不比双核的老330M弱，虽然比不上560M或者老四核I7 2620QM，但是配合GT130M/240M走一些老游戏还是相当可以的，GTA5都能玩这机器还是不错的。回头我给我自己那边的机器有空散热管升级一下，然后这个机器就能好好用了，没准也可以把7200转换成固态。这个机器最大的问题是显卡和显卡供电小板，只要这个通病没病这本子还能好好用，所以各位如果手上有机器不妨简单升级一下就可以再战了，现在是2021，P8800+GT130M+8G+480G+USB3.0+eSATA+450M无线/千兆有线依然能再战，这恐怕也就是咱为什么最早一眼就能看中这个机器肯定能升级成功的原因吧。
