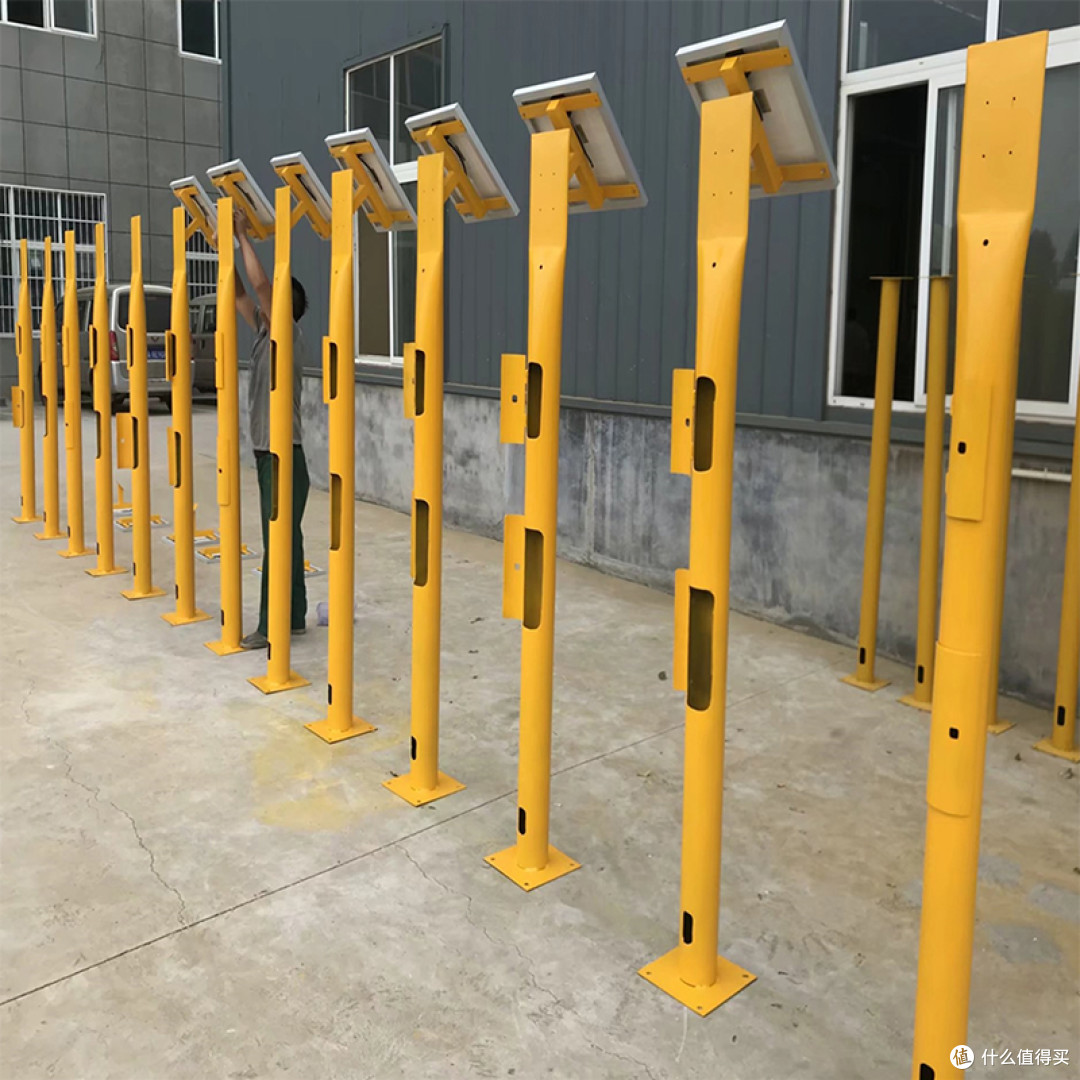

阴极保护北斗传输智能测试桩

阴极保护北斗传输智能测试桩是集成北斗卫星导航、高精度传感、边缘计算与智能诊断技术的现代化监测设备，专为石油石化、天然气管道、城市燃气、海洋工程等领域的金属结构防腐监测设计。

一、技术架构与核心功能

1.北斗卫星导航系统

1.提供毫米级定位精度与时间同步服务，支持无人区、深海等复杂场景的数据传输。

2.单桩覆盖半径达15公里，减少90%线缆铺设成本，突破传统监测系统的地理限制。

3.北斗卫星自带高精度原子钟，实现多测试桩数据时间轴对齐，避免因时间偏差导致监测数据错位。

2.高精度数据采集模块

1.多参数感知：集成24位ADC芯片，同步采集电位（精度±1mV CSE标准）、电流、土壤电阻率、交流干扰电压（0-30V）、环境温湿度、管道振动等12项参数，构建全面腐蚀监测体系。

2.动态IR降补偿：消除土壤电阻误差，确保电位测量准确性。例如，中俄东线天然气管道应用后，电位测量误差从15%降至0.8%，保护电位达标率从75%提升至99%。

3.边缘计算能力：内置ARM Cortex-M系列微处理器，实现数据预处理、故障自诊断（如传感器断线检测）及阈值报警，减少无效数据传输，降低通信成本。

3.智能诊断与预警模块

1.AI故障识别：基于机器学习算法，识别涂层缺陷、阳极失效、电缆断路等8类故障，准确率超95%，可提前14天预警风险。例如，舟山LNG接收站应用后，储罐底板保护电流波动范围从±50%缩小至±5%，非计划停机次数减少70%。

2.数字孪生模拟：生成三维电位分布图，模拟涂层退化进程，为预防性维护提供决策依据。中石化镇海炼化储罐群应用后，设备利用率提升25%，年维护成本降低80万元。

3.第三方破坏预警：集成振动传感器，监测管道周边机械施工或人为撞击，响应时间缩短至2小时。

4.多模通信与远程管理模块

1.全场景覆盖：支持4G/5G/北斗短报文传输，覆盖无人区、深海等复杂场景。例如，中俄东线天然气管道通过北斗短报文通信，在无人区实现数据可靠传输；西气东输管道在沙漠环境中通过北斗短报文实现数据稳定传输，年维护成本降低40%。

2.高可靠性设计：通信异常时，配置的FLASH存储可就地存储6个月以上数据，通讯恢复后自动上传，确保数据不丢失。

3.远程OTA升级与参数标定：降低运维人力成本70%，实现“无人值守”管理。

二、核心优势

1.数据精度与实时性

1.电位测量误差从传统方法的15%降至0.8%，保护电位达标率从75%提升至99%，管道寿命延长10年以上。

2.数据更新频率达分钟级，远超传统人工巡检（每月1次），及时发现隐患。

2.成本效益

1.单点年成本从5000元降至800元，年维护成本降低40%。例如，中俄东线天然气管道部署483套智能测试桩后，年维护成本降低200万元。

2.通过智能诊断提前预警风险，避免非计划停机，延长设备使用寿命。

3.环境适应性

1.采用IP68防护等级与316L不锈钢外壳，支持-40℃至+85℃宽温工作，适应极地、沙漠、高盐雾等恶劣环境。俄罗斯亚马尔LNG项目在-50℃环境下稳定运行3年无故障。

2.抗干扰能力强：通过滤波电路去除高频噪声（如电磁干扰），保留有效信号，确保数据准确性。

4.合规性与安全性

1.满足智慧管网建设要求，数据采集、传输与存储符合行业标准，支持审计追踪与合规性报告生成。

2.通过北斗高精度定位，精准记录测试桩位置，便于快速定位故障点，缩短排查时间。

3.实时监测管道阴极保护电位，避免因腐蚀引发的泄漏、爆炸等重大安全事故。

三、典型应用场景

1.长输管道完整性管理

1.场景特点：管道跨度大，途经沙漠、山区、湿地等复杂地形，人工巡检成本高且效率低。

2.应用方式：自动采集管道保护电位、电流、沿线土壤腐蚀速率等数据，通过4G/5G或卫星通信传输至监控平台，实时判断阴极保护状态。对穿越河流、铁路、高速公路等关键段加密部署，监测异常电位波动，及时预警并定位故障点。

3.案例：中俄东线天然气管道部署483套智能测试桩，实现全线阴极保护数据可视化，精准发现11处隐蔽缺陷，维护成本降低60%。

2.城市管网杂散电流治理

1.场景特点：城市燃气管道分布密集，周边环境复杂，易受杂散电流干扰，导致局部腐蚀加速。

2.应用方式：集成电流传感器，实时监测管道沿线杂散电流密度。在阀门井、弯头、三通等易腐蚀部位部署智能测试桩，实现局部电位精准监测。联动排流设备调整参数，将电位波动控制在安全范围内。

3.案例：某地铁沿线管网应用智能测试桩后，杂散电流密度从45A/m²降至8A/m²，有效抑制交流干扰。

3.储罐底板腐蚀监控

1.场景特点：储罐罐底、罐壁易受土壤或介质腐蚀，且罐区安全等级高，需严格监控防腐状态。

2.应用方式：监测储罐罐底的阴极保护电位（尤其是边缘板、接管等易腐蚀区域），避免因保护不足导致罐底穿孔泄漏。与罐区安防系统联动，当检测到电位异常时，同步触发声光报警，提醒运维人员处理。在储罐底部布置分布式智能测试桩，结合电位梯度法和声发射技术，定位底板腐蚀穿孔位置。

3.案例：舟山LNG接收站采用智能测试桩联动柔性阳极，实现储罐底板均匀保护，单罐年维护成本降低80万元。

4.海洋工程防腐监测

1.场景特点：海水环境腐蚀性强，金属结构易受损，需长期监测防腐状态。

2.应用方式：海底管道部署水下智能测试桩，表面涂覆防污涂层，结合声学通信技术实现数据穿透海水传输。海上平台采用316L不锈钢外壳和环氧树脂灌封，满足IP68防护等级，实时监测电位、电流、氯离子浓度等参数。

3.案例：巴西盐下油田海底管道应用后，使用寿命从15年延长至30年。
