遵循PCBA应力测试方法和标准：避免BGA焊点失效的关键

某新能源汽车控制器制造商遇到了一个棘手问题：产品在工厂测试一切正常，但装车使用3个月后，却出现了批量的BGA焊点失效。经过层层排查，问题根源直指生产过程中的机械应力损伤。然而，当质量团队想要系统性地开展应力测试时，却陷入了困惑——应该用什么方法测试？需要遵循什么标准？合格线又该如何确定？

如果您正在搜索"PCBA应力测试方法和标准"，说明您已经认识到建立科学的应力管控体系的重要性。本文将系统性地解析PCBA应力测试的全流程，帮助您从零开始构建可靠的测试方案。

一、为什么需要系统的测试方法和标准？

在电子制造领域，经验主义在应力管控中往往失效。因为：

• 应力不可见：肉眼无法观察到的微应变可能导致严重的可靠性问题

• 问题滞后性：应力损伤可能在数月甚至数年后才显现为故障

• 责任界定困难：涉及多工序、多部门时，缺乏数据难以明确责任归属

系统的测试方法和统一的标准，为应力管控提供了科学依据、统一语言和可比数据，是实现可靠性管理的基石。

二、核心测试方法：应变片测试技术详解

目前，业界最权威和普遍的PCBA应力测试方法是应变片测试法。其核心流程包括：

1. 测试准备阶段

应变片选型原则：

• 三轴应变片（0°/45°/90°罗谢尔结构）：适用于复杂应力状态的BGA、连接器等区域

• 单轴应变片：适用于应力方向明确的板边、分板路径等区域

• 微型应变片：适用于空间受限的0402/0201元件附近

关键工具准备：

• 高精度应变片（规格根据测试需求选择）

• 专业粘接剂（通常为氰基丙烯酸酯类）

• 校准合格的应变数据采集设备

• 引线焊接设备和显微镜

2. 测点选择策略

有效的测点选择是测试成功的关键：

• 高风险区域：大型BGA四角、板边连接器、陶瓷电容密集区

• 应力路径：分板路径沿线、螺丝孔周围、工具操作区域

• 参考点：板卡中心等相对"安全"区域，作为基准参考

• 对称布点：对对称结构实施对称布点，验证应力分布均匀性

3. 应变片粘贴工艺

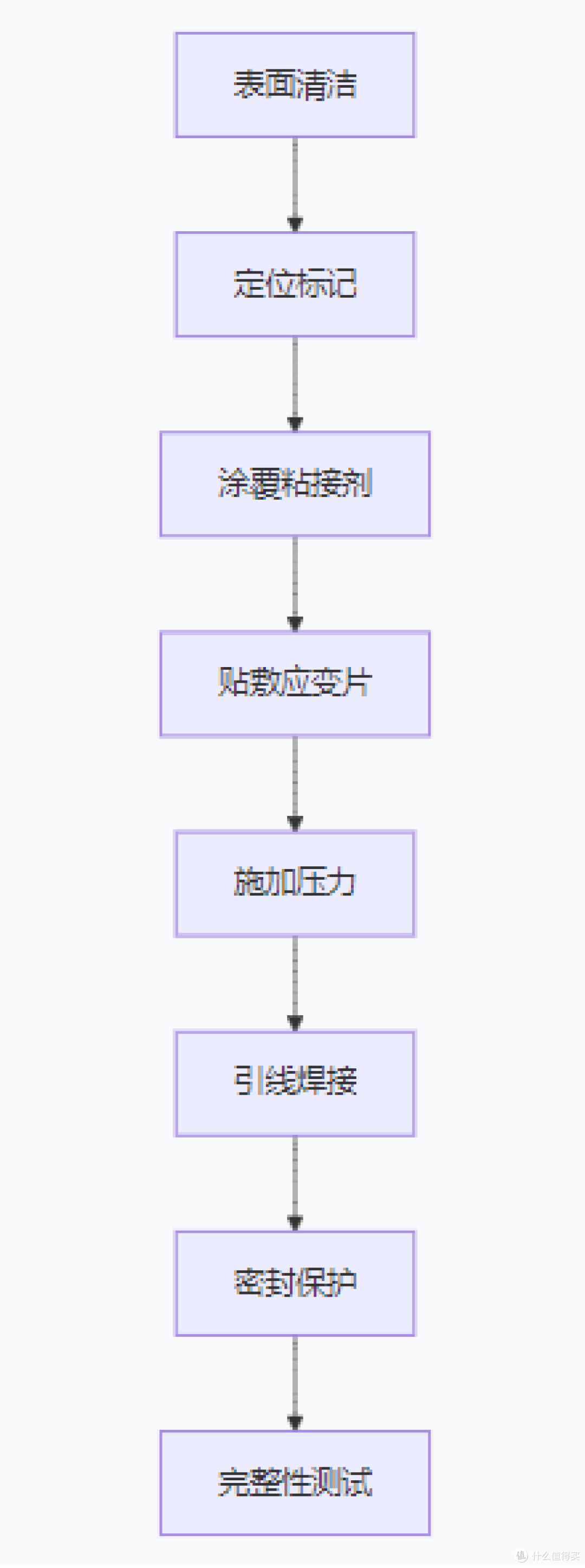

这是整个测试中最需要技巧的环节：

4. 数据采集与分析

采集参数设置：

• 采样率：≥1000Hz，确保捕捉冲击事件的细节

• 滤波设置：根据信号特征选择合适滤波频率

• 触发设置：基于事件或阈值触发，确保数据完整性

数据分析要点：

• 峰值检测与标记

• 时序关联分析（应力事件与工艺动作的对应）

• 统计分析（多批次、多板卡的数据分布）

三、核心标准体系：IPC/JEDEC-9704A深度解读

标准适用范围

IPC/JEDEC-9704A标准适用于：

• 印刷电路板组装件（PCBA）的制造和组装过程

• 环境应力筛选过程

• 产品装卸和运输过程

• 现场使用条件模拟

合格判据框架

该标准建立了多层次的合格判据体系：

基于器件类型的差异化要求：

• 陶瓷器件（如MLCC电容）：推荐限值±500-1000μϵ

• 塑料封装器件（如BGA、QFP）：推荐限值±1500-3000μϵ

• 特殊器件：遵循器件供应商的特殊要求

基于可靠性的分级要求：

• 1级：消费类产品，要求相对宽松

• 2级：工业/汽车类产品，要求更为严格

• 3级：高可靠产品（航天、医疗），要求最为严格

测试报告要求

标准规定了完整的测试报告应包含：

• 测试条件描述（温度、湿度等）

• 设备信息（采集设备型号、校准状态）

• 应变片信息（型号、位置、方向）

• 原始数据与处理后的数据

• 合格性判定结果

四、实战案例：智能手表主板测试全流程

某智能手表厂商在新产品导入时，发现主板在分板后出现晶振失效问题。

测试方案设计

1. 测点布置：在晶振周围、板边V-cut线附近、BGA四角布置8个测点

2. 测试覆盖：覆盖拼板分离、元器件贴装、测试治具、成品组装全流程

3. 标准依据：采用IPC-9704A标准，结合客户特定的±400μϵ要求

问题发现与解决

测试数据显示，分板过程中晶振位置应变峰值达到850μϵ，远超标准要求。通过高速摄像分析发现，问题源于分板机导轨间隙过大导致的板卡抖动。

解决方案：

• 调整分板机导轨间隙（从1.5mm减小到1.0mm）

• 优化分板速度参数（从800mm/s降低到500mm/s）

• 在分板路径增加支撑点

整改效果：复测显示应变峰值降至320μϵ，晶振失效率从15%降至0.3%。

五、建立企业内部的测试规范

基于行业标准，结合企业自身产品特点，建议建立内部的测试规范：

测试流程标准化

• 新产品必测：所有新产品必须完成应力测试认证

• 变更必测：工艺/设备重大变更后必须重新测试

• 定期抽检：建立量产产品的定期应力抽检制度

数据管理信息化

• 建立数据库：存储历史测试数据，便于趋势分析

• 标准化报告：统一报告格式，便于数据对比和追溯

• 异常预警：设置自动预警机制，及时发现异常趋势

结语：方法与标准并重，数据与经验结合

PCBA应力测试方法和标准是电子制造可靠性工程的核心技术体系。正确的方法确保数据的准确性，统一的标准确保判断的科学性。然而，需要强调的是：标准提供的是框架和底线，真正的可靠性保障来自于对数据的深入理解和对工艺的持续优化。

作为PCBA应力应变检测专家，广州宇华测控在为客户提供高精度测试设备的同时，更注重帮助客户建立完整的测试体系和数据分析能力。我们深信，只有将科学的方法、权威的标准与实际的工艺经验相结合，才能真正实现产品可靠性的持续提升。

如果您在应力测试方法选择、标准理解或体系建立方面需要进一步的支持，欢迎与我们联系，获取专业的技术咨询和解决方案。
