华硕AYW B850M+ASUS天选RTX 5070 OC+机械大师 IF25 装机分享！

MATX平台 “小钢炮” 装机方案：兼顾性能与紧凑
本方案以华硕 AYW B850M GAMING OC WIFI7主板为核心载体，搭配 AMD Ryzen5 9600X 处理器与华硕天选 RTX 5070 OC 显卡，既能满足游戏竞技需求，也能从容应对创意设计、日常多任务等重度负载；同时搭配高效散热与稳定电源，确保持续满血输出，是追求 “小而强” 装机体验的理想选择。

一、核心硬件

• 主板：华硕 AYW B850M GAMING OC WIFI7：作为面向高性能 DIY 玩家的中端超频利器，主板核心聚焦“极致调校潜力 + 高性价比”平衡：采用独特双内存插槽直连架构，大幅降低信号干扰；板载独立时钟发生器，支持 CPU 外频异步超频，突破传统 B850 芯片组限制；配备 12+2+1 相 80A DrMOS 供电与双 8-pin ProCool 高强度接口，即便搭配9950X3D旗舰处理器，也能稳定释放性能，同时支持 WIFI7 网络，满足高速联网需求。

• 处理器：AMD Ryzen5 9600X：6 核 12 线程设计，基础主频 3.9GHz，加速频率可达 5.1GHz—— 多核性能足以轻松应对多任务处理、视频剪辑等重度负载，单核性能更是游戏高帧率的核心保障；搭配 B850 主板的优化调校，能效比表现出色，在小机箱内也能稳定发挥，无性能瓶颈。

• 显卡：ASUS TX GeForce RTX 5070 OC：电竞级甜品卡定位，图形处理能力强劲，支持光线追踪与 DLSS 4 技术，游戏画面质感与帧率双在线；采用 2.5 槽设计，符合 SFF-Ready 标准，通过优化外壳、散热片与热管排列，让三个轴流风扇可充分利用机箱侧面板通风，散热效率进一步提升。

二、核心机载

• 机械大师 IF25 MATX 机箱采用经典 MATX 版型设计，26L的紧凑体积下拥有充足拓展空间 —— 兼容 170mm 高度风冷、240 规格水冷、16cm 长度 ATX 电源，以及 350mm 五槽显卡，完美适配高性能硬件的同时，保持机身小巧便携。

三、散热供电

• 散热器：Zalman ZET5 风冷散热器：颠覆传统方形框架，以喷气发动机为灵感打造圆形涡扇造型；53 片鳍片与 5 根 6mm 热管通过一体焊接工艺提升导热效率，双 120mm 磁吸风扇正反叶协同形成螺旋风道，散热能力强劲；白色外观与整机风格统一，兼顾颜值与实用性，让小钢炮在高性能运行时依旧保持冷静。

• 风扇：联力 UNI FAN SL-INF 120 积木风扇：作为机箱散热 “辅助担当”，采用无线拼接设计 —— 风扇侧边通过金属触点与卡扣互联，支持最多4 把/组的多风扇串联，大幅减少线材数量；扇叶中心及外框双侧配备无限镜灯效，通过多重镜片实现视觉延展，颜值出众；搭配专用无线接收器简化理线难度，可通过 L-Connect 软件进行无线控制，操作便捷。

• 电源：追风者 AMP GH 850W：ATX 3.1/PCIe Gen5.1 标准，拥有 80PLUS 金牌认证与全模组设计，供电效率与扩展性兼具；单路 12VHPWR 接口输出达 600W，可充分满足显卡、处理器的高功耗需求；14cm 短机身设计适配小机箱安装，搭配智能静音风扇，兼顾散热与噪音控制；同时具备全面电路保护，保障整机长期稳定运行。

硬件配置：

• 处理器 AMD Ryzen5 9600X

• 主 板 华硕 AYW B850M GAMING OC WIFI7

• 机 箱 机械大师 IF25 MATX

• 硬 盘 闪迪WD_BLACK SN850X 2TB

• 散 热 Zalman ZET5 风冷散热器

• 风 扇 联力 UNI FAN SL-INF 120 积木风扇

• 电 源 追风者 AMP GH 850W ATX3.1

• 显 卡 ASUS TX 天选 RTX 5070 OC

• 内 存 Apacer宇瞻 NOX DDR5 32G 6000 C28

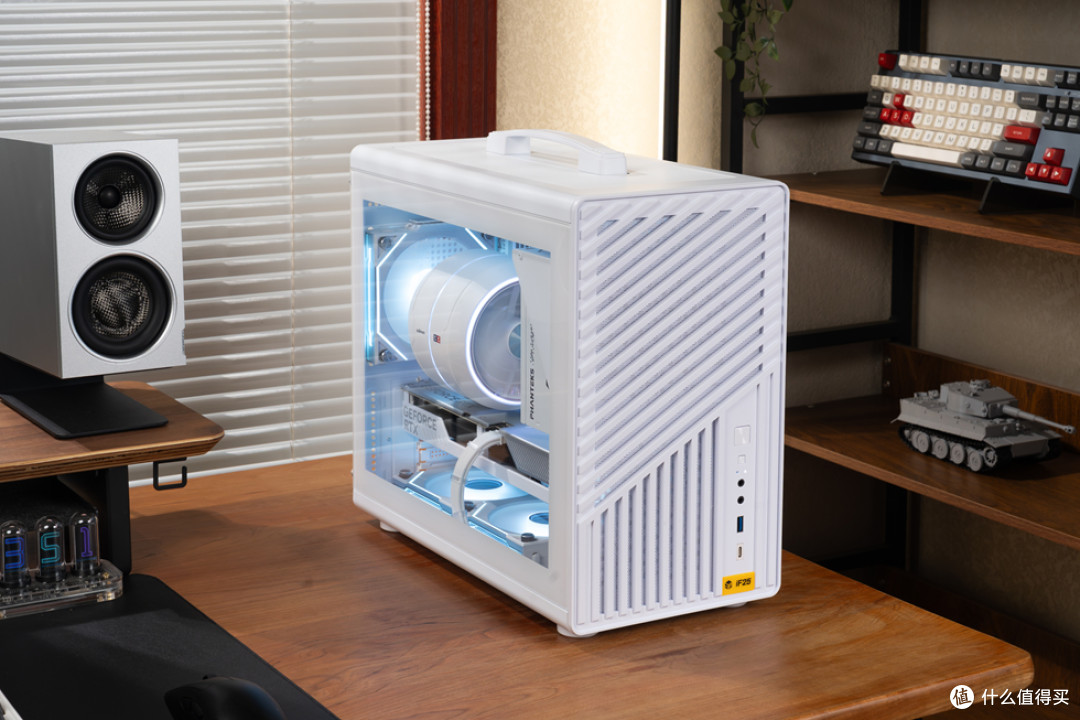

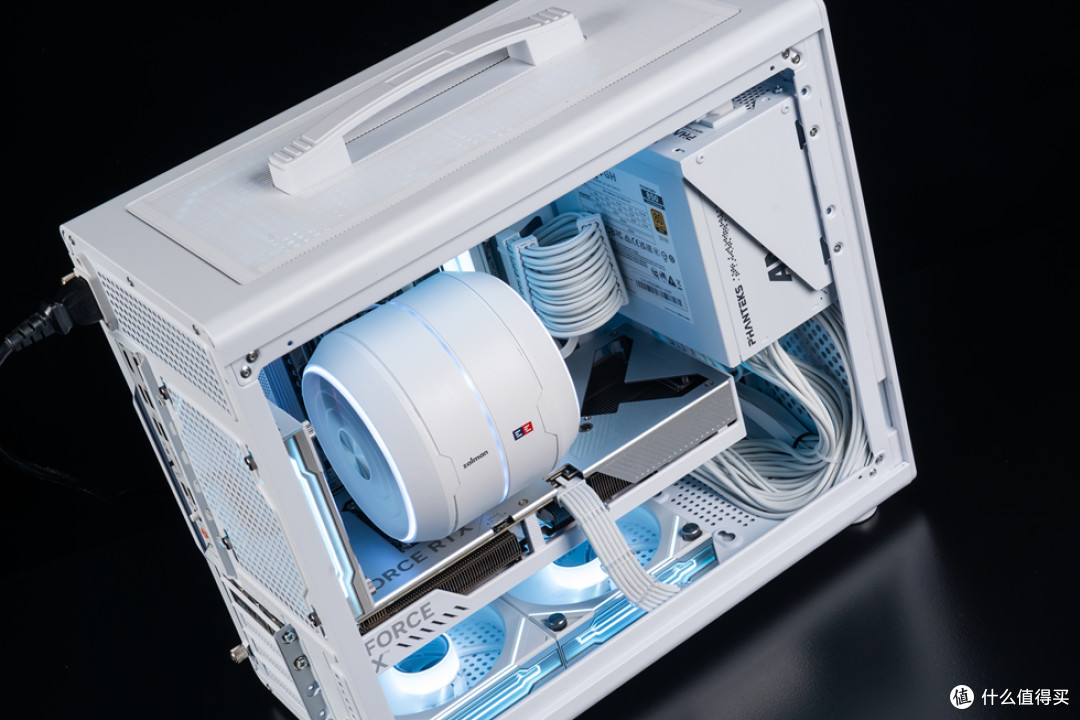

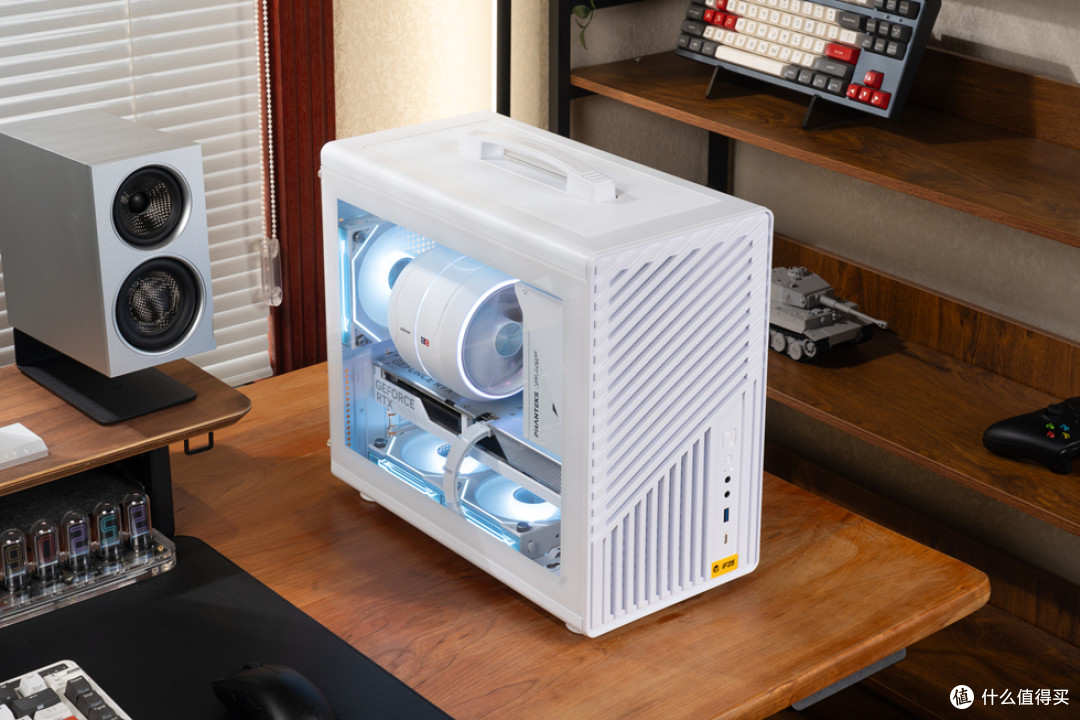

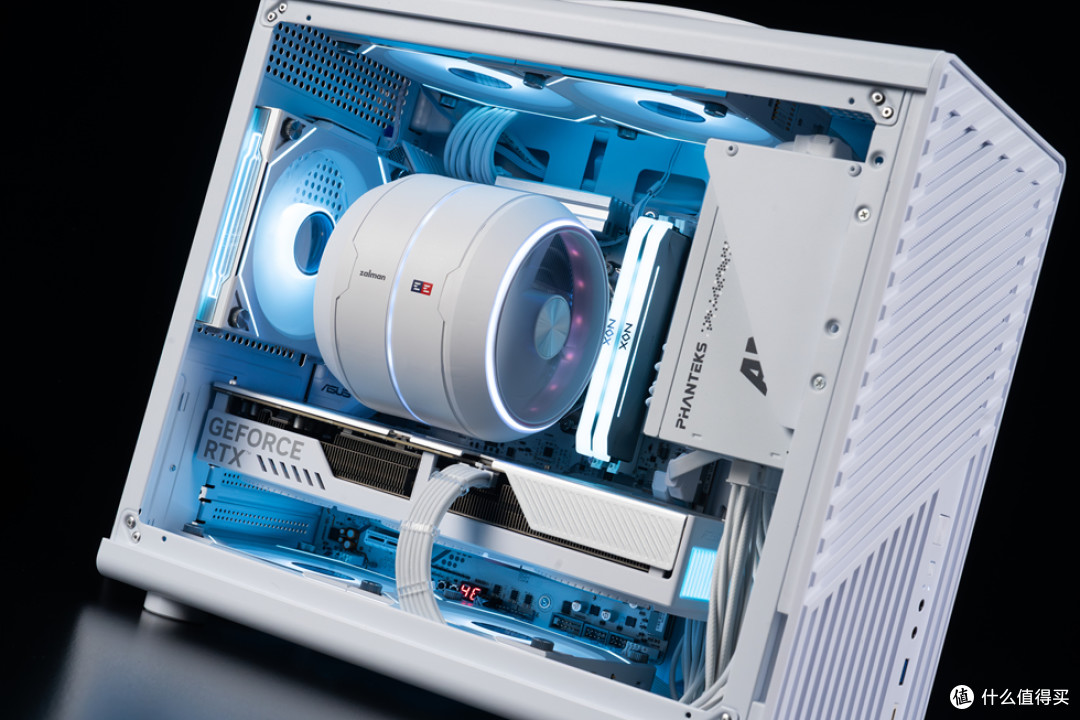

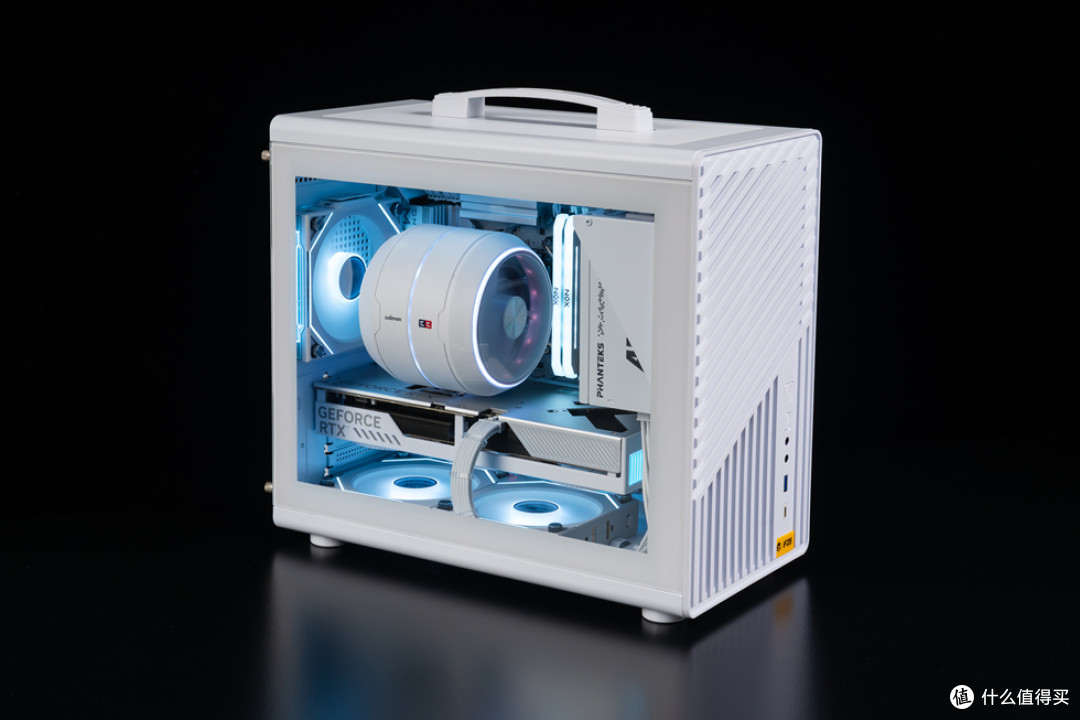

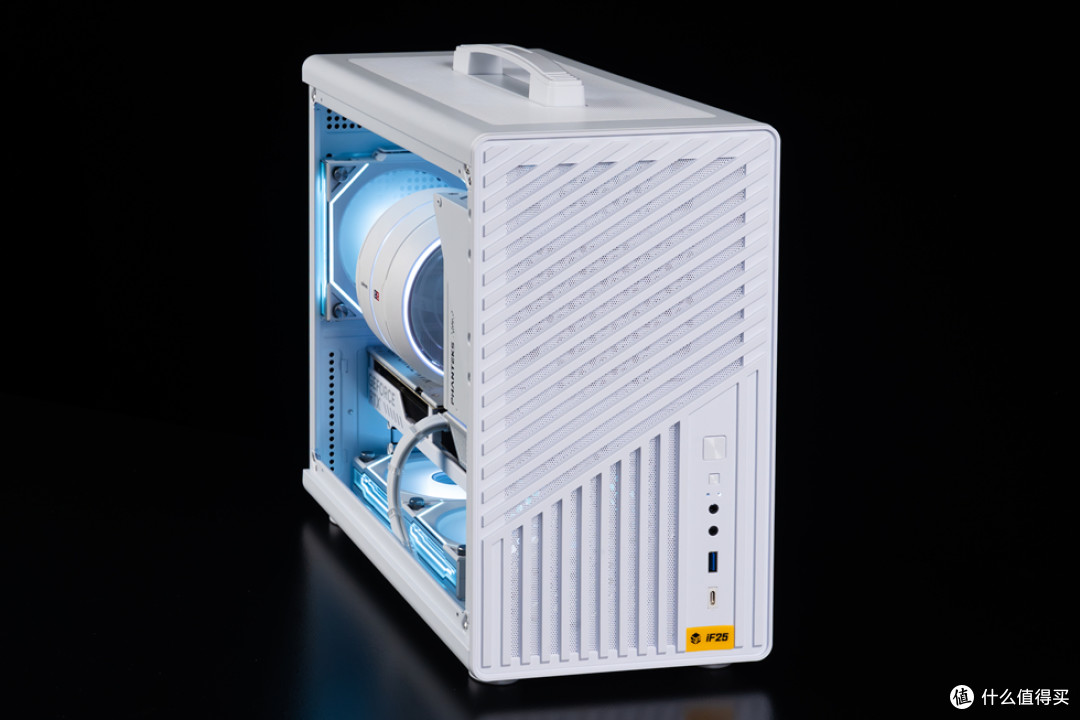

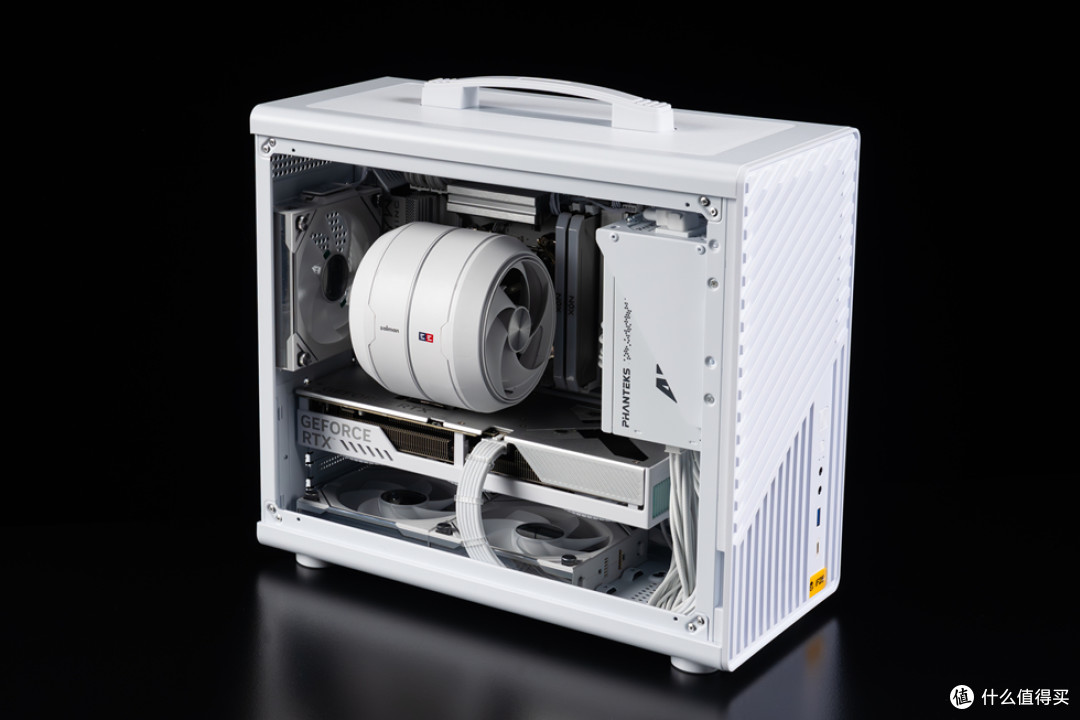

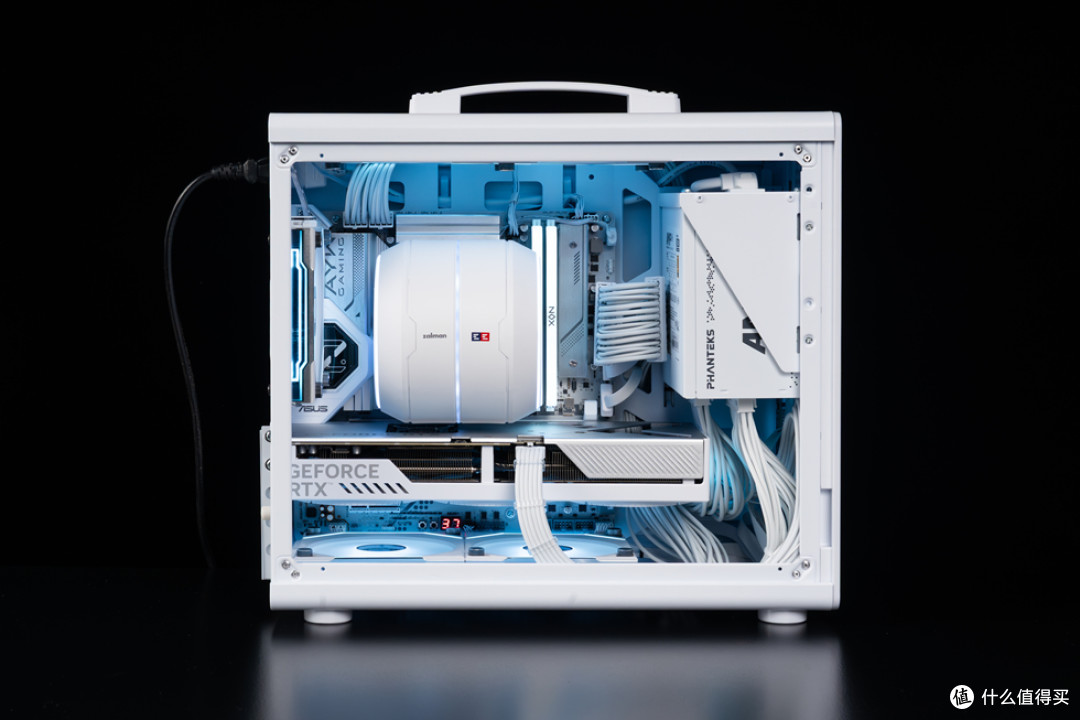

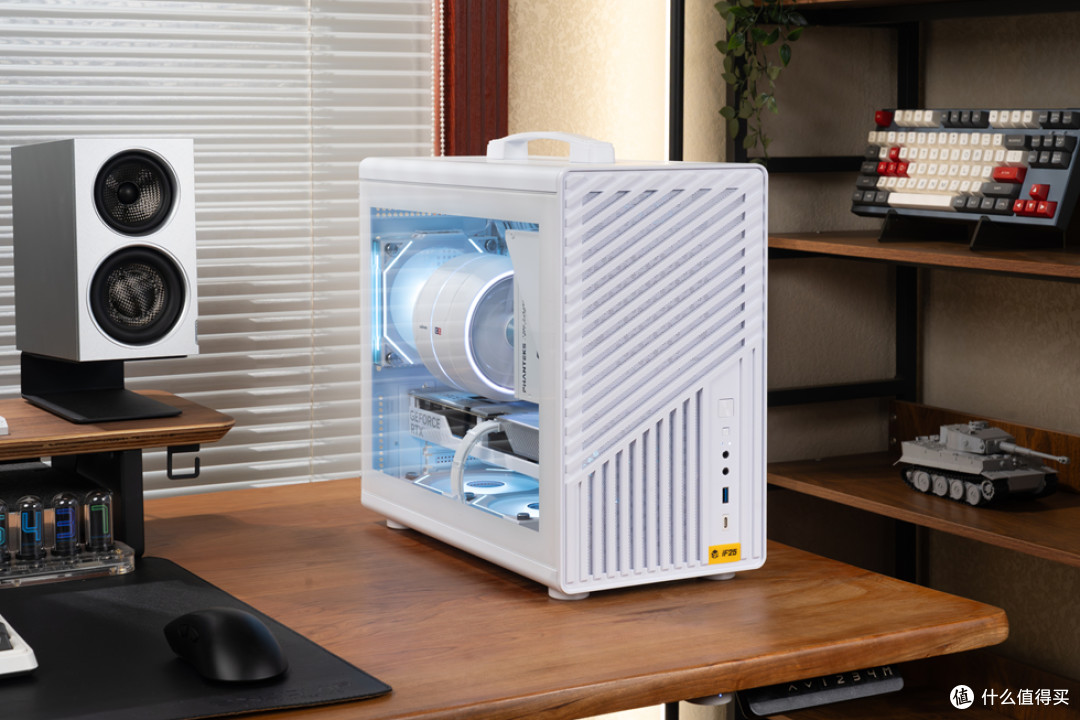

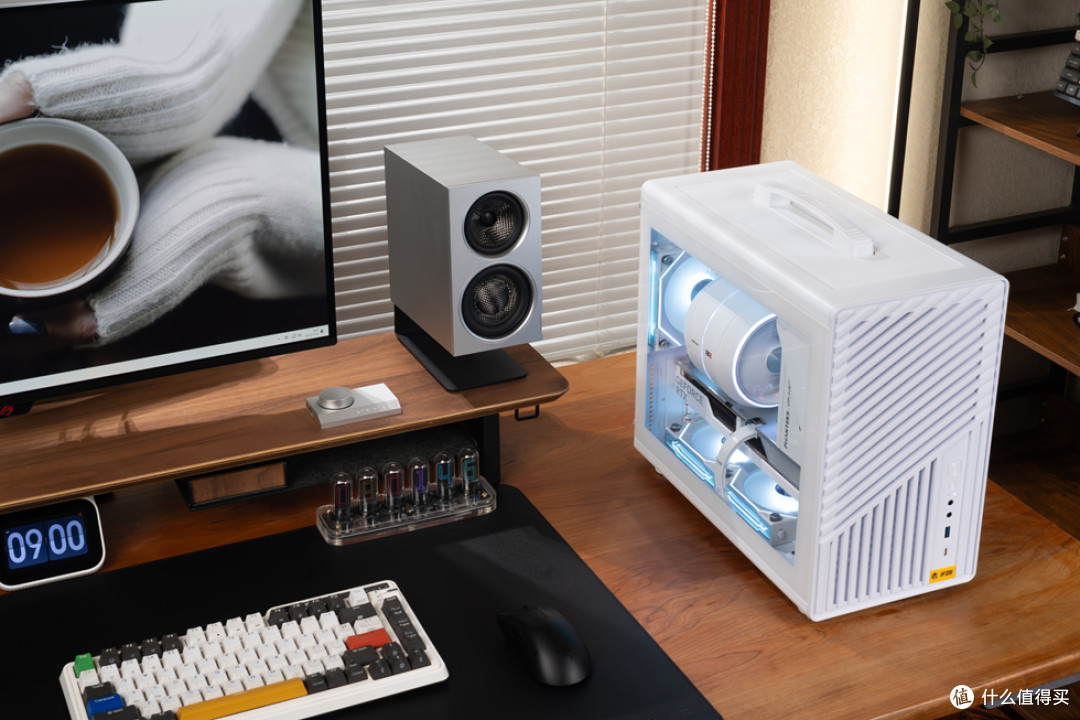

整机展示

硬件展示

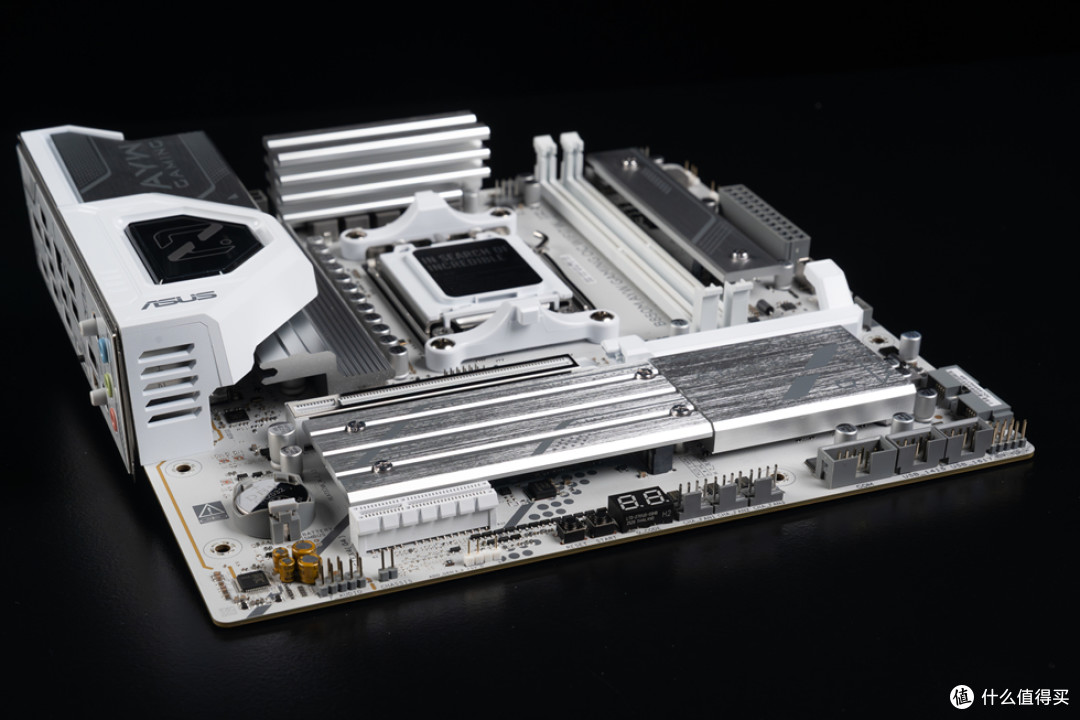

主板来自华硕AYW B850M GAMING OC WIFI7 W。主打超频性能与高性价比的白色M-ATX主板，支持DDR5-9600+内存超频和CPU超外频。

采用标准的 mATX 规格，尺寸为 24.4*24.4cm。整体以白色为主，白色 PCB 搭配银白色散热装甲，内存插槽、板载接口等也多为浅色，外观十分协调。

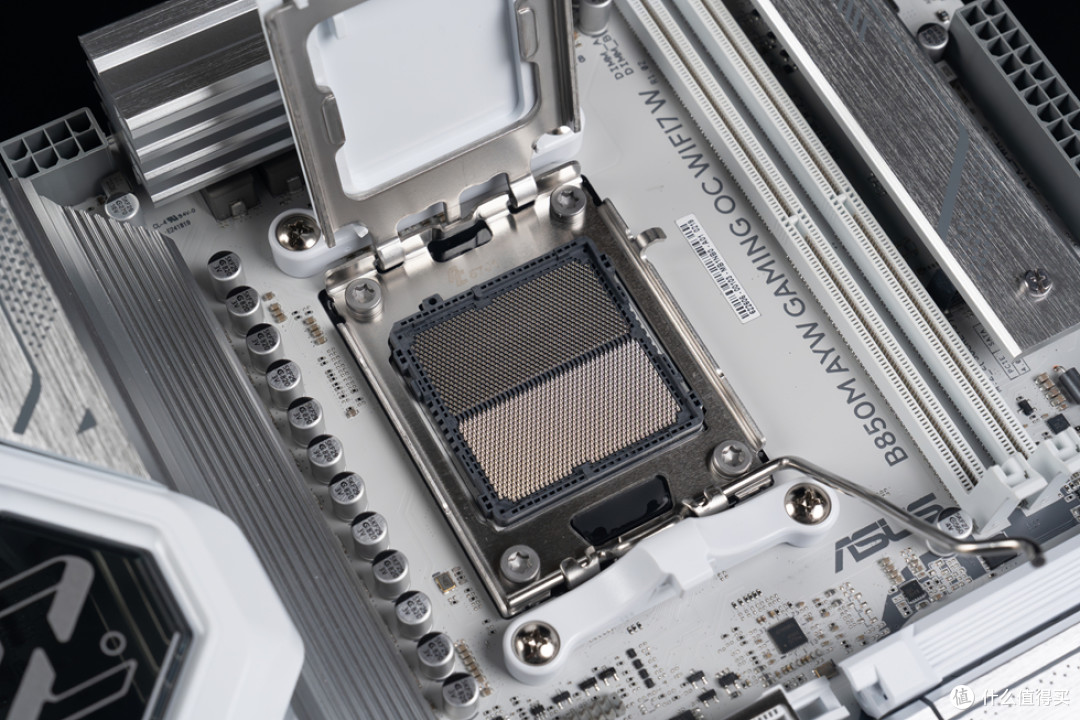

AM5接口，支持锐龙789全系处理器。

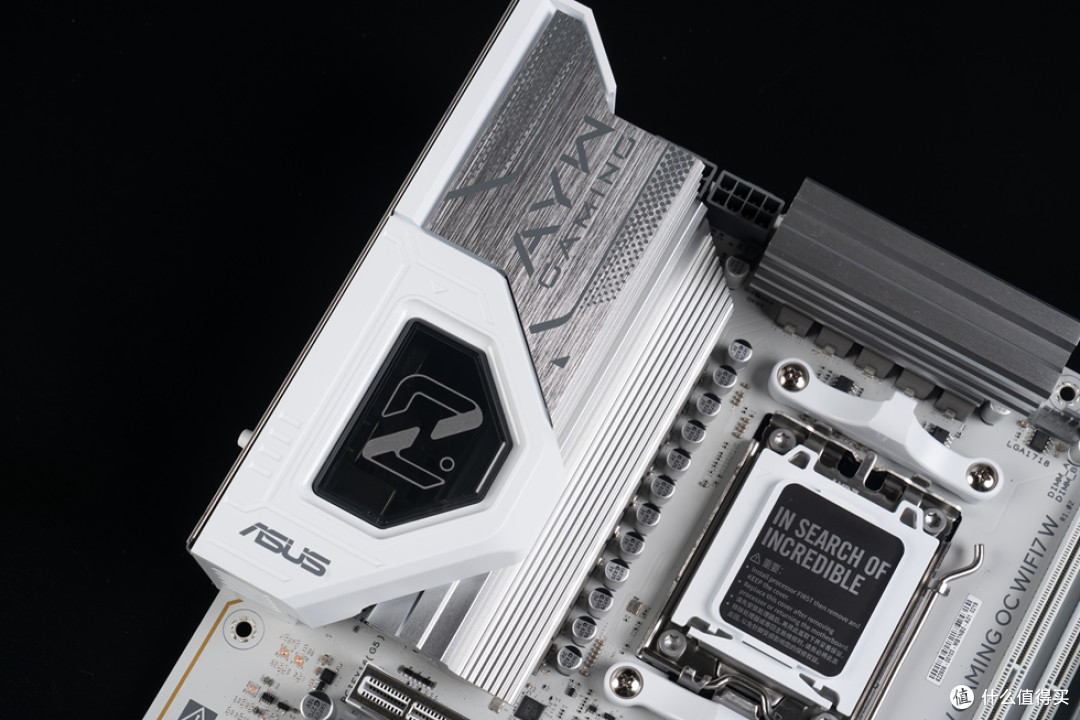

VRM一体散热装甲采用拉丝金属与白色一体塑料盖板分体设计，印有AYW LOGO与ASUS LOGO设计。

下方全金属散热装甲覆盖M.2与芯片组，提供1xPCIe 5.0x16金属加固显卡槽与PCIe 4.0x4插槽。

M.2 接口有三个，包括一个 PCIe 5.0 与两个 PCIe 4.0，均支持 M.2 2280 规格的 SSD，且都配备了 M.2 便捷卡扣。

主板顶部提供丰富的接口配置。

配备全新设计的显卡快拆设计。

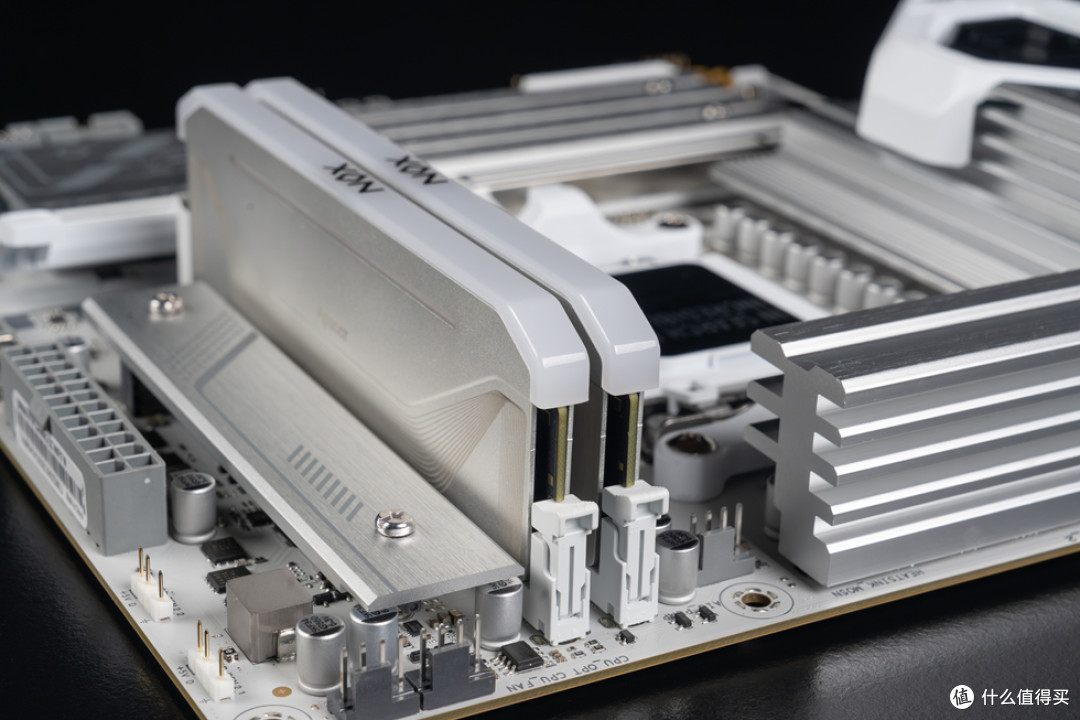

两条 DDR5 内存插槽，支持 AMD EXPO，最大内存容量 128GB。搭配锐龙 9000 系列处理器时最高可支持 8400+MT/s 的内存频率，搭配锐龙 8000 系列处理器时最高内存频率能到 9600MT/s。插槽采用单边卡扣式设计，且有加固设计。

采用 12+2+1 相供电设计，单颗最高输出电流 80A。搭配双 8Pin ProCool 供电接口和 8 层 PCB，为锐龙 9000 系列等处理器提供稳定的供电保障。

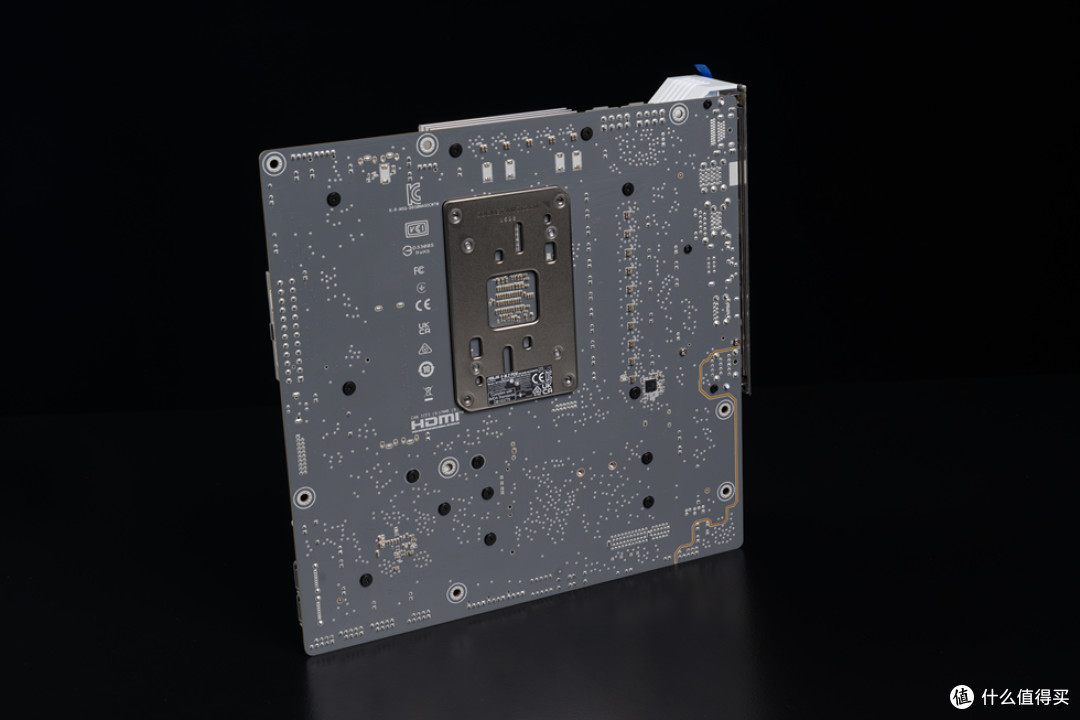

主板背部特写。

本次装机使用AMD Ryzen5 9600X。

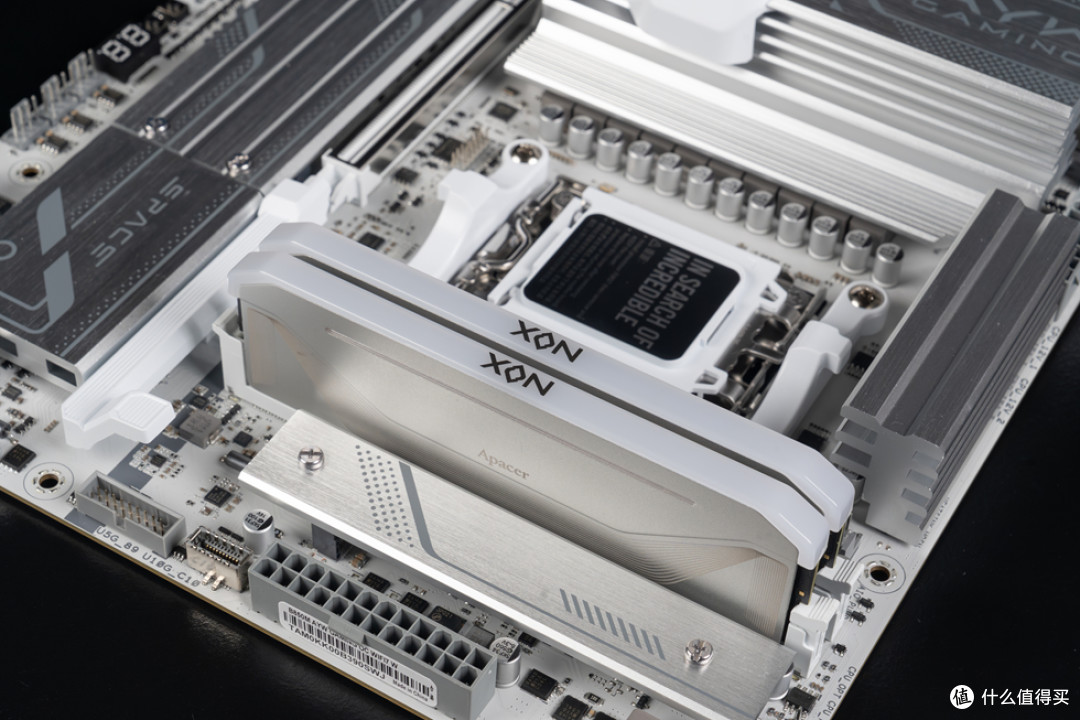

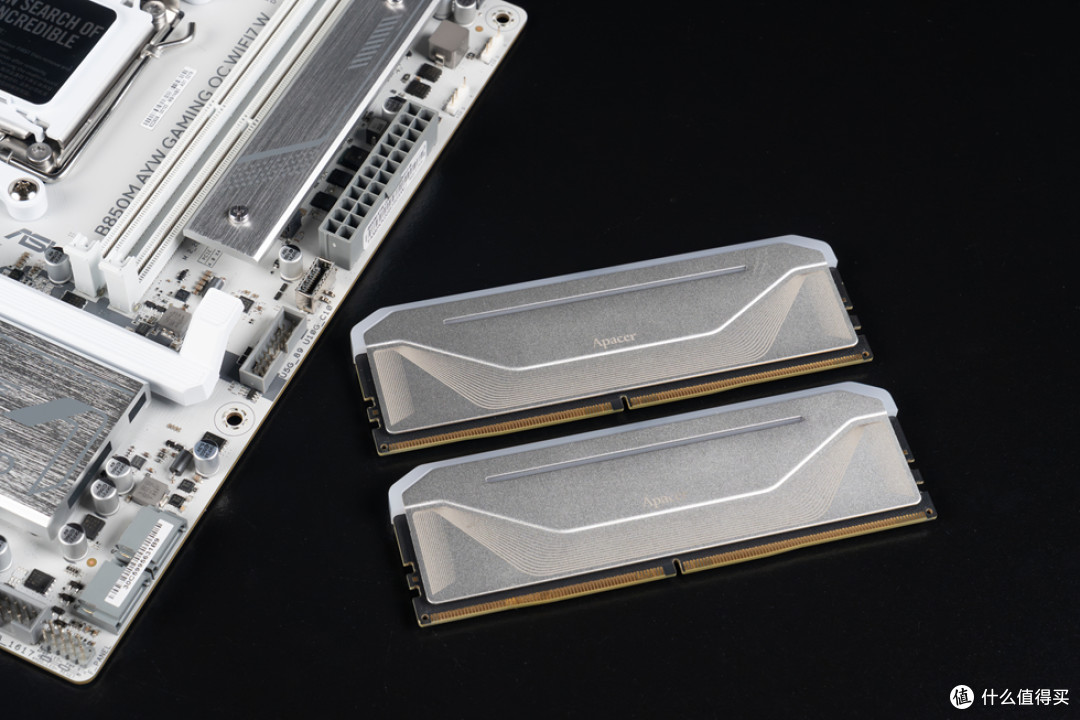

内存来自宇瞻 NOX DDR5 RGB 6000 C28 32G。

内存提供提供暴雪银（金属质感）和经典黑两种配色，本次装机选用为暴雪银配色，集成PMIC电源管理芯片，提升供电稳定性与能效比，同时铝合金马甲结合单面颗粒布局，超频后温度控制在50℃左右。

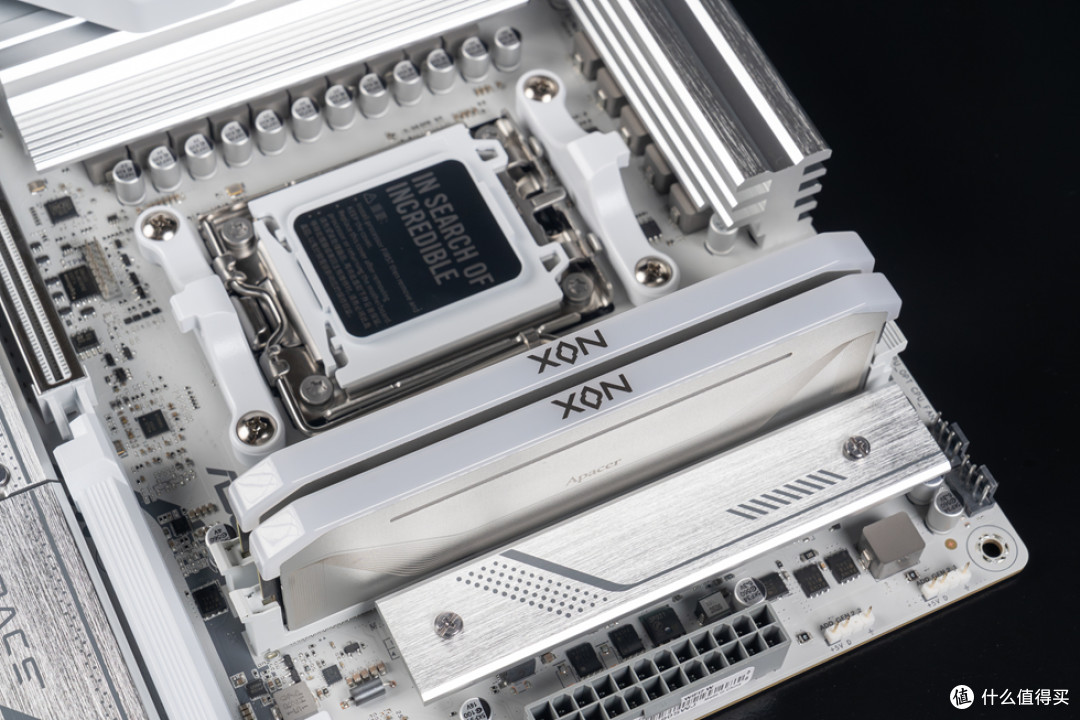

正面以银色为主色调，中央印有「NOX」系列标识。

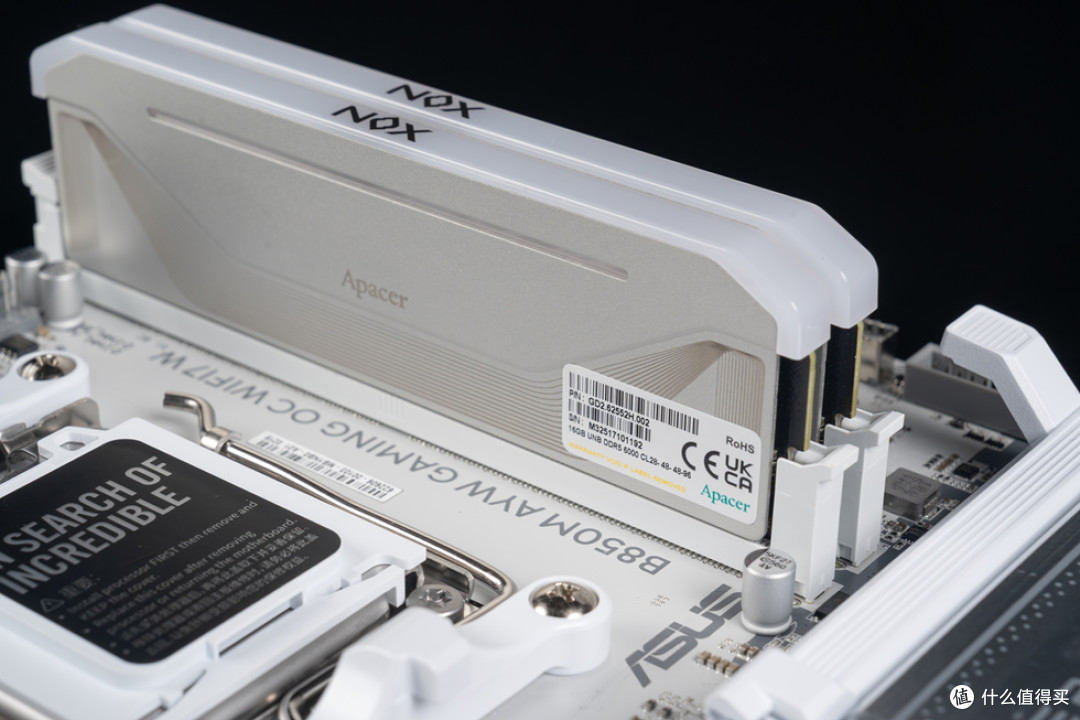

内存正反设计一致，底部贴纸标注容量、频率等关键参数，6000 CL 28 48 48 96，采用海力士A-die颗粒，兼容Intel XMP 3.0与AMD EXPO一键超频。

顶部搭载广角漫射导光条，支持主板灯控同步。

铝合金散热片采用双层高低落差设计，下层辅以条纹装饰增强立体感，整体高度仅44mm，兼容主流风冷散热器。

散热器来自ZALMAN 扎曼 ZET5，包装非常新颖，圆形的透明塑料盒，活泼的卡通形象设计，印有思民散热怪兽的 Logo 和 “Mansu” 松鼠形象，散热器被安置在其中，如同一个精心准备的礼盒，提升了开箱的仪式感。

整体造型灵感来源于喷气式发动机，采用流畅的圆润造型，摒弃了常见的切割棱角和杂乱鳍片堆叠，极具科技美感。

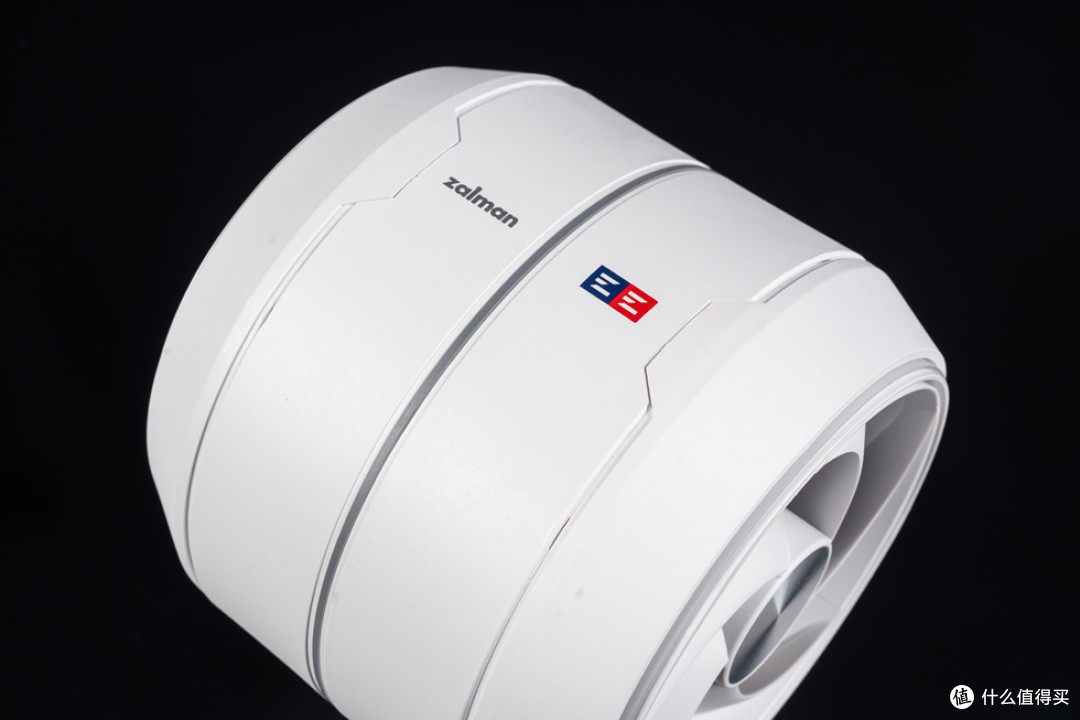

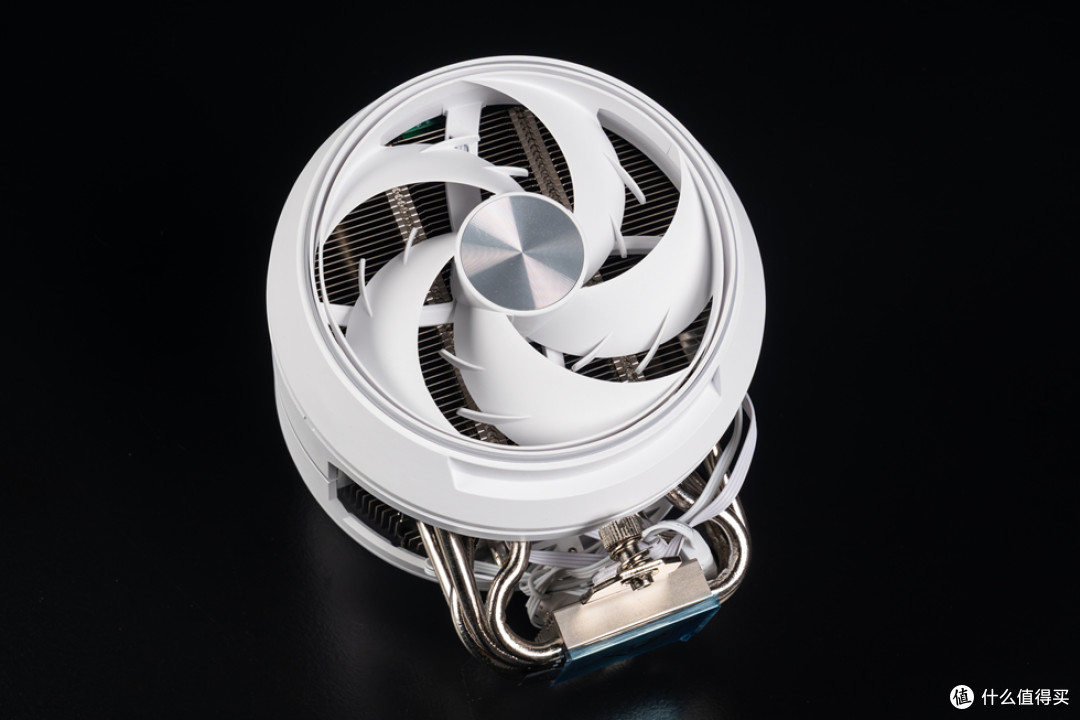

散热器顶部特写，像极了飞机引擎，非常好看，同时支持 ARGB 灯效，两侧风扇与中央塔体均各自带有一圈独立的 ARGB 光环，可兼容主流主板及雷蛇、罗技等外设品牌的灯效系统。

散热器主体两侧采用磁吸式风扇设计，风扇外壳与塔体高度融合，使整体结构更为统一。

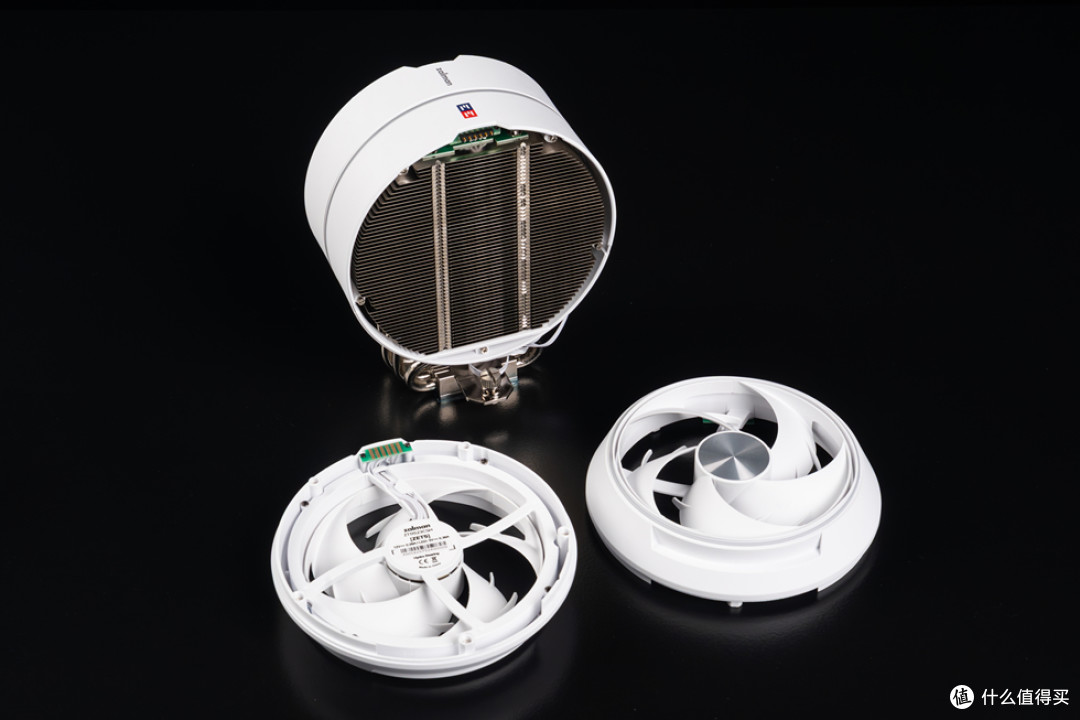

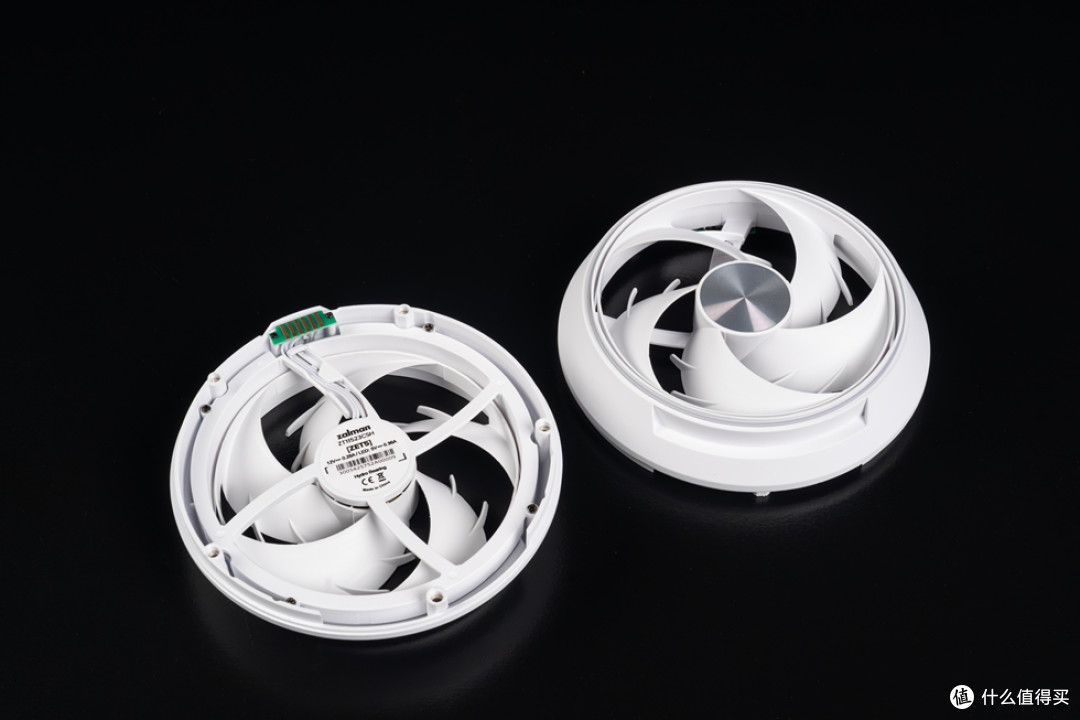

拆下风扇可见风扇采用无线触点式设计，非常简洁。

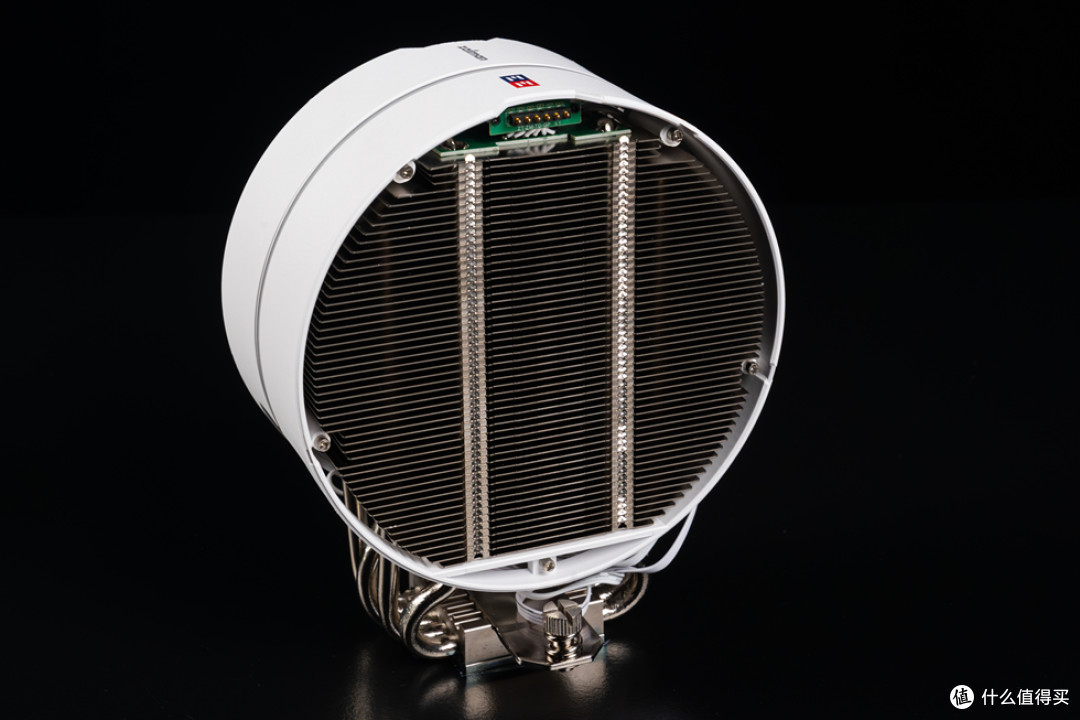

散热器尺寸为 130mm×117mm×157mm，重量约 970g。配备 5 根 6mm 直径的热管，热管外部进行了镀镍处理，散热鳍片采用高导热系数铝合金材料，整体由 53 片鳍片组成。

风扇方面，采用两个 120mm 尺寸的液压轴承风扇，转速为 600-2000RPM±10%，风量为 44.48CFM±10%，风压为 1.4mmH2O±10%，噪声大小为 30.4dB (A)±10%。

底座采用 RDTH 反向直触热管技术，能有效提升导热效率。

全配件一览，支持 Intel LGA 115X/1200/1700/1851 平台以及 AMD AM4/AM5 平台，除主流平台的扣具外，还附赠一根 ZM-STC10 高效导热硅脂，此外还有说明书和一张类似机票的宣传卡片，融入了飞行元素，与散热器的设计理念相呼应。

风扇来自联力SL-INF无线风扇，采用全无线设计，不仅安装轻松简单，还拥有高度自订的灯效表现，为RGB风扇创新树立全新标竿。

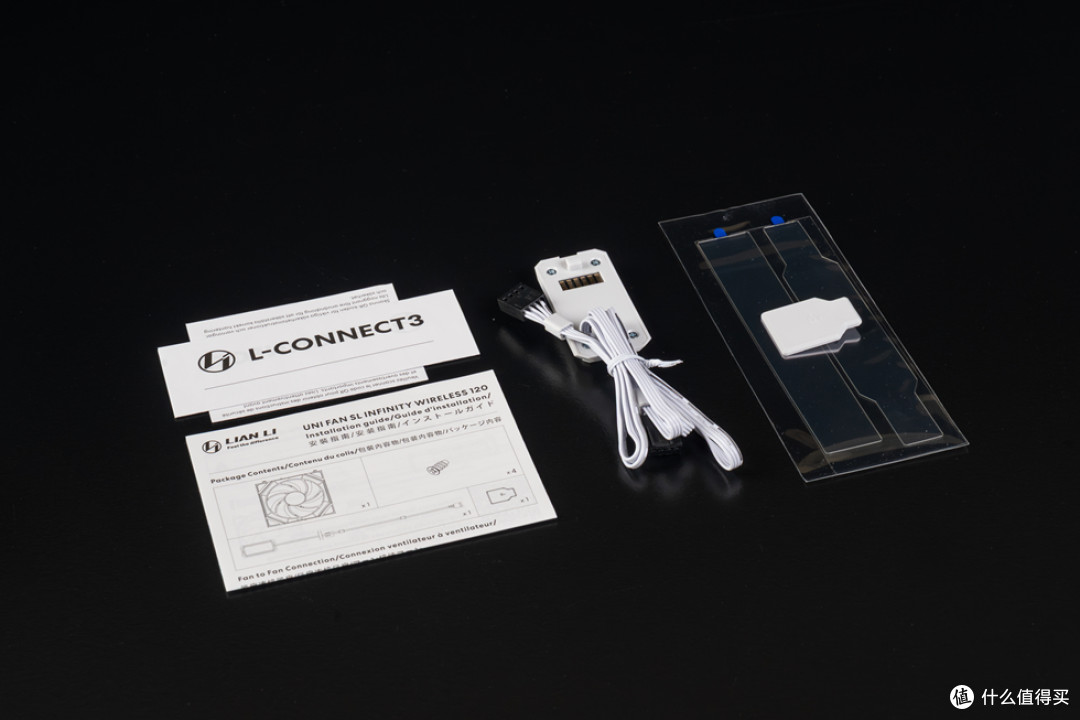

积木风扇SL-INF无线系列配备无线接收器，并升级使用4-PINPWM线材，不仅可传输12V电压,还支持主机板BIOS风扇侦测，接收器另附一组PWM延伸尾线,强化供电稳定性，同时，为避免静电损坏，积木风扇SL-INF无线系列的接点上出厂皆附有防静电保护盖请于安装时留意移除。

积木风扇SL-INF无线系列提供黑色与白色两种颜色,并支援标准风向与反向风向两种风扇类型,无论是视觉风格还是散热配置,都能灵活搭配.推出单颗包装与三颗包装,满足不同装机需求。

静中带劲，效能满载，积木风扇SL-INF无线系列提供高效能冷却风流，搭配FDB轴承设计，运转安静流畅，特别适合用于水冷排与高密度进气面板。

三区灯效，无限可能，风扇中轴,双侧灯条，内圈边缘皆可独立控制，非对称无限镜面设计，每颗风扇采用双风格边框设计，一侧为斜切造型，另一侧为双矩形造型打造层次丰富的灯光效果。

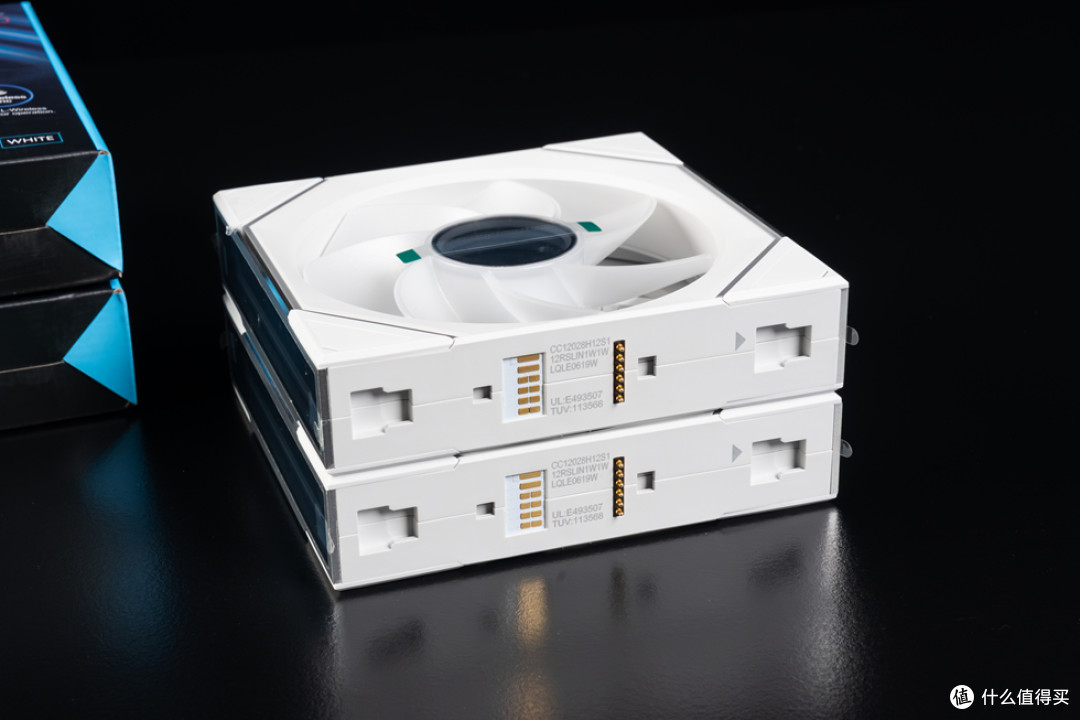

积木风扇采用触点式拼接链接，一整套三联排风扇，仅需一根4PIN风扇线即可完成接驳，极大减少了装机难度，让理线更加轻松。

华硕天选显卡包装延续了年轻化风格，以白色为主色调，搭配天选系列标志性元素天选姬形象。

显卡主体采用白色外壳，搭配天选系列经典元素，前面板四角点缀天选主题图案，中下方印有 "Born to be different" 。

搭载3个双滚珠轴承轴流风扇，支持智能启停技术，低负载时可停转以降低噪音。

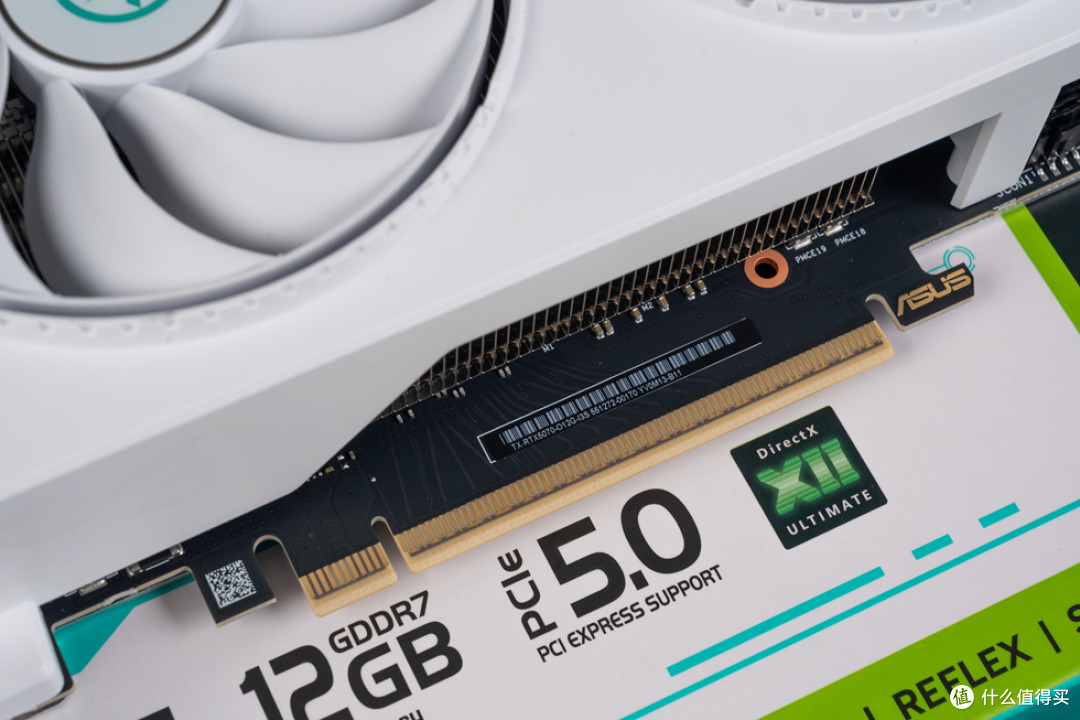

显卡金手指特写。

显卡为2.5槽厚度（50mm），长度 305mm。

显卡尾部为全包覆设计，尾部有三个显卡固定螺孔，同时采用了青绿白相间的条状格栅设计，增强显卡整体设计。

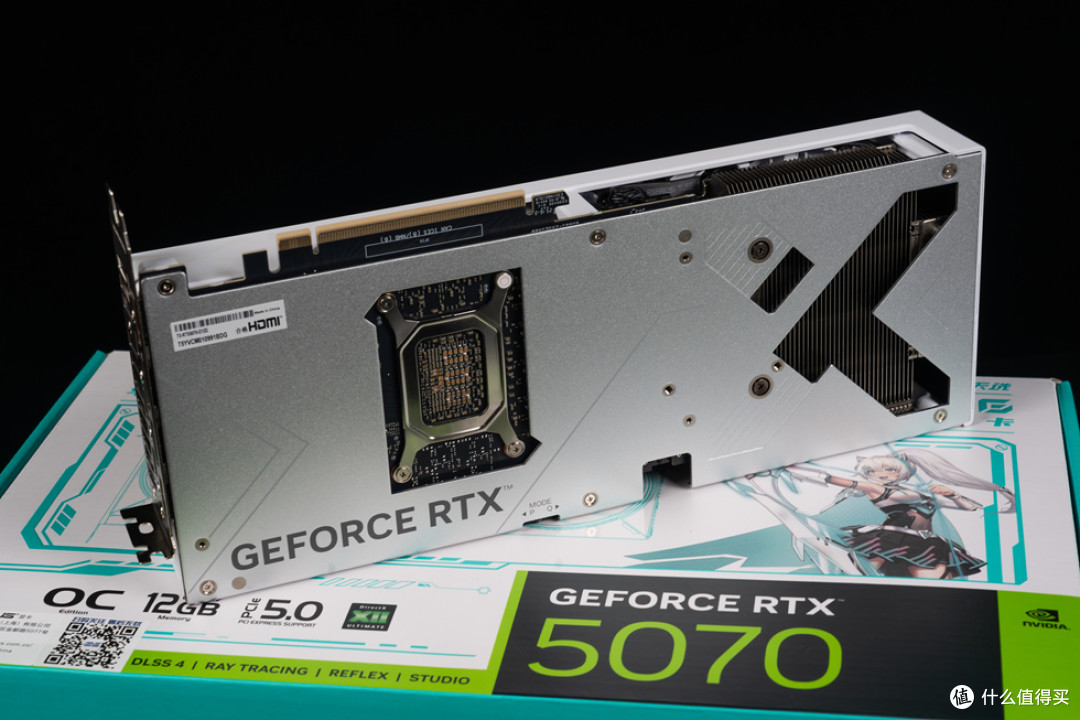

背板为全尺寸银白色金属材质全覆盖，尾部带有通风开孔和 X 元素纹理，增强散热与品牌辨识度。

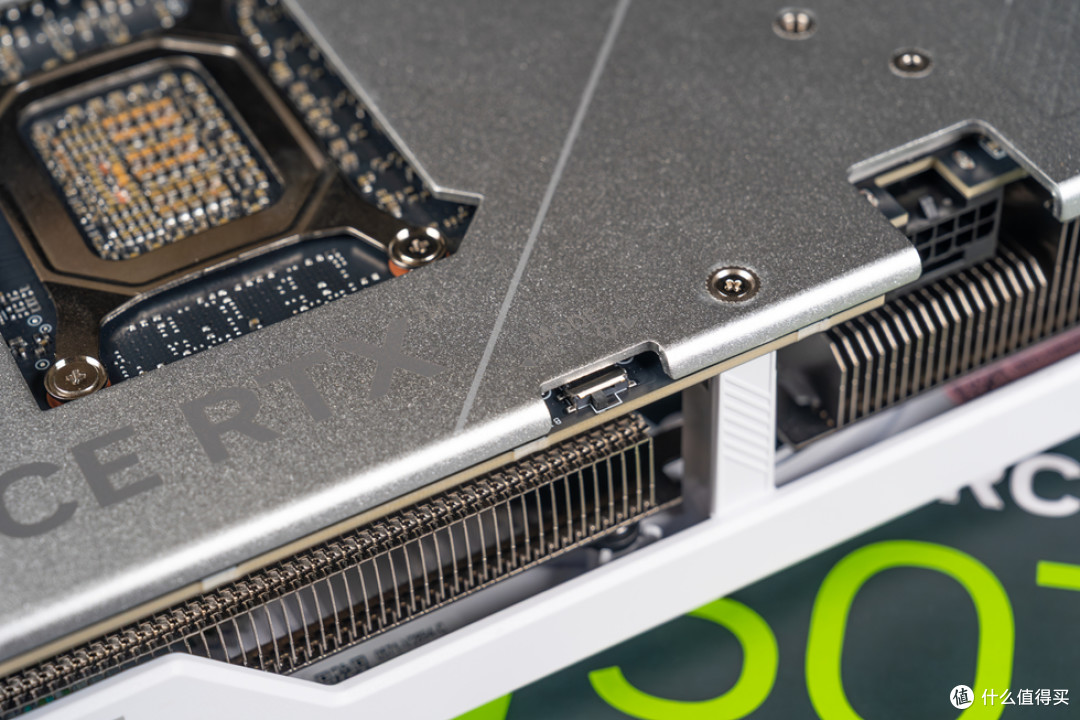

支持P模式（性能）和Q模式（安静）BIOS切换，兼顾游戏性能与日常使用静音需求，供电接口采用12V-2×6接口。

显卡挡板为华硕独有的不锈钢304材质，提供HDMI 2.1 + 3× DP 2.1，支持 8K 60Hz 输出。

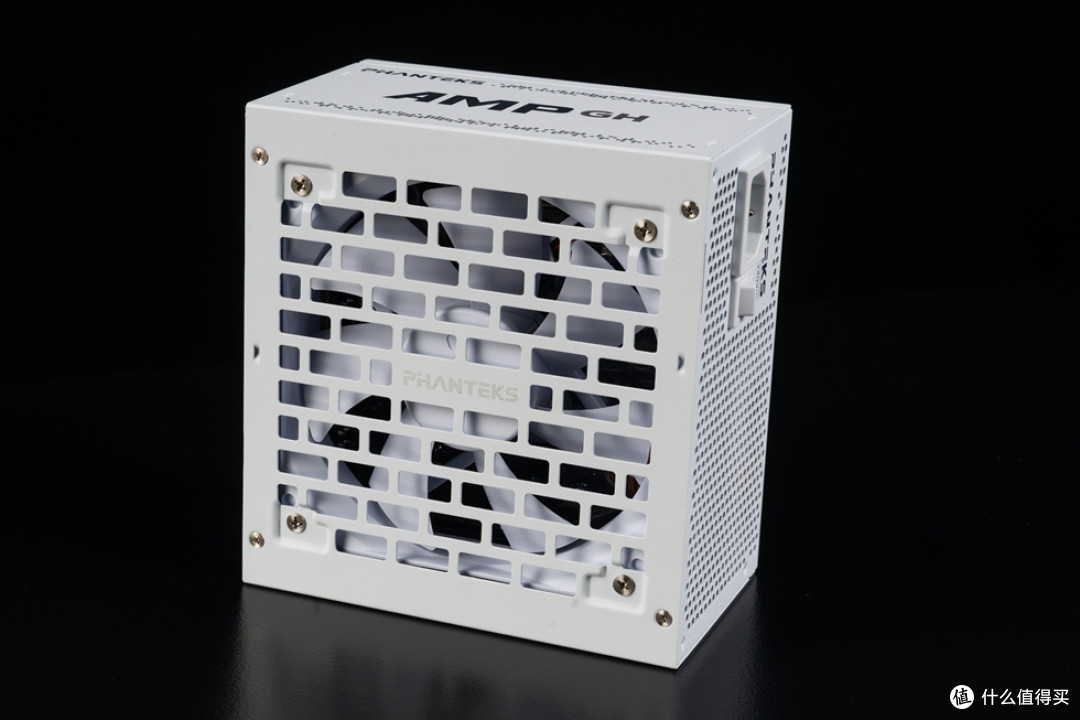

电源选用追风者PHANTEKS AMP GH 850W金牌全模组电源。

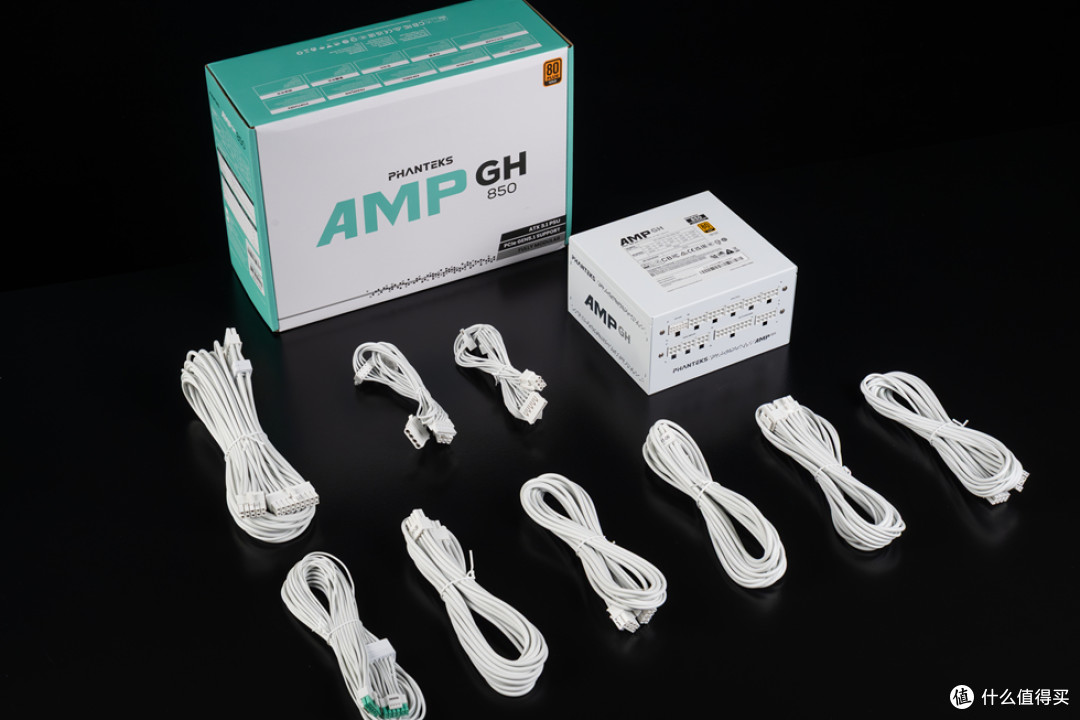

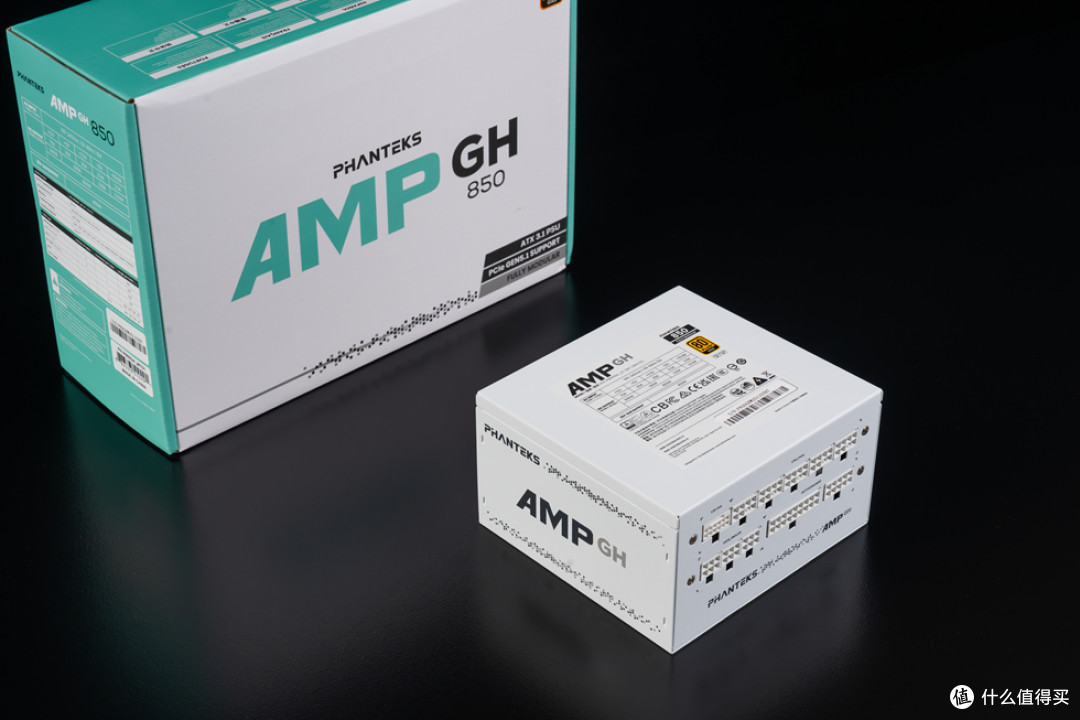

本体以及配件一览，电源采用全模组白色压纹线制作。

AMP GH系列是继AMP系列电源后推出的ATX3.1规格电源，80Plus金牌转化率认证，保持全模组14cm的小身材，在各类机箱中给理线留有充足的空间。支持风扇启停，保持更安静的工作环境。

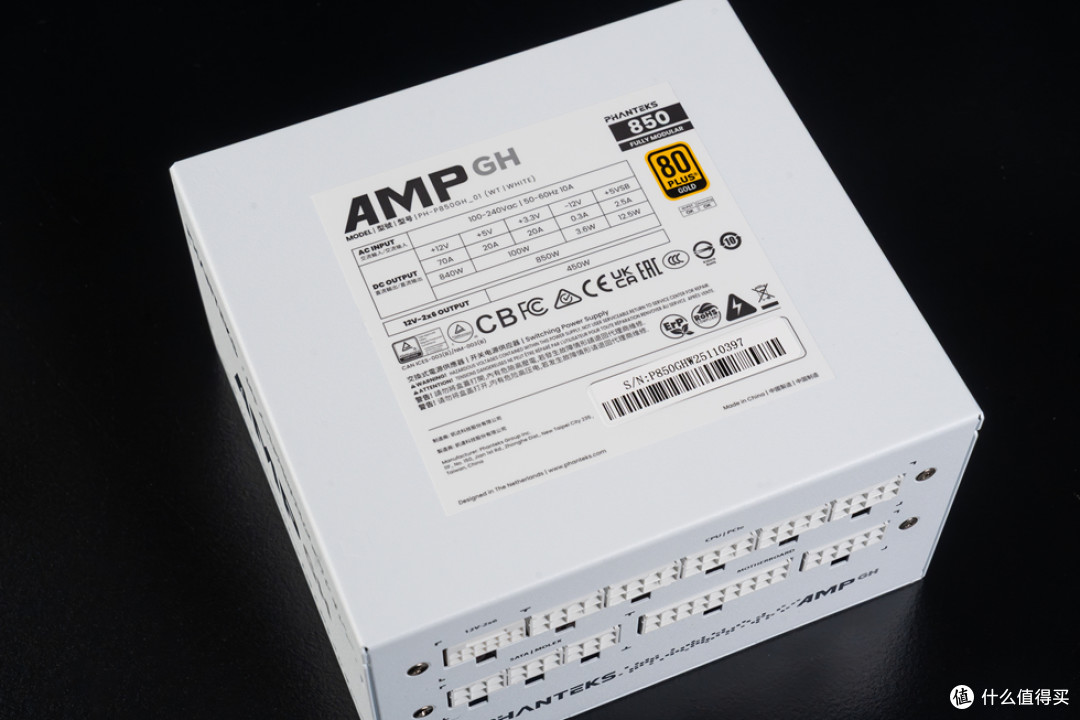

电源背部贴印产品详细规格参数标签。

接口部分提供1 主板24PIN（18+10PIN），5 CPU | PCIe（8PIN），3 SATA | MOLEX（6PIN），1 12VHPWR。

机身侧面追风者与产品AMP GH LOGO标识。

电源尺寸：150x140x86mm，采用14cm短机身，如此短小机身，内置高品质全日系电容，更加稳定可靠，采用了Hybrid Silent fan control技术控制和FDB风扇。

配备一键开启风扇智能ECO开关，实现50%负载以下实现风扇停转，0噪音输出。

机箱来自机械大师IF25 MATX，一款小巧便携，设计精良的编写手提MATX机箱，机箱提供极地白和典雅黑配色。

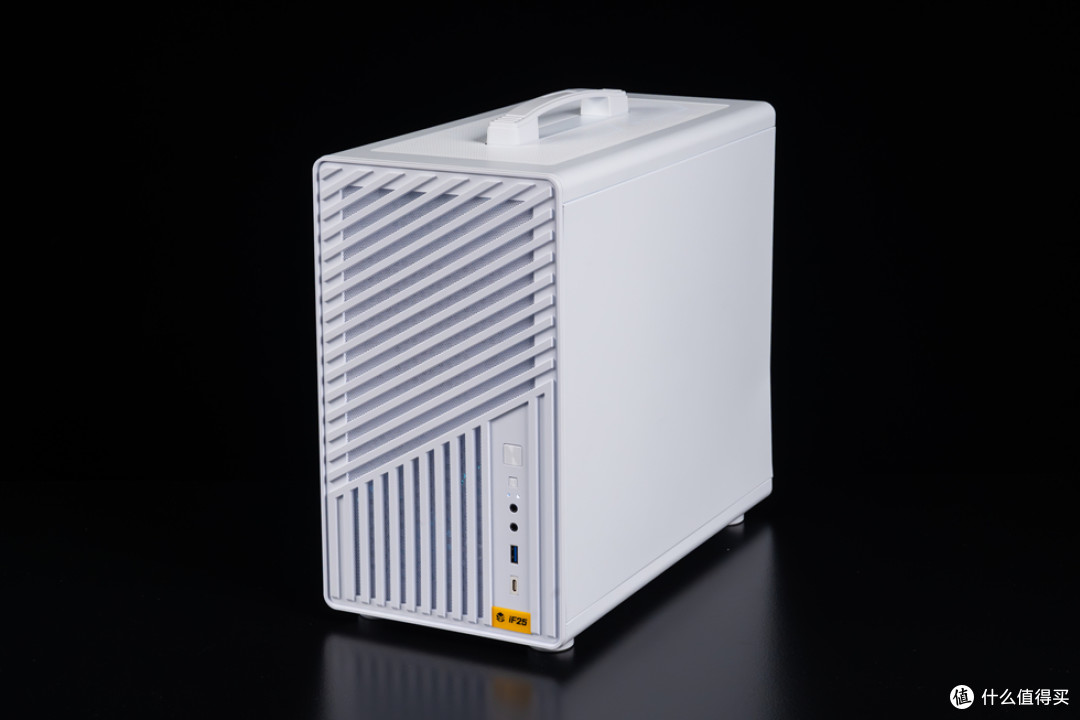

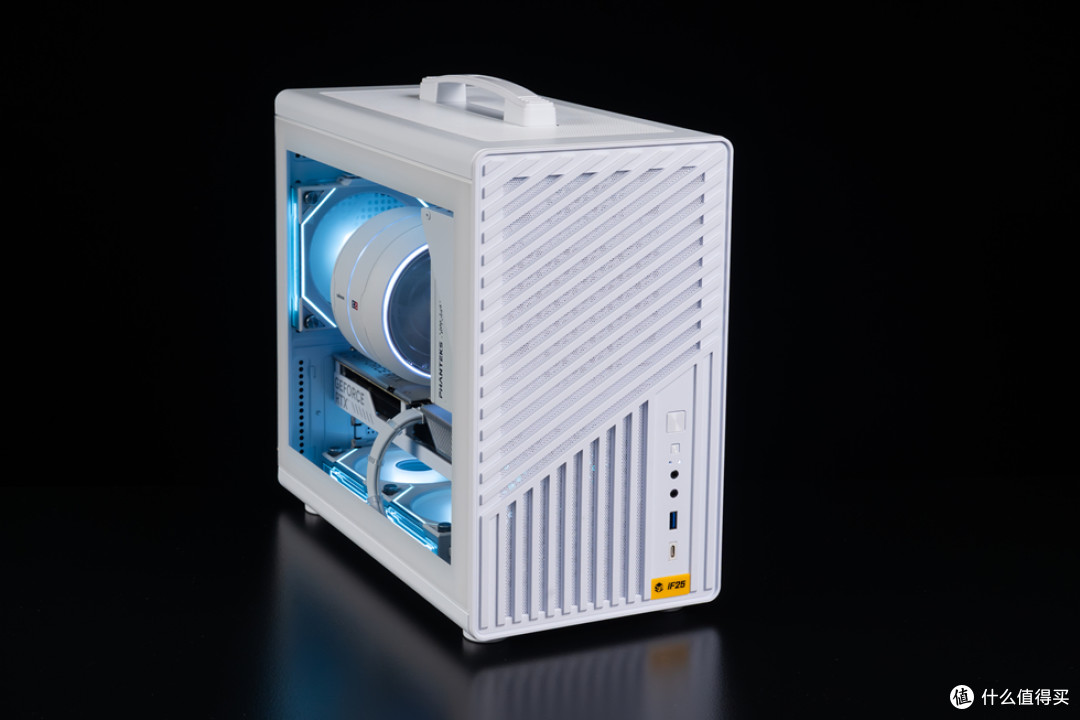

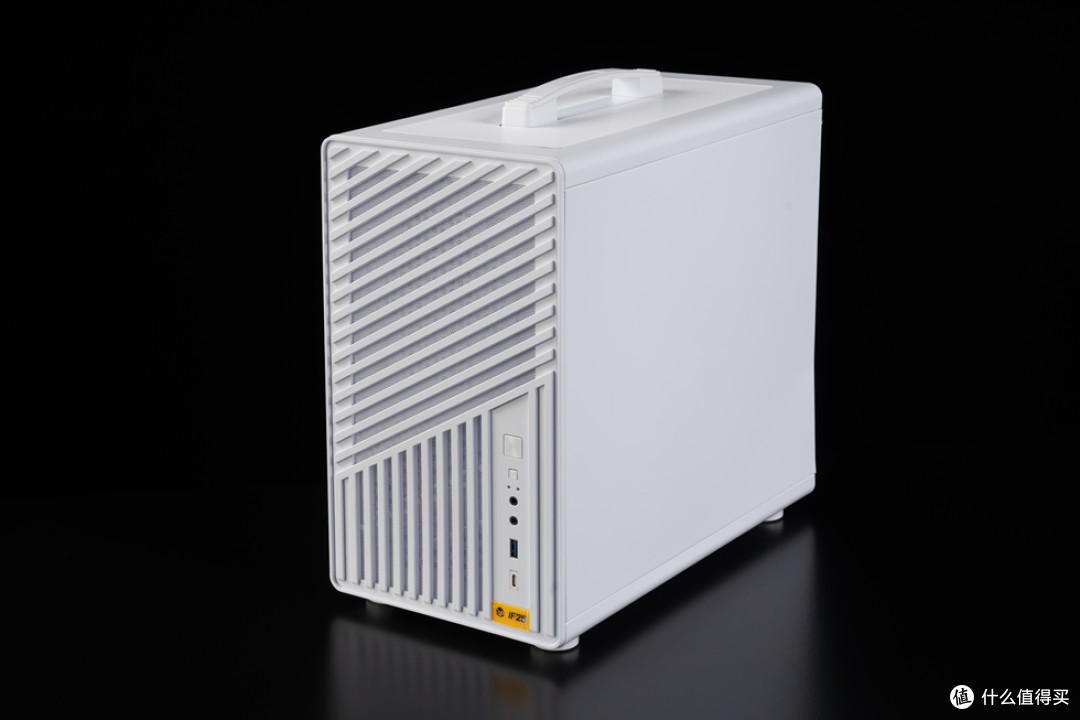

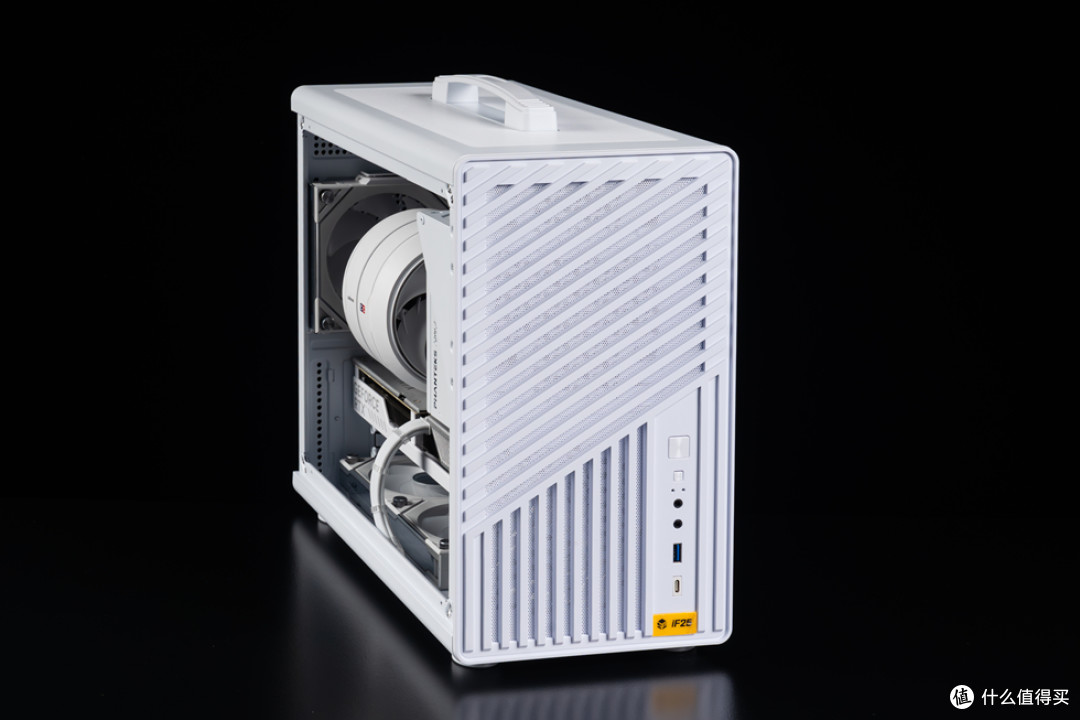

前面板为斜交格栅设计，前面板为快拆设计，并且前部支持1x120mm风扇安装，大面积的进气孔既保证了空气顺畅进入，又具有一定的美观性，机箱左侧为玻璃侧透面板，可清晰展示内部硬件，且支持左右侧板互换，用户还可根据需求选择 MESH 网孔侧板以增强散热。

机箱外壳采用 SPCC 钢板，很有质感，漆面喷涂均匀，边角经过倒角处理，机箱尺寸为 388mm×200mm×340mm，体积约 26.3L。

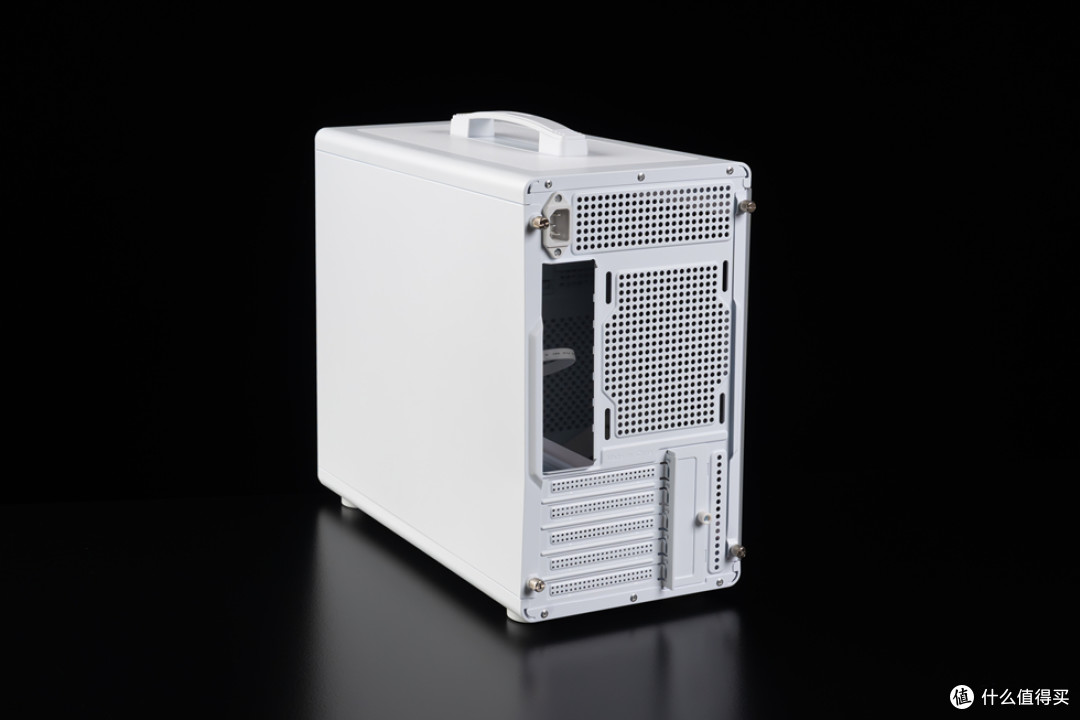

机箱尾部特写，支持1个120mm风扇，提供5个PCI槽位扩展。

机箱前面板右下方的 I/O 接口区域，从上到下依次是电源开关、重启键、电源指示灯、硬盘工作指示灯、耳机接口、麦克风接口、USB 3.0 接口、Type-C 接口，其中 USB-C 接口速率为 10Gbps，USB-A 接口速率为 5Gbps。

最大支持MATX主板、CPU散热最高兼容 170mm 高度风冷、240 规格水冷、电源支持16cm 长度 ATX 电源、SFX和SFX-L电源，以及 350mm 长五槽显卡。

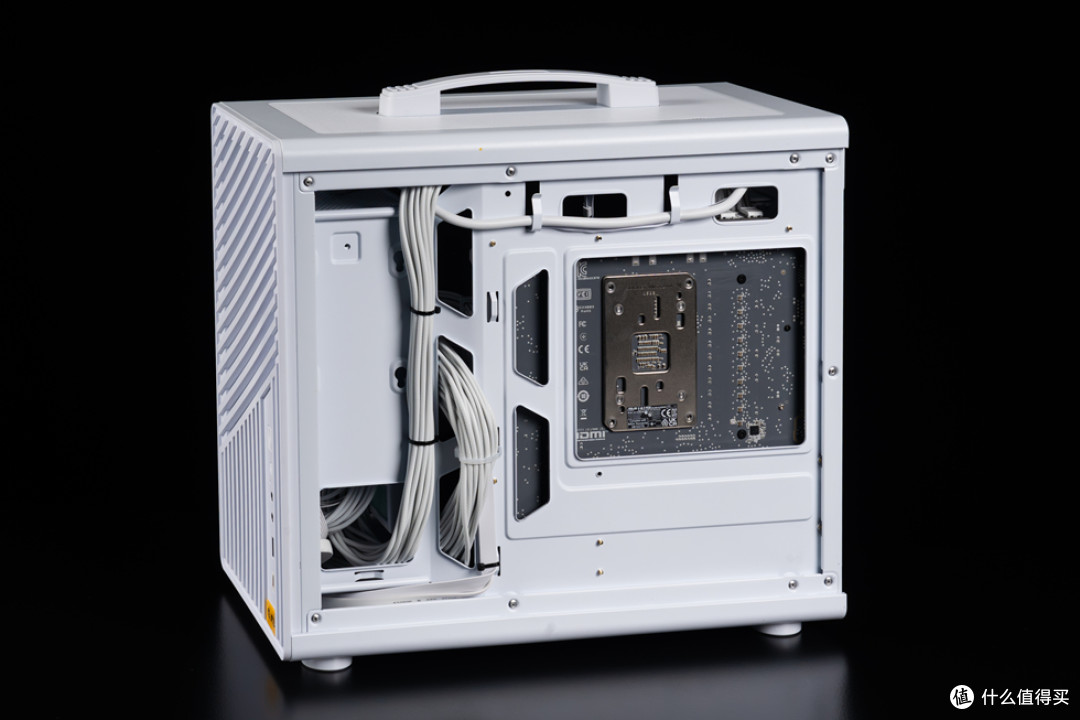

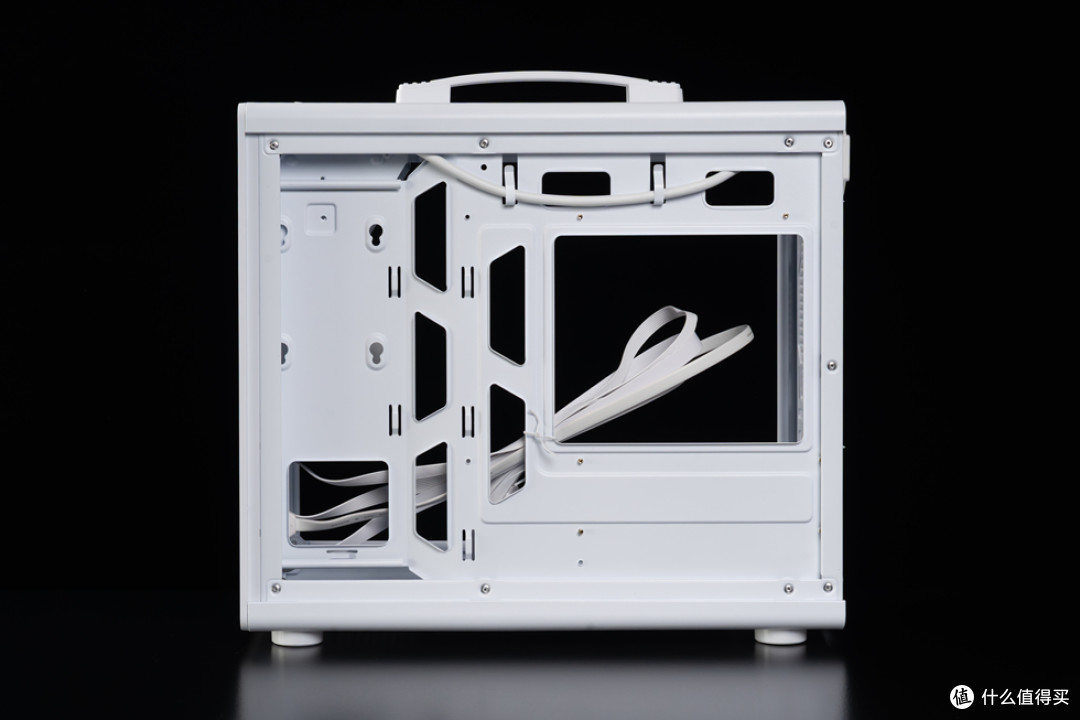

机箱背部特写，约10mm走线空间，配合背部预留的理线孔，可将电源线、数据线等顺着走线槽整理，并用扎带固定，保持内部整洁。

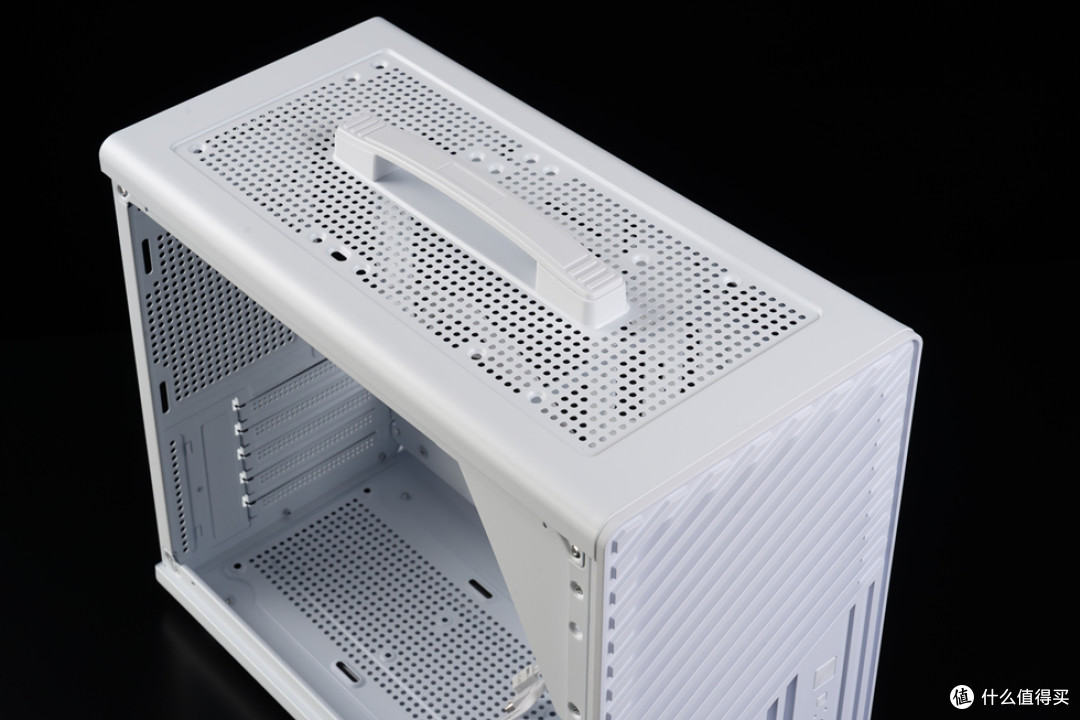

机箱顶部配备有便携提手，方便搬运，且提手为可拆卸设计，不用时可以卸下保持外观简洁。

机箱底部特写，底部支持2x120mm风扇，配有防尘网。​
