针对物理电路中滑动变阻器的取值范围问题，深入分析元件安全保护策略，通过动态电路推演和极限值计算，提供一套完整的方法论，帮助学生突破欧姆定律综合难题，确保电路元件在安全范围内工作。
智能速览
滑动变阻器阻值变大时，仅其两端电压表读数增大，存在烧坏风险。
保护电压表可确定滑动变阻器的最大值，利用串联分压规律计算阻值。
阻值变小时，需将各元件规格换算为电流限制，取最小电流值确保安全。
最终滑动变阻器取值范围为5Ω到20Ω，基于电源电压和元件规格推导。
精华内容
掌握滑动变阻器安全范围的求解方法，关键在于理解动态电路变化规律和元件保护机制，下面通过具体案例逐步解析，确保电路安全运行。
动态分析

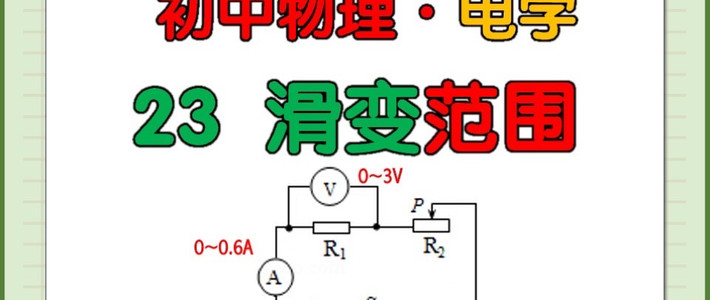

在串联电路中，滑动变阻器阻值变化直接影响各元件读数。当阻值增大时，总电流减小，灯泡电压和亮度降低，而变阻器两端电压增大，仅此电压表有烧坏风险。反之，阻值减小时，电流和灯泡电压增大，但电压表读数减小。这种动态规律是求解范围的基础，需结合元件规格进行极限值分析。
关键点在于识别元件在何种变化下最易受损，例如电压表在阻值增大时读数上升，而电流表和灯泡在阻值减小时易超限。
最大值确定
滑动变阻器的最大值由其两端电压表保护决定。设定电压表最大读数为3V，电源电压4.5V，灯泡电阻恒为10Ω（由4V/0.4A计算）。根据串联分压原理，电压表读数3V时，灯泡电压为1.5V，分压比1:2，故变阻器阻值为20Ω。
计算过程：灯泡电压1.5V除以电阻10Ω得电流0.15A，再以电压表3V除以电流0.15A，直接得出阻值20Ω。此值为滑动变阻器上限，超过将导致电压表损坏。
最小值推算
最小值需将所有元件规格统一为电流限制。电压表保护：灯泡电压3V时，电流为0.3A（3V/10Ω）；电流表上限0.6A；灯泡额定电流0.4A；滑动变阻器额定电流0.5A。取最小值0.3A作为安全电流。
计算总电阻：电源电压4.5V除以电流0.3A得15Ω，减去灯泡电阻10Ω，滑动变阻器最小阻值为5Ω。此值确保任何元件不超限，是范围下限的核心依据。
范围总结
滑动变阻器取值范围为5Ω到20Ω，综合最大值和最小值推导得出。若电路无电压表，上限可放宽至变阻器最大值（如50Ω），因无元件超限风险；若无灯泡电压限制，则用变阻器额定电流0.5A计算下限。此方法通用性强，通过“除变阻器电压表外全换电流”原则简化分析，适用于类似动态电路问题。
实际应用中，需逐一验证元件规格，避免遗漏如变阻器自身电流限制。
这套方法系统化解决了滑动变阻器范围问题，通过极限值思维和元件保护策略，不仅提升解题效率，也为复杂电路分析打下基础。如何在更多场景中灵活运用这些技巧，进一步强化物理逻辑能力？
