循环寿命超4000次，电小二户外电源2000 Pro 2拆解

前言

华宝新能作为便携储能第一股（股票代码：301327），深耕光充户外电源13年，全球累计销量超过400万台。华宝新能国内旗下品牌电小二最新上市户外电源2000 Pro 2，为用户带来极致安全2度电户外电源，满足用户对更高性能，更安全且高性价比的户外电源需求。

电小二户外电源2000 Pro 2采用汽车级高强度一体化CTB结构技术，2度电的容量做到1度电的机身，电池组容量达2042Wh，续航耐久。采用氮化镓双向逆变技术，提升了散热效率，额定输出功率达2200W，峰值输出功率达4400W，使用大功率电器更加放心。电池组使用全球TOP3亿纬锂能车规级磷酸铁锂电池，循环寿命超4000次，每天充放电一次可使用10年以上。

户外电源整机通过533项严苛测试，电池具备12重管理系统智能保护，搭载ChargeShield 2.0安全快充技术，从内到外提供多项全方位防护，搭配多种充电模式随心切换，随时随地都有可靠的用电体验。下面充电头网就带来电小二户外电源2000 Pro 2的拆解，一起看看内部的用料和做工。

电小二户外电源2000 Pro 2开箱

电小二户外电源2000 Pro 2采用橙色纸箱，正面印有户外电源外观图，上方介绍了电小二是户外电源行业标准起草单位，并且是行业首家上市公司，全球热销400万台。

包装盒侧面印刷了户外电源的使用场景。

包装盒侧面介绍了户外电源信息以及各个接口的功能。

户外电源参数特写，下面到产品实物展示环节再详细介绍。

包装盒内部采用纸质缓冲材料，真正做到100%全环保包装。

包装内包含户外电源主机，电源线和用户指南。

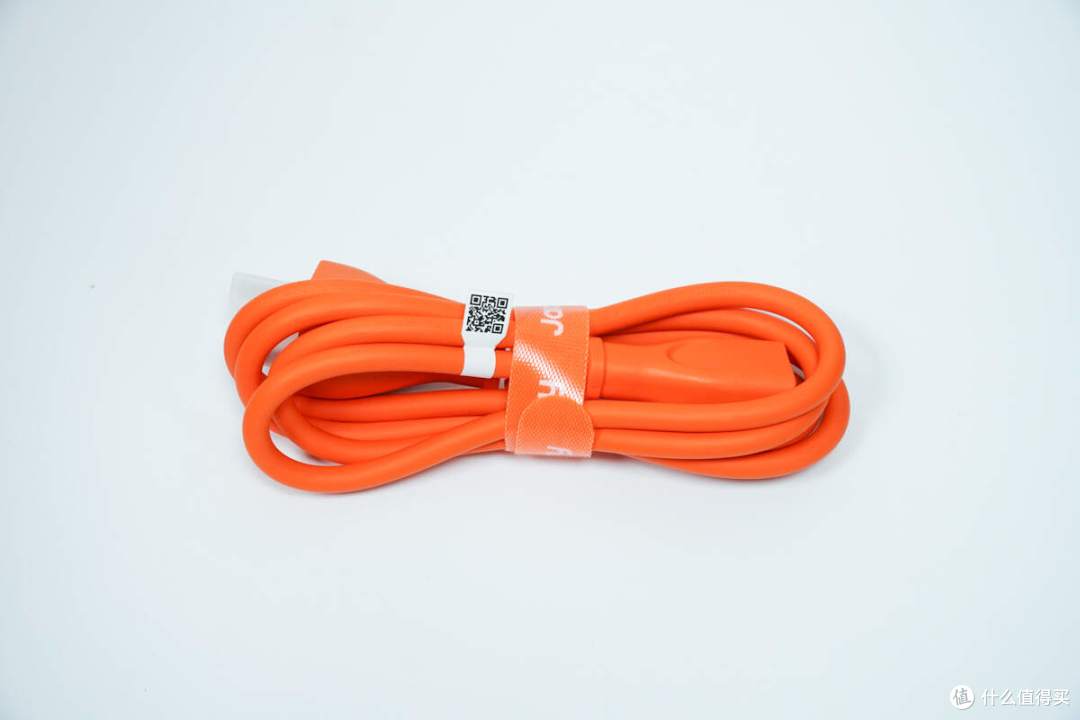

户外电源附带醒目橙色电源线，并设有魔术绑带便于收纳。

户外电源机身正面一览，设有LED数显屏幕，车充输出接口，照明灯和USB-C以及USB-A快充接口，并设有两组3+2组合AC插孔。

左侧车充插座支持DC 12V 10A输出规格。

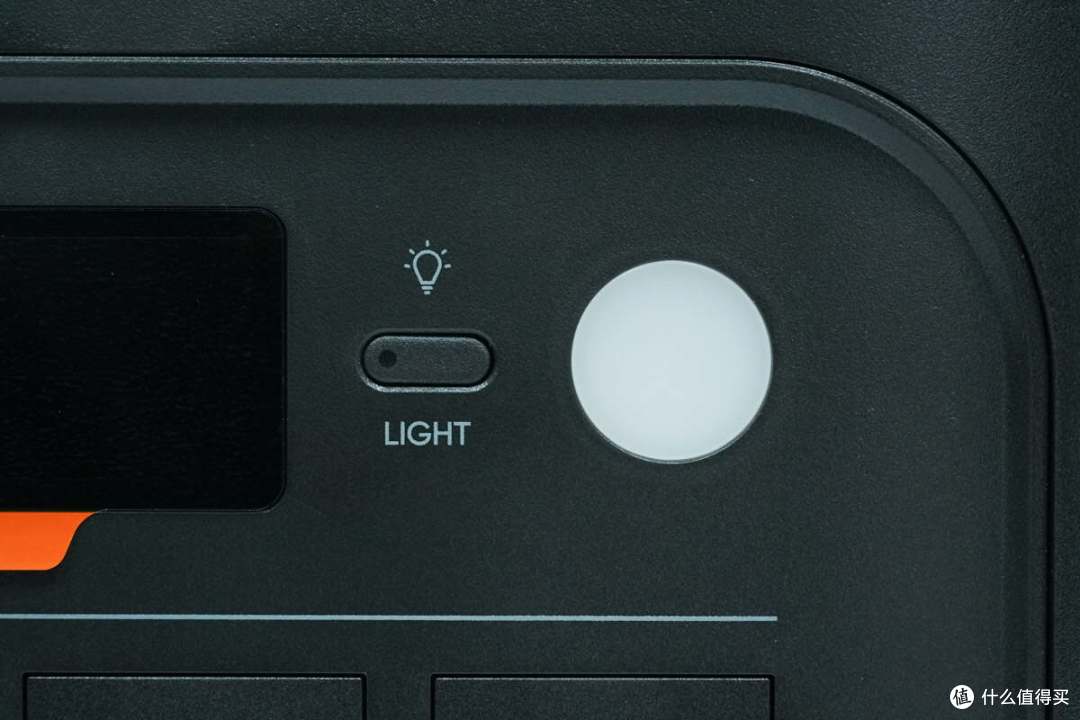

照明灯和按键开关特写。

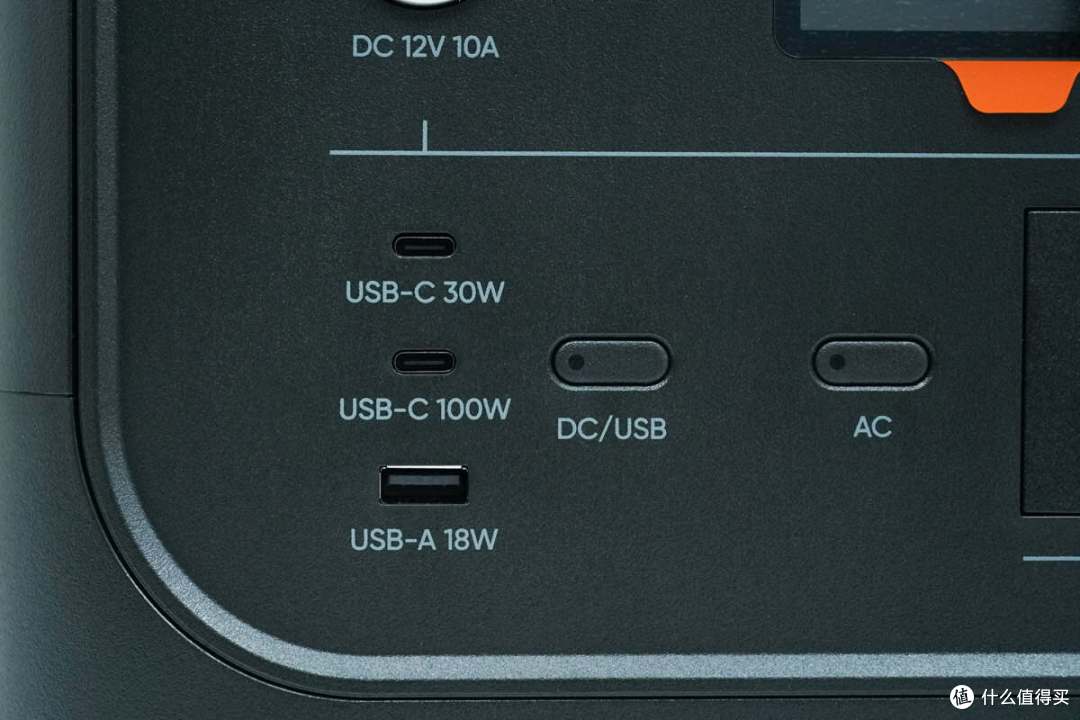

2C1A三个USB接口旁印有相应最大输出功率参数，方便用户选用。

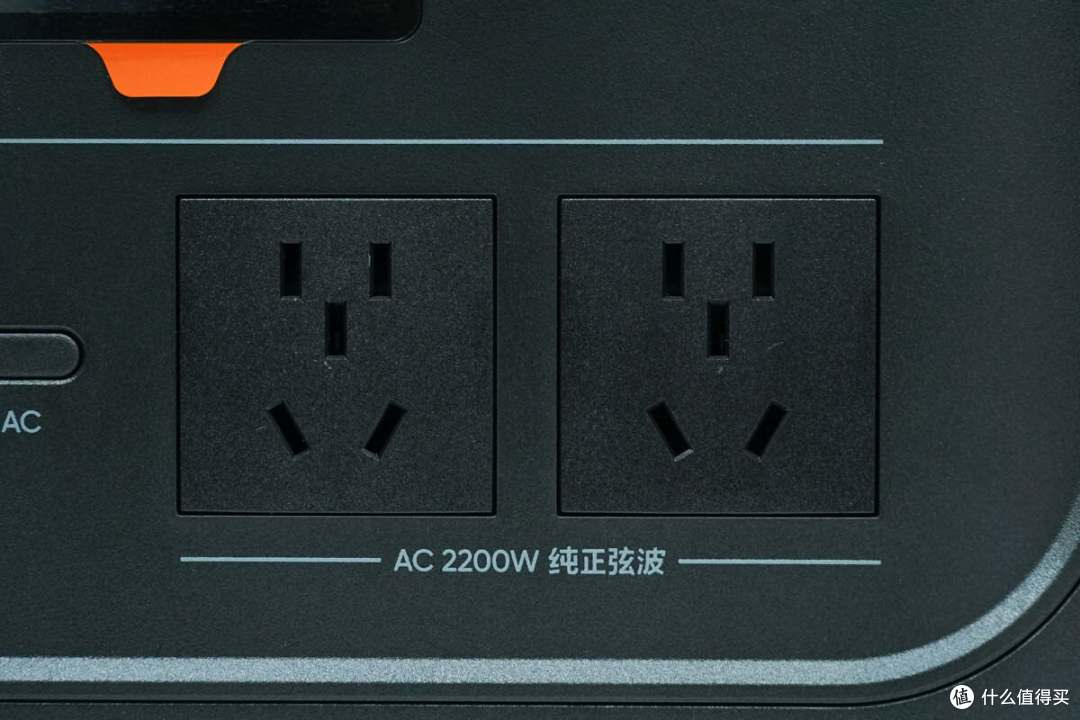

两组3+2国标AC插孔支持最高AC 2200W 纯正弦波输出，插孔内部设有安全防护门，防止异物单孔插入，保证用电安全。

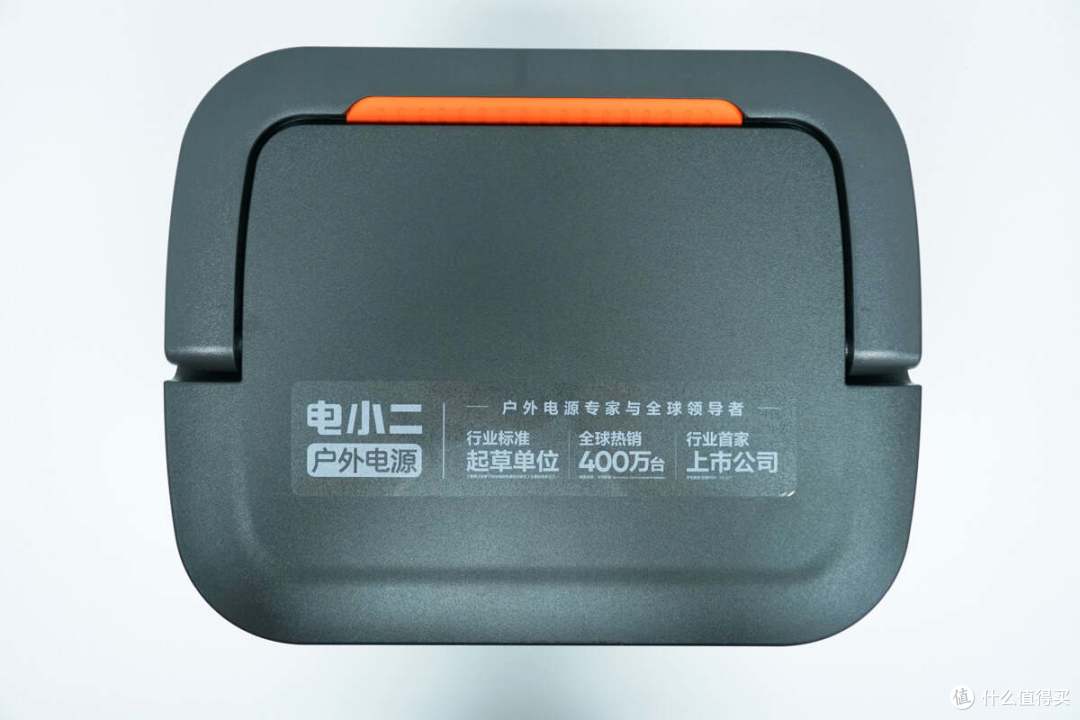

机身顶部粘贴电小二户外电源专家与全球领导者贴纸。

机身顶部设计有人体工程学专利折叠把手，整体握持舒适，收纳方便。

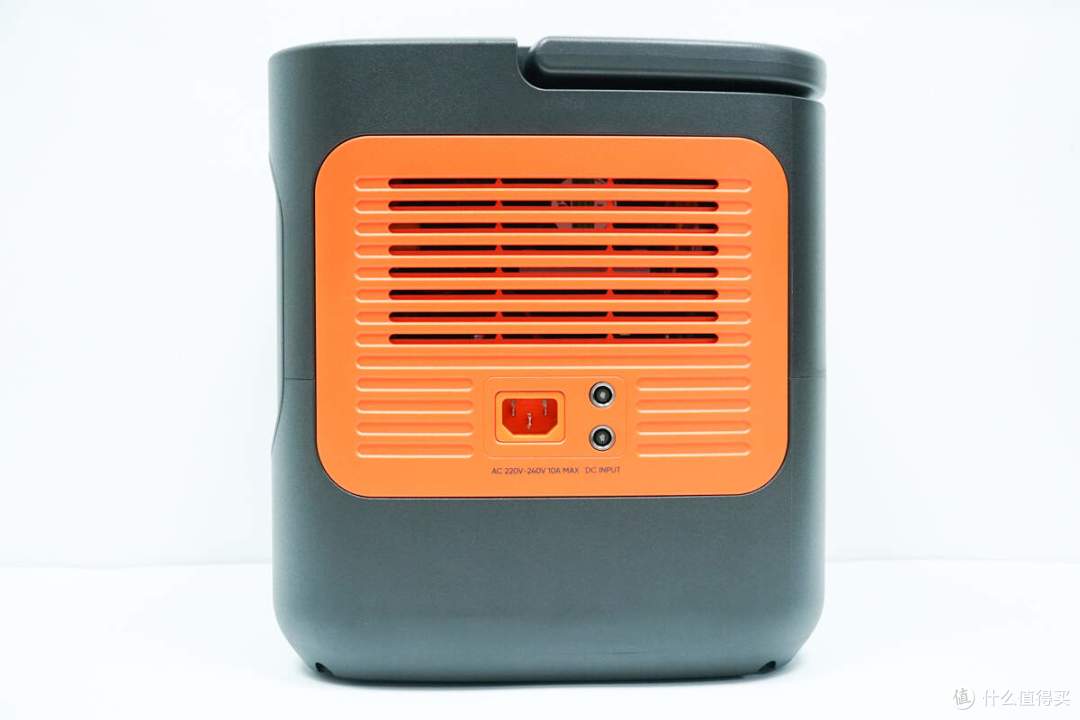

机身两侧设有橙色面板，并设有散热格栅。在散热格栅下方设有AC充电插座和DC输入插座。

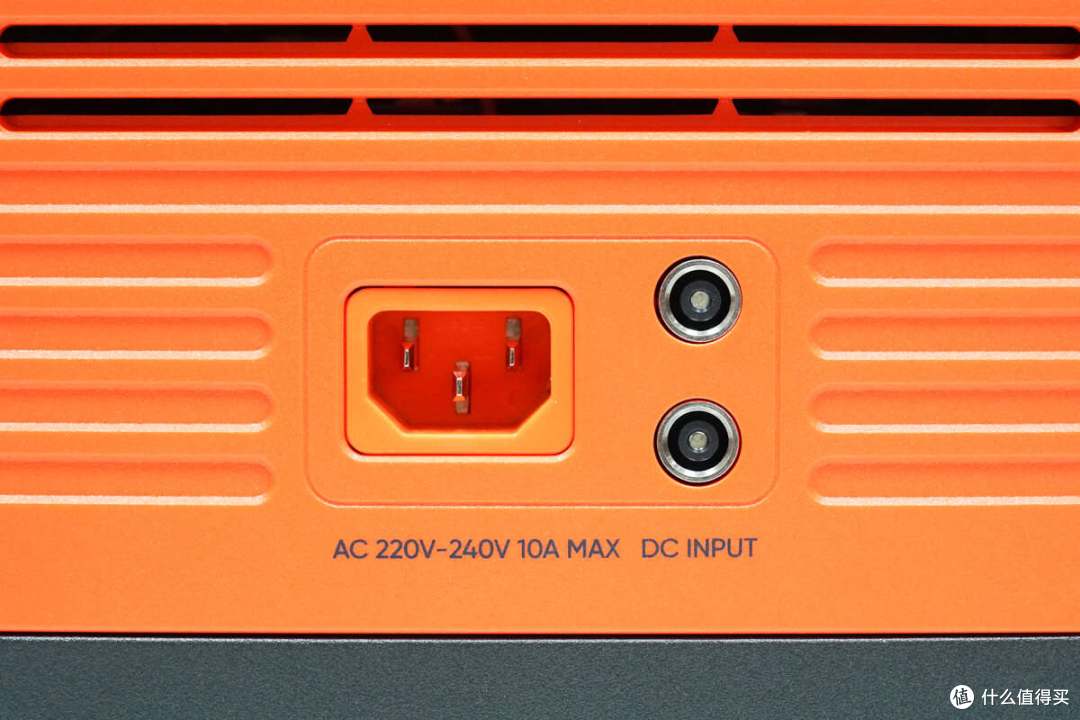

AC输入插座为品字接口，标注220-240V输入，10A MAX，右侧为两个DC输入接口，支持连接车充，太阳能电池板为户外电源充电。

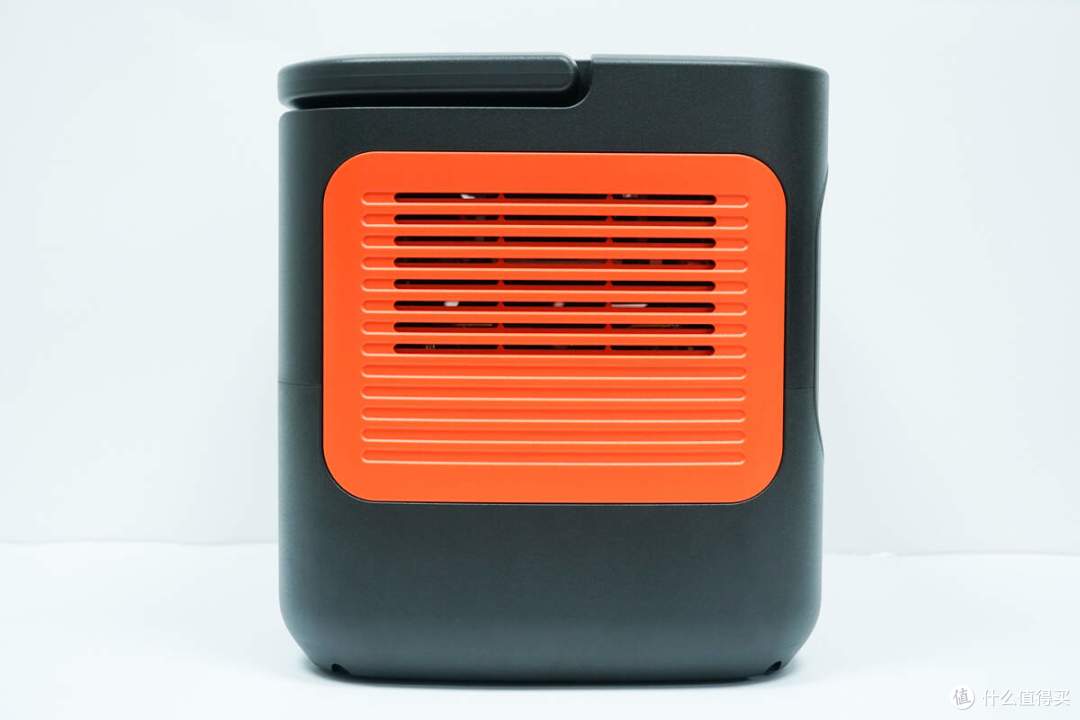

另一侧橙色面板同样设有塑料格栅。

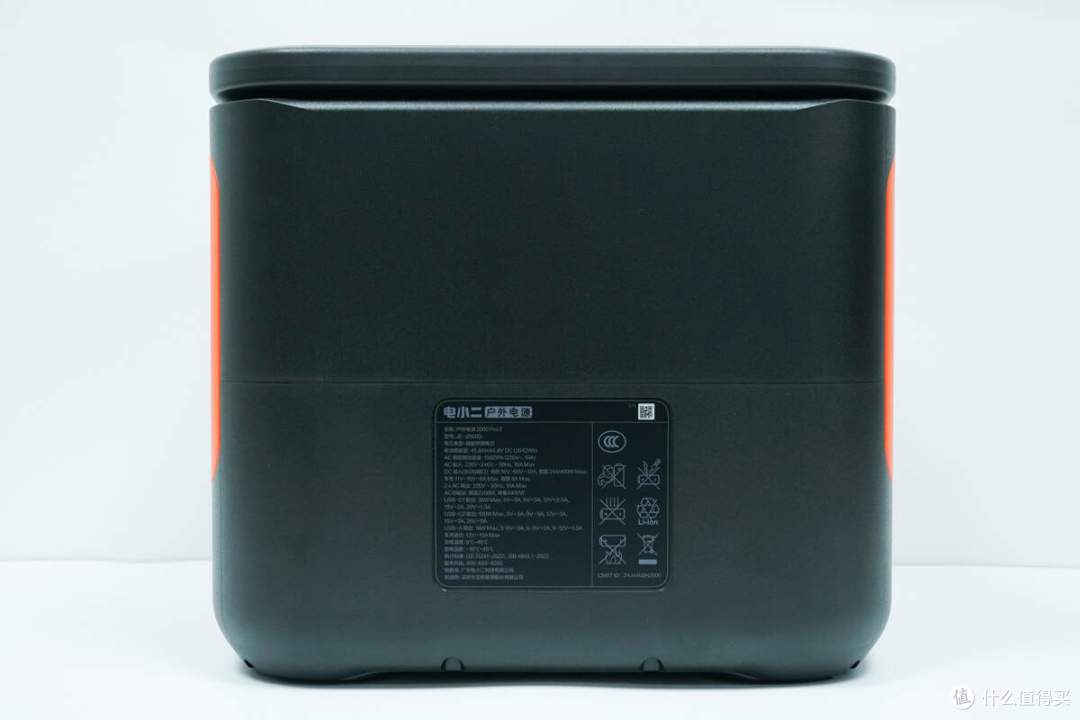

机身背面贴有电小二户外电源2000 Pro 2产品铭牌。

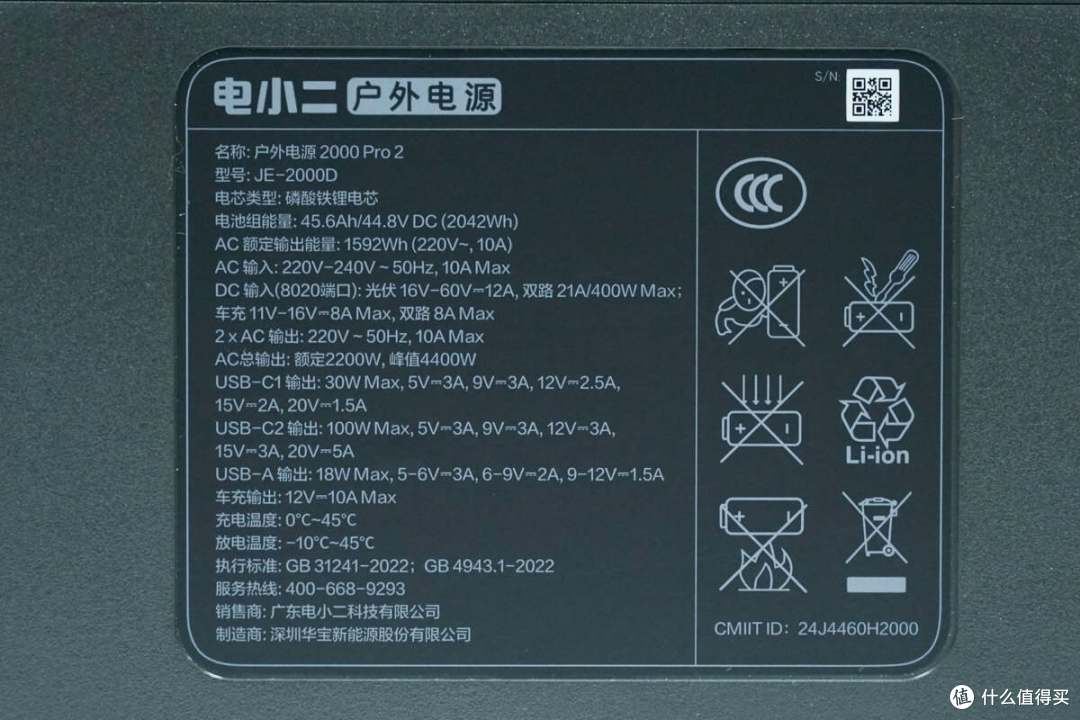

产品铭牌特写

名称：户外电源 2000 Pro 2

型号：JE-2000D

电芯类型：磷酸铁锂电芯

电池组能量：45.6Ah/44.8V DC（2042Wh）

AC额定输出能量：1592Wh（220V 10A）

AC输入：220V-240V~50Hz，10A Max

DC输入（8020端口）：光伏 16V-60V 12A，双路21A/400W Max；车充11V-16V 8A Max，双路8A Max

2 x AC输出：220V~50Hz，10A Max

AC总输出：额定2200W，峰值4400W

USB-C1输出：30W Max，5V3A，9V3A，12V2.5A，15V2A，20V1.5A

USB-C2输出：100W Max，5V3A，9V3A，12V3A，15V3A，20V5A

USB-A输出：18W Max，5-6V3A，6-9V2A，9-12V1.5A

车充输出：12V10A Max

充电温度：0°C~45°C

放电温度：-10°C~45°C

销售商：广东电小二科技有限公司

制造商：深圳华宝新能源股份有限公司

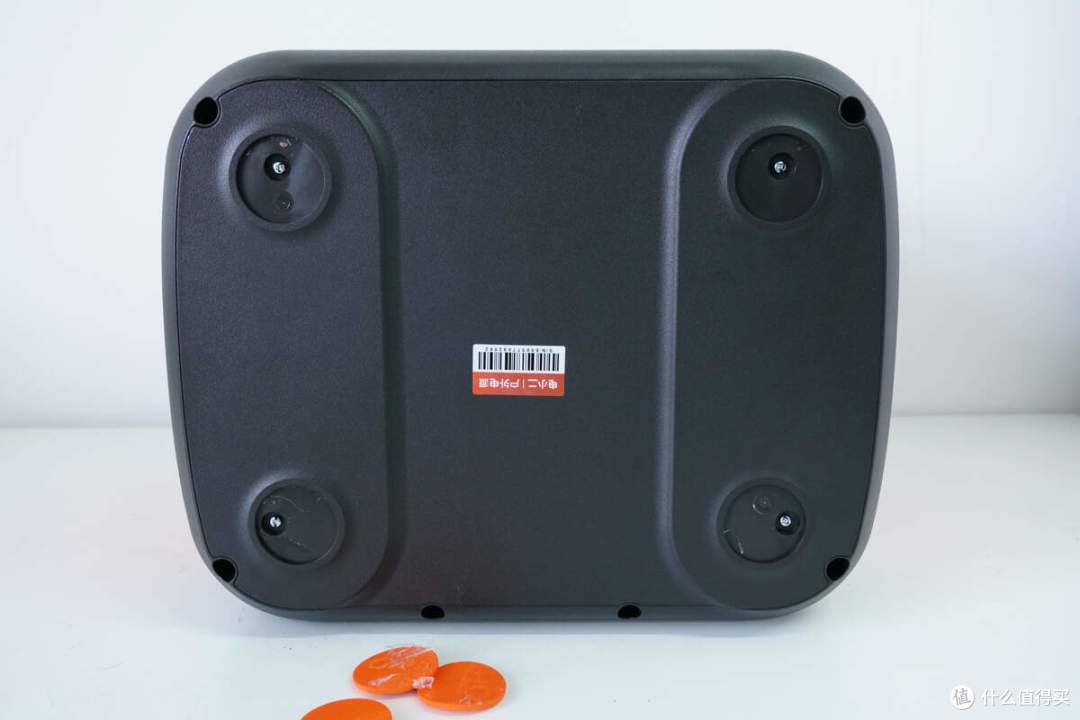

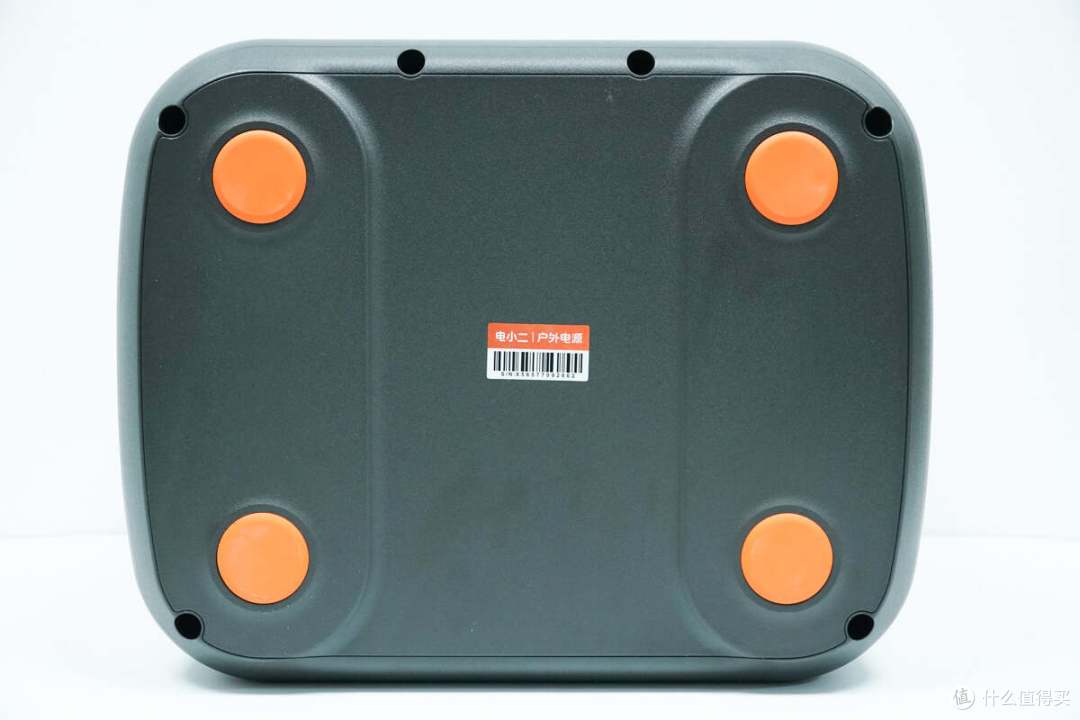

机身底部四端设有橙色防滑垫，机体中心区域内凹防磨损。

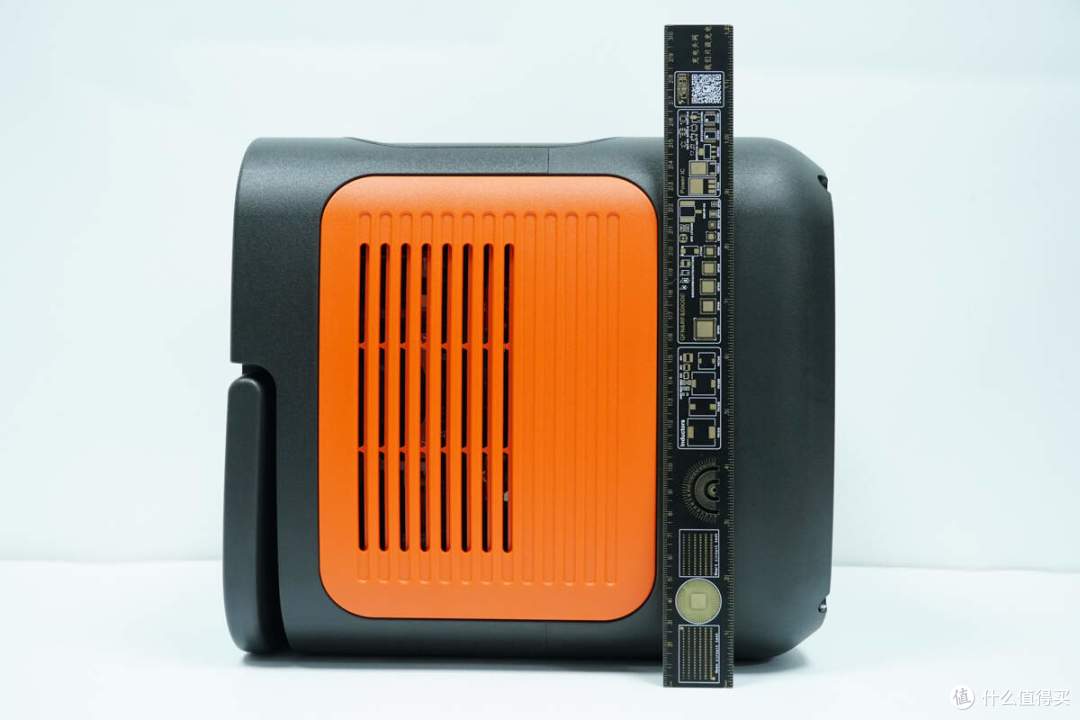

测得机身高度约为29.2cm。

机身深度约为26.4cm。

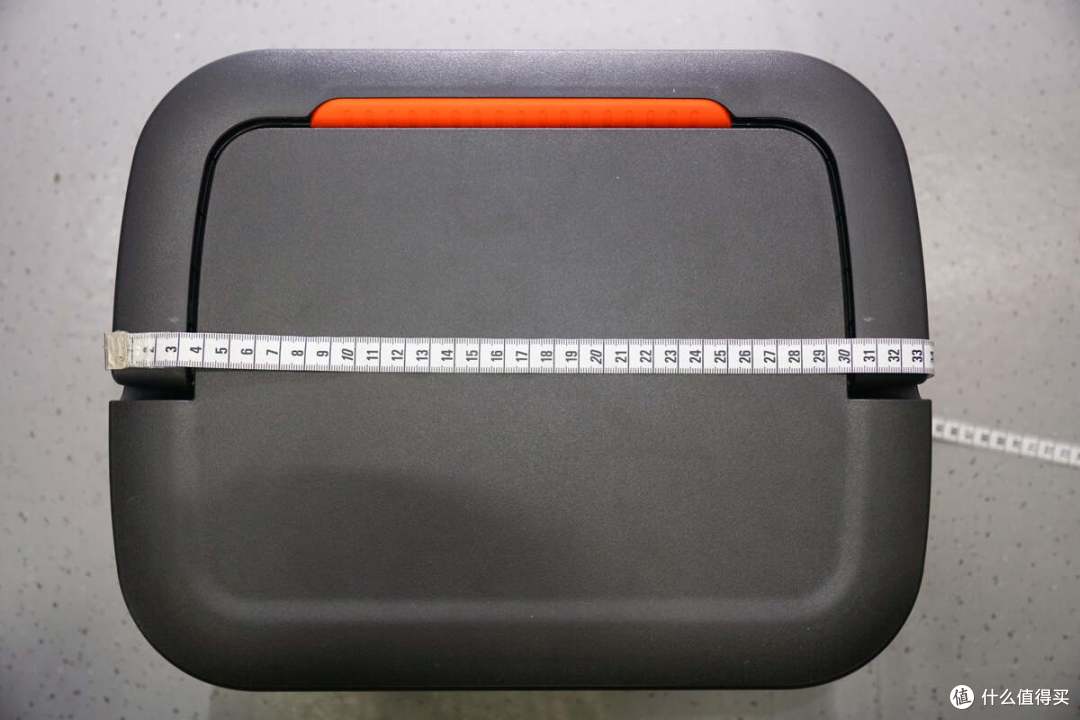

机身宽度约为33.5cm。

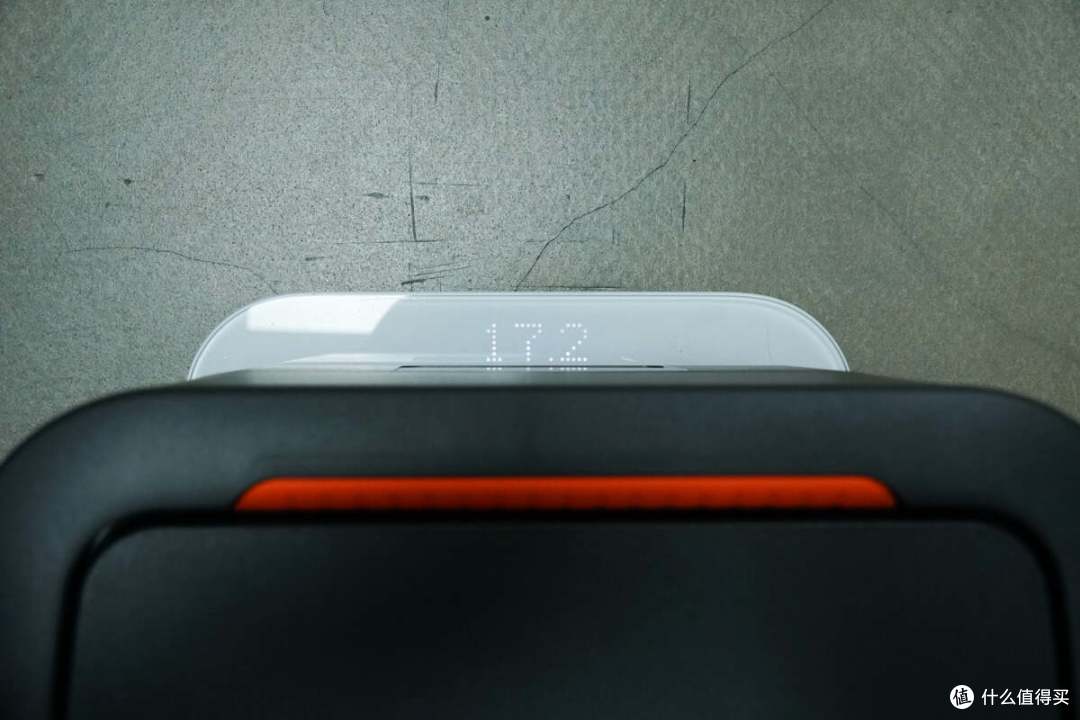

测得电小二户外电源2000 Pro 2重量约为17.2kg。

液晶屏幕点亮，显示户外电源电量为30%，开启WiFi和蓝牙连接。

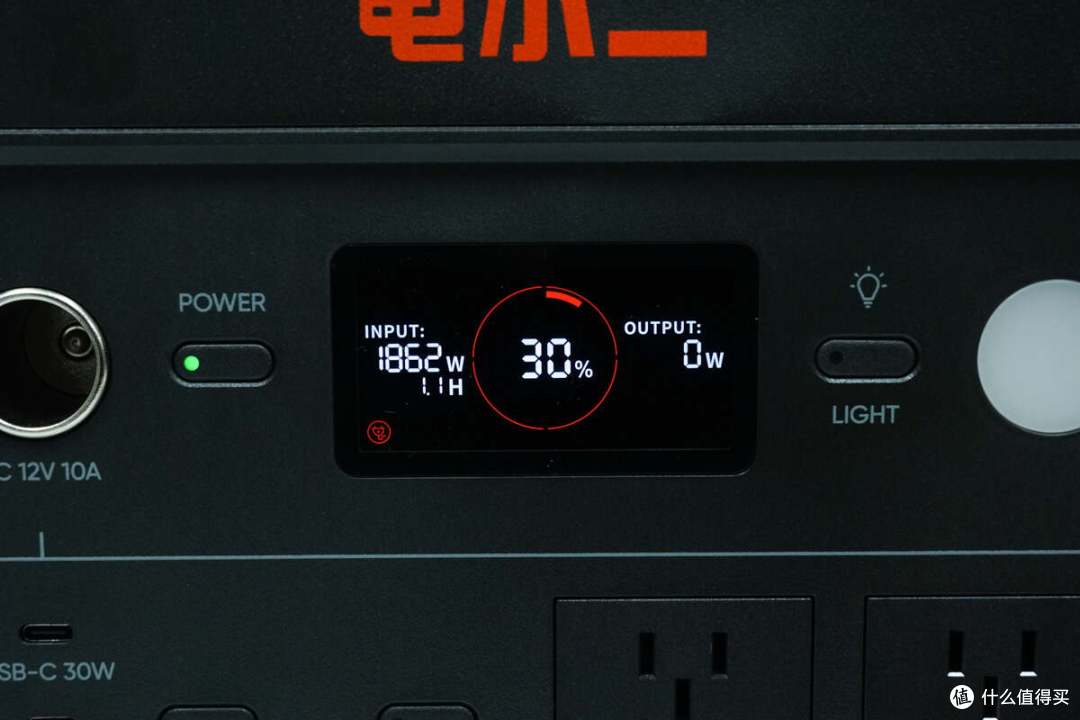

连接AC电源为户外电源充电，显示充电输入功率为1862W，显示充电剩余时间1.1小时。

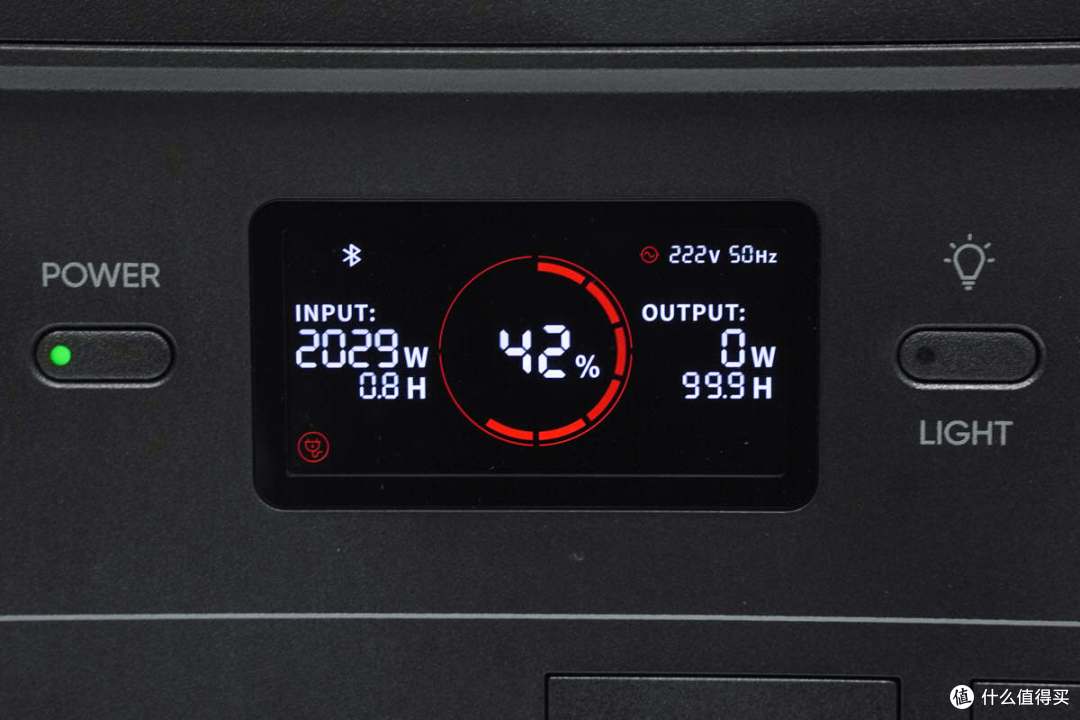

在APP中开启应急闪充，充电功率提升到2029W，显示充电剩余时间0.8小时。

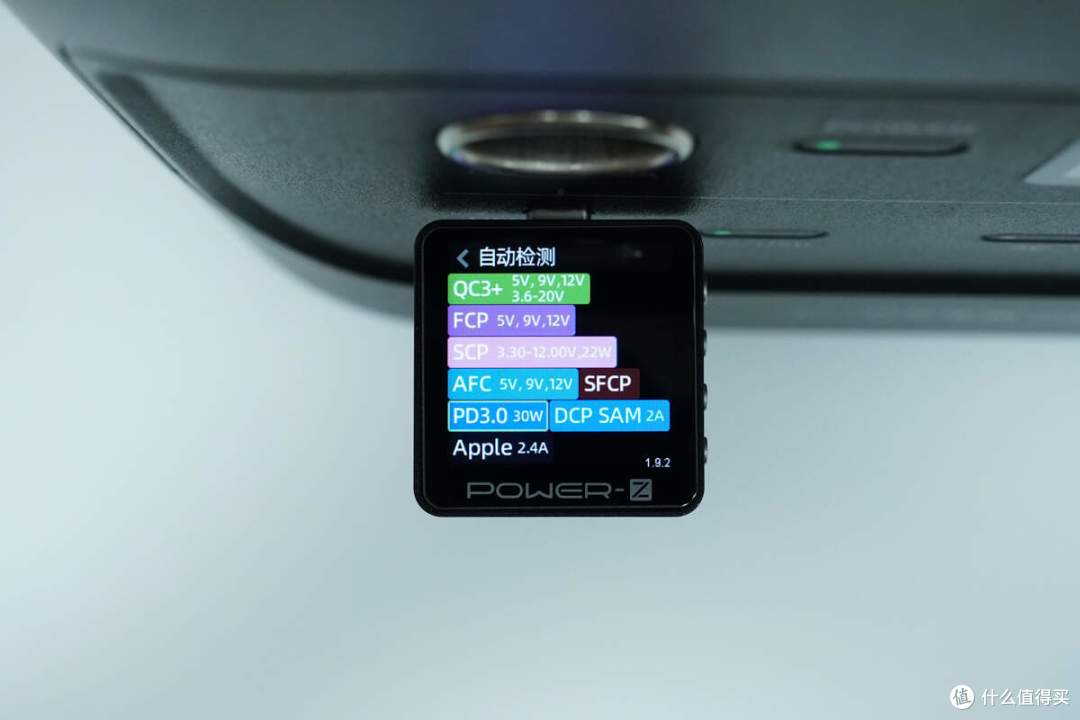

使用ChargerLAB POWER-Z KM003C测得USB-C1接口支持FCP、SCP、AFC、QC3+、SFCP、PD3.0、DCP、SAM 2A、Apple 2.4A充电协议。

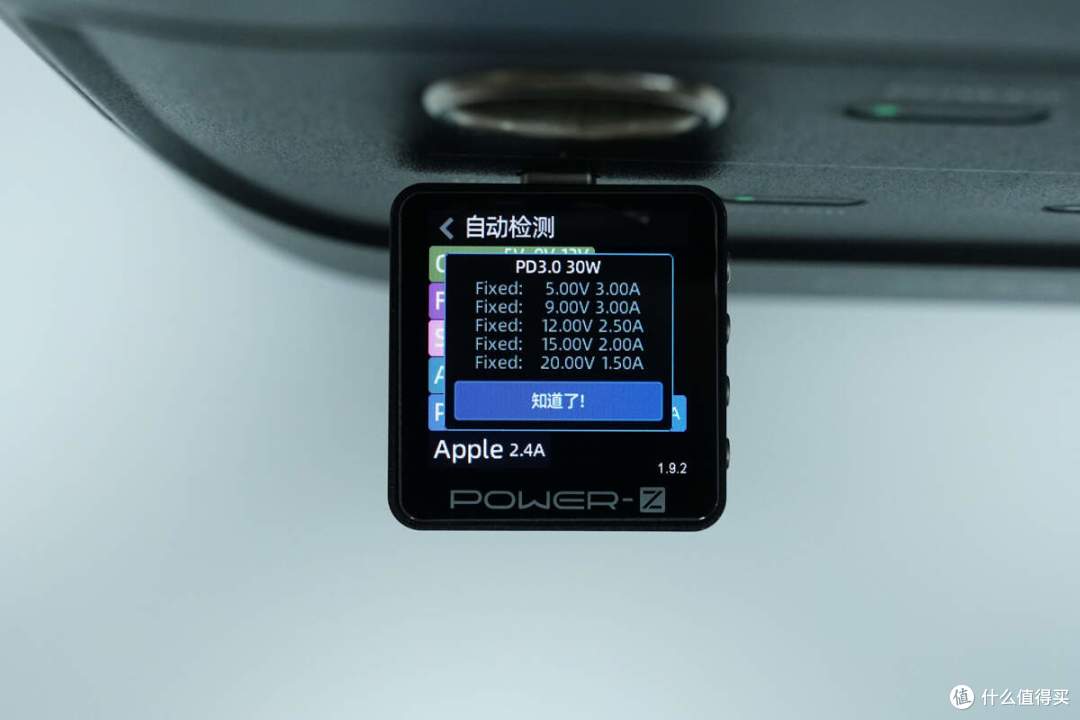

PDO报文显示USB-C1接口具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位。

USB-C2接口支持FCP、AFC、PD3.0、PPS、QC3/5、DCP、Apple 2.4A充电协议。

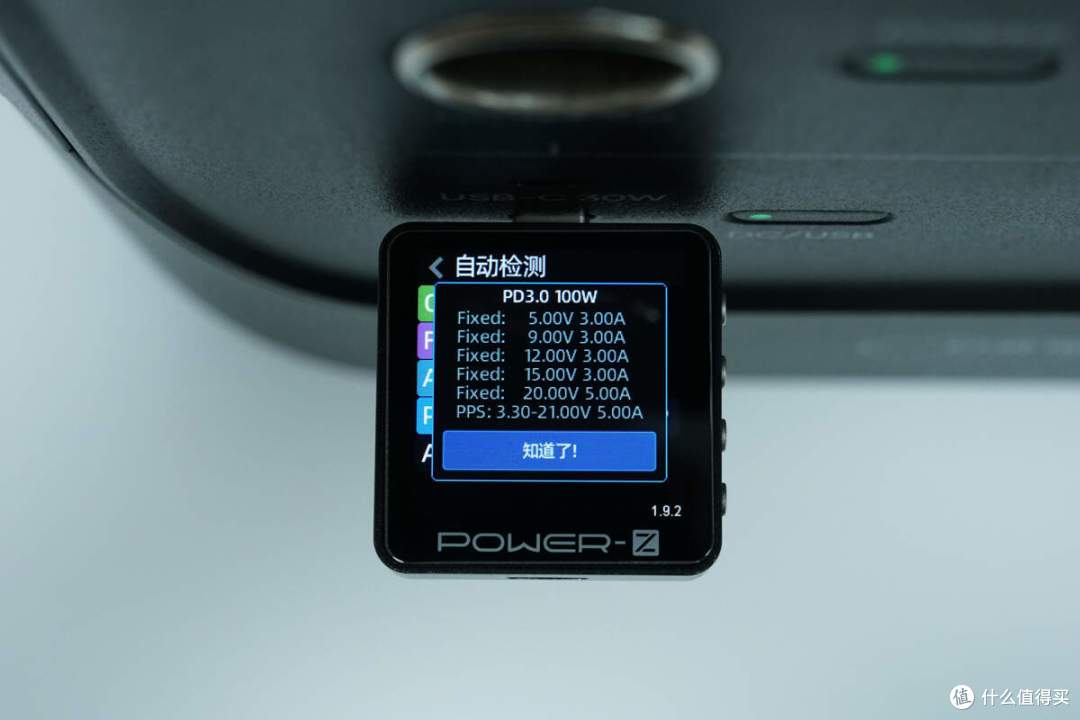

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。

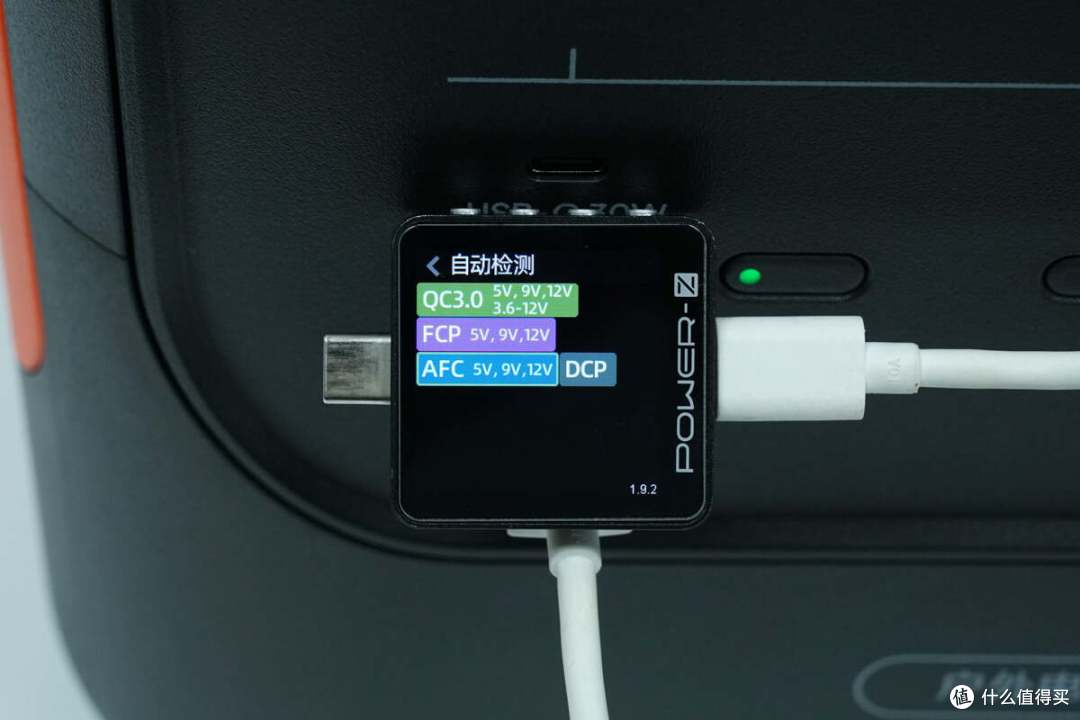

USB-A口支持QC3.0、FCP、AFC、DCP充电协议。

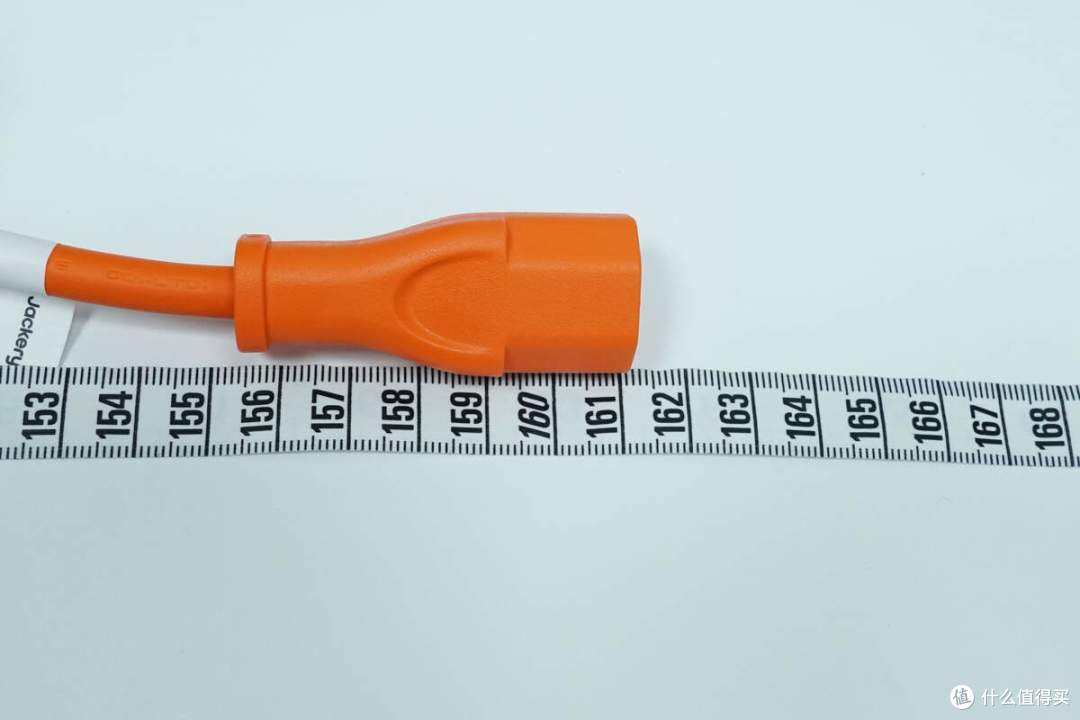

测得附带的电源线长度约为1.6米。

电小二户外电源2000 Pro 2拆解

看完了电小二这款户外电源的外观展示，下面就进行拆解，一起看看内部的用料和做工。

首先取下机身底部四个防滑胶垫。

胶垫内部设有固定螺丝。

拧下边缘六颗固定螺丝，拆下户外电源上盖。

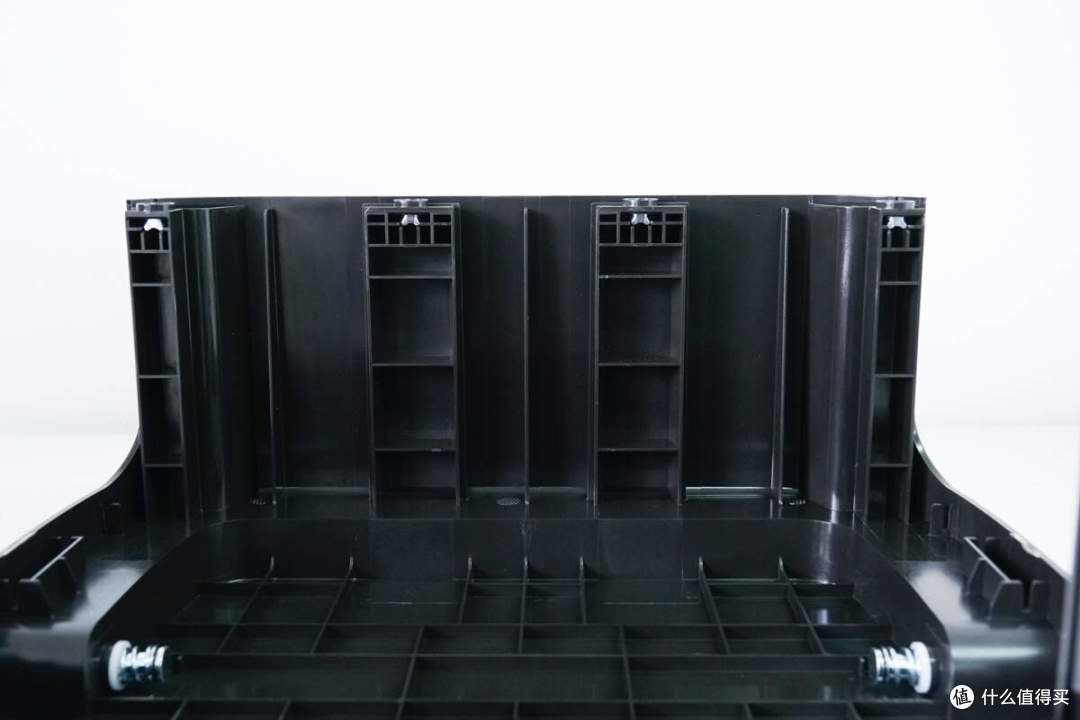

塑料壳体内部设有加强筋。

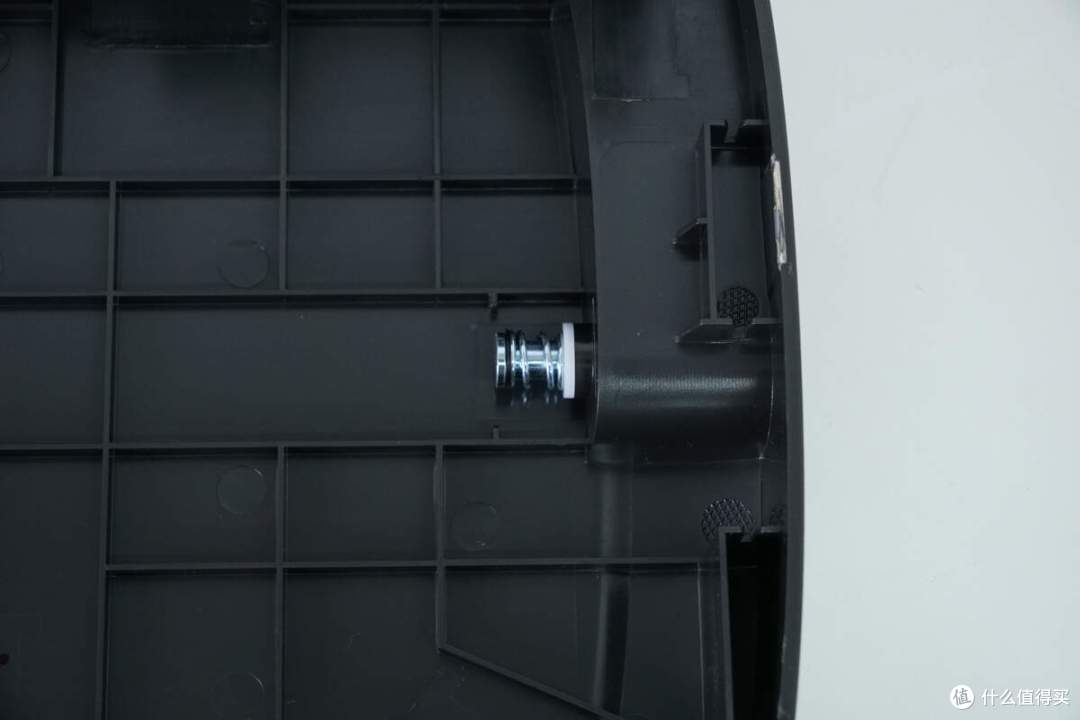

提手转轴设有阻尼弹簧。

在壳体内部固定金属螺母。

机身侧面橙色盖板特写。

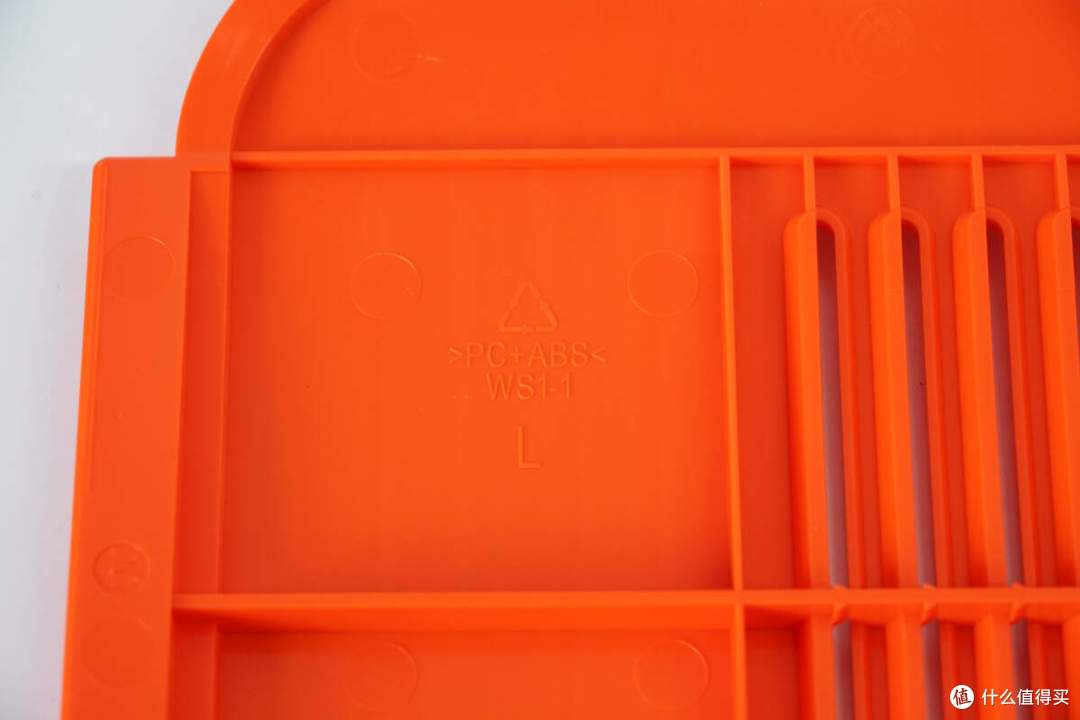

盖板为PC+ABS材质。

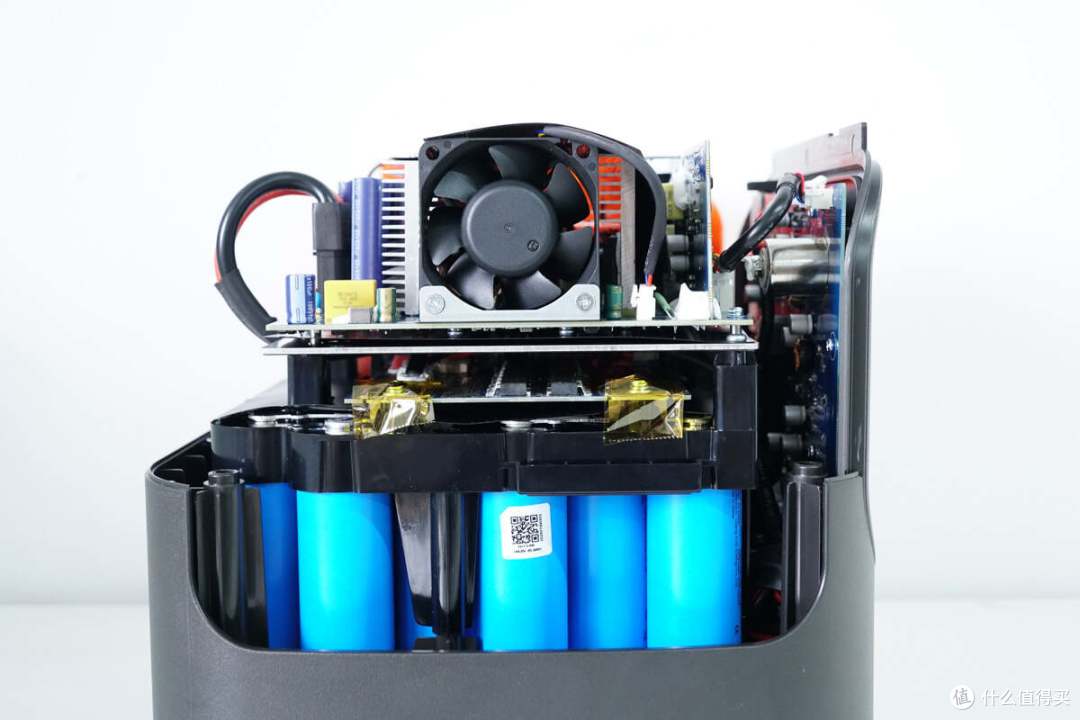

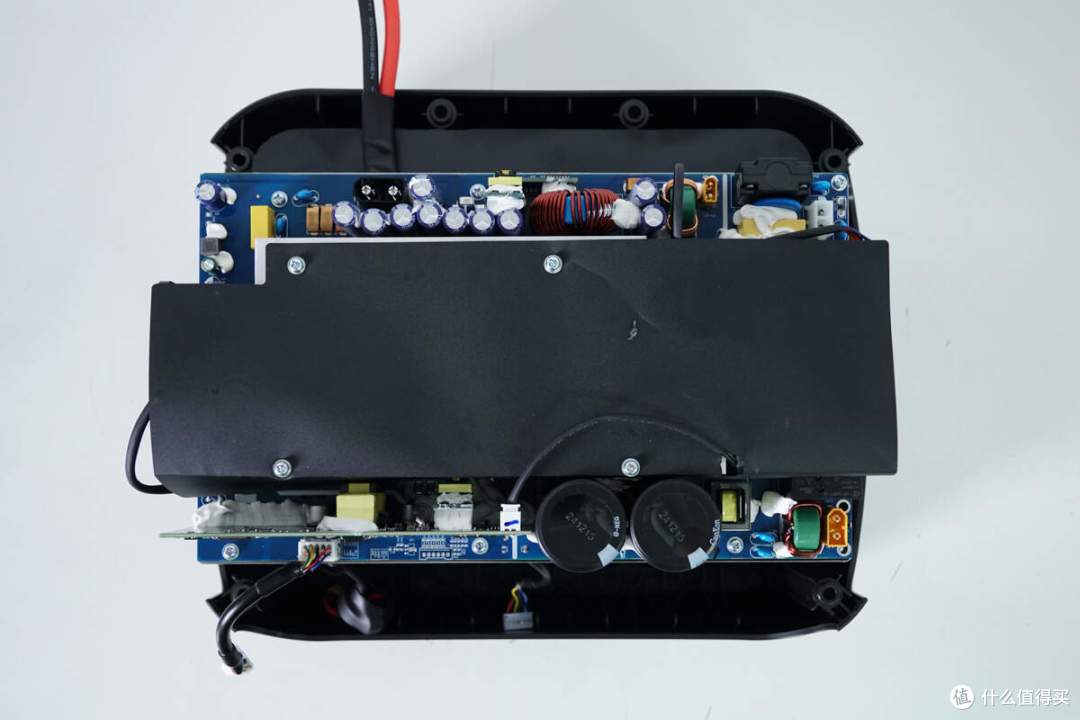

机身内部一览，中间位置为双向逆变模块，底部设有电池组和保护板，通过硅胶线和连接器连接，侧面设有显示和快充面板。

在双向逆变模块下方为电池组和电池保护板。

双向逆变模块连接电池组的导线和连接器特写。

太阳能充电输入接口采用XT30连接器。

双向逆变模块侧面设有散热风扇。

散热风扇通过插接件连接。

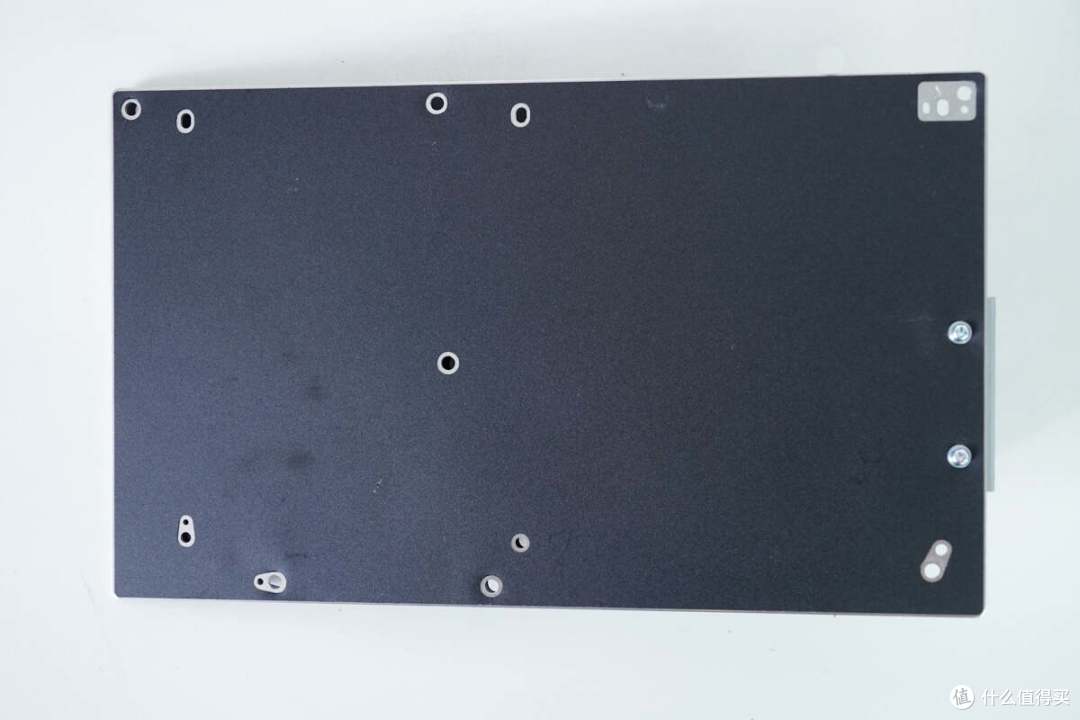

双向逆变模块与电池保护板之间设有铝合金底板。

双向逆变模块通过螺丝固定在塑料支架上。

电池组正负极粘贴高温胶带绝缘。

电池组采用塑料支架固定，并粘贴信息标签。

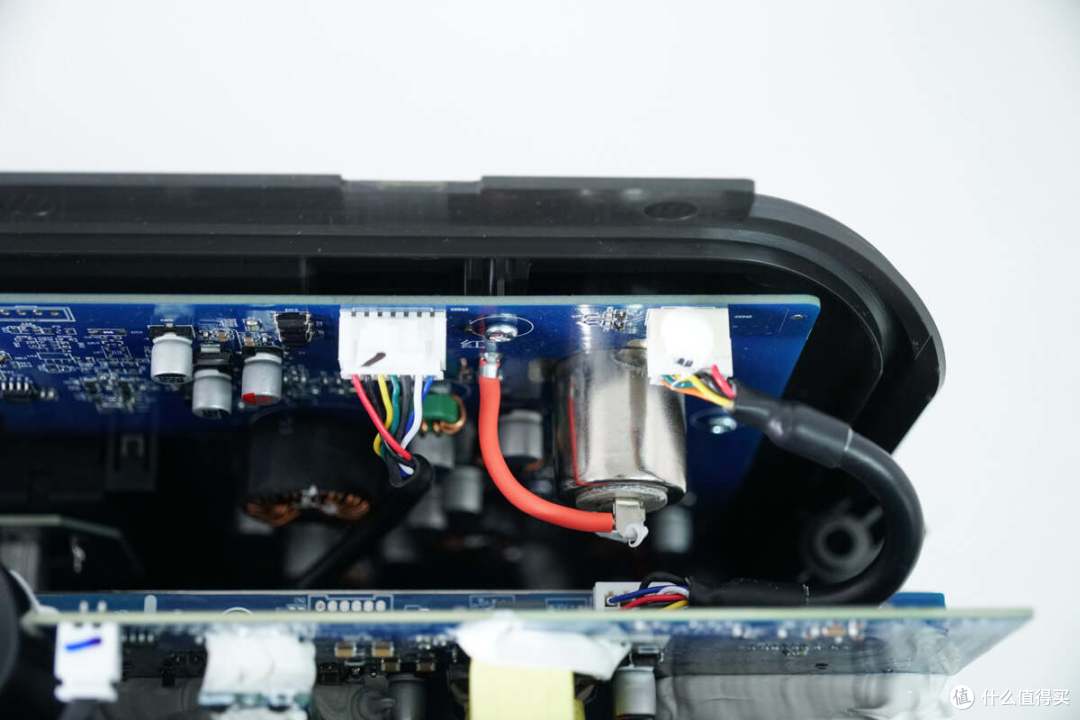

侧面显示和快充面板通过导线和插接件连接。

快充面板通过导线连接到双向逆变模块。

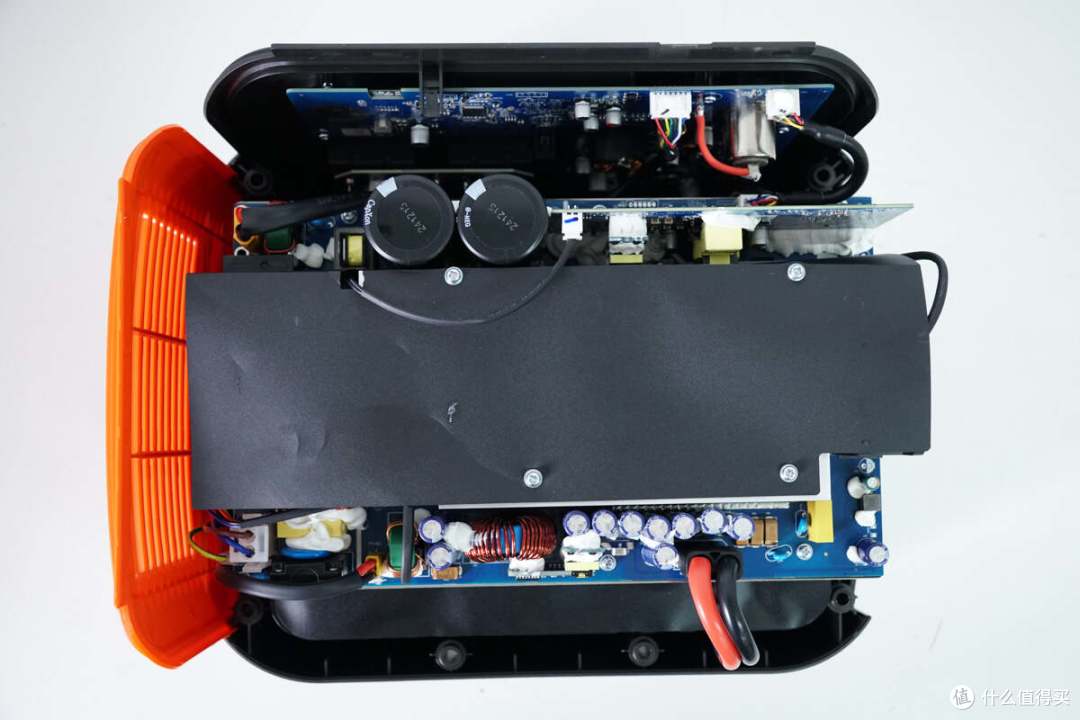

双向逆变模块中间位置固定麦拉片，与散热风扇组成风道提升散热性能。

在麦拉片下方为开关管散热片，变压器和电感，双向逆变模块两侧各设有一个散热风扇。

侧面显示和快充面板一览，左下角设有电源插座，通过小板和导线焊接连接。

电源插座小板一览。

格栅面板设有交流输入插座和直流输入插座。

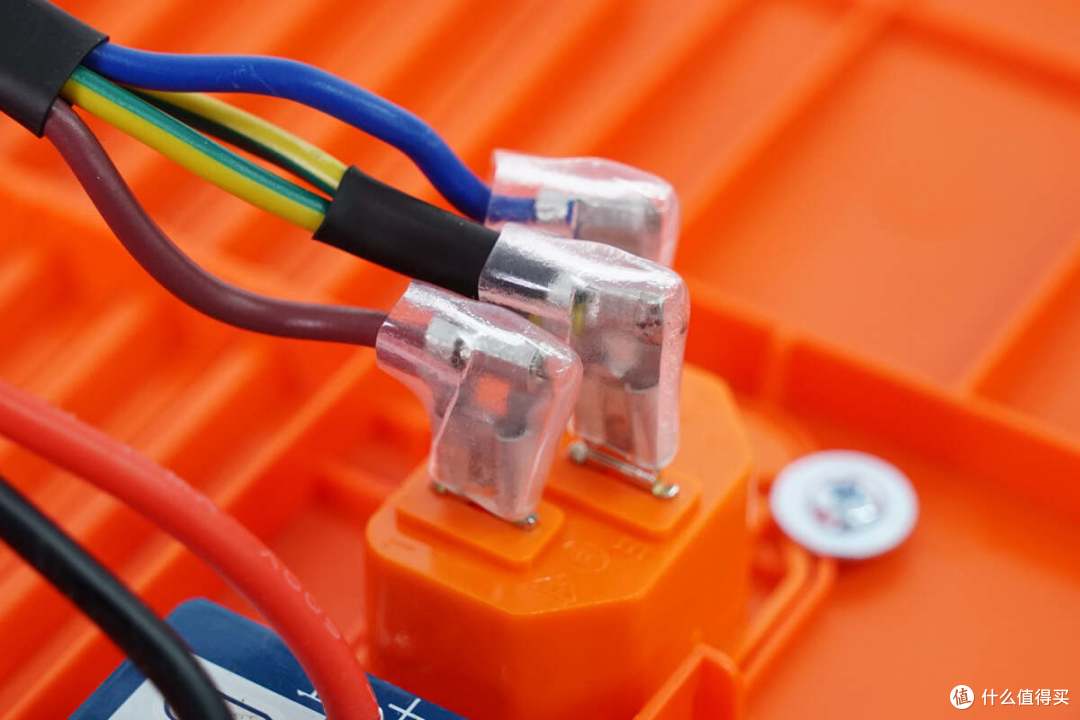

交流输入插座与连接导线通过插接件连接，外套透明胶套绝缘。

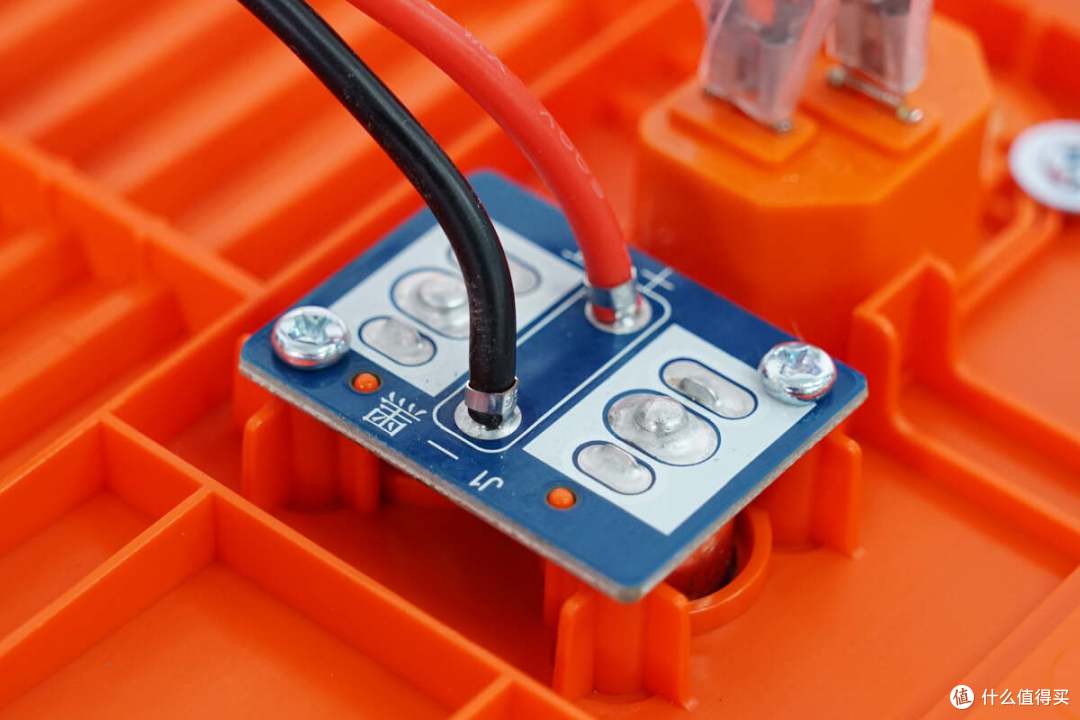

直流输入插座焊接到小板上，通过导线焊接连接。

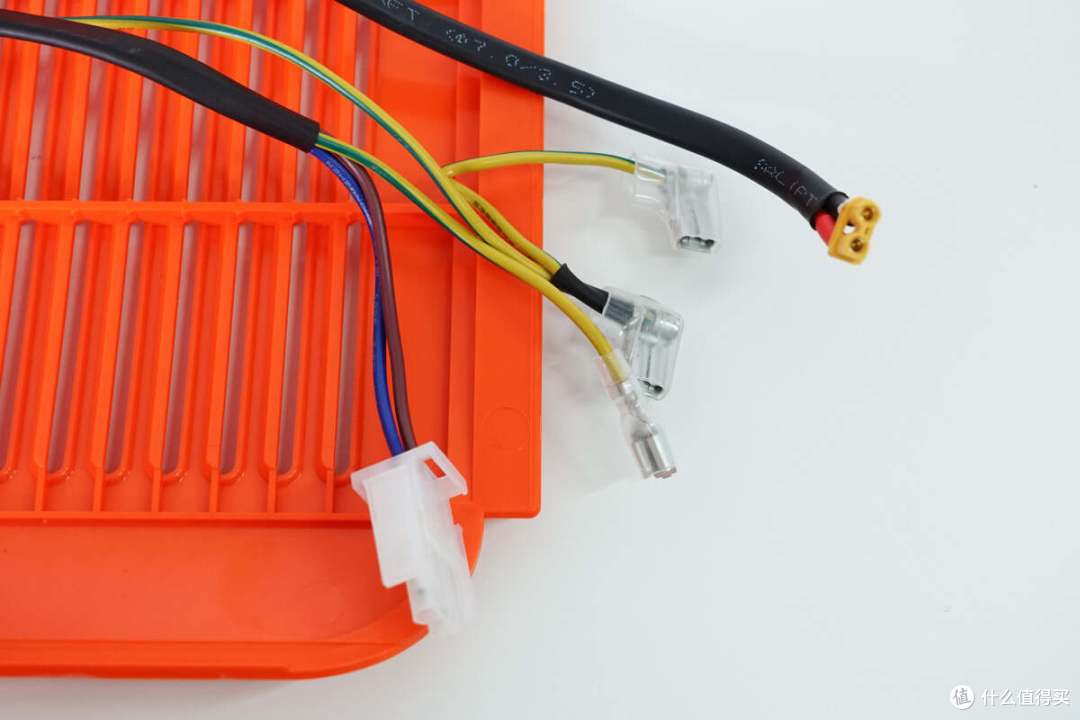

白色插座连接到双向逆变模块的交流输入插座，XT30连接到太阳能输入插座。

拧下固定螺丝，从铝合金底板上拆下双向逆变模块。

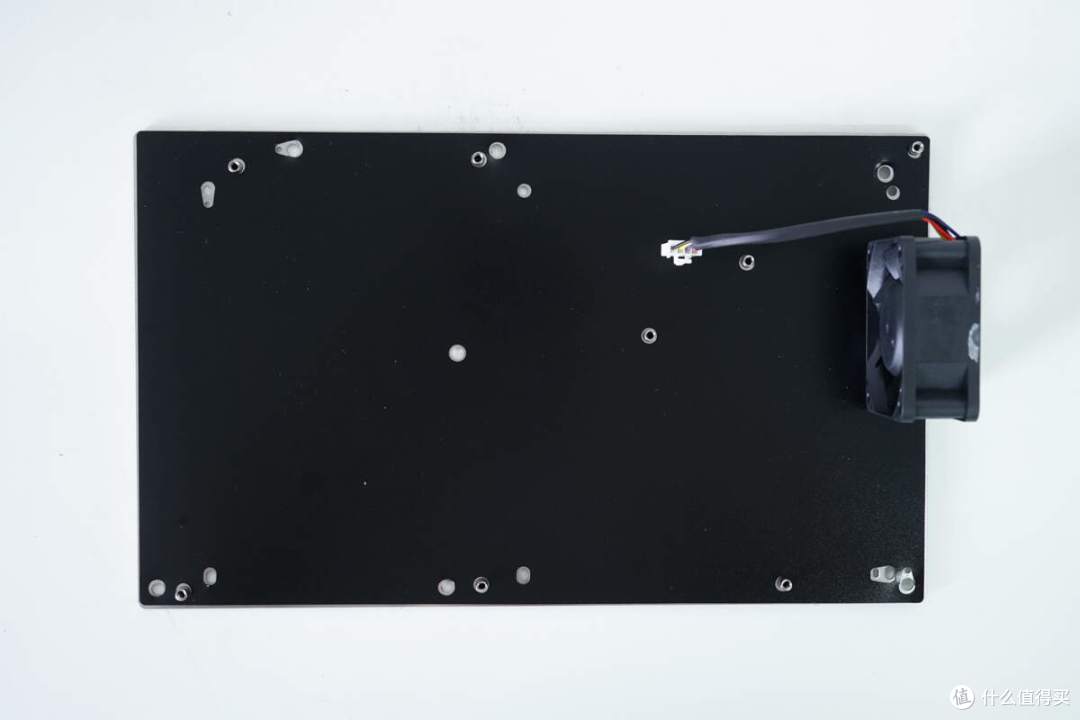

铝合金底板一侧设有散热风扇，并粘贴麦拉片绝缘。

背面也粘贴麦拉片绝缘。

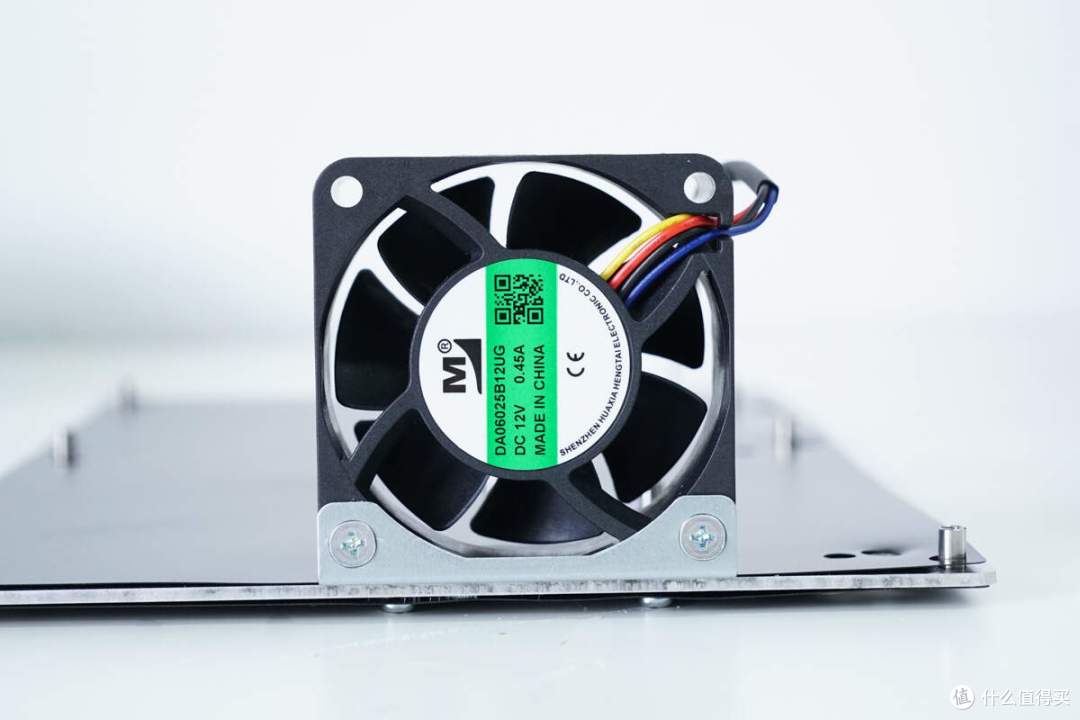

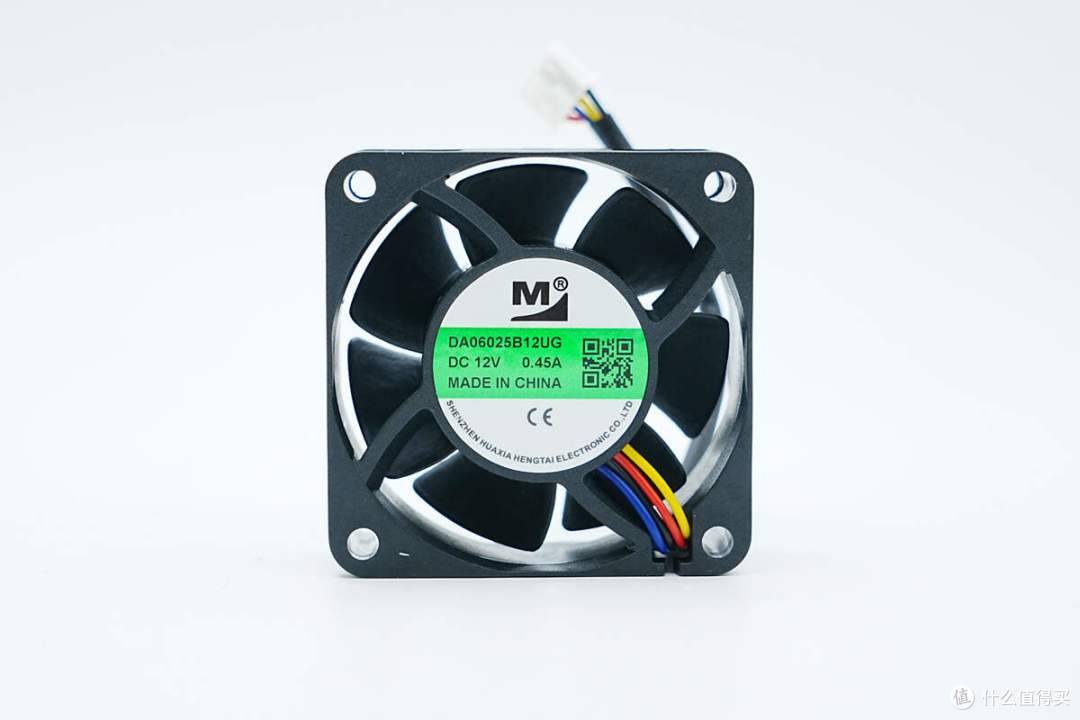

铝合金底板侧面设有散热风扇，来自华夏恒泰，型号DA06025B12UG，规格为12V 0.45A，为四线温控风扇。

双向逆变模块另一个风扇规格相同。

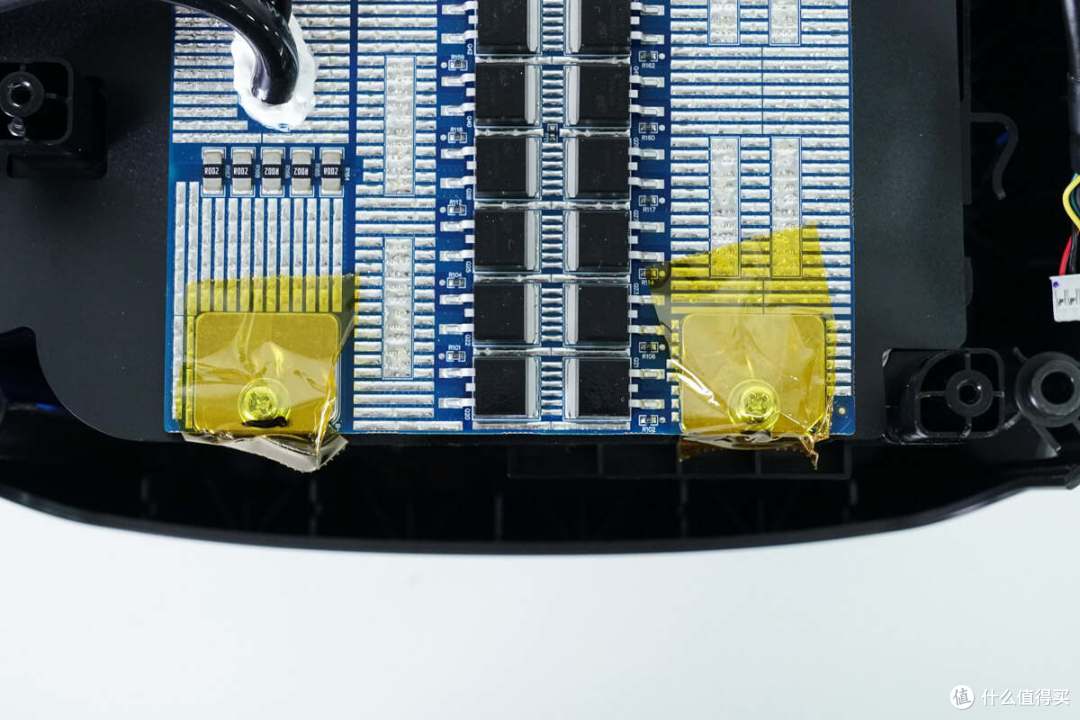

电池组保护板通过螺丝固定在塑料支架上，右侧电池组正负极接线柱使用螺丝固定，并粘贴胶带绝缘。电池组连接线焊接连接，焊点打胶加固。左侧为电池组单体电压采样线连接器，上方连接器与双向逆变模块通信。

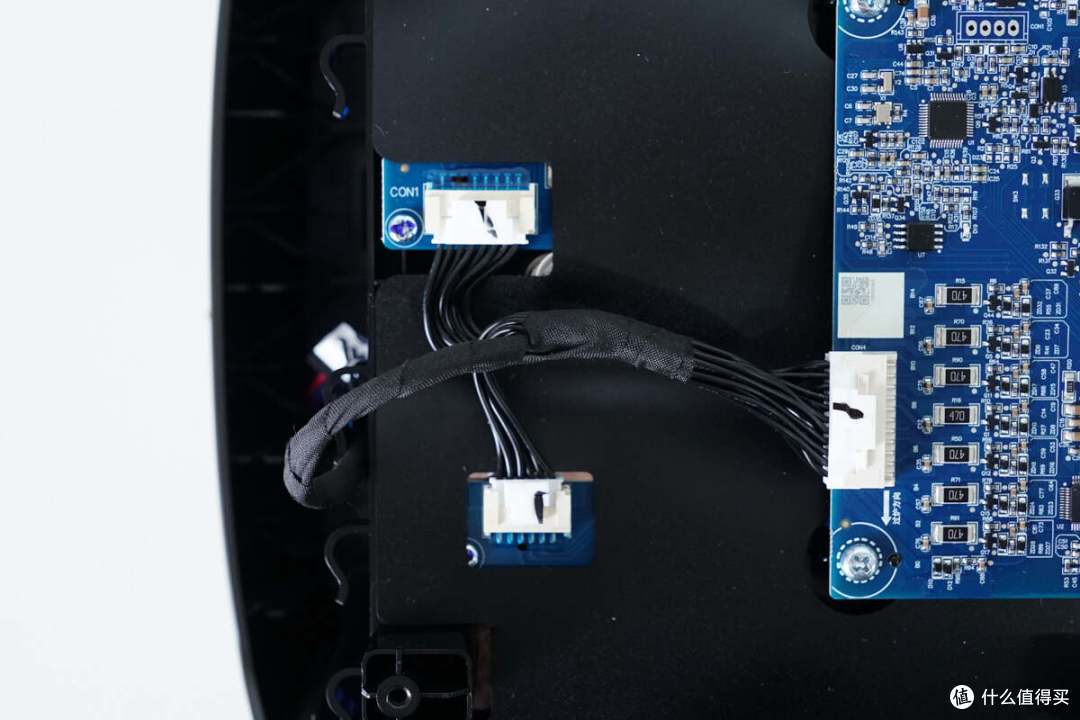

单体电压采样线连接到电池组正面小板和电池组底部。

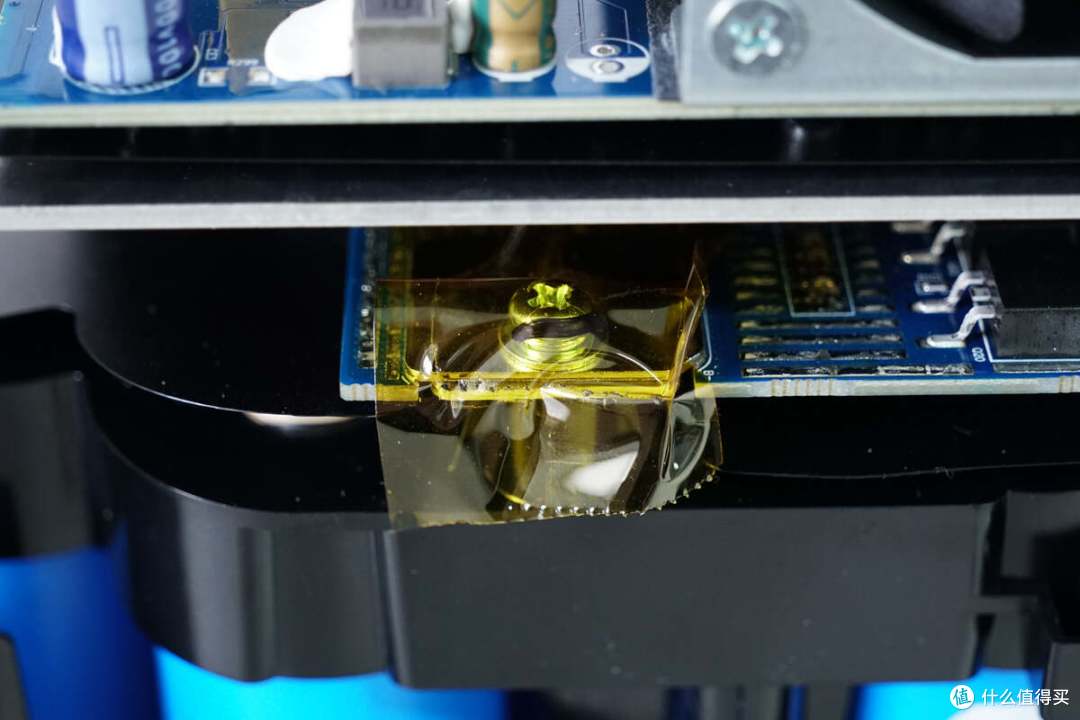

电池组正负极通过螺丝固定。

固定螺丝特写。

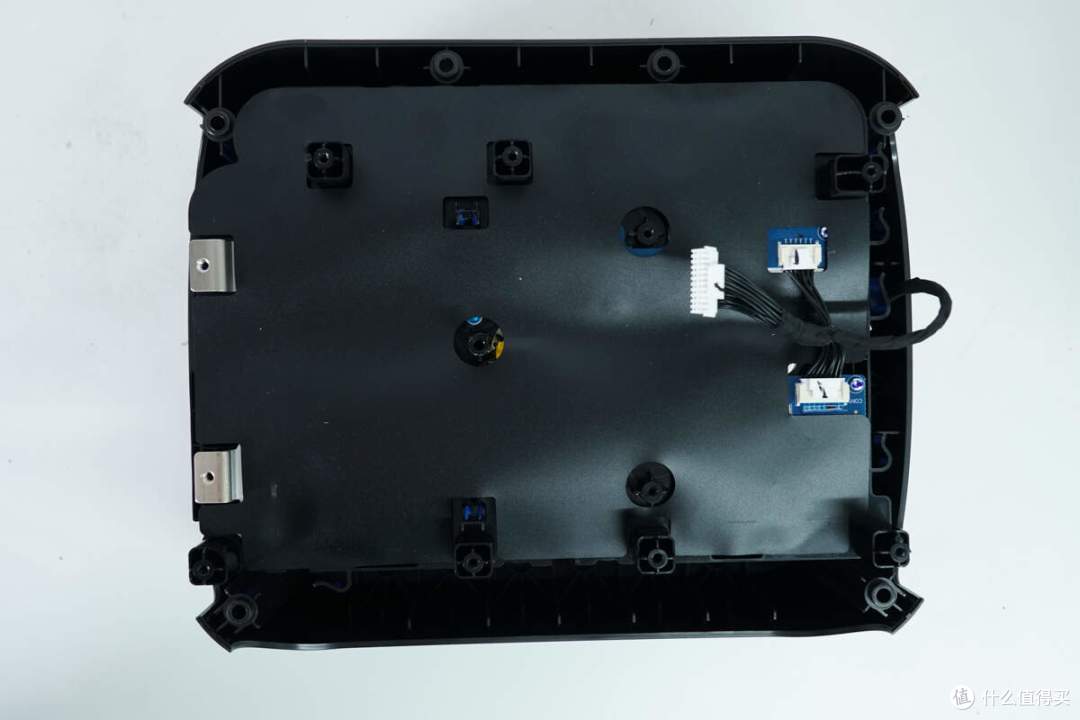

拧下固定螺丝，拆下保护板，保护板底部粘贴麦拉片绝缘。

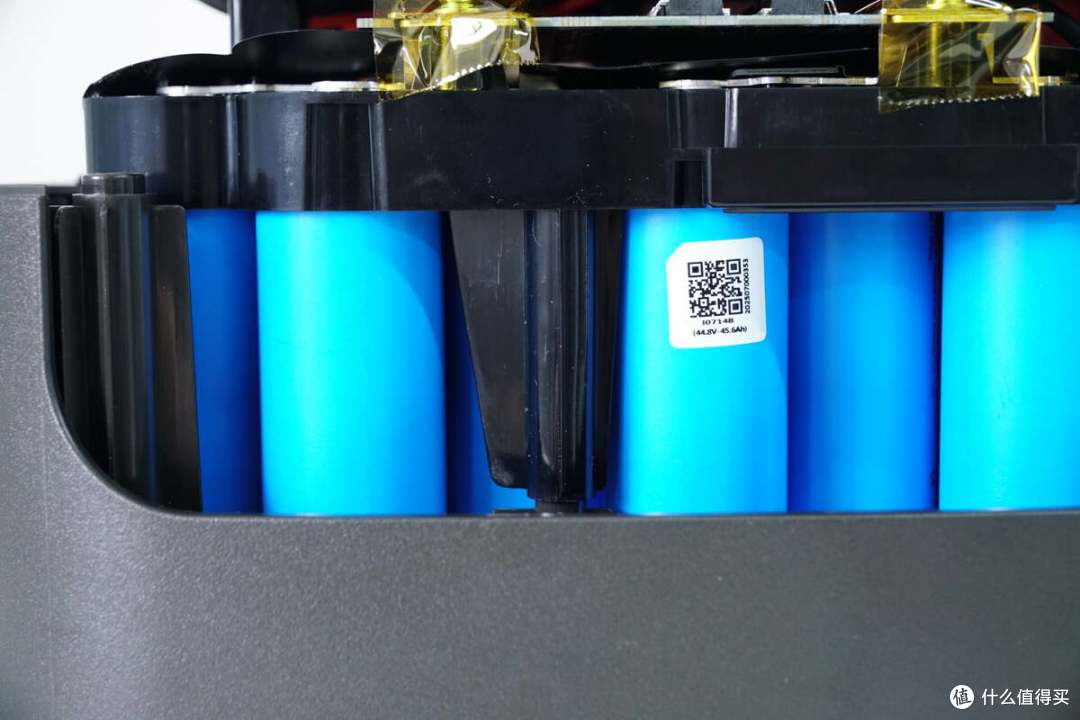

撕下电池组表面粘贴的麦拉片，在麦拉片下方为电池组，电池组采用电动汽车级高强度一体化CTB技术固定。电池一端通过塑料框架固定，另外一端通过壳体底座结构固定成为整体。在强度远超传统结构的同时，空间利用率也提升15%，体积更小，更加安全。

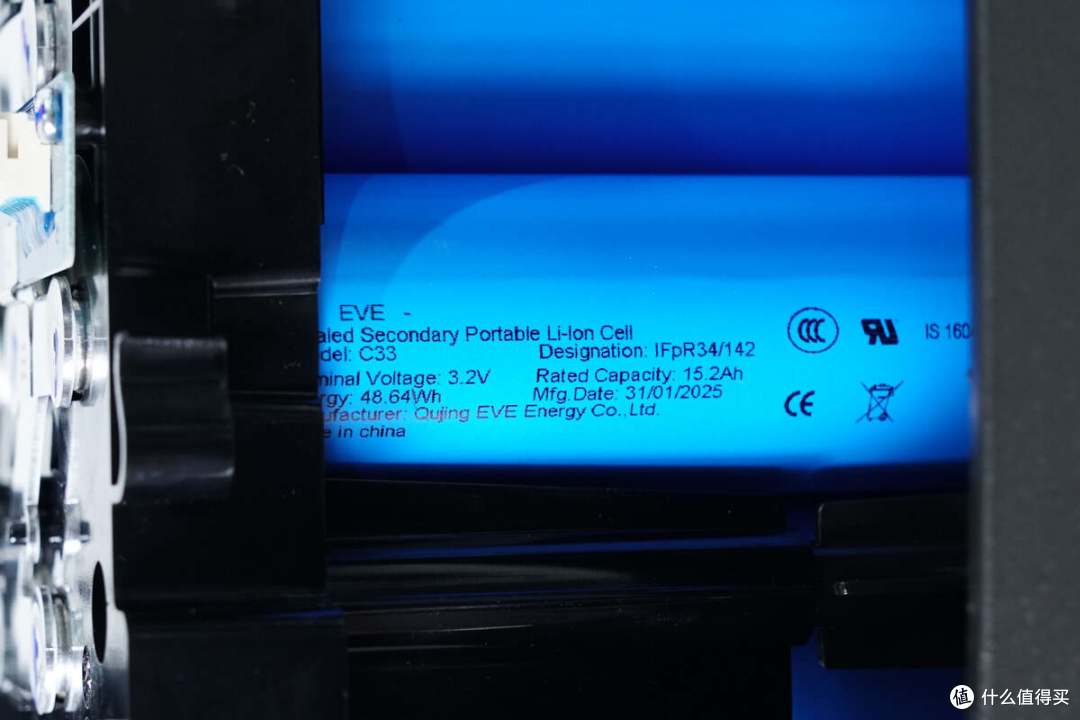

电池组使用亿纬锂能磷酸铁锂电池，电池型号为C33，标称容量为15Ah，标称电压3.2V，尺寸为33140规格，支持0.5C充电和1C放电。电池组采用3节电池并联，14串联的连接方式，标称电压为44.8V，容量为45.6AH。

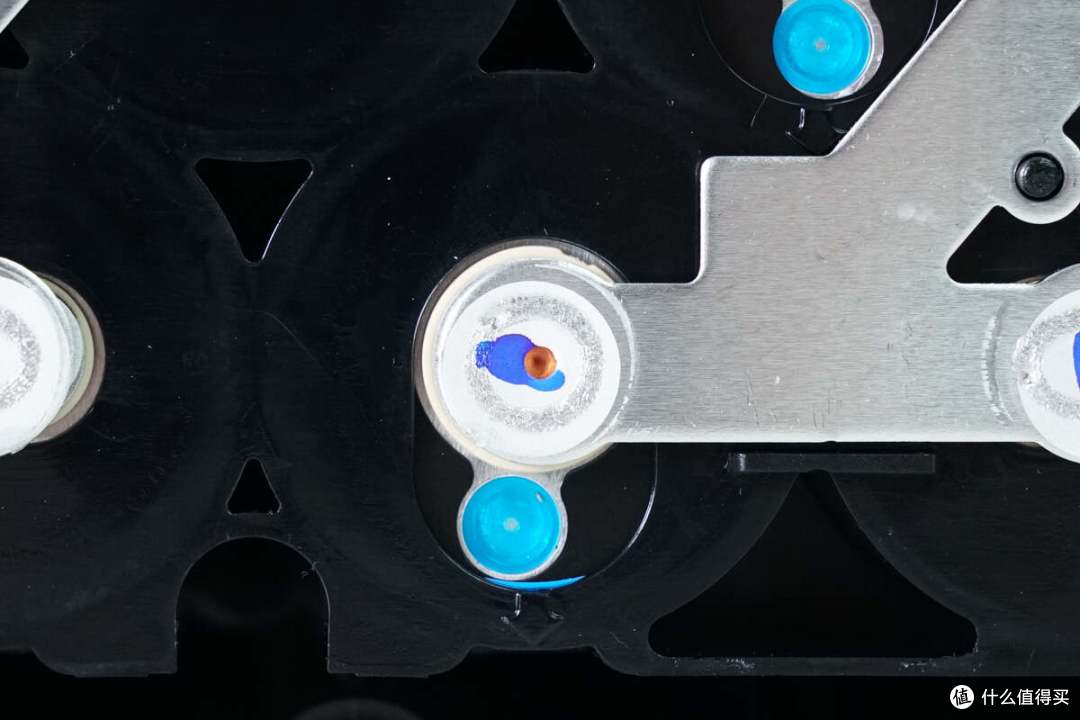

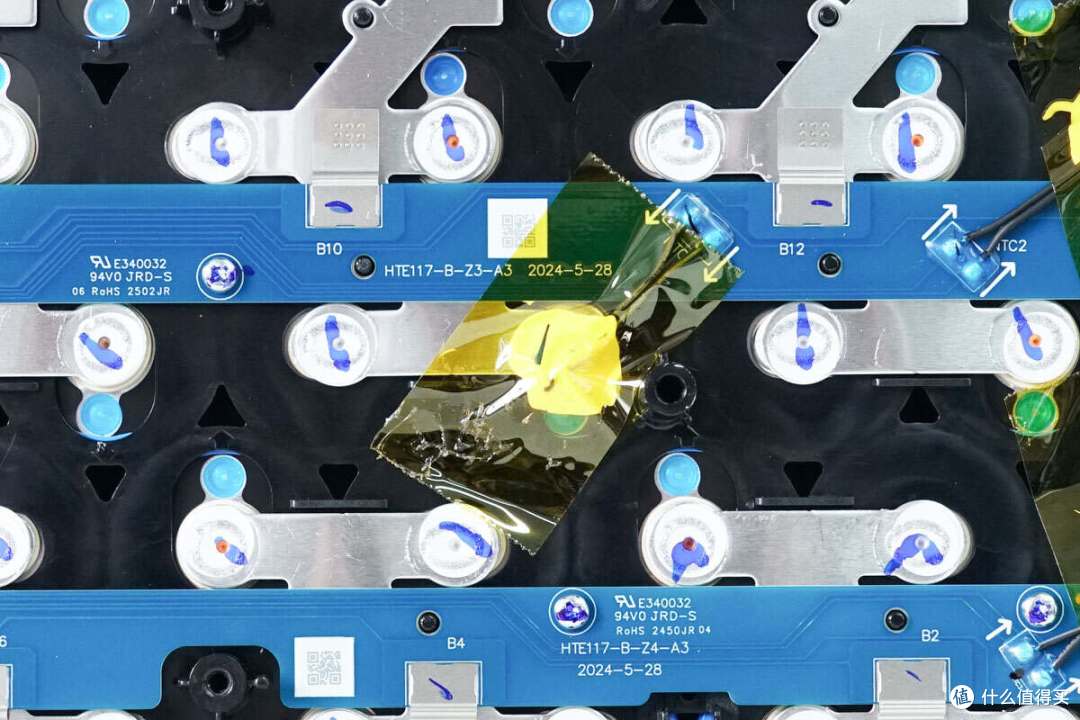

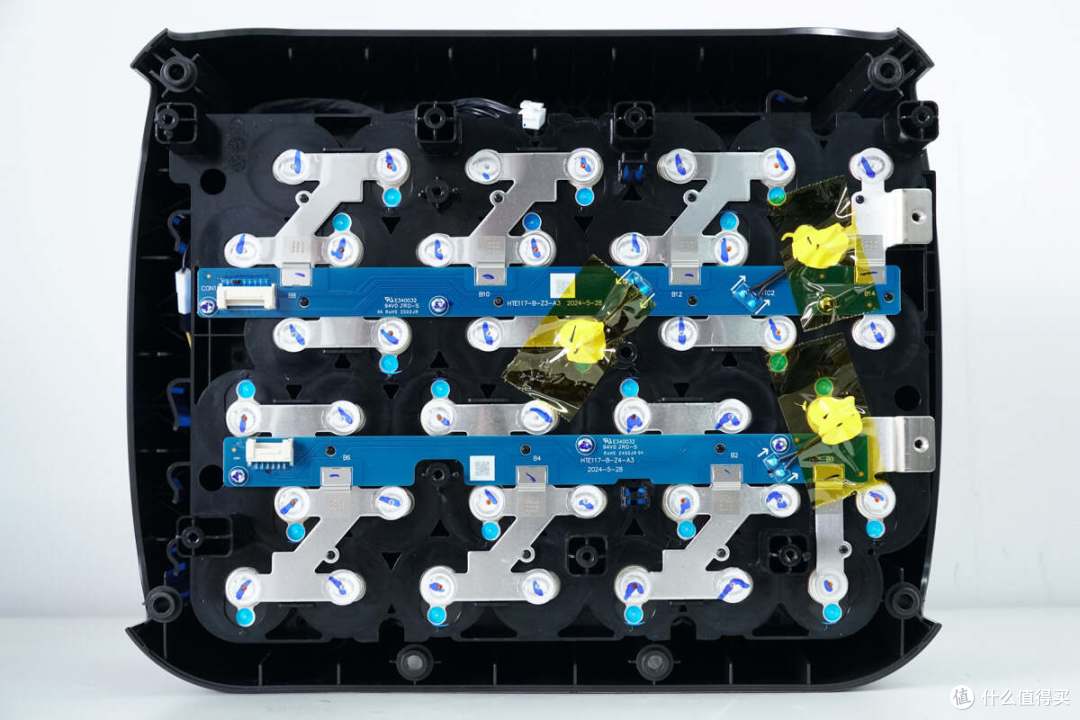

电池正负极连接采用激光点焊。

每个焊点均通过人工检测合格，涂有蓝色记号笔。

小板连接电池进行单体电压采样，并设有3颗热敏电阻，用于电池组不同位置的温度检测。

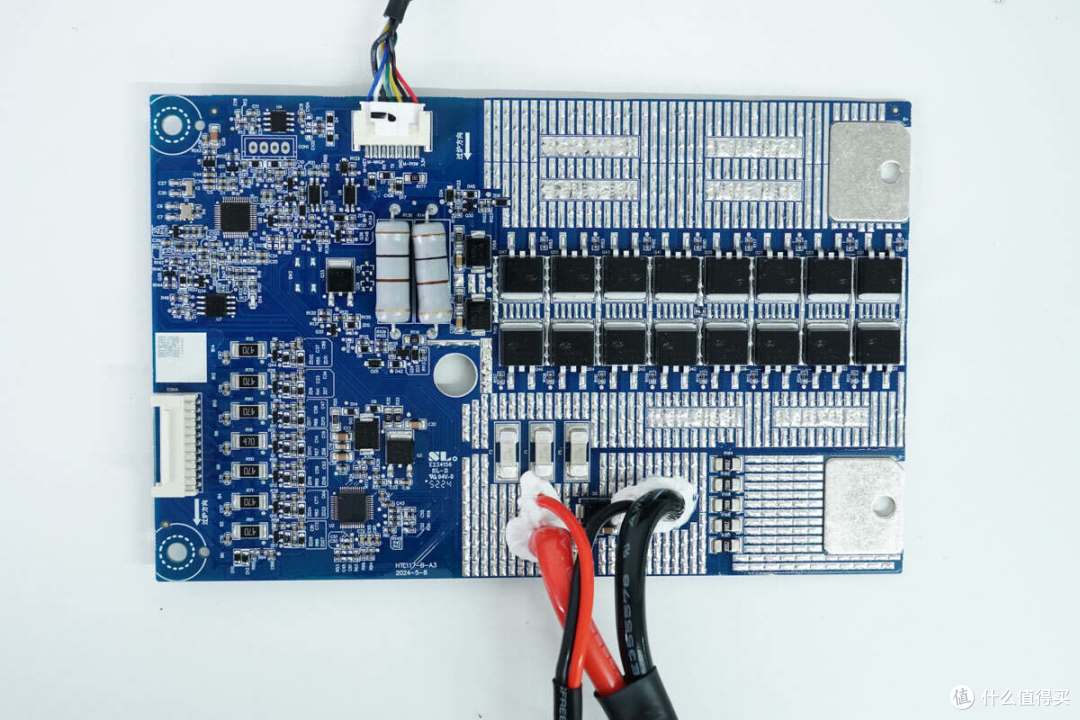

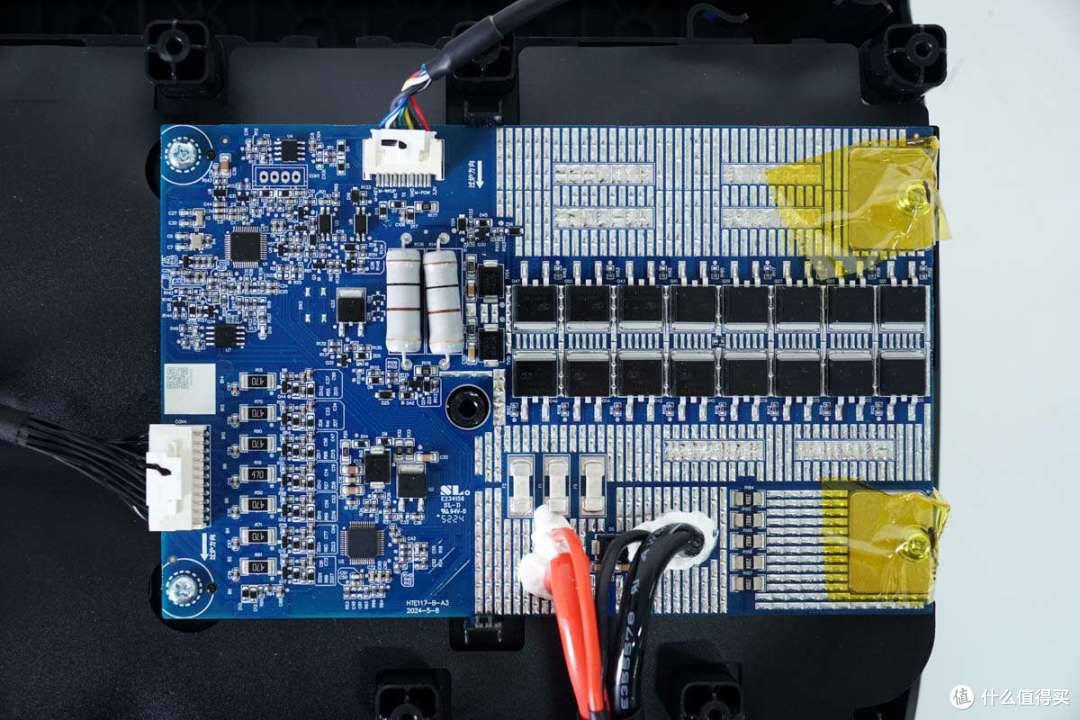

电池保护板左侧设有MCU，电池保护芯片，均衡电阻和预放电电阻。右侧设有电池保护管，保险丝和电流取样电阻。

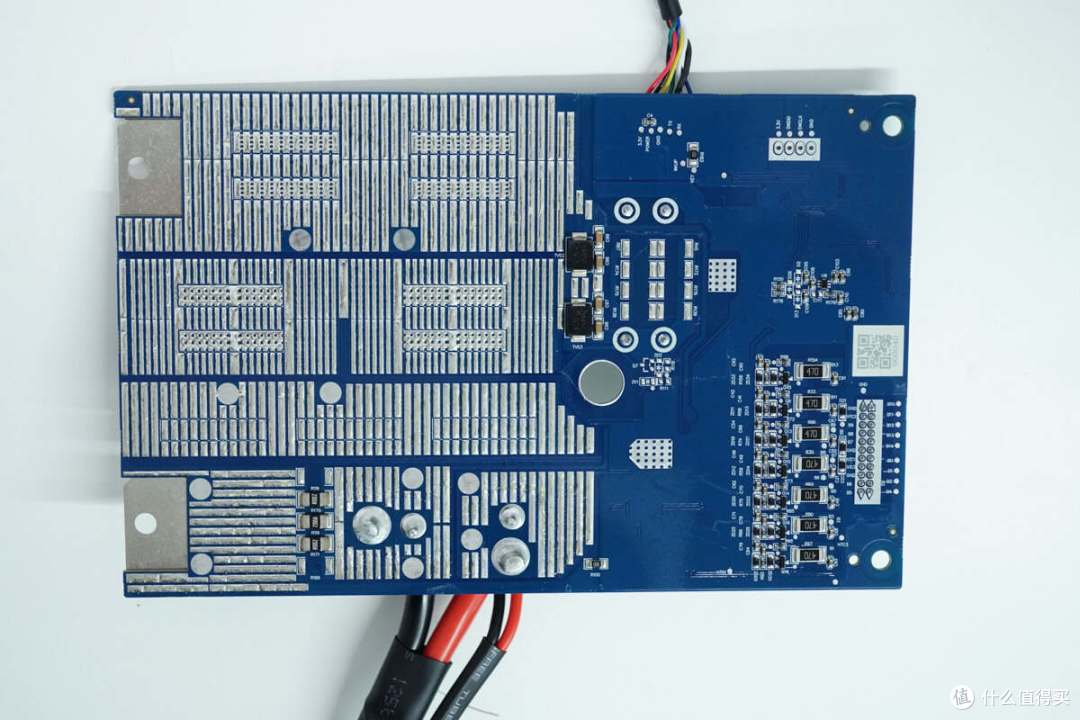

保护板背面设有电流取样电阻，TVS保护管和均衡电阻。

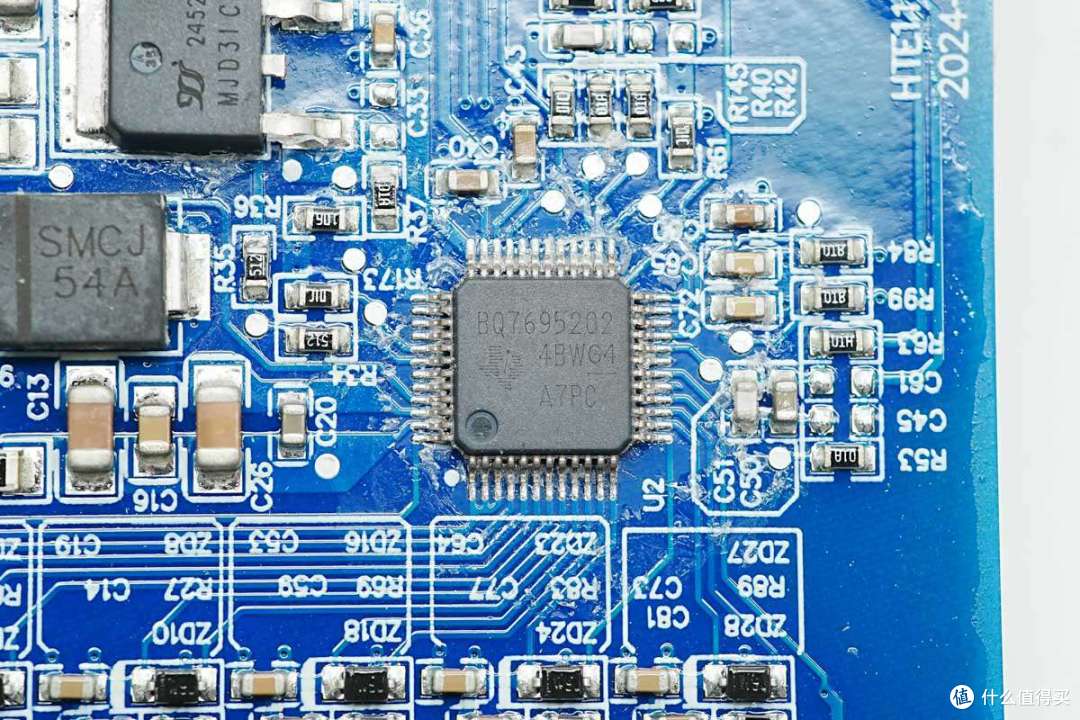

电池保护芯片来自德州仪器，型号BQ7695202，支持锂离子，锂离子聚合物和磷酸铁锂电池，支持3-16串电池组的监控和保护，芯片内部集成电荷泵，用于高侧NMOS驱动，芯片内置两个独立的ADC，用于电压和电流同步采样，支持外接九个热敏电阻，采用TQFP48封装。

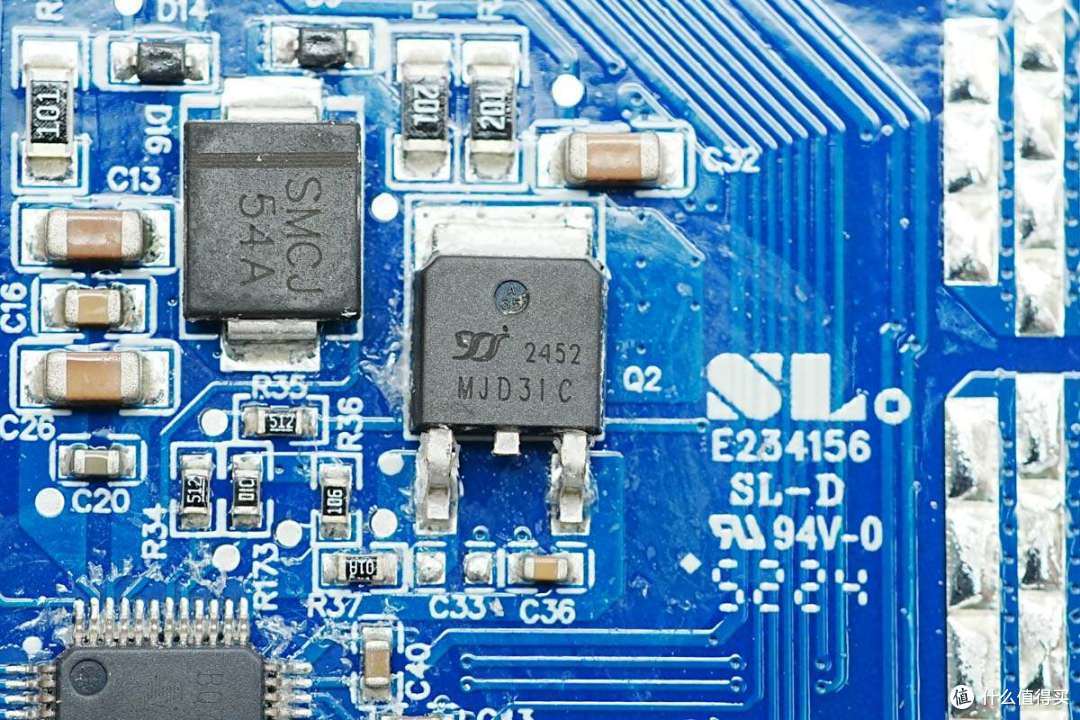

电池保护芯片外置的三极管来自扬杰科技，型号MJD31C，为NPN三极管，耐压100V，集电极电流3A，采用TO-252封装，配合芯片进行供电稳压。

SMCJ54A TVS二极管用于过压浪涌保护。

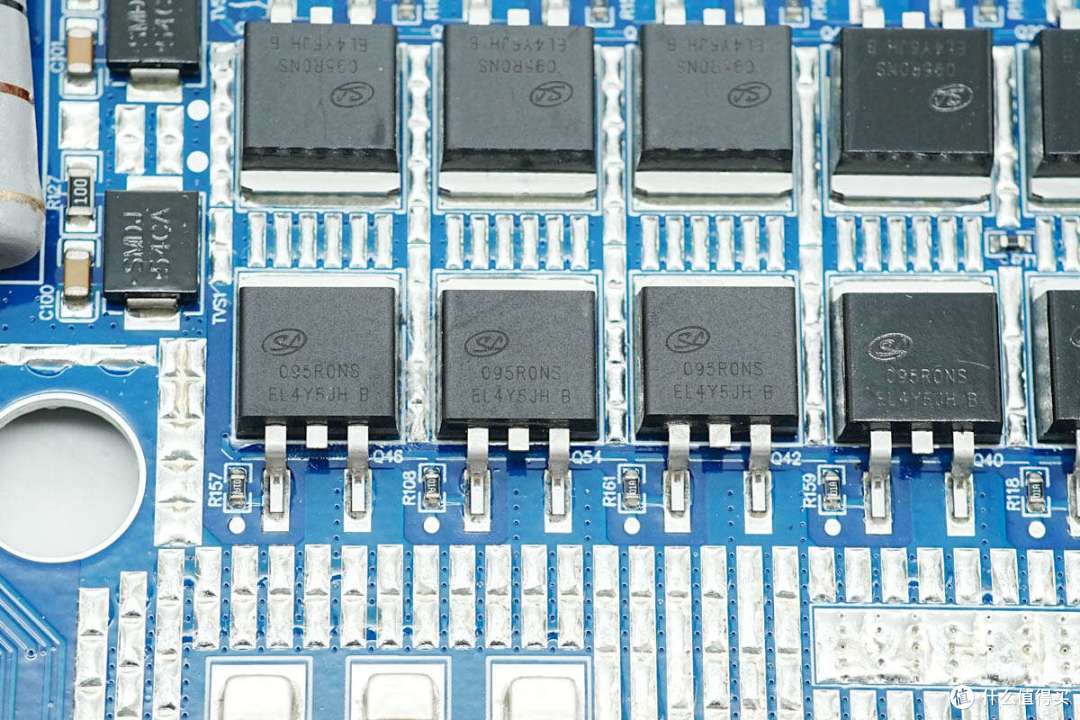

电池保护管使用8颗并联。

电池保护管来自士兰微电子，型号SVG095R0NS，NMOS，耐压90V，导阻4.4mΩ，采用TO-263-2L封装。

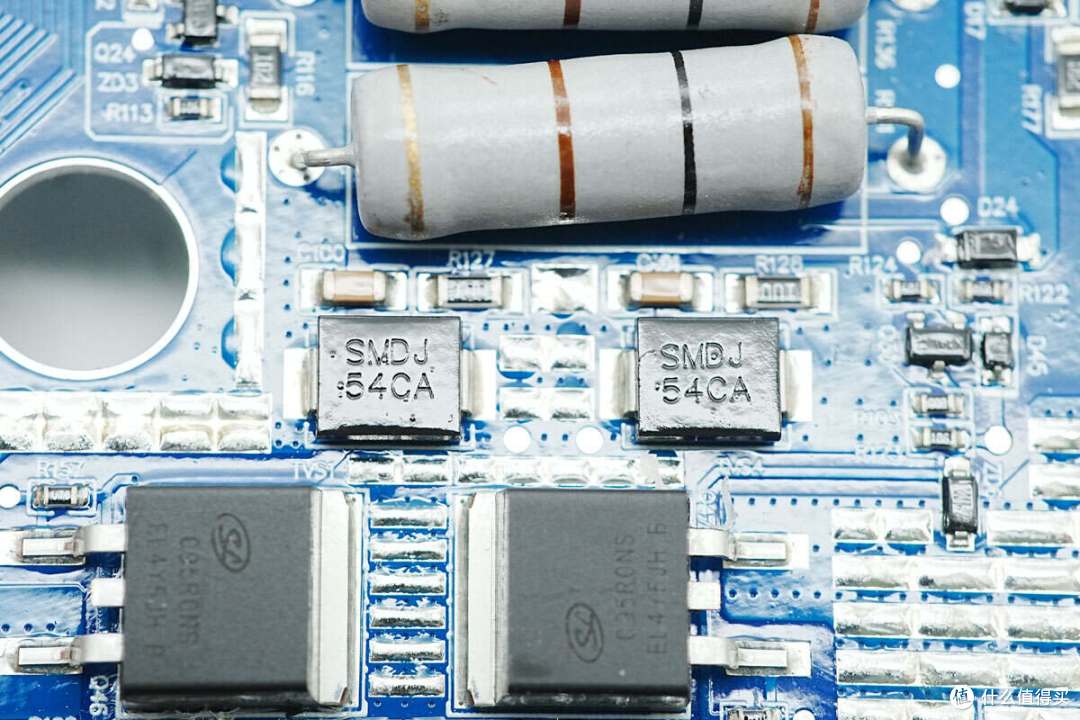

SMDJ54CA双向TVS二极管与电池保护管并联，吸收过压浪涌。

背面也设有两颗相同型号的TVS二极管。

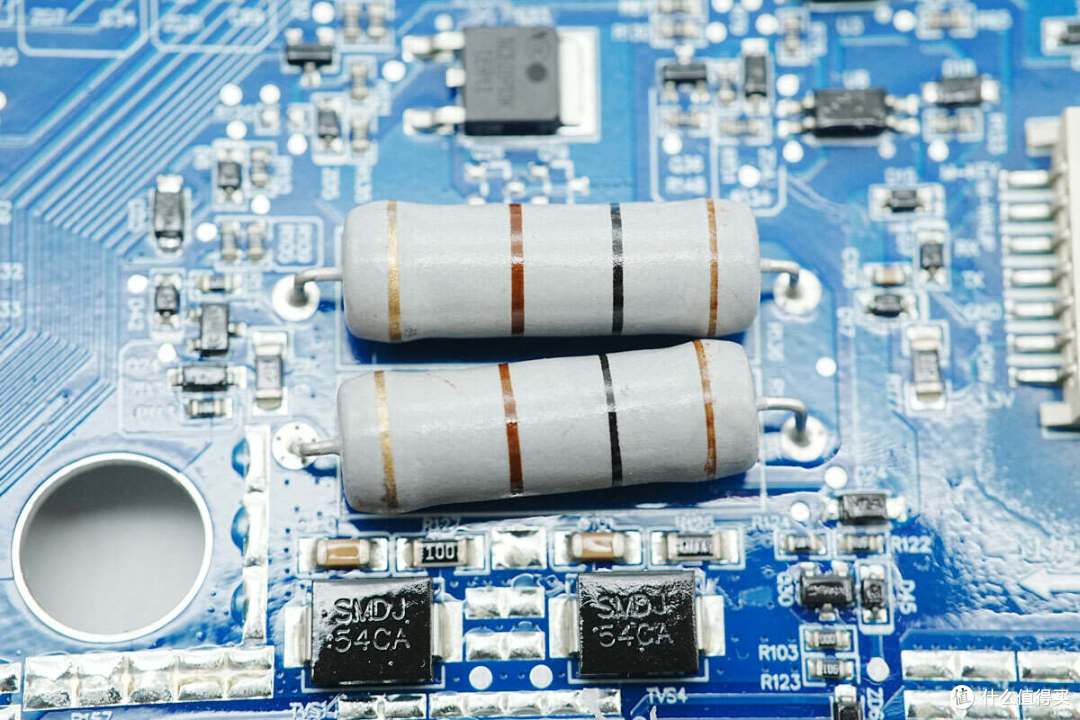

保护板预放电电阻使用两颗100Ω电阻并联。

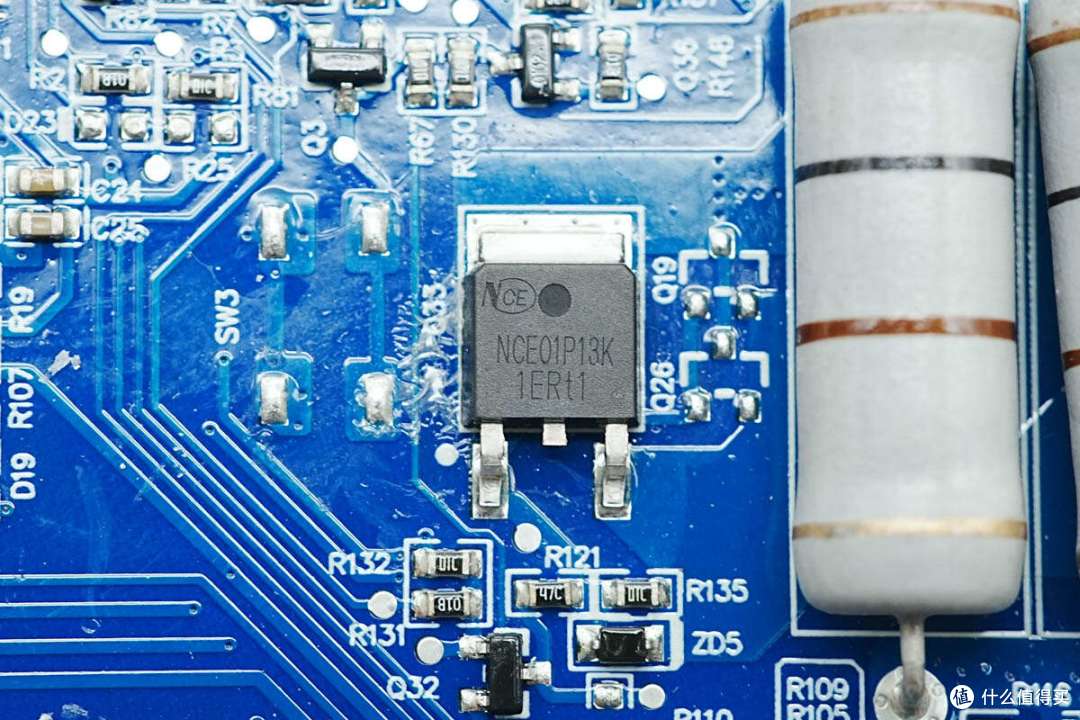

MOS管来自新洁能，型号NCE01P13K，PMOS，耐压-100V，导阻170mΩ，采用TO-252-2封装。

用于电池均衡的开关管和均衡电阻等元件特写。

正反面各设有7颗开关管和均衡电阻，对应14串电池应用。

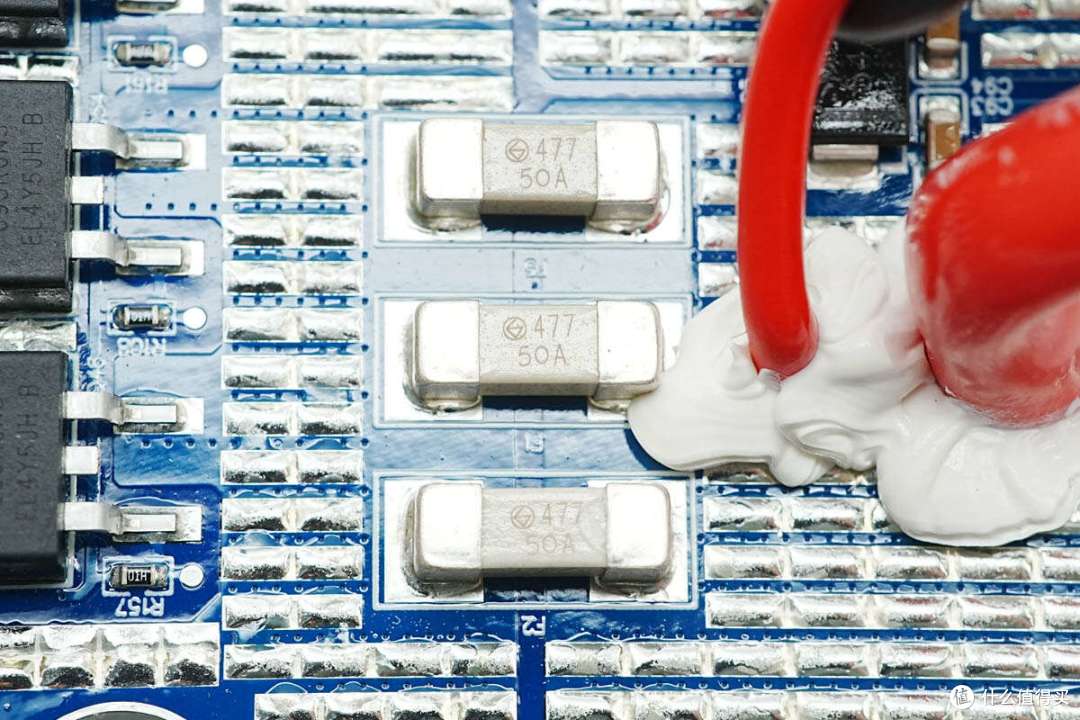

贴片保险丝来自贝特，出料号477，规格为50A，三颗并联。

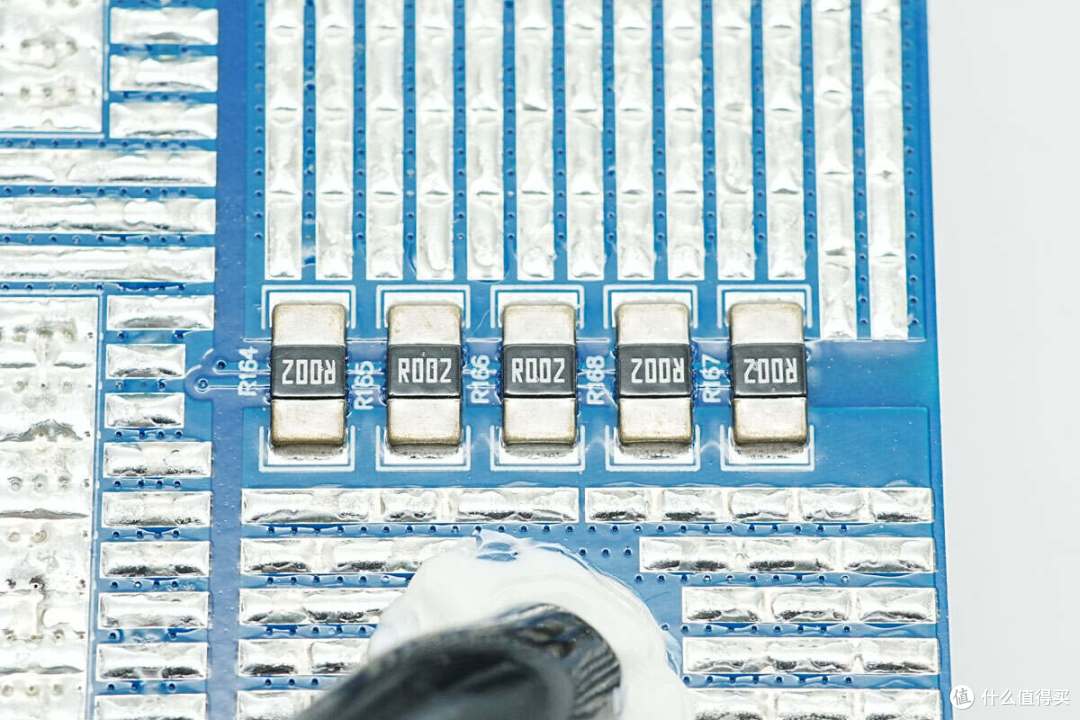

电流取样电阻为2mΩ，使用8颗并联。

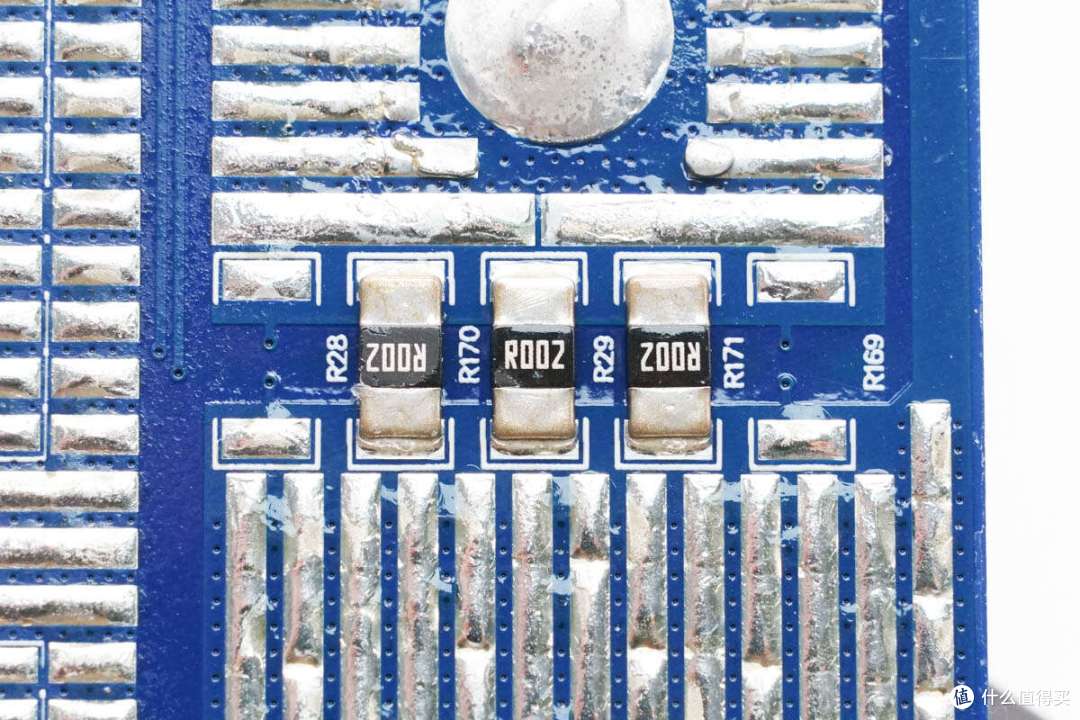

反面设有3颗取样电阻。

SMCJ54A TVS二极管用于过压浪涌保护。

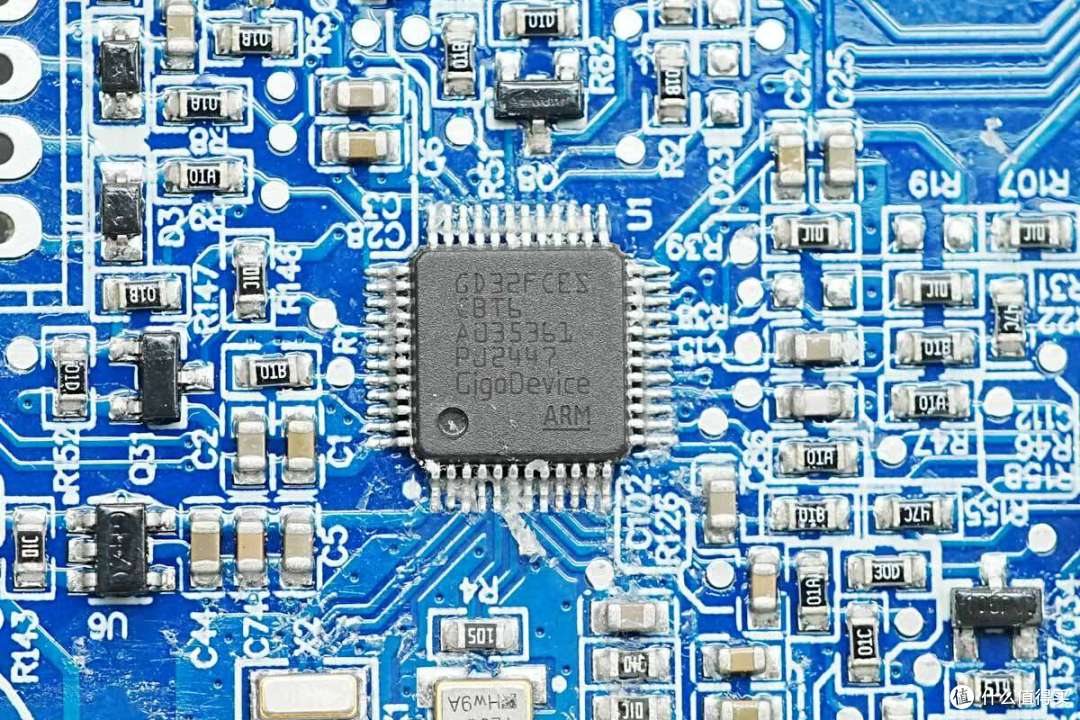

保护板MCU来自兆易创新，型号GD32FCESCBT6，用于保护芯片与双向逆变模块和显示面板通信控制，采用LQFP48封装。

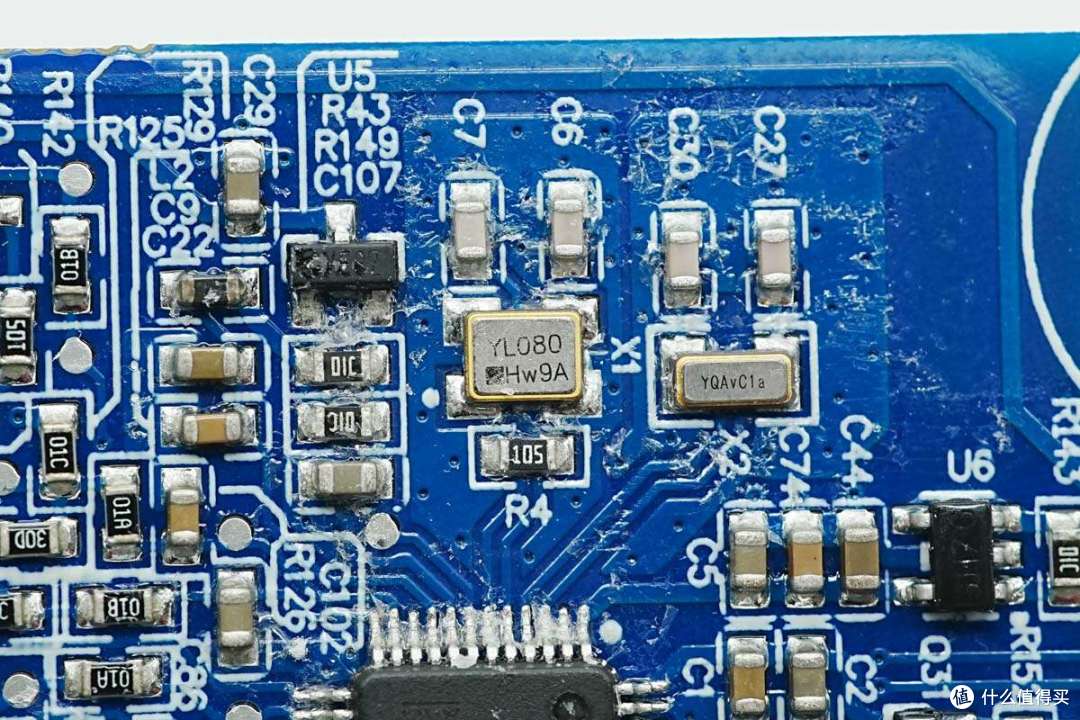

MCU外置8MHz时钟晶振特写。

MCU外置32.768KHz时钟晶振特写。

存储器来自兆易创新，型号GD25Q16E，容量为2MB，采用SOP8封装。

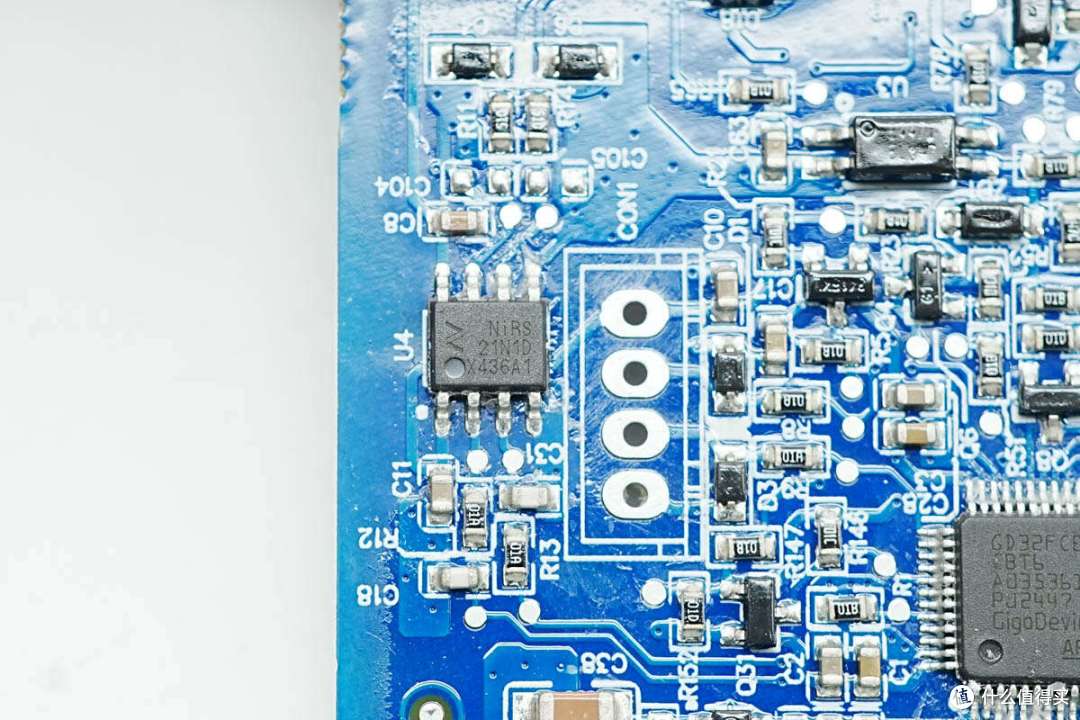

隔离器芯片来自纳芯微，型号NIRS21N1-DSPR，为双通道双向高可靠性数字隔离器，用于电池组通信隔离，采用SOP8封装。

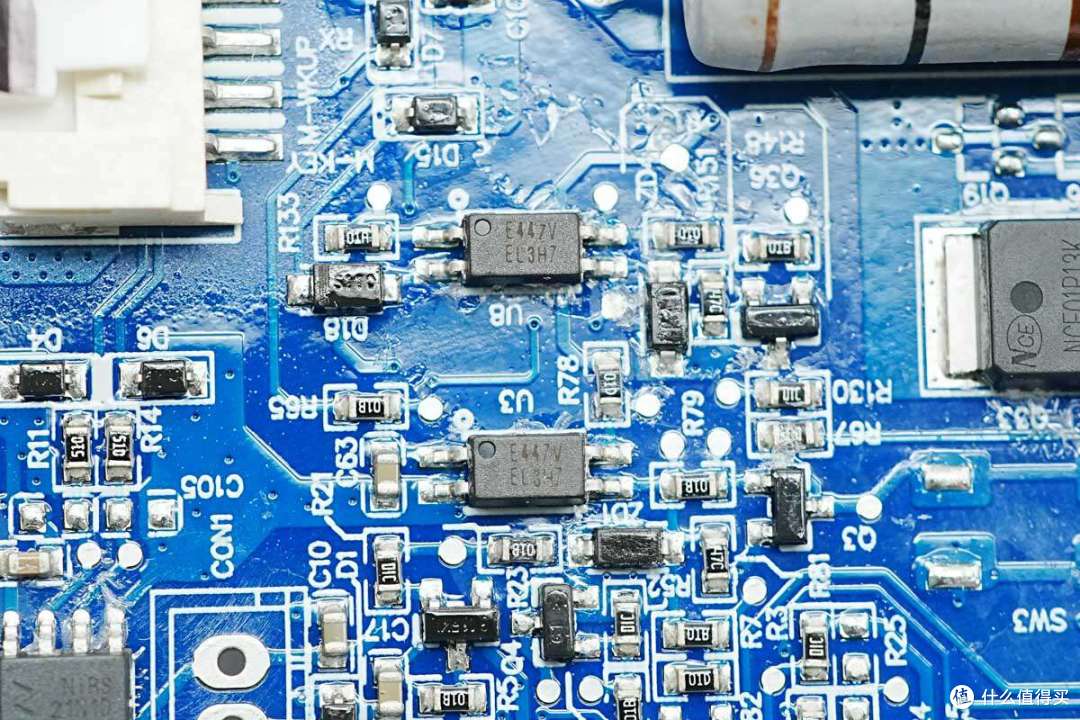

两颗亿光EL3H7光耦用于功能控制。

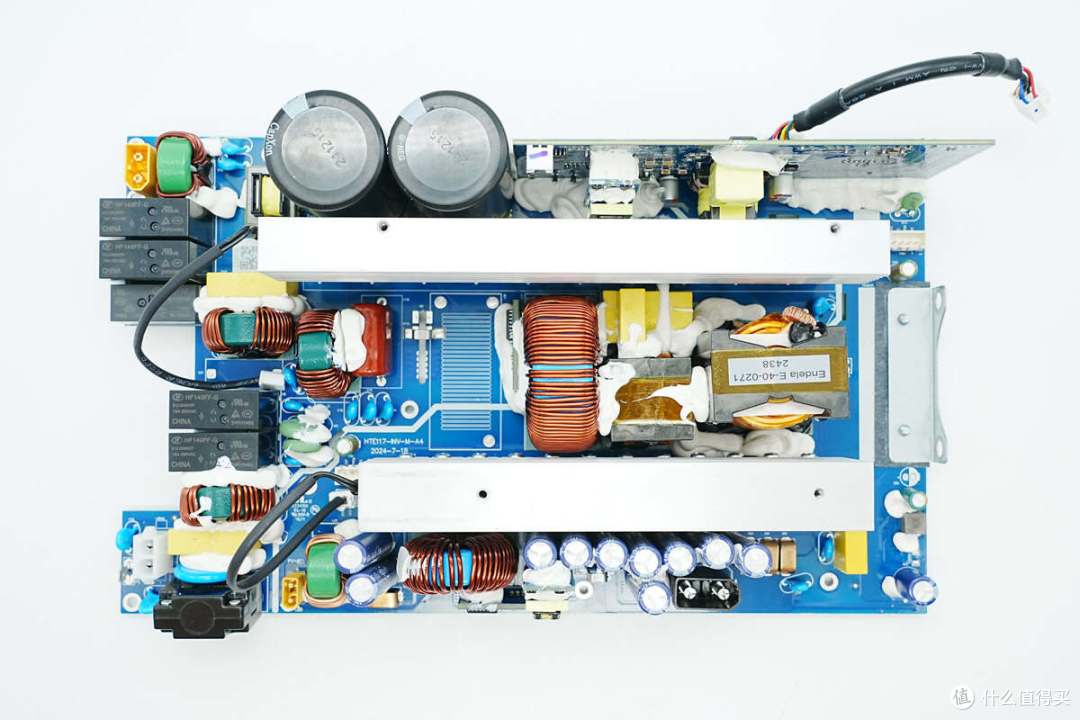

双向逆变模块一览，左上角为交流输出端，设有共模电感和继电器，左下角插座为交流输入端，设有热保护器，压敏电阻，安规X2电容和共模电感。左侧上方设有两颗高压滤波电容，右侧为控制小板。下方散热片为高压开关管散热。

中间位置为PFC电感，右侧设有谐振电容，谐振电感和变压器。下方散热片为MPPT开关管和低压开关管散热，底部设有升降压电感，滤波电容和连接器。

双向逆变模块背面对应图腾柱PFC开关管，全桥LLC开关管，同步整流管和MPPT开关管设有8颗驱动器，并设有降压电路。

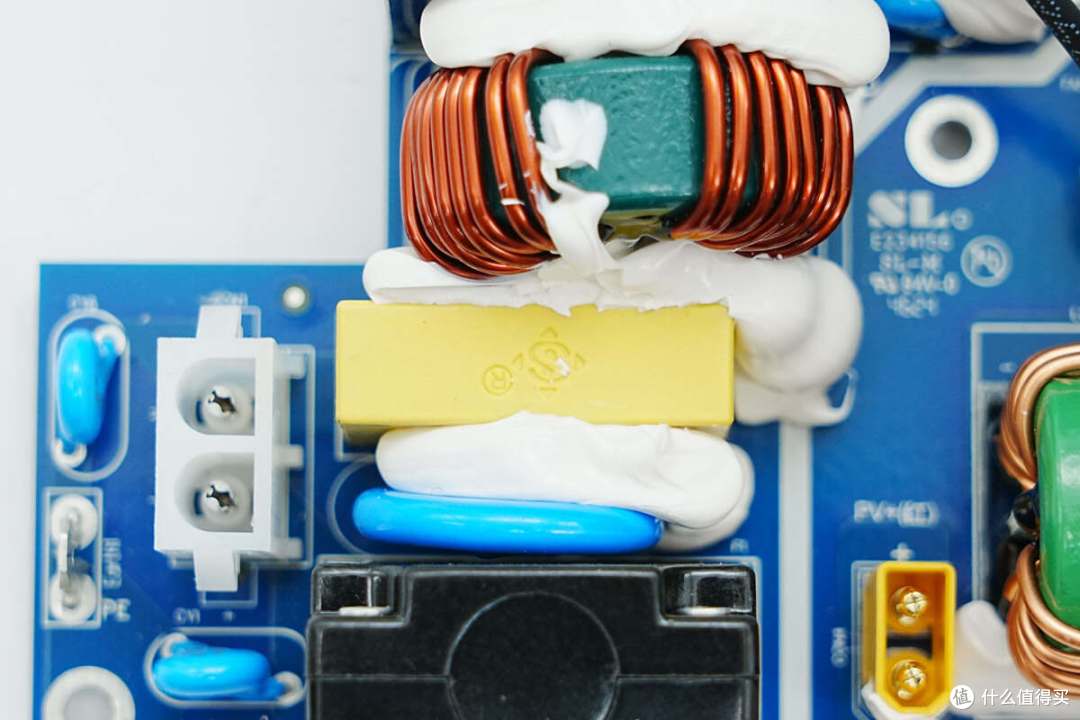

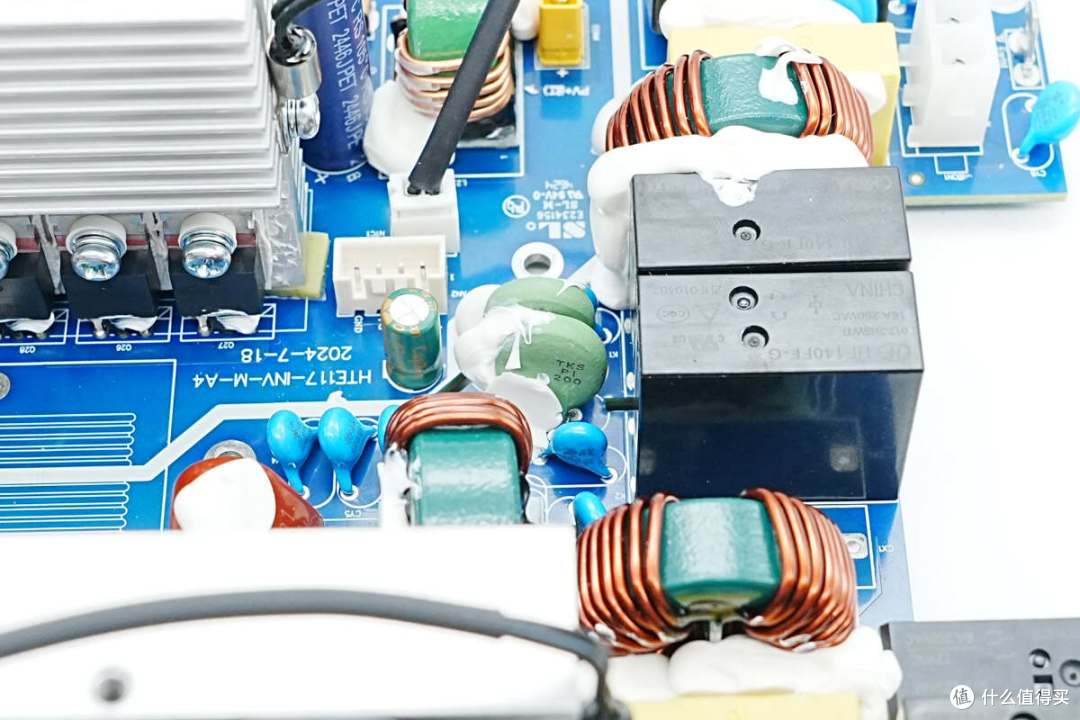

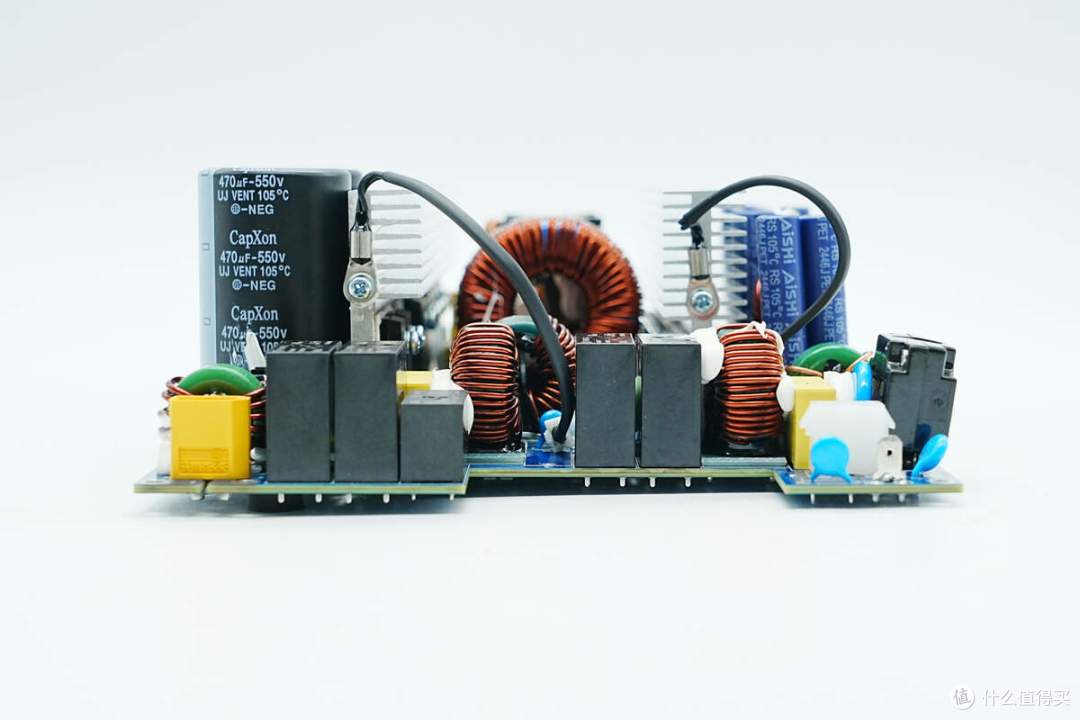

模块一侧为交流输入输出端，设有对应的连接器和继电器，共模电感底部设有电木板绝缘。

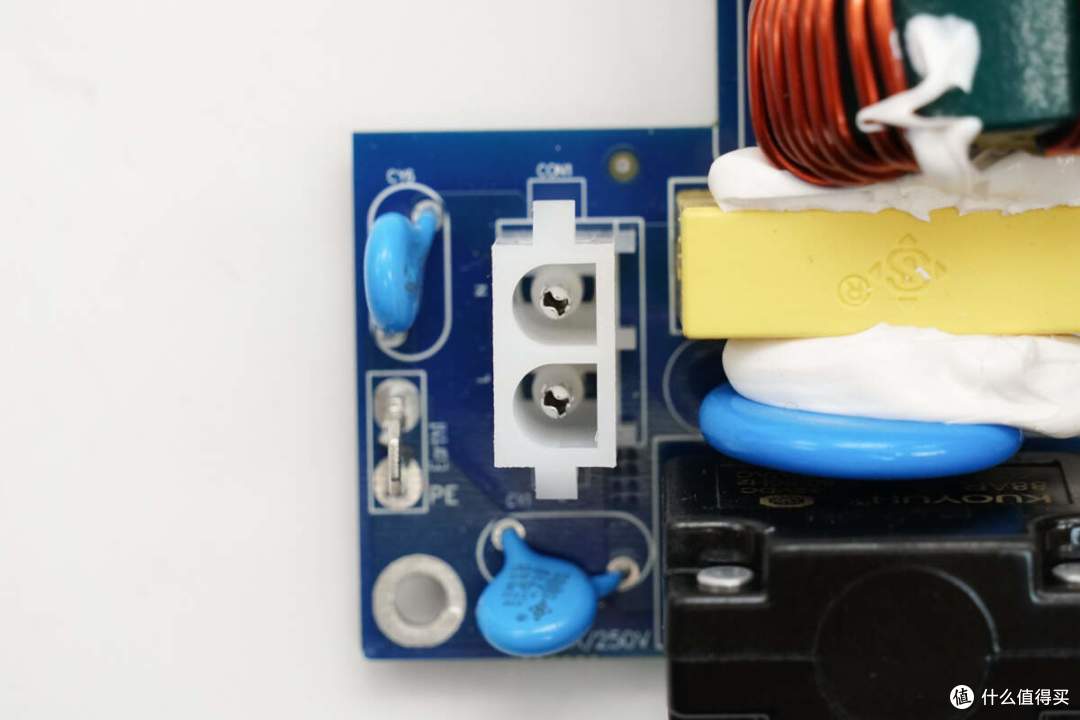

交流输入端连接器特写。

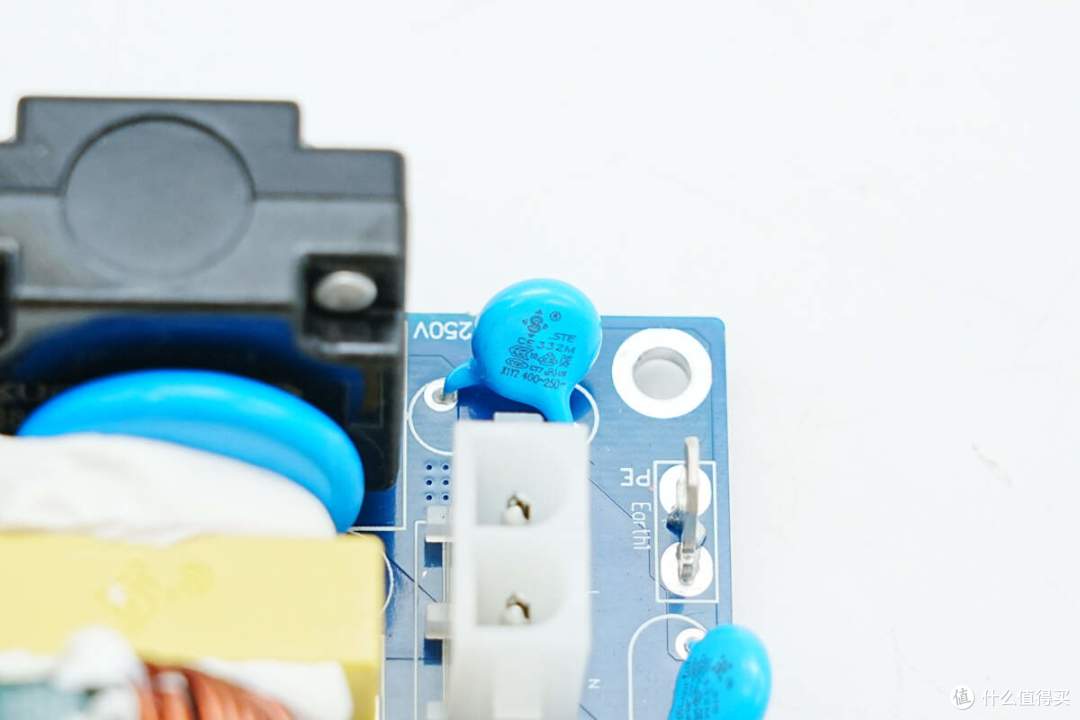

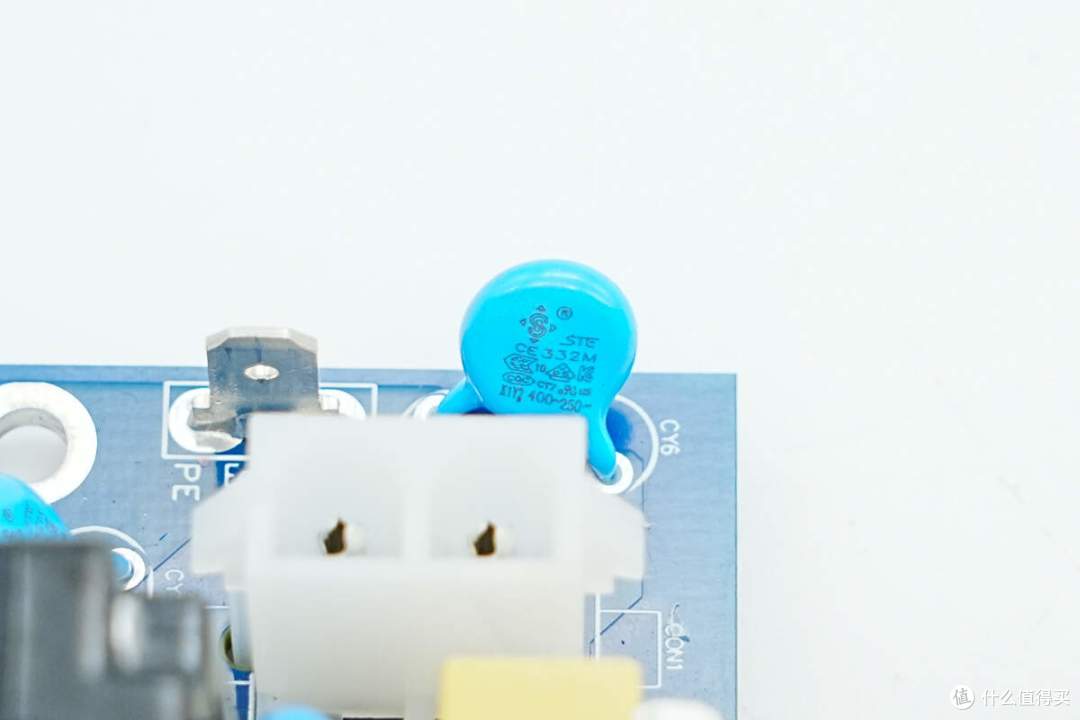

蓝色Y电容来自松田电子，规格为3300pF。

另一颗Y电容规格相同。

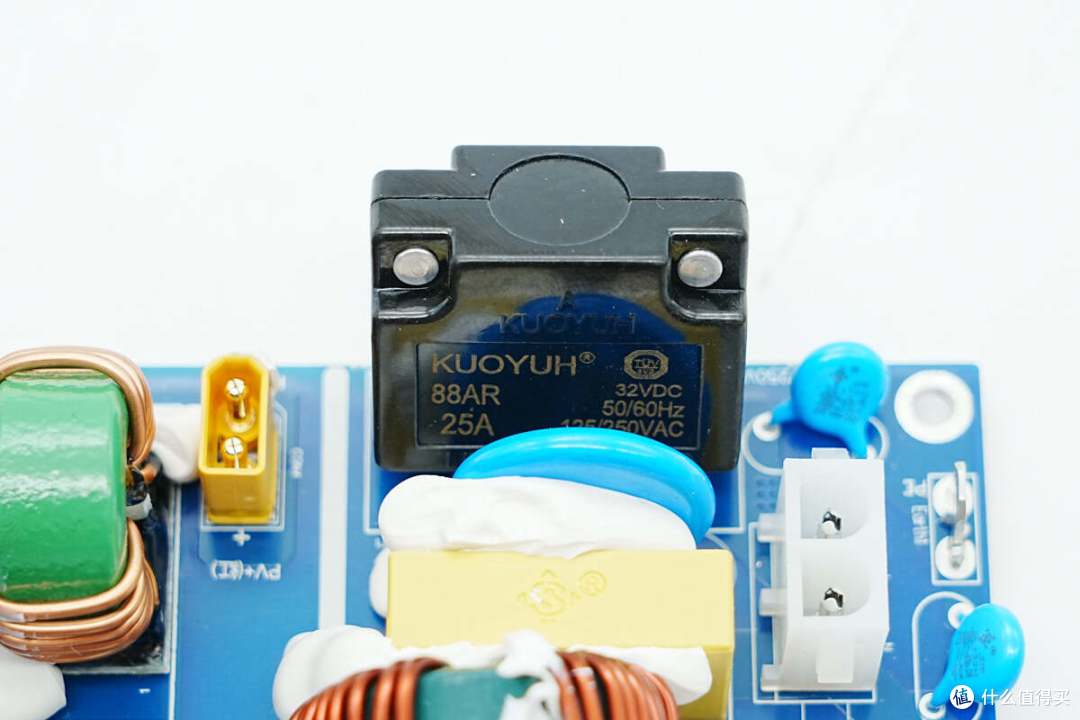

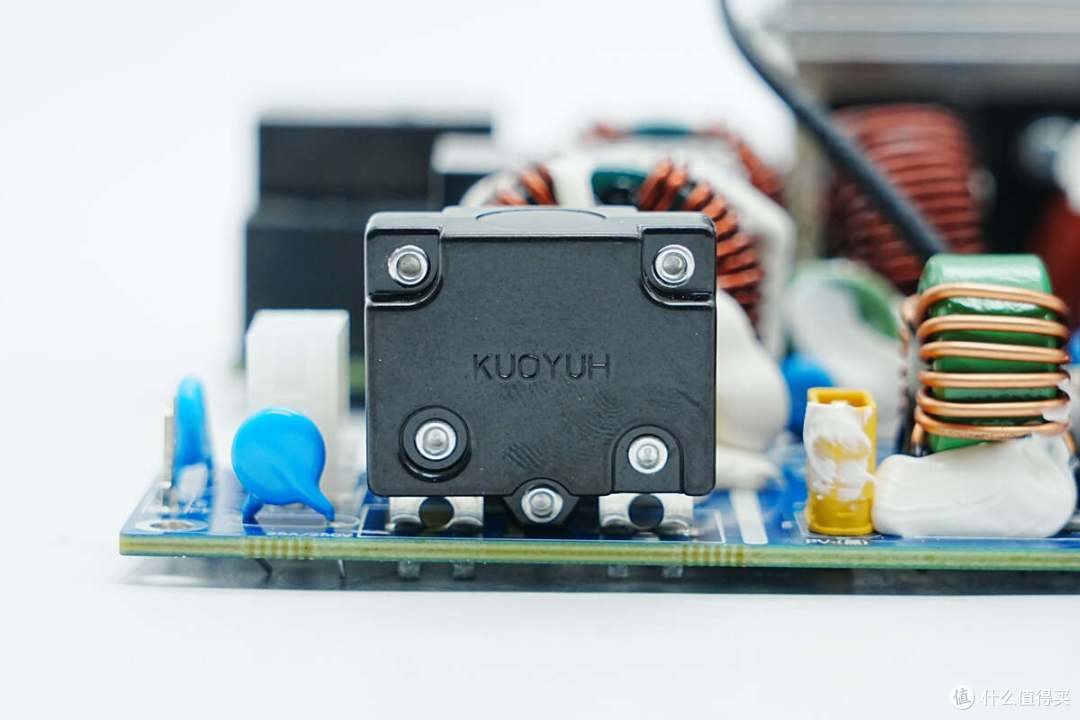

自动复位断路器来自国昱电子，通过焊接连接。

自动复位断路器为88AR系列，规格为25A，用于输入过流保护。

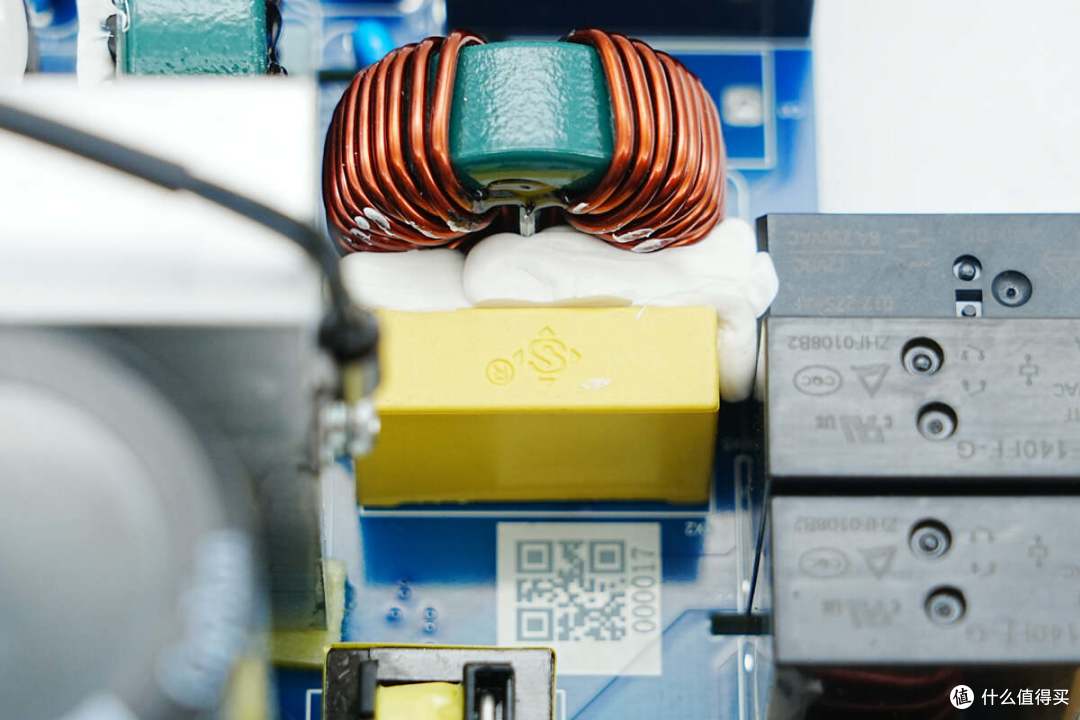

安规X2电容来自松田电子。

共模电感采用磁环绕制。

用于输入切换的继电器来自宏发，型号HF140FF-G，是一颗小型中功率继电器，线圈电压为12V，内置两组转换触点，触点容量为16A 250Vac。

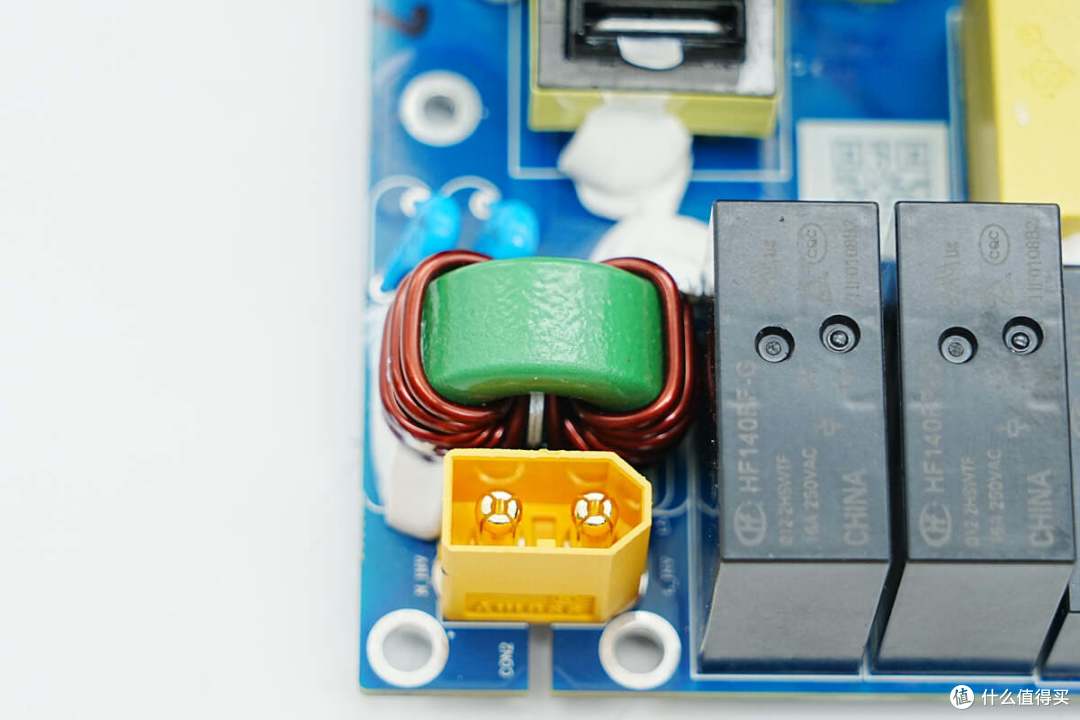

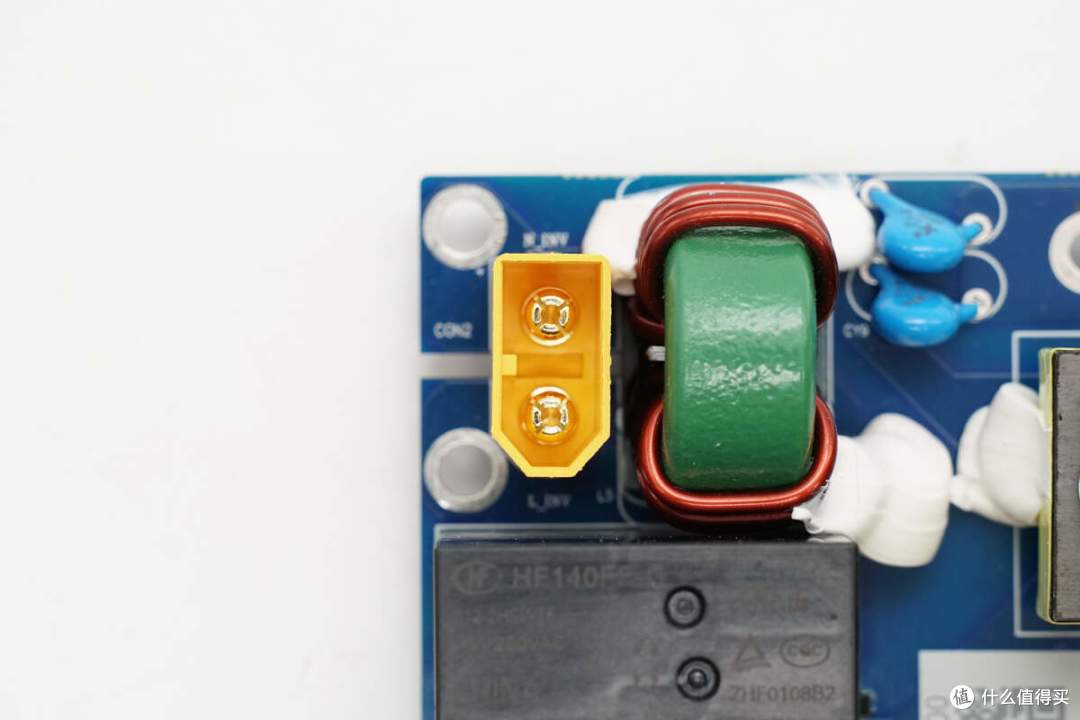

交流输出端采用XT60连接器。

输入端共模电感特写。

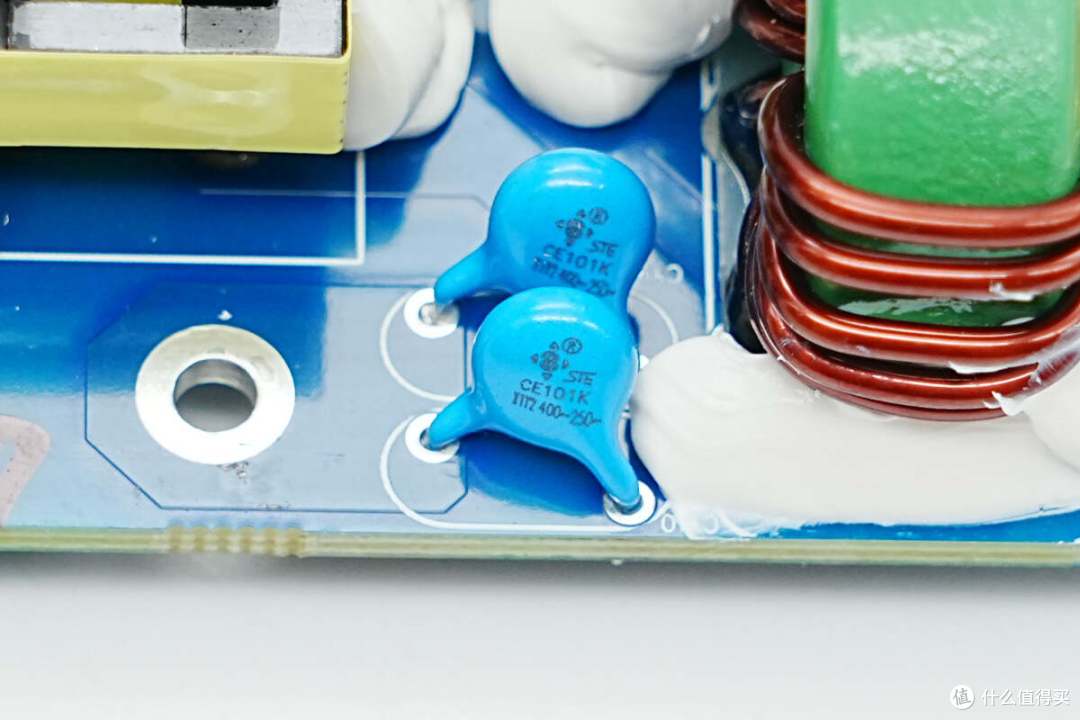

两颗蓝色Y电容来自松田电子，规格为100pF。

电流互感器用于检测输出电流。

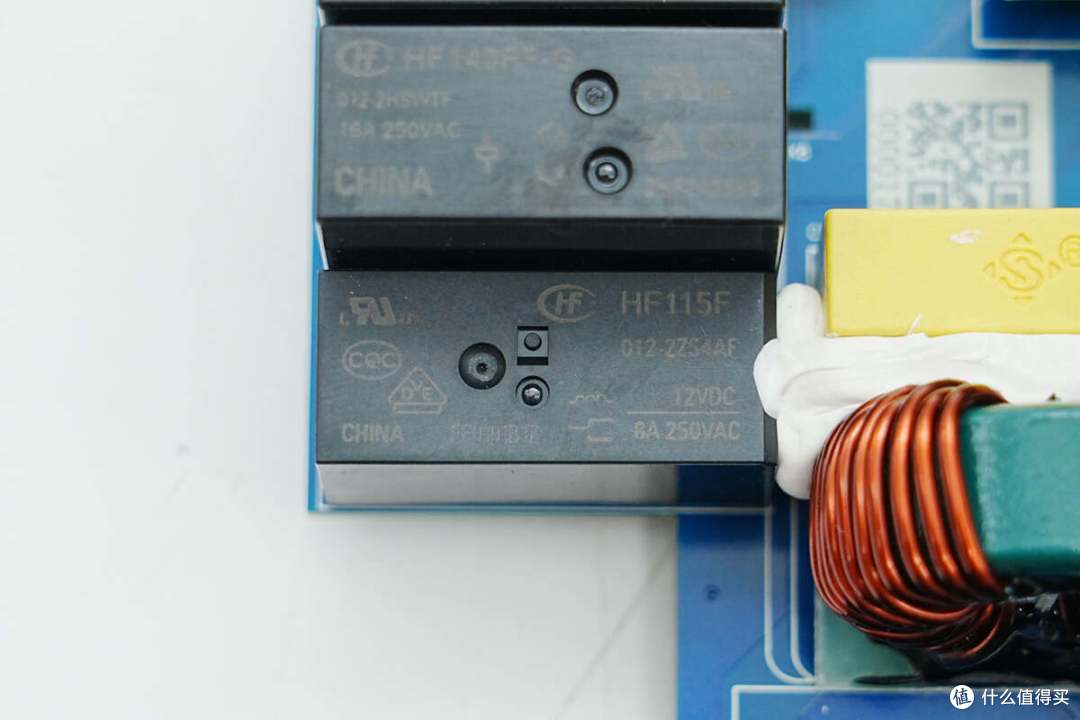

用于输出切换的两颗继电器型号HF140FF-G，与输入切换继电器型号相同。

另一颗继电器来自宏发，型号HF115F，为小型大功率直流继电器，内置两组转换触点，触点容量为8A 250Vac，线圈电压为12V。

两颗热敏电阻来自兴勤，丝印PI 200，用于过载保护。

安规X2电容来自松田电子。

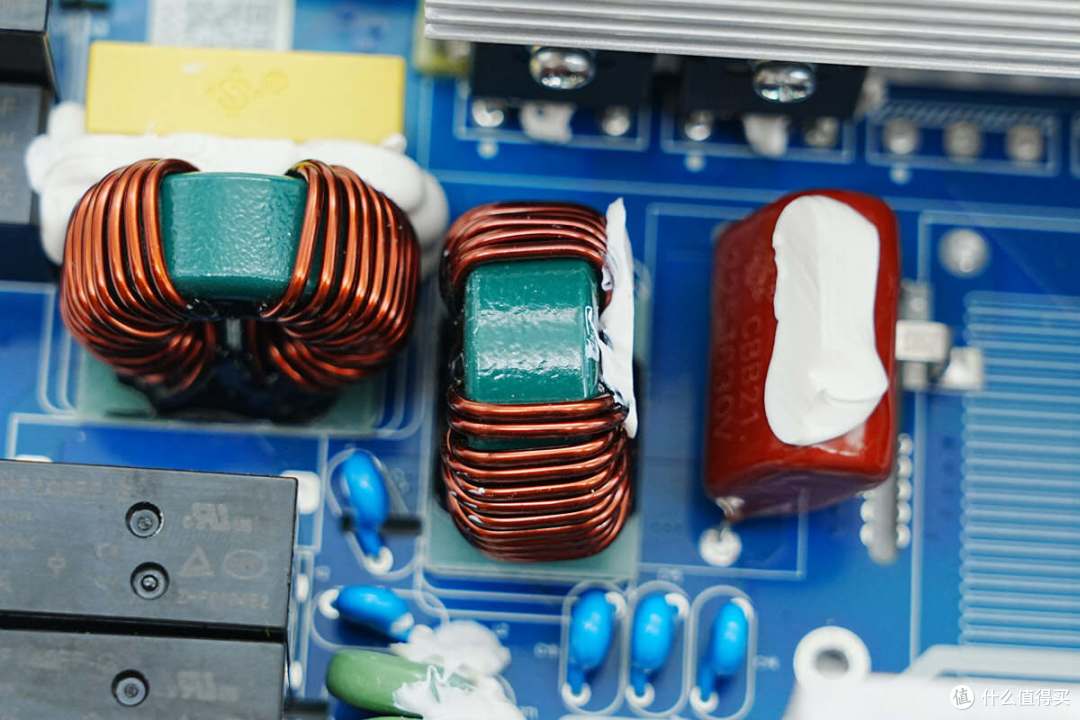

共模电感采用磁环绕制，底部设有电木板绝缘。

另一颗共模电感特写。

薄膜滤波电容来自松田电子，规格为2.2μF630V。

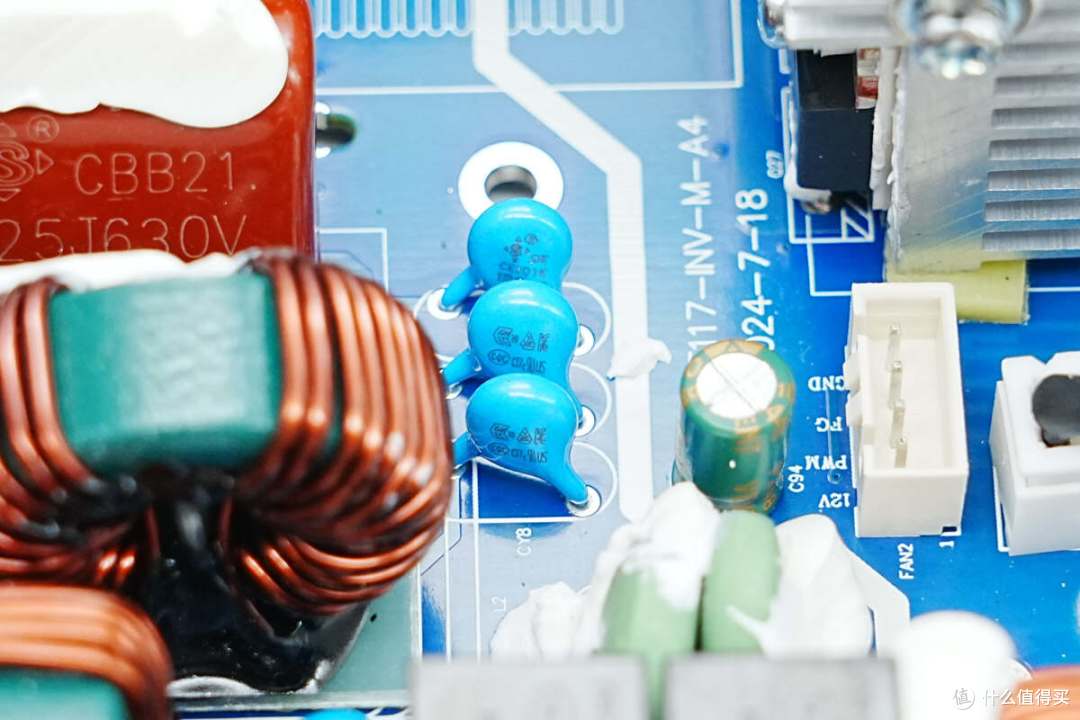

蓝色Y电容来自松田电子。

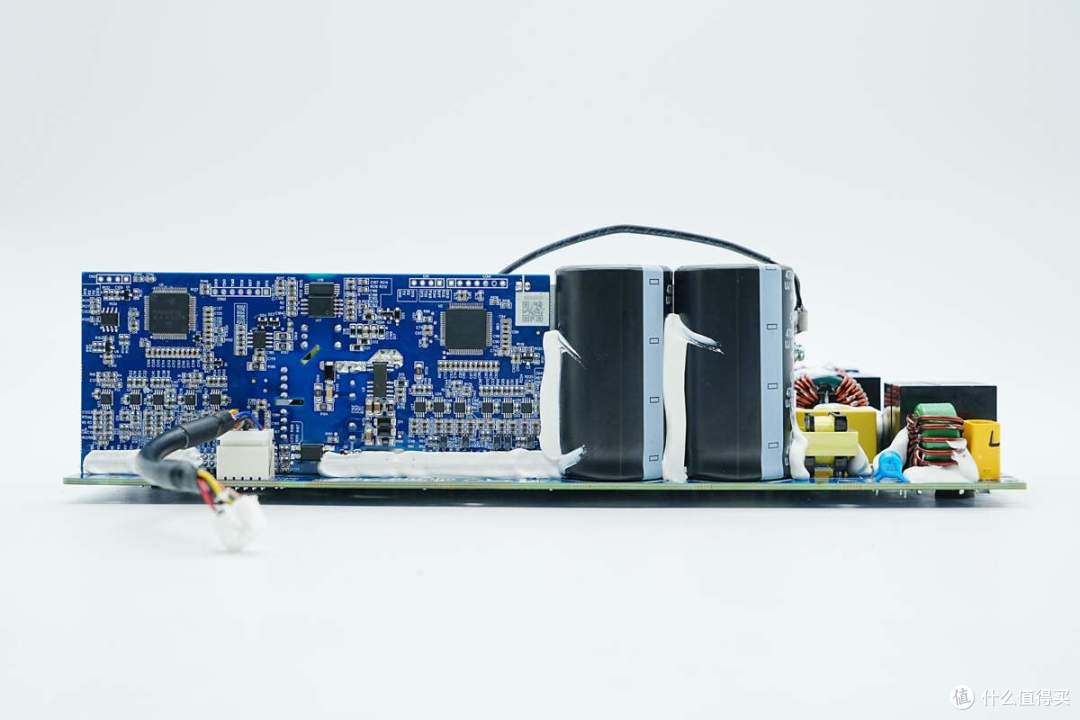

双向逆变模块侧面设有控制板和高压滤波电容，通过打胶加固。

另一侧设有散热片和变压器。

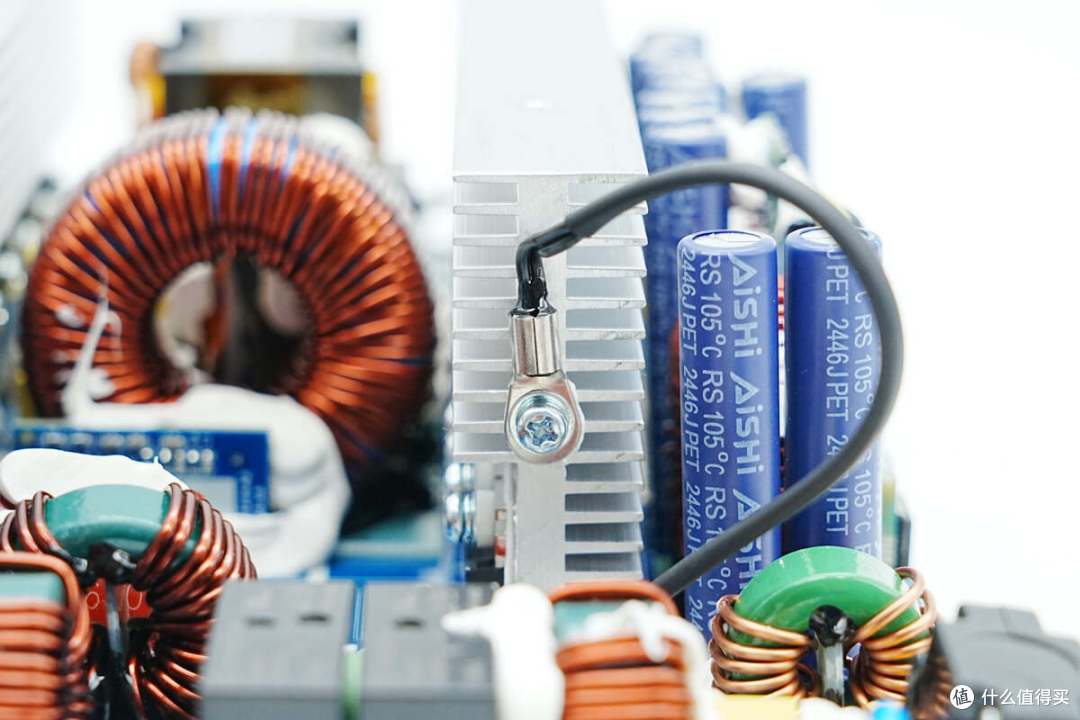

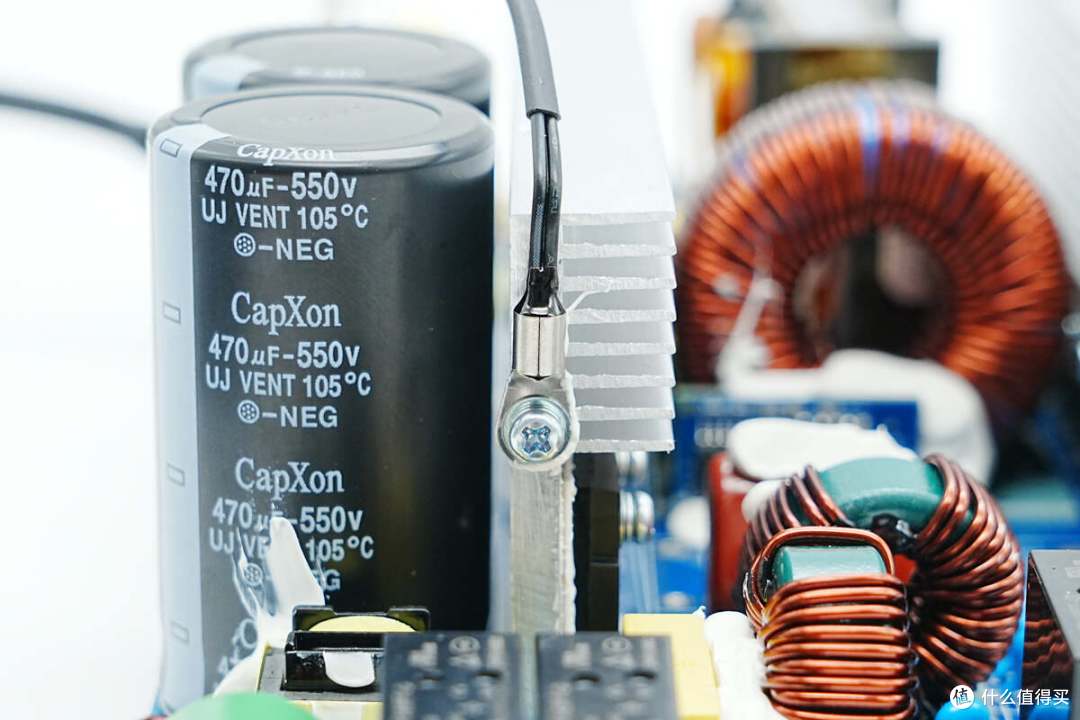

散热片固定热敏电阻检测温升。

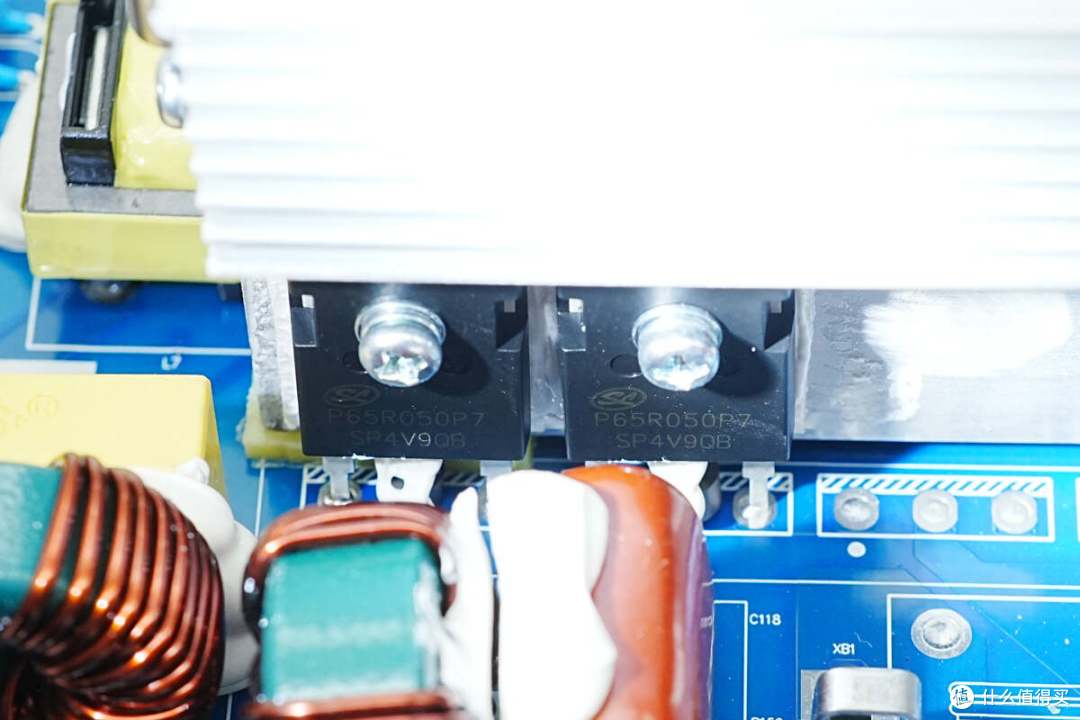

图腾柱PFC慢管来自士兰微电子，丝印P65R050P7，型号SVSP65R050P7HD4，NMOS，耐压650V，导阻50mΩ，采用TO-247-3L封装。

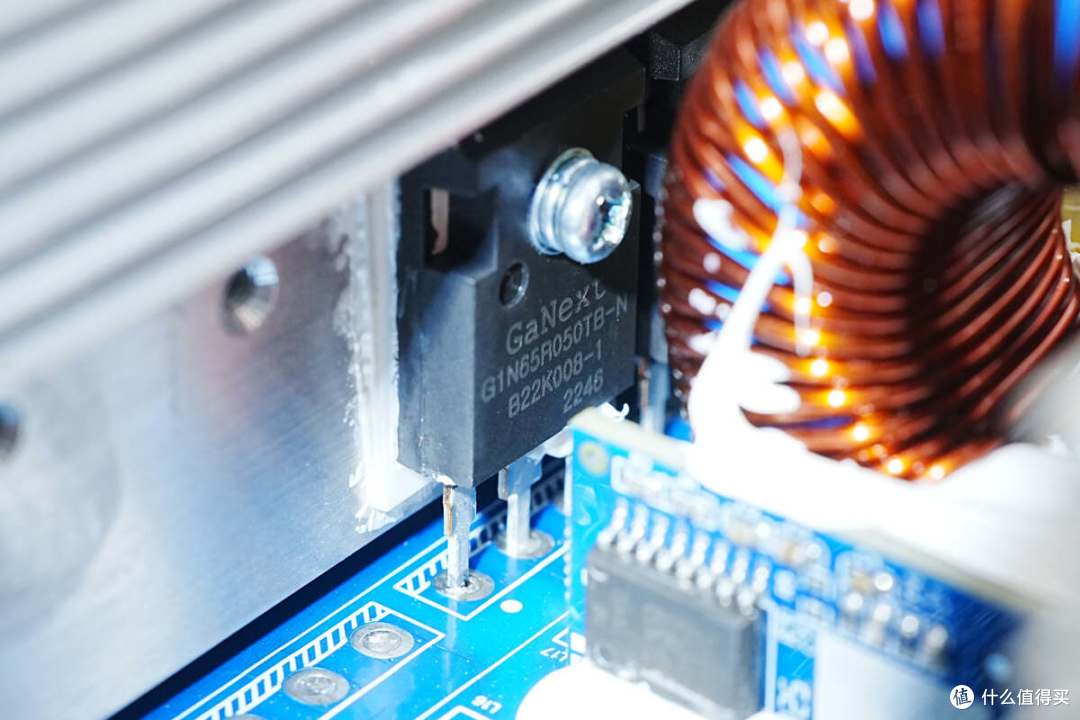

图腾柱PFC快管来自镓未来，型号G1N65R050TB-N，是一颗耐压650V，峰值耐压800V的氮化镓开关管，其导阻仅为50mΩ，整体性能处于行业领先水平。并具有坚固的栅极，可以简化栅极驱动设计，提供最佳的性能和杰出的可靠性。

镓未来G1N65R050TB-N适用于硬开关桥式电路，比如连续电流模式图腾柱无桥PFC或逆变器、（双向）带同步整流HVDC Buck降压电路或Boost升压电路，还适用于高频高效率移相全桥、LLC或其他软开关拓扑，采用TO-247-3L封装。

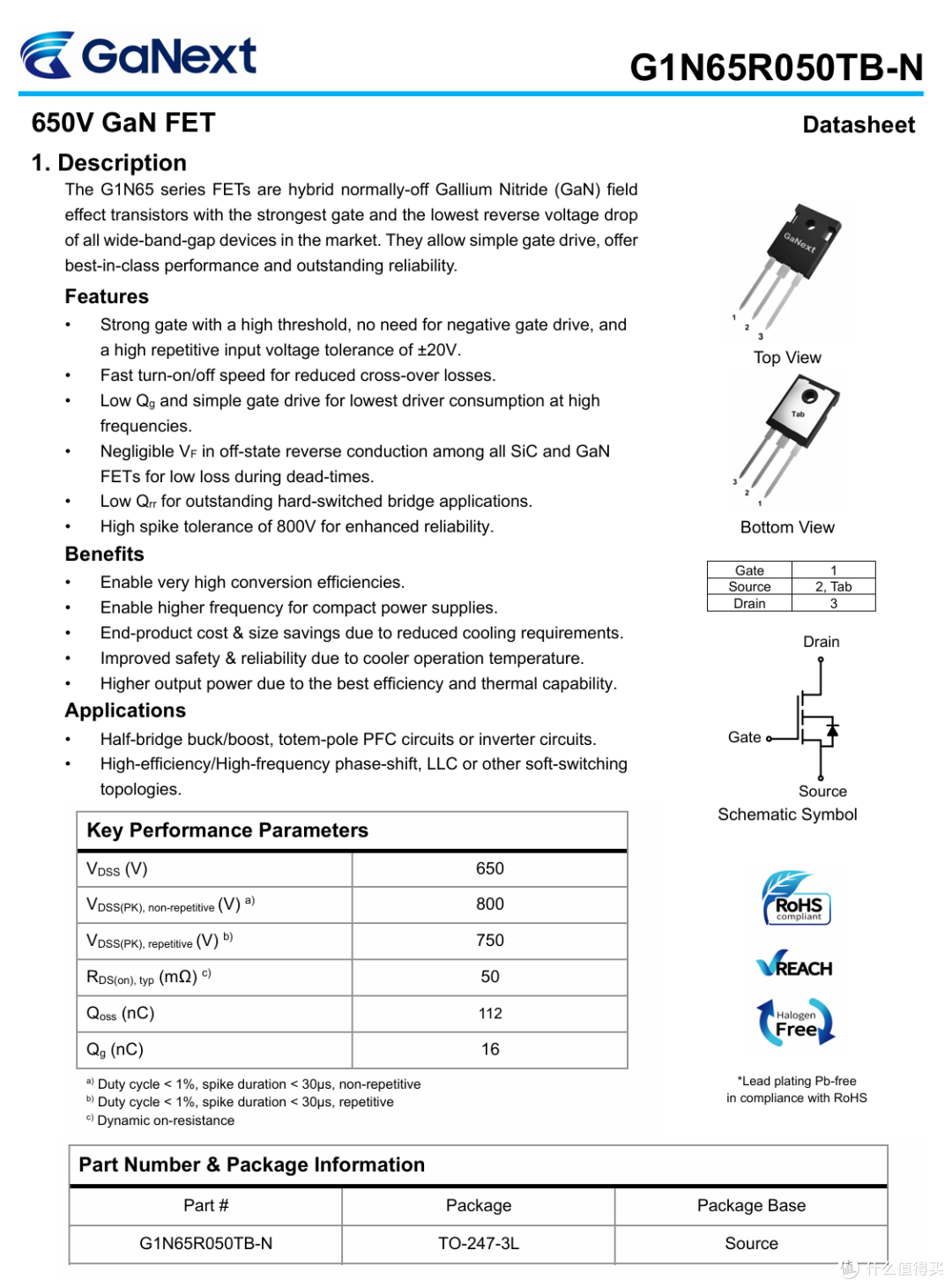

镓未来 G1N65R050TB-N 资料信息。

PFC升压电感采用磁环绕制，底部设有电木板绝缘。

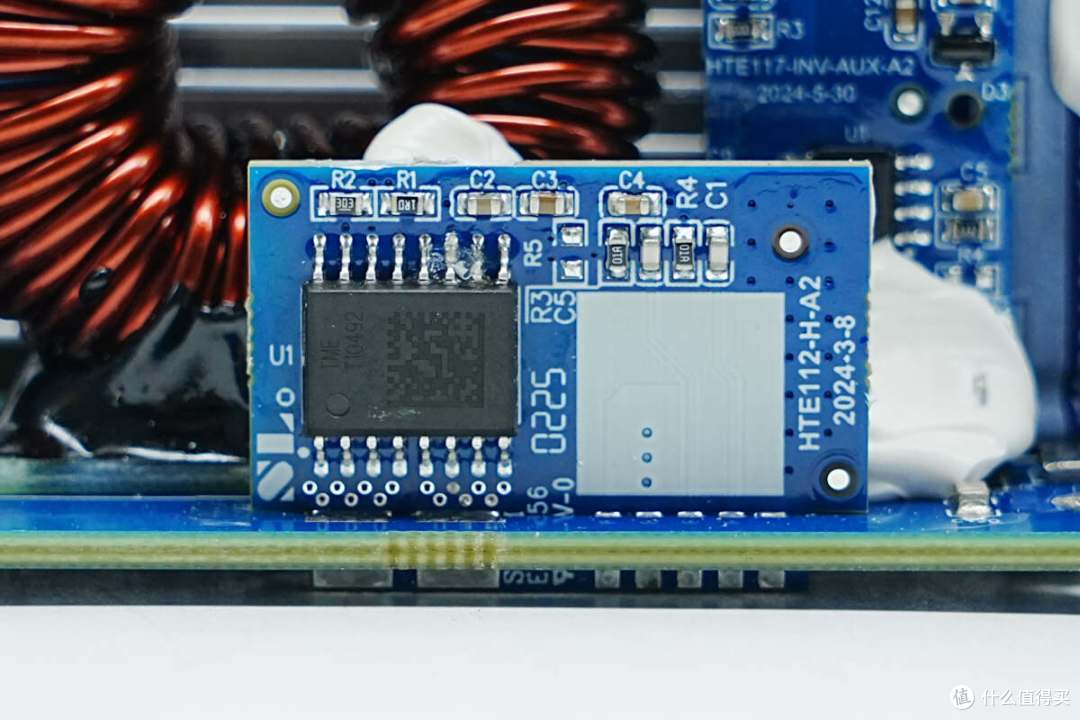

霍尔电流传感器焊接在垂直小板上，小板打胶加固。霍尔电流传感器来自希磁科技，型号STK-616T-50MFB3，量程为±50A，供电电压为3.3V，采用SOIC16封装。

取样电阻用于电流检测。

两颗高压滤波电容来自丰宾，为UJ系列高可靠系列，规格为470μF500V，两颗并联。

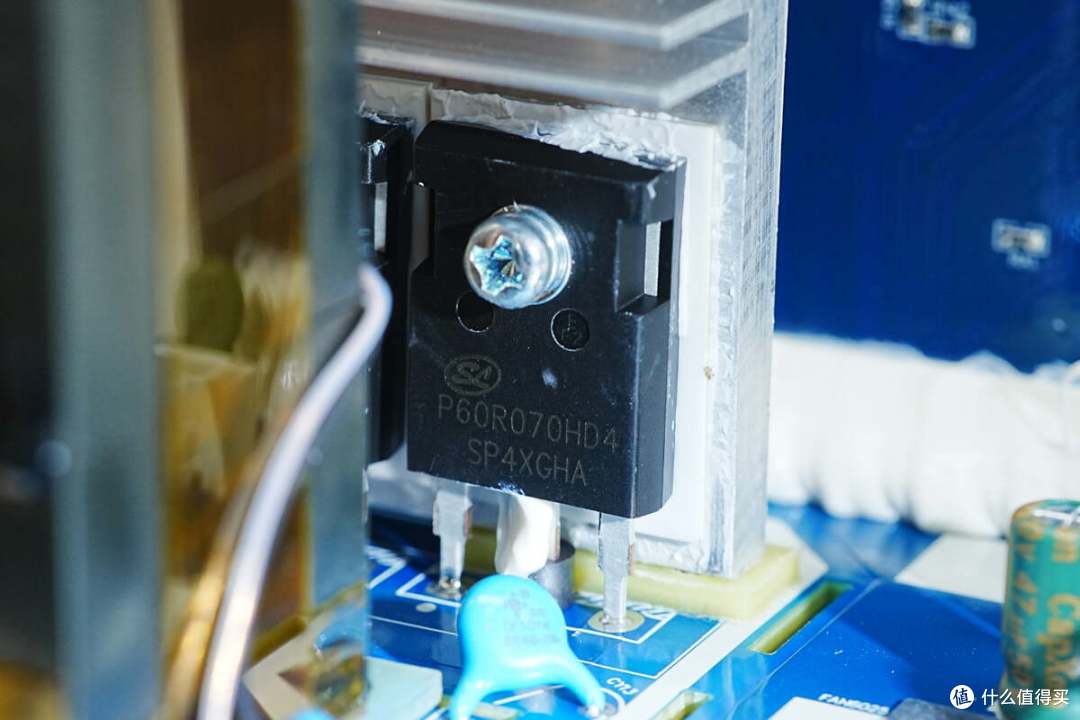

全桥LLC开关管来自士兰微电子，丝印P60R070HD4，型号SVSP60R070P7HD4，NMOS，耐压600V，导阻70mΩ，采用TO-247-3L封装。

谐振电感磁芯打胶加固。

谐振电容来自松田电子，使用4颗并联。

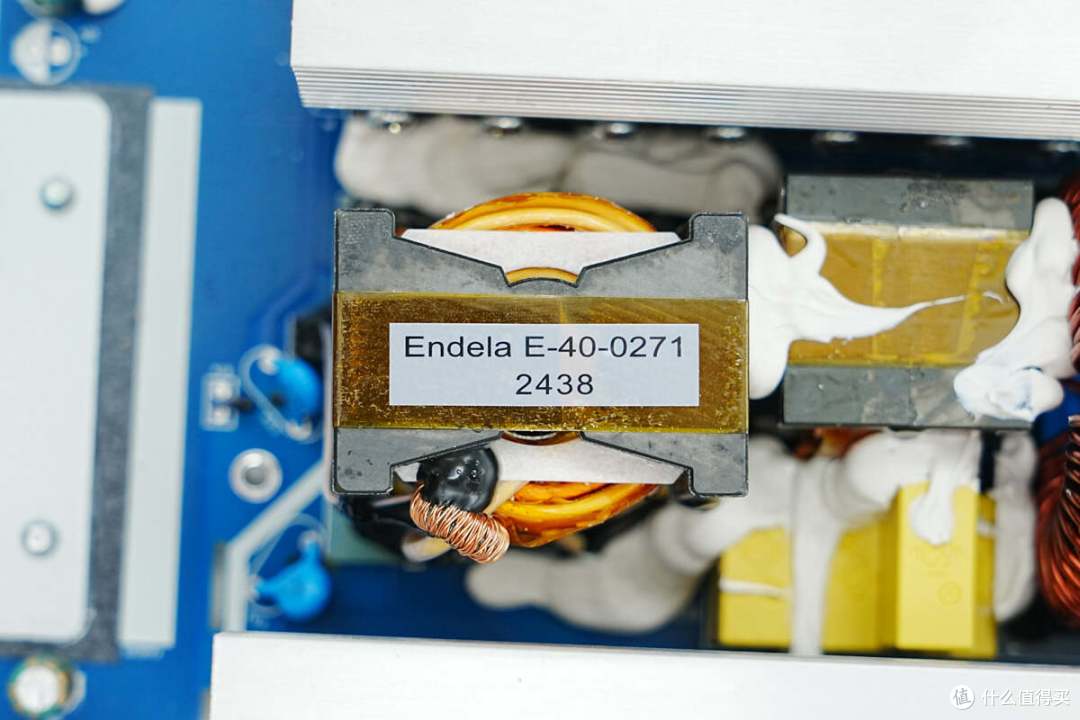

LLC变压器特写，初级线圈设有电流互感器，并打胶固定。

变压器旁设有热敏电阻检测温度。

低压开关管散热片也设有热敏电阻检测温度。

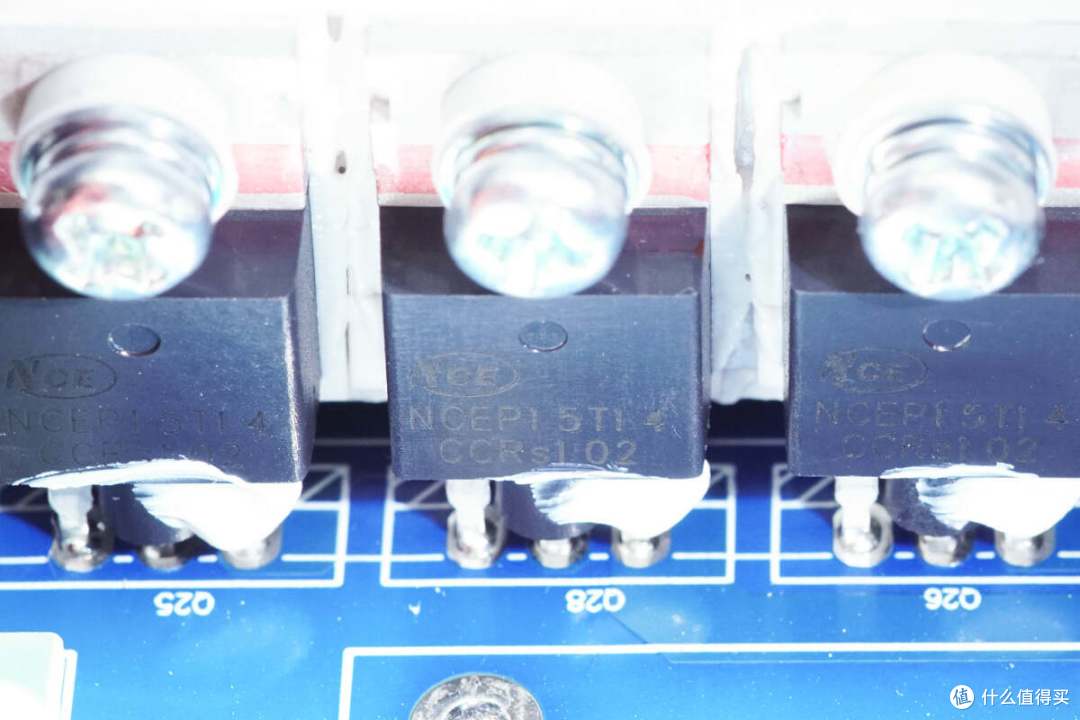

低压开关管来自新洁能，型号NCEP15T14，NMOS，耐压150V，导阻5.6mΩ，采用TO-220-3L封装，8颗用于同步整流，4颗用于MPPT同步升降压。

逆变模块低压侧设有滤波电容，磁环电感等元件。

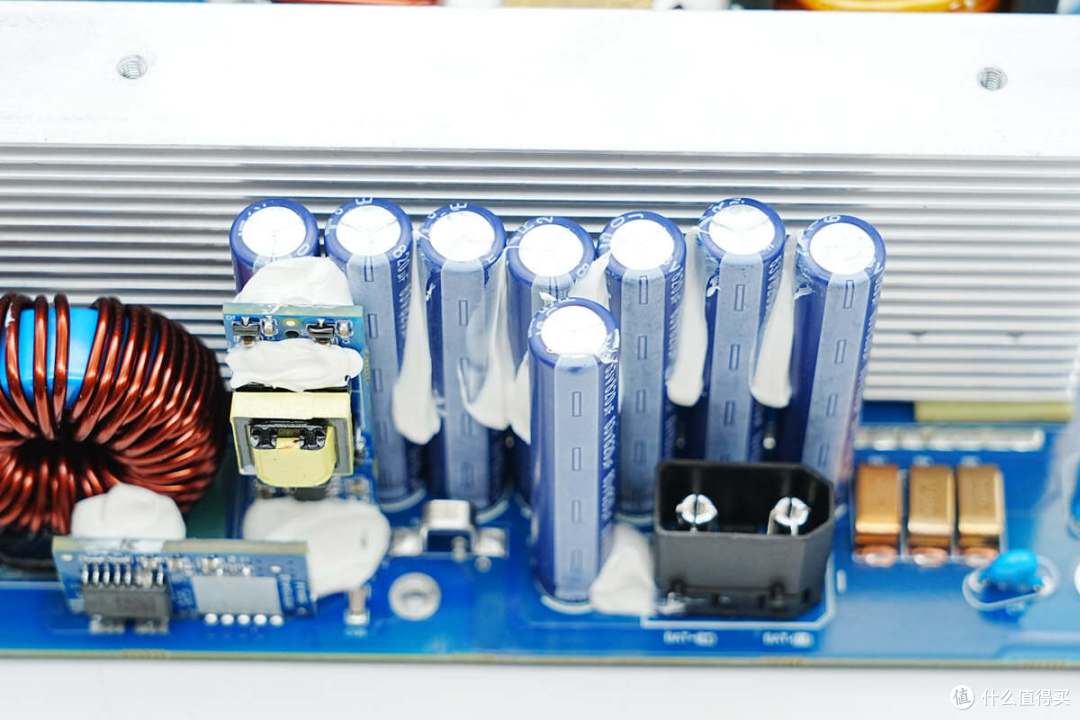

输出端滤波电容共计8颗并联。

滤波电容来自艾华，规格为63V 820μF，电容之间打胶加固。

3颗1mΩ取样电阻并联，用于检测电池端电流。

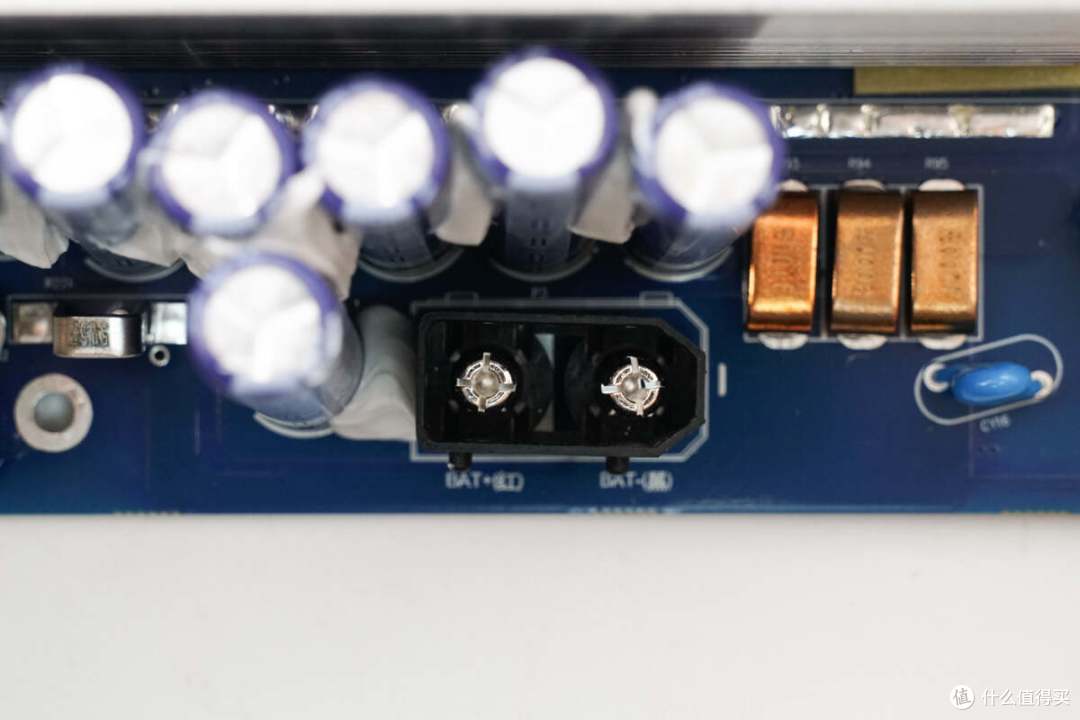

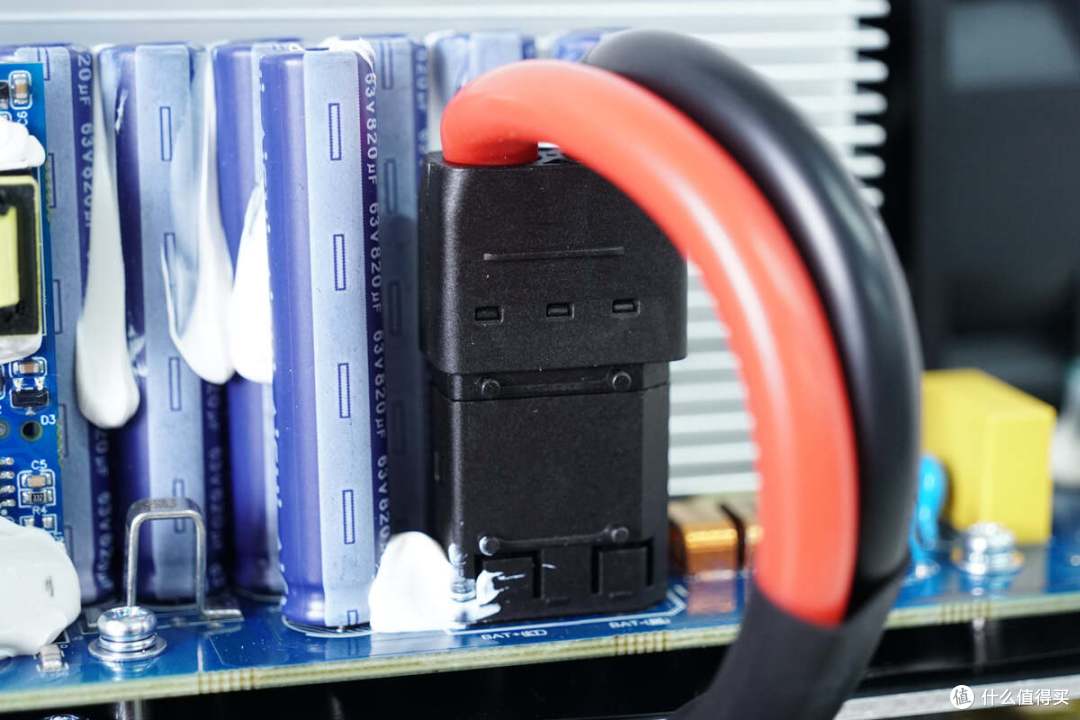

用于连接电池组的连接器特写。

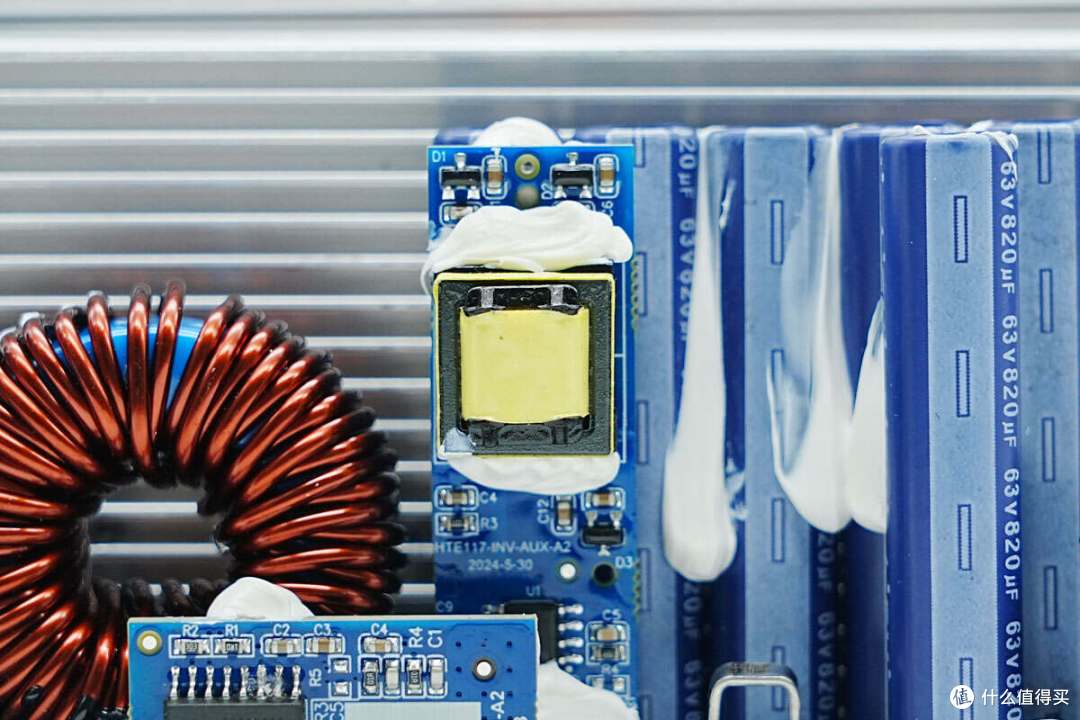

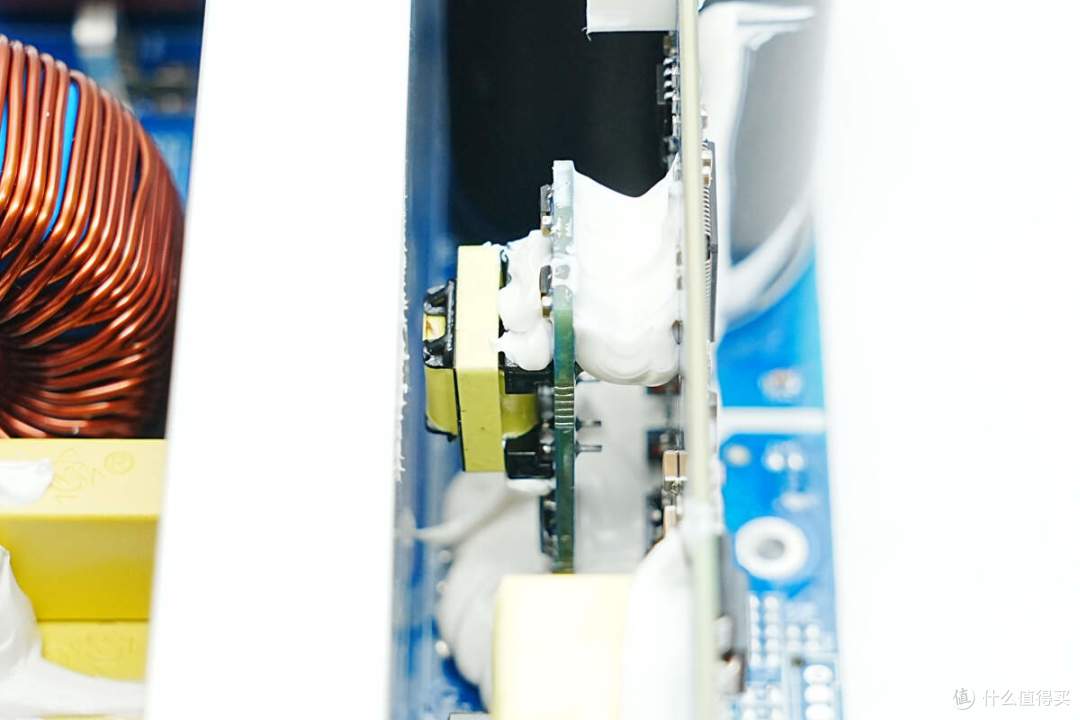

滤波电容前方设有辅助电源小板，变压器打胶加固。

辅助电源小板采用UC2845G主控芯片。

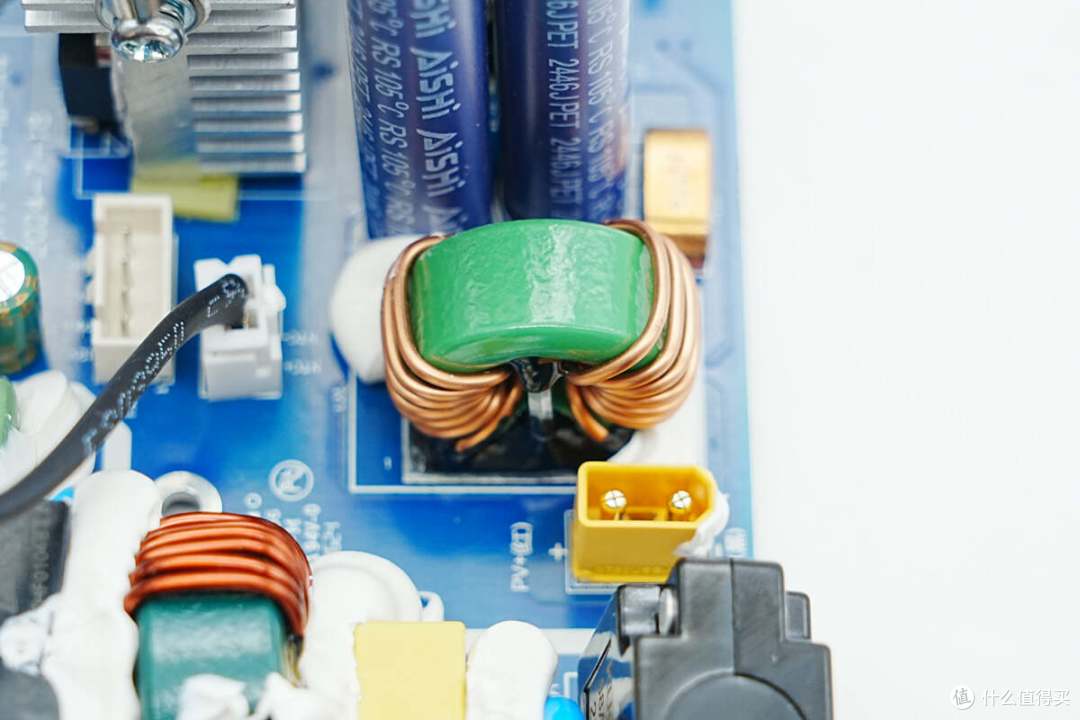

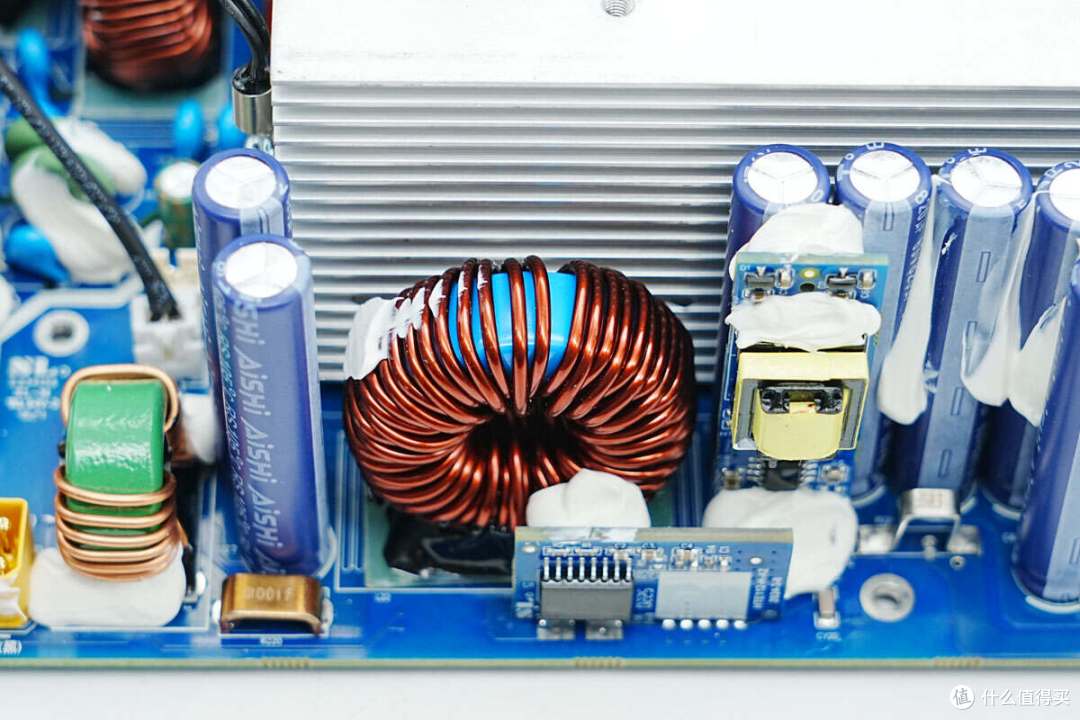

用于MPPT电路的磁环电感特写，底部设有电木板绝缘。

霍尔电流传感器小板用于检测电感电流，采用希磁科技STK-616T-50MFB3传感器。

两颗滤波电容来自艾华。

规格为63V820μF。

1mΩ电阻用于检测输入电流。

输入端滤波电感特写，底部设有电木板绝缘。

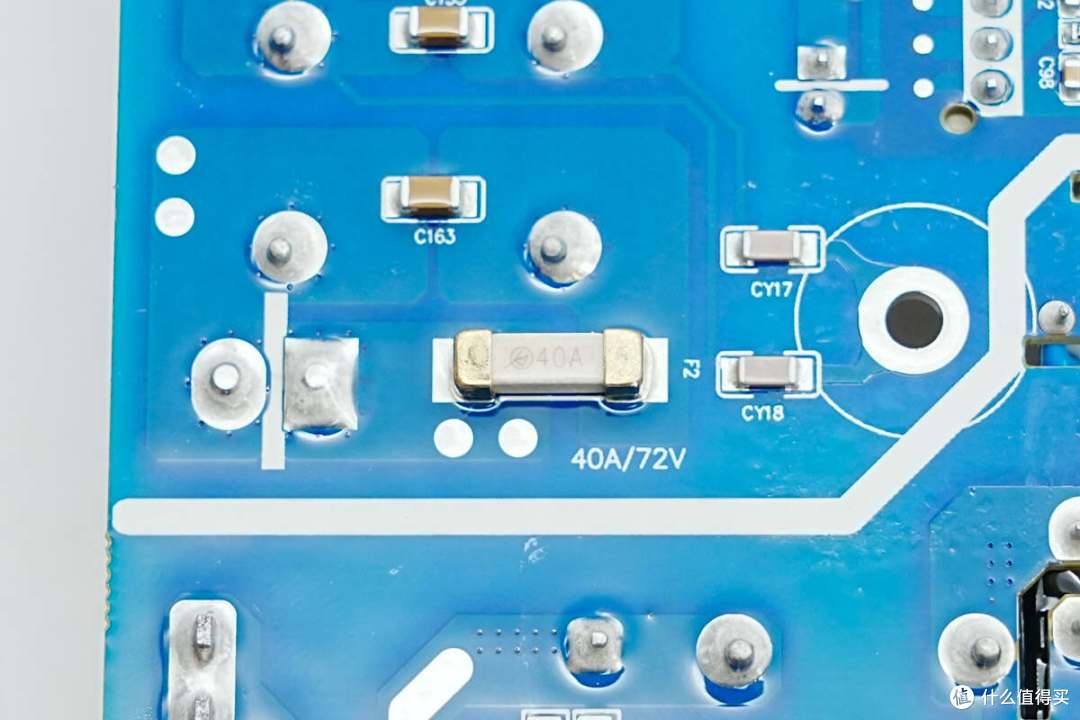

贴片保险丝来自贝特，规格为40A 72V，用于直流输入过流保护。

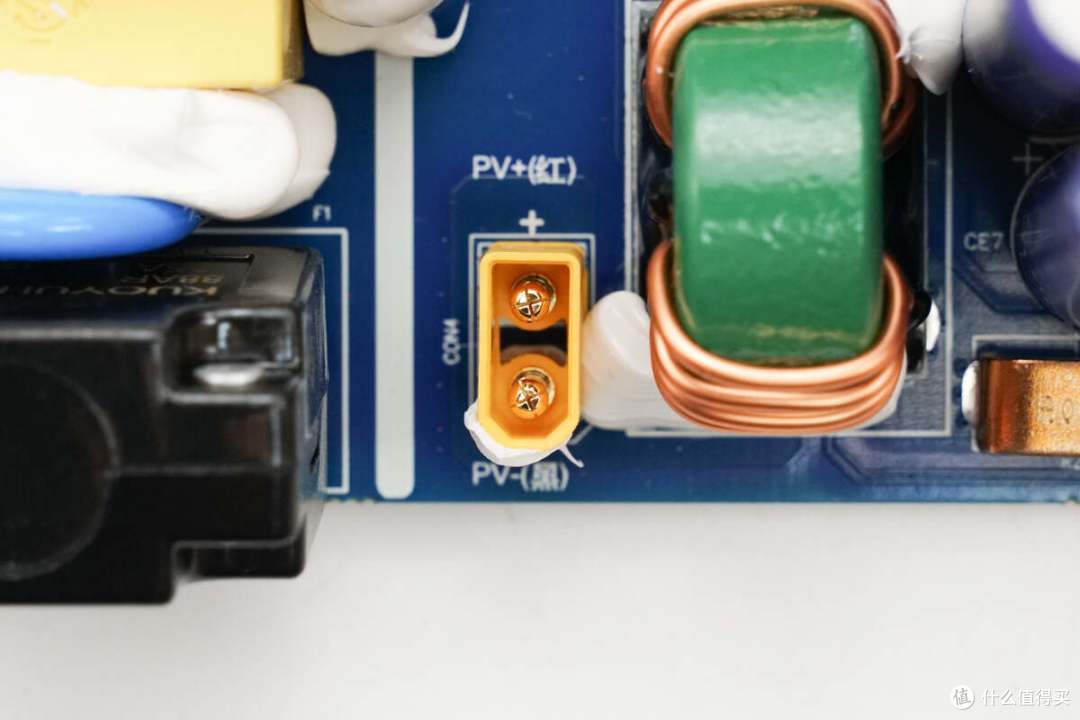

直流输入XT30连接器特写。

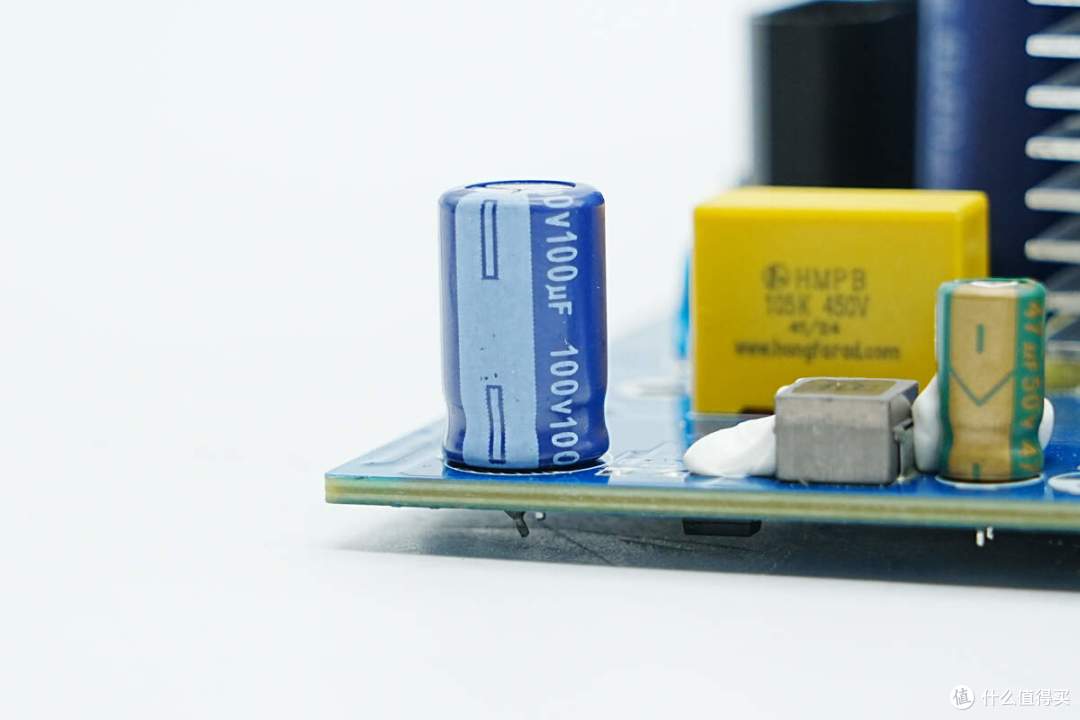

薄膜滤波电容来自弘富瑞，规格为1μF450V。

输入滤波电容规格为100V 100μF。

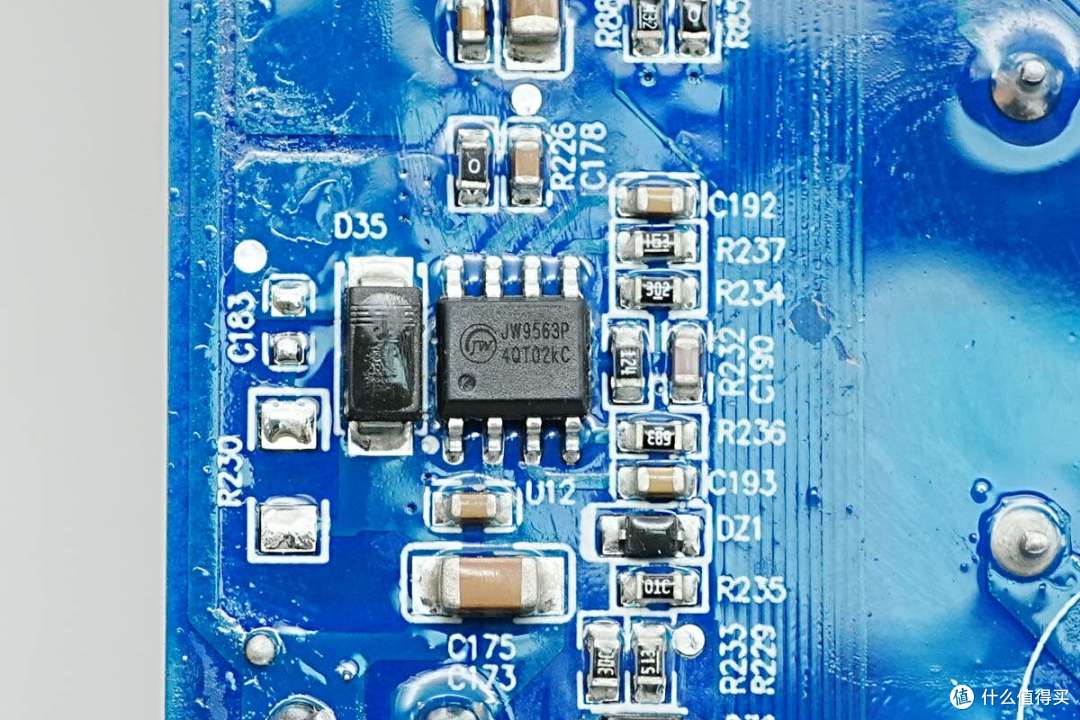

降压转换器来自杰华特，型号JW9563P，支持100V输入电压，峰值限制电流为3.5A，芯片内置高压开关管，开关频率支持100-600KHz调节，芯片具备输入欠压闭锁，电流失控保护，输出短路保护和过热保护，采用ESOP-8封装。

杰华特 JW9563P 资料信息。

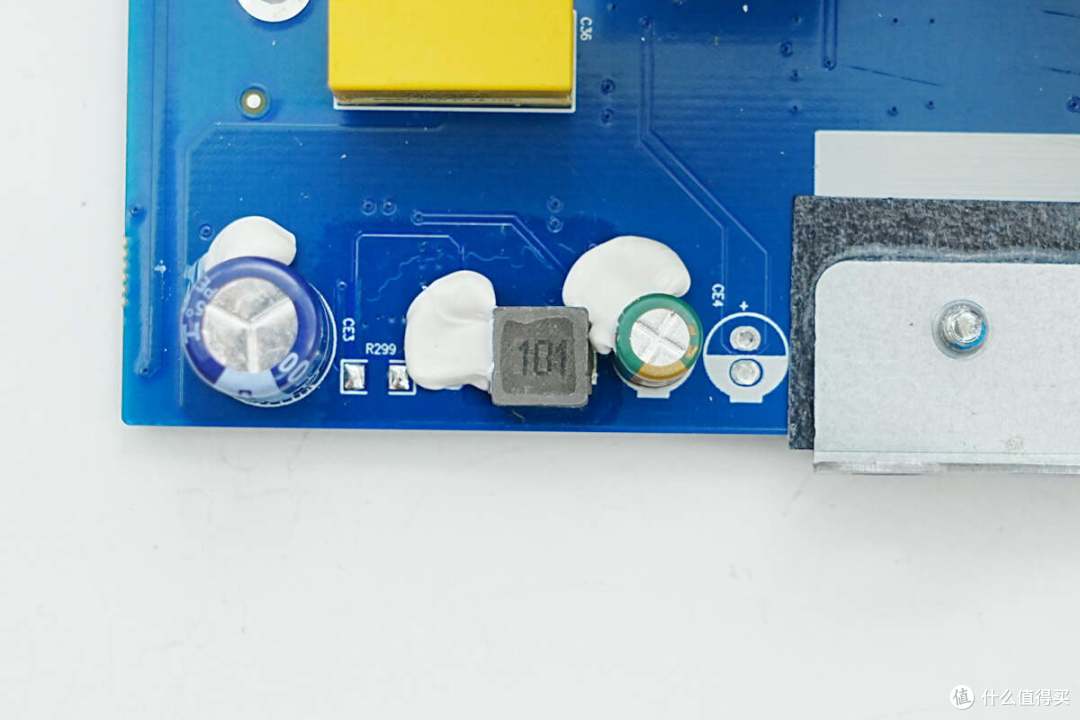

100μH降压电感两侧打胶加固。

输出滤波电容规格为47μF50V。

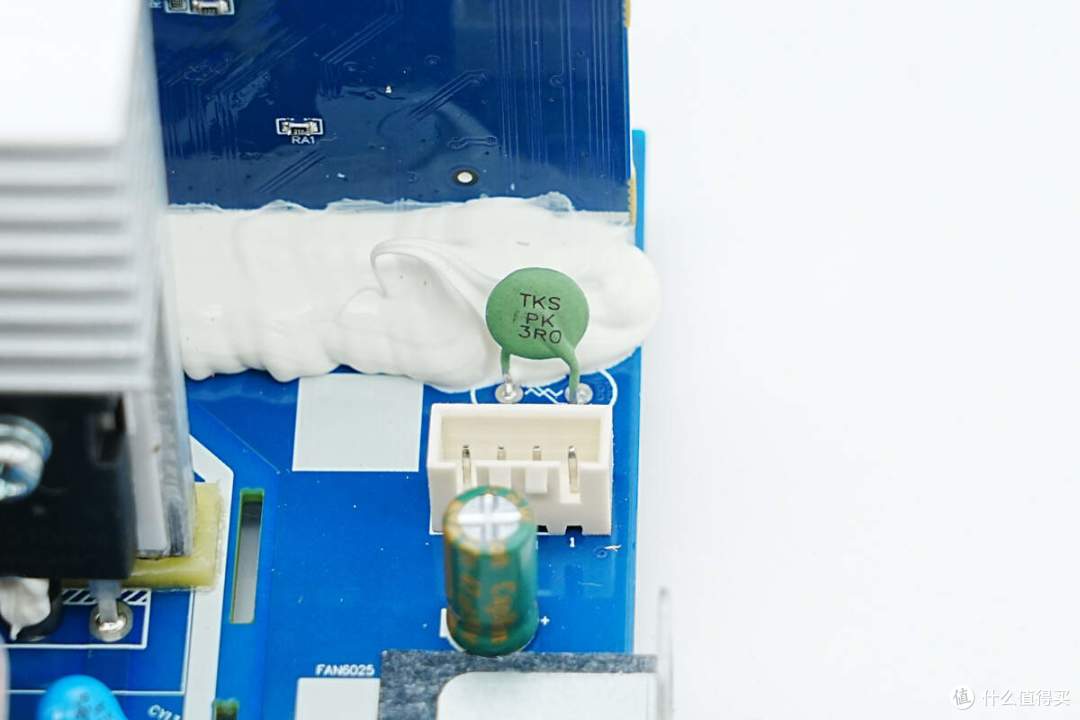

热敏电阻来自兴勤，丝印PK 3R0，用于风扇过载保护。

滤波电容规格为47μF 50V。

另一颗滤波电容规格相同。

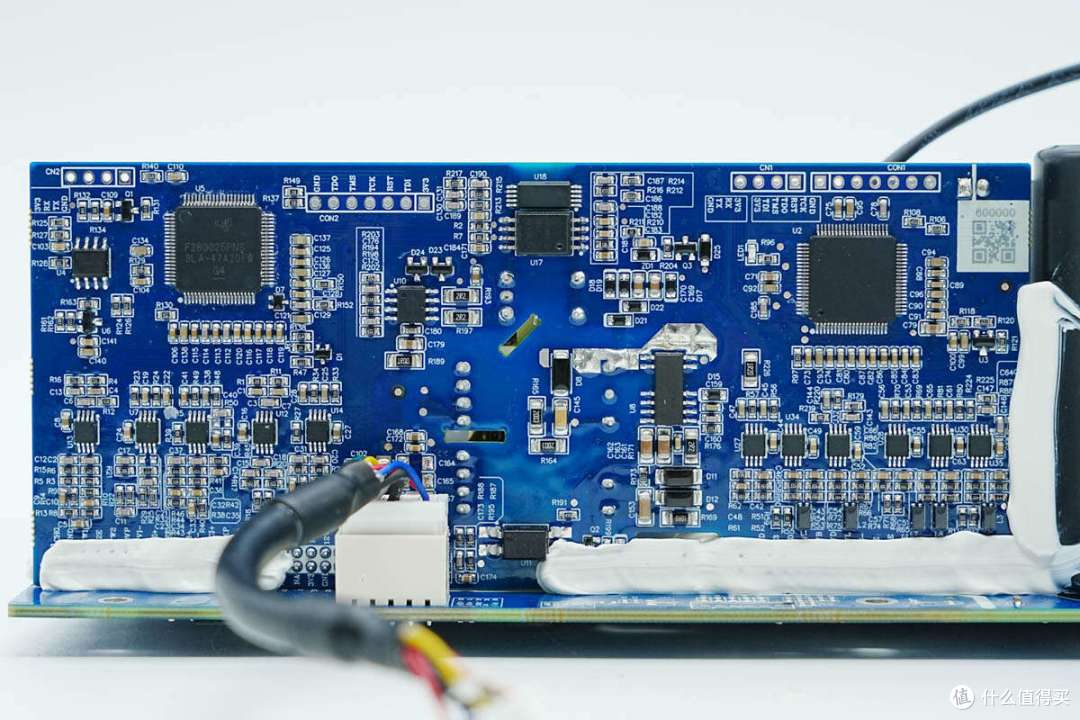

逆变模块侧面焊接控制小板，控制小板左侧控制器用于全桥LLC，低压侧整流和MPPT控制，右侧控制器用于图腾柱PFC控制。

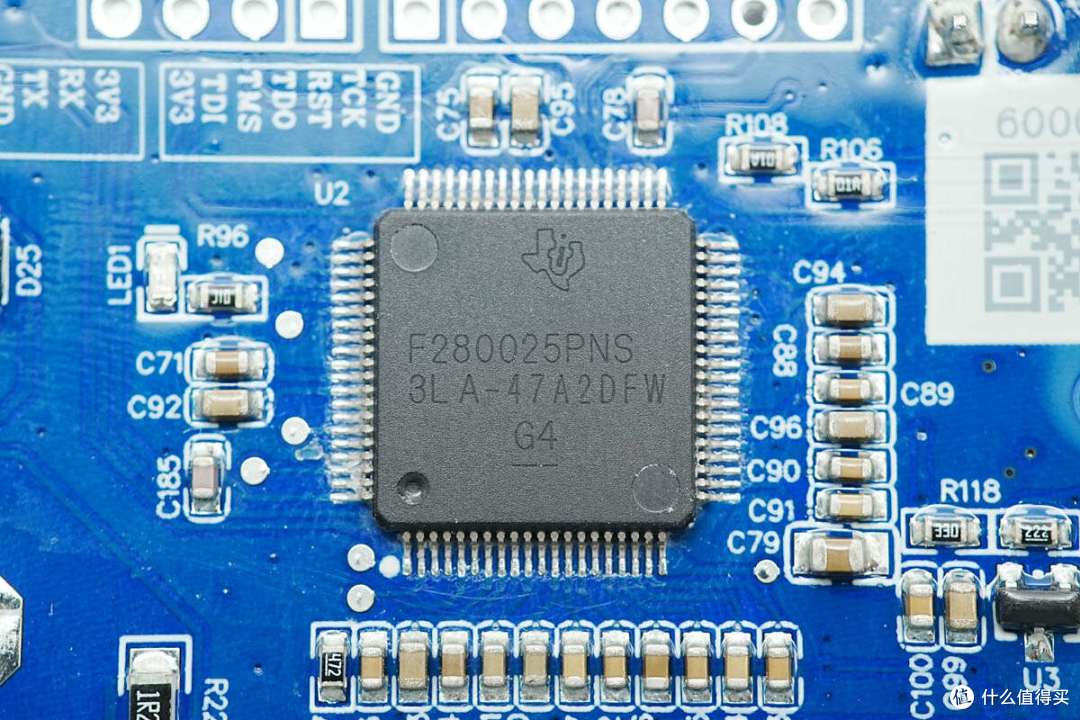

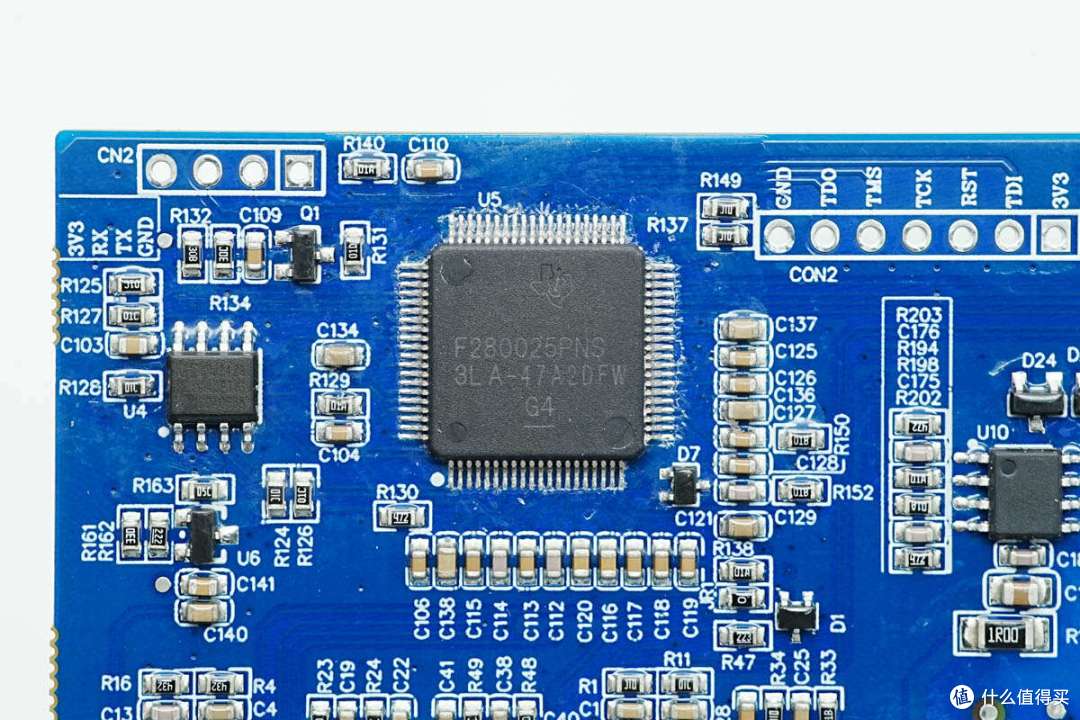

控制器来自TI德州仪器，为C2000系列实时微控制器，型号TMS320F280025PNS，芯片内置32位DSP内核，主频100MHz，内部集成FPU和TMU，内置128KB闪存。可用于工业电机驱动，电机控制，光伏逆变器，数字电源，电动车辆与运输，感应和信号调理用途，采用LQFP-80封装。

运放芯片来自圣邦，型号SGM80582，为高速双通道运算放大器，支持轨对轨输入输出，采用MSOP-8封装。

另外三颗运放芯片型号相同，用于电压电流信号采集。

辅助电源芯片来自英飞凌，型号ICE2QR2280G-1，芯片内部集成800V开关管，宽电压输入下支持30W输出功率，采用DSO-12封装。

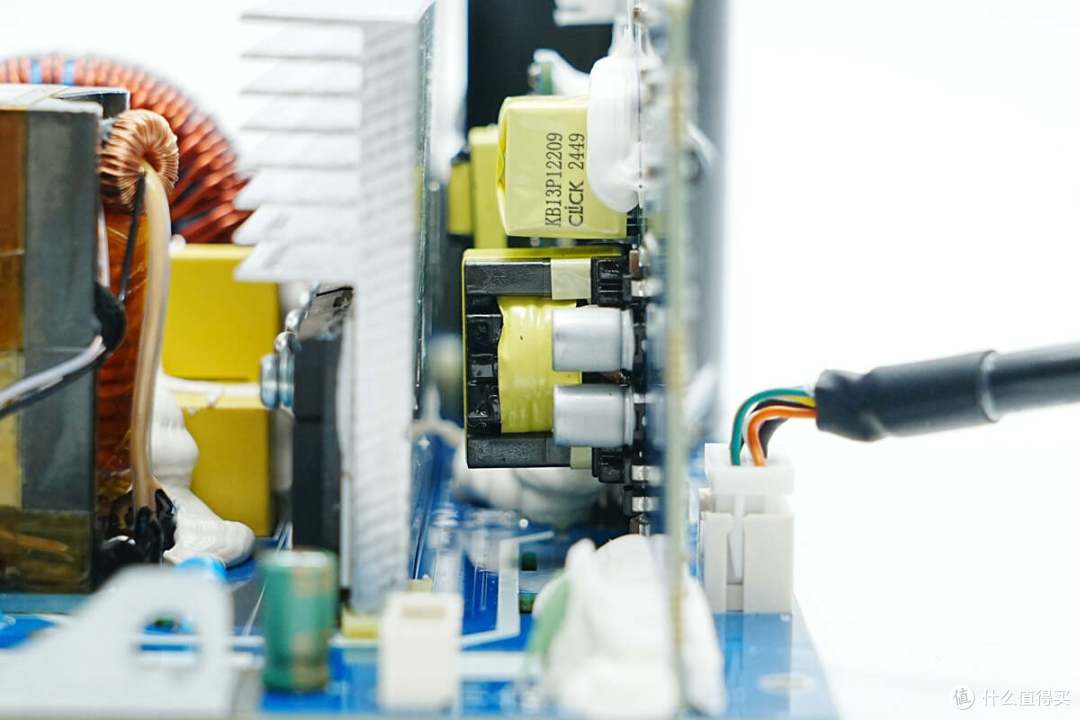

用于辅助电源的隔离变压器特写。

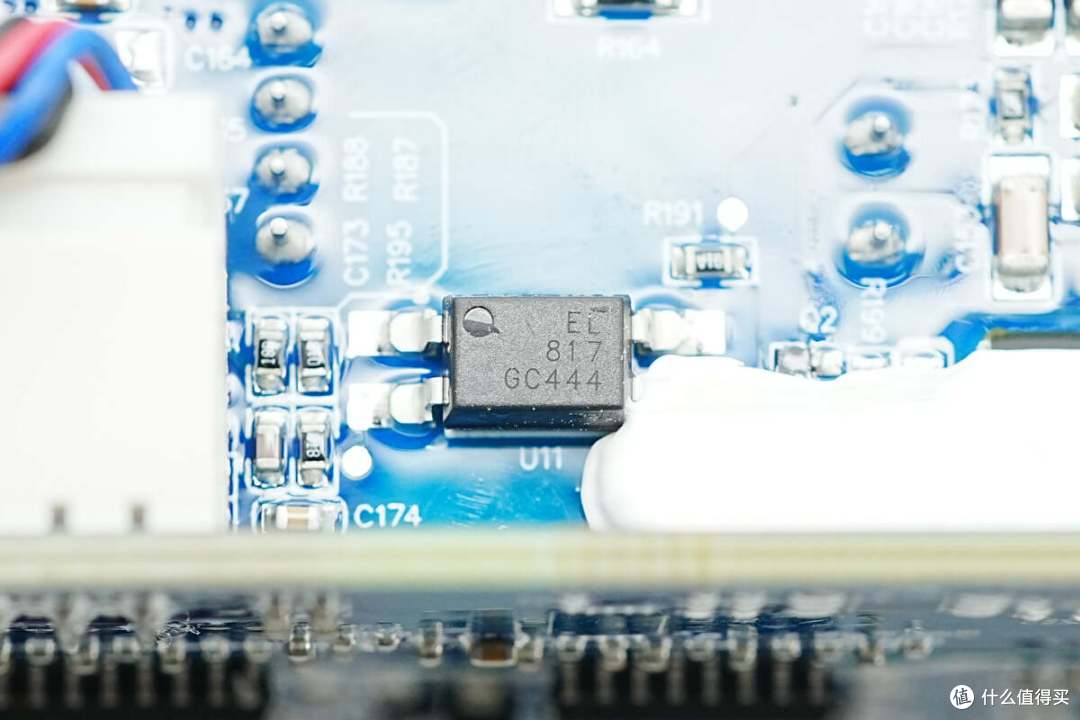

亿光EL817光耦用于输出电压反馈。

驱动器来自圣邦，型号SGM48524，是一颗双通道低侧驱动器，支持4.5-18V工作电压，支持5A输出电流，采用SOIC-8封装。

另一颗隔离变压器特写。

在控制板背面还设有辅助电源小板，并打胶加固。

另一颗控制器同样采用TI德州仪器TMS320F280025PNS。

存储器来自兆易创新，型号GD25Q40E，容量为512KB，采用SOP8封装。

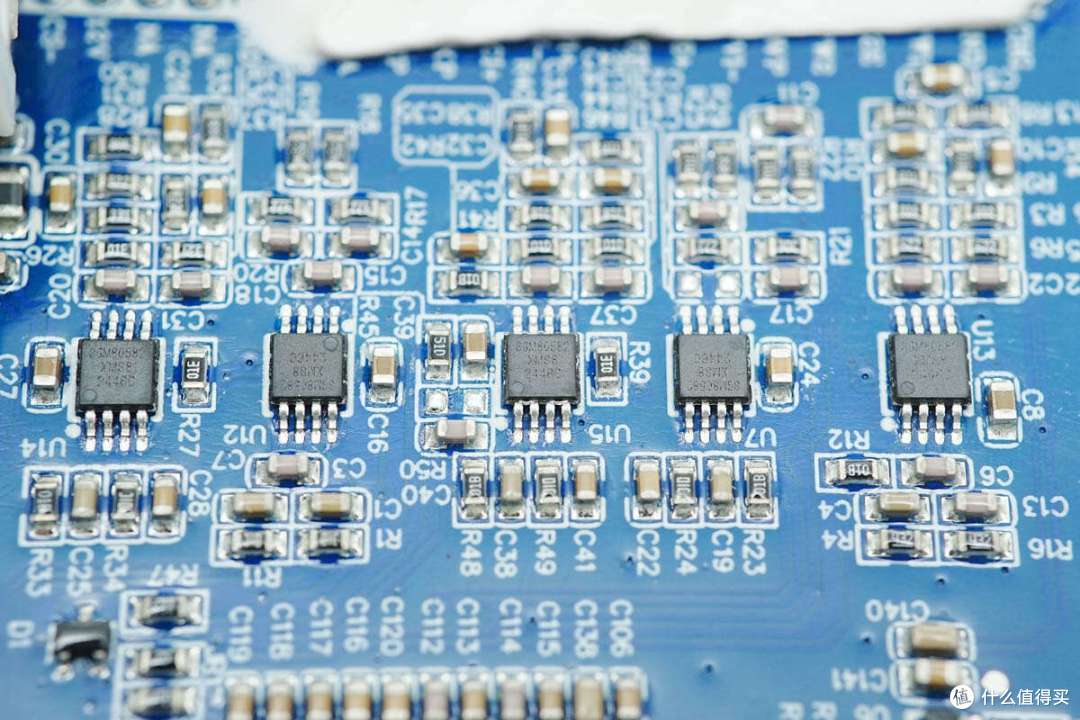

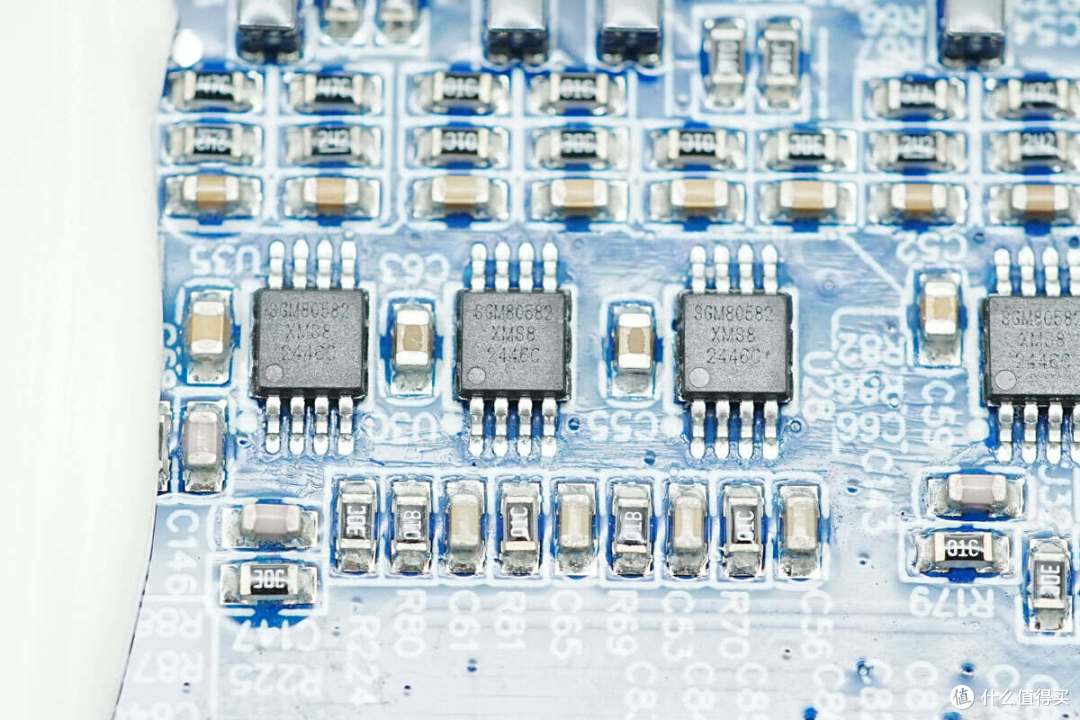

5颗圣邦SGM80582双运放特写。

隔离电压放大器来自纳芯微，型号NSi1311，提供5000V隔离能力，用于隔离电压检测，采用SOP8封装。

隔离芯片来自荣湃，型号π131S61R，是一颗三通道数字隔离芯片，具备5kVrms隔离能力，支持2Mbps传输速率，采用WB SSOIC-10封装。

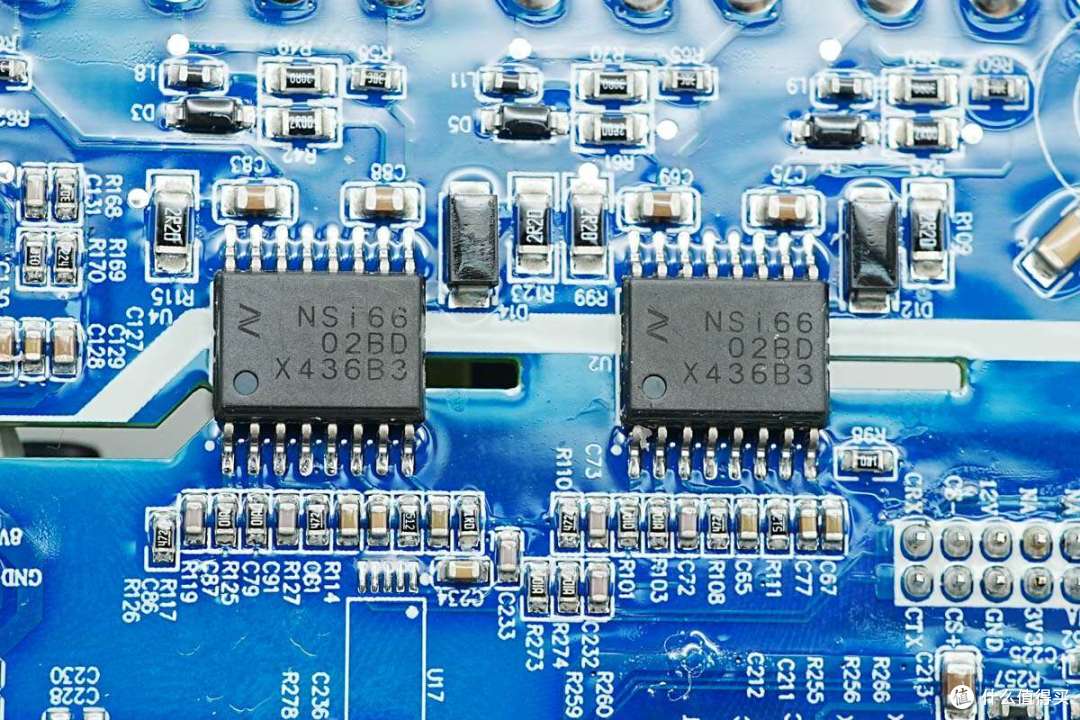

用于驱动同步整流管和MPPT开关管的隔离驱动器来自纳芯微，型号NSi6602AD，芯片内部集成双路驱动器，支持4A拉电流和6A灌电流，提供3000Vrms隔离能力，采用SOP16封装。

用于驱动全桥LLC开关管的隔离驱动器来自纳芯微，型号NSi6602BD，芯片内部集成双路驱动器，支持4A拉电流和6A灌电流，提供5700Vrms隔离能力，采用SOW16封装。

用于驱动图腾柱PFC开关管的隔离驱动器采用纳芯微NSi6602AD。

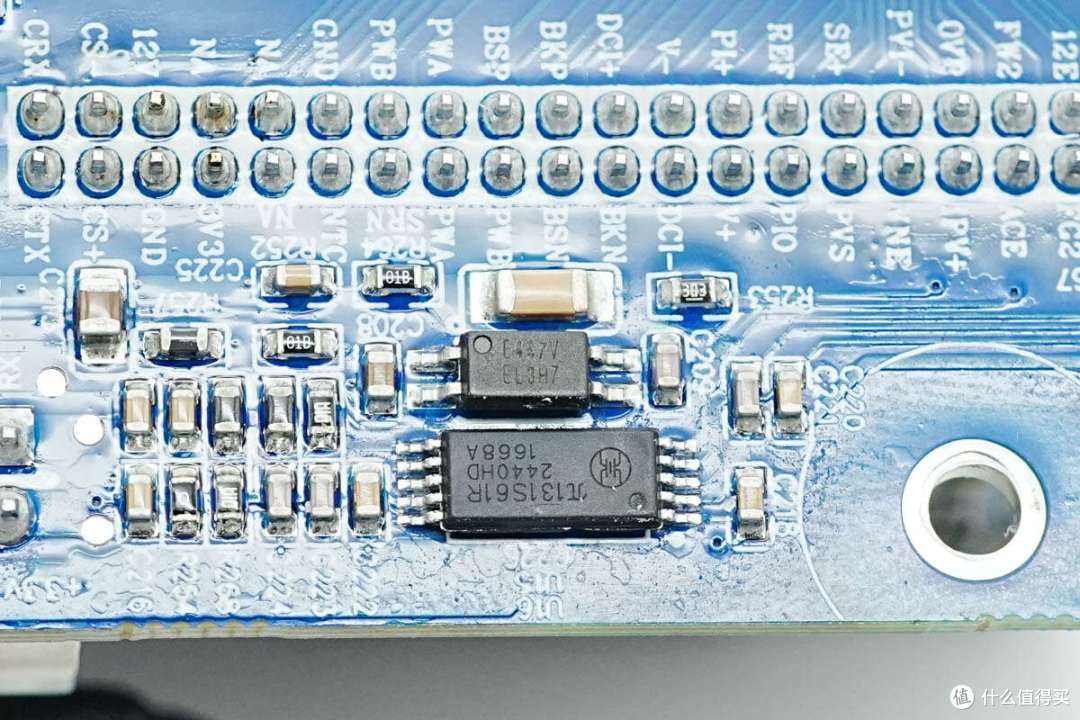

荣湃 π131S61R 隔离芯片特写。

亿光 EL3H7隔离光耦特写。

整流桥来自扬杰科技，型号RYBSM8010，规格为1000V 8A，采用YBS3封装。

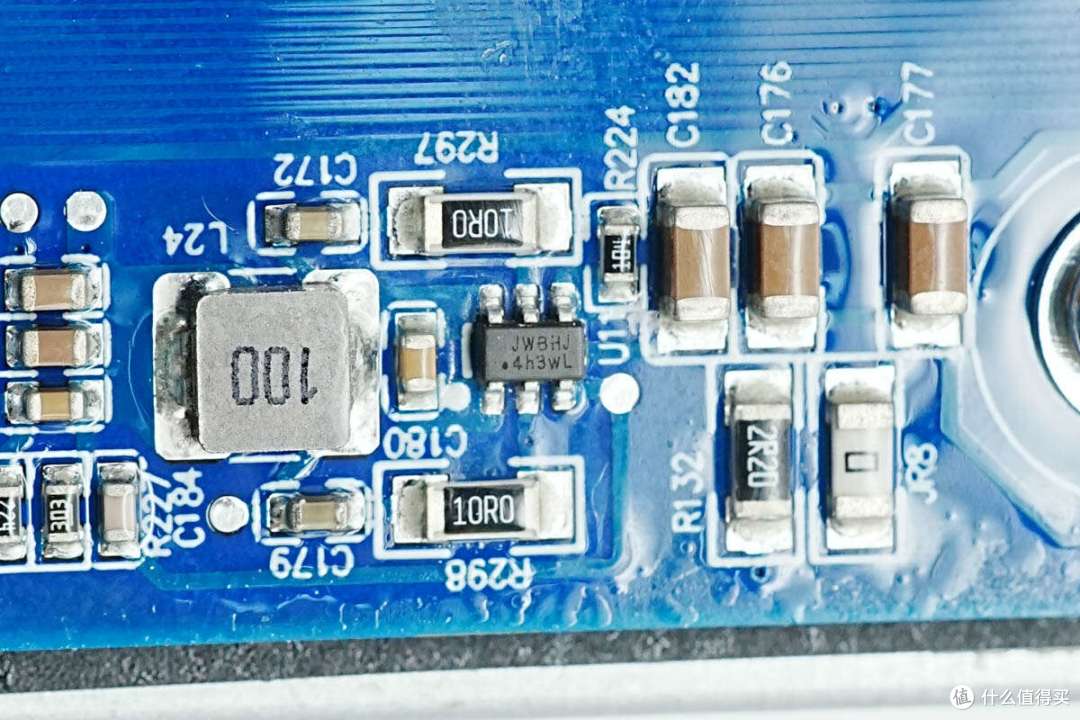

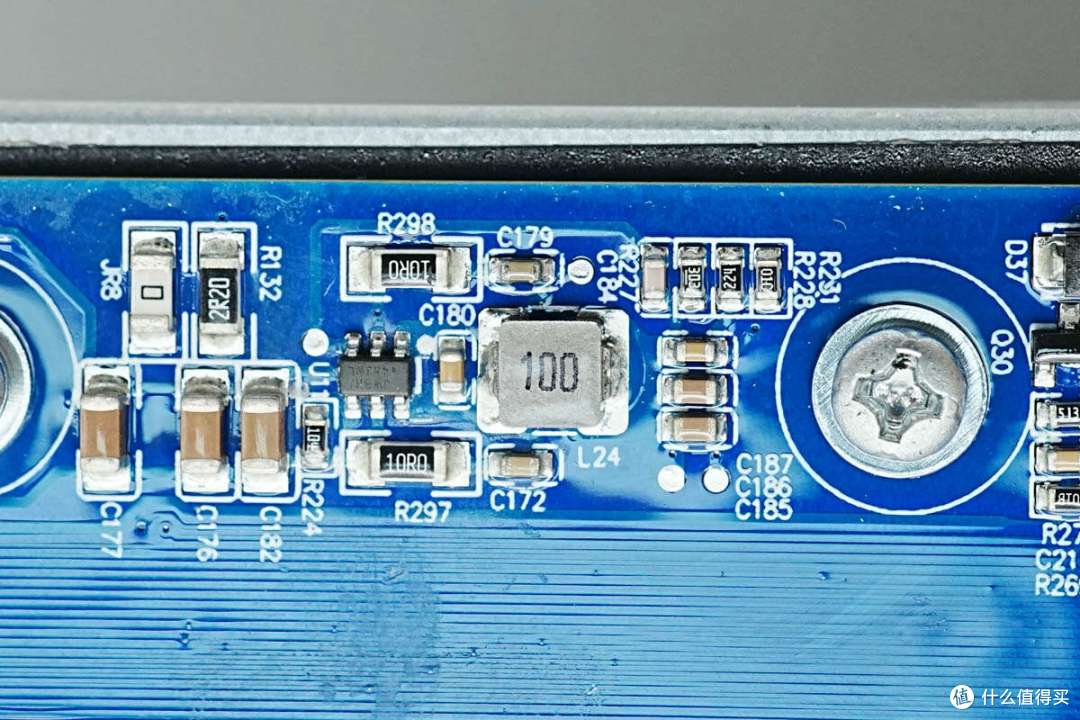

开关降压芯片来自杰华特，丝印JWBH，实际型号为JW5026，是一颗耐压40V的同步降压转换器，输出电流为1A，开关频率固定1.1MHz，具备输入电压闭锁，内部集成软启动，支持电流失控保护，具备短路保护和过热保护，采用SOT23-6封装。

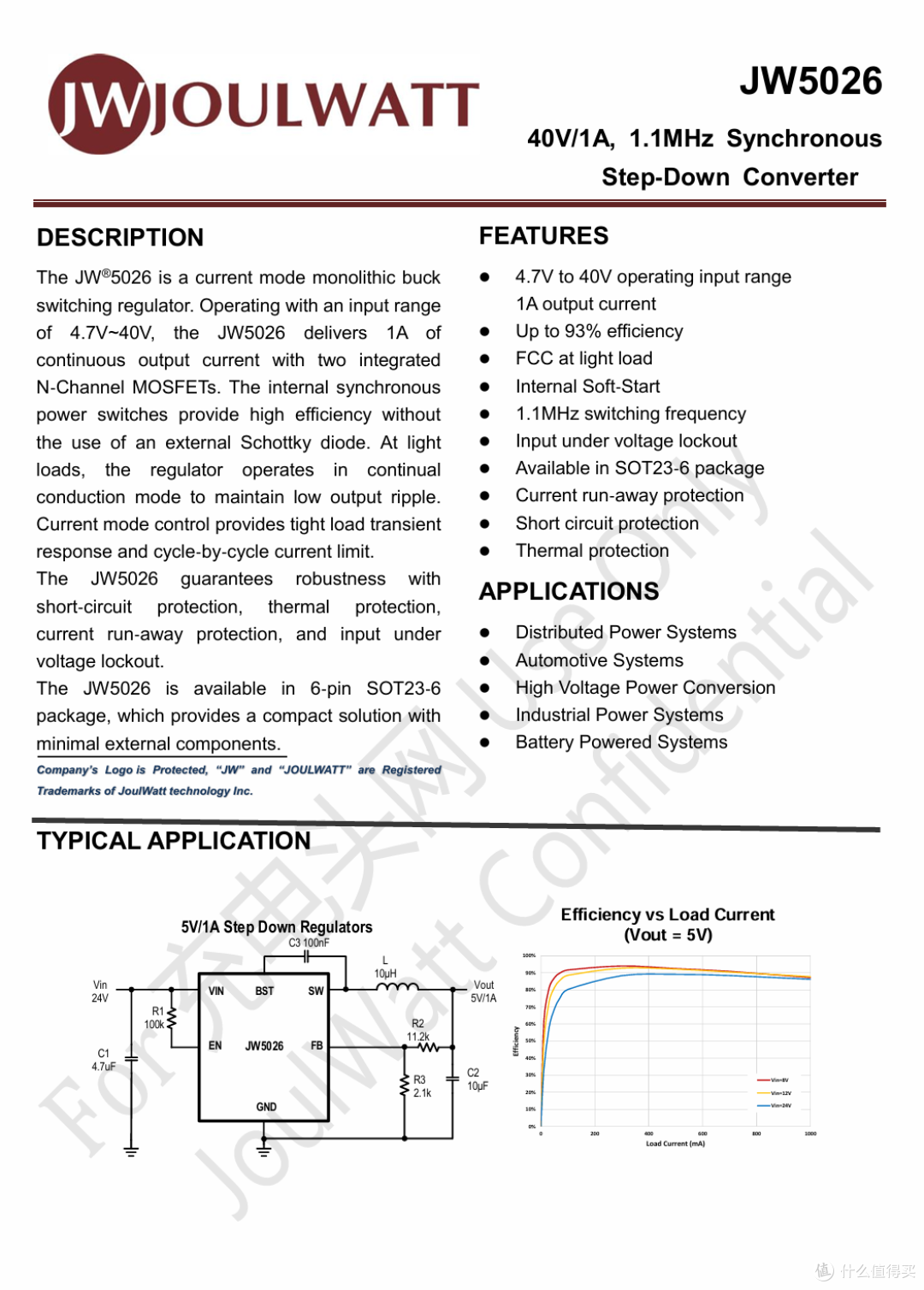

杰华特 JW5026 资料信息。

搭配使用的10μH合金电感特写。

另一颗杰华特 JW5026 芯片特写。

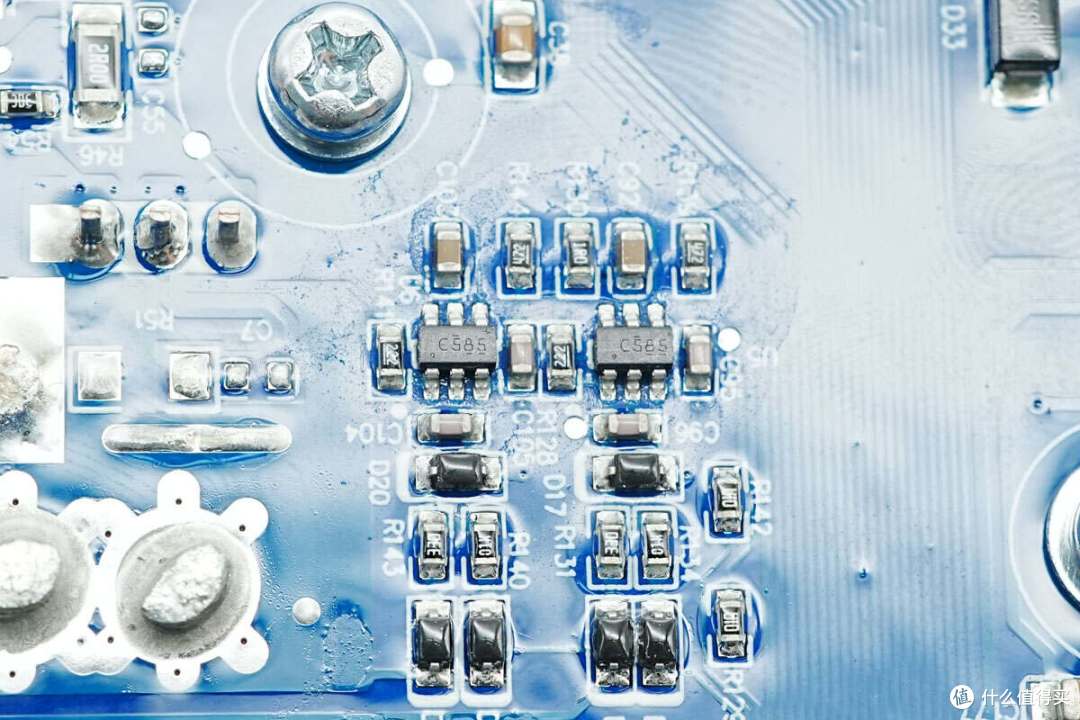

两颗可配置多功能门芯片来自德州仪器，丝印C585，型号为SN74LVC1G58，支持5V工作电压，采用SOT-23封装。

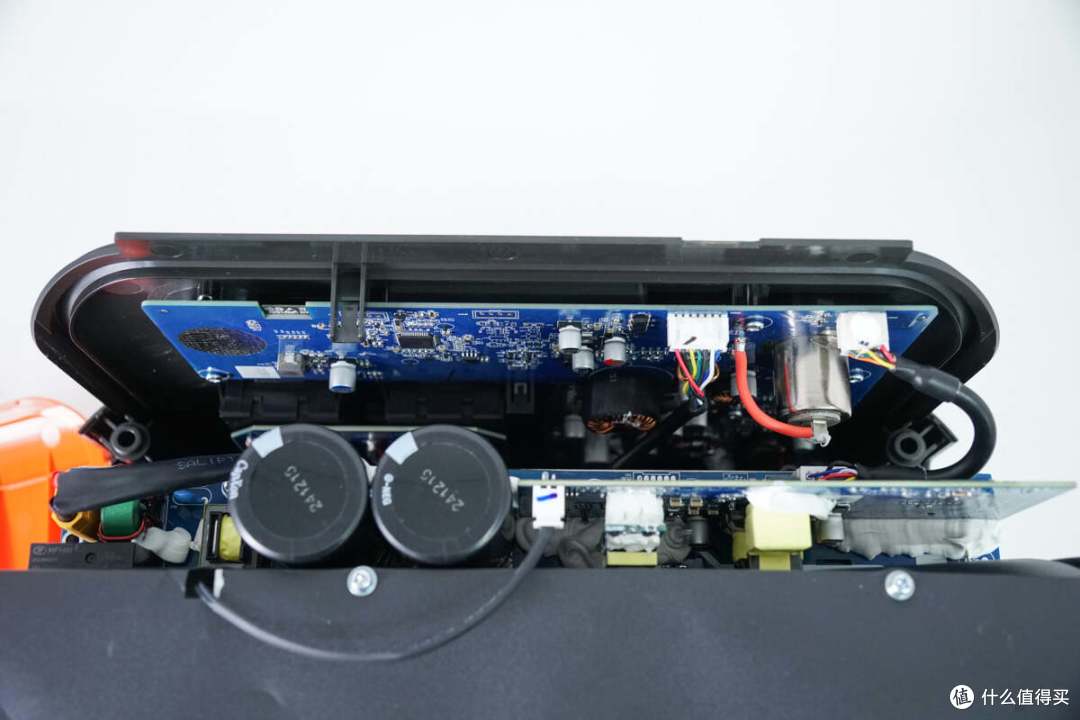

从侧面面板拆下显示和快充小板。

小板设有MCU，LED驱动电路，用于车充接口输出的同步降压电路，USB接口降压电路，右侧底部还设有降压电路。

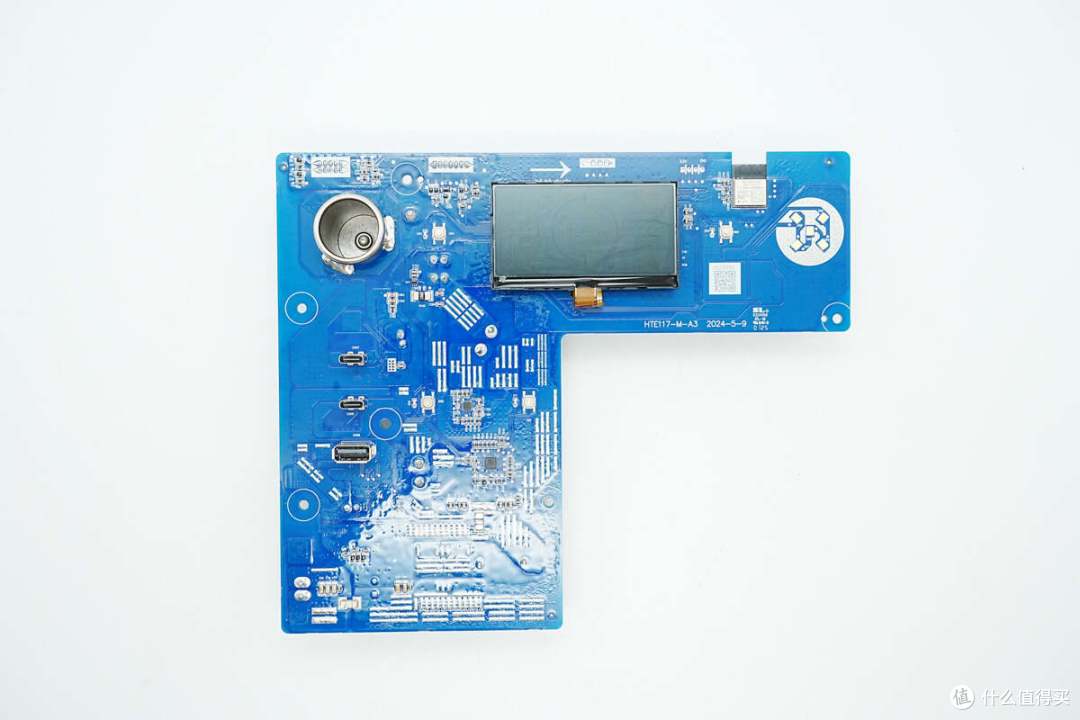

小板另一面设有车充输出接口，USB-C接口，USB-A接口，液晶屏幕，无线通信模块和LED照明灯。

输入端XT30连接器特写。

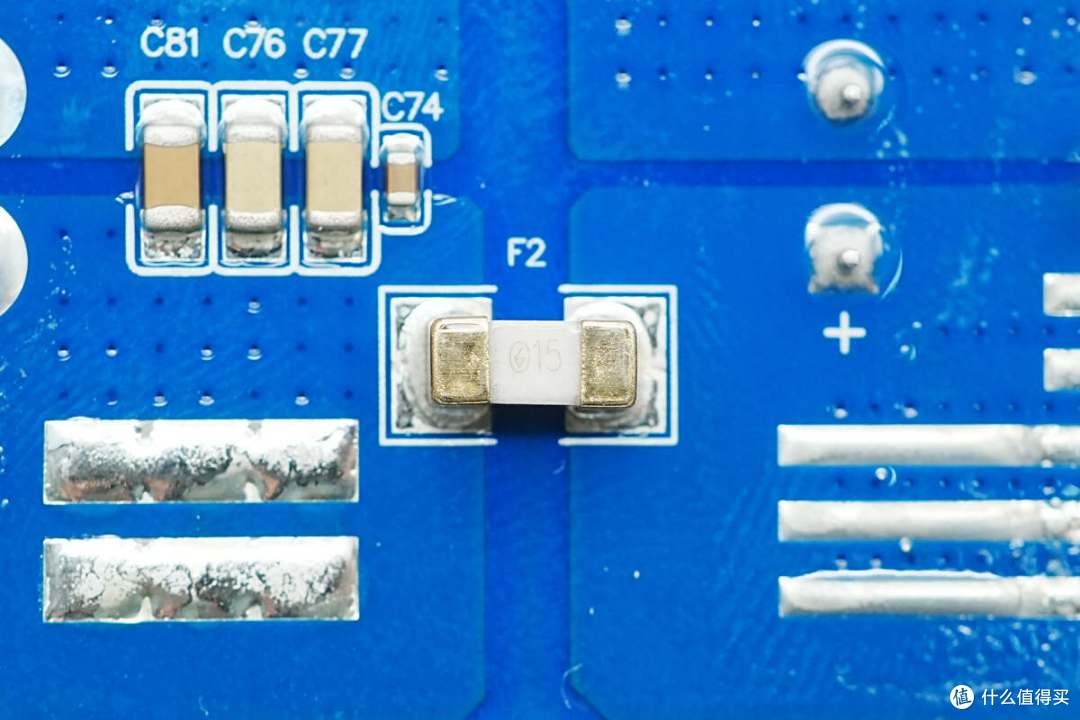

输入端贴片保险丝来自贝特，规格为15A。

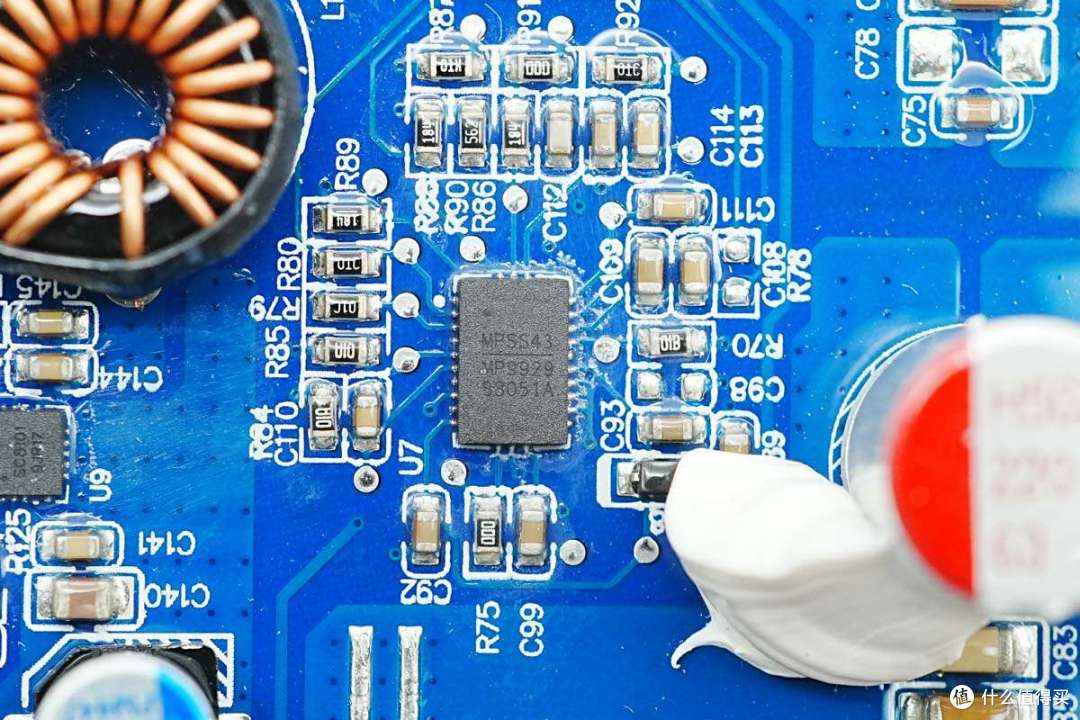

同步降压控制器来自芯源系统，型号MP9929，是一颗支持100V输入电压的同步降压控制器，开关频率可设置，具备逐周期过流保护，输出过电压保护，过热保护功能，采用QFN-26封装。

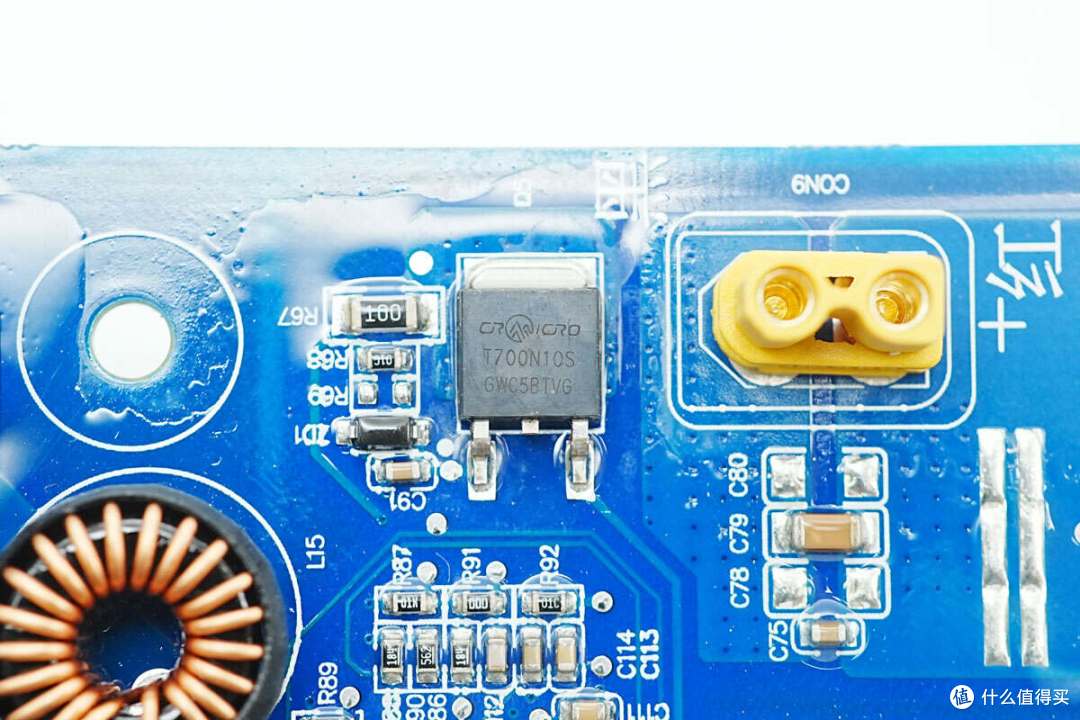

为MP9929内置驱动器降压供电的MOS管来自华润微，丝印T700N10S，采用TO-252封装。

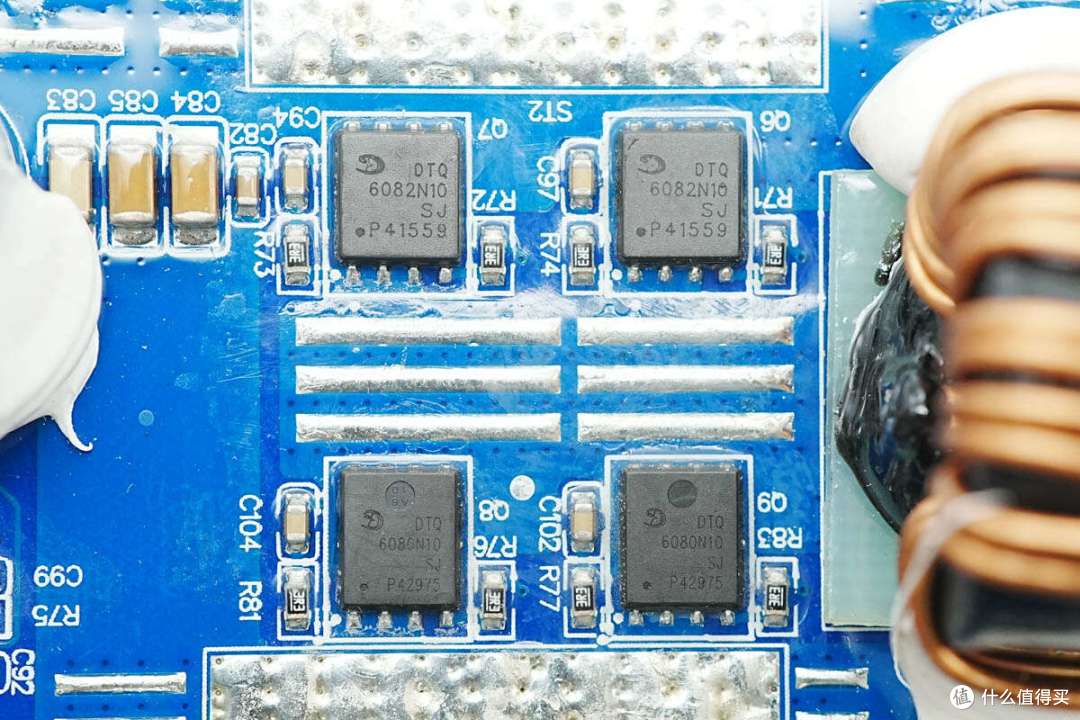

四颗同步降压开关管来自Din-Tek，其中两颗降压上管型号DTQ6082N10SJ，耐压100V，导阻6.6mΩ，两颗降压下管型号DTQ6080N10SJ，耐压100V，导阻6.3mΩ，均采用DFN5*6封装。

降压电感采用磁环绕制，底部设有电木板绝缘。

输入滤波电容规格为220μF63V。

输出滤波电容规格为220μF50V。

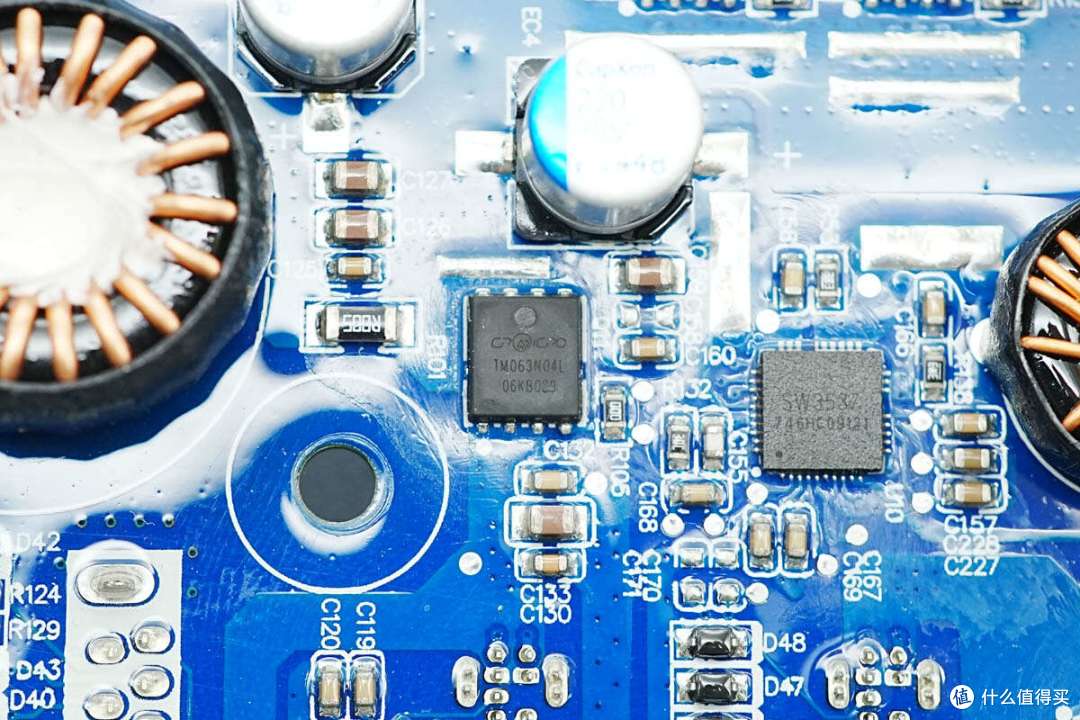

USB-C1口降压协议芯片采用智融科技SW3537，芯片内部集成5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议双口充电解决方案，广泛应用于车充、适配器及排插产品上。

得益于芯片的高集成度，SW3537将传统降压方案中的协议芯片，同步降压控制器和降压MOS管全部集成在一个封装内部，大大简化了多口快充的电路设计，芯片支持A+C双口快充应用，具备完善的保护功能，采用QFN-37封装。

智融科技SW3537资料信息。

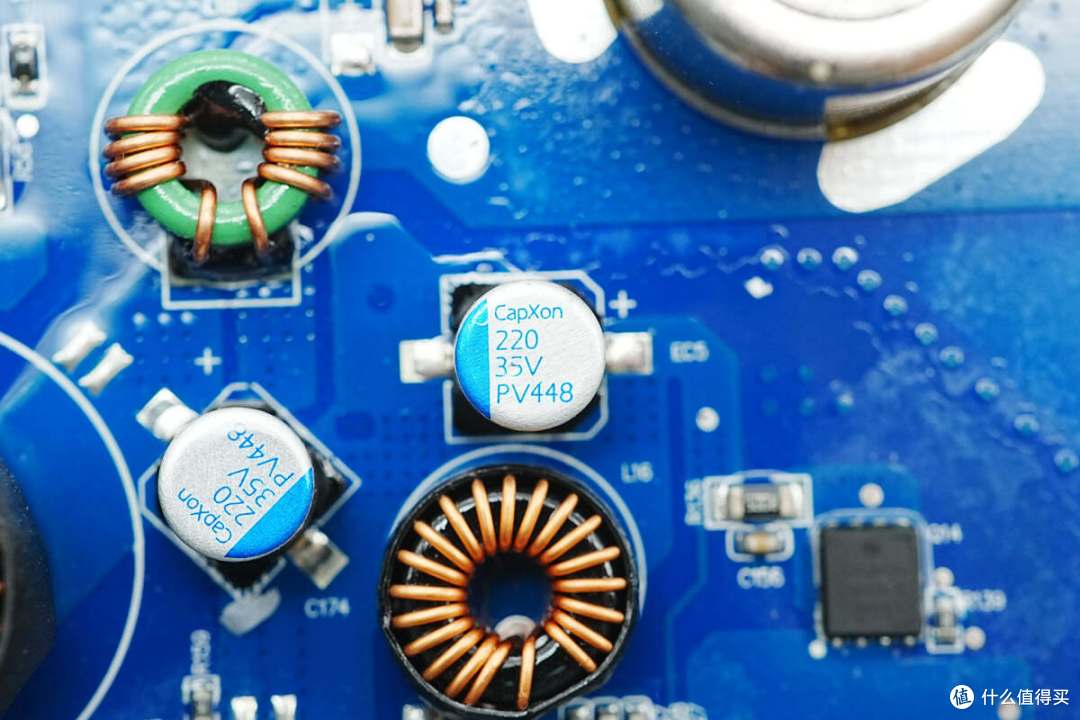

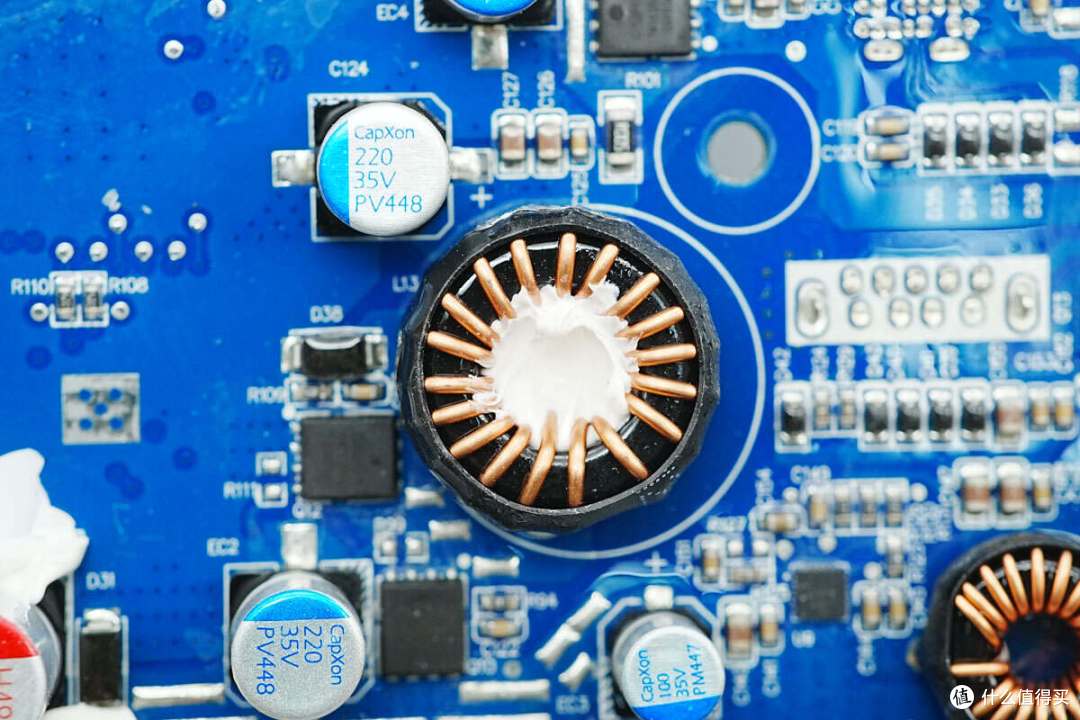

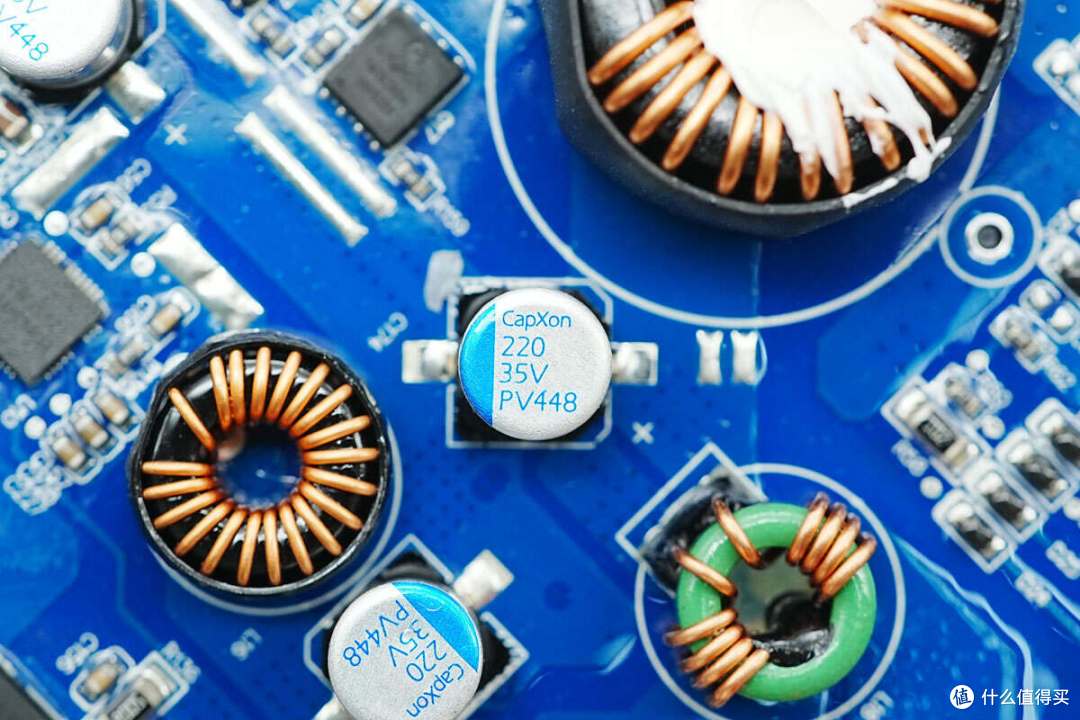

降压电感采用磁环绕制，外套热缩管绝缘。

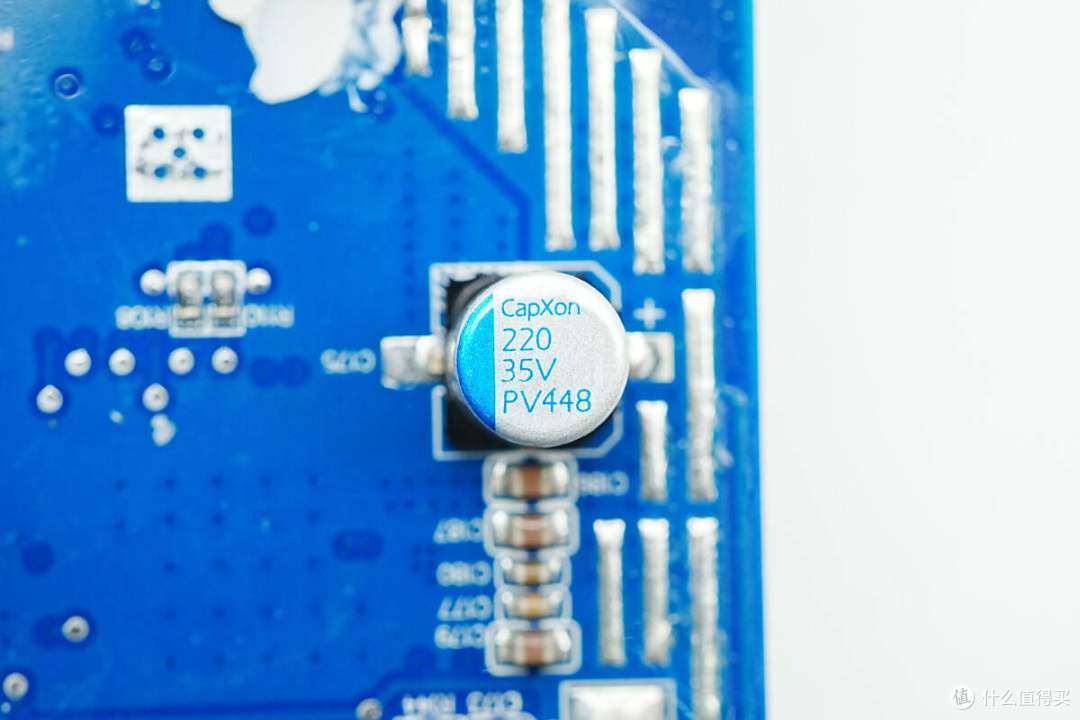

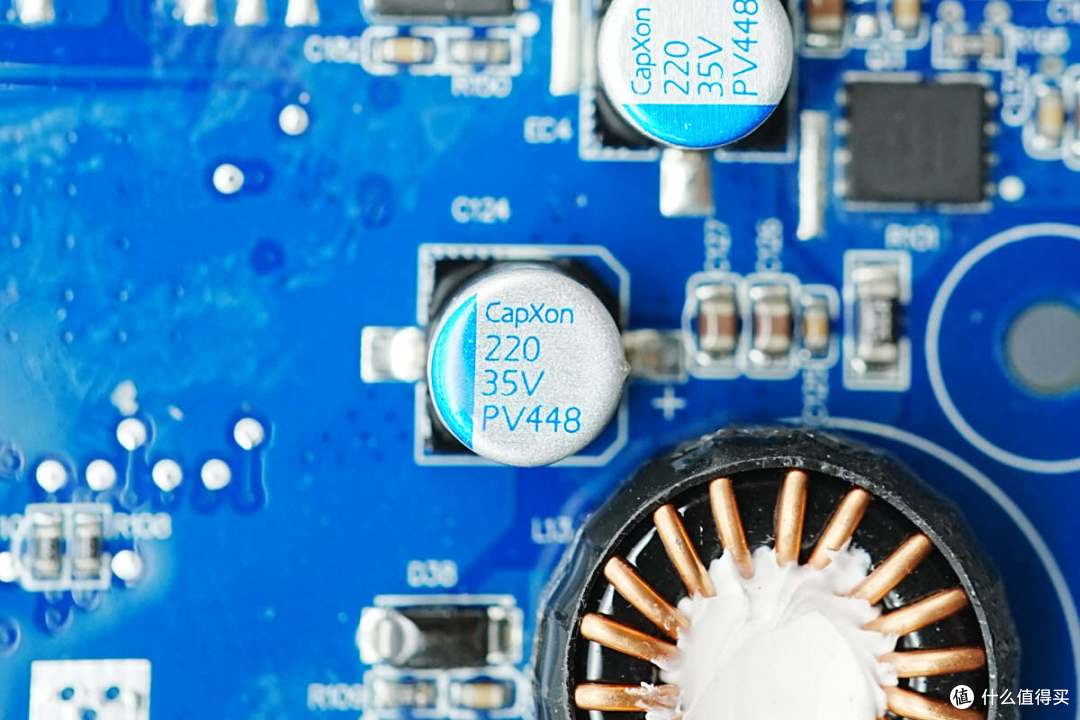

输入滤波电容来自丰宾，规格为220μF35V。

输出滤波电容规格为220μF35V。

USB-C1接口VBUS开关管来自华润微，型号CRTM063N04L，NMOS，耐压40V，导阻4.5mΩ，采用DFN5*6封装。

USB-C2和USB-A口协议芯片来自南芯科技，型号SC9712，是一款高集成度的双端口快充SoC，支持多种快充协议，集成36V 高效同步降压控制器，并带有一组Type C 接口和两组DPDM 快速充电协议接口，能够最大限度减少外部组件，支持UFCS快充协议。

SC9712 支持高达140W 的总输出功率，双端口输出全部支持CC/CV模式，NTC温度监控，并提供多种保护机制，包括过压保护、过流保护、短路保护、过温保护，有效保护芯片和系统。采用32pin QFN封装。

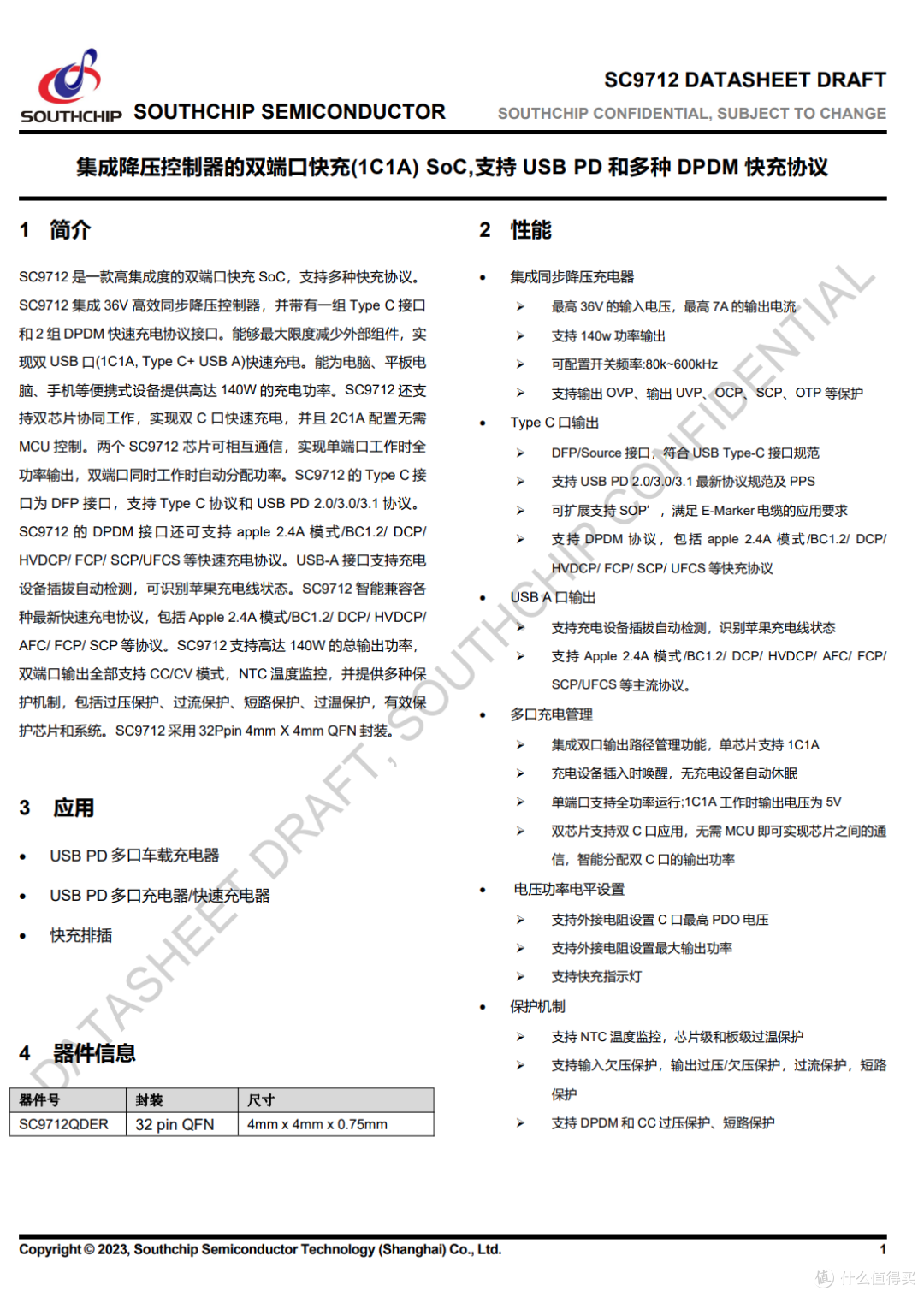

南芯科技 SC9712 资料信息。

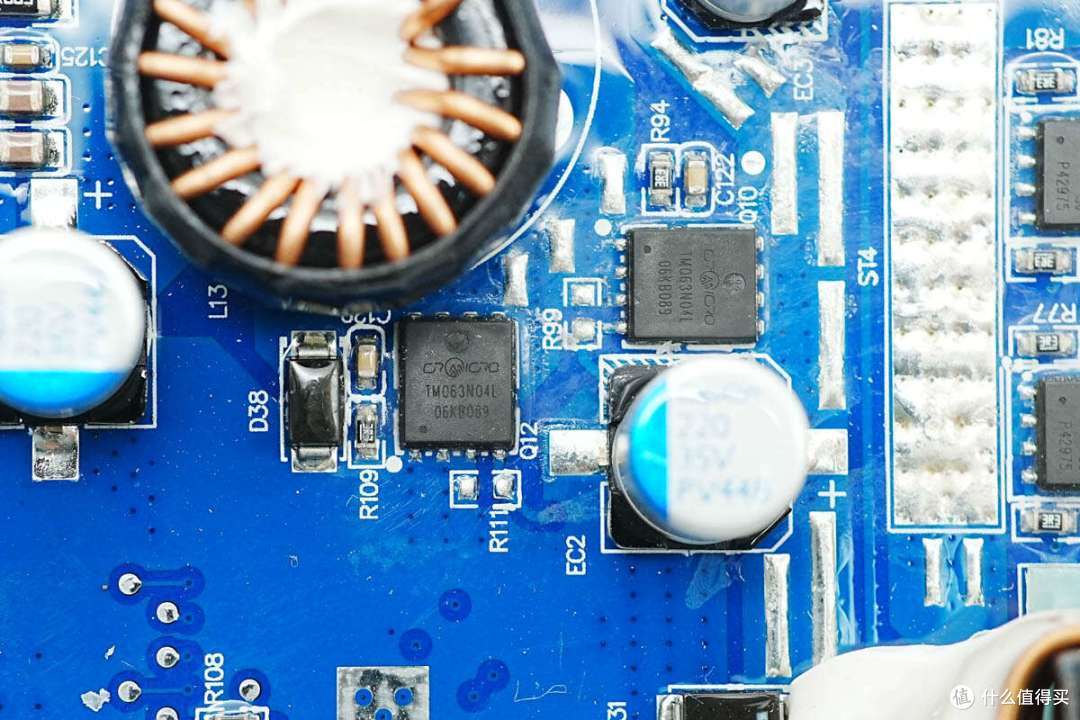

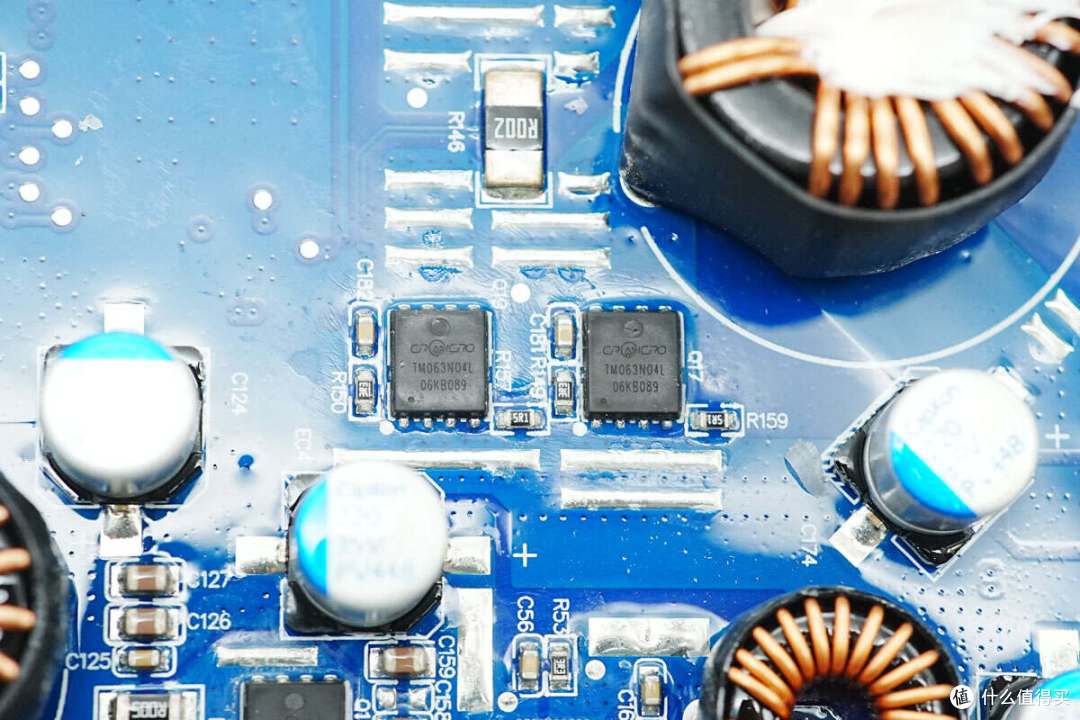

两颗降压开关管型号均为华润微CRTM063N04L。

降压电感外套热缩管绝缘。

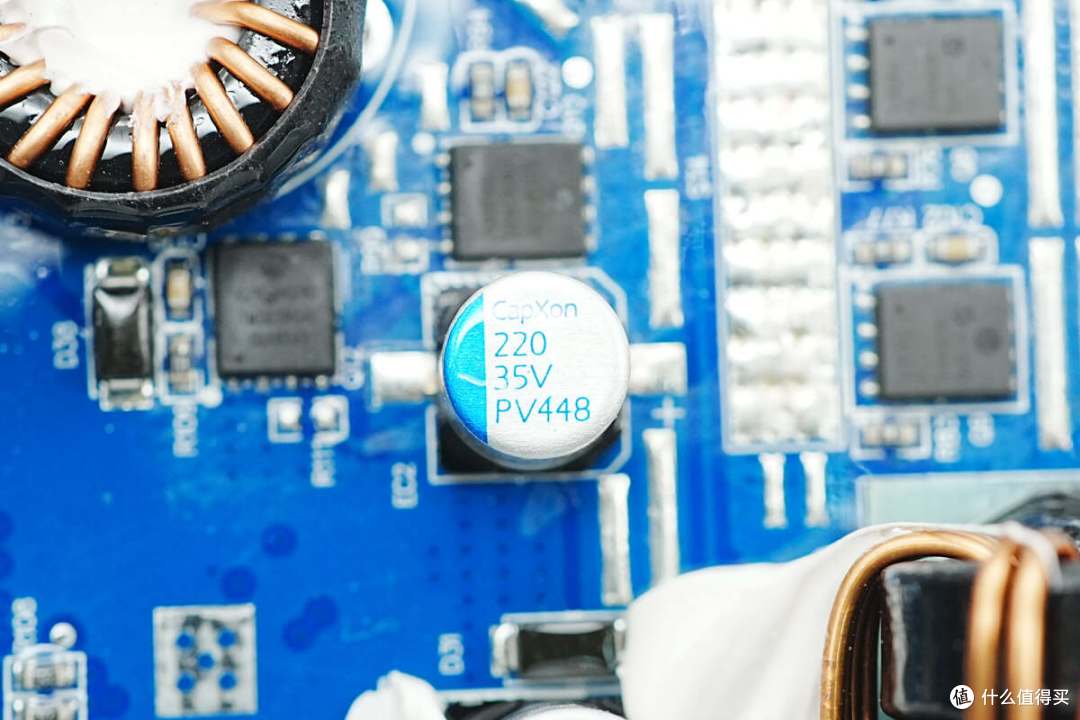

输入滤波电容规格为220μF35V。

输出滤波电容规格相同。

USB-C2接口VBUS开关管采用华润微CRTM063N04L。

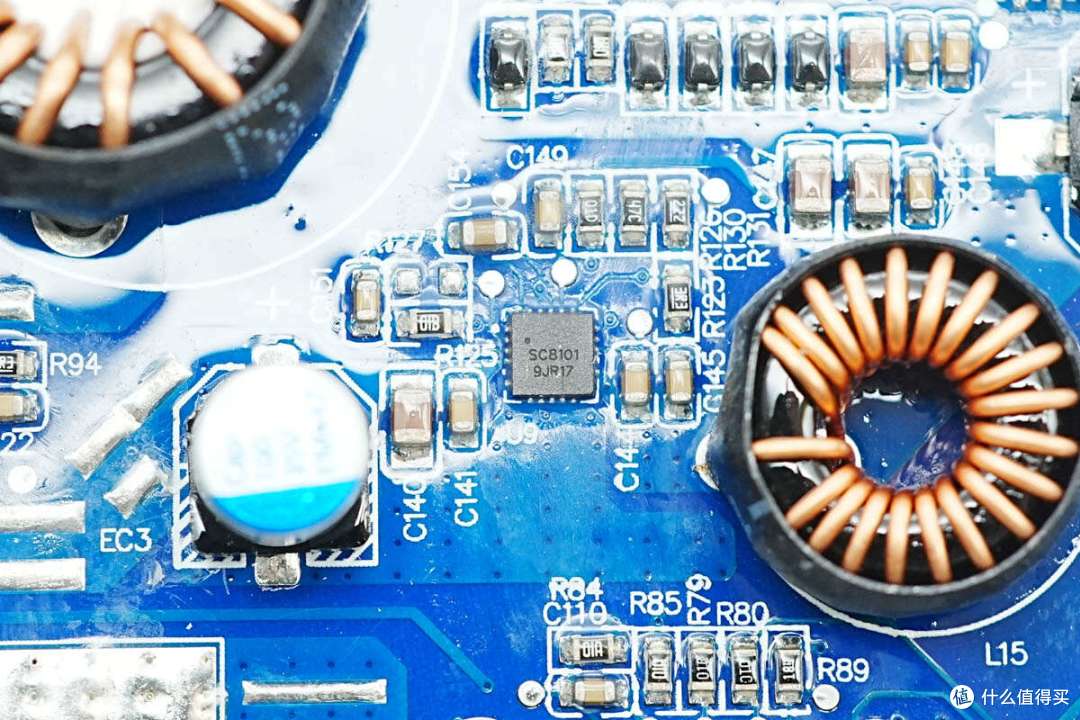

USB-A口采用南芯科技SC8101同步降压转换器进行降压输出。SC8101是一颗支持5V到32V宽电压范围输入，输出可达5V/5A的高效率同步降压DC-DC转换器，输出电压可调。同时，它还提供高精度的输出电流限制，当输出达到设定电流极限时，进入恒流模式。芯片内部集成开关管，外围元件精简，采用QFN-19封装。

南芯科技 SC8101 详细资料。

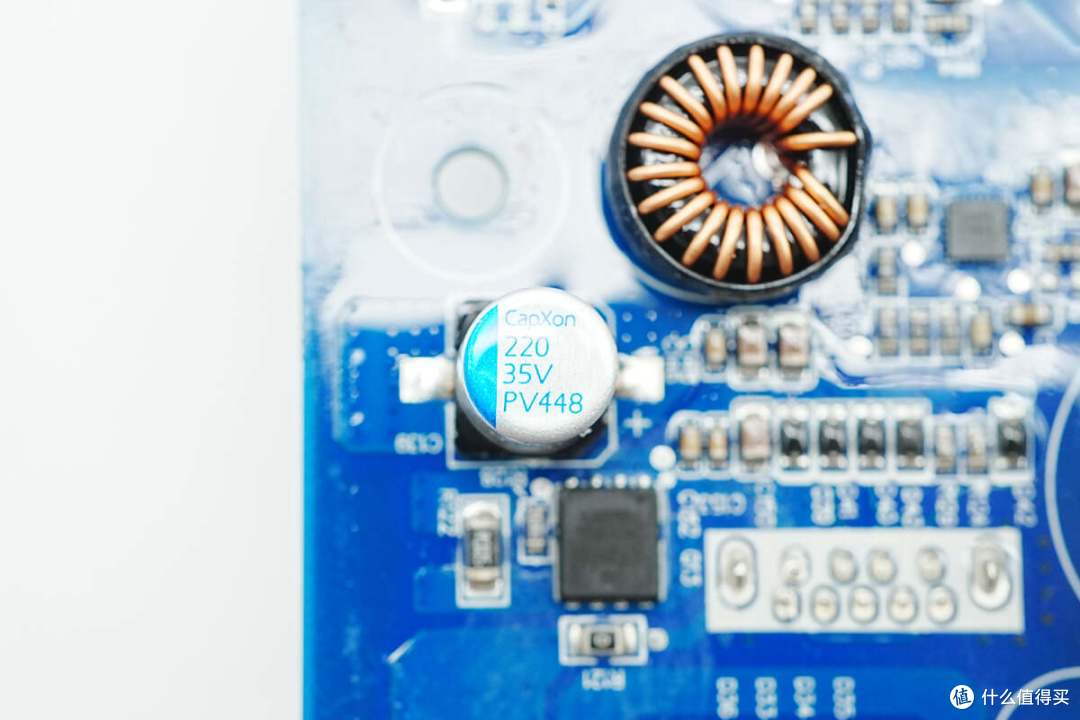

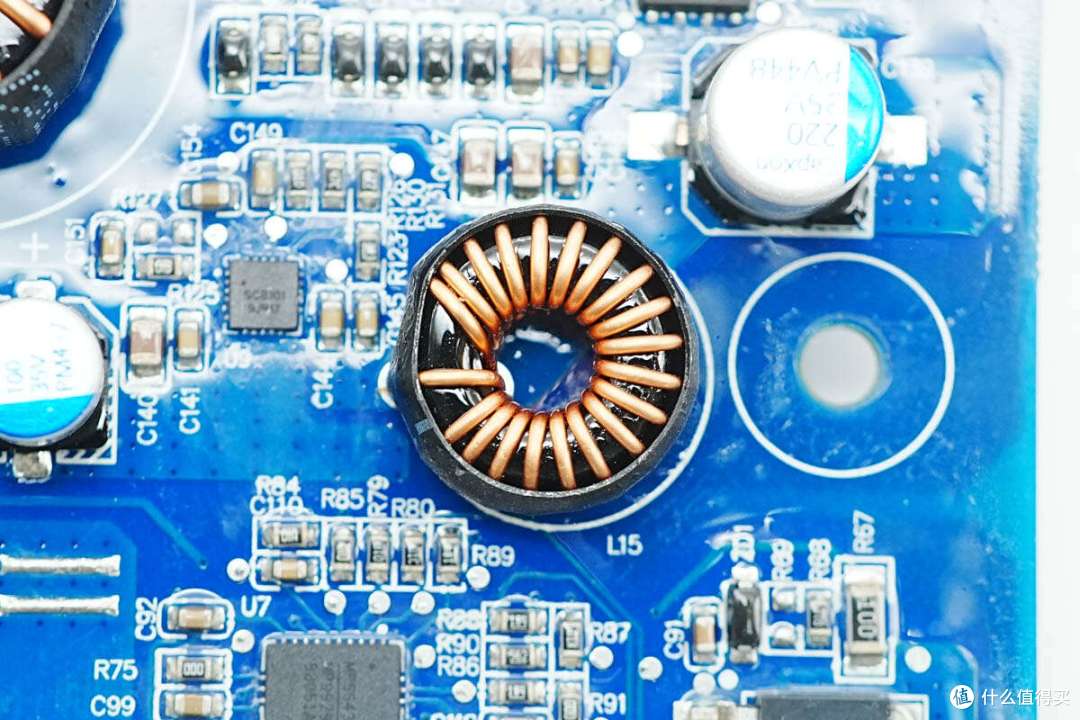

降压电感采用磁环绕制，外套热缩管绝缘。

输入滤波电容规格为100μF35V。

USB-A口滤波电容规格为220μF35V。

USB-A口VBUS开关管采用华润微CRTM063N04L。

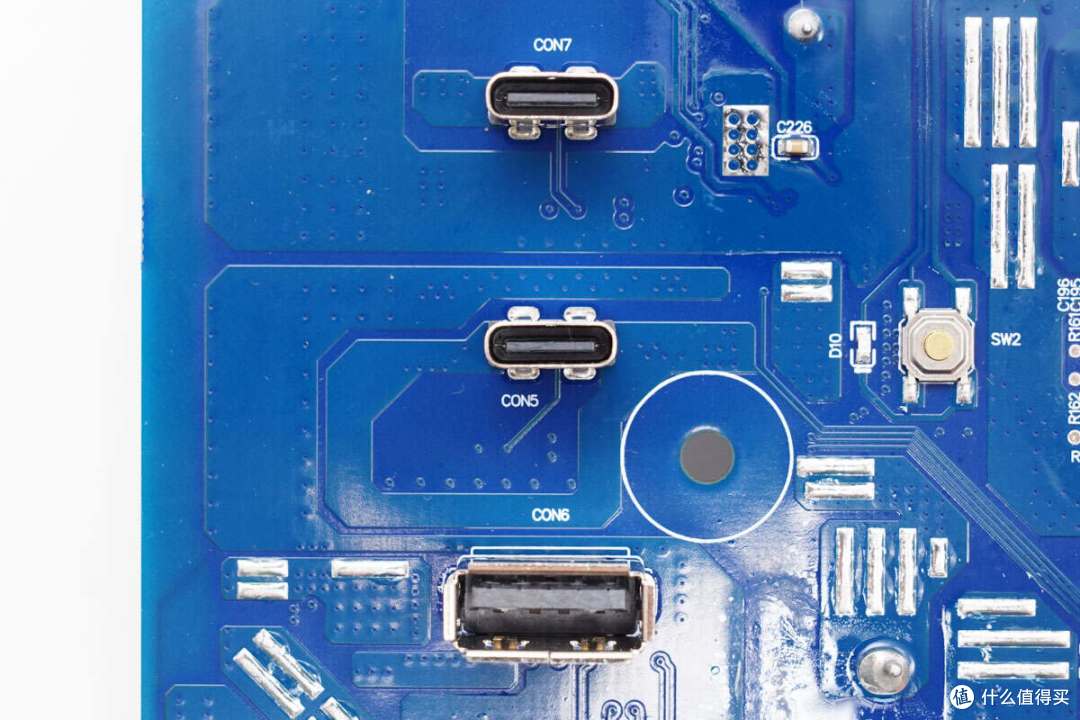

USB-C和USB-A母座均为过孔焊接固定，牢固耐用。

同步降压控制器来自南芯科技，型号SC8002，可配置为双输出或单输出。SC8002通过设置分压电阻将输出电压调节到一个5V或其他电压。还提供了高精度的输出限流。当两个输出通道中的任何一个达到设定的电流限流时，SC8002进入恒流模式。总输出功率可由电阻设置，便于恒功率控制，采用QFN-20封装。

南芯科技 SC8002 资料信息。

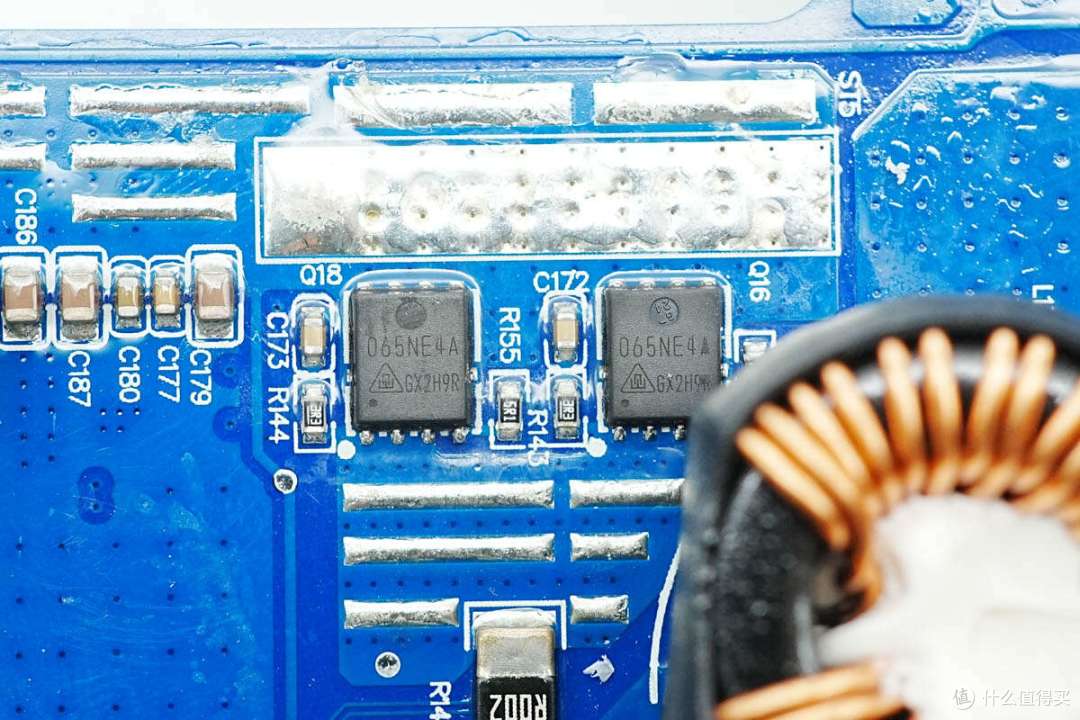

同步降压上管来自华润微，型号HGQ065NE4A，NMOS，耐压45V，导阻5.2mΩ，采用PDFN5*6封装。

2mΩ电流取样电阻特写。

降压下管采用华润微CRTM063N04L。

降压电感采用磁环绕制，外套热缩管绝缘。

输入滤波电容规格为220μF35V。

输出滤波电容规格为220μF35V。

用于车充输出接口的滤波电感特写，底部设有电木板绝缘。

车充输出接口通过焊接连接，焊点打胶加固绝缘。

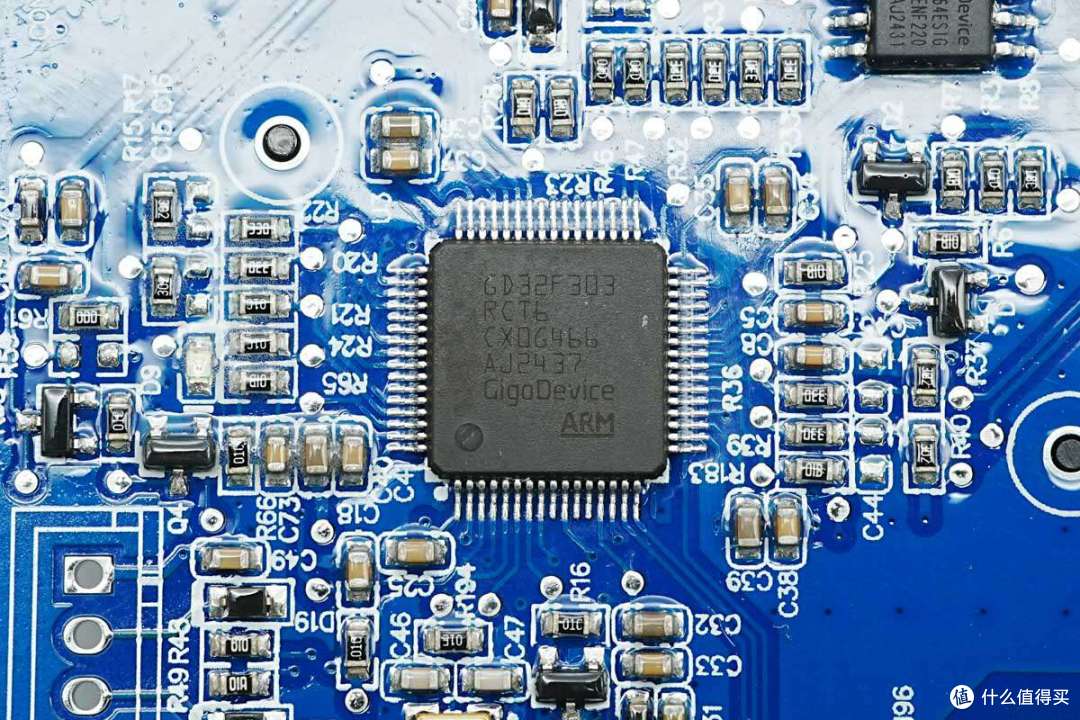

主控MCU来自兆易创新，型号GD32F303RCT6，是一颗主频达120MHz的MCU，内置Cortex-M4内核，具备256KB FLASH和48KB SRAM，支持PWM信号输出，采用LQFP64封装。

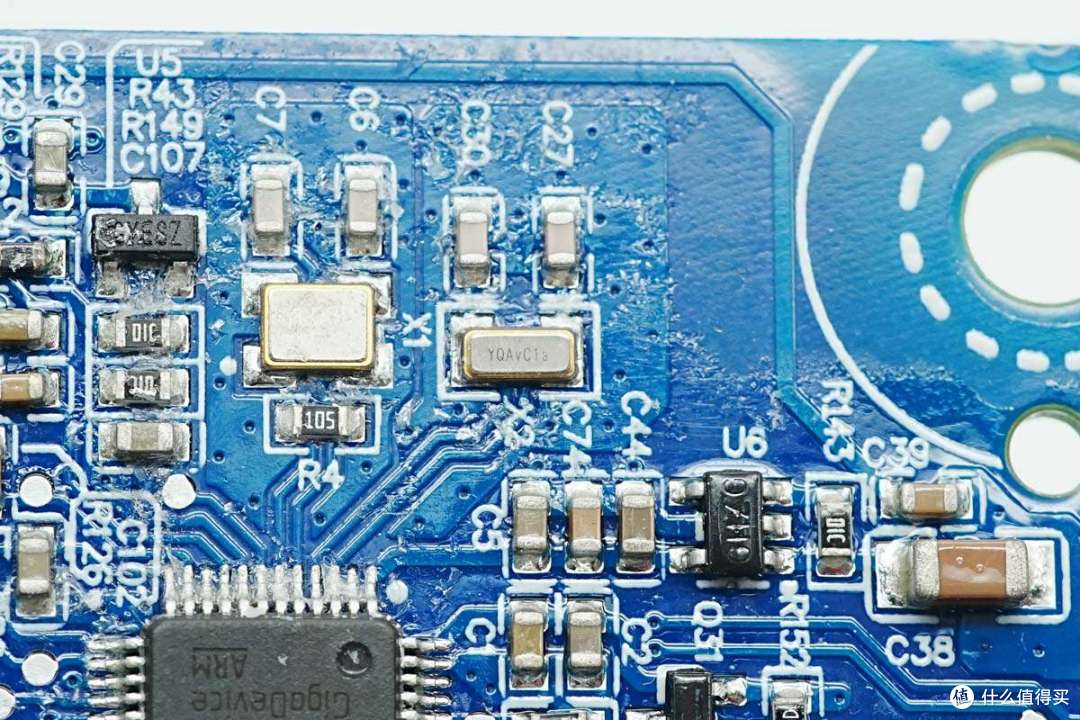

MCU外置8MHz时钟晶振特写。

存储器来自兆易创新，型号GD25Q64E，容量为8MB，采用SOP8封装。

为MCU供电的降压芯片来自芯源系统，型号MP9487，芯片内置高压上管，支持100V输入电压，输出电流为1A，采用SOIC-8 EP封装。

33μH降压电感特写。

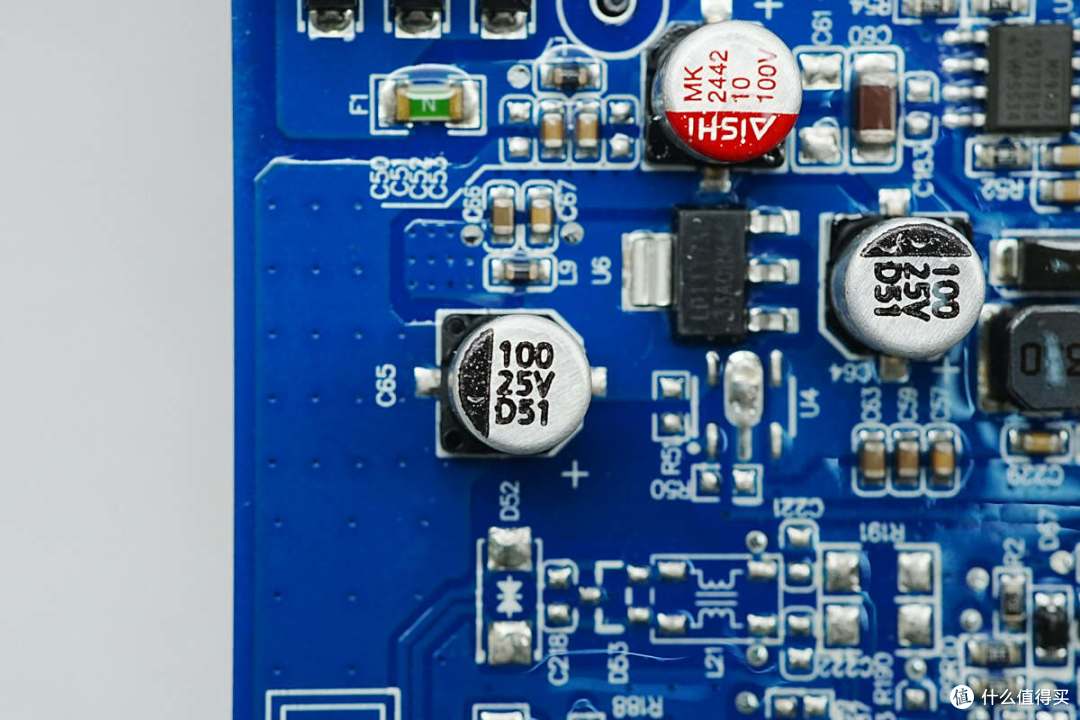

输入滤波电容来自艾华，规格为10μF100V。

输出滤波电容规格为100μF25V。

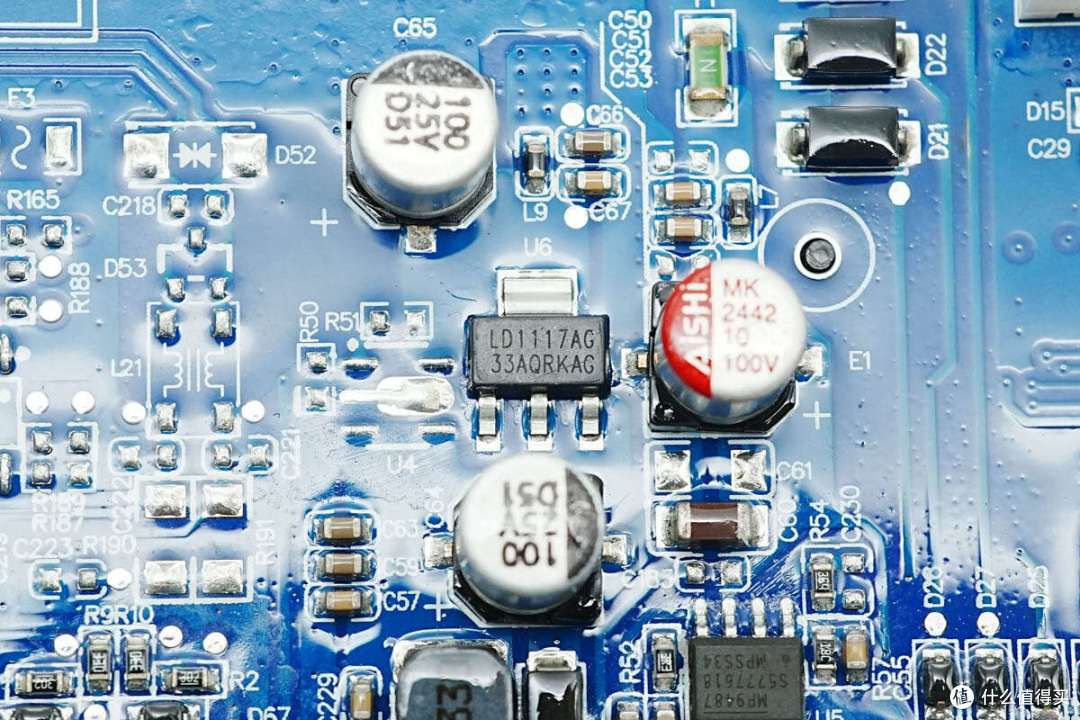

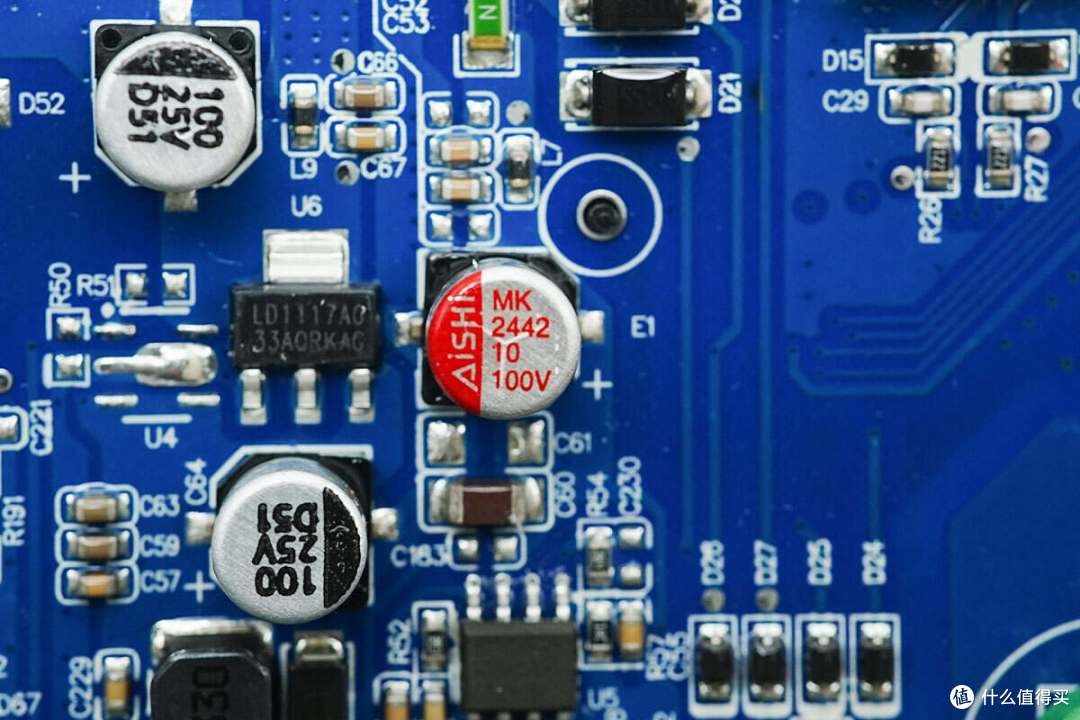

LD1117稳压器输出电压为3.3V，为MCU供电，采用SOT223封装。

输出滤波电容规格为100μF25V。

无线通信模块来自乐鑫，型号ESP32-C3-MINI-1，支持2.4G WiFi和蓝牙5，用于户外电源连接手机APP使用。

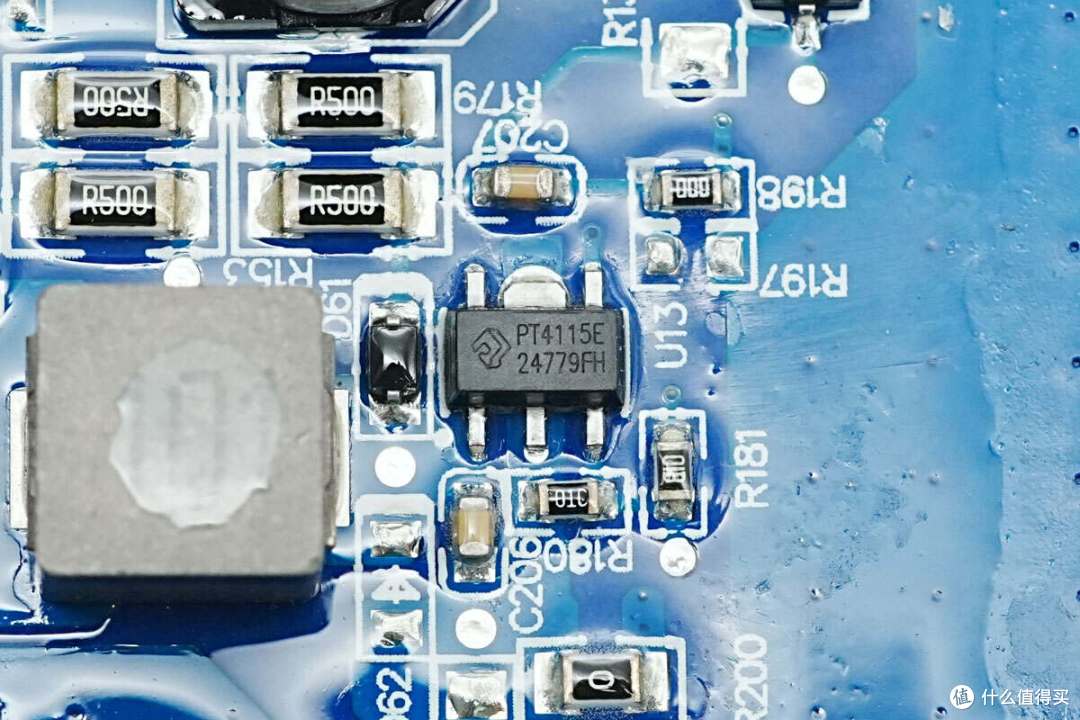

LED驱动芯片来自华润矽威，型号PT4115E，是一颗降压型LED驱动器，支持50V输入电压，输出电流为1.5A，采用SOT89-5封装。

100μH合金电感特写。

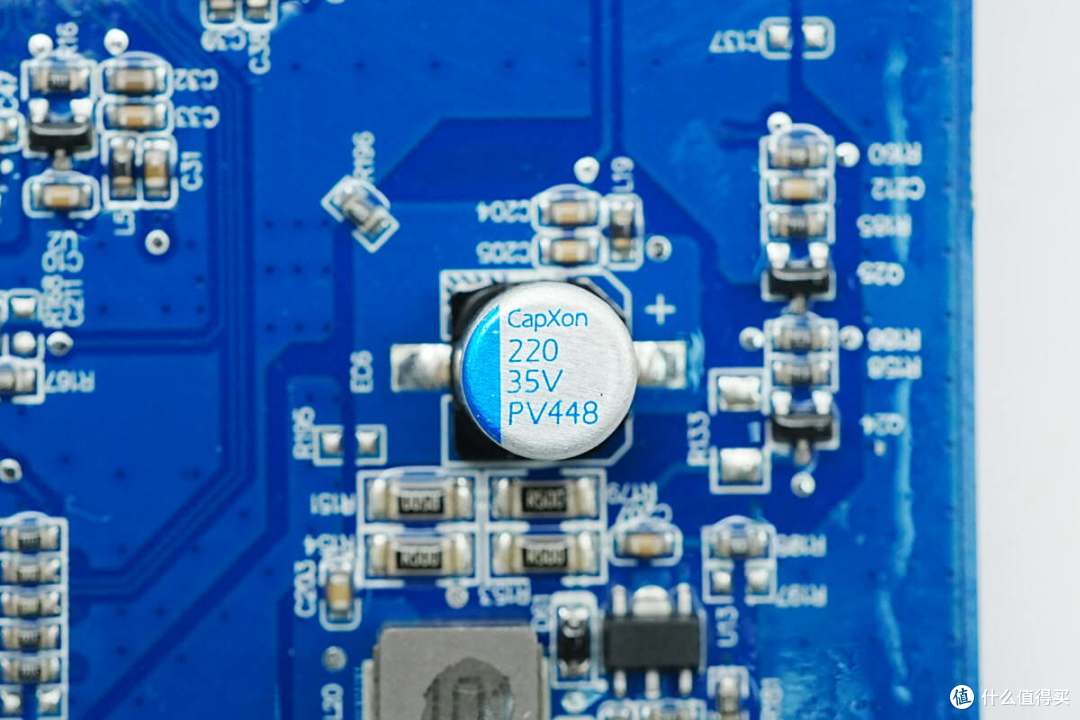

滤波电容规格为220μF35V。

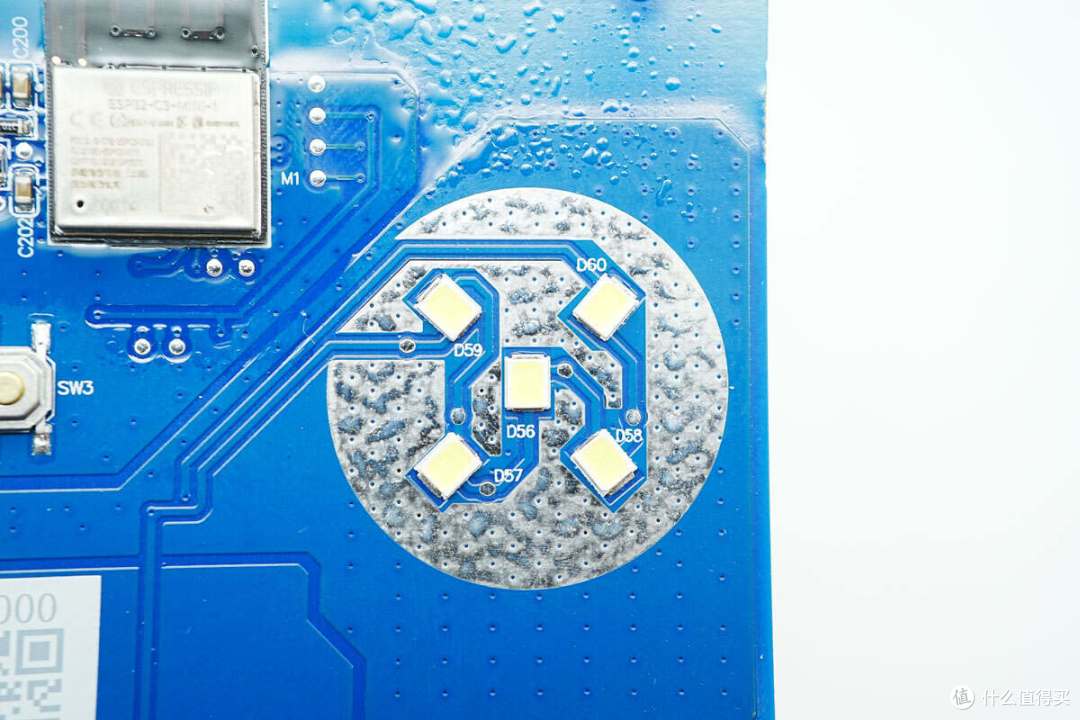

贴片LED照明灯为5颗串联。

液晶屏幕通过排线连接。

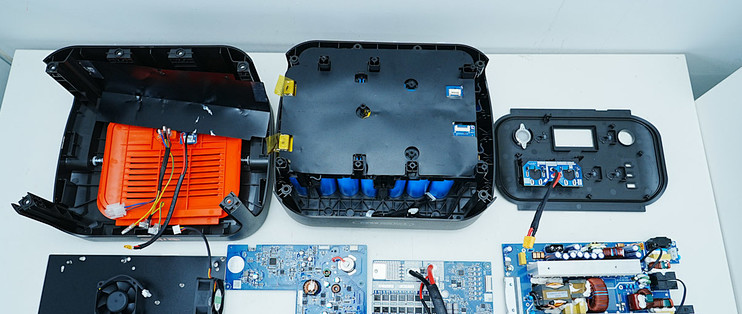

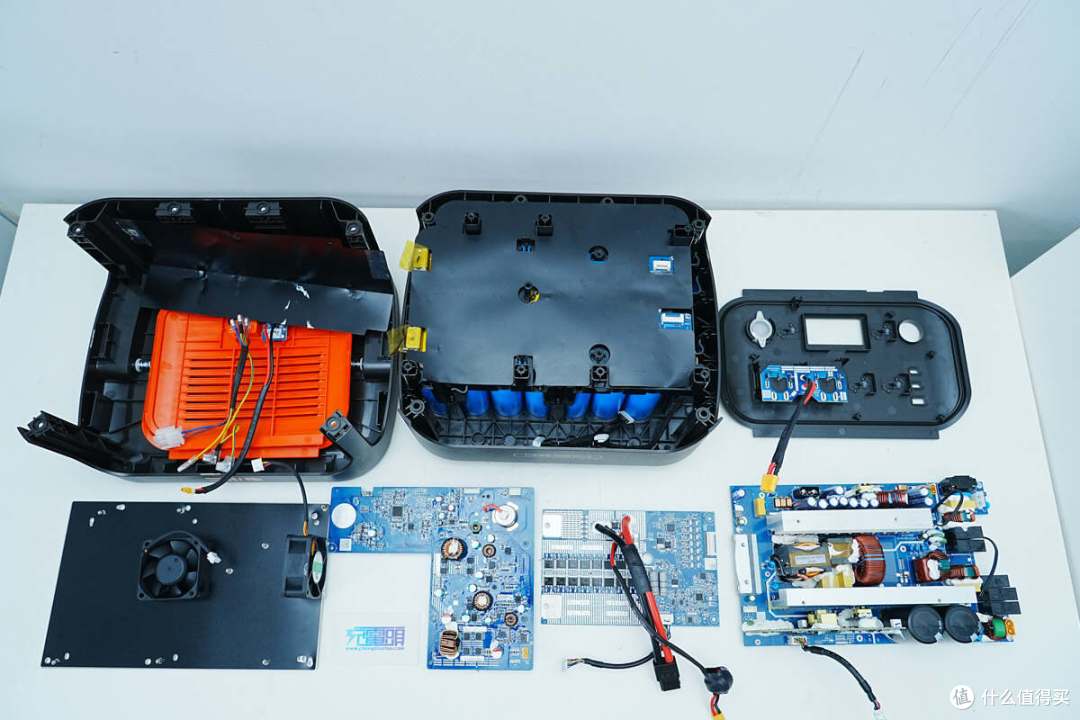

全部拆解一览，来张全家福。

充电头网拆解总结

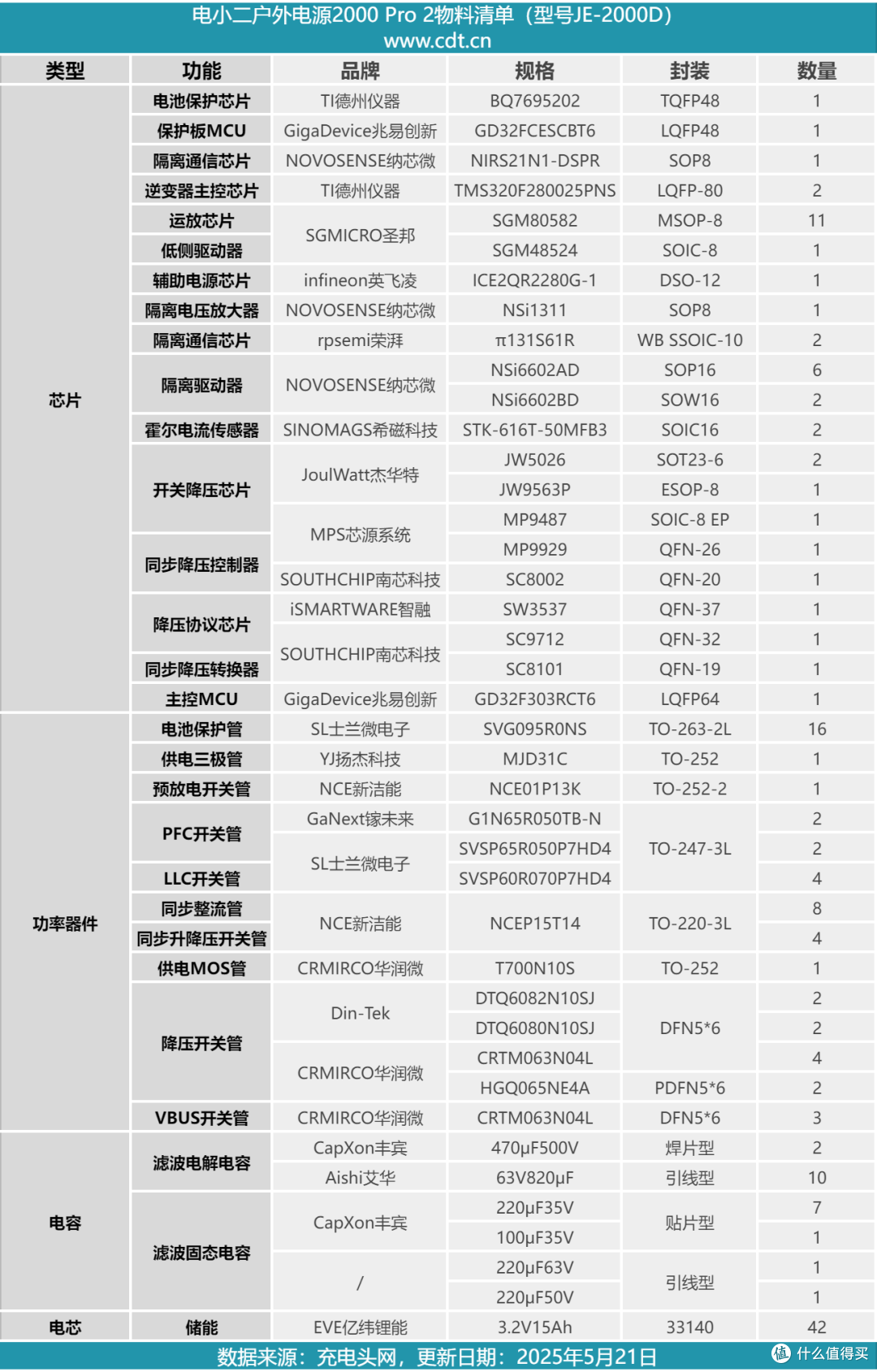

最后附上电小二户外电源2000 Pro 2的核心器件清单，方便大家查阅。

电小二户外电源2000 Pro 2支持市电，太阳能充电和车充充电，在没有电网的场合也能正常充电使用。户外电源支持2200W逆变输出，可以使用大功率电器而无需担忧断电问题。并且还具备PD100W快充输出，满足笔记本电脑和手机快速充电需求，进一步提升使用体验。

充电头网通过拆解了解到，电小二户外电源2000 Pro 2使用全球TOP3亿纬锂能汽车级磷酸铁锂电芯，搭配CTB结构设计，将电池通过壳体底座结构组装成为整体，强度远超传统结构，小巧又安全。氮化镓双向逆变模块提升转换效率，发热更小，可靠性更高。同时集成MPPT功能，进一步提升空间利用率。

针对夜间充电，户外电源具备轻音充电功能，噪声小于30分贝，并支持应急闪充，80分钟即可完全充满。保护板设有均衡电路，能够最大化电池性能，提升使用时间。内部PCBA模块均涂有三防漆，元件之间打胶加固，抗震防摔，提升整机可靠性。
