8K实时剪辑，数万元的商业级NAS搭建丨威联通TS-h1290FX全程安装记录

大家好，我是加勒比考斯，很高兴再次和大家见面。

这次来和大家聊一个企业级全闪存NAS，它的售价不低，威联通TS-h1290FX！

我有一个开摄影工作室的朋友，终于在年底把挂载的DAS容量全都干满了，他工作室里面有多台DAS都挂载在各个成员的Mac上，使用局域网各成员在各台Mac之间互相访问挂载的DAS资料，但是如果哪天有哪个成员没来，一时半会儿还不能访问其电脑下挂载的DAS，也是挺麻烦的。

麻烦还不止如此，我来细说：他工作室里面有编导、拍摄、剪辑、后期以及商务等多位成员，但是小工作室并不是完全按照职责来进行，编导与拍摄有空也会帮帮剪辑进行一些粗剪，后期与剪辑更是分不开，商务需要实时把控项目进度，随时把项目进度分享给客户，所以资料还要移过来移过去，随时还要导出预览版给到客户查看，如果商务外出还要带个大号移动硬盘以防万一。

所以综合而言，DAS这种存储方式效率较低，而且还容易出错。

这个朋友找我询问后，我给他推荐了NAS，在所有品牌、各个产品里面选择许久后，最终敲定了威联通TS-h1290FX，这是一台12盘位全闪存商用旗舰NAS，支持12块U.2 NVMe PCIe Gen 4/SATA SSD，搭配AMD EPYC 7002 系列 8 核心/16 核心处理器，拥有2个25GbE光口和2个2.5GbE电口，可以满足超高性能低延迟的传输，即使针对需求极其严苛的4K/8K影音串流和后制工作，也可带来更高的视频产制效率。

威联通（QNAP）TS-h1290FX十二盘位U.2NVMe/SATA全快闪网络存储NAS（含SSD7.68T*12块）196999元京东去购买

另外，TS-h1290FX可以使用ZFS文件系统拥有卓越的数据实时重删、压缩、精简等功能，还拥有SSD优化技术以及数据自我修复功能可确保数据完整性，而且最重要的是对比各家产品之后，只有威联通的价格最为合适，最后是走的是我这边媒体价。

威联通TS-h1290FX的亮点：

1、性能方面：采用AMD EPYC 7302P 16核心32线程处理器，睿频可达3.3GHz。也有其他配置可以选。这个处理器性能很强，可以满足几乎所有数据处理量大的应用程序或标准企业基础架构应用程序的需求。支持虚拟化技术可实现更多环境的迁移。

2、内存方面：配置128GB RDIMM DDR4 ECC内存，能够实现数据的错误检查和纠正，可显著提高NAS运行的稳定性和增加可靠性。

3、硬盘方面：支持12块2.5英寸SATA硬盘，包括U.2 NVMe PCIe Gen4×4 SSD。

4、网口方面：支持2个2.5GbE电口，2个25GbE光口

5、拓展方面：支持4个PCIe拓展插槽，分别是PCle Gen 4x16；PCle Gen 4 x16；PCle Gen 4 x8；PCle Gen 4 x16，可以拓展显卡，网卡，SSD扩展卡，无线网卡，多合一卡等

6、系统层面：支持ZFS文件系统，支持RAID Z阵列，最快的多层快取，实时在线数据重删、压缩、压实技术，支持实时快照同步，能够修复错误区块等等

具体参数列表如下：

我们在搭建设备上也花了很多功夫来搭配，工作室成员不多，但是都有高速连接访问需求，所以我们也一起配置了威联通万兆交换机QSW-M1208-8C来链接所有成员。由于公司所有人都是采购的iMac，已选万兆网口的Macmini以及自带万兆网口的Mac Studio，所以设备端的万兆不用担心。

购买的搭建设备：

万兆交换机：QSW-M1208-8C

我们采用了威联通QSW-M1208-8C万兆交换机作为工作室数据交换中心，因为是工作室是全万兆环境，所以对交换机的要求很高，需要拥有极高的吞吐能力，QSW-M1208-8C总交换容量240Gbps，总无壅塞流量是120Gbps，即使同时有12个成员同时同时该交换机互相访问，均可跑满10Gbps的带宽速度。

第二点，由于TS-h1290FX采用的是25GbE SFP+网口，而成员使用的Mac电脑则是配置的电口万兆，所以这台万兆交换机还需要同时支持光电接口，在市面上找了一圈只有威联通万兆系列的交换机才有混合万兆接口。

第三点，由于威联通NAS支持链路聚合，所以最好交换机也要支持LACP动态链路聚合功能，比如NAS支持动态把数据传输给交换机，交换机再把数据传输给用户电脑，如果交换机不支持LACP动态链路聚合功能，那么就有可能会出现这种情况：假设NAS总带宽为10Gbps的速率，接端口1的电脑访问NAS速度极快达到9.5Gbps，但是接端口2的电脑访问速度就极慢，可能只有0.5Gbps；如果支持LACP动态链路聚合之后，那么就会动态分配，保证每个端口用户都能享受极佳的速率。

网线：超六类CAT6A类双屏蔽纯铜8芯双绞线

这个网线其实超5类网线就已经足够，但是个人总喜欢保证足够充分，所以选择了超6类双屏蔽纯铜8芯双绞线，这个其实性能已经严重过剩，但是预算充足可以上的，保证不会后续出问题。

TS-h1290FX上手体验

TS-h1290FX的外观完全是重新设计的，与以往的威联通都不一样。

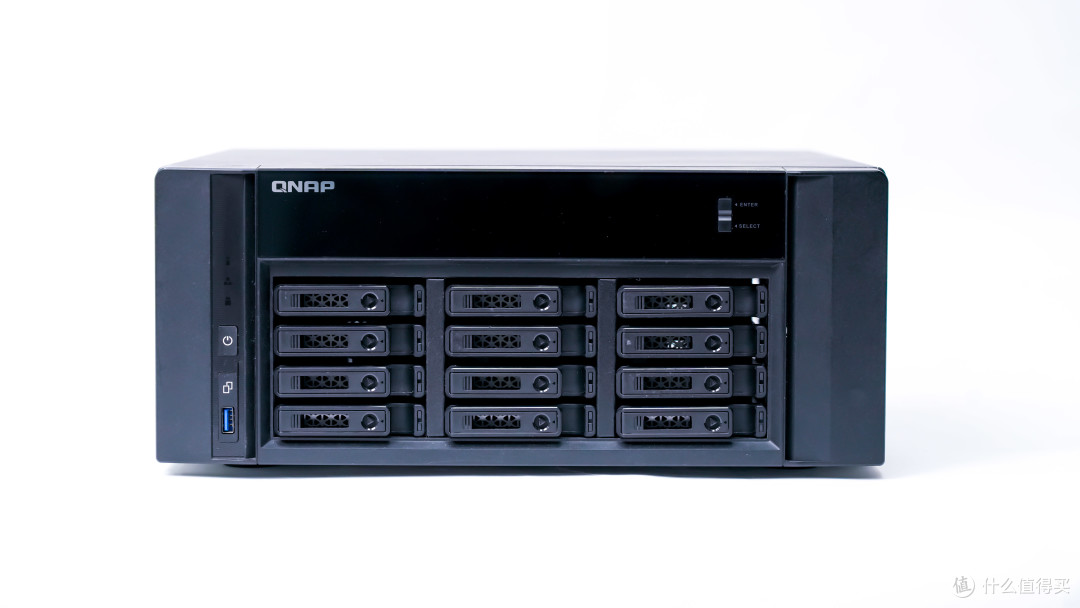

它的正面左侧是开关机按键和一键拷贝按键，中间是12个U.2 NVMe SSD盘位，当然也支持SATA SSD。上方是一个屏幕可以显示工作状态，屏幕右边是2个按键，可以调动屏幕内容，查看多个状态。

TS-h1290FX的尺寸为150 × 368 × 362 mm，机身净重为8.99 kg。

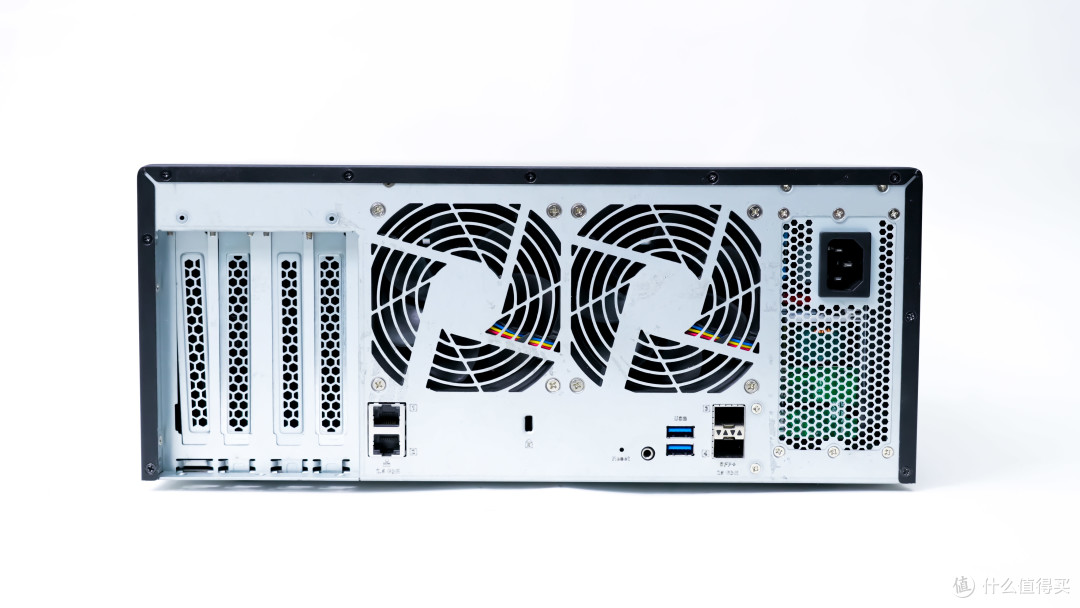

机身背部拥有丰富的接口，包括有2个25GbE光口，2个2.5GbE电口，2个USB3.0接口，以及4个4个PCIe 插槽。

插槽 1：PCIe Gen 4 x16

插槽 2：PCIe Gen 4 x16

插槽 3：PCIe Gen 4 x8

插槽 4：PCIe Gen 4 x16

拆开机身：

可以看到4个PCIe插槽位置。

可以看到8个DDR4内存插槽，支持ECC。

硬盘我们选择的是7.68TB的西部数据Ultrastar DC SN640 U.2 NVMe SSD 。

装进去然后开机。

TS-h1290FX默认的是QuTS Hero系统，这个系统是以ZFS文件系统为基础的系统，拥有RAID Z阵列，最快的多层快取，实时在线数据重删、压缩、压实技术，支持实时快照同步，能够修复错误区块等等。

QuTS Hero系统只支持存储池设置，不支持静态卷，支持实时在线数据重删、压缩、压实技术。

系统的设置与应用和QTS系统保持一致，没有其他差别。

U.2 NVMe SSD硬盘的速度基本稳定在3.76GB/s。

关于组建存储池方式：

需要注意的是，由于文件系统不同，所以 RAID 类型其实也是有所变化的。比如说这个 RAID 0 并不是咱们之前所认识的 RAID 0，该阵列虽然在两种文件系统中表现不同，但是所采取的本质原理一样，所以威联通还是在QuTS hero系统还是按照原来的命名方式来让大家更加通俗易懂。目前提供的RAID阵列有RIAD 0，RAID 1，RAID 5，RAID 6，RAID TP，Triple Mirror，RAID 10，RAID-50，RAID-60等等。

RIAD 0 : 在ZFS存储池中，它叫做“Stripe”。

Stripe是把连续的数据分割成相同大小的数据块，把每段数据分别写入到阵列中的不同磁盘上的方法。简单的说，条带是一种将多个磁盘驱动器合并为一个卷的方法。这就能使多个进程同时访问数据的多个不同部分而不会造成磁盘冲突，而且在需要对这种数据进行顺序访问的时候可以获得最大程度上的 I/O 并行能力，从而获得非常好的性能。但是，这种存储池结构没有数据冗余，一旦Stripe中的任意一块磁盘出现问题，那么Stripe中存储的所有数据都会丢失。

RAID 1：在ZFS存储池中，它叫做“Mirror”。

Mirror是冗余的一种类型，通过磁盘数据镜像实现数据冗余，ZFS对镜像中的磁盘数量没有限制，在Mirror中的磁盘上存储互为备份的数据。当原始数据繁忙时，可直接从镜像拷贝中读取数据，因此Mirror可以提高读取性能。这是存储池结构中单位成本最高的，但提供了很高的数据安全性和可用性。当一个磁盘失效时，系统可以自动切换到镜像磁盘上读写，此时可以替换失效磁盘进行数据恢复。

RAID 5：在ZFS存储池中，它叫做“RAID Z1”。

首先需要说明的是：RAID Z是ZFS提供的数据冗余方式，同时解决硬件RAID的一些固有限制，例如在硬件控制器提供警报之前随时间写入的写入漏洞和损坏数据。ZFS提供三种冗余级别，称为RAID Z，其中RAID Z之后的数字表示每个存储池可丢失多少个磁盘而不丢失数据。

RAID Z1与 RAID 5 类似，一重奇偶校验，至少需要三个磁盘。它拥有最大的磁盘空间，当数据以大块（128K或更多）写入和读取时，性能会很好。

RAID 6：在ZFS存储池中，它叫做“RAID Z2”。

RAID Z2 与 RAID 6 类似，双重奇偶校验，至少需要四个磁盘。

RAID TP：在ZFS存储池中，它叫做“RAID Z3”。

RAID TP 也称为 RAID Z3，是ZFS文件系统独有的，三重奇偶校验，当至少有五个磁盘可用时，可以选择RAID-TP。它可针对三个磁盘出现故障提供保护。RAID-TP提供的磁盘故障保护能力高于RAID6。

Triple Mirror：

Triple Mirror是ZFS文件系统独有的，类似于raid 5，但是raid5是牺牲总存储空间的三分之一，而Triple Mirror却是牺牲总存储空间的三分之二。当选定磁盘数是三的倍数时﹐可以选择Triple Mirror 。在每个由三个磁盘构成的组中﹐每个磁盘所包含的数据均相同。您将失去总存储空间的三分之二﹐以换取极佳的磁盘故障保护能力。

至于其他的RAID 10，RAID-50，RAID-60等磁盘阵列大家可以自行了解，这里不再多提。

由于是应用于剪辑场景，且全部都是U.2 NVMe SSD，太稳了，所以什么阵列都可以。为了安全一点，还是组建raid5（raid Z1）来使用。

至于速度我都是走的万兆，也没有走25GbE，也没有走2.5GbE。

实际剪辑的话，都是通过SMB协议直接挂载每个成员的电脑里面，当做本地磁盘来使用。

SMB（Server Message Block）通信协议是微软和英特尔在 1987 年制定的协议，主要是作为 Microsoft 网络的通讯协议，它是当今世上网络文件系统协议两极之一的存在。

SMB 使用了 NetBIOS 的应用程序接口 （Application Program Interface，简称 API）。另外，它是一个开放性的协议，允许了协议扩展——使得它变得更大而且复杂；大约有65个最上层的作业，而每个作业都超过120个函数，甚至Windows NT也没有全部支持到，最近微软又把 SMB 改名为 CIFS（Common Internet File System），并且加入了许多新的特色。

简单而言，SMB 协议是在局域网上用于服务器文件访问和打印的协议。CIFS 可以看做是应用程序协议如文件传输协议和超文本传输协议的一个实现。

那么如何在威联通 NAS 中如何体现？

1、直接在电脑“网络”挂载。

2、通过 Qfinder Pro 挂载。

直接在电脑“网络”挂载

首先需要注意的是，电脑要和 NAS 处于同一个局域网。打开“我的电脑”,然后点击“网络”，可以看到“计算机”里面有一个设备名称“NAS59B838”这就是咱们局域网内的 NAS。

稍后，点击它进入登录页面。

账号密码是 NAS 的登录账号及密码，注意请勾选“记住我的凭据”，这样子下次登录就不用再输入密码了。

进来后可以看到 NAS 里面的文件夹，咱们随便选择“homes”文件夹，右键点击，选择“映射网络驱动器”。然后就可以变成本地磁盘。

通过 Qfinder Pro 挂载

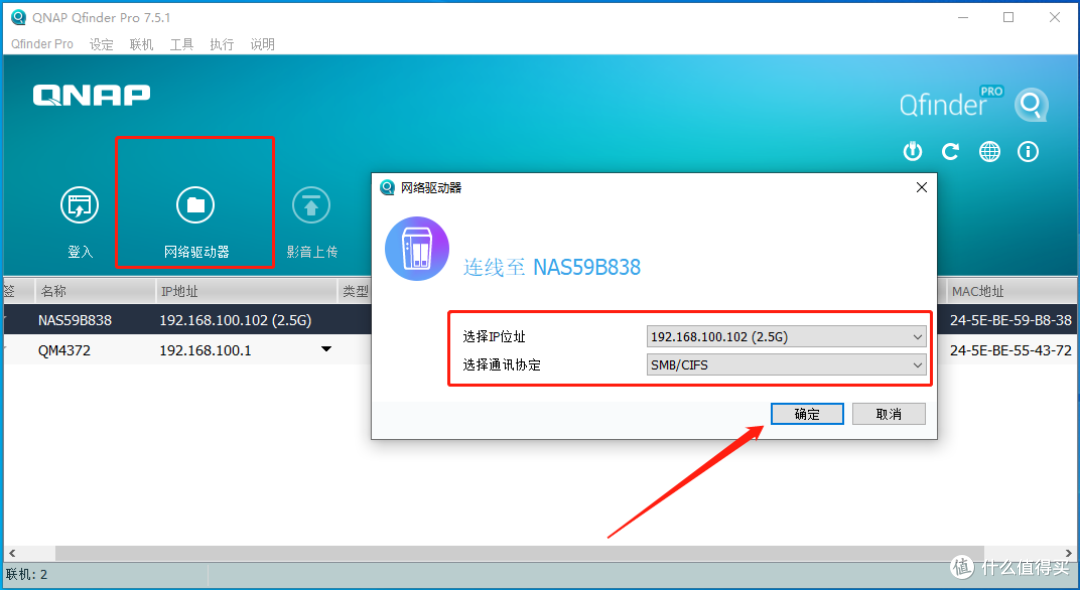

在电脑上打开 Qfinder Pro，选择好你需要挂载文件夹的 NAS，然后选择“网络驱动器”，会出现一个框提示选择 IP 地址，选择通讯协议，咱们选择 SMB/CIFS。

点击确定之后，咱们就要开始输入 NAS 的账号密码了。

注意请勾选“记住我的凭据”，这样子下次登录就不用再输入密码了。

进来后可以看到 NAS 里面的文件夹，咱们随便选择“homes”文件夹，右键点击，选择“映射网络驱动器”。然后返回“我的电脑”，就可以看到“网络位置”多了一个卷，这个卷就是 NAS 里面的文件夹，它平时表现就和本地的卷一样，可以随意使用。

总结

TS-h1290FX整体体验：一个字流弊！全闪存设计意味着从出生就走的最高端路线，所有场景都满足，视频工作室，设计工作室以及土豪玩家可以考虑~
