8盘9盘NAS机箱结构分析,散热和共振测试
外观展示
机箱有黑白两种颜色,并配有磁吸防尘面罩,尺寸如下:宽345MM深290MM高260MM,搭配挂耳后可上机柜。
机箱采用上下分层的结构设计,下层是9盘位的热插拔硬盘位,背板采用2个8643和1个SATA数据传输接口,支持硬盘故障错误指示,支持温控风扇转速监控,兼容SAS、SATA两种规格的硬盘。背板和主板相连有3种方式,具体连接方式根据主板和转接卡决定。
硬盘区采用独立风道设计,后窗标配3个8025风扇,散热效果佳。
上层放置电源、主板,电源位支持ATX电源,电源限长140mm;主板支持matx、itx主板,有4个全高pcie位,显卡最长支持250MM,cpu散热器限高135MM;前后面板可根据需求加装3个9225风扇给上层散热,上层内部可安装2块2.5寸硬盘,其中1块厚度限制在7mm。主板隔层配有拉手,使组装维护更加便捷。
散热和共振测试
本次测试采用的硬件清单如下:
硬盘是2块7200转的3 T 企业级硬盘、2块7200转的4 T 企业级硬盘、4块5900转的1T硬盘和1块7200转的2T SAS盘,电源是400W ATX电源,135mm的散热器,上层前面板装了2个 9225规格的PWM风扇,安装了显卡和HBA卡,下层是标配的3个8025规格风扇。

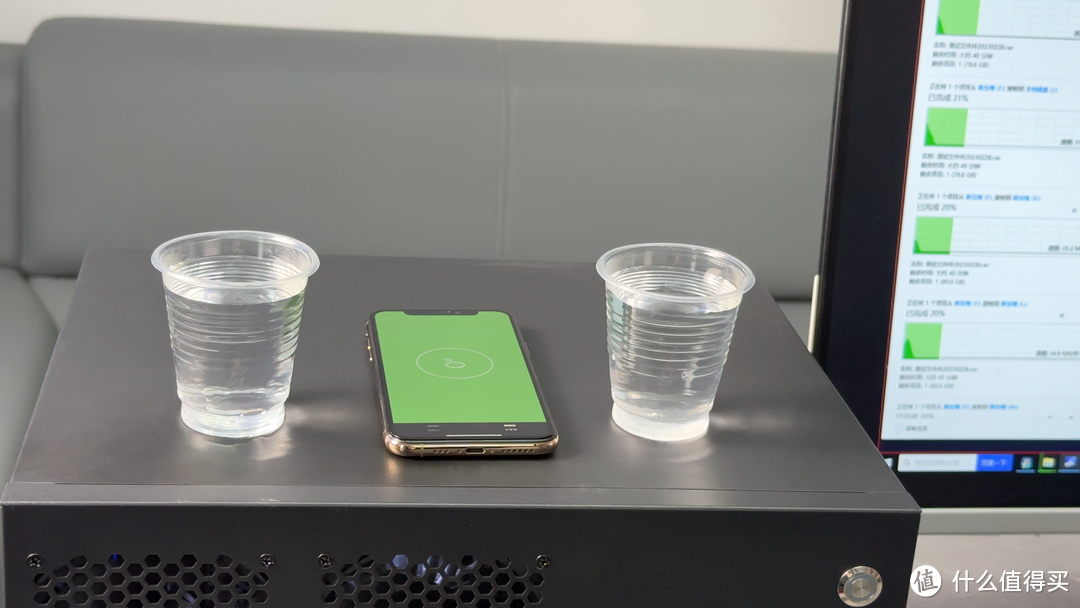

室温26℃,对CPU进行温度压力测试,CPU起始温度40℃,硬盘起始平均温度在24℃,上层风扇1500转,下层风扇转速2500转,整体风向为前进后出,开机6s后下层风扇自动降速到1500转,接着我们向9个硬盘各拷入100GB文件,在5分钟左右,CPU的温度达到了50℃,CPU风扇转速稳定在1800转左右,在主机运行20分钟后,在上盖放了两杯水及iphone水平仪,可见水轻微晃动,iphone水平仪始终保持在0度,整机的噪音为55分贝左右,如果离NAS主机1米距,噪音基本就是40分贝。文件拷贝40分钟左右,CPU温度稳定在了50℃左右,硬盘温度平均升高4℃。
