YK-Lab两款新表简测之一-Shizuku

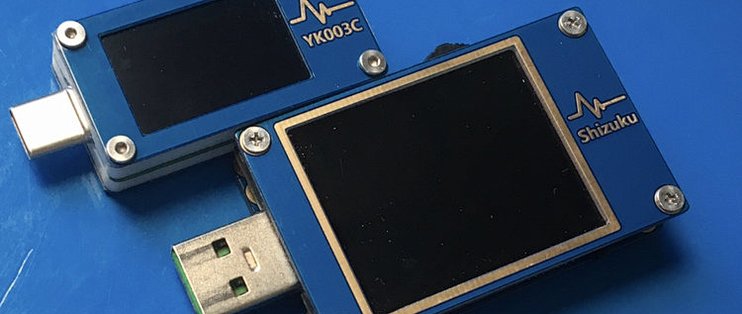

一、外观

Shizuku属大屏测试仪,左边是OPPO同款USB3.0大电流公头用于测试A口类产品,也可以测VOOC之类的低压大电流,表中有1.8”TFT大屏。仪表长约71mm,宽约35mm,厚度在10mm,也不算大。和别人家表(Power-Z FL除外)的区别在于有一个三段拨轮,一个顶仨。

YK-Lab两款新表简测之一-Shizuku

右边是USB-A母座,也是USB3.0,也可过大电流。配合3.0公头做到了VOOC小米vivo之类的魔改直通。上方亦可看到10003的版本号,最老的一版了,04多了一个负载电阻,后批公头变5Pin,05是缩水版,公母头都是5pin。

YK-Lab两款新表简测之一-Shizuku

PD开关是YK家表的一大特色(从Kotomi Pro就有)插上PD充电器由于CC线未下拉而不开机,这时打开PD开关即开机,E-Mark读取时亦要打开,使用完后须关闭。图中处于关闭状态。

YK-Lab两款新表简测之一-Shizuku

二、表头功能简测

1.主页面

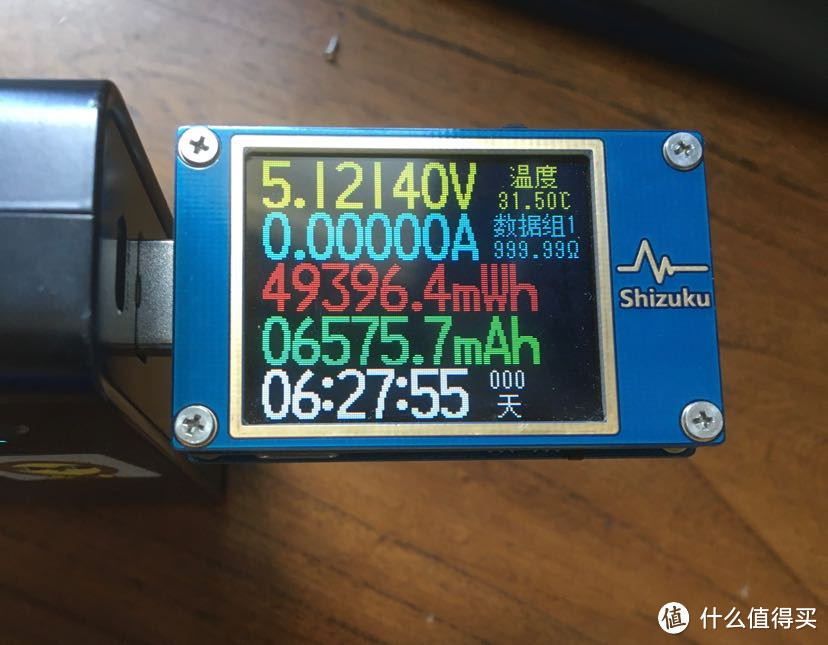

第一屏显示电压,电流,能量,容量和统计时间,左上角显示板端温度,当前数据组和负载等效电阻,右下有三个图标,lua脚本负载模块和独立供电。

YK-Lab两款新表简测之一-Shizuku

第二屏,最常用的一屏,有D+D-电压,电压电流功率和协议。

YK-Lab两款新表简测之一-Shizuku

第三屏以大字体显示电压电流功率和温度。

YK-Lab两款新表简测之一-Shizuku

第四屏为黑屏,仅统计容量能量,标称耗电0.4mA@5V,即一根MFi的A to Lightning的耗电YK-Lab两款新表简测之一-Shizuku

2、左短菜单,短按左键进入。

YK-Lab两款新表简测之一-Shizuku

快充触发,协议全面,VOOC什么的都也包括了

YK-Lab两款新表简测之一-Shizuku

触发QC3.0,小意思(一个飞友表示7700怪怪的…)

YK-Lab两款新表简测之一-Shizuku

全协议充电宝主板触发SCP,正常

YK-Lab两款新表简测之一-Shizuku

PD触发,先是PDO

YK-Lab两款新表简测之一-Shizuku

PPS触发测试

YK-Lab两款新表简测之一-Shizuku

YK-Lab两款新表简测之一-Shizuku

VOOC触发~0.01V加减

YK-Lab两款新表简测之一-Shizuku

快充协议自动检测,协议同样全面。全协议充电宝其实也支持AFC,固件的bug,YK003C也有问题。可以看到显示出了QC4+,PD3.0 PPS和功率22W的标识

YK-Lab两款新表简测之一-Shizuku

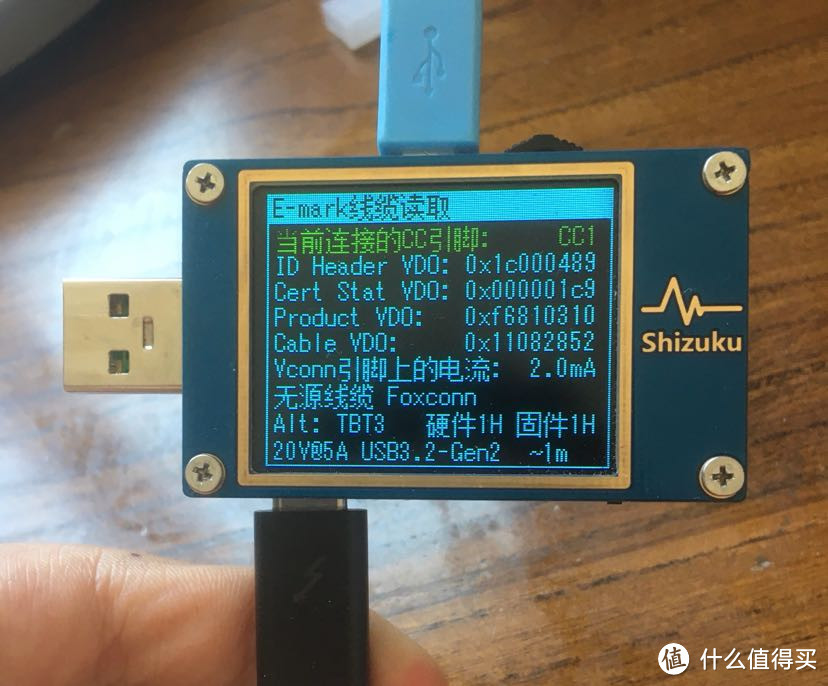

E-Mark读取,打开PD开关。这里有两种连法:

Micro供电:

YK-Lab两款新表简测之一-Shizuku

A口供电:

YK-Lab两款新表简测之一-Shizuku

可以看到ThunderBolt 3的Alt,小于1m的长度,5A电流之类的数据。

总线电压波形,其实是示波器,高级U表的常有功能。

YK-Lab两款新表简测之一-Shizuku

测线阻有几种方式,我这采用内部负载方法测线。

YK-Lab两款新表简测之一-Shizuku

紫米50cm 5A CC线线阻51mR,相当不错。

YK-Lab两款新表简测之一-Shizuku

也可以测A to C线,华为FreeBuds 3配线不过大电流线阻大到150mR。

YK-Lab两款新表简测之一-Shizuku

杂类功能,Dash读取可惜没有一加线YK-Lab两款新表简测之一-Shizuku

YK-Lab两款新表简测之一-Shizuku

Apple充电器数据读取,SN功率什么的,用来鉴别苹果PD充电器真假。

YK-Lab两款新表简测之一-Shizuku

MFi测试高压保护,也可测转接头

YK-Lab两款新表简测之一-Shizuku

不支持Apple2.4A的充电器启用Apple2.4A加速前后:

YK-Lab两款新表简测之一-Shizuku

YK-Lab两款新表简测之一-Shizuku

启用软件Dash线前后:

YK-Lab两款新表简测之一-Shizuku

YK-Lab两款新表简测之一-Shizuku

蜂鸣器作负载不敢试,怕炸YK-Lab两款新表简测之一-Shizuku

3、左长菜单

YK-Lab两款新表简测之一-Shizuku

自己写了一个千本桜的前奏,可以播~

lua的指示灯亮了YK-Lab两款新表简测之一-Shizuku

YK-Lab两款新表简测之一-Shizuku

离线记录,以后缀为.ShizukuRec的文件保存,挂载USB大容量存储即可读取~

YK-Lab两款新表简测之一-Shizuku

4、电压电流波动

没啥好说的YK-Lab两款新表简测之一-Shizuku

YK-Lab两款新表简测之一-Shizuku

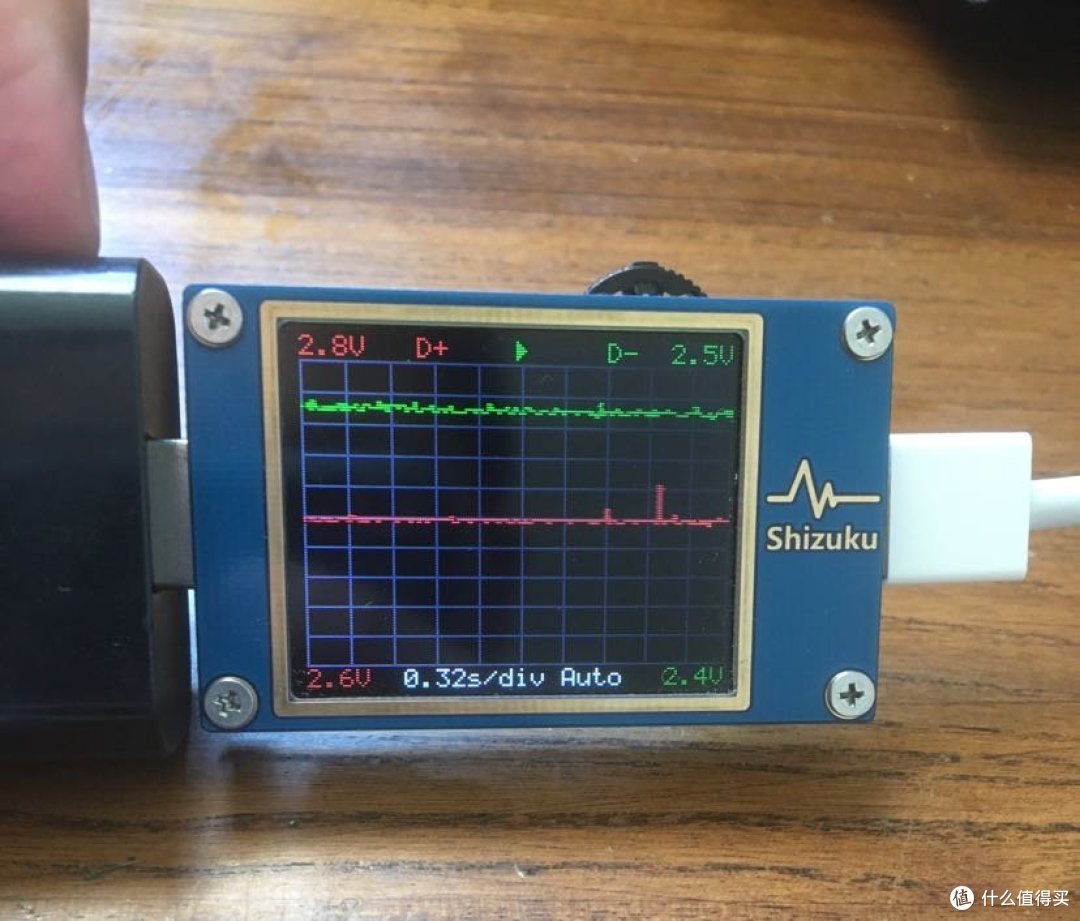

长按中键可以切换至D+D-波形。

YK-Lab两款新表简测之一-Shizuku

5、设置菜单

少动这个界面,我也不多说了。

YK-Lab两款新表简测之一-Shizuku

YK-Lab两款新表简测之一-Shizuku

6、右短菜单

控制模块

单个Shizuku无法使用模块。

YK-Lab两款新表简测之一-Shizuku



YK-Lab两款新表简测之一-Shizuku

YK-Lab两款新表简测之一-Shizuku

7、时钟

长按右键进入。

YK-Lab两款新表简测之一-Shizuku

三、配合负载测试

东西不少呢YK-Lab两款新表简测之一-Shizuku

YK-Lab两款新表简测之一-Shizuku

1、外观

这就是负载本尊了,和Shizuku的大小差不多,竟可以测100W性能炸裂!大Mos的型号被磨了YK-Lab两款新表简测之一-Shizuku

YK-Lab两款新表简测之一-Shizuku

背面是七叶小风扇,散热用。

YK-Lab两款新表简测之一-Shizuku

2、组装

首先拆掉正反面版,取两个铜柱

YK-Lab两款新表简测之一-Shizuku

给母口边上的孔装上

YK-Lab两款新表简测之一-Shizuku

盖好前面板后拿出排线,拨一下扣金属触点朝下插进去再拨一下

错误示范

YK-Lab两款新表简测之一-Shizuku

正确方法:

YK-Lab两款新表简测之一-Shizuku

穿过后盖板

YK-Lab两款新表简测之一-Shizuku

使用铜柱固定后盖

YK-Lab两款新表简测之一-Shizuku

排线插入负载In口,同样方法

YK-Lab两款新表简测之一-Shizuku

螺丝固定负载,大功告成!

YK-Lab两款新表简测之一-Shizuku

3、开机测试

插上充电器,模块指示灯亮

YK-Lab两款新表简测之一-Shizuku

主页面多出一屏显示参数。

YK-Lab两款新表简测之一-Shizuku

插入Micro USB后右键打开负载模块,三种测试方法。

YK-Lab两款新表简测之一-Shizuku

恒流测试2A电流:

YK-Lab两款新表简测之一-Shizuku

恒功率测试18W:

YK-Lab两款新表简测之一-Shizuku

斜坡模式设置起始电流100mA,结束电流2500mA,上升率100mA/s,保护电压2.5V启动

YK-Lab两款新表简测之一-Shizuku

YK-Lab两款新表简测之一-Shizuku

YK-Lab两款新表简测之一-Shizuku

YK-Lab两款新表简测之一-Shizuku

运行中

YK-Lab两款新表简测之一-Shizuku

停止后有一图表。

YK-Lab两款新表简测之一-Shizuku

小结

Shizuku可能是目前同类产品中最牛的一款,尤其是可扩展模块设计,Shuzuku与负载模块的组合,几乎可以完成全部充电器充电宝的测试,还有lua脚本自写程序功能。总的来说,它保持了与类似竞品差不多的售价,但性能和扩展性突出,建议大神入手YK-Lab两款新表简测之一-Shizuku

缺点嘛…小贵YK-Lab两款新表简测之一-Shizuku

彩蛋

YK-Lab两款新表简测之一-Shizuku
