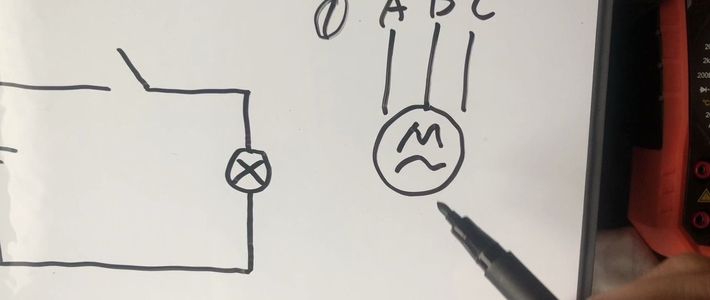

一张由爱好者绘制的电路图，因其不规范的画法引发了讨论。内容深入剖析了这张图中的多处错误，并验证了其能否实现“电机启动则灯灭，电机停止则灯亮”这一特定控制功能，对理解电机控制原理有实际帮助。
智能速览
图中电气符号存在多处不规范或不完整的问题。
电路采用了接触器互锁与按钮互锁的双重保护设计。
灯泡的亮灭状态由接触器的常闭触点直接控制。
尽管图示有误，但电路原理可以实现预设的控制逻辑。
电路的核心功能是通过自锁和互锁机制实现的。
精华内容
一张由爱好者绘制的电路图，因其不规范的画法引发了讨论。然而，拨开符号的迷雾，其内在的电路逻辑是否真的能实现所愿的功能呢？让我们深入分析。
符号不规范
这张电路图的首要问题在于电气符号的绘制不完整。例如，热继电器（FR）缺少常闭触点的符号，停止按钮（SB1）和启动按钮（SB2、SB3）的图形也绘制得不标准。此外，图中的交流接触器仅用KM表示，未明确标注为KM1或KM2，增加了读图难度。这些错误是初学者常犯的，但不影响对电路原理的深入探讨。
双重互锁设计
电路设计上采用了双重互锁机制，这是保障电机安全运行的关键。第一重是接触器互锁，通过KM1和KM2的常闭触点相互串联在对方的线圈回路中，防止两个接触器同时得电。第二重是按钮互锁，通过启动按钮SB2和SB3的联动，确保在一个方向启动时，另一个方向的启动回路被断开。
功能实现验证
接下来验证其目标功能：合上电源，电流通过KM1和KM2的常闭触点，灯泡点亮。按下启动按钮SB2，KM1线圈得电并自锁，同时通过联动电路使KM2线圈也得电吸合。此时，原先控制灯泡回路的两个常闭触点均断开，灯泡熄灭。当按下停止按钮SB1后，所有线圈失电，接触器释放，常闭触点复位，灯泡重新点亮。
结论与启示
分析表明，尽管图纸在符号规范上存在明显缺陷，但其核心控制逻辑是成立的，完全可以实现“电机启则灯灭，电机停则灯亮”的预设功能。这个案例提醒我们，学习电工不仅要掌握绘图规范，更要深刻理解电路的工作原理，才能在遇到不规范的图纸时，依然能够准确判断其功能。
这次电路分析不仅是一次技术找茬，更是对电工基本功的提醒。规范的符号是沟通的桥梁，而扎实的原理知识才是解决问题的关键。你是否也曾遇到过类似‘形似而神在’的电路图呢？
