装机推荐 篇一百零八：背插革命，装机新风尚：MSI B760M PROJECT ZERO主板深度体验

对于许多热衷于电脑硬件的玩家来说，机箱内部的走线问题往往是一大挑战，尤其是机箱正面的线路布局，很难做到完美隐藏。但现在，微星推出的MSI B760M PROJECT ZERO零主板为这一问题提供了优雅的解决方案。

这款主板独特的设计使得所有正面接口得以完美隐藏，不仅提升了主机的整体美观度，还使得内部走线更加整洁有序。而与之完美搭配的MAG PANO M100L PZ黑刃或白刃机箱，则更进一步强调了这种简约与美观的结合。

当MSI B760M PROJECT ZERO零主板与MAG PANO M100L PZ机箱相结合时，二者形成了强大的“双剑合璧”组合。机箱背插设计使得主板上的接口和线路得以完全隐藏，让主机的外观更加炫酷，同时也为玩家提供了一种更加便捷的搭建方式。

外观颜值

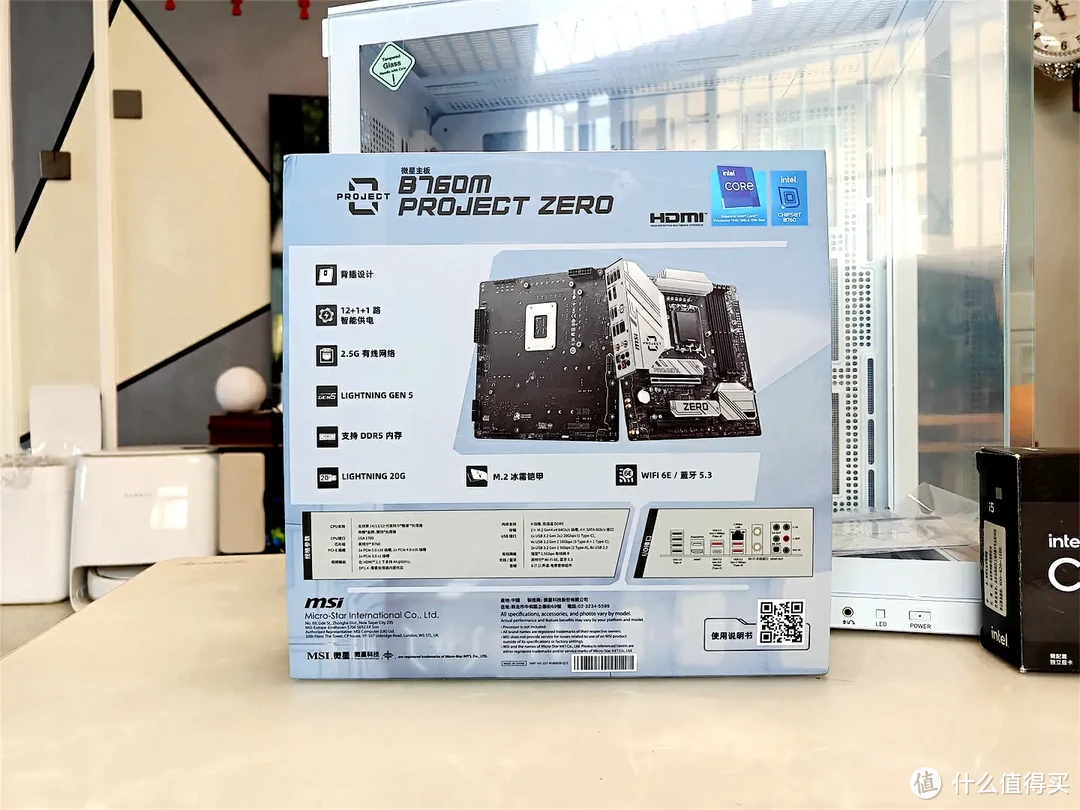

微星（MSI）推出了其全新背插主板——MSI B760M PROJECT ZERO，以独特的蓝色基调包装设计引领清新潮流。包装正面直观地展示了产品实物及其型号，而背面则详尽地介绍了其众多卓越特性。

微星B760M PROJECT ZERO作为微星首款背插主板，其外观与B760迫击炮主板颇为相似。它采用标准的MATX版型，并基于Intel B760芯片组设计。主板的VRM、SSD安装位以及南桥芯片位置都配备了坚固的银白色铝制散热装甲，而装甲上则印有独特的“PROJECT ZERO”LOGO涂装，彰显其独特身份。

微星B760M PROJECT ZERO主板在供电规格上同样与B760M迫击炮主板保持了一致性，采用了12+1+1的供电设计。其中，CPU核心供电部分采用了12相Duet Rail设计，核显供电则是1相。为了提升电流处理能力，主板配备了钛金电感和能够承受75A电流的DrMOS。在外接供电方面，它采用了8+8pin的供电接口。为了增强VRM区域的散热效果，散热片进行了加大设计，并配备了高品质的7W/mK MOSFET散热垫和choke散热垫，确保在高负载环境下主板仍能发挥出应有的性能表现。

主板装备了四根内存插槽，每根插槽支持高达32GB的内存条，因此主板的总内存容量最大可以达到128GB。这些插槽支持内存频率最高可超频至7800MHz，为用户提供了极致的性能和速度。此外，主板还集成了微星自家的Memory Boost技术，进一步提升了内存的稳定性和性能。为了方便用户诊断和解决内存问题，

主板配备了三条PCI-E插槽，其中第一条是直接与CPU相连的PCIe 5.0 x16显卡插槽。这款插槽采用了先进的SMT焊接工艺（表面贴装技术），有效降低了杂讯干扰和电噪声，从而充分支持更高频宽和传输速度的PCI-E 5.0讯号。其理论带宽高达128GB/s，为用户提供了极致的数据传输速度。而下面的两条插槽则分别是PCIe 3.0 x1和PCIe 4.0 x4，满足了用户多样化的扩展需求

存储扩展方面，B760M PROJECT ZERO主板与迫击炮相同，提供2个PCI-E 4.0全速M.2接口，均为高速通道。但使用SATA协议M.2硬盘时，需插入第二个接口。两个接口均配备独立散热装甲，确保稳定运行。

主板的最大亮点在于其背插设计，将供电接口、SATA、风扇、ARGB、USB以及IO面板的接口全部移至主板背面。这种设计不仅使主板正面更加简洁，还方便用户在安装和布线时进行操作，特别是在安装大型散热器或进行复杂的线缆管理时，能够显著提升装机体验。此外，背插设计还有助于减少内部空间的占用，优化机箱内部的散热效果。

主板提供CPU FAN、AIO PUMP FAN及CPU OPT风扇接口，前置USB3.0、SATA、风扇接口。支持ARGB 5V/12V灯效，配备24pin主板供电接口，并设有前置Type-C接口，满足用户各种扩展和连接需求。

底部依旧是面板开关IO、SATA、USB、风扇接口、ARGB 5V/12V灯效接口，只不过这一次放在了背面。

IO接口同样丰富，包括4个USB 2.0接口、3个USB 3.2 Gen 2 10Gbps接口和1个USB 3.2 Gen 2x2 20Gbps Type-C接口，满足各种设备连接需求。同时，配备1组HDMI 2.0和1组DisplayPort 1.4接口，支持最高4096x2160@60Hz分辨率，并兼容HDCP 2.3、HDR和4K Ultra HD播放。网络方面，主板搭载2.5G高速网口与AX200 WiFi6无线网卡，板载声卡支持7.1声道输出，提供高品质的音频体验。

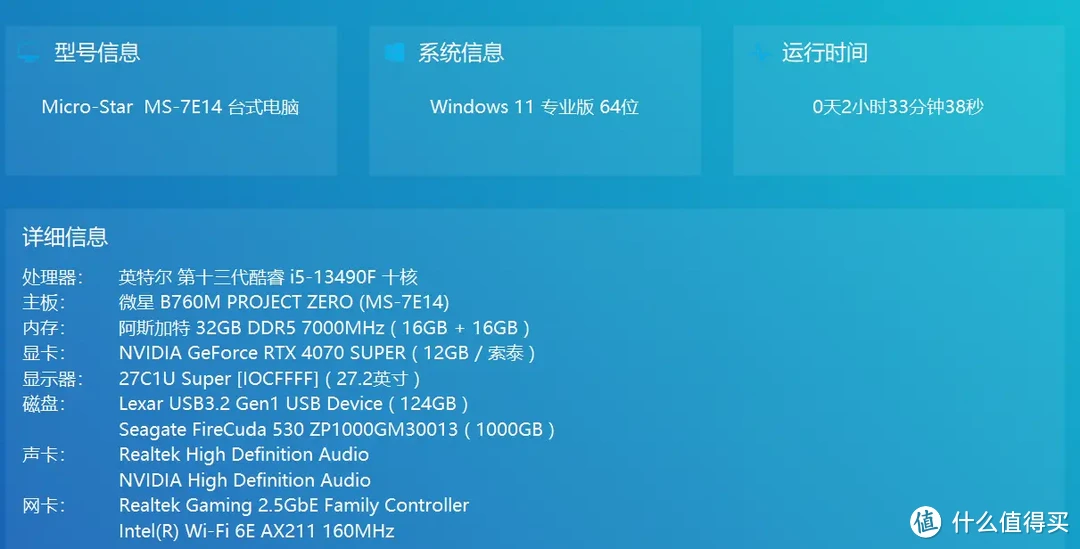

其他硬件一览

操作系统 ：Windows 11 专业版 64位（Version 23H2 / DirectX 12）

处理器：13th Gen Intel Core i5-13490F

主板：微星 B760M PROJECT ZERO (MS-7E14)

显卡： NVIDIA GeForce RTX 4070 SUPER ( 12 GB / 索泰 )

内存：32 GB ( Asgard DDR5 7000MHz 16GB x 2 )

主硬盘：希捷 FireCuda 530 ZP1000GM30013 (1 TB / 固态硬盘)

机箱：微星MAG PANO M100L PZ WHITE 白刃机箱

散热：微星MPG CORELIQUID D360一体式水冷

电源：微星 MSI MPG A850GL PCIE5金牌全模组

1、微星MAG PANO M100L PZ WHITE 白刃机箱

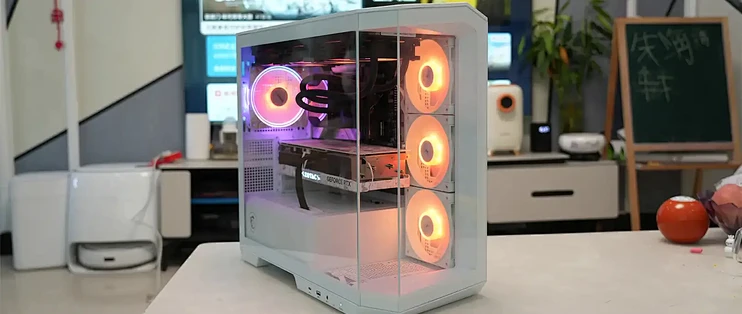

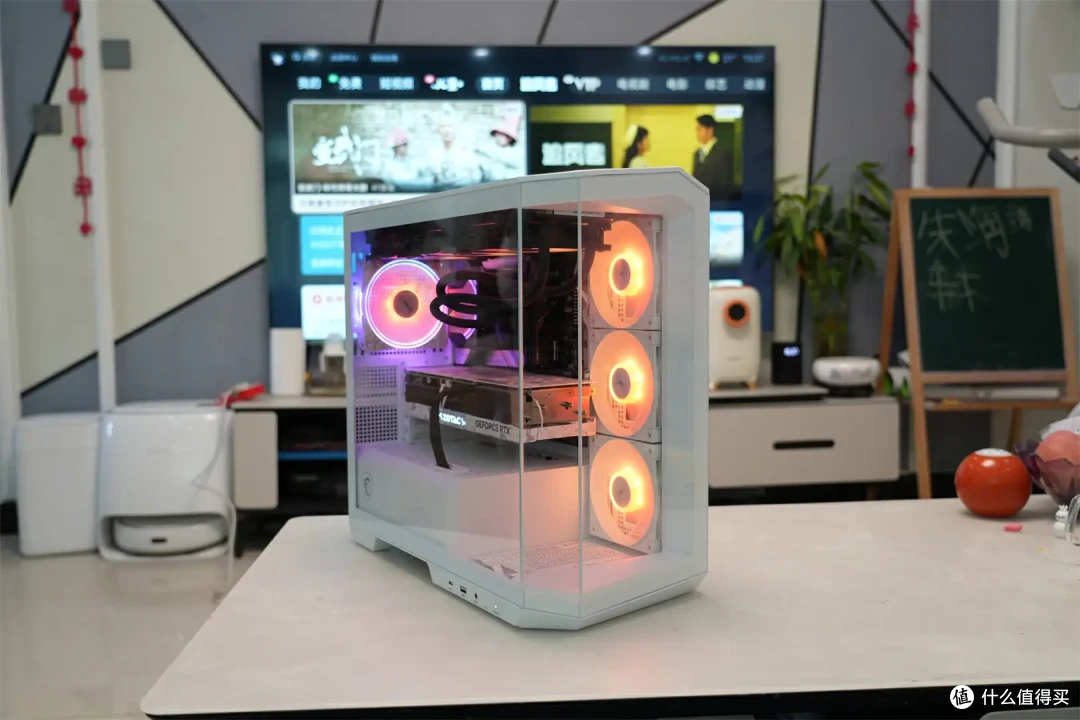

微星MAG PANO M100L PZ WHITE 白刃机箱的外观设计独树一帜，它在一众相似度极高的海景房机箱中脱颖而出。特别是在45°视角下，其独特的270度不规则切面造型和无立柱设计更是引人注目，赋予了机箱极高的辨识度，让人一眼便能记住它的独特之处。

从正面视角看，微星MAG PANO M100L PZ WHITE机箱以其独特的不规则外形线条展现出极高的设计感。270°的全景视野不仅为内部硬件提供了更好的展示效果，更在灯效的映衬下，使机箱显得通透明亮。机箱的做工扎实，斜角切面的钢化玻璃接缝规整，过渡自然，展现了出色的细节处理。无论是设计还是工艺，这款机箱都展现出了卓越的品质。

经过重新设计的B760M PROJECT ZERO主板背插布局，巧妙地隐藏了大部分连接线。除了显卡的供电线外，常规的24pin、8pin供电线，以及风扇、ARGB灯光、面板IO等接线都被巧妙地隐藏在主板背面，不再在正面显露。让整个内部舱体看起来更加整洁、清爽，不仅提升了整体美观度，还有助于提高散热效率和维护便利性。

微星MPG CORELIQUID D360一体式水冷

微星MPG CORELIQUID D360拥有出色的散热性能，其核心部分是一块360mm的冷排，精确尺寸为394×120×27mm。这款冷排采用铝质材料，既轻便又具有良好的导热性。其内部设计独特，拥有12路水路，结合密集的鳍片，可以迅速将热量传导并散发出去，确保处理器等关键部件在运行时保持低温。

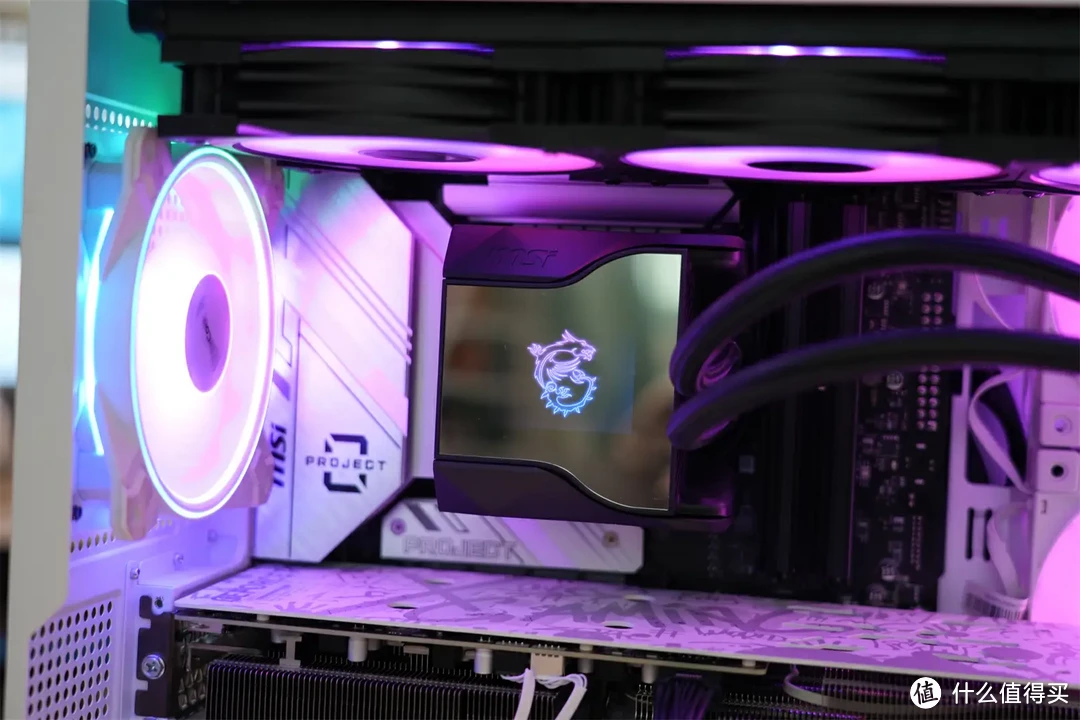

寒霜D360一体水冷的冷头设计独特且功能强大。其顶部配备了一块醒目的2.4英寸LCD显示屏，不仅能实时显示关键信息，还为整个系统增添了一丝现代感。冷头内部采用了精密的多层结构设计，旨在实现卓越的散热效果。一把60mm的风扇被巧妙地安置在其中，虽然尺寸适中，但其转速高达2800RPM±10%，确保了高效的热量排出。

值得一提的是，这款水泵的功率达到了4W，使得水流循环更加稳定、高效。同时，其工作噪音极低，仅为21dB，为用户提供了宁静的使用环境。此外，透过冷头外壳的散热栅格，寒霜D360还能为主板上的其他元器件以及VRM提供辅助散热，进一步增强了其整体散热性能。

微星 MSI MPG A850GL PCIE5

MPG A850GL电源拥有850W的额定功率，已通过80 Plus金牌认证，展现出其卓越的效能与节能特性。其采用了先进的DC TO DC电路和全桥LLC谐振技术，为计算机硬件提供稳定且高效的电力供应。标配的120mm FDB动态液压轴承风扇，不仅确保电源运行时低噪音，还让玩家能更加沉浸在游戏中，不受外界干扰。

此外，全模组和异色插头设计使玩家能够轻松判断接口是否插牢，从而有效降低短路风险，确保系统稳定运行。MPG A850GL支持单路12V供电，并配备了原生PCI-E 5.0供电接口，与ATX3.0兼容，为新一代RTX40系列显卡提供稳定的电力支持。其紧凑的尺寸（140*150*86mm）使其能够兼容更多不同型号的机箱，为玩家提供了更大的选择空间。

性能测试

经过CPU-Z的精确识别，Intel Core i5-13490F处理器de 热设计功耗（TDP）为65瓦特，采用了10纳米制程技术。在修订版本中，它被标识为C0步进。在核心配置方面，它拥有6个性能核心和4个能效核心，总共构成了16个线程，为多线程应用提供了强大的处理能力。

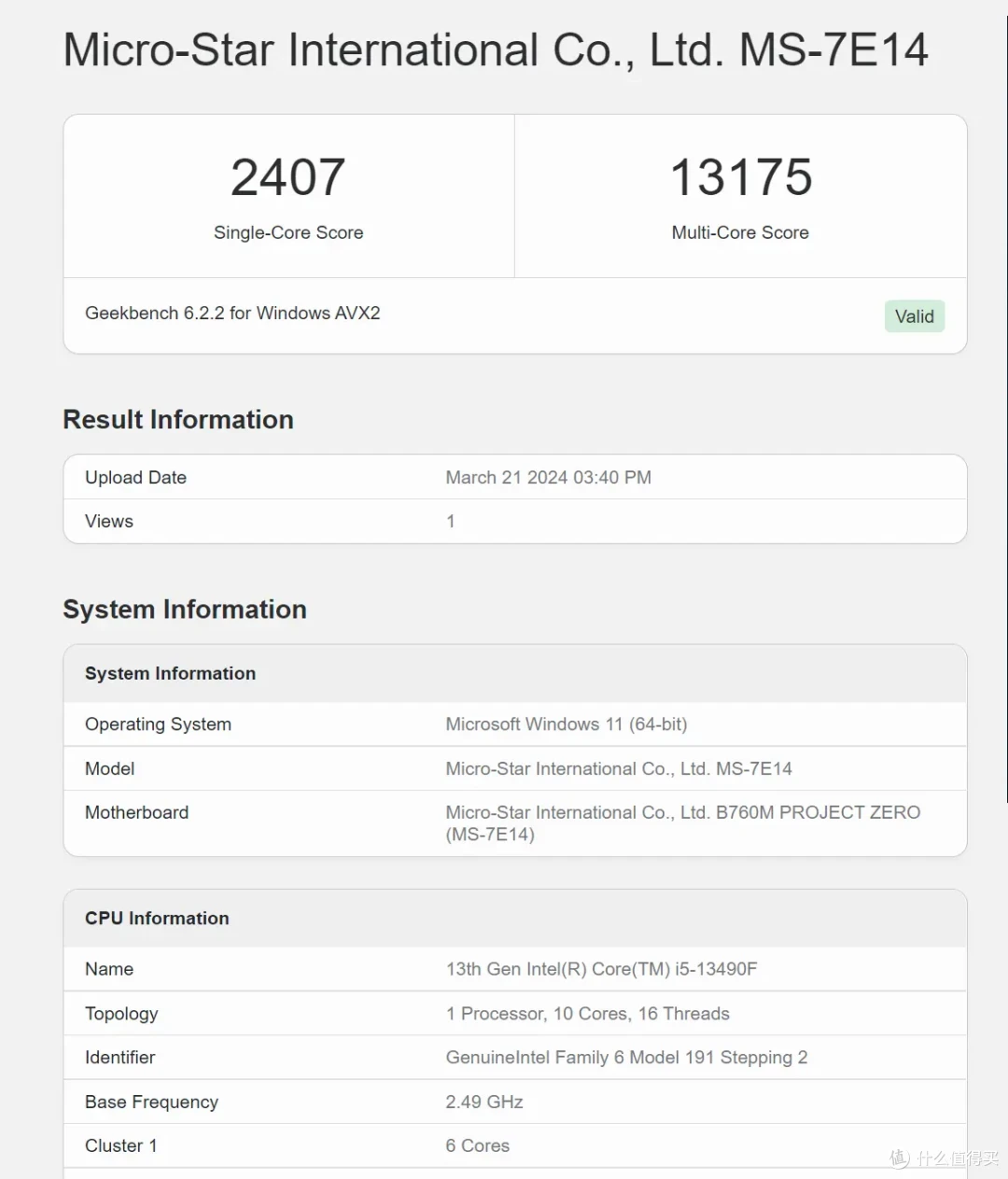

GeekBench 6测试显示，Intel Core i5-13490F处理器单核得分2407，多核得分13175，性能卓越。

经过3DMARK11专业版的测试，单核1006分，多核为7626分。

TSE得分为8978，其中CPU得分为5710。

在Cinebench R23 的测试中：单核心是1732 pts，多核心获得16033pts的超好成绩！

用V-Ray score测试，V-Ray性能：16146。

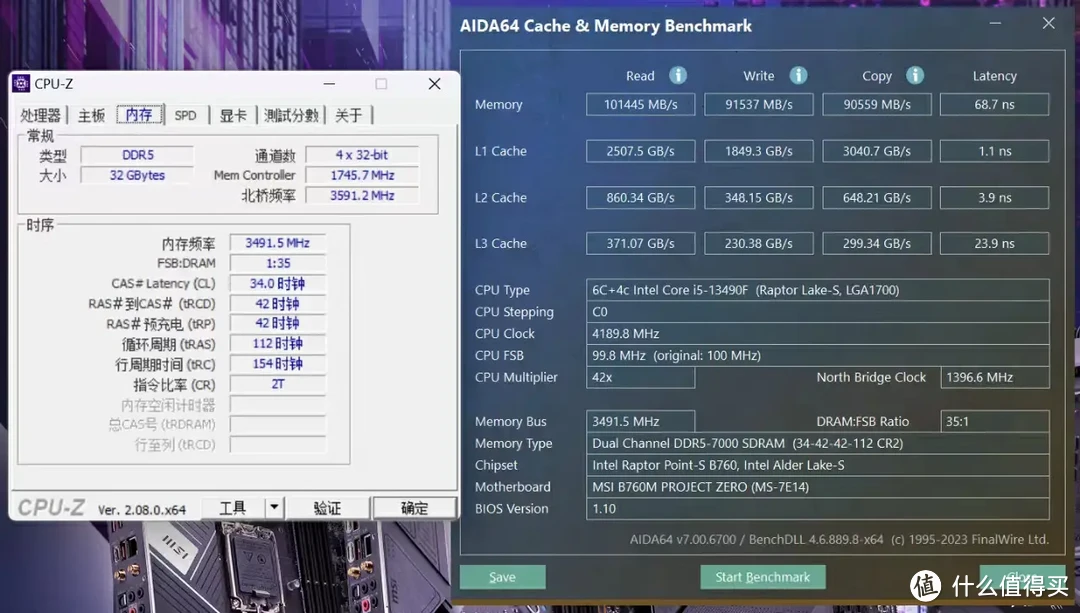

在开启XMP默频7000MHz频率下， 这个时候的时序为34-42-42-112。AIDA64跑分测试，读取成绩为：101445MB/s ，写入成绩为：91537MB/s，复制的成绩为：90559MB/s，延迟为：68.7ns。

直接超频到7400MHz，使用AIDA跑分测试，读取成绩为：103.76GB/s ，写入成绩为：95901MB/s，复制的成绩为：94868MB/s，延迟为：67.3 ns，时序为：36-45-45-122。超频到7400MHz，起读写，复制和延迟的性能得到了大幅度的提升，效果非常的明显。

单烤FPU 4.2GHz，处理器功耗在95W左右，温度在54℃，核心和封装温度都在54℃上下波动，看来要测试这款水冷的极限需要14700K和14900K上场了。

对于那些熟悉微星主板BIOS的用户来说，MSI B760M PROJECT ZERO零主板的BIOS界面无疑会带来一种亲切感。然而，这款主板的BIOS不仅仅满足于传统，它还融入了独特的PROJECT标识，为用户带来全新的视觉体验。

目前，MSI B760M PROJECT ZERO主板的BIOS版本已经升级至1.10版本，不仅继承了微星一贯的优质传统，更在细节上展现出独特的PROJECT魅力。

小结：

微星MSI B760M PROJECT ZERO主板与支持背插的MAG PANO M100L PZ白刃机箱的组合，为电竞装机带来了全新的视觉与体验。不仅优化了机箱内部硬件的展示效果，还使RGB电竞氛围的渲染更为纯粹。对于那些追求小巧精致、布局纯净且高颜值的MATX电竞主机的用户来说，这款主板与机箱的组合无疑是理想之选。它们共同提供了一种新颖而高效的装机思路，让电竞爱好者能够轻松打造出既美观又实用的主机。
