众所周知,新款iPhone手机需想获得快速充电功能,除了需要USB-C接口的PD充电器外还需要一根C94 USB-C to Lightning数据线。在今年发布的三款新iPhone中,已经有iPhone 11 Pro、iPhone 11 Pro Max两款标配了此类线缆。虽说苹果为手机标配快充线缆已经是一项“进步”,但用苹果用户应该知道原装线材并不太耐用,开裂爆皮是常用的事。正因这样,许多第三方MFi品牌推出了质量更优秀的编织线,RAGAU便是其中一家。

RAGAU推出的这款USB-C to Lightning编织线跟普通的编织线可不太一样,它在其内部多股线芯中都添加了军工级芳纶纤维。外皮还采用了工艺更为复杂、优秀的加捻编织技术,极大增加了线材韧性与耐磨性,不易起毛也更加的美观。下面小编就和大家分享这款编织线的拆解。

一、RAGAU USB-C to Lightning编织线外观

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见



RAGAU USB-C to Lightning数据线采用纸盒+塑料托盘包装,纸盒上有塑料挂钩,便于线下展示。外包装为黄黑白配色,简洁时尚,包装正面印制产品实物图,并且带VU覆膜,摸起来有立体感。右上角非常显眼的标识质保18个月,此外包装盒上印有数据线一些特点:线长1.2m、通过了30000次弯折测试、能够支持PD快充。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

为了让产品更好的在线下展示,除了包装盒顶部有挂钩之外,还采用了“书本式”外包装设计,翻开“封面”透过“橱窗”可以非常清楚的看见产品。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

包装背面有使用场景图,以及对于线材特点的一些描述。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

底部贴有产品参数贴纸。

品牌:RAGAU(睿高)

产品名称:快充尼龙数据线

型号:R9401

材质:TPE+尼龙丝

产品规格:1.2m

产品颜色:红色

质保时间:18个月

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

数据线本体使用透明塑料托盘装在包装盒中。包装内含数据线本体、保修卡。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

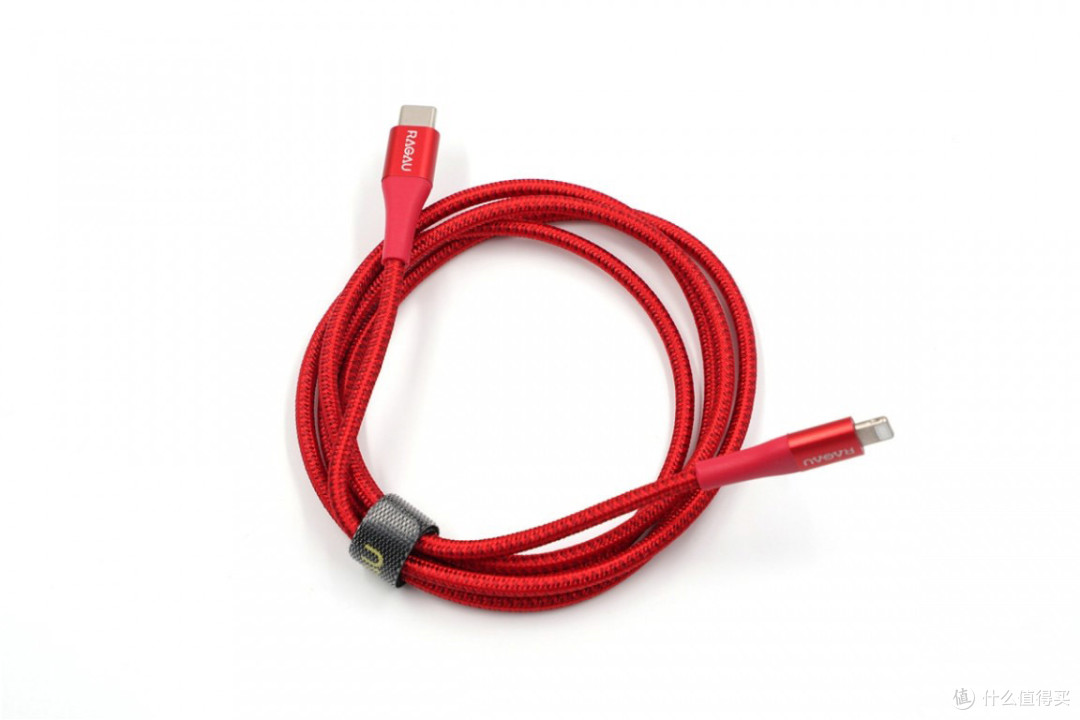

RAGAU USB-C to Lightning编织线材质为TPE+尼龙丝,线身内部及多股线芯中都添加了军工级芳纶纤维,优秀的加捻编织工艺加持厚实可靠,非常紧密。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

端子头塑胶TPE材质,覆盖有金属外壳,表面喷砂细腻,增加拔插时的手感。两端端头镭雕“RAGAU”品牌logo。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

Lightning端头特写,针脚为银色,符合C94特性。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

线身与线头连接处向来是数据线最为柔弱的部位,RAGAU USB-C to Lightning编织线的在这个部位网尾加长处理,并且是优质TPE软胶网尾,使其具有更强的保护性。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

而RAGAU USB-C to Lightning编织线,你无论如何用力去掰它,它都严丝合缝,不用担心长时间使用弯曲会让金属外壳脱落的情况。这是因为RAGAU使用了特殊的金属壳内开槽再注塑的工艺,优质的TPE新料注胶之后会紧紧的锁死金属壳体的槽体,做到耐用不脱落。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

RAGAU USB-C to Lightning编织线抗弯折性能通过了30000次弯折测试,有着30倍苹果官方线的耐用度,日常随意弯折也无惧损伤。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

编织线身特写,两色加捻后的极细纤维混成股后V形编织,编织紧密。另外内部加入了棉芯做“润滑”,线材的柔韧性也十分不错。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

RAGAU这款线材在编织前先通过加捻工艺,先把细小的纤维丝进行相互缠绕成一小股线体,随后在把三股线体进行紧密的排列编织。纤维细丝加捻成三股再进行编织,可以大幅度改善磨损散丝现象,耐磨性更高。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

传统的编织线采用的编织方式是纤维丝直接平铺排列编织,如上面这根黑色的编织线就是普通的平铺排列编织。这类的编织方式当出现磨损或者损坏时,纤维丝将出现散丝的现象,线身将会变得非常的毛躁。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

使用游标卡尺实测数据线直径3.63mm。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

使用卷尺实测数据线线长127cm,适用于大部分使用场景。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

对于RAGAU USB-C to Lightning编织线的Lightning端子测试,小编使用的是ChargerLAB Power-Z MF001测试仪。从测试仪的屏幕中可以看到,该款数据线ASIC、PMU均为原装C94元件,评分为100分。

二、RAGAU USB-C to Lightning编织线拆解

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

暴力切割掉金属外壳,内部为开槽特殊设计,优质的TPE新料注胶之后会紧紧的锁死金属壳体的槽体,做到耐用不脱落。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

Lightning线头里面是封胶进行保护,封胶采用优质的TPE新料,非常有弹性。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

切开封胶,前端是Lightning头的金属外壳进行点焊固定,中间PCB板并使用一层硬封胶牢牢包裹着,末端还有一块延长片用来焊接线芯。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

去掉硬封胶后,可以看到PCB板正面上有一颗大芯片,这是苹果C94端子芯片。相对于以往USB-A接口上面使用多颗元器件组合C48、E75端子芯片、USB-C接口的C91,C94芯片设计集成度更高并且可以支持USB PD快速充电。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

芯片特写,丝印AS3616A。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

PCB板背面也有一颗芯片。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

芯片特写,是C 9CG的CSP封装芯片。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

线芯使用硬封胶固定,并且整齐焊接在延长片上,焊点饱满。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

再来看一下线身情况,斜着切开一个横截面,很容易看得出六根线芯的线径大小,线芯外围是金属屏蔽层。左边的编织线最终分离成一根根细的小股线体,而不是散乱成纤维状。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

白色外皮内部是屏蔽网,具有屏蔽保护与稳固编织网层的作用,外皮与金属编织网结合十分紧密,外皮底部能看到外皮对金属编织网塑型挤压出的印记。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

金属屏蔽网是镀锡铜线芯组成,此外还有一根地线。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

地线为加粗设计,并且与一根使用铜箔螺旋缠绕尼龙细丝形成的抗拉线缠绕在一起,不仅增强地线的抗拉性能,而且铜箔丝还起到增强抗弯曲摇摆的作用。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

屏蔽网内部还有一层屏蔽铝箔,加强屏蔽效果。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

剥去铝箔,露出线缆。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

内部情况由上到下依次是淡黄色的是凯夫拉线、五根线芯、三根棉线。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

凯夫拉线特写,位于线缆的最中心,作为主心轴承担整根线缆的抗拉任务。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

电力线芯特写,使用的同样是镀锡铜线芯。五根线芯里都有一根使用铜箔螺旋缠绕尼龙细丝形成的抗拉线,使每根线芯都具有抗拉功能以及抗弯曲摇摆功能。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

蓝色线芯里的铜箔丝抗拉线。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

绿色线芯里的铜箔丝抗拉线。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

白色线芯里的铜箔丝抗拉线。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

红色线芯为电流VBUS,20AWG粗,这样可以达到更低的阻值。此外红色线芯是五根线芯中最粗的,线芯里面不仅有铜箔丝螺旋缠绕尼龙细丝形成的抗拉线,而且还有凯夫拉线。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

最下面的三根棉线,等距分布在内部“圆”边的三个位置上,起到润滑作用,降低硬值增加上手感。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

线材部分一览,从上到下分别是编织外衣、TPE外皮、金属屏蔽网、抗摇摆弯折线、铝箔复合屏蔽层、电力和数据线芯、三根棉线、凯夫拉线。

RAGAU睿高新款MFi快充数据线深度拆解,做工业界罕见

全部拆解完毕,来张全家福。

充电头网拆解总结

RAGAU USB-C to Lightning编织线使用加捻编织工艺,即使面临恶劣的使用环境也不会起毛断丝。此外在数据线较为娇弱的网尾位置,它使用了加长软韧TPE材质网尾保护线材。兼容性方面,RAGAU USB-C to Lightning编织线均能给所测试支持PD快充的苹果设备开启快充,表现十分不错。

充电头网通过拆解发现,线头的金属外壳内部开槽注塑工艺让端子更为牢固,而且每根线芯均采用镀锡铜线芯,并且都配有一根铜箔螺旋缠绕尼龙细丝形成的抗拉线,铜箔丝主要起到抗弯曲和抗摇摆的作用,配合主心轴位置的凯夫拉线,使整根线的抗拉性能非常的优秀。此外Lightning头的PCB板上有苹果C94端子芯片,背面则是CSP封装芯片,并且进行软硬双重封胶处理,线芯焊点饱满,整个制作工艺优秀。拆完RAGAU睿高这根 USB-C to Lightning编织线,可以说这做工配置实属业界罕见。
