十代英特尔的主流座驾,七彩虹CVN Z490 GAMING PRO V20 主板开箱&拆解

2020-05-18 22:59:44 21点赞 15收藏 48评论

想攒一台电竞主机、家用主机、酷炫主机无从下手?想省钱又怕性能不达标?值得买帮你打造定制化DIY装机工具自助全网比价装机,提供最适合的搭配方案,解决各种攒机场景下难题。>快快使用戳这里<

值得买首届#装机大师赛#征稿活动开始啦。>点击这里查看详情<

相信不少玩家都对十代英特尔抱有一定的期望,毕竟也有不少玩家YES那么久就是等英特尔不挤牙膏。对于10代英特尔平台,管家自己也颇为期待,所以找了老铁借了张来自七彩虹的CVN Z490 GAMING PRO V20,来给大家做个开箱拆解分享一下。

十代英特尔的主流座驾,七彩虹CVN Z490 GAMING PRO V20 主板开箱&拆解

产品开箱

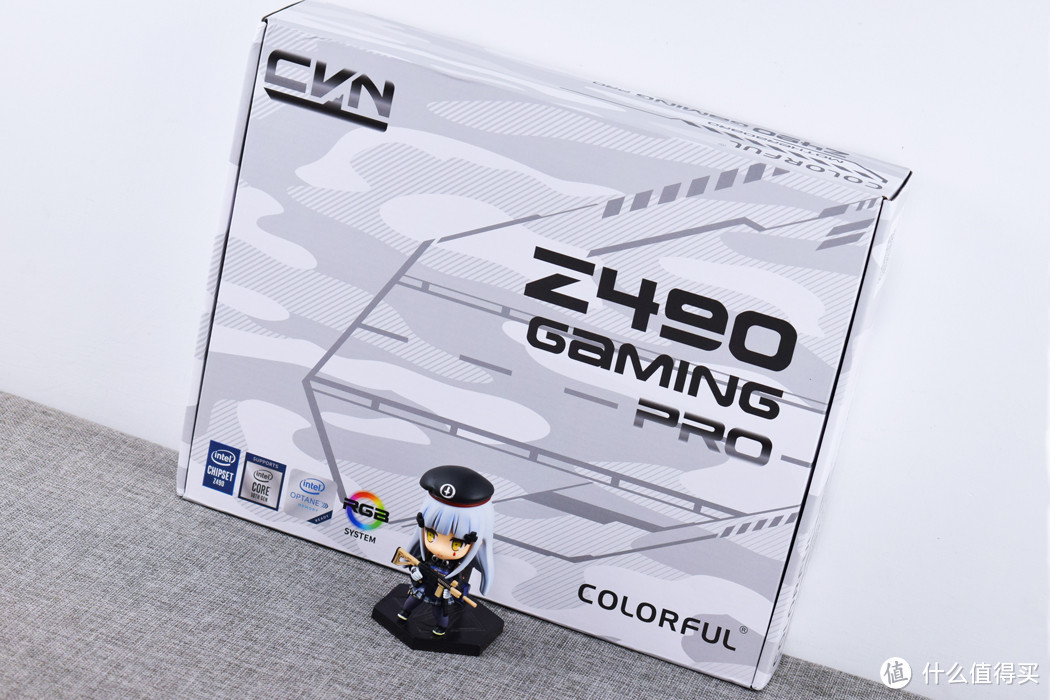

七彩虹CVN Z490 GAMING PRO V20(下文简称七彩虹 CVN Z490)的包装以雪地迷彩涂装为主,在目前GAMING风格流行的年代这种白色为主的配色属实少见,而包装风格上较为简洁,信息也直观易懂。

包装正面包装正面

CVN系列CVN系列

支持10代英特尔CPU和傲腾技术以及RGB灯效支持10代英特尔CPU和傲腾技术以及RGB灯效

Z490 GAMING PROZ490 GAMING PRO

包装背面包装背面

6重保护6重保护

打开外包打开外包

值得一提的是,七彩虹 CVN Z490在附件中附赠了机箱开关跳线辅助工具,这种工具在某家国度主板中较为很常见,对于新手小白装机来说较为贴心。

跳线辅助工具跳线辅助工具

ARGB转接线ARGB转接线

全套附件全套附件

七彩虹 CVN Z490作为一款主流定位的主板,附件方面是较为丰富的,除了主板本体和箱说外,还包含主板挡板、三条SATA3线、一条ARGB灯效转接线、驱动光盘、一颗后备的M.2螺丝以及一组跳线辅助工具。

主板细节

七彩虹 CVN Z490虽然作为一款主流主板,但在供电规格上相对于上一代做了较大增强,硕大的散热片以及整整齐齐的供电,搭配8+4PIN的CPU外接供电接口,在过去只有高端主板才会配备的,这其实也说明了英特尔10代处理器的高端部分功耗并不小,对主板堆料有相当要求。

主板正面主板正面

供电区域特写供电区域特写

硕大的散热模块硕大的散热模块

顶部散热模块也做了加厚顶部散热模块也做了加厚

8+4PIN处理器供电接口8+4PIN处理器供电接口

在内存插槽方面,七彩虹 CVN Z490使用了单边锁扣插槽设计,这种设计一般出现在紧凑的MATX主板中,主要针对显卡和内存槽冲突而设计,面对目前显卡背板加厚加风扇等情况也是有一定作用的。

内存插槽内存插槽

七彩虹 CVN Z490的后置I/O部分包含2个USB 3.0、2个USB3.1(其中一个为TYPE C)以及4个USB 2.0;而视频输出口包含1个DP和1个HDMI接口;网口为1个千兆RJ45,音频方面则和常规主流主板一致,没有配备光纤口;另外主板还附带一个PS2键鼠接口。

后置I/O一览后置I/O一览

在PCIE拓展插槽方面,七彩虹 CVN Z490配备了2条PCIE3.0 X16以及3条PCIE3.0 X1,其中两条PCIE3.0 X16都配备了金属盔甲进行加固,这种设计主要面向大力出奇迹的玩家,避免连槽拔起的情况出现。

PCIE插槽一览PCIE插槽一览

主板完整型号主板完整型号

PCIE插槽金属盔甲加固PCIE插槽金属盔甲加固

在芯片组散热方面,七彩虹 CVN Z490使用了目前常见的M.2散热马甲+芯片组散热的一体式设计,这种设计既可以帮玩家省下一份M.2固态散热马甲的钱,又可以增加主板颜值,还算不错的。

M.2散热片+芯片组散热模块M.2散热片+芯片组散热模块

CVN LOGOCVN LOGO

卸除M.2散热马甲卸除M.2散热马甲

散热马甲本体散热马甲本体

在PCIE插槽上方,七彩虹CVN Z490配备了一个CNVI插槽,这个插槽在B360和Z390主板中就有配备,主要针对WIFI6的AX200无线网卡而准备的,相对于目前主流千兆网卡和准备推开的2.5G有线网络,在性能上更强大一点。

CNVI插槽CNVI插槽

在储存接口方面,七彩虹 CVN Z490配备了6个SATA3接口、一个前置USB3.0接口和2个M.2接口,其中4个SATA3接口在主板右侧,另外两个在底部;而2个M.2接口均支持PCIE3.0 X4 NVME固态硬盘

双M.2插槽双M.2插槽

标配6个SATA3接口标配6个SATA3接口

前置USB3.0接口前置USB3.0接口

在集成声卡方面,七彩虹 CVN Z490使用了Nature Audio强化方案,主要增强在于加入减低干扰的音频走线、配备了尼吉康音频电容以及声卡芯片带屏蔽罩,放大部分配了个LM358G,这类增强方案有助于较少底噪,打打游戏还是没问题的,但如果想HIFI还是另外买DAC耳放之类吧。

集成声卡芯片集成声卡芯片

集成声卡细节集成声卡细节

在集成网卡方面,七彩虹 CVN Z490配备了来自小螃蟹realtek的RTL8111H,这是一个常见的千兆有线板载网卡方案,性能表现中规中矩,满足日常使用需求。

RTL8111HRTL8111H

七彩虹 CVN Z490在玩灯方面下了相当功夫,主板本身在上中下配备了3个5V三针ARGB灯效接口,相较于某些主流主板只配了一个口的要良心不少,能满足玩灯玩家喜欢的整机ARGB同步。

HT32F52352HT32F52352

标配3个5V三针ARGB接口标配3个5V三针ARGB接口

在主板的一些细节方面,七彩虹 CVN Z490在芯片组下方配备了一个debug灯,分别代表CPU/内存/显卡/储存的自检步骤,方便玩家观察自检过程进行排错。而在主板背面,我们可以看到标志性的台北设计以及AMI BIOS标签,基本上可以确定主板是ECS代工的,主板生产时间为2020年11周(够新鲜)。

主板自带Debug灯主板自带Debug灯

主板背面细节主板背面细节

拆解&供电用料介绍

对于板卡产品,管家是惯例做个拆解来展示一下方案和细节,七彩虹 CVN Z490也不例外,值得庆幸的是,主板不像显卡产品那样,散热模块安装螺丝上并没有贴保修贴。

供电部分特写供电部分特写

和其他Z490主板一样,七彩虹CVN Z490在供电散热模块上做了强加,散热模块体积大幅提升,为了增强散热面积型材本身也做了多层设计。

卸除供电散热模块卸除供电散热模块

供电散热模块背面供电散热模块背面

在供电PWM方面,七彩虹CVN Z490使用了来自安森美的NCP81228 PWM方案,该PWM方案最大支持8相Vcore+2相VccGT;在七彩虹CVN Z490中,NCP81228通过每相供电的1颗驱动器实现真8相Vcore核心供电,再搭配2相VccGT供电,联合组成10相CPU供电,整体规格还算不错。

NCP81228NCP81228

NCP81228资料NCP81228资料

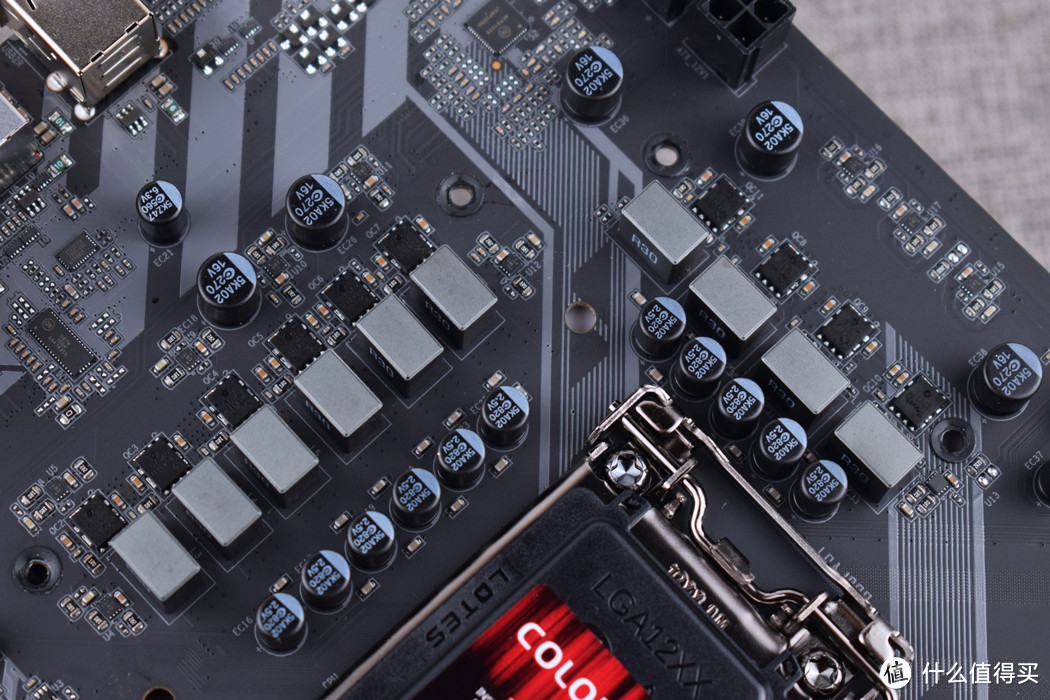

注意观察细小的驱动器注意观察细小的驱动器

而在供电元件方面,除了七彩虹惯用的R30全封闭铁素电感和定制黑化钰邦固态电容外,每相供电配备mos管均来自大中sinopower的SM7341EHKP,这款mos是一款一体式mos(双路N沟道场效应晶体管),对比传统mos管主要区别在于把上下桥封在一起(减少损耗),但和更高集成度的drmos不同,每相供电的驱动器依旧是外置的。

黑化钰邦电容黑化钰邦电容

R30封闭式铁素电感R30封闭式铁素电感

来自大中的SM7341EHKP一体式MOS来自大中的SM7341EHKP一体式MOS

24A/44A规格24A/44A规格

8~10核下建议插满8+4PIN8~10核下建议插满8+4PIN

和大多数主板不同的是,七彩虹CVN Z490并没有把VccSA/IO供电拼凑到左侧核心供电区域,而是布置在CPU插槽下方区域,该相供电由来自richtek立锜的RT8237EZQW PWM控制,搭配SM7341EHKP和钰邦固态电容,以及一颗1R0的电感。

VccSA/IO PWM RT8237EZQWVccSA/IO PWM RT8237EZQW

总结:可靠实在的主流产品

十代英特尔的主流座驾,七彩虹CVN Z490 GAMING PRO V20 主板开箱&拆解

在本次开箱拆解中,七彩虹CVN Z490 GAMING PRO V20的用料和设计都有了明显提升,完整的8+2相供电设计搭配一体式mos,配合增强的供电散热模块,应对10代处理器是没有问题的;扩展功能较为丰富,双M.2槽和3个PCIE3.0 X1乃至自检debug灯一个没少;配备3个5V三针ARGB灯效接口,满足玩灯玩家的整机同步灯效需求。管家认为,七彩虹CVN Z490 GAMING PRO V20是一款用料实在且功能完备的主流主板,适合追求设备稳定可靠和简单超频的常规玩家选择。

至于CPU性能测试之类,管家不是什么大神之类,还要等开卖才能买到U,如果喜欢我的风格可以留言关注~我们下次再见
